Конструкция плоской кровли по деревянным балкам, как подобрать кровельные материалы, фотопримеры и видео
Содержание статьи:
1. Конструкция плоской кровли: преимущества
2. Конструкция плоских крыш и ее элементы
3. Плоская кровля по деревянным балкам и ее утепление
4. Обустраиваем водосток
Многие представляют плоскую крышу как неотъемлемую часть городской многоэтажки. Однако на самом деле плоская крыша чаще встречается на загородных домах.
Сегодня существует множество строительных материалов и новых технологий. Именно они позволяют возводить частные дома с плоской крышей. При этом климат нашей страны совсем не влияет на будущую постройку.
Конструкция плоской кровли: преимущества
Еще совсем недавно можно было встретить слишком дорогие конструкции и детали для плоской кровли. При этом они не отличались надежностью и обладали низким функционалом. Естественно, это не было плюсом для плоских крыш, а частные застройщики зачастую отказывались от возведения кровли подобного типа.
Но если судить объективно – то из всего многообразия вариантов можно найти наиболее подходящий для себя элемент. Он должен быть самым адекватным и надежным. Это поможет избежать ошибок в будущем.
Исходя из строительной статистики, сегодня возрождается интерес к строениям в духе конструктивизма. Напомним, что это минимум деталей и простота конструкций. В этих условиях, заказчики начинают пересмотр собственных решений – уже в пользу плоской кровли. Отметим, что в Европе конструкция плоского покрытия домов – это своеобразная строительная мода. По их мнению, дома с крышами без скатов выглядит эффектно.
Еще совсем недавно многие потребители негативно относились к плоской крыше. Одни считали это безвкусием, других пугали обильные осадки в виде снега, ну а третьи полагали, что плоская кровля – это слишком затратное решение.
Однако специалисты давно уже выявили множество очевидных преимуществ у строений с такой конструкцией:
- Плоская крыша в частном доме чаще всего выступает в роли зеленой зоны отдыха.
- Существенная экономия на материалах – связано это с тем, что площадь плоского покрытия меньше площади скатного. Надо отметить, что у них одна и та же архитектурная основа.
- Процесс укладки плоской крыши значительно легче, чем скатной. При этом в первом случае вы осуществляете монтаж покрытия под своими ногами, тогда как на скатной кровле – на большой высоте.
- Обслуживание плоских крыш – не связано с экстремальными альпинистскими занятиями. Это вполне обыкновенная процедура.
Также стоит отметить, что конструкция плоской крыши предполагает получение дополнительной площади. При этом вы не увеличивайте контур сооружения.
Отметим, что в развитых странах плоские кровли чаще обустраивают в мегаполисах. Связано это с тем, что все чаще на первый план выходит проблема экологии. В этих условиях популярностью пользуется поднятие элементов садов, парков, огородов и газонов, что называется, «с земли к облакам». Ну и не стоит забывать о том, что если вы хотите обзавестись плоской крышей – ее нужно грамотно смонтировать и подобрать долговечные современные стройматериалы. Читайте также: «Плоская крыша: плюсы и минусы».
Конструкция плоских крыш и ее элементы
Несущее основание – это главное в плоской кровле. В качестве основания выступают железобетонные плиты или металлические листы из профиля. На основание укладывается теплоизоляционный материал. Место его крепления – слой паробарьера. Он в свою очередь должен быть защищен гидроизоляционным слоем.
Все элементы кровельного пирога для плоской кровли обладают одинаковой значимостью. Так, в случае непригодности хотя бы одного из них – вся конструкция придет в упадок. Основа монтажных работ для плоской крыши – комплексный подход. Он связан с тем, что нужно определить тип покрытия, а затем реализовать на практике наилучшее конструктивное решение.
При этом важно учитывать все эксплуатационные и технологические свойства:
- Огнестойкость;
- Водонепроницаемость;
- Простота обслуживания;
- Трудовые затраты при обустройстве;
- Эстетические качества.
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Отдельного внимания заслуживают вопросы о заделке швов и о выборе способов и элементов крепежа. Также необходимо качественно обустроить технологические узлы покрытия: соединения с парапетами и трубами, сливы, углы, надстройки. Наконец, нужно проделать сквозные отверстия. При монтаже плоской кровли, желательно установить комплектующие конструкции из ударопрочных и устойчивых материалов.
Они защитят вашу крышу от повреждений во время эксплуатации (прочитайте также: «Эксплуатируемая кровля»). Кроме того сегодня важно иметь в наличии материалы, стойкие к коррозионным процессам, а также воздействиям UF-лучей, которые потребуются для создания пирога эксплуатируемой кровли. Если исключить хотя бы одну деталь из системы – то могут возникнуть непоправимые последствия.
В зависимости от того, какая у вас гидроизоляция – ее можно как приклеивать, так и закреплять или просто укладывать. Обратите внимание на качество креплений и способ их монтажа. Нужно быть особенно осторожными с материалами, которые уложены к основанию кровли с механическим креплением.
Если проигнорировать все правила укладки кровельного покрытия – то можно столкнуться с нежелательными последствиями:
- Сильные порывы ветра могут сорвать покрытие для плоской крыши и гидроизоляцию.
- Основа может потерять свою несущую способность из-за электрохимической коррозии. Это связано с ошибками подбора самореза и профлиста.
- Может образоваться забитая или замерзшая воронка – крыша заполнится влагой и возникнут протечек.

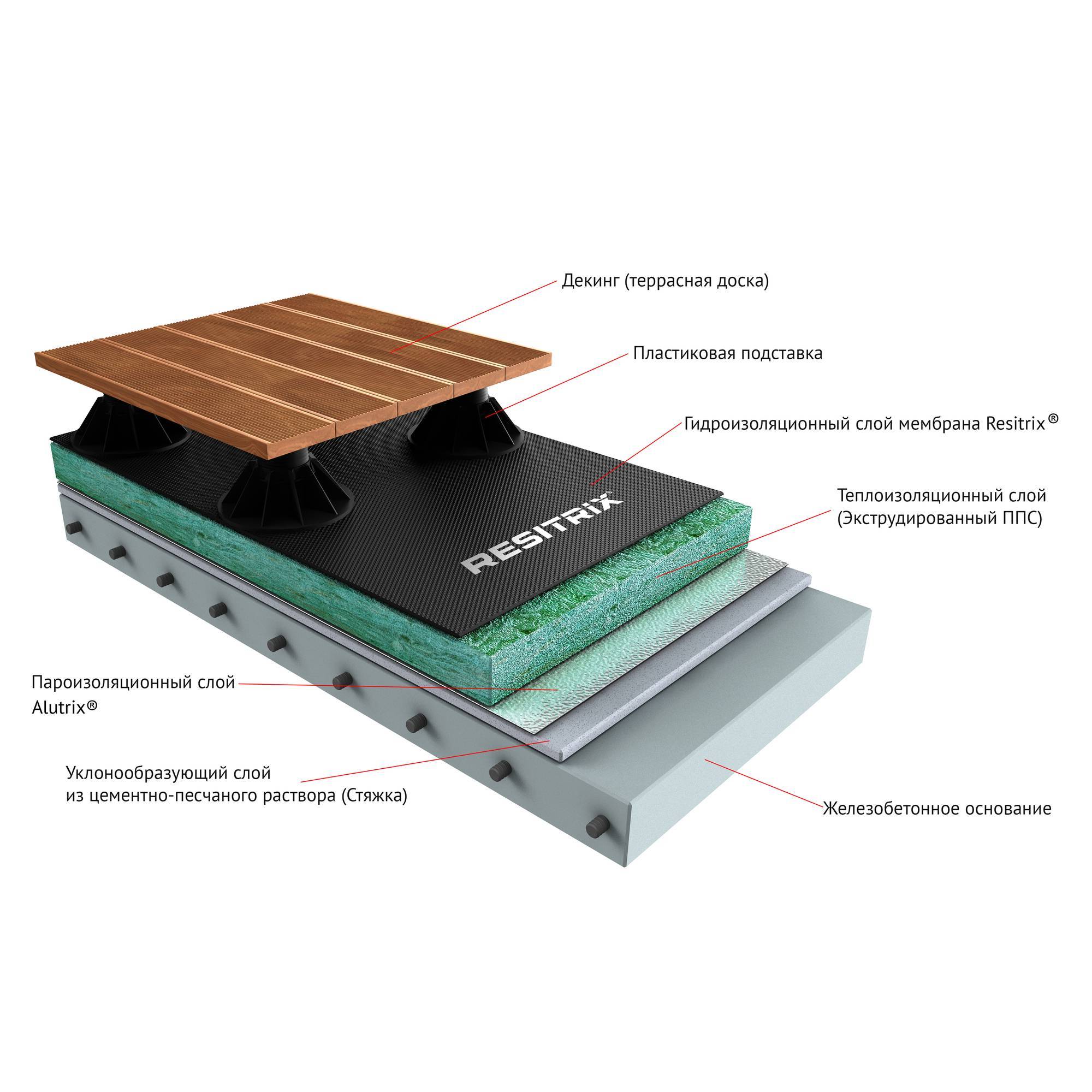

Состав кровельного «пирога»:
Плоская кровля по деревянным балкам и ее утепление
Несущая плита – это основание плоской кровли. Она изготавливается из монолита, железобетона или металлопрофиля. Верхний слой плиты покрывают пароизолирующим материалом. Он защищает утеплитель от попадания водяного пара. Таким образом, материал не вздувается и сохраняет все свои первоначальные характеристики. Следующий этап – установка теплоизоляции. Ее также покрывают ковром гидроизоляции, чтобы защитить материал от атмосферного воздействия.
Для плоской крыши предусмотрены системы теплоизоляции с одним и двумя слоем, установленная на балки перекрытия из дерева. Сегодня широкое распространение получила двухслойная система. Принцип ее работы: основная функция отводится нижнему слою, имеющему толщину от 70 до 200 мм, учитывая деревянные фермы перекрытия и их размер. В функцию верхнего слоя (от 30 до 50 мм) входит перераспределение механических нагрузок.
Отметим, что второй слой гораздо прочнее и плотнее, чем первый. Деревянная плоская кровля неслучайно имеет такое распределение – это значительно уменьшает ее вес а, следовательно, и нагрузку на перекрытия.
Требования к утеплителю:
- Отсутствие теплопроводности и поглощения влаги;
- Пожаробезопасность.
- Высокая паропроницаемость.
- Стойкость к механическим нагрузкам.
- Высокие характеристики сжатия и отсоединения.
Обустраиваем водосток
Особое значение должно придаваться свободному выходу влажных паров из кровельного покрытия. В этих условиях большая роль отводится вентиляционным аксессуарам. Как известно, внутри здания образуется водяной пар. За счет конвективного процесса и диффузии он поднимается кверху. Встретившись с охлажденным воздухом – он начинает конденсацию в пространстве под кровлей. Этот процесс особо актуален зимой. При этом он отрицательно сказывается на кровельных элементах – деревянных и металлических. При излишнем скапливании конденсата – потолок покрывается мокрыми пятнами и плесенью. Но это еще не все. Помимо всего прочего, влага накапливается в теплоизоляционном материале и ухудшает его свойства. Это в свою очередь повышает финансовые затраты на отопление комнат загородного дома. Устранить подобные ситуации можно лишь одним способом – нужно вывести влаги наружу дома.
Для выполнения этой задачи предназначены особенные кровельные компоненты – вентилятор для крыши (аэратор). Это своего рода пластиковые (металлические) трубы с различными диаметрами. Их накрывают специальными колпаками, напоминающими зонты. Работа аэратора связана с разницей давлений, которые вызываются потоками воздушных масс. Благодаря своей уникальной конструкции, аэратор выводит пары влаги из-под кровельного покрытия. При этом сама конструкция нисколько не повреждается.
Все виды плоских кровель имеют аэраторы. Последние располагаются равномерно по всей поверхности в самых высоких точках кровельной плоскости. Аэраторы для кровли можно встретить и в местах соединения плит теплоизоляции. Как правило, установка этих элементов происходит параллельно с обустройством кровли. Если этого не сделать – то затраты на вентиляцию могут существенно возрасти.
Комплектующие для устройства плоской кровли представлены в большом количестве. На них влияют кровельные материалы для плоской кровли. Например, на западе чаще всего крыши оснащают устройствами естественного удаления дыма. Это позволяет людям при пожаре без риска для жизни покинуть здание.
- Надежность кровли связана и с ее уклоном. Полностью плоские крыши вы нигде не встретите, потому что для отвода воды определенный уклон. Плоские крыши имеют свой процент для такого уклона.
Так, не рекомендуется обустраивать кровлю, имеющую менее 2-х % уклона. Оптимальный вариант – уклон кровли плоской в 2,5 %. В этом случае конструкция удаляет воду за короткое время. При этом кровельные материалы для плоских крыш находятся в более комфортных условиях функционирования. Также следует отметить, что даже при наличии небольшого дефекта – уклону это не повредит.
- Следующий важный кровельный элемент – водосток. Он имеет свой так называемый маршрут и устраняет влагу и снег. Плоские крыши чаще всего оборудуются системой внутреннего водостока. Поверхность кровли содержит специальные водосточные воронки (фитинги), которые эффективно справляются с водой даже в сильный ливень. При этом исключается затопление кровли. Читайте также: «Воронка внутреннего водостока для обустройства плоской крыши».
Особенности устройства плоских крыш, детально на видео:
youtube.com/embed/yo2YUajWW0s?rel=0″ loading=»lazy» frameborder=»0″ allowfullscreen=»»>
Расчет по расположению и количеству подобных элементов осуществляется в соответствии с правилами проектирования сооружений. Также нужно учитывать требования строительства по проектированию водостоков и канализаций домов. На количество воронок влияют эксплуатационные условия, архитектура, а также количество осадков. Помимо воронки, имеется специальный фильтр. В его задачу входит защита водостока от попадания инородных частиц. Попавшая в сток вода не замерзает благодаря наличию специальных термических кабелей. Таким образом, использовать водосток можно в любой сезон.
Воду с плоской крыши устраняет наружный водосток. Это связано с тем, что чаще всего работает только на плоских крышах крупных промышленных комплексов. Наружный водосток представлен переливными окнами, которые устанавливают в парапете вместе с ливнеприемниками. Еще один необходимый элемент – саморегулирующиеся термокабели. Он больше подходит для зимы, так как ливнеприемник и переливное окно часто подвергаются обледенению.
При выборе водосточной системы, обратите особое внимание на материал конструкции. Например, изделия из ПВХ (поливинилхлорида) почти не подвергаются обледенению, в отличие от металлических изделий.
Устройство плоской кровли частного дома, технология и схема устройства плоских кровель
В прошлой статье мы изучили свойства экструдированного пенополистирола в качестве теплоизоляции для кровли, читайте подробно по ссылке. Теперь поговорим об особенностях кровельного пирога плоской крыши.
Для любого здания крыша является важной конструкцией. Устройство плоской кровли является отличным выбором для жилых и коммерческих строений. Поскольку для одних плоская кровля даёт возможность использования дополнительного пространства, для других простого и недорого обслуживания здания. В любом случае важно собрать кровельный пирог правильно, тогда постройка будет эффективной. Обо всём читайте в нашей статье!
Плоская кровля: устройство разных типов
Обывателю может показаться достаточным определение, что это конструкции, не имеющие большого уклона. А профессионал сразу понимает, что технология устройства плоской кровли Технониколь, Икопал, Изостуд, Тефонд, Баудер и других брендов, объединяет в себе много типов кровельных пирогов, различных по строению и эксплуатационным свойствам.
Главной особенностью такого рода крыш, является минимальный уклон от 1,5 до 10%. И это главное отличие от скатных систем, где минимальный угол покрытия должен превышать 22 градуса. Устройство разуклонки на плоской кровле обязательно, поскольку наклон способствует отведению осадков с покрытия. Технически уклон можно устроить на этапе формирования перекрытия, либо на слое теплоизоляции, главное чтобы он был достаточным.
Устройство плоских кровель сегодня характеризуется стойкостью к ветровым нагрузкам, простотой технологии строительства и удобством в эксплуатации. Для защитного покрова применяют гидроизоляционные материалы: наплавляемые и с механическим креплением.
Самое широкое распространение получило устройство плоской кровли из профнастила или по бетонному основанию.
-
Металлическое основание крыши выдерживает высокие нагрузки и быстро монтируется. Используется чаще всего на коммерческих зданиях, торговых павильонах. -
Бетонные перекрытия больше свойственны капитальным строениям. На офисных постройках часто можно увидеть спортивные площадки или зоны отдыха. -
Устройство плоской кровли по деревянным балкам чаще всего востребовано в частных домах. Деревянные балки крыши монтируются на зданиях из бруса и кирпича, всё зависит от предпочтений хозяина.
По целевой направленности крыши могут быть рассчитанные только на нагрузку осадков, что характерно для торговых площадей, рынков и супермаркетов. Устройство эксплуатируемой плоской кровли предполагает нагрузки от хождения людей, занятия спортом, строение бассейнов и других сооружений. Тогда открываются большие возможности для задействования дополнительного пространства на крыше.
Совет: Прежде, чем выбрать ту или иную концепцию крыши советуем изучить и разобраться в особенностях технологии устройства плоской кровли из рулонных материалов или наплавляемого покрытия.
Видео: Устройство плоской кровли наплавляемыми материалами
Какие преимущества даёт устройство плоской кровли из рулонных материалов?
Поливинилхлоридные и ЭПДМ мембраны, битумные материалы и профилированные геомембраны – все они широко используются как гидроизоляционный слой крыши. Что даёт применение современной геосинтетики и модифицированных битумно-полимерных полотен, давайте разберём!
-
Меньше времени на возведение крыши, благодаря устройству плоской эксплуатируемой кровли из профилированной мембраны или полимерных покрытий с соединением швов методом высокотемпературного сваривания. Чего говорить о быстром наплавлении материалов из битума. -
Снижение количества требуемых материалов обусловлено укладкой гидроизоляции крыши в один слой, которая эффективно выполняет защитные функции. Гидроизоляция отлично противостоит нагрузкам атмосферы, и предотвращает намокание теплоизоляции. -
Экономия денежных средств на закупку материалов и оплату работы специалистов. Технологическая карта на устройство плоской рулонной кровли предусматривает укладку утеплителя в один или два слоя, с обязательным монтажом покрытия. Не нужно дополнительных действий по монтажу обрешеток и контр обрешеток для воздушных зазоров, как в скатной крыше.
К тому же при выборе такого типа плоской кровли сокращается время на её возведение и эксплуатацию. При необходимости монтажа климатического оборудования на крыше, чистки дымоходов и ремонта водостоков не потребуется применения альпинистского оборудования и рабочих особой квалификации.
Таблица: Наплавляемые материалы для устройства плоской кровли
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Неэксплуатируемая крыша – просто и быстро!
Для возведения не требуется крепкого основания крыши, что значительно удешевляет проект. Этот способ дешевле, за счёт заниженных требований к жесткости теплоизоляции. Поскольку не будет хождения, то и плотность утеплителя может быть ниже, а вместе с этим и его цена.

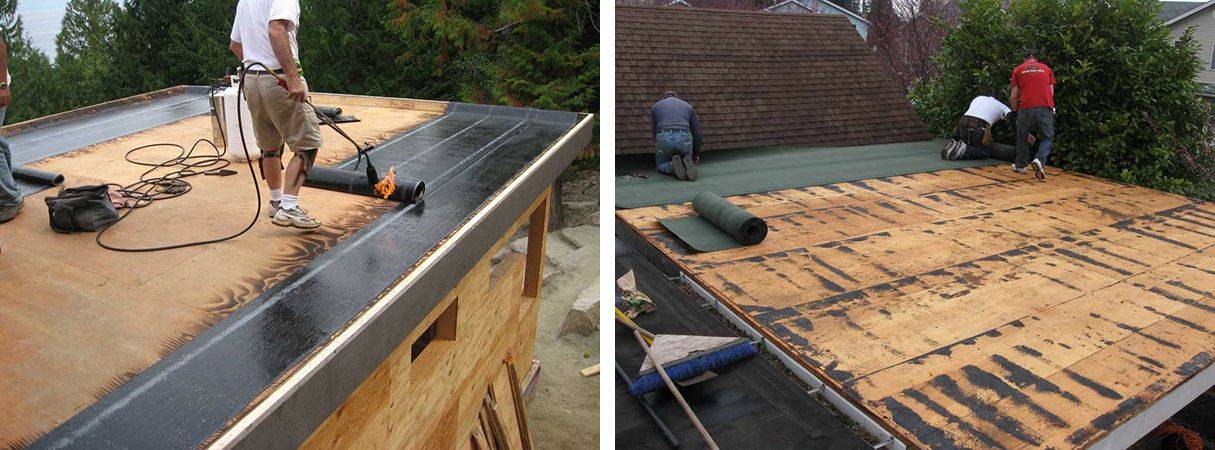

Чтобы выполнить устройство плоских кровель из наплавляемых материалов достаточно поверх теплоизоляции уложить водостойкий деревянный настил или фанеру, если монтаж выполняется по балкам. При основании крыши из профнастила и железобетона, достаточно уложить рулоны битумной гидроизоляции поверх утеплителя и выполнить наплавление в один или два слоя.
Единственный момент, который нужно учитывать во время эксплуатации мягкой гидроизоляции плоской кровли, это сниженная стойкость крыши к весу снега зимой. Потому при обильных осадках рекомендуется выполнять регулярную чистку. По этой причине неэксплуатируемые системы монтируют небольшой площади, и их очищают, не забираясь на здание.
Эксплуатируемая плоская кровля – устройство как способ увеличить полезную площадь!
Такая плоская кровля характеризуется особой прочностью. Жесткость конструкции рассчитывается на высокие нагрузки, в том числе от хождения людей и обустройства там дополнительных конструкций, таких как бассейны, парковочные места и другие элементы. Гидроизоляция крыши выдерживает высокие усилия на сжатия и воздействия на разрыв, тут обычно используются мембраны.
Помимо пирога теплоизоляции и водозащиты потребуется выполнить устройство парапета и выхода на плоскую кровлю. Если Вы решили сделать эксплуатируемую поверхность, то нужно продумать отделочное покрытие крыши. Это может быть тротуарная плитка или террасная доска.
Лучшим основанием для эксплуатируемой крыши является железобетонная плита. На ней можно строить спортивные зоны, паркинги и даже вертолётные площадки.
Таблица: Полимерные мембраны для устройства плоских кровель
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Инверсионная плоская крыша это как?
Необычный тип кровельного пирога. От традиционного типа отличается полной противоположностью расположения слоёв. Если в привычном исполнении крыши, утеплитель со стороны здания закрывают пароизоляцией, а сверху монтируют водозащиту, а дальше выполняют устройство воронок на плоской кровле и других элементов. То в инверсном варианте всё напротив.
Первым слоем плоской кровли будет уложена гидроизоляция. Как правило, это профилированная мембрана с выступами для отвода воды. Поверх неё кладут водостойкий теплоизоляционный слой. Чаще всего применяют плиты экструдированного пенополистирола. Выше утеплителя делают дренирующий и фильтрующий слой из геотекстиля и гравия. Обязательно устройство внутреннего водостока на плоской кровле, для отвода излишков воды.
Если нужно расчитать количество пачек утеплителя, тогда Вам точно поможет статья «Сколько штук в упаковке Пеноплекс?»
Внимание: Если Вы выбрали инверсионную крышу, нужно много внимания уделить проверке гидроизоляции, поскольку при появлении протечек потребуется удалять весь кровельный пирог для ремонта.
Руководство по устройству плоской кровли традиционного типа
-
Образование уклона. Чаще всего небольшой склон плоской кровли формируют еще по плите. Это может быть подсыпка из керамзита или пенобетона, либо разуклонка из специальных элементов теплоизоляции. -
Пароизоляция. Даже поверх железобетонной плиты она обязательна, чтобы пары влаги не влияли на изоляционные свойства утеплителя плоской кровли. Простой и лёгкий в монтаже материал могут уложить два исполнителя. -
Утеплитель. Устройство плоских кровель без него не обходится! Минеральная вата в одно– и двухслойном исполнении, экструдированный пенополистирол или ПИР-плиты – все они эффективны и практичны в работе. При двухслойном утеплении крыши снизу укладывают плиты или маты низкой плотности, а сверху жесткие. Так формируется необходимая ровная поверхность для укладки рулонной гидрозащиты. -
Гидроизоляция. Тут применима наплавляемая изоляция крыши и все виды мембран для плоской кровли: ТПО, ЭПДМ, ПВХ. Также для водозащитного слоя крыши могут использоваться мастики, рубероид, жидкие резины и другие материалы. Монтаж каждой системы имеет особенности. -
Финишный слой. Верхний покров крыши должен иметь защиту от ультрафиолета и атмосферных явлений. У двухслойных видов битумно-полимерной рулонной гидроизоляции плоской кровли, такую функцию выполняют рулонные изоляторы с крупнозернистой посыпкой. Геомембраны в большинстве своём стойкие к уф-лучам. Если гидроизоляции крыши требуется защитный слой, то его лучше выполнить из песка и гравия, либо в виде цементной стяжки.
Проверить функциональность уклона можно до устройства теплоизоляции. Для этого достаточно налить ведро воды по готовому слою.
Устройство плоской кровли: варианты покрова
-
Для наплавляемой кровли, роль защитного слоя плоской кровли выполняет полотно со специальной посыпкой. Для однослойного решения изоляции крыши есть большой выбор материалов с адгезивным нижним слоем или сочетанием геотекстиля и адгезивной полосой по бокам для швов. В двухслойной гидроизоляции нижний слой рассчитан под наплавление верхнего защитного материала. Как правило, изоляция маркируется буквами «Н» и «В», нижний и верхний слой соответственно. Изоляционные полотна с армированием могут применяться на крышах с умеренным хождением, без армирования – только на неэксплуатируемых крышах. -
Мембранное покрытие монтируется в один слой. Образует прочное соединение при сплавлении или склеивании. Возможные повреждения легко контролировать, благодаря отличающемуся цвету нижней стороны, который выступает маркером. Основное преимущества покрытия в продолжительном сроке службы от 25 и до 55 лет. -
Мастичную кровлю выполняют методом нанесения холодной или горячей смеси на основание крыши. При помощи кисти или валика раствор распределяется ровным слоем по поверхности. Такой способ позволяет избежать стыков и швов, а покров устойчив к прямым солнечным лучам.
Остались вопросы по устройству плоской кровли, или какие выбрать для этого материалы? Набирайте номер на нашем сайте! Наши менеджеры помогут с выбором и расчётом теплоизоляции и гидроизоляции совершенно бесплатно. Не теряйте время на сомнения, звоните !
Проектирование деревянной балки плоской крыши [Расчет конструкции]
Последнее обновление: 30 апреля 2023 г.
Когда дело доходит до строительства прочной плоской крыши, решающее значение имеет правильная конструкция деревянной балки.
Он не только обеспечивает структурную целостность вашего дома или здания, но и придает ему эстетическую привлекательность.
Тем не менее, процесс проектирования такой крыши может быть непосильным, особенно для тех, кто не имеет опыта проектирования строительных конструкций.
Вот почему мы разбираем основы проектирования деревянных балок плоской крыши.
В этом посте мы шаг за шагом рассмотрим, как рассчитать размеры и спроектировать элементы плоской крыши в соответствии с Еврокодом EN 1995-1-1:2004.
Не будем долго говорить, давайте углубимся в это.
🙋♀️ Что такое плоская деревянная крыша?
Плоская деревянная крыша представляет собой структурную кровельную систему, которая, как следует из названия, не имеет уклона или имеет очень небольшой уклон для отвода воды. Вертикальные нагрузки обычно воспринимаются второстепенными балками и передаются на первичные балки, которые поддерживаются колоннами. Ветровые распорки или деревянные доски используются для горизонтальной ветровой распорки и для передачи горизонтальных нагрузок вниз на фундамент.
Как уже упоминалось, существуют разные типы плоских крыш, а это означает, что разные элементы могут быть построены из разных материалов и систем.
Один из примеров плоской крыши можно увидеть на следующем рисунке, где второстепенных деревянных балок проходят между основными балками .
Стальные стержни могут использоваться как для горизонтальной кровли, так и для вертикальной системы крепления . Основные балки поддерживаются деревянными колоннами, которые действуют как поддерживает для основных лучей.
Один из примеров системы плоской крыши
.. и поскольку 3D-модели даже лучше, чем 2D-изображения, здесь также используется 3D-модель.
Мы еще не рассмотрели ветрозащитные системы, как они работают, зачем они нам нужны, но хотели бы вы узнать больше? Позвольте мне знать в комментариях ниже.
Статическая система плоской крыши фактически разделена на 2 или более статических систем , в зависимости от того, рассматриваем ли мы также горизонтальное усиление пластинами или стальными стержнями и должны ли колонны также быть включены в расчет плоской крыши .
Но мы решили рассмотреть горизонтальные связи в другой статье.
Как мы видим на картинке выше, в нашем примере есть первичных и вторичных лучей .
Нагрузки (ветровые, снеговые, живые, мертвые) сначала воспринимаются второстепенными балками (смоделированными как балки — сюрприз😁), а затем передаются на главные балки, что означает, что вертикальные опорные силы второстепенных балок равны применяются в качестве точечных нагрузок на главные балки.
Теперь давайте посмотрим на эти статические системы, потому что слова не так понятны, как изображения.
Статическая система второстепенной балки представляет собой свободно опертую балку .
Статическая система | Вторичный луч | Свободно опертая балка
.. и статическая система внешней главной балки представляет собой неразрезную балку .
Статическая система | Первичный луч | Непрерывный луч
Но как обе двухмерные статические системы теперь связаны друг с другом? Это может сбивать с толку.
Давайте посмотрим на трехмерное изображение крыши.
2D статические системы с 3D контекстом.
Если это все еще немного неясно — оставайтесь с нами — это становится намного яснее, когда мы смотрим на передачу нагрузки.
Поскольку плоская крыша практически не имеет наклона или имеет очень небольшой наклон, и, как мы увидим позже, все нагрузки приложены перпендикулярно балкам.
Следовательно, балки будут действовать только на изгиб. Давайте найдем и применим нагрузки в следующем разделе.
⬇️ Характеристические нагрузки плоской кровли
В этой статье не будут вычисляться нагрузки. Расчет постоянных, временных, ветровых и снеговых нагрузок для плоских крыш мы подробно объясняли в предыдущих статьях.
В случае, если плоская крыша является частью конструкции навеса, Еврокод включает дополнительный раздел, в котором рассчитывается ветровая нагрузка специально для конструкций навеса.
В этом уроке мы предполагаем, что конструкция закрыта (здание) и ветер не может дуть из-под крыши.
Определенные значения нагрузки являются оценками из предыдущих расчетов.
$g_{k}$ | 1,08 кН/м2 | Характеристическое значение статической нагрузки |
$q_{k}$ | 1. 0 кН/м2 | Характеристическое значение динамической нагрузки |
$s_{k}$ | 0,8 кН/м2 | Нормативное значение снеговой нагрузки |
В этом расчете мы сосредоточимся только на внешнем ветровом давлении для площадей 10 м2.
Направление ветра спереди и сбоку
$w_{k. F}$ | -0,7 кН/м2 | Характеристическое значение ветровой нагрузки Площадь F |
$w_{k.G}$ 900 92 | -0,47 кН/м2 | Характеристическое значение ветровая нагрузка Площадь G |
$w_{k.H}$ | -0,27 кН/м2 | Характеристическое значение ветровой нагрузки Площадь H |
$w_{k.I}$ | Нормативное значение ветровой нагрузки Зона I |
$ g_ {k} $ | 1,08 кН/м2 * 1,0 м = 1,08 кН/м |
$q_{k}$ | 1,0 кН/м2 * 1,0 м = 1,0 кН/м |
$s_{k}$ | 0,8 кН/м2 * 1,0 м = 0,8 кН/м |
$w_{k}$ | -0,08 кН/м2 * 1,0 м = -0,08 кН/м |
Характеристические линейные нагрузки, приложенные к второстепенной балке.
Как видим, характерные воздействия (нагрузки), приложенные к второстепенной балке, приводят к силам реакции ($W_{k}, S_{k}, Q_{k}, G_{k}$) свободно опертой балки.
Эти силы реакции теперь становятся характеристическими силами (точечными нагрузками) на неразрезную балку (основную балку).
Характеристические точечные нагрузки, приложенные к главной балке.
Также помните❗
В действительности ветровая точечная нагрузка не имеет одинакового значения из-за разных ветровых зон, описанных выше, но и более подробно здесь.
➕ Комбинации нагрузок плоской крыши
К счастью, мы уже написали обширную статью о том, что такое комбинации нагрузок и как мы их используем. Если вам нужно освежить это, вы можете прочитать сообщение в блоге здесь.
Мы решили включить $w_{k.I.}$ = -0,08 кН/м2 в качестве ветровой нагрузки в комбинации нагрузок, так как это ветровая нагрузка, приложенная к сечению, которое мы рассматриваем, и чтобы расчет был чистым.
В принципе, следует учитывать все загружения. Однако, имея немного больше опыта, вы, возможно, сможете исключить некоторые значения.
В современных программах КЭ можно применять несколько значений ветровой нагрузки и автоматически генерировать комбинации нагрузок. Так что компьютер нам очень помогает.
Только имейте в виду, что вы должны учитывать все ветровые нагрузки, но для простоты мы рассматриваем только 1 значение в этой статье😁.
ULS Комбинации нагрузок
LC1 | 1,35 $ * 1,08 \frac {кН} {м} $ |
LC2 | 1,35 $ * 1,08 \ frac {кН}{м} + 1,5 * 1,0 \фрак{кН}{м }$ |
LC3 | $1,35 * 1,08 \frac{кН}{м} + 1,5 * 1,0 \frac{кН}{м} + 0,7 * 1,5 * 0,8 \frac{кН}{м} $ |
LC4 | $1,35 * 1,08 \frac{кН}{м} + 0 * 1,5 * 1,0 \frac{кН}{м} + 1,5 * 0,8 \frac{кН}{м}$ |
LC5 | $1. 35 * 1,08 \frac{кН}{м} + 1,5 * 1,0 \frac{кН}{м} + 0,7 * 1,5 * 0,8 \frac{кН}{м} + 0,6 * 1,5 * (-0,08 \frac{кН}{ м}) 9$0092 |
LC6 | $1,35 * 1,08 \frac{кН}{м} + 0 * 1,5 * 1,0 \frac{кН}{м} + 1,5 * 0,8 \frac{кН}{м} + 0,6 * 1,5 * ( -0,08 \frac{кН}{м}) $ |
LC7 | $1,35 * 1,08 \frac{кН}{м} + 0 * 1,5 * 1,0 \frac{кН}{м} + 0,7 * 1,5 * 0,8 \frac{кН}{м} + 1,5 * (-0,08 \frac{кН}{м}) $ |
LC8 | $1,35 * 1,08 \frac{кН}{м} + 1,5 * 0,8 \frac{кН {м} $ |
LC9 | $1,35 * 1,08 \frac{кН}{м} + 1,5 * (-0,08 \frac{кН}{м}) $ |
LC10 | $1,35 * 1,08 \frac{кН}{м} + 1,5 * 1,0 \frac{кН}{м} + 0,6 * 1,5 * (-0,08 \frac{кН}{м}) $ |
LC11 | $1,35 * 1,08 \frac{кН}{м} + 1,5 * (-0,08 \frac{кН}{м}) + 0,7 * 1,5 * 0,8 \frac{кН}{м} $ |
LC12 | $1,35 * 1,08 \frac{кН}{м} + 1,5 * 2,12 \frac{кН}{м} + 0,6 * 1,5 * (-0,08 \frac{кН}{м})$ |
Характеристика SLS Комбинации нагрузок
LC1 | $1,08 \frac{кН}{м} $ |
LC2 | $1,08 \frac{кН}{м} + 1,0 \frac{кН}{м}$ | LC3 | 1,08 $ \frac{кН}{м} + 1,0 \frac{кН}{м} + 0,7 * 0,8 \frac{кН}{м}$ |
LC4 | $1,08 \frac{кН}{м} + 1,0 \ frac{кН}{м} + 0,6 * (-0,08 \frac{кН}{м})$ |
LC5 | $1,08 \frac{кН}{м} + 1,0 \frac{кН}{м} + 0,7 * 0,8 \frac{кН}{м} + 0,6 * (-0,08 \frac{кН}{м}) $ |
LC6 | $1,08 \frac{кН}{м} + 0 * 1,0 \frac{кН}{м} + 0,8 \frac{кН}{м} + 0,6 * (-0,08 \frac{кН}{м} }) $ |
LC7 | $1,08 \frac{кН}{м} + 0 * 1,0 \frac{кН}{м} + 0,7 * 0,8 \frac{кН}{м} + (-0,08 \frac{ кН}{м}) $ |
LC8 | $1,08 \frac{кН}{м} + 0,8 \frac{кН}{м}$ |
LC9 | $1,08 \frac{кН {м} + (-0,08 \frac{кН}{м}) $ |
LC10 | $1,08 \frac{кН}{м} + 1,0 \frac{кН}{м} + 0,6 * (-0,08 \frac{кН {м}) $ |
LC11 | $1,08 \frac{кН}{м} + (-0,08 \frac{кН}{м}) + 0,7 * 0,8 \frac{кН}{м} $ |
LC12 | $1,08 \frac{кН}{м} + 0 * 1,0 \frac{кН}{м} + 0,8 \frac{кН}{м}$ |
LC13 | $1,08 \frac{кН}{м} + 0 * 1,0 \frac{кН}{м} + (-0,08 \frac{кН}{м})$ |
👉 Определение свойств материала древесины
🪵 Материал деревянной балки
Для этого поста/учебника мы выбираем Строительная древесина C24. Дополнительные комментарии о том, какой древесный материал выбрать и где получить свойства, были сделаны здесь. 92}$
⌚ Коэффициент модификации $k_{mod}$
Если вы не знаете, что такое коэффициент модификации $k_{mod}$, мы написали к нему пояснение в предыдущей статье, которое вы можете проверить.
Так как мы хотим, чтобы все было как можно короче, мы не будем повторяться в этой статье — мы только определяем значения $k_{mod}$.
Для жилого дома, который классифицируется как класс эксплуатации 1 в соответствии с EN 1995-1-1 2.3.1.3, мы получаем следующие значения продолжительности нагрузки для различных нагрузок.
Собственная/собственная нагрузка | Постоянная |
Постоянная нагрузка, снеговая нагрузка | Среднесрочная |
Ветровая нагрузка 90 092 | Мгновенное действие |
Из таблицы EN 1995-1-1 3.1 мы получаем значения $k_{mod}$ для длительности нагрузки и конструкционной древесины C24 (твердая древесина).
$k_{mod}$ | |||
---|---|---|---|
Собственный вес/собственный вес | Постоянное действие | Класс эксплуатации 1 | 0,6 |
Постоянная нагрузка, снеговая нагрузка | Среднесрочное действие | Класс эксплуатации 1 | 0,8 |
Ветровая нагрузка | Мгновенное действие | Класс эксплуатации 1 | 1.1 |
🦺 Частный коэффициент для свойств материала $\gamma_{M}$
Согласно EN 1995-1-1 Таблица 2.3 частный коэффициент $\gamma_{M}$ определяется как
$\gamma_{M} = 1.3$
📏 Допущение ширины и высоты балок
Определяем ширину w и высоту h конструкционной древесины C24 второстепенной балки Поперечное сечение как
Wi дт w = 120 мм
Высота h = 240 мм
. . и основная балка как
Ширина w = 160 мм
Высота h = 280 мм
💡 Мы настоятельно рекомендуем делать любые расчеты в программе, где вы всегда можете обновить значения а не руками по бумажке! 94 $
В проекте ULS (предельное предельное состояние) мы проверяем напряжения в деревянных элементах из-за изгиба, сдвига, нормальных усилий и потери устойчивости.
Однако, поскольку все нагрузки перпендикулярны балкам, в балках нет осевой силы и, следовательно, нет потери устойчивости.
Чтобы рассчитать напряжения балок, нам необходимо рассчитать изгибающие моменты и поперечные силы из-за различных нагрузок.
🧮 Расчет изгибающего момента и поперечных усилий
Прежде чем мы начнем что-либо вычислять, нам нужно выбрать наихудшее сочетание нагрузок. В нашем случае это комбинация нагрузок 3, которую мы применяем к свободно опертой балке.
Комбинация нагрузок 3
Комбинация нагрузок 3 | Статическая нагрузка, Временная нагрузка, Снеговая нагрузка | второстепенная балка
Сложение этих линейных нагрузок дает расчетную линейную нагрузку
$p_{d} = 1,35 * 1,08 \frac{кН}{м} + 1,5 * 1,0 \frac{кН}{м} + 1,5 * 0,7 * 0,8 \frac{кН}{м} = 3,8 \frac{кН}{м}$
92}{8} = 11,875 кНм$
Изгибающие моменты | Комбинация нагрузок 3 | второстепенная балка
Комбинация нагрузок 3 – поперечные силы
Как и для изгиба Комбинация нагрузок 3 приводит к наиболее критическому поперечному усилию. Наибольшая сила сдвига в свободно опертой балке находится вблизи двух опор и может быть рассчитана по следующей формуле:
$V_{d} = p_{d} \cdot \frac{l}{2}$
ввод значений в формулу приводит к макс. поперечная сила
94} \cdot \frac{0,24м}{2} = 10,31 МПа$
Прочность материала древесины:
$ f_{d} = k_{mod} \cdot \frac{f_{k}}{\ gamma_{m}} $
LC3 (M-действие) | $k_{mod.M} \cdot \frac{f_{m.k}}{\gamma_{m}} $ | $0,8 \cdot \ frac{24 МПа}{1,3} $ | $ 14,77 МПа $ |
Применение согласно EN 1995-1-1 (6.11)
$\eta = \frac{\sigma_{m}}{f_{m.d }} = 0,70 < 1,0$
👨🏫 Проверка на сдвиг
От макс. поперечная сила (средняя опора: 9,5 кН ) мы можем рассчитать касательное напряжение в наиболее критическом поперечном сечении.
Напряжение сдвига:
$\tau_{d} = \frac{3V}{2 \cdot w \cdot h} = \frac{3 \cdot 9,5 кН}{2 \cdot 0,12 м \cdot 0,24 м} = 0,495 МПа$
Прочность материала древесины:
$ f_{v} = k_{mod. M} \cdot \frac{f_{v}}{\gamma_{m}} $
$ f_{v } = 0,8 \cdot \frac{4 МПа}{1,3} = 2,46 МПа$
Применение согласно EN 1995-1-1 (6.13)
$\eta = \frac{\tau_{v}}{f_{v}} = 0,2 < 1,0$
Мы также более подробно обсуждали конструкцию SLS в предыдущем статья. В этом посте мы не слишком много объясняем, а скорее показываем расчеты и их результаты😊
🖋️ Мгновенная деформация $u_{inst}$
$u_{inst}$ (мгновенная деформация) нашей балки может быть рассчитана с нагрузкой характеристической комбинации нагрузки SLS .
Что касается изгибающих моментов и поперечных сил, то комбинация нагрузок 3 является наиболее критической. Комбинация нагрузок 3 в SLS применяет следующие нагрузки к свободно опертой балке.
SLS Комбинация нагрузок 3 | Статическая нагрузка, Временная нагрузка, Снеговая нагрузка | второстепенная балка
Суммирование этих линейных нагрузок приводит к характеристической линейной нагрузке SLS
$p_{k} = 1,08 \frac{кН}{м} + 1,0 \frac{кН}{м} + 0,7 * 0,8 \frac{ кН}{м} = 2,64 \frac{кН}{м}$
Прогиб свободно опертой балки рассчитывается по следующей формуле:
$u_{inst} = \frac{5}{384} \cdot p_{k} \cdot \frac{l^4}{E_{0. g.mean} \cdot I_{y}}$ 9{4}} $
$u_{inst}$ = 14,13 мм
Limit
EN 1995-1-1 Таблица 7.2 рекомендует значения для $w_{inst}, w_{net.fin}$ и $w_ {fin}$, который не должен превышаться для свободно опертой балки .
$w_{inst}$ | $w_{net.fin}$ | $w_{fin}$ |
$L/300$ до $L/500$ 9009 2 | $L/250 $ до $L/350 $ | $L/150$ до $L/300 $ |
При длине балки (пролете) L=5м мы получаем следующие значения.
$w_{inst}$ | $w_{net.fin}$ | $w_{fin}$ |
16,67–10 мм | от 33,3 мм до 16,67 мм |
Использование
$\eta = \frac{u_{inst}}{w_{inst}} = \frac{14.13mm}{16.67mm} = 0.85 < 1$
🏇 Конечная деформация $u_{ fin}$
$u_{fin}$ (конечную деформацию) нашей балки можно рассчитать, добавив деформацию ползучести $u_{creep}$ к мгновенному отклонению $u_{inst}$ .
Поэтому рассчитаем деформацию ползучести. Этот урок уже очень длинный, поэтому мы не будем показывать все шаги, а вместо этого сэкономим место и запишем только результат.
Но не волнуйтесь, в этой статье мы объяснили, как рассчитать деформацию ползучести. Дайте мне знать в комментариях ниже, если у вас возникли проблемы с расчетом деформации ползучести.
Деформация ползучести LC3 рассчитывается как
$u_{ползучесть}$ = 3,98 мм
Добавление ползучести к мгновенному отклонению приводит к окончательному отклонению.
$u_{fin} = u_{inst} + u_{creep} = 14,13 мм + 3,98 мм= 18,11 мм$
Предельное значение $u_{fin}$ согласно EN 1995-1-1 Таблица 7.2
$w_{fin}$ = l/150 = 5,0 м/150 = 33,33 мм
Использование
$\eta = \frac{u_{fin}}{w_{fin}} = \frac{18,11 мм}{ 33,33 мм} = 0,54$
Теперь, когда вторичная балка проверена и размеры поперечного сечения найдены, мы можем пойти дальше и применить опорные силы второстепенной балки к первичной балке.
Давайте сделаем это в следующем разделе.
Во-первых, давайте рассчитаем опорные силы второстепенной балки из-за различных характеристических нагрузок, чтобы затем мы могли применить их к второстепенной балке.
Характеристические нагрузки, приложенные к второстепенной балке, для определения опорных сил.
Опорные силы рассчитываются как }$
Чтобы рассчитать напряжения балок, нам нужно рассчитать изгибающие моменты и силы сдвига из-за различных нагрузок или ведущей комбинации нагрузок, чтобы быть более точным.
🧮 Расчет изгибающего момента и поперечных сил
Что касается второстепенной балки, то комбинация нагрузок 3 также является наиболее критической для основной балки.
Комбинация нагрузок 3
Комбинация нагрузок 3 | Статическая нагрузка, Временная нагрузка, Снеговая нагрузка | первичная балка
Теперь можно рассчитать изгибающие моменты и силы либо путем приближенного преобразования точечных нагрузок в линейную нагрузку и определения изгибающего момента с помощью таблиц для неразрезных балок, либо с помощью программы балки/КЭ.
Комбинация нагрузок 3 – Изгибающие моменты
Наибольший изгибающий момент в неразрезной балке определяется в средней опоре по программе балки как
$M_{d} = 28,08 кНм$
Изгибающие моменты | Комбинация нагрузок 3 | основная балка
Комбинация нагрузок 3 – Силы сдвига
Наибольшая сила сдвига в неразрезной балке находится в средней опоре с помощью программы балки как
$V_{d} = 24,6 кН$
Силы сдвига | Комбинация нагрузок 3 | главная балка
🔎 Проверка на изгиб
От макс. изгибающий момент в средней опоре ( 28,06 кНм ) можно рассчитать напряжение в наиболее критическом сечении как 94} \cdot \frac{0,28m}{2} = 13,42 МПа$
LC3 (М-воздействие) | $k_{mod.M} \cdot \frac{f_{m.k}}{\gamma_ {м}} $ | $0,8 \cdot \frac{24 МПа}{1,3} $ | $14,77 МПа $ |
Применение согласно EN 1995-1-1 (6.
11)
$\эта = \фракция {\sigma_{m}}{f_{m.d}} = 0,91 < 1,0$
👨🏫 Проверка на сдвиг
От макс. усилие сдвига (средняя опора: 24,6 кН ) мы можем рассчитать касательное напряжение в наиболее критическом поперечном сечении.
Напряжение сдвига:
$\tau_{d} = \frac{3V}{2 \cdot w \cdot h} = \frac{3 \cdot 24,6 кН}{2 \cdot 0,16 м \cdot 0,28 м} = 0,824 МПа$
Прочность материала древесины:
$ f_{v} = 0,8 \cdot \frac{4 МПа}{1,3} = 2,46 МПа$
Применение согласно EN 1995-1-1 (6.13)
$\eta = \frac{\tau_{v}}{f_{v}} = 0,34 < 1,0$
🖋️ Мгновенная деформация $u_{inst}$
По изгибающим моментам и поперечным силам Комбинация нагрузок 3 является наиболее критичным. Комбинация нагрузок 3 в SLS применяет следующие нагрузки к свободно опертой балке.
SLS Комбинация нагрузок 3 | Статическая нагрузка, Временная нагрузка, Снеговая нагрузка | основная балка
Что касается сил, то мы рассчитываем отклонение с помощью программы балки. Мгновенная деформация равна
$u_{inst} = 7,7 мм$
Предел
EN 1995-1-1 Таблица 7.2 рекомендует значения для $w_{inst}, w_{net.fin}$ и $w_{fin}$, которое не должно превышаться для свободно опертой балки .
Так как у нас есть неразрезная балка, но Стандарт рекомендует значения только для свободно опертых балок, мы также используем эти значения в этом руководстве.
$w_{inst}$ | $w_{net.fin}$ | $w_{fin}$ |
$L/300$ до $L/500$ 9009 2 | $L/250 от $ до $L/350 $ | от $L/150$ до $L/300 $ |
При длине балки (пролете) L=5м мы получаем следующие значения.
$w_{inst}$ | $w_{net.fin}$ | $w_{fin}$ |
от 16,67 мм до 10 мм | от 20 мм до 14,3 мм | от 33,3 мм до 16,67 мм |
Использование
$\eta = \frac{u_{inst}}{w_{inst}} = \frac{7,7 мм}{16,67 мм} = 0,46 < 1$
🏇 Конечная деформация $u_{fin}$
Деформация ползучести LC3 равна
$u_{ползучесть}$ = 2,16 мм
Добавление ползучести к мгновенному прогибу приводит к конечному прогибу.
$u_{fin} = u_{inst} + u_{ползучесть} = 7,7 мм + 2,16 мм= 9,86 мм$
Предельное значение $u_{fin}$ согласно EN 1995-1-1 Таблица 7.2
$w_{fin}$ = l/150 = 5,0 м/150 = 33,33 мм
Использование
$\eta = \frac{u_{fin}}{w_{fin}} = \frac{9,86mm}{ 33,33 мм} = 0,30$
🤝 Заключение
Теперь, когда основные и второстепенные балки проверены на изгиб, сдвиг и прогиб, мы наконец можем сказать, что высота и ширина поперечного сечения проверены — проверка.✔️
Следующим элементом, который должен определить инженер-строитель, являются деревянные колонны.
Если вас интересует конструкция других деревянных крыш, ознакомьтесь с другими нашими руководствами:
- Деревянный прогон для крыши
- Крыша с деревянными фермами
- Крыша с деревянным воротником
- Деревянная стропильная крыша
А теперь мне любопытно услышать от вас: Какая ваша любимая кровельная система? Какой план плоской крыши вы уже использовали в проекте?
Дайте мне знать в комментариях✍️
❓ Часто задаваемые вопросы о ферме Howe
Каково основное назначение деревянной балки для плоской крыши?
Основное назначение деревянной балки для плоской крыши — обеспечение несущей конструкции крыши. Балки передают вес крыши и другие нагрузки, такие как ветер, снег и динамическая нагрузка, на несущие стены или колонны конструкции/здания.
Почему важна правильная конструкция деревянной балки плоской крыши?
A Правильная конструкция балок обеспечивает структурную безопасность плоской крыши и защищает ее от возможного обрушения.
Деревянный каркас, плоская крыша Dennis, с навесом
Сделайте свой выбор в таблице ниже
Комплектация
Количество штук
Цена
Цена за единицу
Текущий запас
Общая сумма
Пихта Дугласа Деннис 15×15 см (Арт. номер
-1)
Деревянный каркас, плоская крыша Dennis, с навесом – дугласова пихта Dennis 15×15 см (Art.nr.
-1)
€ 4.650,00
€ 4.650,00
за единицу
Изготовлено на заказ
€ 0,00
новый
Деревянный каркас из дуба
Пихта Дугласа Деннис 18×18 см (Арт. номер
-2)
Деревянный каркас, плоская крыша Dennis, с навесом – дугласова пихта Dennis 18×18 см (Арт. номер
-2)
€ 4.965,00
€ 4.965,00
за штуку
Изготовлено на заказ
€ 0,00
новый
Деревянный каркас из дуба
Дуб Деннис 15×15 см (Арт.
-3)
Деревянный каркас, плоская крыша Деннис, с навесом — Дуб Деннис 15×15 см (Арт.
-3)
€ 8.070,00
€ 8.070,00
за штуку
Изготовлено на заказ
€ 0,00
новый
Деревянный каркас из дуба
Дуб Деннис 15×15 см (Арт. номер
-4)
Деревянный каркас, плоская крыша Деннис, с навесом — Дуб Деннис 15×15 см (Арт.№
-4)
€ 9.830,00
€ 9.830,00
за штуку
Изготовлено на заказ
€ 0,00
новый
Деревянный каркас из дуба
Итого
€ 0,00
€ 0,00
Запись продукции
видео
Закелейк
Монтаж и опслаг
Безоргинг / левертейд
Описание продукта
Плоская кровля с передним свесом
Все модели с плоской крышей имеют стандартный карнизный свес ок. 30 см спереди (в случае модели «ласточкин хвост» также предусмотрен свес карниза по 30 см с двух сторон). В конструкции деревянной рамы не используются винты.
Традиционно аутентичный навес, крыльцо или крыша, с крепкими пазами и шипами.
Тип древесины Дуб или дугласова пихта
Сделайте свой выбор между дубом или дугласовым деревом
Стойки изготовлены из толстого дерева 18 x 18 см
Балки крыши всегда сделаны из массива дерева 7,0 x 18 см
Толстые стойки всегда слегка изогнуты для шикарного конечного результата
Деревянный каркас снабжен врезными и шиповыми соединениями, а также соединениями половин дерева, что гарантирует быструю сборку.
Мы поставляем готовый к использованию пронумерованный конструктор с удобным чертежом конструкции.
Дуб или пихта Дугласа?
Вкус определяет, выберете ли вы крышу из дуба или дугласовой ели. Обе породы дерева очень подходят для крыши, крыльца или сарая. Древесина дуба немного более долговечна, чем древесина Дугласа. Дуб тяжелее дугласовой пихты по весу и имеет чуть более роскошный вид. Древесина Дугласа дешевле и с ней легче работать.
Цена каркаса
Цена деревянного каркаса или ферм указана выше. В модуле калькулятора вы можете легко рассчитать стоимость боковин, обшивки крыши, кровли из EPDM, стоек и буев. Нажмите на калькулятор справа от этого текста. Срок поставки кровли обычно составляет около 7 недель после заказа.
Сборка деревянного каркаса
При сборке ферм, то есть каркаса кровли, шурупы не используются. Вся деревянная конструкция сборная с врезными и шиповыми соединениями. Просто вставьте деревянные штифты в предварительно просверленные отверстия. Деревянные соединения очень прочные, намного прочнее, чем шурупы. Время сборки также значительно сокращается. Мы поставляем готовый к использованию пронумерованный конструктор с удобным и понятным строительным чертежом. Быстрая и стабильная сборка гарантирована.
Все сделано на заказ
Все наши кровельные системы изготавливаются индивидуально для каждого заказа, поэтому мы можем гарантировать идеальное соответствие друг другу. Весь деревянный каркас распиливается по размеру и обрабатывается. Таким образом, время доставки составляет ок. 5 недель после заказа. У нас есть фиксированные стандартизированные модели, поэтому мы можем предложить качественную кровлю, навес или веранду.
Небольшие корректировки
Могут быть выполнены небольшие корректировки, например: более длинные стойки, чем стандартные, или стойки, смещенные немного больше влево или вправо.
Сборка боковых стен и обшивки крыши
Стены, обшивка крыши и, возможно, дверь должны быть собраны самостоятельно. Древесина для стен и крыши поставляется отдельными частями. Эту древесину мы не нарезаем по длине, иначе собрать без зазоров не получится. Требуется некоторый опыт, мы советуем собрать 2 или 3 человека.
Вся наша древесина собрана из устойчивого лесного хозяйства, и благодаря использованию первоклассной пихты Дугласа и дуба, эта крыша, крыльцо, сарай или дом у бассейна всегда имеют очень высокое качество ручной работы.
Нужна помощь в расчете крыши, навеса или веранды?
Стоимость перевозки:
Категория продукта: XL
Видео о продукте
Заказать для частного лица или для бизнеса?
Все изделия из дерева для сада. Заказал сегодня -> срок доставки от 7 до 14 дней.
Бесплатная доставка от 3050 фунтов стерлингов по всей Великобритании (размер упаковки L+XL). Всегда быстрая доставка без дополнительных затрат на доставку.
Все стальные двери изготавливаются на заказ, срок поставки составляет около 8 недель. Дубовые или дугласовые амбары, веранды или навесы изготавливаются по индивидуальным размерам, для которых срок поставки также составляет примерно 8 недель.
Мы всегда доставляем всю продукцию большим грузовиком. Все продукты хорошо упакованы в пластик, чтобы они были устойчивы к атмосферным воздействиям.
Каждый рабочий день наш шоу-рум открыт по предварительной записи. Приходите и посмотрите на различные типы настилов, современные заборы, веранды, садовые комнаты и столы из стволов деревьев. Посещение нас вдохновляет и успокаивает. Приходите и понюхайте и почувствуйте дерево, а также испытайте все другие современные изделия из дерева.
Ландшафтный дизайнер, садовод, подрядчик или плотник из Великобритании? Зарегистрируйте свою компанию как бизнес-клиент, ведь преимуществом может быть скидка до 10% на весь наш ассортимент.
Создайте бизнес-аккаунт, заполнив данные ниже. Войдите прямо на сайт. После того, как мы получили регистрацию, на следующий рабочий день мы отправим вам электронное письмо с активацией партнерской скидки. Потому что преимуществом может быть дополнительная скидка до 10% на весь наш ассортимент.
У нас самый большой запас твердой древесины в Великобритании.
Мы находимся в Хартлпуле (всего в 40 минутах езды от Ньюкасла).
Заказывайте прямо у источника, потому что мы являемся импортером и производителем древесины в одном лице, поэтому низкая цена и высокое качество гарантированы.
Все поставки отправляются из головного офиса в Нидерландах. Наша компания имеет филиалы в Нидерландах, Бельгии и Германии, а с 2021 года еще и в Великобритании.
Регистрация бизнеса
Сборка и хранение пиломатериалов
Все садовые изделия из дерева
заказаны сегодня -> доставлены завтра.
Бесплатная доставка от 995,- по всей территории Нидерландов (размер упаковки L).
Бельгия от 1500,- бесплатная доставка
(размер упаковки L).
Всегда быстрая доставка без дополнительных затрат на доставку.
Для столов из ствола дерева срок поставки составляет 3 рабочих дня. Все стальные двери изготавливаются на заказ, срок поставки составляет около 8 недель. Дубовые или дугласовые амбары, веранды или навесы изготавливаются по индивидуальному заказу, срок поставки которых составляет примерно 8 недель.
Мы доставляем все продукты на большом грузовике, у него есть мобильный вилочный погрузчик, который мы используем для доставки к подъездной дорожке.
