Проект крыши дома с мансардой

Автор Кровельщик На чтение 16 мин Просмотров 2.9к.
Обновлено 03.01.2022

Главная особенность дома с мансардой — это уникальное оформление, отличная теплоизоляция и гидроизоляция, верх этой конструкции сильно подвержен перепаду температуры и действиям влаги, так что общий проект мансарды и материал изготовления должен быть качественным и долговечным.

Содержание

1. Поэтапная инструкция строительства мансардной крыши своими руками
2. 1 этап: разработка проекта
3. 2 этап: расчет строительных систем
4. 3 этап: монтаж мауэрлата
5. 4 этап: стропильная система
6. 5 этап: кровельный пирог
7. Типы мансардных крыш
8. Односкатная крыша мансарды
9. Двускатная
10. Асимметричная двускатная
11. Четырехскатная
12. Вальмовая и полувальмовая
13. Ломаная
14. Дизайн интерьера мансардных помещений
15. Итоги

Поэтапная инструкция строительства мансардной крыши своими руками

1 этап: разработка проекта

Чтобы создать проект мансардной крыши требуется уже профессиональный грамотный подход и к этому моменту следует подойти очень внимательно. Если здесь будут погрешности в расчете или неправильно подобраны все параметры стропильной системы, то это уже скоро приведет к повреждениям крыши.

Разработкой чертежа, проекта крыши должны заниматься только опытные работники, кроме этого можно использовать еще компьютерные специальные программы для расчета угла наклона крыши дома. Буквально все расчеты должны идти по документам СНиП в разделе Нагрузки и воздействия.

• Требуется четко учитывать все тонкости, как строительство будет осуществляться далее, следует учесть зависимость всех параметров кровли от углов наклона самой кровли и природных факторов. Знайте, что если скат у крыши прямой, то здесь угол наклона мансардной крыши серьезно будет влиять на ширину самого помещения в здании.
• Чтобы расширить этаж можно сделать ломанные мансардные крыши, что обеспечит требуемую высоту потолков по всей ширине этажа.
• Требуется выбрать угол расположения стропил, который должен составлять до 60 градусов, хотя многое можно выбрать даже на свое усмотрение.
• При проектировании следует еще учитывать ветровые и снеговые нагрузки, а также ураганы и дожди в вашем районе строительства.

2 этап: расчет строительных систем

Чтобы получить крепкие и надежные конструкции с большим сроком эксплуатации нужен четкий расчет стропильной и всей строительной системы. Следует учитывать такие факторы как собственный вес крыши и все внешние нагрузки, то есть ветер, дождь и снег.

Кроме этого следует знать, что в разных регионах форма мансардной крыши будет разной и стропильная система будет уже другой. Чтобы рассчитать стропильные системы и всю крышу существует ряд арифметических формул и различных коэффициентов.

Строительная система состоит из:

1. Мауэрлат;
2. Стропильная нога;
3. Брус коньковый;
4. Общий наклонный подкос;
5. Вертикальные стойки;

• Для расчета используются математические формулы выраженные в килограммах на 1 м2, это делается для каждой системы строительной системы. Среднее значение нагрузок на стропильные системы в доме составляют обычно до 50-200 кг/м2, здесь учитывается климат и нагрузка от снежной массы.
• Если эти нагрузки будут сверхбольшими и есть сильный ветер, то стропильная система должна еще содержать спаренные общие стропила. Здесь стропильная строительная система служит прочным каркасам для мансардного этажа, система может быть двух-, трех- или четырехскатной, а также вальмовой и ломанной.
• Каркас системы это важный костяк здания, где далее монтируется кровля, теплоизоляция, обшивка внутренняя идут коммуникационные инженерные системы. Здесь общая прочность системы зависит от многих элементов, то есть от качества шурупов и болтов, качества соединения элементов и если требуется сварки. Выбор соединения элементов зависит от общих нагрузок, а также от характеристик материала и технических моментов конструкции. Схема такого каркаса может быть висячей или наклонной, где выбор зависит от расстояния между самими стенами и материала изготовления.

3 этап: монтаж мауэрлата

• Монтаж стропильной системы начинается с закрепления по торцам опорного бруса, на который далее ставится стропильная система. Такой брус именуется мауэрлатом, который изготавливается из качественного специального бруса с сечением 100х150 мм в среднем.
• Укладка бруса осуществляется на настил из гидроизоляции, здесь для этого используется рубероид. Благодаря мауэрлату все нагрузки будет уже равномерно распределяться по несущим стенам и далее передаваться на фундамент.

• Закрепляется такой мауэрлат при помощи металлических специальных шпилек к стене, а далее эти шпильки будут вмуровываться в венец или бетонный пояс стен. Для закрепления в редких случаях еще может использоваться анкерный болт с диаметром около 12 мм, который входит вглубь стен на 150-170 мм минимум.

• Мауэрлат в зависимости от типа крыши может крепиться с двух сторон или по периметру стен, а если крепление идет шпильками, то здесь требуется уже четкий грамотный расчет расположения. Желательно чтобы между местами крепления было меньше врезок, чтобы обеспечить максимум прочности крепления.

• Для крепления мауэрлата там делается сначала сверление по размеру, а далее болты или шпильки крепятся гайками и шайбами. Мансардный этаж идет обязательно с окнами, а их запланируйте в проекте сразу же, то есть в стропильной системе делайте проемы для окон. Брус специального мауэрлата изготавливается обычно их хвойной сухой древесины с сечением только до 150 мм.

4 этап: стропильная система

Когда мауэрлат уже установлен на стенах, можно приступить к сборке стропил или ферм, конструкция которых зависит от типа крыши. Если это ломаная крыша, то сверху сборка будет трудной, так что здесь лучше уже использовать готовые уже собранные фермы.

До установки стропил следует еще тщательно сделать замеры и наметить там вырезы для монтажа системы, а после этого еще тщательно продумать все крепления. Далее требуется еще придать всей конструкции жесткость, для этого используются обычные крепления, ригеля и так далее, которые служат основой для мансардного этажа дома.

Из чего изготовляются стропила:

1. Древесина, она легкая и прочная, а также долговечная;
2. Специальные современные металлические сплавы;
3. ЛСТК;
4. Специальный пластик;

До монтажа стропильных систем делается тщательная разметка, то есть требуется рассчитать расстояние элементов в системе.

Стены мансардного общего этажа должны иметь еще обвязку из арматуры, что требуется для стойкости и долговечности всей конструкции. Такой проект стропильной системы очень важен и здесь требуется сделать четкий расчет, чтобы мансардный этаж был отличного качества, кроме этого здесь важна правильная установка всех стропил.

Стропила здесь будут принимать все основные нагрузки от крыши, так что их сечение должно быть правильно рассчитанным.

Способы опирания стропил — на мауэрлат и на балку, их преимущества и недостатки.

5 этап: кровельный пирог

Чтобы из чердака сделать мансардный жилой этаж требуется сделать соответствующий изоляционный слой, чтобы комната стала полноценной. Следует утеплить пол для изоляции тепла идущего от нижнего этажа, а также делается утепление стен и крыши, чтобы холод не проникал внутрь помещения.

Кровельный пирог для дома мансардного типа является обязательным этапом, а состоит пирог из многословных материалов которые обеспечивают тепло-, паро-, гидроизоляцию а также вентиляцию комнаты. Кровельный специальный пирог это качественная защита только здесь требуется четкая очередность размещения изоляции.

Теплоизоляционный пирог состоит из:

1. Пароизоляция;
2. Теплоизоляция;
3. Вентиляция;
4. Гидроизоляция;
5. Контробрешетка;

Чтобы устроить кровельный пирог следует не только правильно выбирать материал и его толщину, но следует еще грамотно его располагать.

Если это делается неправильно, то уже скоро возникнут теплопотери и появится конденсат, а к зиме сосульки, наледь и другие. Здесь необходима пленка-гидроизолятор, специальная контробрешетка, а далее кровельный изоляционный материал.

Задача многослойной конструкции это сохранение тепла и гидроизоляция, здесь тепловой режим должен быть даже лучше чем на первом этажа. Пароизоляция должна защитить от влаги утеплитель, для такой цели может использоваться пергамин, специальная пленка и фольгированные материалы.

Типы мансардных крыш

Современная крыша мансардного типа сегодня часто используется при строительстве частных обычных одноэтажных домов, существует уже много вариантов устройства такого мансардного этажа. Сегодня выбору кровельной системы уделяется много общего внимания, где каждая система конструкции имеет свои достоинства и минусы.

Самые легкие современные схемы кровли это симметричные конструкции, которые достаточно удобные и простые, к тому же этот проект не требует трудного расчета, как у сложной кровли дома.

Основные типы:

1. Односкатная и двухскатная;
2. Двухскатная асимметричная;
3. Четырехскатная;
4. Ломанная;
5. Вальмовая и полувальмовая крыша дома;

Требуется во время разработки проекта учитывать нагрузки системы кровли на конструкции и фундамент всего дома, также следует учитывать защиту от ветровых и снеговых нагрузок идущих на дом.

Само помещение подойдет как для спальной и детской комнаты, так и для кабинета или спортзала, где материал отделки и изготовления комнаты может быть самым различным.

Мансарда с крышей односкатного типа будет просторной, только здесь следует еще рассчитать угол наклона крыши, чтобы лучше противостоять ветровой нагрузке и снеговой.

Ломанные и щипцовые двускатные крыши будут иметь простые схемы устройства, они очень надежные и здесь не требуется подъемная сложная техника для изготовления конструкции. Если у дома будет двухскатная несимметричная мансарда, то здесь требуется уже особенный подход, так как центр тяжести тут смещен относительно общей оси здания.

Ломаная двухскатная крыша имеет два участка ската, первый может быть до 30 градусов и второй 60 градусов, здесь будет очень много места для жилья и это является самым экономичным вариантом для дома с малой шириной.

Четырехскатная крыша образует большой мансардный  этаж, такое устройство сложное и требует особенной разработки конструкции. Эта конструкция подходит для регионов, где часто идут ураганы, так как система легко выдерживает сильные воздействия ветра, дождя и снега.

Вальмовая кровля — будут образовываться большие свесы, которые защитят сам дом от осадков и продлят его срок службы, хотя устройство такой конструкции будет сложным и стоит дорого. Реже используется конический и купольный тип мансардной крыши, который именуется еще луковичной кровлей.

Односкатная крыша мансарды

Такой тип кровли является одним из самых доступных, эта кровельная конструкция требует минимума вложений в построение и ремонт этажа, который будет очень удобным.

Односкатные крыши для мансарды можно сделать и своими руками при минимальных знаниях работы и здесь требуется использовать самые обычные инструменты. Современная односкатная крыша является оптимальным и отличным вариантом для устройства мансарды дома с различной высотой стен. Край ската кровли, который выступает в здании, здесь может еще служить как крыша для веранды или для устройства навеса террасы дома.

Достоинства:

1. Конструкция очень простая;
2. Общее проектирование и монтаж не требует специализации;
3. Стойкость к воздействиям атмосферы;
4. Экономия материал изготовления и экономия на отоплении;
5. Малые затраты.

Для устройства такой кровли мансардного этажа следует сначала разработать общей проект конструкции, а также требуется определиться в какой стороне дома должен быть угол уклона. Такой угол должен выступать в наветренном общем направлении, а чтобы крыша была безопасной и долговечной, учитывайте еще силу ветра в районе, где расположен сам дом.

Стропильная система крыши должна равномерно распределять все нагрузки на опоры, то есть требуется учитывать действие нагрузки идущей от крыши. Учитывайте, что чем больше будет осадков, тем больше делается наклон кровли, а также при увеличении угла возрастает действие силы ветра в районе строительства.

Для устройства требуется:

1. Монтаж обычного мауэрлата;
2. Устройство стропильной обычной системы;
3. Монтаж обрешетки;
4. Создание кровельно пирога здания;

Двускатная

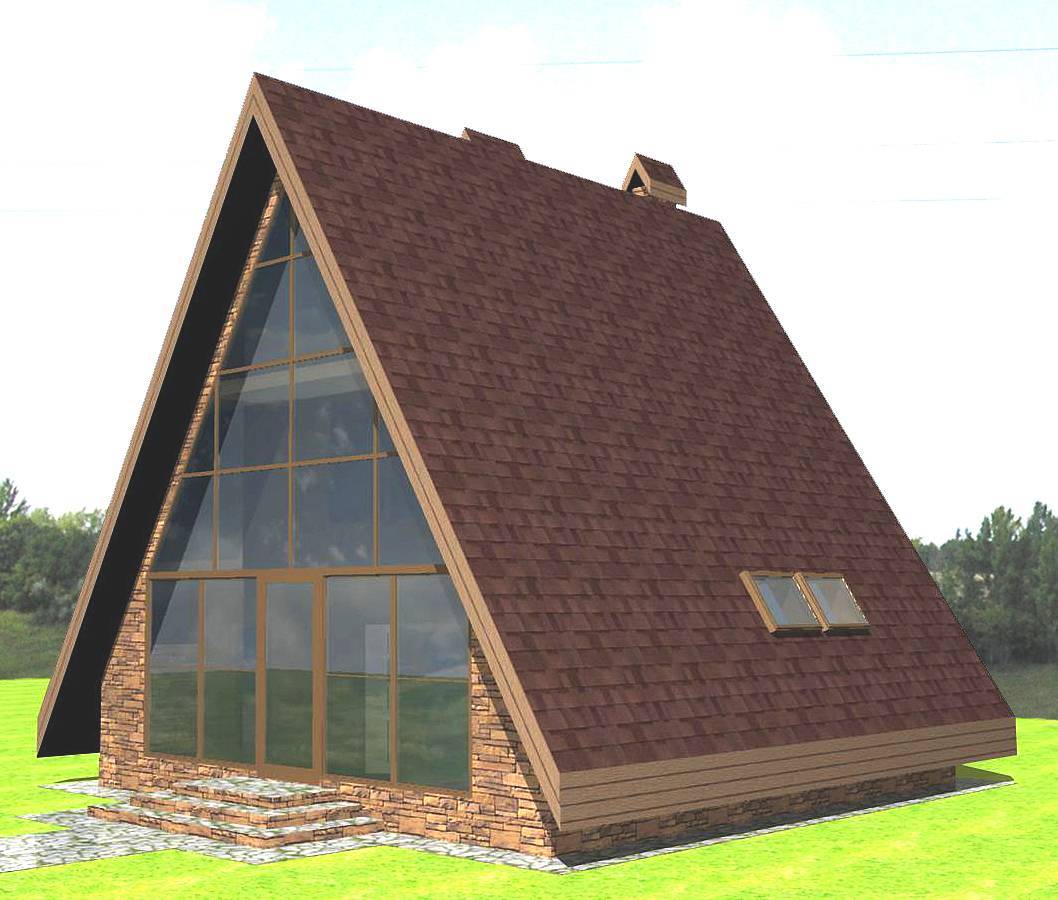

Еще одна разновидность крыши — мансардная двухскатная симметричная крыша стала сегодня широко известной и самой модной в мире. Общее строение здесь идет стандартное, хотя различных решений двухскатной крыши бывает много.

Эта конструкция считается одной из самых оптимальных, так как при относительно малых затратах она удовлетворяет высоким требованиям организации площади в доме.

Крыша отлично защищает мансарду и весь дом от осадков, а также она имеет архитектурный красивый стиль, к тому же идеально подходит для всех типов домов.

Достоинства:

• Конструкция простая и можно ее сделать самостоятельно;
• Материалы изготовления стоят дешево;
• Технологическое общее решение достаточно простое и легкое;
• Здесь очень мало сложных изломов;
• Угол крыши идет большим, так что сток осадков с крыши будет легким.

Общий проект двухскатной симметричной крыши достаточно простой, а сама укладка кровли будет легкой и быстрой. Двухскатная крыша делается для того, чтобы получить больше жилого  пространства, а также, чтобы обустроить высокие большие потолки этажа.

Крыша эта очень устойчивая к действиям ветра, только для устройства двухскатной крыши сначала укладывается специальный брус и прочные балки перекрытия, далее ставятся строительные стойки мансарды и общая система стропил, а затем устанавливается сам кровельный специальный материал, который соответствует этому типу дома.

Асимметричная двускатная

Двухскатная обычная несимметричная крыша требует особого подхода, так как здесь конструкция идет со смещенным центром тяжести от оси строения. Требуется до составления проекта разработать схему дома и провести многочисленнее профессиональные исчисления.

Такая кровля выглядит привлекательно и красиво, а сама конструкция позволит воплотить даже самые оригинальные замыслы в архитектуре. Для устройства кровли здесь подходит металлочерепица, керамика и композитная кровля, а также еврошифер.

Достоинства:

1. Форма красивая и интересная крыша;
2. Крыша получается удобной и качественной;
3. Требуется сразу же рассчитать действие ветра, снега и дождя;
4. Учитывайте, что проекты кровлями для разных регионов могут различаться;
5. Экономичный вариант кровли;

Каркас асимметричной кровли это сочетание простоты общего устройства, а также прочности и долговечности. С такой асимметричной мансардой увеличивается количество требований к расчету, так как здесь передача веса на фундамент и стены будет более сложной.

Расчет угла общего наклона каждой части крыши зависит еще от выбора кровельного материала, если кровля здесь мягкая, то угол должен быть 5-20 градусов, а для других можно сделать до 20-45 градусов и даже более. Чем больше угол крыши, тем больше и жилого пространства, хотя количество используемого материала из-за этого существенно увеличивается.

Четырехскатная

Четырехскатная современная крыша стала одной из самых популярных для индивидуальных застройщиков. Устройство этой крыши достаточно легкое и простое, так что вполне можно сделать ее даже своими руками. Основными элементами здесь будут мауэрлат и стропильные ноги, а также стойки и прогоны, а затем идет общая обрешетка и кровля здания.

Крыша четырехскатная отличается отсутствием больших фронтонов, эта конструкция достаточно трудоемкая и является очень прочной и качественной. На этапе проектирования крыши для этой мансарды требуется провести расчет всех параметров и расположить правильно все элементы крыши.

Достоинства:

1. Если отсутствует фронтон, то система выдерживает большие нагрузки на дом;
2. Отлично подходит для районов с ураганами;
3. Красивый общий вид;
4. Долговечность;
5. Конструкция удобная для мансардного этажа;
6. Этаж будет большим, удобным;
7. Может подойти как для частного дома, так и для бани;

Составление конструкции четырехскатной крыши достаточно сложное и здесь должны учитываться все погодные нагрузки, которые испытывает строение. Сначала обязательно требуется определить углы кровельных скатов, которые будут зависеть от очень многих факторов.

Угол здесь может зависеть от региона расположения здания, если там есть сильный ветер, то угол может быть малым до 45 градусов, а если идут частые дожди и много снега, то 45-60 градусов. Материал кровли зависит от угла ската, если угол до 18 градусов, то лучше использовать шифер и рулоны, а если до 30 градусов то черепицу, если углы еще больше, то уже требуется очень прочный материал.

Вальмовая и полувальмовая

Крыша вальмовая относится к четырехскатному типу конструкций и состоит из двух обычных треугольников, а также двух трапеций. Этот тип крыши сегодня часто используется для устройства мансардных этажей, так как будет самой стойким к атмосферным осадкам.

Крыши этого типа ставятся часто на дачах и загородных коттеджах, они очень удобные и долговечные, а также придадут строениям очень эстетичный и красивый вид. Крыша вальмовая будет чуть сложнее, чем другие, а также требует больше сил, времени и общих затрат.

Достоинства:

1. Отлично защищает от атмосферных разных действий;
2. Держит воздушные потоки и устройства к деформациям;
3. Смотрится эффективно и стильно;
4. Угловые ребра очень жесткие;
5. Размеры крыши отлично подходят для распределения солнечного свет равномерно;
6. Отлично подходит для устройства мансарды и обычного чердака;

Двухскатная полувальмовая крыша имеет два ската в виде трапеции и два торца из треугольников равнобедренных. Большим спросом сегодня пользуется полувальмовая крыша шатрового типа, где нет конька, а все скаты ставятся равнобедренные треугольные.

Скаты обычно идут укороченные, так что они даже не доходят до середины бокового ската крыши, анфас здесь это маленький треугольник, а профиль в виде трапеции идет со срезанными углами. Четырехскатная полувальмовая крыша располагается уже не с конька, а от середины боковых домовых скатов и далее идет до свеса карниза дома.

Ломаная

Ломаная крыша это очень удобная конструкция, где сохраняется красивый внешний вид дома. Такая крыша дает возможность использовать все помещение мансарды с максимальным удобством и отличным комфортом.

Конструкция здесь достаточно сложная и красивая, а также есть много ломаных интересных линий, эта крыша в целом отлично подходит для объема обычной кровли. Общая строительная проекция этой конструкции с торца представляет уже даже не треугольник, а скорее сложный пятиугольник точно.

Ломаные конструкции могут иметь форму:

1. Односкатная;
2. Двускатная;
3. Трехскатная;
4. Четырехскатная;

Общая площадь благодаря ломаной конструкции сильно увеличивается, а также уменьшается площадь мертвых зон, основа крыши может состоять из капитальных стен или деревянных простых конструкций. Пространство здесь обеспечивает вентиляцию всей кровли, а сама конструкция будет целесообразной при большой ширине дома, так как отличается уникальным качеством и долговечностью. Здесь должна быть стропильная специальная система, состоящая из внушительных и больших элементов.

Дизайн интерьера мансардных помещений

До того как проклеить стены обоями и расставить мебель в мансардном этаже следует адекватно оценить состояние этого помещения, а также качество изоляции. Здесь пространство сверху будет суженным из-за формы крыши, зато потолок идет высоким, интерьер отлично подойдет для личного кабинета и дополнительной комнаты для жилья.

Интерьер получится просторным, хотя для устройства жилого помещения лучше еще сделать дополнительную теплоизоляцию для защиты. Еще один момент — дополнительные специальные окна, с которыми интерьер станет красивым и стильным.

Что должно быть:

1. Единый стиль интерьера;
2. Одинаковые материалы для отделки;
3. Цветовая гамма общая;
4. Проект единый;
5. Мебель под заказ одинаковая специальная;

Чтобы получить функциональное и удобное жилище следует использовать каждый метр квадратный, мебель лучше делать только по месту, которая будет исполнять сразу ряд функций, то есть с превращением стола в тумбочку и так далее.

Даже в тесном условии можно сделать гостиную, рабочую комнату или спальни, а чтобы там не было мертвых зон следует поставить низкую специальную мебель. В такой мертвой зоне можно сделать мебель из ДСП со съемными дверками, мини-гардеробную с стеллажами для одежды и обуви.

Светильники здесь лучше ставить специальные встроенного типа, возле окна ставится обычно рабочий стол, а окна ставятся специальные на фронтоне и крыше. Окна зашторивать обычным тюлем и шторами не получится точно, для этого используются жалюзи или специальные шторы. Цветовая гамма оформления должна быть только светлый, особенно если помещение очень малого размера, это создаст уют, хорошее настроение и увеличит пространство комнаты. Желательно использовать в помещении одни и те же отделочные материалы, где цветовая гамма будет общей, а стиль единым.

Итоги

Мансардные крыши появились во Франции и уже получили распространение в загородном строительстве страны. Мансардный этаж является жилым и иногда хозяйственным помещением между крышей и последним этажом.

Высота здесь по санитарным нормам 2-2,3 метра, а ширина более 5 метров, это полезная площадь, которая становится жилой комнатой.

проект и материалы от производителя в Тюмени компания Профпанель т. (3452) 60-55-05, поставки по России включая Ханты-Мансийск, Сургут, Новый Уренгой и республика Коми

Типы крыш с мансардным помещением

Мансарда предполагает использование крыши под жилое помещение, будь то летняя комната для чаепития на чердаке или отапливаемая спальня и детская. Поэтому она должна выполнять требования по объёму помещения и удобствам, по ветрозащите, влагозащите и пароотведению, а если используется в холодное время года — то и по теплоизоляции. Соответственно, для зимних мансард все другие требования также ужесточаются.

Среди мансардных крыш можно выделить несколько типов:

Симметричная двускатная крыша

Ломаная двускатная крыша

Асимметричная крыша

Односкатная крыша

Крыша с дополнительными фронтонами

Четырёхскатная крыша

Симметричная двускатная крыша

предполагает собой устройство мансарды на обычном чердаке, без какой-то его дополнительной переделки. Применяется для домов с небольшой площадью или же для домов с несколькими комнатами в мансардном помещении.

Ломаная крыша

применяется для того, чтобы увеличить объём мансарды и сохранить функциональность кровли. Такая крыша была рассмотрена ранее, её целесообразно применять для холодных мансард.

Асимметричная крыша

применяется как для тёплых, так и для холодных крыш с небольшой длиной перекрываемого пространства. Один из скатов получается более пологим и нагруженным, из-за этого придётся ставить на него более короткие и жёсткие стропила. Обычно длина пролёта со стороны более короткого ската не превышает 5 метров.

Односкатная крыша

является дальнейшим перевоплощением асимметричной. Применяется для тёплых и холодных мансард с ещё меньшей длиной пролёта — до 4 метров. Крыша достаточно экономичная и простая за счёт того, что часть мансарды будет выполнена как продолжение капитальных стен дома, нет надобности ставить дорогостоящие мансардные окна. Скат этой крыши обычно направляют на север или северо-запад, это позволяет ставить окна на юг и восток в более высокой части дома.

Крыша с фронтонами

может иметь любой вид — симметричной двускатной, односкатной, асимметричной или ломаной кровли. Применяется для длинных зданий, когда требуется в середине кровли ставить окошко для того, чтобы середина мансардного помещения была лучше освещена. Такая конструкция позволяет обойтись без дорогих мансардных окон, увеличить среднюю часть мансарды по объёму, выполнить там более высокие потолки. Также это позволяет частично разгрузить коньковую балку и сделать для неё дополнтельную опору в центре в виде дополнительных стропил.

Часто мансарда делается для того, чтобы устроить там спальные комнаты. Поэтому крыша с фронтонами играет роль средней комнаты с нормальной высотой потолков, а высота потолков в спальных комнатах может быть заниженной — от 1.9 до 2.1 метров.

Четырёхскатная мансардная кровля, или вальмовая

— самая сложная и дорогая. Сама по себе четырёхскатная крыша была задумана для того, чтобы сократить расход кровельного материала при перекрытии. Но современные реалии таковы, что сам по себе монтаж крыши, особенно для тёплых мансард, может обойтись намного дороже, чем монтаж каркасных стен. Поэтому проект подобного рода нужно хорошо обосновать.

Конечно, он является более долговечным, чем обычная двускатная кровля ввиду того, что кровля нагружается более равномерно, особенно в районе конька, который короче, чем в обычной кровле. Вальмовая крыша применима в мансарах с висячими стропилами и холодной мансардой, в других случаях также необходимо выполнить экономическое обоснование проекта.

Проект мансарды

Любое строительство невозможно без проекта. Конструкция мансардной крыши должна быть сначала воплощена на бумаге со всеми размерами и пропорциями. Переделать что-то на бумаге гораздо проще, чем ломать и переделывать уже собранную крышу в последний момент.

Лучше всего заказывать проект в проектной организации. Там можно выбрать всё на основе типового проекта и выставить свои дополнительные требования. Но если дом не очень болшой, а финансовые возможности ограничены — можно сделать мансардную крышу по собственному проекту.

Нужно определить, какую снеговую, ветровую нагрузку будет выдерживать кровля в районе строительства. Учитываются рекомендуемые показатели. Следует узнать, какой угол наклона кровли является оптимальным для района строительства — этот показатель зависит от снеговой и ветровой нагрузки.

При строительстве асимметричной кровли нужно учитывать розу ветров. Более крутой скат крыши должен быть повёрнут в сторону более сильного ветра — так снижается вероятность задувания осадков и снега под кровельные листы, а также вероятность отрыва кровельного материала во время ураганов.

Ураганы и штормы тоже нужно учитывать. Если дом расположен в районе, где они — нередкое явление, то строить надо с учётом, чтобы хотя бы стропила выдержали максимальную нагрузку. Здесь также предстоит делать выбор — либо делать кровлю из прочных материалов с очень прочным креплением и усиленными стропилами, либо поставить достаточно слабую ондулиновую кровлю, которую в случае урагана сорвёт, но стропила останутся целыми и ремонтировать их не придётся.

В последнем случае придётся отказаться от утеплённой крыши. Утепление кровли — достаточно дорогостоящий процесс, и тёплая крыша сразу исключает использование недолговечных или ненадёжных материалов. Наоборот, для тёплых крыш экономически целесообразно использование металлочерепицы увеличенной толщины, глиняной черепицы, долговечного, но тяжёлого шифера.

Всё это ложится тяжким грузом на стропила. Вес мощной обрешётки, кровельного и изоляционного покрытия, вес теплоизоляции крыши, ветроизоляции и пароизоляции, зачастую — вес отделки мансардного этажа. Наиболее популярный материал для отделки — гипсокартон, и он также будет висеть на стропилах вместе с каркасом. И ко всей этой нагрузки добавляется стандартная для любой крыши нагрузка от дождя, снега, ветра! Мансардная крыша должна быть в несколько раз прочнее, чем обычная с нежилым чердаком, особенно тёплая.

Проект должен обязательно затрагивать два варианта — устройство мансардной крыши и устройство просто второго этажа. Чаще всего мансарду делать не так выгодно, как надстроить второй этаж с каркасными стенами, обшить его сайдингом, утеплить, а сверху сделать обычную крышу. В этом случае выгодной становится вальмовая кровля, особенно для больших домов.

Часто мансарду делают в том случае, когда денег на постройку второго этажа нет, а расширить жилплощадь хочется. Поэтому помещение чердака и стропила не подвергают серьёзной доработке, а просто устраивают там летнюю комнату или спальню для гостей. Вариант зимней мансарды здесь исключён — только не утеплённая. Стоит помнить, что находиться днём под раскалённой крышей будет также не комфортно — использовать такую мансарду можно будет только в качестве спальни в летнее время.

При модернизации старой крыши нужно провести экспертизу стропильной системы — в каком они находятся состоянии, возможно, потребуется их усиление скобами, частичная замена некоторых балок и стоек. Оценивают, произошли ли какие-то перекосы, если надо — исправляют их. Затем делают расчёт, выдержат ли стропила дополнительный вес отделки. Если да — делают отделку, при необходимости укрепив стропила.

Большие двухэтажные дома часто перекрывают по смешанной системе. Дело в том, что в большинстве проектов частных домов имеется коридор с двумя несущими стенами посередине, который может играть роль холла с высоким потолком, а в конце него располагается лестница. Этот дом можно оборудовать мансардным этажом. При этом несущие стены продлевают выше, и на них опираются стропила, перекрывающие боковые части мансарды по наслонной системе. Сам же коридор перекрыт по висячей системе без опор посередине.

Параметры материалов

Материалы также должны отвечать требованиям долговечности и пожарной безопасности. Это относится и к стропилам — они должны быть обработаны составами антипиренами и противогрибковыми составами. Эти составы должны быть безопасны для человека и иметь сертификат, допускающий их применение для строительства жилых домов.

Кроме деревянных балок, при строительстве используют массу других материалов — всевозможные паро- и гидроизоляционные плёнки, ветроизоляционные покрытия, дополнительную гидроизоляцию под кровельное покрытие. Все они должны выполнять свою функцию, но с учётом того, что они применяются не для обычных стен, а для крыши.

Утеплитель должен быть несгораемый или трудносгораемый, все остальные материалы — тоже. Пароизоляция должна быть выполнена с тем расчётом, чтобы выдерживать большие перепады температур, а ветро- и дополнительная гидроизоляция — должна выдерживать нагрев от крыши, особенно если она делается из металлочерепицы, профлиста или железа.

Последние также требуют дополнительной шумоизоляции — никому не захочется спать в летнюю ночь на мансарде, когда по крыше барабанит дождь с грозой и приходится использовать беруши. Более тяжёлые кровли, такие, как черепичная и шиферная, обладают более качественными звукоизоляционными параметрами.

Очень важная характеристика материалов для мансарды — это вес. К сожалению, не всегда низкий вес сочетается с практичностью, прочностью и безопасностью. Но на чём совершенно точно можно снизить вес — это на отделке мансардного этажа. Отделка в этом смысле включает в себя не только отделку стен, потолка и пола, но также мансардные окна.

Наклонно установленные окна этого типа весят немало, особенно большие. Поэтому они создают существенно увеличивают нагрузку на стропила. Также эти окна требуют дополнительных мероприятий по гидроизоляции кровли. Если можно обойтись без них — это намного облегчит и удешевит конструкцию. Поэтому по возможности стоит применять мансардные крыши с фронтонами, если обойтись без окон в зоне скатов кровли нельзя.

Дополнительные элементы, опирающиеся на стропильные затяжки, также увеличивают нагрузку на стропильную систему — это надо сказать о лестницах, потолочной отделке этажа ниже мансарды, слуховых окнах с опорой на стропила, других конструкциях дома.

Гипсокартон — основной элемент отделки мансарды. Стоит помнить, что он весит немало. Например, если в какой-то зоне мансарды планируется уложить плитку на стену — придётся ставить гипсокартон в два слоя, чтобы дать нужную жёсткость основанию. Это, да и сама плитка, утяжелит конструкцию. Тяжёлая мебель тоже здесь нежелательна — мансарда не самое лучшее место для установки пианино.

Поэтому не стоит устраивать ванные комнаты с тяжёлыми наливными ваннами и сантехузлы с баками для воды на мансардном этаже — стропила там и так сильно перегружены. Если же это делается — нужно обеспечить под них дополнительную опору снизу и разгрузить стропила. А по возможности не использовать затяжки, а ставить нормальные плиты перекрытия и опереть всю отделку мансарды на них.

Вообще же, приобретая материалы, нужно осведомиться, есть ли на них сертификаты, подтверждающие возможность их использования для возведения мансардных этажей. Обычно такие материалы есть, и стоят они в полтора-два раза дороже обычных, предназначенных только для стен. Поэтому строительство мансарды должно быть оправдано экономически — ведь не зря чердачное помещение обычно было нежилым, так как переводить его в разряд пригодных для жизни во все времена было довольно дорого.

Кровельная компания Профпанель

г. Тюмень, Велижанский тракт, 5-й км, стр. 3

г. Тюмень, п. Боровский, ул. Новая Озерная, 56Б

Тел: (3452) 60-55-05 единый на все отделы

Ежедневно с 9.00 до 19.00

Еще интересные материалы с нашего сайта

7 Ошибок при выборе профнастила для забора и кровли

Забор из профнастила под ключ: особенности установки

Металлочерепица в Тюмени недорого

Преимущества фасадных панелей

Как правильно выбрать поставщика кровли о кровле и фасадах

Забор из профнастила под ключ: особенности установки

Заборы из профнастила в строительстве. Цены

Первоначальная крыша Главного зала будет заменена впервые за 136-летнюю историю

Первоначальная мансардная крыша Главного зала будет заменена этим летом, что добавит новую главу в культовое сооружение Денвера, которое выдержало 136 лет непогоды в Колорадо. и приветствовал поколения студентов, преподавателей и сотрудников в кампусе Северо-Западного Денвера.

Проект, в котором особое внимание уделяется сохранению первоначального вида крыши, займет два года. Этим летом работы начнутся на южной и западной сторонах здания. В 2024 году бригады приступят к работам на северной и восточной сторонах здания.

Мансардная крыша имеет ошеломляющий уклон около 70 градусов по бокам и 30-градусный уклон наверху.

Майк Редмонд, заместитель вице-президента по физическим установкам и капитальным проектам, сказал, что крыша уже несколько лет находится в списке отсроченных ремонтов университета. После проверки в этом году физический завод решил, что пришло время для замены.

«Мы еще осмотрели крышу и заметили, что она ветшает; стеновые системы и все остальное ухудшалось», — сказал он. «Итак, с этим мы только что получили это по расписанию».

Выжить более века — непростая задача, особенно после десятилетий пребывания под снегом, дождем, градом и солнцем. Но поскольку материалы защищали от непогоды, крыша уцелела. Историческая синяя мансардная крыша, которую за эти годы красили не менее 12 раз, изначально была построена из оловянной черепицы, популярного кровельного материала в 1887 году, когда было завершено строительство Главного зала. В дополнение к наклону крыши, который позволял участкам оставаться сухими и избегать воздействия неблагоприятных погодных условий, слои краски помогали поддерживать крышу в хорошем состоянии.

«Если вы покроете его подходящим продуктом, он будет держаться и будет работать очень хорошо, но проблема заключается в том, что деревянная рама, как мы знаем, начинает портиться». — сказал Редмонд. «Ему не грозит коллапс или что-то в этом роде, оно просто ухудшается в суставах. Мы определенно должны заменить это и сделать так, чтобы это произошло».

Материалы не могут служить вечно — и некоторые из них представляют опасность. Исторические методы строительства означают, что бригады должны будут принять меры предосторожности, чтобы люди не подвергались воздействию свинца от слоев краски. По словам Редмонда, уход за историческими зданиями — сложный процесс.

«Сложно по своей природе иметь дело со старым и новым, — сказал он. «Вы также работаете с опасными материалами, такими как асбест и краска на основе свинца… но вы хотите сохранить то, что вы называете архитектурной темой и оболочкой здания, оригинальными. И это то, что мы пытаемся делать все время».

Когда бригады приступят к строительству, они будут использовать новую металлическую крышу, которая выглядит так же, как и оригинальная жестяная крыша. Поскольку здание не было утеплено, когда оно было построено, не было и крыши. Бригады будут добавлять изоляцию во время работы на крыше. Они также заменят окна на четвертом этаже, что позволит повысить энергоэффективность.

Согласно легенде Региса, Главный зал был построен всего за 100 дней в 1887 году после того, как издатель журнала и автомобильный предприниматель Джон Брисбен Уокер, в честь которого назван паб Уокера, пожертвовал землю священникам-иезуитам, управлявшим университетом. Университет переехал в Колорадо, работая на территории недалеко от Ред-Рокс, из Нью-Мексико 10 лет назад после того, как епископ Джозеф Проектус Мачебёф пригласил священников перенести школу в Колорадо. Хотя строительство конструкции за 100 дней впечатляет, этот подвиг относится только к внешней оболочке здания — вероятно, для завершения внутренней части потребовалось гораздо больше времени. С годами использование Главного зала эволюционировало: от классных комнат, открытых спальных зон на третьем этаже для студентов и жилых помещений для иезуитов на четвертом этаже до классных комнат и офисов сегодня.

В последние десятилетия физический завод прошел через здание, постепенно обновляя его, сохраняя при этом историческую целостность главного зала. Потолки первого и второго этажей, когда-то жестяные, теперь алюминиевые, а мраморные полы были изначальной частью здания. В 2014 году заменена верхняя часть крыши Главного зала.

Культовая синяя мансардная крыша Главного зала дополняется еще одним известным сооружением — куполом, который возвышается над зданием. При весе 68 000 фунтов первоначальный купол был настолько тяжелым, что начал отклоняться в сторону, в результате чего университет принял решение снять его примерно через 19 лет.50. В 2006 году купол был заменен на гораздо более легкий стекловолоконный материал — на 18 000 фунтов — и содержит вышку сотовой связи T-Mobile.

Когда проект будет запущен, вокруг здания будут установлены строительные леса. После того, как крыша будет завершена, Редмонд ожидает, что она простоит еще 50-60 лет, сохраняя свой привычный вид.

«Когда вы смотрите на старые фотографии, вы хотите сказать: «Хорошо, они были обновлены, но выглядят так же, как и изначально», — сказал Редмонд. «Итак, я думаю, что это действительно важно, особенно когда вы смотрите на университет».

В августе 2021 года крыша Кэрролл-холла с уклоном 49 градусов была заменена местным подрядчиком Academy Roofing, Inc. Сложный проект был отмечен журналом Roofing Magazine . Стандартный уклон крыши составляет от 14 до 36 градусов.

Этим летом Regis Physical Plant будет курировать 18 других строительных проектов, в том числе: Зал

Мансардная кровля в начальной школе Донджес-Бей — DaVinci Roofscapes

• 03 | 28 | 17

• От DaVinci Roofscapes
• Образование

Когда компания Roofing Consultants, Ltd. была привлечена для предоставления рекомендаций по улучшению ограждающих конструкций начальной школы Donges Bay, одной из их первых мыслей была кровля. В школе, в которой учится 460 учащихся, потребовалась замена как плоской, так и мансардной кровли.

«На мансарде использовалась старая кедровая стружка, многие из которых уже давно устарели, — говорит Эрик Раатц, старший консультант компании Roofing Consultants, Ltd. — Некоторые кедровые стружки начали скручиваться. Вода стекала по этому сайдингу в течение многих лет, поэтому на встрясках также был органический рост. В целом было ясно, что необходимы улучшения».

Для очень заметного нанесения мансардной плитки встряхиванием в Mequon, Wisc. школа, команда Roofing Consultants, Ltd. решила выбрать композитную виброплитку разной ширины от DaVinci Roofscapes.

«Мы посчитали, что синтетический коктейль прослужит дольше, чем натуральный, и имеет некоторые преимущества для этого применения», — говорит Раатц. «Наша команда сравнила несколько типов синтетических плиток Shake, и продукт DaVinci оказался замечательным.

«Нас особенно впечатлила огнестойкость продукта и устойчивость к водорослям. Мы использовали горелку для нескольких продуктов, и плитки DaVinci держались невероятно хорошо. Добавьте к этому аутентичный вид кедровых коктейлей, имитирующих кедр, и 50-летняя гарантия привлекала всех участников».

Имея пять филиалов на Среднем Западе, компания Roofing Consultants, Ltd. предлагает специалистов по проектированию, архитектуре и ограждающим конструкциям для поддержки коммерческих проектов. В лицензированной инженерной фирме работает много сотрудников, получивших дипломы RCI Inc., Института кровли, гидроизоляции и строительных оболочек.

Раатц и его команда выбрали EPDM (этилен-пропилен-диеновый полимер) для плоской части крыши из-за ее долговечности. Кровельная мембрана из синтетического каучука, невидимая с земли, удовлетворила потребности проекта. Для более заметных аспектов мансардной крыши школы была добавлена ​​отделка из белого листового металла, чтобы подчеркнуть насыщенный глубокий цвет плитки DaVinci Tahoe Blend.
