что это такое, фото, схема, устройство
Чтобы вода не попадала под кровлю, используется специальный элемент под названием ендова.
На простой двухскатной крыше устанавливать его нет необходимости. Если кровля имеет сложную конфигурацию, то планки ендовы устанавливаются в обязательном порядке.
Этот конструктивный элемент необходим, чтобы обеспечить отвод осадков за пределы кровельной системы.
Назначение ендовы
Высокие темпы индивидуального жилищного строительства сформировали повышенный спрос на кровельные материалы и оригинальные проекты крыш.
Нередко, чтобы дом обладал индивидуальными особенностями, проектируется крыша сложной формы.
Собственнику дома приходится вникать и разбираться, что такое ендова кровли и каким способом такие элементы устанавливаются.
Важно уяснить, что при обустройстве внешне привлекательной крыши ендовы или разжелобки приходится устанавливать в обязательном порядке.
Несложный расчет показывает, что чем сложнее конструкция кровли, тем большее количество разжелобков приходится монтировать.
На этапе проектирования необходимо уделить особое внимание кровельной системе.
Монтажники на основе представленных чертежей должны однозначно представлять, как правильно установить ендовы в обозначенных узлах конструкции.
Любая кровельная система с полным основанием называется ендовая, когда у нее присутствует соединение скатов.
Чаще всего встречаются следующие виды примыканий, вид сверху:
- Г-образное;
- крестообразное;
- Т-образное.
Конкретная схема выбирается при проектировании дома.
Видео:
При этом важно, чтобы стропильная система обладала достаточной жесткостью, иначе кровля будет постепенно расшатываться и пропускать дождевые и талые воды.
Применяемые конструкции
Кровля считается одним из основных элементов любого здания. Чем интереснее и привлекательнее внешние очертания крыши, тем сложнее ее монтировать.
Под стропильную систему выбирается определенное устройство ендовы.
На разжелобок, который расположен на стыке двух кровельных плоскостей, действует более высокая нагрузка, чем на другие участки крыши.
Чтобы обеспечить достаточную надежность кровли, применяются два вида этого элемента – ендова нижняя и верхняя.
Нижний элемент представляет собой пластину, которая имеет тот же угол сгиба, что и сопряжение кровельных скатов.
Ендова верхняя крепится на завершающем этапе и служит декоративным элементом.
Для изготовления ендовы чаще всего используется тот же материал, из которого собирается крыша. Если кровельным материалом выбран шифер, то изделие формуют из оцинкованного железа.
При монтаже кровельной конструкции используются ендовы следующие вида:
- закрытая;
- открытая;
- переплетенная.
Установка ендовы закрытого типа выполняется на кровлях со скатами под большим углом наклона. При таком решении дождевая и талая вода равномерно стекает с крыши без помех и задержек.
Важно отметить, что в желобах, по которым отводятся потоки воды, не скапливается опавшая листва и прочий мусор, препятствующий нормальному водоотведению.
Устройство ендовы открытого типа обеспечивает сток воды по пологим скатам крыши (см. фото).
Как правило, стыки кровельных плоскостей имеют минимальный зазор. На всей длине стыка под кровельный материал укладывается и крепится разжелобок.
Когда крепится ендова для мягкой кровли, то специалисты рекомендуют проложить дополнительный гидроизоляционный слой из рубероида.
Когда кровельные листы переплетаются один с другим, применяется соответствующий тип разжелобка.
И при этом конструктивном решении гидроизоляция укладывается в обязательном порядке. Вид устройства ендовы крыши выбирается на этапе проектирования кровельной системы.
Монтажные работы
Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.
Весь процесс разделяется на следующие этапы:
- установка стропильной системы;
- фиксация обрешетки и крепление ендовы;
- монтаж кровельного материала.
Эта классическая последовательность действий при возведении любого индивидуального дома.
В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.
Установка стропил
Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.
Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.
На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.
В процессе установки и крепления стропил особое внимание уделяется на участки примыкания мансардных окон, террасы или веранды.
Именно на этих местах и укладывается ендова, что важно помнить производителю работ.
Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.
С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.
Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.
Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.
Видео:
При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.
Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.
Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.
Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.
Монтаж кровли
Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.
Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.
Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.
Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.
По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.
Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.
Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.
Затем на этот желоб крепится нижняя ендова.
При монтаже выдерживается необходимая величина нахлеста и тщательно герметизируются стыки.
Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.
Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.
В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.
На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.
Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.
Видео:
Важные нюансы
Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями.
Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.
Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.
Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.
Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.
Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.
Видео:
Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.
Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.
Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.
Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.
Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.
что такое, виды, конструкция. Устройство и монтаж
Строя свой собственный дом, каждый владелец хочет, чтобы его жилище выглядело не так, как у всех остальных: отличия задумываются как во внешнем виде, так и в планировке. Необычный вид дом может приобрести с помощью сложных форм кровли, например, с помощью ендовы. Чем больше ендов устроено на крыше, тем более сложной является конструкция.
Что такое ендова?
Обсудим, что такое ендова крыши. Это соединение, которое образует угол между плоскостями кровли.
Главной ее задачей является отвод воды с крыш и других поверхностей.
На ендову приходятся основные нагрузки при выпадении осадков, поэтому к монтажу такого соединения стоит подходить с большой ответственностью.
Верхняя наружная и внутренняя нижняя ендовы. Виды и особенности
Ендова нижняя имеет задачу защищать стык от попадания воды в подкровельную зону. Она обладает подгибами у краев, необходимыми для предотвращения переливов воды. Декоративным элементом, служащим для сокрытия внутренних стыков профлиста и металлочерепицы, является верхняя ендова. В отличие от нижней ендовы, она крепится над листами металлочерепицы.
Ендова крыши может быть открытой, закрытой и переплетенной. Открытая ендова устроена таким образом, чтобы вода самостоятельно стекала вниз. В то же время крыши с крутыми скатами и перекрученными панелями требуют закрытой или переплетенной ендовы.
Единственным отличием переплетенной ендовы от закрытой является то, что кровельные ряды материала не просто уложены, а еще и переплетены.
Их недостатком становится необходимость прокладывать дополнительный гидроизоляционный слой.
Кроме ендовы важным элементом кровли являются софиты. Узнайте о монтаже софитов на карниз крыши прямо сейчас.
Еще один важный элемент крыши это водостоки. Как их смонтировать своими руками описано здесь.
Конструкция
Схема устройства ендовы: 1 — Черепица; 2 — Обрешетка; 3 — Контробрешетка; 4 — Европленка — гидроизоляция; 5 — Утеплитель; 6 — Пароизоляция; 7 — Алюминиевый окрашенный желоб; 8 — Настил ендовы; 9 — Паролоновая полоса ендовы; 10 — Скоба крепления ендовы; 11 — Оцинкованный гвоздь; 12 — Нижняя кровля.
Наиболее популярным материалом для изготовления ендовы являются металлические листы. Оцинкованная сталь станет самым практичным решением, продлевающим весь срок эксплуатации конструкции.
Конструкция ендовы включается в себя две планки: верхнюю и нижнюю. Нижнюю устанавливают на таких стыках, которые образуют собой отрицательные углы, и до укладки покрытия кровли.
Планку ендовы верхней устанавливают только после окончательного завершения кровельных работ.
Устройство и монтаж ендовы
- Укладку желобка на настил стоит производить до набивки обрешетки, после этого край обрешетки прибивается к настилу.
Перед монтажом ендовы необходимо устроить деревянный настил под ее желобок. Для этого используют обрезную антисептированную доску. Ее ширина должна быть не менее 30 см от оси желобка, а толщина – такой же, как и толщина контробрешётки. Сплачивание досок выполняется исключительно на стропильных ногах. - Нужно отогнуть боковые кромки желобка под углом 90° и спрофилировать их по бруску.
- Далее согните желобок по центральной оси на угол, который немного больше угла ендовы. Специального материала для этой процедуры приобретать не нужно, подойдут и подручные средства.
- Укладку желобков начинают сверху вниз. Уложив желобок на настил или другую поверхность, обрежьте его по нужным вам размерам, отступая 3-4 см для водосточного желоба.
- Напуск свеса на желобок от края должен составлять около 8–10 см для надежного крепления краев. Отбортовку в этом месте нужно полностью загнуть внутрь.
- С помощью скобок или гвоздей закрепите желобок к настилу. Необходимо использовать гвозди размера 2,8×25 мм. Для предотвращения продольного смещения желобка нужно прибить его к настилу, при этом отступив от кромки около 2 см.
- Следующий нахлест желобка должен быть не менее 10 см. Поперечные ребра при укладке совместите.
- Защитную полосу нужно снять и аккуратно приклеить к краю желобка. Такие самоклеящиеся полосы, пропитанные специальной смесью для лучшего влагоотвода, обеспечивают наилучшую защиту от попадания под черепицу лишнего мусора.
Полезные советы по монтажу

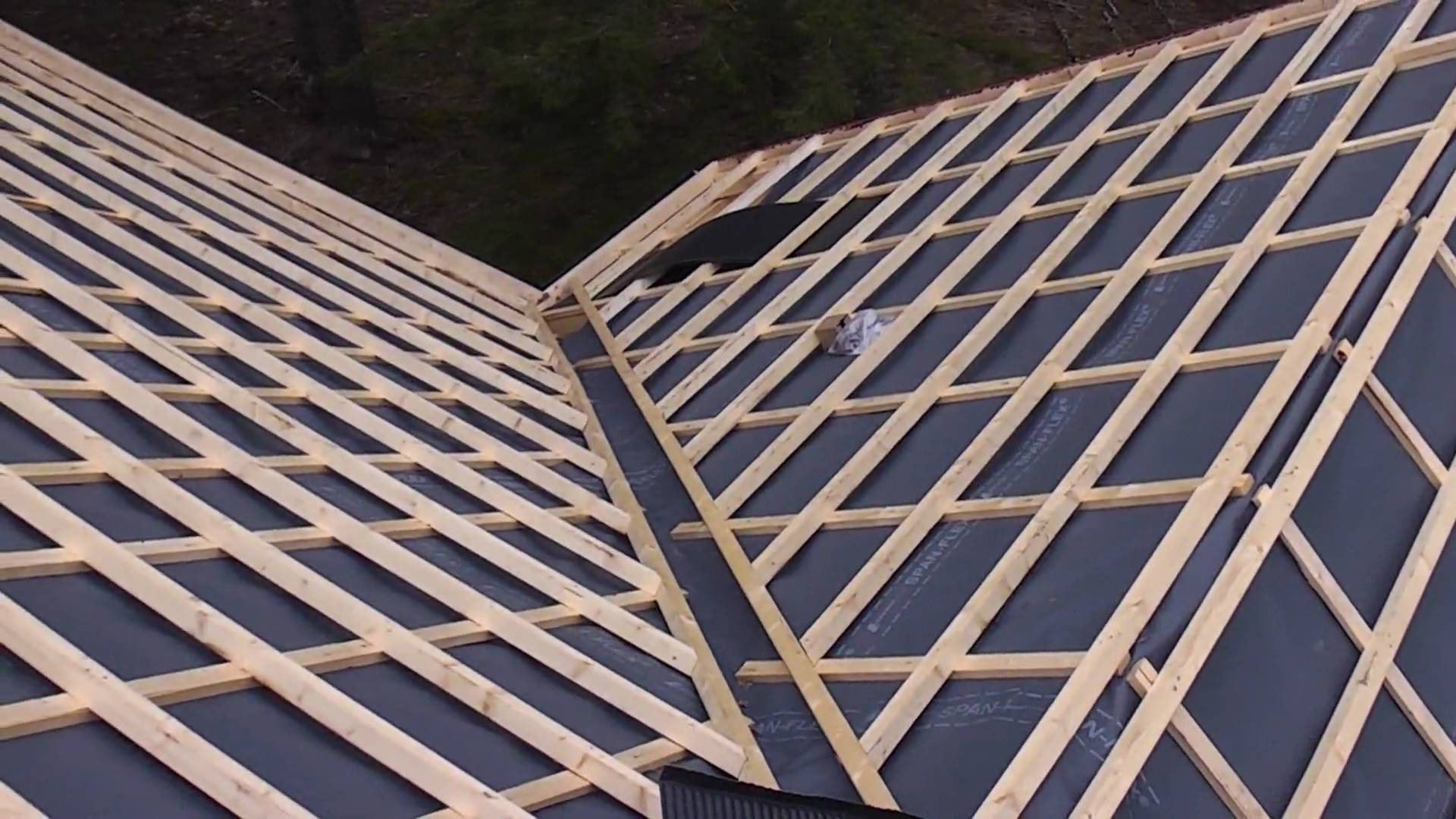

На фото ендова крыши
- Особые меры гидроизоляции стоит принять в случае, если в секторе ендовы собралось большое количество влаги.
- Полотна, приходящие со скатов, нужно накладывать с одинаковым нахлестом, плотно закрепив кровельными скобами.
- Нахлесты в ендове заклеивают, чтоб не допустить надрыва кровельного материала под воздействием воды.
- В случаях, если большие углы наклона или ожидаются осадки больших объемов в длинных ендовах, следует использовать несколько слоев пленки.
Ендова на металлочерепице – это одно из наиболее подверженных протечке мест. Экономить на ендовах нельзя, поэтому стоит задуматься о том, какой материал выбрать для качественно устроенного угла стыка.
Например, монтаж ендовы на крыши из ондулина производится из дополнительных материалов, которые можно приобрести в том же месте, где и сам ондулин.
Под ендовы нужно монтировать специальные слои обрешетки.
Перечень факторов, которые следует учитывать при монтаже ендовы:
- стыки скатов должны быть устелены обрешеткой сплошняком;
- слой гидроизоляции обязательно прокладывается по длине желоба открытой ендовы;
- в случае если ендова состоит из горизонтальных стыков, все элементы укладываются с 10-сантиметровым нахлестом;
- при небольшом наклоне угла следует проложить дублирующий слой.
Как сделать крышу из поликарбоната своими руками.
Расчет и монтаж стропильной системы мансардной крыши приведен на этой странице.
Хотите узнать как крепить профнастил на крышу переходите по этому адресу https://rooffs.ru/metallicheskaja/profnastil/ustrojstvo-krovli.html
Гидроизоляция ендовы
Гидроизоляция вдоль ендовы должна быть сделана в соответствие с правилами, в частности, с пропусками для воды и мусора, которые могут попадать на крышу. Также должны отсутствовать любые виды повреждений гидроизоляции (надрывы и механические изъяны).
Одной из немаловажных особенностей монтажа гидроизоляции является то, что его начинают непосредственно после закрепления первого ряда материала.
Ендова — красивый и функциональный элемент крыши, установить который можно своими руками с помощью простой инструкции.
Помните, что:
- устанавливать ендову на стропильные элементы нужно так, чтобы вода с черепицы стекала исключительно в нее;
- открытая ендова менее трудозатратна в изготовлении, но переплетенная выглядит более эстетично;
- нужно использовать несколько слоев пленки для лучшей гидроизоляции.
Вы можете посмотреть пример монтажа ендовы на этом видео:
