Замена мембраны в расширительном бачке

Подробное описание замены мембраны в расширительном баке.

Замена мембраны в расширительном бачке – технически не сложный процесс, который не требует специальных навыков или знаний. Он требуется в следующих случаях:

Сбои в работе насосной установки;

Течь за воздушным клапаном;

Прерывистые струи из крана водоснабжения;

Протекание ниппеля бака;

Неестественно низкий уровень давления в системе.

В среднем, замена мембраны требуется каждые 3-5 лет при условии интенсивного использования расширительного бака.
Если же система автономного водоснабжения эксплуатируется в загородном доме, на даче, то данный показатель может быть увеличен до 7 и более лет.

Как заменить мембрану в расширительном бачке своими руками: видео

Подготовка

Замена мембраны в расширительном бачке начинается, прежде всего, с покупки новой. Рекомендуется приобретать высококачественные изделия производства ведущих европейских брендов, а не более дешёвые китайские аналоги, которые даже при аккуратном пользовании аккумулирующего устройства крайне быстро выходят из строя.

Затем следует подготовить расширительный бак:

Перекрыть подачу воды;

Стравить воздух;

Слить остатки жидкости.

Если в ходе стравливания воздуха или слива воды из груши, ниппеля выделяется жидкость, значит замена мембраны в расширительном баке – крайне необходимая процедура, которая требует неотлагательного осуществления.

Этапы ремонта

Замена мембраны в расширительном бачке своими руками выполняется следующим образом:

• Снимается фланец;

• Вынимается старая груша;

• Тщательно очищаются внутренние поверхности расширительного бака от грязи, ржавчины;

• Фланец и посадочное место зачищаются наждачной бумагой для устранения даже малейших дефектов, повреждений, заусенцев;
• Новая мембрана расправляется и монтируется на место прежней;

• Фланец устанавливается и хорошо затягивается гайками.

После того, как была выполнена замена мембраны расширительного бака, необходимо проверить устройство на исправность путём пробного запуска. Для этого накачивается воздух до рекомендованного производителем уровня (в среднем, 1,5-2 атмосферы), затем бак подключается к водопроводу и запускается накачка.

Чтобы прошла успешно замена мембраны, расширительный бак не следует сразу запускать на полную мощность.
Желательно обеспечить постепенный набор воды – только так можно избежать преждевременного износа резинового распределителя.

Для предупреждения разрыва груши и прочих повреждений расширительного бака следует не реже 2-3 раз в год проверять давление и подкачивать его при необходимости.

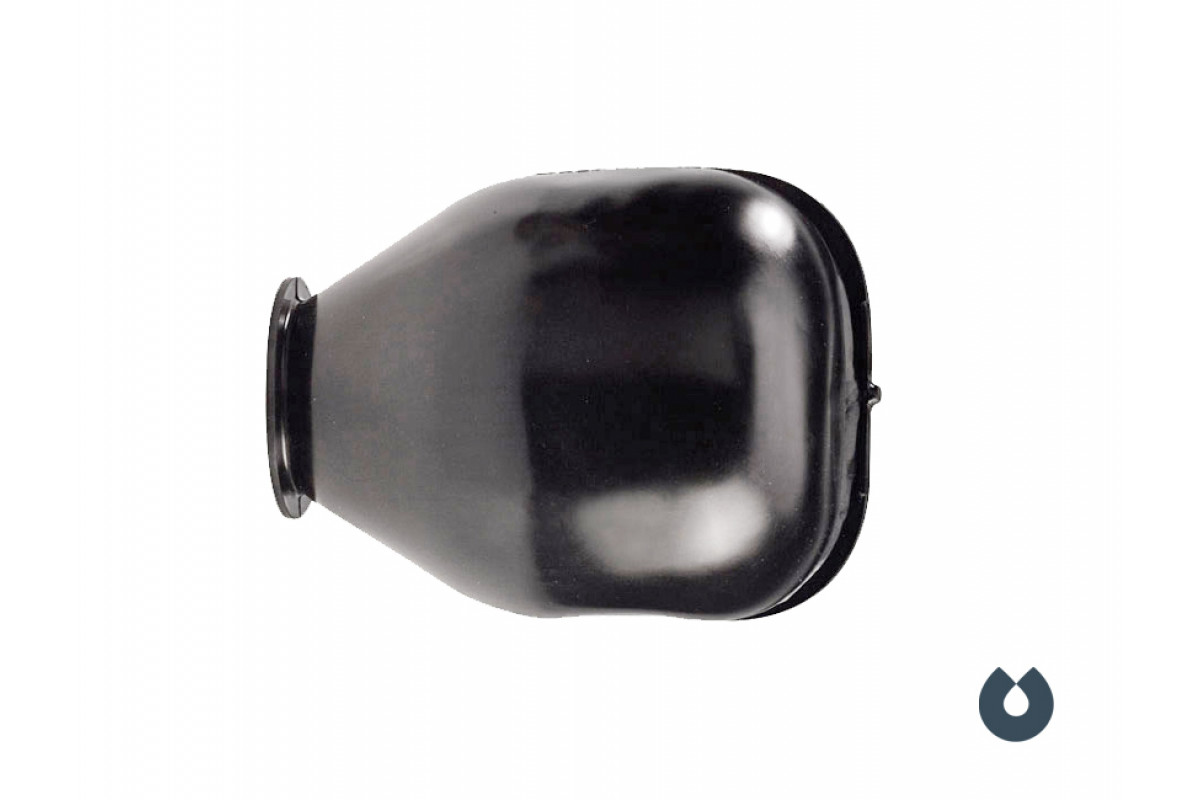

Мембраны для гидроаккумуляторов и расширительных баков

Мембраны являются неотъемлемой частью гидроаккумуляторов. Их основное назначение — разделение гидроаккумулятора на две камеры: водяную и воздушную. По применению мембраны разделяются на мембраны для гидроаккумуляторов водоснабжения и мембраны для гидроаккумуляторов отопления. Мембраны являются сменными частями гидроаккумуляторов. Они подвергаются постоянным растяжениям и сжатиям, а также температурным перепадам. В связи с этим мембраны периодически подлежат замене.

На что обратить внимание при выборе мембраны для гидроаккумулятора или расширительного бака:

Перед выбором мембраны для гидроаккумулятора или расширительного бака обязательно убедитесь в том, что устройство подлежит разбору и мембрану действительно возможно поменять. Некоторые производители гидроаккумуляторов и расширительных баков производят устройства, которые не предполагают замену мембраны. Они значительно дешевле обычных. У таких баков есть как минусы, так и плюсы. С одной стороны, это можно расценивать, как своеобразную гарантию производителя на то, что мембрана останется невредимой при любых обстоятельствах. С другой стороны, на практике, такие баки выходят из строя с такой же периодичнотью, как и баки со съемными мембранами. В случае поломки бака с несъемной мембраной ремонту он не подлежит. Придется покупать новый бак, а не новую мембрану.

Причины выхода из строя мембраны

Мембрана в гидроаккумуляторе или расширительном баке практически всегда выходит из строя только по вине пользователя. Дело в том, что изготовлена она из EPDM резины или каучука, что теоретически гарантирует ей 10-летний срок службы. Однако она может порваться о стенку бака в случае, если давление воздуха в агрегате не контролировалось должным образом, и воздух ушёл.

Какие бывают мембраны:

Белые. Материал, из которого сделана мембрана — каучук. Максимальное рабочее давление — 7 бар. Температурный перепад — от 0 C до 50 C.

Черные. Материал, из которого сделана мембрана — резина EPDM. Максимальное рабочее давление — 8 бар. Температурный перепад — от -10 C до 99 C.

Мембраны для гидроаккумуляторов

Гидроаккумулятор — устройство для поддержания постоянного гидравлического давления при использовании воды и резервирования определённого количества воды в системе водоснабжения. Предполагается, что температура воды в системе водоснабжения не будет превышать 50 градусов Цельсия. Соответственно для гидроаккумуляторов подойдут как белые (каучуковые) мембраны, так и черные мембраны (EPDM).

Мембраны для расширительных баков

Расширительный бак — устройство в системе отопления, которое принимает излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов. Так как в системе отопления циркулирует горячая вода, требования к мембране значительно возрастают. Для расширительного бака подойдет только черная мембрана, изготовленная из резины EPDM.

Как производится замена мембраны в баке

Отключаем питание и сбрасываем давление в системе.

Откручиваем болты и снимаем фланец. Если фланец окислился, необходимо заменить его на новый — фланец из нержавеющей стали или фланец из оцинкованной стали.

Вытаскиваем испорченную мембрану.

Устанавливаем новую мембрану.

Устанавливаем фланец и прикручиваем болты

Накачиваем воздух до 1,4 бар.

Подключаем бак к системе водоснабжения.

Переодически проверяем давление воздуха в баке, чтобы не пришлось опять менять мембрану.

Как купить мембрану

Итак, если вы хотите купить мембрану, можно сделать покупку непосредственно через сайт, или позвонить по телефону в разделе контакты. Наш менеджер примет заказ и договорится о доставки или поможет с самовывозом.

Для покупателей из Москвы и Московской области — доставка мембраны по городу и ближайшему Подмосковью. Для покупателей из других регионов России — доставка любой транспортной компанией по согласованию.

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

· Разрыв мембраны

· Коррозия фланца

· Коррозия ёмкости

· Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4», либо 1» с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи — Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Мембрана для расширительного бачка | Всё об отоплении

Мембранный расширительный бак для отопления

Статьи на эту тему:

Мембранный расширительный бак для системы отопления закрытого типа

Мембранный расширительный бак предназначен для компенсации температурного расширения теплоносителя и поддержания необходимого давления в закрытых системах отопления.

Жидкости, которые используются в системах отопления, при нагревании, за счет теплового расширения, увеличивают свой объем. Например, объем воды при нагревании до 90 о С увеличивается на 3,55%. Если в качестве теплоносителя в системе отопления применяют антифриз на основе этиленгликоля, то объем жидкости увеличивается еще более.

Мембранный расширительный бак для отопления. Устройство и схема работы. Через воздушный клапан (ниппель) воздушную камеру автомобильным насосом наполняют сжатым воздухом.

В закрытой системе отопления без расширительного бака даже незначительное повышение температуры приведет к резкому росту давления и срабатыванию предохранительного клапана. Избыточная часть теплоносителя через клапан выльется наружу.

Мембранный расширительный бак для отопления представляет собой сосуд, разделенный на две части подвижной мембраной. Одна часть сосуда соединена с системой отопления и заполнена теплоносителем. В другую часть сосуда закачивается воздух под определенным давлением.

При изменении объема жидкости в системе отопления, мембрана в баке перемещается в ту или другую сторону. В результате объем, занимаемый жидкостью в баке, тоже меняется. Сжатый воздух по другую сторону мембраны действует как пружина, поддерживая рабочее давление теплоносителя и не допуская срабатывания предохранительного клапана.

Эксплуатационные ограничения и требования безопасности

В зависимости от конструкции расширительного бака и применяемых материалов производители накладывают определенные ограничения на их использование в системах отопления.

Как правило, производители предъявляют определенные требования к составу и коррозионным свойствам жидкости — теплоносителю в системе отопления. Например, ограничивают содержание этиленгликоля в растворе антифриза.

Запрещается использование расширительного бака при давлениях, превышающих допустимые величины, указанные в технической документации производителя. В месте присоединения расширительного бака к системе отопления, обязательно требуется установка группы безопасности, которая контролирует и ограничивает давление в баке.

В системах отопления частных домов и автономного отопления квартир используют баки и другое отопительное оборудование с рабочим давлением не менее 3 бар .

Не допускается расширительный бак для отопления использовать в системах питьевого водоснабжения.

Установка, монтаж и подключение расширительного бака

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса. 1 — мембранный расширительный бак; 2 — присоединительная запорная арматура и сливной кран; 3 — циркуляционный насос; 4 — кран подпитки

Расширительный бак устанавливают в отапливаемом помещении. Бак размещают в месте, легко доступном для обслуживания. Монтаж производят так, чтобы имелся доступ к воздушному ниппелю, фланцу и присоединительной арматуре.

Рекомендуется расширительный бак устанавливать вертикально, присоединительным патрубком вниз, а воздушным ниппелем вверх.

Расширительные баки небольшого размера обычно крепятся к стене с помощью кронштейна. Детали крепления, как правило, в комплект изделия не входят и заказываются отдельно. Баки большого размера устанавливают на пол, на ножках.

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса.

Присоединительная арматура для расширительного бака позволяет отключать бак от системы, сливать воду из бака, пломбировать запорный кран.

В месте подключения, на линии к баку необходимо устанавливать запорную арматуру, защищенную от случайного закрывания. Кроме того, следует установить сливной (дренажный) кран для опорожнения бака. Производители баков обычно предлагают специальную присоединительную запорно — дренажную арматуру для своих изделий. Такие комплекты необходимо заказывать отдельно.

Для присоединения бака к обратному трубопроводу следует использовать трубы с внутренним диаметром, равным диаметру присоединительного патрубка бака.

Расширительный бак соединяют с системой отопления после промывки системы.

Настройка давления в расширительном баке

Перед вводом в эксплуатацию системы отопления, до заполнения бака теплоносителем. в расширительный бак через воздушный клапан — ниппель автомобильным насосом закачивают воздух. Величину давления воздуха контролируют автомобильным же манометром, встроенным в насос или отдельным прибором. Многие производители продают расширительные баки уже заполненные воздухом или азотом до определенного давления, указанного в техдокументации. В любом случае необходимо проверить достаточность начального давления воздуха в баке.

Начальное давление в воздушной камере расширительного бака — Р_о :

где Р_ст — статическое давление системы отопления в месте установки бака — равно высоте столба воды от точки подсоединения расширительного бака до верхней точки системы отопления (высота столба 10 м = 1 бар )

Начальное давление в воздушной камере обязательно проверяют и регулируют при отсутствии в баке жидкости — открыть присоединительный штуцер и вылить остатки теплоносителя из бака. Встроенные в котел расширительные баки тоже освобождают от жидкости.

В системе отопления частного дома удобно устанавливать расширительный бак с заводским наполнением воздушной камеры воздухом или азотом давлением Р_о = 0,75 — 1,5 бар . Такую величину выставленного на заводе давления можно оставить без изменения, даже если она будет значительно больше рассчитанной по формуле Р_о . В большинстве случаев такого давления для систем отопления частного дома или квартиры вполне достаточно.

Встроенные в котел расширительные баки обычно уже заполнены воздухом или азотом до давления, указанного в инструкции к котлу. Перед установкой котла необходимо проверить давление воздуха в расширительном баке и, при необходимости, отрегулировать — закачать или спустить воздух.

Превышение начального давления над статическим минимум на 0,2 бар. необходимо для создания в системе давления, при котором снижается риск образования вакуума, парообразования и кавитации.

На следующем этапе бак присоединяется к системе отопления. Затем открывается вентиль подпитки и система отопления и бак заполняются теплоносителем с начальным давлением подпитки — Р_нач .

Часто производители котлов, например газовых, указывают в технической документации рекомендуемое начальное давление подпитки теплоносителя в системе. В инструкции также указывают минимальное давление теплоносителя, ниже которого котел просто не будет включаться в работу. В этом случае заполняют систему с начальным давлением, указанным в инструкции к котлу.

Далее, включаем котел и разогреваем систему отопления до максимальной рабочей температуры (например, 75 о С ). При нагревании из воды выделяется растворенный в ней воздух. Удаляем воздух из системы отопления. Следим за показаниями манометра и фиксируем величину давления в системе с расширившейся водой — Р_расш .

В заключении отключаем циркуляционный насос и снова включаем подпитку и доводим давление в системе при максимальной температуре теплоносителя до конечного — Р_кон :

где Р_кл — давление открытия предохранительного клапана системы отопления.

(например, если Р_кл = 3 бар. то давление в системе доводим до Р_кон <= 2,5 бар при температуре теплоносителя 75 о С )

Описанная выше методика настройки давления расширительного бака позволяет поднять до максимума эффективный полезный объем расширительного бака. Бак будет способен принять в себя наибольшее количество воды, и затем вновь отдать её системе. Это бывает полезно в случае, например, небольших протечек в системе. Бак сможет отдавать воду в систему длительное время — давление в системе будет снижаться с меньшей скоростью. Работоспособность системы отопления будет сохраняться более продолжительное время. Или, в результате охлаждения теплоносителя, давление в системе может снизиться ниже минимального, необходимого для включения котла. В этом случае автоматика не сможет запустить отопление в работу. При настройке давления по указанной выше методике риск такого развития событий снижается до минимума.

Эти преимущества, описанной здесь, методики настройки давления особенно актуальны для систем отопления загородных домов, куда хозяева заглядывают не каждый день.

Проверка целостности мембраны

Привести в действие на короткое время воздушный клапан (ниппель). Если из клапана истекает вода, бак нужно заменить, или, в баках со сменяемой мембраной, необходимо произвести замену мембраны.

Если необходимо удалить газ из воздушной камеры расширительного бака, перед этим обязательно следует опорожнить его водяную камеру, а не наоборот!

Перед тем, как снова наполнить бак водой, следует выставить требуемое предварительное давление в воздушной камере. При несоблюдении этих указаний существует опасность разрыва мембраны.

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e .

где, V_s — полный объем системы отопления; n% — коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%. при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

где n_v % — коэффициент расширения воды из таблицы выше; e_a % — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

На третьем этапе находим начальное давление в системе отопления — P_o . Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e . Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар .

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Высота водяного столба 6 м. отсюда начальное давление P_o = 6/10 = 0,6 бар .

Максимальная рабочая температура теплоносителя (воды) 90 о С. По таблице определяем коэффициент расширения n% = 3,55% .

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар .

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление. на которое рассчитан бак.

Статьи на эту тему:

Как выбрать мембранный расширительный бак системы отопления?

При нагревании любой теплоноситель расширяется и увеличивается в размерах. В результате давление в закрытой системе отопления постепенно растет и достигает критической отметки. Мембранный расширительный бак системы отопления предназначен предотвратить разрушение узлов и трубопровода вследствие расширения теплоносителя.

Устройство мембранного расширительного бака

Хотя мембранные расширительные баки в зависимости от производителя и предназначения могут отличаться, но некоторые детали остаются неизменными в любой приобретаемой модели. А именно:

Корпус из металла — обязательным условием производства баков является возможность выдерживать предельные нагрузки без нарушения герметичности.
Мембрана — должна быть высокоэластичной и способной реагировать на изменяющееся давление, связанное с нагревом теплоносителя. Одновременно к мембране предъявляются высокие требования относительно прочности. Обычно при производстве мембраны используют резину.

Устройство мембранного бака отопления для закрытых систем отопления подразумевает использование баков со сменными и несменными диафрагмами. У каждой конструкции есть как свои преимущества, так и недостатки.

Как работает мембранный расширительный бак

Принцип работы мембранного расширительного бака-накопителя основан на использовании физических законов. После нагревания теплоносителя происходит следующее:

Вода или антифриз начинает расширяться, в результате увеличивается его объем в системе.
Конструкция расширительного бака мембранного типа подразумевает его наполнение газом.
Мембрана является своего рода прослойкой между газом и теплоносителем.
При нагревании жидкость, расширяясь и создавая давление, поступает в бачок и вытесняет воздух или газ.
После того как давление теплоносителя падает газ выталкивает теплоноситель из бачка с помощью мембраны.
Работа клапана безопасности в системе отопления с мембранным баком заключается в сбросе излишнего давления газа в случае большого расширения теплоносителя. Клапан сброса давления обеспечивает безопасность работы системы в случае перегрева жидкости или антифриза.

Для нормальной работы отопления в мембранном баке должно быть давление соответственное высоте верхней точки. Если бачок устанавливается в двухэтажный дом и максимальная высота от котла на первом этаже до радиатора на верхнем 7 метров, тогда в расчеты принимаем 0,7 и прибавляем к нему 0,5. Получаем первоначальное давление при подаче теплоносителя в системе. Полученный коэффициент для бачка должен быть ниже на 0,2. Получается, что норма давления в расширительном бачке мембранного типа в этом случае 1 атм.

Как и все отопительное оборудование, мембранный бачок нуждается в обслуживании. В нем необходимо поддерживать соответствующее рабочее давление и заправлять газом или воздухом время от времени.

Виды расширительных бачков системы отопления

Каждый производитель вносит в конструкцию закрытого расширительного бачка нововведения. Но в основном все модификации можно разделить на несколько групп в зависимости от используемой мембраны. А именно:

Мембрана расширительного бачка в виде диафрагмы. Такое устройство больше напоминает бочонок, разделенный подвижной резиновой перегородкой. Поступая в свой отдел жидкость, наполняет резервуар, а после под давлением начинает сжимать газ, постепенно двигая мембрану. Это устройство не всегда эффективно для домов с малой отапливаемой площадью.
Круглые мембранные баки баллонного типа. В этом случае воздушная камера находится по периметру всего резервуара. Она окружает камеру для воды. Во время увеличения давления эта камера начинает расширяться подобно надуваемому резиновому шарику. Уникальность такого устройства состоит в том, что с его помощью удается более точно контролировать давление теплоносителя, даже в закрытых системах с небольшим объемом жидкости в трубопроводе.
Несъемная мембрана. Диафрагма крепится по всему периметру. Предназначены несъемные мембраны для использования в частных системах отопления и для обогрева коттеджей. Допускается ограниченное использование и монтаж в небольших промышленных объектах.
Бак со сменной мембраной. Представляют собой полую грушу. Съемные мембраны способны эффективно работать в системах с большой интенсивностью нагревания теплоносителя и высоким атмосферным давлением. Преимуществом такого устройства является возможность замены диафрагмы. Недостатком то, что к выполнению работ по смене мембраны предъявляются высокие требования. Не допускается перекоса мембраны при ее установке.

Роль расширительного бака в системе отопления не сводится исключительно к амортизации избыточного давления. Перед выбором подходящего устройства необходимо определить, с какой именно целью его планируют использовать.

Как рассчитать объем расширительного бака мембранного типа

Выбирая резервуар необходимо обращать внимание на следующие несколько показателей:

Диапазон температур, считающихся рабочими для устройства.
Эластичность мембраны.
Диффузионная устойчивость.
Динамические показатели.

Помимо этих четырех критериев важно произвести расчёт давления в отопительной системе с бачком мембранного типа. Данные о давление помогут подобрать наиболее подходящую модель бака. Требования к выполнению расчетов в сложных системах закрытого типа предъявляются высокие. Правильно сделать подсчеты можно по следующей формуле:

Объем расширительного бака для закрытой системы отопления составляет согласно этой формуле произведение объема системы V сис и коэффициента увеличения теплоносителя К (он составляет 4%) разделенное на эффективность самого бачка.

Можно также отдельно высчитать эффективность бачка с помощью другой формулы:

P — в данном случае является сокращением обозначающим максимальное и начальное давление. С помощью этих двух формул можно легко выполнить расчет и подобрать необходимую модель.

Кроме стандартного круглого устройства можно приобрести прямоугольный расширительный бак мембранного типа, он более удобен в эксплуатации и имеет привлекательный внешний вид.

Как установить расширительный бак мембранного типа

Установка расширительного бака в закрытой системе отопления выполняется достаточно просто. Единственным условием для подключения является понимание основных принципов работы. Выполнить монтаж можно соблюдая следующие рекомендации:

Расширительный бачок лучше установить перед, а не после циркуляционного насоса, это поможет избежать скачков в напоре. Остальных ограничений относительно места установки не существует.
После установки необходимо проверить соответствует ли рабочее давление устройства с тем, которое необходимо. Сделать проверку можно достаточно просто, если при подключении установить датчик давления в баке. Датчик, измеряющий давление в баке устанавливается непосредственно на входе. Если существующие показатели не соответствуют требуемым, необходимо сбросить воздух и прокачать устройство заново, до тех пор, пока напор диафрагмы не будет соответствовать требуемому.
Расширительный бачок при закрытой системе отопления правильно монтируется таким образом, чтобы впускной клапан (водяной патрубок) был направлен вниз. Это позволит слить теплоноситель, даже в случае выхода мембраны из строя. Некоторые модели имеют указатель уровня теплоносителя, позволяющий определить, выполнен ли слив жидкости из системы полностью.

Установка мембранного бачка является обязательным условием для монтажа схемы отопления закрытого типа. Некоторые котлы уже укомплектованы таким устройством, в таком случае при необходимости допускается монтаж дополнительного резервуара.

Расширительный мембранный бак для отопления: конструктивные особенности и принцип работы

Расширительный бак мембранного типа Reflex NG 140.

Расширительный мембранный бак — элемент закрытой системы отопления, предназначенный для компенсации теплового расширения теплоносителя и поддержания необходимого давления.

Примечание! Помимо применения в системах отопления, мембранные баки также используются в системах водоснабжения. Они «смягчают» гидроудары, возникающие при включении/выключении насосных станций, а также поддерживают постоянное давление в системе.

Конструкция мембранного бака

Расширительный мембранный бак для отопления представляет собой герметичный стальной корпус цилиндрической формы, покрытый красным эпоксидным лаком (также существуют баки, покрытые синим лаком, но они предназначены для холодной воды). В корпусе расположены 2 камеры: газовая и водяная, которые отделены друг от друга подвижной газонепроницаемой мембраной (диафрагмой), изготовленной из бутилкаучука. Благодаря такому материалу мембрана способна стабильно функционировать при различных температурах (от -10 до +100°C) и совершать до 100 000 циклов.

Устройство мембранного расширительного бака.

Мембрана практически полностью исключает взаимодействие теплоносителя и газа. Отсутствие такого взаимодействия позволяет дольше сохранять предварительное давление в газовой камере, что положительно влияет на срок службы бака.

Примечание! Современные высококачественные мембраны не просто вытягиваются под давлением расширяющегося теплоносителя, а как бы «прилипают» к стенкам бака. Такой принцип работы позволяет увеличить срок службы мембраны.

Обе камеры имеют одинаковое давление, что позволяет сохранить герметичность этого участка отопительной системы. Воздушная камера заполняется азотосодержащей смесью. При расширении теплоносителя азот спрессовывается, позволяя теплоносителю «войти» в водяную камеру.

Большинство современных мембранных баков для отопления имеют встроенный в корпус ниппель (схожий с обычным автомобильным), при помощи которого можно «подкачать» воздушную камеру, повысив в ней давление. Это можно сделать самостоятельно в домашних условиях при помощи насоса или компрессора. Однако следует помнить, что закачивать рекомендуется именно азот, а не воздух. Дело в том, что содержащийся в воздухе кислород будет вызывать ускоренную коррозию стенок корпуса бака, что неизбежно сократит срок службы устройства. Азот же является нейтральным и не способствует коррозии.

Настенное крепление бака + группа безопасности.

Хомутное крепление для расширительного бака.

Корпус бака обладает отводом с внешним резьбовым соединением, который упрощает процесс установки. В зависимости от модели резьба может быть:

У баков низкого давления (от 0,5 до 1,5 бар) – 3/4″ или 1″;
У баков среднего давления (1,5 бар) – 1″;
У баков высокого давления (от 3 бар и выше) – от 1″ до фланцевого соединения Ду 100;

Принцип работы мембранного бака

При запуске системы отопления, теплоноситель нагревается и увеличивается в объеме. Этот избыточный объем перемещается в водяную камеру расширительного бака. После остывания теплоносителя, давление в воздушной камере, выдавливает мембрану, тем самым вытесняя теплоноситель из водяной камеры обратно в отопительный контур.

Помимо этого, как уже было отмечено выше, мембранный бак поддерживает требуемое давление во всей системе отопления. Так например, если где-то произошла несущественная утечка теплоносителя, то во всей системе должно упасть давление, однако этого не происходит, т.к. давление в воздушной камере будет выталкивать мембрану, а с ней и теплоноситель обратно в систему, тем самым создавая ограниченную подпитку.

Мембранный бак с группой безопасности.

Мембрана может быть повреждена в результате неправильной эксплуатации:

Есть вероятность разрыва мембраны в случае, если при заполнении теплоносителем водяной камеры, не было создано необходимое давление в воздушной камере;
Перед спусканием газа из воздушной камеры, необходимо перекрыть и слить теплоноситель из водяной камеры.

Расчет бака

Нагрев на каждые 10°C дает увеличение объема теплоносителя в среднем на 0,3-0,4%. Исходя из этих данных рассчитывается необходимый объем бака.

Процент расширения теплоносителя (воды) в зависимости от температуры нагрева:

Температура теплоносителя (°С)

Важно! Любой мембранный бак для отопления оснащается шаровым краном со сливом, который позволяет перекрыть поступление теплоносителя к баку. Это необходимо для осуществления быстрой, удобной замены бака в случае его выхода из строя.

Расширительный бак открытого типа

В настоящий момент данная разновидность расширительных баков практически не используется, т.к. имеет следующие недостатки:

Открытый расширительный бак.

Теплоноситель находиться в постоянном контакте с воздухом, что приводит к завоздушиванию системы и появлению воздушных пробок. Поэтому необходимо регулярно удалять воздух или требуется установка сепаратора воздуха. В противном случае, воздух может привести к коррозии отдельных элементов системы отопления, а также к снижению теплоотдачи отопительных приборов;
Из-за постоянного нахождения теплоносителя в контакте с воздухом, происходит его испарение. Приходиться регулярно добавлять теплоноситель в систему;
Циркулирующие по отопительной системе воздушные микропузырьки создают неприятные шумы в трубах и радиаторах, а также приводят к преждевременному износу деталей циркуляционного насоса (лопастей и подшипников). К тому же, микропузырьки «снижают характеристики» циркуляционного насоса;
В отличии от мембранного бака, который может быть установлен в любой точке системы (рядом с котлом, в подвале,…), расширительный бак открытого типа устанавливается только в наивысшей точке. Это приводит к удорожанию системы, т.к. необходимо использовать дополнительные трубы и фитинги для монтажа бака в верхней точке.

Расширительный бак для системы отопления, давление, принцип работы

На прошлой неделе обнаружилась одна неприятность, возможно, знакомая многим владельцам загородной недвижимости или квартир с автономным газовым отоплением — потёк отопительный котёл.

Течь обнаружилась среди ночи, когда в тишине я услышал явственное бульканье воды в радиаторах отопления — поскольку в норме такого явления не должно быть как класса, то пришлось вставать и идти в подвал, в котельную, проверить, как там и что.Как и ожидалось, причина подсоса воздуха в систему отопления оказалась проста — из-под фильтра и фитинга крепления «обратки» довольно сильно капало, а манометр, показывающий давление в системе отопления, был практически на нуле:Вернее, это была причина булькания воздуха в радиаторах, а вовсе не причина возникновения нештатной ситуации, разбирательство с которой пришлось отложить до выходных, просто временно долив в систему воду и подставив под капель ведро. В субботу решил заняться диагностикой системы и устранением причин возникновения течи.Из предыдущего опыта мне уже было известно, что основная причина внезапных течей системы отопления — это постепенное падение давления воздуха в гидроаккумуляторе и повышение давления в системе путём долива.Причиной долива может быть постепенное усыхание и деформация резиновых уплотнителей, в результате которых система начинает потихоньку подтекать.Поскольку нормальный хозяин не станет заниматься ремонтом таких мелочей посреди отопительного сезона, а просто предпочтёт, как и я, немного долить теплоносителя, то вполне возможна ситуация, что в какой-то момент теплоносителя окажется более, чем нужно.Если гидроаккумулятор начинает травить воздух, то рано или поздно с течением времени может оказаться, что воздух из расширительного бака окажется практически весь заменен на воду — которая, как известно, не сжимается, и потому откроется внезапная течь ;)В моём случае определенную роль сыграла и система подвески расширительного бака, приобретённая в своё время в Леруа-Мерлен и представлявшая собой обыкновенный металлический хомут, прикреплённый к стене:Поскольку бак снизу ни на что не опирался, со временем под тяжестью воды в расширительном баке на 35 литров фитинг котла сместился вниз, тем самым спровоцировав еще и течь в разъёме. Решив раз и навсегда избавиться от подобного косяка, я из отрезка металлического уголка и пары кусков профильной трубы сварил кронштейн, покрасил и прикрутил его к стене, а затем поставил расширительный бак на него, использовав хомут лишь в качестве дополнительного крепления.Заодно вварил в трубу подачи пару уголков и боковой отвод, что позволило, сместив расширительный бак влево, дополнительно разгрузить узел крепления трубы к котлу.Дополнительно на ввод расширительного бака вварил разъёмную «американку» — дабы в случае чего можно было легко поменять расширительный бак, не прибегая к разрезанию и сварке труб:

Накачал расширительный бак, поднял давление в системе отопления до нормального — и расслабился ;))Однако не тут то было — в ночь на воскресенье бульканье повторилось ;))Давление снова было практически на нуле, хотя воды практически не утекло — и я заподозрил неисправность расширительного бака, постепенно стравившего накачанный воздух.Наиболее слабым звеном расширительных баков закрытого типа и гидроаккумуляторов является ниппель — со временем резиновая прокладка его крепления усыхает, и бак начинает травить воздух в месте крепления к баку ниппеля. Второй причиной нреисправности бака может быть порыв внутренней резиновой «груши»:И третья возможная причина — течь металлического фланца.

Фланец оказался почти точь-в-точь таким же, как и почивший в бозе — разве что 6 отверстий под болты у него оказались просверленными на радиусе миллиметра в 4 меньше от центра фланца, чем нужно. ;))Однако это меня ни грамма не расстроило — при помощи дрели, толстого сверла и круглого напильника я сделал эти отверстия овальными, увеличив их расстояние от центра на недостающие миллиметры, после чего фланец был водружен на место и притянут всеми 6 болтами — и вот таким макаром отремонтированный гидроаккумулятор служит мне второй год ;))Аналогичным образом я поступил и с красным 35-литровым расширительным баком — фланец был откручен и снят, резиновая груша вынута, промыта, вытерта досуха и тщательно осмотрена на предмет наличия трещин и порывов.Груша оказалась целой и признана годной к дальнейшей эксплуатации, и тогда настала очередь ниппеля.Просунув руку в отверстие, ранее закрытое фланцем, я при помощи плоскогубцев предотвратил вращение ниппеля в то время, пока снаружи отворачивал гаечным ключом крепящую ниппель гайку. Место посадки фланца ниппеля было зачищено от следов ржавчины, я подобрал подходящую по диаметру ниппеля новую резиновую прокладку, смазал всё это добро сантехническим силиконом и собрал ниппель в обратной последовательности.Резиновая горловина груши также была смазана силиконовым герметиком и затем уже прижата предварительно очищенным от отслоившейся краски и заново покрашенным из баллончика фланцем.Отремонтированный расширительный бак я вынес на улицу, где и накачал автомобильным компрессором, дабы не изнурять себя велосипедным насосом ;))

И вроде заработало ;))

Строение бака и его применяемость

Для чего вообще нужна компенсация объёма воды? Это связано с физическим явлением, которое всё мы изучали ещё в школе. На картинке снизу видно, как в процессе нагрева постепенно растёт столбик уровня воды в колбе. Если ей некуда будет двигаться (сосуд герметичный), увеличивающееся давление будет способствовать разрыву стенок.

Наглядный процесс расширения жидкости

Каким образом изменяющийся объём жидкости компенсируется в баке? Всё очень просто: внутренняя полость бачка разделена тонкой эластичной перегородкой (мембраной), в нижнюю часть которой поступает из трубопровода излишек нагретой воды. В верхней части находится воздух либо азот, который при отсутствии воды заполняет весь бак. При поступлении жидкости избыточный объём воздуха автоматически стравливается через имеющийся на торце ёмкости клапан.

Принцип – проще не бывает

В общем, в любых системах, имеющих кольцевые (замкнутые) контуры, обязательно нужна компенсирующая ёмкость. Однако её объем неравнозначен количеству поступающей воды, так как на 2/3 бачок всегда заполнен воздухом.

Примечание! Размер бака подбирается в зависимости от характеристик системы, а сам он может быть установлен не только на отопление, но и на горячее или холодное водоснабжение и работать как обычный гидроаккумулятор.

Преимущества и особенности расширительного бака

К преимуществам такого устройства как расширительная ёмкость, можно отнести:

экологичность резины, из которой изготавливаются мембраны;
возможность использования для воды любого качества;
простейший процесс подкачки и стравливания воздуха;
отсутствие испарения — а, соответственно, и потери теплоносителя;
несложный и быстрый монтаж, не требующий существенных затрат.

На заметку. Главная функция такого бачка заключается в поддержании равнозначного давления между наполненными водой и воздухом частями, и обеспечения стабильного напора во всей системе за счёт предотвращения возникновения ненужных нагрузок.

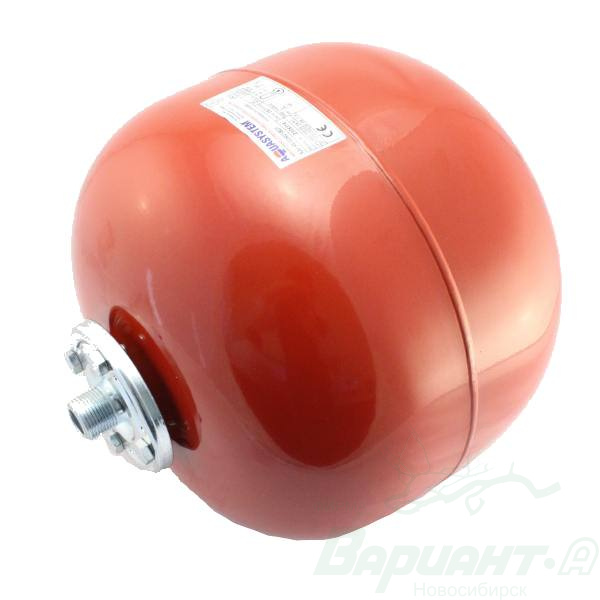

Очень удобны в эксплуатации бачки со съёмной мембраной, вход в корпус которых закрыт фланцем на шести болтах. Открутив их, можно быстро и просто заменить мембрану. Но существуют и модели с несъёмной диафрагмой, в которых вход в ёмкость завальцован. В них мембрана имеет не грушевидную конфигурацию, а представляет собой разделяющую полость бака диафрагму.

Открутив фланец, можно легко заменить мембрануКонфигурация съёмной мембраныВместо снимающейся муфты завальцовка, разобрать бак такой невозможноБачок с несъёмной диафрагмой

Цены на мембранные расширительные баки

~~Мембранные расширительные баки~~

Производственные и эксплуатационные нюансы

Наружное окрашивание баков производится на автоматической линии путём нанесения порошковой краски с запеканием, в результате чего получается очень качественное и долговечное покрытие. Что касается цвета, то он выбирается производителем не столько по принципу: холодная вода – отопление, а скорее для визуального выделения той или иной серии моделей.

Плоские бачки с небольшим литражом

Да, бывает, что бак предназначен исключительно для холодной воды, и его нельзя ставить на отопление. Но большинство производителей делает расширительные ёмкости универсальными, так как здесь всё зависит всего лишь от качества мембранной резины.
Другое дело, что для холодной или горячей воды обычно нужен бак большего размера, чтобы в системе всегда имелся запас воды. На отоплении этого не требуется, поэтому расширительные бачки могут иметь совсем небольшой литраж (от 5 л).
Предназначенные для теплоносителя ёмкости могут иметь белое или серое покрытие, но всё же чаще их окрашивают в красный — цвет, который в сознании любого человека ассоциируется с горячим.
Все необходимые характеристики указаны производителем на шильдике, наклеенном с тыльной стороны корпуса. Это полный литраж бачка, минимальное и максимально допустимое давление. Характеристики бачка на этикетке
Нужное количество воздуха, обеспечивающее минимальный показатель давления, закачивается на заводе, и в большинстве случаев его достаточно для нормальной работы среднестатистической автономной системы. Но оно должно соотноситься с рабочим давлением, которое должно на 0,2 атмосферы превышать минимальное.
То есть, в данном случае оно должно быть настроено на 1,7 атм. Если же вам нужно, чтобы оно было больше – например: 2,2 атм, то и минимальное значение нужно поднять до 2 атм путём подкачки воздуха.

Спускной воздушный клапан

Подкачка осуществляется обычным велосипедным наносом через спускной клапан (ниппель) — до того, как ёмкость начнёт заполняться водой.

Видео — Принцип работы расширительного бака отопления

Замена съёмной мембраны

Таблица 1. Процесс замены мембраны

Шаги, фото	Комментарий
Шаг 1 – стравливание воздуха	Прежде чем вы начнёте разбирать бачок для замены груши, вам нужно снизить до нуля имеющееся в нём давление. Для этого необходимо стравить воздух, снят защитный колпачок с клапана и нажав пальцем на спускной язычок.
Шаг 2 – откручивание болтов	Берёте разводной ключ или трещотку, и отвинчиваете шесть болтов на муфте.
Шаг 3 – снятие муфты	После откручивания последнего болта муфта легко снимается.
Шаг 4 – удаление старой мембраны	Резиновая «груша» просто вынимается из ёмкости…
Шаг 5 – установка новой мембраны	… а на её место устанавливается запасная мембрана.
Шаг 6 – распрямление горловины	Вставив в корпус бачка новую мембрану, нужно рукой аккуратно распределить её внутри, чтобы не было складок. Особое внимание следует уделить горловине, которая должна располагаться чётко по устью бачка и плотно к нему прилегать.
Шаг 7 – установка фланца	Далее действуете в обратном порядке: прикладываете к горловине фланец…
Шаг 8 – закрепление болтами	… крест-накрест прикручиваете болты …
Шаг 9 – закачка воздуха	… и закачиваете насосом воздух до минимального давления.

Где и как устанавливается бачок

Теплоноситель в индивидуальных системах отопления может двигаться самотёком, или же за счёт создаваемого насосом напора. Но в любом случае её необходима ёмкость, которая будет компенсировать расширение. Не нужно это только если нагрев воды осуществляется газовым котлом, так как в нём имеется встроенный бачок.

Расширительная ёмкость внутри газового котлаСистема на основе твердотопливного котла требует установки расширительного бакаСхема с электрическим котлом

Цены на популярные модели нагревателей косвенного нагрева

~~Нагреватели косвенного нагрева~~

При выборе места для установки бачка нужно учитывать такие требования:

Он должен находиться в том же помещении, что и котёл.
К бачку должен быть обеспечен беспрепятственный доступ.
Его можно установить на пол или повесить на кронштейн. При этом входной патрубок обязательно должен быть снизу, хотя у некоторых моделей он располагается сбоку. В любом случае воздушная камера должна быть выше водяной – так воздух не будет попадать в камеру с водой, и провоцировать возникновение кавитационных явлений.
Если ёмкость вешается на стену, то подводящий к ней трубопровод должен быть закреплён самостоятельно, чтобы не создавать нагрузки своим весом.
К стене можно крепить только бачки с небольшой вместимостью, и только когда есть уверенность в её достаточной несущей способности.
Между корпусом бачка и стеной должен быть зазор достаточный для того, чтобы производить визуальный осмотр.
Трасса трубы должна подходить к месту подсоединения наиболее коротким путём.

При таком расположении бака воздух может попадать в водуПодводка трубы снизу – это более правильноВариант установки бачка на стене

Лучшим местом для установки компенсационной ёмкости считается обратный трубопровод, между циркуляционным насосом и котлом. Здесь температура воды (или другого теплоносителя) минимальна, что является для резиновой мембраны щадящим режимом работы. Хотя, бачок может быть установлен и на подаче. Никакой ошибки при этом не будет – правда, чаще придётся менять мембрану.

Там, где нет централизованной подачи нагретой воды и не подведён газ, водогрейное оборудование, работающее за счёт электроэнергии, является единственным шансом на комфортное обустройство домашнего быта. Как выбрать водонагреватель электрический накопительный для квартиры? В специальной статье рассмотрим, в чём их особенности и отличия, каков принцип работы, размещения и установки.

Видео — Как самостоятельно поменять мембрану

<index>Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:Мембранный расширительный бак

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Рекомендуем к прочтению:Закрытая система отопленияОдин из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

</index>

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Содержание:

1 Настройка показателей в новом расширительном бачке перед пуском системы
2 Как измерить и отрегулировать давление в расширительном бачке

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см². Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
Открутить колпачок ниппеля и подсоединить к нему насос;
Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Обслуживание расширительного бака:

Раз в пол года проверка внешних повреждений, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
Раз в пол года проверка начального давления газового пространства Pг, на соответсвие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену (если она заменяема).
При длительном бездействии расширительного бака, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.

Проверка начального давления газового пространства в расширительном баке. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы отопления, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке — через тот же ниппель бак следует накачать компрессором (возможно автомобильным).

Проверка целостности мембраны. Если во время проверки давления газового пространства после дренирования воды через дренажный кран пошёл воздух, а давление в газовой полости упало до атмосферного вЂ” пробита мембрана.

Возможные неисправности расширительного бака

Неисправность	Возможная причина	Устранение
Давление в системе отопления колеблется и даже при незначительных температурах превышает допустимое	Отсутствие сжатого воздуха (азота) в расширительном баке	Закачать воздух автомобильным компрессором
—	Повреждена мембрана	Заменить мембрану оригинальной (рекомендуется в сервисном центре)
—	Повреждён корпус	Восстановить целостность корпуса обеспечивающую герметичность (рекомендуется в сервисном центре)
—	Ниппель воздушной полости не обеспечивает герметичности перекрытия	Продуть ниппель и восстановить расчётное давление в воздушной полости
—	Недостаточный объём расширительного бака	Проверить Расчёт объёма расширительного бака
Течь воды из воздушного клапана	Повреждена мембрана	Заменить мембрану оригинальной (рекомендуется в сервисном центре)
Давление воды ниже нормы (теплоноситель не доходит до верхней точки системы отопления)	Отсутствие сжатого воздуха (азота) в расширительном баке	Закачать воздух автомобильным компрессором

Ремонт расширительного бака. Если в результате диагностики было обнаружено повреждение мембраны, её необходимо заменить. Клеить мембрану не рекомендуется, так как циклическое растяжение-сжатие, разрушающе для клееных соединений.

Порядок замены мембраны

Отсоедините расширительный бак от системы отопления и дренируйте его.
Сбросьте давление газовой полости через ниппель в верхней части бака.
Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
Извлеките мембрану из отверстия в нижней части корпуса.
Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус расширительного бака.
Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака). Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
Смонтируйте на корпус фланец мембраны.
Установите предварительное давление воздуха в расширительном баке. Проверьте на утечки и присоедините бак к системе отопления.

Внимание!

Замена частей допускается лишь оригинальными запчастями от производителя бака.

Заполнять воздушную камеру лучше всего инертным газом, например азотом.

Прежде чем удалить газ из воздушной камеры следует слить из бака воду.

Ресурс службы расширительного бака снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.

Назначение

Принцип работы

Устройство и конструкция

Расчёт и подбор

Требования норм

Технические характеристики

Схема подключения

Установка и монтаж

Настройка давления

Обслуживание и ремонт

Купить и Цена

Используемые источники:

https://honzales. livejournal.com/191729.html
https://remont-book.com/membrannyj-rasshiritelnyj-bak-dlya-otopleniya/
https://otoplenie-doma.org/rasshiritelnyj-bak-dlya-otopleniya.html
https://aquaservice.su/kak-proverit-i-nastroit-davlenie-v-rasshiritelnom-bake-otopleniya/
http://www.ktto.com.ua/remont/brh

Мембрана для гидроаккумулятора: замена, материал сменной мембраны

Сегодня почти в каждом жилом коттедже, на даче и прочих постройках, которые требуют водоснабжения, применяются насосные станции, и все они состоят из 2-х частей:

Непосредственно насос, отвечающий за накачивание воды.

Гидроаккумулятор, который, как и следует из названия, аккумулирует воду и поддерживает должный уровень давления во всей системе. Можно также устанавливать гидроаккумулятор в отдельности от насоса.

Именно поэтому так важно рассмотреть ключевые детали бака гидроаккумулятора, а именно резиновые мембраны, так как именно она выполняет все основные функции (разделяет агрегат на 2 воздушный и водяной резервуар). Рано или поздно наступает момент, когда необходимо осуществить замену, и пользователь встает перед выбором: остановиться на съемной мембране или нет? Какая будет лучше? И корректно ли поставлен этот вопрос?

Съемная и несъемная мембраны

Вечного двигателя не существует, поэтому, конечно, мембрана выходит из строя, правда, на практике, это происходит намного раньше, чем планировалось, так как в теории она должна прослужить верой и правдой порядка 5-10 лет. Но чаще всего она рвется о стенки бака, когда давление должным образом не контролируется оператором, и воздух уходит.

Если вернуться к изначальной постановке вопроса, какую выбрать мембрану: съемную или нет, то нужно рассмотреть эти 2 вида более подробно:

Подавляющее большинство моделей современных гидроаккумуляторов предполагают наличие внутрисъемных мембран, например, известный производитель Reflex UNIPUMP. Так как материал изнашивается, вопрос замены позволяет без труда быть решенным.
Впрочем, иногда встречаются и модели агрегатов, в которых мембрана (ее здесь еще принято называть диафрагмой) несъемная. Как правило, на такие гидроаккумуляторы цена существенно меньше, чем у аналогов со съемной мембраной. В этой ситуации замена невозможна. Отталкиваясь от практического опыта, можно сказать, что подобные баки будут выходить из строя абсолютно с такой же периодичностью, ибо ремонту они не подлежат, и потратиться придется на новый бак. Яркий пример таких баков – модели PressureWavePWB 2/,24 LH,WiloA 24-H и многие другие.

Ответ на вопрос, какой вариант мембраны выбрать (съемную или нет) очень прост. Если у вас есть возможность, лучше потратить большую сумму, но приобрести бак со съемным типом мембраны, обеспечив себе возможность в случае ремонта осуществить его без каких-либо сложностей. Но, так как баки с диафрагмой вместо мембраны не получили распространение в нашей стране, то и купить такой бак будет сложно.

Кроме того, стоит обратить внимание на другие параметры, не менее актуальные для мембран. О них и пойдет речь далее.

Выбираем материал мембраны

Другой не менее важный вопрос – из какого материала должна быть изготовлена мембрана для гидроаккумулятора. В том случае, если насосная станция обеспечивает питьевой водой, то следует четко понимать, что так или иначе вода неизменно взаимодействует с материалом груши, поэтому перед покупкой важно убедиться, что груша выполнена строго из пищевого материала (если вода применяется для технических нужд – это не принципиально. Всего имеется 5 основных типов:

Natural – натуральная резина (из каучука), которая считается наиболее гибкой из всех, однако по прошествии определенного времени вода может начать просачиваться через стенки. Актуальна груша из этого материала для воды с температурой в диапазоне -10/+50 градусов.

Butyl – бутиловая искусственная резина, которая также оптимальна для контакта с питьевой водой и соответствует всем установленным санитарным нормам. Она не так эластична, как предыдущий вариант, но гарантирует более длительный срок эксплуатации. Подходит для воды в температурном диапазоне -10/+99.

EPDM — один из наиболее часто встречающихся искусственных материалов для производства в этой сфере.

SBR — этот тип чаще всего используется в расширительных бачках систем отопления.

Наконец, Nitril — этот материал не подходит для контакта с питьевой водой, грушу из него стоит приобретать, когда речь идет о маслах и горючем.

Таким образом, думая о том, кукую мембрану выбрать, стоит делать ставку на сохранность собственного здоровья, поэтому так важно выбрать правильный материал для груши/мембраны гидроаккумулятора. В нашей стране практически 95 % мембраны EPDM и искать другие порой бессмысленно.

Процесс замены мембраны

Без преувеличения можно сказать, что процесс замены мембраны в баке очень простой и увлекательный, и с ним можно справиться, не имея каких-то особенных навыков и знаний. Достаточно следовать предложенной ниже инструкции:

Для начала обесточивается система, выключается насос из сети, а после сбрасывается давление путем открытия крана
На втором этапе откручиваются болты, и снимается фланец.

Вынимается старая мембрана.

На ее место ставится новая.

Обратно устанавливается фланец, а затем прикручиваются на свои места болты.

Обязательно следует накачать в систему воздух 1,4-1,5 бар.

Теперь можно подключить гидроаккумулятор к системе водоснабжения, только не забывать производить проверку давления в баке.

Подводим итоги

Чтобы резюмировать все написанное выше, выделим несколько ключевых пунктов:

На практике, какой тип мембран лучше, съемный или несъемный?

Оптимально выбирать такие баки, в которых можно без труда поменять мембрану, так как, если бак будет с диафрагмой (несъемный тип), сделать это будет невозможно, что, естественно, влечет за собой дополнительные траты.

На что обращать внимание при выборе мембраны, какие характеристики должны быть учтены?

Обязательно учитывайте при приобретении следующие факторы:

рабочий температурный диапазон в системе;

срок эксплуатации;

динамика работы системы;

устойчивость к диффузии.

Стоимость, производитель играют второстепенную роль.

Какие формы мембраны лучше выбирать?

Сегодня в продаже можно найти следующие мембраны по форме:

Баллонная

Шаровая

Грушевидная (применяется в вертикальных баках больших размеров).

Диафрагменная – это тот самый несъемный тип.

Всем, кто заинтересовался мембранной для гидроаккумулятора, предлагаем воспользоваться помощью высококвалифицированных экспертов фирмы «ALFATEP». Просто позвоните по телефону 8 (495) 109-00-95, и наши сотрудники проконсультируют вас по интересующим вопросам.

Мембраны и комплектующие для гидроаккумуляторов

Мембрана для гидроаккумулятора – важная составляющая электрооборудования

Мембрана — одна из самых важных деталей в конструкции гидроаккумулятора. Она вставляется в металлический бак и делит аппарат на 2 части – воздушную и водяную. Имеет характерную округлую форму, поэтому ее часто называют «грушей». В малых мембранах помещается до 100 литров воды, в больших – свыше 100. Такая конструкция эффективно выполняет свою непосредственную функцию — закачку воды при включенном баке.

Наполнение мембраны гидроаккумулятора происходит до тех пор, пока давление не получит максимального уровня. Он выставлен на реле давления насоса. В этот момент насос отключается. Вода же будет поступать в краны с привычным напором – под давлением сжатого воздуха. Таким образом экономится электроэнергия, увеличивается срок службы оборудования. Ведь насос в это время не работает. Купить мембрану для расширительного бака также полезно еще и тем, что минимизируются скачки давления в момент включения оборудования.

Мембрана для гидроаккумулятора – это не «вечный двигатель»

В ходе эксплуатации эта деталь подвергается серьезным нагрузкам. На нее влияют колебания температуры, обязательные растяжения и сжатия. Она же изготовлена из резины или каучука и не может «терпеть» деструктивные факторы вечно. Поэтому мембрана для гидроаккумулятора нуждается в периодической замене. Причем осуществлять это нужно раз в год (при очень «суровых» условиях эксплуатации).

Существуют мембраны для гидроаккумулятора систем водоснабжения и отопления. Детали для водопровода эксплуатируются при температуре от 0 до 70 градусов и давлении в 7 бар. Такие мембраны для гидроаккумуляторов изготавливают из каучука. Запчасти для отопительных систем производятся из особого материала под названием EPDM (ЭПДМ). Это разновидность резины, которая устойчива к сильному давлению и высокой температуре. Она нормально функционирует в диапазоне от -10 до +99 градусов и 8 барах. Резиновая мембрана для гидроаккумулятора системы отопления имеет черный окрас.

Если эта деталь пришла в негодность, ее можно поменять самостоятельно. От вас потребуется только следовать инструкции:

Отсоедините гидроаккумулятор от остального оснащения. Снимите шланг, открутив гайку. Далее стравите газовое давление в воздушной камере. Для этого выпустите воздух, немного открутив ниппель. Отвинтите болты, чтобы снять фланец мембраны. Он расположен около патрубка для соединения.
Открутите гайку, закрепляющую держатель мембраны. Ее вы найдете вверху корпуса. Извлеките мембрану гидроаккумулятора через отверстие внизу корпуса. Внимательно осмотрите внутренние стенки. Если на них имеются загрязнения или ржавчина, удалите. Промойте и просушите «внутренности» перед установкой новой резиновой мембраны.
Возьмите держатель и всуньте в отверстие, расположенное вверху груши гидроаккумулятора. Закрутите болт и поместите мембрану в корпусе. Поместите держатель в пространство на дне конструкции. Зафиксируйте его гайкой и установите фланец мембраны гидроаккумулятора. Задействуйте пробное давление. Протестируйте нет ли утечек. Если все в норме – подключайте конструкцию к системе.
Определить поломку мембраны – очень просто. Такое бывает, если сам аппарат функционирует, но подача воды не происходит. Скорее всего вы найдете разорванные участки резины. Некоторые хозяева решают эту проблему склеиванием. Но вскоре они понимают, что такой способ неэффективный и все равно придется купить мембрану для гидроаккумулятора. К остальным признакам поломки данной детали относят:

- меняющийся напор воды, которая течет то толстой, то тонкой струйкой с непродолжительными всплесками;
- стрелка давления хаотично меняет свое положение.

Хотя необязательно они указывают на поломку мембраны гидроаккумулятора. Лучше проверьте так ли это и стравите воздух из системы с помощью ниппеля. Если из него выйдет вода, будьте уверены, вы имеете дело именно с разрывом мембраны. Отсутствие воды в ниппеле указывает на то, что сломаны другие запчасти гидроаккумулятора. Возможно падение давления происходит из-за трещин в корпусе. Проверьте эту версию тоже, и, если ваши догадки подтверждаются, примите соответствующие меры. Например, мелкие трещины заделайте при помощи холодной сварки.

Мембрана гидроаккумулятора – особенности приобретения

Гидроаккумуляторы могут использоваться отдельно или в паре с насосом. Автономный способ актуален, когда применяется емкость большого объема. Для большинства частных домов и коттеджей достаточно обычной насосной станции. Конструкция и назначение данного элемента такая же. В случае ее поломки наблюдаются такие же признаки, как и с гидроаккумулятором. И, если они присутствуют, лучше не экономить, а все-таки купить мембрану для насосной станции. Конечно, многие не спешат это делать из-за высокой стоимости. В интернет-магазине Voltar вы найдете подходящую грушу для гидроаккумулятора. Цена любой из моделей оправдана качеством и надежностью. Вы на долгое время забудете, что такое проблемы с водоснабжением. Кстати, вы можете легко и быстро решить проблемы с мембраной для насоса, оформив заказ с доставкой в Киев, Одессу, Харьков и другие города Украины.

Различные мембранные решения для расширительных баков

CIMM предлагает широкий спектр мембранных баков, подходящих для любых целей, вместе с индивидуальными решениями, специализируясь на производстве расширительных баков со сменными мембранами и фиксированными диафрагмами. Обе модели мембран, независимо от того, являются они взаимозаменяемыми или фиксированными, всегда производятся в соответствии с действующими отраслевыми правилами, проверены десятилетиями исследований и разработок и, следовательно, могут использоваться для всех предполагаемых целей.

CIMM, благодаря своему ноу-хау, в полной мере использует характеристики различных типов мембран, зная, как добиться максимальной эффективности с самого начала — в процессе установки, в зависимости от размера резервуаров — до конца, поэтому что они всегда могут работать в оптимальных условиях без особого стресса. Почти все расширительные баки CIMM, используемые в системах отопления для котлов, представляют собой плоские сосуды (круглые или прямоугольные) с фиксированной мембраной (или диафрагмой).

Их отличные характеристики в бойлере обеспечиваются меньшей площадью диафрагменной мембраны, которая с течением времени увеличивает давление предварительной зарядки в емкости. Кроме того, во время рабочих циклов фиксированные мембраны совершают только поступательное движение, что означает, что они не подвержены растяжению или уменьшению толщины, и это значительно увеличивает их средний срок службы.

Вот преимущества фиксированной мембраны, используемой в расширительных баках CIMM для систем отопления:

Превосходные характеристики данной продукции в системах отопления;
Увеличена максимальная продолжительность предварительной зарядки при высоких температурах;
Устранение растяжения и утонения толщины резины;
Увеличенный срок службы мембраны.

CIMM выбирает резервуары, используемые в санитарных системах, со сменными (или имеющими форму шара) мембранами, поскольку они повышают производительность резервуара и экономят энергию. Уменьшая накопление воды внутри расширительного бака, сменная мембрана предотвращает контакт воды с металлическими частями резервуара, устраняя любые коррозионные явления и избегая любого риска загрязнения воды и возможного распространения вредных бактерий.

В качестве дополнительной защиты CIMM S.П.А. на контрфланце всегда устанавливается заглушка из полипропилена, разрешенного для использования в домашних условиях.

Подводя итог, вот преимущества сменных мембран, используемых в расширительных баках CIMM для систем водоснабжения:

Повышенная производительность судна;
Максимальная пропускная способность воды;
Значительное снижение потребления энергии;
Легко заменяемый;
Исключение риска загрязнения, так как вода никогда не контактирует с металлическими частями резервуара;
Устранение возможной коррозии;
Покрытие из полипропилена обеспечивает дополнительную защиту от коррозии и окисления;
Устранение риска загрязнения питьевой воды;
Увеличенный срок службы мембраны и резервуара.

Техническая поддержка Мембрана VS Мембрана | Расширительные сосуды | Резервуары высокого давления | Теплообменники

Почему мембранный сосуд предпочтительнее мембранного

Varem провела серию испытаний в своих лабораториях, чтобы проверить работу своих емкостей для насосных систем и сравнить их с другими продуктами на рынке.

В частности, он провел серию параллельных испытаний сосудов с баллонной мембраной и с мембранной мембраной, которые доказали значительное превосходство первого решения, использованного Varem, в данных условиях, а также привлекли внимание к ограничениям второе решение.

Мембранный сосуд	Мембранный резервуар

Испытание проводилось в соответствии с циклическим тестом EN13831, указанным в Директиве PED 97/23 / EC, который обеспечивает правильную работу продукта в течение 50 000 циклов при средней температуре 30 ° C.

Естественно, одним из наиболее важных аспектов для определения правильной работы расширительного бака является полный слив содержащейся воды в течение всего периода испытания.Поэтому мы проводили испытания, уделяя пристальное внимание этому аспекту, отслеживая характеристики двух сравниваемых продуктов в двух ситуациях: с отключенным насосом при 3 барах и 5 барах.

Вариант 1: давление отключения 3 бара

При давлении отключения насоса 3 бара расширительный бак заполняется полезным объемом воды, эквивалентным 25% от номинального значения.Например, бак номиналом 100 л содержит 25 л воды.

В этой конфигурации сравнение двух типов танков показало, что испытание прошло без проблем.

Вариант 2: давление отключения 5 бар

При давлении отключения насоса 5 бар расширительный бак заполняется полезным объемом воды, эквивалентным 50% от номинального значения.Например, бак номиналом 100 л вмещает 50 л воды.

В этой конфигурации сравнение двух типов резервуаров показало значительное снижение пропускной способности мембранного резервуара, которая, начиная с 4000 циклов, составляла 20%. В случае бака на 100 л полезный объем сливаемой воды уменьшился с ожидаемых 50 л до 40 л.

Анализ резервуаров в конце 50 000 циклов испытаний выявил причины этой ненормальной реакции мембранного сосуда.

Раствор с давлением отключения 5 бар вызвал деформацию мембраны диафрагмы в области крепления, как показано на изображениях ниже:

Фактически, эта область подвергается повышенному напряжению при увеличении давления внутри емкости, в отличие от мембранных емкостей, в которых давление распределяется равномерно по всей поверхности мембраны.

Как прямое следствие этого, диафрагма ведет себя ненормально, как показано в последовательности изображений ниже:

Резина растягивается до тех пор, пока не блокирует вход / выход воды, прежде чем полностью прилипнет к внутренним стенкам емкости, удерживая 20% полезного объема воды внутри емкости.

Эта ситуация создает два отрицательных последствий для работы системы:

Повышенное потребление электроэнергии
Уменьшение полезного объема сбрасываемой воды вызывает прямо пропорциональное увеличение количества запусков насоса и, как следствие, увеличение потребления электроэнергии
Ухудшение качества воды
Присутствие 20% воды, остающейся внутри резервуара, вызывающее проблему неправильной циркуляции жидкости со значительным застоем, имеет прямое следствие снижения качества воды в системах, используемых для санитарного водоснабжения, так как а также подверженность риску заражения легионеллой.

Таким образом, мы заключаем, что в системах с давлением, превышающим 3 бар, настоятельно рекомендуется использовать мембранные сосуды.

— ZILMET USA Corp.

ULTRA PRO TANKS — это расширительные баки со сменными мембранными мешками для пищевых продуктов, которые можно использовать как в системах отопления, так и в насосных системах.

МАКСИМАЛЬНАЯ ВЫТЯЖКА благодаря особым конструктивным характеристикам, ее вместимость намного превосходит емкость имеющихся на рынке резервуаров.

УСТРАНЕНИЕ КОМПРЕССОРА как устройство подачи воздуха больше не требуется для воздушной подушки, так как воздух отделяется от воды резиновой мембраной, которая поддерживает постоянное давление в расширительном баке.

ULTRA PRO TANKS также можно использовать с агрессивной водой или при наличии блуждающих токов (с фланцем из нержавеющей стали), поскольку вода касается только мембраны, а НЕ расширительного бачка. Его спроектированная конструкция обеспечивает быструю и простую процедуру установки и не требует обслуживания.

МАКСИМАЛЬНЫЙ СРОК СЛУЖБЫ МЕМБРАНЫ ГАРАНТИРУЕТСЯ, так как она не изгибается и не трется о стенку расширительного бачка. Он закреплен вверху на соединении, а внизу на фланце. Это делает срок службы расширительного бака практически неограниченным, поскольку мембрана является заменяемой.

Технические характеристики
Макс. рабочее давление	См. Таблицу P.MAX
Рабочая температура	-10 / + 99 ° С
Заводская предварительная зарядка	См. Таблицу P.ПРЕЧ.

ULTRA-PRO CE ЭКСПОРТ

Размеры
МОДЕЛЬ	КОД	ОБЪЕМ ЛИТРОВ	ДИАМЕТР ØD (мм)	H ВЫСОТА (мм)	E (мм)	стр.МАКС бар	P. PRECH. бар	СОЕДИНЕНИЕ Ø
ULTRA-PRO 24V сек. / Сек.	1100002452	24	362	355	–	8	1,5	1 «G
ULTRA-PRO 24 В	1100002418	24	270	485	–	10	1,5	1 «G
ULTRA-PRO 50 В	1100005004	50	380	770	180	10	1,5	1 «G
ULTRA-PRO 60 В	1100006004	60	380	860	180	10	1,5	1 «G
ULTRA-PRO 80 В	1100008004	80	450	830	153	10	1,5	1 «G
ULTRA-PRO 100 В	1100010004	100	450	910	153	10	1,5	1 «G
ULTRA-PRO 100V специальный	1100010020	100	450	910	153	10	1,5	1 «G
УЛЬТРА-ПРО 200В	1100020004	200	550	1235	210	10	1,5	1 1/2 «G
ULTRA-PRO 300V	1100030004	300	630	1365	188	10	1,5	1 1/2 «G
ULTRA-PRO 500 В	1100050004	500	750	1560	188	10	1,5	1 1/2 «G
ULTRA-PRO 750V	1100075050	750	750	2075	150	8	1,5	1 1/2 «G
ULTRA-PRO 750V	1100075056	750	750	2075	150	10	2	1 1/2 «G
ULTRA-PRO 1000 В	1100100050	1000	850	2100	120	6	1,5	1 1/2 «G
ULTRA-PRO 1000 В	1100100055	1000	850	2100	120	8	2	1 1/2 «G
ULTRA-PRO 750V	1100075004 *	750	750	2075	150	10	1,5	1 1/2 «G
ULTRA-PRO 1000 В	1100100004 *	1000	850	2100	120	10	1,5	1 1/2 «G
УЛЬТРА-ПРО 1500В	1100150002 *	1500	960	2350	195	10	4	2 «G
УЛЬТРА-ПРО 2000В	1100200001 *	2000	1100	2490	270	10	4	2 «G
ULTRA-PRO 3000 В	1100300000 *	3000	1200	2735	262	10	4	2 1/2 «G
* только для рынков за пределами ЕС

Размеры
МОДЕЛЬ	КОД	ОБЪЕМ ЛИТРОВ	ДИАМЕТР ØD (мм)	H ВЫСОТА (мм)	ДЛИНА (мм)	стр.МАКС бар	P. PRECH. бар	СОЕДИНЕНИЕ Ø
ULTRA-PRO 19H	1100001913	19	270	290	411	10	1,5	3/4 «G
ULTRA-PRO 24 часа	1100002405	24	270	290	485	10	1,5	1 «G
ULTRA-PRO 50H	1100005005	50	380	410	560	10	1,5	1 «G
ULTRA-PRO 60H	1100006005	60	380	410	640	10	1,5	1 «G
ULTRA-PRO 80H	1100008005	80	450	480	640	10	1,5	1 «G
ULTRA-PRO 100H	1100010005	100	450	480	730	10	1,5	1 «G
ULTRA-PRO 200H	1100020005	200	550	580	985	10	1,5	1 1/2 «G
ULTRA-PRO 300H	1100030005	300	630	660	1140	10	1,5	1 1/2 «G

ULTRA-PRO INOX ФЛАНЕЦ

Размеры
МОДЕЛЬ	КОД	ОБЪЕМ ЛИТРОВ	ДИАМЕТР ØD (мм)	H ВЫСОТА (мм)	E (мм)	стр.МАКС бар	P. PRECH. бар	СОЕДИНЕНИЕ Ø
ULTRA-PRO 24V сек. / Сек.	11000024C1	24	362	355	–	8	1,5	1 «G
ULTRA-PRO 24 В	1100002419	24	270	485	–	10	1,5	1 «G
ULTRA-PRO 50 В	1100005006	50	380	770	180	10	1,5	1 «G
ULTRA-PRO 60 В	1100006006	60	380	860	180	10	1,5	1 «G
ULTRA-PRO 80 В	1100008006	80	450	830	153	10	1,5	1 «G
ULTRA-PRO 100 В	1100010006	100	450	910	153	10	1,5	1 «G
ULTRA-PRO 100V специальный	1100010019	100	450	910	153	10	1,5	1 «G
УЛЬТРА-ПРО 200В	1100020006	200	550	1235	210	10	1,5	1 1/2 «G
ULTRA-PRO 300V	1100030006	300	630	1365	188	10	1,5	1 1/2 «G
ULTRA-PRO 500 В	1100050006	500	750	1560	188	10	1,5	1 1/2 «G
ULTRA-PRO 750V	1100075051	750	750	2075	150	8	1,5	1 1/2 «G
ULTRA-PRO 750V	1100075057	750	750	2075	150	10	2	1 1/2 «G
ULTRA-PRO 1000 В	1100100052	1000	850	2100	120	6	1,5	1 1/2 «G
ULTRA-PRO 1000 В	1100100056	1000	850	2100	120	8	2	1 1/2 «G
ULTRA-PRO 750V	1100075006 *	750	750	2075	150	10	1,5	1 1/2 «G
ULTRA-PRO 1000 В	1100100015 *	1000	850	2100	120	10	1,5	1 1/2 «G

* соло за il mercato extra europeo

Размеры
МОДЕЛЬ	КОД	ОБЪЕМ ЛИТРОВ	ДИАМЕТР ØD (мм)	H ВЫСОТА (мм)	ДЛИНА (мм)	стр.МАКС бар	P. PRECH. бар	СОЕДИНЕНИЕ Ø
ULTRA-PRO 19H	1100001914	19	270	290	411	10	1,5	3/4 «G
ULTRA-PRO 24 часа	1100002406	24	270	290	485	10	1,5	1 «G
ULTRA-PRO 50H	1100005007	50	380	410	560	10	1,5	1 «G
ULTRA-PRO 60H	1100006007	60	380	410	640	10	1,5	1 «G
ULTRA-PRO 80H	1100008007	80	450	480	640	10	1,5	1 «G
ULTRA-PRO 100H	1100010007	100	450	480	730	10	1,5	1 «G
ULTRA-PRO 200H	1100020007	200	550	580	985	10	1,5	1 1/2 «G
ULTRA-PRO 300H	1100030007	300	630	660	1140	10	1,5	1 1/2 «G

ULTRA-PRO 16 бар CE

Размеры
МОДЕЛЬ	КОД	ОБЪЕМ ЛИТРОВ	ДИАМЕТР ØD (мм)	H ВЫСОТА (мм)	E (мм)	стр.МАКС бар	P. PRECH. бар	СОЕДИНЕНИЕ Ø
ULTRA-PRO 24 В	11000024B4	24	270	485	–	16	2	1 «G
ULTRA-PRO 100 В	1100010053	100	450	910	153	16	2	1 «G
УЛЬТРА-ПРО 200В	1100020049	200	550	1235	210	16	2	1 1/2 «G
ULTRA-PRO 300V	1100030048	300	630	1365	188	16	2	1 1/2 «G
ULTRA-PRO 500 В	1100050050	500	750	1560	188	16	2	1 1/2 «G
ULTRA-PRO 750V	1100075060	750	750	2075	150	16	2	1 1/2 «G
ULTRA-PRO 1000 В	1100100059	1000	850	2100	120	16	2	1 1/2 «G

ULTRA-PRO 16 бар EXTRA UE

Размеры
МОДЕЛЬ	КОД	ОБЪЕМ ЛИТРОВ	ДИАМЕТР ØD (мм)	H ВЫСОТА (мм)	E (мм)	стр.МАКС бар	P. PRECH. бар	СОЕДИНЕНИЕ Ø
ULTRA-PRO 24 В	1100002423	24	270	485	–	16	2	1 «G
ULTRA-PRO 100 В	1100010021	100	450	910	153	16	2	1 «G
УЛЬТРА-ПРО 200В	1100020018	200	550	1235	210	16	2	1 1/2 «G
ULTRA-PRO 300V	1100030018	300	630	1365	188	16	2	1 1/2 «G
ULTRA-PRO 500 В	1100050016	500	750	1560	188	16	2	1 1/2 «G
ULTRA-PRO 750V	1100075017	750	750	2075	150	16	2	1 1/2 «G
ULTRA-PRO 1000 В	1100100017	1000	850	2100	120	16	2	1 1/2 «G

Замена баллона расширительных баков

3 года назад Как заменить пузырек, блог, расширительные бачки, Как сделать

Заменить съемный баллон расширительного бачка несложно.Давайте рассмотрим это шаг за шагом.

Начните с изоляции расширительного бачка от системы. Снимите колпачок клапана и открутите сердечник клапана, чтобы выпустить заряд воздуха, а затем осторожно положите резервуар на бок, чтобы слить воду.

Затем снимите угловой соединитель в основании бака и снимите контргайку. Вставьте нижнее соединение системы в резервуар. Снимите верхнюю крышку с бака и вытащите баллон. Обязательно сохраните контргайку и соединение системы, поскольку они не входят в комплект замены баллона.

Очистите нижнее соединение системы. Затем осмотрите мочевой пузырь, чтобы убедиться, что в месте соединения нет острых краев, которые могут порезать вас или мочевой пузырь.

Осмотрите бак изнутри на предмет влаги, мусора или острых краев. Любые острые края следует отшлифовать или подкрасить наждачной бумагой. Это предотвратит разрыв нового мочевого пузыря за счет трения о них.

Извлеките новый баллон из коробки и осмотрите его на предмет разрывов или дыр перед установкой в резервуар.Опустите нижнее соединение системы в баллон и вставьте в нижнее отверстие.

Осторожно установите бак в вертикальное положение. Разложите новый баллон и поверните его вертикально, чтобы он полностью вошел в отверстие в верхней части резервуара и направил баллон внутрь.

Протяните нижнее соединение системы и закрутите контргайку снизу. Верните резервуар на бок, чтобы облегчить установку баллона. Затяните контргайку трубным ключом до усилия затяжки вручную плюс другого оборота.

Оберните нижний системный соединитель тефлоновой лентой, нанесите герметик для труб и прикрепите угловой соединитель к нижнему системному соединителю. Перед тем как снова надеть верхнюю крышку, убедитесь, что баллон правильно установлен внутри резервуара и не перекручен.

Равномерно установите верхнюю крышку, затягивая болты по схеме звезды. Если для затяжки используется ударный пистолет, используйте 50–60 фунтов. давления на ваши настройки. Поднимите резервуар, закрепите сердечник клапана и заправьте резервуар до минимального давления в системе.

Теперь ваш новый баллон установлен, и расширительный бак готов к повторному включению в систему. Убедитесь, что вы проверяете давление через 24 часа после установки, чтобы убедиться, что давление удерживается. После этого проверяйте давление каждые 6 — 12 месяцев. При нормальном использовании устройство не должно терять больше, чем 1 фунт в год.

Если у вас есть какие-либо вопросы по баллону, резервуару или установке, позвоните в офис компании Wessels по телефону 317-888-9800.

Wessels также есть удобное видео на YouTube, в котором процесс разбит на простые шаги:

Солнечные расширительные баки — Танки Solarplus

Расширительные баки Solarplus используются в качестве расширительных баков для солнечных систем.Роликовые цепи и звездочки США (USARC) являются прямым авторизованным дистрибьютором Zilmet, всемирно известного итальянского производителя расширительных баков. Первый «настоящий» расширительный бак для солнечных батарей был создан компанией Zilmet почти 15 лет назад, они были сертифицированы в соответствии с DIN 4757 для производства солнечных резервуаров с 1996 года. С тех пор серия Solarplus стала эталоном для солнечных расширительных баков. Компания USA Roller Chain может поставить полную систему расширительных баков, которая удовлетворяет требованиям любого производителя солнечной системы.

Характеристики солнечного расширительного бака

Мембранные расширительные баки, изготовленные в соответствии со стандартами PED-97 | 23 | EC и EN 13831
Подходит для закрытых систем солнечного отопления в соответствии с DIN 4757 и EN 12977
Использует мембрану ЗИЛАН, которая является высокотемпературной мембраной, выдерживающей температуру до 212 ° F.
ЗИЛАН устойчив к воздействию различных смесей этилена и пропиленгликоля и имеет низкую газопроницаемость.
Полностью сварной резервуар, что делает его особенно надежным и устойчивым к максимальному давлению 150 фунтов на квадратный дюйм
Окрашены эпоксидно-полиэфирной порошковой краской и доступны в белом цвете
Простота установки и сертифицированная мембрана DIN4807-3

Как работает солнечный расширительный бак

Расширительный бак солнечного коллектора должен обеспечивать безопасную работу солнечной системы (DIN 4757 и EN 12997) внутри солнечного контура, особенно в режиме ожидания.
фаза.В неактивном состоянии современные солнечные коллекторы могут достигать температуры до 392 ° F, и, следовательно, жидкость в системе может либо испаряться, либо
достичь уровней, которые могут вовремя повредить все элементы солнечной энергетической системы.
Чтобы выдерживать максимально высокие температуры бездействия, ЗИЛМЕТ разработал мембрану ЗИЛАН для SOLARPLUS, которая может
выдерживать до 212 ° F.
В случае высоких температур в мембране расширительного бака, бак должен быть защищен дополнительным баком (директива VDI 6002).Все расширительные баки ЗИЛМЕТ подходят для установки в солнечной системе согласно DIN 4757 и EN 12977 и работают со смесью воды.
и пропилен или этиленгликоль. Сосуды проходят испытания в соответствии с Директивой по оборудованию, работающему под давлением.
Мембранный расширительный бак обеспечивает поддержание давления в системе в пределах, установленных на этапе планирования. Мембрана разделяет
пространство внутри сосуда занято газом и солнечной жидкостью. Перед включением газового насоса необходимо отрегулировать начальное давление на стороне газа.
система.Мембрана растягивается вдоль газовой камеры, когда объем солнечной жидкости увеличивается из-за тепла. Следовательно, доступное пространство
количество солнечной жидкости увеличивается, а давление внутри системы остается постоянным на утвержденном максимальном значении. Но когда объем солнечной
жидкость уменьшается из-за охлаждения, мембрана возвращается к начальному заданному значению давления. Доступное пространство для солнечной жидкости
уменьшается, а давление внутри системы остается постоянным на утвержденном минимальном значении.

Солнечные расширительные баки ZSP

Солнечные расширительные баки серии ZSP от Zilmet — самая распространенная серия. Корпус и соединения резервуаров ЗСП изготовлены из углеродистой стали, а мембрана — это фирменная мембрана ЗИЛАН от Зилмета и покрыта белым эпоксидным порошком. Эти резервуары поставляются с трехлетней гарантией, имеют максимальное рабочее давление 150 фунтов на квадратный дюйм, заводскую предварительную зарядку 36 фунтов на квадратный дюйм и диапазон рабочих температур системы 14–230 ° F (мембрана = 14–212 ° F). F).

*3,2 — 6,6 галлонов солнечные расширительные баки*
Модель	Вместимость	Диаметр-ØD	Высота-H	Связь
Модель	Вместимость	Диаметр-ØD	Высота-H	Связь
ZSP12	3,2 галлона	10,6 дюйма	10.4 »	3/4 «NPT
ZSP18	4,8 галлона	10,6 дюйма	13,7 »	3/4 «NPT
ZSP25	6,6 галлонов	11,8 »	15.4 »	3/4 «NPT

*9,2 — 13,2 галлонов солнечные расширительные баки*
Модель	Вместимость	Диаметр-ØD	Высота-H	Размерность-E	Связь
Модель	Вместимость	Диаметр-ØD	Высота-H	Размерность-E	Связь
ZSP35WF	9.2 галлона	15.0 »	14,4 »	4.9 »	3/4 «NPT
ZSP50WF	13,2 галлона	15.0 »	19,8 »	5,7 дюйма	3/4 «NPT

*21.1 — 158,5 галлонов солнечные расширительные баки*
Модель	Вместимость	Диаметр-ØD	Высота-H	Размерность-E	Связь
Модель	Вместимость	Диаметр-ØD	Высота-H	Размерность-E	Связь
ZSP80	21,1 галлона	17.7 »	23.9 »	5.9 »	1 «NPT
ZSP105	27,7 галлонов	19,7 »	26,2 »	6.5 »	1 «NPT
ZSP150	39.6 галлонов	19,7 »	35,3 »	8,5 »	1 «NPT
ZSP200	52,8 галлона	23,6 »	32.0 »	8.9 »	1 «NPT
ZSP250	66.0 галлонов	24,8 »	37,7 »	9,6 дюйма	1 «NPT
ZSP300	79,3 галлона	24,8 »	43,5 »	9,6 дюйма	1 «NPT
ZSP400	105.7 галлонов	24,8 »	57,1 »	9,6 дюйма	1 «NPT
ZSP500	132,1 галлона	29,5 »	52,8 »	11,4 »	1 «NPT
ZSP600	158.5 галлонов	29,5 »	61,2 »	11,4 »	1 «NPT

Расширительные баки Solarplus TM

Резервуары серии Solarplus TM представляют собой вертикальные резервуары с нижним фланцем для возможности замены мембраны при необходимости. Максимальное рабочее давление для этих сосудов составляет 150 фунтов на квадратный дюйм.

*3,2 — 132,1 галлона Расширительные баки Solarplus TM*
Модель	Вместимость	Диаметр-Ø	Высота	Связь
Модель	Вместимость	Диаметр-Ø	Высота	Связь
СОЛАРПЛЮС ТМ-12	3.2 галлона	10,6 дюйма	11,7 »	3/4 «NPT
СОЛАРПЛЮС ТМ-18	4,8 галлона	10,6 дюйма	15.4 »	3/4 «NPT
СОЛАРПЛЮС ТМ-24	6.6 галлонов	10,6 дюйма	18,1 »	3/4 «NPT
СОЛАРПЛЮС ТМ-80	21,1 галлона	17,7 »	32,7 »	1 «NPT
СОЛАРПЛЮС ТМ-100	26.4 галлона	17,7 »	35,8 »	1 «NPT
СОЛАРПЛЮС ТМ-200	52,8 галлона	21,7 »	48,6 »	1-1 / 2 «NPT
СОЛАРПЛЮС ТМ-300	79.3 галлона	24,8 »	53,7 »	1-1 / 2 «NPT
СОЛАРПЛЮС ТМ-500	132,1 галлона	29,5 »	61,4 »	1-1 / 2 «NPT

Принадлежности:

ZBH-B — Универсальный кронштейн для настенного монтажа до 6 штук.6 галлонов

ZWH-H — Настенная опора для Solarflex до 6,6 галлона
ZWH-HP — Настенная опора для Solarflex до 6,6 галлона

ZWH-M — Быстрая сборка для резервуаров 9,2 и 13,2 галлона

ZSKV — Цельнометаллический дисковый дроссельный клапан 3/4 «
ZSKV -1″ Цельнометаллический дроссельный солнечный клапан 1 «

ZSKE — 3/4″ запорный клапан
——— —
ZSP1 — Комплект соединительной емкости, 19.Гибкая труба длиной 7 дюймов, дроссельный клапан 3/4 дюйма и настенная опора

Дополнительный резервуар для солнечной энергии VSG

Согласно международным нормам и фактическому опыту Zilmet рекомендуется использовать солнечную энергию, когда объем жидкости между коллектором и расширительным баком составляет примерно 50% или меньше объема (между расширенной диафрагмой и входным отверстием бака), использовать дополнительный бак. . Это требование редко выполняется для систем отопления, размещаемых на крышах, из-за того, что трубопровод короткий.Дополнительный сосуд может защитить мембрану от чрезмерных температур. Правильно подобранный дополнительный
Емкость позволяет снизить температуру солнечной жидкости в системе расширения. Корпус и соединения дополнительных резервуаров ZSG изготовлены из углеродистой стали и покрыты белым эпоксидным порошком. Максимальное рабочее давление составляет 150 фунтов на квадратный дюйм, диапазон рабочих температур составляет 14 ° F — 230 ° F, а на резервуары VSG предоставляется 5-летняя гарантия.

*1.3 — 4,8 галлона солнечные расширительные баки VSG*
Модель	Вместимость	Диаметр-ØD	Высота-H	Связь
Модель	Вместимость	Диаметр-ØD	Высота-H	Связь
VSG5	1,3 галлона	6.3 »	10.4 »	№ 2 X 3/4 «NPT
VSG8	2,1 галлона	7,9 дюйма	13,7 »	№ 2 X 3/4 «NPT
VSG12	3,2 галлона	10.6 дюймов	10,4 »	№ 2 X 3/4 «NPT
VSG18	4,8 галлона	10,6 дюйма	13,7 »	№ 2 X 3/4 «NPT

*9,2 — 13,2* *Галлонов Солнечные расширительные баки VSG*
Модель	Вместимость	Диаметр-ØD	Высота-H	Размерность-E	Связь
Модель	Вместимость	Диаметр-ØD	Высота-H	Размерность-E	Связь
VSG35	9.2 галлона	15.0 »	14,4 »	4.9 »	№ 2 X 3/4 «NPT
VSG50	13,2 галлона	15.0 »	19,8 »	5,7 дюйма	№ 2 X 3/4 «NPT

*27.7-105,7* 925 30-галлонные солнечные расширительные баки VSG
Модель	Вместимость	Диаметр-ØD	Высота-H	Размерность-E	Связь
Модель	Вместимость	Диаметр-ØD	Высота-H	Размерность-E	Связь
VSG105	27,7 галлонов	19.7 »	26,2 »	6.5 »	№ 2 X 1 «NPT
VSG200	52,8 галлона	23,6 »	32.0 »	8.9 »	№ 2 X 1 «NPT
VSG400	105.7 галлонов	24,8 »	57,1 »	9,6 дюйма	№ 2 X 1 «NPT

VSG Operation:
Когда в солнечной энергетической системе слишком высокая температура (в некоторых случаях даже пар), горячая жидкость смешивается с холодной застойной жидкостью в
судно VSG. Таким образом, происходит охлаждение горячей жидкости за счет диспергирования в сосуде VSG.Таким образом мембрана сосуда SOLARPLUS
защищен от чрезмерных температур.

Solarplus Безопасные расширительные баки для солнечных батарей

Сейф Solarplus является революционным продуктом, поскольку он сочетает в себе проточные сосуды Solarplus и солнечные батареи в одном расширительном баке. Бак подходит для использования в солнечных системах в соответствии с EN 12976 и EN 12977 (DIN 4757). Расширительный бак Solarplus Safe обеспечивает безопасную работу солнечного расширительного бака даже в случае чрезмерных температур.Эти резервуары требуют на 40% меньше места и на 50% меньше времени на установку, что экономит ваши деньги.

Solarplus Safe Технические данные:
Максимальное рабочее давление — 150 psi
Диапазон рабочих температур — 14 ° F — 230 ° F
Максимальная температура на мембране — 212 ° F
Заводское давление предварительной зарядки — 36 psi
Мембрана Тип — ЗИЛАН
Цвет — Белое эпоксидно-порошковое покрытие
Гарантия — 5 лет

*4.Безопасный бак Solarplus 8 + 1,6 галлона*
Модель	Вместимость	Диаметр-ØD	Высота-H	Связь
Модель	Вместимость	Диаметр-ØD	Высота-H	Связь
	Галлонов			3/4 «NPT

*6.6 + 2,6 галлонов Solarplus Safe Tank*
Модель	Вместимость	Диаметр-ØD	Высота-H	Соединение
Модель	Вместимость	Диаметр-ØD	Высота-H	Соединение
	Галлонов			3 / 4 «NPT

*9,2 + 3,2 галлона Безопасный резервуар Solarplus*
Модель	Вместимость	Диаметр-ØD	Высота-H	Соединение
Модель	Вместимость	Диаметр-ØD	Высота-H	Соединение
	Галлонов			3/4 «NPT

Расширительный бак Zilmet Ultra Pro со сменной мембраной

ULTRA-PRO

Расширительный бак для питьевой воды, насосы и бустерные установки

Объем

: от 24 до 3000 литров

Преимущества

Резервуары высокого давления ULTRA-PRO — лучший выбор для ирригационных насосов, центробежных насосов, погружных насосов и

для бустерных установок.Емкость бака-дозатора больше, чем у обычных баков-накопителей: та же производительность

может быть получена при меньшем объеме, что позволяет минимизировать количество запусков насоса, следовательно, экономить энергию.

Диапазон различных размеров, наличие вертикальных и горизонтальных моделей, а также выбор между фланцами из оцинкованной

или нержавеющей стали обеспечивают соответствие резервуаров высокого давления ULTRA-PRO требованиям конечного пользователя. Цистерны под давлением

от Zilmet проходят 100% заводские испытания и сертифицированы согласно PED 97/23 / EC.

Баллон, который подходит для пищевых целей, закреплен на обоих концах, избегая любого возможного контакта

с внутренней поверхностью резервуара.

Баки высокого давления ULTRA-PRO предлагают неограниченное обслуживание, поскольку баллон легко заменяется.

Технические характеристики

Корпус из углеродистой стали, сваренный методом MIG, без внутренних шероховатостей и острых краев. Сменный баллон

для питьевой воды. Окрашено снаружи стойкой эпоксидной порошковой краской.Фланцы из низкоуглеродистой или нержавеющей стали

для агрессивной воды.

Рабочий

Когда насос запускается, вода поступает в мембранный резервуар, поскольку давление в системе проходит через предварительную зарядку, используя

всей емкости резервуара. Сохраняется только годная к употреблению вода. Когда давление в камере достигает максимального давления в системе

, насос перестает работать. Бак заполнен до максимальной емкости. Когда снова потребуется вода

, давление со стороны воздуха будет подталкивать воду в систему.Так как бак Zilmet ULTRA-PRO

log не поливает, а подает всю возможную воду, минимальное количество запусков насоса гарантировано с экономией энергии, а

увеличивает срок службы насоса.

Мембранный расширительный бак Reflex N 7208501 N 35, 4 бар / 70 ° C, R 3/4, белый

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

€ 34,47

вместо
€ 79,47

-57%

Вы экономите
44,99 €

В наличии
срок доставки: 1-3 рабочих дня

Баллы стоимости доставки: 250

Подробности

Мембранный расширительный бак Reflex N 7208501

для закрытых систем отопления и охлаждения
с резьбовыми соединениями
от 35 л вертикально
несменная мембрана согласно DIN EN 13831
допустимое рабочее давление 4 бар
допустимая рабочая температура 70 ° C
для присадки к антифризу не менее 25-50%
Допуск в соответствии с Директивой по оборудованию, работающему под давлением 2014/68 / EU
Покрытие из эпоксидной смолы
с заводским отсеком для газа под давлением
Макс.допустимая температура системы 120 ° C

Технические данные

Технические данные
цвет / поверхность	Белый
высота	466 мм
класс продукции	расширительный бачок
содержание	35 л
С ножками	Есть
серия	N
Макс.Среднетемпературный (непрерывный режим)	70 ° С
соединение	Наружная резьба (метрическая)
диаметр	376 мм
форма	1,5 бар
конечное давление	4 бара
Номинальный диаметр расширительного патрубка	3/4 дюйма
Со сменной мембраной	№
Размещение по горизонтали	№
Вертикальное размещение	Есть

** Средняя оптовая цена

Замена мембраны в расширительном бачке

Как заменить мембрану в расширительном бачке своими руками: видео

Подготовка

Этапы ремонта

Мембраны для гидроаккумуляторов и расширительных баков

На что обратить внимание при выборе мембраны для гидроаккумулятора или расширительного бака:

Причины выхода из строя мембраны

Какие бывают мембраны:

Как производится замена мембраны в баке

Как купить мембрану

Все о мембранных баках. Установка, замена и ремонт.

Мембрана для расширительного бачка | Всё об отоплении

Мембранный расширительный бак для отопления

Статьи на эту тему:

Мембранный расширительный бак для системы отопления закрытого типа

Эксплуатационные ограничения и требования безопасности

Установка, монтаж и подключение расширительного бака

Настройка давления в расширительном баке

Проверка целостности мембраны

Расчет объема расширительного бака для отопления

Объем расширительного бака для системы отопления емкостью до 150 литров

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Пример расчета расширительного бака

Статьи на эту тему:

Как выбрать мембранный расширительный бак системы отопления?

Устройство мембранного расширительного бака

Как работает мембранный расширительный бак

Виды расширительных бачков системы отопления

Как рассчитать объем расширительного бака мембранного типа

Как установить расширительный бак мембранного типа

Расширительный мембранный бак для отопления: конструктивные особенности и принцип работы

Конструкция мембранного бака

Принцип работы мембранного бака

Расчет бака

Расширительный бак открытого типа

Похожие записи:

Расширительный бак для системы отопления, давление, принцип работы

Строение бака и его применяемость

Преимущества и особенности расширительного бака

Цены на мембранные расширительные баки

Производственные и эксплуатационные нюансы

Видео — Принцип работы расширительного бака отопления

Замена съёмной мембраны

Где и как устанавливается бачок

Цены на популярные модели нагревателей косвенного нагрева

Видео — Как самостоятельно поменять мембрану

Виды расширительных баков

Выбор расширительного бака

Расчет объема бака

Установка расширительного бака

Обслуживание расширительного бака

Настройка показателей в новом расширительном бачке перед пуском системы

Как измерить и отрегулировать давление в расширительном бачке

Возможные неисправности расширительного бака

Мембрана для гидроаккумулятора: замена, материал сменной мембраны

Съемная и несъемная мембраны

Выбираем материал мембраны

Процесс замены мембраны

Подводим итоги

Мембраны и комплектующие для гидроаккумуляторов

Мембрана для гидроаккумулятора – важная составляющая электрооборудования

Мембрана для гидроаккумулятора – это не «вечный двигатель»

Мембрана гидроаккумулятора – особенности приобретения

Различные мембранные решения для расширительных баков

Техническая поддержка Мембрана VS Мембрана | Расширительные сосуды | Резервуары высокого давления | Теплообменники

— ZILMET USA Corp.

Замена баллона расширительных баков

Солнечные расширительные баки — Танки Solarplus

Характеристики солнечного расширительного бака

Как работает солнечный расширительный бак

Солнечные расширительные баки ZSP

Расширительные баки Solarplus TM

Дополнительный резервуар для солнечной энергии VSG

Solarplus Безопасные расширительные баки для солнечных батарей

Расширительный бак Zilmet Ultra Pro со сменной мембраной

Мембранный расширительный бак Reflex N 7208501 N 35, 4 бар / 70 ° C, R 3/4, белый

Подробности

Технические данные

Добавить комментарий Отменить ответ
