Минимальный угол наклона крыши: Угол наклона крыши из профнастила

admin

Содержание

Угол наклона крыши из профнастила

Наклон крыши с профнастилом

По минимальному уклону мнения специалистов расходятся. Производители профилированного листа не рекомендуют делать угол наклона крыши профнастила меньше 12 градусов. Разработчики СНиПа допускают минимальный угол 8 градусов, а в исключительных случаях – 6 градусов. Меньше делать нельзя. Но такая кровля требуется только в тех случаях, когда крышу из профнастила нужно завести под другую кровлю.

Например, к дому с шиферной крышей была сделана щитовая пристройка с рубероидной кровлей. Со временем она пришла в негодность, и хозяева решили ее разобрать и построить новую, из газосиликатных блоков, с кровлей из профлиста. Вот ее-то и надо заводить под шиферную крышу дома, чтобы вода последовательно стекала с дома на пристройку, а оттуда – по водостокам. И тут возникает дилемма: сделаешь хороший, крутой скат кровли – будешь головой задевать потолок, поднимешь потолок на достаточную высоту – скат получается слишком пологим. Приходится искать компромиссный вариант, хотя возможности для маневра здесь сильно ограничены.

Во всех остальных случаях минимальный угол интересует застройщиков чисто теоретически. На практике больше нужен оптимальный угол кровли, состоящий из нескольких составляющих. Большое значение имеет регион проживания, так как кровля, помимо собственного веса, подвержена еще двум значительным нагрузкам: снеговой и ветровой. Если толщина снежного покрова в вашей местности внушительная, угол ската крыши нужно делать больше, чтобы снег скатывался. Сразу оговоримся: на таких кровлях нужно обязательно ставить защиту от коварного снега: во время оттепели сугробы с крыш из профнастила съезжают, как с горки, и могут причинить травму.

Если в регионе часто дуют сильные или порывистые ветра, а осадков выпадает немного, скат кровли наоборот – нужно делать меньше, уменьшая парусность и ветровую нагрузку.

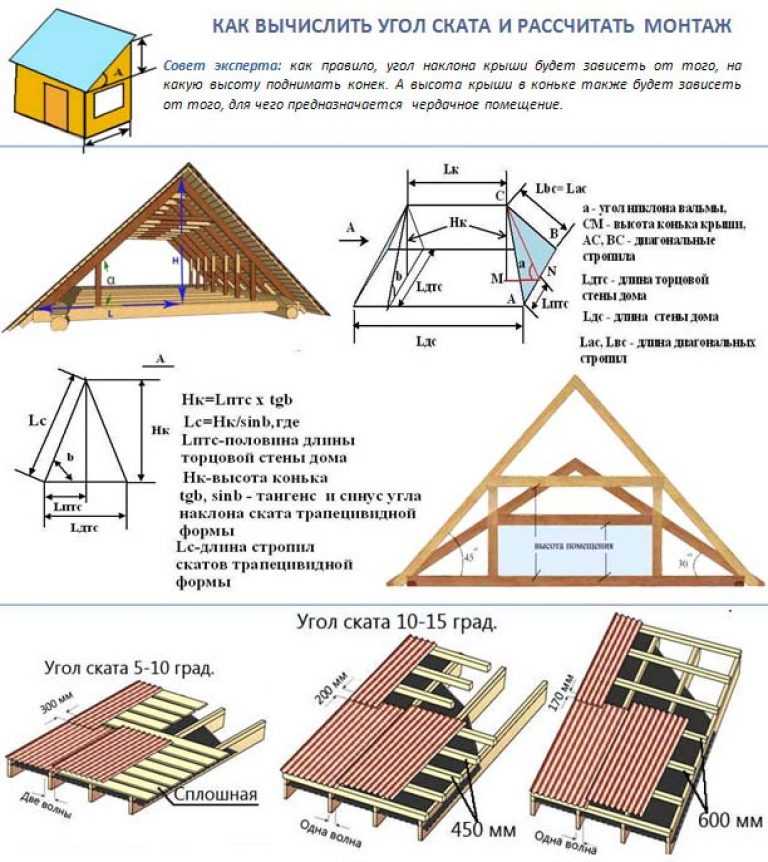

Как рассчитать угол наклона кровли из профнастила

Если крыша двухскатная, для расчета нам понадобится высота конька и половина ширины постройки. К примеру, наш дом шириной 6 метров, высота от верха стены до коньковой доски 1,8 м. Теперь придется вспомнить общий курс геометрии и формулу тангенса угла: tgA=a:b. Считаем: tgA=3:1,8=1,67 В таблице Брадиса находим примерное значение угла наклона: 58-59 градусов. Можно округлить до 60.

Кстати, угол наклона кровли – тот редкий случай, когда «правило золотой середины» не работает. Профессиональные строители никогда не делают его 35-45º. Такая крыша и снег надолго задерживает, и ветровые нагрузки плохо переносит.

Угол наклона односкатной крыши из профнастила

Несмотря на то, что под такой кровлей, как правило, не планируют чердачных помещений, угол наклона необходимо все-таки выбрать больше 12 градусов. В противном случае, когда минимальный угол наклона односкатной крыши из профнастила составляет от 6 до 12 градусов, придется проводить дополнительные мероприятия.

Во-первых – делать сплошную обрешетку, с расстоянием между досками в 1 см, на случай их разбухания. Ведь с такой кровли снег не будет скатываться. Это потребует периодической его уборки с кровли, значит, она должна выдерживать еще и ваш вес.

Во вторых, придется делать больше нахлест на продольных стыках. Вдобавок все стыки: и продольные, и поперечные нужно промазать герметиком, лучше силиконовым. Иначе ветер будет загонять дождь под профлисты, да и снег при весеннем таянии или во время оттепели будет задерживать воду, и она также будет затекать через стыки.

Зато такая кровля хорошо защищена от механических воздействий, благодаря своей жесткости. Системе водоотведения тоже необходимо уделить должное внимание. После дождя на ней не должно быть остатков влаги, и тем более, грязи, а она обязательно будет копиться, следовательно, кровлю нужно периодически мыть, чтобы покрытие служило, как можно дольше.

Теперь вы знаете, как правильно рассчитать угол наклона крыши профнастила, и как грамотно определить оптимальный уклон ската, который зависит еще и от предназначения чердачного пространства. Если там задумывается мансарда, хочется, чтобы объем помещения был побольше. В этом случае разумно скат сделать ломаным, из двух частей. От конька – пологим, а вторую часть – к карнизу – более крутым. Такие кровли хорошо себя зарекомендовали, благодаря рациональному подходу к этому вопросу: и места много, и кровля функциональная.



Узнать подробнее о профнастиле!



Предыдущая
Следующая

Марки профнастила

В статье рассказывается, как приобрести правильный профнастил, какой марки, что необходимо знать о его разновидностях и свойствах, где применяется этот универсальный материал.

Обрешетка крыши под профнастил

Обрешетка крыши под профнастил – важнейший этап обустройства кровельного пирога в различных типах кровли.

Все статьи

Минимальный уклон кровли в градусах и процентах

От чего зависит уклон кровли?

Особенности

Виды

Влияние климата

Проектирование крыши

В чем измеряется угол уклона крыши?

Как рассчитать?

Нормативные значения

Минимальный уклон кровли для разных материалов

Видео: выбор формы и габаритов

Цены на монтаж и стоимость работ

От чего зависит уклон кровли?

Уклон кровли — это положение плоскости скатов по отношению к горизонтали. Значение, которое определяется при выполнении проектных работ.

Уклон зависит от трех факторов:

  • количество снега в зимний период
  • сила ветра, характерная для данной местности
  • особенности материала кровельного покрытия

Кроме основных критериев, необходимо учитывать дополнительные условия:

  • назначение чердака — будет ли он эксплуатироваться или отапливаться
  • площадь кровли
  • конструкция крыши, количество скатов
  • ориентация дома относительно направления преобладающих ветров

Важным фактором также станет общая высота здания и его месторасположение. Если строительство ведется в регионе с большими перепадами высот и изменчивым рельефом, нагрузки могут быть компенсированы расположенными поблизости холмами или складками. На плоскости все воздействия приобретают максимальное значение.

Особенности

Уклон кровли во многом определяет нагрузку, которую придется выдерживать стенам и фундаменту дома. Основная особенность состоит в том, что все условия выбора противоречат друг другу. Чем меньше угол наклона скатов, тем экономнее расходуются строительные материалы.

При этом, снеговая нагрузка будет максимальной, так как с пологих крыш снег самостоятельно не сходит. Если увеличить угол, появится возможность самостоятельного соскальзывания снеговых масс, но резко увеличится сопротивление ветрам. Это создает немалую опасность, так как снег — явление сезонное, а сильный ветер возможен в любой день года.

Поэтому процесс подсчета оптимального угла наклона представляет собой поиск компромиссного варианта, обеспечивающего минимальные потери по всем позициям.

Виды

Существует масса разновидностей конструкции крыш. Они разрабатывались с учетом условий эксплуатации. Для каждого региона есть своя оптимальная форма кровли. Наиболее распространенные виды:

Односкатная крыша

Распространена в южных странах, где никогда не бывает снега. Угол наклона практически отсутствует.

Двускатная кровля

Типичный вариант для европейских и северных стран.

Шатровый тип

Кровля со скатами, сходящимися вверху в одну точку. Наиболее экономичный вариант в отношении количества стройматериалов, но конструкция стропильной системы — одна из самых сложных.

Вальмовая

Вариант шатровой крыши, где длинные скаты соединяются в продольную линию.

Сводчатая (купол)

Применялась до появления бетонных плит перекрытия. В настоящее время практически не используется.

Многощипцовая

Сложная и эффектная конструкция с множеством ребер и примыканий.

Все эти разновидности могут иметь разный угол наклона скатов, обусловленный величиной предполагаемых нагрузок и условиями эксплуатации.

Влияние климата

Особенности климата оказывают наиболее существенное влияние на степень наклона скатов. Наиболее важными факторами являются:

  • сила ветра
  • величина снеговой нагрузки

Количество дождевой воды не столь важно, поскольку она сразу же стекает с кровли. Основная проблема — снег. Она создает статичную нагрузку на стропила и всю опорную систему дома в целом.

В приложениях СНиП имеется таблица, показывающая зависимость давления снега от географического расположения региона. В некоторых областях оно доходит до полутонны на квадратный метр кровли, что создает опасную для стропильной системы нагрузку. В таких условиях выбирают увеличенные углы наклона скатов и применяют гладкие кровельные покрытия.

Сила ветра — показатель непостоянный. Однако, сильный порыв может разрушить крышу или сорвать кровельное полотно. Поэтому выбирать слишком крутые углы подъема в регионах с преобладающими сильными ветрами или возможными шквалистыми порывами, нецелесообразно.

При проектировании учитывают максимальные значения, отмеченные в данной местности в течение многолетних наблюдений. В приложениях СНиП есть карта регионов России, объединенных по величине характерных ветровых нагрузок.

Для Московской области у нас есть готовые решения для следующих районов:

  • Зубцовский
  • Ступинский
  • Можайский
  • Волоколамский
  • Шаховской
  • Лотошинский
  • Клинский

В чем измеряется угол уклона крыши?

В геометрии углы определяются в градусах. Строители определяют уклон кровли в процентах и градусах. Обычно, первые фигурируют в рабочей документации, которая используется на стройплощадке. Вторые являются расчетными единицами и применяются в формулах при проектировании.

Градусы обозначают степень расхождения плоскости ската с горизонтальной плоскостью, а проценты — отношение высоты конька к длине одного ската, умноженное на 100. Определение уклона в процентах облегчает практические работы, так как дает точные значения отрезков, к которым привязываются все опорные конструкции крыши.

Во время работ на площадке сложно использовать транспортир или угольник, но обеспечить заданную высоту конька очень легко. Кроме того, значение угла в процентах и градусах связаны между собой. Зная один параметр, несложно вычислить второй.

У скатных крыш уклон превышает 10°. Если значение меньше, крышу относят к плоским видам. Как правило, они лишены традиционной стропильной системы, роль которой выполняет разуклонка кровли. Такие конструкции актуальны для южных регионов, где единственной необходимостью становится организация стока воды.

Как рассчитать?

Расчет угла наклона скатов представляет собой поиск оптимального значения, обеспечивающего наименьшие нагрузки от снега и ветра. Кроме этого, целью расчетов является снижение количества стройматериалов и создание максимально прочной стропильной системы.

Параллельно с вычислением уклона производят выбор кровельного покрытия, характеристики которого усиливаются при эксплуатации в разных условиях.

В первую очередь выделяют источник наибольшей опасности для стропильной системы и всех опорных конструкций. Это характерные для данной местности факторы — объемы снега, сила ветра. Учитывают также высоту здания (используются специальные коэффициенты) и расположение. Для домов, построенных на открытой местности, климатические воздействия проявляются сильнее, чем для зданий, расположенных в зоне плотной городской застройки.

Самый простой расчет — определение отношения высоты коньковой части кровли к половине ширины дома относительно продольной оси.

Этот способ дает значение в процентах, которые при желании несложно перевести в градусы. Для тех, кому сложно сделать вычисления самостоятельно, существуют специальные таблицы, по которым легко определить показатели данного ската по одному из известных параметров.

Нормативные значения

В первую очередь необходимо определить минимальный уклон кровли, который регулируют требования СНиП или СП. Он выбирается исходя из характеристик выбранного покрытия. Наименьшим допустимым значением считается 1-1,5°.

Внимание! Наиболее распространены значения между 20° и 35°, которые обеспечивают экономию материалов и максимальную прочность конструкции под нагрузками.

В нормативах имеются диаграммы, по которым можно определить оптимальный угол наклона в предлагаемых условиях.

Минимальный уклон кровли для разных материалов

Поверхность разных кровельных покрытий может быть гладкой и шероховатой. Это определяет наиболее подходящий угол наклона. Состояние внешнего слоя материала обеспечивает силу сцепления со снегом, создает возможность удерживать в мелких впадинках частицы влаги. Замерзая, они начинают расширяться и понемногу разрывать полотно.

Внимание! Чем больше шероховатость, тем круче должен быть угол наклона.

В сети есть множество таблиц, демонстрирующих зависимость различных кровельных покрытий и углов наклона. При необходимости можно использовать их для определения минимально допустимых значений. Но использование знаний опытных инженеров может ускорить расчет и упростить выбор нужных параметров кровли.

Видео: выбор формы и габаритов

Цены на монтаж и стоимость работ

Актуальные цены на монтаж в прайс-листе на нашем сайте.

Есть вопросы? Позвоните нам!

Строительная компания «Крыша.Про» ремонтирует кровли и фасады, строит дома под ключ с гарантией.
⬇ Бесплатная консультация нашего инженера ⬇

📲 WhatsApp

☏ +7 915 289-02-13

Минимальный уклон крыши, разрешенный для любого кровельного материала (2023)

Автор: Джек Грей, редактор Roof Online • Последнее обновление: 16 января 2023 г.

Содержание

  • Введение. Минимальный уклон крыши
  • Рекомендуемый минимальный уклон крыши
    • Более крутые крыши работают лучше
  • Минимальный уклон крыши и строительные нормы и правила
  • Об этой таблице минимального уклона крыши
  • Таблица: Минимальные допустимые уклоны крыши по коду
  • Связанные страницы

Использование определителя уклона для определения уклона крыши. Важно соединить отдельные черепицы, чтобы получить точные показания.

Введение: Минимальный уклон крыши

Для каждого типа крыши существует минимальный уклон крыши, разрешенный нормами. Минимальный уклон крыши для кровельного материала или кровельной системы, предписанный строительными нормами, предназначен для обеспечения того, чтобы крыша работала должным образом.

Из-за того, что различные материалы или конструкции кровли защищают от воды, некоторые типы кровли просто не работают должным образом, если они имеют слишком низкий уклон (или слишком высокий, но это почти никогда не проблема).

По-настоящему плоская крыша с нулевым уклоном (ровная крыша) нежелательна и вообще запрещена нормами. Некоторый минимальный уклон необходим для того, чтобы вода могла стекать с крыши.

На плоской крыше малейший прогиб настила или любое препятствие приведет к скоплению воды на верхней части крыши. Длительное застой воды губителен практически для любого типа кровельного материала.

Минимальный уклон крыши, разрешенный нормами для любого типа крыши, составляет ⅛-in-12 (0,60 градуса) и применим только к системам крыши из каменноугольной смолы. Каменноугольный пек представляет собой интересный случай, так как он также имеет очень низкий максимальный рекомендуемый уклон крыши (½ из 12).

Все остальные материалы для плоских крыш  требуют минимального уклона не менее ¼-in-12 (1,19°), поэтому плоские крыши называют крышами с малым уклоном.

Крутые (или «скатные») кровельные покрытия имеют гораздо более широкий диапазон минимальных уклонов. Для битумной черепицы требуется минимальный уклон 2:12 при двойном нанесении подкладочного слоя и 4:12 в противном случае.

Для большинства других скатных кровельных материалов , таких как глиняная черепица или металлические панели, требуется минимальный уклон от 2½ дюймов 12 до 4 дюймов 12.

Читайте дальше, чтобы узнать больше о требованиях к уклону крыши, или прокрутите до конца, чтобы увидеть таблицу минимального уклона крыши со всеми различными кровельными материалами.

Несмотря на то, что строительные нормы и правила устанавливают минимальный уклон, допустимый для материала в целом, для конкретных кровельных материалов могут быть другие значения  рекомендуемые   минимальные уклоны. Вы всегда должны проверять спецификации продукта производителя для фактического продукта, который вы собираетесь использовать, и всегда следовать инструкциям производителя по установке.

Если кровельный материал установлен на крыше с меньшим уклоном, чем указано производителем, это почти всегда аннулирует гарантию . Вы этого не хотите!

Рекомендованный производителем наклон следует рассматривать как требование для гарантийных целей.

Минимальный уклон, рекомендуемый производителем, особенно важен при использовании металлических кровельных изделий, таких как металлические кровельные системы со стоячим фальцем. Эти продукты имеют множество профилей, методов крепления, стилей швов, нахлестов и соединений, которые могут играть роль в определении диапазона склонов, на которых эти продукты будут работать должным образом.

Минимальный рекомендуемый производителем уклон или уклон   для конкретного продукта часто будет круче, чем минимум, требуемый кодом для этой общей категории кровельного материала.

Более крутые крыши работают лучше

Как правило, более крутая крыша работает лучше и служит дольше, чем крыша с более низким уклоном.

Более крутая крыша будет быстрее и полнее сбрасывать воду и снег, и с меньшей вероятностью на крыше будет скапливаться мусор, такой как листья деревьев. Они также, как правило, меньше подвержены воздействию вредных ультрафиолетовых лучей солнца в течение дня, чем менее крутая крыша.

Минимальный уклон крыши и строительные нормы и правила

Для каждого типа   кровельного материала вы можете увидеть фактический язык, используемый в модели 2021  Международных строительных норм и правил  , на веб-сайте UpCodes.

Нажмите здесь, чтобы ознакомиться с Разделом 1507 (Требования к кровельным покрытиям).

Чтобы перейти к подразделу для вашего типа материала, щелкните название материала в указателе кодов в левой части страницы (возможно, вам придется щелкнуть слова «Раздел 1507», чтобы открыть подменю раздела). открыть).

Чтобы узнать фактический язык модели 2021  International Residential   Code , нажмите здесь, чтобы просмотреть Раздел R905 (Требования к кровельным покрытиям).

Обратите внимание, , что типовые строительные нормы и правила часто изменяются, когда они принимаются штатами, и даже городские власти могут вносить в них дополнительные изменения. Это может повлиять на требования к минимальному углу наклона крыши в вашем регионе. Вы всегда должны проверять свой фактический местный код, прежде чем принимать какие-либо решения о вашем кровельном проекте.

Об этой таблице минимального уклона крыши

В следующей таблице показан минимальный требуемый (допустимый) уклон крыши для каждого типа кровельного материала, указанного в коде.

Приведенные здесь значения (за исключением соломы) взяты из типовых Международных строительных норм и правил, которые составляют основу почти всех строительных норм и правил в Соединенных Штатах.

Хотя многие юрисдикции принимают измененную версию кодекса, поправки редко касаются уклона крыши. Тем не менее, нет никаких гарантий, что этого не произойдет, поэтому вам всегда следует обращаться в местный орган по нормам и правилам на предмет внесения местных поправок в правила, которые влияют на требуемые минимальные уклоны крыши.

Таблица: Минимальные допустимые уклоны крыш по коду

Если вам нужна помощь  в определении уклона  или уклона вашей крыши, мы рекомендуем  этот определитель уклона на Amazon . Это очень недорого и очень точно.

Если вы хотите узнать наклон чего-либо с удивительной точностью и вам нравятся новые классные инструменты, вам стоит попробовать этот цифровой уровень.

Это может быть слишком дорого для того, что вам нужно, но это то, что используют профессионалы. Он сообщит вам уклон вашей крыши в градусах, подъеме / подъеме или процентах и ​​автоматически преобразует одно в другое.

11,77° 18 40 Глиняная плитка -12

. )

70147

.
Минимальный наклон для кровельных материалов
, как требуется Международный строительный кодекс
или международный жилой код
Roofing Mation X-в-12) Минимум
Требуемый уклон: Эквивалент
градусов
Асфальтовая черепица 4-в-12 18,43°
Асфальтовая черепица
с специальными требованиями подложки		 2-в-12 9,46 °
встроенная крыша, Asphalt ¼-in

 40147 40147 40147 40147 40147 40147 40147 40147 40147.
Застроенная кровля, каменноугольная смола ⅛-in-12
(0,125-in-12)		 0,60° -12 18,43°
Глиняная плитка, бочка, цельная или состоящая из двух частей
С особыми требованиями подложки		 2½-в-12
(2,5-в-12)		 11,77 °
глиняная плитка, баррель, испанский или S-образный
Глиняная плитка, бочкообразная, испанская или S-образная
Со специальными требованиями к подкладке		 2½-дюйм-12
(2,5-дюйм-12)		 11,77°
18,43°
Глиняная плитка, плоская
With Special Underlayment Requirements		 2½-in-12
(2. 5-in-12)		 11.77°
Concrete Tile, Barrel, Mission or Two-Piece 4-in-12 18.43°
Бетонная плитка, бочкообразная, цельная или состоящая из двух частей
Со специальными требованиями к подкладке		 2½-in-12
(2,5-in-12)		 11,77°
Фасонный 4 дюйма 12 18,43°
Бетонная плитка, ствол, испанский или S-образный
с специальными требованиями подложки		 2½ в 12
(2,5-в-12)		 11,77 °
. in-12 18.43°
Concrete Tile, Flat
With Special Underlayment Requirements		 2½-in-12
(2.5-in-12)		 11.77°
EPDM Membrane ¼-in -12
(0,25 дюйма-12)		 1,19 °
3-й цементной черепицы 4-в-12 18,43 °
Металл: металлические панели на крыше
.
Металл: панели металлической крыши
с герметиком круга		 ½-в-12
(0,5-в-12)		 2,39 °
металл: металлическая крыша Tilles
(Metal Shiples 9014. 3-в-12		 14,04°
Металл: стоячий фальц ¼-in-12
(0,25-in-12)		 1,19°
Металл: сталь с каменным покрытием
(металлическая кровельная черепица) 3-90 148, замковая черепица 12		 14,04 °
Модифицированный битум ¼-in-12
(0,25-в-12)		 1,19 °
1,19 °
PPV
PPV
PPV
PPV
PPV
PPV
PPV 1,19°
Рулонная кровля, асфальт 1-в-12 4.76°
Slate Roofing 4-in-12 18.43°
Spray Polyurethane Foam ¼-in-12
(0. 25-in-12)		 1.19°
Синтетическая черепица/сланец/плитка
(«Композит», пластик)		 4-в-12 18,43°
Синтетическая черепица/шифер/плитка
(«Композит», пластик)

 3-в-12 14,04 °
Солома
(см. Примечание ниже)		 12-в-12 45 °
TPO Membrane
TPO
TPO
TPO
Wood (Cedar) Shakes 4-in-12 18.43°
Wood (Cedar) Shingles 3-in-12 14.04°

Note: Thatched крыши не упоминаются в Международном строительном кодексе. Минимальный уклон, указанный для соломы в таблице, основан на передовых стандартах, распространенных в сообществе по покрытию соломы.

Об авторе

Джек Грей является главным консультантом по крышам и вице-президентом Moriarty Corporation, отмеченной наградами консалтинговой фирмы, основанной в 1967 году. Он также является редактором веб-сайта Roof Online.

Г-н Грей имеет более чем 25-летний опыт работы в кровельной отрасли, с обучением и практическим опытом в области безопасности крыши, осмотра крыши, оценки состояния крыши, оценки, проектирования и спецификации крыши, монтажа крыши, обеспечения качества, обслуживания и ремонта крыши, и управление кровельными активами.

В 2009 году он получил профессиональный сертификат зарегистрированного наблюдателя на крыше (RRO).

Он также служил пехотным парашютистом в 82-й -й -й воздушно-десантной дивизии и учился в Корнельском университете. Читать полную биографию.
