Настоящая инструкция дает всю необходимую информацию, касающуюся монтажа кровельной системы Металл Профиль. Прежде чем приступить к работе, внимательно прочитайте данную инструкцию.

ВНИМАНИЕ! Обязательным условием предоставления гарантии является соблюдение правил транспортировки, хранения, погрузки и монтажа!

Транспортировка

Погрузочно-разгрузочные работы

Хранение

Подъем листов на кровлю

Контрольные обмеры

Только квалифицированный монтаж профлиста и металлочерепицы Металл Профиль от компании Вестмет в соответствии с инструкцией по монтажу гарантирует Вам надежную кровлю.

Внимание! В наших офисах продаж вы можете купить металлочерепицу Металл Профиль с покрытиями: Полиэстер, CLOUDY, NormanMP, Colorcoat Prisma™, Viking MP®E, Agneta, Puretan и др.

• Кровельная система
• Кровельный инструмент
• Ошибки монтажа
• Устройство кровли
• Монтаж элементов кровельной системы
• Монтаж вентиляционных и проходных элементов
• Монтаж элементов безопасности кровли

1. Главная
2. Инструкции
3. Монтаж кровельной системы Металл Профиль

пошаговая инструкция установки металлической крыши

Кровля из металлочерепицы считается образцом стиля, престижности, аккуратности. Покрытие полностью имитирует внешний вид дорогих материалов из натурального сырья, но при этом является более практичным, надежным, долговечным и удобным в укладке. Даже небольшой и скромный домик с такой крышей приобретает солидный и величественный вид. Основная трудность заключается в правильной укладке металлочерепицы. Создать качественную крышу из штучных элементов под силу только опытным мастерам.

Монтаж кровли под металлочерепицу осуществляется на сплошную или разреженную обрешетку.

Сплошная обрешетка

Для устройства основания используют доски, листы ОСП 10 мм или влагостойкую фанеру. Обрешетка из листовых материалов получается ровной, однородной, но подходит больше для гибкой черепицы. Отсутствие зазоров в основании под металлическим покрытием приводит к образованию конденсата даже при суточных колебаниях температуры.

Доски в сплошной обрешетке укладывают с шагом 10 мм. Такое основание дешевле, удобнее, но тоже не идеальное для металлочерепицы. Во-первых, большая часть досок не несут нагрузки и не являются опорными для покрытия, поэтому затраты на материал не обоснованы. Во-вторых, в процессе монтажа металлочерепицы есть риск попадания метизов в щель.

Разреженная обрешетка

Оптимальный вариант для монтажа металлической кровли – укладка направляющих производится таким образом, чтобы подошва горизонтального ряда листов имела опору. Ширина досок или брусков должна быть достаточной, чтобы при вкручивании саморезов не появлялось трещин и сколов. Шаг обрешетки подбирают по продольной длине черепичных модулей. По линии ендовы основа выполняется сплошной.

Особенности работы с металлочерепицей

Несмотря на высокую прочность покрытия, обращаться с ним нужно аккуратно. Выполнение простых правил поможет уберечь металлочерепицу от повреждений еще на этапе монтажа:

• листы покрытия распечатывают на земле и раскладывают пачками под каждым скатом. С металлочерепицей работают только в защитных перчатках, чтобы не поранить руки острыми кромками;
• поднять материал на крышу можно по направляющим из досок. Поддерживают листы за край линии штамповки;
• в процессе монтажа по металлочерепице можно ходить в обуви на мягкой подошве. Чтобы уменьшить скольжение, стопу ставят в волну, а не на гребень, строго параллельно скату;
• для резки черепицы нельзя использовать болгарку. Инструмент вызывает сильный локальный перегрев и разрушает защитное покрытие. Впоследствии в месте реза появляется коррозия. Безопаснее использовать ручной инструмент или вырубные ножницы.

Технология монтажа

Гидроизоляция кровли

Гидроизоляционная пленка защищает утеплитель от намокания, а строительные конструкции – от преждевременного разрушения. Полотна расстилают по всей площади ската с нахлестом от 15 см. Для фиксации слоя используют бруски 50 х 50 мм, которые прибивают непосредственно по стропилам.

Контробрешетка

Для устройства контробрешетки используют доску 25 х 100 или 25 х 150 мм. Материал пропитывают антипиренами и антисептиками, затем тщательно просушивают. Шаг от начала первой доски и до центра второй – от 300 мм, далее – от 350 мм. Вдоль конька крепят два элемента обрешетки вплотную друг к другу.

Установка доборных элементов

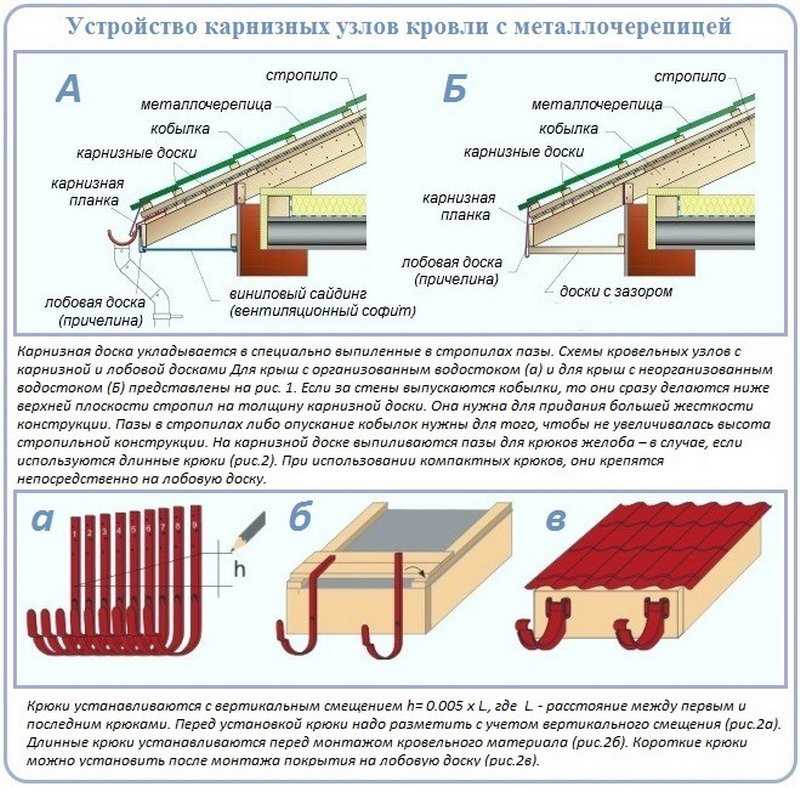

До начала крепления листов монтируют карнизные планки с вентиляционной лентой для защиты подкровельного пространства от конденсата. Обводку дымоходов и других выступающих элементов делают с выводом гидроизоляционной пленки на 50 мм.

Крепление металлочерепицы

Покрытие фиксируют к обрешетке, начиная с нижнего ряда, с помощью саморезов, подходящих по цвету. Для защиты черепицы необходимо использовать резиновые прокладки. Метизы вкручивают между гребнями волн строго под прямым углом. Уплотнительная прокладка должна быть слегка сжата.

Фиксация металлочерепицы на скатах разной формы имеет свои особенности:

• на прямоугольной кровле листы укладывают в один или в несколько рядов слева направо или справа налево. Начинать лучше с того края, где не нужно обрезать металлочерепицу. Если укладка ведется справа налево, каждый следующий лист накрывает предыдущий на ширину одной волны, слева направо – подкладывается под предыдущий;
• на треугольных скатах и кровлях сложной формы монтаж металлочерепицы можно начинать и с края, и с центра. При укладке с середины первым крепят центральный лист, а затем продолжают монтаж от него в обе стороны. На косых линиях хребтов металлочерепицу обрезают, создавая зазор 60–80 мм. Если скат выходит к ендове, листы укладывают от хребта или торца.

Монтаж металлической кровли – это достаточно сложный и длительный процесс. Он требует от мастера предельной внимательности. На качественно уложенной кровле не должно быть зазоров, замятий листов, все доборные элементы должны быть надежно закреплены. При отсутствии опыта выполнения подобных работ рекомендуется доверять монтаж металлочерепицы профессионалам.
