Стены из гипсокартона своими руками: фото, видео

Основной задачей ремонта в квартирах и домах является приведение стен в нормальное состояние. Еще буквально несколько десятков лет тому практически никто не слышал об идеально ровных стенах. Выравнивали, основываясь принципом «хоть как-то». Положение можно исправить по всем правилам: удалить старую штукатурку и наново заштукатурить по маякам. Это надежно и правильно, но в тоже время затруднительно, дорого и долго. Намного проще использовать сухие методы: выровнять стены с помощью ГКЛ (гипсокартонных листов).

Второй задачей, которую чаще всего решают в процессе ремонтных работ, является перепланировка. Убираются старые перегородки, и на их место монтируются новые. Декоративные и межкомнатные перегородки также устанавливаются с использованием гипсокартона. В этой статье речь пойдет о том, как выравнивать и устанавливать стены из гипсокартона своими руками: фото, видео.

Для начала стоит рассмотреть случаи, когда возникает необходимость выровнять поверхность имеющихся стен. Существует несколько вариантов крепления гипсокартонных листов к стенам:

  1. На основу из деревянных брусков.

Монтируется он из перемычек и стоек, однако крепится непосредственно к самой стене. Слишком большие перепады намного сложнее компенсировать, сначала придется искать самые выступающие части на стене. Затем есть два способа: первый – пытаться уменьшить перепады, стесывая наиболее выступающие места, второй – ориентироваться на них, везде прокладывая дополнительные бруски.

Главный недостаток креплений на деревянных брусках заключается в том, что при использовании недостаточно сухих (с уровнем влажности выше 20 процентов), их во время высыхания может «повести», следовательно, вся конструкции перекосится. Также существует вероятность разрушения древесины грибками и вредителями. Несмотря на это, некоторые регионы предпочитают данный способ, поскольку цены на пиломатериалы намного ниже, чем на профили.

  1. Установка листов на каркас из оцинкованного профиля позволяет получить идеально ровную поверхность при любой кривизне.

Профили монтируют на специальные фиксаторы, из которых собирается каркас, чтобы лицевая часть перемычки и стойки лежали в одной плоскости. Поскольку ГКЛ находятся на приличном расстоянии от основной стены, между стеной и ним можно уложить электропроводку и коммуникации. Еще одно преимущество каркаса из профиля – возможность укладки звукоуловителя и утеплителя. Минус такого варианта – без утеплителя он хорошо проводит звуки: удары по обшивке стены, по звучанию схожи на барабан.

  1. Монтаж гипсокартонных листов сразу на стены.

Другими словами, установка ГКЛ на клей. Используют «жидкие гвозди» или специальные смеси. Данный способ доступен, если плоскость стен относительно ровная, с незначительными перепадами в 2-3 сантиметра. На поверхность стен или листа наносится клей (кучками, если есть перепады, и полосами, если стены ровные), затем лист монтируется на место, выставляется с помощи уровня, закрепляется подпорками и клиньями.

Последняя технология – посадка гипсокартона на клей, наиболее быстрая, однако и она имеет недостатки. Не везде под листами есть клей, потому вешать шкафы на такую стену довольно проблематично. Если Вы предварительно запланировали что-то крепить к стене, установите закладной брус, как дополнительный маяк при выставлении уровня или уложите сплошной слой клея. Тогда проблема решится.

Еще одним минусом являются небольшие перепады, поверхность получается не идеально ровной (разница в 2-3 миллиметра). Между «кусками» клея ГКЛ немного прогибается. Тем не менее, данный способ отлично подходит для быстрого выравнивания стен.

Так, при наклеивании листа на стену никаких крепежей не требуется, речь в основном пойдет об металлическом каркасе. Привила крепления к деревянному точно такие же, просто используются специальные саморезы для дерева.

Назначение гипсокартонных листов и их размеры

Несколько слов о том, как класть ГКЛ на стены и каких размеров они бывают. Стандартные размеры такие: высота – 2,5 и 3 метра, ширина всегда 1.2 метра. Иногда встречаются «нестандартные», немножко меньшей длины. С небольшими листами работать намного проще, однако получается больше швов, которые нужно заделывать. Толщина ГКЛ:

  • 6 мм и 9 мм – предназначены для криволинейных поверхностей.
  • 12,5 мм – универсальный материал для потолка и стен.

Часто говорят, что девятимиллиметровые листы – потолочные. Но у компаний-производителей таких рекомендаций нет. Любой изготовитель позиционирует тонкие листы, такие как используют для отделки неровных поверхностей.

По всей длине краев листа сделаны скосы, которые необходимы, для того чтобы клеить армирующую ленту и заделывать шпатлевкой. Именно та сторона, на которой есть скос, является лицевой. Ее следует разворачивать внутрь помещения.

Как стыковать листы

Если возникает необходимость стыковать гипсокартонные листы по высоте, старайтесь располагать стыки так, чтобы не образовывалось длинной линии, их укладывают со сдвигом или вразбежку, желательно, чтобы смещение не превышало 60 сантиметров. Длинные стыки – это места формирования трещин. Сдвигая шов, практически со сто процентной вероятностью Вы избавитесь от трещин.

Если стена обшивается несколькими слоями гипсокатрона, в таком случае сдвигаются и вертикальные швы. Находящийся сверху лист должен быть установлен со сдвигом на половину ширины (60 сантиметров).

Правила монтажа стены из гипсокартона своими руками: фото, видео

При монтаже гипсокартонные листы прижимают к каркасу и крепят при помощи специальных саморезов с плоскими шляпками и шуруповертов. Если каркас металлический, используют саморезы TN25 (25х3,5 миллиметра), в магазинах они называются «для гипсокартона». Цвет – белый или черный (чаще ломается), длина – 25 миллиметров. Для деревянного каркаса подбирают близкие по размеру саморезы с плоской головкой.

Очень важно при установке крепежа закрутить саморез на нужную глубину: шляпку следует утопить в листе, при этом, не порвав картон, также его нужно закручивать перпендикулярно к плоскости листа, таким образом, Вы снижаете вероятность повредить слой картона, отвечающего за жесткость.

При сборке каркаса на сплошной стене промежутки между стойками не должны превышать 60 сантиметров. Тогда получится, что каждый гипсокартонный лист крепится к трем вертикалям: один в середине профиля и два по его краям. При этом граница листа приходится на середину профиля.

Сделав отступ от края в 10-12 миллиметров, вкручивают саморезы. Их можно смещать или ставить выше один одного. Шаг монтажа – 250-300 миллиметров. Крепятся по среднему профилю и по периметру.

Еще одним немало важным моментом является высота установленного листа, она должна на 10-12 миллиметров быть короче высоты от пола к потолку. Такой зазор требуется оставлять на случай усадки, чтобы у перегородки или стены была возможность компенсировать перемену высоты без трещин (особенно это актуально для панельных и деревянных домов). Пожалуй, это все основные моменты работ с гипсокартоном.

Перегородка для стены из гипсокартона своими руками: фото, видео

Устанавливать перегородку немного сложнее, поэтому опишем процесс пошагово.

  1. Разметка.

Сперва необходимо разметить место для перегородки. Легче всего это сделать при помощи лазерного уровня (лазерный построитель плоскости). Эта прямая наносится на потолок, пол и стены. Если нет лазерного уровня, придется использовать отвес и строительный уровень (высокого качества). Затем, с помощью уровня переносите ее на стену. Если на стенах обе линии вертикальны, соединяющая прямая должна располагаться строго над линией на полу, это проверяется при помощи отвеса. Необходимо добиться  максимально идеального совпадения, поскольку от этого зависит качество работы.

  1. Сбор каркаса.

По намеченной линии на потолке и полу монтируются направляющие профили. Они имеют маркировку ПН или UW– профиль несущий. Чаще всего крепятся дюбелями – 6*60 или 6*40 миллиметров, расстояние между дюбелями не более 40 сантиметров.

ПН-профиль имеет стандартную высоту стенок (глубину) – 40 миллиметров, но может быть разной ширины 100 мм, 75 мм или 50 мм. От ширины несущего профиля будет зависеть, какой толщиной звукоизоляционный материал или утеплитель можно туда заложить, а также толщина перегородки.

В направляющие профили устанавливаются стойки. Их маркируют ПС или CW – профиль стоечный. От направляющего он отличается наличием дополнительных полочек на стенах. Эти полочки повышают несущую способность, делают его более жестким. Ширина стоечного профиля зависит от ширины несущего, они должны быть идентичными. Именно между ними устанавливается утеплитель.

Стойки к направляющим прикрепляются несколькими способами. Первый используется в основном профессиональными строителями. Они работают просекателем – инструментом, который загибает и прорывает в стороны металл, скрепляет две детали. Любители во время самостоятельных ремонтных работ с ГКЛ крепят на «блошки» («семечки», «клопы») – это небольшие саморезы с винтом внизу (TEX 9,5). Они сами просверливают металл, ускоряя процесс сборки (отверстия не нужно засверливать). С каждой стороны стойки крепят двумя саморезами.

Важный момент, если Вы ставите перегородку на первом этаже или в многоэтажке, то вместо потолочной направляющей и стыка стойки прикладывайте специальную пленку либо какой-то другой материл, который воспрепятствует появлению скрипа. Во время ходьбы возникает колебание, передающееся профилям, в итоге, профиля трутся, и возникает скрип. Во втором варианте нужно сделать стойки на один сантиметр короче. Он более правильный, так как и усадка дома предусмотрена, и раздражающих звуков нет.

Следующим шагом является установка сетки (не более 60 сантиметров). Расстояние обусловлено шириной гипсокартонного листа, которая обычно равна 120 сантиметрам. Как уже говорилось ранее, получается, что лист крепится к трем стойкам, поэтому между вертикалями должно быть 60 сантиметров. Если все же промежуток больше 60 см, но меньше ширины листа, между ними также ставят вертикальный профиль или в этом участке лист будет прогибаться и шататься. Еще один важный момент заключается в том, что первую стойку необходимо крепить ко всей площади крайнего профиля, потому расстояние должно быть немного меньше 57,5 сантиметров.

Профиль, к которому Вы будете крепить окна и двери, желательно усилить. Легче всего это сделать с помощью деревянного бруска соответствующего размера. Его крепят саморезами внутри профиля. Чтобы брус не покрутило, использовать нужно только сухую древесину. После того как стойки выставлены и закреплены, при помощи перемычек конструкции придают жесткости.

Перемычки – это куски стоечных профилей, которые установлены горизонтально. Как правило, перемычки располагают на высоте стыковки двух листов, их обязательно закрепляют. В остальном с шагом от 60 до 80 сантиметров. Если стена маленькая, ставьте по 80 см, если маленькая, достаточно 60 см. Стоит отметить, что поперечины над дверьми являются обязательным условием при обшивке ГКЛ. Их также желательно усилить деревянным бруском.

  1. Прокладка коммуникаций, стены из гипсокартона своими руками: фото, видео.

После монтажа всех поперечин можно начинать прокладывать электропроводку и коммуникации. Желательно все электрические провода устанавливать в гофрорукаве. Если перегородка монтируется на деревянный каркас или в деревянном доме, он обязательно должен быть выполнен из металла. В домах/квартирах из негорючих материалов, в гипсокартонных стенах на оцинкованном каркасе допускается использование полипропиленовых гофрорукавов из негорючего материала (с пометкой «НГ»).

  1. Обшивка тепло/звукоизоляцией и гипсокартоном.

После прокладки коммуникаций начинают монтировать гипсокартонные листы. Их устанавливают в точности, как и при обшивке. Сначала с одной стороны, затем с другой между брусками (профилями) каркаса устанавливают звукоизолятор либо утеплитель. Далее стену зашивают ГКЛ с другой стороны. Для перегородок и стен используют обычный утеплитель.

  • Пенополистирол. Один из разновидностей пенопласта. Отличается ячейками закрытой формы, благодаря чему обладает лучшими характеристиками: не развиваются грибки, не любят грызуны, хорошо гасит звук и имеет отличные теплоизоляционные свойства, более плотный. Устанавливаться может в распор и легко режется ножовкой. Не поддерживает горение. Минус – высокая цена.
  • Пенопласт. Для получения отличных характеристик по тепло- и звукоизоляции досочно слоя в 6-7 сантиметров (плотность от 35 кг/м3). Плохо проводит звук, хорошо сохраняет тепло, легко монтируется и имеет невысокую стоимость. Недостатками считается то, что при горении он выделяет опасные вещества и его любят грызуны.
  • Минеральные ваты. Это каменная вата (лучше всего базальтовая), шлаковата или стекловата. Самыми экологически чистыми считаются базальтовые, поскольку не содержат формальдегида. С ними достаточно просто работать, хорошо держаться враспор, легко режутся, они меньше боятся влаги, при установке не нужны средства защиты дыхательных путей и кожи. Их минус – высокая стоимость. Самым доступным вариантом из этих утеплителей является шлаковата, у стекловаты средняя цена, и, конечно же, каменная самая дорогая.

В принципе, Вы можете использовать любые другие утеплители, но вышеперечисленные считаются самыми эффективными.

Как резать гипсокартон?

Обшивая стены гипсокартонными листами, Вам придется кроить листы, поскольку не всегда их можно установить целиком. Для этого потребуется канцелярский нож, длинный ровный предмет (правило, уровень, брус, доска, линейка и тому подобное) и деревянный брусок. При вырезании изогнутых линий может понадобиться электролобзик, но будет много пыли. Последовательность действий:

  • На лицевой стороне проводим карандашом линию, по которой необходимо обрезать лист.
  • Прикладываем по линии доску (брусок, линейку) и разрезаем картон бумажным ножом.
  • Под линию разреза нужно подложить брусок.
  • По более короткой части постукиваем ладонью, в результате гипс ломается четко по линии разреза.
  • Продолжаем ломать лист по всей длине надреза.
  • Загибаем отломанный кусок и разрезаем оставшийся картон.

Все действительно просто, главное правильно разметить, дальше никаких проблем не будет.

Стены из гипсокартона своими руками: фото, видеоуроки

К сожалению не все особенности данного процесса можно описать, некоторые лучше увидеть своими глазами. Поэтому мы подобрали видео, которые касаются сборки особенностей работы с гипсокартоном. Чаще всего представленные видео относятся к сборке каркаса из профилей. Поскольку это действительно одна из самых трудоемких работ, и от того, насколько правильно будет сформирован каркас, зависит и то, насколько ровной будет перегородка и стена.

Как усилить стойки в перегородке?

Это нестандартный способ сборки каркаса, но стойки получаются действительно жесткими. Такой метод необходимо использовать, если возводить из ГКЛ полноценную перегородку между комнатами, в таком случае усиление точно не будет лишним. Минус в том, что потребуется намного больше времени, да и цена такого каркаса выше.

Какой профиль лучше: рифленый или гладкий?

На рынке есть различные модели профилей, в том числе и с шершавыми боковинами и стенками. При одинаковой толщине металла он жестче. Насколько он хорош на деле, смотрите на видео.

Монтаж перегородок из гипсокартона, как справиться своими силами + видео

Случается, нужно сделать зонирование в помещении большой площади, иногда необходимо отделить часть просторной комнаты под кабинет или детскую, в общем, ситуации бывают разные, а решение одно – монтаж перегородок из гипсокартона. Совсем не обязательно делать стену, полностью отсекающую отделяемое пространство, иногда достаточно небольшого простенка, намека на перегородку, тем более, что такой вариант будет гораздо дешевле.

Чем монтаж перегородок из гипсокартона лучше стен из других материалов?

Основное преимущество данного материала над прочими, использующимися при возведении стен – цена. Если остановить свой выбор на кирпиче, придется купить довольно большое количество строительных блоков, цемент и песок (дешевые материалы в объеме тоже влияют на затраты), грунтовку, отделочные материалы. Для того чтобы технология монтажа перегородок из гипсокартона не имела огрехов, достаточно нескольких листов этого материала и некоторого количества металлических профилей, а также пары килограммов шурупов. Более подробно об этом мы поговорим далее.

Еще ряд достоинств можно перечислить разом, поскольку относятся все эти плюсы непосредственно к работе с материалом. Во-первых, установкой может заниматься один человек, причем даже без спешки перегородки будут собраны в короткие сроки. Во-вторых, сам процесс сборки каркаса в частности и установка гипсокартонных перегородок в целом не слишком трудоемкие, не связаны с большим количеством строительного мусора (и вообще с грязью). И, в-третьих, данный материал открывает безграничные возможности для вашего творческого потенциала, в том смысле, что конструкциям можно придавать любые формы, в результате получается ровная стена, на которую ложится практически любая отделка.

Несомненным достоинством легких каркасных перегородок является возможность изменения их конфигурации буквально на ходу. То есть, если понадобятся дополнительные розетки или выключатели, несложно демонтировать часть конструкции, протянуть дополнительную проводку и установить элементы, нужные для электроснабжения квартиры. Отсюда вытекают сразу два преимущества: удобство прокладки различных коммуникаций внутри перегородок и легкость их демонтажа в случае необходимости.

Как составить смету на монтаж гипсокартонных перегородок?

Для того чтобы в процессе сборки каркаса не выяснилось, что не хватает материалов, или чтобы впоследствии не остались излишки, которых хватило бы на еще одну конструкцию, следует рассчитать расход профилей и гипсокартона. Также, до того, как сделать каркас для перегородки, нужно посчитать количество сопутствующих материалов. Для начала измеряем помещение и определяем, какой будет перегородка. Если сплошная, через всю комнату, то просто делаем нужные замеры без учета дверного проема и прикидываем количество профилей CW и UW, исходя из того, что устанавливаются они с шагом в 60 сантиметров, а длина их бывает 2. 75, 3, 4, 4.5 и 6 метров. Простенок измерить еще проще.

Стоимость монтажа каркасных гипсокартонных перегородок напрямую зависит от их площади. Как правило, размеры листов составляют 1.2х2.5 или 1.2х3 метров. Логично, если высота потолка составляет 2.5 метра, предпочтительнее первый вариант, а если больше, то второй, чтобы исключить горизонтальные швы, которые неизбежны в высокопотолочных квартирах. Площадь листа получается либо 3, либо 3.6 квадратных метров. Теперь остается только разделить ранее записанную площадь перегородки на квадратуру единицы гипсокартона и получить количество листов, которое следует умножить на два, поскольку обшивка будет двухсторонней. И прибавьте резервных 10 %.

Что касается дополнительных материалов, то понадобятся крепежные скобы, общее число которых можно высчитать, исходя из того, что монтируются они на стены с промежутком порядка 50 сантиметров. Можно крепить профили сразу на стены, потолок и пол. Монтаж профиля по периметру будущего каркаса выполняется саморезами, с дюбелями или без таковых, через каждые 30-50 сантиметров, а для крепежа гипсокартона необходимо около 60 шурупов на лист. Демпферную ленту или серпянку лучше брать с запасом. Количество минеральной ваты для звукоизоляции соответствует площади перегородки, сделанной в один слой, а для многослойной конструкции ваты понадобится в 2 раза больше.

Серпянку или демпферную ленту желательно прокладывать и в местах соединения металлического профиля либо деревянного бруса с листами гипсокартона, так удастся значительно повысить звукоизоляцию конструкции.

Пошаговая установка межкомнатных перегородок из гипсокартона

Итак, материалы рассчитаны и приобретены, в наличии имеются профили, листы гипсокартона, демпферная лента, шурупы и дюбели, гофрированные трубы, а также звукоизоляционный материал.

Материалы для перегородки

Однако, до того как сделать каркасную перегородку, необходимо подготовить и нужные инструменты. Нам понадобятся электродрель с функцией перфоратора, шуруповерт, пила-ножовка, строительный нож, ножницы по металлу, отвес, уровень, измерительная рулетка, отбивочная нить, карандаш.

Инструменты



Монтаж перегородок из гипсокартона – пошаговая схема

Шаг 1: Разметка помещения

Перегородок, в зависимости от размеров площади, может понадобиться и больше одной.

План дома

Рассмотрим именно такой вариант, причем, для простоты, однослойный. Вначале отмеряем от стены, параллельно которой будет установлена конструкция, нужное расстояние, и делаем отметки.

Делаем отметки

Отбиваем линию нитью.

На стену и потолок ее переносим с помощью отвеса, который удерживаем точно над линией, ставя карандашом точки через небольшие промежутки, пока разметка под направляющие не охватит комнату вертикальным поясом.

Шаг 2: Установка направляющих

Итак, линии охватывают вертикальный периметр комнаты повсюду, где должны проходить перегородки, установкой направляющих для которых мы сейчас и займемся. Для начала на профили наклеиваем демпферную ленту, она послужит виброизоляцией для закрепляемых на полу, стенах и потолке деталей конструкции.

Наклеиваем ленту

Укладываем профиль точно по линии, вниз лентой, сверлим отверстие, если основание бетонное, после чего используем шуруп с дюбелем, на деревянные же поверхности фиксируем саморезами.

Отверстия для крепления

Дверные проемы отмечаем заранее и на их месте профили не устанавливаем.

Закрепляем профиль

Крепим профиль к потолку

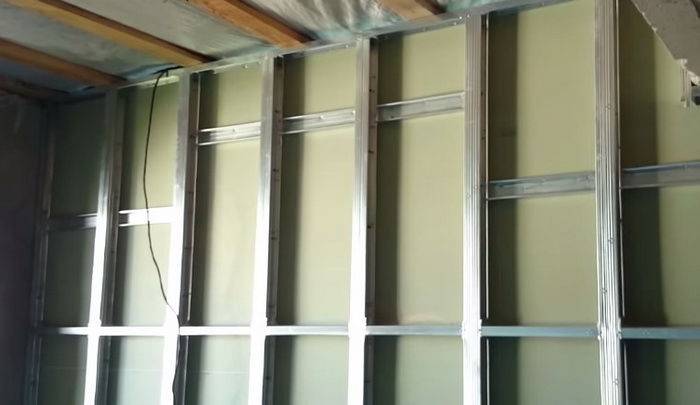

Шаг 3: Монтаж каркаса

В зависимости от длины купленных профилей отрезаем их или наращиваем, ориентируясь по высоте потолка, и вставляем готовые элементы в направляющие через равные шестидесятисантиметровые промежутки.

Закреплять их сразу не обязательно, фиксации шурупами к направляющим требуют только профили дверных проемов, причем особо тщательно нужно выверить их вертикаль.

Шаг 4: Формирование проемов

Для притолок отрезаем куски профилей, длина которых должна быть на 6 сантиметров больше ширины проемов. По краям вырезаем в полках оснований полученных деталей по 3 сантиметра, оставив боковины, после чего шурупами фиксируем их четко горизонтально на высоте 207 сантиметров.

В качестве дополнительного крепежа используем вертикальный кусок профиля (обрезанный по краям таким же образом), соединяющий притолоку с верхней направляющей.

Проем

Для большей прочности дверей ставим дополнительные вертикальные профили на расстоянии десяти сантиметров от «косяков».

Устанавливаем дополнительный профиль

Шаг 5: Подготовка гипсокартона

Приступаем к монтажу гипсокартона. Если листы чуть больше высоты помещения, обрезаем их до нужных размеров с помощью строительного ножа. Для этого делается глубокий надрез, после чего аккуратно сгибаем по нему, пока отделяемый фрагмент не отломится, затем по сгибу второй картонной стороны окончательно срезаем лишний кусок. Можно воспользоваться и пилой, но пыли будет больше. Если листы совпадают с высотой потолка, сразу приступаем к установке.

Шаг 6: Монтаж первой стороны перегородки

Шаг между шурупами в процессе фиксации листов выдерживаем не более 20 сантиметров.

Если после разметки выяснилось, что для перегородки понадобится несколько целых листов и один уполовиненный, а гипсокартон планируется класть в два слоя, начинаем первый слой с половинки, доводим до конца, второй слой начинаем с целого листа.

Монтаж перегородки

Первая сторона перегородки

Может оказаться так, что листы короче, чем высота помещения, тогда придется дополнять их небольшими фрагментами.

В этом случае каркасные межкомнатные перегородки из гипсокартона своими руками можно собрать по простой схеме. Укладывая покрытие в один слой, каждый лист смещаем по отношению к предыдущему вверх или вниз, чтобы горизонтальные швы оказывались то у пола, то у потолка.

Короткий лист придется дополнять

Для двухслойного покрытия нижние листы укладываем так, чтобы горизонтальные швы шли вдоль пола, а верхние листы монтируем с укладкой дополнительных фрагментов вдоль потолка.

Монтаж дополнительных фрагментов

Закрепленные дополнительные куски

Шаг 7: Сложные участки конструкции

Зафиксировав гипсокартон на дверном проеме, обходим каркас и с тыльной стороны листа делаем надрез строительным ножом внутри проема, вдоль самого профиля, затем берем пилу и вырезаем весь прямоугольник двери. Наращивая листы дополнительными полосами, крепить последние только к каркасу недостаточно, поэтому изнутри на швы накладываем отходы профиля и крепим их с наружной стороны шурупами.

Если конструкция монтируется в мансарде, вы обязательно столкнетесь с необходимостью придавать гипсокартону соответствующую форму.

Все замеры скосов делаем с помощью отвеса и рулетки прямо на каркасе, после чего соответствующие пометки делаем на листе, режем строительным ножом, так, как было сказано выше.

Там, где перегородки образуют углы, срезаем ножом на торцах гипсокартона фаски по 45 градусов.

Шаг 8: Укладка звукоизоляции

Внутри каркаса прокладываем все необходимые сети проводов, включая электрические, для надежности упрятав их в гофрированные трубы.

Затем внутри профилей закладываем плиты звукоизоляции, в качестве которой отлично себя проявляет минеральная вата.

Звукоизоляция

Режим звукоизоляцию

Заполнитель будет отлично держаться, если одним краем его вставить в профиль, а другим упереть в основание соседней стойки каркаса.

Крепим шумоизоляцию

Там, где у нас на горизонтальных швах закреплены отрезки профиля, делаем соответствующие прорези в плитах.

Шаг 9: Монтаж второй стороны перегородки

Прежде, чем будет завершена установка межкомнатных перегородок из гипсокартона, а именно, монтаж листов по другой стороне каркаса, необходимо заранее наметить, где будут находиться розетки и выключатели для осветительных приборов. Для них, а также для легких настенных светильников следует сразу, с помощью специальной, имеющей форму коронки, насадки на дрель, прорезать отверстия и вывести в них провода. Только после этого фиксируем гипсокартон так же, как делали это раньше.

Напоследок полосами этого же материала следует обшить профили внутри дверных проемов, соблюдая расстояние между шурупами. Перегородки готовы, можно приступать к отделке.

  • Автор: admin

:

Тип X: Продукт из гипсовых панелей со специальными добавками в сердцевину для повышения огнестойкости в соответствии с применимыми стандартами, перечисленными в Таблице 2506.2.

Следует отметить, что таблица 2506.2 включает множество различных стандартов для различных видов изделий из гипсовых панелей. Большинство этих стандартов определяют тип X более подробно.

Утверждены также соответствующие предложения для Международного пожарного кодекса и Международного Жилищного кодекса.

В чем разница между «гипсокартоном» и «гипсокартоном»?

Лучший способ ответить на этот вопрос — обратиться к определениям в Стандартной терминологии ASTM C11, касающейся гипса и связанных с ним строительных материалов и систем. Гипсокартон определяется как «общее название семейства листовых продуктов, состоящих из негорючей сердцевины, в основном из гипса с бумажным покрытием». Это будет включать такие продукты, как настенные панели. Изделия из гипсовых панелей определяются как «общее название семейства листовых изделий, состоящих в основном из гипса». Изделия из гипсовых панелей включают гипсокартон, а также изделия с другими облицовочными материалами, такими как обшивка из стекломата. По существу, изделия из гипсовых панелей — это общий термин, который охватывает все листовые изделия с гипсовой сердцевиной.

Крупный пожар произошел совсем рядом с моей стройплощадкой, где хранились стеновые панели для установки. Меня беспокоит вред от дыма. Как узнать, пригодна ли плата для установки?

Осмотрите плату на наличие дыма. Ущерб от дыма очень субъективен. Некоторые люди утверждают, что чувствуют запах дыма в запечатанных и перекрашенных комнатах спустя годы после пожара. Другие люди никогда не улавливают ни намека на запах. Всегда лучше, чтобы решение принимал сертифицированный/лицензированный инженер или инспектор по пожарной безопасности. Если вы сомневаетесь, не рискуйте: замените плату.

Как восстановить поврежденную бумагу на настенной панели?

Поврежденную бумагу можно просто покрыть шовным герметиком. Для получения дополнительной информации о ремонте огнестойкой конструкции см. GA-225 «Ремонт огнестойких систем изделий из гипсовых панелей».

Если общая сборка в Руководстве по проектированию огнестойкости и звукоизоляции GA-600 отмечает 1-дюймовый деревянный черновой пол или 1-дюймовый T&G (шпунт и канавка) черновой пол, он интерпретируется как фанера или может быть интерпретирован как 1 x 6 дюймов. диагональ?

Черный пол можно интерпретировать как фанеру или диагональ 1 x 6 дюймов.

Можно ли добавить в сборку упругие каналы, если они изначально не указаны в Руководстве по проектированию огнестойкости и звукоизоляции GA-600?

Зависит: Если отказоустойчивые каналы показаны как необязательные в системе UL или другой системе, на которой основана сборка GA-600, тогда могут быть добавлены отказоустойчивые каналы. Если устойчивые каналы не предусмотрены в системе, лежащей в основе проекта, их можно не добавлять.

Для чего нужны горизонтальные связи средней высоты в стене и когда они нужны?

Горизонтальные распорки средней высоты в стеновой системе предназначены для придания жесткости стене для управления боковыми нагрузками, воздействующими на стены. Например, экстремальные погодные условия и землетрясения воздействуют на стены боковыми силами, которые могут привести к их наклону и даже обрушению. Горизонтальные распорки средней высоты требуются, когда такие распорки требуются либо в соответствии с проектом, либо в соответствии со строительными нормами и правилами.

Как предотвратить рост плесени на гипсокартоне?

Гипсовые панели, особенно гипсокартонные листы с бумажным покрытием, должны постоянно оставаться сухими, чтобы предотвратить рост плесени. Просмотрите публикацию GA-238-2016 «Руководство по предотвращению роста плесени на гипсокартоне». В этом кратком справочном издании приводятся рекомендации по транспортировке, хранению, обращению, применению и техническому обслуживанию.

Как узнать, следует ли заменить гипсокартон после того, как он был залит водой?

Вам понадобится ссылка GA-231-15 Оценка повреждения гипсокартона водой . В частности, необходимо заменить гипсокартон, подвергшийся воздействию сточных вод или паводковых вод. Уровни бактерий, таких как кишечная палочка, могут быть в сотни раз выше безопасных уровней в паводковых водах. Также могут присутствовать углеводороды из подземных резервуаров для хранения газа и утечки топлива из затопленных транспортных средств. Часто гипсокартон в любом случае необходимо снять, чтобы оценить нижележащую подконструкцию.

Есть ли способ убедиться, что гипсокартон, выбранный для реставрации моего дома, соответствует нормам?

Ссылка GA-1000-2017 Идентификация гипсокартона . Эта двухстраничная публикация поможет вам определить критерии, действующие в США и Канаде для продажи и укладки гипсокартона. Использование гипсокартона, соответствующего стандарту ASTM C1396, поможет избежать конкретных нарушений местных норм. Никогда не используйте плату, на которой нет соответствующей маркировки. Строительные нормы и правила в Соединенных Штатах требуют, чтобы каждый отдельный лист гипсокартона имел следующую информацию, четко напечатанную на задней поверхности каждой плиты, параллельно краю плиты:

  • Название компании-производителя или уникальный буквенный код, идентифицирующий название компании-производителя. Решение о печати названия компании или создании и использовании уникального кода остается на усмотрение компании.
  • Код, идентифицирующий производственное предприятие и, если это применимо на многолинейном предприятии, производственную линию.
  • Код, определяющий дату и время изготовления.
  • Страна-изготовитель, обозначенная трехбуквенным кодом в ISO 3166-1. Код США — USA. Код Канады — CAN.

Как правильно хранить гипсокартон на строительной площадке, чтобы предотвратить повреждение от влаги?

Страницы 8 и 9 документа GA-801-2017 Обращение с изделиями из гипсовых панелей и их хранение: руководство для дистрибьюторов, розничных продавцов и подрядчиков содержит рекомендации по складированию изделий из гипсовых панелей на строительных площадках. В GA-801-2017 отмечается, что изделия из гипсокартона должны быть доставлены непосредственно перед монтажом. Эта практика помогает свести к минимуму повреждение материала и снижает риск роста плесени в окружающих областях с повышенной влажностью. В GA-801 также указано, что панели следует хранить в закрытом крытом сухом месте, например в гараже, чтобы свести к минимуму воздействие дождя и т. д.

Требуется ли после пожара замена гипсокартона в помещениях, где произошел пожар? Как быть с помещениями без воздействия огня?

Это очень сложный вопрос, связанный с воздействием огня, тепла, воды и дыма. Во-первых, давайте рассмотрим только огонь и тепловое воздействие в результате пожара. Для огнестойких сборок в Руководстве по проектированию огнестойкости и звукоизоляции GA-600, указано: «Намерение состоит в том, чтобы классификация регистрировала характеристики в течение периода воздействия и не должна рассматриваться как определяющая пригодность для использования после воздействия огня. ». Поэтому любой узел, непосредственно подвергшийся воздействию огня, должен быть перестроен. Для номинальных сборок, не подвергающихся непосредственному воздействию огня, всегда лучше, чтобы сертифицированный / лицензированный инженер или инспектор по противопожарной защите оценил их и определил, способны ли они по-прежнему работать в соответствии с проектом при будущем пожаре. Для неогнестойких сборок, подвергающихся непосредственному воздействию огня, также предлагается замена, поскольку открытая гипсокартонная плита подверглась бы достаточному нагреву для начала прокаливания. Плита может быть хрупкой, бумажная поверхность сгорела и т. д. Опять же, для гипсокартона в незащищенных помещениях степень замены, если таковая имеется, должна определяться экспертом. Однако пожары также приводят к воздействию дыма и воды. Воду легче всего оценить. Во-первых, очень важно определить, сухие и неповрежденные ли шпильки и другие материалы в полости стены. Вполне вероятно, что хоть часть гипсокартона будет снята для осмотра полости и потребует замены. Если можно убедиться, что содержимое полости стены сухое и неповрежденное, необходимо провести тщательный осмотр самой плиты: Панели должны быть сухими и без плесени, а бумажная облицовка полностью неповрежденной. Если вы сомневаетесь, не рискуйте и замените плату. Ущерб от дыма очень субъективен. Видимые повреждения от дыма, такие как следы сажи, должны быть устранены. Некоторые люди утверждают, что чувствуют запах дыма в запечатанных и перекрашенных комнатах спустя годы после пожара. Другие люди никогда не улавливают ни намека на запах. Существуют лицензированные и связанные с реставрацией службы, и следует проконсультироваться с этими специалистами, чтобы определить, возможна ли реставрация без замены.

Необходимо ли проклеивать швы в базовых слоях многослойных гипсокартонных систем с классом огнестойкости для поддержания класса огнестойкости?

Нет. В многослойных системах стыки и крепления в базовых слоях закрыты и защищены вышележащими слоями гипсокартона.

Система, которую я устанавливаю, требует «крутых» гвоздей. У меня возникли проблемы с поиском запаса этих гвоздей в моем районе. Каким гвоздем можно заменить холодный гвоздь?

Любой гвоздь, длина, диаметр стержня и диаметр головки которого равны или превышают размеры, указанные для холодного гвоздя в описании системы, может быть заменен холодным гвоздем.

В протестированном/зарегистрированном противопожарном устройстве, каков допуск на расстояние между крепежными элементами, описанными в системе?

Работая с UL, GA и ее члены определили, что примерно ± 1 дюйм (± 25,4 мм) является приемлемым допуском в зазоре, определенном в огнестойкой сборке.

Гипсокартон должен быть обработан и окрашен?

В соответствии со стандартными техническими условиями ASTM C1396/C1396M для гипсокартона , раздел 13.1, «Гипсокартон, за исключением предварительно декорированного гипсокартона, предназначен для использования в качестве подложки. Поверхности гипсокартона должны быть ровными и не иметь дефектов, делающих его непригодным для отделки и окончательной отделки. Гипсокартон должен быть установлен и обработан до указанного уровня в соответствии со спецификацией C840».
Все гипсокартонные плиты, используемые для внутренних стен и потолков, должны быть обработаны лентой и шовным герметиком, нанесенным на стыки и внутренние углы, а также соответствующей грунтовкой и краской. Применение этих материалов защищает целостность гипсокартона. Обратите внимание, что в огнестойкой системе, которая включает в себя несколько слоев стеновых панелей, только видимая поверхность плиты должна быть обработана лентой, шовным герметиком, грунтовкой и краской.
Краска и грунтовка не нужны только в скрытых областях, которые практически не используются или не используются активно, например, чердаки и надпотолочные пространства. Краска и грунтовка для этих участков не требуются, но для обеспечения огнестойкости требуется лента и шовный герметик.
Чтобы определить уровень отделки, подходящий для конкретной ситуации, включая изделия из гипсокартона, используемые в качестве основы для плитки, в качестве основы для текстурированной отделки, обоев и красок различных оттенков, а также более светлых и темных тонов, обратитесь к GA-214-2015. , Рекомендуемые уровни отделки для гипсокартона, стекломата и армированной волокном плиты , доступны в книжном магазине GA.

Какие соображения следует учитывать при проектировании и строительстве ограждений из огнеупорных гипсовых панелей для воздуховодов?

Огнестойкие ограждения воздуховодов, особенно трехсторонние, обеспечивают уникальные и сложные сценарии проектирования и строительства. Во многих случаях они состоят из огнеупорного стенового узла для вертикальных «боковых» поверхностей и огнестойкой горизонтальной мембраны для «дна» ограждения. В большинстве случаев в нормах указано, что огнестойкие ограждения вокруг воздуховодов должны быть симметричными (т.е. внутренняя часть любой плоскости должна быть идентична внешней). Цель состоит в том, чтобы независимо от того, находится ли огонь внутри или снаружи ограждения, он имел одинаковую степень ограничения. Если сборка асимметрична, но проверена и сертифицирована в обоих направлениях и соответствует требуемым критериям огнестойкости, она приемлема. При проектировании корпуса помните, что системы, разработанные/испытанные для вертикальных поверхностей, нельзя произвольно использовать на горизонтальной (т.е. нижней стороне) корпуса. Это относится к настенным системам, которые нельзя произвольно использовать в системах «пол-потолок». Наконец, система должна быть построена так, как были протестированы отдельные сборки. В специальном корпусе воздуховода опоры для узлов должны быть закреплены и т. д. в соответствии с чертежами для этой системы. Кроме того, конструкции системы, адаптированные из испытанных стеновых или напольно-потолочных конструкций, должны поддерживаться/строиться в соответствии с чертежами полной системы, включая конструктивные элементы нужного размера, промежутки, крепежные детали и т. д. В конце концов, проконсультируйтесь с пожарным Инженер-конструктор обычно является очень хорошей идеей при работе с огнестойким корпусом воздуховода.

Что такое тепловой барьер? Какие изделия из гипсовых панелей можно использовать в качестве теплоизоляционных материалов?

Термический барьер представляет собой материал, обеспечивающий некоторую защиту от тепла для веществ, которые могут плавиться или гореть. Стандарт Национальной ассоциации противопожарной защиты (NFPA) NFPA 275 предлагает метод оценки противопожарных характеристик теплового барьера. Испытание на огнестойкость при передаче температуры и испытание на огнестойкость используются для оценки способности материала предотвращать воспламенение от стандартного воздействия огня или отсрочивать его возникновение. Ссылка на код часто гласит: «[Рассматриваемый материал] должен быть отделен от внутренней части здания одобренным тепловым барьером, состоящим из гипсокартона толщиной 1/2 дюйма (12,7 мм) или материала, испытанного в соответствии с и соответствует критериям приемки как испытания на огнестойкость при передаче температуры, так и испытания на огнестойкость согласно NFPA 275». Как указано в тексте выше, гипсокартон толщиной ½ дюйма является термическим барьером, как и гипсокартонные панели большей толщины, если они применяются как часть огнестойкой системы. Хотите узнать больше? Прочтите Термические барьеры и барьеры воспламенения для производства напыляемых пенополиуретанов.

Каковы допустимые допуски на швы в гипсовых конструкциях?

Стыки между панелями в огнестойких конструкциях должны иметь «умеренный контакт», что означает, что гипсокартонные плиты должны соприкасаться, а зазоры должны быть минимальными. Все зазоры и стыки в таких узлах должны быть надлежащим образом проклеены и заполнены компаундом. Справочник по огнестойкости UL указывает на зазор/стык не более 1/8 дюйма (3,2 мм) вокруг электрических коробок, хотя в полевых условиях это может быть трудно достичь и измерить. Все зазоры должны быть заполнены шовным герметиком, огнестойким герметиком или другими подходящими материалами/средствами в соответствии с местными нормами. В нестандартной конструкции допускаются швы с допуском до ¼” (6,4 мм), если они заполнены схватывающимся универсальным шовным герметиком. Обратите внимание, что тип состава, используемого для предварительного заполнения зазоров в швах, должен быть совместим с составами, используемыми для оклейки и отделки стен и/или потолка.
Более подробная информация о допуске соединения содержится в документе № 500-103 Бюро северо-западных стен и потолков 9.0209 Зазоры в стыках гипсокартона доступны здесь.

Стандартной практикой является монтаж гипсовых панелей таким образом, чтобы между плитой и полом оставался зазор ¼ дюйма. Означает ли это, что между доской и полом необходимо заделать огнестойкую стеновую сборку?

Чаще всего ответ положительный. Кроме того, огнеупорные стены часто выполняют роль противодымной стены, которую необходимо законопатить. И хотя некоторые могут рассматривать это как контрольное соединение, само соединение обычно не тестируется в большинстве сборок.0209 Международного строительного кодекса  рассматривает противопожарную защиту в Разделе 715, как указано в Разделе 708:
708.8 Суставы. Стыки, выполненные в противопожарных перегородках или между ними, должны соответствовать Разделу 715.
715.1 Общие. Стыки, установленные в огнестойких стенах, полу или узлах пола/потолка и крышах или узлах крыши/потолка или между ними, должны быть защищены утвержденной системой огнестойких соединений, предназначенной для противодействия проникновению огня в течение периода времени не менее требуемый класс огнестойкости стены, пола или крыши, внутри или между которыми установлена ​​система. Огнестойкие соединительные системы должны быть испытаны в соответствии с разделом 715.3.
Исключение: огнестойкие соединительные системы не требуется для соединений во всех следующих местах:

  1. Этажи в пределах одной жилой единицы.
  2. Полы, где стык защищен ограждением шахты в соответствии с Разделом 713.
  3. Полы внутри атриумов, где пространство, прилегающее к атриуму, включено в объем атриума в целях противодымной защиты.
  4. Этажи в торговых центрах.
  5. Полы и пандусы в открытых и закрытых гаражах или сооружениях, построенных в соответствии с разделами 406.5 и 406.6 соответственно.
  6. Антресольные этажи.
  7. Стены, в которых разрешено иметь незащищенные проемы.
  8. Крыши, где разрешены проемы.
  9. Контрольные соединения, максимальная ширина которых не превышает 0,625 дюйма (15,9 мм) и испытаны в соответствии с ASTM E 119 или UL 263.

715.1.1 Сборка навесной стены. Пустота, образовавшаяся на пересечении узла пола/потолка и узла наружной навесной стены , должна быть защищена в соответствии с Разделом 715.4.
Дополнительную информацию по теме противопожарной защиты можно получить у производителя противопожарной защиты или в Международном совете по противопожарной защите www. firestop.org/.

Что такое R-коэффициент и как я могу рассчитать R-коэффициент для стеновой сборки, показанной в GA-600 «Руководство по проектированию огнестойкости и звукоизоляции» ? Наконец, почему меня просят это сделать?

Значение R (значение сопротивления) измеряет способность материала или сборки сопротивляться передаче тепла. Энергетические коды ужесточились за последние несколько циклов кодов, поэтому требования R-коэффициента для наружных стен и кровельных конструкций изменились. Поскольку нормы стали менее предписывающими и более ориентированными на производительность, расчет R-значений становится обязанностью проектной группы.
В GA не указаны R-значения для стеновых сборок из-за высокой степени изменчивости между тем, что показано в GA-600, и тем, что фактически построено. Общие элементы, такие как упругие каналы, более толстые стойки, уменьшенное расстояние между стойками или балками, различное количество и типы изоляции и т. д., являются переменными, которые разрешены для любой системы в соответствии с Общими пояснительными примечаниями в GA-600. Такие переменные, как тип покрытия, также играют роль в общем значении R.
Тем не менее, вычисление значения R для сборки не представляет особой сложности, так как оно представляет собой сумму значений R отдельных слоев с учетом близости шпилек. ASHRAE, ICC, DOE и другие разработали приемлемую практику и методы для расчета R-значений. Один онлайн-инструмент на основе ASHRAE Справочник по основам доступен на сайте www.ekotrope.com/r-value-calculator/. Быстрый онлайн-поиск предоставит дополнительные онлайн-инструменты для выполнения этих расчетов.

Я понимаю, что даже гипсовые панели, устойчивые к плесени/влаге, нельзя использовать в так называемых «влажных помещениях». Можете ли вы объяснить, где этот продукт может и не может быть использован?

Гипсовые панели, устойчивые к плесени и влаге, отлично подходят для использования в зонах с высокой влажностью и даже там, где ожидается случайное попадание брызг воды. Соответствующие зоны включают туалетные комнаты, прилегающие к душевым или ваннам, за прилавком / нижним шкафом, где расположена сантехника, а также в прачечных, грязевых комнатах и ​​​​т. Д. Однако ни коды моделей, ни Совет по плитке Северной Америки (TCNA) Справочник позволяет использовать эти панели за плиткой в ​​зоне душа или ванны или в качестве основания под кастрюлей или вокруг бассейна или сауны. Чтобы узнать о допустимых материалах во влажных зонах, обратитесь к местным нормам или TCNA.

Существуют ли специальные указания Гипсовой ассоциации относительно необходимости замены гипсокартона после пожара?

Короткий ответ — нет. Любая гипсокартонная плита, поврежденная пожаром или в результате тушения пожара, должна быть заменена; однако доска, которая просто подвергалась воздействию дыма, не имеет четких критериев замены. В этом случае замена будет определяться в каждом конкретном случае владельцем, подрядчиком и страховой компанией.

У меня есть проект реконструкции, в рамках которого мне необходимо установить огнеупорный пол/потолок, рассчитанный на 1 час, который также имеет звукоизоляционные характеристики. Я нашел сборку в Руководстве по проектированию огнестойкости и звукоизоляции , которая сопоставима, но использует двутавровые балки того же размера, что и деревянные балки, которые у меня есть в этом проекте. Могу ли я использовать эту сборку?

Ответ на этот вопрос, как и на многие другие вопросы, полученные в отделе технических услуг Гипсовой ассоциации, содержится в 9Общие пояснительные примечания руководства 0209. Примечание 19, стр. 20, в издании 22 nd   Manual , GA-600-2018, дает ответ:
«Указанные размеры каркаса пола-потолка и крыши-потолка
или размеры фермы минимум . Допускается использование балок или ферм большего размера (глубины) в системах с металлическим или деревянным каркасом. . . [курсив наш]».
Поскольку балка из пиломатериалов имеет больший размер и массу, чем двутавровая балка того же размера (вы можете увидеть это, взглянув на поперечное сечение), при условии соблюдения конструктивных критериев вы можете произвести замену.

Какие рекомендации Гипсовая ассоциация может дать по покраске и отделке новых гипсокартонных плит?

На протяжении многих лет Гипсовая ассоциация работала со многими организациями над разработкой рекомендаций по отделке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
