Как сделать монтаж стропильной системы:
пошаговая инструкция
В данной статье поэтапно описан принцип работы по монтажу стропильной системы. Рассмотрены типы кровель. Обращено внимание на вопросы огне-биозащиты, а также даются рекомендации по оптимальным расчетам и использованиям строительных материалов.
Кровля является самым важным и сложным элементом любого здания. Сложности начинаются уже при проектных работах, а именно, при выборе формы кровли, типа стропильной системы, покрытия, утеплителя и т.д.
Процесс обустройства и монтажа очень ответственный и трудоёмкий, так как связан с высотными работами, при которых вопрос техники безопасности стоит особенно остро.
Осуществляя монтаж кровельного покрытия, нужно обязательно соблюсти все требования и нормы производителя, так как даже незначительные ошибки могут привести к серьезным последствиям в будущем (протеканиям кровли, деформациям и другим неприятным моментам).
Очень большие проблемы доставляет сам рабочий процесс, ввиду того, что он связан с работами на наклонных плоскостях, и по опыту можно отметить, что на кровлях с углами наклона более 30 градусов работать без принятия дополнительных мер невозможно.
По стоимости укладка кровли обычно обходится в пределах 30-40% от общей стоимости строительства коробки, поэтому и относиться к данному этапу стоит с соответствующей внимательностью и вникать во все нюансы и тонкости.
Типы и формы кровли
Начинать следует с разработки эскизного проекта дома. В настоящее время для этого зачастую используется компьютер, так как существует довольно большой спектр программ, с помощью которых возможно даже самостоятельно набросать небольшой эскиз и в любой момент внести изменения. Рекомендуем попробовать начертить все фасады дома и форму кровли, проанализировав несколько вариантов, а потом обращаться к архитектору, имея хотя бы минимальные раскладки, включающие расположение окон, дверей, внешние виды фасадов и форму кровли. При этом желательно распланировать расположение межкомнатных перегородок, особенно на мансардном этаже.
Схематическое изображение основных форм кровли
По формам кровля бывает нескольких типов, но сегодня уже почти никто не делает кровли одно- или двухскатные, а останавливаются на изображённых ниже комбинациях. Но здесь уже дело вкуса и выбора каждого, поэтому советы давать на этом этапе не имеет особого смысла.
После того как Вы определились с формой кровли, необходимо решить, какой материал будет использоваться в виде покрытия в будущей кровле, так как вес выбранного покрытия влияет на расчеты при разработке и проектировании стропильной системы. К примеру, вес гибкой черепицы или ондулина в 5-7 раз меньше веса керамической черепицы или песчано-цементной черепицы. Соответственно и сама конструкция системы будет отличаться при использовании тех или иных материалов. Это, пожалуй, самая ответственная часть расчетных работ при проектировании кровли. Мы предлагаем универсальные советы для всех типов кровель.

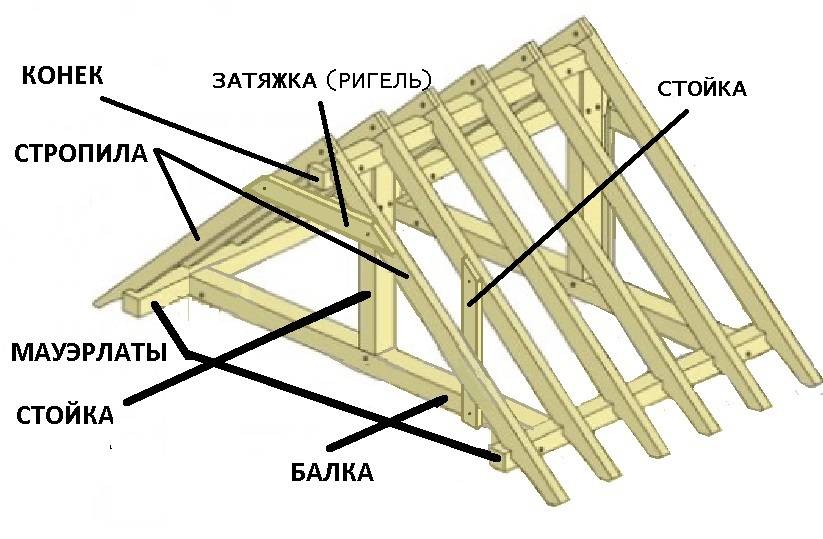

Стропильная система
При проектировании стропильной системы необходимо учесть тот факт, что большинство брендов кровельных утеплителей поставляется на наш рынок с фактической шириной нарезки утеплителя 60 см либо 120см. Поэтому целесообразно сделать шаг стропильных ног именно с этим интервалом. В последующем Вы сможете прилично сэкономить, исключив расходы на обрезку и подгонку утеплителя, который укладывается между стропилами. Необходимый же запас прочности стропил рассчитывать и подбирать оптимально именно сечением самой стропильной ноги. При расчете запаса прочности древесины учитывайте следующие нюансы: обязательно поинтересуйтесь при заказе, какого сезона лес (зимний лес прочнее летнего), и немаловажное значение имеет, спускалась ли смола с древесины, т.к. это влияет на долговечность будущей кровли. Смола, которой пропитан весь массив дерева, является природным антисептиком.
Проект стропильной системы, которая сочетает практически все формы кровель, основой которой является полувальмовая форма.
Также стоит учесть, что в местах соединения стропил, а именно на ребрах и ендовах (стыки плоскостей крыш), необходимо использовать стропила большего сечения, так как нагрузка в этих местах суммируется от всех стыкующихся стропил. Особое внимание стоит обратить именно на ендовные стропила, ввиду того, что эти места считаются самыми «проблемными» в кровле как по нагрузке, так и по возможным протеканиям. Рекомендуем в этих местах использовать стропила по ширине на 30-50% толще и (или) шире, чем стандартные расчетные.
Мауэрлат
Брусья, которые лежат непосредственно на стенах и на которые опираются стропила, называются мауэрлат. Последовательность их укладки следующая.
Прежде чем укладывать мауэрлат, необходимо залить монолитный пояс, предварительно вставив шпильки с шагом не более 120 см.
Для начала по периметру всех стен должен быть залит монолитный пояс, в который должны быть вбетонированы шпильки (предпочтительней делать именно так, чтобы избежать дополнительных трудозатрат при монтаже анкеров в затвердевший бетон). Шпильки выбирайте, как минимум, диаметром 10мм. В данном случае необходимо использовать шпильки из оцинкованной стали, так как этот материал не подвергается коррозии. Устанавливайте их с шагом в два раза реже, чем шаг стропил, но не реже, чем через 120 см. При расчете необходимо учесть, чтобы шпильки попали между стропилами, так как в противном случае они сильно усложнят их стыковку с мауэрлатом. Далее на пояс укладывается бронированный рубероид в два слоя (допускается использовать строительный материал типа «Технониколь»). Это обеспечит гидроизоляцию между деревом и бетоном. В брусьях перед укладкой сверлятся отверстия на расстоянии шага шпилек. Для этого брус предварительно укладывается на стену вдоль шпилек, и на нем отмечаются места будущих отверстий. После этого мауэрлат насаживается на шпильки, которые должны выступать не менее 2-3 см над брусом после его укладки. Далее последовательно надеваются шайбы и зажимаются гайки. При монтаже необходимо использовать усиленные шайбы (т.е. большого диаметра) во избежание продавливания дерева при зажимании гаек.
И гайки, и шайбы должны использоваться из оцинкованной стали.
Монтаж стропильной системы
Методов соединения стропил с мауэрлатом существует достаточно много, но нет необходимости останавливаться на каждом из них, так как мы рекомендуем использовать следующий (ввиду его простоты и надежности при минимальных трудозатратах).
На стропильной ноге делается засечка на глубину 20-25% от ширины стропила (при стандартной ширине 150мм засечка делается на глубину 3-4см). Далее, при помощи кронштейна из оцинкованной стали и саморезов, стропило фиксируется в поперечном направлении (таким образом, устраняется возможное движение вдоль мауэрлата). Сначала кронштейн прикручивается на 3-4 самореза к стропиле (предварительно оставив небольшой зазор в 3-4 мм между другим концом кронштейна и мауэрлатом), а затем стропило окончательно фиксируется, вкручивая саморезы в мауэрлат. На завершающем этапе стропило притягивается к мауэрлату скобой. Скоба изначально вбивается в стропило, в котором предварительно сверлится отверстие сверлом, меньшим на 2-3мм диаметра скобы (это делается для исключения раскалывания дерева). А затем под небольшим наклоном скоба загоняется в мауэрлат, притягивая стропило. Кронштейн и скоба должны находиться по разные стороны одной стропильной ноги. Скобы, как правило, используются диаметром 8-10 мм. При данной толщине запаса прочности хватает даже с запасом.
В местах любых соединений стропил между собой используются шпильки. Для простоты монтажа лучше использовать шпильки диаметром 8 мм, но этот диаметр допускается в крышах с легким покрытием (гибкая черепица, ондулин, металлочерепица). В кровлях с большой статической нагрузкой (керамическая или цементно-песчаная черепица) использование шпилек такого диаметра не допускается ( в случае, когда длина стропил более 6 м).
Соединение стропил осуществляется следующим образом. Сначала делается попарно по два сквозных отверстия во всех соединяемых стропилах. Затем вставляются шпильки, на них надеваются усиленные шайбы и поочередно зажимаются гайки. Использование этого метода исключает в последующем, при высыхании древесины, «гуляние» стропил вдоль своей оси.
При соединении стропил между собой необходимо использовать шпильки. Сечение реберного или ендовного стропила должно быть больше на 30-40%.
Бывают ситуации, когда длины стропила не хватает, тогда приходится делать наращивание. В этом случае нахлест стропил должен составлять не менее одного метра. Сверлят 4 отверстия, попарно как можно ближе к краям соединяемых стропил, и зажимают шпильками, как и в предыдущем описании. Лучше собирать эту конструкцию на земле, во избежание провисания стропил.
Для надежного соединения стропил с коньковым брусом необходимо использовать кронштейны, которые «садятся» на саморезы.
В местах соединения стропил на коньке также необходимо скреплять их между собой шпильками, используя для этого дополнительную рейку. Получившаяся конструкция будет напоминать букву «А». Для упрощения монтажа стропил на коньке, чаще всего используется коньковый прогон (брус — на который опираются все стропила в районе конька). В этих местах используются кронштейны, которые скрепляют стропила с коньковым брусом.
При укладке конькового прогона удобно пользоваться подпорками, в которых выпиливаются пазы под размер самого бруса.
При длине стропил более 6 метров необходимо предпринимать дополнительные меры по исключению провисания стропил под действием силы тяжести, как самой кровли, так и снежного покрова (в зимний период). Существует два основных способа исключить эту проблему. Первый — это создание конструкции «средний прогон», предусматривающая расположение несущего бруса, который располагается поперек всех стропил и является своеобразной поддержкой и опорой для них. И второй — устройство распорок либо поперечных балок, которые будут в последующем основой для потолка мансардного этажа. Выбирать стоит в каждом конкретном случае оптимальный вариант, исходя из технических особенностей Вашей кровли. Но практичнее, с точки зрения минимизации затрат, второй метод, так как в виде балок можно использовать тот же брус, который использовался для изготовления стропил. В итоге, у Вас получится готовая основа для будущего потолка. Вдобавок ко всему, с точки зрения механики, прочность на сжатие древесины (во втором случае) гораздо выше прочности на изгиб (в первом). Сечение бруса, которое должно использоваться в первом варианте, должно быть на порядок больше. Эта величина возрастает квадратично при увеличении расстояния между точками опоры среднего прогона. С другой стороны бывают ситуации, когда воспользоваться вторым методом невозможно просто технически, поэтому необходимо рассматривать и анализировать каждый конкретный момент отдельно. Идеальной возможностью использования второго метода является наличие несущей стены в центре дома.
Все перемычки и раскосы в этом случае также соединяются со стропилами попарно шпильками диаметром не менее 10 мм.
Огне-биозащита
Важно рассмотреть вопрос огне-биозащиты. По современным СНиПам выполнение огнезащиты обязательно в любой кровле жилого помещения. Сделать ее можно двумя способами: вызвать службу, которая занимается данным видом деятельности, либо сделать все самостоятельно. Первый вариант самый простой, но и самый непрактичный. Так как обработка кровли происходит, когда она полностью собрана, тем самым исключается возможность сделать обработку проблемных мест на стыках элементов. Поэтому, лучше провести её самостоятельно, так как сам процесс можно непосредственно проконтролировать и, как следует, всё промазать.
В настоящее время существует множество пропиток и промазок, в выборе которых помогут опытные консультанты точек продаж. Хотелось бы остановиться непосредственно на самой обработке. Для этого лучше вооружиться обычной малярной кистью и средствами защиты органов дыхания и зрения (респиратором и специальными очками). Кто бы Вам ни рассказывал про удобство использования пульверизаторов, не стоит обращать внимание на то, что, якобы, расход пропитки сокращается, и быстрее выполняются работы. Лучше все промазать и пропитать кистью, ведь огромное значение имеет именно глубина проникновения средства, а не его поверхностное нанесение. При использовании распылителя, состав проникнет неглубоко. Кистью желательно проходить два раза все поверхности, тогда и результатом будет долговечная защита. После нанесения средству необходимо дать полностью высохнуть перед началом монтажа.
После окончания монтажа стропильной системы необходимо обрезать все стропила по уровню карниза.
До прибивания обрешетки и контр-обрешетки стоит обрезать стропила по линии будущего карниза. Длину карнизного свеса лучше сделать немного больше по нескольким причинам: во-первых, это улучшает эстетичный вид дома, а во-вторых, исключает возможное подмывание фундамента осадками, стекающими с крыши. Рационально остановится на длине в пределах 70-90 см.
Выполнив все вышеприведенные рекомендации, кровля не преподнесет неприятных сюрпризов и прослужит много лет, а также сэкономит Ваши средства на монтажных работах и материале.
Заказать кровельные работы
К установке стропильных конструкций нужно подходить с умом. Кровельные работы — это основа, на которой держится вся крыша, поэтому каждый понимает, насколько важно монтировать их правильно и с соблюдением всех технологий.
Приступать к монтажу стропил необходимо, если выполнены все требования безопасности. Не каждый владелец частного дома, захотевший отремонтировать кровлю, сумеет сделать установку стропил самостоятельно. Тогда как профессиональные специалисты нашей компании выполнят весь комплекс работ со знанием дела, с применением современных технологий и используя современное оборудование.
Специалистам всё под силу
Занимаясь устройством стропильной системы, в первую очередь нужно понимать, как она сконструирована и из каких деталей состоит. Первый основной элемент – это стропилины. Они выполняют функции несущей части кровли и образуют скаты. Скатные плоскости, в свою очередь, делают из брусьев. Их используют для скрепления стропилин – это так называемые «воздушные связи» или «затяжки».
Чтобы сформировать свесы, наши специалисты практикуют использование наращенных стропилин. Образуя кровельные свесы, они выполняют еще и другую важную функцию – защищать здание от дождей и снега.
Доверьтесь нашему опыту
Чаще всего стропила делают из бруса от 5 до 20 см в сечении. Но окончательно их размер для монтажа стропил может значительно разниться, и вот какие факторы могут повлиять на выбор:
В принципе технология эта не слишком большой сложности, и наши кровельщики быстро и качественно сделают для вас монтаж стропильной системы. Цена в нашей компании тоже оптимальная.
Соблюдаем порядок. Получаем отличный результат!
Если действовать правильно и по порядку, то устройство стропильной системы получится по высшему разряду. Мы уложим два бруса на поверхность будущей кровли, предварительно сделав на них особые надрезы с обеих сторон – это делается для устойчивости всей конструкции. Причем на стропилины необходимо наносить разметку, позволяющую потом разместить их на кровле в нужном порядке. Расположив две первых стропилины, нижними концами их временно прикрепляют к мауэрлату.
Быстро и качественно выполним устройство стропильной системы. Цена на монтаж стропильной системы – вас приятно порадует.
Монтаж стропильной системы, устройство стропил, ремонт стропильной системы
Прежде, чем приступать к монтажу стропильной системы, стоит изначально изготовить проект и отнестись к этому достаточно серьезно.
При разработке проекта коттеджа форме крыши следует уделить немалое внимание, в том числе ее внешней привлекательности. Форма крыши напрямую зависит от конструкции стропильной системы — скелета кровли, а ваше спокойствие — от грамотно выполненного монтажа стропильной системы, т.к. малейшее нарушение технологии в монтаже стропил может привести к обрушению кровли!
Стропила являются основной несущей частью конструкции крыши, иными словами стропильная система — это скелет крыши, который берет на себя все несущие функции. Стропильная система призвана выдерживать не только вес кровли, но и давление снега и ветра. Стропила можно разделить на наслонные и висячие. Приступая к монтажу стропильной системы, необходимо понимать, что от профессионализма кровельщиков зависит не только вопрос, когда вам придется столкнуться с ремонтом стропильной конструкции, но и надежность стропильной системы в целом, ведь если при монтаже стропил будут допущены конструктивные ошибки, это может закончиться как ремонтом стропильной системы, так и обрушением крыши.
Вместе с тем не следует допускать и излишне сложных очертаний крыш, которые не только не прибавляют красоты дому, но и усложняют конструктивное решение, делают дороже строительство, эксплуатацию и ремонт кровли. Это же может привести к образованию на крышах больших снеговых мешков и, как следствие, протечек крыши.
Уклон крыш указывают в градусах по отношению к горизонтальной поверхности, например 14° или 45°. Минимальный пороговый угол скатных крыш 12°, уменьшать уклон скатной кровли не рекомендуется, т.к. это приведет к протечкам: талая вода, лед будут проникать между стыков кровельных листов. Так же следует учитывать при монтаже стропильной системы, что чем меньше угол наклона кровли, тем выше снеговые нагрузки на кровлю.
При выборе формы крыши следует обратить особое внимание на возможность быстрого и полного стекания дождевой и талой воды. Для уменьшения снеговых нагрузок (в Подмосковье нормативная снеговая нагрузка составляет более 100 кг/м2) в районах с обильными снегопадами следует проектировать крыши с крутыми скатами, имеющими уклон более 30°. Как показала практика, наибольшее количество снега скапливается на заветренных скатах крыш, имеющих уклон 30° и ниже, так как с наветренного ската снег сдувается ветром, переносится через конек и отлагается на заветренном скате. Все это условно, т.к. существуют внешние преграды, например, естественные (близко к коттеджу растут высокие деревья, защищающие его от ветра, так и искусственные — другие дома и сооружения).
Наслонные стропила концами опираются на стены здания, а средней частью — на промежуточные опоры. Висячие же стропила опираются только концами на стены здания. Висячие стропила устраивают в том случае, если расстояние между опорами не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую наслонными стропилами до 12 м, а двух опор — до 15 м. В деревянных брусчатых или же рубленых зданиях стропильные ноги опираются на верхние венцы, в каркасных — на верхнюю обвязку.
В том случае, если стропильные ноги в сечении имеют небольшую ширину и их планируют нагружать тяжелым кровельным материалом, в таком случае, стропила могут со временем провиснуть. Чтобы избежать этого, необходимо применять специальную решетку, состоящую из стойки, подкосов и ригеля. Для изготовления стоек и подкосов используют доски шириной 150 мм и толщиной 25 мм или деревянные пластины, получаемые из бревна, диаметр которого должен быть не менее 130 мм.
Концы стропильных ног присоединяются к стенам здания с помощью скруток или шпилек. Это необходимо для того, чтобы предохранить крышу от разрушения при сильном ветре. Скрутка — это кусок толстой проволоки, лучше оцинкованной. Один конец скрутки присоединяют к стропильной ноге, а второй — к костылю (при каменной кладке). В деревянных рубленых домах вместо скрутки целесообразно применять скобу из железа. Она призвана соединить стропила со вторым венцом сруба. Есть и другие способы крепления стропил к стенам..
Крыша любого дома должна быть полностью продумана. Для этого необходимо создать конструкцию, которая её будет держать надёжно. Это достаточно сложный технологический процесс, к которому нужно подойти ответственно и серьёзно. От него зависит правильность постройки. Основание должно быть тщательно подготовлено и выдерживать самые разные нагрузки, потому что при даже незначительных ошибках в монтаже строение может разрушится. Работу обязаны выполнять только профессионалы, которые имеют большой опыт. Мы готовы предоставить такую помощь. У нас имеется дружная команда, которая установит нужную конструкцию любой формы. Вся система тщательно организуется, готовится проект, определяется время. Работа выполняется в соответствии с требованиями клиента. Нашими специалистами делаются замеры, рассчитывается нагрузка на основание, на покрытие, чтобы со временем не могла разрушиться конструкция вследствие снегопада и других природных явлений. Стоимость стропильной системы Вы можете узнать у менеджера, проконсультировавшись по телефону, или на сайте. На все вопросы гарантируем дать содержательные ответы.
Висячие стропила обычно устраивают в зданиях с легкими стенами, а также в зданиях, где отсутствуют внутренние несущие стены. Висячие стропила не передают на стены горизонтальных нагрузок. Выбирая материал для изготовления стропил, необходимо учитывать архитектурно-конструктивные особенности конкретного проекта (длину стропильной ноги, вес кровли, вес осадков (снег, лед), ветровые нагрузки т. д.). Если Вы хотите надежную кровлю, начинайте строительство (монтаж) кровли и стропильной системы с изготовления проекта!
Расстояние между стропилами и их размер сечения стропильной конструкции выбирают по данной таблице.
Стоимость монтажа и ремонта стропильной системы Вы можете посмотреть в разделе «цены», либо позвонить нам. Специалисты выслушают Вас, зададут наводящие вопросы и предварительно оценят Вашу крышу. Если у Вас возникли вопросы относительно ремонта стропильной системы или предстоящего монтажа стропил, Вы можете задать вопрос специалисту в он-лайн режиме, в разделе «вопрос специалисту» и в порядке очередности на Ваш вопрос ответят Вам на электронную почту. Копия вопроса останется на нашем сайте в соответствующем разделе. Так же по вопросам устройства стропильной системы вы можете звонить нам. Заказать устройство стропильной системы вы сможете в разделе заказ услуг, ответив на все необходимые вопросы в данном разделе, либо для заказа монтажа или ремонта стропил Вы можете вызвать специалиста, который обследует Вашу кровлю и сделает необходимое заключение о ее состоянии и предстоящих работах.

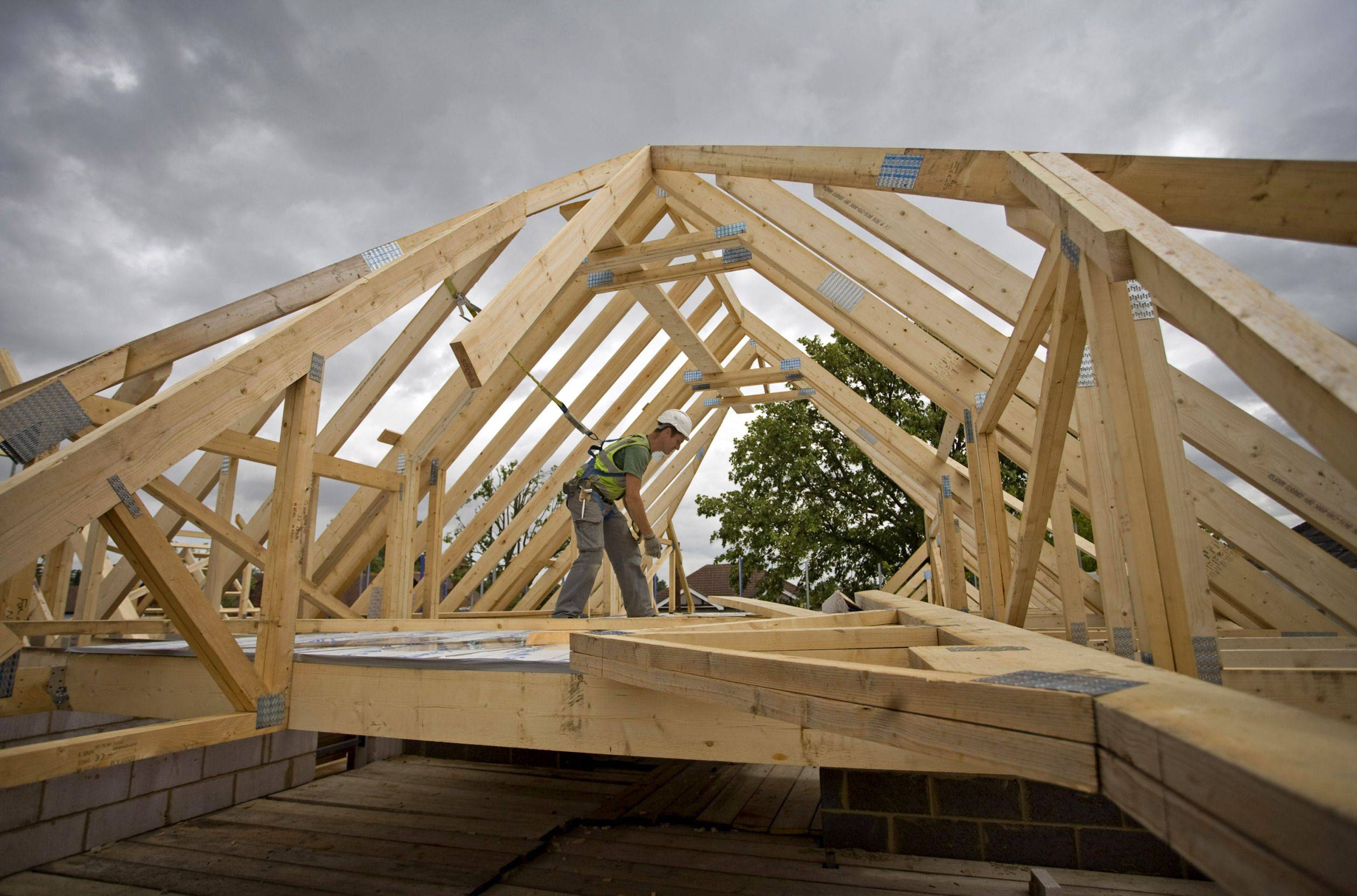

Установка ферм крыши
Автор Марк Робинс
Главный редактор
Опубликовано 22 июля 2014 г.
Фермы из холодногнутой стали (CFS) представляют собой негорючий и универсальный вариант для коммерческих крыш. Гибкость их конструкции позволяет профессионалам создавать и проектировать экономичные и эстетически привлекательные альтернативы стержневым балкам и конструкционной стали. Превосходные характеристики прочности и веса холодногнутых стальных ферм обеспечивают очень хорошую пропускную способность в чистом виде.
Чтобы воспользоваться этими преимуществами, фермы должны быть установлены правильно и безопасно. Последствия неправильного обращения с ними, возведения, установки и крепления могут привести к обрушению конструкции или, что еще хуже, к серьезным травмам или смерти.
Отраслевое руководство по безопасной установке ферм из CFS — это «Информация о безопасности компонентов здания из холодногнутой стали: Руководство по надлежащей практике обращения, установки, фиксации и закрепления ферм из холодногнутой стали», подготовленное компанией Cold-Forged Steel. Совет (CFSC) Ассоциации компонентов строительных конструкций (SBCA) из Мэдисона, штат Висконсин. Книга была дополнена в 2011 году вставкой с изменениями, касающейся установки ферм CFS до 4 футов по центру и до 80 футов в длину.
«В книге подробно описаны обязанности проектировщика, контрольный список проектировщика здания для необходимой информации в строительной документации, безопасное хранение и обращение, надлежащий подъем, подъем и размещение, требуемые места фиксации и крепления, материалы и соединения», — говорит Стэн Сиас, национальный менеджер. компания Simpson Strong-Tie, Плезантон, Калифорния. «Существует пошаговый процесс крепления первой фермы к земле или другой части конструкции и продвижения вперед. В руководстве рекомендуются безопасные допуски при установке (вертикальные и горизонтальный) для помощи с приемлемыми и успешными удерживающими и распорными системами».
Кроме того, Майк Нунан, вице-президент по маркетингу компании Cascade Manufacturing Co., Каскад, штат Айова, подчеркивает: «Если есть что-то, о чем следует всегда помнить, так это тщательное изучение документов, касающихся надлежащего обращения с оборудованием и его крепления. ферм перед началом установки. Кроме того, внимательно изучите план каркаса фермы, предоставленный поставщиком ферм.»
Нижеследующее является общей информацией по установке холодногнутой стальной фермы крыши и никоим образом не должно интерпретироваться как исчерпывающая для всех установок CFS.
Транспортировка
Большинство ферм из холодногнутой стали доставляются на строительную площадку готовыми к установке, но с ними все же необходимо обращаться осторожно. Подрядчик несет ответственность за их надлежащее получение, разгрузку и хранение.
Согласно CFSC:
- Осторожно снимите ленты или металлические детали крепления, чтобы не повредить фермы и не допустить травм.
- Избегайте бокового изгиба фермы.
- Фермы могут быть разгружены непосредственно на земле во время доставки или временно храниться в контакте с землей после доставки.
- Если фермы должны храниться в горизонтальном положении более одной недели, поместите блокировку достаточной высоты под стопку ферм на расстоянии от 8 до 10 футов по центру.
- Храните фермы под небольшим уклоном, чтобы обеспечить дренаж.
- Для ферм, хранящихся более одной недели, накройте пакеты для защиты от окружающей среды.
Распорки и ограничения
Для обеспечения правильной и безопасной установки ферм из холодногнутой стали требуются временные и постоянные распорки. Во время строительства, до того, как все компоненты ферменной системы будут установлены, раскосы удерживают элементы в вертикальном, прямом и правильном положении. «Самый типичный крепежный материал, указанный и используемый на современном рынке, — это 1 1/2 дюйма на 20 калибров, — говорит Дэвид Данбар, PE, национальный менеджер по продажам ITW TrusSteel, Орландо, Флорида. сами фермы становятся отраслевой нормой».
Стабилизатор может обеспечить боковое ограничение установки ферм из холодногнутой стали. «Стабилизатор защелкивается на элементах верхнего и нижнего пояса, обеспечивая необходимое крепление поясов фермы, а также обеспечивает правильное расстояние», — говорит Майк Пеллок, исполнительный вице-президент Aegis Metal Framing, Честерфилд, штат Миссури. «Стабилизаторы поставляются с пакет фермы».
Переменные установки
Первоначальным этапом установки металлической ферменной крыши является решение, с какого конца или места здания начать. «Этот момент имеет решающее значение, поскольку последующие фермы будут прикреплены к первой ферме с помощью боковых и диагональных элементов жесткости», — говорит Данбар. «Если крыша представляет собой вальмовую крышу, отправной точкой будет вальмовая балка №1. Если крыша представляет собой прямую А-образную раму, в качестве отправной точки обычно выбирается концевая ферма фронтона».
Внутренние несущие стены и балки помогают удерживать фермы, поскольку для удержания ферм в плоскости устанавливаются временные распорки. Леса обычно используются внутри здания на длиннопролетных фермах вместо внутренних несущих стен при монтаже.
Нунан считает, что различные типы ферм не так сильно влияют на установку, как длина пролета фермы. «Чем длиннее пролет, тем больше оборудования играет большую роль в установке. Если ферма слишком большая, ее, возможно, придется собирать и транспортировать двумя частями, что требует больше времени на установку».
Данбар соглашается с тем, что большие пролеты и более крутые скатные крыши требуют значительно большего времени для установки, но также и то, что более длинные и высокие пролеты фермы напрямую связаны с необходимостью большего количества элементов перемычки. «Более длинные стержни, как правило, требуют большего количества распорок, — говорит он. — Большинство ферм, производимых сегодня, составляют стандартные фермы с опорными стойками и запатентованные стальные стержневые системы».
Международный строительный кодекс признает, что возведение ферм высотой более 60 футов опасно по своей природе и представляет значительный риск для монтажников. Таким образом, «МДС (МДС 2009 г., Раздел 2303.4.1.3) требует привлечения зарегистрированного специалиста-проектировщика для проектирования временных ограничений и распорок при установке, а также постоянных ограничений и распорок отдельных элементов фермы, говорит Сиас.
По данным SBCA, этапы успешной установки ферм крыши CFS следующие:
- Сценические фермы.
- Поднимите первую отдельную ферму на место. Для длинных ферм потребуется распорка.
- Закрепите ферму на несущей опоре с помощью специального оборудования.
- С помощью шуруповерта можно установить крепеж на опору подшипника и распорный материал.
- Для первой фермы ферма крепится распорками к земле или внутренней части здания.
- Поднимите вторую ферму на место.
- Прикрепите вторую ферму к несущей опоре с помощью специального оборудования.
- Прикрепите вторую ферму к первой ферме с помощью монтажных раскосов, таких как стабилизатор или другой материал, на верхнем поясе, нижнем поясе и плоскости стенки в соответствии с предоставленными документами. Диагональное крепление имеет решающее значение.
- Повторить для следующих ферм.
<
Подъем и соединение
Краны и ножничные подъемники являются двумя наиболее часто используемыми машинами на строительной площадке для подъема холодногнутых стальных ферм крыши на опору и их закрепления. «Краны могут поднимать одну ферму за раз или предварительно упакованный пучок ферм, поднимаемый к месту установки за один раз», — говорит Данбар. «Винты — это механическое соединение, которое выбирают на любой рабочей площадке для соединения распорного материала с фермами, зажимы для соединения фермы с фермой и зажимы для крепления фермы к несущему элементу».
Для облегчения установки CFS, по словам Сиаса, системы Simpson Strong-Tie Quik Drive с автоматической подачей шурупов имеют такие функции, как ленты для быстрой загрузки шурупов и запатентованный механизм автоматического продвижения. Все подъемное оборудование должно соответствовать требованиям OSHA. При использовании крана SBCA рекомендует:
- Не перегружайте кран.
- Не полагайтесь на обвязку или металлические детали, используемые для крепления ферм в связке для подъема и перемещения связок на рабочей площадке.
- Точки подъема для подъема связок ферм разрешены в любом месте вдоль верхних поясов.
- Две точки подъема могут использоваться для связок с фермами до 45 футов.
- Используйте не менее трех точек подъема для связок с фермами длиной более 45 футов.
Хотя Сиас признает важность всех вышеперечисленных процедур установки, он подчеркивает важность правильного размещения (а также соединения и крепления) временных и постоянных боковых ограничителей. «Это так же важно для работы конструкции, как и для безопасной установки». Пеллок соглашается, говоря: «Обрушение фермы во время установки почти всегда является результатом отсутствия или неправильной установки боковых и диагональных ограничений. Поймите это правильно, и будет безопасная и успешная установка».
Руководство по раскосам для установки длиннопролетных ферм
Первоначально опубликовано: Новости каркасного строительства — 22 июня 2021 г.
SBCA ценит ваш вклад; пожалуйста, напишите нам, если у вас есть какие-либо комментарии или исправления к этой статье.
Установка длиннопролетной фермы не для слабонервных. Строители пост-рамок знают это лучше, чем большинство. Как указывалось в первой статье этой серии [ Новости каркасного строительства, , ноябрь 2020 г., стр. 28–30], фермы предназначены только для поддержки нагрузок, приложенных в определенной, обычно вертикальной, плоскости. Это связано с тем, что фермы узкие по отношению к их глубине и пролету и в результате требуют боковой поддержки. Без этой боковой поддержки ферма или часть ее элементов будут иметь тенденцию к изгибу вне плоскости. Этот боковой изгиб увеличивается по мере удлинения пролета фермы, что затрудняет удержание более длинных пролетных ферм в плоскости на протяжении всего процесса установки.
Имея это в виду, во второй статье этой серии были представлены рекомендации по доставке ферм и хранению на строительной площадке. [ FBN , январь 2021 г., стр. 24-26.] Поскольку боковой изгиб может привести к значительному повреждению фермы, иногда таким образом, что это не сразу видно во время установки, установщику надлежит работать с производителем компонентов (CM), чтобы a убедитесь, что фермы доставлены в такое место на строительной площадке, которое уменьшает необходимость обработки.
В третьей статье основное внимание уделялось оборудованию и методологии, используемым для подъема длиннопролетных ферм, и признавалось, что все может пойти не так быстро и с очень небольшим предупреждением. [ FBN April 2021, pp. 14-17.] Последствия также могут быть разрушительными: от значительного повреждения фермы до обрушения здания и травм. К счастью, BCSI B1 предлагает передовой опыт, проверенный на практике, чтобы избежать подобных последствий и обеспечить бесперебойную работу каждого длиннопролетного ферменного подъема.
В этой статье рассматривается еще одна часть BCSI B1, в которой содержатся очень важные рекомендации, касающиеся установки начального набора ферм крыши и изучения того, почему так важно, чтобы эта первая группа ферм была надлежащим образом закреплена, чтобы избежать потери устойчивости вне плоскости во время монтаж. Также будут рассмотрены некоторые важные аспекты соединений раскосов и допусков при установке.
Установка первой фермы
В отношении начала процесса установки BCSI-B1 заявляет: «Для Подрядчика важно обеспечить прочные крепления для первой возводимой фермы. Фермы, составляющие остальную часть первого набора, привязаны к первой ферме и опираются на нее для обеспечения устойчивости. Точно так же после того, как этот первый набор ферм надлежащим образом растянут по диагонали, остальные установленные фермы полагаются на этот первый набор для обеспечения устойчивости. Эффективность системы крепления фермы в значительной степени зависит от того, насколько хорошо закреплена и закреплена первая группа ферм».
По сути, стабильность первой установленной фермы играет большую роль в общей стабильности системы ферм на протяжении всего процесса установки. Внешнее крепление к земле является жизненно важной частью этой устойчивости. BCSI На рисунках B1-16 и B1-17 показаны передовые методы установки наземных распорок. Эта связь должна обеспечивать постоянную поддержку от точки крепления к ферме до земли, где она крепится к кольям, вбитым в землю и надежно закрепленным. Важно отметить, что диагональные заземляющие распорки должны быть связаны вместе боковым ограничителем (показанным зеленым) вместе со стойками заземляющих распорок, чтобы диагональные распорки не прогибались.
Чтобы адекватно противостоять боковой нагрузке в процессе установки, будь то ветровая нагрузка или динамическая нагрузка, создаваемая монтажниками, временные боковые ограничения верхнего пояса (показаны зеленым цветом) должны быть установлены непосредственно на линии диагональных распорок грунта, чтобы обеспечить передачу нагрузки через связи, а не первая ферма.
Если высота здания или внешние грунтовые условия не позволяют установить внешние распорки, BCSI B1 предоставляет рекомендации по установке внутренних распорок. В этом случае рекомендуется, чтобы первая установленная ферма располагалась ближе к середине здания (см. Рисунок B1-18). После того, как он правильно прикреплен к земле, можно установить первый комплект ферм, а затем закрепить и закрепить соответствующим образом, прежде чем снимать земляную распорку, чтобы установить остальные фермы.
Установка временных фиксаторов и распорок
Опять же, индивидуальная длиннопролетная ферма очень узкая по своей высоте и пролету. Таким образом, в системе ферм есть три плоскости, которые необходимо закрепить, чтобы предотвратить коробление вне плоскости: плоскость верхнего пояса (крыши), плоскость стержня (внутренняя) и нижний пояс (потолок). самолет. Во время установки BCSI заявляет: «Очень важно немедленно установить боковые ограничения и диагональные распорки для плоскостей верхнего пояса и стержня, чтобы предотвратить коробление фермы вне плоскости».
Плоскость верхнего пояса
Правильная установка поперечного ограничения верхнего пояса и диагональных связей является наиболее важным шагом, поскольку верхние пояса особенно подвержены боковому выпучиванию. При прикреплении к этой плоскости ограничений и связей важно соблюдать точное расстояние между фермами, чтобы соблюдать допуски при установке, которые будут рассмотрены в следующем разделе. Пример бокового ограничения верхнего пояса и диагональной связи показан на рисунке B1-24A. Цель временного бокового ограничения состоит в том, чтобы привязать каждую ферму к распорке на земле. Цель временных диагональных раскосов — обеспечить сопротивление вдоль нелинейного пути, чтобы предотвратить смещение всей системы ферм в одном направлении. Для монтажников это важная концепция.
Плоскость веб-члена
В отличие от временных распорок, прикрепленных к плоскости верхнего пояса, которые должны быть удалены по мере наложения обшивки (которая обеспечивает собственное сдерживание), в плоскости стенового элемента есть некоторые ограничения и распорки, которые должны быть постоянными, и есть дополнительные диагональные связи. который следует временно применить во время установки. Чем длиннее пролет фермы и чем больше высота фермы, тем больше может потребоваться эта временная распорка для предотвращения наклона фермы или домино во время установки. Это более подробно описано в BCSI B3, который мы рассмотрим в следующей статье.
Плоскость нижнего пояса
Временное поперечное закрепление и раскосы для плоскости нижнего пояса также помогают сохранить центральное расстояние, а также «усилить» группу ферм в системе в поперечном направлении. Временные диагональные связи также должны быть установлены по той же причине, что и для верхнего пояса, чтобы обеспечить сопротивление вдоль нелинейного пути. Это ограничение и распорку можно оставить как часть системы постоянных распорок после завершения установки или снять после установки потолочной диафрагмы.
Допуски на установку
Для того, чтобы стропильные системы крыши или пола соответствовали проекту, а также приемлемым линиям крыши и пола для применения материалов обшивки, каждая ферма должна быть установлена в пределах установленных допусков. Что касается отвеса, BCSI рекомендует, чтобы ферма отклонялась от отвеса не более чем на четверть дюйма на каждый фут глубины, но не более 2 дюймов. Что касается изгиба фермы вне плоскости, BCSI предоставляет стандартизированную таблицу максимально допустимого изгиба в зависимости от длины фермы. Для ферм более 30 футов максимально допустимый изгиб составляет 2 дюйма.
Практический результат
Фермы — невероятно эффективные элементы каркаса, которые необходимы в большинстве современных стоечно-каркасных зданий. Во время первоначальной установки очень важно, чтобы монтажники надлежащим образом закрепили первую ферму в системе, чтобы противостоять боковым нагрузкам, которые могут привести к изгибу отдельной фермы или всей системы фермы вне плоскости. BCSI содержит передовые практические концепции, которые следует учитывать, когда речь идет о закреплении на грунте, а также о боковых ограничениях и диагональных связях, чтобы обеспечить устойчивость системы крыши до тех пор, пока не будут полностью установлены обшивка крыши и потолочная диафрагма. ФБН
Сводный лист BCSI-B1 – Руководство по обращению, установке, закреплению и закреплению ферм
BCSI-B1 — это руководство для строителей, в котором описаны правильные методы разгрузки, хранения, подъема, возведения, установки, фиксации и крепления ферм. Он включает в себя конкретную информацию по защите ферм от погодных условий и повреждений на строительной площадке, как поднимать связки и отдельные фермы с помощью крана, рекомендации по ограничению/подкреплению для предотвращения опрокидывания ферм во время монтажа, допуски при установке, чтобы фермы оставались в плоскости и по отвесу, а также базовую конструкцию.
