Монтаж утепленного фасада: Инструкция по монтажу утеплённого фасада «Урал-1»

admin

Содержание

Утепление фасада, системы и технологии фасадного утепления| www.FACADE.ru

  • Статьи о навесных фасадах и остеклении

Вопрос о том, как создать благоприятную и максимально комфортную атмосферу с доме, сохранить тепло, создав тем самым хорошую систему теплоизоляции, является одним из важных моментов для грамотного хозяина. С решением этого вопроса отлично справляется вентилируемый фасад с утеплением, который зимой сохраняет тепло, а летом остается прохладным. Основными материалами, использующимися в утеплении фасадов являются минеральная вата, пенополистирол и пенопласт. Именно эти материалы обладают низким критерием теплопроводности, благодаря которому сохраняется желаемая температурная зона.

  • Установка кронштейнов
    После того, как разметка здания закончена начинается подготовка к установке системы вентилируемых фасадов. Сперва в отведенных местах монтируются кронштейны. Монтаж выполняется через паронитовый терморазрывный элемент с использованием анкеров. В завершении положение кронштейнов фиксируется алюминиевой шайбой, способствующей увеличению прочности узла. После этого остается только закрасить шляпку анкера во избежание развития коррозии.

  • Установка утеплителя
    С помощью специальных пластиковых анкеров на фасад здания монтируется утеплитель, будь это минеральная вата, пенопласт, или другой тип утепления. По технологии установки в стене высверливаются отверстия, в которые будут установлены анкеры. Шляпки анкеров должны хорошо прижимать плиты к фасаду.

  • Установка направляющих

    Следующим этапом монтажа будет установка направляющих, которые крепятся к кронштейнам благодаря отведенным для этого заклепкам.

  • Монтаж облицовки

    Фасадные кассеты

    Верхние направляющие должны быть выставлены в проектное положение. Нижние направляющие закрепляются выше так, чтобы иметь возможность навесить на них кассету. Следующими действиями нужно завести нижние направляющие до фиксирующего положения в специально предназначенную прорезь держателя фасадных кассет. Затем необходимо закрепить узлы контрящими винтами.

    Фасадные плиты

    Первым делом необходимо установить концевые кляммера, которые крепятся к профилю. Также в этот профиль устанавливают резиновые уплотнители. После этого фасадная плита крепится в концевой кляммер, при этом верхние поворотные кляммера плиты должны проходить через пазы направляющей. Следующим действием станет закрепление верхних кляммеров дистанционными типами кляммера. Процедура установки продолжается тем, что выполняется монтаж нижних поворотных кляммеров второго ряда фасадных плит по горизонтали.

class=»uk-list fa-ul»>

Читайте так же

Вентилируемый фасад: подбор крепежа на основе материала стен


Вентилируемые фасады, быстрый, надежный, а иногда просто незаменимый вариант для отделки фасадов зданий от частных домостроений до торгово-производственных комплексов.

Скрытое крепление вентфасада


Скрытое крепление отделки вентилируемого фасада смотрится гораздо привлекательнее, чем кляммеры, заклепки, шурупы-саморезы, планки-держатели и другие видимые элементы креплений облицовки.

Алюминиевые окна с подогревом


Алюминиевые окна с подогревом предназначены для обеспечения комфортного климата в доме, на балконе или в зимнем саду…

Вентилируемый фасад из искусственного камня


Искусственный камень имитирует внешний вид и тактильные ощущения натуральных минералов, при этом он более экономичен и прост в установке.

Вентилируемые фасады инструкция по монтажу

Инструкция по монтажу вентилируемого фасада. Последовательность основных этапов установки вентилируемого фасада и краткие сведенья о монтаже вентилируемого фасада.

Как утеплить вентилируемый фасад| ФАССТ

Теплоизоляция — важный компонент любого здания, поэтому утепление навесных вентилируемых фасадов нужно выполнять грамотно, профессионально, учитывая все нюансы и особенности технологии монтажа. Утепленное здание помогает экономить на теплоэнергии, а также продлевается срок службы фасадов. Правильная установка навесной конструкции вплотную к несущей стене подразумевает смещение «точки росы», что в свою очередь исключает конденсацию влаги под вентфасадом. Рассмотрим виды, характеристики и способы монтажа систем утепления фасадов.

Конструктивные особенности вентфасада

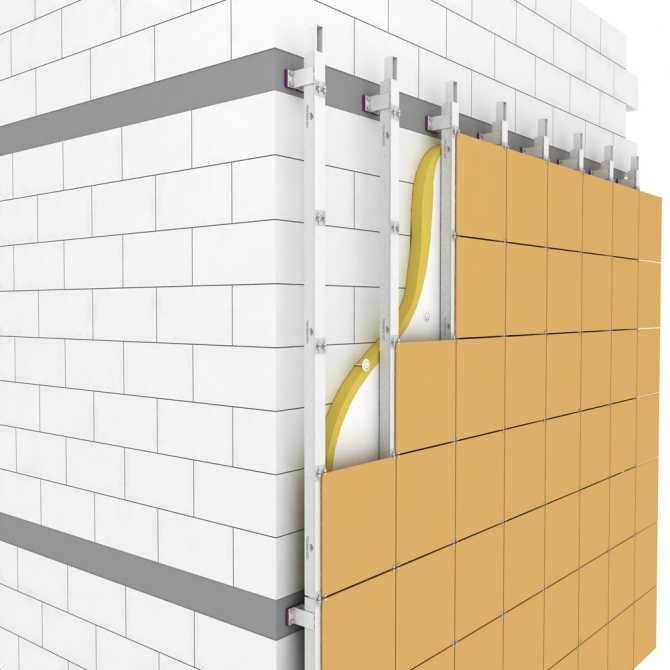

Давайте сначала вспомним как устроен навесной вентилируемый фасад, из каких слоев он состоит:

  1. Металлический каркас. Собирается из оцинкованного, алюминиевого профиля или с помощью профиля из нержавеющей стали разной ширины и толщины, в зависимости от толщины слоя теплоизоляции. К стене крепится при помощи подвесов;
  2. Вентиляционный зазор. Между несущей стеной и слоем утеплителя принято оставлять небольшой зазор для того, чтобы беспрепятственно проходили воздушные потоки, предотвращая скопление влаги. Это важная особенность технологии монтажа системы навесного вентилируемого фасада;
  3. Слой изоляции. Под этим слоем подразумеваются утеплители, которые выполняют роль теплоизоляции и отчасти шумоизоляции;
  4. Ветрозащитная пленка. Предназначена для дополнительной защиты слоя теплоизоляции;
  5. Облицовочный слой. Это финальный слой, для которого используется: профнастил, клинкерная плитка, керамогранит и пр.

Разновидности утепления

Утепление фасада нужно производить из негорючего материала, это самая важная характеристика для вентфасадов. Так как между несущей стеной и конструкцией вентфасада остается небольшой зазор для прохода воздуха, возникший огонь может быстро распространиться по всей площади стены, если материалы будут горючими. Именно по этой причине для утепления вентилируемого фасада не рекомендуем использовать:

  • пенопласт;
  • пенополистирол;
  • пенопропилен;
  • пенополиуретан.

Кроме горючести перечисленные разновидности пенопласта со временем начинают крошиться и разлетаться, теряя функцию изолировать тепло. Квалифицированные строители используют для навесного вентфасада следующие виды утеплителя: штапельное стекловолокно и базальтовую вату (она же каменная). К этим утеплителям применяют также название минеральная вата. Они идеально подходят для конструкции, потому что обладают следующими свойствами:

  • произведены из природных и экологически чистых материалов, которые дополнительно обработаны термически;
  • могут использоваться в широком температурном диапазоне;
  • устойчивы к воздействию повышенной влажности;
  • препятствуют появлению и распространению плесени, грибков;
  • качественно поглощают лишний шум, выступая в роли дополнительной шумоизоляции;

Использовать утеплитель для вентилируемого фасада из стекловолокна и каменной ваты можно как вместе, так и по отдельности. В случае совместного применения важно, чтобы стекловолоконный утеплитель укладывался на внутренний слой, а базальтовая вата — на наружный. Оба типа материала соответствуют требованиям безопасности.

Рекомендуем использовать утеплитель исключительно в форме отдельных прямоугольных плит, а не рулонный тип. Плиты сохраняют свою форму на протяжении всего времени эксплуатации, более упруги и удобны при монтаже. Рулонный же материал для утепления стен в составе вентилируемого фасада не подходит.

Характеристики

Размер утеплителя специально предусмотрен, поэтому плиты выпускаются шириной 600 мм, это соответствует размеру шага конструкции каркаса вентфасада. Длина утеплителя, как правило, бывает от 1000 мм до 1250 мм, а толщина 40-180 мм. Тот или иной размер заказывают, основываясь на том, какие тепловые расчеты сделаны на стадии проектирования, т.е. перед монтажом вентилируемого фасада и утеплителя.

Если нужно достичь высокого уровня теплоизоляции — устанавливают материал толщиной 140-180 мм. Чем толще материал, тем ниже показатели теплопроводности и выше уровень энергетической эффективности внутри здания. Также толщина влияет на долговечность материала.

Технология монтажа утеплителя

Перед тем, как укладывать утеплитель для вентилируемого фасада, производят подготовительные и первичные работы, в ходе которых монтируются кронштейны для каркаса, устанавливаются поперечные и продольные направляющие, происходит поиск правильного уровня. Также перед началом работ по укладке минваты, необходимо проверить паспорт соответствия на доставленную партию материала, он прикрепляется к сопроводительной документации. Тот материал, который не соответствует паспорту, должен быть забракован и отправлен обратно производителю для замены.

Во время работ по устройству вентилируемого фасада с утеплением, участок стены и базальтовой плиты защищают от дождя и снега. Монтаж слоев гидроизоляции производится снизу-вверх, а первый ряд плит устанавливается на опорный направляющий профиль, ширина которого должна соответствовать толщине плит. В местах установки крепежного кронштейна в материале делается отверстие достаточного размера и формы. Утеплитель плотно прижимается к стене и между собой, сминать плиты нельзя. Также нельзя оставлять зазоры, это может привести к образованию так называемых «мостиков холода». В таких мостиках будет конденсироваться влага, что в свою очередь сильно ухудшит теплозащитные свойства всей конструкции. Поэтому монтаж навесных вентилируемых фасадов и утеплителя должен проходить в строгом соответствии с технологией.

Утеплять стены можно, как в один, так и в несколько слоев. Если укладка производится в два слоя, то верхний слой следует укладывать со смещением стыков по всем плоскостям (по горизонтали и вертикали). Такой на хлёст даст максимальную теплоизоляцию и исключит образование «мостиков холода».

Ветрозащитная мембрана

Для комплексной защиты фасада, рекомендуется установка ветрозащитной пленки. Мембрана поставляется в рулонах. Внешне похожа на синтетическую белую ткань с двумя разными сторонами: шершавой и глянцевой. Она укладывается поверх слоев утеплителя.

Обладает следующими свойствами:

  • высокая прочность на разрыв;
  • пропускает через себя пары влаги, отводя ее со стен фасада;
  • препятствует эрозийному воздействию на утеплитель.

Крепление теплоизоляции

Для монтажа слоев теплоизоляции и ветрозащитной мембраны используются специальные тарельчатые дюбели из прочного пластика. Для крепления внутреннего слоя достаточно 2 дюбеля, для внешнего слоя – 5 (один по центру и четыре по углам). Часть из дюбелей удерживает своими шляпками ветрозащитную мембрану.

Тип дюбеля, его длина и диаметр выбирается исходя из размеров утеплителя. Глубина отверстия в несущей стене при этом должна быть не менее 30 мм. Распорный стержень вставляется в корпус крепежа до его полного погружения в прижимную часть.

Пошаговая инструкция действий при монтаже вентилируемого навесного фасада с двухслойным утеплением:

  • укладка первого слоя плиты в конструкцию, вырез отверстий под кронштейны;
  • разметка мест крепления дюбелей;
  • сверление в стене отверстий достаточного диаметра;
  • забивание тарельчатых дюбелей;
  • забивание распорных стержней в корпус дюбелей;
  • укладка второго слоя базальтовых плит с вырезом отверстий под крепление каркаса;
  • разметка под тарельчатые дюбели;
  • сверление отверстий под дюбели;
  • забивание двух дюбелей и распорных стержней в их корпус;
  • растяжка ветрозащитной пленки;
  • забивание трех тарельчатых дюбелей, прижатие слоя ветрозащиты;
  • забивание распорных стержней.

Стоит отметить, что для монтажа некоторых систем не требуется крепление утеплителя к стене при помощи тарельчатых дюбелей. В этих случаях утеплитель также укладывается в ячейки каркаса с уплотнением в 5% во всех направлениях, а прижатие происходит при помощи вертикальных направляющих, которые в свою очередь крепятся на саморезы к основной обрешетке. После проведения работ по обустройству слоев теплоизоляции и ветрозащиты, производится облицовка вентилируемого навесного фасада профнастилом, панелями, керамогранитом или клинкерной плиткой.

Надеемся наша статья ответила на вопрос какой утеплитель использовать для вентилируемого фасада, чтобы результат у вас получился качественным и эффективным. До новых встреч в нашем блоге!

Другие статьи

подробнее



подробнее



подробнее



ResiTHERM® 12 — быстрая установка на утепленный фасад

Высокий спрос с момента выхода на рынок ResiTHERM® 16 в апреле 2022 года ясно показывает, что инновационная система дистанционного монтажа для утепленных фасадов ETICS, одобренная ETA, представляет собой нечто особенное.

Теперь ассортимент расширяется за счет меньшего варианта с резьбовым стержнем M12: ResiTHERM® 12

Получите бесплатную цитату!

Видео : Инновационные продукты ResiTHERM® 16 и ResiTHERM® 12 – это решение для дистанционной установки тяжелых грузов на утепленный фасад без теплового моста – независимо от того, состоит ли стена из твердых строительных материалов, таких как бетон, газобетон или пустотелая. строительные материалы, такие как пористый кирпич.

Когда вам нужна система дистанционного монтажа?

Дистанционные монтажные системы позволяют монтировать тяжелые грузы на фасаде с утеплением ETICS.

На модели показано крепление кронштейна маркизы без мостиков холода. Изоляция перекрывается, а анкерный стержень надежно закрепляется в основании благодаря инъекционному раствору ResiFIX.

Монтаж тяжелых грузов, таких как
• французские балконы
• навесы
• спутниковые системы или
• блоки кондиционирования воздуха
на утепленном фасаде ETICS (внешняя теплоизоляционная композитная система) является сложной задачей.

Хотя существуют энергосберегающие решения, такие как изоляционные анкеры или изоляционные винты, для крепления легких грузов непосредственно к внешней изоляции, сама по себе изоляция не обеспечивает достаточную опору для установки тяжелых грузов.

Монтаж на расстоянии, монтаж на распорке или монтаж на расстоянии теперь означает, что крепежное решение перекрывает расстояние, которое не обеспечивает достаточную опору для установки (в данном случае теплоизоляция), и надежно анкеруется в нижележащей стене.

Более быстрый дистанционный монтаж на бетон, газобетон и полнотелый кирпич с помощью ResiTHERM® 12

Как и ResiTHERM® 16, новый продукт ResiTHERM® 12 одобрен ETA, защищен от дождя в соответствии с DIN EN 1027 и быстро устанавливается. Два инновационных продукта отличаются диаметром и длиной резьбового стержня в стене (M12 для ResiTHERM® 12 и M16 для ResiTHERM® 16).

Ваши преимущества с ResiTHERM® 12:
