Строительство подпорных стенок: конструкции, чертежи и строительство своимии руками

Содержание

Строительство подпорных стенок: обустраиваем участок

16.07.2018

Подпорные стенки или устройство террасы необходимы в некоторых случаях. Например, если  после проведения всех строительных работ на земле образовался   искусственный рельеф, строят подпорные стенки.  Необходимы они и на участке, расположенном  на берегу реки или на склоне. Если участок размещается на косогоре и на нем  следует организовать посадочные полосы, также террасируют поверхность земли или устанавливают подпорные  стенки.

При строительстве таких стенок возникает ряд сложностей, основной из которых является  неупругость грунта. Поэтому строить и устанавливать такие конструкции необходимо  точно и правильно, так как   результатом неправильно установленной или спроектированной стенки может быть, как  ее наклон, так и полное разрушение.

Исходя из этого, при проектировании подпорных стенок проводят гидрогеологические исследования, исследуют топографию местности, рассчитывают оптимальную  структуру и высоту конструкции.

Террасирование участка и укрепление откосов

Террасирование  крутых или вертикальных склонов  заключается, прежде всего, в укреплении склонов подпорными стенами.  Таким образом можно  предупредить развал  рельефа местности и  защитить грунт от эрозии. Когда такая стенка носит  фундамент заглубленный, то для  предупреждения переувлажненности почвы и  застоя воды  прокладывается дренажная система.

По внутренней стороне подпорной стенки делают дренажный участок с уклоном, обеспечивающим отход воды   за пределы участка. В случае, когда участок ровный,  вдоль стенок  следует  сделать искусственные уступы, подсыпая и срезая грунт.  Если же   уступы не требуют специальных расчетов, то их можно самостоятельно соорудить.

Практически каждый водоем нуждается в укреплении откосов. При желании (или необходимости)  оставит природный вид речных берегов нетронутыми, рекомендуется делать следующее: уклон устойчивого  берега реки следует сделать таким, чтобы он был  менее уклона  естественного откоса в мокром состоянии.   Также можно   берега речки защитить  подпорными стенками, т. е. набережными.

Такой способ используется также под водой для укрепления   подводных откосов или  устройства ступенчатых водоемов. Кроме того, часто устойчивыми  требуется сделать и   вертикальные откосы вдоль  различных дорог. А при строительстве  крутых склонов  рекомендуется  делать площадку или специальный вход.  Это делается путем врезания в склон. При этом удаляется достаточно   большой объем земли, следовательно, необходимо строительство  подпорных стенок.

Несложно самостоятельно  без специальных приспособлений соорудить   низкие конструкции.  Это возможно в том случае, если  нет необходимости строить противооползневые стенки.  Такие стенки могут быть  подземными или надземными и их проектирование,  и строительство требует проведения  геодезических изысканий, составления соответствующих проектных расчетов.

Для сооружения подпорных стенок применяют  различные материалы. Если стенка строится в сложных условиях, тогда  применяют материалы, характеризующиеся   большой морозостойкостью и прочностью. Это может быть, например,  железобетон марки выше  М200 (В15) или валуны гранитные. Срок службы их  два года, а до десяти  лет – полное разрушение. Кроме того, можно применять  бетонные блоки, морозостойкость которых более МРЗ 50, или кирпич.

Для хорошего сочетания подпорных стенок  с имеющимися  на участке элементами ландшафта важно правильно соорудить стенки, т.е. провести точные расчеты, выбрать правильный материал и др. Для декоративных стенок можно помимо указанных материалов применять  металл, камень или дерево, и укладывать  стенку на цемент.

Расчет размеров подпорной конструкции

Правильно рассчитать размеры  подпорной стенки важно.  Простейший вариант конструкции стенки устанавливается с небольшим   наклоном назад (порядка 5 -10 градусов). Такая стенка называется наклонной.  Для такой стенки необходим сплошной фундамент. При строительстве стенки важно учитывать  давление грунта и увеличение давления  при проникновении воды в почву. Также следует сделать дренажную систему.

Чтобы   участок был удобным для  передвижения по нему и нормально эксплуатировался, необходимо выдержать такие размеры подпорной стенки:  высота стенки (с учетом защиты грунта от сдвига и устройствам между террасами лестниц)  — от 120 до 140 см; ширина верхней части стенки  у каменной стены  — от 30 до 50 см.  Толщина  основания рассчитывается в зависимости от вида почвы. Так,  на глинистых почвах   толщина должна быть размером, равным четверти высоты стенки. На  среднерыхлых почвах толщина стенки  составляет  третью часть от ее высоты, а на рыхлых – половину высоты стенки.

Если требуется строить стенку большой длины, то лучше  использовать декоративные вставки. Это могут быть  скамейки пристенные, цветы, ниши, лестницы и пр. Или можно построить каскад из нескольких стенок.
Строительство подпорных стенок  и террасирование используется для выравнивания рельефа, обустройства горизонтальных поверхностей на склонах или косогорах.

Перейти в раздел: Ландшафтные материалы и элементы благоустройства

Строительство подпорной стенки в саду и на участке — цена в Москве

Оценка рельефа территории

В процессе проектирования сада и ландшафтной архитектуры участка проектировщику обязательно следует учитывать его рельеф, форму, расположение.

Самым удачным среди любителей считается участок с ровной горизонтальной поверхностью – его очень удобно осваивать, не  заморачиваться с уровнями, построениями плоскостных сооружений и пространственных форм.

Однако участок с неровным рельефом таит в себе множество пластических возможностей. Даже небольшие, легкие подъемы и понижения, а ещё более – система плоских террас, размещенных по склону, придает участку своеобразие и живописность, которых лишены сады с горизонтальной поверхностью.

От характера рельефа зависят интенсивность и направление поверхностного стока дождевой и талой воды. С увеличением крутизны склона количество влаги, успевающей просочиться в почву, уменьшается, а объем и скорость потока, следующего вниз, увеличивается.

При этом на от дельных участках могут происходить размыв почвы и потеря плодородного слоя, а в целом на склонах наблюдается перераспределение влаги: растения на верхних участках испытывают дефицит влаги, а, соответственно, на нижних — переувлажнение.

В связи с этим, почти всегда при вертикальной планировке, требуется так называемое террасирование склона.

Подпорные стенки в ландшафтном дизайне

В том случае, если при оценке рельефа участка и при значительных перепадах высот было принято решение выравнивать его в горизонтальных плоскостях, то невозможно обойтись без такого элемента вертикальной планировки как подпорная стенка.

Используя разнообразные приёмы оформления рельефа, можно получить неожиданно интересные, художественно выразительные композиции.

В зависимости от общего стилевого решения дома и сада элементы подпорных стенок могут включать в себя керамику, галечник и ракушки, деревянные элементы, рокарии, имитацию развалин.

Необходимость стенок на участке

При значительных перепадах рельефа (более 0,5 м) без подпорной стенки не обойтись. Стенки ставят для лучшего использования садовой площади, при желании подчеркнуть неровность рельефа.

В случае плохой почвы наполнить площадку плодородным слоем, или когда есть необходимость, садовый участок со значительным уклоном сделать горизонтальным, использовав привозной грунт.

Функциональное использование

Подпорные стенки дают возможность делить участок на зоны – функциональные и эстетические. Промежуток между стенками можно превратить в водоем или пристенный фонтан.

Очень красиво смотрится сочетание разных материалов в кладке стены, например, кирпич и песчаник, кирпич и валуны. Разбивка стенки на части другими материалами задает определенный ритм движения и вносит элемент разнообразия.

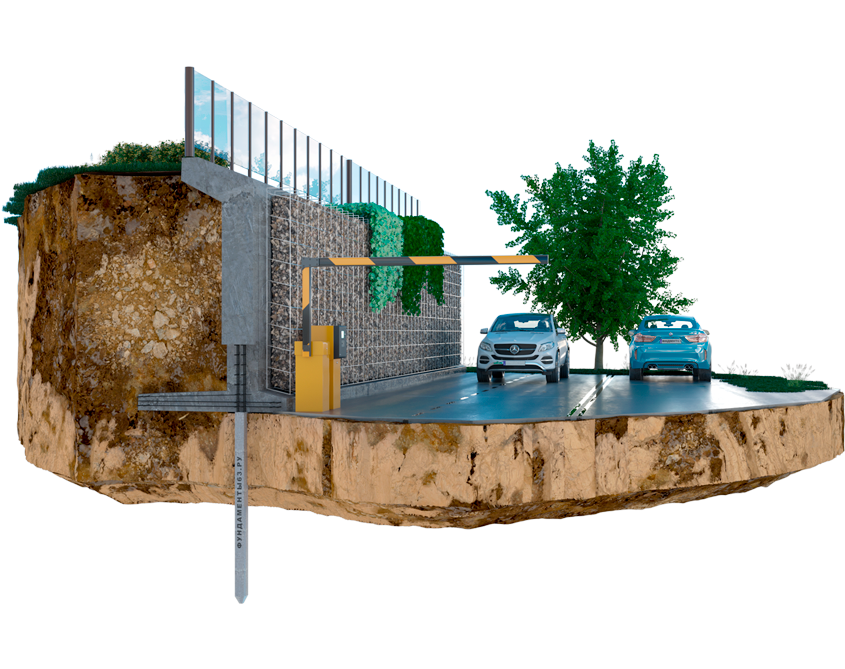

Конструкция подпорной стены

Возведение ландшафтных подпорных стен требует большого количества материала, времени и физических сил. Пожалуй, это самый ресурсоемкий тип ландшафтных конструкций , поэтому все расчёты необходимо делать заранее, в том числе и затраты. Стоимость подпорной стены прежде всего зависит от типа и конструкции, вписываемой в общую концепцию.

Подпорная стена может быть выполнена: методом кладки — сухой или с применением вяжущего состава; путём чернового возведения основы (бетон, кирпич, блоки) с последующей облицовкой.

В зависимости от высоты стены зависит конструкция и материал:

До 30 см — монолитный бетон или бетонные блоки, кирпич или другой кладочный материал. Основание — щебеночная подушка толщиной 30 см.

30 — 70 см — монолитный бетон, бетонные блоки, кирпич или другой кладочный материал. Онование — бетонный фундамент глубиной 60-70 см.

70 — 150 см — армированный бетон. Основание — бетонный фундамент 80-100 см.

Если стена имеет жесткую конструкцию, в основании её надземной части через каждые 3 — 4 м закладывается выпускная труба. Она должна проходить стену насквозь и иметь небольшой уклон наружу для оттока воды из дренажа.

Дренаж устраивают уже после того, как стена полностью закончена, при засыпке террасы грунтом: по всей высоте стены подсыпают слой щебня толщиной 30 см. Чтобы щебень со временем не забился почвой и не потерял своих дренирующих свойств, между ним и грунтом следует проложить слой геотекстиля.

Как построить подпорную стенку дома

Сделай сам с помощью WI

Мы здесь, чтобы помочь вам избавиться от сложностей при проектировании.

Подписаться

18 лайков

0 акций

В этом учебном пособии по созданию хардскейпа своими руками мы будем использовать блоки подпорной стены Murata™ для создания усиленной подпорной стены. Принципы, которым мы вас научим, применимы ко всем системам подпорных стен, включая Chateau Wall™, Tegula Garden Wall™, наклонный блок и детский камень.

Укладывать блоки подпорной стены очень просто.
Однако хранить их годами сложно. Вот почему ваш DIY
подпорная стенка должна иметь прочное гравийное основание и прочную обратную засыпку,
стабильность. Если вы обнаружите, что тратите 80% своего времени на укрепление стены
и 20% вашего времени, когда вы укладываете блоки, вы делаете это правильно.

Шаги для завершения

Шаг 1: Раскопайте свое пространство

Прежде чем вы сможете начать строить , вам нужно начать копать. Количество земли, которое вам придется выкопать, зависит от высоты вашей стены и блоков подпорной стены, которые вы будете использовать. В этом практическом руководстве мы выкопали примерно 12 дюймов ниже уровня земли, чтобы мы могли установить 6-дюймовое основание из уплотненного гравия и 6-дюймовый встроенный стеновой блок.

Этап 2: Укладка основательного гравийного основания

После земляных работ мы засыпали 6-дюймовое основание размером ¾ дюйма.
минус дорожный гравий в 2-дюймовых подъемниках.

Сбросить лайтбокс

Скрыть миниатюры

Мы использовали тачку для перевозки гравия, но
в зависимости от масштаба вашей подпорной стены, вы можете использовать
мотоблок с фронтальной загрузкой или малый трактор с фронтальной загрузкой
способность.

Как только мы насыпали достаточное количество гравия
в яме мы использовали садовые грабли, чтобы распределить гравий как можно более равномерно
для плавного уплотнения.

Шаг 3: Уплотните гравий
большой компактор

В зависимости от мощности вашего компактора,
вам придется расставить свою базу за несколько подъемов. Для этого проекта мы
трижды уплотнен, а это значит, что мы уплотняли основание через каждые 2 дюйма
мы положили гравий.

Если вам интересно, сколько гравия может
компактная виброплита за один раз?» Общее правило — тарелка
уплотнитель может уплотнять столько дюймов гравия за один раз, сколько
люди, необходимые, чтобы забрать его. Поскольку на нашу виброплиту требуется два человека,
Поднимите его, мы уплотняем только 2 дюйма гравия за раз.

Этап 4: Фильтровальная ткань Pinup

Фильтровальная ткань является важным шагом в
процесс строительства подпорной стены, потому что она пропускает воду, но препятствует
грязь, пыль коры или другой ландшафтный ландшафт от миграции в ваш гравий
база.

Сначала измерьте и отрежьте пространство
вам нужно покрыть. Мы рекомендуем обрезать ширину в два раза больше высоты вашего
стене, чтобы вы могли накинуть фильтровальную ткань на засыпку, когда вы
законченный. Этот шаг жизненно важен для того, чтобы любой верхний слой почвы или ландшафт, на который вы устанавливаете
верхняя часть подпорной стены остается вне армированной обратной засыпки.

В этом проекте мы использовали всю ширину
рулон ткани соответствует нашему росту. Если вы строите высокую стену, вы всегда можете
Отрежьте полоску фильтровальной ткани, чтобы положить ее сверху, чтобы при необходимости компенсировать.

Закрепить ткань фильтра довольно просто. Использовать
достаточно ландшафтных скоб, чтобы удерживать его на месте, пока вы строите стену. Вы будете
вытащите скобы, когда закончите, чтобы можно было сложить фильтровальную ткань
после того, как вы закончите.

Вот оно. Вы заложили основу
для армированной подпорной стены с уплотненным гравийным основанием и фильтровальной тканью
щит.

Шаг 5: Установите перфорированную трубу
для канализации

Где бы вы ни жили, вы собираетесь
испытайте слив воды, который должен двигаться позади или под вашим
стену, особенно если вы живете на северо-западе Тихого океана.

Для установки перфорированного трубопровода вам понадобится
положить его позади стены на таком уровне, чтобы вода могла стекать
труба по необходимости. Добавляя гравийную засыпку, вы будете закапывать трубу (сохраните
заканчивается), поэтому он остается на месте.

Шаг 6: Положите первый ряд
блокировать и засыпать гравием

На этом этапе ваша подпорная стенка готова к укладке первого ряда блоков. Прежде чем укладывать блоки, мы рекомендуем установить веревочную линию, где вы будете укладывать блоков , чтобы помочь вам установить прямой и ровный первый ряд.

Профессиональный совет

Для базового курса мы рекомендуем использовать Murata™ Variable. Этот блок подпорной стены отличается тем, что, как вы можете видеть на картинке выше, у него нет выступа. Это делается для того, чтобы вам было легче положить его ровно на гравийное основание, не срезая края.

Однако, если вы используете стандартный усадебный камень размером 6×16 дюймов (также известный как шлакоблок), вам необходимо отколоть край. Для этого возьмешь стандартный молоток и отломишь его, как на картинке выше. Он не должен быть идеальным, потому что он будет в конце вашего первого курса .

При укладке блоков на гравийное основание используйте
небольшой уровень торпеды, чтобы гарантировать, что каждый блок находится на одном уровне, спереди назад и
бок о бок.

Положив первое блюдо, заполните
подпорные стеновые блоки с гравием для обеспечения устойчивости.

Шаг 7: Уплотнить первое блюдо
для прочного основания

После укладки первого слоя
блоков подпорной стены и заполнив их гравием, добавьте еще 6 дюймов
гравийная засыпка за вашими блоками. Разгребите и уплотните, как мы инструктировали в
шаги два и три.

Шаг 8.

Разместите георешетку для улучшения
устойчивость стены

Еще один важный шаг к укреплению вашего
между рядами подпорной стены укладывается георешетка. Геосетка обеспечивает основу
внутри вашей обратной засыпки, чтобы гарантировать, что ваш гравий (и ваша стена) останется на месте.

Стандартный рулон георешетки имеет ширину 6 футов.
В зависимости от длины вашей стены, вам может понадобиться наложить сетку внахлест, как мы
сделано ниже, чтобы убедиться, что он покрывает всю длину стены. Нанесите тонкий слой
гравий между перекрытиями — в случаях, когда вам нужно перекрыть сетку — чтобы
обеспечить стабильность.

Шаг 9. Стек, компактность и сетка

Теперь, когда вы положили свой первый курс,
засыпан гравием и установлен георешетка, можно повторить шаги с шестого по
восемь, пока ваша стена не станет нужной высоты.

Шаг 10. Закройте крышку
стена

Последний шаг
открепите ткань фильтра и сложите ее поверх засыпки, чтобы защитить
гравийная засыпка. Как только ваша фильтровальная ткань будет на месте, вы можете добавить ландшафтный дизайн.
сверху, будь то пыль коры, декоративный камень или верхний слой почвы. Вот как ты
построить красивую и стабильную систему подпорных стен.

Профессиональный совет

После того, как вы достигли желаемой высоты стены, вам нужно будет добавить заглушки Murata™ Capello на верхнюю часть блоков подпорной стены, чтобы закончить ее.

Узнайте, как создать хардскейп и построить подпорную стенку дома

Компания Western Interlock ставит перед собой задачу избавить хардскейпинг от сложностей. Вот почему мы публикуем советы, рекомендации и пошаговые руководства на сайте DIYwithWI.com, а летом ежемесячно проводим живые семинары на одном из наших производственных или дистрибьюторских предприятий.

Если у вас есть какие-либо вопросы, вы можете посетить нашу выставку брусчатки на нашем производственном предприятии в Рикриле, штат Орегон. Кроме того, позвоните нам в нашу команду специалистов по ландшафтному дизайну по телефону 503-623-9. 084.

Усиленная конструкция подпорной стены

Усиленная конструкция подпорной стены

Работа с георешеткой

Установка георешетки в направлении движения машины или рулона и 250 футов (76 м) в длину. Эти «сетки» также бывают разного веса и прочности. Более высокие стены часто требуют более прочных сеток, особенно в нижней части стены. Подробнее о видах георешетки.

Очень важно, чтобы в подпорной стене была установлена ​​правильная решетка. Проверьте инженерные планы и спецификации.

Большинство сеток имеют наибольшую прочность в направлении вращения или машины. Конструкции с усиленными сетками требуют, чтобы все сетки располагались так, чтобы направление машины шло от лицевой стороны стены к задней части зоны раскопок.

См. дополнительную информацию об использовании сетки с углами и кривыми.

Посмотрите на эту демонстрацию замка из песка, чтобы убедиться в важности армирования подпорной стены.

How Grid Works

Тест замка из песка берет два цилиндра почвы и прикладывает вертикальную силу, чтобы увидеть, как работает почва. Первый цилиндр — это просто уплотненный материал. Второй – также уплотненный материал с добавлением сетчатых экранов для имитации использования армирования георешеткой. Узнайте больше о том, как работает сетка…

Этап 1: Подготовка площадки и земляные работы

Усиленная подпорная стенка, поперечное сечение основного слоя

Грунт основания на дне траншеи основания должен быть прочным и твердым. Если грунты состоят из тяжелой глины или влажных грунтов, или участки были ранее выкопаны, удалите весь материал и замените его гранулированным основанием, уплотнив его за 8 дюймов (200 мм) подъемов или меньше.

  • Удалите всю поверхностную растительность и органические почвы. Этот материал не следует использовать в качестве засыпки.
  • Выкопайте землю за стеной, чтобы разместить георешетку проектной длины. Точную длину см. в утвержденных планах.
  • Выкопать траншею у стены. Выкопайте траншею в соответствии с утвержденными планами минимум 24 дюйма (610 мм) в ширину и 6 дюймов (150 мм) в глубину плюс необходимое количество для размещения закопанного блока.
  • Заглубленный блок должен быть не менее 6 дюймов (150 мм) или 1 дюйм (25 мм) на каждые 1 фут (300 мм) высоты стены. Точную необходимую сумму см. в утвержденных планах.
  • Компактная траншея с ровным основанием до 95% от стандартного Proctor.

Установите базовый материал, выровняйте и уплотните.

Установка цокольного слоя подпорной стены

Установка цокольного слоя и каменной стены

Уплотненная стеновая порода и грунт обратной засыпки

Установка георешетки и установка кольев

компактный в 8 дюймов. (200 мм) подъемники

Держите тяжелое оборудование подальше от задней части блока

Установка дополнительных рядов

Шаг 2: Установка основного материала

Основным материалом может быть любой уплотняемый гранулированный материал. Allan Block рекомендует использовать хорошо отсортированный заполнитель со сбалансированным сочетанием размеров зерен от 0,25 до 1,5 дюйма (от 6 до 38 мм) в диаметре.

  • В соответствии с утвержденными планами поместите дренажную трубу в задней части траншеи по всей длине стены. Сливную трубу нужно будет вывести на дневной свет или в систему ливневой канализации. См. утвержденные планы для определения местоположения и спецификаций.
  • В соответствии с утвержденным планом уложите минимум 6 дюймов (150 мм) материала основания в траншею основания и разровняйте.
  • Компакт с механической виброплитой
  • Проверьте уровень по всей длине и при необходимости отрегулируйте.

Шаг 3. Установка базового слоя

  • Начните с самой низкой отметки стены.
  • Поместите все блоки верхней стороной вверх, приподнятой передней кромкой вверх и в центре основного материала.
  • Проверьте и отрегулируйте уровень и выравнивание всех стеновых блоков. Часто проверяйте уровень блока из стороны в сторону и спереди назад. Проверьте правильность положения всех блоков AB, изучив линию струны, пересекающую заднюю часть блоков, или взглянув на заднюю часть приподнятой передней кромки.
  • Внесите незначительные изменения, постукивая по блокам AB безударным молотком или подсыпав под блоки до 0,5 дюйма (13 мм) крупнозернистого песка.
  • Неровности в основании становятся больше по мере укладки стены. Тщательное внимание к прямому и ровному базовому слою обеспечит качественную отделку стены.

Этап 4. Установка стенового камня и материала обратной засыпки

  • Заполните пустотелые блоки фундаментного слоя и 12 дюймов (300 мм) позади блока стеновым камнем. Рекомендуется уплотняемый заполнитель размером от 0,25 до 1,5 дюйма (от 6 мм до 38 мм) в диаметре, содержащий менее 10% мелких частиц.
  • Для обратной засыпки за вмещающей породой и перед базовым слоем используйте утвержденный грунт для заполнения.

Шаг 5: Уплотнение

Уплотнение материала за блоком имеет решающее значение для качественной подпорной стенки.

  • Используйте механическую виброплиту для уплотнения вмещающей породы, затем уплотните засыпной материал сразу за блоком. Утрамбуйте по пути, параллельному подпорной стене, работая от задней части блока к задней части материала обратной засыпки См. дополнительные сведения об уплотнении.
  • Проверьте уровень основания и отрегулируйте его при необходимости.
  • Все грунты обратной засыпки должны быть уплотнены как минимум до 95% Стандартный Проктор. Используйте оборудование, подходящее для уплотняемой почвы.
  • Удалите весь лишний материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Этому можно помочь при установке следующего ряда блоков, задвинув блок на место.
  • Каждый ряд после первого требует начала уплотнения на блоке.

Шаг 6: Установка георешетки

См. планы размещения сетки; этот пример начинается с базового курса.

  • Отрежьте секции георешетки до заданной длины. Проверьте технические характеристики сетки производителя на предмет прочности, а также направления вращения или направления машины. Точные размеры и расположение см. в утвержденных планах.
  • Установите слой георешетки, поместив обрезанный край к задней части приподнятой передней кромки, и раскатайте слой к задней части зоны раскопок. Зона раскопок должна быть полностью утрамбована и выровнена.
  • Уложите следующий ряд блоков поверх георешетки так, чтобы блоки были смещены относительно блоков, расположенных ниже. Каждый новый ряд должен располагаться так, чтобы вертикальные швы смещались не менее чем на 3 дюйма (75 мм) и плотно прилегали к переднему краю блоков, расположенных ниже. Идеальная работающая связь не требуется.
  • Осмотрите линию подпорной стены, чтобы убедиться, что стена прямая. Блоки можно немного скорректировать, чтобы сформировать прямые линии или плавные кривые.
  • Потяните за заднюю часть решетки, чтобы устранить провисание. Перед установкой каменной стены и утвержденного грунта для заполнения установите кол.

Этап 7: Обратная засыпка и уплотнение

  • Установите стеновую породу в сердцевину блока и на 12 дюймов (300 мм) за стеной. Используйте утвержденные грунты для засыпки для обратной засыпки за вмещающей породой в армированной зоне.
  • Все вмещающие породы и засыпные грунты в пределах 3 футов (0,9м) стены необходимо тщательно уплотнить с помощью механической виброплиты. Компактный с максимальным подъемом 8 дюймов (200 мм), на этот раз начиная с блока и работая по пути, который проходит параллельно блоку к задней части усиленной зоны. Уплотнить все материалы как минимум до 95% по Стандарту Проктора.
  • Никогда не используйте оборудование для уплотнения непосредственно на георешетке.
  • Все тяжелое оборудование должно находиться на высоте не менее 3 футов (0,9м) с тыльной стороны подпорной стены. Конструкции стен обычно не учитывают надбавки от тяжелого уплотняющего оборудования. Даже правильно установленная и уплотненная подпорная стена будет вращаться вперед, если во время строительства и окончательной планировки на верхнюю часть подпорной стены будут воздействовать экстремальные нагрузки от тяжелого оборудования.
  • Проверьте и отрегулируйте уровень, выравнивание и толщину стены по мере укладки стены. Допускается установка прокладок под блоки, чтобы компенсировать увеличение допусков или неровности основания. Асфальтовая черепица или георешетка хорошо подходят, когда требуются прокладки. Максимально допустимая толщина прокладки на один ряд составляет 1/8 дюйма (3 мм).
  • Удалите все излишки стенового камня и гребней или шлаковый материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Виброплиты, работающие на верхней части блока, удалят большую часть шлакового материала и подготовят блок к следующему ряду. При укладке следующего ряда блоков перемещение блока на место также удалит весь шлаковый материал.

Шаг 8. Установите дополнительные курсы

  • Повторите шаги 6 и 7, чтобы завершить подпорную стенку до необходимой высоты, установив сетку там, где это необходимо, в соответствии с утвержденными планами.
  • Используйте 8-дюймовый (200 мм) непроницаемый наполнитель на последнем подъеме, чтобы закончить стену.
  • См. дополнительную информацию об окончании и завершении подпорной стенки.
  • Информацию о допустимых строительных допусках см. в AB Spec Book 9.0030

Установите облицовочные блоки AB Fieldstone. Выравнивание и регулировка

Установка анкерных блоков AB Fieldstone

Уплотнение стенового камня и грунта обратной засыпки

Подметание для удаления лишнего материала для правильного размещения следующего слоя

Установка георешетки. Начните с середины облицовочного блока и продолжайте за стеной.

Стойка георешетки на месте. Установить следующий ряд блока

Начиная со второго ряда и выше, компактно, начиная со стены и продвигаясь к задней части армированной зоны

Шаг 1: Установка базового слоя для AB Fieldstone

  • Начните с самой низкой отметки стены, укладывая облицовочные блоки AB Fieldstone на основной материал по направлению к передней части траншеи, оставляя место для анкерного узла AB Fieldstone, чтобы при установке всего узла он располагался по центру основных материалов. Установите струнную линию сзади облицовочного блока, чтобы обеспечить правильное расположение всех облицовочных блоков.
  • Отрегулируйте уровень и выравнивание при установке каждого облицовочного модуля.
  • Для правильного размещения анкерных узлов AB Fieldstone используйте молоток для кирпича, чтобы создать небольшую канавку для выступа.
  • Установите анкерные блоки в приемные пазы облицовочных блоков краем вниз в только что созданную траншею. Внесите коррективы, чтобы убедиться, что анкерные блоки установлены на достаточном уровне с облицовочным блоком. Анкерные блоки ни в коем случае нельзя устанавливать выше облицовочного блока. За исключением специальных применений, таких как углы, каждый элемент анкеровки должен соответствовать одному элементу облицовки.
  • Дренажная труба требуется для любой усиленной стены, самотечной стены высотой более 4 футов (1,2 м) или участков с плохим дренажем. Поместите дренажную трубу в самой нижней возможной точке к задней части траншеи и выпускайте ее на дневной свет через каждые 50 футов (15 м). См. утвержденные планы для определения местоположения и спецификаций. Узнайте больше об управлении водными ресурсами.

Этап 2: Установка стенового камня и материалов для обратной засыпки

  • Заполните пустотелые блоки и не менее 12 дюймов (300 мм) позади стены стеновым камнем. Установите каменную стенку так, чтобы она была на уровне или ниже приемной выемки анкерного узла. Рекомендуется уплотняемый заполнитель размером от 0,25 до 1,5 дюйма (от 6 мм до 38 мм) в диаметре, содержащий менее 10% мелких частиц.
  • Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.

Шаг 3: Уплотнение

Уплотнение материала за блоком имеет решающее значение для качественной стены

  • Используйте механическую виброплиту для уплотнения стеновой породы, затем уплотните материал обратной засыпки сразу за блоком. Уплотняйте по траектории, параллельной стене, работая от задней части блока к задней части засыпного материала. Дополнительные сведения об уплотнении см. на стр. 33.
  • Проверить уровень основания и при необходимости отрегулировать
  • Все грунты обратной засыпки должны быть уплотнены не менее чем на 95% по Стандарту Проктора. Используйте оборудование, подходящее для уплотняемой почвы.
  • Удалите весь лишний материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Этому можно помочь при установке следующего ряда блоков, задвинув блок на место.
  • Каждый ряд после первого требует начала уплотнения на блоке.

Шаг 4. Установка георешетки

  • Отрежьте секции георешетки до заданной длины. Проверьте технические характеристики сетки производителя на предмет прочности, а также направления вращения или направления машины. Точные размеры и расположение см. в утвержденных планах.
  • После того, как базовый ряд блоков был установлен, раскатайте армирование георешеткой, начиная с середины облицовочного блока AB Fieldstone и заканчивая выкопанной территорией. Выкапываемый участок должен быть полностью утрамбован и выровнен.
  • Уложите следующий ряд блоков (облицовочные и анкерные элементы) поверх георешетки так, чтобы блоки были смещены относительно блоков, расположенных ниже. Каждый новый ряд должен располагаться так, чтобы вертикальные швы смещались не менее чем на 3 дюйма (75 мм) или на 1/4 длины блока. Идеальная работающая связь не требуется. Облицовочные блоки можно случайным образом переворачивать вверх дном, чтобы придать разный внешний вид.
  • Осмотрите линию подпорной стены, чтобы убедиться, что стена прямая. Блоки можно немного скорректировать, чтобы сформировать прямые линии или плавные кривые.
  • Потяните за заднюю часть георешетки, чтобы устранить провисание. Перед установкой каменной стены и утвержденного грунта для заполнения установите кол.

Этап 5: Обратная засыпка и уплотнение

  • Установите стеновую породу в сердцевину блока и на 12 дюймов (300 мм) за стеной. Используйте утвержденные грунты для засыпки для обратной засыпки за вмещающей породой в армированной зоне.
  • Все вмещающие породы и засыпные грунты в пределах 3 футов (0,9м) стены необходимо тщательно уплотнить с помощью механической виброплиты. Компактный с максимальным подъемом 8 дюймов (200 мм), на этот раз начиная с блока и работая по пути, который проходит параллельно блоку к задней части усиленной зоны. Уплотнить все материалы как минимум до 95% по Стандарту Проктора.
  • Никогда не используйте оборудование для уплотнения непосредственно на георешетке.
  • Все тяжелое оборудование должно находиться на высоте не менее 3 футов (0,9м) с тыльной стороны подпорной стены. Конструкции стен обычно не учитывают надбавки от тяжелого уплотняющего оборудования. Даже правильно установленная и уплотненная стена будет вращаться вперед, когда на верхнюю часть подпорной стены будут воздействовать чрезмерные нагрузки от тяжелого оборудования во время строительства и окончательной планировки.
  • Проверьте и отрегулируйте уровень, выравнивание и толщину стены по мере укладки стены. Допускается установка прокладок под блоки, чтобы компенсировать увеличение допусков или неровности основания. Асфальтовая черепица или георешетка хорошо подходят, когда требуются прокладки. Максимально допустимая толщина прокладки на один ряд составляет 1/8 дюйма (3 мм).
  • Удалите все излишки стенового камня и гребней или шлаковый материал с верхней поверхности всех блоков AB.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
