Можно ли телевизионный кабель прокладывать вместе с электрическим.

Можно ли протянуть телевизионный кабель вместе с электрическим

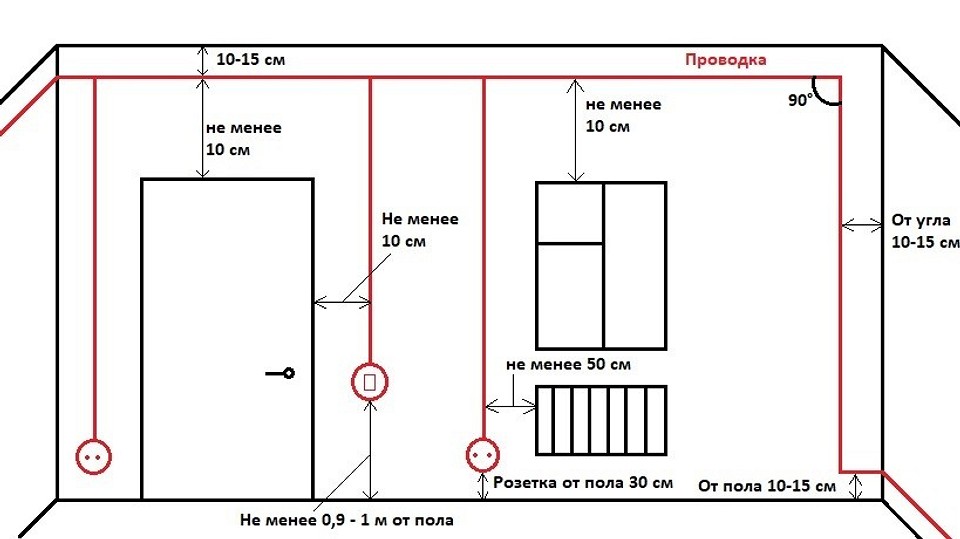

При прокладке коммуникаций, а собственно электро- коммуникаций перед нами всегда встает вопрос о том, как верно проложить провода и кабели. Прежде всего, речь пойдет не о технологическом процессе — штрабление и укладки кабеля в канавку, а о нормах, какие регламентируют размещение одного кабеля относительно другого.

Мы заговорили о нормах по одной несложный причине. Все кабели, будь то электрические, кабели связи, телефонии и т.д., при прохождении сквозь них электрического тока, образуют вокруг себя электрическое поле. Электрическое поле не лишь образуется вокруг кабеля, но и может навестись на другие кабели, если они есть в области его действия. В итоге, в соседнем кабеле образуется электрический ток аналогичный по частоте тому, что тёк в «задающем» кабеле. Действие всех проводников друг на друга является обоюдным, а также зависит от силы тока и частоты. Хорошо если токи и частоты небольшие, но при увеличении одного из этих показателей, а еще хуже при увеличении этих двух показателей, соседство с таким кабелем, для иных коммуникаций, становится «опасным». Здесь уже не обойтись без сильных помех, какие будут являться причиной ошибок связи, неуверенного приема сигнала. Что же мастерить в этом случае?

Итак, вместе с силовыми кабелями нельзя прокладывать кабели связи. Наводки от силового кабеля могут целиком уничтожить сигнал в кабеле связи или значительно его исказить. Лучше итого, укладывать низкоточные кабели в металлическую гофру. В этом случае гофра будет экранировать кабель, а также позволит заменить кабель, в случае подобный необходимости. Кабель можно будет вытянуть из гофры, предварительно привязав к нему кабель на замену. Для того, чтобы не быть голословными, предлагаем вам ознакомиться с рекомендациями по ОСТН-600-93 (Отраслевые строительно-технологические нормы на монтаж сооружений и конструкций связи, радиовещания и телевидения). Так пункт 3.354 гласит:

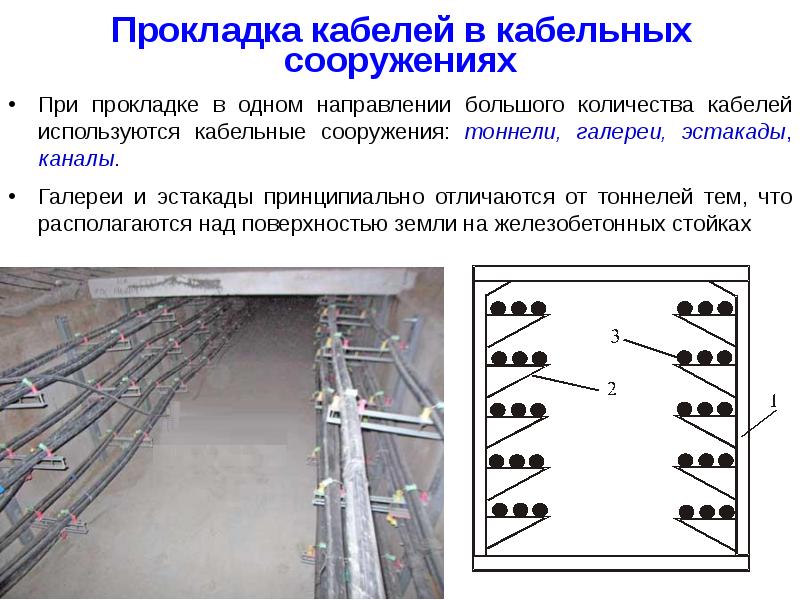

Кабели и провода телефонной сети и проводного вещания вытекает прокладывать в отдельных каналах или общем коробе с соблюдением расстояний между проводками телефонной и проводного вещания, исключающих возможность воздействия радиопередач на телефонные разговоры. В зависимости от длины параллельной прокладки дистанция между проводками телефонной и проводного вещания должно быть не немного: 50 мм при длине 70 м; 30 мм при длине 50 м, 20 мм при длине 20 м; 15 мм при длине 10 м.

Да, тут не идет речь конкретно о телевизионном кабеле и об интернет – кабеле, но по аналогии с этими заявками и с этой мыслью, можно говорить о том, что телевизионный кабель или интернет – кабель, лучше прокладывать раздельно от электрического силового кабеля. Так для прокладки силового и телевизионного кабеля можно применить нормы дистанций прописанные в ОСТН.

Можно ли в одну штробу укладывать два провода. 220 и интернет в одной штробе

Темы с вопросами, касающимися выбора кабельно-проводниковых материалов, а также их монтажа, эксплуатации и пр.

Пожаловаться на это сообщение

Допускается ли в жилых помещениях совместная прокладка силовых и информационных кабелей?
Электропроводка скрытая, все провода будут в штробах. Можно ли проложить силовой провод для питания розетки (ВВГ) и для интернет (UTP)? Приходилось много раз видеть подобные прокладки и в связи с этим вопрос: безопасно ли это будет и не повлияет ли на качество связи соседство силовых проводов (наводки, помехи и т. д.)?

Пожаловаться на это сообщение

По стандартам для СКС нет, нельзя. Но тут надо смотреть что за нагрузка будет подключена, если преимущественно активная, то на доступе в Интернет по DSL быть не должно. Но надо на 20 см вразбежку кабели пускать. Это в теории, а на практике сплошь и рядом можно увидеть.

Пожаловаться на это сообщение

Acshel писал(а):Но тут надо смотреть что за нагрузка будет подключена, если преимущественно активная, то на доступе в Интернет по DSL быть не должно. Но надо на 20 см вразбежку кабели пускать. Это в теории, а на практике сплошь и рядом можно увидеть.

Нагрузка обычная бытовая: тв, пк, маломощная. а наводок не будет?

Пожаловаться на это сообщение

ББК писал(а):Нагрузка обычная бытовая: тв, пк, маломощная. а наводок не будет?

Главные составляющие возникновения наводок это высокие токи в силовой линии и протяженность участка, на котором совместно проложены силовые и информационные провода, в вашем случае UTP. Насколько я понимаю, мощность нагрузки небольшая и протяженность тоже — протяженностью в пределах квартиры можно пренебречь. Но вот в целях безопасности будет лучше разнести провода по разным штробам.

Пожаловаться на это сообщение

В Правилах читайте:
2.1.16. В одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.
2.1.15 5) допускается совместная прокладка : Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.
Вот как бы и ответ на ваш вопрос.

Acshel писал(а):По стандартам для СКС нет, нельзя. Но тут надо смотреть что за нагрузка будет подключена, если преимущественно активная, то на доступе в Интернет по DSL быть не должно. Но надо на 20 см вразбежку кабели пускать. Это в теории, а на практике сплошь и рядом можно увидеть.

Согласен, присоединяюсь к ответу. Понимаете, наводки, помехи и пр — это вторично. Главный вопрос тут заключается в соображениях безопасности. Если произойдет перегрев силового кабеля и неважно по каким причинам — будь то КЗ, длительные токовые перегрузки и т п, то как нетрудно предположить, вполне вероятно повреждение изоляции кабеля, а т к кабели будут расположены вплотную друг к другу, то и повреждение изоляции вашей витухи, что совсем плохо…
Поэтому, для исключения подобной ситуации их прокладка должна быть раздельной! см думаю необязательно, но на безопасное расстояние отвести силу и витуху определенно стоит.

Интернет-кабель в одной штробе с силовым. 5 правил планирования домашней интернет-сети

Заранее продумайте расположение роутера и сделайте там розетку. Базовое правило расположения роутера — размещайте его как можно ближе к центру квартиры. Если жилая площадь более 70 м2, стоит задуматься о создании MESH-системы (бесшовного покрытия Wi-Fi с помощью нескольких роутеров) и заранее распланировать для нее места размещения и розетки.
Размещайте интернет-кабель на черновом этапе ремонта. После ремонта это будет смотреться некрасиво — нет никакой гарантии, что удастся спрятать провода. Да и компромиссы вроде «поработаю на кухне на табуретке, там Wi-Fi лучше ловит, чем в кабинете», не добавят радости новоселью.

Сделайте универсальный кабельный ввод. Это трубка, в которой может одновременно находиться и медный кабель, и оптический. От щитка кабель необходимо протянуть непосредственно до места установки роутера. Используйте кабель UTP 5e (4-парный). В этом случае скорость интернета сможет достигать 1 Гбит/с, и ее хватит на всех желающих. Не экономьте на кабеле — если проложите двухпарный, а не четырехпарный, скорости выше 100 Мбит/сек точно не будет, а это значит, что фильм онлайн в 4K точно не посмотреть, да и тяжелые рабочие файлы будут скачиваться довольно долго.

Соблюдайте правила разводки. Не прокладывайте интернет-кабель в одной штробе вместе с силовым. Если этого не избежать, используйте экранированный кабель, который нейтрализует помехи. Он стоит дороже, но зато проблем со скоростью интернета не будет — онлайн-трансляции не будут прерываться из-за ошибок, а скорость интернета будет соответствовать заявленной провайдером. Пересечение силового и слаботочного кабеля допустимо под углом 90 градусов – но будет лучше, если они не будут пересекаться совсем.
Подготовьтесь к подключению разных провайдеров. Дело в том, что интернет-провайдеры используют разные технологии подключения. Правильным решением будет на этапе ремонта заранее проложить в квартиру и медный кабель, и оптический — от домового щитка до места размещения роутера. Это позволит не ограничивать себя в выборе провайдера и заключить договор с тем, который будет устраивать и по скорости, и по стоимости.
Если что-то можно подключить через кабель — подключайте через кабель. Толстые стены, роутеры соседей, особенности планировки квартиры — все это может привести к тому, что Wi-Fi не будет «добивать» до самых дальних уголков квартиры, а при передаче данных «по воздуху» будут возникать помехи. Если у устройства есть Ethernet-порт, и оно не будет перемещаться по квартире – лучше протянуть кабель до места его расположения.

Hdmi кабель рядом с силовым. HDMI розетка для чего нужна

HDMI – это цифровой интерфейс для передачи звуковых и графических данных высокого качества между различными устройствами.

В наше время все больше бытовой техники и электроники (телевизоры, персональные компьютеры, ноутбуки и даже мобильные гаджеты) оборудуются разъемами HDMI, которые позволяют обмениваться мультимедийными файлами на сверхвысоких скоростях и воспроизводить их практически без потерь качества.

В некоторых случаях интерфейс HDMI может оказаться просто незаменимым. Представьте ситуацию: Вы хотите посмотреть любимый фильм или семейные фото на большом экране телевизора, но последние хранятся на ноутбуке и занимают слишком много места, чтобы полностью поместиться на обычной флешке.

Что же, совсем не обязательно отказывать себе в удовольствии, ограничиваясь малым экраном или тратя время на «порционную» пересылку мультимедиа на съемный носитель. Именно для таких случаев существует интерфейс HDMI, который позволяет соединять устройства между собой с помощью кабеля и наслаждаться зрелищным изображением и реалистичным звуком.

Единственная проблема, вызванная таким решением – избыток проводов, которые протягиваются по всему дому, портят интерьер и даже могут привести к падениям и травмам.

Монтаж HDMI-розетки более целесообразно выполнять тогда, когда в доме проводится масштабный ремонт. Все, что нужно – предусмотреть в стене или на другой поверхности специальные ниши с соответствующими размерами, установить корпуса розеток и соединить их с оборота кабеля HDMI, спрятав его под пол, в стене и тому подобное.

Желательно проложить для провода небольшой канал, роль которого может играть обычная пластиковая труба небольшого диаметра – это позволит без проблем заменить мультимедийный кабель в случае поломки.

Прокладка тв кабеля в штробе. Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.
Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

Тв кабель и интернет в одной гофре.

Совместная прокладка коаксиального кабеля и витой пары

Вопрос № 414

Проводка кабеля UTP cat5e и RG6u в одной гофре 20мм, будут ли наводки? Какая нормативная база под возможностью или невозможностью такого сосуществования? Рекомендации? (Например у Rexant есть кабель RG6u с тройной изоляцией). Спасибо!

Прокладывать такие кабели в одном трубе, кондуите, гофре или любой другой общей трассе без физических разделителей не следует, поскольку возможно (и даже весьма вероятно) негативное воздействие со стороны коаксиала на витую пару. В качестве подтверждения такой точки зрения можно привести цитату из стандарта TIA/EIA-569-A на трассы и пространства:

9.5.1.3 Antenna field entrance rooms shall be designed per applicable code. The antenna pathway from the antenna field to the entrance room shall provide isolation for the antenna cables from other backbone cables. The antenna entrance room shall be located as close as practicable to the antenna field.

5.1.3 Вводные антенные помещения следует проектировать согласно приложимым нормативам и инструкциям. Трасса, по которой антенный кабель проходит от антенного поля к городскому вводу, должна обеспечивать разделение антенных кабелей с другими магистральными кабелями. Антенный городской ввод должен быть расположен настолько близко к антенному полю, насколько это возможно.

Учебное руководство по структурированным кабельным системам Siemon также придерживается мнения о том, что подобные виды сервисов необходимо разделять. В этом руководстве есть целый раздел, посвященный беспроводным городским вводам и кабелям, которые от них ведут к другим элементам инфраструктуры. В частности, к системам предъявляются такие требования:

Помещение беспроводного городского ввода … должно располагаться сколь возможно близко к приемо-передающей антенне.

Кабельные трассы от беспроводного приемо-передающего устройства должны быть по возможности едиными (цельными) и обеспечивать максимально прямой путь до беспроводного Городского ввода. Такой подход снижает негативное влияние затухания, имеющего место при слишком больших длинах кабеля.

Кабели от беспроводных устройств и соответствующие трассы следует отделять от кабелей иных типов, расположенных вблизи области приема/передачи в городском вводе, чтобы тем самым минимизировать наводимые помеховые сигналы.

Системы видеонаблюдения, использующие коаксиальные кабели, по сути относятся к тому же классу приложений, поскольку коаксиал образует несимметричную линию передачи, а значит, может служить источником наводок. Диаметр гофрошланга слишком мал, чтобы это позволило исключить наводки за счет увеличения расстояния между кабелями. Изоляция или экраны самих кабелей тоже не могут служить достаточным основанием для смягчения требований. Даже если бы у вас была проложена экранированная витая пара, лучше все-таки обеспечить разделение таких кабелей с кабелем RG, поскольку они пролегают в непосредственной близости на большом расстоянии, а это всегда фактор риска. Если нет возможности забрать коаксиальный кабель в отдельную трассу, вы можете завести его, например, в металлорукав, который следует заземлить. Заземленный металлорукав уже можно уложить в ту же трассу, что и неэкранированную витую пару, поскольку при этом у вас фактически образуется 2 изолированных трассы. Стенки металлорукава послужат физическим разделителем и препятствием для электромагнитных помех. Кроме того, учитывайте соображения, изложенные в ответе на вопрос 3 . Принципиально происходящие физические явления с той поры не изменились.

На самом деле, технически уже давно можно отказаться от коаксиальных кабелей внутри зданий, переведя все слаботочные сервисы полностью на витую пару. Системы TERA компании Siemon еще в 1999 году использовали балуны для перехода с несбалансированного сигнала (коаксиальный кабель) на сбалансированный (витая пара), чтобы вся передача сигналов внутри здания была основана на одном и том же симметричном принципе передачи. В системах видеонаблюдения нет принципиальных препятствий к тому, чтобы использовать в качестве среды витую пару и интегрировать их в единую сеть передачи данных.

Слаботочка и 220 в одной штробе. Прокладка силовых и слаботочных кабелей

Напишу максимально просто несколько правил, которых следует соблюдать при монтаже кабелей в доме или квартире. Не буду ссылаться на ПУЭ, как сказал один клиент, «есть правила, а есть здравый смысл». Так что пишу согласно здравому смыслу.

Для начала, силовые кабели — это кабели, по которым идёт 220 и больше вольт.

Слаботочные кабели — это все витые пары, включая компьютерную сеть, шины (типа ModBus), аналоговые сигналы (датчики всех типов), акустические кабели, сигнальные кабели, телевизионный коаксиальный кабель.

Силовой кабель создает вокруг себя магнитное поле, которое может влиять на сигнал, идущий по слаботочному кабелю. Цифровые сигналы (компьютерная сеть) достаточно хорошо защищены от помех, но при наводках достаточной силы будет уменьшаться скорость передачи данных (за счёт повторных запросов передачи недошедших пакетов), а при совсем мощных наводках может повредиться порт техники, которая соединена этим кабелем, но это совсем крайний случай. Аналоговые сигналы с помехами уже неприятнее. Например, датчик температуры с выходом 0-10 вольт под влиянием помехи может показывать всё время разное значение или «прыгать».

Самое простое правило — соблюдать расстояние между силовыми и слаботочными кабелями — 100 мм . В нормативах прописана другая цифра, но эта для частного строительства оптимальна. То есть, кабель обязательно разными пучками ведём по потолку или полу. При опуске или подъёме кабелей к розеткам можно это расстояние уменьшить до 50мм. То есть, если мы к телевизору опускаем электрические розетки, телевидение и интернет, то либо делаем две штробы рядом для кабелей разного типа, либо одну широкую, чтобы в неё уложить две чуть разнесённые гофры. Лучше две разные штробы.

Допускается пересечение силовых и слаботочных кабелей под углом 90 градусов.

При прокладке особо мощных кабелей, таких как ввод питания дома или квартиры, генератор, мощная установка кондиционирования, лучше везде соблюдать 100мм, а то и больше.

Если в потолке установлены люминисцентные лампы или блоки питания, их следует также удалить от слаботочных кабелей на 10 сантиметров.

Что делать с кабелями, по которым идёт постоянный ток небольшого напряжения? Это, в частности, кабели питания светодиодных лент постоянным напряжением 12 или 24 вольта, кабели от блока питания/драйвера до светильника или ленты, кабель питания привода радиатора или привода перекрвания воды 12-24 вольта. Их можно отнести к силовым кабелям и при монтаже удалять от слаботочных, так как на них самих другие силовые кабели не повилияют, и они на другие силовые кабели не повилияют. А вот на слаботочные кабели большой ток, идущий по таким проводам, повлиять может.

Если уже после окончания ремонта появляется помеха на экранированном кабеле, то можно попробовать экран кабеля подключить к заземлению (только с одного конца кабеля).

68,086 просмотров всего, 52 просмотров сегодня

Понравилось? Поделитесь с друзьями!

⇦
Сделать мягкое изголовье кровати своими руками — это просто!

⇨
Пенобетон 300 + кирпич 120 утеплять нужно. Как определить энергоэффективность стен дома

Как соединить телевизионный антенный кабель

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг — собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами:: ☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса;; ☞ С использованием переходника TV F-гнездо — F-гнездо;; ☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля».

Наращивание телевизионного кабеля

с использованием переходника F-гнездо — F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо — F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран — фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо — F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.

Проводка

— Установка коаксиального кабеля и Cat6 в 2-бандовой с электрическими?

Используя 2-местную коробку, могу ли я установить (1) розетку, (2) коаксиальную линию и (3) линию Cat-6 без проблем с кодом или помехами?

У меня есть существующая 1-местная коробка с электричеством, к которой я подвожу коаксиальный кабель и кат-6. Новые линии не следуют за линией электропередач, но я не уверен, что наличие всех розеток так близко может также вызвать помехи или проблемы с кодом.

Можно ли положить их все в одну коробку?

электрика
проводка
проводка данных
коаксиальный кабель
помехи

Да, вы можете , если вы разделяете проводники. Тем не менее, вам, вероятно, следует избегать этого, если это возможно. Общепринятой практикой является размещение силовых и коммуникационных цепей в отдельных отсеках для стоек.

Национальные электротехнические нормы и правила позволяют размещать силовые и коммуникационные цепи в одной коробке, если все проводники разделены постоянным барьером или перечисленным устройством.

Глава 8 Системы связи
Статья 800 Цепи связи
800.133 Прокладка проводов связи, кабелей,
и Оборудование.
(A) Отделение от других проводников.
(1) В кабельных каналах, кабельных лотках, коробках, кабелях, корпусах и узлах прокладки кабелей.
(d) Электрическое освещение, мощность, класс 1, без ограничения мощности
Пожарная сигнализация и широкополосная сеть средней мощности с питанием от сети
Цепи связи в каналах, отсеках,
и коробки. Провода связи не должны размещаться в
любой кабельный канал, отсек, выпускная коробка, распределительная коробка и т.п.
арматура с проводниками электрических световых, силовых, класса 1, не-
пожарная сигнализация с ограниченной мощностью или с питанием от сети средней мощности
широкополосные каналы связи.
Исключение № 1: Если все проводники электрических
световая, силовая, класс 1, пожарная сигнализация без ограничения мощности и
широкополосная связь с питанием от сети средней мощности
цепи отделены от всех проводников связи
цепей постоянным барьером или перечисленным делителем.

Вот пример перечисленного устройства:

Из рекламного проспекта Carlon

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Советы по прокладке коаксиальных кабелей

FamilyHandyman. com

В век информационных технологий через наши коаксиальные кабели передается огромное количество информации, что оставляет очень мало места для ошибок. Вот 23 совета, как улучшить прием телепередач и скорость интернета.

Используйте правильный коаксиальный кабель

Важно установить правильный кабель. RG-6 («RG» — старый военный термин для Radio Guide/Grade) является отраслевым стандартом, но есть и другие соображения. Используйте эту таблицу, чтобы определить, какой кабель лучше всего подходит для работы.

Размотка коаксиального кабеля

Если вы положите катушку с кабелем на бок и начнете тянуть кабель, то при распутывании кабель будет скручиваться, а скрученный кабель будет перекручиваться, когда вы будете тянуть за него. Лучше всего пропустить часть трубы через центр катушки и положить ее на лестницу. Закрепите трубу обрывком проволоки.

Избегайте резких изгибов коаксиального кабеля

Острые изгибы могут повредить кабель. Подумайте о том, чтобы обмотать кабель вокруг банки из-под кофе; коаксиальный кабель никогда не должен изгибаться сильнее, чем это. Используйте 90-градусный адаптер, когда неизбежен резкий изгиб, например, за подставкой для телевизора. Просто убедитесь, что разъем поддерживает Hi-Def, если вы работаете с этим сигналом.

Избегайте жала коаксиального кабеля

После зачистки коаксиального кабеля оставьте фольгу на месте, но отогните оплетку. Убедитесь, что ни один из крошечных проводов оплетки не касается центрального проводника. Это то, что профессионалы называют «жалом», а жало печально известно тем, что наносит ущерб качеству сигнала.

Используйте инструмент для зачистки коаксиального кабеля

Зачистить коаксиальный кабель с помощью универсального ножа не невозможно, но это непросто. Инструмент для зачистки за 15 долларов дает вам быстрые и идеальные результаты каждый раз. Инструмент для зачистки коаксиального кабеля имеет два лезвия: одно лезвие прорезает оболочку, не повреждая оплетку, а другое лезвие прорезает все, кроме центрального проводника. Некоторые профессионалы предпочитают оставлять центральный проводник немного длиннее и обрезать его (примерно на 1/8 дюйма за коннектором) после обжима коннектора.

Используйте компрессионные соединители для коаксиальных кабелей

Избегайте вставных, навинчиваемых и обжимных коаксиальных соединителей; Компрессионные соединители работают лучше всего. Вам понадобится обжимной инструмент за 15 долларов для установки компрессионных соединителей.

Купите разъемы, способные работать с самой высокой доступной частотой. Некоторые дешевые разъемы могут работать с камерой слежения, но не с сигналом Hi-Def TV или Интернета. То же самое касается настенных плит. Не все настенные панели имеют встроенные разъемы, способные обрабатывать сигналы высокого класса. Если вы сомневаетесь, купите разъем с наивысшим частотным диапазоном. Рейтинг должен быть указан на упаковке.

Соединительный коаксиальный кабель

Даже если ваш телевизор высокого разрешения работает нормально, вы можете проверить, подключен ли коаксиальный кабель к системе заземления дома. Соединение просто означает соединение двух вещей для обеспечения электрической непрерывности и проводимости. В доме важно, чтобы электрическая система, системы связи, металлические водопроводные трубы, металлические газопроводы и другие металлические системы были электрически соединены друг с другом.

Электрическое соединение различных систем вместе ограничивает различные потенциалы напряжения (давления) и опасность поражения электрическим током, которые могут присутствовать во время удара молнии или другой электрической аномалии. Разница потенциалов напряжения может создавать сильные токи, которые могут прыгать между двумя разными системами по нежелательному пути, и этим путем можете стать вы!

Самый простой способ соединить коаксиальный кабель с остальной частью дома — пропустить кабели через заземляющий блок, а затем провести провод от блока к заземляющему электроду (заземляющему стержню) или другой подходящей точке заземления. Если вы не знаете, где находится какая-либо часть системы заземления дома, вызовите электрика. Помимо поражения электрическим током, неправильно заземленные кабели могут привести к повреждению электроники и пожару в доме.

Создание капельной петли на коаксиальном кабеле

Наружный коаксиальный кабель никогда не должен проходить сбоку или вниз прямо в дом. Дождевая вода будет прилипать к кабелю и следовать по нему прямо в ваш дом. Сверните кабель, прежде чем он войдет в здание. Петля не только поможет отвести воду, но и обеспечит дополнительный кабель для будущей работы или ремонта.

Проходная втулка позволит вам просверлить немного большее отверстие, чтобы вы могли протягивать кабель через стену, не повреждая ее. Нанесите силиконовый герметик за втулку, прежде чем вставить ее в окончательное положение. Закрепите кабели зажимами или ремнями, которые удерживаются на месте с помощью винтов. Избегайте кабельных хомутов или вешалок, для которых требуются гвозди или скобы. Велика вероятность, что в конце концов вы пропустите гвоздь на ремешке и случайно ударите молотком по кабелю. Кабель, раздавленный молотком, искажает сигнал. Профессионалы предпочитают ремни с уже установленными винтами.

Установка низковольтной коробки для коаксиального кабеля

Гораздо проще протянуть коаксиальный кабель через низковольтную коробку (иногда называемую «грязевым кольцом»), чем через обычную электрическую коробку. Но это не единственная причина их использования. Коробки низкого напряжения позволяют протолкнуть лишнюю длину проводов в полость стены, не перегибая их. Вы повредите кабель, если попытаетесь втиснуть его в небольшую электрическую коробку. Оставьте от 8 до 10 дюймов дополнительного кабеля в полости стены на тот случай, если вы захотите внести изменения в будущем.

Обеспечьте хорошее соединение коаксиального кабеля

Вы не получите хорошего соединения, если диэлектрическая часть коаксиального кабеля не будет вставлена заподлицо с разъемом. Если это действительно сложно сделать, возможно, у вас неправильный разъем для кабеля, с которым вы работаете. Для RG-59, RG-6 и RG-6 Quad требуются разные разъемы.

Прокладывайте коаксиальные кабели перпендикулярно электрическим кабелям

Держите коаксиальные кабели вдали от электрических кабелей. Электрические кабели, проложенные параллельно коаксиальному кабелю, могут мешать вашему сигналу. Однако нормально прокладывать коаксиальные кабели перпендикулярно электрическим кабелям.

Купить Коаксиальный кабель с четырьмя экранами

Экранирование — это то, что имеет значение, когда речь идет о качестве коаксиального кабеля. Он блокирует помехи и сохраняет сигнал чистым. Откажитесь от кабеля эконом-класса и выберите продукт с четырьмя экранами. Четырехэкранный кабель стоит в два раза дороже, чем кабель с маркировкой «двойной» или «двойной экран». Но, потратив большие деньги на телевизор или компьютер, экономить на коаксиальном кабеле просто не имеет смысла.

Высококачественный кабель имеет два слоя металлической фольги и два слоя плетеного провода для защиты от помех.

Экономичный кабель состоит всего из одного слоя металлической фольги и плетеного провода.

Осторожно обрежьте коаксиальный кабель

Сигнал, передаваемый по центральному проводу коаксиального кабеля, фактически проходит по внешней стороне провода, а не по внутренней. Таким образом, крошечный надрез в проводе может создать большое препятствие для сигнала. Вот почему специальный инструмент для зачистки коаксиального кабеля (продается в домашних центрах) — единственный инструмент, который вы должны использовать для подготовки концов кабеля к разъемам. Никогда не используйте стандартные инструменты для зачистки проводов или нож. Инструмент для зачистки коаксиального кабеля аккуратно срезает внешнюю оболочку, экран и пенопластовую оболочку за один проход, не повреждая центральный провод.

Не перегибайте кабель

Провод в центре коаксиального кабеля запрессован в оболочку из пеноматериала, чтобы он не касался экрана и блокировал помехи. Если вы перегнёте кабель или согнёте его вокруг острого угла, вы раздавите пенопласт. В этот момент ущерб нанесен, и нет никакого способа отменить его. Никогда не сгибайте кабель по радиусу менее 3 дюймов.

Когда коаксиальный кабель изгибается, центральный провод сминает пенопластовую оболочку и слишком близко подходит к экрану. Это приводит к помехам.

Не тяните слишком сильно

Коаксиальный кабель хрупок, и перекручивание и сдавливание — не единственные способы повредить пенопластовую оболочку вокруг центрального провода. Слишком сильное натяжение коаксиального кабеля стягивает экран в оплетке и сжимает пенопласт (как «китайские наручники» стягиваются вокруг пальца). Это вредит качеству сигнала. Максимальное усилие натяжения кабеля RG-6 составляет 35 фунтов. Сделайте несколько коротких рывков сквозь стены и потолки вместо длинного перетягивания каната.

Не прокладывайте коаксиальный кабель слишком близко к электропроводке

Электрические линии могут создавать неприятные помехи в коаксиальном кабеле. Поэтому держите коаксиальные кабели на расстоянии не менее 6 дюймов от электрического кабеля, даже если кабели разделены деревом или другими строительными материалами. Чтобы снизить вероятность возникновения проблем с телефонными линиями, установите «витую пару» или экранированную телефонную проводку. Если коаксиальный кабель должен пересекать электрическую линию, создайте пересечение под углом 90 градусов.

Не сдавливайте кабель

Существует несколько видов скоб для коаксиального кабеля, и все они хорошо работают, если не забивать их слишком далеко. Слишком туго натянутые на кабель, они раздавят пенопластовую оболочку внутри, вызывая те же проблемы, что и перекручивание. Если у вас много коаксиального кабеля, купите специальный кабельный степлер, который не раздавит кабель. Они доступны в некоторых домашних центрах или в Интернете (ищите «кабельный степлер»). При использовании молотка не бейте слишком сильно. Скоба не должна врезаться в кабель; свободная хватка лучше крепкой.

Не позволяйте щитам показываться

Лучшая работа по прокладке кабеля может быть испорчена, если вы не будете осторожны при подключении концевого разъема. Всегда осторожно отгибайте фольгу и экранирующую оплетку, прежде чем подсоединять коннектор. Одна прядь оплетки, выступающая в область разъема, может испортить сигнал. Дважды проверьте свою работу, прежде чем обжимать или сжимать разъем.

Не используйте резьбовые разъемы

Прочные соединения на концах коаксиального кабеля обеспечивают свободный путь для прохождения сигнала. Плохие соединения ослабляют сигнал. Концевые соединители, навинчиваемые на внешнюю оболочку кабеля, со временем могут ослабнуть и даже отпасть. Вместо этого используйте обжимные соединители и специальный обжимной инструмент (продается в домашних центрах) или, что еще лучше, обжимные соединители. Соединители компрессионного типа прочно захватывают кабель, не сдавливая внутреннюю пенопластовую оболочку, как это иногда бывает с соединителями обжимного типа.

Не затягивайте разъемы вручную

Как и концевые разъемы, резьбовые разъемы настенных розеток, компьютеров и телевизоров должны обеспечивать надежный путь для сигнала. Большинство людей затягивают эти соединения вручную, но этого недостаточно. Вместо этого, используя 7/16-дюймовый. ключ, поверните гайку еще на четверть оборота, чтобы зафиксировать соединение.

Не используйте стандартные электрические коробки

Стороны и задняя часть стандартной электрической коробки заставляют вас резко сгибать кабель внутри коробки, что может ухудшить качество сигнала. Коробки низкого напряжения позволяют сделать плавный изгиб, потому что на самом деле это не коробки, а просто рамы, которые крепятся к гипсокартону. Эти коробки продаются в домашних центрах, а также могут использоваться для телефонной, акустической и другой низковольтной проводки.

Не используйте дешевый разветвитель

Каждый раз, когда вы разделяете телевизионный сигнал, он становится слабее.

Можно ли телевизионный кабель прокладывать вместе с электрическим. Можно ли протянуть телевизионный кабель вместе с электрическим

You are here

Можно ли телевизионный кабель прокладывать вместе с электрическим.

Можно ли в одну штробу укладывать два провода. 220 и интернет в одной штробе

Интернет-кабель в одной штробе с силовым. 5 правил планирования домашней интернет-сети

Hdmi кабель рядом с силовым. HDMI розетка для чего нужна

Прокладка тв кабеля в штробе. Аксессуары и распределительное оборудование

Тв кабель и интернет в одной гофре.

Слаботочка и 220 в одной штробе. Прокладка силовых и слаботочных кабелей

Похожие посты:

Понравилось? Поделитесь с друзьями!

Как соединить телевизионный антенный кабель

Наращивание телевизионного кабеля

Наращивание телевизионного кабеля пайкой

Прокладка телевизионного кабеля в квартире

— Установка коаксиального кабеля и Cat6 в 2-бандовой с электрическими?

Глава 8 Системы связи

Статья 800 Цепи связи

Зарегистрируйтесь или войдите в систему

Опубликовать как гость

Опубликовать как гость

Советы по прокладке коаксиальных кабелей

Используйте правильный коаксиальный кабель

Размотка коаксиального кабеля

Избегайте резких изгибов коаксиального кабеля

Избегайте жала коаксиального кабеля

Используйте инструмент для зачистки коаксиального кабеля

Используйте компрессионные соединители для коаксиальных кабелей

Соединительный коаксиальный кабель

Создание капельной петли на коаксиальном кабеле

Установка низковольтной коробки для коаксиального кабеля

Обеспечьте хорошее соединение коаксиального кабеля

Прокладывайте коаксиальные кабели перпендикулярно электрическим кабелям

Купить Коаксиальный кабель с четырьмя экранами

Осторожно обрежьте коаксиальный кабель

Не перегибайте кабель

Не тяните слишком сильно

Не прокладывайте коаксиальный кабель слишком близко к электропроводке

Не сдавливайте кабель

Не позволяйте щитам показываться

Не используйте резьбовые разъемы

Не затягивайте разъемы вручную

Не используйте стандартные электрические коробки

Не используйте дешевый разветвитель

Добавить комментарий Отменить ответ
