Можно ли соединить оптоволокно с витой парой: Как соединить оптоволоконный кабель с витой парой?

Содержание

Как соединить оптоволоконный кабель с витой парой?


Оптоволоконные сети обладают целым рядом преимуществ, среди которых: высокая скорость обмена данными (до 1 Гбит/с и выше), надёжность и долговечность, большое расстояние между узлами связи – до 15 км, отсутствие необходимости в мероприятиях по молниезащите. Оптоволоконный кабель может эксплуатироваться в широком температурном диапазоне: от -60 до +50 градусов. Организация оптоволоконной связи – достаточно дорогое мероприятие, а
монтаж кабеля сложен – для этого требуется специальный сварочный аппарат и квалифицированные исполнители. Существуют механические способы соединения оптоволокна, но сварка является более надёжным методом.

Сети на основе витой пары


Менее дорогостоящими и более простыми в организации являются сети на основе
витой пары. Скорость передачи данных в них варьируется от 10 до 1 Гбит/с, длина сегмента сети – 100-300 метров. Витая пара делится на 7 категорий – чем она выше, тем выше предельная частота работы линии и скорость передачи данных. Стоимость витой пары существенно ниже стоимости оптического волокна. Монтаж линий на основе витой пары не вызывает затруднений, но их надёжность оставляет желать лучшего и прежде всего из-за влияния атмосферного электричества. Снижают вероятность повреждения Ethernet-сетей грозозащитные устройства, но абсолютной защиты они не гарантируют.

Выбор кабеля


Выбор того или иного типа кабеля должен осуществляться с учётом следующих факторов: удобство монтажа, срок эксплуатации, стоимость, пропускная способность, надёжность. Витая пара и оптоволокно могут прекрасно сосуществовать. Например, оптоволоконный кабель может быть применён для создания магистральный сетей, а витая пара для организации сети непосредственно у клиента.


Как соединить оптоволоконный кабель с витой парой? Современные производители предлагают большой выбор
медиаконвертеров – устройств, предназначенных для объединения оптоволоконных сетей и сетей Ethernet. Самый простой медиаконвертер оснащен SC-разъёмом для подключения оптического одномодового кабеля и одним портом RJ-45 – 100 Мбит/с.

3 мифа об оптоволокне в квартире

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

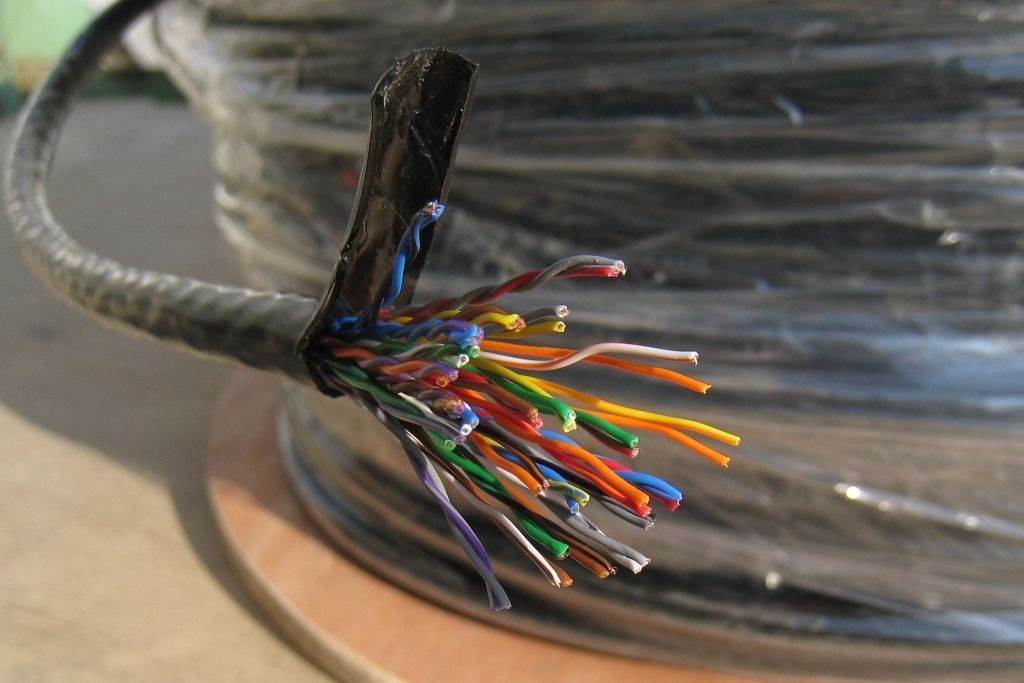

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон. Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль.

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

Ошибки монтажа витой пары и оптоволокна

Любая работа, выполненная по принципу “И так сойдёт!”, оборачивается самыми неприятными последствиями для всех участников процесса. Кабельные системы особенно требовательны к качеству монтажа, и не важно, идёт речь о витой паре или об оптоволокне. Один из способов делать работу качественно и профессионально – это учиться на ошибках, желательно сразу на чужих. В этом материале мы поделимся с вами советами от опытных специалистов о том, какие бывают ошибки при монтаже кабелей и как их избежать.

Начнем с медного кабеля. Монтаж витой пары всегда предусматривает бережное отношение к кабелю и не является поводом для проверки степени его гибкости. Настоящий профессионал должен быть знаком с требованиями по прокладке кабеля и избегать недопустимого радиуса и слишком острых углов сгиба. Рассмотрим конкретные случаи.

Часто встречается ситуация, когда в процессе прокладки линии монтажники подводят витую пару к углублению в стене для сетевой розетки. А пока розетки нет, они скручивают торчащие излишки кабеля в узлы. Это чревато заломами проводников, что может вызвать нарушение целостности изоляции. Кабельная линия в таком случае начинает работать хуже, и кабель придётся заделывать заново.

Следующий вариант неправильной прокладки – это сильный изгиб кабеля. Независимо, на каком участке это происходит – на выходе из короба, на углу стены или где-то ещё. В кабеле, согнутом под углом 90 градусов, помимо треснутой оболочки, усилятся обратные отражения сигнала и перекрёстные наводки.

Правильный монтаж кабеля витой пары категорически исключает прокладку линий в лифтовых шахтах. Также не допускается использовать каркас фальшпотолка в качестве опоры для прокладки кабелей.

Даже если вы не специалист по сетевым технологиям, но видите, что пластиковый короб с кабелем немного – пусть и на считанные миллиметры, не доходит до розетки, или сами розетки установлены криво, то очевидно, что такие недочёты отразятся и на качестве сигнала. При таких очевидных внешних проблемах есть повод усомниться и в надёжности элементов, скрытых от глаз. Если вы выполняете монтажные работы самостоятельно, избегайте таких ошибок, если же работы выполнил приглашённый мастер, смело требуйте переделки и исправления недочётов.

Теперь немного об оптоволокне. Одна из распространённых ошибок при монтаже оптических кабелей в стойках или шкафах – это игнорирование горизонтальных организаторов. Когда ряд кабелей, подсоединенных к патч-панели или другим устройствам, под достаточно острым углом уходят в сторону, ухудшение сигнала – лишь вопрос времени. Простой кабельный организатор решает такую проблему быстро и эффективно.

При планировании и прокладке оптических кабельных линий необходимо соблюдать следующее требование: с каждой стороны должно оставаться как минимум 3 метра кабеля запаса.

Как и витая пара, оптический кабель чувствителен к изгибам и механическим нагрузкам. Эти явления несут опасность как для физической целостности кабеля, так и для сигнала. Макроизгибы оптических волокон приводят к потерям мощности сигнала. Такие потери вызывают проблемы в работе домашних сетей и транспортных оптических линий. Поэтому необходимо всегда следить за правильной укладкой и фиксацией кабеля, избегая существенных перегибов.

Общей ошибкой при работе с медными и оптическими кабелями является использование инструментов низкого качества. Практика показывает, что надёжный проверенный инструмент для монтажа витой пары и оптоволокна – это верный и необходимый помощник монтажника в создании эффективных кабельных систем.

Как соединить оптоволокно с витой парой — MOREREMONTA

Привет, всем! Сегодня ко мне на почту пришло очень интересное письмо. В нем был только один вопрос: «Как соединить оптоволоконный кабель в домашних условиях своими руками?». Я немного даже опешил от такого вопроса. Дело в том, что подобные вопросы приходят достаточно часто, поэтому я решил написать короткий разбор этого вопроса. Но сначала нужно немного углубиться в теорию передачи данных по оптическому кабелю.

Как передается информация

Оптоволокно состоит из центральной жилы и двух оболочек, но нас интересует именно первая оболочка. Первую обычно делают из стекла. Передача данных происходит путем световых пучков. Но встает проблема того, что свет, как и любая другая волна начнет затухать.

Читайте также:  Керама марацци ошарская 14

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон. Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль.

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

1) Ящик для оборудования на стену (сам выбирай какой)
2) В ящике оптика сваривается с оптическим патч-кордом (понадобится сварить минимум 2 волокна)
3) Модуль оптики вставляется в сплайс-кассету, закрепляется двумя стяжками, закручивается по кругу в кассете патч-корды, и вставляются в гребёнку, кассета закрывается.
4) Концы патч-кордов имеют круглые коннекторы, которые вставляются в медиаконвертер, один на вход, другой на выход (RX & TX).

5) Медиаконвертер вставляется в специальный свитч, а в свитч уже вставляется витая пара и раскидывается по зданию.

6) С другой стороны оптического кабеля (в другом здании) проделывается такая же процедура.
В общем примерно так.
П. С. Аппарат для сварки оптики стоит около 15000$
Если бюджет не позволяет, то вместо сварки оптики можно сделать идеальные сколы на волокнах кабеля и на волокнах патч-корда, вставить их напротив друг друга в специальных соединитель и зажать их так чтобы они идеально ровно смотрели друг на друга торцами (чтобы как бы луч света проходил через них так, как будто между ними нет разрыва) , вставить это дело в кассету, а дальше так, как я написал.

Как соединить оптоволоконный кабель в домашних условиях

Привет, всем! Сегодня ко мне на почту пришло очень интересное письмо. В нем был только один вопрос: «Как соединить оптоволоконный кабель в домашних условиях своими руками?». Я немного даже опешил от такого вопроса. Дело в том, что подобные вопросы приходят достаточно часто, поэтому я решил написать короткий разбор этого вопроса. Но сначала нужно немного углубиться в теорию передачи данных по оптическому кабелю.

Как передается информация

Общую статью про оптоволокно мы можете прочитать ЗДЕСЬ.

Оптоволокно состоит из центральной жилы и двух оболочек, но нас интересует именно первая оболочка. Первую обычно делают из стекла. Передача данных происходит путем световых пучков. Но встает проблема того, что свет, как и любая другая волна начнет затухать.

Поэтому первая верхняя оболочка должна полностью отражать свет. Использовать зеркала или металлическое напыление дорого, поэтому в свое время был придуман другой способ. Для этого используется отражающий слой с другой плотностью и структурой. Поэтому свет, отражается от данной поверхности и летит дальше.

По сравнению с витой парой – оптоволокно имеет огромное количество преимуществ:

  • Передача данных на дальние расстояния;
  • Увеличения скорости передачи данных до нескольких Гбит в секунду;
  • Защита от внешних факторов: перепада температур, влаги и т.д.
  • Свет не подвержен электромагнитному воздействию, в отличие от передачи данных по витой паре.

Подобные кабеля используют для подключения целых домов, а также для прокладывания сетей в крупных городах на большое расстояние. Так как при этом не нужно постоянно устанавливать повторители на расстояние затухания сигнала.

Соединение оптоволокна

И тут сразу же встает вопрос – как соединить оптоволокно. Конечно, соединить его можно и для этого используют несколько способов. Первый с помощью специальных небольших «Пигтейлов» (Pigtail). Для этого берут два конца провода и засовывают внутрь. Внутри уже есть небольшой кусок подобного стекла. Далее идёт сварка с помощью специального оборудования.

Второй способ — это обычная сварка. Для этого случая нужен профессионал, который специализируется на сварке «оптики». Несмотря на очень высокоточную сварочную машину, задача специалиста: точно направить два проводка так, чтобы центральная жила и внешняя отражающая оплетка сварились точно вместе. Нужно понизить шанс потерь сигнала на этом участке.

Если сварка будет не точной или что-то пойдет не так, то на этом участке будет потери сигнала, помехи, скорость будет ниже, а дальность передачи данных будет меньше. При попадании в стекло примесей можно свести на нет хоть какую-то передачу информации, а свет будет почти 100 % тухнуть именно в этом месте.

Теперь надеюсь вы понимаете, что самостоятельно объединить два оптоволоконных кабелей в домашних условиях – невозможно. Потому что даже с высокоточным аппаратом иногда сварка даёт сбои и приходится переделывать.

В качестве дополнительного материала советую прочитать мою статью по «оптике» тут. Там простым языком написано про технологию передачи информации с помощью оптической линии. Также советую прочитать про витую пару, чтобы примерно понимать в чем они различаются.

Что такое оптоволокно, его отличие от витой пары, что лучше?

Представьте: вы переехали в новую квартиру и собираетесь подключить себе Интернет. Дом обслуживают 2 провайдера – «Медный всадник» и «Оптическая иллюзия». Преимущества первого – надежные, проверенные технологии на основе медной витой пары. Девиз второго: «Даешь оптоволокно в каждый дом», а это безграничная скорость, да и вообще модно и круто. Кому вы понесете деньги?

Положиться на опыт десятилетий или довериться инновациям? Если взвесить плюсы и минусы того и другого, то побеждает… Впрочем, давайте обо всем по порядку: что такое оптоволокно, в чем его принципиальные отличия от витой пары и что лучше для подключения домашнего Интернета.

Со скоростью света

Предполагаю, что многим читателям приходилось препарировать обычный сетевой кабель, и они знают, что он состоит из медных жил. Металл, в частности, медь передает информацию с устройства на устройство посредством электрических импульсов. Но электричество – лишь один из возможных переносчиков сигнала в компьютерных сетях, еще им бывают радиоволны и свет.

Для передачи светового импульса медь не годится, ему нужна прозрачная среда – светопроводящее волокно, которое и называют оптическим.

Оптоволокно или световод – это особая нитевидная структура из стеклянных или пластиковых материалов, которая проводит свет на большие расстояния. Скорость передачи по нему, в отличие от меди, практически безгранична!

Пучок таких волокон под одной оболочкой называют волоконно-оптическим кабелем, а сеть из них – волоконно-оптическими линиями связи или ВОЛС.

Оптоволокно: что оно собой представляет

Оптическое волокно состоит из прозрачного сердечника – среды передачи света, и оболочки (демпфера), которая препятствует затуханию импульса и обеспечивает его доставку до конечной точки.

Передающие среды, которые иначе называют ядрами оптических волокон, делают из кварцевого, халькогенидного и других видов стекол, а также из акриловых смол. Эти материалы характеризуются прочностью, гибкостью, высокой светопроницаемостью и низкой чувствительностью к перепадам температур и излучениям. Оболочки также состоят из стекла или пластика.

Толщина световодов, используемых в построении ВОЛС, составляет 125 мкм. При этом диаметр сердечника может быть разным – 7–62,5 мкм в зависимости от вида оптоволокна.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

  • Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
  • Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

  • OS1 – одномод с сердечником 9 мкм.
  • OS2 – широкополосный одномод с сердечником 9 мкм.
  • OM1 – многомод с сердечником 62,5 мкм.
  • OM2 – многомод с сердечником 50 мкм.
  • OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
  • OM3 – высокоскоростной многомод с сердечником 50 мкм.
  • OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Для подключения к Интернету жителей многоэтажных домов чаще всего используют многомодовые кабели классов OM3 и OM4.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Так что же лучше – оптика или медь?

Нынче любой крупный и даже средний интернет-провайдер использует в ряде сегментов своих сетей оптоволокно. И наоборот: как бы провайдер не заманивал подключением к «самой быстрой системе нового поколения», отдельные участки его сетей – традиционный медный кабель. Просто правила им диктуют условия среды (где-то они больше подходят для меди, а где-то – для оптики) и экономическая целесообразность, а маркетинг – есть маркетинг.

К какому виду магистрали подключили ваш дом провайдеры «Медный всадник» и «Оптическая иллюзия», точно не скажет никто, поэтому будем считать, что их предложения различаются только способом подключения абонентов внутри квартир.

В таблице ниже сопоставлены свойства волоконной оптики и витой пары:

Оптоволокно Медная витая пара
Теоретически достижимая скорость связи

OS1 – 40 Гбит/с

OS2– 100 Гбит/с

OM3 и ОМ4 – 100 Гбит/с

До 10 Гбит/с для кабелей категории 6 и 7.
Максимальная длина неразрывной линии

OS1 – 100 км

OS2 – 40 км

ОМ3 – 300 м

ОМ4 – 125 м.

100 м
Физические свойства кабеля Тонкий, хрупкий Толстый, гибкий
Подверженность внешним воздействиям Чрезмерные изгибы, давление, некоторые виды излучений Электромагнитные помехи, атмосферное электричество, агрессивные химические среды, огонь, несанкционированное подключение для считывания данных
Совместимость с клиентским оборудованием Требует покупки специальных адаптеров Совместима с любыми устройствами, оснащенными гнездами RJ-45
Обслуживание Требует спецоборудования и профессиональной подготовки Требует минимальных навыков и знаний
Стоимость Высокая Низкая

Подведем итоги:

  • Оптоволоконная линия до 10-и раз быстрее и гораздо «дальнобойнее», чем витая пара, она не подвержена влиянию наводок электрического оборудования и силовых линий, долговечна и прочна, не горит, не теряет свойств от влаги, кислот и щелочей. Не допускает шпионских врезок и прослушивания путем индукционного подключения.
  • Волоконно-оптическую сеть легче замаскировать в интерьере, для нее не нужно монтировать широкие неэстетичные кабель-каналы.
  • Волоконная оптика – это хоть и гибкое, но стекло, а любое стекло может трескаться и крошиться. Поэтому монтаж и модернизация такой сети требует большой аккуратности. Если поврежденную витую пару можно разрезать и соединить простой скруткой, то для восстановления разорванной оптики нужен специальный сварочный аппарат и умение с ним обращаться. А иногда даже небольшое повреждение волоконно-оптической линии требует полной ее замены.
  • Главное преимущество витой пары – дешевизна и простота в обиходе. За подключение к Интернету посредством медного кабеля с вас, скорее всего, не возьмут никаких дополнительных денег, а за оптику придется заплатить, ведь она дорогая. Витую пару с универсальным коннектором можно сразу воткнуть в компьютер – и на нем появится Интернет. Для оптики снова придется раскошелиться на специальную розетку, модем (ONT-терминал или роутер), сетевые адаптеры. А это тоже недешево.

Чисто оптоволоконные сети внутри домов и квартир пока большая редкость, чаще всего их делают гибридными – частично оптическими, частично меднопроводными, частично беспроводными. Оптику обычно подводят только к модему, а конечные устройства – компьютеры, смартфоны, смарт ТВ и т. д. получают Интернет всё по той же витой паре или Wi-Fi, ведь они не оборудованием модулями декодирования светового сигнала. Значит, какие бы сверхскорости ни обещал вам провайдер, медленные сегменты сети сведут ее на нет.

Итак, ваш выбор «Медный всадник», если:

  • Вы не хотите переплачивать за то, чего, скорее всего, не получите. Если ваши устройства – потребители Интернет-трафика работают на устаревших протоколах Ethernet или Wi-Fi, то оптика не сделает их быстрее.
  • Вы часто переносите компьютер с места на место, у вас есть собака, которая любит жевать провода или маленькие дети, хватающие всё подряд. И в случае повреждения кабеля вам проще починить его своими руками, чем платить мастеру.

Вам лучше стать клиентом «Оптической иллюзии», если:

  • Вы за всё новое против всего старого. Волоконная оптика – это технология будущего, а значит, достойна инвестиций. И пусть она дружит не с каждым девайсом – скоро, надо ожидать, производители последних возьмутся за ум и оборудуют свои продукты поддержкой оптоволокна. Ведь потребители этого хотят и готовы вкладываться.
  • Финансы для вас – не проблема. У вас современная техника, которая поддерживает последние протоколы проводной и беспроводной связи, и вы готовы заставить ее «взять максимальную высоту».
  • Вам нужна скорость, и этим все сказано.
  • Безопасность сети в плане возможной утечки данных – ваше всё.

Какое оборудование купить для домашней оптоволоконной сети

Оборудование, через которое клиентские устройства получают доступ в Интернет по волоконно-оптической связи, обычно предоставляет провайдер. Но это, как правило, простейшие бюджетные девайсы с ограниченным набором возможностей. Если хотите что-нибудь быстрее, мощнее, функциональнее, приобретите его самостоятельно.

Для построения домашней сети из «разношерстных» устройств понадобится роутер (маршрутизатор) с портом подключения оптики SFP, SPF+, XPF, PON или GPON – так их обозначают на корпусе аппарата. В отличие от универсального RJ-45, оптоволоконные разъемы бывают нескольких типов (форм). Какой подойдет вам, лучше уточнить у провайдера, с которым вы планируете заключить договор. Самый распространенный называется SC/APC.

Однако тип разъема – не единственное различие между такими роутерами. Оптоволоконные порты имеют разную пропускную способность, и она должна быть указана в характеристиках аппарата.

Внутри маршрутизатора оптический сигнал преобразуется в электрический и радио, которые понимают подключаемые устройства – ПК, телефоны и прочее. Они получают сигнал через интерфейсы LAN (Ethernet) и Wi-Fi. От пропускной способности последних тоже зависит скорость работы сети.

Для максимального раскрытия потенциала оптоволоконной связи все сетевые интерфейсы маршрутизатора должны поддерживать современные скоростные стандарты. А именно:

  • SFP/ SPF+/XPF – не меньше, чем скорость провайдера согласно тарифному плану. Одни производители указывают здесь 2 значения – скорости приема и отдачи сигнала, другие – только наибольший.
  • LAN (Ethernet) – 1 Гбит/с.
  • Wi-Fi – 802.11b/g/n/ac. При поддержке этого стандарта теоретически достижимая скорость соединения для роутеров с 8-ю антеннами составляет 6,77 Гбит/с.

Ниже небольшой список моделей маршрутизаторов с поддержкой подключения к оптоволоконным линиям. Они различаются характеристиками и ценой.

  • TP-Link TX-VG1530
  • D-Link DPN-R5402C
  • ZyXEL PSG1282NV
  • D-Link DVG-N5402GF
  • ZyXEL PSG1282V
  • Keenetic Giga

Какой из них лучше? Тот, что больше отвечает вашим задачам и максимально приближен к параметрам вашей сети. Впрочем, при сходстве основных данных на первый план выходят дополнительные функции, а они здесь очень разные. Выбирайте и пользуйтесь.

Удачного подключения!

Что лучше подключить в квартиру для интернета

Когда провайдеры предлагают подключить домашний интернет, то часто речь заходит про кабель, который они используют. Обычно все сводится к тому, что это хороший кабель и работает лучше остальных. Разберем по факту, в чем разница для обычного абонента.

Чаще всего в многоквартирных домах подключают по двум технологиям: Fast Ethernet или GPON.

Fast Ethernet — подключение с помощью кабеля — 4-жильной витой пары, которая пропускает до 100 Мбит/с. Если нужна скорость больше, то подключают 8-жильную витую пару, которая пропускает до 1 Гбит/с.

GPON — подключение с помощью оптоволоконного кабеля, который пропускает до 1 Гбит/с.

Рассмотрим различия технологий по самым важным пунктам для пользователя:

  • Необходимость подключать дополнительное оборудование;
  • Свобода выбора Wi-Fi роутера;
  • Разница в скорости соединения;
  • Прочность кабелей.

Визуально кабели немного отличаются по толщине, но незначительно. Кабель для Fast Ethernet обычно светло-серого цвета, а GPON желтого.

Кабель от Fast Ethernet можно сразу подключить в устройство, а для оптоволокна нужно дополнительное оборудование

На первый взгляд, разницы нет: в квартиру в любом случае заводят кабель. Если это Fast Ethernet, то кабель подключается напрямую в компьютер или ноутбук, либо в Wi-Fi-роутер.

С GPON сложнее. Такой кабель нельзя сразу подключить в компьютер, ему требуется «преобразователь» — абонентский терминал. На выходе из терминала идет все та же витая пара, которая подключается в устройство абонента. Важно, что абонентский терминал предоставляет провайдер — вы не можете использовать какой-то другой, если оборудование компании вас не устроит. Терминал это еще один элемент в сети, который может давать сбой а, значит, повышает риск проблем с соединением.

Свобода выбора Wi-Fi роутера

С Fast Ethernet вы можете выбрать любую модель роутера, независимо от бренда, цены и технических характеристик.

При подключении GPON провайдер может дать абонентский терминал с встроенной функцией Wi-Fi. То есть вы по умолчанию устанавливаете ту модель, которую дает провайдер. Либо придется подключать дополнительный роутер, для которого нужно выделить место и розетку.

Разница в скорости соединения

И витая пара, и оптоволокно передают скорость до 1 Гбит/с

Обычному пользователю интернета достаточно 100 Мбит/с: на соцсети, просмотр видео и новостей, поэтому подключать GPON нет смысла. Если абоненту нужна скорость больше 100 Мбит/с, то используют 8-жильную витую пару — такая технология называется Gigabit Ethernet.

GPON позволяет передавать скорость до 1 Гбит/с на расстоянии 5-6 км. Одного кабеля для скорости более до 1 Гбит/с недостаточно: нужно, чтобы Wi-Fi роутер и ваши устройства пропускали такую скорость.

Какой кабель прочнее

Кабель для Fast Ethernet пара прочнее, чем оптоволокно

Прочность кабеля Fast Ethernet и GPON разная и это связано с их «начинкой». Внутри кабеля Fast Ethernet медные провода, которые можно сгибать и укладывать в плинтус. Даже если вы случайно придавите кабель ножкой дивана или дверью, интернет по-прежнему может работать. У кабеля Fast Ethernet можно удалить поврежденный отрезок и соединить кабель без потери скорости.

Внутри кабеля GPON стеклянные волокна, которые нельзя сгибать под углом 90% — это сразу приведет к потере связи. Если вы случайно повредили такой кабель в одном месте, то для восстановления придется прокладывать новый по всей квартире. Удлинить или укоротить оптоволокно тоже не получится — обычно провайдеры предлагают сразу менять кабель.

Как подключает Good Line

Good Line подключает в квартире Fast Ethernet, т. к. он прочнее в использовании и способен пропускать более 100 Мбит/с. Кроме этого, кабель Fast Ethernet легко починить, удлинить или укоротить по желанию абонента, в отличие от GPON.

Кабель GPON Good Line тоже использует, но только при подключении на дальние расстояния: между городами и домами.

Если кратко:

1. Витую пару можно сразу подключить в компьютер, ноутбук, Wi-Fi роутер. Для оптоволокна нужно обязательно ставить абонентский терминал, который питается от сети.

2. С витой парой вы можете выбрать любую модель роутера. При подключении оптоволокна придется использовать Wi-Fi, который встроен в абонентский терминал, либо устанавливать свой роутер и тогда будет две приставки.

3. Оптоволокно подходит для подключения частных домов, когда от главного оборудования до абонента нужно провести несколько километров кабеля. Витая пара не способна проводить скорость на расстояние более 100 метров, а оптоволокно идеально справляется с этим.

4. И витая пара, и оптоволокно способны проводить скорость более 100 Мбит/с. Но оптоволокно легче повредить, а при восстановлении нужно менять кабель по всей квартире. Витая пара прочнее в быту и даже если кабель поврежден, можно восстановить отдельный сегмент без полной замены.

Используйте коаксиальный кабель, кабель витой пары или оптоволоконный кабель для локальной сети? | by fernxu

Использовать коаксиальный кабель, кабель витой пары или оптоволоконный кабель для локальной сети?

Развитие кабельных технологий сделало более широкий доступ к большей пропускной способности в локальной сети (LAN). При таком большом количестве сетевых вариантов выбрать правильное кабельное решение для услуг широкополосного подключения немного затруднительно. Когда учитываются такие факторы, как стоимость, скорость, полоса пропускания и помехоустойчивость, какой из них является идеальным выбором для сетей, коаксиальный кабель или кабель витой пары? Или оптоволоконный кабель соответствует вашим потребностям?

Коаксиальный кабель
Коаксиальный кабель, или коаксиальный кабель, представляет собой одиночный провод, обычно медный, обернутый вспененной изоляцией, симметрично окруженный тканым экраном из металлической оплетки, а затем покрытый пластиковой оболочкой.Благодаря своим изолирующим свойствам коаксиальный кабель может передавать аналоговые сигналы с широким диапазоном частот. Таким образом, он широко используется в фидерных линиях, соединяющих радиопередатчики и приемники с их антеннами, подключениях к компьютерной сети, цифровом аудио и распределении сигналов кабельного телевидения. На следующем рисунке показана структура коаксиального кабеля.

Кабель с витой парой
Кабель с витой парой — это тип проводки, при котором два проводника одной цепи скручены вместе.Он поставляется в двух версиях: экранированная витая пара (STP) и неэкранированная витая пара (UTP). STP обычно используется в сетях Token Ring, а UTP — в сетях Ethernet. Например, витая пара Cat 7 используется для сетей 1000BASE-T (Gigabit Ethernet или GbE) и 10GBASE-T (10-Gigabit Ethernet или 10 GbE). На рисунке ниже показано, как выглядят UTP (слева) и STP (справа).

Волоконно-оптический кабель
Волоконно-оптический кабель — это кабель, содержащий одно или несколько оптических волокон.Волоконно-оптические кабели часто содержат несколько кварцевых жил, и каждое волокно может работать с множеством длин волн (или каналов), что позволяет оптоволокну удовлетворять постоянно растущие требования к емкости данных. При оконцовке разъемами LC / SC / ST / FC / MTRJ / MU / SMA на обоих концах, таких как LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST и т. Д., Оптоволоконный кабели могут обеспечивать оптоволоконное соединение между оборудованием при прокладке оптоволоконных кабелей. Возьмем, к примеру, оптоволоконный кабель LC-LC, он часто используется как для коротких, так и для больших расстояний.На следующем изображении представлен обзор оптоволоконного кабеля LC-LC.

При выборе типа кабеля, подходящего для сетевых услуг, следует иметь в виду, что каждый кабель имеет свои уникальные преимущества и недостатки, касающиеся следующих факторов: стоимость, скорость, безопасность, надежность, пропускная способность, пропускная способность данных и т. Д. на.

Сравнение трех видов кабелей
Коаксиальный кабель можно легко установить, он относительно устойчив к помехам. Однако он громоздкий и идеально подходит для короткой длины из-за высокого затухания.Это будет дорого по сравнению с передачей данных на большие расстояния. Напротив, витая пара — самый гибкий и дешевый из трех видов кабелей, простой в установке и эксплуатации. Но он также сталкивается с проблемой затухания и предлагает относительно низкую полосу пропускания. Кроме того, он подвержен помехам и шумам. Волоконно-оптический кабель является одним из самых популярных средств как для прокладки новых кабелей, так и для их модернизации, включая магистральные, горизонтальные и даже настольные приложения.Поскольку проводник сделан из стекла, что означает, что через него не может проходить электричество, оптоволоконный кабель невосприимчив к электромагнитным помехам. Самым большим преимуществом оптоволоконного кабеля является то, что он может передавать большие объемы данных с низкими потерями на высокой скорости на большие расстояния. Тем не менее, он требует сложных навыков установки, сложных в работе и дорогостоящих в краткосрочной перспективе.

Выбор коаксиального кабеля, кабеля витой пары и оптоволоконного кабеля зависит от ваших потребностей. Вы можете сбалансировать стоимость и требования к пропускной способности, чтобы сделать выбор.В Fiberstore вы можете найти кабели витой пары и серию оптоволоконных кабелей. Другие кабели, такие как Категория 5e, Категория 6, Категория 6A, также доступны для ваших медных сетей. Конечно же, качественные оптоволоконные кабели поставляются в Fiberstore. Вы можете посетить Fiberstore для получения дополнительной информации о кабельных решениях.

Первоначально опубликовано на сайте www.fiberopticshare.com/use-coaxial-cable-twisted-pair-cable-or-fiber-optic-cable-for-lan.html

Какой выбрать, оптоволоконный кабель, кабель витой пары или коаксиальный кабель? | by Jo Wang

В системе связи провод или кабель обычно используются для соединения передающих и принимающих устройств.В настоящее время на рынке используются в основном три типа кабелей, используемых в системах связи: оптоволоконные кабели, кабели витой пары и коаксиальные кабели. Каждый тип широко используется и применяется в различных приложениях. Какой выбрать? В этой статье будет представлена ​​подробная информация об этих трех типах кабелей, в надежде, что это поможет вам принять лучшее решение.

Волоконно-оптические кабели

Вычисления и передача данных — быстроразвивающиеся технологии.Чтобы обеспечить передачу постоянно растущих скоростей передачи данных, появилось новое поколение среды передачи — оптоволоконный кабель. Оптоволоконный кабель передает информацию, используя лучи света со скоростью света, а не электрические импульсы. Это относится к полной сборке оптического волокна. Волоконно-оптический кабель может содержать одну или несколько нитей оптического волокна для передачи данных. Каждая прядь оптического волокна индивидуально покрыта слоями пластика и помещена в защитную трубку. Оптоволоконный кабель передает данные, когда световые импульсы проходят через крошечные стеклянные трубки, пропускная способность которых в 26000 раз выше, чем у кабеля с витой парой.По сравнению с коаксиальными кабелями оптоволоконные кабели легче и надежнее для передачи данных.

Два широко используемых типа оптоволоконных кабелей — это одномодовые оптоволоконные кабели и многомодовые оптоволоконные кабели. Одномодовое оптическое волокно имеет небольшую сердцевину и позволяет распространяться только одной моде света за раз. Обычно он адаптирован для работы на высоких скоростях и на большие расстояния. Многомодовое оптическое волокно имеет больший диаметр сердцевины, чем одномодовое оптическое волокно, и предназначено для одновременного переноса нескольких световых лучей или мод.Он в основном используется для связи на короткие расстояния из-за своей высокой пропускной способности и надежности, выступая в качестве магистральных приложений в зданиях. И есть много типов разъемов для оптоволоконного кабеля, таких как разъем LC, SC, ST или FC. Вы можете выбрать оптоволоконные кабели с одинаковыми или разными типами разъемов на обоих концах для подключения различных устройств, например, оптоволоконный соединительный кабель LC SC, , оптоволоконный соединительный кабель LC-LC. Существуют как одномодовые, так и многомодовые, а также упрощенные и дуплексные оптоволоконные соединительные кабели для ваших опций, такие как многомодовый дуплексный оптоволоконный соединительный кабель LC-LC, дуплексный одномодовый оптоволоконный соединительный кабель LC-SC или многомодовый LC-LC . оптоволоконный патч-корд .

Кабели витой пары

Кабель витой пары состоит из пары изолированных проводов, скрученных вместе, что давно адаптировано в области телекоммуникаций. Скручивание кабелей вместе помогает уменьшить шум от внешних источников и перекрестные помехи в многопарных кабелях. В основном, кабель витой пары можно разделить на два типа: кабель неэкранированной витой пары (UTP) и кабель экранированной витой пары (STP). Кабель UTP, такой как кабели передачи данных и обычные телефонные кабели, является наиболее часто используемым типом кабеля, в котором всего два изолированных провода, скрученных вместе.Кабель STP отличается от кабеля UTP тем, что он имеет оболочку из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. Кабель STP обычно используется для устранения индуктивной и емкостной связи и может применяться между оборудованием, стойками и зданиями. В таблице ниже показано несколько различных типов кабелей витой пары.

Коаксиальные кабели

Коаксиальный кабель — это тип высокочастотного кабеля передачи, который содержит одну сплошную медную жилу.Коаксиальный кабель имеет более чем в 80 раз большую пропускную способность, чем кабель витой пары. Коаксиальные кабели обычно используются для передачи телевизионных сигналов, а также для соединения компьютеров в сети. В основном есть два типа коаксиальных кабелей: коаксиальный кабель 75 Ом и коаксиальный кабель 50 Ом.

Коаксиальный кабель 75 Ом

В основном коаксиальные кабели 75 Ом используются для передачи видеосигналов. Типичное применение коаксиального кабеля 75 Ом — передача телевизионных сигналов по кабелю, поэтому иногда его называют кабелями подачи сигнала.Наиболее распространенным типом разъема, используемым в этом приложении, является тип F. Другое приложение — видеосигналы между компонентами, такими как DVD-плееры, видеомагнитофоны или приемники, обычно известные как аудио / видео (A / V) кабели. В этом случае часто встречаются разъемы BNC и RCA. В обоих случаях обычно выбирают RG59 с одножильным центральным проводом (RG59B / U) и многожильным центральным проводом (RG59A / U), а также RG6.

Коаксиальный кабель 50 Ом

В основном коаксиальные кабели на 50 Ом используются для передачи сигналов данных в системе двусторонней связи.Коаксиальные кабели с сопротивлением 50 Ом обычно применяются в магистралях компьютерных сетей Ethernet, в кабелях для беспроводных антенн, в антенных кабелях GPS (Global Positioning Satellite) и в системах сотовой связи.

Заключение

Как известно, технологии в области сетей связи стремительно развиваются. Среди всех этих трех типов кабелей оптоволоконные кабели, по-видимому, были трендом для удовлетворения растущего спроса на скорости передачи данных на рынке. Однако выбор кабеля с витой парой, коаксиального кабеля или оптоволоконного кабеля по-прежнему сильно зависит от области применения.И другие факторы, такие как стоимость, дальность передачи и производительность, также необходимо учитывать при выборе.

Витая пара, коаксиальные и оптоволоконные интернет-кабели | Блог

Большинство из нас знает общее различие между ADSL, COAX и оптоволоконным Интернетом, но кабели, стоящие за этими соединениями, могут быть большей загадкой. Три наиболее распространенных типа коммуникационных кабелей — это витая пара, коаксиальный и оптоволоконный — понимание разницы в том, как данные проходят через каждый кабель, в конечном итоге влияет на такие вещи, как скорость, задержка, безопасность, стоимость и т. Д.Вот общая разбивка трех различных типов кабелей и их возможностей:

Кабели витой пары:

Кабели витой пары — это буквально пара изолированных проводов, скрученных вместе. Хотя это действительно помогает снизить внешний шум, эти кабели по-прежнему очень чувствительны к нему. Кабели витой пары являются наиболее экономичным вариантом из трех — в основном из-за их более низкой пропускной способности и высокого затухания . Есть два типа витых пар:

Неэкранированная витая пара (UTP)

  • «Неэкранированный» означает, что для блокирования помех не требуется физическое экранирование.
  • Наиболее часто используемый кабель из двух, они часто используются как для домашнего, так и для бизнес-интернета
  • Существует несколько категорий UTP, пропускная способность которых увеличивается по мере продвижения вверх по шкале, например:
    • CAT1 = до 1 Мбит / с | CAT2 = до 4 Мбит / с | CAT5e = до 1 Гбит / с

Экранированная витая пара (STP)

  • «Экранированный» с оболочкой из фольги для подавления любого внешнего вмешательства
  • Используется в основном для крупных предприятий, высокопроизводительных приложений и внешних кабелей, которые будут подвергаться воздействию элементов окружающей среды.

Коаксиальные кабели:

Коаксиальные кабели — это кабели для высокочастотной передачи, состоящие из одного сплошного медного сердечника, по которому данные передаются электрически по внутреннему проводнику. Пропускная способность коаксиального кабеля в в 80 раз выше, чем у кабелей с витой парой.

Этот тип кабеля обычно используется для передачи ТВ-сигналов (его более высокая полоса пропускания делает его более подходящим для видеоприложений) и для подключения компьютеров к сети или Интернету. Наряду со стабильной передачей данных, коаксиальный кабель также имеет возможности защиты от помех и может эффективно защищать сигналы от помех.Стоимость немного выше, чем у кабелей с витой парой, но все же экономичнее, чем у волоконных. Также есть два типа коаксиальных кабелей:

75 Ом

  • Наиболее часто используется для передачи видеосигналов
  • Часто используется для подключения видеосигналов между различными компонентами, такими как DVD, видеомагнитофоны или приемники, обычно известные как кабели A / V.

50 Ом

  • В основном используется для передачи сигнала данных в системе двусторонней связи
  • Наиболее часто используется для компьютерных магистралей Ethernet, радиоприемников AM / FM, антенны GPS, полицейских сканеров и систем сотовой связи.

Волоконно-оптические кабели:

Волоконно — новейшая технология кабельной разводки.Вместо передачи данных по медным проводам эти кабели содержат оптические волокна, которые передают данные посредством света, а не с помощью электрических импульсов. Каждое отдельное оптическое волокно покрыто пластиком и заключено в защитную трубку. Это делает оптоволоконные кабели чрезвычайно устойчивыми к внешним помехам. В результате получается сверхнадежное высокоскоростное соединение с пропускной способностью передачи в в 26000 раз выше, чем у кабелей с витой парой, но при этом гораздо более высокая стоимость. Опять же, есть два типа оптоволоконных кабелей:

Одномодовый

  • Имеет маленькую сердцевину и пропускает только одну моду света за раз
  • Из-за этого количество отражений света уменьшается по мере их прохождения через сердцевину
  • Результат — низкое затухание и возможность передачи данных дальше и быстрее
  • Обычно используется в телекоммуникационных сетях, сетях кабельного телевидения и университетах.

многомодовый

  • Имеет сердцевину большего диаметра, что позволяет распространять несколько видов света.
  • Количество световых отражений увеличивается по мере их прохождения через ядро, что позволяет передавать больше данных через
  • Из-за высокой дисперсии многомодовые кабели имеют более низкую полосу пропускания, более высокое затухание и более низкое качество сигнала при дальнейшем прохождении
  • Чаще всего используется для связи на короткие расстояния, например, LAN, системы безопасности и оптоволоконные сети общего назначения.

Оптоволоконные сети могут быть общими или выделенными. . Убедитесь, что вы выбираете наиболее подходящую для своих нужд.

Итог

Вспоминая начальную школу и аналогию «Златовласка и три медведя», все три типа интернет-кабеля предлагают нечто иное. Выделенное волокно может быть слишком горячим, а ADSL — слишком холодным. Если вам нужна помощь в поиске «правильного» решения, свяжитесь с нами — наша команда экспертов всегда готова помочь.

Коаксиальный кабель

, витая пара и оптоволоконный кабель

Сетевые кабели используются для систем связи во всем мире. Использование правильного кабеля обеспечит оптимальную производительность сети. Следовательно, использование коаксиального кабеля, витой пары или оптоволоконного кабеля будет зависеть от устанавливаемой системы связи.

Каждый тип кабеля служит определенной цели, имеет определенные преимущества и, безусловно, недостатки, если установлен неправильный кабель.При выборе правильного кабеля для вашей сети для достижения оптимальной производительности необходимо учитывать ряд факторов, в том числе:

  • Факторы окружающей среды
  • Расстояние
  • Пропускная способность
  • Трансмиссия
  • Вместимость

Вот удобное руководство, в котором кратко описаны преимущества и недостатки каждого из них:

Коаксиальный кабель

Его широкое использование в бесчисленных домах сделало коаксиальный кабель привычным для многих.Используемый с начала 20 века, он по-прежнему используется операторами кабельной связи, телефонными компаниями и интернет-провайдерами для передачи сообщений — данных, видео и голоса. Он отличается надежной и точной передачей.

Коаксиальный кабель имеет внутренний проводник, окруженный изолирующим слоем, вокруг которого имеется проводящий экран. В некоторых случаях может быть изолирована даже внешняя оболочка кабеля. Центральный проводник передает электрический сигнал. Экранированная конструкция кабеля позволяет быстро передавать данные через медную жилу без помех от факторов окружающей среды.

Коаксиальные кабельные сборки легко устанавливаются и отличаются исключительной прочностью. Поскольку коаксиальный кабель лучше всего работает на более коротких расстояниях, он идеально подходит для домашних сетей и сетей передачи данных средней емкости. Потеря сигнала является недостатком при использовании коаксиального кабеля на больших расстояниях, а утечки сигнала возможны в точках входа или выхода, то есть в точке контакта между штекерными и гнездовыми разъемами. Утечка вызывает искажение, сигнал нечеткий или снежный. Колебания скорости в широкополосных сетях также могут возникать при передаче данных в периоды интенсивного использования.

Преимущества

  • Очень прочный
  • Лучше всего работает на коротких дистанциях

Недостатки

  • Потеря сигнала на большом расстоянии
  • Утечка сигнала в точках выхода
  • Колебания скорости при интенсивном использовании

Кабель витой пары

Как следует из названия, кабель витой пары буквально изготавливается путем переплетения двух или более отдельных изолированных проводов и их параллельной прокладки.Скрученные провода обладают свойствами подавления помех. Таким образом, он подходит для передачи данных и голосовой инфраструктуры на короткие расстояния, поскольку кабель снижает влияние электромагнитных помех на электронные сигналы. Кроме того, он более гибкий и простой в установке, чем коаксиальный кабель.

Используются два типа кабеля витая пара: экранированный и неэкранированный. Экранированная витая пара (STP) имеет тонкую проволочную сетку, окружающую провода для защиты передачи; Неэкранированная витая пара (UTP) — нет.Последний является более распространенным из двух типов, он используется в установках Ethernet и часто используется в приложениях как для жилых, так и для бизнеса. Экранированный кабель используется в телефонных сетях, а также в сетях и для передачи данных, чтобы уменьшить внешние помехи и перекрестные помехи, и предназначен для помощи в заземлении. Из этих двух кабелей UTP дешевле, чем кабели STP, и требования к обслуживанию ниже, поскольку они не зависят от внешнего экрана. Хотя UTP может передавать данные так же быстро, как кабели STP, они подвержены шуму в большей степени, чем кабели STP.

Кабели типа «витая пара»

являются наиболее экономичным вариантом среди коаксиальных и оптоволоконных кабелей, но они также имеют меньшую полосу пропускания и большее затухание, т.е. чем больше расстояние, тем ниже производительность. Они также подвержены износу и требуют регулярного ухода. Лучше всего использовать кабель витой пары в любом месте, где нет высокой степени электромагнитных помех.

Преимущества

  • Экономичный
  • Гибкость и простота установки
  • Лучше всего работает на коротких дистанциях

Недостатки

  • Меньший срок службы (необходимо регулярно обслуживать)
  • Чувствительность к электромагнитным помехам
  • Более высокое затухание

Волоконно-оптический кабель

Оптоволоконный кабель отличается от коаксиальных кабелей и кабелей на основе витой пары несколькими способами.Во-первых, его сердцевина состоит из оптических волокон, а не из меди. Что еще более впечатляюще, данные передаются с помощью света, а не электрического или электронного сигнала. Передачи могут перемещаться на большее расстояние с гораздо более быстрым импульсом — в 26 000 раз быстрее, чем по витой паре. Оптические волокна изолированы пластиковым покрытием внутри защитного пластикового внешнего слоя или трубки. Оптические волокна также гибкие и могут быть объединены в кабели, что делает их удобными для связи на большие расстояния, поскольку свет распространяется по волокну с небольшим затуханием по сравнению с электрическими медными кабелями.

Оптоволоконный кабель может быть одномодовым или многомодовым. Первый позволяет пропускать только один режим света за раз через ядро, что обеспечивает более широкую полосу пропускания. Это приводит к уменьшению количества отражений света, что приводит к низкому затуханию и позволяет данным перемещаться дальше и быстрее. Одномодовые соединения используются в университетах, колледжах и других учебных заведениях в сетях кабельного телевидения и в телекоммуникациях.

Многомодовые соединения имеют больший диаметр сердечника, что позволяет передавать несколько режимов света одновременно.
Число отражений света через ядро ​​увеличивается по мере прохождения, позволяя проходить большему количеству данных. Однако это вызывает высокую дисперсию, что означает меньшую ширину полосы, большее затухание и снижение качества сигнала по мере его прохождения. Многомодовые соединения идеальны для локальных сетей, систем безопасности и других оптоволоконных сетей для высокоскоростной связи на более короткие расстояния.

Оптоволоконный кабель — самый дорогой из трех типов кабелей. Оптические волокна хрупкие, их можно порезать или повредить во время монтажа или строительных работ.Это также означает, что он не такой податливый, как медь, и если его слишком сильно согнуть, скрутить или повернуть под неправильным углом, он сломается. Наконец, передача данных на большие расстояния требует усиления оптических сигналов с помощью таких компонентов, как EDFA, которые должны быть добавлены в сеть, что еще больше увеличивает затраты. Несмотря на эти недостатки, оптоволоконные кабели, если они находятся в рамках вашего бюджета, более эффективны и имеют более высокую пропускную способность.

Преимущества

  • Возможна комплектация
  • Устойчивость к электромагнитным помехам
  • Отлично работает на больших расстояниях

Недостатки

  • Дороже
  • Сложнее установить
  • Возможны порезы или повреждения

Создайте лучшую сетевую сборку или жгут с помощью JEM Electronics

Обладая более чем 3-х десятилетним опытом в разработке и производстве нестандартных кабельных сборок и жгутов проводов, JEM Electronics имеет все необходимое, чтобы помочь вам создать лучший продукт для вашего приложения.Если у вас есть какие-либо вопросы по поводу вашего следующего проекта, свяжитесь с экспертами JEM сегодня!

Различия между кабелем витой пары и оптоволоконным кабелем

Различия между кабелем витой пары и оптоволоконным кабелем

Необходимое условие — типы среды передачи
1. Кабель витой пары:
Кабель витой пары — это тип проводки два проводника скручены вместе, образуя цепь для передачи. Он формируется путем объединения двух отдельных изолированных медных проводов.Металлический провод, присутствующий в кабеле витой пары, используется для передачи данных в виде электрических сигналов. Кабель витой пары — самый дешевый кабель среди всех кабелей, используемых в локальной сети. Кабель витой пары обычно используется в сетях передачи данных и экранировании проводов.

2. Оптоволоконный кабель: Оптоволоконный кабель
— это категория управляемых носителей, которые используются для передачи данных на большие расстояния и высокопроизводительных сетей передачи данных.Волоконно-оптический кабель состоит из очень тонких стеклянных волокон, собранных в один кабель. В волоконно-оптическом кабеле стекловолокно помогает передавать сигналы в виде световых импульсов. Волоконно-оптические кабели в основном используются в сетях дальней связи и в центрах обработки данных большого объема.

Различия между кабелем витой пары и оптоволоконным кабелем заключаются в следующем:

S.No. Кабель витой пары Волоконно-оптический кабель
1 В кабеле витой пары передача сигналов происходит по металлическому проводнику. В волоконно-оптическом кабеле передача сигналов осуществляется через стекловолокно.
2. Кабель витой пары имеет большой диаметр по сравнению с оптоволоконным кабелем. Волоконно-оптический кабель имеет небольшой диаметр, тонкий и гибкий.
3. В кабелях с витой парой затухание очень велико. В волоконно-оптических кабелях затухание очень мало.
4. Кабель витой пары прост в установке и использовании. Установка и внедрение волоконно-оптических кабелей чрезвычайно сложны.
5. Кабели витой пары используются для экранирования проводов и сетей передачи данных. Оптоволоконный кабель обычно подходит для сетей дальней связи между городами и странами.
6. Кабель витой пары сравнительно недорогой. Хотя волоконно-оптический кабель стоит дорого, так как обладает отличными характеристиками и емкостью.

Вниманию читателя! Не прекращайте учиться сейчас.Получите все важные концепции теории CS для собеседований SDE с помощью курса CS Theory Course по приемлемой для студентов цене и будьте готовы к отрасли.

Разница между оптоволоконным кабелем, витой парой и коаксиальным кабелем

Волоконно-оптический кабель

Волоконно-оптический кабель представляет собой законченную сборку волокон, в нем используются световые импульсы для передачи информации по оптоволоконным линиям вместо использования электронных импульсов для передачи информации по медным линиям.Каждый из волоконно-оптических элементов индивидуально покрыт слоями пластика и заключен в защитную трубку. Волоконно-оптический кабель может работать с множеством длин волн (или каналов), что позволяет удовлетворить постоянно растущие требования к емкости данных. При оконцовке с помощью разъемов LC / SC / ST / FC / MTRJ / MU / SMA на обоих концах, таких как LC-LC, LC-ST, SC-SC, ST-ST, кабель LC SC, оптоволоконные кабели могут обеспечивать оптоволоконную связь. соединение между оборудованием при прокладке оптоволоконных кабелей.

Одномодовое оптическое волокно — это волокно с небольшой сердцевиной, по которому одновременно распространяется только одна мода света.Таким образом, он обычно адаптирован для высокоскоростных приложений на большие расстояния. В то время как многомодовое оптическое волокно — это тип оптического волокна с диаметром сердцевины, превышающим длину волны передаваемого света, и оно предназначено для одновременного переноса нескольких световых лучей или мод. Он в основном используется для связи на короткие расстояния из-за своей высокой пропускной способности и надежности, выступая в качестве магистральных приложений в зданиях.

Преимущества оптоволокна перед медной проводкой

  • Широкая полоса пропускания: одно оптоволокно может передавать более 3 000 000 полнодуплексных голосовых вызовов или 90 000 телеканалов.
  • Устойчивость к электромагнитным помехам: на передачу света через оптические волокна не влияет другое электромагнитное излучение поблизости. Оптическое волокно не проводит электричество, поэтому оно не действует как антенна для приема электромагнитных сигналов. Информация, перемещающаяся внутри оптического волокна, невосприимчива к электромагнитным помехам, даже к электромагнитным импульсам, генерируемым ядерными устройствами.
  • Низкие потери на затухание на больших расстояниях: потери на затухание могут составлять всего 0.2 дБ / км в волоконно-оптических кабелях, что позволяет передавать на большие расстояния без повторителей.
  • Электрический изолятор Оптические волокна не проводят электричество, предотвращая проблемы с контурами заземления и проводимостью молнии. Оптические волокна могут быть нанизаны на опоры вместе с силовыми кабелями высокого напряжения.
  • Безопасность информации, передаваемой по кабелю. Медь может быть обнаружена с очень небольшой вероятностью обнаружения.

Волоконно-оптическое волокно против медного UTP Enigma

Автор: Марк Хан, менеджер проекта по телекоммуникациям

Не путаетесь между оптоволоконным и медным кабелями? Стоимость, сильные и слабые стороны каждого? Если да, то поверьте мне, у вас много компании! До сих пор это могло сбивать с толку.Надеемся, что следующая статья и сопроводительная таблица устранят любую путаницу и направят вас к принятию обоснованного решения, когда речь идет о волоконно-оптических и медных кабелях.

Хорошее начало — помнить об этом, три основных различия между двумя технологиями — это их скорость, пропускная способность и расстояние, на котором они могут нести информацию. Оптоволоконный кабель заслуживает одобрения всех трех. Я уверен, вам интересно, а как насчет стоимости? Это правильный вопрос, который во многом зависит от приложения.Я включил диаграмму ниже, чтобы показать, насколько близки стоимость и производительность между некоторыми аспектами этих двух технологий.

Волоконная оптика: впереди световые годы

Волоконный кабель состоит из тонких пучков оптических волокон, обычно называемых прядями, и может быть изготовлен из оптически чистого стекла или пластика.

Кабели могут состоять от двух до сотен жил. Эти пряди могут быть такими же узкими, как человеческий волос, и используются для передачи импульсов инфракрасного лазерного света, которые, в свою очередь, несут данные, голос, видео и многие другие формы информации.

Что такое медь UTP?

В кабеле UTP (неэкранированная витая пара) используются восемь одножильных медных проводников с защитным покрытием с цветовой кодировкой. Затем они группируются в четыре пары. Информация передается через них электрическими импульсами / длинами волн.

Каждая пара затем скручивается определенное количество раз на дюйм, чтобы минимизировать перекрестные помехи и электромагнитные помехи. Скручивание проводов также играет большую роль в скорости передачи данных.Диаметр медных проводов, материалы и производственные процессы также играют важную роль в различных уровнях производительности, доступных для использования в вашей сети.

Кабели типа «витая пара»

передают и принимают информацию с помощью электрического тока и сегодня стали основой телекоммуникаций и передачи данных благодаря своей простоте конструкции, простоте использования и надежным характеристикам.

Существует множество конфигураций волоконно-оптических и медных кабелей UTP, которые подходят для множества различных приложений для каждой из них.В этой статье мы ограничим перечисление деталей и технических характеристик каждого из них для большей простоты понимания.

Основные сравнения

Это элементарные технологии, которые вызывают разрыв в полосе пропускания между волокном и медью. В кабелях Ethernet используются медные провода, которые значительно больше в диаметре, имеют большее затухание и подвержены как внешним, так и внутренним помехам.

Разница в полосе пропускания заключается в том, что медный кабель использует электроны (электрический сигнал) для передачи данных, а оптоволоконный кабель использует фотоны (свет).Световые импульсы быстрее электрических, поэтому, в свою очередь, оптоволокно может передавать больше бит данных в секунду и обеспечивать более высокую пропускную способность по сравнению с медью.

Пропускная способность: суть дела

Пропускная способность — это максимальная скорость передачи данных по сети или Интернету за определенный промежуток времени. Обычно он измеряется в гигабитах в секунду (Гбит / с) или мегабайтах в секунду (Мбит / с).

Пропускная способность используется для характеристики скорости сети. Он не измеряет, насколько быстро биты данных перемещаются из одного места в другое.Поскольку эти пакеты данных передаются по электронным или оптоволоконным кабелям, скорость передачи каждого бита незначительна. Вместо этого пропускная способность измеряется тем, сколько данных может проходить через определенное соединение за один раз.

Классическая аналогия шоссе используется для визуализации пропускной способности. Скажем, межштатная автомагистраль была спроектирована таким образом, чтобы обеспечить движение определенного количества автомобилей из точки А в точку Б в течение любого часа. Добавление большего количества полос на шоссе было бы одним из способов увеличения пропускной способности, чтобы за заданный промежуток времени могло проезжать больше автомобилей

Волоконно и медные кабели

Приведенная ниже таблица помогает проиллюстрировать тот факт, что некоторые различия между медью UTP и волоконной оптикой могут быть очень близки друг к другу.Другими словами, в надлежащем контексте они могут быть сопоставимы. Его не следует использовать в целях проектирования, а только в качестве руководства, чтобы лучше понять, насколько эти две технологии стали сопоставимы с годами по своим характеристикам, применению, затратам, методам завершения и т. Д. Наконец, Категория-6a сокращает этот пробел в значительной степени. в большей степени из-за его возможностей 10 Гбит / с, поэтому я выделил сегмент ниже исключительно для его объяснения.

Основные преимущества волокна над медью (UTP)

Большая полоса пропускания и более высокая скорость: Оптоволоконный кабель может поддерживать чрезвычайно высокую пропускную способность и более высокие скорости.Огромный объем информации, который может быть передан одним элементом волоконно-оптического кабеля, является его наиболее значительным преимуществом.

Дешево: миль оптоволоконного кабеля можно сделать намного дешевле, чем эквивалентная длина медного провода UTP.

Расстояние: Одно из самых больших преимуществ перед медью UTP — это расстояние, которое оптоволокно может обеспечить для передачи данных.

Меньший диаметр и меньший вес: Оптоволоконный кабель намного тоньше и может изготавливаться с меньшим диаметром, чем медный провод.Волоконно-оптические жилы и кабель в целом имеют гораздо меньший размер и меньший вес, чем медный кабель, и лучше подходят для работы в тесных местах, где пространство является проблемой.

Меньшее ухудшение сигнала: Потери сигнала в оптоволоконном кабеле намного меньше, чем в медном проводе.

Световые сигналы: В отличие от электрических сигналов, которые передаются по медным проводам, световые сигналы от одного волокна не мешают другим волокнам в том же кабеле.

Основные преимущества меди перед волокном

Специализированная технология: Волоконная оптика считается уникальной технологией в мире кабельных систем и, в свою очередь, требует специального обучения, гораздо более дорогих инструментов, более специфических методов установки и, в свою очередь, более высоких затрат на рабочую силу и материалы для внедрения.

Преимущество POE: UTP определенно имеет преимущество перед оптоволоконным кабелем, когда речь идет о Power Over Ethernet, из-за неспособности волокна передавать электрический сигнал.

Обратите внимание: Существуют волоконно-оптические преобразователи, которые преобразуют световой сигнал в электрический сигнал, но они могут быть дорогостоящими.

Просто измените преимущества вышеупомянутого сегмента «Основные преимущества волоконной оптики над медью», и список недостатков меди будет расти, НО, пожалуйста, продолжайте читать, и вскоре вы увидите свет в конце туннеля UTP.

В городе появился новый ребенок — Cat6A

Краткое описание стандартизации Cat6A, сделавшей его первым действительно медным UTP, поддерживающим передачи 10-G на 100-метровой дистанции:

Нам нужны приложения, интенсивно использующие полосу пропускания, со скоростью от 100 до 1000 Мбит / с, когда речь идет о передаче больших файлов данных; особенно те, которые содержат графику и видео с высоким разрешением.Если ваша кабельная инфраструктура использует серию кабелей Cat5e или Cat6, эти транзакции могут создать на них большую нагрузку.

Проще говоря, основным преимуществом кабелей Cat6A является высокоскоростная передача данных со скоростью 10 Гбит / с. Хотя, важно помнить, что они все же ограничены стандартной дистанцией 100 метров. Я также хотел бы отметить, что вариант Cat6A для кабельной инфраструктуры вашей сети может быть намного дороже по сравнению с другими доступными решениями.

Некоторые факторы, влияющие на значительную стоимость, обусловлены уникальной конструкцией кабеля, специальной конструкцией требуемых разъемов, а также дополнительным уходом и трудозатратами, необходимыми для установки.Помимо описанных мною выгод, еще одна постоянная выгода заключается в том, что Cat6A на данный момент является гарантией будущего для следующего поколения устройств, в частности устройств Wi-Fi. Его следует рассматривать как инвестицию и актив, а не как пассив.

Интересный факт

Кабель

Cat6 будет поддерживать передачи со скоростью 10 Гбит / с, но только на расстоянии до 164 футов, что составляет половину 328 футов Cat-6a. В этом случае это будет отличный выбор для таких решений для подключения в небольших офисных проектах и ​​компьютерных лабораториях.

Стандарт для категории 6A — ANSI / TIA-568-C.2, определенный Ассоциацией телекоммуникационной промышленности (TIA) для улучшенных стандартов производительности для кабельных систем с витой парой. Он был определен в 2004 году. Характеристики Cat 6A определены для частот до 500 МГц — вдвое больше, чем у Cat 6.

И победитель оба!

Подводя итог, можно сказать, что оптоволоконный кабель к настольному компьютеру или конечной точке не был полностью принят в качестве практического решения. В основном это связано с сопутствующей стоимостью необходимого оборудования.Итак, на данном этапе нашего сравнения оптоволокна и меди должно быть очевидно, что оптоволоконный кабель и медный кабель UTP имеют свои собственные явные преимущества и ни в коем случае не являются практически взаимозаменяемыми. Их лучше всего использовать в партнерстве друг с другом, чтобы обеспечить наилучшее решение для структурированной кабельной системы.

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
