На дерево теплый пол: Водяной теплый пол под деревянный пол

Содержание

Установка теплых полов

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

В абсолютном большинстве случаев установку теплого пола производят под напольные покрытия с высокой теплопроводностью. Самым эффективным способом обогрева является теплый пол под кафель и под керамогранит.

В то же время, достаточно часто покупатели задают вопрос: возможна ли установка теплого пола в деревянном доме? Насколько сочетаются дерево в конструкции пола и электрический нагревательный кабель? И эффективно ли использование данной системы с другими типами напольных покрытий?

Если речь идет о сочетании нагревательной системы и дерева, как правило, рассматриваются две ситуации: монтаж системы на деревянный пол (например, при ее обустройстве в загородном доме, бане), или ее установка под дерево (например, теплый пол под паркет).

Теплый пол на деревянное основание

Типичным случаем установки кабеля на деревянное основание будет, например, теплый пол для бани, когда на уже готовый черновой деревянный пол предполагают установить греющий кабель, а сверху уложить плитку.

Монтаж кабеля на деревянное основание возможен только при наличии бетонной армированной стяжки толщиной не менее 2 см, на которую затем по инструкции монтируются обогрев и напольное покрытие.

Монтаж без стяжки, с использованием цементо-стружечных или гипсоволоконных плит в качестве основания, невозможен, поскольку в таком случае материал основания (ЦСП или ГВЛ) впитывает влагу из раствора.

При неправильной установке греющий кабель будет высушивать плиты основания, что приведет к их деформации и растрескиванию, а также повреждению слоя заливки над кабелем и нарушению целостности напольного покрытия.

Теплый пол под дерево

Теплый пол под дерево

Под установкой подогрева под дерево, как правило, подразумевается теплый пол под паркет, ламинат, или же обогрев деревянного покрытия на лагах.

В таких случаях нужно учитывать ряд нюансов. И прежде всего, ограничение мощности системы, которая не должна превышать 100 Вт/кв.м, а для установки на лагах — 80 Вт/кв. м. Максимальная температура прогрева при этом не должна быть выше +26°С. Это необходимо, чтобы избежать избыточного теплового воздействия на напольное покрытие и на сам греющий кабель.

В силу низкой теплопроводности деревянных покрытий не стоит ждать их полноценного прогрева, достигаемого при монтаже под покрытия с высокой теплопроводностью. Скорее будет иметь место так называемая «отсечка холода», при которой система теплый пол препятствует остыванию поверхности пола.

Монтаж кабеля на бетонное основание происходит в обычной последовательности. Толщина стяжки (плиточного клея), в которую он укладывается, должна составлять 1-2 см. Стяжка менее 1 см может привести к его перегреву и выходу из строя, а более 2 см — к практически полному отсутствию тепла на поверхности.

Утепление деревянного пола на лагах

Для подогрева деревянного пола на лагах кабель укладывается на мелкоячеистую металлическую сетку, закрепленную между лагами на расстоянии не менее 3 см от теплоизоляции и не менее 3 см от нижней поверхности половой доски.

В местах пересечения с лагами нагревательный кабель проходит через пропилы шириной и глубиной 3 см на всю толщину лаги. Они изолированы алюминиевой фольгой или алюминиевой самоклеющейся лентой (скотчем). Конец гофрированной трубки с датчиком температуры размещается в пропиле в лаге размером 2x2x2 см.

При установке системы обогрева под покрытия с низкой теплопроводностью рекомендуется использовать специальный регулятор теплого пола с двумя датчиками: датчиком температуры пола и датчиком температуры воздуха в помещении. Такой терморегулятор на 100% гарантирует соблюдение необходимых температурных ограничений.

Стоимость

Цена на теплый пол для указанных выше вариантов использования, а также затраты на его эксплуатацию, будут ниже, чем при его укладке под плитку. Это связано с ограниченной мощностью и температурой прогрева дерева и подобных покрытий.

Однако прежде чем купить теплый пол, стоит задуматься не только о цене самой продукции, но и о стоимости установки теплого пола исходя из типа напольного покрытия и способа самой установки.

В интернет-магазине energyrus.ru можно купить теплый пол для любых видов напольных покрытий. Также к вашим услугам бесплатный монтаж теплого пола.

Теплый пол под деревянным полом: правила установки и эксплуатации

Летом в доме с паркетной доской или хорошим ламинатом не нужны тапочки или другая домашняя обувь. Ведь так приятно ощущать под ногами нагретое солнцем дерево. А чтобы не лишать себя этого удовольствия даже зимой, можно положить теплый пол под деревянный пол. Рассказываем, как сделать это без вреда для напольного покрытия.

Совместимость теплых полов и дерева: что нужно знать

Можно ли деревянный пол сделать теплым
Основные риски

— Для водяного

— Электрического
Правила монтажа

— Пленка

— Кабель

— Водяной

Монтаж скрытых нагревательных элементов в основании комнаты давно отработан. Это достаточно простая задача, с которой специалисты справятся за несколько дней. Сверху обычно укладывают ковролин, керамическую плитку или натуральный камень. Не так сложно найти линолеум, ПВХ-плитку или ламинат, который выдержит регулярное нагревание. А вот технология теплого пола под деревянный пол сложнее. Совместимость системы с напольным отоплением зависит от типа, сорта и даже способа монтажа.

Дорогой штучный паркет

Из-за высоких температур быстро рассыхается, теряет привлекательный вид и все свои преимущества. Не любит и резкого изменения микроклимата в квартире. А современные системы для скрытого монтажа способны нагреть ее очень быстро. Поэтому класть их под паркет специалисты не рекомендуют.

Паркетная доска

Этот материал может выдержать испытание теплом. Но выбирать его нужно тщательно, а при укладке соблюдать ряд правил.

  • Точно не подойдут бук и клен. Орех и дуб считаются более устойчивыми к рассыханию.
  • На упаковке должно быть указано, что доска совместима со скрытой системой отопления, выдерживает периодическое нагревание.
  • Фиксировать фанерную подложку на полу нужно не саморезами, а клеем. Металлические крепления могут повредить систему отопления.
  • Укладывать доски можно только плавающим способом. Он поможет компенсировать сжатия и расширения, неизбежные при колебаниях температуры и влажности воздуха.
  • К системе отопления нужно подключить регуляторы температуры. И устроить дома Сахару не получится. Паркетную доску нельзя нагревать сильнее чем до 28 градусов Цельсия. Температура на поверхности толстого слоя древесины будет в несколько раз ниже.

Особенность дерева — плохая теплопроводность. А сильно нагревать его не советуют. Не стоит ждать от теплого пола под паркетной доской высокой эффективности. Он позволит даже в сильные морозы ходить по дому босиком, не даст замерзнуть детям, предпочитающим играть на полу. Но он не должен быть единственным источником тепла, особенно в регионах с суровыми зимами.

Можно ли монтировать теплые полы под ламинат на деревянный пол?

Найти совместимый с напольным отоплением ламинат не проблема. А что делать, если в основании помещения лежат старые лаги из дерева, закрытые фанерой или досками? Можно ли монтировать теплые полы между ними и ламинированными панелями? Специалисты уверяют, что это безопасно. Если выбрать подходящую систему и строго соблюдать правила монтажа, не пострадают ни черновое, ни финишное напольное покрытие.

Между лагами и ламинатом можно положить термоматы, нагревающий пространство кабель, даже водяные трубы. Но лучшим вариантом считается инфракрасная пленка. Она тонкая, легкая, не съедает ценные сантиметры и просто монтируется. Быстро нагревает помещение, при этом не тратит много электричества. Ей сложнее перегреться, чем кабелю, поэтому риск пожара сводится к минимуму. В комнате, где нагревательный элемент находится между деревом и ламинатом, это особенно важно.

Дерево не любит высокую влажность и может быстро загореться. Это важно учитывать при выборе системы отопления. Чтобы она не стала причиной потопа или пожара, соблюдайте простые правила.

Водяные теплые полы

Прокладывать их под паркетной доской или ламинатом можно. Но нужно несколько раз проверить герметичность системы. Даже небольшая протечка может привести к гниению дерева. Из-за большой придется разбирать и менять напольное покрытие.

В многоквартирных домах нельзя устраивать напольное водяное отопление от общих стояков. Владельцев частных домов никто не ограничивает. Но нужно тщательно рассчитать общую мощность системы, нагрузку на трубы. Лучше доверить эту задачу специалистам.

Электрические системы

Инфракрасные и кабельные системы при правильной установке не представляют опасности для людей. Но даже самая безопасная конструкция может перегреться или заискрить. А сухому дереву не нужно много, чтобы загореться. Защититься от пожара помогут:

  • Хорошая электропроводка. Если дом старый, алюминиевые провода и так не выдерживают нагрузки, вначале нужно поменять их.
  • Надежные автоматы. Отключат электричество до того, как что-то успеет загореться.
  • Современные терморегуляторы. Лучше выбирать программируемые устройства. Они автоматически остановят работу системы, когда напольное покрытие прогреется до оптимальной температуры. Не дадут кабелю, пленке или матам перегреться из-за слишком большой нагрузки.

Программируемые терморегуляторы срабатывают, когда получают информацию от датчиков температуры. Чтобы система была безопасной, важно правильно выбрать место для их установки. Они не должны находиться у балконной двери, окна или в другом месте, где много сквозняков. Из-за них датчик будет думать, что в комнате холоднее. Регулятор не отключит полы, поэтому они могут перегреться.

Метод устройства теплого пола под деревянным полом нужно выбирать с учетом нескольких факторов.

  • Состояние и материал основания. С бетонным проблем не будет. Оно совместимо с любыми типами теплых полов. Напольное отопление можно организовать и в помещении с деревянными лагами. Но это сложнее и дороже, особенно если балки старые и рассохшиеся.
  • Выбранный тип греющих полов. Для каждой разновидности электрических и водяных нужно подбирать свой тип подложки, крепления, другие материалы.
  • Напольное покрытие. Чтобы создать безопасную и эффективную систему отопления, заранее решите, что вы положите на нее.

Укладка пленочного вида

Для монтажа инфракрасной системы на деревянном основании понадобятся:

  • Утеплитель. Можно взять эковату, пеноплекс, пенополистирол. Опилки и другие легковоспламеняющиеся материалы точно не подходят. Не рекомендуют специалисты и керамзит. Он легко пропускает холод снизу и забирает слишком много тепла сверху.
  • Рулонный материал для теплоизоляции. Чтобы ИК-волны грели комнату, а не основание дома, выбирайте варианты с покрытием из фольги.
  • Плиты для чернового пола. Подойдут панели из фанеры, ДСП, гипсоволокнистые и другие. Главное, чтобы они не выделяли вредных веществ при нагревании.
  • Подложка под чистовое покрытие. На ней должна быть пометка о совместимости с теплыми полами, паркетной доской или ламинатом.
  • Медный многожильный провод. Алюминиевый не подойдет.
  • Датчики, терморегуляторы. Совместимость с выбранной моделью стоит уточнить у консультанта в магазине.

Основные этапы работы:

  • Если лаги еще открыты, между ними ровным слоем укладывают утеплитель. Он не должен доходить до их верхнего края. Нужно оставить 40-60 мм под другие слои.
  • Утеплитель герметично закрывают теплоизолирующим материалом. Сторона, покрытая фольгой, должна быть сверху.
  • Прямо на теплоизоляцию укладывают ИК-пленку. Ее подключают к электричеству, датчикам, термостату. Проверяют, как все работает.
  • На лаги укладывают черновое основание. Между ним и ИК-пленкой должно оставаться минимум 30 мм. Это защитит систему от повреждения, когда вы будете двигать мебель по комнате. А фанере или другим плитам не даст слишком сильно нагреться.
  • На черновое основание кладут подложку. Дальше монтируют паркетную доску или другой материал по выбранной технологии.

Если пространство между лагами уже утеплено и закрыто сверху фанерой, необязательно вскрывать ее. Можно положить теплые полы сверху. Но это съест несколько сантиметров от высоты помещения. Материалы укладывают на черновое основание следующим образом:

  • фольгированная теплоизоляция;
  • инфракрасная пленка;
  • подложка;
  • паркетная доска.

Использовать ли подложку — вопрос спорный. Без нее напольное покрытие сильнее скрипит, быстрее изнашивается. Есть риск повредить пленку, поставив тяжелый шкаф сверху. С ней теряется часть тепла.

Монтаж кабельных систем

Если вы выбрали нагревательный кабель или термоматы с ним, принцип действия тот же самый. Дополнительно понадобятся:

  • оцинкованный или алюминиевый лист;
  • алюминиевая лента для фиксации проводов на нем;
  • армирующая сетка — на матах она уже есть, нужна только при укладке кабеля.

Кабельные системы укладывают только между лагами. В них придется сделать пазы, чтобы разложить кабель правильной «змейкой», равномерно прогревающей помещение. Их прокладывают фольгированной изоляцией.

Нагревательный кабель должен отступать от деревянных лаг минимум на 30 мм. Такое же расстояние должно быть между ним и финишным напольным покрытием. Это делают для защиты от пожара.

Слои снизу вверх:

  • утеплитель;
  • оцинкованный лист;
  • сетка, если вы выбрали кабель;
  • сам кабель или маты;
  • черновой пол;
  • подложка;
  • паркетная доска, ламинат, линолеум.

В домах с бетонным основанием кабель или маты обычно закатывают в стяжку. Инфракрасную пленку всегда укладывают сухим способом, поверх готовой стяжки. В остальном технология монтажа почти не меняется.

Монтаж водяного пола

В домах с бетонным основанием трубы с теплоносителем заливают в стяжку. А дальше укладывают на нее чистовой пол по выбранной технологии.

В деревянных зданиях все сложнее.

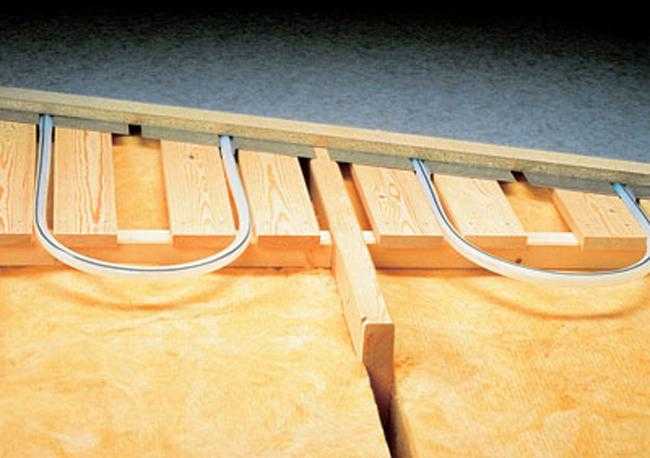

  • Между лагами укладывают утеплитель, сверху — половую доску или фанеру толщиной не менее 30-40 мм.
  • Трубы укладывают, но пока не подключают и не крепят. Отмечают контуры их расположения на доске.
  • Прорезают в основании пазы такой глубины и ширины, чтобы уложить в них всю змейку труб и слой фольгированной теплоизоляции.
  • Укладывают фольгу, на нее трубы, которые крепят к основанию металлическими пластинами.
  • Трубы заполняют теплоносителем, проверяют все соединения на герметичность.
  • Монтируют черновой пол. Если пазы сделаны правильно, между ним и трубами останется зазор.
  • На подложку кладут чистовое покрытие.

Монтаж любого теплого пола требует тщательного выбора материалов и соблюдения технологии. Но если сделать все правильно, в доме зимой будет гораздо уютнее.

Материал подготовила

Дарья Сысоева

Фото

ShutterStock/Fotodom. ru

Теплый пол, общая информация E 4.0

E 4.0



E 4.0



ТЕПЛОЕ ПОЛ

900 04 Таблица 1

ОБЩЕЕ ОПИСАНИЕ

В данной инструкции представлены общие условия эксплуатации паркета Junckers из массивной твердой древесины. в конструкциях с подогревом пола. Подробную информацию об отдельных системах полов и их конструкции с подогревом пола см. в технических паспортах, указанных в 9.0011 таблица 1.

См. также техническую информацию Junckers в главах C и D.

Для обеспечения удовлетворительного результата важно внимательно изучить информацию о напольном отоплении и соблюдать приведенные рекомендации.

УСЛОВИЯ ДЛЯ ИСПОЛЬЗОВАНИЯ СИСТЕМ НАПОЛЬНОГО ОТОПЛЕНИЯ

Системы напольного отопления под деревянными полами обычно проектируются как низкотемпературные системы на водной основе, но в некоторых случаях альтернативно могут быть спроектированы как электрические системы обогрева, в которых кабели/маты укладываются в бетонный пол или укладывается в стяжку.

Система напольного отопления должна быть известной марки, иметь собственный отопительный контур и отдельную регулировку температуры, чтобы температура подачи не была чрезмерно высокой. Температура на поверхности плит не должна превышать 27 °C, и система должна быть соответствующим образом отрегулирована.

Максимальная температура поверхности также определяет максимальную выходную мощность системы обогрева пола. Ориентировочный уровень составляет максимум 100 Вт/м². В новых, хорошо изолированных зданиях этого обычно достаточно, в то время как для проектов реконструкции требования к выходной мощности будут выше, что обычно требует дополнительного источника теплоснабжения.

Система подогрева пола должна обеспечивать равномерное распределение температуры. Если нагревательные трубы или кабели залиты бетоном или стяжкой, толщина бетона над трубами должна быть ок. 30 мм. Трубы отопления в реечных системах и пенополистирольных плитах всегда должны прокладываться в теплораспределительных плитах.

Рис. 1, Доска настила судов



ПОЛОВЫЕ ДОСКИ НАД НАПОЛЬНЫМ ОТОПЛЕНИЕМ

Дерево – живой материал. Древесина будет сжиматься при нагреве от системы теплого пола, и во время отопительного сезона между досками образуются большие зазоры, чем обычно. Температура пола ниже, например. низкие книжные шкафы и ковры с хорошими теплоизоляционными свойствами будут выше, чем на остальной части пола, так что в этих местах можно ожидать больших зазоров. Junckers Ship Decking особенно подходит для укладки поверх полов с подогревом, так как шов поглощает движения поверхности пола и тем самым предотвращает образование зазоров,  см. рис. 1.

Укладку пола можно начинать, когда относительная влажность (RH) в здании находится в пределах диапазона относительной влажности, ожидаемого в здании во время эксплуатации. Нормальная относительная влажность жилых зданий находится в диапазоне 35-65 % относительной влажности, см. также C 1.0.

ПРОМЕЖУТОЧНЫЙ СЛОЙ

В конструкциях с теплораспределительными плитами в качестве промежуточного слоя используется напольный картон плотностью 500 г/м² для предотвращения шума от движения половиц и теплораспределительных плит.

НЕСУЩАЯ СПОСОБНОСТЬ

Несущая способность конструкции пола должна выдерживать фактическую нагрузку.

ТЕПЛОПРОВОДНОСТЬ, [Вт/м°K]
Бук, дуб, ясень и клен: прибл. 0,17

Рис. 2
————————————————— —-

ТЕРМОСТОЙКОСТЬ, мд [м² °К/Вт]
Половые доски толщиной 22 мм:  0,13
Половые доски толщиной 20,5 мм:  0,12
Половые доски толщиной 15 мм:  0,09
Половые доски толщиной 14 мм: 0,08

Промежуточный слой:
Junckers PolyFoam, вкл. дополнительный 0,20 мм
Полиэтиленовая мембрана: 0,07
Пена Junckers: 0,04
Напольный картон, 500 г/м²:  0,01
Junckers 10 мм Sportsfoam:  0,26

Распределительные щиты:
Древесноволокнистая плита толщиной 3 мм: 0,02
ДСП 10 мм: 0,09

Рис. 3
————————————————— —

ТЕРМИНОЛГИЯ

Максимальная мощность [Вт/м²]
Максимальное количество энергии в ваттах на м², которое излучается с поверхности пола.

Максимальная температура поверхности половиц [°C]
Максимально допустимая температура на поверхности половиц.

Температура подачи [°C]
Температура воды, поступающей из котла в контур отопления под полом. Температура потока, необходимая для получения температуры поверхности половой доски, например, 27 °C зависит от типа системы обогрева пола, конструкции пола и напольного покрытия. Температура потока обычно составляет от 35 до 45 °C.

Теплопроводность, [Вт/м°K]
Выражает способность материала проводить тепло, см. рис. 2.

Термическое сопротивление [м² °C/Вт]
Тепловое сопротивление материала рассчитывается на основе отношения толщины материала к его теплопроводности. Общая теплопроводность конструкции, т.е. система перекрытий, состоящая из досок и промежуточного слоя, представляет собой сумму ( md ) теплостойкости досок и промежуточного слоя, см. рис. 3.

Пример: 14-мм зажимная система, уложенная на пенопласт, общая изоляция: md = 0,08 + 0,07 = 0,15 м² °K/Вт.



ТЕПЛОВЫЕ ПОТЕРИ
Ниже показаны примерные разности температур 90 159 ∆ 90 160 T для отдельных толщин пола при мощности 70 Вт/м² и нормальной рабочей мощности 50 Вт/м².

Мощность: 70 Вт/м²:  T [°C]:
Половые доски 22 мм: +9
Половые доски 20,5 мм: +8
Половые доски толщиной 14 мм:  +6

Мощность: 50 Вт/м²:  T [°C]:
Половые доски 22 мм: +6
Половые доски 20,5 мм: +6
Половые доски толщиной 14 мм:  +4

Рис. 4
————————————————————



Потери тепла через половицы, T [°C]
В зависимости от термического сопротивления напольного покрытия и фактической выходной мощности температура будет повышаться через конструкцию пола от поверхности напольного покрытия, см. рис. 4.

Пример: При температуре поверхности плит 27 °C и мощности 70 Вт/м² температура поверхности бетона для 14-миллиметровой клипсовой системы, уложенной на пенопласт, может быть рассчитана как: 27 + ( md x 70) = 37,5 °C, где 90 159 ∑ 90 160 md = 0,15 м² °K/Вт.

Деревянные полы с подогревом

Главная > Деревянные полы для теплых полов

Откройте для себя наш непревзойденный ассортимент красивых деревянных напольных покрытий для полов с подогревом

Это хорошо распространенный миф о том, что паркетные полы не подходят для полов с подогревом, а паркетные полы подходят. На самом деле это не так, поскольку все зависит от того, как подготовлена ​​древесина и как сделан деревянный настил. Вот почему многие паркетные полы помечены как непригодные для использования с подогревом, если вы прочтете их руководство по установке, в то время как Broadleaf успешно поставляет массивные и инженерные деревянные полы для полов с подогревом уже почти 20 лет.

Мы тщательно отбираем всю древесину, используемую для изготовления наших деревянных полов, и гарантируем ее сушку в соответствии с самыми высокими стандартами для максимальной стабильности. В результате у большинства наших деревянных полов есть несколько вариантов, которые можно успешно использовать вместо полов с подогревом в соответствии с нашими простыми рекомендациями по укладке.

Выберите из нашего огромного ассортимента массивных и паркетных полов из дуба ниже и используйте таблицу на каждой странице, чтобы узнать, какие варианты можно использовать поверх полов с подогревом.

Прокрутите вниз, чтобы ознакомиться с нашими главными советами о том, что следует учитывать, если вы планируете укладывать деревянные полы на полы с подогревом.

Можно ли укладывать деревянный пол на теплый пол?

Это будет зависеть от деревянного пола, который вы выберете. Хорошей новостью является то, что существует множество вариантов деревянных полов, которые можно успешно укладывать на пол с подогревом, но, несмотря на то, что вы, возможно, слышали, это не так просто, как просто выбрать инженерный пол. Если вы проверите детали установки, вы обнаружите, что многие инженерные деревянные полы на самом деле не могут быть установлены поверх пола с подогревом, и вопреки популярному мифу некоторые полы из массивной древесины могут. Это связано с тем, что пригодность зависит от того, как высушена древесина и как изготовлено напольное покрытие. Чтобы избежать потенциальных проблем, убедитесь, что деревянный пол, который вы предпочитаете, специально помечен как подходящий для укладки на пол с подогревом.

Нужно ли мне сообщать поставщику напольного отопления о том, что я укладываю деревянный пол?

Да. Вы должны убедиться, что ваша система подогрева пола была разработана для работы с деревянными полами, чтобы в вашей комнате было так тепло, как вы хотите. Дерево является естественным изолятором, поэтому вам понадобится более мощная система для достижения такого же уровня тепла в помещении, как если бы вы укладывали, например, кафельный пол. Если ваша система напольного отопления проектируется для вашего дома, ваш поставщик напольного отопления обычно обсуждает, какие напольные покрытия вы собираетесь использовать, и соответствующим образом адаптирует их. Если вы используете готовое решение, вам нужно будет убедиться, что оно подходит — некоторые электрические системы требуют, чтобы напольное покрытие имело максимальную устойчивость к нагрузкам. Рейтинги Tog для деревянных полов из широколиственных пород можно найти здесь.

Должен ли я следовать каким-либо специальным рекомендациям по укладке деревянного пола на пол с подогревом?

Да. Вам нужно будет убедиться, что максимальная температура вашего теплого пола предназначена для размещения деревянного пола. Вам также нужно будет убедиться, что вы выбрали метод укладки деревянного пола, который совместим с требованиями вашей системы подогрева пола, и вам нужно будет убедиться, что ваше отопление работает в соответствии с рекомендациями до, во время и после укладки.
