Содержание:

Виды односкатных навесов и их особенности
Деление по материалу изготовления
Классификация по способу строительства — как правильно сделать
Разновидности в зависимости от функционального назначения
Виды навесов в зависимости от основного назначения
Виды навесов в зависимости от типа крепления
Кровельные материалы для крыши с козырьком
Особенности поликарбоната
Особенности профнастила
Преимущества металлочерепицы
Строительство односкатного навеса своими руками
Этап 1. Составление проекта и монтаж фермы.
Этап 2. Подготовка участка.
Этап 3. Установка ферм и укладка кровельного материала.

Строительство односкатного навеса не является сложным процессом, если точно следовать подробному руководству. Кроме того очень важно правильно составить чертеж будущего строения. Этот этап не прощает ошибок, просчеты могут стать причиной обрушения конструкции под тяжестью каких-либо нагрузок. Для решения задачи, как правильно сделать крышу навеса, необходимо определить вид строения и выбрать материал для монтажа кровельной конструкции над ним.

Виды односкатных навесов и их особенности

Навесы могут иметь разную конструкцию, строиться из всевозможных материалов, возводиться на основе деревянного, смешанного или металлического каркаса. Кроме того навес может быть отдельно стоящим строением или примыкать к стене здания.

Чтобы понять, какая конструкция крыши навеса подходит для конкретного случая, необходимо ознакомиться с классификацией навесов.

Деление по материалу изготовления

В зависимости от материала, используемого при изготовлении каркаса, навесы с одним скатом могут быть следующих видов:

• Металлические конструкции из оцинкованной трубы или металлического профиля. При этом каркас может иметь стандартную или сложную форму, а также иметь элементы ковки. Среди преимуществ таких навесов можно отметить высокую прочность, долгую эксплуатацию, надежность и устойчивость к негативным природным явлениям.
• Можно сделать навес с односкатной крышей из дерева. Каркас возводится из бруса или бревна, для обвязки и обрешетки используют обрезную доску, вагонку или рейки. Чтобы предотвратить гниение материала и защитить его от воздействия влаги и ультрафиолета, поверхность покрывают специальными составами или краской.
• Смешанные конструкции состоят из металлического каркаса и деревянной обрешетки.
• Очень редко можно встретить навесы, каркас которых построен из камня. Такое сооружение возводится очень долго, но его прочность в несколько раз превышает подобные свойства аналогов.

Классификация по способу строительства — как правильно сделать

Способ возведения односкатных навесов также является критерием для выделения следующих видов:

• Отдельно стоящие конструкции. Чаще всего они расположены недалеко от основных объектов, так как используются в качестве крыши над автомобилем или местом отдыха.

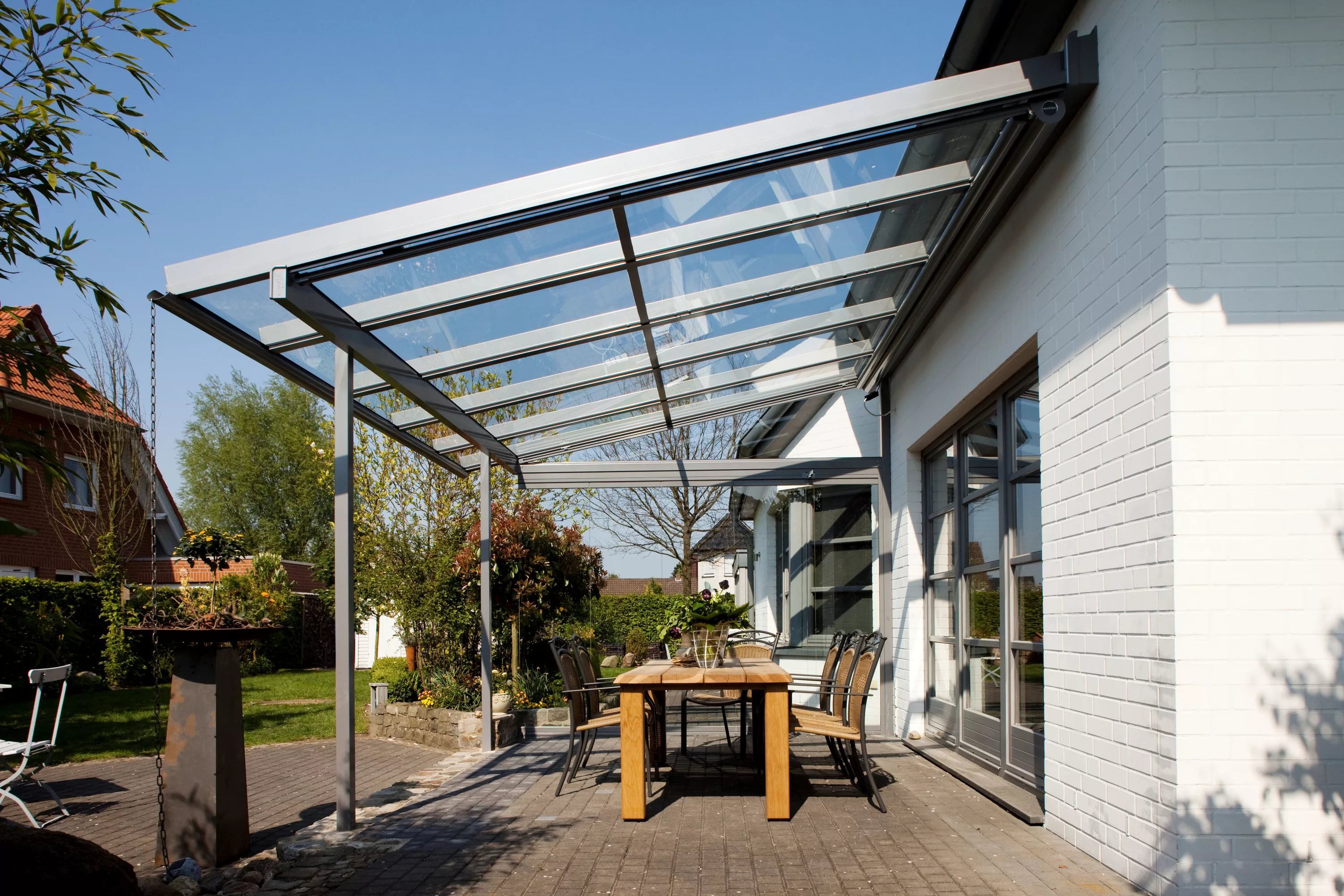

• Пристроенные навесы примыкают к одной из несущих стен дома и служат дополнением для защиты от солнца и осадков.
• Опорно-консольные сооружения собираются из специальных элементов или возводятся одновременно с несущими стенами, например односкатная крыша с козырьком.

Разновидности в зависимости от функционального назначения

Навесы могут выполнять различные функции, что позволяет выделить следующие виды:

• Декоративные строения используются в качестве дополнения к общему ансамблю строений и ландшафта. Чаще всего в этом случае выполняют строительство навеса с односкатной крышей из дерева.
• Защитные навесы препятствуют попаданию атмосферных осадков и ультрафиолетовых лучей на несущие стены дома, предотвращая их разрушение и продлевая срок их эксплуатации.

В некоторых случаях навесы с одним скатом могут использоваться и для защиты, и в качестве составляющей части ландшафта.

Виды навесов в зависимости от основного назначения

Цель использования навеса определяет следующие виды:

• Конструкции для отдыха. В большинстве случаев для их изготовления используется древесина, так как особая прочность не является критической в этой ситуации. Односкатные деревянные навесы для отдыха могут быть открытыми и закрытыми, их главная цель — укрыть от дождя и ярких солнечных лучей.
• Сооружения для автомобилей. Их основное назначение — стать укрытием для автомобилей любой грузоподъемности от различных атмосферных явлений. Такие навесы отличаются высокой прочностью, быстро возводятся из металлических или деревянных элементов.

Легкие конструкции вполне могут пристраиваться к основному зданию, а вот сооружения для транспорта лучше возводить отдельно. В противном случае стена может не выдержать дополнительной нагрузки и деформироваться или полностью разрушиться.

Виды навесов в зависимости от типа крепления

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В зависимости от способа установки строения и его крепежа выделяют следующие виды:

• Навесы опорные устанавливаются вертикально или крепятся под определенным углом к стене с помощью подпорок. Сооружения опорного типа могут быть разного размера, для их изготовления используют любые материалы, включая навес с металлической крышей.
• Подвесные конструкции крепят к стене посредством специальных подвесок. Такие навесы лучше изготовлять из легких материалов, чтобы на основание дома не создавалась большая нагрузка.

Кровельные материалы для крыши с козырьком

Выбирая материал для кровли односкатного навеса, следует принять во внимание вид конструкции и технические характеристики кровельного материала. Чаще всего для навеса выбирают поликарбонат, металлочерепицу, профнастил или дерево.

Особенности поликарбоната

Поликарбонат — это синтетический материал, прозрачный, как стекло, но более прочный и выносливый, несмотря на малый вес. Этот полимер может быть монолитным и сотовым. Второй вид характеризуется ячеистой структурой.

Среди преимущественных моментов можно отметить следующее:

• Высокие прочностные характеристики.
• Устойчивость к различным природным явлениям и химическим веществам.
• Материал гибкий и эластичный, что позволяет использовать его при низкой температуре.
• Прозрачность около 90% обеспечивает нормальное естественное освещение.
• Незначительная масса дает возможность создавать конструкции, не оказывающие большую нагрузку на стены и фундамент дома.
• Низкий коэффициент теплопроводности.
• Хорошие звукоизоляционные характеристики.
• Соответствие экологическим нормам.
• Долгая эксплуатация без потери качества.
• Устойчивость к возгоранию.
• Удобный и простой монтаж.
• Способность защитить от ультрафиолетовых лучей.

Недостатков у поликарбоната немного, но их также необходимо знать:

• Материал сильно расширяется при нагревании.
• Механические воздействия и щелочи способны разрушить поликарбонат.
• Поверхность материала отражает солнечные лучи.

Особенности профнастила

Профнастил — это материал, для изготовления которого используют листы оцинкованной стали толщиной 0,5-1,2 мм.

Применение профнастила в качестве кровельного материала для односкатных навесов из металла дает следующие преимущества:

• Навес получится прочным, устойчивым к влаге, ультрафиолету и механическому воздействию.
• Работа по перекрытию навеса будет выполнена в максимально короткие сроки без особых сложностей.
• Материал имеет незначительный вес, что позволяет свести к минимуму затраты на обрешетку.
• Поможет сэкономить и приемлемая цена на профнастил.

Недостатки у материала также имеются. Во-первых, плохие теплоизоляционные характеристики, во-вторых, низкая звукоизоляция, в-третьих, не совсем привлекательный внешний вид.

Преимущества металлочерепицы

Довольно часто при строительстве односкатного навеса своими руками используют металлочерепицу, которая также производится из оцинкованных стальных листов. В отличие от профнастила материал обладает следующими преимуществами:

• Высокая прочность и надежность.
• Устойчивость к образованию очагов коррозии и механическим повреждениям.
• Отличные звукоизоляционные теплоизоляционные свойства.
• Большой выбор цвета и профиля.

При выборе между металлочерепицей и профнастилом стоит помнить: первый материал укладывают на крышу с уклоном более 12 градусов, второе покрытие для кровли ограничений подобного типа не имеет.

Строительство односкатного навеса своими руками

Прежде чем начинать строительство необходимо продумать устройство водостока с учетом стекания воды в одну сторону. Это особенно важно для деревянного навеса с односкатной крышей.

Не менее важной можно назвать разработку чертежей будущего строения. На этом этапе задаются размеры сооружения, предполагаемая нагрузка на опоры и расчет их количества.

Этап 1. Составление проекта и монтаж фермы.

Этот этап подразумевает составление схемы будущей конструкции, определение ее параметров, включая угол наклона односкатного навеса из поликарбоната. Кроме того, на этом этапе определяется точное количество требуемых материалов и ферм, которые необходимы для строительства навеса. Если планируется выполнять крепление поликарбоната к деревянному каркасу, стоит заранее разобраться в такой технологии монтажа.

У навесов с одним скатом фермы расположены у края строения и в середине непосредственно под кровельным материалом. Чаще всего фермы делают из круглой профильной трубы, диаметр которой составляет 30 см. Также может использоваться квадратная профильная труба сечением 30*30 см. Для создания угла фермы верхнюю трубу берут немного длиннее, чем нижнюю. Распорки между ними стыкуют под углом около 25 градусов и устанавливают в виде зигзага. Непосредственно на фермах крепят элементы обрешетки. Читайте также: «Как сварить ферму из профильной трубы – варианты и правила расчета».

Этап 2. Подготовка участка.

Согласно составленному чертежу навеса на участке, отведенном под строительство, ставят соответствующие отметки места размещения опорных элементов конструкции. При этом учитывается, что для размещения автомобиля требуется большая площадь, чем под площадку для отдыха. Размеры навеса для транспорта рассчитываются по его габаритам.

Для установки опор в отмеченных местах необходимо вырыть ямы, залить в них немного бетона и установить опалубку из труб большего размера. Вокруг опалубки нужно насыпать щебень и залить бетонный раствор. Не дожидаясь застывания смеси, выставляют опоры, погружая их в опалубку и также заливая бетоном. Очень важно на этом этапе следить за правильностью установки. В противном случае не исключены перекосы и слабая устойчивость, которые могут стать причиной разрушения конструкции. Забетонированные опоры оставляют до полного застывания смеси, примерно на 72 часа.

Этап 3. Установка ферм и укладка кровельного материала.

Согласно чертежу навеса с односкатной крышей фермы устанавливают непосредственно на столбы и фиксируются с помощью сварки. Поверх ферм укладывают и крепят обрешетку, затем монтируют кровельный материал. В качестве крепежных элементов для поликарбоната используют саморезы с термошайбами, для профнастила и металлочерепицы — обычные самоврезающиеся шурупы. После завершения кровельных работ выполняют установку водосточной системы.

Ответ на вопрос, как сделать крышу навеса своими руками, нельзя назвать очень сложным. Но довольно часто домашние мастера не имеют особых знаний и навыков, поэтому встречаются со многими трудностями.

Решить проблему помогают квалифицированные специалисты, знающие все нюансы монтажного процесса. Они выполнят работу на высшем уровне с учетом предпочтений и требований клиентов. В крайнем случае, можно приобрести готовую конструкцию, которая собирается быстро и просто.

технология и материалы для навесов

• Технологии и материалы для навесов
• Виды односкатных навесов

Одной из важных деталей оформления фасадов, которые помимо эстетической несут также функциональную нагрузку являются навесы. Они отлично вписываются также в дизайн дачного участка, с успехом заменяя дополнительные хозяйственные постройки.

Сегодня можно встретить великое множество различных видов навесов из металла, дерева, покрытых всевозможными материалами. Одной из их разновидностей являются односкатные.

Навес представляет собой строительную конструкцию, состоящую из двух основных элементов –каркаса и односкатной крыши.

Эта деталь ландшафтного дизайна отличается высокой функциональностью. Навес может решать на дачных участке сразу ряд задач:

•  создавать там затененное пространство, предназначенного просто для отдыха на воздухе, проведения различных мероприятий;
•  служить в качестве навеса для автомобилей, причем не только на территориях частных построек, но и на общественных стоянках,
•  выполнять роль тентов, создавая зону для защиты растений во дворе, хранения дров и т.д.

Односкатный вариант на фоне других (стационарных, арочных) имеет определенные преимущества, связанные с его конструкцией. Например, отсутствие необходимости в уборке в процессе эксплуатации.

При изготовлении навесов используется довольно широкий спектр технологий и материалов. В частности, он может быть пристроенным к зданию или отдельностоящим. Чаще всего для несущих элементов каркаса односкатных используют преимущественно металлоконструкцию, изготовленную из профильной алюминиевой или стальной трубы (кстати, конструкция навеса может быть и кованая). Несколько реже встречаются каркасы, изготовленные из деревянного бруса различных пород. Надо признать, дерево смотрится красивее и лучше, нежели металл.

Достаточно широк и выбор материал для покрытия самих навесов, включая и инновационные:

•  сотовый и литой поликарбонат,
•  триплекс или каленое ударопрочное стекло,
•  профнастил,
•  металлочерепица
•  брезент,
•  полиэстер,
•  полиэтилен и прочее.

Такое разнообразие можно объяснить простой конструкцией этих навесов, имеющей в своем составе несущие столбы и каркас, обшитый одним из материалов.

Навес с односкатной крышей имеет ряд характеристик. Вес фермы с небольшим запасом составляет примерно 150 кг, а нормативная нагрузка при угле наклона в 8°, длине пролета навеса в 4,7 м и ширине 9 м – около 84кг/ м². То есть вертикальная нагрузка, приходящаяся на стойку каркаса из металла (высота 2,2 м), составляет 1,1 т. Технология их установки весьма проста. Скажем, в случае пристроенного к зданию, одним концом ферма опирается на верхнюю колонну, а другим – анкерами  крепится сразу к кирпичной стене. Фермы жестко закрепляют на каркасной основе.

Свойства и преимущества

Под грамотным дизайном навесов подразумевают основательный подход ко всему процессу строительства. Выбор строительного материала осуществляют, исходя из двух требований: внешней привлекательности и практичности. Односкатный навес должен органично вписаться в ландшафтный дизайн и вместе с тем быть в состоянии противостоять испытаниям погоды и времени. Современный рынок предлагает много высококачественных и легких материалов, расширился к тому же и спектр технологий. Современные односкатные навесы доступны в цене и имеют весьма привлекательный внешний вид. Навесы могут быть декорированы коваными и сварными элементами.

Стандартные конструкции возводятся быстро, при этом используют морозоустойчивые легковесные материалы, которые не подвергаются коррозии и гниению. Они – практичны, прочны, долговечны и легко ремонтируются.

Виды односкатных навесов ↑

Навесы используют на лестницах, пролетах этажей, для автомобилей, беседок, у стены. Односкатный навес подбирают в зависимости от вида и стоимости изделия. Сегодня можно удивить соседей выдвижным тентом. Он может складываться и выдвигаться механически или при помощи электронного управления.

Односкатная крыша из поликарбоната

Большой популярностью пользуются односкатные крыши из поликарбоната. И это, конечно, неслучайно:

•  это отличная защита от ультрафиолетовых лучей, от атмосферных осадков других, можно сказать, практически равнодушны к атмосферным осадкам;
•  водоспуск у них только с низкой стороны;
•  осадки, падающие на него также стекают с этого края;
•  отсутствуют зазоры и стыки.

Не может оставить равнодушным и широкий спектр цветов и оттенков поликарбоната. Он дает возможность реализовать различные задумки касательно дизайна и обустройства навеса. Практически любое цветовое решение позволяет органично вписать навес в окружающий ландшафт.

Помимо прочего, навесы из поликарбоната просты в уходе. Достаточно окатить его водой из шланга и навес снова засияет своими яркими красками.

Благодаря своей функциональности, простоте и доступности, односкатный навес, может на любом участке стать оптимальной деталью ландшафтного дизайна.




© 2023 stylekrov.ru

Вальмовая крыша со стоячим фальцем

Особенности

• Стальная конструкция

• Встроенная дренажная система

• Индивидуальный макет столбцов в соответствии со спецификациями вашего сайта

• 20ga Палуба/потолок доступны в бронзовом или белом цвете с гладкой или рельефной отделкой

• Вертикальная бордюрная система, состоящая из двух элементов отделки для создания трехмерной фасциальной конструкции

• Кровля доступна в различных вариантах архитектурной черепицы или со стоячим фальцем с цветовыми таблицами, доступными для настройки вашего внешнего вида или соответствия существующим системам крыши здания

Применение

• Коммерческий навес
• Торговый навес
• Точка контроля доступа/навес безопасности

Характеристики

• Стальная конструкция

• Встроенная дренажная система

• Индивидуальный макет столбцов в соответствии со спецификациями вашего сайта

• Палуба/потолок 20ga доступны в бронзовом или белом цвете с гладкой или рельефной отделкой

• Вертикальная бордюрная система, состоящая из двух элементов отделки для создания трехмерной фасциальной конструкции

• Кровля доступна в различных вариантах архитектурной черепицы или стоячего фальца с цветовыми таблицами, доступными для настройки вашего внешнего вида или соответствия существующим системам крыши здания

Применение

• Коммерческий навес
• Торговый навес
• Точка контроля доступа/навес безопасности

Узнать цену
Настройте этот продукт

балкаСоздано с помощью Sketch.

Сталь

Группа 2Создано с помощью Sketch.

Сделано в США

Если вы покупаете «демонстрационную лодку» навесов, чтобы выделить свое местоположение, это, несомненно, будет радовать глаз. Проект включает в себя систему полной двускатной крыши со стоячим фальцем и вертикальную систему фасции, которая имеет два компонента отделки для создания трехмерной структуры фасции. Изображение также отражает слуховые окна, чтобы продемонстрировать ваши вывески. Кровельные системы также доступны из архитектурного гонта. Обратите внимание, что в зависимости от ширины вашего навеса и уклона, двускатная крыша может быть или не быть выгодной, и вы можете рассмотреть более эффективную мансардную конструкцию.

Нажмите, чтобы просмотреть
Объекты BIM_REVIT

Объект(ы) BIM заполнены данными, и их можно легко загрузить, настроить для вашего
коммерческий проект.

ЧАСТЬ 1 ОБЩИЕ СВЕДЕНИЯ

• 1.

  1 РАЗДЕЛ ВКЛЮЧАЕТ

  1. Отдельно стоящие предварительно спроектированные металлические навесы, включая бетонный фундамент, стальной каркас, металлическую крышу, водосточные желоба и направляющие, компоненты фасции, металлический потолок и аксессуары.

• 1.2 СВЯЗАННЫЕ РАЗДЕЛЫ

  ** ПРИМЕЧАНИЕ ДЛЯ ОПРЕДЕЛЕННЫХ УЧАСТНИКОВ ** Удалите все разделы ниже, не относящиеся к этому проекту; добавьте другие по мере необходимости.

  1. Раздел 03300 — Монолитный бетон: Бетонные островки и бордюры.
  2. Секция 02870 — Тумбы: металлические, бетонные и каменные тумбы.
  3. Раздел 05500 — Металлоконструкции.
  4. Раздел 07900 — Герметики для швов.
  5. Подраздел 15 — Сантехника: Сантехнические услуги и соединения.
  6. Раздел 16 — Электрика: Электрическая проводка и соединения.

• 1.3 ССЫЛКИ

  ** ПРИМЕЧАНИЕ К ОПРЕДЕЛЕНИЮ ** Удалить ссылки из приведенного ниже списка, которые фактически не требуются по тексту редактируемого раздела.

  1. Американский институт стальных конструкций, Inc. (AISC): AISC 360 – Спецификация для зданий из конструкционной стали (авторское право AISC, одобрено ANSI).
  2. Американское общество инженеров-строителей (ASCE): ASCE 7 — Минимальные расчетные нагрузки для зданий и других конструкций (авторское право ASCE, одобрено ANSI).
  3. Американское общество сварщиков (AWS): AWS D1.1 — Правила сварки конструкций — сталь (авторское право принадлежит AWS, одобрено ANSI).
  4. ASTM International (АСТМ):
     1. ASTM A 36/A 36M — Стандартные технические условия для конструкционной стали.
     2. ASTM A 307 — Стандартные технические условия для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на квадратный дюйм.
     3. ASTM A 325/A 325M — Стандартные технические условия для конструкционных болтов, стальных, термообработанных, с минимальной прочностью на растяжение 120/105 тыс.фунтов/кв.дюйм.
     4. ASTM A 500/A 500M — Стандартные технические условия на холоднодеформированные сварные и бесшовные конструкционные трубы из углеродистой стали круглого и фасонного сечения.
     5. ASTM A 572/A 572M — Стандартные технические условия для высокопрочных низколегированных колумбий-ванадиевых сталей конструкционного качества.
     6. ASTM A 653/A 653 M — Стандартные технические условия для стального листа, оцинкованного (гальванизированного) или покрытого цинково-железным сплавом (гальванически отожженного) методом горячего погружения.
     7. ASTM C 1107 — Стандартные технические условия для упакованного сухого цементного раствора для гидравлических систем (без усадки).
  5. Национальная ассоциация производителей архитектурного металла (NAAMM): NAAMM MFM — Руководство по отделке металлов.
  6. Национальная ассоциация противопожарной защиты (NFPA): NFPA 70 — Национальный электротехнический кодекс (авторское право принадлежит NFPA, одобрено ANSI) — далее именуемый NEC.

• 1.4 ТРЕБОВАНИЯ К РАБОТЕ

  1. Конструктивные характеристики: Обеспечьте готовые навесы, способные выдерживать воздействие гравитации, ветра, сейсмических, тепловых и других условий нагрузки, характерных для проекта, в соответствии с действующими строительными нормами и правилами для конкретного места, где установлен Canopy:
     1. Равномерное давление, как указано на чертежах – минимальная расчетная ветровая нагрузка согласно ASCE 7
     2. Или Конкретные проектные требования (должны быть предоставлены владельцем до проектирования навеса)
  2. Тепловые перемещения: предусмотрите предварительно спроектированные навесы, которые допускают тепловые перемещения в результате следующих максимальных изменений (диапазонов) температуры окружающей среды и поверхности, предотвращая коробление, открытие соединений, перенапряжение компонентов, выход из строя герметиков для швов, выход из строя соединений и другие пагубные последствия. Базовый инженерный расчет температуры поверхности материалов как из-за притока солнечного тепла, так и из-за потери тепла ночным небом.

     ** ПРИМЕЧАНИЕ К ОПРЕДЕЛЕНИЮ ** Приведенные ниже дифференциальные значения (в частности, для алюминия) подходят для большей части США. Пересмотрите в соответствии с местными условиями.

     1. Изменение температуры (диапазон): 120 градусов F (67 градусов C), окружающая среда; 180 градусов F (100 градусов C), материал поверхности.

• 1.5 ПОДАЧА

  1. Общее: Подача в соответствии с положениями Раздела 01300 — Процедуры подачи.
  2. Данные о продукте: Предоставьте паспорта производителя на каждый продукт, который будет использоваться, включая:
     1. Детали конструкции, описание материалов, размеры отдельных компонентов и профилей, отделка.
     2. Инструкции и рекомендации по приготовлению.
     3. Требования и рекомендации по хранению и обращению.
     4. Методы установки.
  3. Магазинные чертежи: Отправьте рабочие чертежи. Включите планы, фасады, разрезы, детали и приложения к другой работе. Поставщик навеса должен предоставить полные чертежи навеса, подписанные и запечатанные профессиональным инженером, имеющим лицензию штата, в котором навес будет установлен.
  4. Образцы:

     ** ПРИМЕЧАНИЕ ДЛЯ ОПРЕДЕЛИТЕЛЯ ** Удалите представленный образец для первоначального выбора ниже, если цвета были предварительно выбраны и указаны или запланированы.

     1. Отправьте образцы для первоначального выбора цвета. Отправьте образцы каждой указанной отделки. Отправьте образцы в виде цветовых диаграмм производителя, показывающих весь спектр доступных цветов и отделок. Если отделка предполагает нормальные цветовые вариации, включите образцы, показывающие полный диапазон ожидаемых вариаций.

  Сертификаты

  5. : Предоставьте сертификаты продукции, подписанные производителем, подтверждающие соответствие материалов указанным характеристикам и критериям, а также физическим требованиям.
  6. Гарантийные данные: Предоставьте указанные здесь гарантийные документы.

• 1.6 ОБЕСПЕЧЕНИЕ КАЧЕСТВА

  1. Квалификация производителя: компания, специализирующаяся на проектировании и производстве предварительно спроектированных навесов с минимальным документально подтвержденным опытом работы в двадцать лет и с внутренней программой контроля качества, не проводимой AISC или другой сертификационной программой.
  2. Сварка: Квалифицируйте процедуры и персонал в соответствии со следующим:
     1. Сварка должна соответствовать AWS D1.1 (электродами E70XX).
     2. Цеховая сварка конструкций должна выполняться аттестованными сварщиками.
     3. Стальные заводские соединения должны быть сварными, а монтажные — болтовыми (если на чертежах не указано иное). Цеховые сварные швы могут быть заменены монтажными сварными швами с согласия инженера проекта.
     4. Шлак должен быть очищен от сварных швов и проверен. Сталь должна быть окрашена антикоррозийным грунтом красного оксида.
  3. Электрические компоненты, устройства и аксессуары: внесены в список и маркированы в соответствии с определением NEC, статья 100, испытательным агентством, приемлемым для уполномоченных органов, и маркированы для использования по назначению.
  4. Ограничения по источникам: Приобретите готовый металлический навес через один источник от одного производителя, который должен изготовить и установить навес.
  5. Варианты продукта:

     ** ПРИМЕЧАНИЕ ДЛЯ ОПРЕДЕЛЕНИЙ ** Удалять опцию продукта не требуется. Сохранить второй абзац ниже, чтобы можно было рисовать детали на основе Austin Mohawk and Company, Inc., чтобы установить требования и по-прежнему разрешать конкуренцию. Соответствовать требованиям Дивизиона 1.

     1. Информация на чертежах и в Спецификациях устанавливает требования к эстетическим эффектам и рабочим характеристикам системы. Эстетические эффекты определяются размерами, расположением, выравниванием и профилями компонентов и сборок, поскольку они связаны с линиями обзора, друг с другом и с прилегающей конструкцией. Рабочие характеристики указываются критериями, подлежащими проверке одним или несколькими методами, включая предварительные испытания, полевые испытания и эксплуатационные характеристики. Не изменяйте предполагаемые эстетические эффекты, если это оценивается исключительно Архитектором, кроме как с одобрения Архитектора. Если предлагаются модификации, предоставьте Архитектору исчерпывающие пояснительные данные для рассмотрения.
     2. Чертежи указывают размеры, профили и требования к размерам готовых металлических навесов и основаны на указанной конкретной системе. См. раздел 01600 «Требования к продукту». Не изменяйте предполагаемые эстетические эффекты, если это оценивается исключительно Архитектором, кроме как с одобрения Архитектора. Если предлагаются модификации, предоставьте Архитектору исчерпывающие пояснительные данные для рассмотрения.
  6. Координация:
     1. Подрядчик должен проводить встречи на объекте для проверки требований проекта, состояния основания, инженерных сетей, чертежей производителя и инструкций по установке. Соблюдайте раздел Раздела 1 о совещаниях по проекту.
     2. Подрядчик должен подготовить и залить бетонные фундаменты сборных металлических навесов. Производитель должен предоставить рекомендуемые чертежи фундамента в соответствии с разделом 1807.3 IBC, а также распечатки и детали арматуры для бетонных фундаментов, а также предоставить анкерные болты для заделки в бетонный фундамент. Такие элементы должны быть доставлены на проектную площадку вовремя для установки.

• 1.7 ДОСТАВКА, ХРАНЕНИЕ И ОБРАЩЕНИЕ

  1. Храните продукты в невскрытой упаковке производителя до тех пор, пока они не будут готовы к установке.
  2. Защита компонентов и принадлежностей от коррозии, деформации, повреждений и износа при хранении на стройплощадке. Не допускайте попадания на материалы грязи и посторонних предметов.

• 1.8 УСЛОВИЯ ПРОЕКТА

  1. Полевые измерения: Подрядчик должен проверить расположение и высоту фундаментов относительно готового уровня, колонн и других конструкций, прилегающих к сборным металлическим навесам, путем полевых измерений перед изготовлением и указать размеры на рабочих чертежах.

     ** ПРИМЕЧАНИЕ ДЛЯ ОПРЕДЕЛЕНИЙ ** Удалите ниже, если это не разрешено.

     1. Установленные размеры: Подрядчик должен, если полевые измерения не могут быть выполнены без задержки работ, установить размеры и приступить к изготовлению металлических навесов без полевых измерений. Подрядчик несет ответственность за координацию расположения и высоты нижнего колонтитула с любыми помехами или креплениями к примыкающим конструкциям.

• 1.9 ГАРАНТИЯ

  1. Компания Austin Mohawk гарантирует, что производимая ею продукция не имеет дефектов материалов, утечек и изготовления в течение 1 года с даты отгрузки.
     1. Austin Mohawk также предлагает 20-летнюю ограниченную гарантию от отслаивания, отслаивания и сколов настила купола при надлежащем уходе и передает гарантию производителя на аксессуары. Только замена материалов без оплаты труда в соответствии с гарантийными обязательствами поставщика.
     2. Никакие другие гарантии, явные или подразумеваемые, не применимы, если они не указаны в письменной форме, и Austin Mohawk не несет ответственности за ущерб, причиненный во время обработки материалов или их хранения на месте, или в результате неправильного использования или установки, если только они не установлены Beechgrove Construction, Inc.

ЧАСТЬ 2 ПРОДУКТЫ

• 2.1 ПРОИЗВОДИТЕЛИ

  1. Приемлемый производитель: Austin Mohawk and Company, 1nc., расположенный по адресу: 2175 Beechgrove Place; Ютика, Нью-Йорк 13501; Бесплатный телефон: 800-765-3110; Te1: 315-793-3000; Электронная почта: [email protected]; Интернет: www.austinmohawk.com

     ** ПРИМЕЧАНИЕ ДЛЯ ОПРЕДЕЛЕННЫХ УЧАСТНИКОВ ** Исключить один из следующих двух абзацев; согласовать с требованиями раздела Дивизиона 1 по вариантам продукции и заменам.

  2. Замены: Не разрешены.
  3. Замена: Запросы на замену будут рассматриваться в соответствии с положениями Раздела 01600 — Требования к продукту.

• 2.2 МАТЕРИАЛЫ

  1. Конструкционная сталь:
     1. 1. Материал и работа должны соответствовать последнему стандарту AISC 360.
        2. Двутавровая балка с широкими полками должна соответствовать ASTM A 572/A 572M GR.50, Fy = 50 тысяч фунтов на квадратный дюйм. Другие прокатные профили должны соответствовать ASTM A 36/A 36M, Fy = 36 тысяч фунтов/кв. дюйм.
        3. Квадратные и прямоугольные трубы должны соответствовать ASTM A 500/A 500M, класс B, Fy = 46 тысяч фунтов на квадратный дюйм.

        Листовая сталь

        4. должна соответствовать ASTM A 36/A 36M, Fy = 36 ksi.

     ** ПРИМЕЧАНИЕ ДЛЯ ЗАКАЗЧИКА ** Выберите требуемую отделку из следующих параграфов и удалите ненужные.

     1. Конструкционная сталь должна быть окрашена антикоррозийной грунтовкой (красный оксид) (стандарт). ИЛИ
     2. Конструкционная сталь должна быть оцинкована горячим способом.
        1. (необходимо выбрать только одну отделку)
  2. Листовой металл:
     1. 1. Настил: 3 дюйма (76 мм) на 16 дюймов (406 мм) на 20 калибров, гладкий белый, ASTM A 653/A 653M GR40, Fy = 40 тысяч фунтов на квадратный дюйм, оцинкованная сталь с эмалью спекания.

     ** ПРИМЕЧАНИЕ ДЛЯ ЗАКАЗЧИКА ** Свяжитесь с Austin Mohawk and Company, Inc. , чтобы узнать о дополнительных доступных цветах настила, отделке, профилях и материалах.

     1. Центральный и конический желоб: горячеоцинкованная сталь калибра 24, покрытая эмалью горячего цинкования.
     2. Желоб по периметру: горячеоцинкованная сталь калибра 20, покрытая эмалью горячего цинкования.
     3. Внутренний водосточный желоб: ПВХ диаметром 3 дюйма (76 мм).
     4. Внешние водосточные трубы: 3 дюйма (76 мм) на 4 дюйма (102 мм) на 24 калибра из горячеоцинкованной стали с покрытием из запекаемой эмали.
        1. (необходимо выбрать только один тип дренажа)
     5. Производитель должен иметь возможность поставлять бесшовные профили водосточных желобов длиной до 40 футов (12 м).

• 2.3 СБОРНЫЙ МЕТАЛЛИЧЕСКИЙ НАВЕС

  ** ПРИМЕЧАНИЕ К ОПЦИЯМ ** Предварительно спроектированный металлический навес производителя и его компоненты доступны в различных стилях, формах, конфигурациях и вариантах. Пересмотреть эту статью и последующие статьи, которые включают наиболее распространенную конструкцию, в соответствии с Проектом.

  1. Общие сведения: Предоставьте полный, интегрированный набор компонентов навеса стандартной конструкции производителя для формирования предварительно спроектированного навеса, готового к установке на объекте. Стальной каркас навеса состоит из штабелированных широкополочных балок крыши, которые передают нагрузки на колонны. Колонны спроектированы как неподвижные базовые элементы для передачи вертикальных и боковых нагрузок и моментов на бетонные фундаменты. Колонны обычно располагаются в зоне участка, защищенной от проезжей части. Предварительно сконструированный металлический навес должен быть спроектирован так, чтобы выдерживать все расчетные нагрузки, характерные для данной площадки, в соответствии с разделом 1.4.A или конкретными требованиями проекта.
  2. Лицевая панель навеса:

     ** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИЙ ** Выберите требуемый тип лицевой панели из следующих абзацев и удалите ненужные.

     1. Алюминиевая композитная панель (ACM): Доступна с покрытием из фторуглеродной краски, закрытая с одной стороны. Гарантия 10 или 20 лет в зависимости от цвета и отделки.

     Панели MPN120 со стоячим швом

     2. стандартных цветов 24ga 70% покрытия на основе смолы PVDF обеспечивают высокую износостойкость для наружных и внутренних применений. Эти покрытия устойчивы к выцветанию, мелению и истиранию. Соответствует требованиям AAMA 2605-13 для алюминиевых подложек.
     3. Облицовка: Различные индивидуальные обшивки для удовлетворения требований дизайна, такие как архитектурная черепица, EIFS, панели со стоячим фальцем.
  3. Отделка навеса: Соблюдайте требования NAAMM MFM для получения рекомендаций по нанесению и обозначению отделки.
     1. Внешний вид готовой работы: Допускаются изменения внешнего вида примыкающих или смежных деталей, если они находятся в пределах половины диапазона утвержденных образцов. Заметные различия в одном и том же произведении недопустимы. Допускаются изменения внешнего вида других компонентов, если они находятся в пределах диапазона утвержденных образцов и собраны или установлены так, чтобы минимизировать контраст.
  4. Изготовление: Изготовление сборных навесов полностью на заводе.

ЧАСТЬ 3 ИСПОЛНЕНИЕ

1. 1

   Выберите свою структуру

2. 2

   Выберите материал

3. 3

   Выберите размер

4. 4

   Выберите цвет

5. 5

   Выберите пользовательские параметры

Я хочу дверь: Навесы для скатных крыш

Собор — Цена от 588 фунтов стерлингов

Навес для дверей Собора

Описание:

Навес для дверей Собора — неизменный фаворит, отделанный серой или терракотовой текстурированной плиткой топ с эффектом . Также доступен без кронштейнов виселицы и задней панели.

Kendal — Цена от 612 фунтов стерлингов

Навес над дверью Kendal

Описание:

Навес над дверью Kendal в классическом стиле имеет верх с эффектом свинца с зубчатой ​​окантовкой и поставляется с отдельными кронштейнами. Опционально могут быть указаны стеклянные вставки.

Викторианский стиль – Цена от 588 фунтов стерлингов

Викторианский навес над дверью

Описание:

Всегда популярный стиль викторианского навеса над дверью подходит для многих типов домов. Эта модель поставляется с серой крышей со свинцовым эффектом и встроенными формованными кронштейнами виселицы, также доступными без кронштейнов виселицы.

Oakham — Цена от 588 фунтов стерлингов

Навес над дверью Oakham

Описание:

Популярный навес над дверью Oakham с формованными кронштейнами доступен с серой или терракотовой столешницей (с новейшим эффектом текстурированной плитки) и может быть изготавливаются на заказ размером до 2700 мм.

Stafford – Цена от 588 фунтов стерлингов

Навес над дверью Stafford

Описание:

Навес над дверью Stafford с наклонной формой делает его фаворитом на протяжении многих лет. Он поставляется с формованными кронштейнами виселицы и поставляется с серой или терракотовой крышей на ваш выбор. Также доступны без кронштейнов виселицы.

Teesdale — Цена от 420 фунтов стерлингов

Навес Teesdale

Описание:

Навес Teesdale бывает различной ширины и выступа. Дополнительными аксессуарами являются кронштейны для виселицы, полуколонны и стеклянные вставки.

Croft — Цена от 660 фунтов стерлингов

Навес над дверью Croft

Описание:

Навес над дверью Croft выполнен в классическом стиле. Показано с кронштейнами типа E Gallows.

Usworth — Цены от 612 фунтов стерлингов

Навес над дверью Usworth

Описание:

Навес над дверью Ulsworth выполнен в классическом стиле с дополнительными встроенными кронштейнами и стеклянной вставкой.

Ayton — Цены от 468 фунтов стерлингов

Ayton Дверной козырек

Описание:

Навес Ayton в классическом стиле с дополнительными встроенными кронштейнами для виселицы.

Cottage – Цены от 588 фунтов стерлингов

Навес над дверью коттеджа

Описание:

Навес над дверью коттеджа в классическом стиле. Доступен с сланцево-серой или черной крышей.

Tynedale – Цена от 660 фунтов стерлингов

Навес над дверью Tynedale

Описание:

Навес над дверью Tynedale в классическом стиле показан с отдельными дополнительными кронштейнами для виселицы. Стеклянные вставки являются дополнительной опцией.

Weardale — Цена от 660 фунтов стерлингов

Навес над дверью Weardale

Описание:

Навес над дверью Weardale в классическом стиле показан с дополнительными отдельными кронштейнами для виселицы. Доступен с сланцево-серой или черной крышей.

Rutland – Цена от 588 фунтов стерлингов

Навес для двери Rutland

Описание:

Всегда популярный стиль навеса для двери Rutland подходит для многих типов домов. Эта модель поставляется с серой крышей со свинцовым эффектом и встроенными формованными кронштейнами виселицы, также доступна без кронштейнов виселицы.

Princess — Цена от 588 фунтов стерлингов

Навес над дверью Princess

Описание:

Сочетание прямых линий и кривых в дизайне навеса на дверь Princess позволяет сочетать его как в традиционном, так и в современном стиле. Эта модель оснащена встроенными скобами виселицы и верхней частью с эффектом свинца, но также доступна без скобок виселицы.

Окантовка в викторианском стиле — цены от 768 фунтов стерлингов

Окантовка в викторианском стиле Навес над дверью

Описание:

Если вы хотите чего-то более грандиозного, то одна из наших дверных накладок может стать прекрасным дополнением к вашему дому.
