Сломался терморегулятор теплого пола – что делать?
Главная→Полезная информация→Информация по терморегуляторам→Проверка терморегулятора температуры теплого пола
Каждый стремиться создать в своем доме максимально комфортные и уютные условия проживания, что во многом зависит от температурного режима в помещении. Благодаря стремительному развитию современных технологий рынок отопительных приборов активно пополняется новинками, одной из которых являются системы теплых полов.
Теплые полы набирают все большую популярность среди потребителей, поскольку обладают рядом весомых преимуществ: температура обогрева задается вручную, с точностью до градуса, система полностью не видна глазу, не занимает полезного пространства в помещении, полностью безопасна в эксплуатации, а стоимость, с учетом поразительно большого срока службы (20-30 лет!), весьма демократична.
И это далеко не весь перечень преимуществ теплых полов, однако, как и в любом другом устройстве обогрева, в системе могут возникнуть неисправности. Чаще всего проблема заключена в поломке термостата либо датчика температуры. В статье мы расскажем, как проверить исправность терморегулятора теплого пола и протестировать его на работоспособность.
Основные составляющие системы «теплый пол»
Перед тем, как проверить терморегулятор теплого пола, необходимо изучить основные составляющие системы обогрева, которые могут быть повреждены.

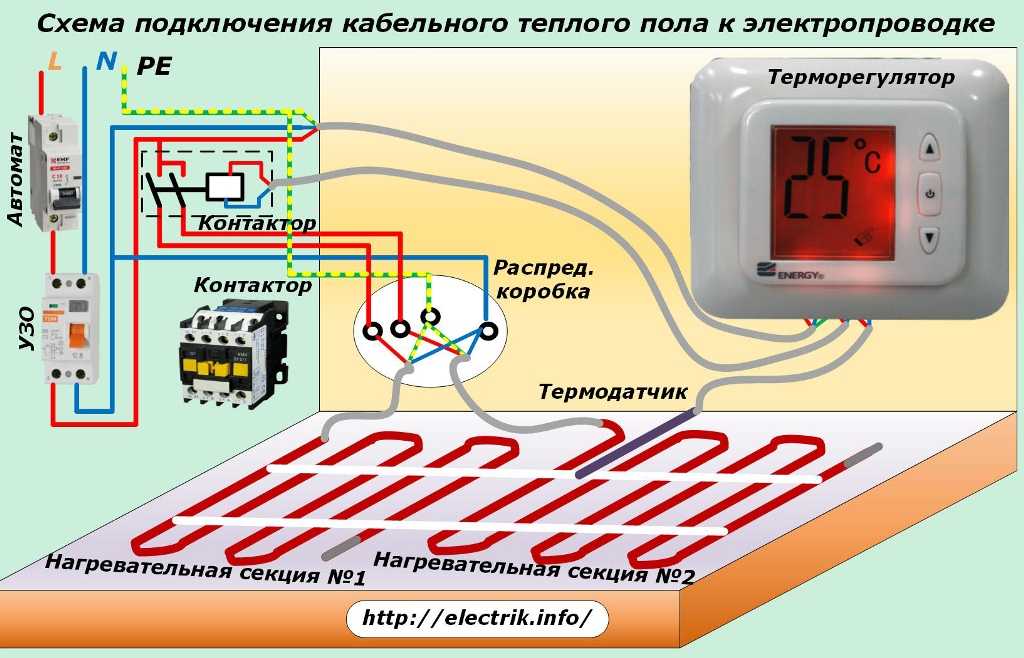

Система теплого пола состоит из:
- нагревательного кабеля/пленки/мата;
- температурного датчика;
- терморегулятора.
После того как по нагревательному элементу (пленке/кабелю) проходит электрический ток, он начинает излучать тепло, которое распространяется через стяжку, покрытие пола по помещению.
Роль датчика температуры – замерять температуру воздуха в помещении или температуру поверхности пола и передавать данные на терморегулятор. Терморегулятор же в свою очередь осуществляет полный контроль и управление обогревом: на устройстве задается желаемый температурный режим, и оно автоматически включает/отключает обогрев, чтобы отрегулировать температуру в помещении согласно настройкам.
Если система теплого пола функционирует неправильно или вовсе вышла из строя, необходимо провести предварительную проверку, которая поможет выявить причины неисправности и узнать, не работает терморегулятор теплого пола или из строя вышел непосредственно нагревательный элемент, датчик теплого пола.
Проверка работоспособности нагревательных элементов теплого пола
Чтобы убедиться, что причина неисправности не заключена в самом теплом полу, его можно подключить к сети без терморегулятора. По истечению некоторого времени пол должен стать теплым. Если так и произошло, то искать неисправность следует в терморегуляторе.
Стоит помнить, что без терморегулятора теплый пол функционирует на всю мощность, а включать/отключать обогрев нужно вручную – такая эксплуатации системы крайне неудобна и неэкономна.
Проверка терморегулятора теплого пола
Чтобы проверить, нужна ли замена терморегулятора теплого пола, следует сделать несколько несложных шагов:
- проверьте, правильно ли подключены все провода, для этого воспользуйтесь схемой из инструкции/паспорта устройства;
- задайте на терморегуляторе минимальное температурное значение;
- подключите прибор к сети в 220В и проверьте, какое напряжение на регуляторе температуры, то есть на контактах №1 и №2, – напряжение на них также должно быть 220В;
- переведите тумблер в позицию «включено»;
- терморегулятор проверните до максимума (по часовой стрелке). Когда температура повышается, реле издает характерный щелчок – это признак исправной работы. Но если щелчки постоянные – значит перестал работать терморегулятор теплого пола;
- проверьте напряжение на контактах №3 и №4 (температура все еще на максимуме), если оно отсутствует, то причиной неисправности является датчик температуры. На программируемых моделях терморегуляторов при неисправности датчика на дисплее появляется соответствующее уведомление.
Убедиться в том, что сломался/сгорел терморегулятор теплого пола, можно при помощи уменьшения температуры обогрева: в это время исправное реле прекращает подачу напряжения на систему.
Работоспособность температурного датчика можно проверить, измерив его сопротивление, оно должно совпадать с теми показателями, которые указаны в паспорте устройства, если данные разнятся, датчик подлежит замене.
Как устранить неисправность?
Если диагностика системы выявила неисправность в датчике температуры, и конструкция терморегулятора позволяет его заменить, то следует приобрести аналогичную модель датчика и установить новый. Стоит учесть, что приобретаемый датчик должен иметь такое сопротивление и быть такого же типа, как и предыдущая модель. Если Вам необходима помощь в выборе этого устройства, Вы можете обратиться за бесплатной консультацией к специалистам нашего магазина по контактам, указанным в шапке сайта.
Но если оказалось, что неисправно реле, то необходима замена терморегулятора температуры теплого пола. Из универсальных термостатов Вы можете выбрать модели Terneo ST или Terneo Pro: они позволяют установить отдельный температурный режим для разных временных интервалов, что позволит сэкономить электроэнергию.
Найти, чем заменить терморегулятор теплого пола, Вы также можете в разделе нашего сайта «Терморегуляторы».
Модельный ряд датчиков температуры, терморегуляторов достаточно велик, и если Вы испытываете затруднения при выборе, Вы можете рассчитывать на помощь наших специалистов. За бесплатной консультацией Вы можете обратиться в рабочие часы к нашим менеджерам, набрав по номерам из шапки сайта, или через форму онлайн-консультанта.
20 февраля 2017 г.
www.SdelaemTeplo.ru ©
Неисправности электрического теплого пола: причины и решение
Неисправности электрического теплого пола: причины и решение
Бесплатный подбор оборудования и оптимизация проектов: [email protected]
Если в работе теплого пола наблюдаются отклонения от параметров, указанных в технической документации, можно говорить о неисправности системы обогрева. Неисправности могут возникнуть как на этапе монтажа, так и при эксплуатации. В инструкции производителя указаны технические характеристики и правила установки, при которых действует гарантия на теплый пол.
Чаще всего проблемы возникают в результате неправильного выбора или монтажа системы обогрева пола.
При возникновении проблем в первую очередь проверяют терморегулятор!
Неисправности теплого пола, возникающие на этапе монтажа
Кабельный теплый пол не включается
-
Неправильно подключен терморегулятор (терморегулятор неисправен). Для выявления неисправности терморегулятора необходимо проверить напряжение на клеммах для подключения теплого пола на терморегуляторе и соответствие его значения паспортным данным. Если терморегулятор исправен, необходимо проверить правильность подключения теплого пола.
-
Повреждение соединительной/концевой муфты при монтаже. Герметичность соединительной и концевой муфты обеспечивает безопасную работу нагревательной секции. В случае, если зрительно обнаруживается нарушение их целостности – муфты необходимо заменить при помощи комплекта для ремонта теплого пола (ремкомплекта).
-
Если внешних повреждений кабеля не обнаружено, необходимо проверить сопротивление секции. В случае обрыва (короткого замыкания) сопротивление будет стремиться к бесконечности. В данном случае можно говорить о внутреннем повреждении кабеля в результате передавливания или растяжения. Место обрыва можно установить методом «прожигания» — кратковременной подачи высокого напряжения, в результате которого токоведущая жила спаивается в месте повреждения и при включении нагревательной секции повреждение можно обнаружить при помощи тепловизора (на данном отрезке прибор покажет повышенную температуру относительно других участков кабеля).
Необходимое оборудования для поиска повреждения кабельного теплого пола:
- трансформатор
- генератор сигналов
- электромагнитный приемник сигналов
- тепловизор
-
Слишком маленький радиус изгиба кабеля. Чрезмерное напряжение (натяжение) кабеля в месте изгиба создает тепловую нагрузку при эксплуатации. Данное нарушение может возникнуть при попытке уложить излишек кабеля или обойти выступ стены. В месте изгиба может возникнуть локальный перегрев участка кабеля, и секция выйдет из строя.
Сопротивление кабельного теплого пола проверяется:
- до укладки (перед монтажом) – иначе Вы можете уложить уже неисправную секцию/нагревательный мат;
- после монтажа системы – исключается повреждение секции при укладке;
- после монтажа финишного покрытия – исключаются повреждения при укладке стяжки/плитки.
На каждом этапе фактические данные сверяются с приведенными в инструкции и заносятся в паспорт изделия. Это необходимо для последующей проверки работоспособности системы в процессе использования, либо при возникновении гарантийного случая.
При обнаружении повреждения дальнейший монтаж и использование системы категорически запрещается!
Теплый пол перегревается
- При монтаже секция была укорочена. При неправильном расчете шага укладки или изначальном несоответствии комплекта площади укладки может остаться лишний отрезок кабеля, который некуда уложить. Если отрезать часть кабеля (даже при условии последующей установки концевой муфты) электротехнические параметры теплого пола нарушаются и дальнейшее использование приведет к выходу секции из строя. Если отрезанная часть кабеля сохранилась, секцию необходимо восстановить при помощи ремонтного комплекта, а оставшуюся часть смонтировать на стену или вывести в другую комнату, соблюдая шаг укладки. В противном случае вся секция подлежит замене.
- Неправильная установка датчика температуры. Датчик температуры пола должен быть установлен между витками кабеля (не пересекая их) и на равном расстоянии. В противном случае он будет передавать неверные показания на терморегулятор, и управление системой будет некорректным.
- Неправильный выбор вида кабельного теплого пола. Вместо тонкого нагревательного мата под плитку уложили секцию, предназначенную для укладки в стяжку. Удельная мощность кабеля в секции больше (для прогрева стяжки) поэтому в плиточном клее такой кабель может перегреваться, что приводит также к растрескиванию самого клеевого слоя и разрушению декоративного покрытия – плитка может отойти от основания пола.
Теплый пол не греет или слабо
- Неправильные настройки терморегулятора (выставлена слишком низкая температура).
- Управление осуществляется по датчику воздуха, а не пола. Необходимо проверить настройки терморегулятора.
- Слишком большой шаг укладки (секция выбрана на меньшую площадь, а кабель «размазали» по поверхности пола). В данном случае мощности комплекта кабеля не будет хватать на полноценный обогрев и её следует заменить на более мощную, соответствующую площади укладки.
- Неправильно выбран тип теплого пола. Если в стяжку уложен нагревательный мат, даже при соответствии мощности комплекта площади помещения, кабель не сможет эффективно прогревать стяжку пола. Линейная мощность кабеля в нагревательном мате 12 Вт/м, а в нагревательной секции – 20Вт/м – поэтому для укладки в стяжку используют именно нагревательные секции.
-
Плохая теплоизоляция пола. Для помещений, расположенных на первых этажах, а также имеющих в основании неотапливаемые подвалы или бетонные блоки, необходимо компенсировать теплопотери. Для этого удельную мощность (Вт/м2) увеличивают на 20-30% за счет уменьшения шага укладки кабеля. Для этого подбирается нагревательная секция большей мощности – например:
Площадь обогрева 1.5 м2 – в обычном случае подошла бы секция Gulfstream общей мощностью 200 Вт. При удельной мощности 20 Вт/м данная секция может быть уложена с различным шагом укладки на площадь от 1.0 до 1.5 м2. Для увеличения общей мощности системы берется секция на 300 Вт и укладывается с минимальным шагом укладки, указанным в инструкции.
- Неправильная установка датчика температуры. Если Датчик установлен слишком близко к нагревательному кабелю – он будет считывать не температуру пола, а температуру кабеля, выключая его до того, как пол полностью прогреется. Если в целом система работает стабильно, достаточно просто увеличить температуру в настройках терморегулятора.
Теплый пол нагревается неравномерно
- Разница в шаге укладки на поверхности пола. Если при неправильном расчете шага укладки или подборе комплекта в процессе монтажа шаг укладки был изменен – на разных участках пола будет разная мощность, а следовательно – разное тепловыделение. В бытовых терморегуляторах используется один датчик температуры, он определяет температуру только одного участка пола. Следовательно, на другом участке интенсивность нагрева будет всегда отличаться. Данный момент следует исключать при монтаже, так как при эксплуатации разница в тепловыделении может привести к выходу системы из строя.
- Разница оснований, либо сред, в которых установлен кабельный теплый пол. Иногда в целях экономии одну секцию/нагревательный мат устанавливают в двух смежных помещениях с разным уровнем основы пола, материалом стяжки, толщиной плиточного клея или теплоизоляции. По инструкции один комплект нельзя использовать в двух помещениях (можно наоборот – в одном помещении два комплекта), и материалы для монтажа используются одинаковые.
Неисправности теплого пола, возникающие при эксплуатации
Локальный перегрев теплого пола
Происходит при «запирании» кабеля стационарной мебелью, бельевыми корзинами, мягкими игрушками, ящиками, сумками и другими предметами, препятствующими теплообмену поверхности пола с помещением. Датчик температуры считывает показания в месте его установки – кабель продолжает нагреваться, а на другом участке температура кабеля уже поднялась выше допустимой. Происходит перегрев кабеля с последующим обрывом и поврежденную часть нагревательной жилы придется заменять, разбирая декоративное покрытие пола.
Поэтому при перестановке мебели в помещении с установленным теплым полом необходимо сверяться со схемой укладки, которая заносится в паспорт теплого пола при монтаже.
Обрыв или повреждение греющего кабеля в результате механического воздействия
При замене плитки или ремонте коммуникаций кабель может быть пережат или даже оборван. В случае полного разрыва кабеля место повреждения обнаружить невозможно, и секция подлежит замене.
Проверил: Евгений Щипунов
Главный инженер ООО «СКО Альфа-проджект»
Комментарии
Оставьте заявку на расчет
и получите скидку 5%
Спасибо, наш менеджер свяжется с вами в ближайшее время
Имя
Телефон
Почта
Город
Краткое описание проекта
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Ответим в течение 3 минут
Спасибо, наш менеджер свяжется с вами в ближайшее время
Ваше имя
Телефон
Суть вопроса
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Вышлем прайс через 5 минут
Спасибо, наш менеджер свяжется с вами в ближайшее время
Ваше имя
Телефон
Суть вопроса
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Оформление заказа оптом
Спасибо за заказ, наш менеджер свяжется с вами в ближайшее время
Ваше имя
Телефон
Комментарий к заказу
Поле «Телефон» обязательно для заполнения
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Стать партнером
Спасибо, наш менеджер свяжется с вами в ближайшее время
Ваше имя
Телефон
Сообщение
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Подобрать аналог товара
Спасибо, наш менеджер свяжется с вами в ближайшее время
Ваше имя
Телефон
Подобрать по товару
Поле «Телефон» обязательно для заполнения
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Выберите город
Почему у меня не работает теплый пол? Советы по устранению неполадок! Часть 1
В этой первой части нашего руководства «Почему у меня не работает теплый пол?» мы рассмотрим; тест полотенца, питание, проверка цепи и датчики. Но если это связано с термостатом, прочитайте нашу часть 2 этой темы блога.
Почему у меня не работает пол с подогревом? Иногда ваш электрический теплый пол кажется, что он просто не будет работать, и это может быть очень неприятно, особенно если он всегда работал раньше, вы привыкли к хорошим теплым полам, а теперь почему-то кажется, что это не так! Но не беспокойтесь. Наиболее распространенные проблемы, как правило, относительно просты и могут быть устранены по телефону одним из наших дружелюбных и знающих специалистов по работе с клиентами.
Наша команда имеет дело с сотнями звонков в год, и мы в значительной степени слышали все это от собачьих кроватей, накрытых датчиками температуры, отопления, подключенного напрямую к сети без термостата, и даже от изоляционной плиты, установленной НАД системой подогрева пола!
Это открытое и честное руководство даст вам несколько простых решений для наиболее распространенных проблем с электрическим теплым полом и поможет вам снова стать красивым и теплым.
Верно сказать, что электрические теплые полы — это очень простой нагревательный кабель, который очень редко выходит из строя, если он правильно установлен и настроен. Большинство возникающих проблем можно свести к изменению настроек термостата или простым изменениям в электрике или образе жизни.
Сила есть? Хороший! Проведите тест полотенцем в ручном режиме, чтобы проверить, работает ли отопление.
Чтобы обойти любые настройки графика нагрева, вы можете установить термостат в ручной режим, чтобы проверить, работает ли отопление быстро и легко. На программируемом термостате (модель SCP) просто нажмите кнопку настроек, чтобы на дисплее появился значок руки. Это указывает на то, что термостат находится в ручном режиме. В ручном режиме термостат будет нагревать пол до заданной температуры независимо от времени суток, если заданная температура установлена выше измеренной температуры пола или помещения.
Чтобы провести тест с полотенцем, возьмите большое банное полотенце и сложите его несколько раз. Поместите это над участком пола, где вы ожидаете, что там будет отопление. Теперь используйте стрелку вверх, чтобы установить желаемую температуру на 30°C. (Мы говорим 30°C, потому что это обычно всегда выше, чем текущая температура пола, но эту температуру следует использовать только в течение коротких периодов времени во время тестирования и устранения неполадок, а максимальная рекомендуемая температура пола 27°C должна соблюдаться при нормальных условиях. операция). Вы должны увидеть значок пламени на экране и услышать щелчок термостата, когда он включает нагрев. Примерно через 15 минут вы почувствуете, как пол под полотенцем нагревается. Если вы это сделаете, вы знаете, что ваша система подогрева пола в порядке и работает должным образом. Теперь вы можете убрать полотенце и оставить комнату нагреваться на некоторое время.
Утепленный пол в небольшой комнате должен прогреться примерно за 30 минут, но если утепление отсутствует или отопление включается впервые, это может занять больше времени. Оставьте этаж на пару часов и вернитесь. Если пол теплый, то все в порядке. В противном случае у вас может быть проблема с потерей тепла. В этой ситуации лучше всего поговорить с вашим установщиком, чтобы узнать, какая система электрического теплого пола была заложена, какой был исходный черновой пол и была ли уложена какая-либо изоляция до того, как отопление было уложено. Получив эту информацию, вы можете позвонить нам, и мы сможем сообщить, есть ли вероятность возникновения проблемы с потерей тепла.
К сожалению, если есть проблема с потерей тепла, вы мало что можете сделать, чтобы решить ее, кроме как установить дополнительный обогреватель или снять пол и систему отопления и начать заново, но на этот раз включите изоляцию основания и, возможно, более высокую мощность нагрева. систему, если требуется. Чтобы максимально избежать этой проблемы, компания ThermoSphere всегда включает изоляцию в каждое предложение. Изоляционная плита рекомендуется, чтобы предотвратить потери тепла вниз, ускорить время нагрева и повысить эффективность вашей системы подогрева пола. Часто это первое, что нужно убрать из проекта, чтобы «сэкономить деньги», но это не так, потому что в в долгосрочной перспективе неизолированная система будет стоить вам дороже, и вам даже может потребоваться заплатить, чтобы полностью заменить ее, если возникнет проблема с потерями тепла!
Нет признаков жизни?
Убедитесь, что все включено
Если ваш теплый пол не нагревается и на термостате нет признаков жизни, вам необходимо проверить электропитание. Одной из наиболее распространенных причин, по которой электрический теплый пол не работает, является то, что кто-то отключил плавкий предохранитель, который питает теплый пол!
Иногда люди решают сделать это в теплое время года, а затем, когда наступают сентябрь и октябрь, от пола не исходит тепло! Если он есть, убедитесь, что ответвление с предохранителем включено, а также убедитесь, что соответствующий мини-автоматический выключатель (MCB) в вашем потребительском блоке не сработал и не был выключен. Если один или оба этих переключателя выключены, ваш теплый пол обесточен и не включится. Включите их снова, и вы должны увидеть, как ваш термостат оживает, и вы сможете снова включить подогрев пола. Если это не сработает, возможно, потребуется заменить предохранитель в ответвлении, или вам может потребоваться попросить электрика или компетентного человека проверить проводку для вас.
УЗО продолжает срабатывать? Убедитесь, что цепь не перегружена, и проверьте наличие утечки на землю.
Если электричество в вашем доме отключается каждый раз, когда включается электрический теплый пол, у вас может быть одна из двух распространенных проблем.
В первую очередь следует проверить, не перегружена ли электрическая цепь, к которой подключен электрический теплый пол. Вы можете сделать это, определив каждое электрическое устройство, которое подключено к той же цепи, что и ваш электрический теплый пол, и выключив их все. Затем включите теплый пол в ручной режим и установите температуру 27°C. Если обогрев включается и пол начинает нагреваться примерно через 10-15 минут, значит, нагревательный элемент, термостат и проводка в порядке. Хорошие новости! Теперь включите другие приборы один за другим. Если УЗО снова срабатывает, значит, у вас возникла проблема с перегрузкой в этой цепи, и вам следует обратиться к электрику для устранения проблемы.
Если УЗО срабатывает, даже если все остальное выключено, у вас все еще может быть проблема с перегрузкой. Для этого нужно знать максимальную нагрузку контура, к которому подключен ваш электрический теплый пол, и общую нагрузку вашей системы электрического теплого пола. Если ваш электрический теплый пол подключен к специальной цепи питания, то общая нагрузка контура теплого пола должна быть ниже максимальной нагрузки, иначе при включении напольного отопления сработает УЗО. Если у вас есть электрическая система подогрева пола меньшего размера, которая подключена к существующей цепи через ответвление с предохранителем, общая нагрузка электрического подогрева пола не должна превышать доступную нагрузку на эту цепь.
Вам также необходимо учитывать общую нагрузку вашего термостата. Большинство электрических термостатов для теплого пола могут коммутировать электрические нагрузки до 16 ампер. Если вы собираетесь переключать систему на 16 ампер через один термостат, вам необходимо убедиться, что цепь питания может выдерживать нагрузку 16 ампер. Если вы попытаетесь переключить более 16 ампер, у термостата могут возникнуть проблемы, и УЗО сработает в качестве отказоустойчивого. Ограничение нагрузки 16 ампер также означает, что существует максимальная площадь пола, которую вы можете контролировать с помощью одного термостата. Например, если у вас есть 100 Вт/м 2 система отопления позволяет обогреть до 36 м 2 на одном термостате на 16 ампер. При мощности 150 Вт/м 2 вы можете нагреть до 24 м 2 , а с системой 200 Вт/м 2 можно нагреть до 18 м 2 на один термостат.
Если текущая нагрузка вашей системы электрического теплого пола превышает максимальную нагрузку существующей цепи питания, вам необходимо вызвать электрика и установить специальный источник питания для вашего теплого пола. Если вы хотите или вам нужно переключить более 16 ампер через один термостат, вам потребуется, чтобы электрик установил демпфирующий контактор в цепь, которая используется для переключения большей нагрузки, и избежать проблем с отключением.
Как я могу подтвердить утечку земли и что я могу сделать, чтобы исправить это?
Если вы исключили перегрузку, а ваша электрическая система обогрева пола относительно мала (менее 20 м 2 ), на самом деле может быть некоторое повреждение кабеля для обогрева пола, вызывающее так называемую «утечку на землю».
Это происходит, когда изоляция вокруг электрического кабеля повреждена, а электричество проводится по заземляющему кабелю и обнаруживается УЗО. В целях безопасности, как только это происходит, УЗО отключает питание цепи – для этого оно и предназначено! Если это происходит с вашей системой электрического обогрева пола, ее обычно можно исправить без особых нарушений, так что не беспокойтесь. Всегда полезно убедиться, что есть утечка на землю, прежде чем вызывать инженера по ремонту. Это может сделать электрик, и им понадобится тестер изоляции. Вот наше видео, в котором показано , как провести испытание изоляции в системе электрического теплого пола.
Если проверка показывает, что есть утечка на землю, следующим этапом является вызов инженера по ремонту. Они приедут к вам домой и с помощью своего оборудования найдут неисправность в кабеле. Плохая новость заключается в том, что им придется занять небольшой участок пола, чтобы осмотреть повреждения и провести ремонт. Используемое ими оборудование может точно определить поврежденный участок кабеля размером с монету в 2 фунта стерлингов, поэтому обычно требуется только одна плитка.
После того, как кабель будет отремонтирован, протестирован и снова заработает, вы можете заказать замену плитки, чтобы пол снова стал качественным. Стоимость ремонта покрывается пожизненной гарантией ThermoSphere, если выяснится, что неисправность связана с производственным дефектом или дефектом материала. Так что не забудьте зарегистрировать гарантию! Если неисправность возникла в результате повреждения во время установки или какой-либо ошибки, то посещение платное и обычно стоит от 200 до 400 фунтов стерлингов в зависимости от компании, которую вы используете, вашего местоположения, сложности ремонта и времени. года. В компании ThermoSphere нет инженеров по ремонту, и мы вообще не получаем прибыли от ремонта или сервисных визитов. Мы можем порекомендовать вам ремонтную компанию, если она вам понадобится.
Проверьте значения сопротивления вашего нагревательного кабеля
Можно провести испытание на сопротивление вашей системы обогрева пола, чтобы убедиться, что нагревательные кабели в порядке, не обрезаны, не удлинились и не повреждены. Каждый нагревательный кабель изготавливается с определенным значением сопротивления, которое предназначено для обеспечения необходимой тепловой мощности. При изменении длины кабеля изменяется значение сопротивления, что неблагоприятно влияет на работу системы отопления.
Для проверки сопротивления необходимо знать, какой нагревательный мат или кабель был установлен и каково ожидаемое значение сопротивления. Вы найдете значение сопротивления на упаковочной этикетке, на этикетке с холодным хвостом и подробно на тестовой этикетке в руководстве по эксплуатации, которое должно было быть передано домовладельцу при передаче по гарантии. Если у вас нет записи о значении сопротивления, мы обычно можем определить, какой продукт был установлен, просмотрев счета-фактуры, планы или квитанции о покупке. С помощью этой информации мы можем сказать, каким должно быть сопротивление.
Как только вы узнаете ожидаемое значение сопротивления, вы можете сравнить его с проверенными значениями. Чтобы проверить сопротивление, вам необходимо отключить электропитание, снять термостат со стены и отсоединить нагревательные кабели под напряжением и нейтралью от их клемм. Подсоедините каждый кабель к зажиму на тестовом измерителе и установите на измерителе правильное значение сопротивления. Для значений сопротивления менее 200 Ом можно использовать настройку 200 Ом. Если вы ожидаете показания более 200 Ом, вам необходимо использовать настройку 2000 Ом. Некоторые измерители имеют другие настройки наших функций автоматического выбора диапазона, поэтому, если вы сомневаетесь, обратитесь к инструкциям измерителя и используйте настройку, соответствующую ожидаемому значению сопротивления.
Измеренное сопротивление должно быть в пределах от -5 до +10% от заводских значений. Если да, то у вас все хорошо. Если нет, вам необходимо провести дальнейшее расследование, поскольку у вас может не быть верной информации о вашей системе отопления, или кабель мог быть обрезан или удлинён, и вам нужно посетить ремонт. Позвоните нам для консультации или читайте дальше!
Узнайте больше о тестировании системы
Есть ли у вас в комнате коврики, циновки или лежаки для собак?
Как вы теперь знаете, ваш теплый пол не включится, пока измеренная температура не упадет ниже желаемой установленной температуры. Большинство людей, как правило, настраивают свои термостаты для подогрева пола на измерение температуры пола и имеют датчик температуры пола где-то под полом. Работа этого датчика состоит в том, чтобы измерять температуру пола и сообщать термостату, когда включать и выключать.
Иногда датчик температуры пола установлен не в лучшем месте и на него могут влиять другие температурные воздействия. Например, если датчик пола находится в области, покрытой изоляционным материалом, таким как коврик, ковер или собачья подстилка, эта область пола будет нагреваться намного быстрее, чем остальная часть пола, и в результате Датчик будет думать, что весь пол прогрелся, и отключит обогрев до того, как остальная часть пола успеет нагреться. Простое перемещение изолирующего объекта позволит датчику пола считывать более точную температуру для всего пола, и в результате комната станет более теплой и комфортной.
Важно не покрывать пол с подогревом чем-либо слишком толстым (с теплоизоляцией выше 2,5TOG), потому что это не позволяет теплу отводиться от кабелей к полу, что может привести к перегреву и выходу кабеля из строя. . Если вам нужно иметь что-то вроде собачьей кровати в комнате, вы должны получить такую, у которой есть маленькие ножки или ножки, которые позволяют воздуху циркулировать. Коврики и циновки не рекомендуются на полах с подогревом.
Убедитесь, что датчики температуры не повреждены!
Датчик температуры является одним из наиболее важных компонентов системы электрического теплого пола, поскольку он определяет, когда отопление должно быть включено или выключено. Если ваш обогрев не работает, вы должны проверить датчики температуры в порядке.
Датчик температуры окружающей среды расположен на нижней стороне дисплея термостата. Похоже на маленькую черную бусину. Убедитесь, что датчик не закрыт, не поврежден и не вдавлен в термостат.
Если это так, свяжитесь с нами, и мы поможем вам узнать, можно ли это исправить. Если вам нужна замена термостата, мы можем организовать это для вас.
Вам также необходимо проверить датчик температуры пола, если он используется в вашей системе. Даже несмотря на то, что датчик пола будет находиться под полом (мы надеемся!) вы все равно можете проверить, работает он или нет, а в некоторых случаях их даже можно заменить. Вы должны действительно пытаться это сделать, только если вы разбираетесь в электрике и имеете мультиметр. Перед началом работы отключите электропитание!
Снимите дисплей с монтажной пластины и отверните крепежные винты, чтобы снять термостат со стены. Ослабьте клеммы датчика и снимите провода. Используйте зажимы на вашем измерительном приборе и прикрепите по одному к каждому из проводов датчика (полярность отсутствует). Включите измеритель и переключите его на сопротивление 20 кОм. Температурные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C, поэтому, как правило, показания сопротивления должны составлять 8-12 кОм, если датчик является одним из наших и не был поврежден. Если вы получаете другое значение сопротивления, возможно, у вас установлен несовместимый датчик. Если показания сопротивления отсутствуют, датчик поврежден.
В обоих случаях идеальным решением является удаление датчика пола и установка нового совместимого датчика. Это невозможно, если не использовался кабель датчика, но, к счастью, есть и другие варианты! Если термостат находится в той же комнате, что и отопление, то вы можете переключить его на использование датчика температуры окружающего воздуха. Это нормально для плиточных полов, но может не подойти, если у вас есть другие напольные покрытия, такие как винил, которые имеют определенные максимальные температуры.
В этой ситуации рекомендуется заменить термостат на тот, который совместим с беспроводным датчиком температуры, таким как программируемый термостат Bluetooth (BT21). Вместе с этим термостатом вы также можете купить и установить беспроводной датчик температуры с батарейным питанием. Это может быть размещено на низком уровне или даже на полу и поможет ограничить температуру пола. BT21 с беспроводным датчиком также идеально подходит для измерения температуры окружающей среды в отапливаемом помещении, если ваш термостат не может быть расположен в том же помещении.
Ого, сколько информации! Я надеюсь, что часть 1 статьи «Почему у меня не работает теплый пол» помогла объяснить некоторые вещи, которые вы, возможно, не знали об электрическом напольном отоплении. Как вы теперь знаете, большинство проблем, которые могут возникнуть, могут быть решены относительно легко, если у вас есть базовые знания в области электрики или у вас есть знакомый электрик!
Как всегда, если у вас есть какие-либо вопросы или вы хотите поговорить о вашей конкретной установке, вы можете связаться с нашей командой по работе с клиентами , которая будет рада вам помочь!
Читать следующий выпуск. .. Почему у меня не работает теплый пол? Основные советы по устранению неполадок (часть 2)
5 причин, по которым ваш теплый пол не работает
Ваши полы с подогревом очень прочны и долговечны, но, как и все системы отопления, они могут выйти из строя и перестать работать должным образом. В этот момент вы, вероятно, думаете, а стоит ли делать теплый пол?
Не бояться! Если это произойдет, лучше всего устранить распространенные проблемы с подогревом пола, чтобы вы могли быстро вернуться к жарким теплым полам, которые обеспечивают стабильное и эффективное тепло.
Почему не работает подогрев пола?
Проблемы с вашей системой лучистого обогрева пола будут зависеть от типа вашей системы.
Большинство домохозяйств имеют либо электрическую систему подогрева пола, либо водяную лучистую систему. Электрические системы нагревают кабели под вашим полом, чтобы обогреть ваш дом, в то время как гидравлические системы подают горячую воду через нагревательный змеевик, установленный под вашим полом.
Вот наиболее типичные проблемы теплового излучения, с которыми мы сталкиваемся:
1. Автоматический выключатель продолжает срабатывать
Если вы столкнулись с отключенным автоматическим выключателем, основной причиной может быть электрическая коробка. Скорее всего, ваша система отопления сработала из-за того, что для ее поддержки недостаточно электроэнергии. Чтобы определить, есть ли у вас автоматический выключатель нужного типа и номинала, обратитесь к руководству по установке. В нем будет указана электрическая мощность, необходимая для вашей системы.
Однако теплые полы не требуют большого количества электроэнергии, поэтому виновата может быть неисправная проводка. Поскольку это электрический проект, который вы не должны выполнять самостоятельно, вызовите лицензированного электрика, чтобы он провел тесты на сопротивление и безопасно отремонтировал вашу систему.
Перегрузка контура
Перегрев термостатов, частые перебои в подаче электроэнергии и неисправность джакузи являются признаками срабатывания выключателей из-за перегрузки контура. В результате вам следует подумать об обновлении вашей электрической панели. Или, в некоторых случаях, например, если у вас старый дом, может иметь смысл установить выделенный контур для ваших полов с подогревом. Поговорите с электриком, чтобы обсудить возможные варианты.
2. Неисправный настенный термостат
Многие проблемы с теплым полом связаны с термостатом — к счастью, это одна из самых простых проблем, которые можно решить.
Чтобы установить, является ли причиной неисправности ваш термостат, сначала убедитесь, что на устройство подается питание. Как? Используйте бесконтактный тестер напряжения, чтобы определить наличие напряжения. Если такового нет, направляйтесь в сервисную панель и ищите перегоревший предохранитель. Затем просто замените предохранитель или переустановите автоматический выключатель, чтобы решить проблему.
Если вы видите, что на термостат подается питание, используйте тот же бесконтактный тестер напряжения, чтобы проверить напряжение на соединительной коробке (для электрической системы) или зональном клапане (для гидравлической системы). Отсутствие электричества в этих местах означает, что ваш термостат сломан, и вам необходимо купить новый.
Прежде чем спешить в магазин, найдите время, чтобы отключить автоматический выключатель и возьмите отвертку, потому что лучше всего снять старый термостат и взять его с собой. (Таким образом, вы сможете купить точную замену!) Для этого снимите крышку и ослабьте все винты. Затем осторожно вытащите провода, чтобы полностью отсоединить блок от стены.
Примечание: Если у вас есть программируемый термостат, он может поставляться с датчиком пола, который предотвращает достижение нежелательно высокой температуры ваших полов с подогревом. Эти датчики могут выйти из строя и потребовать ремонта. В этом случае на экране дисплея термостата должно появиться предупреждение об ошибке.
3. Поврежденные маты или кабели
Это редкое явление, но нагревательные кабели или маты в электрической системе могут быть повреждены. Это может произойти в процессе установки или если что-то тяжелое упало на пол. Треснувшая плитка также может привести к тому, что система обогрева пола перестанет работать.
Обнаружить неисправный нагревательный кабель или мат очень сложно. Нагревательный элемент либо зажат между черновым полом и готовым напольным покрытием, либо устанавливается под черновой пол. Вызовите специалиста по лучистым полам из Калгари, чтобы осмотреть весь пол и получить доступ к нагревательному кабелю или электрическому мату, который вызывает проблему.
4. Клапаны поврежденной зоны

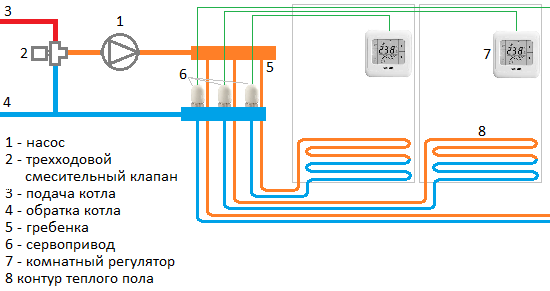

Водяная радиационная система зависит от нескольких клапанов, которые регулируют циркуляцию и температуру воды, протекающей по трубам. Если эти клапаны сломаются или погнутся, это повлияет на работу вашего пола с подогревом.
Еще одна проблема, характерная для гидравлических систем, — это нечто, называемое воздушным шлюзом. По существу, пузырьки воздуха могут образовываться в трубе, ведущей от котельной системы к нагревательному змеевику, вызывая потенциальные закупорки, которые не позволяют теплой воде проходить через систему.
