Объем воды в 32 трубе полипропиленовой: Объем воды в полипропиленовой трубе таблица

Содержание

Объем воды (теплоносителя) в трубе (полипропилен, металл, мателлопласт)

Объем воды или теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, трубы армированные стекловолокном,  металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

Что вы узнаете

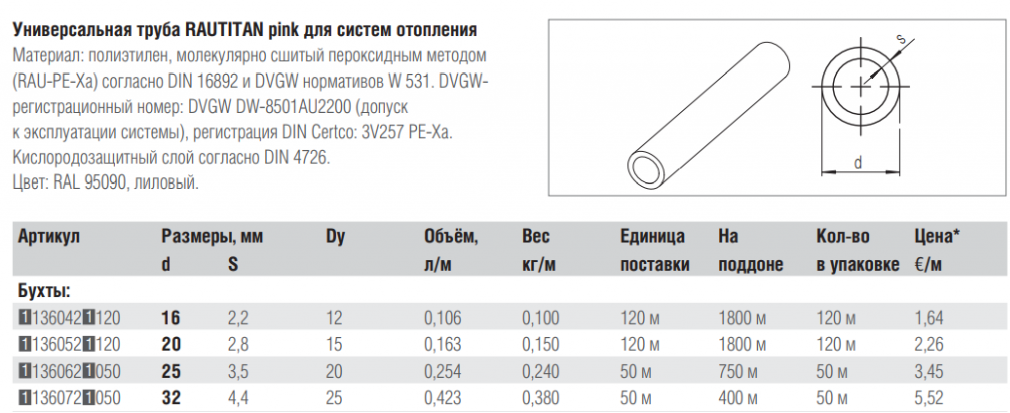

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака. Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам необходимо будет купить всего 25 литров антифриза.

Предлагаем вашему вниманию форма расчета объёма воды (теплоносителя) в трубопроводе и радиаторах отопления. Введите длину трубы определенного диаметра и моментально узнаете сколько в этом участке теплоносителя.

Объем воды в трубах различного диаметра: выполнение расчета

Важно учитывать толщину трубы. Размер пластиковых труб — внешний диаметр, стальные -внутренний диаметр

После того как вы рассчитали объем теплоносителя в водопроводе, но для создания полной картины, а именно для того чтобы узнать весь объем теплоносителя в системе, еще вам понадобится рассчитать  объем теплоносителя в радиаторах отопления.

Расчет объема воды в трубах

Расчет объема воды в радиатора отопления

Калькулятор

Объем воды в некоторых алюминиевых радиаторах

Уж теперь то вам точно не составит труда подсчитать объем теплоносителя в системе отопления.

Расчет объема теплоносителя в радиаторах отопления

Для того чтобы подсчитать весь объем теплоносителя в системе отопления нам необходимо еще прибавить объем воды в котле. Его можно узнать в паспорте котла или же взять примерные цифры:

  • напольный котел — 40 литров воды;
  • настенный котел — 3 литра воды.

Помог ли вам калькулятор? Смогли ли вы рассчитать сколько в вашей системе отопления или в трубе теплоносителя? Отпишитесь пожалуйста в комментариях.

Краткое руководство по использованию калькулятора «Расчет объема воды в различных трубопроводах»:

  1. в первом списке выберите материал трубы и его диаметр (это может быть пластик, полипропилен, металлопластик, сталь и диаметры от 15 — …)
  2. во втором списке пишем метраж выбранной трубы из первого списка.
  3. Жмем «Рассчитать».

«Рассчитать количество воды в радиаторах отопления»

  1. в первом списке выбираем меж осевое расстояние и из какого материала радиатор.
  2. вводим количество секций.
  3. Жмем «Рассчитать».

Как рассчитать объем расширительного мембранного бака

Формула подбора расширителя — V воды в трубе+радиаторы+котел * 10-12%

При знании объема воды можно легко подобрать расширительный бачок.

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.

ОБЪЕМ ВОДЫ В ТРУБАХ

ОБЪЕМ ВОДЫ В ТРУБАХ





Внутренний диаметр трубы, мм Внутренний объем 1м погонного трубы, литров Внутренний объем 10 м погонных трубы, литров
4 0,0126 0,1257
5 0,0196 0,1963
6 0,0283 0,2827
7 0,0385 0,3848
8 0,0503 0,5027
9 0,0636 0,6362
10 0,0785 0,7854
11 0,0950 0,9503
12 0,1131 1,1310
13 0,1327 1,3273
14 0,1539 1,5394
15 0,1767 1,7671
16 0,2011 2,0106
17 0,2270 2,2698
18 0,2545 2,5447
19 0,2835 2,8353
20 0,3142 3,1416
21 0,3464 3,4636
22 0,3801 3,8013
23 0,4155 4,1548
24 0,4524 4,5239
26 0,5309 5,3093
28 0,6158 6,1575
30 0,7069 7,0686
32 0,8042 8,0425
34 0,9079 9,0792
36 1,0179 10,1788
38 1,1341 11,3411
40 1,2566 12,5664
42 1,3854 13,8544
44 1,5205 15,2053
46 1,6619 16,6190
48 1,8096 18,0956
50 1,9635 19,6350
52 2,1237 21,2372
54 2,2902 22,9022
56 2,4630 24,6301
58 2,6421 26,4208
60 2,8274 28,2743
62 3,0191 30,1907
64 3,2170 32,1699
66 3,4212 34,2119
68 3,6317 36,3168
70 3,8485 38,4845
72 4,0715 40,7150
74 4,3008 43,0084
76 4,5365 45,3646
78 4,7784 47,7836
82 5,2810 52,8102
84 5,5418 55,4177
86 5,8088 58,0880
88 6,0821 60,8212
90 6,3617 63,6173
92 6,6476 66,4761
94 6,9398 69,3978
96 7,2382 72,3823
98 7,5430 75,4296
100 7,8540 78,5398
105 8,6590 86,5901
110 9,5033 95,0332
115 10,3869 103,8689
120 11,3097 113,0973
125 12,2718 122,7185
130 13,2732 132,7323
135 14,3139 143,1388
140 15,3938 153,9380
145 16,5130 165,1300
150 17,6715 176,7146
160 20,1062 201,0619
170 22,6980 226,9801
180 25,4469 254,4690
190 28,3529 283,5287
200 31,4159 314,1593
210 34,6361 346,3606
220 38,0133 380,1327
230 41,5476 415,4756
240 45,2389 452,3893
250 49,0874 490,8739
260 53,0929 530,9292
270 57,2555 572,5553
280 61,5752 615,7522
290 66,0520 660,5199
300 70,6858 706,8583
320 80,4248 804,2477
340 90,7920 907,9203
360 101,7876 1017,8760
380 113,4115 1134,1149
400 125,6637 1256,6371
420 138,5442 1385,4424
440 152,0531 1520,5308
460 166,1903 1661,9025
480 180,9557 1809,5574
500 196,3495 1963,4954
520 212,3717 2123,7166
540 229,0221 2290,2210
560 246,3009 2463,0086
580 264,2079 2642,0794
600 282,7433 2827,4334
620 301,9071 3019,0705
640 321,6991 3216,9909
660 342,1194 3421,1944
680 363,1681 3631,6811
700 384,8451 3848,4510
720 407,1504 4071,5041
740 430,0840 4300,8403
760 453,6460 4536,4598
780 477,8362 4778,3624
800 502,6548 5026,5482
820 528,1017 5281,0173
840 554,1769 5541,7694
860 580,8805 5808,8048
880 608,2123 6082,1234
900 636,1725 6361,7251
920 664,7610 6647,6101
940 693,9778 6939,7782
960 723,8229 7238,2295
980 754,2994 7542,9640
1000 785,3982 7853,9816





Обратная связь

Обратная связь

Внутренний объем погонного метра трубы в литрах — таблица.

Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя или, там, вазелина;) … для наполнения трубопровода.

Внутренний объем погонного метра трубы в литрах — таблица. Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя или, там, вазелина;) … для наполнения трубопровода. Пустяк, а времени такая табличка много экономит.






























































Внутренний диаметр,мм

Внутренний объем 1 м погонного трубы, литров

Внутренний объем 10 м погонных трубы, литров

Внутренний диаметр,мм

Внутренний объем 1 м погонного трубы, литров

Внутренний объем 10 м погонных трубы, литров

4

0,0126

0,1257

105

8,6590

86,5901

5

0,0196

0,1963

110

9,5033

95,0332

6

0,0283

0,2827

115

10,3869

103,8689

7

0,0385

0,3848

120

11,3097

113,0973

8

0,0503

0,5027

125

12,2718

122,7185

9

0,0636

0,6362

130

13,2732

132,7323

10

0,0785

0,7854

135

14,3139

143,1388

11

0,0950

0,9503

140

15,3938

153,9380

12

0,1131

1,1310

145

16,5130

165,1300

13

0,1327

1,3273

150

17,6715

176,7146

14

0,1539

1,5394

160

20,1062

201,0619

15

0,1767

1,7671

170

22,6980

226,9801

16

0,2011

2,0106

180

25,4469

254,4690

17

0,2270

2,2698

190

28,3529

283,5287

18

0,2545

2,5447

200

31,4159

314,1593

19

0,2835

2,8353

210

34,6361

346,3606

20

0,3142

3,1416

220

38,0133

380,1327

21

0,3464

3,4636

230

41,5476

415,4756

22

0,3801

3,8013

240

45,2389

452,3893

23

0,4155

4,1548

250

49,0874

490,8739

24

0,4524

4,5239

260

53,0929

530,9292

26

0,5309

5,3093

270

57,2555

572,5553

28

0,6158

6,1575

280

61,5752

615,7522

30

0,7069

7,0686

290

66,0520

660,5199

32

0,8042

8,0425

300

70,6858

706,8583

34

0,9079

9,0792

320

80,4248

804,2477

36

1,0179

10,1788

340

90,7920

907,9203

38

1,1341

11,3411

360

101,7876

1017,8760

40

1,2566

12,5664

380

113,4115

1134,1149

42

1,3854

13,8544

400

125,6637

1256,6371

44

1,5205

15,2053

420

138,5442

1385,4424

46

1,6619

16,6190

440

152,0531

1520,5308

48

1,8096

18,0956

460

166,1903

1661,9025

50

1,9635

19,6350

480

180,9557

1809,5574

52

2,1237

21,2372

500

196,3495

1963,4954

54

2,2902

22,9022

520

212,3717

2123,7166

56

2,4630

24,6301

540

229,0221

2290,2210

58

2,6421

26,4208

560

246,3009

2463,0086

60

2,8274

28,2743

580

264,2079

2642,0794

62

3,0191

30,1907

600

282,7433

2827,4334

64

3,2170

32,1699

620

301,9071

3019,0705

66

3,4212

34,2119

640

321,6991

3216,9909

68

3,6317

36,3168

660

342,1194

3421,1944

70

3,8485

38,4845

680

363,1681

3631,6811

72

4,0715

40,7150

700

384,8451

3848,4510

74

4,3008

43,0084

720

407,1504

4071,5041

76

4,5365

45,3646

740

430,0840

4300,8403

78

4,7784

47,7836

760

453,6460

4536,4598

80

5,0265

50,2655

780

477,8362

4778,3624

82

5,2810

52,8102

800

502,6548

5026,5482

84

5,5418

55,4177

820

528,1017

5281,0173

86

5,8088

58,0880

840

554,1769

5541,7694

88

6,0821

60,8212

860

580,8805

5808,8048

90

6,3617

63,6173

880

608,2123

6082,1234

92

6,6476

66,4761

900

636,1725

6361,7251

94

6,9398

69,3978

920

664,7610

6647,6101

96

7,2382

72,3823

940

693,9778

6939,7782

98

7,5430

75,4296

960

723,8229

7238,2295

100

7,8540

78,5398

980

754,2964

7542,9640

1000

785,3982

7853,9816

Объём воды в трубе, таблица, примеры расчёта, формула

Проектирование системы отопления, водопровода и даже канализации часто требует провести точный расчет объема трубы, и как это сделать, а главное, зачем это делать, знают не все. Прежде всего, объём трубы позволяет выбрать нужное отопительное или насосное оборудование, резервуары для воды или теплоносителя, просчитать габариты, которые будет занимать система трубопроводов, что в условиях тесных или подвальных помещений важно. Также объем теплоносителей может сильно отличаться из-за разной плотности жидкостей, поэтому и диаметры труб для води и, например, антифриза, могут быть разными.

Калькулятор

Расчет объема



К тому же, антифриз может поступать в продажу разбавленным или концентрированным, что также влияет на расчеты и конечный результат. Разбавленный антифриз замерзает при -300С, неразбавленный будет работать и при -650С.

Формулы расчетов

Самый простой способ рассчитать объем трубы – воспользоваться онлайн сервисом или специальной десктопной (настольной) программой. Второй способ – вручную, и для этого понадобится обычный калькулятор, линейка и штангенциркуль, которым измеряют внутренний и наружный радиусы трубы (на всех чертежах и схемах радиус обозначается символом R или r). Можно воспользоваться значением диаметра (D или d), который вычисляется по простой формуле: R x 2 или R2. Чтобы вычислить объем воды в трубе в кубах, также понадобится узнать длину цилиндра L (или l).

Измерение внутреннего радиуса позволит узнать, сколько воды или другой жидкости в цилиндре. Результат отражается в кубических метрах. Знать наружный диаметр трубы необходимо для расчета габаритов того места, где будет прокладываться трубопровод.



Последовательность расчетов такова: сначала узнаю́т площадь сечения трубы:

  1. S = R x ∏;
  2. Площадь цилиндра – S;
  3. Радиус цилиндра – R;
  4. ∏ – 3,14159265.

Результат S умножают на длину L трубы – это и будет полный рассчитанный объем. Расчет объема по сечению и длине цилиндра выглядит так:

  1. Vтр = Sтр x Lтр;
  2. Объем цилиндра – Vтр;
  3. Площадь цилиндра – Sтр;
  4. Длина цилиндра – Lтр.

Пример:

  1. Стальная труба Ø = 0,5 м, L = 2 м;
  2. Sтр = (Dтр / 2) = ∏ х (0,5 / 2) = 0,0625 м2.

Конечная формула, как рассчитать объем трубы, будет выглядеть следующим образом:

V = H х S = 2 х 0,0625 = 0,125 м3;

Где:

H – толщина стенки трубы.
Толщина стенок любой трубы


Эта формула позволяет узнать, как посчитать объем трубы с любыми заданными параметрами и из любого материала, а также отдельные участки составного трубопровода. Чтобы не путаться в параметрах результатов, необходимо сразу выражать их в одних и тех же единицах, например, в метрах и кубических метрах, или в сантиметрах и кубических сантиметрах. Из компьютерных программ для начинающих пользователей или для тех, кто предполагает проводить одноразовые расчеты, можно предложить VALTEC. PRG, Unitconverter, Pipecalc и другие.

Как вычислить площадь поперечного сечения трубы

Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:

Sтр = ∏ х R2;

Где:

  1. R – внутренние радиус трубы;
  2. ∏ – постоянная величина 3,14.

Пример:

Sтр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, Sтр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.

Параметры трубопровода



Площадь сечения профилированной трубы Sпр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:

Sпр = a х b;

Где:

a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр Sпр = 40 мм х 60 мм = 2400 мм2 (20 см2, или 0,002 м2).

Как рассчитать объем воды в водопроводной системе

Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла. Котел отопления.

Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много.
Геометрические параметры алюминиевых радиаторов



Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.

В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:

Ø внутр, мм Vвнутр 1 погонного метра трубы, л Vвнутр 10 погонных метров трубы, л
4,0 0,0126 0,1257
5,0 0,0196 0,1963
6,0 0,0283 0,2827
7,0 0,0385 0,3848
8,0 0,0503 0,5027
9,0 0,0636 0,6362
10,0 0,0785 0,7854
11,0 0,095 0,9503
12,0 0,1131 1,131
13,0 0,1327 1,3273
14,0 0,1539 1,5394
15,0 0,1767 1,7671
16,0 0,2011 2,0106
17,0 0,227 2,2698
18,0 0,2545 2,5447
19,0 0,2835 2,8353
20,0 0,3142 3,1416
21,0 0,3464 3,4636
22,0 0,3801 3,8013
23,0 0,4155 4,1548
24,0 0,4524 4,5239
26,0 0,5309 5,3093
28,0 0,6158 6,1575
30,0 0,7069 7,0686
32,0 0,8042 8,0425

Параметры пластиковых труб



Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.

Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной.
Десктопная программа для расчетов объема



Условный проход Наружный диаметр Толщина стенки труб Масса 1 м труб, кг
Легких Обыкновенных Усиленных Легких Обыкновенных Усиленных
6 10,2 1,8 2,0 2,5 0,37 0,40 0,47
8 13,5 2,0 2,2 2,8 0,57 0,61 0,74
10 17,0 2,0 2,2 2,8 0,74 0,80 0,98
15 21,3 2,35 1,10
15 21,3 2,5 2,8 3,2 1,16 1,28 1,43
20 26,8 2,35 1,42
20 26,8 2,5 2,8 3,2 1,50 1,66 1,86
25 33,5 2,8 3,2 4,0 2,12 2,39 2,91
32 42,3 2,8 3,2 4,0 2,73 3,09 3,78
40 48,0 3,0 3,5 4,0 3,33 3,84 4,34
50 60,0 3,0 3,5 4,5 4,22 4,88 6,16
65 75,5 3,2 4,0 4,5 5,71 7,05 7,88
80 88,5 3,5 4,0 4,5 7,34 8,34 9,32
90 101,3 3,5 4,0 4,5 8,44 9,60 10,74
100 114,0 4,0 4,5 5,0 10,85 12,15 13,44
125 140,0 4,0 4,5 5,5 13,42 15,04 18,24
150 165,0 4,0 4,5 5,5 15,88 17,81 21,63

Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.

Внутренний объем погонного метра трубы в литрах — таблица. Внутренний диаметр трубы 4-1000 мм. Масса воды в трубе. Сколько нужно воды или антифриза или теплоносителя или, там, вазелина;) … для наполнения

































































Внутренний

диаметр, мм

Объем внутр. 1 м трубы,

литров = масса воды в 1 м, кг

Объем внутр. 10 м трубы,

литров = масса воды в 10 м, кг

Внутренний

диаметр, мм

Объем внутр. 1 м трубы,

литров = масса воды в 1 м, кг

Объем внутр. 10 м трубы,

литров = масса воды в 10 м, кг

4

0,0126

0,1257

105

8,6590

86,5901

5

0,0196

0,1963

110

9,5033

95,0332

6

0,0283

0,2827

115

10,3869

103,8689

7

0,0385

0,3848

120

11,3097

113,0973

8

0,0503

0,5027

125

12,2718

122,7185

9

0,0636

0,6362

130

13,2732

132,7323

10

0,0785

0,7854

135

14,3139

143,1388

11

0,0950

0,9503

140

15,3938

153,9380

12

0,1131

1,1310

145

16,5130

165,1300

13

0,1327

1,3273

150

17,6715

176,7146

14

0,1539

1,5394

160

20,1062

201,0619

15

0,1767

1,7671

170

22,6980

226,9801

16

0,2011

2,0106

180

25,4469

254,4690

17

0,2270

2,2698

190

28,3529

283,5287

18

0,2545

2,5447

200

31,4159

314,1593

19

0,2835

2,8353

210

34,6361

346,3606

20

0,3142

3,1416

220

38,0133

380,1327

21

0,3464

3,4636

230

41,5476

415,4756

22

0,3801

3,8013

240

45,2389

452,3893

23

0,4155

4,1548

250

49,0874

490,8739

24

0,4524

4,5239

260

53,0929

530,9292

26

0,5309

5,3093

270

57,2555

572,5553

28

0,6158

6,1575

280

61,5752

615,7522

30

0,7069

7,0686

290

66,0520

660,5199

32

0,8042

8,0425

300

70,6858

706,8583

34

0,9079

9,0792

320

80,4248

804,2477

36

1,0179

10,1788

340

90,7920

907,9203

38

1,1341

11,3411

360

101,7876

1017,8760

40

1,2566

12,5664

380

113,4115

1134,1149

42

1,3854

13,8544

400

125,6637

1256,6371

44

1,5205

15,2053

420

138,5442

1385,4424

46

1,6619

16,6190

440

152,0531

1520,5308

48

1,8096

18,0956

460

166,1903

1661,9025

50

1,9635

19,6350

480

180,9557

1809,5574

Внутренний

диаметр, мм

Объем внутр. 1 м трубы,

литров = масса воды в 1 м, кг

Объем внутр. 10 м трубы,

литров = масса воды в 10 м, кг

Внутренний

диаметр, мм

Объем внутр. 1 м трубы,

литров = масса воды в 1 м, кг

Объем внутр. 10 м трубы,

литров = масса воды в 10 м, кг

52

2,1237

21,2372

500

196,3495

1963,4954

54

2,2902

22,9022

520

212,3717

2123,7166

56

2,4630

24,6301

540

229,0221

2290,2210

58

2,6421

26,4208

560

246,3009

2463,0086

60

2,8274

28,2743

580

264,2079

2642,0794

62

3,0191

30,1907

600

282,7433

2827,4334

64

3,2170

32,1699

620

301,9071

3019,0705

66

3,4212

34,2119

640

321,6991

3216,9909

68

3,6317

36,3168

660

342,1194

3421,1944

70

3,8485

38,4845

680

363,1681

3631,6811

72

4,0715

40,7150

700

384,8451

3848,4510

74

4,3008

43,0084

720

407,1504

4071,5041

76

4,5365

45,3646

740

430,0840

4300,8403

78

4,7784

47,7836

760

453,6460

4536,4598

80

5,0265

50,2655

780

477,8362

4778,3624

82

5,2810

52,8102

800

502,6548

5026,5482

84

5,5418

55,4177

820

528,1017

5281,0173

86

5,8088

58,0880

840

554,1769

5541,7694

88

6,0821

60,8212

860

580,8805

5808,8048

90

6,3617

63,6173

880

608,2123

6082,1234

92

6,6476

66,4761

900

636,1725

6361,7251

94

6,9398

69,3978

920

664,7610

6647,6101

96

7,2382

72,3823

940

693,9778

6939,7782

98

7,5430

75,4296

960

723,8229

7238,2295

100

7,8540

78,5398

980

754,2964

7542,9640

1000

785,3982

7853,9816

Внутренний

диаметр, мм

Объем внутр. 1 м трубы,

литров = масса воды в 1 м, кг

Объем внутр. 10 м трубы,

литров = масса воды в 10 м, кг

Внутренний

диаметр, мм

Объем внутр. 1 м трубы,

литров = масса воды в 1 м, кг

Объем внутр. 10 м трубы,

литров = масса воды в 10 м, кг

Полипропиленовые трубы: какой диаметр выбрать

Разновидности полипропиленовых труб

ППР трубы классифицируют по исходному сырью:

  • PPR – Изготавливают из статического сополимера пенопропилена. Готовое изделие устойчиво к перепадам температуры, а также механическим воздействиям, поэтому они более пригодны для водопроводных, отопительных и канализационных систем. Диаметр колеблется от 20 до 110 мм;
  • PPH – Для повышения прочности изделий к полипропилену добавляют антистатики, антипирены и нуклеаторы. Трубы с большим диаметром используют при монтаже наружной водопроводной, дренажной и вентиляционной системы. Для систем отопления данная разновидность не подходит;
  • PPB (блок-сополимер) – Сырье состоит из блоков микромолекул полимера различного состава, которые выстроены в нужном порядке. Изделия получаются стойкими к механическим воздействиям, в связи с этим их широко используют для теплых полов или систем ХВС;
  • PPs (полифенилсульфид)Полимер высокого качества, который имеет особое строение молекул. Материал долговечный, прочный, стойкий к высоким температурам и нагрузкам. Область применения – Холодное водоснабжение и ГВС, вентиляционные и отопительные системы. Диаметр колеблется от 20 до 1200 мм.

Разные диаметры и что к ним подключать

Полипропиленовые трубы имеют следующие наружные диаметры:

  • 20 – Допускается подключать один радиатор или до 5 штук радиаторов с максимальной мощностью до 7 кВт;
  • 25  – Возможно подключение нескольких радиаторов, но не более 8 штук с тепловой мощностью до 11 кВт;
  • 32 – В зависимости от мощности, при таком параметре можно подключить один этаж или весь жилой дом, но, как правило, не более 12 радиаторов отопления с мощностью до 19 кВт в сумме;
  • 40 – Подключение всего дома, 20 радиаторов с мощностью до 30 кВт.

Выбор трубы по давлению

  • PN10 – допустимое рабочее давление 10 бар. Используют при монтаже холодного водоснабжения
  • PN20 – Предельно допустимое рабочее давление 20 бар. Подходящий вариант, чтобы подвести холодное и горячее водоснабжение с нагреванием до температуры 80 С.
  • PN25 – Допустимое рабочее давление не более 25 бар. Используется армированный полипропилен. Оптимально подойдет для устройства ГВС, отопительной системы с температурой теплоносителя до 95 С. Изделие выполнено в несколько слоев, что повышает стойкость к высоким температурам.

От чего еще зависит выбор диаметра

Диаметр выбирается исходя из тепловой нагрузки в системе отопления или от количества подключенных точек водоразбора в системах ХВС и ГВС, давления.

Обычно для основной трубы используют величину сечения в 32 мм. Для подводов к приборам берут изделия с D 20-25 мм. Исходя из толщины стенок трубы, определяется внутренний диаметр.

Для систем ХВС и ГВС обычно используют трубопроводы с D 20-25 мм. Для стояков оптимально использовать D 32-40 мм.

Внутренний диаметр определяется исходя из потребностей конкретной системы. На это влияет ряд факторов:

  • Давление во всей системе;
  • Наличие и количество отводов и стыковочных мест;
  • Какое использовалось сырье при производстве полипропиленовых трубок;
  • Длина трубопровода

При выборе нужно учитывать множество моментов – в какой системе будут использоваться трубы и какое в ней рабочее давление. Например, трубы для системы отопления и для ХВС будут отличаться.

Как правильно выбрать диаметр для магистрали

С особой ответственностью нужно подбирать сечение ППР трубам, которые будут устанавливаться в многоквартирных домах. Каким будет диаметр, зависит от потребления воды и рассчитывается на этапе проектирования дома.

Обычно в зданиях с большим количеством квартир используют:

  • В домах с 5 этажами для стояков оптимальный d 32 мм;
  • Для разводки внутри квартир подходит d 20 мм;
  • Для стояков в зданиях с 9 и более этажностью используют d 40 или 50 мм.

В квартирах или частных домах точно рассчитывать величину сечения не требуется. Она рассчитывается исходя из длины трубопровода:

  • Если длина трубопровода до 10 м, следует брать величину 20 мм;
  • При длине, колеблющейся между 10 и 20 м, оптимально 25 мм;
  • Если длина более 30 метров, то 32 мм.

Трубы диаметром более 32 миллиметров принято использовать в монтаже стояков.

Какое количество тепла должен раздавать трубопровод

Например, стоит многоквартирный дом площадью 250 кв метров, который постоянно отапливается и зимой теряет тепло по 1 кВт мощности с каждой площади в 10 кв метров. Чтобы обогреть дом, используют максимальную мощность 25 кВт.

В этом доме применяется двухтрубная система отопления. По одной трубе транспортируется горячий теплоноситель, по другой охлажденный теплоноситель подается в котельную. К трубам подключены радиаторы.

От котла до межэтажного коллектора подается тепловая мощность 25 кВт. Магистральные трубы в данном случае нужно использовать с внутренним размером сечения от 26,6 миллиметров. Это нужно для того чтобы скорость теплоносителя составляла не более 0,6 м/c. Таким образом, подойдет полипропиленовая трубка с наружным диаметром 40 мм.

От коллектора к первому этажу поступает тепловая мощность 15 кВт. Скорость передвижения теплоносителя будет меньше 0,6 м/с. Поэтому внутренний диаметр будет составлять 21,2 мм. Таким образом, оптимальный наружный диаметр в конкретном случае будет ровняться 32 мм.

Как правило, для любых радиаторов с мощностью не более 2 кВт монтируют трубы с наружным d 20 мм.

Из всего сказанного можно сделать вывод, что выбор диаметра не такое уж сложное занятие. Выбирать приходится из стандартных размеров. В системах, где насчитывается около 10 радиаторов, обычно устанавливают полипропиленовые трубки с наружным диаметром 25 на площадь одного крыла, 20 на радиатор и 32 на магистральные трубы.

Чтобы купить полипропиленовые трубы подходящего диаметра, перейдите в каталог продукции, разделы канализации и водоснабжения.

Труба полипропиленовая размеры: таблица диаметров

Автор Монтажник На чтение 2 мин Просмотров 15.2к. Обновлено

Труба полипропиленовая выпускается в прямых отрезках длиной от 2 до 4 метров диаметром от 16 до 160 мм. Правда в Российской Федерации более распространена труба полипропиленовая размеры которой имеет диаметры от 20 до 110 мм. Диаметры 125, 140 и 160 мм менее редки их производят один или два завода на всю страну.

Труба полипропиленовая размеры которой 16 мм является редкостью и, как правило, используется для прокладки в системах водяных теплых полов и чаще всего выпускается в рулонах по 160 метров. Но опять же для теплых полов 16 мм применяют чаще трубы из сшитого полиэтилена (PEX) она более гибкая и не боится высоких температур.

Размеры полипропиленовых труб, как и все трубы изготовленные из термопластов, рассчитываются по наружному диаметру. Это важно помнить, что если стальная труба имеет размер 16 мм, то полипропиленовая — 20 мм. Если прямой фитинг для стальной трубы имеет размер 16 х 1/2″, то полипропиленовая прямоходная муфта (т.е. без сужения и расширения прохода) будет иметь размер 20 х 1/2″ мм. Из чего следует: 20 мм — это наружный диаметр полипропиленовой трубы, а 1/2″ это внутренний диаметр прохода жидкости.

Иногда, по согласованию с потребителем, допускается изготовление труб другой длины и других предельных отклонений. Фитинги для соединения труб имеют те же размеры, что и трубы. Если труба имеет маркировку 20, 25 и т. д. мм, то и фасонные части со стороны пластика тоже должны быть этих размеров.

Труба полипропиленовая PN10, PN20 размеры:

Труба полипропиленовая для воды

PN 20

Размер,

мм

D, мм

S, мм

d, мм

PN 10

Размер,

мм

D, мм

S, мм

d, мм

16х2,7

16

2,7

10,6

20х3,4

20

3,4

13,2

20х1,9

20

1,9

16,2

25х4,2

25

4,2

16,6

25х2,3

25

2,3

20,4

32х5,4

32

5,4

21,2

32х3,0

32

3,0

26,0

40х6,7

40

6,7

26,6

40х3,7

40

3,7

32,6

50х8,4

50

8,4

33,2

50х4,6

50

4,6

40,8

63х10,5

63

10,5

42,0

63х5,8

63

5,8

51,4

75х12,5

75

12,5

50,0

75х6,9

75

6,9

61,2

90х15,0

90

15,0

60,0

90х8,2

90

8,2

73,6

110х18,4

110

18,4

73,2

110х10

110

10,0

90,0

Армированная полипропиленовая труба PN25 размеры:

Труба полипропиленовая армированная

D, мм

D1, мм

D2, мм

S, мм

20

13,2

21,2

4,0

25

16,6

26,2

4,8

32

21,2

33,2

6,0

40

26,6

41,4

7,4

50

33,2

52,5

9,1

63

42,0

65,9

11,3

75

50,0

77,9

13,3



Трубы — Содержание воды — Вес и объем

Размер трубы
(внутренний диаметр)

(дюйм)

Содержание воды
Объем Вес
(фунт / фут)
Объем / вес
(дюйм 3 / фут) (галлонов / фут) (литр / м, кг / м)
1 / 4 0. 59 0,003 0,02 0,030
3/8 1,33 0,006 0,05 0,074
1/2 2,36 0,010 0,09 0,13
3/4 5,30 0,023 0,19 0,28
1 9,43 0,041 0,34 0,51
1 1/4 14.7 0,064 0,53 0,79
1 1/2 21,2 0,092 0,77 1,1
2 37,7 0,163 1,36 2,0
2 1/2 58,9 0,255 2,13 3,2
3 84,8 0,367 2,31 3,4
4 150.8 0,653 5,44 8,1
5 235,6 1,02 8,50 13
6 339,3 1,47 12,2 18
603,2 2,61 21,8 32
10 942,5 4,08 34,0 51
12 1357. 2 5,88 49,0 73
15 2120,6 9,18 76,5 114
  • 1 фунт / фут = 1,49 кг / м
  • 1 США) / фут = 12,4 л / м

Обратите внимание, что для большинства труб номинальный размер не равен внутреннему диаметру. Для получения точных объемов — проверьте документацию на трубы или стандарт — и используйте калькулятор ниже.

Объемный вес для других жидкостей может быть рассчитан с учетом плотности.

Пример — содержание воды в трубе

Объем воды в трубе 12 м длиной 2 дюйма можно рассчитать как

(2,0 л / м) (12 м)

= 24 литра

Трубы — Калькулятор объема

Этот калькулятор можно использовать для расчета объема воды или других жидкостей в трубах. Калькулятор является универсальным и может использоваться для любых единиц, если единицы измерения согласованы. Если введено м результат м 3 / м и так далее.

Внутренний диаметр трубы (м, мм, футы, дюймы …)

Для других единиц измерения используйте конвертер объема в левом столбце.

Калькулятор объема трубы — Дюймовый калькулятор

Рассчитайте объем трубы с учетом ее внутреннего диаметра и длины. Калькулятор также найдет, сколько весит этот объем воды.

Как определить объем трубы

Объем жидкости в трубе можно определить по внутреннему диаметру трубы и ее длине.Чтобы оценить объем трубы, используйте следующую формулу:

объем = π × d 2 4 × h

Таким образом, объем трубы равен пи, умноженному на диаметр трубы d в квадрате на 4, умноженный на длину трубы h .

Эта формула получена из формулы объема цилиндра, которую также можно использовать, если известен радиус трубы.

объем = π × r 2 × ч

Найдите диаметр и длину трубы в дюймах или миллиметрах. Воспользуйтесь нашим калькулятором футов и дюймов, чтобы рассчитать длину в дюймах или миллиметрах.

Если вы не знаете, каков внутренний диаметр трубы, но знаете, какой наружный диаметр, обратитесь к таблицам общих размеров трубы, чтобы найти наиболее вероятный внутренний диаметр вашей трубы.

Введите значения длины и диаметра в формулу выше, чтобы рассчитать объем трубы.

Пример: вычислить объем трубы диаметром 2 дюйма и длиной 50 футов


длина = 50 ′ × 12 = 600 ″
объем = π × 2 2 4 × 600 ″
объем = 3.1415 × 44 × 600 ″
объем = 3,1415 × 1 × 600 ″
объем = 1885 дюймов 3

Объем и вес воды для обычных размеров труб

Объем и вес воды на фут для обычных размеров труб
Размер трубы Том Масса
дюйм дюйм 3 / фут галлонов / фут фунт / фут
1 / 8 0. 1473 дюйм 3 0,000637 галлонов 0,005323 фунтов
1 / 4 0,589 дюйма 3 0,00255 галлона 0,0213 фунтов
3 / 8 1,325 дюйма 3 0,005737 галлона 0,0479 фунтов
1 / 2 2.356 дюйм 3 0,0102 галлона 0.0852 фунтов
3 / 4 5,301 дюйм 3 0,0229 галлона 0,1916 фунтов
1 ″ 9,425 дюйма 3 0,0408 галлона 0,3407 фунтов
1 1 / 4 14,726 дюйм 3 0,0637 галлона 0,5323 фунтов
1 1 / 2 21. 206 в 3 0,0918 галлона 0,7665 фунтов
2 ″ 37,699 дюйм 3 0,1632 галлона 1,363 фунтов
2 1 / 2 58,905 дюйм 3 0,255 галлона 2,129 фунта
3 ″ 84,823 дюйма 3 0,3672 галлона 3,066 фунтов
4 ″ 150.8 в 3 0,6528 галлона 5,451 фунтов
5 ″ 235,62 дюйма 3 1,02 галлона 8,517 фунтов
6 ″ 339,29 дюйма 3 1,469 галлона 12,264 фунта
Объем и вес воды на метр для обычных метрических размеров труб
Размер трубы Том Масса
мм мм 3 / м л / м кг / м
6 мм 28274 мм 3 0. 0283 л 0,0283 кг
8 мм 50265 мм 3 0,0503 л 0,0503 кг
10 мм 78 540 мм 3 0,0785 л 0,0785 кг
15 мм 176715 мм 3 0,1767 л 0,1767 кг
20 мм 314 159 мм 3 0,3142 л 0.3142 кг
25 мм 4

мм 3

0,4909 л 0,4909 кг
32 мм 804 248 мм 3 0,8042 л 0,8042 кг
40 мм 1,256,637 мм 3 1,257 л 1,257 кг
50 мм 1 963 495 мм 3 1,963 л 1,963 кг
65 мм 3 318 307 мм 3 3.318 л 3,318 кг
80 мм 5026548 мм 3 5,027 л 5,027 кг
100 мм 7 853 982 мм 3 7,854 л 7,854 кг
125 мм 12 271 846 мм 3 12,272 л 12,272 кг
150 мм 17 671 459 мм 3 17,671 л 17. 671 кг

Калькулятор дренажа по размеру трубы «Prinsco, Inc.

Калькулятор дренажа по размеру трубы» Prinsco, Inc

Наш калькулятор дренажа был разработан в сотрудничестве с Университетом Миннесоты, чтобы помочь вам в предварительном проектировании и понимании ваших потребностей в дренаже.Мы рекомендуем вам связаться с вашим местным специалистом по проектированию или подрядчиком для получения более конкретных рекомендаций и критериев проектирования.

Эти расчеты основаны на Таблице дренажа пластиковых трубок ASAE EP 260.3 для шероховатости Manning’s Roughness Chart, и их следует использовать только для оценки. Для получения информации о критериях проектирования проконсультируйтесь со специалистом по управлению водным пространством.

= Определение

Рассчитать по площади

Обновите браузер

Вы используете устаревший браузер.

Для оптимальной работы с веб-сайтом Prinsco, пожалуйста, подумайте об обновлении браузера.

Калькулятор объема воды в трубах из ПВХ и полного веса воды

Этот калькулятор объема воды для трубы из ПВХ определяет объем трубы из ПВХ на основе входного диаметра и длины и вычисляет общий вес при заполнении водой.

Собранный комплект тайника для выживания с трубкой из ПВХ длиной 2 фута

Калькулятор объема и веса воды для труб из ПВХ

Титуса Нельсона, PE

Изобретатель копателя Holey-Moley

Используйте следующий калькулятор объема и веса воды для труб из ПВХ , чтобы определить объем стандартной трубы из ПВХ, определить, сколько воды она будет удерживать, и ее вес.Выходные данные выражаются в (кубических дюймах) и (кубических футах). Кроме того, указывается объем в галлонах, а также его общий вес при заполнении водой. Входные значения диаметра трубы относятся к стандартным доступным диаметрам трубы.

Кэш-тубусы из ПВХ

идеально подходят для хранения воды. Благодаря простой крышке с уплотнительным кольцом и герметичной крышке новый контейнер будет удерживать воду в течение длительного периода времени. Калькулятор, представленный ниже, особенно актуален и прост в использовании для проектирования аварийного резервуара для воды. Просто введите диаметр и длину трубы, и вы точно будете знать, сколько воды она выдержит.

Попробуй. Введите 6 дюймов для диаметра трубы и 24 дюйма для длины. Вы можете сделать это из нашего набора пробирок для выживания , предлагаемого в виде набора. Вы увидите, что одна только часть трубы вмещает 2,86 галлона. Не так уж плохо для контейнера, который можно быстро взять и уйти.

Калькулятор объема и веса воды для труб из ПВХ

Этот калькулятор выводит объем отверстия в кубических футах и ​​галлонах, вес почвы в фунтах на основе выбранной плотности почвы и входных размеров отверстия.Он также обеспечивает удаленный объем почвы на основе выбранных факторов набухания почвы.

Ввод

1. Выберите диаметр трубы (дюймы)

2. Введите длину трубы (дюймы)

Выход (объем)

1. Объем трубы (кубические дюймы)

2. Объем трубы (кубические футы)

3. Объем трубы (галлоны)

Выход (вес)

4. Вес воды в целой трубе (фунты)

Расчет размера трубы спринклерной системы с помощью таблицы

ОСНОВНЫЕ ПРАВИЛА

Первый совет, который может спасти вас!

В случае сомнений всегда используйте трубу большего диаметра!

Использование трубы большего диаметра ничему не повредит.Период. Если вы не уверены, использовать ли трубу 3/4 ″ или 1 ″, вам следует использовать 1 ″. Использование трубы большего размера ВСЕГДА является самым безопасным выбором.

Нет, у меня нет акций производителя оросительных труб, и я не получаю откатов за проталкивание большей трубы! В отличие от одежды, трубка никогда не может быть «слишком большой». Вопреки тому, что может показаться правдой, нагнетание воды в трубу меньшего размера УМЕНЬШАЕТ давление воды и ухудшает производительность оросителя. Это связано с тем, что меньшая труба создает большую потерю давления из-за трения и турбулентности, когда вода течет через нее. Это еще один из трудных для понимания принципов гидравлики! Просто помните, что когда дело доходит до трубы, больше — лучше! Меня всегда удивляло, сколько продавцов ирригационного оборудования не знают этих элементарных правил полива. У меня были клиенты, которые рассказывали мне, что им посоветовали использовать трубу меньшего размера, чтобы поддерживать давление, сотрудники службы технической поддержки некоторых крупных производителей спринклерных систем. Это позор индустрии!

Итак, еще раз, чтобы просверлить себе голову — вы не уменьшаете размер трубы, чтобы поддерживать давление вверх или вниз, если на то пошло.Это совершенно, совершенно неправильно. Причина, по которой мы используем трубу меньшего размера, — это экономия денег. И это, конечно, веская причина! Для тех, кто хочет более подробностей по этому поводу, внизу этой страницы есть очень скучное научное объяснение.

Это труба или трубка? По большей части я использую термин «труба», а не «труба» на этой странице и в других местах. Моя дурная привычка (обратите внимание, что, внимательно прочитав, вы обнаружили одну из моих ошибок!) Разница в том, из какого материала они сделаны.Сталь и пластик ПВХ обычно называют трубами. Полиэтилен, PEX и медь обычно называют трубкой. Я часто лажу и называю трубку трубой! 🙂

ИСПЫТАТЕЛЬНЫЙ МЕТОД И ОШИБКА ДЛЯ ОПРЕДЕЛЕНИЯ РАЗМЕРА БОКОВОЙ ТРУБЫ С ПОМОЩЬЮ ТАБЛИЧКИ

Этот метод включает в себя испытание труб различных размеров до тех пор, пока не будет найдено подходящее сочетание.

Определения, которые вам необходимо знать:

Боковая труба : все трубы между регулирующим клапаном и спринклерными головками.

Магистраль: Труба, идущая от источника воды к регулирующим клапанам.

Регулирующий клапан: Клапан, который включает и выключает группу спринклеров. Чаще всего это электрический клапан, управляемый таймером.

Контур клапана: один клапан и все трубы, фитинги и спринклерные головки после него. Другими словами, все спринклерные головки, которые начинают работать при включении клапана, являются частью одной цепи клапана.

галлонов в минуту: галлонов в минуту, мера расхода воды. Используется преимущественно в США.

PSI: фунтов на квадратный дюйм, мера давления воды. Используется преимущественно в США.

Вам понадобится табличный калькулятор потерь на трение.
Вот страница с калькуляторами почти для каждого типа труб: Таблицы калькулятора потерь на трение
Возьмите соответствующую таблицу для того типа трубы, который вы планируете использовать.

Теперь вы просто вводите соответствующие данные для каждой секции трубы в калькулятор, а затем считываете общую потерю давления в нижней части таблицы.Если потеря давления слишком велика, попробуйте увеличить один из отрезков трубы. Калькулятор также покажет вам скорость воды в каждой секции трубы и предупредит вас, если скорость слишком высока.

Подробные инструкции:

Лучший способ научить этому — это, вероятно, познакомить вас с парой примеров.

Если я могу предложить, загрузите электронную таблицу для Cl200 PVC сейчас и откройте ее в отдельном окне.Затем подумайте о каждом шаге, введите значения, которые я показываю, в электронную таблицу и попытайтесь воспроизвести то, что я делаю в приведенных ниже примерах. Что-то в этом действительно помогает задействовать мозги людей. Люди говорят мне, что прочитали это дважды и все еще не понимают, когда просто читают, но как только они на самом деле ПОПРОБУЮТ это, это внезапно обретает смысл. Это называется обучением на практике и считается лучшим методом обучения. Этот процесс прост, ОДНАКО, он неочевиден и звучит нелогично для тех, кто не обучен гидравлике.

Простой пример:

Пример плана

На рисунке выше показан пример очень простой схемы клапана с 5 спринклерными головками. В этом примере спринклеры расположены на расстоянии 15 футов друг от друга, и каждый спринклер использует 3,7 галлона воды в минуту. Красные числа на эскизе — это общий расход воды для каждой секции трубы в галлонах в минуту.
Предположим, мы хотим использовать трубу из ПВХ Cl200 и хотим, чтобы в наших боковых трубах максимальная общая потеря давления составляла 4 фунта на квадратный дюйм.

Если вы работаете с Руководством по проектированию спринклера, максимальная общая потеря давления вводится в форму проектных данных в разделе Таблица потерь давления .Там вы увидите введенную вами цифру под названием «_____ PSI — Laterals». Это максимальная потеря PSI для боковых стволов, используйте это число здесь. В случае сомнений, 3 фунта на квадратный дюйм — это достаточно безопасное значение для большинства спринклерных систем.

Если вы не понимаете, как рассчитать расход воды в каждой секции (красные цифры), вам следует взглянуть на страницу компоновки спринклерных труб.
Помните, что максимальная общая потеря давления между клапаном и последней спринклерной системой НЕ должна превышать 20% рабочего давления спринклерной головки.
Пример: рабочее давление спринклера 20 PSI. 20 x 0,20 = максимальная потеря давления 4 фунта / кв. Дюйм на боковых сторонах контура.
Если вы не понимаете потери давления при орошении, см. Раздел «Потери давления и выбор спринклерного оборудования».
Для получения информации о типах труб (Cl200, поли и т. Д.) См. Боковые трубы оросительной системы.

Чтобы использовать калькулятор потерь на трение в электронной таблице для определения потерь давления:

  1. Загрузите и откройте Калькулятор потерь на трение.
  2. В таблице есть строка для каждого участка трубы. Итак, для этого примера вы введете данные для 5 секций трубы.
  3. Начните с участка трубы, ближайшего к клапану, как участок № 1, и дойдите до самой дальней спринклерной головки.
  4. Начните с выбора трубы 3/4 ″ для трубы или размера трубы для всех секций. (См. «Почему не 1/2 ″?»)
  5. Введите количество галлонов в минуту для секции трубы.
  6. Введите длину секции трубы.
  7. Используйте коэффициент ошибки 1.1
  8. Перейдите к следующей строке и повторите шаги 4-7 для следующего участка трубы.
  9. Калькулятор электронной таблицы покажет вам скорость и потерю PSI для каждой секции трубы.
  10. Внизу калькулятора отображается общая потеря давления для всех секций вместе взятых.

Вот как выглядит калькулятор электронной таблицы после того, как мы введем данные, запрошенные для каждой из секций трубы, используя пример на скетче выше.

Обратите внимание, что «Сумма всех секций», показанная внизу, превышает максимальный предел в 4 фунта / кв. Дюйм, который мы установили для потери давления.Также обратите внимание, что скорость в двух секциях (выделенных красным) превышает безопасный уровень. Слегка высокая скорость, выделенная желтым цветом, большинством экспертов считается приемлемой, поскольку это боковые трубы. (Уровень предельной скорости был бы неприемлемым в основных направлениях. ) Начните с исправления проблем со скоростью. Чтобы уменьшить скорость на этих участках, нам нужно увеличить размер трубы. Итак, давайте увеличим размер трубы для двух секций, выделенных красным, до 1 дюйма. Вот как это выглядит после изменения:

Теперь скорости в пределах допустимых уровней.Также обратите внимание, что увеличение размеров труб привело к уменьшению потери давления «Сумма всех секций», показанной внизу, до 2,9 фунтов на квадратный дюйм, что значительно ниже нашего максимального уровня в 4 фунта на квадратный дюйм. Это хорошо, больше никаких изменений не нужно. Невозможно, чтобы потеря давления была «слишком низкой». Пока он ниже максимума, это фантастика. Так что же произойдет, если потеря давления все еще будет слишком высокой? Если бы потеря давления по-прежнему была слишком большой, нам нужно было бы попытаться увеличить размер некоторых труб, чтобы снизить потери на трение.

Итак, теперь у нас есть размеры трубы, которые будут работать для каждой секции трубы в нашем отводе. В этот момент меня часто спрашивают, можно ли сделать некоторые из труб 1/2 дюйма, поскольку потеря давления настолько мала? Ответ — да, но, возможно, вы не захотите этого делать. См. Мое объяснение проблем, связанных с использованием трубы 1/2 ″.

Более сложный пример:

Теперь рассмотрим более сложную схему клапана. (Обратите внимание, что этот контур намного больше, чем в типичной системе орошения в жилых помещениях.Для этого потребуется гораздо больше воды, чем доступно в большинстве жилых домов, и он используется только для того, чтобы показать вам пример гораздо более сложной планировки.) Как и в предыдущем примере, мы предположим, что наше максимальное значение потери давления для контура клапана составляет 4 фунта на квадратный дюйм.

Этот контур клапана включает множество путей, по которым может идти вода. Это немного усложняет расчет, поскольку для каждого возможного маршрута, по которому вода может пройти через боковые стволы на пути к последней спринклерной системе на конце трубы, требуется отдельный расчет. Если вы посмотрите на приведенный выше пример, то заметите, что на концах труб находятся 3 спринклера, каждый из которых на конце трубы представляет собой другой путь, по которому может идти вода. Таким образом, в этом контуре их 3 и, следовательно, потребуется 3 отдельных расчета потери давления. На следующем рисунке возможные водные маршруты показаны пурпурным, синим и красным цветами.

Может помочь думать о каждом пути как о кратчайшем пути, по которому может пройти одна капля воды от клапана до последней спринклерной системы на ответвлении трубы.Некоторым людям полезно думать об этом как о дорожной карте и о том, что вы ищете кратчайший путь к каждому из тупиков в конце дороги.

Начните расчеты с самого длинного водного маршрута. В данном случае это будет маршрут, выделенный красным. На этом маршруте 9 участков трубы, для наглядности я обозначил их 1-9. Как и раньше, введите данные этого маршрута в калькулятор и сделайте все трубы размером 3/4 дюйма. Вот как выглядит таблица:

Как видите, ряд участков трубы выделен красным из-за небезопасной скорости. Измените эти участки трубы на трубы большего размера, пока все скорости не будут в пределах безопасных уровней.

Вот итоговая таблица с калькулятором наименьшего возможного диаметра трубы. Однако обратите внимание, что сумма всех секций составляет 4,4 фунтов на квадратный дюйм, что больше, чем наши максимальные 4 фунта на квадратный дюйм:

Итак, нам нужно увеличить некоторые участки трубы, чтобы уменьшить потерю давления (или потерю на трение). Начните с увеличения размера одной из меньших секций трубы. Замена трубы 3/4 дюйма на размер 1 дюйм намного дешевле, чем замена трубы 1 дюйм на 1 1/4 дюйма.Итак, для примера давайте изменим раздел 7 с 3/4 ″ на 1 ″. В результате общее значение всех разделов в нашем примере снизится до 3,77, что ниже максимума в 4 фунта на квадратный дюйм, который мы установили ранее. Так что теперь все хорошо, эти размеры подойдут для выделенного красным водного маршрута.

Теперь мы добавляем размеры труб из электронной таблицы в наш схемный чертеж (обратите внимание, что размеры труб для выделенных красным секций были добавлены на следующем чертеже ниже).

Теперь мы изменим метку наших разделов, чтобы они следовали маршруту, выделенному синим.

Используя выделенный синим водный маршрут, повторите тот же процесс, что и для красного. Введите количество галлонов в минуту и ​​длину трубы для каждого участка в электронной таблице. На этот раз мы уже знаем размеры разделов 1-6, они были введены в электронную таблицу, когда мы делали красную часть. Поэтому мы просто вводим их для новых синих секций 7 и 8, снова используя трубу размером 3/4 дюйма. На калькуляторе электронных таблиц это выглядит так:

Использование трубы диаметром 3/4 дюйма для наших двух новых секций работает хорошо.Скорость безопасна, а сумма всех секций составляет 3,29 фунта на квадратный дюйм, поэтому потеря давления для этого маршрута также находится в пределах установленных нами максимальных 4 фунтов на квадратный дюйм. Напишите размер двух новых участков на чертеже, и маршрут голубой воды готов.

Теперь все, что осталось сделать, это расчеты водного маршрута, выделенного пурпурным цветом. Это делается таким же образом, вводя данные в калькулятор электронной таблицы для каждого участка трубы. Начните с 3/4 дюйма, затем увеличивайте размер, пока скорость не станет безопасной.Затем убедитесь, что сумма всех разделов меньше 4 фунтов на квадратный дюйм, как и раньше. Вот данные, введенные в калькулятор электронной таблицы:

Теперь все, что осталось, это вставить размеры наших боковых труб из электронных таблиц в чертеж контура клапана.

Готово! Таким образом, потеря давления для всего контура такая же, как и для самого высокого водного пути. В этом случае красный маршрут был самым высоким при 3,77 фунтов на квадратный дюйм. Таким образом, потеря давления для показанного здесь бокового контура равна 3.77 фунтов на квадратный дюйм.

В этот момент меня часто спрашивают, почему потери давления «Суммарные потери давления на всех участках» для всех трех маршрутов не складывались вместе? Потеря давления для красного маршрута составляла 3,77 фунта / кв. Дюйм, для синего участка — 3,29 фунта / кв. Так что путаница в том, что кажется, что должна быть полная потеря 10,08 фунтов на квадратный дюйм! Нет, потеря давления для всего отвода составляет 3,77 фунт / кв.дюйм, потеря давления на самом высоком участке. Чтобы понять это, снова подумайте об одной капле воды.Он может перемещаться только по одному маршруту от клапана до самого дальнего дождевателя. Он не собирается возвращаться назад и пробовать другой маршрут! Таким образом, потеря давления для всего контура клапана равна потере давления от клапана до самого дальнего спринклера.

Предыдущая страница учебного пособия Указатель учебного пособия по проектированию дождевателей Следующая страница учебного пособия

Нахождение объема — Метод вытеснения воды | Глава 3: Плотность

  • Покажите учащимся пять стержней одинаковой массы, но разного объема.

    Покажите студентам пять стержней и объясните, что все они имеют одинаковую массу. Затем возьмите самые длинные, средние и самые короткие стержни и напомните учащимся, что у них одинаковая масса.

    Попросите учащихся сделать прогноз:

    • Какой стержень самый плотный? Наименее плотный? Между?

    Студенты могут подумать, что, поскольку масса каждого стержня одинакова, объем каждого стержня должен иметь какое-то отношение к его плотности.Некоторые могут пойти еще дальше и заявить, что стержень наименьшего объема должен иметь наивысшую плотность, потому что такая же масса упакована в наименьший объем. Или что стержень с наибольшим объемом должен иметь наименьшую плотность, потому что та же масса распределена по наибольшему объему.

    Скажите учащимся, что, как и кубики в предыдущем упражнении, им необходимо знать объем и массу каждого образца. Они также рассчитают плотность каждого образца и используют это значение, чтобы выяснить, из какого материала сделан каждый стержень.

  • Покажите анимацию и продемонстрируйте, как измерить объем с помощью метода вытеснения воды.

    Спроектируйте анимацию «Смещение воды».

    Воспроизведите анимацию, демонстрирующую метод вытеснения воды с помощью чашки с водой, градуированного цилиндра и стержня, как это будут делать ученики в задании. Используйте образец темно-серого пластика, чтобы учащиеся могли его лучше рассмотреть.

    Том

    1. Продемонстрируйте, что будут делать студенты, наливая воду из чашки в мерный цилиндр емкостью 100 мл, пока он не достигнет высоты, которая будет покрывать образец.Это «начальный уровень воды».
    2. Сообщите студентам, что поверхность воды в трубке не может быть полностью плоской. Вместо этого поверхность может иметь неглубокую U-образную форму, называемую мениском. При измерении считывайте линию прямо у основания мениска.

    3. Наклоните градуированный цилиндр и медленно опустите образец в воду. Держите градуированный цилиндр вертикально. Запишите уровень воды. Укажите, что это «последний уровень воды».”

    4. Скажите студентам, что вы хотите узнать, насколько изменился уровень воды. Вычтите начальный уровень воды из конечного уровня воды, чтобы найти объем стержня.
    5. Объем пробы = конечный уровень воды — начальный уровень воды.

    6. Студенты могут быть сбиты с толку тем, что единица измерения объема в градуированном цилиндре — миллилитры (мл), когда на предыдущем уроке студенты вычисляли объем в кубических сантиметрах (см 3 ).Объясните учащимся, что 1 мл — это то же самое, что 1 см 3 . Нажмите овальную кнопку на первом экране анимации с пометкой «1 мл = 1 см 3 ».

    Спросите студентов:

    Почему уровень воды повышается, когда вы помещаете образец в воду?
    Объем, который занимает стержень, толкает или вытесняет воду. Единственное место, где может течь вода, — это вверх. Количество или объем вытесненной воды равен объему пробы.
    Равен ли объем пробы окончательному уровню воды?
    Нет. Ученики должны понимать, что объем стержня не равен уровню воды в градуированном цилиндре. Вместо этого объем стержня равен количеству воды, которое поднялось в градуированном цилиндре (количество вытесненной воды). Чтобы определить количество вытесненной воды, ученики должны вычесть начальный уровень воды (60 мл) из конечного уровня воды.
    Какие единицы следует использовать при записи объема пробы?
    Поскольку они будут использовать объем для расчета плотности, учащиеся должны записать объем образца в см. 3 .
    Масса
    Студенческим группам не нужно измерять массу стержней. Масса каждой удочки одинакова, 15 грамм, и она указана в их таблице на листе активности. Им нужно будет измерить объем каждого из пяти различных стержней и рассчитать их плотность. Учащиеся будут использовать свои значения плотности для идентификации каждого стержня.
    Плотность
    Продемонстрируйте, как рассчитать плотность (D = m / v) путем деления массы на объем.Обратите внимание, что ответ будет в граммах на кубический сантиметр (г / см 3 ).

    Раздайте по одному листу деятельности каждому учащемуся.

    Учащиеся запишут свои наблюдения и ответят на вопросы о задании в листе действий. «Объясни это с помощью атомов и молекул» и «Возьми это». Дальнейшие разделы рабочего листа будут заполнены либо в классе, либо в группах, либо индивидуально, в зависимости от ваших инструкций. Посмотрите на версию листа с заданиями для учителя, чтобы найти вопросы и ответы.

    Дайте студентам время ответить на вопросы 1–5 на листе задания перед тем, как приступить к занятию.

  • Попросите учащихся вычислить плотность пяти различных стержней и использовать характерное свойство плотности, чтобы правильно их идентифицировать.

    Примечание. Плотность трех пластиков одинакова, поэтому учащиеся должны быть очень осторожны при измерении их объема методом вытеснения воды.Также сложно измерить объем самого маленького стержня. Намекните учащимся, что он составляет от 1,5 до 2,0 мл.

    Вопрос для расследования

    Можете ли вы использовать плотность, чтобы идентифицировать все пять стержней?

    Материалы для каждой группы

    • Набор из пяти разных стержней одинаковой массы
    • Градуированный цилиндр, 100 мл
    • Вода в стакане
    • Калькулятор

    Подготовка учителей

    • С помощью перманентного маркера отметьте пять стержней буквами A, B, C, D и E. Следите за тем, какая буква соответствует какому образцу, не сообщая учащимся об этом. Если вы используете два или более наборов стержней, обязательно пометьте каждый образец из одного и того же материала одной и той же буквой.
    • После того, как группа обнаружит объем образца, она должна передать этот образец другой группе, пока все группы не найдут объем всех пяти стержней.
    • Для самого длинного образца, который плавает, ученики могут использовать карандаш, чтобы аккуратно протолкнуть образец прямо под поверхность воды, чтобы измерить его полный объем.

    Процедура

    1. Том
      1. Налейте достаточно воды из чашки в градуированный цилиндр, чтобы достичь высоты, покрывающей образец. Прочтите и запишите том.
      2. Слегка наклоните градуированный цилиндр и осторожно поместите образец в воду.
      3. Поставьте мерный цилиндр вертикально на стол и посмотрите на уровень воды. Если образец всплывает, используйте карандаш, чтобы осторожно протолкнуть верхнюю часть образца прямо под поверхность воды. Запишите количество миллилитров для этого конечного уровня воды.
      4. Найдите количество вытесненной воды, вычтя начальный уровень воды из последнего уровня. Этот объем равен объему цилиндра в см. 3 .

      5. Запишите этот объем в таблицу на рабочем столе.
      6. Удалите образец, налив воду обратно в чашку и вынув образец из мерного цилиндра.
    2. Плотность
      1. Рассчитайте плотность по формуле D = m / v. Запишите плотность в (г / см 3 ).
      2. Обменивайтесь образцами с другими группами до тех пор, пока вы не измерите объем и не рассчитаете плотность всех пяти образцов.

        Таблица 2. Объем, масса и плотность для неизвестных A – H
        Образец Начальный уровень воды (мл) Конечный уровень воды (мл) Объем штанг (см 3 ) Масса (г) Плотность (г / см 3 )
        А 15. 0
        Б 15,0
        К 15,0
        Д 15.0
        E 15,0
    3. Определить образцы
      1. Сравните рассчитанные вами значения плотности со значениями в таблице. Затем напишите буквенное название для каждого образца в таблице.

    Примечание. Рассчитанные учащимися плотности могут не совпадать с плотностями, указанными в таблице. Во время работы учеников проверяйте их значения объема, чтобы убедиться, что они используют разницу между конечным и начальным уровнями воды, а не только конечный уровень.

    Таблица 3. Объем, масса и плотность для неизвестных A – H
    Материал Приблизительная плотность (г / см 3 ) Образец (буквы A – E)
    Латунь 8.8
    Алюминий 2,7
    ПВХ 1,4
    Нейлон 1,2
    Полиэтилен 0,94
  • Обсудите, подтверждают ли значения плотности учащихся их прогнозы с самого начала урока.

    Обсудите учащиеся значения плотности для каждого образца. Обратите внимание на то, что разные группы могут иметь разные значения плотности, но большинство значений близки к значениям на диаграмме.

    Спросите студентов:

    Каждая группа измерила объем одних и тех же образцов. По каким причинам группы могут иметь разные значения плотности?
    Студенты должны понимать, что небольшие неточности в измерении объема могут объяснить разницу в значениях плотности.Другая причина в том, что градуированный цилиндр сам по себе не идеален. Так что всегда есть некоторая неопределенность в измерениях.

    Напомните учащимся, что в начале урока они сделали прогноз относительно плотности малой, средней и длинной выборки. Студенты должны были предположить, что самый длинный цилиндр имеет самую низкую плотность, самый короткий цилиндр имеет самую высокую плотность, а средний находится где-то посередине.

    Спросите студентов:

    Был ли ваш прогноз относительно плотности этих трех образцов верным?
    Попросите учащихся взглянуть на свою таблицу со значениями массы, объема и плотности для каждого цилиндра.Попросите их найти взаимосвязь между объемом и плотностью. Студенты должны понимать, что самый короткий цилиндр имеет наибольшую плотность, а самый длинный цилиндр — самую низкую.
    Можно ли сказать, что если два образца имеют одинаковую массу, то образец с большим объемом будет иметь меньшую плотность?
    Да.
    Почему?
    Поскольку образцы имеют одинаковую массу, их объемы дадут вам представление об их плотности в соответствии с уравнением D = m / v.Если в знаменателе указано большее число для объема, плотность будет ниже.
    Справедливо ли сказать, что тот, у которого меньше объем, будет иметь более высокую плотность?
    Да.
    Почему?
    Если в знаменателе указано меньшее значение объема, плотность будет выше.
  • Попросите учащихся посмотреть на размер и массу атомов, чтобы объяснить, почему каждый образец имеет разную плотность.

    Спроецировать изображение Размер и масса атома.

    Скажите студентам, что эта диаграмма основана на периодической таблице элементов, но включает только первые 20 элементов из примерно 100. Показано представление атома для каждого элемента. Для каждого элемента атомный номер выше атома, а атомная масса ниже. Эта диаграмма особенная, потому что она показывает размер и массу атомов по сравнению с другими атомами.

    Примечание: учащиеся могут захотеть узнать больше о том, почему атомы имеют разные атомные номера и разные размеры.Эти вопросы будут рассмотрены в следующих главах, но вы можете сказать им, что атомный номер — это количество протонов в центре или ядре атома. Каждый элемент имеет определенное количество протонов в своих атомах, поэтому каждый элемент имеет свой атомный номер. Разницу в размерах объяснить немного сложнее. У атомов есть положительно заряженные протоны в ядре и отрицательно заряженные электроны, движущиеся вокруг ядра. На самом деле пространство, которое занимают электроны, составляет большую часть размера атома.По мере увеличения числа протонов в атоме увеличивается его масса и сила положительного заряда. Этот дополнительный положительный заряд притягивает электроны ближе к ядру, делая атом меньше. В следующем ряду атомы снова увеличиваются в размерах, потому что больше электронов добавляется в пространстве (на энергетическом уровне) дальше от ядра.

    Сообщите учащимся, что они узнают больше о периодической таблице и атомах в главе 4. Пока все учащиеся должны сосредоточить внимание на размере и массе атомов.

    Скажите студентам, что разницу в плотности между маленькими, средними и большими образцами, которые они измерили, можно объяснить на основе атомов и молекул, из которых они сделаны.

    Проецировать изображение Полиэтилен (самый длинный стержень).

    Полиэтилен состоит из длинных молекул, состоящих только из атомов углерода и водорода. На диаграмме размера и массы атома масса углерода довольно мала, а масса водорода — самая низкая из всех атомов.Эти низкие массы помогают объяснить, почему полиэтилен имеет низкую плотность. Другая причина в том, что эти длинные тонкие молекулы неплотно упакованы вместе.

    Проецировать изображение Поливинилхлорид (стержень средней длины).

    Поливинилхлорид состоит из атомов углерода, водорода и хлора. Если вы сравните поливинилхлорид с полиэтиленом, вы заметите, что в некоторых местах, где есть атомы водорода в полиэтилене, есть атомы хлора. На диаграмме хлор имеет большую массу для своего размера.Это помогает сделать поливинилхлорид более плотным, чем полиэтилен. Плотность различных пластиков обычно обусловлена ​​разными атомами, которые могут быть связаны в углеродно-водородные цепочки. Если это тяжелые атомы для своего размера, пластик будет более плотным; если они легкие для своего размера, пластик будет менее плотным.

    Спроецируйте изображение Латунь (самый короткий стержень).

    Латунь представляет собой комбинацию атомов меди и цинка. Медь и цинк появляются позже в периодической таблице, поэтому они не показаны в таблице, но они оба тяжелые для своего размера.Атомы также очень плотно упакованы. По этим причинам латунь более плотная, чем полиэтилен или поливинилхлорид.

  • Обсудите плотность кальция по сравнению с плотностью серы.

    Попросите учащихся сослаться на иллюстрацию с содержанием кальция и серы на своих листах с заданиями. Объясните, что атом кальция больше и тяжелее атома серы. Но кусок твердой серы более плотный, чем твердый кусок кальция.Плотность серы составляет около 2 г / см 3 , а плотность кальция составляет около 1,5 г / см 3 .

    Спросите студентов:

    На основании того, что вы знаете о размере, массе и расположении атомов, объясните, почему образец серы более плотный, чем образец кальция.
    Несмотря на то, что атом серы имеет меньшую массу, чем атом кальция, гораздо больше атомов серы могут объединяться в определенном пространстве. Это дает серу большую массу на объем, чем кальций, что делает ее более плотной.
  • Недорогой, высокоэффективный материал нового поколения для туманоулавливания полипропилена, легированного диоксидом кремния

  • 1.

    Sun, M., Watson, GS, Zheng, Y., Watson, JA & Liang, A. Смачивающие свойства на наноструктурированных поверхностях крыльев цикады. J. Exp. Биол. 212 , 3148–3155 (2009).

    Артикул

    Google Scholar

  • 2.

    Malik, F. et al. Эффективность сбора росы четырех видов кактусов. Bioinspiration Biomim. 10 , 036005 (2015).

    CAS
    Статья

    Google Scholar

  • 3.

    Zhang, H. et al. Модификация поверхности электропряденого нановолокна из полиакрилонитрила с целью разработки аффинной мембраны для адсорбции ромелаина. Опреснение 256 , 141–147 (2010).

    CAS
    Статья

    Google Scholar

  • 4.

    Azad, M.A. et al. Сбор тумана на полиэтилентерефталатных (ПЭТ) волокнах: влияние поперечного сечения и структуры поверхности. Ленгмюр 33 , 5555–5564 (2017).

    CAS
    Статья

    Google Scholar

  • 5.

    Weinman, C.J. et al. Трехблочный поверхностно-активный блок-сополимер ABC с привитыми этоксилированными фторалкиламфифильными боковыми цепями для противообрастающих применений в морских условиях. Langmuir 25 , 12266–12274 (2009).

    CAS
    Статья

    Google Scholar

  • 6.

    Sundaram, H. S. et al. Не содержащие фтора смешанные амфифильные полимеры на основе боковых цепей PDMS и PEG для удаления загрязнений. Биообрастание 27 , 589 (2011).

    CAS
    Статья

    Google Scholar

  • 7.

    Ndayambaje, G. et al. Адсорбция никеля (II) на полиакрилонитрильных нановолокнах, модифицированных 2- (2′-пиридил) имидазолом. Chem. Англ. J. 284 , 1106–1116 (2016).

    CAS
    Статья

    Google Scholar

  • 8.

    Ахтар, Ф. Х., Кумар, М. и Пайнеманн, К. В. Композитные мембраны Pebax®1657 / оксид графена для улучшенного отделения водяного пара. J. Membr. Sci. 525 , 187–194 (2017).

    CAS
    Статья

    Google Scholar

  • 9.

    Ахтар, Ф.H. et al. Магистрали для молекул воды: взаимодействие между наноструктурой и переносом водяного пара в блок-сополимерных мембранах. J. Membr. Sci. 572 , 641–649642 (2019).

    CAS
    Статья

    Google Scholar

  • 10.

    Костал, Э., Строй, С., Касеманн, С., Матылицкий, В. и Домке, М. Изготовление биомиметических собирающих туман супергидрофильно-супергидрофобных микрорельефов поверхности с использованием фемтосекундных лазеров. Langmuir 34 , 2933–2941 (2018).

    CAS
    Статья

    Google Scholar

  • 11.

    Zhu, H. & Guo, Z. Гибридные материалы с высокой эффективностью сбора воды, вдохновленные жуками пустыни Намиб. Chem. Commun. 52 , 6809–6812 (2016).

    CAS
    Статья

    Google Scholar

  • 12.

    Чжан, Л., Ву, Дж., Hedhili, M. N., Yang, X. & Wang, P. Струйная печать для прямого микрорельефа супергидрофобной поверхности: к поверхностям, собирающим биомиметический туман. J. Mater. Chem. А 3 , 2844–2852 (2015).

    CAS
    Статья

    Google Scholar

  • 13.

    Park, K. C. et al. Конденсат на скользких асимметричных неровностях. Природа 531 , 78–82 (2016).

    CAS
    Статья

    Google Scholar

  • 14.

    Медичи М.Г., Монгрюэль А., Ройон Л. и Бейсенс Д. Краевые эффекты на конденсацию капель воды. Phys. Ред. E 90 , 062403 (2014).

    CAS
    Статья

    Google Scholar

  • 15.

    Виови, Дж. Л., Бейсенс, Д. и Кноблер, Ч. М. Описание масштабирования для нарастания конденсационных структур на поверхностях. Phys. Ред. A 37 , 4965–4970 (1988).

    CAS
    Статья

    Google Scholar

  • 16.

    Gandhidasan, P. & Abualhamayel, H. I. Сбор тумана как источник пресной воды в Королевстве Саудовская Аравия. Water Environ. J. 21 , 19–25 (2007).

    CAS
    Статья

    Google Scholar

  • 17.

    Zhang, L., Zhong, Y., Cha, D. & Wang, P. Самоочищающаяся подводная суперолеофобная сетка для разделения нефти и воды. Sci. Отчет 3 , 2326 (2013).

    Артикул

    Google Scholar

  • 18.

    Pan, Q. & Wang, M. Миниатюрные лодки с поразительной грузоподъемностью, изготовленные из супергидрофобных медных сеток. ACS Appl. Матер. Интерфейсы 1 , 420–423 (2009).

    CAS
    Статья

    Google Scholar

  • 19.

    Cheng, Z., Du, M., Fu, K., Zhang, N. & Sun, K. Регулируемое pH проницаемость воды через наноструктурированную медную сетчатую пленку. ACS Appl. Матер. Интерфейсы 4 , 5826–5832 (2012).

    CAS
    Статья

    Google Scholar

  • 20.

    Wang, C. et al. Простой подход к изготовлению супергидрофобных и суперолеофильных поверхностей для разделения смеси воды и масла. ACS Appl. Матер. Интерфейсы 1 , 2613–2617 (2009 г.).

    CAS
    Статья

    Google Scholar

  • 21.

    Лю Х.С., Чакраборти А. и Луо С. Изготовление микрорельефов на боковых стенках блока из полистирола с термической памятью формы. J. Micromech. Microeng. 20 , 095025 (2010).

    Артикул
    CAS

    Google Scholar

  • 22.

    Ли, А., Мун, М. В., Лим, Х., Ким, В. Д. и Ким, Х. Ю. Сбор воды посредством росы. Langmuir 28 , 10183–10191 (2012).

    CAS
    Статья

    Google Scholar

  • 23.

    Чу, С., Чой, Х. Дж. И Ли, Х. Водосборное поведение наноструктурированных поверхностей с особой смачиваемостью. Заявл. Серфинг. Sci. 324 , 563–568 (2015).

    CAS
    Статья

    Google Scholar

  • 24.

    Korkmaz, S. & Kariper, İ. A. Сбор тумана против нехватки воды. Environ. Chem. Lett. 18 , 361–375 (2020).

    CAS
    Статья

    Google Scholar

  • 25.

    Раут, Х. К., Ранганат, А. С., Баджи, А. и Вуд, К. Л.Иерархическая топография, вдохновленная биологией, для сбора тумана на основе текстуры. Заявл. Серфинг. Sci. 465 , 362–368 (2019).

    CAS
    Статья

    Google Scholar

  • 26.

    Moazzam, P., Tavassoli, H., Razmjou, A., Warkiani, M. E. & Asadnia, M. Сбор тумана с использованием биоинспирированного полидофаминового покрытия и технологии микротехнологий. Опреснение 429 , 111–118 (2018).

    CAS
    Статья

    Google Scholar

  • 27.

    Чин, Дж. Й., Теох, Г. Х., Ахмад, А. Л. и Лоу, С. С., Супергидрофобное поверхностное покрытие на электропряденой полипропиленовой мембране для обработки воды с высоким содержанием соли при мембранной дистилляции. Water Sci. Technol. 82 , 2948–2961 (2020). https://doi.org/10.2166/wst.2020.528.

  • 28.

    Дамак, М. и Варанаси, К. К. Улавливание тумана с помощью электростатического заряда с использованием инжекции пространственного заряда. Sci. Adv. 4 , eaao5323 (2018).

    Артикул
    CAS

    Google Scholar

  • 29.

    Ши, В., Андерсон, М. Дж., Тулкофф, Дж. Б., Кеннеди, Б. С. и Борейко, Дж. Б. Уборка тумана с помощью арф. ACS Appl. Матер. Интерфейсы 10 , 11979–11986 (2018).

    CAS
    Статья

    Google Scholar

  • 30.

    Домен, Дж. К., Стрингфеллоу, У. Т., Камарилло, М. К. и Гулати, С. Вода из тумана как альтернативный и устойчивый водный ресурс. Clean Technol. Environ. Политика 16 , 235–249 (2014).

    Артикул

    Google Scholar

  • 31.

    Olivier, J. Сбор воды из тумана вдоль западного побережья Южной Африки: технико-экономическое обоснование. Water SA 28 , 349–360 (2002).

    Артикул

    Google Scholar

  • 32.

    Батиша А.Ф. Возможность и устойчивость уборки тумана. Sustain. Качество воды Ecol. 6 , 1–10 (2015).

    Артикул

    Google Scholar

  • 33.

    Мавукканди, М. О., Билад, М. Р., Куджава, Дж., Аль-Гарабли, С. и Арафат, Х. А. О влиянии частиц коллоидального кремнезема на структуру, свойства и применение мембран из ПВДФ. Сентябрь Purif. Technol. 187 , 365–373 (2017).

    CAS
    Статья

    Google Scholar

  • 34.

    Луна-Лопес, Х.А., Каррильо-Лопес, Дж. , Асевес-Михарес, М., Моралес-Санчес, А. и Фалькони, К. FTIR и фотолюминесценция отожженных пленок оксида кремния. Superficies y Vacío 22 , 11–14 (2009).

    Google Scholar

  • 35.

    Андреасен Э. Инфракрасная и рамановская спектроскопия полипропилена. в Полипропилен: A-Z Ссылка (ed Karger-Kocsis, J.) (Kluwer Publ., 1999).

  • 36.

    Liang, Y.и другие. Синтез и характеристика SiO со структурой ядро-оболочка 2 @YVO 4 : Yb 3 +, Er 3+ микросфер. Заявл. Серфинг. Sci. 258 , 3689–3694 (2012).

    CAS
    Статья

    Google Scholar

  • 37.

    Крылова В. и Дукштиене Н. Синтез и характеристика слоев Ag 2 S, сформированных на полипропилене. J. Chem. 2013 , 987879.https://doi.org/10.1155/2013/987879.

  • 38.

    Kim, J.H. et al. Сенсибилизированные красителем нанокристаллические солнечные элементы на основе композитных полимерных электролитов, содержащих наночастицы коллоидного кремнезема. Chem. Commun. 10 , 1662–1663 (2004).

    Артикул
    CAS

    Google Scholar

  • 39.

    Kariper, İ. A. Каково влияние критического поверхностного натяжения тонкой пленки PbSO 3 ? Металл.Матер. Пер. А 45 , 4398–4404 (2014).

    CAS
    Статья

    Google Scholar

  • 40.

    Kariper, İ. A. Критическое поверхностное натяжение, критическая поверхностная энергия и парахор тонкой пленки MnSO 3 . Прибой. Rev. Lett. 23 , 1650009 (2016).

    CAS
    Статья

    Google Scholar

  • 41.

    Ким, Н. К., Канг, Д. Х., Эом, Х.И Канг, Х. В. Поверхность сбора биомиметического тумана путем фотоиндуцированного микротекстурирования иерархических наноструктур оксида цинка и серебра. Заявл. Серфинг. Sci. 470 , 161–167 (2019).

    Артикул
    CAS

    Google Scholar

  • 42.

    Алмасян, А., Чизари Фард, Г., Мирджалили, М., и Парвинзаде Гашти, М. Нановолокна из фторированного ПАН: подготовка, оптимизация, характеристика и способность улавливать туман. Дж.Ind. Eng. Chem. 62 , 146–155 (2018).

    CAS
    Статья

    Google Scholar

  • 43.

    Чжун, Л., Чжу, Х., Ву, Ю. и Го, З. Понимание того, как химический состав поверхности и топография улучшают сбор тумана на основе суперсмачивающей поверхности с узорчатыми полусферическими выпуклостями. J. Colloid Interface Sci. 525 , 234–242 (2018).

    CAS
    Статья

    Google Scholar

  • 44.

    Гюрсой, М., Харрис, М. Т., Карлетто, А., Япрак, А. Е., Караман, М., Бадьял, Дж. П. С. Сбор биоинспектированного асимметрично-анизотропного (направленного) тумана на основе растения Eremopyrum orientale для засушливого климата. Colloids Surf Physicochem Eng Aspects 529 , 959–959 (2017).

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
