Открытые баки используются для отопительных систем, где теплоноситель циркулирует самотеком. Емкость обычно имеет цилиндрическую или прямоугольную форму с открытым верхом, соединение с системой отопления осуществляется через выход на дне.

Расчет объема системы отопления

Фундамент, полы по грунту или над неотапливаемыми подвальными (цокольными) помещениями	от 5 до 10%
«Мостики холода» через плохо изолированные стыки строительных конструкций	от 5 до 10%
Места ввода инженерных коммуникаций (канализация, водопровод, газовые трубы, электрокабели и т. п.)	до 5%
Внешние стены, в зависимости от степени утепленности	от 20 до 30%
Некачественные окна и внешние двери	порядка 20÷25%, из них около 10% — через негерметизированные стыки между коробками и стеной, и за счет проветривания
Крыша	до 20%
Вентиляция и дымоход	до 25 ÷30%

Прежде всего — вопрос выбора теплоносителя должен быть определяющим ещё на стадии проектирования отопительной системы, поскольку если она создавалась для воды, то потребует серьезной реконструкции под антифриз.

Сколько литров воды в отопительном котле. • Вычисляем параметры системы отопления, шаг за шагом, общие принципы

Оперируя характеристиками, специалисты в интернете публикуют различные таблицы тепловой мощности биметаллических, алюминиевых, стальных и чугунных радиаторов. Здесь представлены данные о тепловой мощности приборов отопления.

Теплоотдача радиаторов отопления: таблица сравнения биметаллических, чугунных и других батарей

Содержание:

• 1 Расчет объема системы отопления
• 2 Сколько литров воды в отопительном котле. • Вычисляем параметры системы отопления, шаг за шагом, общие принципы
• 3 Теплоотдача радиаторов отопления: таблица сравнения биметаллических, чугунных и других батарей

Таблица теплоотдачи чугунных и биметаллических радиаторов отопления — Портал о строительстве, ремонте и дизайне

Создание комфортной температуры жилья в отопительный период зависит от множества факторов: от типа стены, высоты помещения, площади оконных проемов, характера расположенного пространства и многого другого. Большое значение имеет тепловой расчет устанавливаемых приборов. Традиционные методы расчета требуют учета вышеуказанных факторов, достаточно трудоемки. Для упрощения выбора типа оборудования применяется таблица радиаторов отопления.

Радиаторы отопления

Характеристики радиаторов отопления

Эффективность батарей зависит от следующих факторов:

• температуры подачи теплоносителя;
• теплопроводности материала;
• площади поверхности батареи;

Чем выше эти показатели, тем больше тепловая мощность приборов.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

В качестве единицы измерения теплоотдачи радиатора принято считать Вт/м*К, наравне с этим в паспорте часто указывается формат кал/час. Коэффициент перевода из одной единицы измерения в другую: 1 Вт/м*К = 859,8 кал/час.

Чугунные радиаторы отопления

В зависимости от материалов изготовления отличают чугунные, стальные, алюминиевые и биметаллические радиаторы. Каждый материал имеет показатели по следующим параметрам:

• теплоотдаче одной секции;
• рабочему давлению;
• давлению опрессовки;
• емкости одной секции;
• массе одной секции.

Совет! Не следует забывать про подверженность материала изготовления батарей к коррозионному воздействию. Это важная характеристика при покупке обогревателя.

Чугунные батареи

Этот вид радиаторов, которые в народе называют «гармошками». Они обладают довольно большой эффективностью, стойкостью к коррозии, удару. Эти батареи достаточно долговечны и имеют доступную рыночную цену. Благодаря большим размерам сечения одной секции, засорение для таких батарей не представляет угрозы.

Чугунные батареи нового поколения

Теплоотдача секции чугунного радиатора ниже, чем у аналогов. Через час после отключения отопления чугунные батареи сохраняют 30% тепла. Современные производители выпускают эстетичные чугунные батареи с гладкой поверхностью и изящными формами, поэтому спрос на них остается высоким. Сравнение чугунных радиаторов отопления с другими видами приборов, приводится в нижеуказанной таблице.

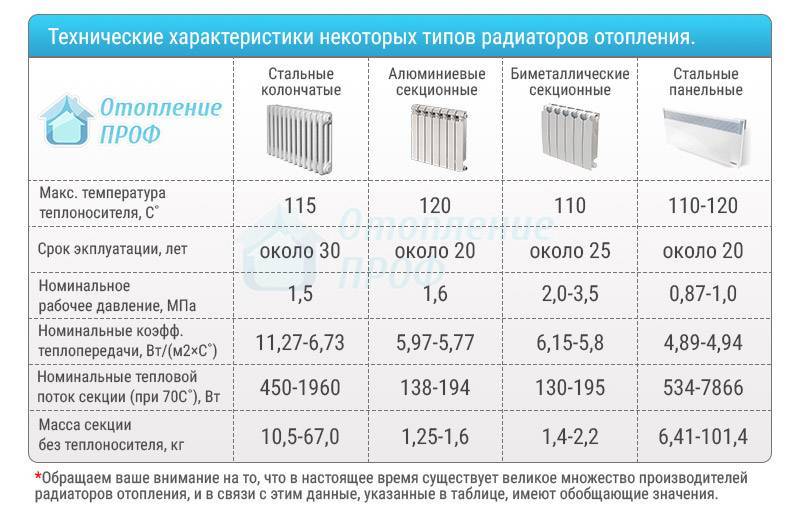

Таблица тепловой мощности радиаторов отопления

Алюминиевые батареи

Теплоотдача алюминиевых радиаторов отопления, как видно из таблицы, лучше, чем у чугунных батарей, но хуже чем у биметаллических. Они достаточно прочны, а легкий собственный вес позволяет облегчить монтаж приборов. Из-за уязвимости к кислородной коррозии в последнее время стали проводить анодирование алюминия.

Алюминиевые радиаторы.

Биметаллические батареи

Этот вид радиатора является сочетанием элементов из стали и алюминия. Каналом для движения теплоносителя являются трубы, а соединительными деталями – резьбовые соединения. В качестве защиты и придания эстетичного внешнего вида такие батареи покрываются кожухом из алюминия. Недостатком изделия является относительно высокая стоимость по сравнению с аналогами. Но это компенсируется тем, что теплоотдача у биметаллических радиаторов отопления самая высокая.

Биметаллические радиаторы отопления

Стальные батареи

Старые стальные радиаторы обладают достаточно высокой тепловой мощностью, но при этом плохо удерживают тепло. Их нельзя разобрать или наращивать количество секций. Радиаторы данного типа подвержены к коррозии.

Стальные радиаторы

В настоящее время начали выпускать панельные радиаторы из стали, которые привлекательны высокой отдачей тепла при небольших размерах по сравнению с секционными радиаторами. Панели имеют каналы, по которым происходит циркуляция теплоносителя. Батарея может состоять из нескольких панелей, кроме этого, оснащаться гофрированными пластинами, увеличивающими теплоотдачу.

Устройство стальных панельных радиаторов

Тепловая мощность панелей из стали напрямую связана с габаритами батареи, зависящими от количества панелей и пластин (оребрение). Классификация проводится в зависимости от оребрения радиатора. Например, тип 33 присвоен трехпанельным обогревателям с тремя пластинами. Диапазон типов батарей составляет от 33 до 10.

Самостоятельный расчет требуемых радиаторов отопления связан с большим объемом рутинной работы, поэтому производители начали сопровождать изделия таблицами характеристик, которые сформированы по записям результатов испытаний. Эти данные зависят от типа изделия, монтажной высоты, температуры теплоносителя при входе и выходе, нормативной температуры в помещении и многих других характеристик.

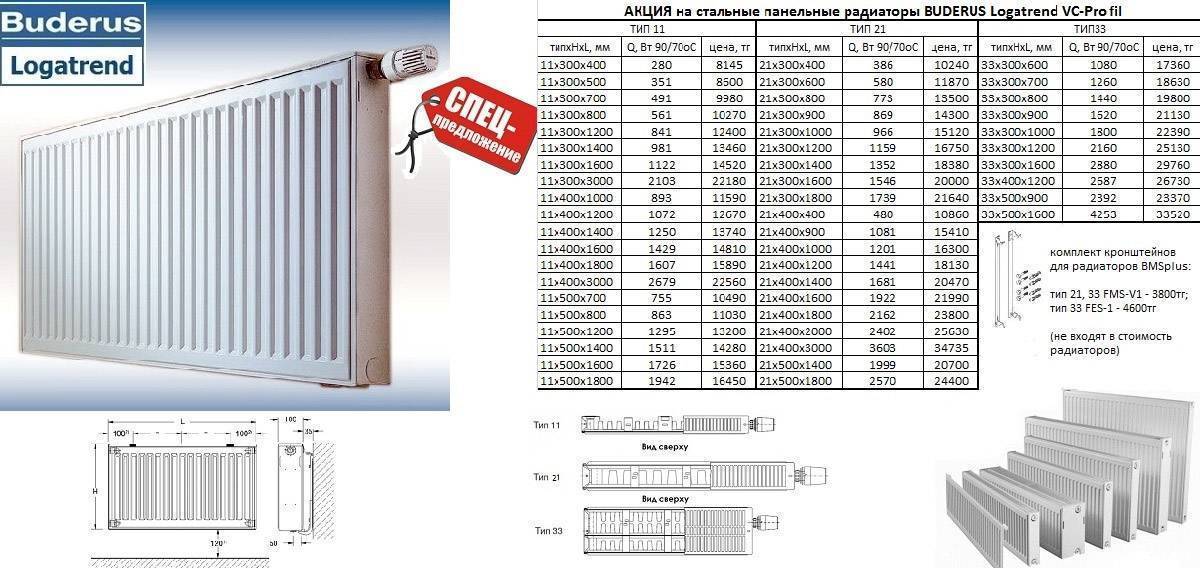

Стальной панельный радиатор

Расчет приборов по теплопотерям помещения

Тепловые показатели устанавливаемых приборов определяются из расчета потери тепла помещением. Нормативное значение тепла, необходимого на единицу объема обогреваемой комнаты, за которую принимается 1 м³, составляет:

• для кирпичных зданий – 34 Вт;
• для крупнопанельных зданий – 41 Вт.

Теплопотери

Температура теплоносителя у входа и выхода и стандартная температура помещения отличаются для различных систем. Поэтому для определения реального теплового потока рассчитывается дельта температуры по формуле:

Dt = (T1 + T2)/2 – T3, где

• T1 – температура воды у входа системы;
• T2 – температура воды у выхода системы;
• T3 – стандартная температура помещения;

Таблица для расчета теплоносителя

Важно! Паспортная теплоотдача умножается на поправочный коэффициент, определяемый в зависимости от Dt.

Для определения количества тепла, которое необходимо для помещения, достаточно умножить его объем на нормативное значение мощности и коэффициент учета средней температуры зимой, в зависимости от климатической зоны. Этот коэффициент равен:

• при -10оС и выше — 0,7;
• при -15оС — 0,9;
• при -20оС — 1,1;
• при -25оС — 1,3;
• при -30оС — 1,5.

Кроме этого, необходима коррекция на количество наружных стен. Если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3. Используя данные изготовителя радиатора, всегда легко выбрать нужный обогреватель.

Теплопотери помещения

Помните, что самое важное качество хорошего радиатора — это его долговечность в работе. Поэтому постарайтесь сделать свою покупку так, чтобы батареи прослужили вам необходимое количество времени.

Могут ли паровые радиаторы загореться?

Радиаторы существуют с 1800-х годов, обеспечивая столь необходимое тепло в холодное время года. Независимо от того, наслаждаетесь ли вы теплом батареи и хорошей книгой впервые в этом сезоне или обогреваете свой дом в холодный зимний день, безопасность радиатора может быть проблемой.

Это также может вас заинтересовать: Шумный радиатор: почему моя система отопления лязгает?

Ваш главный вопрос может заключаться в том, может ли ваш электрический или паровой радиатор загореться. Вот что вы должны знать.

Могут ли предметы, находящиеся на радиаторе или соприкасающиеся с ним, загореться?

Поскольку радиаторы выделяют тепло, домовладельцев и жителей квартир часто беспокоит вопрос о том, не пожароопасны ли они, особенно когда на них или рядом с ними стоят такие предметы, как постельное белье, шторы и мебель. Ответ положительный, но детали зависят от типа вашего радиатора.

В общем, устанавливать большинство предметов на любой тип радиатора — плохая идея. Блоки сильно нагреваются, и даже если они не вызывают воспламенение предметов, они могут повредить предметы другими способами.

Опасен ли паровой радиатор?

Паровые радиаторы используют кипящую воду для создания пара, который заставляет устройство излучать тепло в помещение. Пар не вызывает воспламенение предметов. Однако паровые радиаторы могут стать причиной возгорания из-за неисправности при неправильной установке. Скопление пыли и мусора внутри радиатора также может привести к возгоранию, а легковоспламеняющиеся предметы могут легко воспламениться, если их положить на источник сильного тепла.

Тепло, выделяемое паровыми радиаторами, может также сушить предметы, установленные сверху или в непосредственной близости от устройства. Это может сделать пожароопасными сами предметы — даже те, которые в противном случае были бы легко воспламеняющимися сами по себе — и они могут легче загореться из других источников из-за высыхания.

Опасен ли электрический радиатор?

Электрические радиаторы, особенно старые модели, могут перегреваться, что может привести к пожару. Они также могут привести к возгоранию близлежащих предметов из-за искр или других проблем.

Можно ли положить ткань и текстиль на радиатор?

Электрические плинтусные радиаторы могут привести к возгоранию или ожогу тканевых изделий. Размещение ткани на электрическом радиаторе также может привести к пожару, поэтому вам не следует накрывать такие устройства какими-либо драпировками.

Некоторые люди рекомендуют накрывать паровой радиатор одеялом или простыней, чтобы контролировать микроклимат в комнате. Это связано с тем, что после того, как паровой радиатор нагревается, ему требуется некоторое время, чтобы остыть, и в течение этого времени он излучает тепло в ваше пространство. Если вы перегреетесь, временный блокатор из негорючей ткани может сократить распространение тепла по комнате.

Если вы хотите накрыть радиатор на долгое время, чтобы он выглядел более эстетично, рассмотрите возможность приобретения крышки радиатора, предназначенной для этой цели. Они обеспечивают привлекательный акцент, добавляя слой защиты между радиатором и предметами домашнего обихода.

Другие статьи по теме:

• Как устранить течь радиатора за 4 шага
• Сколько стоит ремонт котла?
• Сколько стоит установка или замена котла?
• Сколько стоит установить теплый пол?
• Не струсить! Все, что вам нужно знать о теплых полах

Безопасно ли ставить полку над радиатором?

Если вы хотите избежать размещения предметов, включая полки, непосредственно на радиаторе, жаростойкую радиаторную полку можно установить над блоком с помощью настенных кронштейнов. Крышки радиаторов со встроенными полками также безопасны, если они предназначены для использования с радиаторами.

Можно ли поставить мебель к радиатору?

Ставить мебель напротив работающего электрического или парового радиатора может создать значительную опасность возгорания и не рекомендуется. Обивку часто обрабатывают химическими веществами, которые легко воспламеняются в сочетании с сильным нагревом, а некоторые радиаторы могут нагреваться настолько, что обжигают дерево, ткань и другие мебельные материалы.

Если у вас мало места, может возникнуть соблазн поставить мебель, книжные шкафы и другие крупные предметы рядом с батареей, но важно оставить расстояние не менее трех футов между батареей и мебелью, чтобы предотвратить травмы и возможные пожары. Мебель, которая загромождает устройство, также может препятствовать распределению тепла по всему помещению и снижать эффективность радиатора.

Стоит ли оставлять электронику на радиаторе?

Как читать таблицу пара

1. Дом
2. Ресурсы Steam
3. Теория пара
4. Как читать таблицу Steam

Основы Steam

Поиск в Steam Theory

• Столы насыщенного пара
• Два формата: по давлению и по температуре
• Различные единицы измерения: манометрическое давление и абсолютное давление
• Столы для перегретого пара

Точно так же, как карта (или система GPS-навигации) необходима при поездке в новую местность или расписание полетов необходимо при посадке на самолет, паровые таблицы необходимы пользователям пара в промышленности. Эта статья познакомит вас с паровыми таблицами, укажет на различные типы и предложит обзор различных элементов, найденных в них.

Столы насыщенного пара

Стол насыщенного пара является незаменимым инструментом для любого инженера, работающего с паром. Обычно он используется для определения температуры насыщенного пара по давлению пара или наоборот: давления по температуре насыщенного пара. В дополнение к давлению и температуре эти таблицы обычно включают другие связанные значения, такие как удельная энтальпия (h) и удельный объем (v).

Данные, содержащиеся в таблице насыщенного пара, всегда относятся к пару при определенной точке насыщения, также известной как точка кипения. Это точка, в которой вода (жидкость) и пар (газ) могут сосуществовать при одинаковых температуре и давлении. Поскольку в точке насыщения h3O может быть как жидким, так и газообразным, требуются два набора данных: данные для насыщенной воды (жидкости), которые обычно обозначаются буквой «f» в нижнем индексе, и данные для насыщенного пара (газа), которые обычно отмечаются буквой «g» в нижнем индексе.

Процессы нагревания с использованием пара обычно используют скрытую теплоту испарения (Hfg) для нагревания продукта. Как видно из таблицы, эта скрытая теплота испарения максимальна при более низких давлениях. По мере повышения давления насыщенного пара скрытая теплота испарения постепенно уменьшается, пока не достигнет 0 при сверхкритическом давлении, то есть 22,06 МПа (3200 фунтов на квадратный дюйм).

Два формата: на основе давления и на основе температуры

Поскольку давление насыщенного пара и температура насыщенного пара напрямую связаны друг с другом, таблицы насыщенного пара обычно доступны в двух различных форматах: на основе давления и на основе температуры. Оба типа содержат одни и те же данные, просто отсортированные по-разному.

Таблица насыщенного пара по давлению

90 150 °F 90 104

Пресс. (датчик)	Темп.	Удельный объем		Удельная энтальпия
фунтов на квадратный дюйм	футов 3 /фунт		БТЕ/фунт
П	Т	В ф	В г	Н ж	Н фг	Н г
0	212	0,016719	26. 799	180,17	970.3	1150,5
50	297,67	0,01743	6.683	267,3	911,7	1179.0
100	337,88	0,017850	3,8911	309.1	880,6	1189,6
150	365,87	0,01818	2,7563	338,5	857,0	1195.6

Таблица насыщенного пара по температуре

Темп.	Пресс. (датчик)	Удельный объем		Удельная энтальпия
°F	фунтов на квадратный дюйм	футов 3 /фунт		БТЕ/фунт
Т	Р	В ф	В г	Н ж	Н фг	Н г
212	0,093	0,016719	26. 799	1803.17	970.3	1150,5
220	2.490	0,016775	23.148	188,23	965,2	1153,4
230	6.083	0,016849	19.381	198,33	958,7	1157.1
240	10.272	0,016926	16.321	208,45	952.1	1160.6
250	15.129	0,017006	13.819	218,59	945,4	1164.0
260	20.731	0,017089	11.762	228,76	938,6	1167.4

Различные единицы измерения: манометрическое давление и абсолютное давление

Таблицы насыщенного пара также могут использовать два разных типа давления: абсолютное давление и манометрическое давление.

• Абсолютное давление равно нулю относительно идеального вакуума.
• Манометрическое давление равно нулю относительно атмосферного давления (101,3 кПа или 14,7 фунтов на кв. дюйм).

Таблица насыщенного пара с использованием абсолютного давления

90 150 °F 90 104

Пресс (абс.)	Темп.	Удельный объем		Удельная энтальпия
фунтов на кв. дюйм	футов 3 /фунт		БТЕ/фунт
П	Т	В ф	В г	Н ж	Н фг	Н г
0	—	—	—	—	—	—
50	281. 02	0,017274	8.5140	250,2	923,9	1174.1
100	327,82	0,017740	4.4310	298,5	888,6	1187.2
150	358,43	0,01809	3.0139	330,6	863,4	1194.1

Таблица насыщенного пара с использованием манометрического давления

90 150 °F 90 104

Пресс. (датчик)	Темп.	Удельный объем		Удельная энтальпия
фунтов на квадратный дюйм	футов 3 /фунт		БТЕ/фунт
П	Т	В ф	В г	Н ж	Н фг	Н г
0	212	0,016719	26. 799	180,17	970.3	1150,5
50	297,67	0,01743	6.683	267,3	911,7	1179.0
100	337,88	0,017850	3,8911	309.1	880,6	1189.6
150	365,87	0,01818	2,7563	338,5	857,0	1195.6

Манометрическое давление было создано потому, что зачастую проще сравнить измеренное давление с давлением, которое мы обычно испытываем.

В таблицах пара, основанных на манометрическом давлении, атмосферное давление указано как 0, а в таблицах пара, основанных на абсолютном давлении, указано как 101,3 кПа (14,7 фунта на кв. дюйм). Кроме того, чтобы отличить манометрическое давление от абсолютного давления, в конце единицы измерения давления обычно добавляется «g», например, кПа изб. или фунт/кв. дюйм изб.

Важное примечание: Проблемы могут легко возникнуть, когда абсолютное давление ошибочно принимается за манометрическое давление (или наоборот), поэтому всегда чрезвычайно важно уделять пристальное внимание единицам давления, используемым в таблице.

*Атмосферное давление 101,3 кПа (14,7 фунтов на кв.
