Расстояние между клипсами для крепления гофры: Прокладка кабеля (провода) в гофрированной трубке | Полезные статьи

Крепление кабеля к стене без сверления: способы

Способы крепления кабеля

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

Содержание (Скрыть)

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке.Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.

1. Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
2. К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т. д.)
3. Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором.
4. Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.

Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)Расстояние клипс для монтажа труб ПВХ не более 1 метра.При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

Гвоздевые скобы

Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

Скрытый электромонтаж

Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится. В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.

Дюбель-хомуты

Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомутом в штробе или без

1. Возьмите перфоратор с буром 6мм и просверлите отверстия в стене или на потолке с шагом 30 см друг от друга
2. Выпрямите кабель, чтобы он ровно прилегал к стене без разворотов и заломов
3. Возьмите дюбель-хомут размером 5-10
4. Закрепите кабель к стене хомутом

Быстросохнущий раствор

К данному раствору относится строительный гипс, алебастр. Использовать раствор можно только для крепления кабелей в штробе стены, т.к. в других случаях это не целесообразно.

Способ крепления электропроводки в штробе алебастром:

1. Подготовьте кабель необходимого сечения
2. Замешайте немного раствора
3. Уложите кабель в штробу и шпателем нанесите алебастр в штробу с шагом 40 см.

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:

1. Нарежьте 2х жильный кабель по 7 сантиметров
2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
3. Вбейте в отверстия дюбель-пробки
4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Чтобы использовать вместо 2х жильного кабеля одну медную жилу 1,5мм вам необходимо сделать все те же пункты кроме 4го, а вместо него накрутить жилу на шуруп и вкрутить в пробку.

Спасибо за внимание!

Если у вас есть, что добавить, или вы можете поделиться своим опытом, обязательно оставьте свой комментарий.

Вам помогла данная статья?

Пожалуйста оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

Рейтинг: 4.7 из 5 (25 голосов)
Похожие Статьи:

Tweet Follow @twitterdev

streiderz.ru

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Читать также: Номинал автомата на освещение

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Чем закрепить гофрированную трубу на стене?

Гофротруба — это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня — они эффективно гасят искры и очаги открытого пламени.

При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене. Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.

Разъёмное соединение

Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.

Преимущество такого способа заключается в его простоте — для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.

Крепление гофрированной трубы к стене может осуществляться с применением различных средств — например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.

Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.

Неразъёмное соединение

Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.

Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы. Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток — такой тип прокладывания кабеля применяется в различных инженерных сооружениях.

Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.

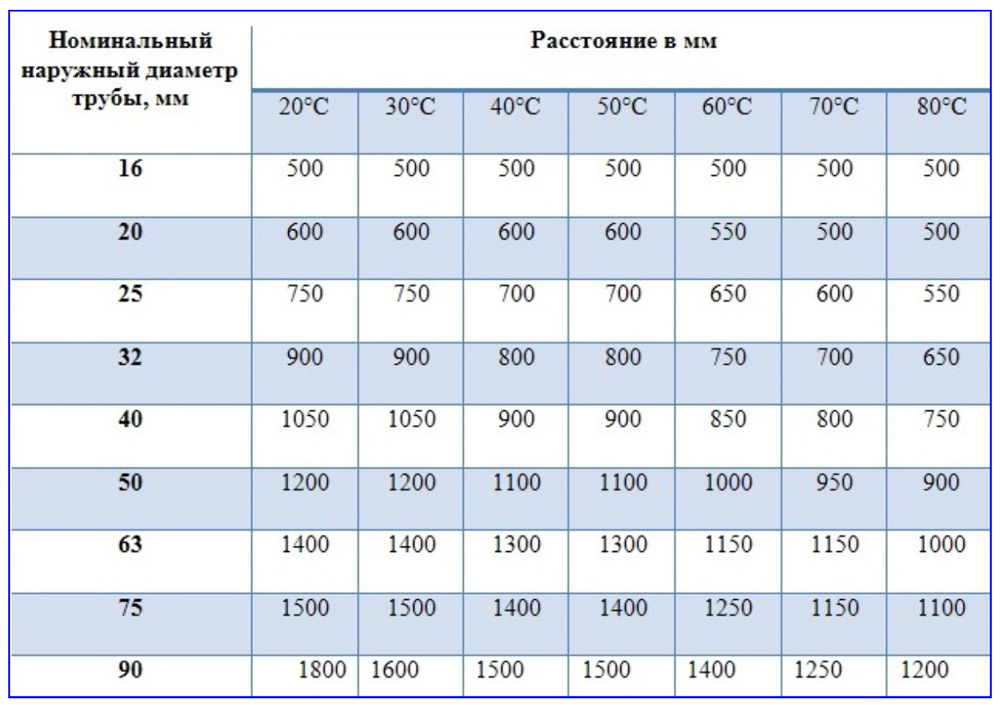

Как выбрать шаг крепления?

Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене — шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.

Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами. Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.

Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий — 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров — оно будет равно 1,2–1,25 метров.

Какие крепления выбрать?

Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы — например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика. Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.

www.220.ru

Степлерные скобы

Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.

Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Предлагаем ознакомиться: Экран на стену для печи

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

Прокладка провода в гофротрубе

Использование гофрированной трубы позволяет производить быстрый и безопасный внешний монтаж электроснабжающих линий.

Труба фиксируется на поверхности стен и потолков с помощью специальных пластиковых клипс, которые, в свою очередь, закрепляются в материале основания. Фиксация гофротрубы к опорным элементам (крепежам, текстильным шнурам, проволоке, другим проводящим линиям и т.д.) может выполняться посредством пластиковых стяжек.

Инструменты: Отвертка, карандаш (маркер), дрель (шуруповёрт), сверло, рулетка, кусачки, нож строительный, пассатижи-длинногубцы (утконосы)

Приобретение материала и подготовка к работе

Клипсы для крепления гофротрубы подбирают в соответствии с её диаметром. Для прокладки одного стандартного кабеля (ВВГнг 3*2,5), чаще всего используемого для устройства электропроводки в доме или квартире, будет достаточно гофротрубы диаметром 16 мм с клипсами, соответствующими этому типоразмеру. Если же Вам необходимо выполнить прокладку в одной гофротрубе двух или более проводников – следует использовать трубу большего диаметра.

Определить количество монтажных клипс несложно: как правило, их размещают на расстоянии около 30 см друг от друга, таким образом, число клипс будет равно общему метражу трубы, умноженному на три плюс одна клипса.

Нанесение разметки

Начертите строительным маркером контуры будущих электролиний. В нашем примере гофрированные трубы с проводниками монтируются на потолке для обеспечения электропитания шести точечных светильников (рис 1).

рис. 1

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Протяжка кабеля и фиксация гофротрубы

После того как все клипсы установлены, необходимо протянуть электроснабжающий кабель через гофротрубу. Для этого следует использовать зонд – тонкую металлическую проволоку, протянутую сквозь всю длину гофрированной трубы.

Проколите сквозное отверстие во внешней изоляции кабеля с помощью шила.

Проденьте зонд, выведенный из конца гофротрубы, сквозь кабель, а затем загните конец проволоки с помощью пассатижей.

Аккуратно вытягивая зонд, протяните кабель через гофротрубу, оставив равные отрезки кабеля у её краев.

Вдавите гофрированную трубу с кабелем в клипсы до упора.

Для обеспечения более надежного закрепления гофротрубы используются пластиковые стяжки.

Сначала проденьте стяжку под трубу, а затем, сделав петлю, затяните её до упора.

Обрежьте хвостик стяжки на расстоянии в 2-3 мм от защелки, используя кусачки.

interyerum.ru

Потолочный монтаж

При небольшом количестве кабелей можно применять простой крепеж для провода к потолку – хомуты, клипсы, стяжки или самодельные крепления. Но, монтировать такие крепления на потолок неудобно.

В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.

Для прокладки больших групп проводов лучше всего использовать специальные лотки. Существуют готовые изделия из проволоки или перфорированных металлических профилей.

гофрированные 20 мм, 16 мм, 25 мм

Каждый ремонт предполагает проблемы, связанные с сокрытием электрических проводов. Несколько десятилетий назад, такие кабеля скрывались в электротрубку с тонкими стенами. Особенно актуальным такое решение было при прокладке электрокабеля с наружной стены зданий, домов. Применение стальной трубы имеет множество преимуществ, однако, при этом, основной недостаток в виде высокой рыночной стоимости, значительно снижает популярность данного метода.

Крепеж клипса

Монтажные работы предполагают наличие сварочного аппарата, ведь без сварки невозможно плотно и качественно соединить две трубы, при этом обеспечив герметичность шва. Это также повышает бюджет установочного процесса.

На смену финансово затратным тонкостенным стальным трубкам пришли бюджетные, но не менее надежные, пластиковые гофрированные трубки. Они гораздо легче по весу, соответственно проще в монтаже. Также эти аксессуары не нуждаются в ежегодной покраске, снижая к нулю затраты на содержание такой установки. Изделия гибкие и прочные, что и обеспечивает их сегодняшнюю популярность в строительной сфере. Однако вопрос крепежа все также остается открытым. Оптимальным решением здесь выступают применение крепежных клипс.

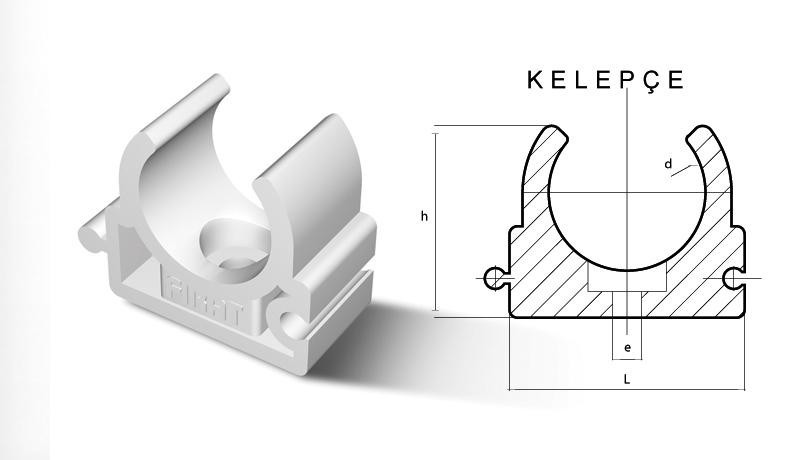

Что такое крепеж-клипса

Клипсы для монтажа являются сегодня обязательным атрибутом любого строителя. Данный элемент предназначен специально для крепежа труб самого разнообразного назначения. Визуально данный агрегат выглядит в виде квадратного основания с отверстием посередине для вкручивания шурупа, а также двум полукруглым скобам по бокам основы. При правильном подборе диаметра ребер, они обеспечивают надежный захват трубы, а также долгий срок эксплуатации.

Крепеж-клипсы могут закрепляться на таких поверхностях как:

• бетон;
• кирпичная кладка;
• пенобетон и железобетон;
• деревянные перекладины.

Монтаж данного инструмента происходит при помощи дюбеля или шурупа, который вкручивается в специальное отверстие посредине основания клипсы. Материал изготовления данного изделия – высококачественный пластик. Его особенностями является стойкость к любым перепадам температур.

Крепление пластиковой трубы

Благодаря данному свойству крепежная клипса может быть использована при закреплении гофрированной трубы на улице, выдерживая как зимние морозы, так и палящую летнюю жару.

Так же значительным достоинством клипсы является ее устойчивость к таким внешним факторам как:

• ультрафиолетовое излучение;
• кислоты и алкалины;
• солевое воздействие.

Крепеж клипса

Может применяться для напольного, настенного, а также потолочного крепления трубы.

Разновидности и отличия

По своим разновидностям данный строительный элемент отличается лишь цветом, небольшими разностями в дизайне и, наиболее важное, в диаметре боковых ребер. Цветовые решения клипсы могут быть серыми или белыми, визуально, боковые ребра могут иметь треугольную или трапециевидную форму.

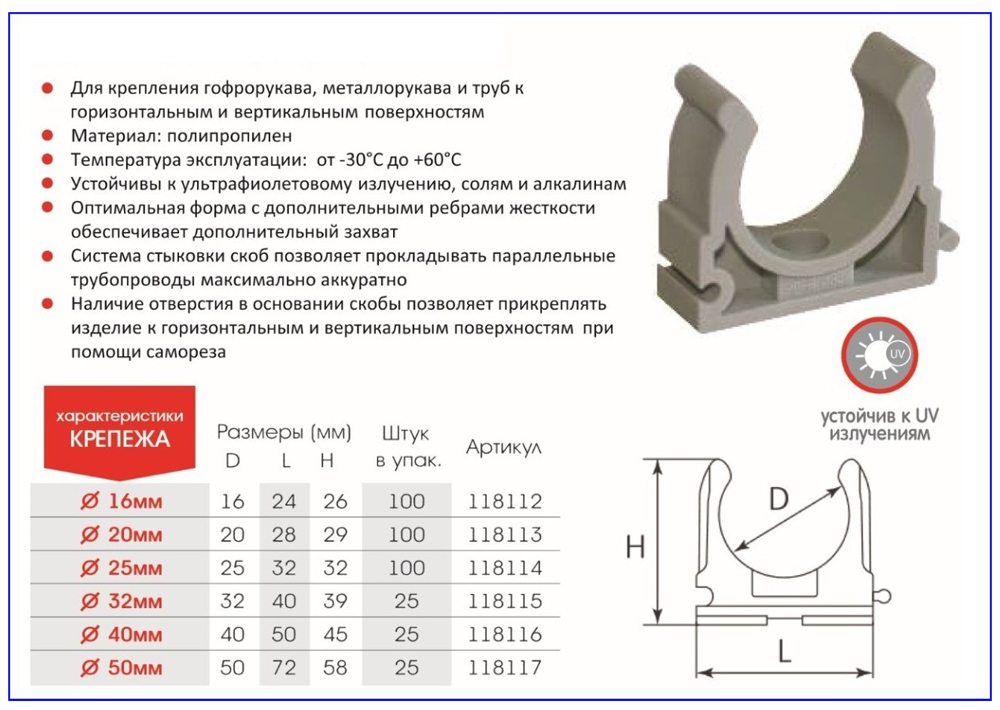

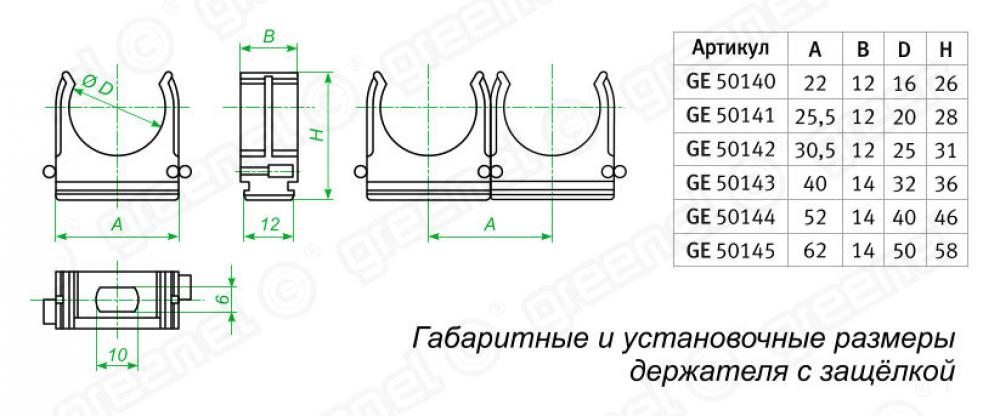

Крепеж универсальный

Однако основное отличие, на которое и обращает внимание потребитель – это диаметр боковых захватов. Диаметр крепеж-клипсы варьируется от 16 миллиметров, до 0,5 сантиметров. Именно от этой величины зависит использование данного строительного аксессуара.

Так, например, наиболее популярные размеры аксессуара:

• крепеж клипса для трубы 16 мм., внутренний диаметр 0,16 см.;
• крепеж клипса для трубы 20 мм. имеет внутренний диаметр 0,2 см.;
• крепеж клипса для трубы 25 мм. Соответственно, имеет внутренний диаметр в 0,25 сантиметров.

Как подобрать и использовать клипсы крепления – Справочник электрика

Акции

Все акции

Популярные электротовары

Хомут-стяжка кабельная нейлоновая 300×3,6мм, белая (100 шт/уп) REXANT

Арт. 07-0300
Код товара: 50610

Отзывы

Лампа светодиодная Груша A60 9,5Вт E27 903Лм 2700K теплый свет REXANT

Арт. 604-001
Код товара: 41251

Отзывы

Труба гофрированная d16 ПВХ с зондом серая легкая ДКС

Арт. 91916
Код товара: 10322

Отзывы

Клипса d20 серая ДКС

Арт. 51020
Код товара: 10326

Отзывы

Розетка 16А 1гн с З/К с/у белый AtlasDesign Schneider Electric (1/20)

Арт. ATN000143
Код товара: 20624

Отзывы

LED лента 220 В, 13х8 мм, IP67, SMD 5050, 60 LED/m, цвет свечения теплый белый

Арт. 142-106
Код товара: 40705

Отзывы

Трубка термоусаживаемая ТУТ нг 2,0/1,0мм, черная, упаковка 50 шт. по 1м REXANT

Арт. 20-2006
Код товара: 10724

Отзывы

Коробка подрозетник с/у в бетон 68х45 Schneider Electric  (200)

Арт. IMT35100
Код товара: 10136

Отзывы

Батарейка алкалиновая AA/LR6 1,5V 24 шт. (пальчик) блистер REXANT

Арт. 30-1024
Код товара: 90205

Отзывы

Провод самонесущий СИП-4 2×16,0 мм² 100 м ГОСТ

Арт. 01-8890-2
Код товара: 11161

Отзывы

Кабель греющий саморегулирующийся SRL16-2, 16Вт/м, неэкранированный, бухта 300м PROconnect

Арт. 51-0624
Код товара: 30098

Отзывы

Кабель ВВГ-Пнг(А)-LS 3×2,5 мм² 100 м

Арт. 01-8272-99
Код товара: 11154

Отзывы

Наши видео

Все видео

Новости
1 — 4 из 37
Начало | Пред. |

1

2

3

4

5
|
След. |
Конец

Самые популярные товары

Арт. 12-9007
Код товара: 60791

Рулетки

Отзывы

Рулетка измерительная Профи прорезиненный корпус, 10м х 25мм

Арт. 26124-3-50-10-x1
Код товара: 62165

Для шуруповертов и гайковертов

Отзывы

Optimum Line Биты, PZ3, 50 мм, тип хвостовика E 1/4″, 1 шт, KRAFTOOL

Арт. 255-223

Гирлянда Бахрома уличная

Отзывы

Гирлянда Айсикл (бахрома) светодиодный, 4,0 х 0,6 м, черный провод КАУЧУК, 230 В, диоды синие, 128 LED NEON-NIGHT

Арт. 07-4212

Скоба под винт, гвоздь

Отзывы

Крепеж кабеля плоский 12 х 6 мм, белый (упак. 50 шт)  REXANT

Арт. 604-5201
Код товара: 40866

Лампы светодиодные

Отзывы

Лампа светодиодная Рефлектор 5,5Вт 467Лм GU5.3 4000K нейтральный свет REXANT

Все товары Аксессуары для труб

Сколько шурупов мне нужно для металлической кровли? Примеры и рекомендации по размещению винтов

Попытка выяснить, как правильно прикрутить металлическую крышу, может привести к путанице. Вы не знаете, куда вставлять шурупы, как часто крепить металлические кровельные панели, а потом придумываете, сколько шурупов купить. Не беспокойтесь, потому что мы вас прикрыли. На самом деле это очень простой процесс, и мы даже создали загружаемое руководство по размещению винтов .

В Western States Metal Roofing мы общаемся с тысячами таких же людей, как и вы. Ежедневно нам задают вопросы по креплению металлочерепицы. В этом блоге вы узнаете о лучших методах установки шурупов на нескольких различных типах металлической кровли.

Мы объясним:

• Где разместить винты для ⅞” гофрокартона
• Где размещать винты для панели R или панели PBR
• Где размещать винты для панели 7.2 или западного ребра
• Правильное расстояние между винтовыми линиями
• Как определить необходимое количество винтов

Легко определить, где должны располагаться винты на металлической кровельной панели. Каждая панель будет иметь различную схему расположения винтов. Они будут расположены в руководстве по установке. Во-первых, мы рассмотрим расположение шурупов для наиболее распространенных металлических кровельных панелей, начиная с гофрированного профиля ⅞”.

Если вам понравилась эта статья, то мы рекомендуем вам прочитать и эти: Установка металлической кровли с помощью крепежных винтов [Устранение утечек металлической крыши]

Какая схема винтов используется для ⅞” гофрированной металлической кровли?

Установка шурупов для гофрокартона диаметром ⅞” может оказаться сложной задачей. Крепления расположены в разных местах для условий кровли и металлосайдинга. Тогда, если это не сбивает с толку, производители металлических кровель имеют разные мнения о правильном размещении гофрированного винта в зависимости от состояния кровли. Подождите, и мы подробно объясним вам это.

На случай, если вы визуальный ученик, мы также создали это простое пошаговое видео.

Есть две точки зрения, когда речь заходит о размещении шурупов в гофрированной металлической кровле. Оба правильны.

1. Установка металлического кровельного винта в верхней части гофрированной кровельной панели, как показано ниже. Преимущество этого метода в том, что винты подвергаются меньшему воздействию воды и мусора. Главный недостаток — менее безопасное соединение.
2. Шурупы, установленные в нижней части металлической кровельной панели, обеспечат более надежное соединение, но будут менее устойчивыми к атмосферным воздействиям. Шуруп будет лучше сжиматься, если он прикреплен снизу, и у вас будет меньше шансов деформировать металлическую кровельную панель при затягивании шурупа.

Если крепеж расположен в нижней части панели, он частично препятствует попаданию воды и мусора. Нижняя часть панели тонкая, и застежка занимает большую часть этого пространства. Когда вода будет стекать, она перельется через винт. Винты, которые со временем вывернулись или были установлены неправильно, будут протекать. Вы избежите большей части этой проблемы, установив крепеж в верхней части кровельной панели.

Расположение гофрированного винта ⅞” для металлической кровли

 Схема расположения винтов для загрузки [ширина 37 дюймов]

Линия шурупов — это ряд шурупов, расположенный на определенном расстоянии от следующего ряда шурупов. будет четыре винта на линию винтов, расположенных в верхней части гофрированной панели. Винты разнесены так, что каждая третья гофра имеет винт . На приведенной выше диаграмме показана типичная панель шириной 37 дюймов, и расстояние идеально подходит. Однако , иногда профлист 39” в ширину вместо 37” в ширину. Когда это происходит, создается дополнительное гофрирование. Вам по-прежнему понадобятся четыре винта на лист, но в одном месте это будет четвертый гофр, как показано ниже.

 Схема расположения винтов для загрузки [ширина 39 дюймов]

Что такое правильный боковой нахлест панели для ⅞” гофрированной металлической кровли?

показано выше схемы крайний справа Во время монтажа и перед притиркой профнастила на профнастил необходимо наклеить двухстороннюю мастичную ленту, как показано на видео ниже.0005

Расположение шурупов ⅞” для

стеновых панелей или металлического сайдинга панельные винты и один винт с накладкой на линию винтов. винт — это винт, который находится в верхней части, и он предназначен для соединения легкого металла с легким металлом. Винты внахлестку расположены на расстоянии от 12 до 18 дюймов по центру. Винты панели разнесены так, что каждая третья шуруп, включая обе стороны бокового нахлеста панели Если гофрокартон имеет ширину 39 дюймов вместо ширины 37 дюймов, расположение винтов будет немного отличаться, как показано на диаграмме ниже.

Загружаемая схема расположения винтов [ширина 39 дюймов]

Мы рекомендуем также использовать двухстороннюю клейкую ленту на боковых сторонах панели в случае стены. Клейкая лента сделает панель более водонепроницаемой. монтаж металлической кровли. В нашем руководстве по установке показана клейкая лента для стен, и мы рекомендуем ее использовать. Реальность такова, что многие установщики предпочитают не устанавливать клейкую ленту для стен.

Облицовка для гофрированного металла

Если вы изучаете, как привинтить металлическую крышу, скорее всего, вам понадобится помощь в установке обшивки из гофрированного металла или гофрированных металлических панелей. В нашем легко ориентирующемся Учебном центре по металлической кровле есть пошаговые видеоролики по установке для всех деталей установки гофрированной отделки.

Каков правильный рисунок и расстояние между винтами для металлических кровельных и металлических сайдинговых панелей R-Panel?

Винты для R-Panel располагаются прямо вперед. Винты расположены в одном и том же месте как для металлической кровли, так и для металлического сайдинга. Одним из важных моментов является то, что у вас будет дополнительных шурупа на концах панелей . Это снижает вероятность того, что сильный ветер сорвет панели вашего здания.

Загружаемая схема расположения винтов для R-Panel

На линию винтов на 9-й линии будет пять винтов панели и один винт с накладкой0003 окончание панели . Остальные внутренних панели будут иметь три шурупа для панелей и один шуруп с нахлестом на каждой винтовой линии. Обратите особое внимание на диаграмму выше, на которой левый верхний угол обведен кружком. Это увеличено и показано на диаграмме как деталь «АА». Вы должны прикрепить панельный винт именно в этом месте. Кроме того, есть винты внахлестку, которые соединяются на расстоянии от 12 до 18 дюймов по центру, и уплотнительная лента из бутиловой ленты, которая аналогична мастичной ленте.

Правильная схема расположения винтов и расстояние между ними для панели 7. 2/западного ребра?

Расположение винтов для панели 7.2/западного ребра

Расположение винтов для панели 7.2 и западного ребра просто. Винты для панелей расположены в нижней части каждой панели. На каждую винтовую линию приходится пять винтов для панелей и один винт с нахлестом. Винты внахлестку соединяются на расстоянии от 12 до 18 дюймов по центру, а уплотнение из бутиловой ленты используется на боковых сторонах панели.

Как часто вы завинчиваете металлическую крышу?

Определить правильное расстояние от винтовой линии до винтовой линии несложно. Это будет зависеть от того, установлена ​​ли металлическая кровля на подложку из массива дерева или на металлические прогоны. Каждое из этих условий приведет к разным расстояниям между винтовыми линиями. После того, как вы определите расстояние между рядами винтов, будет легко определить, сколько винтов нужно приобрести.

Шаг винтовых линий для металлической кровли, уложенной на основание из массива дерева

Когда вы пытаетесь определить расстояние между винтовыми линиями, вы должны понимать, что каждая работа отличается. Некоторые рабочие места расположены в районах с сильным ветром, в то время как другие могут быть расположены в снежной стране или пустыне. По этой причине расстояние между винтовыми линиями должно определяться инженером. Однако такое случается редко.

В реальном мире домовладелец или установщик выбирает расстояние, не консультируясь с инженером. Подавляющее большинство работ, которые мы продаем, устанавливаются с винтовыми линиями на 24 дюйма по центру. Задания, которые не установлены на расстоянии 24 дюйма по центру, обычно устанавливаются на расстоянии 18 дюймов от центра. если ближе и до 36” O.C если дальше. Если вы сомневаетесь, что больше привязанности лучше, чем меньше привязанности.

Расстояние между шурупами для металлической кровли над металлическими прогонами

Это зависит от типа используемой панели и толщины стали. Инженер будет использовать диаграмму нагрузки, чтобы определить расстояние между металлическими прогонами. Как только расстояние между прогонами определено, металлические кровельные панели обычно прикрепляются к каждой линии прогонов. Если прогоны расположены очень близко, можно было бы прикрепить металлический лист к каждому второму прогону. Впрочем, это решение за инженером.

Сколько шурупов мне понадобится для металлической крыши?

Подавляющее большинство работ, которые мы продаем, крепятся на 24 дюйма по центру (O.C.). Поэтому мы будем основывать этот ответ на 24” O.C. винтовые линии. Если ваши винтовые линии ближе или дальше, чем 24” O.C. вы можете внести некоторые коррективы на основе этой формулы. Мы также имеем в виду эти конкретные панели шириной 36 дюймов: ⅞-дюймовая гофрированная панель, R-панель или панель PBR, а также панель 7,2 или западное ребро.

Формула для определения необходимого количества шурупов

Вот две простые формулы для определения количества шурупов для металлической кровли:

1. Возьмите квадрат метраж и умножить на 80% .
2. 80 шурупов на каждый кровельный квадрат. Площадь кровли составляет 100 квадратных футов.

Пример: 3000 квадратных футов X 80% = 2400 шурупов

Пример: 30 кровельных квадратов X 80 шурупов = 2400 шурупов

Не забудьте заказать винты «металл к металлу» для обшивки и бокового нахлеста панели

1. 1. Вам потребуется по одному накладному винту на каждую линейную ножку отделки или гидроизоляции
   2. Количество шурупов для бокового нахлеста панели определяется делением площади в квадратных футах на три, а затем повторным делением на 1,5.

Пример: 3000 квадратных футов разделить на три (ширина панели) = 1000, затем разделить на 1,5 (расстояние между винтами внахлест) = 667 винтов

Вам не нужны винты «металл к металлу» для бокового нахлеста, если используется гофрированный профиль ⅞”. Вам понадобятся только боковые винты для панелей R / PBR Panel и Western Rib / 7.2 Panel.

Что является наиболее распространенной причиной протечки металлической крыши?

Самая большая причина протечек на металлической кровле связана с неправильной установкой крепежа. После того, как вы узнаете, как размещать винты, мы рекомендуем вам научиться правильно устанавливать крепеж. В вашей крыше будут тысячи шурупов, и просмотр этого видео — лучшее, что вы можете сделать, чтобы предотвратить протечки крыши.

Если вы предпочитаете читать об установке крепежа для металлической кровли, мы написали вам статью:

Как правильно установить металлическую крышу с помощью крепежных винтов

Дополнительные ресурсы по монтажу металлической кровли 900 04

Установка винтов для металлических кровельных и сайдинговых панелей легко. После просмотра видео и диаграмм в этой статье у вас не возникнет никаких проблем. Если вы изучаете размещение шурупов, то следующие шаги — узнать больше о креплении металлического листа и отделка и обшивка установка. Отличной отправной точкой будет просмотр наших руководств по установке или видео по установке.

Первая часть отделки, которая будет установлена ​​на вашей металлической крыше, — это отделка карниза.

Мы создали ЛЕГКОЕ пошаговое видео по установке, чтобы максимально упростить установку металлической кровли.

Узнайте, какой тип крепежа подходит для вашей металлической кровли, прочитав:

Выбор винта для металлических панелей

Зажимы для проводов и кабелей: размеры, типы, фото

При монтаже открытой электропроводки крепление провода или кабеля к потолку или к стене может осуществляться различными способами. Один из часто используемых вариантов крепления основан на использовании специальных креплений – клипс. В зависимости от того, какую жилу требуется проложить, ее крепят в трубу, гофрорукав или открыто, если предъявляются требования к внешнему виду проводки, применяют зажимы для проводов и кабелей, имеющие разную конструкцию и размеры. Ниже представлен обзор этих монтажных изделий.

• Зажимы с зубчиком
• Зажимы для крепления гофр или труб ПВХ
• Декоративные зажимы
• Кабельный зажим KL
• Дюбельные зажимы

Зажим с зубчиком

Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлен из термостойкого и износостойкого полипропилена, способен работать при температуре от -5°С до +140°С. Крепление к стене или потолку производится с помощью гвоздя, входящего в комплект. Гвоздь изготовлен из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. мм. Размеры зажимов могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указываются два размера, например, 5,7*10 мм. Производители заявляли о возможности установки таких изделий на любые поверхности, кроме металлических. На практике удобнее забивать гвозди в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич-сырец.

Размер зажима подбирается таким образом, чтобы провод или кабель плотно входили в него, допуская проскальзывание только при приложении заметного усилия. Перед началом установки разметьте маршрут проводки. Зажимы должны располагаться через равные промежутки. В местах изгиба трассы зажимы располагают в непосредственной близости от изгиба с обеих сторон от него. После установки очередного крепления провод или кабель следует натянуть по отмеченному пути, установить следующее крепление и забить гвоздь, крепко удерживая проводник.

Также имеется специальный степлер для крепления скоб. На видео ниже наглядно показано, как пользоваться этим приспособлением:

Зажимы для крепления гофры или трубы ПВХ

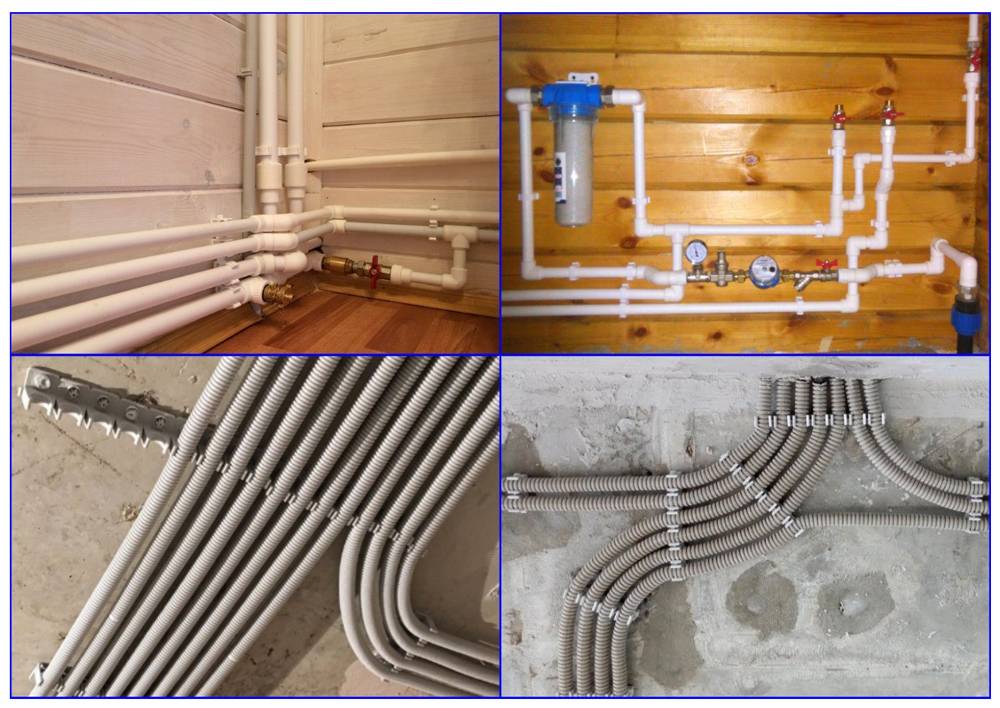

В случае, когда кабель или провод укладывается в гофру или трубу ПВХ, удобно использовать эластичные пластиковые хомуты — защелки, представленные на фото:

Изготавливаются методом литья под давлением из пластика, снабжены ребрами жесткости, обеспечивающими прочность сцепления с трубой или гофром. Использование высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится саморезом. Размерный ряд представлен зажимами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях зажима, благодаря которым зажимы разного размера могут объединяться в блоки при параллельной установке требуется несколько кабельных линий.

Начните работу с тщательной разметки пути проводки. Клипсы или блоки из них должны быть закреплены на равных расстояниях. При параллельной прокладке нескольких линий и объединении хомутов в блоки нет необходимости закреплять каждый из них к стене; достаточно закрепить один из трех-четырех соединенных зажимов. В зависимости от материала стены или потолка хомут может крепиться либо непосредственно ввинчиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для монтажа при монтаже кабельного зажима на кирпич или бетон лучше использовать дюбель-гвоздь нужного размера. Установка заканчивается установкой трубы в мишень защелки и легким нажатием для входа в паз с последующим щелчком. Подробнее о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже показан вариант хомута, фиксирующего запаиваемые трубы или гофры. Он оснащен застежкой, обеспечивающей более плотное прилегание. Установка этого хомута, как и предыдущего, выполняется под винт.

Зажимы декоративные

Конструктивно эти изделия аналогичны зажимам монтажным со шпильками. Благодаря декоративной форме такие зажимы позволяют не только произвести крепление проводов, но и придать помещению нужный стиль, а также красиво замаскировать провода на стене. Пример использования таких хомутов представлен на фото ниже.

Еще один пример декоративных кабельных зажимов показан на следующем фото. Эти самоклеящиеся универсальные зажимы крепятся на двусторонний скотч и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерной периферии. Зажимы-липучки удобно размещать на любой гладкой поверхности.

Обзор данного вида продукции представлен в видео:

Кабельный зажим КЛ

Один из самых простых видов крепления проводов в виде хомута. Изготавливается из пластика или металла. Габариты изделий позволяют крепить кабели и провода различного сечения. Диаметр зажима варьируется от 5 до 20 мм, маркировка соответствующая: КЛ-5, КЛ-12 и т. д.

Простота конструкции, дешевизна и не очень высокие декоративные качества такого крепежа позволяют говорить о предпочтительном его использовании при монтаже скрытой проводки, для предварительной фиксации проводника в калитке.

Дюбельные зажимы

Этот крепеж предназначен для крепления круглого или плоского провода. При открытой проводке они наименее заметны из всех видов крепежа. Прозрачные зажимы такой конструкции подходят для проводки любого цвета. Их можно использовать со скрытой проводкой, в штробе. Они устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник вставляется в зажим, затем зажим вставляется в отверстие и проталкивается до упора. К недостаткам можно отнести относительно небольшую прочность крепления, в связи с чем такие зажимы применяются при монтаже относительно легких проводов и кабелей.

Размеры дюбельных зажимов для электропроводки мы предоставили ниже:

На видео ниже наглядно показано как использовать дюбельные зажимы для крепления проводов:
