Установка обратного клапана!
Процесс установки обратного клапана считается довольно трудоемким, и именно поэтому его преимущественно доверяют профессионалам. Однако если человек собирается самостоятельно заниматься установкой, ему необходимо знать обо всех особенностях этого процесса, обо всех специфических нюансах.
Установка обратного клапана водоснабжение 1/2 — 500
Установка обратного клапана водоснабжение 3/4 — 1500
Установка канализационного обратного клапана ДУ 50 — 2500
Установка обратного клапана на канализацию ДУ 100 — 3500
Установка обратного клапана: особенности и специфика работ
Прежде чем рассуждать на тему особенностей самого процесса, необходимо рассказать, зачем нужна установка обратного клапана? Дело в том, что такая процедура в трубопроводных системах помогает обеспечить движение среды лишь в одном направлении. В качестве среды может выступать вода, пар и даже канализационные жидкости.
Устанавливать сам клапан следует в том случае, если обратное движение среды мешает нормальному функционированию всей системы. В каких же системах проводится обычно монтаж обратных клапанов?
- Водопровод и водонагреватель.
-
В колодце или же скважине после насоса. -
В канализации. -
В системах отопления.
Каждая из этих процедур уникальна и имеет свои специфические этапы. К тому же, установка обратного клапана в каждом отдельном случае имеет свои цели и свое предназначение. Например, установка в канализационной системе помогает защитить сеть от возвратного тока фекальных масс и канализационных вод.
Обратный клапан в водоснабжении помогает обеспечить регулярное давление воды, что в дальнейшем скажется на непрерывности водоснабжения для пользователя.

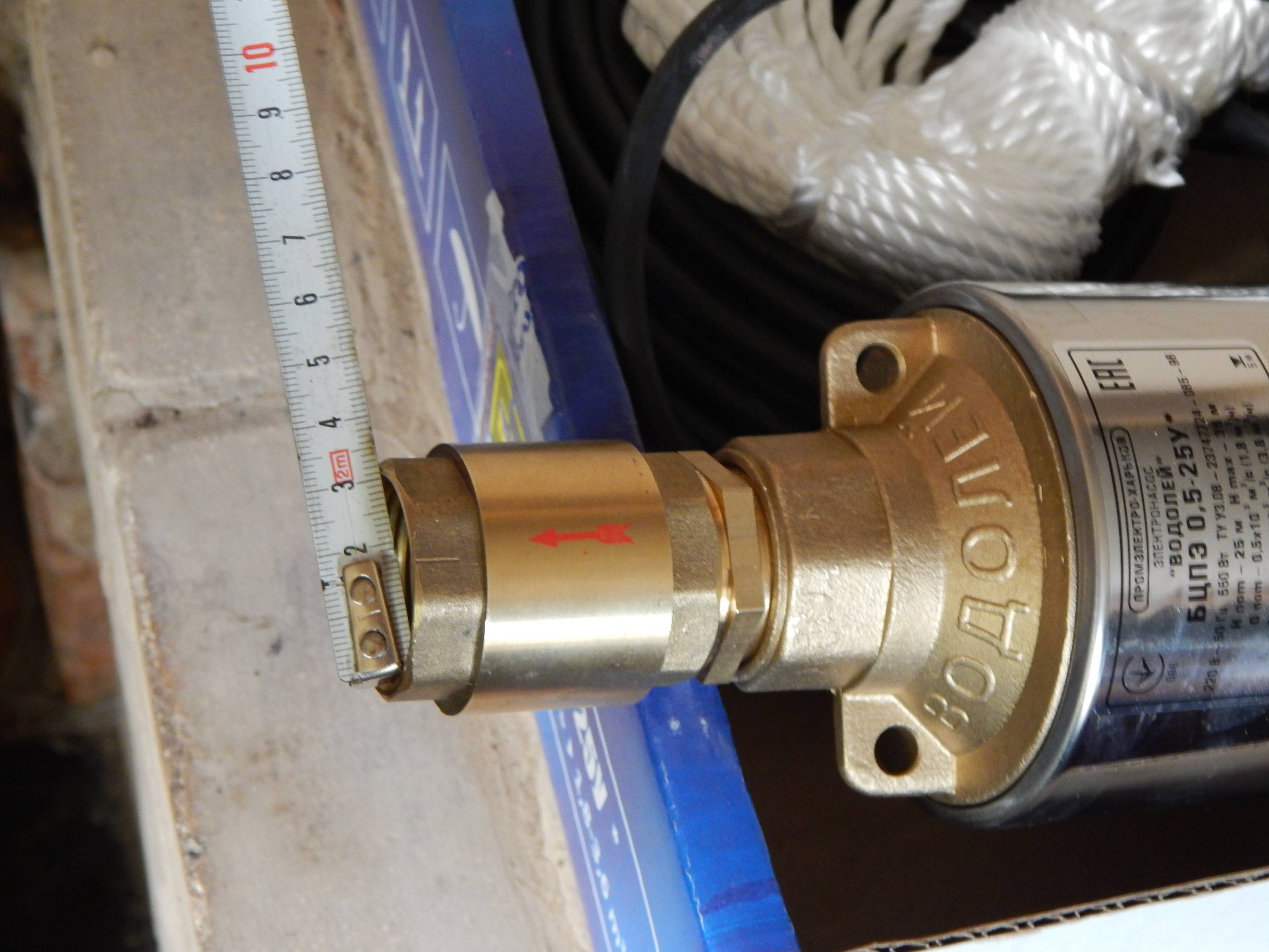

Пожалуй, самая популярная процедура из всех — это установка обратного клапана на воду. Чтобы обеспечить беспрерывный приток воды, необходимо провести установку грамотно и со знанием дела.
Сам прибор имеет форму цилиндра, а внутри у него встроена небольшая пружина, способствующая удержанию круглой перекрывающей пластины. Устанавливается такой клапан либо на насосе, либо непосредственно перед ним, если это предусмотрено конструкцией.

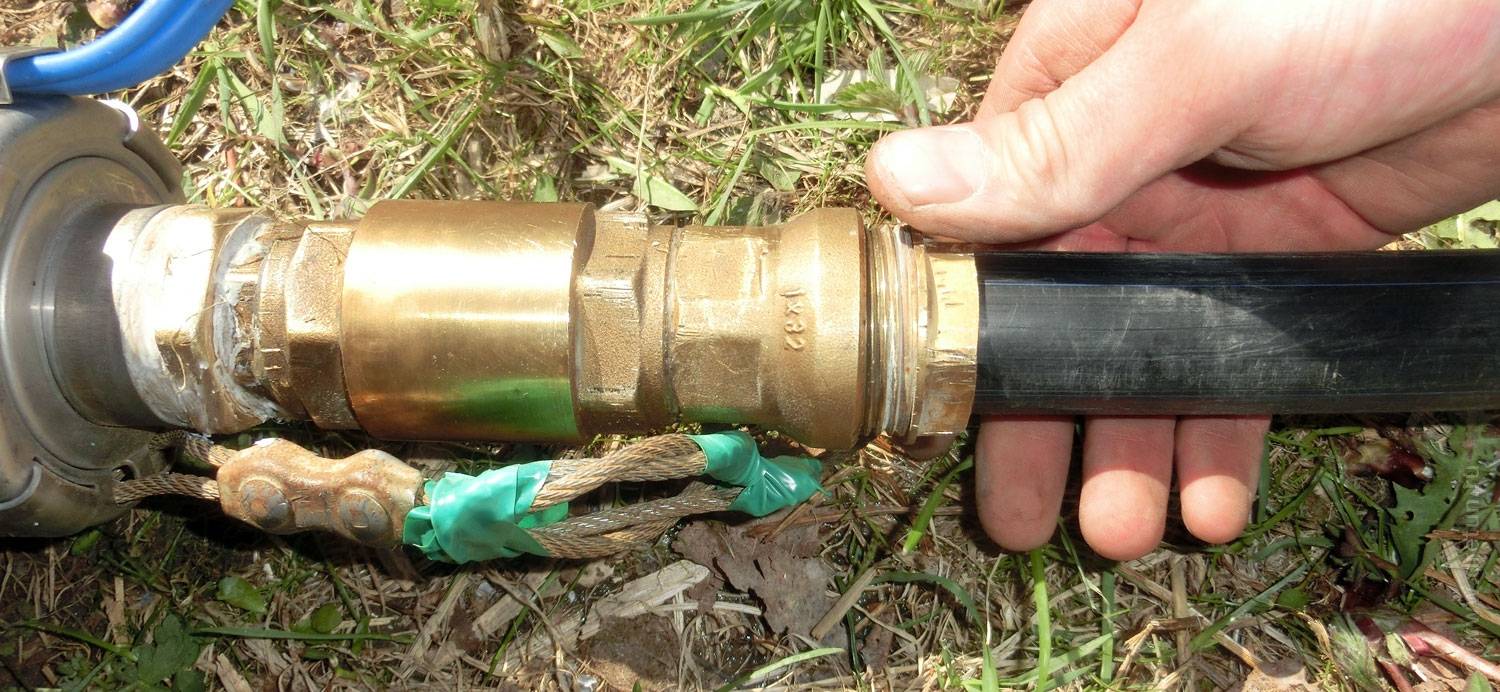

Процесс установки обратного клапана можно разделить на несколько этапов:
- Выбор места для установки между самим насосом и насосной станцией.
-
Производство разрыва трубопровода. -
Установка обратного клапана на одну из частей трубопровода. -
Соединение двух частей трубопровода друг с другом при помощи сгона.
На первый взгляд, процесс прост и элементарен, но проведение каждой операции требует специфических знаний и умений. Если человек не обладает опытом в деле установки обратного клапана, он может неправильно провести все процедуры, в результате чего будет нарушено водоснабжение в доме.
В том случае, если обратный клапан устанавливается на трубопровод, который используется только летом, нижнюю точку водопровода стоит снабдить специальным тройником. Далее к нему следует присоединить кран, с помощью которого зимой будет осуществлять слив жидкости.
Установка обратного клапана на канализацию
Обратный клапан для канализации имеет примерно такой же вид, как и клапан на воду, вот только выполнен он может быть из специфических материалов.

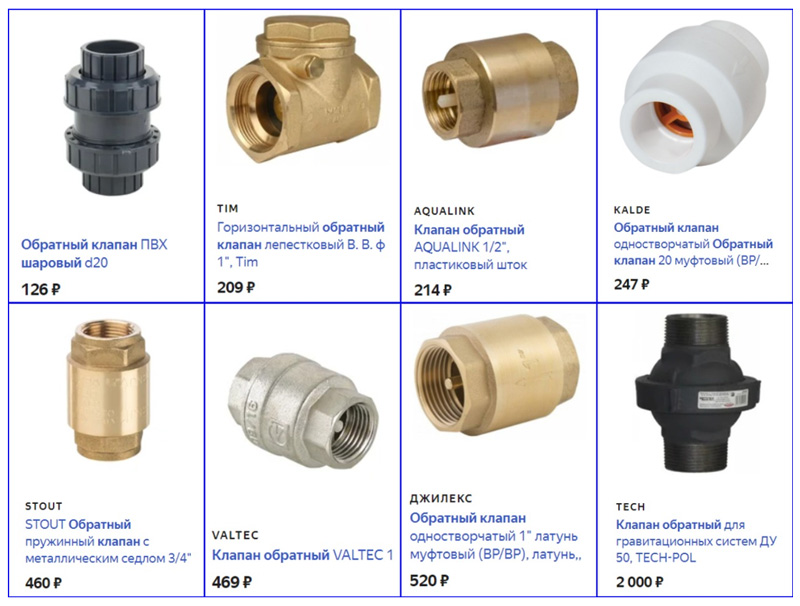

Из каких же материалов чаще всего выполняется подобный обратный клапан?
- Бронза.
-
Чугун. -
ПВХ. -
Нержавеющая сталь. -
Полипропилен.
Обычно корпус такого обратного клапана снабжен специальной крышкой, необходимой для чистки запорной пластины. Итак, как же происходит установка обратного клапана на канализацию?
Врезка обратного клапана может быть как вертикальной, так и горизонтальной. Очень важно, чтобы установка прибора происходила в местах состыковки труб подходящего, для этого диаметра.
Установка может происходить как в действующую канализационную систему, так и во вновь монтируемую. Стыковка чугуна с пластиком происходит посредством перехода от одного материала на другой. Профессионалы обычно так устанавливают обратный клапан, чтобы можно было в дальнейшем производить техобслуживание системы.
Установка обратного клапанаТакже стоит помнить, что существуют два варианта установки обратного клапана. Так, например, можно установить по одному прибору на каждый имеющийся в доме сантехнический прибор. В противовес этому, можно провести установку одного клапана с большой пропускной способностью на общую трубу.
Сейчас все чаще вместо обратного клапана, не допускающего приток сточных вод, используют вакуумный клапан, гарантирующий равномерное распределение давления в сточных трубах.
Определить какой вариант клапана нужен в том или ином случае может только профессионал.
Стоимость установки обратного клапана
Конечно, каждый человек может попытаться провести все операции самостоятельно, но дело это непростое. Гораздо легче обратиться к профессионалам, который качественно и быстро установят клапан. К тому же, и стоимость установки обратного клапана сейчас более чем доступная. Обычно стоимость установки обратного клапана напрямую зависит от индивидуальных запросов мастеров и сложности работы. Если требуется установить один клапан с повышенной пропускной способностью, то это будет гораздо дешевле, чем установка нескольких приборов.
Стоимость может зависеть и от состояния труб, и от особенностей самого дома. Так, например, работы с водоснабжением и канализационными системами в частном доме проще, чем в многоквартирном. И все же, за подобными услугами лучше обращаться к мастерам. Специалисты подробно расскажут, как будет проведена подобная операция, а также поведают, как ухаживать за системой труб, чтобы обратный клапан прослужил дольше. К тому же, человеку не придется тратить свое личное время на довольно трудоемкий процесс. И если профессионалы смогут провести установку клапана за пару часов, то у новичка в этом деле может уйти несколько дней только на освоение самой системы.
Разумеется, профессионалы дают гарантию качества на все проводимые работы, а вот при непрофессиональной установке, система водоснабжения и канализации может быстро выйти из строя.
Обратный клапан на воду: что это такое, виды, устройство и принцип работы, как установить своими руками
Обратный клапан на воду: что это такое, виды, устройство и принцип работы, как установить своими руками | Новости «Лавита-Сибирь»
Лучшее качество для жизни
г.Омск, ул. Арнольда Нейбута, 91А/3
8 (3812) 56-50-16
(офис/склад ПН-ПТ 9-18)
г. Новосибирск, ул. Фабричная 10, помещение 101
8 (383) 212-95-06
8 (923) 106-69-66
(магазин: ПН-ПТ 9-19, СБ 9-16, ВС – выходной)
8 (953) 795-95-06
Главная » Новости » Обратный клапан на воду: что это такое, виды, устройство и принцип работы, как установить своими руками
Обратный или односторонний клапан — механическое устройство, пропускающее жидкость в одном направлении. Они имеют два отверстия в корпусе, одно для входа жидкости, а другое для выхода жидкости. Внутри металлического корпуса предусмотрен запирающий механизм в виде шара, диска или лепестка.
Стрелка указывает направление потока
Виды и принцип работы
Обратные клапаны — часть трубопроводной системы. Они обеспечивают стабильную работу бытовой техники и защищают от гидравлического удара. Клапаны работают автоматически и большинство из них не контролируются человеком.
Для стабильной работы необходимо выбирать соответствующее по типу устройство:
- шаровый — универсальный, износоустойчивый клапан в основном применяется в трубопроводах с небольшим диаметром. Подходит для системы отопления и водоснабжения в коммунальных трубах. Запорным механизмом является металлический шарик покрытый герметиком. При движении водяного потока шарик поднимается, пропуская рабочую жидкость, в случае обратного потока опускается, тем самым перекрывая движение. Для оптимальной работы механизма необходимо давление внутри системы от 25 бар, при меньшем давлении клапан не сработает. Корпус изготавливается из стали с фланцевым или сварным соединением;
- пружинный — состоит из пружины и диска. При движении потока пружина сжимается, диск поднимается, давая воде свободно двигаться внутри трубопровода. В случае остановки диск перекрывает отверстие, тем самым останавливая обратный поток. Это самое простое и недорогое устройство с резьбовым (муфтовым) соединением. При отложении солей внутри трубопровода теряется герметичность, и клапан подлежит полной замене;
- лепестковый — запорным элементом является пружина-лепесток на шарнирном устройстве. При подаче воды задвижка откидывается, в случае отключения перекрывает проход, не давая жидкости выливаться из трубопровода.
Устанавливаются клапаны на вертикальных и горизонтальных линиях. Цена обратного клапана зависит от используемого материала и проходного диаметра.
Существуют еще двухстворчатые клапана, но в силу повышенного гидравлического сопротивления они применяются для вязкой рабочей среды, где требуются особые уплотнительные материалы.
На заметку. Ключевым недостатком обратных клапанов является то, что они не могут быть использованы в пульсирующих системах, поскольку непрерывная неравномерность потока из-за вибраций ведет к преждевременному износу запорного механизма.
Особенности монтажа
Чтобы правильно установить клапан в систему необходимо учитывать проходной диаметр трубопровода и способ монтажа:
- устанавливается по движению потока. На корпусе нанесена стрелка указывающая направление;

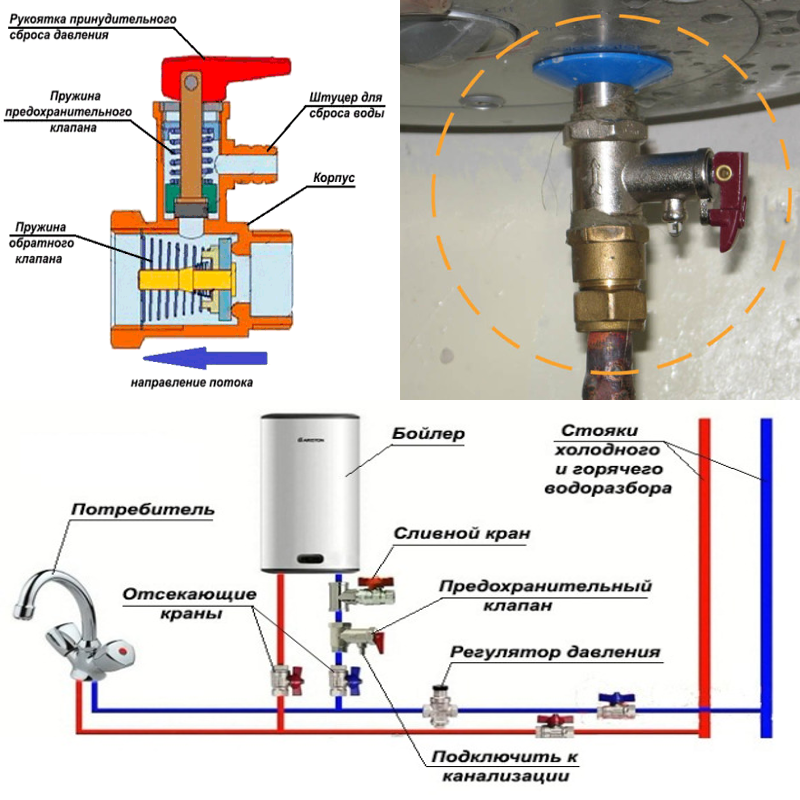

- перед монтажом на водонагреватель необходимо освободить систему и бак от воды;
- устанавливается после счетчика, но до вентиля перекрывающего воду;
- для сохранения продолжительной работы клапана перед ним рекомендуется устанавливать фильтр грубой очистки.
По виду соединений клапаны различаются на резьбовые, муфтовые, фланцевые, сварные. Фланцевые в основном используются на трубопроводах большого диаметра. В домашней системе распространены резьбовые и муфтовые, которые устанавливаются с использованием уплотнительных материалов. Они просты в обслуживании и замене.
В Новосибирске купить обратные клапаны можно в компании «Лавита».
На заметку. Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, и поэтому односторонние клапаны необходимы для удержания воды в системе. Последовательная волна давления (пульсация) может причинить повреждение системы, включая взрывы, кавитацию и имплозию из-за высокого давления в сети.
РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ
РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ
Арье Брегман 2019-10-16 07:34:31
3 основных правила для получения максимальной отдачи от ваших клапанов.
Во многих случаях проблемы с клапаном вообще не связаны с клапаном, а возникают из-за проблем с конструкцией трубопроводной системы, расположением клапана, неправильным монтажом или выбором неправильного клапана для применения.
Следующая информация является руководством по основам клапана.
Конструкция трубопровода: 3 основных правила
Правило № 1: Все клапаны работают лучше всего при установке в условиях нетурбулентного потока.
Стремитесь к плавному, нетурбулентному потоку во всех вариантах конструкции. Рекомендуется пятикратный NPS (номинальный размер трубы — внешний диаметр [НД] трубы) прямой трубы как вверх, так и вниз по течению, но некоторые конструкции клапанов могут быть установлены с менее прямой трубой, чем это. Приемлемость нелинейных трубопроводов зависит от конкретного случая. Всегда полезно проконсультироваться с производителем клапана; они смогут дать рекомендации, чтобы избежать проблем с техническим обслуживанием в будущем.
Правило № 2: Используйте расчеты расхода для правильного определения размера.
Обратные клапаны соответствующего размера необходимы для оптимальной работы системы при минимальном техническом обслуживании. Выполнение расчетов расхода для обратных клапанов так же важно, как и расчеты размеров для каждого двухпозиционного регулирующего клапана в системе. Правила определения размеров двухпозиционных клапанов не применяются к обратным клапанам, равно как и правила определения размеров регулирующих клапанов. Обратные клапаны должны иметь коэффициент расхода (Cv) меньше, чем Cv, рассчитанный при использовании желаемого перепада давления в уравнениях определения размера расхода.
Необходимо определить, с каким минимальным расходом может работать обратный клапан. Не думайте, что номинальный размер клапана и номинальный размер трубы всегда должны совпадать. Всегда выполняйте любые расчеты размеров для условий минимального, максимального и нормального расхода. Убедитесь, что условия потока будут достаточными для полного открытия клапана при минимальном и максимальном расходе, а нормальные условия потока обеспечат оптимальную работу клапана при минимальном техническом обслуживании клапана.
Все обратные клапаны требуют давления от скорости жидкости, чтобы открывать их и сохранять стабильное положение. Минимальное давление для открытия обратного клапана называется давлением срабатывания, но перепад давления должен быть как минимум в два раза больше, чем для полного открытия клапана.
Правило № 3: Найдите подходящее место.
Распространенный вопрос заключается в том, имеет ли значение размещение горизонтальной или вертикальной линии. Горизонтальная линия всегда предпочтительнее, потому что она исключает гравитацию из уравнения. В то время как многие типы обратных клапанов будут работать в горизонтальных трубопроводах, осевых потоках или бесшумных, обратные клапаны типичны для вертикальных трубопроводов.
Распространенные ошибки проектирования трубопроводов
Попытка втиснуть клапаны в маленькое тесное пространство является ошибкой, которой следует избегать. На изображениях 1 и 2 показаны несколько правил проектирования, которые соответствуют общепринятым методам прокладки трубопроводов.
Если перед клапаном находятся насосы, колена, компенсаторы и другие клапаны, это может вызвать турбулентность, которая может привести к нестабильности диска и, в конечном итоге, к износу и выходу из строя компонентов.
Установка поворотных обратных клапанов на вертикальных участках трубопровода
Если поток в вертикальном трубопроводе идет вверх (против силы тяжести), под действием силы тяжести диск ударяется о седло при остановке потока, что может привести к гидравлическому удару. Если поток идет вниз, поворотный обратный клапан всегда будет открыт и не будет выполнять свою работу. Однако обратные клапаны с осевым потоком хорошо работают в вертикальных трубопроводах.
В вертикальных трубопроводах проще всего заменить поворотный обратный клапан или двухдверный клапан встроенным обратным клапаном с осевым потоком. Более сильная пружина осевого клапана гарантирует, что клапан закроется до того, как произойдет обратный поток. Закрытие клапана до того, как поток реверсирует, может устранить большинство гидравлических ударов.
Пружины обратного клапана осевого типа имеют разные размеры для потока вниз и потока вверх. Flow up часто может использовать стандартную пружину давления трескания.
Для потока вниз требуется более мощная пружина, чем стандартная, чтобы компенсировать вес диска, а также любую статическую головку носителя, которую вы, возможно, захотите держать над диском.
Низкое давление срабатывания
Давление срабатывания можно легко выдерживать в обратных клапанах с осевым потоком, до определенной степени.
3-дюймовый затвор с давлением срабатывания 0,1 фунта на квадратный дюйм (psi) возможен, но 30-дюймовый клапан с давлением срабатывания 0,1 psi невозможен.
Это распространенная проблема с резьбовыми концевыми клапанами. Герметик для труб (также известный как трубная смазка) будет мигрировать во внутренние области клапана.
Этот герметизирующий материал может привести к тому, что уплотнительные механизмы внутри клапана (диск и седло) не будут герметичны, а также может привести к заклиниванию клапана в открытом или закрытом положении.
Отвинчивание клапана во время установки
Половины корпуса клапана с резьбовым соединением (обратный клапан, шаровой клапан и т. д.) могут отвинчиваться, если клапан откручивается от линии.
Всегда надевайте гаечный ключ на правильный конец клапана, если его необходимо отвинтить от линии. Отвинчивание клапана от линии может привести к утечке через уплотнение корпуса из-за защемления уплотнительного кольца уплотнения корпуса.
Перед установкой обратного клапана обратите внимание на направление потока в трубопроводе.
Конечные пользователи могут задаться вопросом, должен ли клапан находиться на идеально ровном трубопроводе. Хотя это не обязательно, это предпочтительно. Поворотные обратные клапаны и обратные клапаны с наклонным диском обычно имеют посадочную поверхность, обработанную на плоскости, наклоненной под углом 5 градусов относительно осевой линии клапана. Любой угол линии больше 5 градусов может привести к тому, что диск не будет касаться седла и, следовательно, произойдет утечка. Осевые клапаны не испытывают этой проблемы из-за внутренней пружины.
Дополнительный совет: Очистите линии перед застегиванием трубопровода. Это может показаться очевидным, но конечные пользователи были бы удивлены тем, что остается в трубе во время строительства — сварочный стержень, гаечные ключи, два на четыре и многое другое. Все это повреждает посадочные поверхности и задерживает запуск.
Руководство по техническому обслуживанию клапанов
Еще один часто задаваемый вопрос: следует ли использовать масла, консистентные смазки и смазочные материалы при обслуживании клапанов. Следуйте рекомендациям производителя и прочитайте инструкции по техническому обслуживанию перед запуском.
По возможности не рекомендуется использовать консистентные смазки или смазочные материалы, так как их присутствие может повредить процессу.
Тщательно очистите клапан, пока он находится на стенде для обслуживания. Чем чище, тем лучше.
Смазки и смазки, рыхлая ржавчина или окалина на литых поверхностях – все это необходимо удалить, чтобы гарантировать, что после установки клапан будет работать так же хорошо, как и при восстановлении и испытании на стенде.
Попытайтесь получить инструкции по техническому обслуживанию клапана, с которым вы работаете. Даже опытные профессионалы отрасли, занимающиеся восстановлением клапанов в течение 30 лет, должны проверить, есть ли у производителя особые требования.
Лучше сделать ремонт правильно с первого раза, чем потом придется делать все заново.
Факторы расположения
Возвращаясь к Правилу № 1 и Правилу № 3, попытайтесь найти оптимальные места в системе для установки клапанов. Втиснув их куда-нибудь, вы только вызовете проблемы позже.
Размер обратного клапана имеет важное значение. Помните, что указанные и установленные обратные клапаны будут открываться вместе с потоком среды. Не указывайте размер клапана только по размеру линии. Сделайте математику и получите это право.
Как правило, материал корпуса клапана соответствует материалу трубы и фланца. Углеродистая сталь является наиболее распространенным материалом корпуса, но в этом семействе есть много вариантов, которые основаны на внешних условиях окружающей среды, а также на температурах процесса.
Материалы отделки обычно выбираются более устойчивыми к коррозии, чем корпус. Твердая облицовка выбирается, когда твердые частицы в потоке среды могут вызывать эрозию. Если среда содержит твердые частицы, необходимо определить размеры этих твердых частиц, даже если они малы (мелкие частицы), но особенно если они превышают 10 процентов NPS.
Важная информация о прокладках
Прокладки в трубопроводной системе так же важны, как и сами клапаны. Выбирайте правильные материалы в зависимости от температуры, давления и химической совместимости.
Правильная установка также чрезвычайно важна. Со всем вниманием к неконтролируемым выбросам необходимо учитывать прокладки, а также любые уплотнения штока.
Если вы работаете с автомобилями, то знаете о важности правильной установки прокладок, особенно если вы не хотите, чтобы подтекало масло или вытекало топливо. То же самое относится и к обработке прокладок трубопроводной системы.
Смазка резьбы болтов, поверхностей гаек и шайб важна, но этап предварительной затяжки, вероятно, является наиболее важным, поскольку он стабилизирует фланцы и удерживает их параллельными. Их следует затягивать в узорной последовательности.
Использование надежных методов установки прокладок позволяет достичь нескольких целей: равномерной нагрузки на болты, равномерного напряжения прокладки и равномерного напряжения фланца. Все это имеет решающее значение для герметичных соединений с прокладками.
Самое главное, это увеличивает срок службы прокладки, а во-вторых, уменьшает утечку, а значит, сокращает объем технического обслуживания и снижает выбросы. Это приводит к повышению производительности завода и делает его более экологически безопасным.
Подробнее статьи о клапанах на pumpsandsystems.com/valves .
МИФЫ ПРОТИВ. РЕАЛЬНОСТЬ
Существует два распространенных мифа о ржавой нержавеющей стали и магнитной нержавеющей стали.
1. Нержавеющая сталь не ржавеет.
Ржавчина на нержавеющей стали возникает из-за остатков свободного элементарного железа на поверхности отливки. Многие литейные процессы, в том числе дробеструйная очистка и шлифовка, оставляют свободное железо на поверхности, которая в конечном итоге ржавеет. Травление или пассивация удалит этот остаток железа.
2. Нержавеющая сталь не магнитится.
Литая нержавеющая сталь будет слабомагнитной из-за содержания феррита в микроструктуре литого материала. Нержавеющая сталь серий 300 и 400 будет несколько магнитной.
Ари Брегман — вице-президент и генеральный директор компании DFT Inc., расположенной в Экстоне, штат Пенсильвания. Брегман проработал более 40 лет в арматуростроении и имеет степень магистра машиностроения Вустерского политехнического института. Для получения дополнительной информации посетите сайт dftvalves.Com, отправьте электронное письмо по адресу [email protected] или позвоните по телефону 800-206-4013.
©Cahaba — Насосы и системы. Посмотреть все статьи.
РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ
/articles/check-valve-installation-piping-design-guidelines
Список выпусков
Июнь 2023 г.
Май 2023
апрель 2023
март 2023
Февраль 2023
Январь 2023
Декабрь 2022
ноябрь 2022
Октябрь 2022
Сентябрь 2022
август 2022
июль 2022
июнь 2022
Май 2022
апрель 2022
март 2022
Февраль 2022
Январь 2022
Декабрь 2021
ноябрь 2021
Октябрь 2021
Сентябрь 2021
август 2021
июль 2021
июнь 2021
Май 2021
апрель 2021
март 2021
Февраль 2021
Январь 2021
Декабрь 2020
Ноябрь 2020
Октябрь 2020
Сентябрь 2020
Август 2020
июль 2020
июнь 2020 г.
Май 2020
апрель 2020 г.
март 2020
Февраль 2020
Январь 2020
Декабрь 2019
Ноябрь 2019
Октябрь 2019
Сентябрь 2019
август 2019 г.
июль 2019
июнь 2019 г.
Май 2019
Апрель 2019
март 2019 г.
Февраль 2019
Январь 2019
декабрь 2018 г.
ноябрь 2018 г.
октябрь 2018 г.
Сентябрь 2018
август 2018 г.
июль 2018 г.
июнь 2018 г.
Май 2018
апрель 2018 г.
март 2018 г.
Февраль 2018 г.
январь 2018 г.
декабря 2017 г.
ноябрь 2017 г.
октябрь 2017 г.
Сентябрь 2017
август 2017 г.
июль 2017 г.
июнь 2017 г.
Май 2017
апрель 2017 г.
март 2017 г.
Февраль 2017 г.
Январь 2017 г.
Декабрь 2016
ноябрь 2016 г.
октябрь 2016 г.
Сентябрь 2016
август 2016 г.
июль 2016 г.
июнь 2016 г.
Май 2016
апрель 2016 г.
март 2016 г.
Февраль 2016
Январь 2016 г.
декабрь 2015 г.
ноябрь 2015 г.
Библиотека
Принцип установки и работы для обратных клапанов
Обратные клапаны представляют собой автоматические клапаны, открытие и закрытие которых зависит от перепада давления потока. Обратные клапаны уникальны, потому что они могут пропускать поток только в одном направлении. Они не работают как шаровые краны или задвижки с двунаправленным потоком. Кроме того, производители обратных клапанов указывают направление потока стрелкой на корпусе клапана. Эта уникальная характеристика позволяет обратному клапану предотвращать обратный или обратный поток среды, что играет большую роль в обеспечении безопасности лабиринта трубопроводов.
- Обратные клапаны должны быть установлены перед выпускным отверстием насоса и перед выпускным регулирующим клапаном.
- Всегда учитывайте размер обратного клапана перед установкой. Это обеспечит оптимальную производительность при минимальном техническом обслуживании.
- Проведите расчет расхода перед покупкой клапана.
- Проверьте минимальное давление срабатывания для открытия клапана. Затем убедитесь, что перепад давления как минимум в два раза превышает давление срабатывания для полного открытия клапана.
- Не пытайтесь втиснуть клапаны в ограниченное пространство.
- Всегда обращайте внимание на направление потока в трубопроводе перед установкой.
Механизм работы обратных клапанов во всех моделях одинаков. Что касается обратных клапанов, эмпирическое правило заключается в том, чтобы пропускать поток только в одном направлении и предотвращать любой обратный поток. Для правильной работы обратных клапанов требуется минимальное давление на входе, чтобы позволить им открыться. Это давление называется давлением разрыва. Давление открытия зависит от размера и конструкции клапана.
Вот разбивка того, что происходит, когда клапан работает:
Давление жидкости заставляет регулирующий механизм или диск открыться и облегчить поток от входа к выходу.
Если давление на входе ниже давления на выходе, диск автоматически закроет канал и предотвратит обратный поток.
- Механизм управления различается в большинстве моделей обратных клапанов. Это может быть диск, шар или диафрагма.
- Рабочий механизм в различных моделях обратного клапана(h3)
- Пружинные обратные клапаны
В поворотных обратных клапанах он имеет форму диска, удерживаемого шарниром на верхнем конце. Поворотный обратный клапан является одним из наиболее распространенных типов клапанов, используемых повсеместно, от простых бытовых применений до сложных промышленных целей. Он хорошо подходит для трубопроводов большого диаметра со средней или низкой силой давления. Поворотные обратные клапаны не подходят для работы с высоковязкими жидкостями и твердыми частицами, но они могут прекрасно работать как в горизонтальных, так и в вертикально наклонных трубопроводах.
Шаровые обратные клапаны
Механизм управления в шаровых обратных клапанах представляет собой свободно плавающий шар или подпружиненный шар, который опирается на седло уплотнения рядом с входом. Когда давление жидкости больше, чем давление открытия, шар отрывается от своего седла и позволяет течь.
Подъемные обратные клапаны
Верный своему названию, подъемный обратный клапан работает с направляющим диском, который буквально отрывается от седла клапана, обеспечивая поток среды. Гравитация играет важную роль в рабочем механизме подъемного обратного клапана. Чтобы закрыться, давление открытия должно преодолеть силу тяжести, чтобы диск мог снова сесть с правильным выравниванием. Подъемные клапаны также имеют пружину, помогающую им закрываться. Но некоторые модели клапанов без пружин для закрывания полагаются только на гравитацию.
Гидравлический удар — одна из важных проблем, которую необходимо учитывать при работе механизма обратного клапана. Если клапан закрывается слишком быстро, это может привести к гидравлическому удару, который может быть очень шумным и даже повредить клапан. Для предотвращения возникновения гидравлического удара важно покупать клапаны с буферной функцией для увеличения времени закрытия.
