Обвязка столбчатого фундамента: Как обвязать столбчатый фундамент брусом

Как обвязать столбчатый фундамент брусом

Mira | 07.06.2015 | Технологии | 10 572 views | Комментариев нет

Содержание

Как известно, качество и долговечность фундамента напрямую зависит от того, насколько точно соблюдается технология поэтапного выполнения работ. В данном случае, обвязка столбчатого фундамента брусом – не исключение. Именно от нее будет зависеть насколько качественно и добротно будет заложен столбчатый фундамент своими руками, а как следствие долговечность самого жилища. Столбчатый или свайно-винтовой фундамент – сравнительно небольшие столбики либо сваи, которые находятся друг от друга на строго определенном расстоянии, будучи вколоченными в землю. Даже в том случае, если столбики или сваи будут залиты в бетон, это не дает никакой гарантии, что пол будущего дома будет прочным и не будет подвержен деформации. Именно по этой причине обвязка фундамента крайне необходима.

Обвязка фундамента представляет собой соединение фундаментальных свай и столбиков между собой. Для их соединения используют устойчивые и надежные материалы. Этот трудоемкий процесс позволяет получить основание с высокой степенью надежности, способное выдерживать нагрузки допустимого значения.

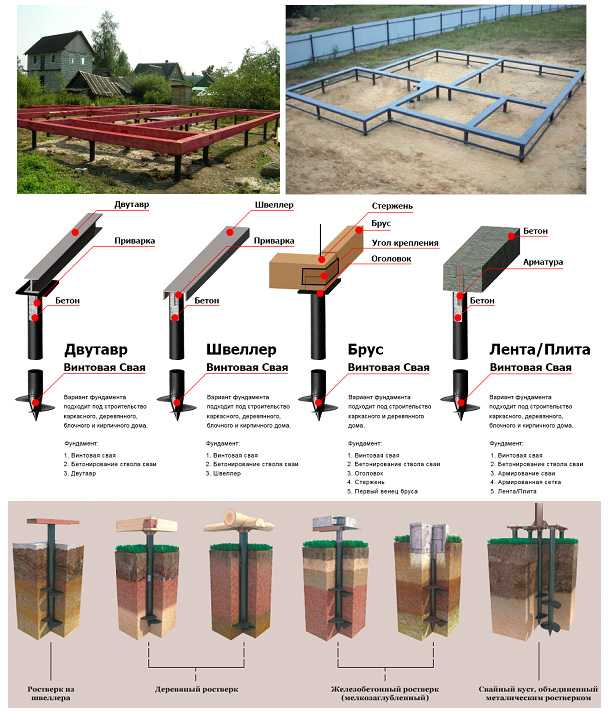

Перед тем, как приступить к выполнению обвязки брусом столбчатого или свайно-винтового фундамента, следует заблаговременно выбрать наиболее подходящий вид монтажа для строительства брусового дома. Как показывает практика, более эффективными и надежными способами связки фундамента являются следующие:

  1. Монтаж обвязки с непосредственной посадкой на резьбу. В целом ряде случаев такой способ связки разрешается использовать при наличии толстых деревянных свай с повышенной степенью прочности. Здесь следует уделить особое внимание расчету резьбы. В случае, если сваи будут недостаточной толщины, то как таковых ошибок при монтаже не избежать.
  2. Использование сварки. Этот способ эффективен при обвязке металлических свай. Сварка считается единственным и пожалуй самым беспроигрышным вариантом обвязки, поскольку на металле никакой другой вид обвязки держаться столько времени не сможет.
  3. Скрепление с использованием хомутов. Этот способ востребован для самых разных деревянных свай. Немаловажно, что в случае, если толщина сваи невелика, то этот вариант также может быть использован. Следует отметить, что к некоторым металлическим сваям могут быть также применены хомуты.

Помните, что способ обвязки столбчатого или свайно-винтового фундамента зависит от качества материала и толщины фундамента. Итак, прежде чем выполнить обвязку, настоятельно рекомендуется купить деревянный брус и приготовить следующие инструменты:

  • саморезы;
  • уголки из металла;
  • молоток;
  • анкера небольшого размера;
  • олифа;
  • строительный уровень;
  • рубероид;
  • олифа;
  • сварочный аппарат.

Способ посадки на резьбу

Как показывает практика, достичь надлежащей обвязки винтового фундамента с использованием бруса можно комбинируя сразу 2 технологии – посадку на хомуты и на резьбу. В конечном счете такой брус сможет в течение достаточно продолжительного периода времени удерживать свайный фундамент. В плане удобства, если винтовые сваи располагаются в виде перевернутой вниз буквы «П», предпочтительнее будет выполнить обвязку брусом с непосредственной посадкой на резьбу.

Итак, возьмите брусок нужной длины и разместите его между 2 стойками. Не стоит забывать, что по каждой стороне, где происходит соприкосновение со сваями следует проложить рубероид, которой предварительно покрыть олифой. Брус закрепляется к боковым стойкам с помощью саморезов. К нижней части основания крепление производится с помощью сквозных шпилек либо небольших анкеров. Как только брус будет закреплен, необходимо слегка подбить его молотком.

В целях придания дополнительной прочности можно несколько укрепить соединения, которые находятся на внешних углах. Для этого понадобятся простые шипы либо металлические уголки. Что касается подбора уголка, то следите за тем, чтобы он совпадал по размеру с углом сваи с брусом. Закрепление уголка также происходит при помощи саморезов. Этим способом можно выполнить обвязку абсолютно на всех имеющихся сваях, причем необработанные участки полностью исключаются.

Способ посадки на хомуты

Этот способ крепления бруса лучше использовать в том случае, когда отсутствует форма перевернутой буквы «П» . Посадка на хомуты предполагает наложение достаточно длинных брусков (прямоугольных) на вершины свай. Чтобы их закрепить — воспользуйтесь саморезами. В случае, если сваи металлические, то потребуется сварка. В процессе соединения брус должен иметь идеально ровную поверхность. Для этих случаев рекомендуется воспользоваться строительным уровнем. Бруски накладываются таким методом по всей поверхности фундамента. Как только бруски будут наложены, необходимо прикрепить брус между сваями на деревянные бруски. Они должны выглядеть в форме буквы «П» и называются хомутами. В последующем кончики с помощью специальных уголков скрепляются со сваями, которые располагаются рядом. Как только работы по креплению будут завершены, каждое соединение следует проверить на устойчивость. Идеальное крепление – это когда ни один из хомутов в конструкции не расшатывается.

Другая методика обвязки

В настоящее время обвязка фундамента брусом является наиболее востребованным вариантом. Она широко применяется при строительстве домов и коттеджей из клееного бруса или другого вида пиломатериала. Ее отличает простота исполнения, но она не гарантирует получения основания надлежащего качества. Для ее выполнения подготовьте следующие инструменты:

  • бензопила либо электрическая пила;
  • строительный уровень;
  • рулетка.

Следует отметить, для того чтобы выполнить обвязку брусом, потребуется помощь со стороны, поскольку обработку бруса, его перенос и установку невозможно выполнить одному человеку.

Итак, для начала нужно определиться с выбором пиломатериала. Брус должен иметь ровную поверхность, без каких-либо шероховатостей. Для выполнения процедуры обвязки необходимо в обязательном порядке произвести стыковку бруса. Для этого следует выполнить на нем распилы с обеих сторон, причем один распил делается сверху, а другой – снизу. Далее, под прямым углом производится укладка бруса, свободное пространство, которое осталось между распилами заполняется джутом. Таким же образом рекомендуется выполнить крепление бруса к фундаменту дома.

Общие советы и рекомендации

Для того, чтобы крепление, а в последующем обвязка брусом были выполнены надлежащим образом, лучше придерживаться в работе приведенных ниже советов и рекомендаций. Что касается строительства домов из профилированного бруса и иных материалов, то оно должно выполняться на одинаковые по высоте сваи. В противном случае, процесс может не удастся. Для более качественной обвязки сваи нужно предварительно выровнять. При непосредственном креплении сваи и бруса, необходимо контролировать, чтобы соединение с саморезом находилось в центре. Соблюдение этого требования позволит вам избежать такой неприятности как растрескивание древесины.

Если следовать советам и рекомендациям приведенным выше, то крепление не составит особых трудностей. Главное в работе — размеренность и неспешное выполнение каждого действия.

По материалам http://moifundament.ru/stolbchatyj/soorudit-svoimi-rukami.html

Статья написана для сайта moscowsad.ru.

Метки:Фундамент

Обвязка столбчатого фундамента брусом

После строительства столбчатого фундамента, начинаю следующий этап – это обвязка столбчатого фундамента брусом. Для этого буду использовать свежераспиленный брус размером 150х150 мм из сосны. Такой размер был обусловлен тем, что локальные нагрузки на отдельные участки от оборудования будет весьма большие. Например, буферная емкость будет создавать нагрузку порядка 1 тонны на квадратный метр, что бы ее распределить равномерно был использован брус именно такого размера.

На ближайшей пилораме заказал пиломатериалы с доставкой на объект. Куб дерева мне обошелся в 3500 грн, плюс доставка 700 грн.

Работу начинаю с подготовки бруса, то есть торцую его и подрезаю по нужному мне размеру. Что бы отрезать такой большой брус использую циркулярную пилу и ножовку по дереву. Сначала делаю разметку карандашом и угольником, потом прохожусь циркулярной пилой с каждой стороны и дорезаю ручной пилой. Сырой брус очень тяжелый, поэтому желательно пригласить помощника, так будет проще и быстрее.

Укладываем продольный брус на фундамент из шлакоблоков. Он будет основным несущим элементом. Поперечный брус будет размером поменьше 150х100 мм и его основная задача поддерживать в проектном положении основной несущий брус.

Обязательно пиломатериал нужно защитить от гниения и вредителей. Делать это буду с помощью антисептика Impregnat 1:10 concentrate antiseptic производителя Bionic House. Данный препарат нужно развести водой в пропорции 1 к 10. Желательно его еще и подкрасить красителем, так как он прозрачный и его плохо будет видно на древесине. Этот антисептик можно наносить на свежераспиленное дерево. Хочу предостеречь вас, что не каждый препарат для этого предназначен, читаем инструкцию.

Брус очищаю с помощью веника, обязательно нужно убрать мелкие опилки, которые будут мешать пропитыванию дерева. Наношу антисептик валиком со средним ворсом. Даю ему высохнуть.

Поверх блоков фундамент делаю гидроизоляцию с помощью специальной гидроизоляционной пленки в два слоя.

Соединяю продольный и поперечный брус. Для этого делаю вырезы в обоих брусках и соединяю. Места, где делал вырезы, пропитываю антисептиком.

Теперь можно соединять брус между собой. Сначала закручиваю по одному саморезу в каждый угол, ровняю диагонали, пробиваю гвоздями и прокручиваю винтами по дереву. Саморезы и гвозди использую длиной 120 мм.

Внутренние поперечные бруски креплю с помощью металлических усиленных уголков, глухарей (винт по дереву) и гвоздей. Не стал делать врезку поперечных брусков из-за того, что бы не уменьшать сечение несущих балок и, следовательно, не уменьшать несущую способность.

Обвязка столбчатого фундамента брусом готова. Потратил я на данное мероприятие следующие средства:

  • Брус  150х150х6 – 0.41 м3 – 1435 грн / 3726 р / 57.94$
  • Брус  100х150х6 – 0.18 м3 – 630 грн / 1636 р / 25. 44$
  • Крепеж – 838 грн / 2176 р / 33.84$
  • Антисептик – 141 грн / 366 р / 5.69$
  • Итого: 3044 грн / 7904 р / 122.91$.

Весь процесс строительства я показываю в данном видеоролике:

Стальная труба Применение: Фундаментные сваи

Фундаментные сваи из стальных труб представляют собой тип глубокого фундамента, состоящего из тонких стальных труб, которые используются для поддержки конструкции, такой как здание или резервуар для воды, путем передачи веса конструкции на грунт под ним.

Когда необходима забивка фундамента из стальных труб?

Закладка фундамента из стальных труб необходима в одной из двух ситуаций. Во-первых, если на поверхности строительной площадки имеется слабый слой грунта, грунт не сможет выдержать вес новой конструкции, поэтому необходимо использовать фундаментную сваю из стальных труб. Во-вторых, если строится очень тяжелое здание (например, высотное здание, мост или резервуар для воды), поверхностный грунт не сможет выдержать его вес независимо от прочности грунта, и необходимо использовать фундаментные сваи. В обоих случаях цель сваи из стальных труб состоит в том, чтобы перенести вес конструкции с поверхности почвы на более прочную почву или скалу ниже.

Концевые опорные сваи и висячие сваи

Существует два основных типа фундаментных свай из стальных труб: концевые опорные сваи и висячие сваи. У свай с торцевыми опорами нижний конец сваи опирается на подземный слой прочного грунта или скалы. Конец ворса «сидит» на этом прочном слое и упирается в него, чтобы не сместиться. При использовании торцевых несущих стальных трубчатых свай нагрузка надземного здания передается через сваю на прочный подземный слой. В некотором смысле концевые опорные сваи действуют как строительные колонны.

Висячие сваи, напротив, работают как клин в почве. Трение грунта вокруг сваи из стальной трубы — это то, что удерживает сваю на месте, и это то, что переносит вес надземной нагрузки на почву.

Установка фундаментных свай из стальных труб

Фундаментные сваи могут быть установлены одним из двух способов: с помощью забивных свай или сборных забивных свай. Забивные сваи изготавливаются путем забивания в землю полой тонкостенной стальной трубы. Затем земля внутри трубы удаляется, а в трубу опускается стальной арматурный каркас. Наконец, в стальную трубу заливается влажный бетон, чтобы удерживать ее на месте.

При сборных забивных сваях труба сначала заливается на уровне земли, а затем забивается в землю с помощью копра. Копер держит стальную трубу вертикально и забивает ее в землю, ударяя по ней тяжелым грузом. На стальную трубу надевают временный колпачок, чтобы не повредить трубу во время забивания. Трубу забивают до «отказа», когда труба физически не пойдет дальше.

Преимущества и недостатки свай из стальных труб

Сваи из стальных труб имеют много преимуществ. Они просты в установке, могут достигать большей глубины по сравнению с другими типами свай, могут проникать сквозь твердые слои почвы, легко сращиваются и могут выдерживать большие нагрузки. Недостатком стальных свай является то, что при неправильной обработке они подвержены коррозии, могут сместиться в процессе установки и дороже по сравнению с другими типами свай, такими как дерево или бетон. В целом считается, что фундамент из стальных труб стоит своих денег из-за его долговечности и долговечности.

Чтобы узнать больше о стальных трубах, посетите наш блог «Все о стальных трубах» .

ПОКУПАЙТЕ И ПРОДАВАЙТЕ С EIFFEL TRADING

На онлайн-рынке Eiffel Trading имеется множество бывших в употреблении и излишков строительных материалов, в том числе бывших в употреблении стальных труб , бывших в употреблении широкополочных балок и бывших в употреблении двутавровых свай . Кроме того, наш ассортимент оборудования варьируется от бывших в употреблении секционных барж до бывших в употреблении козловых кранов и всего, что между ними.

Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, бесплатно создайте объявление о розыске .

Готовы продать подержанное тяжелое оборудование или строительные материалы? Разместите свои продукты сегодня бесплатно на онлайн-рынке Eiffel Trading.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, позвоните нам по телефону 1-800-541-7998 или напишите по электронной почте [email protected] .

Расчет полного количества опорного фундамента из труб

расчет объема бетона и арматуры, земляных работ, обратной засыпки и т. д. количество закладочных материалов. номер опорной плиты.

У меня есть некоторые заданные данные

У меня есть один чертеж опоры трубы, который они упомянули во всех подробностях.

длина фундамента трубной опоры =2,5 м

ширина фундамента трубной опоры=1,5 м

высота основания =0,500 м

Общая высота основания =1,5 м

над землей =0,300 м

длина основания =0,450 м

ширина основания =0,350 м

900 опора



общая выемка фундамента из труб = Д×Ш×В

общая выемка из фундамента из труб =2×1,5×1,7=5,1 м³

это точная выемка фундамента, но для рабочего пространства, мы сделаем 600 мм дополнительные раскопки со всех сторон. и 100 мм для тощего бетона. значит раскопки

Всего выкопания = 3,2 × 2,7 × 1,8 = 15,552 мгранита

Учить больше

Как вычислять длину резания прямоугольника и циркулярные стремя

Тощий бетон

Тощий бетон со всей стороны дополнительно на 100 мм, а толщина тощего бетона составляет 100 мм0003

Теперь бетон для основания

Бетон для основания =Д×Ш×В

Бетон для основания =2×1,5×0,500=1,5 м³

Теперь бетон для пьедестала или колонны Д×Ш×В

бетон для пьедестала или колонны=0,450×0,350×1,5=0,236 м³

этот бетон предназначен для одного пьедестала, но у нас есть 2 пьедестала или колонны для опоры трубы

поэтому всего бетона для двух пьедесталов =0,236×2=0,472 м³

теперь рассчитаем количество арматуры для фундамента

арматура фундамента

диаметр длинного стержня =12мм

шаг фундамента =200мм

диаметр короткого стержня =12мм

бар

длина резки длинного стержня = общая длина -2(C. C)+2 изгиба

длина резки длинного стержня = 2000-2(75)+2(19d)=2000-150+2(228)=1394 мм =1,394 м

Кол-во длинных стержней = ширина фундамента/расстояние+1

Кол-во длинных стержней =1500/200+1=8,5=9 стержней

Общая длина реза длинного стержня = кол-во стержней × длина одного стержня

Общая длина реза длинного стержня =9×1,394=12,546 м

Сейчас

длина резки короткого стержня=ширина основания-2C.C+2 изгиба

длина резки короткого стержня=1500-2(75)+2(19d)

длина резки короткого стержня=1500-150 +2(19×12)

длина резки короткого стержня=1500-150+456=1806 мм=1,806 м

Количество коротких стержней =общая длина/расстояние+1

Кол-во коротких стержней = 2000/200+1 = 11 стержней

Общая длина реза короткого стержня = количество стержней × длина одного стержня

Общая длина реза короткого стержня = 11 × 1,806 = 19,866 м Теперь мы рассчитываем вес коротких и длинных стержней одновременно, потому что диаметр между короткими и длинными стержнями одинаков, так что почему.

общая длина длинного и короткого стержня = длина короткого стержня + длина длинного стержня

общая длина длинного и короткого стержня = 12,546+19.866=32,412 м

вес длинного и короткого стержня =d²/162,25×общая длина

вес длинного и короткого стержня =12²/162,25×32,412=28,766 кг=29 кг

Теперь вычислите вертикальный стержень

23 диаметр вертикального стержня = 16 мм

высота пьедестала или колонны = 1,5 м

длина пьедестала = 450 мм

ширина пьедестала = 350 мм нижняя перекладина -верх с.с +нижние отводы+верхние отводы

длина резки вертикального стержня=2000-75-2(12)-50+(18d)+10d

длина реза вертикального стержня=2000-75-24-50+(18×16)+10×16

длина резки вертикального стержня=2000-75-24-50+288+160=2,299 м

у нас есть 8 шт. вертикальный стержень = количество стержней × длина одного стержня

общая длина разреза вертикального стержня = 16 × 2,299 = 36,784 м

вес вертикального стержня = d²/162,25 × общая длина

вес вертикального стержня = 16²/162,25×36,784=58,038=59 кг

теперь

мы рассчитываем длину хомутов и количество хомутов форма

Теперь 1-е прямоугольные хомуты

Количество прямоугольных хомутов = общая высота пьедестала/расстояние+1

Количество прямоугольных хомутов =1500/150+1=11 шт. 22№

длина резки хомутов=2 стороны 350+2 стороны 250+2 изгиба

длина резки хомутов=2(350)+2(250)+2(9d)

длина резки хомутов=700+500+2(9 ×10)

длина резки хомутов=1200+180=1380 мм=1,380 м

общая длина хомутов = кол-во хомутов×длина одного хомута

общая длина хомутов =22×1,360=30,380 м

Теперь вычислите количество ромбовидных хомутов

количество ромбовидных хомутов = количество прямоугольных хомутов

22=22

длина резки хомутов=4 стороны алмазных хомутов +2 изгиба

длина резки хомутов=4(215)+2(9d)=860+2(9×10)=1,040 м

всего длина отрезка хомутов=кол-во хомутов×длина одного хомута

общая длина хомутов=22×1,040=22,88 м

Теперь рассчитаем вес обоих хомутов

диаметр хомутов =10 мм

общая длина стремян = длина прямоугольника + длина ромба

Общая длина обеих стремяков = 30,360+22,08 = 52,44 м

Вес жады алмаза = D²/162,25 × общая длина

Вес алмазного приготовления = 10²/162,25 × 52,44 = 32,32 = 33kgg

925

2

2925

2925

2

2925

2925

2925

925

925

925

925

925 рассчитываем засыпку

засыпку фундамента трубной опоры до уровня земли.
