Технология монтажа теплого электрического пола: Электрические теплые полы. Порядок монтажа и укладки

admin

Содержание

схема укладки, подключение и установка

Содержание:

  1. Разновидности теплых полов
  2. Кабельные полы
  3. Инфракрасные системы
  4. Технология монтажа кабельного теплого пола своими руками
  5. Схема укладки
  6. Расчёт материалов
  7. Расчет мощности и шага укладки
  8. Блок управления
  9. Подготовка основания
  10. Теплоизоляция
  11. Укладка и крепление кабеля
  12. Установка датчика температуры
  13. Подключение — схемы
  14. Монтаж стяжечного слоя
  15. Обустройство финишного покрытия
  16. Монтаж греющего кабеля в штробы
  17. Монтаж кабеля на старое основание
  18. Монтаж термомат
  19. Монтаж плёночного пола
  20. Подготовительные работы
  21. Монтаж плёнки
  22. Подключение системы
  23. Укладка финишного покрытия
  24. Монтаж стержневого пола
  25. Распространенные ошибки
  26. Требования безопасности к эксплуатации
  27. Какой пол выбрать и почему?

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

  • одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
  • двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

  • Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.

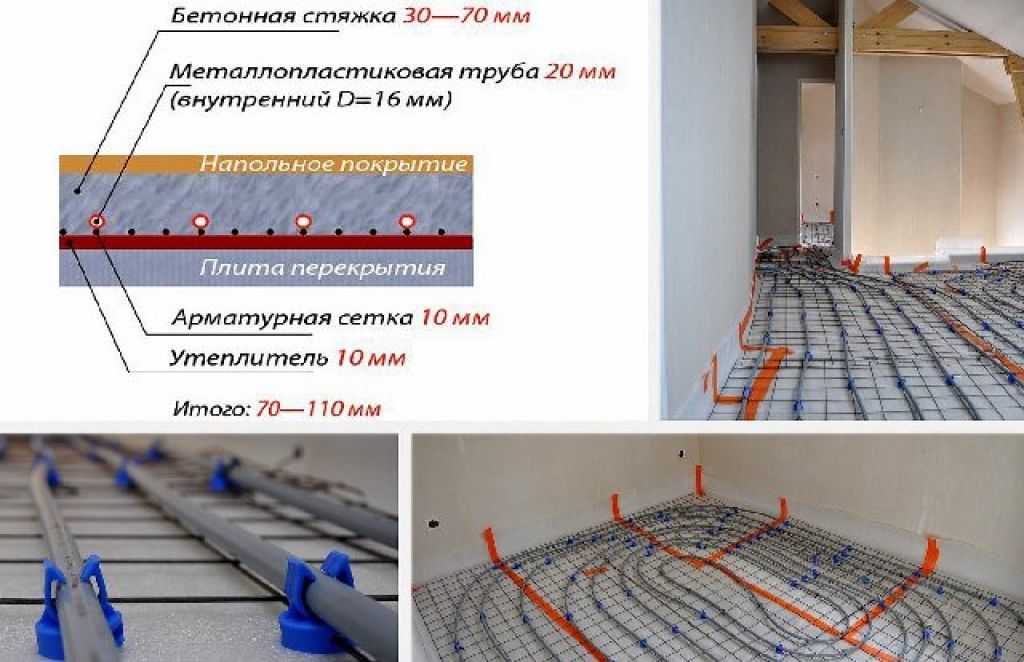

    Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.
  • Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
    Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

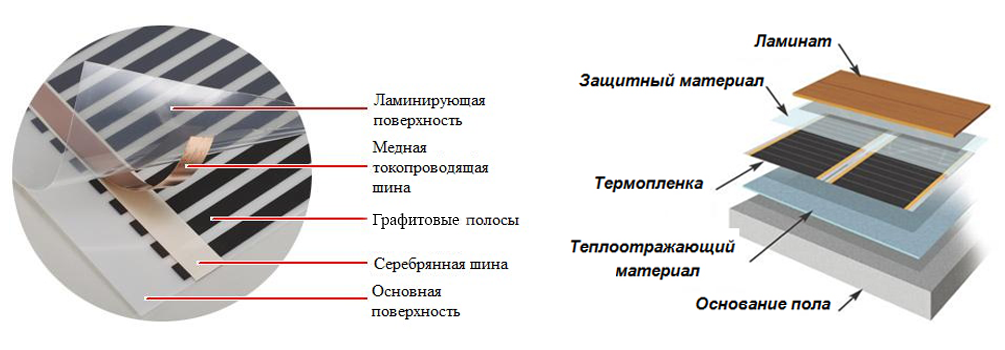

  • Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
    Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
    В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.
  • Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
    К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

  • основание;
  • теплоотражающий материал;
  • карбоновые маты;
  • бетонная стяжка или плиточный клей,
  • покрытие.

Технология монтажа кабельного теплого пола своими руками

Монтаж кабельного теплого пола.

Смотрите это видео на YouTube

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L, где:

  • h — длина кабеля;
  • S — площадь;
  • L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

  1. В кухне, зале, прихожей — 150 Вт на м2;
  2. В спальне и детской — 120 — 150 Вт;
  3. В лоджии застеклённой — 200;
  4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

  • основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
  • дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

  • P1 — мощность;
  • P2- мощность обогрева м2;
  • 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

  1. Количество погонных метров нагревательного элемента;
  2. Площадь обогреваемой поверхности;
  3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Возможна установка тёплого электрического пола прямо на плиты перекрытия, их также требуется очистить от мусора.

Теплоизоляция

На черновой пол укладывается гидро и тепло материал, они необходимы для эффективной работы системы.

Сначала укладывается полиэтиленовая плёнка — она будет служить гидроизоляцией. На неё стелится утеплитель — это может быть пенофор с фольгированным слоем. Плиты кладутся в стык, с заходом на стены, швы соединяются скотчем. В качестве теплоизоляции подойдёт так же пенополистирол или пенопропилен.

После этого, периметр всего помещения проклеивается демпферной лентой, это компенсирует расширение стяжки при нагревании.

Для упрощения фиксации нагревательного элемента, рекомендовано поверх теплоизоляции укладывать арматурную сетку. Она сделает конструкцию прочнее, и к ней будет крепиться кабель.

Укладка и крепление кабеля

Укладку провода нужно производить согласно подготовленной схеме, с запланированным шагом. Начинать от места, где кабель будет подключаться к терморегулятору. Если используется одножильный провод, то он должен так же вернуться к термостату, при использовании двужильного — это не требуется.

При наличии арматуры, нагревательный элемент будет крепиться к ней пластиковыми хомутами. При её отсутствии, на теплоизоляцию монтируется стальная монтажная лента, к которой будет фиксироваться провод дюбелями или на саморезы. Возможно, крепление монтажным скотчем прямо к плитам утеплителя.

Установка датчика температуры

Датчик температуры укладывается на пол, расстояние от него до стены с регулятором 1,5 метра. Для этого, в теплоизоляции для него и проводки идущей к прибору, проделываются углубления.

Это необходимо, чтобы датчик не возвышался над поверхностью. Он кладётся в данную выемку помещённый в гофротрубу, которая имеет заглушку с одного конца, и плотно фиксируется.

Подключение — схемы

Эта самый ответственный этап, от которого зависит работа пола. Последовательность действий такова:

  • Проверка проводки — ведь установка электрического пола существенно увеличивает нагрузка на электропроводку всего дома. С помощью мультиметра определяется сечение кабеля в сети, затем анализируется — соответствует ли провод тёплого электрического пола ему. При несоответствии диаметра жил, необходимо поменять проводку. Под новую нагрузку подбирается УЗО с автоматическим выключателем.
  • Подключение устройства — заключается в подсоединении греющего кабеля и провода от температурного датчика к термостату. После чего, терморегулятор подключается к питанию.
  • Дополнительное заземление кабеля и питающего шнура.

До заливки стяжки устройство включается на несколько минут, для проверки работоспособности.

Монтаж стяжечного слоя

Проверив систему, можно монтировать следующий слой конструкции. Есть несколько вариантов:

  • Заливка мокрой стяжки. Для этого подойдут как готовые смеси, так и возможно изготовление раствора самостоятельно. Смесь делается из песка, цемента, воды, с обязательным добавлением пластификаторов.
    Толщина слоя 3 — 5 см. Наносится раствор от центрального угла комнаты по направлению к двери. Поверхность выравнивается правилом, и оставляется на 28 дней до полного высыхания.
  • Заливка плиточного клея. Кабель покрывается им слоем 5 — 8 см, и оставляется на время для подсыхания.
  • Укладка сухой стяжки. Для этого используется мелкий кварцевый песок или шлак. Метод проще и быстрей, чем с бетонным раствором. Смесь распределяется по поверхности пола, она должна закрыть конструкцию полностью. Уже после 12 часов можно приступать к дальнейшим работам.

Обустройство финишного покрытия

Только после затвердевания раствора, по инструкции можно переходить к укладке выбранного финишного покрытия. Это может быть ламинат, линолеум, плитка, главное, чтобы разрешалось соседство изделия с нагревательными системами.

Монтаж греющего кабеля в штробы

Греющий кабель можно монтировать в штробы, но это сложный процесс. Он рекомендован только при наличии чистовой цементно-песчаной стяжки, и когда нет возможности ещё поднять уровень пола.

После выдалбливания штроб в бетоне под провода, углубления заливаются плиточным клеем. Затем кабель вдавливается в состав, так, чтоб не было воздушных пустот.

Для равномерности прогрева, при канавках размером 1 см используется провод 10 — 12 Вт/м, при 2 см — 20 Вт/м.

Монтаж кабеля на старое основание

При установке греющего кабеля на старое бетонное основание или плитку, потери тепла составляют 30%.

Предварительно, на пол стелится утеплитель, затем размещается монтажная лента, к которой будет крепиться нагревательный элемент. Только потом, провод ровным слоем покрывается плиточным клеем.

Монтаж термомат

Монтаж Thermo Thermomat

Смотрите это видео на YouTube

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

  • Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.
  • Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
  • Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.
  • Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.
  • Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.
  • Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.
  • Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.
  •  Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

  •  Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Включать электрическую систему только после полного высыхания клея.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Монтаж плёночного пола

Инфракрасный теплый пол — Монтаж, укладка и подключение пленочного пола.

Смотрите это видео на YouTube

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.
Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

  1. На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
  2. Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами. Важно не повредить плёнку.
    Плитка монтируется на клей для тёплых полов.

Монтировать плёночные электрические полы можно на старое покрытие.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Смотрите это видео на YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

  • Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.
  • Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.
  • Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.
    Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.
  • Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.
  • Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Требования безопасности к эксплуатации

Прежде чем эксплуатировать электрические полы, ознакомьтесь с инструкцией производителя находящейся в комплекте.

 Основные требования безопасности, которые распространяются на все виды электрополов:

  1. Нельзя укорачивать нагревательный элемент;
  2. Необходимо брать только предназначенный для тёплых поло раствор для стяжки или плиточный клей;
  3. Вскрытие термоусадочных муфт на участках стыковки греющей и установочной части пола запрещено;
  4. Не стоит стелить на нагревательные секции ковролин и размещать мебель без ножек.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Термоматы лучше укладывать в квартире, так как они чаще монтируются в плиточный клей.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Какой электрический теплый пол лучше: пленочный, кабельный или стержневой?

Смотрите это видео на YouTube

Устройство и установка электрического теплого пола: технология укладки + схемы

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Содержание

  • 1 Сравнительная характеристика электрических теплых полов

    • 1.1 Самый простой кабельный вариант

    • 1.2 Кабельный пол на основании

    • 1.3 Инфракрасная пленка

  • 2 Пошаговый инструктаж для монтажа

    • 2.1 Подготовка основания пола

    • 2.2 Укладка напольной теплоизоляции

    • 2.3 Подключение терморегулятора и датчика температуры

    • 2.4 Укладка нагревательных элементов теплого пола

  • 3 Видео — установка кабельного электрического пола

  • 4 Видео — установка пола «кабель на основании»

  • 5 Видео — установка инфракрасного пола

Сравнительная характеристика электрических теплых полов

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

  • кабельный
  • кабельный на основании
  • пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов.  Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще.  В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети.  При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

  • Автор: Виктория

Рабочее напряжение 120 В и 240 В
Ширина 20 дюймов или 3 фута
Толщина мата 1/8″
Внутренняя/внешняя изоляция Усовершенствованный фторполимер
Выходная мощность 14 Вт/кв. фут
Провод 10 футов
Сертификаты cULus
