Нужна ли отмостка под фундамент?
Построить надежный фундамент, не сделав для него отмостку, невозможно. Без нее основание дома окажется беззащитным от влаги, скапливающейся на поверхности почвы вокруг него. Только в том случае, если отмостка под фундамент изготовлена правильно и из качественных материалов, можно не опасаться попадания излишней влаги в прилегающий к основанию грунт.
Все дело в том, что при скоплении воды фундамент начинает быстро разрушаться; и это, как следствие, приводит к необходимости его полной замены, что является дорогом и сложным в техническом смысле мероприятием.
С учетом вышесказанного важно помнить, что не только фундамент дома, но и отмостка непременно должны быть изготовлены из хороших материалов с соблюдением всех правил строительства. Обустройство отмостки необходимо даже для свайного фундамента.
Основные функции
В какой-то момент среди строителей-любителей появилось ошибочное мнение о том, что отмостка требуется в первую очередь в декоративных целях, и, пренебрегая ее устройством, многие из них столкнулись с преждевременными разрушениями фундамента. Для того чтобы понять, насколько необходима отмостка вокруг фундамента, следует ознакомиться с ее основными функциями.
К ним относятся:
- • защита от влаги – препятствуя прямому попаданию воды на фундамент и задержке ее вблизи основания, отмостка помогает предотвратить преждевременное его разрушение;
- • дополнительная теплоизоляция – за счет наличия правильной отмостки около фундамента снижается степень промерзания грунта и в результате – потеря тепла через основание;
- • снижение вспучиваемости грунта – происходит из-за того, что снижается степень промерзания грунта;
- • предотвращение разрушения основания постройки от проникновения в ленту бетона корней травы;
- • декоративный эффект – с опалубкой основание выглядит законченным.
Ознакомившись со всеми пунктами списка, каждый легко поймет, нужна ли отмостка для фундамента или нет. Пренебрежение или экономия на этой части постройки не просто неоправданны, но и неразумны, поскольку приводят к скорому ремонту основания.
Технические особенности
Приступая к строительству отмостки фундамента, следует ознакомиться с ее основными техническими качествами, чтобы не ошибиться при выборе материала. Также грамотно надо подойти и к определению ее оптимальных размеров.
В первую очередь требуется определиться с шириной отмостки. Она должна быть достаточной для защиты основания от влаги и в то же время не портить внешний вид дома, занимая слишком много места.
Лучшей шириной для отмостки фундамента будет та, которая на двадцать сантиметров превышает ширину карниза. В этом случае падающая с крыши вода будет попадать на отмостку и стекать по ней на грунт в удалении от основания.
Важно помнить и о том, что состоит отмостка из двух слоев. Первый – нижний подстилающий обеспечивает устойчивость и прочность верхнего, предотвращая его просадку и провалы. Второй слой – это покрытие, которое не пропускает к фундаменту воду, отводя ее в сторону. Толщина покрывающего слоя должна быть не менее десяти сантиметров, так как иначе будет происходить размытие опалубки водой. Эти технические требования необходимо соблюдать при обустройстве отмостки, как ленточного фундамента, так и любого другого.
Важно также выдержать уклон отмостки от фундамента. Без него качественного оттока воды не будет. Минимальный наклон отмостки должен быть не менее двух градусов. Если он круче, то сток воды происходит лучше.
Строительство
Грамотное строительство – это залог хорошего результата, и потому при изготовлении отмостки фундамента своими руками необходимо знать все тонкости дела. Начинают работы с разметки участка под отмостку. Необходимо это для того, чтобы в процессе работ было легче выдержать необходимую ширину по всей ленте. Далее проводят земляные работы. На этом этапе для отмостки копается траншея нужной ширины и с глубиной от двадцать пяти сантиметров.
Следующий шаг при устройстве отмостки фундамента – это формирование на дне траншеи подушки из глины, а после из песка. Затем засыпается слой из щебня. Поверх него кладется сетка для армирования. Наконец заливают бетон и разравнивают его. На этом изготовление самой простой бетонной отмостки фундамента можно считать законченным.
Для того же чтобы получить наилучший результат, необходимо провести утепление не только фундамента, но и отмостки. Применяют для этого горизонтальный способ утепления. Сначала гидроизолируют отмостку фундамента. Самым простым решением будет бетонная стяжка небольшой толщины, залитая на подстилающий слой.
После того как она застынет, переходят к укладке панелей теплоизоляции. Они должны быть максимальной прочности, так как в противном случае могут быть повреждены тяжестью верхней бетонной стяжки. Когда верхний залитый на утеплитель слой бетона высохнет, утепление отмостки фундамента можно считать оконченным.
После полного затвердения бетона можно произвести облицовку отмостки при помощи специальных плиток. Это не влияет на ее технические характеристики и потому делается исключительно по желанию.
Для того чтобы в процессе уже начатых работ не возник вопрос о том, а как все-таки сделать отмостку фундамента максимально грамотно, необходимо заранее изучить пошаговые инструкции. После этого, трезво оценив свои силы, можно будет безошибочно решить: приступать к строительству самостоятельно или привлекать бригаду профессионалов. В последнем случае качество отмостки будет наивысшим, так как мастера смогут соблюсти все особенности работ.
Отмостка фундамента дома
Содержание
- Когда и как строить отмостку фундамента дома
- Как добиться максимальной эффективности отмостки
- Классическая конструкция отмостки
- Сухая отмостка
- Простые системы отмостки
- Мягкая отмостка с подземной гидроизоляцией
- Отмостка с утеплителем на основе пенополиуретана
- Заключение
Самый лучший фундамент обречен на конвульсии под воздействием влаги и мороза, если он должным образом не защищен гидроизоляцией, дренажом и отмосткой. Помимо чисто декоративных и украшательских функций, отмостка фундамента способна предупредить возникновение огромного количества проблем, связанных, прежде всего, с образующейся в толще фундамента ледяной паутиной.
Когда и как строить отмостку фундамента дома
В необходимости выкладки отмостки, как конструктивного элемента фундамента дома, сомнений нет, но защитная лента будет эффективной лишь в случае соблюдения всех требований по ее обустройству:
- Размеры бетонной ленты и мощность отсыпанного слоя должны соответствовать расчетным показателям теплоизоляции фундамента;
- Устройство системы водоотводных уклонов и стоков, позволяющих нормально отводить осадки любой интенсивности;
- Заделка компенсационного шва между фундаментом и бетонной «крышей» отмостки;
- Наличие правильно устроенной подушки, гидроизоляционного и утепляющего слоя.
Обустраивать отмостку в полном объеме необходимо уже после выведения цокольной части строения. Если по технологическим требованиям полностью закрыть бетоном прилегающую к зданию часть грунта невозможно, можно ограничиться укладкой утеплителя, обратной отсыпкой и полноценной гидроизоляцией с водоотводом.
Такое решение вполне допустимо, если кирпичные стены здания выведены на 70%, и цокольная часть дома имеет теплое цокольное помещение или повал, через который хорошо прогреваются блоки фундамента и часть окружающего его грунта. В противном случае, предоставленный самому себе незащищенный МЗЛФ, плитный или даже свайный фундамент спровоцирует деструктивные изменения и даже деформацию коробки здания.
Очень часто причиной разрушения очень мощного армированного плитного или ленточного фундамента в зимнее время становилось небольшое, шириной в 1,5-2 м, оголение грунта из-за демонтажа отмостки на время приведения в порядок приусадебной территории.
Как добиться максимальной эффективности отмостки
Эффективность работы отмостки, как элемента защиты фундамента и подвального помещения от избыточной атмосферной влаги, зависит от характера грунта, поэтому отмостку всегда выполняют в индивидуальном решении, подстраиваясь под особенности местности. Чаще всего при выборе варианта устройства ленточного пирога вокруг фундамента принимают во внимание:
- Глубину промерзания грунта и потребность в утеплении фундамента и подушки отмостки;
- Рельефа местности и условий отведения дождевой и талой воды, прилегающей к зданию территории, качества работы ливневой и дренажной системы водоотвода;
- Наличие в здании теплого подвального и цокольного помещения.
В каждом конкретном случае в зависимости от количества осадков и уровня почвенных вод принимается решение об оптимальном устройстве отмостки.

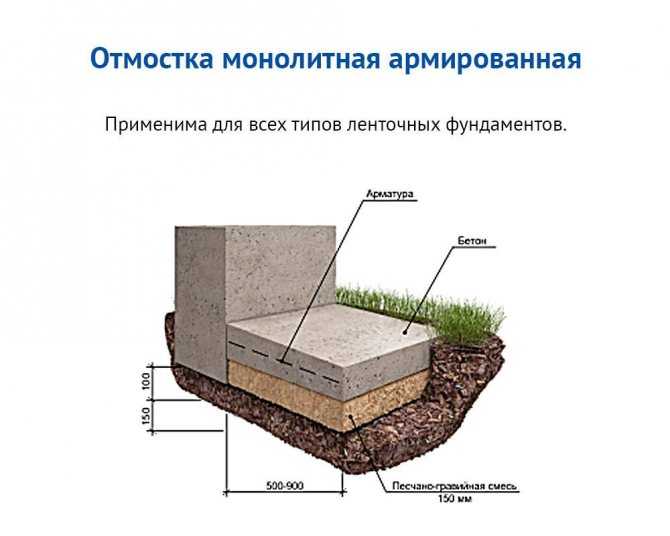

Классическая конструкция отмостки
Устройство отмостки напрямую связано со всеми системами, обеспечивающими утепление и гидроизоляцию фундамента. В первую очередь для надежной фиксации защитной ленты грунт, непосредственно прилегающий к бетонным стенам фундамента, необходимо послойно трамбовать с добавлением жирной глины. В результате под отмосткой образуется сыробитный многослойный пирог, прочно удерживающий бетонную ленту и защищающий фундаментные стены от свободной воды в грунте. Грунт обратной засыпки, наоборот, имеет неплотную структуру, что позволяет воде беспрепятственно стекать с бетона и просачиваться до уровня закладки дренажной системы.
Конструкция бетонной отмостки испытывает достаточно большие изгибающие напряжения, поэтому каркас обязательно армируется четырьмя параллельными прутками, уложенными с шагом 20-25 см. Через каждые 60-65 см продольное армирование дополняется одиночными прутами поперечной арматуры. Для стандартной малоразмерной отмостки принимается ширина ленты в 60 см при толщине плиты в 10 см.
Сухая отмостка
Если фундамент вашего будущего дома стоит на песчаном грунте с очень низким уровнем грунтовых вод, то наиболее оптимальным вариантом устройства отмостки будет схема, изображенная на рисунке. В этой схеме не используются дренажные трубы или ливневая канализация. В этом случае основные потоки воды, попадающие на поверхность отмостки, просто стекают по наклонному скату на газон и уходят в песок. Чтобы основное количество воды не просачивалось к основанию фундамента, ширина ленты выполнена в размер глубины фундамента.
Гидроизоляция ленты изготовлена в виде нескольких слоев материала: уплотненного грунта, слоя синей глины, толщиной в 300 мм, и бетонной стяжки с уложенной поверх тротуарной плиткой. Наружный край ленты укрепляется бордюрным камнем. Получается очень дешевая и эффективная конструкция. Благодаря использованию плитки при необходимости очень легко выполнить ремонт и замену разрушенной льдом поверхности отмостки.
Простые системы отмостки
В самом простом варианте отмостка изготавливалась в виде траншеи глубиной в 160-180 мм на ширину, соответствующую заглублению ленточного фундамента. Для утепления траншея засыпалась песчаной подушкой, после чего на наклонную поверхность укладывалась пленка или другой гидроизолирующий материал, и весь сэндвич закрывался слоем щебенки или мелкой гальки. Влага, попадающая на поверхность отмостки, просачивалась до уровня пленки и стекала по уклону к желобам и лоткам ливневой канализации.
Вместо пленки можно использовать слой асфальта, укрепленного бордюрным камнем. Благодаря высокому содержанию гудрона асфальтовая лента толщиной всего 35-40 мм эффективно утепляла фундамент и одновременно обеспечивала гидроизоляцию от капиллярной и дождевой воды.
Более дешевые схемы предусматривают изготовление бетонной плиты, примыкающей к цоколю здания. В основании ленты выполняется песчаная подушка, укладывается слой утеплителя и гидроизоляции, в бетонное тело отмостки обязательно закладывается армирующая сетка из металла или стеклопластика.
Чтобы упростить процесс изготовления и выровнять нагрузку на отмостку, бетонную ленту обычно отливают отдельными секторами, разделенными бетонной опалубкой. При такой конструкции любые напряжения, возникающие вследствие пучения или осадки грунта, не приводя к образованию трещин и разрушению бетона.
Более рациональным решением является укладка поверх тонкой армированной стяжки защитного слоя из тротуарной плитки, уложенной на смесь из песка, отсева и сухого цемента.
Во всех случаях на дно траншеи укладывается слой влажной жирной глины, которая утрамбовывается ручным или электрическим вибратором до плотности грунта. Благодаря высокой пластичности глиняного слоя значительно уменьшается давление на отмостку при замерзании грунта, кроме того, глина играет роль гидравлического барьера, перенаправляющего основную массу влаги от стен фундамента.
Мягкая отмостка с подземной гидроизоляцией
В условиях глубокого промерзания почвы и одновременно высокого уровня грунтовых вод наиболее эффективна подземная отмостка. Чтобы в условиях низких температур влага не скапливалась и не забивала утепляющие слои, основной гидроизолирующий барьер перенесен с поверхности в грунт.
Наружная часть отмостки выполняется в виде плитки или бетонной стяжки, уложенной на широкий слой песчаной отсыпки, толщиной до 15 см, что позволяет защитить слой утеплителя и декоративной отделки от механических повреждений снегом и кусками льда. Слой утеплителя укладывается в грунт в виде У-образной конструкции, вертикальные плиты защищают бетонные стены, горизонтальный слой ЭППС вместе с толстой полиэтиленовой пленкой погружен в слой грунта на глубину не менее 30-40 см. Влага, просачивающаяся в почву, не замерзает в песке, а отводится по уклону в сторону первой линии поверхностного дренажа. Таким образом, основные функции отмостки- защита и водоотведение выполняются пленкой и слоем пенополистирола.
Остаточная влага и грунтовые воды отводятся от фундаментной ленты второй линией или глубинным дренажем. Обратная отсыпка из смеси песка и глины отделяется от стен котлована уложенным полотном геотекстиля, что позволяет сохранять свойства уложенного отсыпочного материала без деградации и заиливания достаточно долгое время.

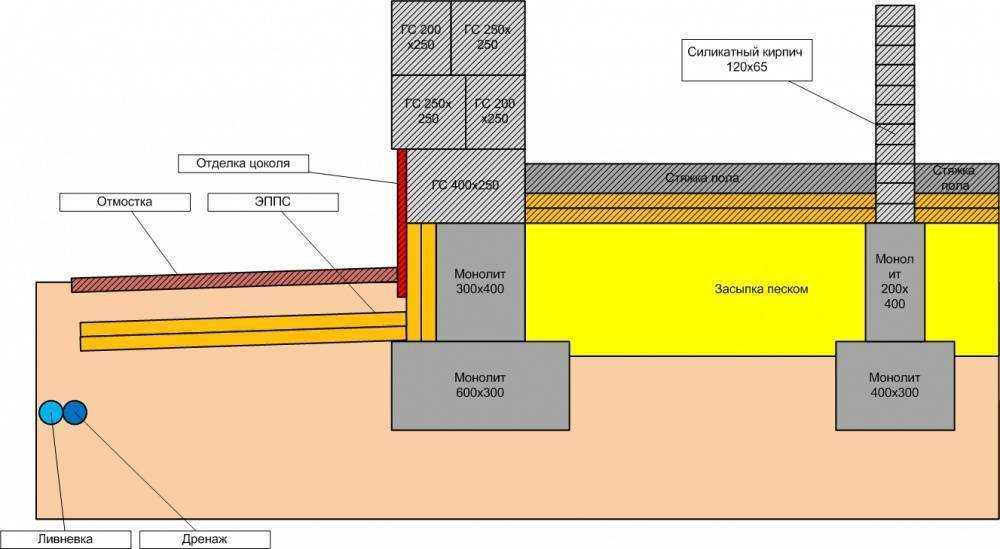

Отмостка с утеплителем на основе пенополиуретана
Зачастую утепление цокольных стен и фундамента выполняется с помощью вспененного пенополиуретана. Такая технология находит все большее применение для утепления цоколя бетонных и железобетонных стен зданий. Чтобы не разрывать поверхность тепло и гидроизоляции, слой пены наносится на цокольную часть и поверхность отмостки. Предварительно, до нанесения теплоизоляции, в основание защитной ленты укладывается слой утрамбованного песка в 15-20 см и слой мелкой щебенки в 5-7 см.
Нанесенный слой ППУ закрывается бетонной стяжкой, это гарантирует его сохранность и защиту от обводнения и механического разрушения.
Заключение
Если конструкция защитной ленты, ее схема и устройство не соответствуют характеру грунта и нагрузкам, чаще всего происходит скрытое разрушение ленты. В этом случае большая часть воды и осадков беспрепятственно проникают в основание фундамента и серьезно увеличивают его уязвимость от влаги и холода. Особенно это заметно по вспученным краям бетонной ленты, примыкающей к цокольной части стен здания.
Строим дом из пеноблоков своими руками
Плавающий фундамент
Опалубка для фундамента своими руками
Фундамент под печь в баню
Все о ленточном фундаменте — инженер-строитель
В этом посте вы узнаете все о ленточном фундаменте .
В том числе:
- Что такое ленточный фундамент?
- Детали ленточного фундамента
- Когда их использовать
- Когда их не использовать?
- Их виды и
- Процесс строительства.
Давайте начнем.
Что такое ленточный фундамент?
Это тип мелкозаглубленного фундамента.
Состоит из непрерывной полосы, образованной по центру под несущими стенами.
Эта непрерывная полоса служит основанием для стен.
Ширина этой полосы необходима для распределения нагрузки по площади грунта, способной выдержать нагрузку без чрезмерного уплотнения.
Обычно размер и положение полосы напрямую связаны с общей шириной стены, возводимой поверх нее.
И она должна быть в три раза больше ширины стены.
Концепция заключается в том, что нагрузка передается под углом 45 градусов от основания стены к грунту.
И глубина этого фундамента должна быть равна или больше общей ширины стены.
В настоящее время для этого фундамента в основном используется бетон, так как его легко укладывать, распределять и выравнивать в траншеях для фундамента.
Кроме того, он приобретает достаточную прочность на сжатие по мере затвердевания, чтобы выдерживать нагрузку на фундамент.
Но иногда вместо бетона используют кирпичи.
Этот фундамент имеет некоторые другие названия, такие как Фундамент стены , Распорный фундамент и Непрерывный фундамент .
Когда используется ленточный фундамент?
Обычно этот фундамент используется в качестве основания несущих стен.
Но грунт должен иметь хорошую несущую способность .
Если несущая способность грунта плохая, можно использовать ленточный фундамент.
В этом случае необходимо построить более широкие фундаменты из железобетона.
Ленточный фундамент предпочтителен для малоэтажных и среднеэтажных жилых домов.
В некоторых случаях они используются для поддержки ряда близко расположенных столбцов.
Но…
Когда не следует использовать ленточный фундамент?
Если в здании несколько колонн с высокими локальными нагрузками, этот фундамент может не подойти. В таких ситуациях можно использовать изолированный фундамент.
При очень низкой несущей способности грунта ленточные фундаменты использовать не следует. В таких случаях рекомендуется строить матовые фундаменты или другие фундаменты глубокого заложения, например, свайные.
Но если несущая способность грунта хорошая, то все же ленточный фундамент нельзя использовать для зданий выше трехэтажных .
Однако, как строитель, вам не нужно много думать об этом.
Потому что это часть конструкции.
Однако в практической сфере строительства мы иногда сталкиваемся с различными проблемами. Так что лучше немного изучить дизайн.
Итак, давайте посмотрим…
Преимущества и недостатки ленточного фундамента
Как и любой другой тип фундамента, ленточный фундамент также имеет преимуществ и недостатков .
Если говорить о достоинствах:
- Простой по конструкции.
- Для сборки не нужны дорогие инструменты или оборудование.
- Требуется меньше времени на строительство.
С другой стороны:
- Это основание сравнительно малоустойчиво.
- Ленточное основание может увеличить стоимость на завершающем этапе строительства, так как необходимо выполнить некоторые дополнительные ручные работы, такие как засыпка грунта в траншею и ее выравнивание.
Процесс установки ленточного фундамента
Ниже я опишу основной процесс строительства ленточного фундамента.
Первый , выкопать траншею.
Для этого:
Возьмите чертеж из книги чертежей конструкций и изучите его.
По чертежу определите положение основания на земле.
И выкопайте землю, чтобы сформировать траншею.
Делая траншею, помните, что траншея должна быть шире, чем ширина фундамента. Чтобы у вас было достаточно места для опалубки, а также достаточно места для работы в траншее.
Далее , Сделать PCC.
PCC означает простой цементный бетон.
Делается под фундаментом, чтобы создать прочную и ровную основу для фундамента.
Иногда вместо РСС делают цоколь кирпичный плоский.
Если основание твердое и сухое, вы можете просто положить полиэтиленовые листы вместо подошвы PCC или Brick.
После этого установить опалубку и арматуру.
Когда основание для фундамента готово, вы можете приступить к изготовлению бетонной опалубки для фундамента.
Для этого возьмите размер фундамента из чертежа конструкции и соберите опалубку.
Также установите арматурные стержни ( при наличии ).
Окончательно , Залить бетон в форму
Проверить все по чертежу.
Если вас все устраивает, можете заливать бетон в форму.
После затвердевания бетона можно снять опалубку и засыпать траншею.
Заключение
Вот и все о ленточном фундаменте.
Я надеюсь, что этот пост помог вам ясно понять суть.
Теперь я хотел бы услышать от вас:
Вы устанавливаете PCC под фундамент?
Или, может быть, вы кладете кирпичную плоскую подошву.
Какова ваша стратегия при выборе между PCC или кирпичной кладкой?
Позвольте мне извлечь уроки из вашего опыта, оставив комментарий ниже.
Ленточный (сплошной) фундамент | Фундаменты мелкого заложения
Ленточные фундаменты обычно используются в качестве фундаментов несущих стен. Фундамент обычно в два раза шире несущей стены, а иногда даже шире. Ширина, а также тип армирования зависят от несущей способности грунта основания.
Базовой программой для проектирования и расчета ленточных фундаментов под несущей стеной является программа GEO5 Spread Footing.
Для расчета ленточного фундамента под колонны лучше использовать программу GEO5 Beam.
