Отмостка зеленая: Делаем отмостку правильно — ТЕХНОНИКОЛЬ

Содержание

Делаем отмостку правильно — ТЕХНОНИКОЛЬ


Время чтения: 5 минут


Тренд на энергоэффективность в сегменте малоэтажного и промышленного строительства с каждым днем набирает обороты. Собственники загородного жилья больше не желают отапливать улицу, поэтому еще на этапе проектирования тщательно продумывают все детали строительства. Утепленная отмостка является неотъемлемой частью энергоэффективного коттеджа. Она защищает фундамент от разрушительного воздействия влаги, выводит изотерму холода за пределы фундамента, предохраняя конструкцию от действия сил морозного пучения.


Технология обустройства отмостки достаточно проста и понятна. Перед тем, как приступить к работам, следует определиться с типом будущей отмостки. Она бывает мягкой и жесткой, различается по типу финишного покрытия. В первом случае в качестве верхнего слоя используется гравий, газон, во втором – плитка, брусчатка.


На первом этапе важно определиться с глубиной и шириной отмостки. Они зависят от целого ряда параметров: типа строения, уровня грунтовых вод, типа грунтов.

Ширина отмостки


Чаще всего ширина отмостки равна ширине свеса крыши плюс 20 см. При пучинистых грунтах ширина отмостки должна соотносится с глубиной промерзания в регионе. Такая ширина позволяет уменьшить толщину утеплителя.

Глубина отмостки


Глубина отмостки также зависит от вида грунтов. При пучинистых грунтах (глинистые грунты, пылеватые супеси, суглинки и т.п.) рекомендуется делать выемку около 40 см, убирая плодородный слой и часть пучинистого грунта. На подготовленную по периметру траншею укладывают песчаную подушку, формируя уклон от дома в диапазоне 2-5%.


Песчаная подушка укладывается слоями по 5-10 см, при этом каждый слой следует тщательно увлажнить и протрамбовать.

Утеплитель


После того, как песчаное основание готово, наступает очередь утепления. В качестве утеплителя лучше всего подходят плиты экструзионного пенополистирола. Этот материал не боится влаги, имеет практически нулевое водопоглощение, выдерживает нагрузки и отлично сохраняет тепло.


Плиты утеплителя укладываются на песчаную подушку с соблюдением уклона от дома. Благодаря L-кромкам плиты XPS формируют непрерывный слой теплоизоляции без зазоров и мостиков холода.


Дополнительная фиксация плит утеплителя не требуется.


Следом за слоем теплоизоляции идет дренажный слой. Для эффективного отвода воды от дома поверх плит экструзионного пенополистирола и с заведением на цоколь около 10 см укладывается дренажная профилированная мембрана PLANTER Geo.


Мембрана, выполненная из полиэтилена высокой плотности, не пропускает воду, устойчива к прорастаниям корней, но самое важное – обеспечивает беспрепятственный отвод воды от фундамента. Поверхность мембраны состоит из выступов, к которым прикреплен слой термоскрепленного геотекстиля.


По каналам, образованным выступами, вода уходит и не задерживается возле фундамента. При этом геотекстиль выполняет функцию фильтра, пропуская только воду и задерживая частицы песка и грунта. Это особенно актуально при устройстве мягкой отмостки.


Отмостка, вымощенная плиткой, легко пропускает воду сквозь швы, вода постепенно вымывает песок из-под плитки, которая впоследствии проседает. Профилированная мембрана со слоем геотекстиля задерживает песок, пропуская только воду.


Рулоны мембраны раскатываются поверх плит XPS шипами вверх, укладку нужно производить с нахлестом 100-120 мм, это примерно 4 выступа. Нахлесты мембраны необходимо склеить самоклеящейся лентой PLANTERBAND, нахлесты геотекстиля также соединяются клейкой лентой.


К поверхности цоколя мембрана крепится механически при помощи пластиковых крепежей.


Завершает устройство отмостки финишный слой – гравий, газон, плитка или брусчатка. Отсыпка гравия производится непосредственно на мембрану. Перед укладкой рулонного газона устраивается грунтовый слой. Для укладки плитки либо брусчатки сверху мембраны следует сделать песчаное основание.


Устроенная по всем правилам отмостка прослужит не один десяток лет, сохранит фундамент от деформации и трещин, вызванных действием сил морозного пучения. К тому же утепленная отмостка надежно предохраняет дом от теплопотерь, экономя таким образом затраты на отопление.



Оригинал статьи опубликован на ресурсе https://mccstroy.ru/2018/05/29/delaem-otmostku-pravilno/

Отмостка зеленая. Утепление дома по периметру и отмостка своими руками, пошаговая инструкция

Отмостка фундамента загородного дома.

Качественная и правильная отмостка фундамента – залог долгой службы всего здания. Если сделать ширину отмостки фундамента до 80 см, то её главной функцией будет не защита строения, а разве что она послужит в качестве бетонной дорожки вдоль дома, и только. Конечно, вода будет стекать по ней, если просто выдержан небольшой уклон от строения, но что потом? Спокойно сойдя с этого, по сути, «плинтуса», вода впитается в грунт и просочится сквозь почву к бетонному фундаменту.

Следующий этап – сырость в подвале, вода, плесень и так далее. Но это ещё не всё – зимой влага промёрзнет и, замерзая, начнёт расширяться, ломать утрамбованную ранее почву и деформировать сам фундамент.

Так что, если у фундамента вашего загородного дома или другой постройки нет отмостки, то читаем и вникаем, делать то всё равно придется. Ну, если Вы конечно рачительный хозяин.

Главная задача отмостки

Никогда нельзя забывать, что декоративная роль отмостки фундамента – не самая важная роль, гораздо важнее, чтобы она служила отбойником и отводом воды на достаточно большое расстояние от наружных стенок бетонного (или любого другого) фундамента, сохраняя прилегающий грунт сухим и плотно утрамбованным.

Итак, фундамент без отмостки – головная боль, переходящая в разрушение здания и добавляющая кучу непредвиденных расходов. Решено, отмостка – обязательное условие, которое следует соблюдать при строительстве. Теперь вопрос: как правильно обустроить отмостку в разных случаях: в зависимости от грунтов, погодных условий и степени «достроенности» дачной постройки? Можно ли улучшить ситуацию, если в своё время отмостку, либо недостроили, либо не сделали вообще? Можно! Читаем дальше…

Типы грунтов

Разнообразие грунтов великое множество: от самых мягких до самых твёрдых, поэтому были приняты следующие основные категории.

  • Каменистые и скальные. На самом деле это не грунты, так как камень, из которого они состоят, не пропускает воду, не впитывает влагу, не промерзает и практически не расширяется. Это материал, на котором можно строить, как на фундаменте.
  • Хрящевые. Смесь мелкого щебня или камня с небольшими количествами песка или глины, которые прочны и надёжны, размыванию также не подвержены. Даже двух-трёх этажный дом будет отлично себя чувствовать на мелкозаглубленном ленточном фундаменте.
  • Песчаные. Хорошо трамбующиеся, не дающие значительного промокания фундамента грунты. Промерзают также не глубоко – от 0,5 до 1 метра.
  • Глинистые. В холодную зиму могут промёрзнуть до 1,5 м и вспучиться, обилие влаги приводит к сильному разжижению и даже частичному или полному размыванию.
  • Супеси и суглинки. Такие грунты – простые смеси глины и песка в различных пропорциях, от которых и зависит поведение грунта: больше песка – грунт лучше, больше глины – наоборот.
  • Торфяные. Характерны для заболоченных и осушенных территорий, содержат в изобилии влагу (до 8 объёмов воды в максимуме!) и мало пригодны для массивных зданий, так как приходится использовать под фундамент сваи. Да и грунтовые воды обычно где-то поблизости.

После обзора грунтов следует привести описание основных видов отмосток для фундамента.

Типы отмосток фундамента:

  1. По свойствам: жёсткие и мягкие.
  2. По материалу: литые, насыпные и сборные.
  3. По сложности: двух- и многослойные.



Отмостка жесткая бетонная

Устройство бетонной отмостки потребует в обязательном порядке удаления верхнего слоя почвы и углубления сантиметров на 30-40. Ширина отмостки должна быть не менее 80-ти см и выбирается в зависимости от свеса крыши.

Выкопанная канава обрабатывается любыми мощными гербицидами, чтобы корни сорняков не проросли и не повредили отмостку фундамента.

На дно канавы засыпается песчаная подушка (10-15 см), а если почвы рыхлые, то под песчаную подушку следует проложить ещё один слой – глиняный, достаточной толщины, чтобы обеспечить непроходимость влаги вниз.

На хорошо утрамбованную песчаную подушку следует отсыпать и утрамбовать мелкий щебень.

После установки опалубки следует предпринять ещё один важный шаг – изготовить простые термошвы для отмостки на будущее: проваренные в битуме или другом подобном материале деревянные рейки, высота которых на ребро, равна или больше толщины будущей отмостки. Расстояние между этими рейками-термошвами – от 1,5 до 2-х метров. Если эти рейки разместить с нужным уклоном (5-10 градусов от стены), то они заодно послужат отличными маяками для заливки бетонной отмостки.

Отмостка работает в самых неблагоприятных для бетона условиях, поэтому хорошо и правильно использовать только качественный цемент или бетон, к которому желательно добавить пластификатор для защиты от промерзания. Ещё один важный нюанс – армирование отмостки перед заливкой бетона железными прутами, уложенными внахлёст, или металлической сеткой.

Важно!

  • На финишном этапе изготовления бетонной отмостки, после того, как поверхность аккуратно заглажена мастерком или другим специальным инструментом, поверхность бетона нужно «железнить» — влажную поверхность периодически посыпают просеянным цементом и заглаживают. Результат – очень прочный и устойчивый верхний слой, имеющий характерный тёмный синий, стальной оттенок.
  • Не стоит допускать, чтобы вода с крыши стекала прямо на отмостку, даже если она бетонная. Важным условием защиты отмостки, фундамента и всего здания является ливнёвка или система ливневой канализации.

Такая монолитная, но разделённая термошвами бетонная отмостка – самый качественный и долговечный вариант.

Отмостка «песчаная»

Суть этой очень интересной и практичной отмостки в том, что она работает почти так же хорошо, как и бетонная. Подготовка места под неё такая же, как и для бетонной. Но затем, подсыпав и уплотнив  достаточный слой песка, сверху заливается тёплое жидкое стекло, которое покрывается слоем отвердителя. Так делается несколько хорошо пропитанных слоёв, которые затем покрываются на 3-е суток плёнкой или чем-то подобным для полного затвердевания. В итоге образуется материал, визуально идентичный камню-песчанику.

Растворы-отвердители:
  • 3-7 %-ный кремнефтористый натрий;
  • 5-10 %-ный хлористый кальций.

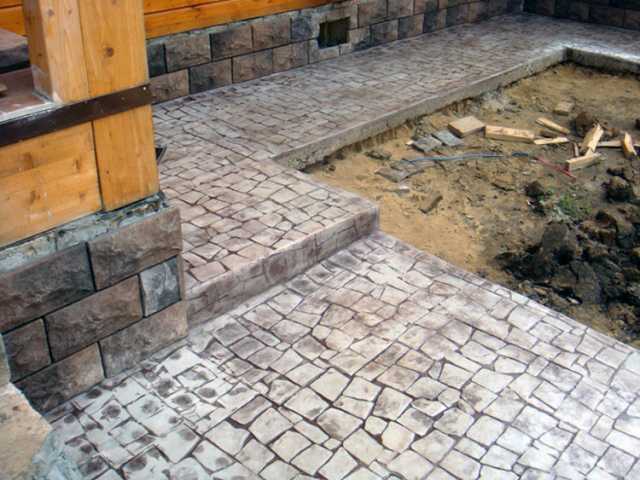

Отмостка брусчаткой, камнем или плитами

Набирающий популярность способ устройства отмостки фундамента, особенно удобный своей ремонтопригодностью и разнообразием цветов и форм отделочного материала. Любые цвета и оттенки, формы резкие и скруглённые, края ровные и рваные – любые, на самого привередливого покупателя. Поверхности тоже могут быть от гладких до рифлёных и с насечками.

Укладка плит, камня или брусчатки осуществляется после выемки грунта и обязательной обработки от прорастания растений.

Подушка выполняется из смеси песка с очень малым количеством цемента (не более, чем 1:4) и толщиной 3-4 см, под которой укла

greendacha.com

защита фундамента и достойная оправа для красивого дома

Отмостка — важный конструктивный элемент здания, предохраняющий подземную часть здания от негативного влияния дождевых и талых вод и служащая обходной дорожкой вокруг строения. Внешне отмостка представляет собой плоскую полосу с разнообразным покрытием, обходящую дом по периметру. Сделать отмостку к дому вполне возможно самостоятельно, главное, придерживаться технологии.

Отмостка — необходимое зло или необязательное благо

Отмостка — многослойная конструкция, герметично примыкающая, но не соединённая с другими частями здания. Её функциональное назначение:

  • защита конструкций подземной части здания (фундамент, цоколь, подвал) от дождевой и талой воды;
  • площадка по периметру здания для осмотра видимой части опорных конструкций;
  • покрытие, облегчающее очистку от мусора и снега участка, прилегающего к цоколю здания.

В соответствии с назначением, сооружение отмостки обязательно для зданий на ленточном или плитном фундаменте, а также при наличии цокольного этажа или подвала. Для малоэтажного здания с холодным подпольем, построенного на винтовых сваях, сооружение отмостки по периметру дома не требуется, достаточно твёрдого покрытия в местах водостока с кровли. Лучшее решение для обходной дорожки по периметру в этом случае – «мягкая» отмостка из щебня, гравия или газона.

Виды отмосток

Отмостка любой конструкции состоит из двух слоёв: подстилающего и водонепроницаемого. Подстилающий слой выполняют из щебня, гравия, песка или ПГС — песчано-гравийной смеси; водонепроницаемый слой состоит из финишного покрытия и гидроизоляции.

По особенностям построения отмостки подразделяют на жёсткие и мягкие. Покрытие жёстких отмосток выполняют из глины, бетона, асфальтобетона, клинкерного кирпича или плитки, натурального камня или виброцементной плитки (мелкоштучных материалов). Покрытие мягких отмосток — щебень, галька или рулонный газон без устройства жёсткого слоя из цемента или бетона.

Отмостка из глины

Самая простая отмостка выполняется из глины, однако, по своим эксплуатационным качествам она ненадёжна и может рассматриваться только как временный вариант. Это связано с особенностями климата средней полосы (многократные оттепели в зимний период) и способностью глины впитывать большое количество влаги. При замораживании насыщенного водой слоя глины происходит увеличение объёма, вспучивание слоя, что приводит к повреждению фундамента. Сейчас глину в конструкциях отмостки используют только для создания гидрозамка.

Отмостки из бетона и асфальтобетона

Бетонная отмостка — наиболее часто встречающийся вариант. Её характеризуют долговечность, прочность, доступность, простота исполнения, не требующая профессиональных навыков. К недостаткам относят относительную неэстетичность покрытия.

Отмостка из бетона — простой и надежный способ защиты фундамента

Асфальтобетонные отмостки редко выполняют вокруг индивидуального жилья, так как при нагревании в жаркую погоду асфальт выделяет неприятный запах, а в покрытии чёрного цвета отсутствует даже намёк на декоративность покрытия при высокой стоимости.

Асфальтовая отмостка не украсит загородный дом или дачу

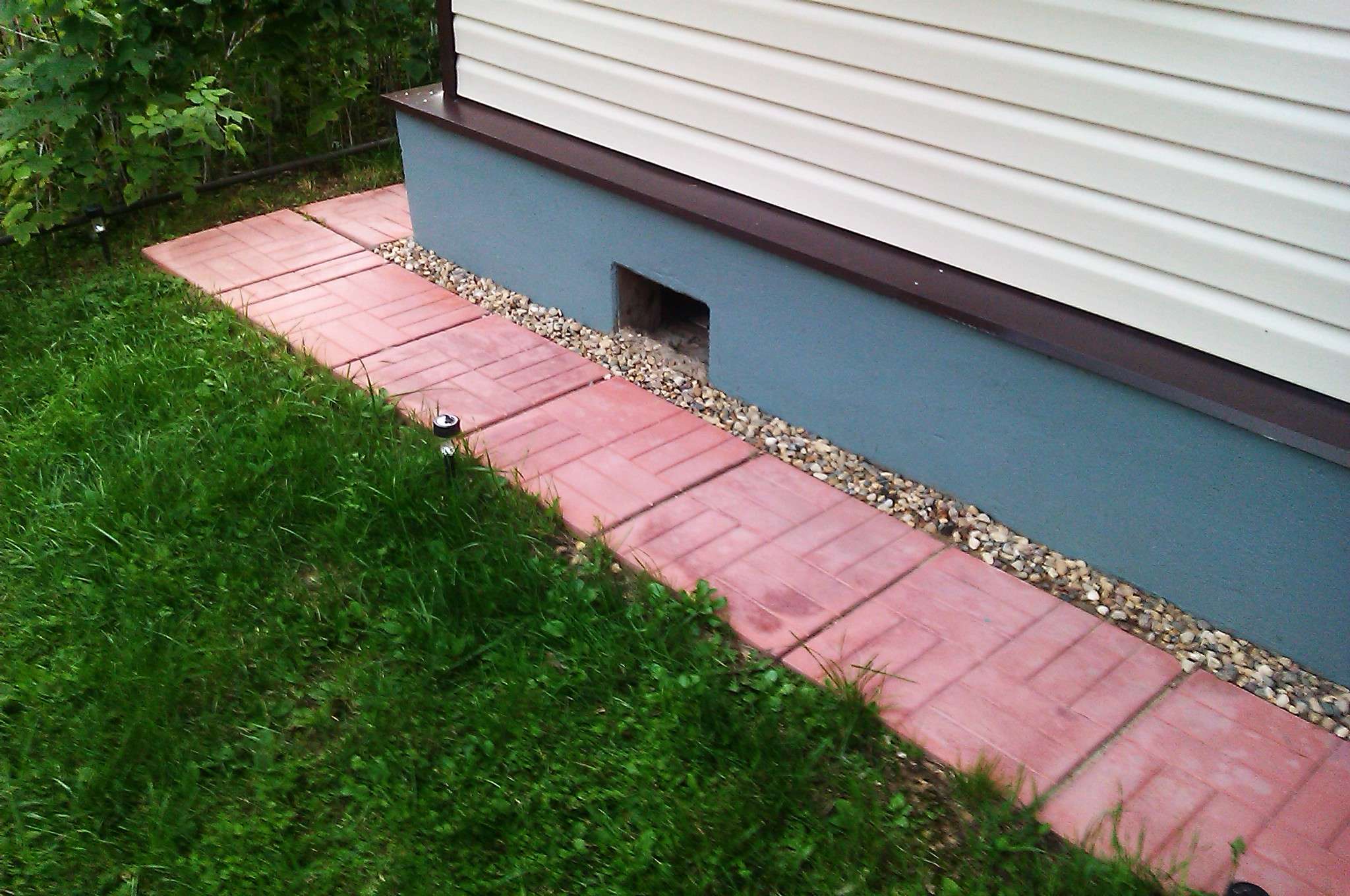

Отмостки из мелкоштучных материалов

Финишное покрытие отмостки можно выполнить из клинкерного кирпича, плитки, виброцементной мелкоштучной тротуарной плитки или колотого или шлифованного натурального камня.

Камень отмостки прекрасно сочетается с облицовкой цоколя диким камнем

Такое покрытие отлично смотрится, его можно увязать с материалом облицовки цоколя дома или выложить разноцветной плиткой различные геометрические орнаменты. Конструкция надёжно защитит фундамент от протечек. Единственное «но» — стоимость клинкерного кирпича и плитки, и тем более натурального камня, по карману не многим. Однако выбрав виброцементную плитку для отмостки, вы получите конструкцию, которая будет ненамного дороже бетонной отмостки.

Плитка — надежный материал, дающий широкие возможности для комбинирования

Мягкая отмостка

Мягкая отмостка сооружается проще и быстрее бетонной, доступнее по стоимости и не менее надёжна. В короткий срок этот вид покрытия завоевал большое количество поклонников своей эффективностью, так как ему не страшны многократные зимние заморозки и оттаивания. Утеплив эту отмостку, можно сэкономить на устройстве фундамента более мелкого заложения. Мягкие отмостки выполняют из щебня или гальки с уплотнением слоёв.

Крупная галька — отличный материал для отмостки

Недостаток покрытия — необходимость в прополке и обработке гербицидами. Газонная отмостка тоже нуждается в регулярном обслуживании — стрижке, вычёсывании, аэрации, подкормке.

Нормативные требования и материалы для выполнения отмостки

Нормативные требования к отмосткам прописаны в СНиП 2–02–01–83 «Основания зданий и сооружений» и СНиП III-10–75 «Благоустройство территорий». Основные габариты отмосток увязаны с качеством грунта района строительства:

  • ширина отмостки варьируется от 0,6 метра на скальных грунтах, до 3 метров на карстовых; в обычных условиях отмостка должна быть на 20 сантиметров шире свеса кровли;
  • уклон отмостки принимают от 1 до 10% в зависимости от количества осадков в месте строительства;
  • толщина отмостки не должна превышать половины величины промерзания грунта;
  • на пучинистых грунтах требуется утепление отмостки и устройство дренажа.

Не утепленная отмостка на пучинистом грунте — частая причина разрушения фундамента

Требования к материалам отмостки:

  • марка по морозостойкости материала финишного покрытия не должна быть менее Мрз 150;
  • для утепления отмостки используют материалы с минимальным водопоглощением, популярный выбор — экструдированный пенополистирол или пеноплэкс с коэффициентом водопоглощения от 0,4 до 1%;
  • в качестве гидроизоляции применяют материалы, выдерживающие эксплуатацию при низких температурах;
  • для предотвращения подсоса грунтовых вод применяют профилированные мембраны и геотекстиль.
Профилированные мембраны

Профилированные мембраны из полиэтилена высокого давления (ПВД) – относительно новый материал, который применяется для защиты традиционной гидроизоляции. На поверхности материала в особом порядке расположены конические выступы высотой от 8 до 20 мм, благодаря которым локальные нагрузки равномерно распределены по всей площади покрытия. Материал используется для дренирования различных конструкций в подземных сооружениях и зелёных кровлях. Применение мембраны снижает стоимость гидроизоляции, сокращается продолжительность работ, увеличивается срок службы конструкции.

Профилированная мембрана ПВД — дренажный материал нового поколения

Как сделать отмостку фундамента

Рассмотрим самый сложный вариант выполнения бетонной отмостки с утеплением фундамента и установкой бордюрного камня.

При устройстве бетонной отмостки требуется выполнение температурных швов через 1–3 метра и в углах здания. Ранее швы выполняли деревянными рейками с предварительной пропиткой антисептиком и фунгицидом. Сейчас появились специальные демпферные ленты и мастики для заполнения деформационных швов, главное достоинство которых — простота применения.

Отмостка из бетона с утеплением и дренажом — наиболее сложный вариант отмостки

Материалы для выполнения работ:

  • бетон марки М 200, Мрз 150;
  • арматурная сетка сварная из проволоки Ø 3–4 мм, с ячейкой от 50х50 до 150х150 мм;
  • щебень или песчано-гравийная смесь;
  • песок;
  • деревянные рейки толщиной 5 мм или демпферная лента для выполнения деформационных швов;
  • для бордюра — железобетонный бордюрный камень промышленного или самостоятельного изготовления;
  • утеплитель — пенополистирол экструзионный или «Пеноплэкс»®;
  • геотекстиль — мембрана ПВД;
  • гидроизоляционный материал — Техноэласт, Мостопласст или другой с аналогичными характеристиками;
  • дренажная система.

Если в доме есть цокольный этаж или подвал — выполнение отмостки можно совместить с работами по наружному утеплению фундамента. При утеплении отмостки фундамент утепляют на половину величины промерзания грунта. В этом случае понадобятся материалы для утепления фундамента. Выгоднее закупать материал большой партией: можно получить скидку от объёма у продавца и на доставку.

Последовательность работ:

  1. Демонтаж существующей отмостки.
  2. Разметка траншеи с помощью деревянных колышков и шнура.

    Разметка проводится с помощью колышков и шнура

  3. Рытьё траншеи.

    Снимают плодородный грунт и выкапывают по перимеиру дома траншею глубиной 30–50 см

  4. Работы по утеплению фундамента (при необходимости).
  5. Укладка щебёночного основания толщиной 10–15 см с трёхкратным уплотнением.
  6. Укладка первого слоя геотекстиля с заведением его на утеплитель (или поверхность) фундамента, закрепляя специальным двухсторонним скотчем или уголком.
  7. Укладка и уплотнение песчаной подушки толщиной 5–10 см.
  8. Монтаж системы дренажа. Дренажные трубы укутать геотекстилем и засыпать щебнем или гравием.

    После укладки геотекстиля монтируют систему дренажа

  9. Укладка утеплителя в 2 слоя со смещением швов для предотвращения образования мостиков холода.
  10. Монтаж слоя гидроизоляции.
  11. Монтаж бордюра.
  12. Укладка демпферной ленты на место стыка бетонной отмостки с вертикальной поверхностью фундамента, установка деревянных реек для деформационных швов.

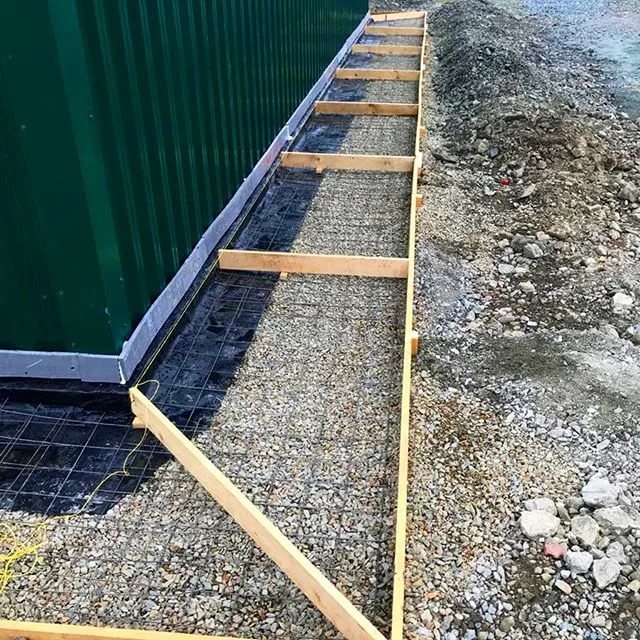

    На уплотненное щебеночное основание укладывают арматурную сетку, устанавливают рейки для деформационных швов

  13. Монтаж арматурной сетки.

    На щебеночное основание укладывают арматурную сетку

  14. Бетонирование, разравнивание поверхности правилом, используя рейки швов в качестве маячков.

    Так выглядит уложенный бетон перед выравниванием поверхности

  15. Железнение поверхности бетона цементным молочком.

    Поверхность бетона железнят раствором цементного молочка

Если фундамент был ранее утеплён и вокруг дома выполнен дренаж, работа упрощается — выполнение пунктов 4 и 8 не потребуется.

Видео: как сделать отмостку фундамента

Сооружение отмостки самостоятельно не требует профессиональных навыков и дорогостоящих механизмов. Устройство отмостки с учётом существующих норм и из качественных материалов защитит фундамент и подвал от преждевременного разрушения, увеличит срок эксплуатации дома, улучшит микроклимат, избавит от плесени. Затраты времени, средств и материалов на устройство отмостки окупятся сторицей: она станет достойной оправой вашего дома.

Здравствуйте! Меня зовут Валерия, мне 60 лет. Профессия — архитектор, сейчас на пенсии. Оцените статью: Поделитесь с друзьями!

kakpostroit.su

Отмостка своими руками – пошаговая инструкция

Далекие от проблем строительства люди часто считают отмостку удобной дорожкой вокруг дома. Мой друг знает, что просто так ничего не делается. Он завершает строительство загородного дома и его интересует отмостка своими руками, пошаговая инструкция, как сделать правильно. Вопрос: зачем это надо, он задает мне постоянно.

Отмостка дома

Отмостка вокруг здания, сделанная своими руками защищает фундамент

Мы закончили с Вадиком отделку цоколя его дома. До наступления дождливой осени надо сделать своими руками остальные наружные работы. Первый вопрос, который он задал: что такое отмостка и каковы ее функции?

Размечая вокруг дома ширину будущей траншеи, я объяснил пошаговую инструкцию и назначение отмостки:

  • отмостка защищает фундамент от влаги и разрушения;
  • она служит дополнительным утеплением здания по периметру;
  • по ней отводится от цоколя дождевая вода и стекает тающий снег;
  • поскольку она необходима, то ее используют архитекторы как элемент наружного дизайна.

Отмостка защищает фундамент от влаги и разрушения

Реставрация старого здания начинается с отделки фундамента и отмостки. Без этого невозможно избавиться от сырости не только в цокольных помещениях, но и не первом этаже. Утепление верхнего слоя грунта по периметру уменьшает промерзание почвы возлефундамента. Качественная дорожка вокруг дома экономит энергию на обогрев, сохраняя в здании тепло. Работа не сложная и ее можно сделать своими руками.

Пошаговая инструкция создания отмостки своими руками, как элемента наружного дизайна

Дизайнеры используют отмостку как элемент композиции. Она подчеркивает линию дома, отделяя его от газонов и двора. Построенная из одного материала с отделкой цоколя, дорожка визуально делает здание выше. Фасад приобретает завершенность. Строение кажется массивнее. Есть пошаговая инструкция, как сделать все своими руками, не оплачивая работу специалистов.Для создания единого ансамбля дома и окружающего ландшафта, используют одинаковое покрытие дорожек по двору и отмостки. Материал и цвет подбирается в соответствии архитектурному стилю здания. Плитка может быть массивной из натурального, искусственного камня. Для деревянных строений выбирают покрытие близкое к песку, природным тонам. Авангард подчеркивается яркими тонами и нестандартными формами. Техно подходят строгие глянцевые отделки и острые углы поворотов.

Отмостка вокруг дома

Размеры и уклон дорожки вокруг дома, делаем своими руками

Мы обошли с Вадиком вокруг дома, отмечая на земле линию навеса кровли. Крыша имеет сложную конфигурацию и разный размер наклона и нависания. Выбрали самый большой размер, добавили 20 сантиметров. Разметили ширину будущей отмостки, которую сделаем своими руками. От стен здания по углам откладывали одинаковый размер перпендикулярно плоскости цоколя. С помощью шнура разметили линии, продолжив их по углам до узла – пересечения.Ширина отмостки должна быть не менее 60 сантиметров. При этом проверяется размер по карнизным свесам. Вода с крыши не должна падать на грунт, а стекать по дорожке. От границы стока следует отступить наружу 20 – 25 сантиметров. Полученное значение отмеряется от фундамента. Мы определили наибольший размер и отметили его по всему периметру. Разная ширина отмостки возможна. Но она хуже смотрится. Ведь нам важен и дизайн нашего дома.Вода не должна попадать на примыкание дорожки и фундамента. Поэтому делается уклон от цоколя. Край должен быть выше грунта.

Схема конструкции отмостки

Глубина канавы под отмостку считается по высоте слоев, которые будут засыпаться в нее:

  • 10 см – глина для уплотнения и выравнивания основания;
  • 15 см утрамбованный песок;
  • 20 см щебень;
  • 10 см песок под плитку.

Теперь мой подручный получил пошаговую инструкцию и начал своими руками копать траншею вдоль фундамента вокруг дома на глубину 55 сантиметров. Чтобы края не осыпались, он сразу устанавливал опалубку – сбитые доски. Край щита должен выступать над поверхностью грунта на несколько сантиметров, если делается заливка отмостки.

Устройство отмостки из керамической плитки

Подготовительные работы, утепление периметра: пошаговая инструкция

На нормальных по влажности почвах глину можно не насыпать и слой гравия сделать меньше. В нашем случае дом стоит в низине, рядом речка и нужна усиленная гидроизоляция. Примыкание отмостки к основанию дома должно быть плотным. Для этого поверхностьфундамента полностью очищается.На дно своими руками насыпали глину и с помощью угольника сразу утрамбовали ее с наклоном от здания. Перепад по высоте составил 2 – 3 сантиметра на ширину. Сверху уложили гидроизоляцию, соблюдая пошаговую инструкцию. Можно использовать обычную пленку. Вадик решил перестраховаться, сделать на века. Полосу рубероида отрезали на 20 сантиметров больше и загнули вдоль линиипримыкания с фундаментом.

Утепление и гидроизоляция отмостки

Теперь у нашего здания надежная защита от разрушения водой. Вся влага, что попадет с почвы, стечет по наклону гидроизоляции.Песок насыпали ровным слоем и утрамбовали, выдержав угол наклона. Прижимная планка прикрепила к основанию дома узел из рубероида на глине и выложенного поверх песка геотекстиля. Пористая ткань пропустит влагу и удержит гравий, не давая ему продавливать песок. Точно также второй слой материи уложили на щебень. Если делается заливка отмостки бетоном, то толщина слоя щебня больше, до самого верха траншеи. Для хорошей усадки полили все водой и подождали несколько дней.

Утепление отмостки пеной

Заливка стяжки отмостки своими руками, пошаговая инструкция

В районах с глубоким промерзанием грунта на щебень можно своими руками положить утеплитель. Это будет минвата или пенопласт, решать хозяину. Гигроскопичному материалу нужна защита от влаги. Он покрывается пленкой и сверху укладывается металлическая сетка. По линии примыкания гидроизоляция крепится к поверхности фундамента. Угол наклона необходимо выдерживать на всех материалах подушки. Это защита основания от разрушения.

Заливка отмостки цементным раствором

Заливка отмостки делается по маякам. Натягиваются шнуры вдоль фундамента и по краю дорожки на уровне поверхности. Через каждый метр устанавливается пропитанная битумом доска, выставляется верхним торцом на уровне меток. По ней заливается раствор, определяется наклон. Эти планки остаются в бетоне и служат компенсаторами линейного расширения стяжки от перепада температур. В местах, где проходит узел труб водопровода и канализации, заранее надо сделать отводы под дорожкой.Большой объем работы по бетонированию отмостки самостоятельно сделать сложно. Я использую разделение планками и заполняю по метру между ними. Затем выравниваю по завершении всех работ и затираю сухим цементом – железню. Примыкание цоколя к отмостке закрываю отливами в цвет отделки. Это предотвращает разрушение, и улучшает дизайн фундамента.

Пошаговая инструкция кладки плитки своими руками

Мой друг не ограничен в средствах и своими руками делает строительные работы по защите здания для повышения своего уровня. Поэтому для него важен внешний вид двора. Он разработал дизайн отделки фасада, превратив строение в замок. Выступающая часть фундамента и цоколь выложены натуральным камнем. Для отмостки купил плиты из того же материала.На второй слой геотекстиля мы насыпали песок, утрамбовали его. Затем я начал выкладывать плитку. Вадик поливал водой, засыпал зазоры. Для работы с тротуарной плиткой нужен навык. Мой подсобный рабочий боялся все испортить и просто помогал мне. Когда все было уложено, мы закрепили отливы, защитив примыкание.

Отмостка из тротуарной плитки Загрузка…

delaydachu.ru

Отмостка своими руками: пошаговая инструкция :: SYL.ru

Отмостка своими руками с легкостью может быть обустроена. Она предназначается для защиты фундамента от попадания под его основание атмосферных осадков, а также воды, которая образуется после таяния снега. В некоторых регионах она требуется для того, чтобы исключить взаимодействие материалов с высоко расположенными грунтовыми водами. Если есть желание продлить срок жизнедеятельности постройки, то важно снабдить здание упомянутым элементом.

Особенности отмостки

Отмостка своими руками может быть выполнена из древесины, бетона, кирпича, асфальта, плитки, железобетонных плит или булыжников. Какая бы конструкция ни была выбрано, она будет иметь два слоя, первый из которых — это покрытие, тогда как второй — специальный подкладочный слой из мелкого щебня, песка, глины или гарцовки. Возводить эту часть дома рекомендуется вместе с фундаментом. Однако если постройка была приобретена, но оказалась лишена отмостки, ее можно достроить. Если будет возводиться отмостка своими руками, инструкция обязательно пригодится. В качестве главного правила в этом случае выступает то, что она должна оказаться больше свеса карниза на 25 см. В конечном итоге вами должен быть обустроен элемент, ширина которого равна 100 см. Чем шире будет эта составляющая, тем лучше она будет отводить воду. В качестве стандартного уклона используются предел от 3 до 7 градусов. Параллельно строится ливневый отвод, который представляет собой канавку, расположенную по периметру.

Определение границы и подготовка основания

Если будет выстраиваться отмостка своими руками, то для начала необходимо определить границу. Рекомендуется перед этим удалить корни растений под будущей конструкцией, сделать это можно с помощью штыковой лопатой. Ею нужно снять верхний слой грунта, чтобы растения не смогли разрушить отмостку. Грунт дополнительно можно обработать гербицидом. По периметру необходимо установить ограничительные доски, чтобы исключить вытекание раствора. Теперь подготовленное место необходимо засыпать песком, хорошо утрамбовать и залить водой. Следующим слоем станет бой кирпича или щебень. Все это нужно уплотнить с помощью виброустановки.

Тепло- и гидроизоляция

Если будет выстраиваться отмостка своими руками у дома, который имеет цокольный этаж или погреб, то производить утепление нужно обязательно. В роли материалов для этого рекомендуется использовать пеноплекс, пенополистирол или пеностекло. Необходимо производить работы таким образом, чтобы под отмосткой осталась прослойка воздуха, ее толщина должна быть равна 15 см. В качестве гидроизоляции можно использовать рубероид или ПВХ-пленку.

Обеспечение температурных рассечек

Когда выстраивается отмостка дома своими руками, обязательно необходимо установить рассечки, для этого отлично подойдут ливневые лотки или плоский шифер. В качестве еще одного важного момента выступает необходимость оставления компенсационных швов в зоне соединения стен с отмосткой. Для этого можно использовать герметик, битум или рубероид. Второй вариант должен быть уложен в два слоя.

Работа с бетоном

На следующем этапе можно подготовить и залить раствор, предпочтительнее использовать марку M300, благодаря чему удастся получить прочную и надежную отмостку. Бетон можно изготовить самостоятельно, для этого следует использовать песок, цемент, щебень и воду в пропорции 3:1:4:1/2. В бетономешалке необходимо перемешать цемент с водой, делать это следует до тех пор, пока не образуется клеевидная смесь. Далее следует добавить щебень и песок. Бетон можно считать готовым, когда масса станет однородной.

Железнение

Если вы задумались о том, как сделать отмостку дома своими руками, то важно произвести железнение. Для этого через 15 минут после заливки бетона необходимо посыпать поверхность сухим раствором цемента, который разглаживается шпателем. Это позволит исключить возможность проникновения влаги внутрь. При этом сама поверхность будет гладкой и эстетичной на вид. Однако если после предполагается укладывать плитку, то этот этап необходимо пропустить.

Выбор конструкции отмостки

Сделать отмостку своими руками в короткие сроки можно с помощью готовых бетонных плит. Их необходимо будет уложить на предварительно подготовленную поверхность, а после залить жидким битумом. Среди потребителей в последнее время становятся все более популярны дренажные профилированные мембраны, которые укладываются на грунт под толщей песка. Наверх можно застелить любое покрытие.

Особенности бетонной отмостки

Несмотря на появление все новых вариантов описываемой конструкции, потребители наиболее часто выбирают бетонные варианты. Такие системы располагаются на глине, которая укладывается толщиной в 15 см. Если предстоит работать с пучинистым грунтом, то можно использовать дополнительно еще слой песка, его толщина должна быть равна 8 сантиметров. Если использовать один только бетон для работ, то плита быстро разрушится. В этом случае необходимо сделать деформационные швы, располагаются они через каждые три метра. Использовать для этого нужно деревянные рейки, которые предварительно обмазываются битумом. Их нужно установить на ребро, между ними производится укладка бетона. Еще один вариант организации швов заключается в использовании арматурной сетки, которая укладывается с большим нахлестом. Если обустраивается отмостка дома своими руками, то при ее возведении можно исключить вероятность впитывания воды методом засыпки цемента. На следующем этапе поверхность покрывается мокрой тканью и все оставляется в таком состоянии на 10 дней. Периодически систему нужно поливать водой. Если вы до сих пор не можете решить, какую разновидность отмостки использовать, то применение бетона не считается лучшим вариантом. Это обусловлено тем, что данный материал расходуется при проведении таких работ в весьма внушительном количестве. Кроме того, процесс будет очень трудоемким. В качестве единственного плюса выступает только то, что по поверхности конструкции можно будет ходить.

Мягкая отмостка

Если возводится отмостка своими руками, пошаговая инструкция, представленная в статье, позволит исключить многие ошибки. Бетонная разновидность подходит только лишь для непучинистых грунтов. Для беспокойных почв предпочтительнее использовать мягкую отмостку. Для этого вокруг фундамента нужно уложить глину под некоторым уклоном. Поверх укладывается гидроизоляция, в роли которой может выступить пленка или стеклоизол. Плотность первой должна составить примерно 250-300 микрон. Гидроизоляцию снова нужно засыпать глиной, обеспечив слой в 1-10 см. Прямо по них указывается мелкий гравий.

Отмостка рубемастом

Если вами будет укладываться отмостка вокруг дома своими руками, то можно использовать рубемаст. Для начала устанавливается опалубка, для чего следует использовать обрезную доску. Пространство внутри засыпается песком. Траншея первоначально должна быть утрамбована горизонтально, тогда как песок укладывается с некоторым уклоном. Его нужно будет закрыть рубемастом, загнув излишки на поверхность стены. Своеобразное корыто нужно заполнить ПГС до верхней кромки опалубки. Далее монтируется брусчатка, что обеспечивает возможность передвижения по поверхности.

Использование геотекстиля

Отмостка своими руками, пошаговая инструкция которой представлена в статье, может быть обустроена с помощью геотекстиля, который используется для исключения сорняков. Для начала следует осуществить разметку, а также выкопать траншею под необходимым уклоном. Далее застилают геотекстиль, плюс которого в том, что он пропускает воду, но не дает возможности прорастать сорнякам. Эксплуатировать его можно в течение 20 лет. Раскатать материал необходимо с некоторым нахлестом на фундамент. Первый слой щебня должен быть засыпан с использованием фракции от 10 до 20. Его укладка осуществляется на геотекстиль, поверхность нужно разровнять граблями. Далее подготавливается бордюр, высота которого равна 20 см. Его нужно уложить на песчаную подушку, для этого на краю отмостки следует насыпать речного песка. Внутренняя часть траншеи должна быть засыпана щебнем, слой которого равен 10 сантиметрам.

Отмостка по-фински

Перед тем как сделать отмостку вокруг дома своими руками, необходимо подумать о том, какая технология для этого будет использоваться. Специалисты рекомендуют применять сливную трубу в процессе проведения работ. По периметру фундамента этот элемент должен быть уложен, а после засыпан гравием. Трубу важно снабдить отверстиями. Поверх укладывается пенопласт, важно обеспечить нахлест, после все нужно засыпать грунтом. Трубу следует соединить со сливными колодцами. На расстоянии в 40 см от фундамента нужно насыпать щебень, а поверх красивую гальку. Перед тем как сделать отмостку вокруг дома своими руками, важно подумать о ее практичности. Такая система будет эффективно отводить воду, а фундамент не будет промерзать, тогда как на самой системе не будут образовываться трещины.

www.syl.ru

Как правильно сделать отмостку фундамента

При строительстве частного дома каждый будущий хозяин надеться на то, что его жилище будет служить на протяжении нескольких веков, даря свое тепло детям и внукам без проведения крупных ремонтных работ. К сожалению это невозможно, но вовремя проведенный грамотный ремонт и уход во время эксплуатации максимально продлят срок службы сооружения. Один из самых важных навыков, который вы должны приобрести, это то, как правильно сделать отмостку фундамента дома.

Монтаж

Монтаж отмостки фундамента

Отмостка представляет собой конструкцию, которая предназначена для отвода дождевой воды или другой воды от основания дома. Не стоит путать с гидроизоляцией, поскольку это абсолютно разные вещи. Она предназначена для ограждения гидроизоляции, тем самым повышая ее функциональные и работоспособные качества. С помощью отведения воды, поступающей с поверхности, уменьшается давление на гидроизоляцию, находящуюся ниже уровня земли. Таким образом, увеличивается долговечность как непосредственно фундамента, так и самого здания.

Отмостка изготавливается вокруг дома с минимальной шириной 80 см. Чем больше она будет, тем лучше будет осуществляться отведение атмосферной влаги.

Определив размеры, сделайте разметку и удалите слой верхнего грунта толщиной примерно 20 см. Это необходимо для того, чтобы избавиться от остатков растений, корней и семян, которые будут оказывать разрушающее воздействие на бетон. При возможности вызовите специалистов, которые проведут обработку ядохимикатами, препятствующими росту растений. Однако эта процедура не обязательна.

При удалении почвенного слоя старайтесь делать небольшой наклон по направлению занижения окружающей территории. Оптимальным вариантом является устройство системы дренажа по внешнему краю, которая полностью исключит взаимодействие грунтовых вод с основанием здания.

Конструкция

Конструкция отмостки

Конструкция предусматривает подстилающий слой и покрытие. Подстилка выполняется из глиняного влагонепроницаемого слоя, который укладывается в заготовленную яму с последующей тщательной трамбовкой.

Роль покрытия играет бетонный или асфальтовый слой, толщиной от 10 см. Для изготовления отмостки используется щебень, гравий, кирпичные осколки и строительный мусор. Все компоненты тщательно трамбуются, а затем заливаются раствором цемента.

При заливке покрытия необходимо устанавливать разделительные рейки, предварительно пропитанные маслом и обработанные битумом. В противном случае покрытие покроется трещинами при наступлении заморозков, а рейки будут этому препятствовать.

Отделка периметра дома

Рейки располагаются с шагом от 1,5 до 3 метров. Чтобы повысить прочность бетонного слоя, его надо засыпать сухим цементом и затереть мастерком до того времени, пока бетон не схватился.

Конструкция может быть разнообразной, единственное условие, которое необходимо соблюсти – это водонепроницаемость.

Изготавливаем из песка

Отмостка из песка

Для того, чтобы отмостка выполняла не только защитную, но и декоративную роль, ее можно выполнить из песка. Песок засыпают в траншею, заливают его жидким стеклом и отвердителем. Благодаря этому поверхность становится очень твердой и прочной. Это покрытие защитит фундамент от проникновения влаги и украсит ландшафт своим видом. Вы можете купить в специализированном магазине полностью готовый раствор, или полуфабрикат, требующий варки.

Изготавливаем из дерна

Отмостка из дерна

Во времена отсутствия цемента, отмостка успешно изготавливалась из дерна. Для этого потребуется выполнить следующие действия: вынуть полуметровый слой грунта по периметру, утрамбовать почву и соорудить дренажную систему из крупнозернистого песка.

Далее необходимо насыпать глиняный слой с последующей трамбовкой и формированием наклонного водного стока. После этого потребуется уложить плодородную почву и луговой дерн. На протяжении некоторого времени ее необходимо увлажнять и подстригать, чтобы образовалась упругая дернина, не поддающаяся размытию. Такая зеленая конструкция внешне привлекательней бетонной, порой невозможно угадать что под ней.

Уход в процессе эксплуатации

Уход за отмосткой

Главное функциональное назначение отмостки – защита жилого дома от негативного воздействия дождевых и поверхностных вод, а техническое решение конструкции определяется вашими предпочтениями и окружающим ландшафтом.

Это сооружение нуждается в постоянном наблюдении, поскольку появляющиеся трещины нарушают герметичность и их необходимо заделывать раствором цемента. В случае отхождения от фундамента, используйте герметики для заполнения пространства. Это поможет вам не только увеличить долговечность конструкции, но и сохранить ее эстетический вид.

При монтаже следует строго соблюдать главные технологические требования.

Видео

Более подробную информацию вы можете узнать из следующего видеоматериала:

kakpravilnosdelat. ru

Как сделать отмостку вокруг дома своими силами и что для этого необходимо

Каждый хозяин мечтает жить в доме много лет и при этом ничего не чинить и не ремонтировать. Увы, для своего дома это почти нереально, все равно нужно следить за фундаментом, домом и участком. Дом требует присмотра и, чтобы ваша жизнь не стала вечным существованием от ремонта до появления трещин, стоит сделать отмостку по периметру дома. Постройка отмостки — это, пожалуй, самое главное, что нужно сделать после возведения дома.

Отмостка это не пропускающее воду покрытие по периметру здания, это может быть полоса из асфальта или бетона, наклоненная от здания. Служит для защиты фундамента и подвала от воздействия воды. Если не построить отмостку, то в скором времени вода может разрушить фундамент дома или же затопить подвал. А зимой влага и мороз могут разрушить фундамент.

Обычно отмостка — это удобная для ходьбы дорожка. Вот почему при ее постройке важно рассчитать уклон.

Для чего необходима отмостка вокруг дома?

Стоит сказать, что отмостка действительно нужна, это обязательная часть любой большой постройки. Стоит разобраться какие же функции она выполняет.

Отмостка это своеобразный барьер против дождевых и стоковых вод, чтоб вода не стекала под фундамент и не разрушала его.

Ее используют как элемент декора, который как бы завершает постройку, и она же защищает фундамент от промерзания.

Если не установить отмостку, влага будет проникать к фундаменту, и со временем может подмывать дом. Из-за этого в фундаменте и стенах могут появиться трещины. К ещё более плачевному результату может привести отсутствие отмостки у зданий, который находятся на пучинистой почве. Ещё более опасно оставлять здание без такой постройки на зиму. Почва, насыщенная водой, замерзает и начинает давить на стены и конструкцию дома в целом.

Какие виды отмостки бывают

Есть пять основных видов:

  • бетонная брусчатка;
  • каменная брусчатка;
  • бетон;
  • щебень;
  • тротуарные плиты;
  • водонепроницаемая отмостка.
Бетонная брусчатка

Наверно самый используемый материал для отмостки, на рынке есть брусчатка всевозможных цветов: серого, черного, графитового, коричневого, красного, оранжевого и даже желтого. Также есть брусчатка разной формы от стандартного прямоугольника до шестигранника и волны. Рекомендуется все же покупать с закруглениями по всему периметру, так как закругления предотвращают сколы по краям.

Чаще используют для отмостки брусчатку толщиной 6 см, для ее красоты и завершенности часто по краям укладывают бордюры. Преимущество бетонной брусчатки в её устойчивости к морозам и перепадам температур. Укладывать брусчатку можно орнаментом, а стыки заполнять песком.

Каменная брусчатка

Единственное чем привлекает каменная брусчатка — это натуральным видом, можно купить брусчатку из гранита серого или желтого, так же можно приобрести брусчатку из базальта — она имеет черный оттенок. Малым недостатком брусчатки является её неоднородность цвета, даже из 1-й партии она имеет некоторые отличия в оттенке. Также у каменной нет богатого выбора форм. Обычно брусчатка представлена только двумя формами— кубом и параллелепипедом. Её надо укладывать на специальный слой из песка и щебня. Швы, также как и у бетонной, надо засыпать песком.

Время монтажа такой брусчатки немного выше, чем бетонной.

Отмостка из щебня и бетона

Бетон является самым простым и дешевым решением, этот материал замечательно защищает фундамент от воды. Толщина отмостки должна быть минимум 5 см, лучше от 7 до 10 см. Бетонную отмостку можно украсить камнями, например галькой, плиткой и т. д. Время монтажа этого вида отмостки самое быстрое.

Отмостка из щебня это, пожалуй, самая простая в изготовлении отмостка. Хорошее решение если у вас на участке высокий уровень грунтовых вод. Не обязательно использовать именно щебень, можно его заменить на гравий, гальку или керамзит. Сначала на почву укладывают геотекстиль для дренажа, сверху насыпают щебень или другой материал, без песочной подушки. Высота уровня щебня должна составлять минимум 10 см.

Тротуарные плиты

Преимущество тротуарных плит в их взаимозаменяемости, без труда можно купить и заменить испорченный элемент. Есть 2 вида плит: квадратные и прямоугольные. Размер квадратов от 35 до 50 см, а прямоугольные имеют такие размеры: длина 1 м, ширина 0,5 м. Предоставлен богатый цветовой выбор: серые, красные, коричневые, желтые, зеленые, черные и другие. Так же можно купить с гладкой или рифленой поверхностью. Тротуарные плиты также устанавливают на слой из песка со щебнем, песком заполняют швы.

Водонепроницаемая отмостка

Если вокруг дома есть дренажная система, то отмостку нужно сделать водонепроницаемую, В углубление сначала укладывают геотекстильный материал, потом сверху засыпают щебень или гальку. Материал не дает щебню вдавливаться в почву и защищает от проседания. Минус такой отмостки в её неоднородности, её сложно утрамбовать, и по ней неудобно перемещаться.

Требования к отмостке

Делать отмостку надо так, чтобы она была больше на 20 см от края крыши. То есть в среднем должна быть полметра, но как показывает практика, такая отмостка не удобна при ходьбе, поэтому чаще всего ее делают шириной до 1 метра.

Технические требования:

  1. Уклон должен быть от дома, а не наоборот. Наиболее удобный уклон от 3 до 10 градусов.
  2. Нужно сделать шов между зданием и отмосткой и дополнительно заполнить его песком.
  3. Наименьшая ширина отмостки — 60 см, для почв, что подвержены проседанию — 1 метр. Чтобы высчитать ширину отмостки нужно к длине отвеса крыши прибавить 20 см.

Нужно будет иметь под рукой:

  • песок;
  • щебень;
  • цемент;
  • герметик полиуретановый, для того чтобы сделать температурные швы;
  • доски, ширина которых должна соответствовать толщине отмостки;
  • шпатель или мастерок;
  • правило, чтобы разравнивать раствор;
  • емкость, в которой размешивать раствор;
  • спиртовой уровень, чтобы выставить опалубку из досок;
  • штыковая лопата, чтобы снять слой земли.

Как правильно сделать отмостку вокруг дома

Для создания долговечной конструкции сначала надо заняться грунтом, его нужно тщательно утрамбовать по периметру, который будет занимать отмостка. Для этого необходимо убрать растительный слой. Следом нужно положить слой из щебня — это заполнение и выравнивание уровня после снятия растительности.

Последовательность действий при постройке:

  1. Наметить границы конструкции. Можно просто вскопать там, где будет отмостка.
  2. Установить и зафиксировать ограничительные доски.
  3. Насыпать песок, утрамбовать песок и намочить.
  4. Добавить сверху песка слой щебня.
  5. Подготовить бетон для заливки.
  6. Заливать бетон частями по 2 и меньше метра.
  7. Залить герметик между стыками и между домом и отмосткой.
  8. Через минут 20 после заливки цемента, его нужно присыпать сухим цементом и разгладить.
  9. Следом идет установка плитки или брусчатки. (Если вы планируете укладывать сверху брусчатку, то бетон не стоит присыпать сухим бетоном.)

Ремонт отмостки

Если в отмостке появились трещины или повреждения, то нужно быстрее заняться ремонтом, чтобы трещина не начала увеличиваться.

Прежде всего, нужно определить границы, если есть несколько ям или трещин, это нужно объединить в один проблемный участок. Проблемный бетонный участок извлекают (если у вас асфальтобетон) — смазывают по периметру битумом и укладывают новый асфальтобетон. Потом сверху надо его разровнять ручным катком. Разравнивать лучше, начиная от краев к середине.

Если у вас цементобетонное покрытие, сначала нужно снять область с повреждениями, сверху залить новый цементобетон и швы заделать специальной замазкой. В состав замазки входит битум, измельченные шлаки и асбест. После всего этого, трещины можно засыпать песком. Если у вас появились мелкие, незначительные трещины, то лучше залить в них жидкий цемент, чем снимать весь слой.

В данной статье мы познакомили вас с назначением отмостки, рассказали, какие бывают её виды, научили высчитывать ширину отмостки, и подробно рассказали о монтажных работах связанных с установкой, заменой или латанием поврежденных участков. Так же хочется обратить ваше внимание, что те участки отмостки, что контактируют со сливаемой с крыши водой, наиболее подвержены разрушению, поэтому необходимо обратить пристальное внимание именно на эти участки.



Оцените статью: Поделитесь с друзьями!

septik.guru

Отмостка вокруг дома своими руками

В статье об особенностях строительства фундамента при высоком уровне грунтовых вод мы уже касались вопроса устройства отмостки вокруг дома, поэтому уже понятно, что строительство отмостки – мероприятие обязательное, поскольку именно отмостка защищает фундамент деревянного дома от действия как поверхностных вод так и верхнего слоя грунтовых вод («верховодка»).

Для чего нужна отмостка вокруг дома

Когда идет дождь, вода, стекая с крыши дома, капает на землю прямо рядом со стеной дома. Просачиваясь в грунт она вступает в прямое взаимодействие в бетоном, пагубно воздействуя на него.

В результате чего бетонный материал со временем может просто разрушиться, а до этого момента он будет подвержен различным видам грибка и плесени. И все это будет происходить отнюдь не только на его внешней, уличной, стороне. Бетонный фундамент рано или поздно пропитается водой насквозь, из-за чего проблемы, связанные с постоянной сыростью, начнутся и в подвальном помещении.

Но если подвала вовсе нет, то это не значит, что о пагубном действии воды на основание дома вспоминать не надо. Фундамент будет разрушаться, давать трещины, расслаиваться и рано или поздно его придется попросту менять.

Замена фундамента – мероприятие крайне трудоемкое и дорогостоящее, куда проще изначально построить качественную и правильную отмостку вокруг дома, которая убережет фундамент вашего деревянного дома от возможных проблем.

Самые простые виды отмостки вокруг дома

На сегодняшний день самыми популярными и оттого распространенными видами отмостки вокруг дома являются

  • Отмостка из щебня;
  • Отмостка из тротуарной плитки или брусчатки;
  • Отмостка из бетона.

Какую бы из предложенных ниже видов отмостки вы не выбрали или решили сделать свою собственную конструкцию, как правильно сделать отмостку – главный вопрос. Ведь только при правильном устройстве она будет работать качественно и по назначению.

Слои отмостки вокруг дома

  • Верхний слой;
  • Дренажный слой;
  • Гидроизоляционный материал;
  • Подстилающий слой.

Важно. Для того, чтобы конструкция работала, необходимо не только правильно сделать отмостку, но и смонтировать специальные «козырьки» в нижней части фундамента, для того, чтобы вода, стекающая по наружной стене дома не попадала между фундаментом и отмосткой.

Так же и наружная отделка дома устраивается как бы «внахлест», перекрывая стык отмостки с фундаментом. Чтобы атмосферные осадки по стенам стекали уже на саму отмостку и по уклону отводились от фундамента.

Причем сайдинг, независимо от его разновидностей, ни в коем случае нельзя спускать прямо до отмостки. Ведь зимой, под действием сил морозного пучения грунтов, отмостка может приподняться всего на пару-тройку сантиметров, но этого будет достаточно, чтобы сломать нижний слой наружной отделки здания.

Делаем отмостку вокруг дома своими руками

Отмостка вокруг дома из щебня

Простейшая, но абсолютно надежная конструкция, доступная каждому как в денежном эквиваленте, так и с точки зрения простоты ее устройства.

Отмостка из щебня

Вдоль стены фундамента дома, строящегося или уже возведенного, выкапывается траншея шириной от 60 см. до 1 метра и глубиной в полметра.

На дно этой траншеи укладывается слой из глины толщиной где-то 10-15 см. Глина обязательно должна быть утрамбована и разровнена, но ее слой должен быть наклонен от стены где-то на 5-6%. То есть при ширине отмостки в 1 метр внешний край отмостки фундамента должен быть ниже на 5-6 см. чем внутренний, прилегающий к фундаменту.

Сверху на слой глины укладывается любой крепкий гидроизоляционный материал. Для его выбора вам потребуется обратиться в строительный магазин с вопросом о необходимости гидроизоляции отмостки. Например, для этого можно использовать обычную пленку из ПВХ.

Пленку можно уложить или как есть, то есть по ширине слоя глины. А можно вдоль ее наружной кромки устроить дополнительный лоток, обеспечив его продольный уклон, а в этот лоток засыпать мелкий щебень. Такое мероприятие поспособствует не только отводу воды от фундамента в поперечном направлении, но и организованный сток скопившейся таким образом воды по этим лоткам в продольных направлениях вдоль стен со всех сторон дома. Организовав тем самым отвод всей воды в каком-то одном конкретном месте, допустим в канаву за домом.

Отмостка с дренажным лотком

Сверху на слой гидроизоляции укладывается слой дренирующего материала, например крупного гравелистого песка толщиной так же как и слой глины 10-15 см. А песок, в свою очередь, засыпается сверху щебнем.

К сведению. Для того, чтобы щебень с течением времени не «тонул» в песке и не перемешивался с ним, перед его отсыпкой нужно закрыть слой песка геотекстилем или любым подходящим материалом, выполняющим те же функции.

К тому же в слое песка, как бы вы ни старались этого не допустить, останутся семена трав и прочих растений, которые будут постепенно год от года прорастать все интенсивнее, и однажды начнут проклевываться и сквозь слой щебня. Геотекстиль помогает решать и эту проблему не давая прорастать траве сквозь себя.

Для эстетики слой щебня можно засыпать не до уровня земли, а чуть ниже, сантиметров на 5, а сверху него уложить рулонную траву. Она будет прекрасно пропускать через себя воду, которая сквозь слой из песка будет достигать гидроизоляционного материала и отводиться от фундамента.

Таким образом поверхность отмостки вокруг дома можно облагородить и она не будет бросаться в глаза.

Отмостка вокруг дома из плитки или брусчатки

Собственно, эта отмостка устраивается так же как и отмостка фундамента из щебня, за одним исключением.

Для того, чтобы плитка не сползала по уклону от фундамента (напомним, что отмостка устраивается с уклоном 5-6% в сторону от фундамента), ее необходимо упирать в бордюрный камень. А для того, чтобы сам бордюрный камень стоял на свое месте крепко и не двигался под весом слоя плитки или брусчатки, под ним, прямо на слое песка, необходимо устроить бетонный замок.

Отмостка из плитки или брусчатки

Как правильно сделать отмостку вокруг дома из бетона

Слои для отмостки фундамента из бетона выстилаются точно так же

  • Подстилающий слой из глины или песка, толщиной 10-15 см. ;
  • Слой гидроизоляции;
  • Второй слой песка толщиной 10-15 см.;
  • А сверху слой щебня 10-15 см.

Затем над слоем щебня монтируют опалубку из досок. Не нужно забывать, что для обеспечения положительного уклона в сторону от фундамента дома высота опалубки у фундамента принимается около 10 см., а ширина досок опалубки с другой стороны должна быть около 5 см. Тем самым получается трапеция.

Опалубка монтируется не целиком вдоль всей стены, а разбивается на фрагменты около 1 метра, образуя как бы клетки из досок.

Это необходимо для того, чтобы под воздействием низких температур и сил морозного пучения бетон не растрескался, а получившиеся отдельные друг от дуга части опалубки двигались не касаясь друг друга.

Отмостка из бетона

Внутрь опалубки укладывается арматурная сетка с ячейками 100×100 мм. (крупнее брать не стоит, иначе опалубка будет достаточно слабой), под которой по всему периметру дома на расстоянии 20-25 см. друг от друга можно так же уложить продольные стержни арматуры диаметром 10-12 мм.

Важно. Арматурная сетка, как и возможно используемые продольные арматурные стержни не должны лежать прямо на щебне. Их следует подпереть небольшими камнями или иными материалами, чтобы этот каркас как бы висел в воздухе. Это делается для того, чтобы после заливки в опалубку бетонной или цементно-песчаной смеси она смогла протечь насквозь каркаса до основания из щебня и после затвердевания арматурный каркас оказался  в теле получившегося монолитного бетона. Так арматура будет работать совместно с ним.

Отмостка вокруг дома на столбчатом фундаменте

Несмотря на уже устроенную гидроизоляцию столбчатого фундамента, еще на этапе его строительства, отмостку желательно делать и для такого вида основания.

Отмостка и столбчатый фундамент

Причем если это именно любой столбчатый фундамент, то отмостку можно делать и до строительства самого деревянного дома, просто для ее устройства, например из цемента, отмостку придется делать с обеих сторон.

© 2013 – 2017, Деревянный Дом. Все права защищены. При копировании статьи или любого ее фрагмента ссылка на первоисточник обязательна.

log-cabin.ru

Как сделать отмостку с применением профилированной мембраны.

Отмостка – это элемент сопряжения здания с прилегающей территорией. Она отвечает за отведение от здания поверхностных вод (дождь, талый снег) и техногенных (краны в цоколе, поливочные шланги), за защиту от подтопления и локального вымывания грунта вокруг фундамента.


Привычно, что отмостка выполняется монолитной из цементно-песчаного раствора. Такой подход в целом изучен и распространен. Как правило, при создании стандартной отмостки существуют некоторые особенности. Во-первых, это определенная сложность при выполнении монолитных работ. Во-вторых, просадка грунта и появление трещин приводят к снижению функциональности, эстетики и к необходимости ремонта.


Но современные технологии могут предложить альтернативный способ выполнения отмостки с применением профилированной мембраны и полноценным отведением поверхностной влаги от фундамента. Монтаж отмостки дома из профилированных мембран отличается от традиционной монолитной более легким исполнением и стоимостью.


Ниже мы опишем монтаж отмостки с мембраной Плантер Гео. Planter Geo – это двухслойное полотно, состоящее из профилированной ПВП мембраны и термоскрепленного геотекстиля. Срок ее службы составляет более 50 лет.


Основные этапы работы:

  1. Подготавливаем основание. Для этого вынимаем грунт по периметру здания на глубину 300 мм и на ширину, превышающую ширину карнизного свеса на 350 мм.
  2. Выполняем песчаную отсыпку толщиной 60-100 мм и задаем уклон не менее 3% от цоколя.
  3. На подготовленное основание укладываем утеплитель из экструдированного пенополистирола типа ТЕХНОНИКОЛЬ Carbon Eco или ТЕХНОНИКОЛЬ Carbon Prof. Толщина утеплителя должна определяться исходя из теплотехнических расчетов с учетом географии, назначения и способа утепления здания. Важно отметить, что плиты укладываются по ширине таким образом, чтобы оставить место под укладку дренажной трубы.
  4. Расстилаем профилированную мембрану Planter Geo поверх утеплителя. Укладка производится таким образом, чтобы полотно располагалось по всей ширине отмостки и на 500 мм было заведено на вертикальную часть цоколя. На вертикальной части фиксируем мембрану по краю с помощью прижимной рейки, швы проклеиваем клейкой лентой типа Nicoband.
  5. Укладываем дренажную трубу в образовавшийся «ров» между плитами утеплителя и прилегающей территорией. Труба должна быть завернута в полотно Planter Geo. Она укладывается между геотекстилем и профилированной мембраной с заданным уклоном 2% в сторону дренажного колодца. После трубу необходимо соединить с дренажной ливневой канализацией.
  6. В данном случае утепление цоколя следует проводить после монтажа профилированной мембраны.
  7. Остается решить вопрос с отделкой отмостки. Например, можно выполнить песчаную подушку и уложить на нее тротуарную плитку или выложить плодородный слой с газонной травой.
  8. Отделка цоколя также может быть выполнена любым способом: это и приклеивание керамогранита, и монтаж сайдинга, и оштукатуривание.


Устройство отмостки с профилированной мембраной имеет свои плюсы:


  • отсутствие мокрых процессов;
  • отсутствие технологических простоев;
  • надежное решение с точки зрения отведения воды от фундамента;
  • универсальность в доступности вариантов и решений финишного благоустройства;
  • легкость конструкции.


Чтобы завершить мероприятия по водоотведению, рекомендуется объединить водосточные системы с дренажными.


Приобрести материалы для устройства отмостки вы можете прямо сейчас.

Надежная открытая отмостка. Пирожок. Привязка к фундаменту

Приветствую вас, мои Читатели и Зрители строительного Блога “Путь Домой”! Сегодня будем разбирать вопрос, касающийся отмостки. У меня уже есть топик о скрытой отмостке — Особенности устройства «мягкой» отмостки, когда газон примыкает вплотную к цоколю дома.   Но сегодня мы будем говорить об открытой отмостке, более традиционной можно сказать. Хотя на сегодняшний день ее применение не оправдано, на мой взгляд. Это достаточно большие затраты, проблемы в эксплуатации и т.д.

Сегодня хочу объединить 3 вопроса из голосования. Так как вопросов накопилось много и тематика примерно одна и та же.

Полный вопрос: malder/ Правильный пирог отмостки с водоотводом + узел примыкания отмостки к МЗЛФ фундаменту.

Andrey Kydryk/ Как делать отмостку дома, которая завязана с фундаментом?

Victor1986/ Особенности пирожка отмостки, если отмостку является дорожкой вокруг дома.

Что же такое отмостка? Это часть системы фундамента. Задача отмостки заключается в защите основания фундамента от замачивания во время дождя, снега и т.д.

Если вы делаете фундамент и еще не знаете какие будут отметки дорожек, я бы не рекомендовал рисковать и делать бетонную отмостку. Если уйти в зиму без отмостки может произойти замачивание основания фундамента и дом может дать трещину. В случае если вы хотите сделать бетонную отмостку вокруг дома в виде дорожки или для защиты фундамента на время строительства обязательно стоит сделать хотя бы скрытую отмостку.

Упоминалось в видео:

Топик «Особенности устройства «мягкой» отмостки, когда газон примыкает вплотную к цоколю дома»
Топик «Щебеночная засыпка или уплотненный щебнем грунт?»

2:28 Что такое отмостка?
5:12 Примыкание
7:25 Частые ситуации
8:30 Диссонанс
9:30 Отмостка это обреченная конструкция
10:34 Что будет, если подсыпать щебень?
12:30 Что делать для сохранения отмостки от морозного пучения?
13:31 Основная проблема морозного пучения
14:23 Деформационный шов
15:15 Облицовка тяжелыми материалами
16:19 Формирования зуба
17:17 Сетка и защитный слой
18:20 Черновая подготовка
19:50 Примыкание

Вопросы пользователей

22:00 Какой уклон отмостки? Строительный целлофан и финишный фэм?
24:30 Узлы скрытой отмостки, которая проходит за метр от дома, как развести ливневку?
25:10 Минимальная ширина бетонной подготовки под фэм
26:16 Обваловка высокого цоколя грунтом в качестве отмостки и утепления подошвы мелкозаглубленного фундамента
28:00 Пятно застройки на небольшом склоне. В перспектив участок будет подниматься и выравниваться. Чтобы дважды отмостку не переделывать придумал обваловать цоколь грунтом оставшимся после копки котлована. Целесообразность, долговечность, тонкости.
28:57 Щебень 10 метров, стеклоизол где-то 1-1,5 ширина, сверху щебень, песок, гарцовка и тротуарная плитка.
30:32 Сделал обратную засыпку суглинком, но боюсь за качество трамбовки. Имеет ли смысл до зимы сделать временную скрытую?
30:48 Использовать ли для этого геомембрану?
31:15 Какая по вашему мнению идеальная отмостка? Имею в виду цена и качество
33:52 Можно ли сделать отмостку мягкой без заливки бетона?
34:07 Как монтировать ливневку в отмостке?
34:28 На лессовых грунтах (просадочные) открытая отмостка тоже 2 метра?
35:18 Скрытая отмостка считается полноценной отмосткой , в последующей нужно производить заливку бетона?
39:20 Можно ли сразу на этапе заливки утепленной плиты заливать утепленную ЭППС отмостку?
39:33 Как правильно отремонтировать отмостку 100 мм бетона, трещина?
40:12 Толщина бетонной отмостки
40:49 Как сформировать в конце отмостки водоотводные желоб? И как рассчитать ширину, чтобы при большом ливне не переливало через верх?
41:58 Теплоизол для открытой отмостки на постоянную основу заменит проф мембрану?
44:25 Расскажите пожалуйста про примыкание отмостки с дорожкой вдоль дома к водоотводу.
46:00 Можно не использовать бетонную отмостку? Сразу ложить шашку на песок и под перф мембрану на пенопласт?
46:12 Мембрану нужно крепить к фундаменту под галькой?
49:16 Как состыковать отмостку с заездом для автомобиля? Единый пласт или должен быть разрыв?
49:58 Делают ли обогрев для отмостки?
50:40 Какая должна быть толщина бетона и пенопласта?
56:14 Кто формирует стыковки профилированной мембраны на углах, герметизация?
57:26 Ширина отмостки при неорганизованном отводе воды с кровли без желобов? Ширина отмостки больше выноса крыши, выступает за карниз.
59:48 Допустимо решение закрыть ЭППС на цоколе плотным шифером?
1:00:13 Подскажите вариант размещения скрытой ливневой канализации дождеприемными решетками?
1:00:48 Можно ли без дренажной трубы в конце мембраны при скрытой отмостке?
1:04:00 Там, где формируется зуб между отделкой цоколя и фэм возможен вариант, когда при пучении грунта отмостка будет ломать отделку цоколя. Чем можно в таком случае подстраховаться от нарушения цоколя?

С Уважением, Александр Терехов

Природный камень для мощения дорожек в саду на даче, камень для укладки отмостки в Москве и Московской области



Продажа камня для мощения дорожек и укладки отмостки

В последнее время стало популярным мощение садовых и дачных дорожек природным камнем. Такая популярность обусловлена доступностью этого материала в плане поставок и стоимости. Сюда же можно отнести высокие декоративные свойства материала.

Красота, долговечность, практичность
Мощение садовых дорожек и отмостки натуральным камнем может проводиться различными способами. Они напрямую зависят от того, какая структура характерна для участка.

Во внимание принимается и состав его почвы, и природные показатели самого материала. Наиболее предпочтительный способ кладки должны определить специалисты, которые будут проводить работы по благоустройству.

Преимущества натурального камня для дорожек и отмостки
Выбор природного камня, в качестве материала для мощения дорожек, обусловлен следующими его свойствами:

  • отличается богатой цветовой гаммой и красивым рисунком;
  • имеет хорошую плотность;
  • различие форм — мелкий, плоский, колотый, рваный камень;
  • разнообразие видов и текстур;
  • не поддается эрозии;
  • превосходно сочетается с другими материалами;
  • с ним легко работать;
  • не боится атмосферного и температурного воздействия;
  • экологически чистый материал.

Наши предложения
В нашем ассортименте представлен большой выбор натурального камня для укладки дорожек и отмостки, с гаммой цветов и оттенков, различных фракций и текстуры поверхности камня.

На каждую позицию дается подробное описание потребительских и эксплуатационных характеристик. В случае возникновения трудностей всегда можно обратиться к консультанту нашего магазина — 8(495) 240-84-65.

Продажа камня для дорожек и отмостки, натуральный дикий камень для садовых дорожек с доставкой на объект в Москве и Московской области.

Как укладывать брусчатку на бетонную отмостку

Для надежной и долговечной эксплуатации мощения необходимо создать условия, при которых вода, неизбежно проникающая в конструкцию, не приводила бы к отрыву брусчатки из-за циклов замораживания и оттаивания.

Данным условиям будет удовлетворять конструкция, которая:

• Позволяет проникающей сверху воде свободно просачиваться через подстилающий и несущий слои, нигде не задерживаясь.

• В зависимости от типа объекта подстилающий и несущий слои должны обладать способностью выдерживать как пешеходные, так и автомобильные нагрузки.

• Специфическими свойствами материалов для подстилающих слоев должны быть пониженный риск образования высолов и способность не терять дренажной способности при долговременном воздействии воды.

В результате решения поставленной задачи — создания полностью водопроницаемой конструкции — появились дренажные растворы для подстилающего слоя с содержанием рейнского трасса, например, quick-mix TDM и дренажные бетоны для создания как несущего, так и подстилающего слоя, например, TPM-D (0-8 мм) или TGM. Данные растворы обладают пустотностью более 20% и способны пропускать через себя в вертикальном направлении не менее 1000 литров воды в час (TDM) и 10000 литров воды в час (TGM).

Все фото: Quick-mix
Поры этих материалов достигают размера нескольких миллиметров и не только позволяют воде свободно просачиваться сквозь них сверху, но и прерывать капиллярный подъем воды снизу.

На фото видно, что по дренажному бетону TGM, поставленному в ванночку с водой, по капиллярам вода поднимается не более, чем на 1,5 см, а по дренажному раствору TDM не более 3 см.

Зачем это нужно? При эксплуатации мощения, даже если брусчатка будет уложена на обычный водонепроницаемый бетон, вода, проникшая в конструкцию, капиллярно никогда не поднимется непосредственно под брусчатку (в место контакта брусчатки и дренажного раствора, где и происходит разрушение) и не оторвет брусчатку от раствора при замерзании. С точки зрения морозостойкости, поры дренажного раствора диаметром несколько миллиметров — просто огромны, и вода, расширяясь при замерзании, будет в них отжиматься, не разрушая дренажный раствор и увеличивая долговечность конструкции.

В нашей сегодняшней статье мы предлагаем конструкцию отмостки с применением материалов quick-mix.
Отмостка вокруг здания предназначена для защиты фундамента от воды. Выполняется она с поперечной разуклонкой в несколько процентов в сторону от здания.

Отмостка в течение всего срока службы здания призвана отводить воду от фундамента. Срок эксплуатации здания составляет десятки лет и на протяжении этого срока отмостка должна выполнять свои функции.
Любая облицовка, и мощение тут не исключение, рано или поздно подвержена той или иной степени износаразрушения. Поэтому при проектировании конструкции исходят из того, что даже если облицовка полностью придет в негодность и все швы разрушатся, то у отмостки должны быть дополнительные слои гидроизоляции, которые позволят ей продолжать выполнять свою задачу — отводить воду от здания*.

*Многие удивляются, когда узнают, что по немецким нормам толщина фасадной штукатурки должна составлять 15-20 мм. Ведь при достаточно ровных стенах можно нанести тонкий армирующий слой (или вообще его не наносить), нанести декоративную штукатурку и покрасить фасад. Краска воду не пропускает, армирующий слой и декоративная штукатурки содержат большое количество гидрофобизатора. Зачем нужен слой штукатурки в 15-20 мм? Дело в том, что и краска, и декоративная штукатурка (и вообще любая облицовка, в том числе и мощение) являются так называемыми «слоями износа». Эксплуатировать объект предполагается десятки лет и в расчет принимается то, что даже если «слои износа» растрескаются или отвалятся от фасада, толстый слой фасадной штукатурки будет защищать основную стену от намокания.

В соответствие с этой задачей предлагается многослойная конструкция бетонной отмостки



При эксплуатации такая отмостка благодаря водонепроницаемому раствору для заполнения швов PFN будет отводить воду по поверхности мощения. Если со временем в затирке для швов будут появляться микротрещины, то проникающая вода благодаря уклону бетона будет отводиться через дренажный бетон TGM по гидроизоляции MDS.

Требования к бетонному основанию отмостки

Прочность бетона при сжатии должна быть не менее M200. Перед укладкой брусчатки бетонное основание должно быть выдержано не менее 28 суток.

Бетон отмостки должен быть уложен с уклоном не менее 3%. Уклон можно заранее предусмотреть при укладке бетона или использовать выравнивающую смесь quick-mix B04 для устройства стяжки по уже уложенному и набравшему прочность бетонному основанию.

Бетонное основание должно быть ровным, сухим, прочным, без пыли, масла для опалубки, воска, цементного молочка и прочих веществ, снижающих адгезию. Глубокие неровности и трещины в основании должны быть устранены с помощью ремонтной шпатлевки для бетона quick-mix BRS.

Последовательность исполнения

(подробно технология работы с материалами описана в одном из наших предыдущих выпусков:

1. Нанесение на бетон жесткой цементной гидроизоляции MDS слоем 2-4 мм.

2. Методом «свежее-по-свежему» на подстилающий слой из дренажного бетона TGM укладывается брусчатка, с промазыванием тыльной стороны брусчатки адгезионным раствором TNH-flex. В данном случае лучше выбрать TGM, а не дренажный раствор TDM, так как TGM намного лучше пропускает воду в горизонтальном направлении. Если вода будет проникать сверху, то она будет по гидроизоляции MDS быстрее отводиться из-под мощения.

3. Швы брусчатки должны заполняться водонепроницаемым раствором PFN. По поверхности брусчатки должен быть сделан поперечный уклон не менее 3%.

На что следует обратить внимание

1. Деформационные швы выполняются в мощении через каждые 4-5 погонных метров и заполняются полиуретановым герметиком. Шов должен проходить через дренажный бетон TGM до бетонного основания.

2. По углам здания и в местах изменения направления отмостки — выполняются деформационные швы.

3. Места примыканий брусчатки к цоколю здания или любым неподвижным элементам (лоткам, колоннам, столбам и т.д.) заполняются полиуретановым герметиком.

Варианты исполнения деформационных швов:

Так как мы рассмотрели типичный случай укладки брусчатки на водонепроницаемое бетонное основание, то мы не можем рекомендовать применение водопроницаемого раствора для заполнения швов. Но у мощения, швы которого заполнены водопроницаемыми растворами, есть ряд преимуществ, привлекающих и заказчиков, и строителей. О том, как уложить брусчатку на водонепроницаемый бетон с заполнением швов водопроницаемым раствором расскажем в следующих выпусках.

Устройство отмостки вокруг дома. Функции отмостки.

Для обеспечения более длительной эксплуатации дома, укрепления его фундамента, специалисты рекомендуют осуществлять устройство отмостки вокруг дома. Она выполнят сразу несколько важных и очень значимых функций:

  • защищает основу зданий от выпадающих осадков, которые размывают почву, а со временем разрушающих и бетон;
  • предотвращает проседание фундамента;
  • используется как декоративный элемент, для благоустройства участка, в качестве тротуара, расположенного рядом с домом.

Стоит отметить, что отмостку желательно выполнять по окончании основного строительства, после облицовки цоколя и стен, а не ждать несколько лет. В противном случае фундамент начнет подвергаться негативному воздействию, пусть это становится заметным и не сразу.

Нередко владельцы дач, загородных домов вообще отказываются осуществлять устройство отмостки вокруг дома, считая его пустой тратой денег, времени и сил. На самом деле они просто не представляют, к каким плачевным последствиям это может привести. Во-первых, грунтовые воды, расположенные не слишком глубоко, неравномерно подмывают здание, приводя не просто к оседанию всего строения, но и к появлению трещин на его основе и, что еще опаснее, на стенах.

Во-вторых, дома, построенные на пучинистых грунтах и не имеющие отмостки, разрушаются гораздо быстрее, так как после зимы, когда земля, насыщенная водой, начинает оттаивать, она вспучивается, неравномерно давя на отдельные элементы конструкции, разрушая их. В данных случаях хозяевам необходимо подумать не просто об устройстве отмостки, но и о ее утеплении.

Создание отмостки начинается с укладки подстилающего слоя, который может быть выполнен из различных материалов: песка, глины, мелкого щебня или гарцовки, в зависимости от вида применяемого верхнего покрытия. Толщина подстилки составляет в среднем около 20 см. Верхнее покрытие, как правило, представлено забетонированной поверхностью, мелкими булыжниками, тротуарной плиткой, асфальтом, глиной. В некоторых случаях используются смеси из песка и глины либо щебня и глины.

Отмостка вокруг дома обязательно должно быть уложена под небольшим уклоном, чтобы осадки не скапливались у фундамента, а стекали в противоположную от него сторону, не размывая и не повреждая его.

Читайте также:

Слепое пятно: восприятие и медико-биологическая деятельность

Вот несколько вариантов этого упражнения, которые вы можете попробовать.

Заполните ваше слепое пятно:

Проведите прямую линию через карточку от одного края до другого, через центр креста и точки и повторите попытку. Обратите внимание, что когда точка исчезает, линия кажется непрерывной, без зазора там, где раньше была точка.

Ваш мозг автоматически «заполняет» слепое пятно путем простой экстраполяции изображения, окружающего слепое пятно.Вот почему вы не замечаете слепого пятна в своих повседневных наблюдениях за миром.

Измерьте размер слепого пятна без партнера: возьмите новую карту и отметьте крестиком у левого края карты 3 × 5. Держите карту примерно в 10 дюймах от лица. (Для измерения этого расстояния полезно использовать метр или линейку; они понадобятся вам для расчета размера слепого пятна.)

Закройте левый глаз и посмотрите прямо на крест правым глазом.Перемещайте ручку по карточке, пока кончик ручки не исчезнет в слепой зоне. Отметьте места, где исчезает острие пера. Используйте ручку, чтобы обвести форму и размер слепого пятна на карточке. Затем вы можете измерить диаметр слепого пятна на карте (см. Уравнение ниже).

Измерьте размер слепого пятна с партнером:

Держите карту 3 x 5 на расстоянии вытянутой руки. Попросите вашего партнера измерить расстояние от карты до вашего глаза.

Медленно перемещайте карту по горизонтали влево и вправо и обратите внимание, где крест исчезает и появляется снова. Попросите вашего партнера измерить расстояние между двумя местами, где точка исчезает и появляется снова.

В нашей простой модели мы предполагаем, что глаз ведет себя как камера-обскура, а зрачок — как обскура. В такой модели зрачок находится на расстоянии 0,78 дюйма (2 см) от сетчатки. Свет проходит по прямой линии через зрачок к сетчатке. Подобные треугольники затем можно использовать для расчета размера слепого пятна на сетчатке.Простое уравнение для этого расчета:

с / 2 = д / д

где s — размер слепого пятна на сетчатке (в см), d — диаметр слепого пятна на карте, а D — расстояние от вашего глаза до карты (в примерах выше, 10 дюймов [25 см] или длина руки, примерно 2–2,5 фута (60–75 см). Обратите внимание, что d и D всегда должны выражаться в одних и тех же единицах измерения, будь то дюймы или сантиметры.

Эта научная закуска является частью коллекции, в которой представлены чернокожие художники, ученые, изобретатели и мыслители, чья работа помогает или расширяет наше понимание явлений, исследуемых в закуске.

Источник: Wikimedia Commons

Доктор Патрисия Бат (1942-2019), изображенная выше, была офтальмологом и специалистом по лазерам и была первой женщиной-заведующим кафедрой офтальмологии в университете США. Она изучила причины и способы лечения слепоты, а также изобрела широко используемый метод использования лазерной хирургии для лечения слепоты, вызванной катарактой.Доктор Бат также стал соучредителем Американского института профилактики слепоты. Эта научная закуска может помочь вам исследовать структуры в глазу, которые помогают вам видеть, чтобы вы могли понимать глаз, как это сделал доктор Бат.

Дефицит цветового зрения | AOA

Цветное зрение возможно благодаря фоторецепторам сетчатки глаза, известным как колбочки. Эти колбочки содержат светочувствительные пигменты, которые позволяют нам распознавать цвет. Каждая колбочка, обнаруженная в макуле (центральной части сетчатки), чувствительна к красному, зеленому или синему свету (длинной, средней или короткой длине волны).Колбочки распознают эти огни по длине волны. Обычно пигменты внутри колбочек регистрируют разные цвета и отправляют эту информацию через зрительный нерв в мозг. Это позволяет нам различать бесчисленные оттенки цвета. Но если в колбочках нет одного или нескольких светочувствительных пигментов, они не смогут видеть все цвета.

Большинство людей с нарушением цветового зрения могут видеть цвета. Самая распространенная форма дефицита цвета — красно-зеленый. Это не означает, что люди с этим недостатком не могут полностью видеть эти цвета, им просто труднее различать их, что может зависеть от темноты или яркости цветов.

Другая форма цветового дефицита — сине-желтый. Это более редкая и более серьезная форма потери цветового зрения, чем , просто дефицит красного-зеленого цвета , потому что люди с дефицитом сине-желтого часто также страдают красно-зеленой слепотой. В обоих случаях люди с дефицитом цветового зрения часто видят нейтральные или серые области, где должен появиться цвет.

Люди с полным дефицитом цвета, состояние, называемое ахроматопсией, могут видеть вещи только как черно-белые или в оттенках серого.Дефицит цветового зрения может варьироваться от легкой до тяжелой в зависимости от причины. Он поражает оба глаза, если он передается по наследству, и обычно только один, если он вызван травмой или болезнью.

Причины и факторы риска

Обычно дефицит цвета является наследственным заболеванием, вызываемым общим рецессивным геном, сцепленным с Х-хромосомой, который передается от матери к ее сыну. Но болезнь или травма, повреждающая зрительный нерв или сетчатку, также может вызвать потерю распознавания цвета. Некоторые болезни, которые могут вызвать дефицит цвета:

Другие причины нарушения цветового зрения включают:

  • Лекарства. Лекарства, применяемые для лечения сердечных заболеваний, высокого кровяного давления, инфекций, нервных расстройств и психологических проблем, могут влиять на цветовое зрение.
  • Старение. Способность видеть цвета может постепенно уменьшаться с возрастом.
  • Химическое воздействие. Известно, что контакт с некоторыми химическими веществами, такими как удобрения и стирол, вызывает потерю цветового зрения.

Во многих случаях генетическая недостаточность вызывает дефицит окраса. Около 8% белых мужчин рождаются с некоторой степенью дефицита окраса.Женщины, как правило, являются просто носителями гена дефицита цвета, хотя примерно 0,5% женщин имеют дефицит цветового зрения. Тяжесть унаследованного дефицита цветового зрения обычно остается неизменной на протяжении всей жизни и не приводит к дополнительной потере зрения или слепоте.

Симптомы

Человек может иметь плохое цветовое зрение и не знать этого. Довольно часто люди с дефицитом красно-зеленого не знают о своей проблеме, потому что они научились видеть «правильный» цвет.Например, листья деревьев зеленые, поэтому они называют цвет, который они видят, зеленым. Кроме того, родители могут не подозревать, что их дети страдают этим заболеванием, пока ситуация не вызовет путаницу или недопонимание. Раннее обнаружение цветового дефицита имеет жизненно важное значение, поскольку многие учебные материалы в значительной степени полагаются на цветовое восприятие или цветовое кодирование. Это одна из причин, по которой AOA рекомендует всем детям пройти всестороннее оптометрическое обследование перед тем, как они пойдут в школу.

Диагностика

Дефицит цвета можно диагностировать при всестороннем обследовании глаз.Пациенту показывают серию специально разработанных изображений, состоящих из цветных точек, называемых псевдоизохроматическими пластинами. Затем пациента просят найти числа среди разноцветных точек. Люди с нормальным цветовым зрением видят число, а люди с недостаточным цветовым зрением его не видят. На некоторых таблицах человек с нормальным цветовым зрением видит одно число, а человек с недостатком цветового зрения — другое число. Псевдоизохроматическая пластинка может определить, существует ли дефицит цветового зрения и его тип.Однако может потребоваться дополнительное тестирование для определения точной природы и степени цветового дефицита.

Лечение

Нет лекарства от наследственной недостаточности цвета. Но если причиной является болезнь или травма глаза, лечение этих состояний может улучшить цветовое зрение. Использование специально окрашенных очков или ношение контактных линз с красным оттенком на одном глазу может улучшить способность некоторых людей различать цвета, хотя ничто не может заставить их по-настоящему увидеть недостающий цвет.

  • Организация и маркировка одежды, мебели или других цветных предметов (с помощью друзей или семьи) для облегчения распознавания.
  • Запоминать порядок вещей, а не их цвет. Например, светофор имеет красный цвет вверху, желтый в середине и зеленый внизу.

Недостаток цветового зрения может расстраивать и ограничивать участие в некоторых занятиях, но в большинстве случаев это не представляет серьезной угрозы для зрения. Со временем, терпением и практикой люди могут адаптироваться.Хотя на очень ранних стадиях, для людей разрабатываются несколько методов генной терапии, которые восстанавливают цветовое зрение на животных моделях.

Определение ранних симптомов недостаточности цветового зрения у детей

Основным признаком дальтонизма является затруднение различения цветов или ошибки при определении цветов. Если подозревают, что ребенок страдает дальтонизмом, основными уликами, на которые следует обратить внимание, являются: —

  • с использованием неправильных цветов для объекта — e.грамм. пурпурные листья на деревьях, особенно неправильное использование темных цветов
  • низкая концентрация внимания при раскрашивании в рабочих листах
  • отказ от проблем с цветом
  • проблемы с распознаванием красных или зеленых карандашей или любого другого цветного карандаша с красным или зеленым в своем составе. (например, фиолетовый, коричневый)
  • идентификация цвета может быть хуже из-за слабого освещения, небольших участков цвета и цветов одного оттенка
  • Обоняние пищи перед едой
  • отличное обоняние
  • отличное ночное видение
  • чувствительность к яркому свету
  • проблемы чтения с цветными страницами или рабочими листами, сделанными с цветным на цветном
  • Дети могут жаловаться, что у них болят глаза или голова, если они смотрят на что-то красное на зеленом фоне, или наоборот

Дети с дальтонизмом могут не любить раскрашивать картинки или играть в подсчет или сортировку с помощью цветных кубиков или бусинок.

Нормальное зрение

Дейтеранопия

Если вы думаете, что ваш ребенок страдает дальтонизмом, не тратьте время на то, чтобы выяснить, так ли это. Вы должны немедленно относиться к вам с подозрением, если в семье есть дальтоники по материнской линии — это могут быть дяди, двоюродные братья, двоюродные братья и дедушки. К 5 годам дети с нормальным цветовым зрением смогут определять все группы цветов за пару секунд, но может показаться, что дальтоники тоже способны это делать.

Чтобы определить, есть ли проблемы с цветовым зрением вашего ребенка, возьмите лист белой бумаги и набор цветных карандашей — не менее 12 разных цветов, включая зеленый, красный, коричневый, оранжевый, синий, фиолетовый и серый. Используйте тени среднего диапазона, не слишком бледные или слишком темные — и заштрихуйте на бумаге область размером примерно 2 на 2 см каждого цвета. Убедитесь, что цвета расположены в случайном порядке, и вы не собираете все красные или зеленые вместе, а поместите красный, зеленый и коричневый рядом друг с другом.

Отнесите бумагу и вашего ребенка в место с хорошим естественным освещением (но не ярким, искусственным или сильным солнечным светом) и придумайте игру, в которой попросите ребенка определить все цвета на листе. Не показывайте им каждый цвет по отдельности, они должны видеть все цвета одновременно.

Если у вашего ребенка есть признаки того, что он не уверен, является ли его цвет красным, зеленым, коричневым, пурпурным, синим или серым, есть разумная вероятность, что он не различает красный / зеленый цвет.Вы должны ожидать, что ребенок, дальтоник красный / зеленый, сможет различать ярко-оранжевый, желтый и розовый (они могут определить эти цвета по яркости и оттенку). Убедитесь, что вы включили эти цвета, чтобы не создавалось впечатление, что они слишком глупы для игры.

Похвалите своего ребенка за правильное определение цветов и убедитесь, что он знает, что нет правильных и неправильных ответов. Также убедитесь, что рядом нет других людей, особенно братьев и сестер. Если вы подозреваете, что ваш ребенок может быть дальтоником, что бы вы ни делали, НЕ завершайте это упражнение, спрашивая его о цветах предметов в доме.Если вы сделаете это, они могут замолчать и наверняка начнут чувствовать себя неуверенно.

Где получить диагностику
Что делать дальше

Предупреждение о слепых зонах и др.

Что это?

Система предупреждения о слепых зонах (BSW) помогает обнаруживать автомобили в труднодоступных местах, обычно известных как «слепые зоны». BSW также может называться информационными системами слепых зон или обнаружением слепых зон. Системы BSW контролируют слепые зоны с обеих сторон вашего автомобиля. При обнаружении автомобиля в боковом зеркале или на оконной раме загорается желтый или красный индикатор.Некоторые системы также издают звуковой сигнал. BSW помогает избежать аварий, которые происходят в слепых зонах. Они наиболее эффективны, когда ваша машина обгоняет, проезжает мимо или готовится к смене полосы движения.

Как им пользоваться?

В некоторых автомобилях BSW активируется, когда вы едете со скоростью выше определенной. Контрольная лампа на короткое время загорится как в наружных зеркалах заднего вида, так и в оконных рамах, чтобы вы знали, что система находится в рабочем состоянии. Он остается включенным, пока коробка передач находится в режиме ПРИВОД и НЕЙТРАЛЬНО.Затем вы можете отключить его.

В некоторых автомобилях вам потребуется включать или выключать систему вручную, нажимая кнопку BSW.

Как это работает?

В большинстве систем предупреждения о слепых зонах используются радарные датчики, но в некоторых используются камеры. Датчики обычно располагаются под задним бампером или зеркалами бокового обзора. Датчики контролируют участки позади и рядом с вашим автомобилем. Зона обнаружения покрывает примерно одну полосу движения по обеим сторонам вашего автомобиля. Он простирается от зеркал бокового обзора примерно на 10 футов за задний бампер. BSW обнаруживает автомобили, въезжающие в ваши слепые зоны сбоку, сзади и спереди.

При обнаружении автомобиля в соответствующем боковом зеркале или оконной раме загорается желтый или красный свет. Некоторые системы также издают звуковой сигнал. В некоторых автомобилях, если сигнал поворота включен, когда автомобиль находится в вашей слепой зоне, рулевое колесо будет кратковременно вибрировать, а индикаторная лампа будет ярко мигать.

Имейте в виду, что ваша система предупреждения о слепых зонах
не предназначена для обнаружения небольших объектов, таких как мотоциклы и велосипеды.На этом изображении, когда мотоцикл находится в слепой зоне, индикатор BSW может не загореться, потому что датчики его не обнаруживают.

Отсутствие временного заполнения в физиологической слепой зоне

Abstract

Визуальные объекты, проходящие через физиологические слепые зоны, по-видимому, инкапсулируют степень слепоты из-за процесса, обычно называемого перцептивным заполнением пространственного зрение. Неясно, похоже ли временное восприятие, поэтому мы исследовали временные отношения, управляющие восприятием причинности через слепое пятно.Мы обнаружили, что человеческий мозг не учитывает время, которое требуется объекту, чтобы пересечь слепую зону при причинном взаимодействии. Мы также использовали электроэнцефалограмму (ЭЭГ), чтобы изучить временные сигнатуры элементов, мигающих в тандеме или в противофазе. На контрольном участке мы обнаружили, что в рабочем цикле мерцание было связано с большей мозговой активностью по сравнению с противофазными изменениями, тогда как эти условия были неотличимы от слепых пятен. Наши данные предполагают, что общий пул нейронов может кодировать временные свойства по обе стороны от физиологических слепых пятен.Это могло бы объяснить отсутствие каких-либо допущений о степени слепоты в восприятии причинности и ослабленные различия между временными представлениями о мерцании и противофазными изменениями в отношении слепого пятна. В целом, наши данные показывают, что, в отличие от пространственного зрения, нет временного заполнения для перцептивных представлений о физиологических слепых пятнах.

Введение

Физиологическое слепое пятно относится к области слепоты всех зрячих людей в каждом глазу, соответствующей области сетчатки, известной как диск зрительного нерва [1].Это место, где зрительный нерв проходит через поверхность сетчатки, чтобы передавать сигналы в мозг, что говорит о том, что фоторецепторы, поглощающие свет, не могут быть [2]. Эти регионы довольно большие. По ширине они соответствуют примерно половине ширины изображения вашей руки, когда вы смотрите на нее, поднятую вертикально на расстоянии вытянутой руки [1, 3]. Однако люди часто не подозревают, что у них есть слепые пятна. Самая большая причина этого отсутствия осознания заключается в том, что физиологическое слепое пятно в каждом глазу кодирует изображения из различных областей, находящихся на противоположных сторонах вашего поля зрения.Таким образом, если оба глаза открыты, каждый глаз может компенсировать область слепоты в другом глазу. Однако даже когда мы закрываем один глаз, мы не осознаем нашей временной слепоты в отношении большой области поля зрения.

Другая причина, по которой мы часто не осознаем слепоту, связанную с физиологическим слепым пятном, заключается в том, что человеческое зрение порождает переживания, которые происходят во всех этих областях [4, 5]. Важно отметить, что эти представления инкапсулируют степень слепоты, связанную с физиологическим слепым пятном, без каких-либо видимых нарушений [6–9].В пространственном видении процессы, которые приводят к допущению степени слепоты в результате физиологического слепого пятна, обычно называют восприятием заполнения [5, 6]. Пока неясно, допускает ли временное восприятие аналогичные допущения, и именно эту возможность мы сейчас исследуем.

Насколько нам известно, никто еще не задавался вопросом, является ли временное восприятие прямым аналогом пространственного видения о физиологическом слепом пятне с точки зрения заполнения восприятия.Одно исследование действительно изучило, насколько далеко движущиеся объекты, кажется, завершают в слепом пятне, обнаружив доказательства того, что это может модулироваться сигналами движения [10]. Однако это исследование страдает некоторой неопределенностью из-за вероятностного характера зрения в областях, примыкающих к слепому пятну. Мало того, что небольшие непроизвольные движения глаз могут сдвинуть области слепоты, связанные с физиологическим слепым пятном, от испытания к испытанию [11], но и светочувствительность не прерывается как ступенчатая функция при переходе в диск зрительного нерва, а, скорее, ухудшается в течение короткого пространственного интервал [12].Это создает неопределенность при попытке проиндексировать степень визуального восприятия относительно края слепого пятна, поскольку оценки края слепого пятна могут быть только приблизительными. Следовательно, представления, которые, кажется, расширяют небольшое количество на слепого пятна, могут просто отражать более успешное привлечение ограниченной светочувствительности, прилегающей к слепому пятну, чем какая-либо другая задача [13]. По этим причинам мы будем исследовать ситуацию, которая более аналогична ситуациям, которые запускают пространственное заполнение восприятия через слепое пятно — мы исследуем временные взаимодействия между элементами, которые ясно видимы и находятся на противоположных краях физиологического слепого пятна.

В эксперименте 1 мы исследуем сценарий контактного запуска, в котором первоначально движущийся объект, кажется, останавливается, когда он ударяется о изначально статический объект, заставляя последний объект двигаться. Этот протокол стал стандартной парадигмой для исследования вычислений, лежащих в основе восприятия причинности [14–16], и здесь мы расширяем его использование для исследования восприятия причинности через физиологическое слепое пятно. Мы не находим доказательств допущения степени слепоты, когда кажется, что визуальные объекты участвуют в причинном взаимодействии через слепое пятно.В эксперименте 2 мы используем электроэнцефалограмму (ЭЭГ) для изучения временных характеристик элементов, которые мерцают в тандеме или в противофазе, чтобы создать ощущение очевидного движения. Эти сигнатуры достаточно хорошо совпадают в слепом пятне, но различаются на контрольном участке, совпадающем по эксцентриситету, исходному глазу и стороне поля зрения. В совокупности мы считаем, что наши данные предполагают, что временные свойства по обе стороны от физиологических слепых пятен могут кодироваться общим пулом нейронов с перекрывающимися рецептивными полями, что объясняет отсутствие какого-либо учета степени слепоты в восприятии причинности и ослабленные различия между временными представлениями мерцания и видимого движения через слепое пятно. Первоначальные процедуры анализа для эксперимента 1 были предопределены и предварительно зарегистрированы (https://aspredicted.org/blind.php?x=my5pu9), эксперимент 2 не был предварительно зарегистрирован.

Эксперимент 1: Восприятие причинно-следственной связи

Методы

Участники

Сорок девять участников (24 мужчины и 25 женщин) в возрасте от 20 до 35 лет вызвались участвовать добровольно. У всех была нормальная или скорректированная до нормальной острота зрения (например, их попросили носить корректирующие линзы, если они нужны для чтения), они были наивны в отношении цели исследования, и им были присвоены баллы за участие в курсе.Все участники дали информированное согласие на участие и могли отказаться от участия в исследовании в любое время без штрафных санкций. Это исследование было одобрено с этической точки зрения Комитетом по этике Университета Квинсленда и проводилось в соответствии с Этическим кодексом Всемирной медицинской ассоциации (Хельсинкская декларация).

Аппарат

Стимулы предъявлялись на 19-дюймовом мониторе Samsung SyncMaster 900SL или на мониторе Sony Tco99. Оба тестовых дисплея имели разрешение 1280 x 1024 пикселей и частоту обновления 75 Гц.Стимулы генерировались с помощью Psychophysics Toolbox для Matlab [17, 18]. Участники наблюдали стимулы с расстояния 57 см, используя подставку для подбородка для стабилизации головы, при этом надев повязку на левый глаз , (для нацеливания исследований на физиологическое слепое пятно на правом глазу, ).

Стимулы и процедура

Все испытания в калибровочных и экспериментальных задачах начинались с последовательности, которая обеспечивала фиксацию участника в точке в верхней левой части дисплея теста.Это началось с красной точки, диаметр которой составлял 0,6 градуса угла зрения (два) на сетчатке, которая появлялась на 0,4 два раза выше или ниже (определяется случайным образом на основе опыта) красного кольца (диаметр 0,5 два). ). Участников проинструктировали фиксировать эту точку на протяжении всего испытания. Чтобы инициировать начало испытания, участники должны были с помощью мыши «перетащить» эту красную точку в кольцо. Как только точка вошла в кольцо, она стала зеленой и застыла на месте — в центре кольца.Как только это произошло, начался судебный процесс.

Предварительные задания по локализации слепого пятна

Мы использовали последовательность предварительных заданий для оценки местоположения, ширины и высоты физиологического слепого пятна для каждого участника. Во-первых, у нас были люди, которые сообщали об исчезновении медленно движущихся (2,3 два / сек) точек, потому что они переместились в слепую зону сначала слева, затем справа, затем сверху и, наконец, снизу (в последних двух случаях , движущиеся точки были центрированы на координате x-экрана, предполагаемой исчезновениями влево и вправо).Затем мы попросили людей сообщить, когда медленно движущиеся точки появлялись из-за выхода из середины первоначальной оценки местоположения слепого пятна. В последней задаче калибровки две зеленые полосы (по вертикали по центру слепой зоны) появились с левого и правого краев слепой зоны. Первоначально они рассматривались как четко разделенные, и участников просили растягивать и укорачивать их, нажимая правую и левую кнопки мыши соответственно, до тех пор, пока они не казались просто соединением , образуя сплошную полосу восприятия через слепое пятно (хотя физически отделены — расположены по обе стороны от слепой зоны).Код для всех процедур калибровки доступен как дополнительный материал (также будет доступен через UQeSpace).

Наши процедуры калибровки предоставили оценку положения слепого пятна каждого участника (эксцентриситет M 15,9 dva, SD 1,15), ширины (M 2,4 dva, SD 1,17) и высоты (M 2,0 dva, SD 1,04).

Восприятие причинно-следственной связи через слепую зону

Тестовые испытания начинались с зеленой полосы (ширина 1,0 два, высота 0,5 два), вертикально центрированной на слепой зоне, которая перемещалась с 8.5 два раза до покинул слепого пятна по направлению к слепому пятну со скоростью 1,6 два / секунду в течение 5 секунд. Зеленая полоса остановилась так, что ее правый край упирался в левого края слепого пятна (см. Рисунок 1a). В начале каждого испытания статический красный квадрат большего размера (ширина / высота 1,0 два) располагался так, чтобы его левый край упирался в правую сторону и слепого пятна. Этот изначально статичный красный квадрат начал бы двигаться вправо со скоростью 1,6 два / секунду после некоторой задержки.Точная задержка была скорректирована в соответствии с методом постоянных стимулов, от 1 секунды до зеленая полоса достигала левого края слепого пятна, до 1 секунды после зеленая полоса доходила до левого края — с шагом 0,25 секунды. . После каждого испытания участники сообщали, если казалось, что красная полоса начала двигаться с до , на нее «попала» зеленая полоса (слишком ранние ответы), после , на нее попала зеленая полоса (слишком запоздалые ответы), или если казалось, что он начал двигаться, как только его «ударила» зеленая полоса.

Рис. 1.

а) График, изображающий протокол теста на восприятие причинно-следственной связи, с центром в физиологической слепой зоне правого глаза. Слепое пятно изображено в виде заштрихованного овала с точечным белым контуром (его не было видно, фон был однородным черным). (вверху) Изначально движущаяся зеленая полоса переводится в течение 5 секунд, останавливаясь на носовой (левой) стороне слепого пятна. (внизу) Красный квадрат начал бы двигаться с переменным временем (+/- 1 сек) относительно этого момента. b) То же, что и на рисунке 1a, но для тестов, представленных в контрольной позиции (повернутой на 60 угловых градусов по часовой стрелке от центра физиологической слепой зоны человека). Когда красный квадрат начинал двигаться после или сразу после остановки зеленой полосы, две полосы физически соприкасались. c) Различия в оптимальном времени начала движения, когда красный квадрат казался приведенным в движение в результате столкновения с зеленой полосой (тесты слепых зон — контрольные тесты). Красная линия, представляющая слепое пятно, и заштрихованные красные области представляют обе стороны слепого пятна, тогда как заштрихованные синие области представляют контрольный участок.Отдельные точки данных случайным образом разбросаны по оси X. Разница во времени, необходимая для того, чтобы зеленая полоса переместила на полпути через слепую зону, показана жирной пунктирной горизонтальной линией.

Детали для контрольных испытаний были такими же, как и для тестовых испытаний, за исключением того, что тестовые позиции были повернуты на 60 ° по часовой стрелке относительно предполагаемого центра слепого пятна каждого участника, а зазор, соответствующий ширине слепого пятна, был устранен — ​​так Правая сторона зеленой полосы физически упиралась в левую сторону красного квадрата при испытаниях, когда красный квадрат начинал двигаться, как только зеленая полоса переставала двигаться, или после того, как это произошло (см. рисунок 1b).

Блок испытаний состоял из 162 отдельных испытаний с 9 задержками начала движения в виде красных квадратов, каждое из которых отбиралось по 9 раз для каждого типа теста (слепое пятно и контрольный участок). Все они были выполнены в случайном порядке в течение одного блока испытаний. Сигмовидные функции соответствовали индивидуальным данным, описывающим «слишком ранние» и «слишком поздние» ответы как функцию задержки начала движения красного квадрата — отдельно для каждого состояния. 50% точек этих двух подобранных функций были взяты как оценки временного порога для принятия решения о том, что красный квадрат начал движение слишком рано или слишком поздно (соответственно), чтобы казалось, что он был запущен зеленой полосой.Мы взяли средние точки между этими двумя оценками как оптимальную задержку начала движения для человека — красный квадрат, казалось, был «запущен» в движение зеленой полосой. Каждый блок испытаний предоставил по две оценки для каждого участника, одну для тестов в слепой зоне и одну для тестов в контрольном центре.

В 25% испытаний мы также спрашивали участников, казалось ли, что зеленая полоса ускоряется или меняет форму до того, как перестала двигаться. Мы периодически задавали этот вопрос, чтобы убедиться, что мы точно оценили положение левого края слепого пятна.Если бы зеленая полоса вошла в слепую зону, она могла бы внезапно растянуться в слепую зону или ускориться, чтобы коснуться красной полоски на дальней стороне. Периодически задавая эти вопросы в тестовых и контрольных испытаниях, мы можем определить, было ли какое-либо видимое искажение формы (или изменение скорости) , характерного для , в слепой зоне.

Результаты

Если случайное восприятие допускает расстояние, на которое должен пройти первоначально движущийся объект, чтобы пересечь физиологическое слепое пятно для контакта с целью на другой стороне, мы ожидаем, что это отразится в , когда цель должна начать движение (как будто запустили).Мы не нашли этому подтверждений. Оптимальное время начала движения цели, чтобы создать впечатление запуска, не было измеряемой задержкой в ​​слепой зоне (см. Рисунок 1c) по сравнению с местом управления (где не было слепоты и взаимодействующие объекты могли физически « касаться ») , см. рисунок 1b; задержка M 56 мс, SD 251; t 48 = 1,55, p = 0,12; см. рисунок 1c). Это время сильно отличалось от времени, в течение которого первоначально движущейся цели необходимо было пройти даже половину пути через слепую зону (M 514 мс SD 200; t 48 = 13.0, р <0,001; см. рисунок 1c). Время, в течение которого стимул достиг половины пути к слепому пятну, рассчитывали с использованием отношения полуширины слепого пятна для каждого человека и скорости, с которой проходил стимул.

Учет времени, необходимого для пересечения слепого пятна, не нужен, если, когда первоначально движущийся объект достиг слепого пятна, казалось, что он либо внезапно ускоряется, либо деформируется и растягивается через слепое пятно. По этим причинам мы регулярно просили участников сообщать, имел ли место какой-либо из этих сценариев.Об этом сообщалось только в небольшой части испытаний, когда задавался этот вопрос (M 0,27 SD 0,28), и не чаще по сравнению с контрольным центром, где не было слепоты (M 0,26 SD 0,28; t 48 = 0,09, p = 0,93). Из этих результатов может показаться, что любые сообщения об изменениях формы или скорости объектов были связаны с визуальной неоднозначностью на периферии зрения, а не с операциями, специально нацеленными на входные данные о слепом пятне.

Результаты эксперимента 1 предполагают, что временное восприятие не похоже на пространственное зрение, поскольку не делается поправки на степень слепоты, связанную с физиологическим слепым пятном, когда объекты воспринимаются как участвующие в причинно-следственной связи, основанной на времени.Судя по этим данным, временное заполнение слепого пятна не происходит. Одно правдоподобное объяснение этих данных было бы, если бы временная динамика по обе стороны от физиологического слепого пятна кодировалась, по крайней мере частично, общим пулом нейронов. Это ослабило бы мощность активности, уносимой ритмической визуальной стимуляцией в слепом пятне, по сравнению с пространственно и временно совпадающей стимуляцией в другом месте, поскольку стимуляции в слепом пятне кодировались бы меньшим перекрывающимся пулом нейронов. Мы решили изучить эту возможность в Эксперименте 2.

Эксперимент 2: Временная чувствительность

Метод

Участники

Двадцать один участник (13 мужчин и 8 женщин) в возрасте от 20 до 35 лет вызвался участвовать. У всех было нормальное зрение или зрение с поправкой на нормальное (например, их попросили носить корректирующие линзы, если они были необходимы для чтения), они были наивны в отношении цели исследования и получили оценку за участие в курсе. Все участники дали информированное согласие на участие и могли отказаться от участия в исследовании в любое время без штрафных санкций.Это исследование было одобрено с этической точки зрения Комитетом по этике Университета Квинсленда и проводилось в соответствии с Этическим кодексом Всемирной медицинской ассоциации (Хельсинкская декларация).

Аппарат

Стимулы генерировались с помощью генератора стимулов ViSaGe от Cambridge Research Systems, управляемого программным обеспечением MATLAB R2015b, и отображались на мониторе Asus (разрешение 1920 x 1080, частота обновления 60 Гц) при просмотре с расстояния 57 см с помощью подбородок участников удерживается упором для подбородка. Система Biosemi International ActiveTwo использовалась для записи активности мозга. Использовалось стандартное размещение электродов 64 AG / agCI в соответствии с расширенной международной системой 10-20. Данные были оцифрованы с частотой дискретизации 1024 Гц с 24-битным аналого-цифровым преобразованием. Как и в эксперименте 1, участники носили повязку на левом глазу, чтобы мы могли нацелить визуальную стимуляцию на физиологическое слепое пятно правого глаза.

Стимулы и процедура

Предварительные задания по локализации слепого пятна

Участники выполнили ту же последовательность предварительных калибровочных заданий, что и в Эксперименте 1, чтобы оценить местоположение и размер физиологического слепого пятна в их правом глазу.В среднем они располагались с эксцентриситетом 17,3 два в правом поле зрения (стандартное отклонение 1,03), и они превышали 4 два в ширину (стандартное отклонение 0,85) и 3,1 два в высоту (стандартное отклонение 1,88).

Измерение временной динамики мозговой активности

Тестовая анимация состояла из двух белых квадратных элементов (ширина / высота, составляющая 0,5 dva), каждый из которых мигал (125 мс) и выключался (125 мс) на черном фоне с рабочим циклом 4 Гц в течение 10 секунд на испытание (см. Рис. 2а и 2b). Два элемента мигали одновременно (для создания ощущения мерцания) или в противофазе (потенциально создавая ощущение видимого движения).Два элемента либо примыкали к краям слепого пятна (т.е. правый край левого элемента упирался в левый край слепого пятна, а левый край правого элемента упирался в правый край слепого пятна), либо они были представлены по центру контрольный участок, повернутый на 60 ° по часовой стрелке от слепого пятна и разделенный таким же физическим расстоянием (т. е. шириной слепого пятна). В качестве проверки внимания участников спрашивали после каждого испытания, мигали ли элементы в тандеме или во встречной фазе.По этому суждению была предоставлена ​​обратная связь для поддержания уровня мотивации.

Рисунок 2.

a) График, изображающий условие теста мерцания в задаче временной чувствительности. b) График, изображающий условия испытания на кажущееся движение, в задаче временной чувствительности. c) Разница в пропорциях правильных временных суждений (мерцание против видимого движения) для тестов слепого пятна и контрольного участка, где заштрихованная красная область представляет разницу на участке слепого пятна, а синие области указывают на контрольный участок.

Блок испытаний содержал 50 испытаний в слепых зонах и 50 испытаний в контрольных центрах, все они были представлены в псевдослучайном порядке в одном блоке испытаний. Анализ данных ЭЭГ проводился с использованием пользовательских сценариев MATLAB с использованием инструментария FieldTrip [19]. Данные ЭЭГ были повторно привязаны к средней активности всех 64 электродов, и были отфильтрованы низкий (40 Гц) и высокий (1 Гц) проход. Затем данные были подвергнуты анализу основных компонентов для удаления артефактов, связанных с миганием и движением. Затем испытания были отсортированы по слепым зонам и контрольным сайтам.Частотно-временные представления (СКР) мощности рассчитывались с использованием анализа Фурье в скользящем окне с конусом Хеннинга и временным окном в 1 секунду.

Результаты

Наша проверка внимания показала, что люди имели минимальные трудности с распознаванием мерцания при явном движении, либо на контрольном участке (разница M 0,045, SD 0,061; t 18 = 3,34, p = 0,003) или в слепой зоне (Разница M -0,013, SD 0,075; t 18 = 0,77, p = 0,453), хотя люди действительно делали немного больше ошибок, когда тесты проводились в слепой зоне (разница M 7%, SD 12; t 18 = 2. 67, р = 0,016; см. рисунок 2c).

Мы провели три непараметрических кластерных процедуры проверки перестановки, основанные на парных t-тестах и ​​реализованные с помощью набора инструментов Fieldtrip (www.filedtriptoolbox.org) для Matlab [19]. Это позволяет анализировать условные различия в мощности 4 Гц, охватывающей все датчики, при одновременном контроле частоты ошибок 1-го типа. Первый связан с мозговой активностью, вызванной тестами на слепые пятна, второй — с мозговой активностью, вызванной тестами на контрольных участках, а третий — с контрастом активности, вызванным тестами на этих двух участках.Все тесты относились к различиям в вызванной мощности 4 Гц, первые два сравнивали тесты на мерцание и кажущееся движение, а третий — на контрастные тесты на мерцание на контрольном участке и в слепой зоне. В каждом тесте образцы с нескорректированным значением p <0,05 были сгруппированы на основе пространственно-временной близости независимо для положительных и отрицательных результатов теста. Затем была получена статистика на уровне кластера путем суммирования статистики в каждом кластере и взятия максимума для проверки значимости по сравнению со случайным распределением, полученным с помощью 1000 перестановок исходных данных.

Мы обнаружили, что можем отклонить нулевую гипотезу (о том, что не было никакой разницы) для испытаний мерцания на контрольной площадке и явного движения (см. Рисунок 3a), а также для испытаний мерцания на контрольной площадке и мерцания в слепых точках (см. Рисунок 3c), но не для мерцание слепых зон в сравнении с видимым движением (см. рисунок 3b). Эти данные предполагают, что когерентное мерцание на контрольном участке уносило большую активность мозга по сравнению с слепым пятном. Более того, они предполагают, что количество захваченной активности было более одинаково согласовано в условиях теста в слепой зоне по сравнению с контрольным сайтом.

Рис. 3.

a) Тепловая карта различий в мощности 4 Гц во время мерцания по сравнению с демонстрациями испытаний на кажущееся движение на контрольной испытательной площадке. Датчики, вносящие вклад в положительный кластерный тест, отмечающие участки с повышенной мощностью 4 Гц, выделены большими черными кружками. b) Тепловая карта различий в мощности 4 Гц во время мерцания по сравнению с демонстрациями теста кажущегося движения в слепой зоне. c) Тепловая карта разницы в мощности 4 Гц во время мерцания на контрольной тестовой площадке относительно мерцания в слепой зоне.Датчики, вносящие вклад в положительный кластерный тест, маркирующие участки с повышенной мощностью 4 Гц для презентаций контрольных участков, выделены большими черными кружками.

Общее обсуждение

Мы обнаружили, что, когда кажется, что элементы участвуют в причинно-следственной связи [14, 15] через физиологическое слепое пятно, степень слепоты не учитывается. Мы также заметили, что существует меньшая разница в количестве мозговой активности, уносимой элементами, мигающими в тандеме, по сравнению с презентациями с временным смещением, когда презентации расположены по обе стороны от физиологического слепого пятна, по сравнению с контрольным участком, подобранным для визуального восприятия. эксцентриситет и визуальное полу-поле.Кроме того, наши данные показывают, что в целом большая активность мозга связана с миганием элементов в местах, отличных от тех, которые непосредственно примыкают к слепому пятну. Каждое из этих наблюдений согласуется с динамикой по обе стороны от физиологического слепого пятна, кодируемого, по крайней мере частично, общим пулом нейронов.

В эксперименте 2 наши данные наводили на мысль о латерализации, которая согласуется с локусом полу-поля тестовых презентаций. Мы наблюдали кластеры повышенной мощности 4 Гц во время представлений мерцания на контрольном участке (относительно тестов на кажущееся движение на контрольном участке; см. Рисунок 3a) и во время представлений мерцания на контрольном участке (относительно представлений мерцания в слепой зоне; см. 3б).Каждый из этих кластеров простирается вперед от максимальной точки различия, соответствующей левому затылочному датчику 01. Эти латерализации согласуются с правым локусом поля зрения в тестовых презентациях.

Наши данные наводят на мысль о диссоциации между пространственными и временными представлениями в коре головного мозга областей вокруг слепого пятна. Долгое время предполагалось, что пространственное завершение через слепое пятно можно объяснить просто наличием соприкасающихся репрезентаций в коре без репрезентации промежуточного пространства [20, 21].Однако исследования пространственного восприятия показали, что репрезентации, которые проходят через физиологическое слепое пятно, почти полностью инкапсулируют степень слепоты [6–9], устанавливая, что пространственное зрение может генерировать репрезентации, которые инкапсулируют степень слепоты, связанной со слепым место. Наши данные говорят об отсутствии подобного допуска во временном восприятии.

Мы сознательно приняли протоколы презентации в обоих экспериментах с одновременной стимуляцией по обе стороны от физиологического слепого пятна.В исследованиях пространственного зрения мы утверждаем, что такая стимуляция была важна для выявления ситуаций, в которых представления, генерируемые мозгом , очевидно, инкапсулируют степень слепоты, в отличие от простого представления, которое кажется объединенным из-за отсутствия выборки внутри слепое пятно [20, 21]. Однако мы не нашли доказательств временного аналога таких представлений. Таким образом, можно сказать, что в некоторой степени наши данные противоречат результатам одного исследования, в котором изучалась модуляция видимости слепого пятна, вызванная движением [10].Было заявлено, что это исследование продемонстрировало, что когда движущийся паттерн расширял до слепого пятна, генерировалось представление этого стимула, которое экстраполировалось на слепое пятно и, следовательно, не зависело от отбора проб сетчатки. Казалось бы, это предполагает процесс, который генерирует временные представления в пределах слепого пятна — и это предположение, по крайней мере, качественно расходится с нашими выводами. Мы полагаем, что есть более экономная интерпретация данных из этой статьи.

Эксперименты, направленные на изучение зрения о физиологических слепых пятнах, сталкиваются с трудностями как движений глаз, что немного сдвигает связанную область слепоты от испытания к испытанию [22], так и того факта, что падение светочувствительности не является ступенчатой ​​функцией. на краях слепых пятен, но деградирует на небольшом расстоянии сетчатки [12]. Следовательно, любую оценку границ физиологического слепого пятна следует рассматривать как приблизительную (в том числе и нашу). Как тогда следует рассматривать данные, предполагающие, что изображение можно увидеть дальше к центру слепого пятна при одном условии [10]? Одна из возможных интерпретаций заключается в том, что исходное состояние точно определило абсолютный предел светочувствительности на сетчатке, и что любое расширение за этой точкой должно быть следствием процесса, специфичного для другого условия теста (которое не зависит от отбора образцов сетчатки глаза). мозаика).Другая интерпретация может заключаться в том, что другое состояние лучше определяет ограниченную светочувствительность, непосредственно примыкающую к слепому пятну, чем базовая задача [13]. Мы считаем, что следует предпочесть вторую интерпретацию при отсутствии дополнительных доказательств (особенно, если видимое расширение невелико), поскольку она не предполагает визуальных представлений, которые не основываются на выборке с помощью мозаики сетчатки.

Мы стремились избежать таких трудностей, исследуя взаимодействия, включающие входные данные, которые были четко видны по обе стороны от слепого пятна — ситуация, которая кажется несколько более аналогичной исследованиям пространственного видения слепого пятна [20, 21].Однако основное отличие эксперимента 1 заключалось в том, что мы сознательно выбрали конфигурацию стимула, которая, по нашему мнению, вряд ли будет завершена в перцепционно связанное представление на слепом пятне — с элементами разного цвета и размера по обе стороны от слепого пятна. (см. рисунок 1а). Субъективно эта мера предосторожности казалась успешной, поскольку опыт восприятия во время пилотного тестирования состоял из двух четко и постоянно отдельных элементов, которые, казалось, сталкивались в большинстве испытаний (за исключением испытаний, когда изначально статический элемент начинал перемещаться на , а затем на — «столкновение»).Это неофициальное свидетельство подтверждается тем фактом, что участники формального эксперимента не сообщали о дополнительных деформациях элементов или изменениях скорости для тестов слепых зон по сравнению с тестами на контрольных площадках. Это оставляет открытой возможность дополнительных процессов, которые могут быть запущены только тогда, когда элементы завершаются через слепую зону. С этой точки зрения было бы интересно провести дальнейшие исследования предварительных условий для элементов, которые кажутся завершающими через слепого пятна, и изучить, как эти обстоятельства могут повлиять не только на пространственное, но и на временное зрение.

В эксперименте 2 мы использовали элементы одинакового цвета и формы по обе стороны от слепого пятна, и субъективно они казались завершенными через слепое пятно, когда они мигали в тандеме. Поэтому мы предлагаем изучить ситуацию, когда завершение восприятия через слепое пятно было инициировано . Несмотря на это, мы нашли доказательства ослабления мозговой активности, вызванной мигающими элементами в слепом пятне, по сравнению с контрольным участком, подобранным с точки зрения эксцентриситета и визуального полуполя.Это предполагает, что динамика по обе стороны от физиологического слепого пятна кодируется меньшим пулом нейронов по сравнению с контрольным участком, где физическая стимуляция была одинаково разделена на сетчатке. Таким образом, эти данные согласуются с динамикой по обе стороны от физиологического слепого пятна, кодируемого пулом нейронов, которые имеют, по крайней мере, частично перекрывающиеся рецептивные поля. Мы думаем, что разумно предположить, что пространственное зрение может быть аналогичным образом информировано нейронами с рецептивными полями, которые охватывают обе стороны физиологического слепого пятна, и что они могут быть задействованы в запуске перцептивных завершений через слепое пятно.Хотя мы спешим добавить, что в пространственном видении, любое такое триггерное представление, кажется, инкапсулирует большую часть пространственной степени слепоты таким образом, который, кажется, не отражается во временном видении в наших экспериментах.

Вопросы, которые мы изучаем, затрагивают более широкую дискуссию о восприятии — в какой степени сенсорные ощущения экстраполируются из входных данных? Как и предполагал Гельмгольц [23], наши сенсорные ощущения управляются не только входными данными, но и ожиданиями, сформировавшимися в последнее время на протяжении нашей жизни и, возможно, нашей эволюционной истории.Они не только формируют интерпретацию входных данных [24], но могут управлять чувствительностью [25]. Такие открытия мотивировали утверждения о том, что человеческое зрение создает явные для восприятия представления, которые экстраполируют входных данных в предсказанные местоположения на основе предшествующей входной динамики [26], включая экстраполяцию в слепое пятно [10]. Мы скептически относимся к таким предложениям, поскольку в реальном мире движение может противоречить ожиданиям, с внезапными остановками и изменениями траектории. Если бы переживания восприятия экстраполировались, их, по-видимому, пришлось бы стереть из памяти, когда эти прогнозы окажутся ошибочными [27–29].Этот дополнительный сенсорный процесс — перцепционной экстраполяции — также кажется ненужным, поскольку уверенно, , что моторное планирование действительно вычисляет предсказанные траектории, иначе мы никогда не смогли бы перехватить движущийся объект или избежать его [30]. Поэтому мы предпочитаем более экономные интерпретации данных, которые не предполагают явных перцептуальных экстраполяций воспринимаемого местоположения на основе движения, за исключением случаев, когда это необходимо для понимания данных. Нам неизвестны обстоятельства, когда это было необходимо.Все случаи, когда постулируется перцептивная экстраполяция, основанная на движении [26, 31], кажутся в равной или большей степени объяснимыми с помощью объяснительных структур, которые не предполагают перцепционной экстраполяции [27, 29, 32].

В то время как наши данные касаются более широких вопросов сенсорной нейробиологии, наш особый интерес представляет возможность существования процесса временного заполнения слепого пятна, аналогичного заполнению, наблюдаемому в пространственном видении, которое может инкапсулировать степень слепоты [20, 21].Мы не находим таких доказательств. Вместо этого наши данные согласуются с динамикой ввода по обе стороны от физиологического слепого пятна, кодируемого пулом нейронов с перекрывающимися рецептивными полями. В общем, на основании наших данных мы можем утверждать, что у нас есть доказательства отсутствия временной замены в физиологической слепой зоне.

ВЗНОС АВТОРА

D.H.A. и Н.Д. программировали эксперименты и анализировали данные. Н.Д. проверил участников и написал первоначальный вариант рукописи.D.H.A. и D.S.S. редактировал более поздние версии рукописей. Все авторы просмотрели окончательную рукопись.

КОНКУРЕНДУЮЩИЕ ИНТЕРЕСЫ

Авторы заявляют об отсутствии конкурирующих интересов.

ДОСТУПНОСТЬ ДАННЫХ

Наборы данных, созданные и проанализированные в ходе текущего исследования, будут доступны через UQeSpace.

БЛАГОДАРНОСТИ

Эта работа была поддержана грантом Австралийского исследовательского совета Discovery Grant, присужденным DHA.

ССЫЛКИ

  1. 1.↵
  2. 2.↵
  3. 3.↵
  4. 4.↵
  5. 5.↵
  6. 6.↵
  7. 7.
  8. 8.
  9. 9.↵
  10. 10.↵
  11. 11.↵
  12. 12.↵
  13. 13.↵
  14. 14.↵

    Мишотт А. Восприятие причинности. Восприятие причинности. 1963, Оксфорд, Англия: Основные книги. xxii, 424-xxii, 424.

  15. 15.↵
  16. 16.↵
  17. 17.↵
  18. 18.↵
  19. 19.↵
  20. 20.↵
  21. 21.↵
  22. 22.

    Ярбус А.Л., Движение глаз и зрение. 1-е изд. 1967. изд. 1967, Нью-Йорк, Нью-Йорк: Springer США: Выходные данные: Springer.

  23. 23.↵
  24. 24.↵
  25. 25.↵
  26. 26.↵
  27. 27.↵
  28. 28.
  29. 29.↵
  30. 30.↵
  31. 31.↵
  32. 32. ↵

SKOGSKLÖVER Рулонная штора, зеленая, 36×76 ¾ «

Функциональная и стильнаяMargeinaЯ купила одну из этих жалюзи для своей кухни над окном раковины, она полностью изменила внешний вид моей кухни к лучшему.Я подумал, какого черта, и купил еще 4 для своей гостиной, они фантастические !!! Они фильтруют прямой солнечный свет намного лучше, чем я мог надеяться.
Классно, хорошо построено и недорого. Настоятельно рекомендуется5

Красивый оттенокMICHELLEN Прекрасное качество с современным дизайном.5

Прекрасная функциональность Наконец-то установил их сегодня и уже мгновенная разница. Красиво выглядят, и вы даже не знаете, что они там есть.5

Полностью прозрачный Андрей Это не блокирует свет и не обеспечивает конфиденциальность. Это странно. Вы можете легко прочитать мелкий текст на другом конце комнаты и, конечно же, увидеть его в комнате. Может быть, кому-то это нужно, но я не уверен, зачем это нужно. Легко установить, хорошо сделана. GallyLove эту шторку! Очень проста в установке и очень качественно сделана.5

Good buyMeg Они были просты в установке, и мне не понадобился второй человек. Имейте в виду, что у этих жалюзи есть передняя и задняя части.

Я также не знал, что они автоматически убираются с небольшим опусканием и отпусканием. Медленно и тихо.

Вы можете видеть сквозь них, но они предлагают достаточно уединения для того, что мы хотели.5

Идеально подходит для нашего пространства -KristaPerfect для нашего пространства — достаточно тонкий, чтобы пропускать свет, но при этом сохранять конфиденциальность! 5

Простота установки Барбара Простота установки.Работает отлично. Фильтрует свет, но не делает комнату похожей на пещеру5

Идеальное решение Роберт Используется примерно 2 часа в день на закате. Устраняет блики, не превращая комнату в темную комнату. Очень проста в установке.5

Слишком прозрачноЧерил Высокое качество, но я верну их для затемняющих жалюзи, поскольку они будут использоваться в спальне.4

К сожалению, это была не Линда К сожалению, это была не та шторка для нашего телевизора номер,
хотя нам он понравился и мы думали, что он сделан хорошо.4

Хороший продуктGISELLA Я бы хотел, чтобы у них тоже были большие размеры. Я люблю этот продукт. Очень гладкая и современная.5

Easy Install! TERRITЖалюзи просты в установке … ткань для штор слишком прозрачна … пружины, которые катят жалюзи вверх и вниз, не останавливаются и держатся слишком хорошо, не уверен как долго они продлятся. Надеюсь, у IKEA есть замена, если понадобится. 4

Обожаю эти Пилар Я люблю эти жалюзи. Их так легко установить, и они прекрасно выглядят.

Недовольны: HILDAI купила 3 ​​разных жалюзи в секции зазора, предметы слишком малы для того, что мне нужно.К моему удивлению, я вернулся в эту субботу, зря потратил время в сети и обнаружил, что они не забирают вещи с таможни. Это новая политика? Очень разочарован! 1

Рулонные шторыАвтомобильВыглядит красиво в моем офисе. Это угольно-серый цвет.5

ColorPantheaColor5

О функциональном порядке бинокулярного соперничества и заполнения слепых зон

Vision Res. Авторская рукопись; доступно в PMC 1 июля 2018 г.

Опубликован в окончательной редакции как:

PMCID: PMC5507553

NIHMSID: NIHMS876948

Cheng Stella Qian

1 Департамент психологии, Университет штата Мичиган

Ян Браскэмп

1 Департамент психологии Мичиганского государственного университета

2 Программа неврологии, Университет штата Мичиган

Таошэн Лю

1 Департамент психологии Мичиганского государственного университета

2 Программа неврологии, Университет штата Мичиган

1 Департамент психологии Мичиганского государственного университета

2 Программа неврологии, Мичиганский государственный университет

Для переписки: Таошэн Лю, факультет психологии, Мичиганский государственный университет, Ист-Лансинг, Мичиган 48824, удэ.usm @ uilst Окончательная отредактированная версия этой статьи издателем доступна на Vision Res. См. другие статьи в PMC, в которых цитируется опубликованная статья.

Abstract

Бинокулярное соперничество — важное явление для понимания механизмов зрительного восприятия. Здесь мы оценили функциональный локус бинокулярного соперничества по отношению к заполнению слепых пятен, которое, как считается, проявляется в V1, обеспечивая тем самым ориентир для оценки локуса соперничества. Мы провели два эксперимента, чтобы изучить функциональный порядок бинокулярного соперничества и заполнения слепых пятен.Эксперимент 1 проверял, может ли информация, введенная в слепую зону, вступать в конкуренцию с физическим стимулом в соответствующем месте в другом глазу. В отчетах участников о восприятии не было обнаружено различий между этим состоянием и состоянием, при котором восполнение препятствовало предъявлению одних и тех же стимулов вдали от слепого пятна, предполагая, что на процесс соперничества не влияет какое-либо восполнение, которое могло бы произойти. В эксперименте 2 мы представили стимул парного глаза непосредственно в соперничестве со стимулом-индуктором, который окружает слепое пятно, и сравнили его с двумя контрольными условиями вдали от слепого пятна: одно включает кольцо, физически идентичное индуктору, и второе. с участием диска, который напоминал заполненное восприятие.Отчеты о восприятии в состоянии «слепого пятна» напоминали отчеты о состоянии «кольца» больше, чем отчеты о последнем, состоянии «диска», что указывает на то, что подавленный восприятием индуктор не вызывает заполнения. Таким образом, наши поведенческие данные предполагают, что бинокулярное соперничество функционально предшествует заполнению слепых пятен. Мы предполагаем, что нейронный субстрат подавления бинокулярного соперничества включает стадии обработки в V1 или до него.

Ключевые слова: Соперничество бинокля, Визуальная осведомленность, Слепое пятно, Заполнение

Соперничество бинокля происходит, когда два глаза получают противоречивую информацию, которая не может быть объединена в единое связное восприятие, и это относится к чередованию восприятия между два монокулярных входа, которые возникают в этой ситуации.Таким образом, соперничество позволяет исследователям изменять субъективное восприятие без изменения физических стимулов, потому что физически присутствующий стимул может стать субъективно невидимым, когда он подавляется его соперником. Как следствие, бинокулярное соперничество стало популярным инструментом для исследования зрительного восприятия и сознания (Crick & Koch, 1998).

В частности, нейронная основа бинокулярного соперничества рассматривается как имеющая отношение к выявлению нейронных коррелятов сознательного осознания (Blake, Brascamp, & Heeger, 2014) и активно обсуждается (Blake & Logothetis, 2002; Tong, Meng, & Blake, 2006; Уилсон, 2003).Традиционно одна точка зрения, которую можно назвать взглядом на межглазную конкуренцию низкого уровня, предполагает центральную роль конкуренции между глазами, особенно между монокулярными нейронами в первичной зрительной коре (V1; Blake, 1989; Tong & Engel, 2001; Tong, 2001; Tong, Meng, & Blake, 2006) или латеральное коленчатое ядро ​​(LGN; Haynes, Deichmann, & Rees, 2005; Lehky, 1988; Wunderlich, Schneider, & Kastner, 2005). Альтернативная точка зрения утверждает, что бинокулярное соперничество — это явление, отражающее конкуренцию между несовместимыми паттернами за пределами монокулярных уровней репрезентации (Leopold & Logothetis, 1996; Logothetis, Leopold, & Sheinberg, 1996).Учитывая доказательства в пользу каждой из этих точек зрения, был достигнут консенсус, что бинокулярное соперничество опирается на несколько уровней обработки и что на его нейронный субстрат может влиять тип используемого стимула (Tong et al., 2006; Wilson, 2003) . Тем не менее, несколько недавних результатов, по-видимому, согласуются с идеей о том, что механизмы низкого уровня могут быть достаточными для возникновения бинокулярного соперничества, поскольку они предполагают, что бинокулярное соперничество может происходить без сознательного осознания (Zou, He, & Zhang, 2016) и с незначительным участием. областей мозга более высокого уровня (Brascamp, Blake, & Knapen, 2015) 1 .

Здесь мы дополнительно исследовали нейронный локус бинокулярного соперничества, оценивая функциональную стадию бинокулярного соперничества по отношению к стадии перцептивного заполнения слепого пятна. Обычно во время такого заполнения раздражитель, окружающий слепое пятно на сетчатке, заполняется восприятием, так что наблюдатель воспринимает стимул как непрерывный. Таким образом, в определенном смысле замещающие явления, которые включают субъективное осознание стимула, который физически отсутствует, являются противоположностью таких явлений, как бинокулярное соперничество.Учитывая, что восприятие наполнения включает в себя внутренне генерируемое представление в отсутствие физического стимула (Komatsu, 2006), один из наших вопросов заключался в том, может ли это внутренне генерируемое представление участвовать в конкурентной конкуренции. Точно так же нас интересовало, может ли подавленный в восприятии стимул привести к заполнению слепого пятна. Эти вопросы могут сообщить нам о функциональном порядке заполнения и бинокулярной конкуренции. Учитывая, что заполнение слепых зон начинается уже в V1 (Awater, Kerlin, Evans, & Tong, 2005; Júnior, Rosa, Gattass, & Rocha-Miranda, 1992; Komatsu, 2006; Matsumoto & Komatsu, 2005), заполните: в информации может вызвать бинокулярное соперничество, если соперничество происходит во время или после завершения заполнения (например,г., В1). Основываясь на наших экспериментах, мы можем сделать предварительные выводы относительно нейронного сайта соперничества, используя существующие знания о нейронном локусе заполнения (см. Ниже).

Мы провели два эксперимента, чтобы изучить взаимосвязь между бинокулярным соперничеством и заполнением слепых зон. Эксперимент 1 был предназначен для проверки того, может ли заполненная информация (если таковая имеется) в слепом пятне привести к конкуренции с физическим стимулом в соответствующей области второго глаза (глаз, не являющийся слепым пятном).Чтобы ответить на этот вопрос, мы сравнили перцептивные переживания, которые возникли во время бинокулярного соперничества в двух условиях, которые либо допускали возможность заполнения слепого пятна, либо не допускали, потому что стимул был смещен от слепого пятна. Мы рассудили, что, если заполненное представление слепого пятна может вступать в соперничество с другим глазом, это приведет к определенным различиям между циклами восприятия, испытываемыми в этих двух ситуациях. В противном случае никакой разницы между двумя условиями не ожидалось.Эксперимент 2 установил, что стимул, который окружает слепое пятно (индуктор), конкурирует со стимулом другого глаза, поэтому проверяется, может ли происходить заполнение слепого пятна, даже если наблюдатель не знает индуктора из-за подавления соперничества.

Эксперимент 1

Здесь мы исследовали, может ли предполагаемая заполненная информация в слепом пятне конкурировать с физическим стимулом, представив красный индуктор в одном глазу, называемом глазом слепого пятна, и зеленым диском в другом глазу (см. ).Индуктор был представлен либо в месте слепого пятна, чтобы он в принципе мог вызвать заполненное восприятие (называемое состоянием ВКЛЮЧЕНО в), либо в месте управления отсутствием слепого пятна (состояние ВЫКЛЮЧЕНО в). Если заполненное изображение может участвовать в бинокулярном соперничестве, условие ВКЛЮЧЕНО будет включать в себя заполненный красный диск, конкурирующий с зеленым диском. Состояние ВЫКЛ, напротив, предполагает расположение неперекрывающегося кольца и диска. Нашей главной мерой интереса было появление того, что мы называем «гибридным восприятием» (), т.е.е., восприятие, при котором виден зеленый диск (происходящий из другого глаза), окруженный красным кольцом (происходящим из слепого глаза). Если заполненное представление (если оно есть) играло роль в состоянии ВКЛЮЧЕНО, мы ожидали, что в состоянии ВКЛЮЧЕНО это восприятие будет наблюдаться реже, чем в состоянии ВЫКЛЮЧЕНО, потому что заполненный диск иногда подавлял зеленый диск другого глаза в состоянии ВКЛ. В состоянии ВКЛЮЧЕНО, тогда как в состоянии ВЫКЛЮЧЕНО зеленый диск парного глаза будет соединен с пустой серой областью.

(a и b) физические стимулы, (c) экспериментальная установка и (d) категории восприятия эксперимента 1.(а) Состояние ВКЛ: внутренний край кольца находился внутри слепого пятна (белая пунктирная линия). (b) Состояние OFF: стимулы подавались вдали от слепого пятна. Обратите внимание, что белые пунктирные линии предназначены только для иллюстрации; они не предъявлялись во время эксперимента. (c) Экспериментальная установка. (г) Возможные восприятия для эксперимента 1. Участники сообщали о восприятии красных стимулов, гибридных стимулов или зеленых стимулов, удерживая один из трех ключей. Верхний ряд этой панели соответствует состоянию ВКЛ. нижний ряд в состояние ВЫКЛ.

Методы

Участники

Пятнадцать участников были включены в анализ данных (10 женщин и 5 мужчин; возраст: M = 22.60, SD = 3.20). Один участник был автором (C.Q.), а остальные были студентами и аспирантами из Университета штата Мичиган, которые были наивны в отношении цели эксперимента. Все наивные участники подписали форму согласия и получили компенсацию в размере 10 долларов в час. Все экспериментальные протоколы были одобрены институциональным наблюдательным советом Мичиганского государственного университета.

Всего мы исключили трех участников. Один участник был исключен из-за неспособности различать цвет периферических стимулов. Другой участник показал нестабильную фиксацию, о чем свидетельствуют результаты эксперимента 2 (см. Ниже), а третий участник был исключен из-за того, что сообщил о заполнении в месте вне слепой зоны.

Материалы

Экспериментальная установка представляет собой вариант классического зеркального стереоскопа (Brascamp & Naber, 2016; Wheatstone, 1838), состоящий из двух зеркал (угол 45 ° относительно средней линии участников), отражающих стимулы от двух экранов, обращенных друг к другу. (62 см от средней линии участника).Подголовник стабилизировал положение участников для просмотра отражения одного зеркала каждым глазом (см. Схематическую иллюстрацию).

Визуальные стимулы генерировались с помощью PsychToolbox (Brainard, 1997; Kleiner et al., 2007; Pelli, 1997). Метка фиксации состояла из черной точки (0,36 °) на обоих экранах, одного сегмента черной линии (0,12 ° в ширину и 1,20 ° в длину) над точкой фиксации, представленной левому глазу, и другого сегмента линии под отображаемой точкой. в правый глаз.Эти отдельные сегменты над и под фиксацией и бинокулярная квадратная черная рамка (размером 26,60 ° и шириной 0,12 °) направляли выравнивание стимулов от двух экранов. Для основного эксперимента (см.) Стимулом для левого глаза было красное кольцо, внутренний край которого попадал внутрь слепого пятна, а внешний край — за пределы слепого пятна, которое было локализовано перед основным экспериментом (см. Процедуру ниже). Ширина кольца равнялась радиусу слепого пятна. Кольцо содержало черно-красную спираль с двумя циклами в полярном измерении и четырьмя циклами в радиальном измерении.Спиральный стимул вращался по часовой стрелке со скоростью 565 ° в секунду. Стимул правого глаза представлял собой зеленый диск размером со слепое пятно, расположенный в месте, соответствующем центру красного кольца. Диск имел радиальный узор из черно-зеленых клиньев с четырьмя циклами в полярном измерении, вращающихся против часовой стрелки со скоростью 226 ° в секунду.

В этом эксперименте было два условия. Для состояния ВКЛЮЧЕНО кольцо было представлено в месте слепого пятна левого глаза, а диск было представлено в соответствующем месте (не слепое пятно) правого глаза.Для состояния ВЫКЛЮЧЕНО оба стимула предъявлялись в левом нижнем углу с той же эксцентриситетой, что и стимулы в состоянии ВКЛЮЧЕНО, но с их положением, повернутым на 60 ° против часовой стрелки вокруг фиксации.

Процедуры

Участники стабилизировали голову на опоре для подбородка, зафиксировали точку фиксации, отрегулировали положение фиксации на одном из экранов компьютера, чтобы выровнять фиксации с двух экранов (Carmel, Arcaro, Kastner, & Hasson, 2010) , и обеспечили выравнивание квадратных черных рамок.Затем участники переместили и изменили размер красного диска, представленного только их левому глазу, чтобы локализовать слепое пятно. Сначала они перемещали красный диск, пока он не стал невидимым, затем нажимали клавиши, чтобы увеличить диск, пока он не стал частично видимым, и снова перемещали диск. Путем нескольких итераций этого процесса они настраивали диск до тех пор, пока любое увеличение его размера не сделало бы его видимым. На этом этапе мы определили, что самый большой невидимый диск полностью находится в слепой зоне участников.Используя этот протокол, мы обнаружили, что слепое пятно участников (в левом глазу) было расположено в левом нижнем углу относительно фиксации и было около шести градусов в ширину (азимут: M = -11,77 °, SD = 0,63 ; высота: M = -1,63 °, SD = 0,80; радиус: M = 2,91 °, SD = 0,31), что согласуется с хорошо известными измерениями слепого пятна (Baek, Cha, И Чонг, 2012; Маус и Уитни, 2016; Ванделл, 1995).

В основном эксперименте было два условия: красное кольцо и зеленый диск представлялись двум глазам дихоптически, либо в слепом пятне (ВКЛ), либо вне слепого пятна (ВЫКЛ). Каждое испытание длилось 65 секунд, в течение которых участники удерживали одну из трех клавиш для обозначения своего восприятия в любой данный момент: полностью красный стимул, зеленый диск в середине красного кольца (гибридное восприятие) или полностью зеленый стимул. (см.; обратите внимание, что метод отчета не различает полностью красный диск и полностью красное кольцо).Перед основным экспериментом каждый участник выполнил одно или два практических испытания, чтобы ознакомиться с заданием. Также перед экспериментом экспериментатор подтвердил, что участники видели красный диск при просмотре стимула левого глаза в состоянии ВКЛ, в то время как стимул правого глаза был заблокирован, то есть, что нормальное заполнение слепых зон происходило на нашей установке. Участники выполнили четыре испытания для каждого условия за одну экспериментальную сессию, которая длилась 20 минут.

Результаты и обсуждения

Для каждого участника длительность отдельных эпох удержания ключа была суммирована для каждого из трех возможных восприятий (см.).Затем были проведены t-тесты с парной выборкой для сравнения пропорций перцептивного доминирования для трех восприятий.

Путем предварительного анализа мы установили, что доля времени, в течение которого отображается красный стимул, была выше в состоянии ВЫКЛ, чем в состоянии ВКЛ (ВКЛ: M = 0,08, SD = 0,12; ВЫКЛ: M = 0,31, SD = 0,17; t (14) = 4,29, p <0,001; см.), В то время как доля сообщений о зеленом стимуле ниже (ON: M = 0.42, SD = 0,17; ВЫКЛ: M = 0,28, SD = 0,20; т (14) = 2,30, р <0,05; видеть ). Это согласуется с предыдущим исследованием, которое также обнаружило более низкую силу соперничества для стимула, окружающего слепое пятно (He & Davis, 2001), тем самым обеспечивая дополнительную проверку здравомыслия, что мы точно локализовали слепое пятно.

Результаты эксперимента 1: пропорции трех представлений. Планки погрешностей — это стандартная ошибка внутри субъекта, оцененная по методу Лофтуса и Массона (1994).

Как указывалось выше, нашей критической зависимой мерой является продолжительность гибридного восприятия. Гибридное восприятие состоит из стимула красного кольца слева, слепого пятна, глаза и стимула зеленого диска справа, парного глаза. Если зеленый диск в состоянии ВКЛЮЧЕНА испытывает конкуренцию со стороны заполненной поверхности в слепом пятне глаза, то для состояния ВКЛЮЧЕНИЯ можно ожидать меньшего появления этого гибридного восприятия, чем в состоянии ВЫКЛЮЧЕНИЯ, в котором неперекрывающееся кольцо и диски не будут напрямую конкурировать друг с другом.Вопреки нашим ожиданиям, доля доминирования гибридного восприятия не показала какой-либо достоверной разницы между двумя условиями (ВКЛ: M = 0,42, SD = 0,20; ВЫКЛ: M = 0,34, SD = 0,14; т (14) = 1,54, р = 0,15; см.). Отсутствие различия, таким образом, не свидетельствует о том, что зеленый диск в состоянии ВКЛ испытывает какую-либо конкуренцию со стороны залитой поверхности. Чтобы оценить силу доказательства нулевой гипотезы, мы также провели байесовский тест (этот анализ проводился с использованием JASP).Было выбрано гауссово распределение без разницы между состояниями ВКЛ и ВЫКЛ. Уровень доказательств для принятия нулевой гипотезы был признан «слабым» (байесовский фактор = 1,44). Наконец, мы должны отметить, что незначительная числовая разница была противоположна нашим ожиданиям, так что состояние ON показало более высокую долю гибридного восприятия, чем состояние OFF.

Подводя итог эксперименту 1, относительные пропорции восприятия зеленого и красного стимулов согласовывались с предыдущими выводами о том, что стимул, окружающий слепое пятно, действует как более слабый стимул в бинокулярном соперничестве, чем тот же стимул вдали от слепого пятна (He & Davis , 2001).В соответствии с этой идеей, когда мы неофициально спросили участников об их восприятии слепого пятна, они сообщили, что движение и текстура в слепом пятне были не такими яркими, как просмотр полного диска в выключенном состоянии, что может объяснить общее более слабое преобладание красного восприятия по сравнению с зеленым восприятием в состоянии ВКЛ. Более того, что важно, преобладание гибридного восприятия существенно не различается между состояниями ВКЛ и ВЫКЛ, что не дает никаких доказательств того, что любая заполненная информация в состоянии ВКЛ будет конкурировать в большей степени, чем серый центр в состоянии ВЫКЛ делает.Таким образом, эти результаты не подтверждают идею о том, что любое заполненное представление присутствует на этапе обработки, на котором разрешается бинокулярное соперничество.

При оценке результатов этого первого эксперимента мы рассмотрели одну возможность, заключающуюся в том, что заполненное представление, даже если оно присутствует, может быть просто слишком слабым, чтобы обеспечить большую конкуренцию с физическим стимулом от другого глаза, предотвращая нам от обнаружения какой-либо разницы между состояниями ВКЛ и ВЫКЛ в Эксперименте 1.Поэтому во втором эксперименте мы переместили наше внимание с соперничества, связанного с заполнением поверхности, на соперничество с индуктором, который может вызвать заполнение поверхности. Основная цель этого второго эксперимента, имеющая отношение к нашему общему вопросу о функциональном порядке бинокулярного соперничества и наполнения, заключалась в том, чтобы проверить, может ли индуктор по-прежнему вызывать наполнение в периоды, когда он подавляется восприятием в соперничестве.

Эксперимент 2

Стимулы этого эксперимента показаны на.Основным изменением по сравнению с экспериментом 1 было то, что стимул парного глаза изменился с диска на кольцо с теми же размерами, что и индуктор, который был показан слепому глазу, в соответствии с нашей новой целью изучения восприятия при включенном индукторе. в соперничестве. Кроме того, мы добавили второе условие включения, когда индуцирующее кольцо было физически заполнено, чтобы сформировать диск (, справа). Поскольку отсутствие фоторецепторов в слепом пятне делает сенсорный ввод в обоих этих состояниях включения идентичным, это второе условие обеспечивало внутренний контроль, позволяющий правильно локализовать слепое пятно и устойчиво фиксировать участников.Если эти два требования не были выполнены, то различия входных данных между двумя состояниями ON могут привести к различиям в отчетах о восприятии. Наконец, мы теперь включили два состояния выключения вместо одного: опять же, одно связано с красным кольцом тех же размеров, что и индуктор (слева), а второе — с физически заполненным красным диском (справа). Как будет подробно описано ниже, эти два состояния ВЫКЛЮЧЕНИЯ обеспечивают две контрольные точки для сравнения данных состояния ВКЛЮЧЕНО; один соответствует гипотезе о том, что нет заполнения, пока индуктор подавлен, а другой соответствует гипотезе, которая существует.

(а и б) физические стимулы и (в) возможные восприятия эксперимента 2. Участники сообщали о восприятии красных стимулов, гибридных стимулов или зеленых стимулов, удерживая одну из трех клавиш.

Метод

Участники

Те же участники из Эксперимента 1 участвовали в Эксперименте 2. Мы провели независимый выборочный t-тест, чтобы сравнить долю гибридного восприятия в двух состояниях ВКЛ каждого отдельного участника, один из которых показал значительную разницу , что указывает на неправильную фиксацию или неточную локализацию слепого пятна, и был исключен для дальнейшего анализа.

Материалы

Красный диск имел те же свойства, что и красное кольцо в Эксперименте 1, за исключением того, что спиральное движение распространялось по всей круглой области (восемь циклов в радиальном измерении). Зеленый радиальный стимул имел ту же радиальную пространственную частоту и контраст, что и зеленый диск в эксперименте 1, но в целом форма была формой кольца с таким же пространственным расположением, что и красное кольцо (см.).

Как и в эксперименте 1, точное расположение физических стимулов определялось с помощью процедуры локализации слепых зон участников.Слепые зоны участников упали в нижний левый угол фиксации (азимут: M = -11,91 °, SD = 0,90; высота: M = -1,81 °, SD = 0,79; радиус: M = 2,87 °, SD = 0,47), что соответствует хорошо известным измерениям слепого пятна.

Процедуры

В эксперименте использовался план 2 × 2 со стимулом (кольцо против диска) и местоположением (включение или выключение слепого пятна) в качестве факторов. Участники нажимали три клавиши, чтобы указать свое восприятие, как они это делали в эксперименте 1, как показано на рисунке.Ключевое отличие состоит в том, что гибридное восприятие теперь состояло из движения красной спирали в центре, окруженного зеленой радиальной решеткой (см. Восприятие 2). Практика была проведена для подтверждения понимания участниками задачи и локализации слепых зон (см. Процедуры для эксперимента 1). Участники выполнили 4 испытания (65 секунд на испытание) для каждого условия с чередованием за один сеанс, который длился 40 минут, включая отдых.

Результаты и обсуждения

Как и в случае с экспериментом 1, критическим зависимым показателем было гибридное восприятие.В гибридном восприятии в данном случае задействован центр красной спирали, появляющейся внутри зеленого кольца. В условиях ВКЛЮЧЕНО это восприятие будет состоять из наполненного перцепцией центра в сочетании с окружением, которое исходит из другого глаза. Таким образом, гибридное восприятие должно занимать значительную часть времени в условиях ВКЛЮЧЕНО, только если заполнение слепых пятен произошло, когда индуктор был подавлен в соперничестве. Два состояния «ВЫКЛЮЧЕНО» показывают, что здесь означает «ощутимый».В частности, восприятие в условиях включения должно напоминать восприятие в состоянии выключенного кольца, если такое заполнение не произошло, но оно может совпадать с восприятием в состоянии выключенного диска, если заполнение действительно произошло. Мы провели анализ, основанный на двух различных показателях преобладания гибридного восприятия: один — это абсолютная доля сообщений о гибридном восприятии на протяжении всего периода испытания; другой — относительный показатель, а именно пропорция сообщения о гибриде по сравнению с долей, сообщающей либо о восприятии гибрида, либо о восприятии зеленого.Последняя, ​​относительная мера — это, по сути, пропорция видимости красного диска в центре при условии, что зеленое кольцо видно. Эта мера может контролировать возможные различия в преобладании красного стимула между условиями.

Сначала мы проверили, что два состояния ВКЛЮЧЕНО производят неразличимые последовательности восприятия, как и должно быть в случае, если наблюдатели сохраняют устойчивую фиксацию и, таким образом, удерживают стимул состояния ВКЛЮЧЕНО в слепом пятне. Так и было на уровне группы ( t (14) = 0.89, p = 1,00). На уровне отдельного наблюдателя это также было верно, за исключением одного участника, данные которого затем были отброшены (см. Методы). Затем мы провели двухфакторный дисперсионный анализ с повторными измерениями, чтобы оценить влияние стимула (кольцо или диск) и местоположения (на мертвой точке или вне ее). Абсолютная доля наблюдения гибрида (см.) Была выше в условиях диска, чем в условиях кольца ( F ​​ (1,14) = 13,23, MSE = 0,31, p <0,01) и выше в OFF условий, чем в условиях ВКЛ ( F ​​ (1,14) = 6.25, MSE = 0,14, p <0,05) со значительным взаимодействием ( F ​​ (1,14) = 9,05, MSE = 0,17, p <0,01). Постфактуальные сравнения, основанные на поправке Бонферрони, показали, что состояние выключенного диска индуцировало наибольшую долю восприятия гибридного восприятия, которое приводило как к основным эффектам, так и к взаимодействию (выключенный диск против выключенного кольца: t (14) = 4,66, p <0,001; выключенный диск по сравнению с включенным диском: т (14) = 3,78, p <0.01; ВЫКЛ. Диск против ВКЛ. Кольца: т (14) = 4,50, p <0,001; На диске против кольца на кольце: т (14) = 0,89, p = 1,00; ВЫКЛ. Кольцо по сравнению с ВКЛЮЧЕННЫМ диском: т (14) = 0,88, p = 1,00; ВЫКЛ. Кольцо против ВКЛ .: t (14) = 0,16, p = 1,00). Относительное измерение показало ту же картину (см.), Что и абсолютное измерение, с более высокой долей в условиях выключения, чем в условиях включения ( F ​​ (1,14) = 9,07, MSE = 0.39, p <0,01), более высокая доля в условиях диска, чем в условиях кольца ( F ​​ (1,14) = 17,24, MSE = 0,36, p <0,001) и значительное взаимодействие ( F ​​ (1,14) = 18,43, MSE = 0,33, p <0,001). Апостериорные сравнения также показали, что из всех парных сравнений единственные значимые включают состояние выключенного диска (выключенный диск против выключенного кольца: t (14) = 5,14, p <0.001; OFF диск по сравнению с ON диском: т (14) = 5,03, p <0,001; ВЫКЛ. Диск против ВКЛ. Кольца: т (14) = 5,24, p <0,001; На диске и на кольце: т (14) = 0,22, p = 1,00; ВЫКЛ. Кольцо против ВКЛЮЧЕННОГО диска: т (14) = 0,12, p = 1,00; ВЫКЛ. Кольцо против ВКЛ .: t (14) = 0,10, p = 1,00).

Результаты эксперимента 2: (а) абсолютная мера и (б) относительная мера пропорции гибридного восприятия.Планки погрешностей — это стандартная ошибка внутри субъекта, оцененная по методу Лофтуса и Массона (1994).

Как указывалось выше, два состояния ВЫКЛЮЧЕНО устанавливали опорные точки для интерпретации результатов состояний ВКЛЮЧЕНО: состояние диска составляло ситуацию, когда в центре стимула находилась физическая поверхность, в то время как состояние кольца составляло ситуацию, когда не было. Мы обнаружили, что преобладание гибридного восприятия было одинаковым в условиях включения и состояния кольца выключения, в то время как его доля была выше в состоянии диска выключения, чем во всех других условиях.Таким образом, восприятие в двух состояниях включения было похоже на восприятие в состоянии выключенного звонка, но отличалось от восприятия в состоянии включения звонка, предполагая, что не было заполнения слепых пятен во время перцептивного подавления индуктора.

Общее обсуждение

Мы провели два эксперимента, чтобы изучить функциональный порядок заполнения слепых пятен и бинокулярного соперничества. В эксперименте 1 поверхность, подлежащая заполнению в слепой зоне, не была отличима с точки зрения силы конкуренции от серого центра кольца в условиях контроля за отсутствием слепых зон, что не дало доказательств того, что заполненная поверхность могли участвовать в соревновании соперничества.В эксперименте 2 мы представили вводящий индуктор в прямом соперничестве со стимулом парного глаза, чтобы проверить, может ли заполняемая информация появиться, когда индуктор был подавлен восприятием. Результаты не показали такой заливки. Таким образом, эти два эксперимента предоставляют сходные доказательства вывода о том, что подавление бинокулярного соперничества функционально предшествует заполнению слепых пятен.

Предыдущие исследования охарактеризовали функциональный порядок различных механизмов подавления зрения путем комбинирования различных парадигм подавления и измерения результатов восприятия (например,ж., бинокулярное соперничество и метаконтрастная маскировка; Breitmeyer, Koç, Ömen, & Ziegler, 2008). Здесь мы использовали аналогичную логику для исследования функционального порядка бинокулярного соперничества, механизма подавления и заполнения слепых зон, которые являются механизмом генерации, поскольку перцептивная информация генерируется внутренне, чтобы компенсировать отсутствие сенсорного ввода. Это позволяет нам использовать наше понимание нейронного механизма для заполнения, чтобы вывести локус бинокулярного соперничества, используя тот же тип рассуждений, который другие использовали при объединении различных механизмов подавления в рамках одной парадигмы.Хотя конкретное сочетание бинокулярного соперничества и заполнения слепого пятна не является обычным в существующих работах, одно предыдущее исследование действительно исследовало эту комбинацию, располагая стимулы соперничества рядом с слепым пятном (He & Davis, 2001). Эти авторы использовали устройства, похожие на наши, но с той важной разницей, что внутренний край их кольцевого индуктора находился за пределами слепой зоны. Как следствие, их включенный кольцевой стимул слепого пятна обеспечивал физически другой входной сигнал, чем их дисковый стимул включения слепого пятна (т.е., на краю слепого пятна). Как мы обсуждали ранее, наблюдаемое нами относительное преобладание стимула парного глаза согласуется с их собственным и согласуется с представлением о том, что стимул, окружающий слепую зону, является более слабым стимулом при соперничестве (Baek et al., 2012). Однако, в отличие от их анализа, наш фокусировался на гибридном восприятии, и наши выводы, основанные на этом восприятии, не согласуются с их утверждением о том, что заполненная информация в слепом пятне соперничает со стимулом из другого глаза.Одним из возможных факторов является предположение более ранних авторов о том, что различие физических стимулов между их включенным кольцом слепого пятна и состоянием диска было незначительным, что побудило их приписать наблюдаемые ими различия в перцептивном преобладании заполненной поверхности в состоянии диска. Однако возможно, что физическая разница, описанная выше, сыграла свою роль в возникновении этих различий (например, их дисковый стимул обеспечил большую стимуляцию сетчатки в области сразу за краем слепого пятна).

Наши результаты согласуются с исследованием функционального порядка заполнения фантома и бинокулярного соперничества. Фантомное заполнение обычно вызывается двумя вертикальными решетками с низким контрастом, разделенными вертикально и движущимися в горизонтальном направлении (Meng, Remus, & Tong, 2005). Когда индукторы фантомного заполнения предъявлялись монокулярно, в конфликт с конкурирующими стимулами в другом глазу, было обнаружено, что фантомное заполнение происходило только после того, как индукторы становились перцептивно доминирующими (Meng, Ferneyhough, & Tong, 2007), что указывает на то, что необходимость знать индукторы, чтобы произошло заполнение.В контексте нашего настоящего вопроса их результаты предполагают, что бинокулярное соперничество функционально предшествует фантомному заполнению, так как в противном случае фантомное заполнение должно происходить независимо от того, осведомлены наблюдатели о индукторах или нет. Наш вывод о бинокулярном соперничестве, предшествующем заполнению слепых зон, таким образом, согласуется с этим исследованием, но дополняет его, учитывая, что заполнение слепых пятен — это другое явление, чем фантомное заполнение, и, вероятно, является более надежным и автоматическим, учитывая, что оно делает не требуют специальных стимулов, и это обычное явление за пределами лаборатории.

Другое исследование, в котором изучалось заполнение слепых зон в сочетании с другим типом соперничества, не основанным на межглазном конфликте, обнаружило, что такое монокулярное соперничество действительно имеет место (Chen, Maus, Whitney, & Denison, 2017). Эти авторы предложили два возможных объяснения: либо заполнение слепого пятна предшествует монокулярному соперничеству между заполненным представлением («местное соперничество» в их терминах), либо их результаты фактически касаются монокулярного соперничества, действующего через большее ретинотопное расстояние между индуктором. стимулы, которые они поместили в слепое пятно (в их терминологии — «глобальное соперничество»).В этом последнем случае только перцептивно доминирующий индуктор может дать начало заполнению после того, как перцептивное доминирование уже установлено. В той степени, в которой соперничество между монокулярами и соперничество с биноклями основано на схожих механизмах (O’Shea, Parker, La Rooy, & Alais, 2009), наши результаты подтверждают последнее, объяснение глобального соперничества.

С точки зрения нервной системы заполнение слепых пятен обеспечивает ориентир в том смысле, что предыдущие исследования продемонстрировали, что их нейронный субстрат лежит в V1 (Awater et al., 2005; Джуниор и др., 1992; Komatsu, 2006 г .; Мацумото и Комацу, 2005 г.). Таким образом, мы интерпретируем наши результаты, что бинокулярное соперничество функционально предшествует заполнению слепых пятен, как подтверждение того, что ранние области зрения, включая V1 или LGN, могут участвовать в разрешении бинокулярных конфликтов. Это согласуется с предыдущими исследованиями, которые показали, что фМРТ BOLD коррелирует с преобладанием бинокулярного соперничества в V1 (Polonsky, Blake, Braun, & Heeger, 2000; F. Tong & Engel, 2001) и LGN (Haynes et al., 2005; Wunderlich et al., 2005), а также данные о сокращении из-за подавления конкуренции последствий, которые, как считается, возникают на ранних стадиях визуальной обработки (Blake, Tadin, Sobel, Raissian, & Chong, 2006; Gilroy & Blake, 2005). . Таким образом, настоящее исследование предлагает LGN как самую раннюю из возможных стадий, которая разрешает конфликты, связанные с глазами. Интересно, что, оценивая функциональный порядок механизмов подавления, Брейтмейер (2015) предложил иерархию бессознательной обработки с бинокулярным соперничеством на самом низком / самом раннем уровне.Наши результаты, основанные на сочетании бинокулярного соперничества с генерирующим механизмом, то есть заполнением слепых пятен, согласуются с этим общим выводом.

Благодарности

Эта работа была частично поддержана грантом NIH (R01EY022727).

Сноски

Заявление издателя: Это PDF-файл неотредактированной рукописи, принятой к публикации. В качестве услуги для наших клиентов мы предоставляем эту раннюю версию рукописи.Рукопись будет подвергнута копирайтингу, верстке и проверке полученного доказательства, прежде чем она будет опубликована в окончательной форме для цитирования. Обратите внимание, что во время производственного процесса могут быть обнаружены ошибки, которые могут повлиять на содержание, и все юридические оговорки, относящиеся к журналу, имеют отношение.

1 Тем не менее, мы отмечаем, что результат разрешения бинокулярного соперничества может потребовать дальнейшей обработки, прежде чем влиять на субъективное восприятие, вероятно, в корковых визуальных областях за пределами V1 (например,г., Ли, Блейк и Хигер, 2007).

Ссылки

  • Awater H, Kerlin JR, Evans KK, Tong F. Кортикальное представление пространства вокруг слепого пятна. Журнал нейрофизиологии. 2005. 94 (5): 3314–3324. https://doi.org/10.1152/jn.01330.2004. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Baek Y, Cha O, Chong SC. Характеристики залитой поверхности в слепой зоне. Исследование зрения. 2012; 58: 33–44. https://doi.org/10.1016/j.visres.2012.01.020. [PubMed] [Google Scholar]
  • Блейк Р.Нейронная теория бинокулярного соперничества. Психологический обзор. 1989. 96 (1): 145–167. https://doi.org/10.1037/0033-295X.96.1.145. [PubMed] [Google Scholar]
  • Блейк Р., Браскамп Дж., Хигер ди-джей. Может ли бинокулярное соперничество выявить нейронные корреляты сознания? Философские труды Королевского общества B: биологические науки. 2014; 369 (1641) 20130211. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Блейк Р., Логотетис Н.К. ВИЗУАЛЬНОЕ СОРЕВНОВАНИЕ. Обзоры природы Неврология. 2002. 3 (1): 13–21.https://doi.org/10.1038/nrn701. [PubMed] [Google Scholar]
  • Блейк Р., Тадин Д., Собель К.В., Раиссиан Т.А., Чонг СК. Сила ранней зрительной адаптации зависит от зрительного восприятия. Труды Национальной академии наук Соединенных Штатов Америки. 2006. 103 (12): 4783–4788. https://doi.org/10.1073/pnas.0509634103. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Brainard DH. Набор инструментов психофизики. Пространственное видение. 1997. 10: 433–436. [PubMed] [Google Scholar]
  • Браскэмп Дж., Блейк Р., Кнапен Т.Незначительная лобно-теменная активность BOLD, сопровождающая незарегистрированные переключения в бистабильном восприятии. Природа Неврологии. 2015; 18 (11): 1672–1678. https://doi.org/10.1038/nn.4130. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Brascamp JW, Naber M. Отслеживание глаз в дихоптических условиях просмотра: практическое решение. Методы исследования поведения. 2016: 1–7. https://doi.org/10.3758/s13428-016-0805-2. [PubMed]
  • Брайтмейер Б.Г. Психофизические методы «ослепления» раскрывают функциональную иерархию бессознательной обработки изображений.Сознание и познание. 2015; 35: 234–250. https://doi.org/10.1016/j.concog.2015.01.012. [PubMed] [Google Scholar]
  • Брайтмейер Б.Г., Коч А., Эгмен Х., Зиглер Р. Функциональные иерархии бессознательной обработки изображений. Исследование зрения. 2008. 48 (14): 1509–1513. https://doi.org/10.1016/j.visres.2008.03.015. [PubMed] [Google Scholar]
  • Кармель Д., Аркаро М., Кастнер С., Хассон У. Как создать и использовать бинокулярное соперничество. Журнал визуализированных экспериментов. 2010; (45) https://doi.org/10.3791/2030. [Бесплатная статья PMC] [PubMed]
  • Чен З., Маус Г.В., Уитни Д., Денисон Р.Н. Заполняющее соперничество: перцепционные изменения при отсутствии конфликта изображений на сетчатке глаза Чен, Маус, Уитни и Денисон. Журнал видения. 2017; 17 (1): 8–8. https://doi.org/10.1167/17.1.8. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Крик Ф, Кох С. Сознание и нейробиология. Кора головного мозга. 1998. 8 (2): 97–107. [PubMed] [Google Scholar]
  • Гилрой Л.А., Блейк Р. Взаимодействие между бинокулярным соперничеством и негативными остаточными изображениями.Текущая биология. 2005. 15 (19): 1740–1744. https://doi.org/10.1016/j.cub.2005.08.045. [PubMed] [Google Scholar]
  • Haynes J-D, Deichmann R, Rees G. Глазоспецифические эффекты бинокулярного соперничества в латеральном коленчатом ядре человека. Природа. 2005. 438 (7067): 496–499. https://doi.org/10.1038/nature04169. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • He S, Davis WL. Заполнение естественного слепого пятна способствует бинокулярному соперничеству. Исследование зрения. 2001. 41 (7): 835–840. https: // doi.org / 10.1016 / S0042-6989 (00) 00315-1. [PubMed] [Google Scholar]
  • Джуниор М.Ф., Роза М.Г., Гаттасс Р., Роча-Миранда CE. Динамическое окружение рецептивных полей в полосатой коре головного мозга приматов: физиологическая основа для завершения восприятия? Труды Национальной академии наук. 1992. 89 (18): 8547–8551. https://doi.org/10.1073/pnas.89.18.8547. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Кляйнер М., Брейнард Д., Пелли Д., Инглинг А., Мюррей Р., Бруссард С. другие. Что нового в Psychtoolbox-3.Восприятие. 2007; 36 (14): 1. [Google Scholar]
  • Komatsu H. Нейронные механизмы перцептивного наполнения. Обзоры природы Неврология. 2006. 7 (3): 220–231. https://doi.org/10.1038/nrn1869. [PubMed] [Google Scholar]
  • Ли С.Х., Блейк Р., Хигер ди-джей. Иерархия корковых ответов, лежащая в основе бинокулярного соперничества. Природа Неврологии. 2007. 10 (8): 1048–1054. https://doi.org/10.1038/nn1939. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Lehky SR. Нестабильная мультивибраторная модель бинокулярного соперничества.Восприятие. 1988. 17 (2): 215–228. [PubMed] [Google Scholar]
  • Леопольд Д.А., Логотетис Н. Изменения активности в ранней зрительной коре головного мозга отражают представления обезьян во время бинокулярного соперничества. Природа. 1996. 379 (6565): 549–553. [PubMed] [Google Scholar]
  • Loftus GR, Masson MEJ. Использование доверительных интервалов в тематических планах. Психономический бюллетень и обзор. 1994; 1 (4): 476–490. https://doi.org/10.3758/BF03210951. [PubMed] [Google Scholar]
  • Логотетис Н.К., Леопольд Д.А., Шейнберг Д.Л.Что такое соперничество при бинокулярном соперничестве? Природа. 1996. 380 (6575): 621–624. https://doi.org/10.1038/380621a0. [PubMed] [Google Scholar]
  • Мацумото М., Комацу Х. Нейронные реакции макаки V1 на стимулы разной длины, представленные в слепой зоне. Журнал нейрофизиологии. 2005. 93 (5): 2374–2387. https://doi.org/10.1152/jn.00811.2004. [PubMed] [Google Scholar]
  • Маус Г.В., Уитни Д. Зависимое от движения заполнение пространственно-временной информации в слепой зоне. PLOS ONE.2016; 11 (4): e0153896. https://doi.org/10.1371/journal.pone.0153896. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Meng M, Ferneyhough E, Tong F. Динамика перцептивного заполнения зрительных фантомов, выявленная бинокулярным соперничеством. Журнал видения. 2007. 7 (13): 8–8. https://doi.org/10.1167/7.13.8. [PubMed] [Google Scholar]
  • Менг М., Ремус Д.А., Тонг Ф. Заполнение зрительных фантомов в человеческом мозгу. Природа Неврологии. 2005. 8 (9): 1248–1254. https://doi.org/10.1038/nn1518. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • O’Shea RP, Parker A, La Rooy D, Alais D.Монокулярное соперничество демонстрирует три отличительных признака бинокулярного соперничества: Доказательства общих процессов. Исследование зрения. 2009. 49 (7): 671–681. https://doi.org/10.1016/j.visres.2009.01.020. [PubMed] [Google Scholar]
  • Пелли Д.Г. Программа VideoToolbox для визуальной психофизики: преобразование чисел в фильмы. Пространственное видение. 1997. 10 (4): 437–442. [PubMed] [Google Scholar]
  • Полонски А., Блейк Р., Браун Дж., Хигер Д. Д.. Активность нейронов в первичной зрительной коре человека коррелирует с восприятием во время бинокулярного соперничества.Природа Неврологии. 2000. 3 (11): 1153–1159. https://doi.org/10.1038/80676. [PubMed] [Google Scholar]
  • Тонг Ф. Конкурирующие теории бинокулярного соперничества: возможное решение. Мозг и разум. 2001. 2 (1): 55–83. https://doi.org/10.1023/A:1017942718744. [Google Scholar]
  • Tong F, Engel SA. Межглазное соперничество выявлено в репрезентации слепого пятна коры головного мозга человека. Природа. 2001; 411 (6834): 195–199. https://doi.org/10.1038/35075583. [PubMed] [Google Scholar]
  • Тонг Ф., Мэн М, Блейк Р.Нейронные основы бинокулярного соперничества. Тенденции в когнитивных науках. 2006. 10 (11): 502–511. https://doi.org/10.1016/j.tics.2006.09.003. [PubMed] [Google Scholar]
  • Ванделл Б.А. Основы видения. Sinauer Associates; 1995. [Google Scholar]
  • Уитстон К. Вклад в физиологию зрения — Часть первая. О некоторых примечательных и ранее не наблюдавшихся явлениях бинокулярного зрения. Философские труды Лондонского королевского общества. 1838; 128: 371–394. [PubMed] [Google Scholar]
  • Уилсон HR.Вычислительные доказательства иерархии соперничества в видении. Труды Национальной академии наук. 2003. 100 (24): 14499–14503. https://doi.

Добавить комментарий

Ваш адрес email не будет опубликован.
