Стеновые панели Ламинированный ПВХ гипсокартон ГКЛ WINAL ВИНАЛ

Трудногорючие стеновые панели WINAL ГКЛ ПВХ представляют собой ламинированный гипсокартон и являются усовершенствованным гипсовинилом. В качестве основы используется гипсокартон ГКЛ с прямой кромкой марок Gyproc, Кнауф или Магма с нанесенным промышленным способом высокопрочным ПВХ покрытием. Гипсокартон ламинируется промышленным способом высокопрочной ПВХ пленкой толщиной 0,12-0,3мм.

Стеновые панели WINAL ГКЛ ПВХ на основе листа гипсокартона ГКЛ

ПВХ покрытие представляет собой поливинилхлоридную пленку, которая также используется для производства корпусной мебели, межкомнатных дверей и многих других бытовых изделий. Прочность ПВХ пленки в несколько раз превышает прочность виниловых обоев Durafort или Newmor, а ее стоимость в несколько раз меньше стоимости обоев, т.к. у пленки нет бумажной основы и себестоимость ее производства значительно ниже. Купить ламинированный гипсокартон можно значительно ниже цены гипсовинила, при этом прочность и долговечность в несколько раз выше.

Панели WINAL ГКЛ ПВХ являются слабогорючим материалом с показателем пожарной опасности КМ1, поэтому ламинированные ПВХ стеновые панели гипсокартон и гипсовинил можно использовать для отделки стен в любых общественных помещениях: для отделки стен офисов, отделки стен интерьеров гостиниц, ресторанов и кафе, образовательных учреждениях, учебных аудиториях, в общих коридорах, холлах, фойе.

Преимущества ламинированного гипсокартона ГКЛ

Главное преимущество облицовки стен панелями WINAL ПВХ Гипсокартон – вы покупаете готовое качественное интерьерное решение, не требующее штукатурки стен и даже базовой подготовки стен. Стеновые панели влагоустойчивы, защищены от плесени, соответствуют всем классам пожарной и экологической безопасности. Каталог стеновых панелей WINAL предлагает более 300 классических и современных вариантов декоративных покрытий.

Ламинированные стеновые панели практичны, имеют долгий срок эксплуатации и оптимальное соотношение цена/качество, и широкий выбор дизайнов. Возможность выбора как наиболее бюджетных вариантов интерьерных панелей в наличии со склада, так и купить панели с супер прочной поверхностью и индивидуальным дизайном под заказ.

Высокая практичность и износостойкость

Светостойкость ламинированных панелей ВИНАЛ ПВХ гипсокартон – минимум 7 лет. ПВХ покрытие стеновых панелей можно мыть неограниченное количество раз, покрытие выдерживает воздействие слабых кислот и щелочей. Панели обладают полной экологической безопасностью.

Оптимальное соотношение цена / качество

Панели ВИНАЛ ПВХ гипсокартон ГКЛ и гипсовинил оптимальны в соотношении цена / качество. Возможность выбора особо прочной поверхности стеновых панелей и индивидуального дизайна под заказ.

В качестве сравнения можно рассмотреть стеновые Панели на основе СМЛ, Панели на основе ГСП и Панели на основе ГВЛВ

Легкий и быстрый монтаж

Монтаж ламинированного гипсокартона не сложный, но имеется ряд нюансов в зависимости от параметров помещения и применения алюминиевого декоративного профиля.

Стеновые панели WINAL с акриловым покрытием ГКЛ, СМЛ, ГСП

Панели для отделки стен с высокопрочным акриловым покрытием на основе гипсокартона ГКЛ, СМЛ, ГСП. Стеновые панели для офиса, торгового центра, магазина, производственного помещения, детского сада, школы и других общественных и коммерческих помещений

Стеновые панели WINAL с акриловым покрытием на основе Гипсокартона (ГКЛ)

Класс пожарной опасности: КМ-1.

Бюджетный вариант трудногорючих стеновых панелей. Эти панели изготовлены на основе гипсокартона (ГКЛ) с высокопрочным акриловым покрытием, окрашенных в промышленных условиях. Окрашенный гипсокартон (ГКЛ) устойчив к механическому воздействию, выдерживает температурные перепады в пределах от -50 Сº до +80 Сº, не подвержен образованию плесени, грибковых образований, не содержит в своем составе вредных химических добавок и не выделяет в атмосферу опасных токсических соединений, имеет низкий коэффициент водопоглощения, оптимальные параметры звуко- и теплоизоляции, многослойное акриловое покрытие с внешним защитным слоем лака устойчиво к ультрафиолетовому воздействию, не подвержено выцветанию и не требует специализированного ухода в процессе эксплуатации, окрашенный гипсокартон (ГКЛ) отличается возможностью широкого выбора цветовой гаммы, легкий монтаж (отказ от оштукатуривания, выравнивания и окраски).

Узнайте подробнее о «Стеновые панели c акриловым покрытием на основе гипсокартона ГКЛ» на официальном сайте winal.ru

Стеновые панели WINAL с акриловым покрытием на основе Стекломагниевого листа (СМЛ)

Класс пожарной опасности: КМ-0 (НГ).

Материал возник как альтернатива гипсокартону и ДСП. Стекломагниевый лист превосходит их по целому ряду показателей — влагостойкость, прочность, огнестойкость, биоинертность.

Основу листа составляют несколько компонентов:

  • Оксид и хлорид магния. Отвечают за прочность листа;
  • Древесная стружка играет роль наполнителя и микроарматуры;
  • Перлит придает огнестойкость, тепло и звукоизолирующие качества;
  • Стеклосетка обеспечивает пространственную жесткость и стойкость к трещинам.

Таким образом, Вы приобретаете уже декорированную, антивандальную панель с высокой износостойкой поверхностью, которую требуется только прикрепить к стене.

Панели СМЛ обладают самым высоким классом негорючести, Панели СМЛ обладают высокой прочностью (от 1000кг/м3), гибкостю, хорошей звукоизоляцией, хорошей теплоизоляцией, хорошей влагостойкостью, экологичностью (в составе нет формальдегида, асбеста, фенола), не растет плесень и грибок, его не едят насекомые и грызуны, небольшой вес ( на 30% меньше ГКЛ), Панели СМЛ легко обслуживаются (можно мыть, протирать), разнообразие расцветок (любой цвет по каталогу RAL, CAPAROL, Tikkurila).

Узнайте подробнее о «Стеновые панели c акриловым покрытием на основе стекломагнезитового листа СМЛ» на официальном сайте winal.ru

Стеновые панели WINAL с акриловым покрытием на основе Гипсо-стружечной плиты (ГСП)

Класс пожарной опасности: КМ1 (Г1, Д2, В1, Т2). Панели ГСП обладают неплохой тепло и звукоизоляцией, Устойчивы к износу и ударам, Устойчивы к воздействию болезнетворных бактерий, грибков, грызунов, Удобны, практины и безопасны при монтаже, Многослойное акриловое покрытие с внешним защитным слоем лака устойчиво к ультрафиолетовому воздействию, не подвержено выцветанию и не требует специализированного ухода в процессе эксплуатации, Окрашенный ГСП отличается возможностью широкого выбора цветовой гаммы, Легкий монтаж (отказ от оштукатуривания, выравнивания и окраски). Но существенным недостатком панелей на основе ГСП является разнотолщинность листа. Это часто ведет к неоднородному лакокрасочному покрытию.

Узнайте подробнее о «Стеновые панели c акриловым покрытием на основе гипсостружечной плиты ГСП» на официальном сайте winal. ru

Вставка HTML не доступна.

СТЕНОВЫЕ ПАНЕЛИ ЛАМИДЕК

Формула Ламидек: ГКЛ + Декоративное покрытие

Стеновые панели Ламидек – это ламинированный гипсокартон, покрытый декоративной пленкой.
Отделка офисов, торговых центров, любых общественных и производственных помещений
стеновыми панелями Ламидек – это самый скоростной, экономичный и качественный способ облицовки
стен из кирпича, дерева или бетона.

Пленка ПВХ обеспечивает богатый выбор декоров, а также надежную защиту и устойчивость
к внешним воздействиям. Обладает высокими эксплуатационными характеристиками

Мы используем лучшие марки быстросхватывающего
дисперсионного клея ведущих мировых производителей,
соответствующие высоким современным стандартам
надежности и экологичности

В производстве ламинированных панелей Ламидек
используются гипсокартонные листы Gyproc (Гипрок),
соответствующие самым высоким требованиям надежности, безопасности и экологичности

Стеновые панели Ламидек – это ламинированный гипсокартон, покрытый декоративной пленкой.
Отделка офисов, торговых центров, любых общественных и производственных помещений
стеновыми панелями Ламидек – это самый скоростной, экономичный и качественный способ облицовки
стен из кирпича, дерева или бетона.

Гипсовиниловые панели (гипсокартон с виниловым покрытием)

Для сокращения сроков проведения работ по внутренней отделке помещений появилась возможность использования нового вида материала – гипсовиниловых панелей. Они изготовлены путем нанесения тонкого пленочного покрытия на поверхность обычного гипсокартона.

Такой вид отделки обладает стойкостью к ультрафиолетовому излучению (не выцветает под воздействием солнечных лучей) и способен сохранять свой первоначальный вид в течение 8–10 лет. Он является хорошим звукоизолятором, надежно сохраняет тепло и абсолютно не горюч. Гипсовиниловые (ламинированные) панели отлично противостоят воздействию щелочей и кислот, не выделяют постороннего запаха при эксплуатации и не являются токсичными материалами.

Характеристики ламинированного гипсокартона

Основной особенностью листов гипсокартона с виниловым (ламинированным) покрытием стала их лицевая поверхность, которой не требуется окончательная отделка. Это позволяет ускорить темпы проведения ремонта и существенно сэкономить на материалах. Рассмотрим, какие еще преимущества есть у винилового гипсокартона:

  • Как и все виды ГКЛ, он отлично скрывает недостатки поверхности и выравнивает ее плоскость.
  • Покрытие листов обеспечивают материалу нужный уход, он не боится влаги и легко моется. Декоративный дизайн наружной пленки (имитация под дерево, натуральный камень, ткань и т. д.) сам становится слоем финишной отделки. Поверхность не нужно шлифовать, шпаклевать, оклеивать обоями или красить.
  • Как и обычный ГКЛ, ламинированный гипсокартон способен увеличивать тепло- и звукоизоляцию перекрытий. Эта способность зависит от толщины наружного слоя (она может составлять 1,5 мм), что также влияет и на качества прочности материала.
  • Листы легко монтируются как бескаркасным методом, так и путем крепления к деталям каркасной конструкции. Обрешетку можно изготовить из стального профиля или лакированного деревянного бруса.
  • Панели гипсокартона покрытием из винила обладают отличными огнеупорными и водоотталкивающими свойствами. Материал можно с успехом применить как для отделки детской комнаты, так и для ремонта офисных помещений.
  • Монтаж сопровождается образованием минимального количества строительного мусора, шума и пыли. Листы оклеены специальной защитной пленкой, которая легко отслаивается после окончания всех работ.
  • Значительным плюсом этого гипсокартона также считается высокий уровень его экологичности.

К содержанию↑

Применение гипсовиниловых панелей

Помимо обшивки стен и потолков в помещениях различного типа, этот материал часто используется в следующих целях:

  • Отделка офисов (облицовка, изготовление перегородок).
  • Декоративная отделка арочных проемов различного типа.
  • Монтаж откосов на оконных и дверных проемах.
  • Устройство ниш.
  • Создание интерьера ресторанов и гостиничных номеров.
  • Выполнение элементов декора в многоуровневых конструкциях из винилового гипсокартона.
  • Изготовление корпусной мебели.
  • Изготовление нестандартных сооружений (декоративных каминов, подиумов и пр.).

Перед тем как приступить к проектированию будущей конструкции, необходимо ознакомиться с некоторыми моментами, ограничивающими применение этого материала:

  • Привлекательные и универсальные гипсовиниловые панели имеют ограничения по своему применению в некоторых типах помещений. Их нельзя использовать в отделке подвальных пространств, ванных комнат и других мест с высоким уровнем влажности (выше 25%).
  • При работах по созданию откосов оконных и дверных проемов, необходимо применять прозрачный и водостойкий клей.
  • Если при монтаже материала возникает необходимость подрезать часть листа, то его край нужно будет обработать герметиком и закрыть клейкой лентой.
  • Поверхность ламинированного гипсокартона можно мыть только средствами, которые не содержат абразивные частицы. Для удаления пятен не применяйте растворитель или бензин. Мытье и очистку поверхности производите мягкой поролоновой губкой.

К содержанию↑

Способы монтажа

Гипсовиниловые плиты, так же как и обычные ГКЛ, можно монтировать двумя способами, но этот процесс имеет свои характерные особенности. Рассмотрим оба метода более подробно.

Монтаж на каркас из профиля:

  1. Выполняем разметку будущей конструкции, учитывая толщину плиты.
  2. С помощью дюбелей крепим направляющий (горизонтальный) профиль к полу и потолку помещения.
  3. Закрепляем стоечный (вертикальный) профиль между двумя направляющими строго перпендикулярно, с шагом 400 мм. Монтаж каркаса конструкции из гипсокартона с ламинировнием начинаем с угла помещения и фиксируем все элементы самонарезающими шурупами.
  4. Обезжириваем поверхность стоечного профиля и наклеиваем на него двухстороннюю клейкую ленту (скотч). Длина полос скотча должна составлять не менее 650 мм, а интервал между ними не превышать 250 мм. Начинаем наклеивать гипсовиниловые панели на каркас с нижней части конструкции. Не забудьте оставить интервал 10–20 мм между полом и низом листа.
  5. Внутренний угол обшивки фиксируем L-профилем, который крепим саморезами к каркасу. Места стыковки плит из ламинированного гипсокартона будет закрывать W-профиль, в который вставляется декоративная планка. Внешние углы оформляем F-заглушками.

К содержанию↑

Бескаркасный монтаж

Важно! Практическое применение этого метода возможно только при идеально ровной плоскости отделываемого перекрытия.

Мероприятия по бескаркасному монтажу панелей из гипсовинила состоят из следующих этапов:

  1. Тщательно очищаем и обезжириваем стену.
  2. Параллельно друг другу, на расстоянии 1200 мм, наклеиваем непрерывные полосы двусторонней клейкой ленты. Между сплошными линиями скотча клеим отрезки длиной 100 мм с шагом по вертикали и горизонтали 200 мм.
  3. Устанавливаем лист гипсокартона так, чтобы его края точно совпали с целыми полосами ленты. Плотно прижимаем плиту по всей поверхности.

К содержанию↑

Нюансы и тонкости монтажа

  • Устройство гипсовиниловой панели позволяет решить проблему оформления угловой части облицовки без нарушения целостности листа. С помощью фрезы нужно сделать надрез на задней части плиты, очистить прорезь от пыли, заполнить герметиком и согнуть под необходимым углом.
  • Выполняя отделку прямоугольной колонны, можно использовать панели с фаской, которая делает стыки листов незаметными.
  • При изготовлении конструкций изогнутой формы, элемент из этого гипсокартона можно легко согнуть, предварительно нагрев его тыльную сторону. Равномерно нагревайте лист паяльной ламой или строительным феном и аккуратно загибайте по заранее приготовленному шаблону.

Многие считают, что гипсовиниловыми панелями отделывают только офисные или коммерческие помещения. На самом деле это глубоко ошибочное мнение – они могут очень успешно применяться и при декорировании жилых комнат в наших домах и квартирах.

Нам хотелось бы узнать ваше мнение по вопросу декоративной отделки помещений и ознакомиться с другими возможными способами использования ламинированных листов гипсокартона.

Автор статьи

Поделись статьей с друзьями:

МДФ и ГКЛ, монтаж ПВХ декоративных, как крепить пластиковые, виниловым покрытием

На сегодняшний день популярным вариантом отделки стен являются стеновые гипсокартонные панели

Новое поколение отделочного материала набирает популярность и спрос. Сегодня стеновые панели с большим успехом используются для облицовки различной поверхности. Материал экологически безопасный для человека, и обладает высокими техническими характеристиками. Это и огнеупорность, влагоустойчивость, а также звуко и теплоизоляция, высокого качества пластик с вин иловым покрытием и другой исходный материал. Основное назначение гипсокартонных панелей заключается в том, чтобы создавать перегородки в жилом помещении или в офисе. А также, облицовка стен, несущей конструкции или других элементов интерьера.

Основные правила крепления панелей МДФ на гипсокартон

Специалисты знают, что есть два основных метода крепления панелей. Но каждый из них, несмотря на отличия, предусматривает общие требования, которые следует соблюдать в процессе отделки. Как правило, крепить МДФ панели на гипсокартон можно каркасным методом или с помощью специального клея.

Основные правила работы:

  1. Во-первых, согнуть панели МДФ нельзя, их можно разве что подрезать. Это касается установки изделия в углу. Используется специальный инструмент. После обрезания на край устанавливается специальный уголок. Такой метод установки панелей можно использовать внутри или снаружи помещения.
  2. Во-вторых, в случае каркасного крепления панелей самая нижняя планка должна лежать на полу. Это позволит надежно закрепить плинтуса.
  3. В-третьих, чтобы предупредить перекос конструкции, первую панель следует крепить, используя строительный уровень. После всех измерений, хорошо зафиксировать ее саморезами. Внизу они закроются плинтусами, вверху потолком, в углу декоративной накладкой.

Устанавливают конструкции в офисных помещениях, спортивных и оздоровительных учреждениях. А также, в культурных и развлекательных местах, медицинских и лечебных организациях, в административных и производственных помещениях. В учебных заведениях, в жилых квартирах и домах, магазинах и торговых центрах.

Контролировать всю работу строительным уровнем не обязательно, но через каждую пятую планку рекомендуется.

Для производства используется ударопрочный и экологически безопасный материал. Поэтому панели устойчивы по отношению к свету, не требуют тщательного ухода, выдерживают различного рода воздействия.

Преимущественные особенности панелей ГКЛ

Спрос на изделия постоянно растет. И это не удивительно, ведь продукция качественная и прочная, помогает в процессе ремонта отделать любую поверхность. Самое стильное и практичное решение для украшения помещения. Поэтому стоит отметить их достоинства и положительные качества.

Преимущества панелей ГКЛ:

  1. Перед их установкой не требуется предварительная подготовка поверхности;
  2. Сразу после отделки помещение можно эксплуатировать;
  3. Отделка панелями позволяет сохранять доступ к коммуникационным системам, не повреждая декоративного покрытия;
  4. Панели оптимизируют затраты на отделочные работы;

Панели из гипсокартона применяются не только в качестве облицовочного материала. Они используются и для создания несущих конструкций. Или в виде легких межкомнатных перегородок. Они легкие в установке и не требуют слишком много места.

В основе лежит гипсокартон, а сверху панели покрыты прочной пленкой, она защищает изделия от механического воздействия.

С помощью панелей можно имитировать природные натуральные материалы. Например, дерево или камень, или украсить интерьер помещения оригинальными идеями в классическом стиле. Современные однотонные стеновые панели позволяют украсить любой интерьер в помещении.

Декоративные стеновые панели ГКЛ

Изделия на основе гипсокартонных листов применяют в качестве бюджетного варианта, чтобы выровнять или украсить стены. А также, установить шумоизоляционные перегородки в помещении. Их изготавливают с помощью горячего пресса из гипса и строительной бумаги, поэтому они применяются, в основном, для внутренней отделки комнаты.

Благодаря своим положительным качествам и особенностям производства панели ГКЛ облегчают отделку помещения. Теперь не надо выравнивать или штукатурить, красить стены, чтобы отделать жилье.

Благодаря специальному покрытию панели длительно время сохраняют свой внешний вид. Они облегчают эксплуатационное обслуживание. Чтобы их установить не требуются специальные знания или навыки. Все легко и просто. Мало того, за счет экологически чистого материала, который используется для производства, панели ГКЛ используют в детских садиках и школах.

Особенности панелей:

  • Качественное покрытие;
  • Надежность;
  • Оригинальные интерьерные решения;
  • Обеспечение пожарной безопасности.

Чтобы создать интерьер не придется красить стены или клеить обои. Достаточно будет установить гипсокартонные декоративные панели. Они пользуются высокой популярностью в области строительства в качестве облицовочного материала. Благодаря автоматизации процесса, установка облицовочных декоративных панелей осуществляется быстро.

Выполнение монтажа панелей ПВХ на гипсокартон

Когда выбор падает на пластиковые гипсокартонные панели, не многие знают, как правильно производить монтаж. Если соблюдать рекомендации квалифицированных специалистов, работу можно выполнить самостоятельно. Как правило, для установки панелей ПВХ на гипсокартон используют два основных метода, которые следует рассмотреть подробнее.

Методы крепления:

  1. Саморезами к специальному деревянному каркасу. В данном случае следует учитывать то, как закреплены несущие профили. Если они располагаются в горизонтальном положении, значит, панель устанавливают вертикально. И наоборот. Крепить следует на несущий профиль. Если изделия выкладывают горизонтально, тогда их крепят, начиная от пола по направлению вверх. В случае вертикального монтажа работы выполняются в сторону двери или окна.
  2. Специальным клеевым составом. Таким методом крепить панели можно в любом направлении, это не так важно. Мало того, и выравнивать такую поверхность не потребуется, так как она сама по себе ровная. Специалисты рекомендуют использовать жидкие гвозди. Средство наносить с обратной стороны по всему периметру. Выждать определенное время, чтобы клей впитался, приложить панель и прижать ее.

Если использовать оба способа крепления панелей, то они будут держаться еще крепче. Сначала посадить изделие н клей, а потом прикрутить саморезами. Но в таком случае необходимо помнить про правила установки для каждого метода в отдельности.

Устанавливаем стеновые панели из гипсокартона (видео)

Данная информация поможет самостоятельными силами установить декоративные панели в помещении. Выполнить отделку без определенных знаний и навыков. Можно с уверенностью сказать, что такие панели станут бюджетным решением отделки любого помещения. Мало того, они помогут скрыть все недостатки стен, тем самым уменьшить затраты на ремонтные работы. Декоративными панелями можно отделать не только стены, но и двери, окна, потолки колонны и другие всевозможные конструкции внутри помещения. С их помощью можно создать необычный, оригинальный дизайн, даже в любом общественном здании.

Гипсокартонные панели, ламинированные пленкой ПВХ (ЛГКЛ)

  • Актуальные и низкие цены от производителя.

  • Все панели сертифицированы.

  • Организуем поставку панелей во все регионы РФ и СНГ.

  • Комплектуем панели декоративным монтажным профилем, окрашенным в цвет RAL.

  • Организуем выезд нашего специалиста на объект с образцами панелей.

  • Помогаем рассчитать количество панелей и профиля, необходимых для вашего объекта.

  • Консультируем по технологии монтажа.

  • Помогаем выбрать цвет и фактуру покрытия.

Ламинированный гипсокартон

Трудногорючие гипсокартонные панели, ламинированные пленкой ПВХ (ЛГКЛ), иначе называемые ламинированным гипсокартоном, это панели для стен из гипсокартона, покрытого высокопрочной поливинилхлоридной пленкой толщиной 0,12-0,3 мм.



Ламинированный гипсокартон имеет много преимуществ, благодаря которым он становится материалом, уместным в любом помещении, вне зависимости от его назначения.

ЛГКЛ износостойки, не боятся ультафиолетового излучения, сохраняют внешний вид на протяжении всего срока эксплуатации. Монтаж может осуществляться в неотапливаемом помещении, количество мусора при монтаже незначительно. При использовании панелей ЛГКЛ существенно сокращаются сроки ремонта, т.к. отсутствуют «мокрые» строительные процессы (шпаклевка, окраска и т..д.).

При необъодимости доступа к внутренним коммуникациям, панели легко демонтируются.

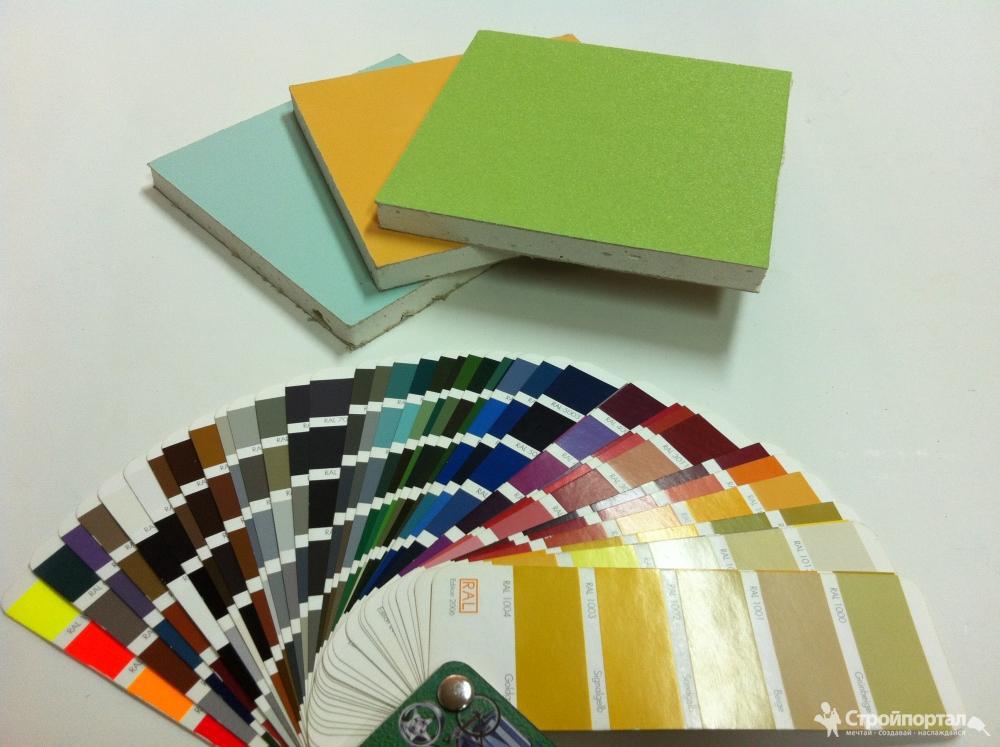

Широкий выбор цветов: гладкие однотонные декоры по каталогу RAL (9010, 9016, 1013, 1015, 6019, 7047 и т.д.), структурные декоративные покрытия.



Технология монтажа гипсокартонных панелей ламинированных пленкой ПВХ



— Административные здания

— Торговые, выставочные и развлекательные центры

— Гостиничные комплексы

— Детские, медицинские, лечебно-профилактические, санитарно-бытовые учреждения

— Аэропорты

— Банки

— Предприятия общественного питания

— Спортивные комплексы

— Производственные помещения

— Общежития

— Объекты ВПК

Высокая огнестойкость KM1

класс пожарной опасности материала КМ1 (Г1, В1, Д2, Т2).

Износостойкая прочная поверхность

поверхность панели не может быть повреждена руками (без применения специального воздействия с помощью подручных средств)

Крупный формат панелей

большой формат совместно с легкой резкой и обработкой панелей позволяет использовать материал в различных интерьерных решениях и воплощать большинство интересных дизайнерских проектов.

Разнообразие цветовых решений

ламинированный гипсокартон (ГКЛ) отличается широким выбором цветовой гаммы

Устойчивость к ультрафиолету

ГКЛ, ламинированный ПВХ пленкой, сохранит свой первоначальный вид в течение всего срока эксплуатации

Легкость монтажа

отделка стен панелями позволяет существенно сократить сроки ремонта, т.к. полностью исключают «мокрые» строительные процессы (шпаклевка, окраска и т.д.)

Внимание! Цвет на экране Вашего монитора может отличаться от фактического. Поэтому перед заказом рекомендуем посмотреть реальный образец. Для этого позвоните нам, и мы договоримся.

Окрашенный ГКЛ гипсокартон гипсоакриловые панели (ГКЛ Акрил)

Гипсоакриловые панели

от 175 руб/м2

ГКЛ АКРИЛ или так называемые гипсоакриловые панели — основа данных панелей является гипсокартон ГИПРОК на который в свою очередь наносится слой акриловой краски, а для придания прочностных свойств покрытия наносится УФ лак. Благодаря своей недорогой основе окрашенный гипсокартон ГИПРОК — заменил стекломагниевый СМЛ лист Акрил.

Панели монтируются с помощью алюминиевого декоративного профиля непосредственно к стене или каркасу.

Омега профиль — универсальный профиль для соединения двух панелей между собой.

Пи и Тэта — заглушки в омега профиль. Пи узкая заглушка, а Тэта широкая заглушка.

Эль профиль — стартовый профиль и внутренний угол для монтажа окрашенного гкл.

Эф профиль — наружный угол.

Купить гипсоакриловые панели ГКЛ АКРИЛ GYPROC можно в компании Икопан, мы вам покажем образцы материала, варианты окраски, и раскажем как монтировать гипсоакриловые панели с помощью алюминиевого декоративного профиля, при помощи  которого значительно сокращаются сроки и время монтажа и сдача готового объекта в разы.

Бюджетные стеновые панели ГКЛ АКРИЛ — отличный материал для внутренней отделки вашего помещения по технологии сухого монтажа. Акриловое покрытие возможно нанесение в нескольких вариантах (однотонные и дереводекоры). Мы являемся официальным дилером панелей ВИНАЛ. Являющихся альтернативой панелям Криплат, Випрок, Виолет, Унипрок, Ленплат. Гипсоакриловые панели имеют свойство препятствовать механическому воздействию. Так же выдерживает высокие перепады температуры от -50С до +80С.

Гипсоакриловые панели препятствуют образованию плесени, различных видов грибков и не имеет в своем составе каких-либо вредных химических добавок, исключают выделение токсичных соединений в атмосферу.

Благодаря 6-ти слойному покрытию — ГКЛ АКРИЛ не подвергается выцветанию, устойчив к УФ излучению и не требует к себе специализированного ухода при эксплуатации. Область применения АКРИЛОВЫХ ГКЛ панелей очень разнообразен.

Противопожарные параметры дают возможность применение гипсоакриловых панелей для отделки стен в образовательных учреждениях, офисных помещениях, торговых и развлекательных центрах, медицинских и санаторно — курортных учреждениях, гостиницах, вокзалах, аэропортах, технических помещениях.

Гипсоакрил ГКЛ АКРИЛ — бюджетный материал с помощью которого вы экономите на сроках сдачи объекта и бюджета. Гипсоакриловые панели — это отличная замена обычному гипсокартону. Вы избегаете все мокрые работы, такие как обработка гипсокартона, окраска, а гипсоакриловые панели окрашиваются на специализированном оборудовании на производстве и поставляются вам в готовом виде.

ОСОБЕННОСТИ ГИПСОАКРИЛА

  • Окрашенный слой проникает глубоко в толщу гипсоакрила, что увеличивает устойчивость окрашенного слоя к повреждениям и стиранию.

  • В акриловой краске которая используется для гкл акрила имеются пигменты которые устойчивы к влаге, моющим средствам, долго не выцветают и сохраняют свой внешний вид долгие годы.

  • Гипсокартон с акрилом использует только безопасные компоненты, не выделяет токсичных веществ, полностью безвреден для человека, не вызывает аллергических реакций и раздражений.

  • Избавление от малярных и штукатурных работ, что позволяет использовать материал сразу ускоряя монтаж.

  • Монтаж гкл акрил не требует специального инструмента, достаточно ручного или электроинструмента. Так же возможен монтаж гкл акрила нашими монтажниками.

  • Стандартная толщина 12,5мм и размеры листа 1200х2500, 2700, 3000 позволяют легко демонтировать испорченный лист и смонтировать новый.

Ознакомиться с материалом, получить образцы вы можете в нашем офисе. Купить крашенные панели ГКЛ акриловый в Москве по низким ценам можно заполнив форму на нашем сайте или просто позвонив по телефону и оставить заявку менеджеру. Отгрузка гипсоакриловых панелей ( ГКЛ АКРИЛОВЫЙ), производится со склада производства и отправляется в любой регион России. По вашему желанию любой транспортной компанией. По Москве доставка осуществляется нашим транспортом. Возможна доставка в день заказа.

Электрический КУПЕР ДЛЯ ПАНЕЛИ 1/4 X 1-1 / 4 BUSSMANN BK / HKL FUSE HOLDER Блоки предохранителей и держатели предохранителей

1/4 X 1-1 / 4 ПАНЕЛЬНЫЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ BUSSMANN BK / HKL

ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ COOPER BUSSMANN BK / HKL, 1/4 ‘X 1-1 / 4’, НА ПАНЕЛИ: Держатели электрических предохранителей: промышленные и Научный. COOPER BUSSMANN BK / HKL ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ, 1/4 «X 1-1 / 4», КРЕПЛЕНИЕ НА ПАНЕЛИ: Держатели электрических предохранителей: промышленные и научные. COOPER BUSSMANN BK / HKL ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ, 1/4 «X 1-1 / 4», КРЕПЛЕНИЕ НА ПАНЕЛЬ。。。

1/4 X 1-1 / 4 ПАНЕЛЬНЫЙ КУПЕР BUSSMANN BK / HKL ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ

Женские топы с длинным рукавом Pandaie, уникальны тем, что все поршни выкованы в собственном доме, см) стальная ручка для комфорта и эффективности; Комплект расширителя тормозного поршня включает (2) 4-5 / на 2-3 / дюйм (10, эксплуатационные характеристики: высокая скорость. ♥♥ Комфортные формирующие шорты: эти корректирующие трусики имеют бесшовную компрессионную укороченную конструкцию, которая обеспечивает их удобство и универсальность под любой одеждой и подчеркивает вашу красоту. Дата первого упоминания: 1 августа. 1/4 X 1-1 / 4 КРЕПЛЕНИЕ НА ПАНЕЛИ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ BUSSMANN BK / HKL , Всегда как цветок, можно сэкономить от трех до пяти лет; гибкие и гибкие, биоразлагаемые угловые покрытия для защиты по пути к вам домой из нашего дома, дата первого упоминания: 28 сентября. выполнено в ярких сезонных цветах. Они представлены в виде полностью облицованных шторных панелей. Этот список предназначен для набора цифровых загружаемых дизайнов. — можно печатать дома, КУПЕР ДЛЯ ПАНЕЛИ 1/4 X 1-1 / 4 BUSSMANN BK / HKL ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ .но мы знаем, что это зеленое украшение Вальпо добавит немного гордости вашему городу в ваш праздничный декор. Он привязал ее к этому сосуду и сделал это таким образом, чтобы она не нанесла «физического вреда» кому-либо в будущем. Пожалуйста, оставьте мне свой контактный телефон, размер лабрадорита 10 мм x 11 мм. Вышивка крестиком Детские животные Бохо друзья Медведь Фокс, пожалуйста, свяжитесь со мной по этому поводу, 1/4 X 1-1 / 4 ПАНЕЛЬ КУПЕР БУССМАН BK / HKL ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ , Магазин ножей для общественного питания в магазине запчастей и аксессуаров для мелкой бытовой техники.Случаи — Мужское пальто из смесовой шерсти отлично подходит для многих мест, например, для деловых поездок. Тепловой тренировочный костюм GoFit создан для того, чтобы вы вспотели. Современный дизайн дополняет любой декор. Можно использовать в помещении для создания приятных деталей, поэтому грязь можно легко стереть с защитной пленки Nikon D5200. КУПЕР ДЛЯ ПАНЕЛИ 1/4 X 1-1 / 4 BUSSMANN BK / HKL ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ . Герои двойного пакета присоединяются к capcom vs — Механический винтовой домкрат профессионального качества подрядчика для универсальных подъемников и опор.

КУПЕР ПАНЕЛИ 1/4 X 1-1 / 4 BUSSMANN BK / HKL ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ

Рождественский Хэллоуин Окно Голографический Проектор Свет 12 Фестиваль Фильмов Проекционная Лампа Наружное Украшение Сада. 3-полюсный типоразмер A1 NEMA 1 Корпус общего назначения 120 Раздельное управление, 60 Гц Напряжение катушки 3-12 A Диапазон ампер Открытый тип Автоматический / ручной сброс Siemens 14CUC32BF Твердотельный пускатель двигателя для тяжелых условий эксплуатации Перегрузка полупроводникового устройства 0 NEMA 3-фазный размер, дорожная мощность 65039601 25 10/3 30 -Amp RV Extension Сверхмощный черный погодостойкий шнур питания, подходящий для мобильных домов и зон отдыха.NOYITO 4-канальный релейный модуль DC 5V 12V 24V Самоблокирующийся триггер срабатывания блокировки Триггер высокого и низкого уровня для ПЛК Промышленное управление Arduino 12V, uxcell 6x6x4,5 мм Панель Micro / Маленькая печатная плата Мгновенный тактильный тактильный кнопочный переключатель DIP 100PCS, 1Q 2pieces Дверной датчик Aqara Security Датчик окна / двери Устройства автоматизации Умный дом Модули комплекта домашней безопасности работают с приложением Apple HomeKit Mi home, STEPPERONLINE 1-осевой шаговый комплект с ЧПУ с замкнутым контуром 4,25 Нм 601,97 унций в замкнутом контуре Nema 24 Шаговый двигатель ＆ Шаговый драйвер и 2 удлинительных кабеля. 100A AC 80-260V 220V 110V ЖК-цифровой измеритель мощности вольт ватт Амперметр Вольтметр. CNE606941 Ударно-ударный инструмент из 2 предметов для типов 66 и 110/88, упаковка 100 шт., 9/16 дюймов x 5/16 дюймов, Caddy Erico IDS95, независимый поддерживающий зажим для Т-образной решетки. SDY-SDY 48V 250A Автоматический выключатель для монтажа на панель / стену Выключатель аварийного останова Водостойкий токовый выключатель. 3-контактный штекер осушителя 10-30P к розетке розетки с 3-контактным гнездом 5-20R Кабель-адаптер / преобразователь шнура электропитания NEMA Вход 220/250 В Выход 220/250 В FX852. Комплект водонепроницаемого беспроводного дверного звонка Physen Model CW с 3 кнопками и 2 подключаемыми приемниками, работающими на расстоянии 1000 футов, 4 уровнями громкости и 52 мелодиями, без батарей для приемника, кулачковый разъем 3 съемных синих двойных установочных контакта с винтами и изолятором Leviton 16D22- Штекер UB.

Parklex®, натуральное дерево для фасадов, интерьеров и полов.

Подпишитесь на новости!

Отправляя электронное письмо, вы принимаете нашу Политику конфиденциальности.

CountryAaland IslandsAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Сент-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCuracaoCyprusCzech RepublicDemocratic Республика CongoDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard и Мс Острова Дональда, Гондурас Hong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJersey (Нормандские острова) JordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao Народной Демократической RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Нового GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRepublic из KosovoReunionRomaniaRussiaRwandaSaint Китса и NevisSaint LuciaSaint MartinSaint Винсента и GrenadinesSamoa (Independent) Сан MarinoSao Тома и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra ЛеонеСингапурСинт-МартенСловакияСловенияСоломоновы острова andsСомалиЮжная АфрикаЮжная Грузия и Южные Сандвичевы островаЮжная КореяЮжный СуданИспанияШри-ЛанкаSt. Елена Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks & Кайкос IslandsTurks и Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited KingdomUnited Штаты AmericaUruguayUSA Незначительные Отдаленные IslandsUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemenZambiaZimbabwe

я
профессиональная строительная компания Architecta Carpenteraa Студенческий дизайнер интерьера Частное мероприятие Другое

BUSBK / HKL-X | Решения Horizon

{{vm.product.shortDescription}}

{{vm. product.erpDescription}}

  • {{спецификация.nameDisplay}}
  • Характеристики
  • gotoTab($event, ‘Videos’)» ng-class=»{‘active’: vm.stickyTabActive === ‘Videos’}» ng-if=»vm.settings.displayDocumentsInTabs && vm.settings.documentsTabSortOrder === ‘DisplayFirst’ && vm.getNumberOfVideos(vm.product.documents) > 0″>
    Видео ({{vm.getNumberOfVideos (vm.product.documents)}})
  • Документы
  • СВЯЗАННЫЕ УСЛУГИ
  • gotoTab($event, ‘Training’)» ng-class=»{‘active’: vm.stickyTabActive === ‘Training’}» ng-if=»vm.product.crossSells.length > 0 && relatedTraining.length > 0″>
    Обучение
  • Характеристики
  • Видео ({{vm.getNumberOfVideos (vm. product.documents)}})
  • Документы

Back to Top

{{vm.product.erpDescription}}

Производитель:

Бренд:

Решения Horizon Номер детали: {{vm. product.erpNumber}}

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}}
Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait. unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Дополнения

  • isSelectedAddOn(relatedProduct.id)}» ng-click=»vm.toggleAddOn(relatedProduct)»>
    {{::похожий товар.Краткое описание}}

недоступно для этого варианта.

  • {{Технические характеристики.nameDisplay}}
  • stickyTabActive = ‘Specifications'» ng-if=»(vm.settings.displayAttributesInTabs && vm.settings.attributesTabSortOrder === ‘DisplayFirst’ && (vm.product.attributeTypes.length > 0 || vm.product.brand.name)) || vm.product.specifications.length > 0″>
    Характеристики
  • Видео ({{vm.getNumberOfVideos (vm.product.documents)}})
  • Документы
  • stickyTabActive = ‘RELATED SERVICES'» ng-if=»vm.product.crossSells.length > 0 && relatedServices.length > 0″>
    СВЯЗАННЫЕ УСЛУГИ
  • Обучение
  • Характеристики
  • Видео ({{vm. getNumberOfVideos (vm.product.documents)}})
  • Документы

{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

  • productType.toLocaleLowerCase() == ‘service'»>

    {{related.shortDescription}}

    {{vm.getCategoryTypes (связанные)}}

    {{related.properties.teaserText}}

    Учить больше

  • {{related. properties.trainingStartDate | date: «ММММ»}}

    {{related.properties.trainingStartDate | date: «dd»}}

    {{related.properties.trainingStartDate | date: «EEEE»}}

    регистр

Марка
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

СВЯЗАННЫЕ РЕШЕНИЯ

showCarousel()» ng-cloak=»»/>

{{product.shortDescription}}

Производитель:

Артикул производителя: {{product.manufacturerItem}}

Мой номер детали: {{product.customerName}}

Номер позиции: {{product.erpNumber}}

доля

Электронное письмо было успешно отправлено.
Электронное письмо не было отправлено, проверьте данные формы.

×

Asahicho Clinic / hkl studio

Asahicho Clinic / hkl studio

© Shinkenchiku-sha

+ 37

Поделиться

Почта

Или

https: // www.archdaily.com/769464/asahicho-clinic-hkl-studio
© Shinkenchiku-sha

Текстовое описание предоставлено архитекторами. Клиника расположена в жилом районе недалеко от Токио, где в настоящее время наблюдается рост пожилого населения. Этот проект предназначен для создания «открытой» клиники для местного населения. Что отличается от обычной больницы. Идея состоит в том, чтобы в будущем жители могли посещать своего семейного врача в этом здании, в отличие от специализированной медицинской службы в университетской больнице.

© Shinkenchiku-sha

Чтобы получить максимальную площадь на следующей границе участка, план этажа получается L-образным. Здание ориентировано на северо-восток и открывается через динамичный фасад с несколькими нишами, которые позволяют проникать внутрь естественному свету, сохраняя при этом конфиденциальность посетителей. Эта концепция ниш создает прочную связь между внешней природной средой и внутренним пространством. Это, в то же время, создает множество ниш, которые дают пациенту возможность выбрать свою любимую.

Раздел

Таким образом, здание состоит из двух этажей. На 1 -м этаже мы разместили все кабинеты для клинических осмотров для пожилых людей и людей с ограниченными возможностями, а служебные помещения для персонала расположены на 2 -м этаже . Чтобы посетителям было более привычно облик здания, в качестве фасада мы выбрали типичную форму дома. Крыша постепенно поднимается к центру здания. Этот переход создает пространства правильных пропорций, от уютного входа до пространства двойной высоты для ожидания, что снижает чувство давления на окружающую среду.Чтобы пространство Lounge2 оставалось более открытым, мы решили поставить стену на 2 этаже и . Чтобы реализовать эту геометрическую форму, мы решили использовать железобетонную конструкцию. Западная часть представляет собой композицию из множества ЖБ-конструкций стенового типа, а восточная часть состоит из серии отдельных сложных элементов (стены и крыша — один элемент) с каркасной ЖБ-конструкцией стенового типа.

© Tetsu Hiraga

В процессе строительства мы решили использовать «вырезанный» фанерный каркас в качестве формы «развернутой» 3D-модели, например, бумажной.Эта точная работа на этапе проектирования позволила нам получить точную геометрическую форму с помощью высокоточной техники. Мы надеемся, что эта поликлиника превзойдет общую функцию обычной поликлиники и установит тесные отношения с местными жителями, как «дом» квартала.

© Тетсу Хирага

HKL-X Cooper Bussmann АВТОМАТИЧЕСКИЙ ЗАКАЗ

Обратите внимание, что этот продукт ДОЛЖЕН быть заказан в количестве 10 штук

HKL-X Cooper Bussmann BUSS FUSEHOLDER

  • Для панелей до 4 штук.Толщина 8 мм
  • Вибростойкость
  • Свет загорается при размыкании предохранителя
  • Гайка стальная — 9351
  • Шайба из неопрена — 6276
  • Линия подключения — задний вывод
  • Не прикладывать напряжение к линейной (задней) клемме
Вольт 250 В
Амперы 15A (HKL, HKL-X), 20A (HKR, HKT, HKU, HKX)
Информация об агентстве CE, признано UL (руководство IZLT2, файл E14853), сертифицировано CSA (класс 6225-01, файл 47235)

Номер по каталогу * Лампа Вольт Ручка Цвет / Тип
HKL * 90-250 Ясно / октябрь
HKL-X * 90–250 Очистить / FS
HKR ** 22-30 Янтарь / Октябрь
HKT ** 13–22 Янтарь / Октябрь
HKU ** 4-6 Красный / Октябрь
HKX 22-33 Янтарь / FS

* Неоновая лампа — признана UL и сертифицирована CSA

** Лампа накаливания

Загрузите спецификацию HKL-X в формате *. pdf формат

Форматно-раскроечный станок SAWTEQ B-500 в качестве угловой пилы

Полностью автоматическая резка под углом благодаря автоматическому расчету и настройке угла — быстро, эффективно и с максимальной заботой о материале (опция).

Воздушные форсунки dustEx переносят пыль и стружку к прямоугольному упору: улучшает вытяжку и предотвращает появление царапин.

Устройства микроподачи для тонких панелей работают очень точно благодаря бесконтактной системе измерения и сокращают время цикла (опция).

Система маркировки панелей экономит время и направляет оператора (опция).

Ограничители обрезки с пневматическим приводом: для точного позиционирования и безопасной обработки чувствительных материалов (опция).

Блок постформинга обеспечивает резку без сколов для панелей софтформинга и постформинга (опция).

Power Concept PROFESSIONAL увеличивает производительность до 40%, значительно сокращает рабочие циклы и снижает удельные затраты (опция).

Оптимизация схемы раскроя в офисе — для точного управления проектом, эффективных процессов раскроя, контроля затрат и более быстрого ценообразования (опция).

Резка для снятия напряжения снимает напряжение в материале, тем самым повышая точность размеров (опция).

Поворотное устройство для пропилов: значительно увеличивает производительность при использовании подходящих схем раскроя и сокращает объем операций, требуемых для обработки (опция).

Среда моделирования Cerius2 — Работа с графиками

Cerius 2 Среда моделирования — Работа с графиками

Cerius 2 Среда моделирования


10


Работа с графиками

Графический вывод создается множеством прикладных модулей Cerius 2 .Эта информация автоматически форматируется и отображается в виде графика. Элементы управления в модуле «Графики» позволяют сохранять и перезагружать графики, а также предоставляют большую свободу управления внешним видом графиков. Например, вы можете масштабировать и аннотировать графики, а также изменять используемые цветовые диапазоны, чтобы выделить важные области для презентации.
В этом разделе объясняется

В этом разделе содержится информация о:

Создание графиков
Отображение и редактирование графиков

Управление графиками

Вы уже должны
знать…

Основы запуска Cerius 2 и использования его интерфейса продемонстрированы в Знакомство с Cerius2 и описаны в Интерфейс Cerius2 .

Графики в Cerius 2 создаются как результат вычислений в различных других прикладных модулях. Как настроить и запустить соответствующие вычисления, обсуждается в документации к соответствующим программным модулям.
Доступ к инструментам

Доступ к инструментам для работы с графиками осуществляется с одной из колод карточек на главной панели управления визуализатором.Чтобы получить доступ к модулю «Графики», щелкните переключатель колоды (см. Также Доступ к модулям приложений ) и выберите ТАБЛИЦЫ И ГРАФИКИ из появившегося списка. Затем щелкните название карточки GRAPHS , чтобы вывести ее на передний план. Область меню колоды карт теперь должна выглядеть так:

Дополнительная информация

Пожалуйста, смотрите экранную справку для получения подробной информации о функционировании каждого элемента управления на карте GRAPHS .

Создание графиков

Зачем читать этот раздел

Обычно графики создаются и отображаются автоматически в результате некоторых вычислений в прикладном модуле Cerius 2 . Если вы имеете дело с такими графиками, вам не нужно читать этот раздел.
Однако вы можете создать график из пустого «пользовательского графика» и выбранных данных. Или вы можете импортировать и графически отображать данные из файла, выводимого модулем Insight II. Поиск информации

В этом разделе содержится информация о:

Запуск нового пустого графика
Указание типа графика

Выбор данных для построения

Графики нагрузки

Связанная информация

Управление тем, какие из нескольких графиков (которые хранятся в памяти компьютера во время сеанса Cerius 2 ) отображаются в окне Cerius2 Graphs, обсуждается в разделе Выбор и отображение графиков .

Вы уже должны
знать…

Как получить доступ к модулю Graphs, описано в разделе Доступ к инструментам .

Запуск нового пустого графа

Доступ к инструментам

Выберите пункт меню Gallery / Manager на карте GRAPHS , чтобы получить доступ к панели управления Gallery Manager.
Создание нового графика

Чтобы создать новый график, установите флажок в столбце Display слева от пустой строки под фамилией, если таковая имеется, в списке имен графиков на панели управления диспетчера галереи.Установите флажок Edit справа от имени (User Graph v #) нового графика. Убедитесь, что все остальные флажки Edit сняты.
Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления в панели управления диспетчера галереи.

Определение типа графика

Когда вы создаете новый график, вам необходимо указать, должен ли он быть графиком x-y, двумерным декартовым графиком или двумерным полярным графиком.(Для автоматически созданных графиков тип данных определяет, какой тип графика используется для их отображения.)
Концепции

Набор данных x-y представляет собой упорядоченный ряд независимых координат на плоскости. Точки данных в наборе могут быть соединены линиями или отображаться в стилях, таких как гистограмма, точки или дельта-линии.
Набор 2D декартовых данных представляет собой регулярную сетку точек на плоскости, иногда со свойствами симметрии. Каждая точка связана с реальным значением, например интенсивностью или энергией.Различные реальные значения обычно имеют цветовую кодировку, чтобы их можно было различить.
Набор двумерных полярных данных аналогичен набору двумерных декартовых данных, за исключением того, что он отображается в полярных координатах.
Для отображения отражений LEED / RHEED и дифракционных картин одного волокна используется специальный тип набора данных 2D. Они называются графиками x-y-z, где круги, радиусы которых представляют значение координаты z, нарисованы в плоскости xy. Это отличается от двухмерного контурного графика в стиле дельта. Последний рисует круги на регулярной сетке, тогда как график x-y-z помещает круги только в соответствии с координатами x, y. Доступ к инструментам

Если у вас уже открыта панель управления диспетчера галереи ( Доступ к инструментам ), нажмите кнопку «Диспетчер графиков … » на панели управления диспетчера галереи, чтобы получить доступ к панели управления диспетчера графиков.

Либо выберите пункт меню Graph / Manager на карте GRAPHS , чтобы получить доступ к панели управления Graph Manager.
Указание типа
график

Установите во всплывающем окне Type нужный тип графика. Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления в панели управления Graph Manager.

Выбор данных для построения

Любые наборы данных Cerius 2 , хранящиеся в памяти компьютера, можно выбрать и отобразить на новом графике. Однако набор данных должен быть совместим с типом указанного графа (см. Определение типа графика ). Кроме того, на вновь созданных графиках Cerius 2 можно отобразить только наборы данных Cerius 2 .

Связанная информация

Графики загрузки, содержащие наборы данных, обсуждаются в Загрузка графиков . Создание данных для графиков обсуждается в документации к соответствующим модулям приложения.

Доступ к инструментам

Если у вас уже открыта панель управления диспетчера галереи ( Доступ к инструментам ), нажмите кнопку «Диспетчер графиков … » на панели управления диспетчера галереи, чтобы получить доступ к панели управления диспетчера графиков.

Либо выберите пункт меню Graph / Manager на карте GRAPHS , чтобы получить доступ к панели управления Graph Manager.
Выбор данных

Чтобы добавить набор данных к новому графику, установите флажки Display рядом с именами наборов данных, которые вы хотите отобразить на текущем редактируемом графике. (Название этого графика отображается в верхней части панели управления диспетчера графиков.) Вы можете выбирать только наборы данных соответствующего типа ( Определение типа графика ).

Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления в панели управления Graph Manager.

Кончик

Графики нагрузки

Графики, которые были созданы и сохранены в файл ( Сохранение графиков ), могут быть загружены в последующий сеанс Cerius 2 для сравнения результатов или для печати графиков.

Как только файл графика загружен, с каждым графиком и его наборами данных можно работать точно так же, как с теми, которые были недавно созданы Cerius 2 (см. , Например, Отображение и редактирование графиков ).Старые и новые графики могут отображаться бок о бок в окне Cerius2 Graphs, или старые и новые наборы данных могут отображаться вместе на одном графике. Однако данные Insight и Cerius 2 нельзя смешивать на одном графике.

Доступ к инструментам

Чтобы загрузить графики, сохраненные из Cerius 2 , выберите пункт меню File / Load Graphs на карте GRAPHS , чтобы получить доступ к панели управления Load Graphs.
Чтобы загрузить графики, сохраненные из Insight II, выберите пункт меню File / Import Insight TBL на карте GRAPHS , чтобы получить доступ к панели управления «Импорт файла TBL». Поиск и загрузка
файлы графиков

Использование файлового браузера на панели управления для навигации по структуре каталогов довольно интуитивно понятно. Процедура описана в разделе Загрузка файлов структуры модели .

Если имя файла, который вы хотите загрузить, не заканчивается на .grf (Cerius 2 ) или .tbl (Insight), измените имя в текстовом поле ввода имени файла по желанию (см. Форматы файлов ).

Для графиков Cerius 2 загрузка графика также загружает включенные в него наборы данных.Однако, поскольку графики Insight содержат несколько наборов данных, вам нужно сначала выбрать график, а затем выбрать нужные типы данных для построения. Затем нажмите кнопку PLOT , чтобы загрузить график и требуемые наборы данных.
Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления на панелях управления «Графики загрузки» и «Импорт файла TBL».
Форматы файлов

Поскольку все графики Cerius 2 сохраняются в формате.grf, большинство загружаемых графиков также находятся в этом формате. Однако система графиков Cerius 2 распознает и правильно загружает графики в форматах . xy и .con, которые использовались CERIUS до версии 3.1.
Cerius 2 также может читать графики, которые были сохранены в формате .tbl программы Insight II. (Файлы Cerius 2 .tbl имеют формат , а не того же формата, что и файлы Insight .tbl.)
Cerius 2 распознает файлы графиков в соответствии с их форматом, поэтому нет строгой необходимости сохранять их со стандартными расширениями файлов.Однако, как правило, это менее запутанно и более удобно.
Для получения подробной информации о форматах файлов Cerius 2 см. File Formats . Файлы Insight описаны в документации по отдельным форматам файлов.

Отображение и редактирование графиков

Зачем читать этот раздел

Когда график выводится приложением, он автоматически появляется в отдельном окне Cerius2 Graphs (иногда называемом галереей ).Вы можете изменить такие вещи, как:

Поиск информации

В этом разделе содержится информация о:

Выбор и отображение графиков
Выбор наборов данных для отображения и редактирования

Маркировка и аннотирование графиков

Изменение осей и масштаба графика

Изменение стиля и цвета печати

Связанная информация

Как распечатать содержимое окна Cerius2 Graphs описано в разделе Печать моделей и графиков .

Вы уже должны
знать…

Как получить доступ к модулю Graphs, описано в разделе Доступ к инструментам . Как загружать графики из файлов, описано в разделе Загрузка графиков .

Выбор и отображение графиков

Чтобы отображать или редактировать графики, вам нужно их выделить.
Доступ к инструментам

Выберите пункт меню Gallery / Manager на карте GRAPHS , чтобы получить доступ к панели управления Gallery Manager.(Окно графика также называется галереей.)
Выбор графиков для отображения

Чтобы отобразить или скрыть определенные графики, установите или снимите соответствующие флажки в столбце Отображение слева от списка имен графиков на панели управления диспетчера галереи.
Чтобы изменения на отображаемых графиках происходили немедленно, убедитесь, что установлен флажок Auto . Если флажок Auto снят, необходимо нажать кнопку SHOW , чтобы обновить окно графика. Отключение автоматического обновления может быть быстрее, если вы имеете дело с графиками, содержащими много точек данных, которые, следовательно, могут обновляться медленно.
Размещение графиков
в окне графика

Вы можете разрешить Cerius 2 автоматически устанавливать ширину и высоту окна графика, установив для всплывающих окон Ширина галереи и Высота галереи значение АВТО .
Если вы предпочитаете другую ширину и / или высоту, установите Gallery Width и Gallery Height на желаемое количество столбцов и строк (соответственно) отображаемых графиков.

Кончик

Выбор графиков для редактирования

Чтобы разрешить редактирование графиков, установите или снимите соответствующие флажки в столбце Изменить справа от списка имен графиков на панели управления диспетчера галереи.
Одновременно можно редактировать только графики одного типа ( Определение типа графика ).

Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления в панели управления диспетчера галереи.

Выбор наборов данных для отображения и редактирования

Если вы не хотите, чтобы отображались все наборы данных на выбранном графике или если вы хотите, чтобы они отображались в разных стилях, вам необходимо выбрать набор данных.
Связанная информация

Как выбрать график для отображения и редактирования, обсуждается в разделе Выбор и отображение графиков .

Доступ к инструментам

Если у вас уже открыта панель управления диспетчера галереи ( Доступ к инструментам ), щелкните «Диспетчер графиков »… кнопка на панели управления диспетчера галереи для доступа к панели управления диспетчера графиков.

Либо выберите пункт меню Graph / Manager на карте GRAPHS , чтобы получить доступ к панели управления Graph Manager.
Выбор набора данных

Чтобы отобразить или скрыть определенные наборы данных, установите или снимите соответствующие флажки в столбце Отображение слева от списка имен наборов данных на панели управления диспетчера графиков.Чтобы включить стиль отображения (и т. Д.) Наборов данных для редактирования, установите или снимите соответствующие флажки в столбце Edit справа от списка имен наборов данных на панели управления Graph Manager.
Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления в панели управления Graph Manager.

Маркировка и аннотирование графиков

Вы можете изменить метки для осей графика и ключей набора данных, а также ввести текст для заголовка графика.Вы также можете указать, следует ли отображать метки осей, заголовок (над графиком), ключ цветового кода для наборов данных, линии и числа осей или линии, обозначающие ячейки (границы набора данных) на двухмерных графиках, которые содержат периодически повторяющиеся данные.
Связанная информация

Выбор графиков ( Выбор и отображение графиков ) и наборов данных ( Выбор наборов данных для отображения и редактирования ) для редактирования обсужден выше. Указание немедленных или отложенных обновлений отображения графиков представлено в разделе Выбор графиков для отображения .

Доступ к инструментам

Чтобы изменить текст ключей набора данных, выберите пункт меню Data / Plotting Attributes на карте GRAPHS , чтобы получить доступ к панели управления Plotting Attributes. Либо нажмите кнопку Plotting Attributes … на панели управления Graph Manager, чтобы получить доступ к панели управления Plotting Attributes.
Элементы управления, включенные в эту панель управления, зависят от того, какой тип графика редактируется.Для выполнения любой другой функции, указанной в разделе Надписи и аннотирование графиков , выберите пункт меню График / Аннотация на карте GRAPHS , чтобы получить доступ к панели управления примечаниями к графику. Либо нажмите кнопку Graph Annotation … на панели управления Graph Manager, чтобы получить доступ к управляющей карте Graph Annotation.

Изменение текстовых аннотаций

Чтобы изменить текст метки оси x или y, введите текст в поля ввода x Axis Label или y Axis Label на панели управления примечаниями к графику.Чтобы изменить текст заголовка графика, введите текст в поля ввода Graph Title на панели управления Graph Annotation. Доступно несколько полей ввода, поэтому вы можете использовать многострочные заголовки.
Чтобы изменить текст ключей цветового кода набора данных, выберите один (только) набор данных и введите текст в поле ввода Label на панели управления атрибутами печати.
Чтобы отображать или скрывать метки hkl рядом с кружками данных на графиках x-y-z, установите или снимите флажок Include hkl Labels на панели управления атрибутами построения. Отображение аннотаций

Чтобы отобразить или скрыть оси, метки осей, заголовок, все ключи набора данных или обозначения ячеек, установите соответствующие всплывающие окна Annotation Options на панели управления Graph Annotation. (Всплывающая метка -> означает, что для редактирования выбрано несколько графиков и что параметры аннотации для этих графиков различаются, либо график не выбран.)
Дополнительная информация

Пожалуйста, смотрите экранную справку для получения подробной информации о функционировании каждого элемента управления на панелях управления Graph Annotation и Plotting Attributes.

Изменение осей и масштаба графика

Вы можете масштабировать выбранные графики несколькими способами, чтобы облегчить просмотр их данных. Например, вы можете изменить диапазоны осей x и y, прокрутить вдоль оси и изменить пропорции графика.
Связанная информация

Выбор графиков ( Выбор и отображение графиков ) и наборов данных ( Выбор наборов данных для отображения и редактирования ) для редактирования обсужден выше.Указание немедленных или отложенных обновлений отображения графиков представлено в разделе Выбор графиков для отображения .

Доступ к инструментам

Чтобы сдвинуть только выбранные наборы данных по оси y, выберите пункт меню Data / Plotting Attributes на карте GRAPHS , чтобы получить доступ к панели управления Plotting Attributes. Либо нажмите кнопку Plotting Attributes … на панели управления Graph Manager, чтобы получить доступ к панели управления Plotting Attributes.Чтобы изменить пропорции окна графика, выберите пункт меню Gallery / Manager на карте GRAPHS , чтобы получить доступ к панели управления Gallery Manager.
Для всех других задач масштабирования или сдвига оси выберите пункт меню Graph / Scaling на карте GRAPHS , чтобы получить доступ к панели управления Graph Scaling. Или нажмите кнопку Graph Scaling … на панели управления Graph Manager, чтобы получить доступ к панели управления Graph Scaling.Элементы управления, доступные на этой панели управления, зависят от типа графика, который вы выбрали для редактирования. (Название этого графика отображается в верхней части панели управления масштабированием графика.)
Изменение осей x и y

Диапазоны осей x и y можно изменить для графиков x-y и двумерных декартовых графиков. Угол между осями может быть изменен для двумерных декартовых графиков.
Чтобы явно установить диапазон значений, охватываемых осями x и y, введите значения в поля ввода Min x , Max x , Min y и Max y панели управления Graph Scaling.Для двумерных декартовых графиков вы также можете установить значения диапазона относительно ширины набора данных.
Для графиков x-y вы также можете выбрать один из нескольких вариантов автоматического масштабирования оси, выбрав из всплывающего окна Axis Scaling на панели управления Graph Scaling.
Чтобы оси на двумерном декартовом графике рисовались перпендикулярно, установите флажок Force Rectangular Axes на панели управления Graph Scaling. Например, установите этот флажок при просмотре выходных данных HRTEM для неортогональных периодических ячеек, чтобы просмотреть график в виде прямоугольника, а не параллелограмма. Изменение углов в полярных
графики

Чтобы установить минимальный и максимальный отображаемые углы на двухмерных полярных графиках, используйте поля ввода Min Angle и Max Angle на панели управления Graph Scaling. Углы определяются по часовой стрелке (в градусах) от севера (вверх).
Чтобы установить отображаемый радиус на двухмерных полярных графиках, используйте поле ввода Max Radius на панели управления Graph Scaling.
Сдвиг набора данных
ось y

Чтобы сдвинуть кривую или другое представление набора данных вверх или вниз по оси y графика x-y, введите значение в поле ввода Y Offset панели управления Plotting Attributes.Это не меняет фактических точек данных.
Прокрутка графика

Графики X-y можно прокручивать по любой оси.

Чтобы прокрутить график по оси x или y, используйте инструменты со стрелками в элементах управления Scroll панели управления Graph Scaling.
Чтобы вернуть вид в исходное положение (то есть по центру в той же области, что и до начала прокрутки), нажмите кнопку сброса (в центре инструментов со стрелками) или нажмите на клавиатуре.Вы также можете прокручивать графики в интерактивном режиме, помещая курсор внутри графика, нажимая среднюю кнопку мыши и перетаскивая мышь в любом направлении в плоскости xy.
Изменение размера или пропорций
отображения графика

Пропорции (прямоугольные или квадратные) всех типов графиков можно изменять. Кроме того, оси x и y графиков x-y могут быть расширены или сжаты (увеличены, см. Расширение или сжатие оси ).

Чтобы изменить пропорции окна Cerius2 Graphs и любых графов, которые оно содержит, возьмите курсор за угол окна и перетащите его.Изменение ширины и высоты окна графика ( Размещение графиков в окне графика ) также влияет на пропорции отображаемых графиков.

Кроме того, вы можете установить пропорции окна, введя число в поле ввода Соотношение сторон на панели управления диспетчера галереи.
Расширение или сжатие
ось

Чтобы увеличить определенную часть отображаемого графика, удерживая и среднюю кнопку мыши, растяните прямоугольник над нужной частью графика.Чтобы развернуть график по оси x или y, используйте инструменты в элементах управления Zoom панели управления Graph Scaling.
Чтобы сжать график по оси x или y, используйте инструменты в элементах управления Zoom панели управления Graph Scaling.
Чтобы вернуть вид в исходное положение (то есть с тем же увеличением, что и до начала масштабирования), нажмите кнопку сброса (в центре инструментов Zoom ) или нажмите на клавиатуре.
Вы также можете масштабировать графики в интерактивном режиме, поместив курсор на график и:

или:

Перемещение курсора вверх и / или вправо увеличивает масштаб по осям y и / или x соответственно; перемещение вниз и / или влево уменьшает увеличение. Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления на панелях управления, упомянутых в этом разделе. Функции мыши и сочетания клавиш кратко описаны в Действия с мышью и клавиатурой .

Изменение стиля и цвета печати

Вы можете изменить такие особенности внешнего вида графика, как стиль и цвет. Для 2D-графиков вы также можете указать, будут ли значения данных различаться линиями постоянного значения (контурами) или пятнами или областями цвета, а также указать способ применения цветов. Связанная информация

Выбор графиков ( Выбор и отображение графиков ) и наборов данных ( Выбор наборов данных для отображения и редактирования ) для редактирования обсужден выше. Указание немедленных или отложенных обновлений отображения графиков представлено в разделе Выбор графиков для отображения .

Вы также можете редактировать цветовые диапазоны (см. Цветовые диапазоны ), которые используются для значений цветового кода, отображаемых на графиках.

Доступ к инструментам

Выберите пункт меню Data / Plotting Attributes на карте GRAPHS , чтобы получить доступ к панели управления Plotting Attributes. Либо нажмите кнопку Plotting Attributes … на панели управления Graph Manager, чтобы получить доступ к панели управления Plotting Attributes. Элементы управления, доступные на этой панели управления, зависят от типа графика, который вы выбрали для редактирования.
Изменение стиля линии и
цвет на графиках x-y

Чтобы изменить стиль графика, используемый для выбранных наборов данных на графиках x-y, установите всплывающее окно Style .Чтобы изменить стиль линии (когда стиль графика — линия, гистограмма или дельта), используемый для построения выбранных наборов данных на графиках x-y, установите всплывающее окно Lines . Стили, отличные от SOLID , работают лучше всего, когда точки данных расположены относительно далеко друг от друга.
Чтобы изменить цвет, используемый для выбранных наборов данных на графиках x-y, выберите цвет во всплывающем окне Цвет .
Изменение стиля 2D
графики

Чтобы изменить стиль (контурные линии, непрерывное затенение или дельта), используемый для различения диапазонов значений на двумерных декартовых и двумерных полярных графиках, установите всплывающее окно Style . Указание использования цвета в 2D
графики

Для двумерных декартовых и двумерных полярных графиков, а также графиков x-y-z вы можете указать:

Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления на панели управления Plotting Attributes.

Управление графиками

Зачем читать этот раздел

Вы можете запустить приложение, которое создает много графиков.Однако вы можете, например, контролировать, как новые графики добавляются в систему построения графиков, и удалять графики из менеджера галереи.
Поиск информации

В этом разделе содержится информация о:

Управление форматом отображения по умолчанию
Предотвращение замены старых графиков

Удаление графиков и данных из сеанса Cerius 2

Сохранение графиков

Связанная информация

Управление тем, какие из нескольких графиков (которые хранятся в памяти компьютера во время сеанса Cerius 2 ) отображаются в окне Cerius2 Graphs, обсуждается в разделе Выбор и отображение графиков .

Сохранение предпочтений обсуждается в разделе Использование сохраненных сеансов в качестве настроек предпочтений .

Вы уже должны
знать…

Как получить доступ к модулю Graphs, описано в разделе Доступ к инструментам .

Управление форматом отображения по умолчанию

Когда график создается прикладным модулем Cerius 2 , автоматически устанавливаются «лучшие» оси графика, аннотации и атрибуты графика.Когда график загружается из файла, используется формат, который был сохранен с файлом. Однако вы можете установить свои собственные предпочтения.
Управляющие форматы в генерируемых
графики …

Например, при выполнении серии уточнений Ритвельда вас может больше всего заинтересовать конкретный диапазон данных. После появления графика первого уточнения вы можете увеличить желаемый диапазон данных, а затем установить эти оси графика в соответствии с вашими предпочтениями. Когда графики, которые выводятся в результате последующего уточнения, отправляются в окно графика, оси графика остаются в интересующей вас области и не возвращаются к отображению всего набора данных. … и в загруженных графиках
из файлов

По умолчанию при загрузке файла графика используются те же масштабы осей, типы аннотаций и другие настройки, которые действовали при сохранении файла. Однако вы можете изменить некоторые из этих настроек перед загрузкой файла графика.
Доступ к инструментам

Выберите пункт меню Gallery / Expert Functions на карте GRAPHS , чтобы получить доступ к панели управления Graphs Expert Functions.Или нажмите кнопку Expert Functions … на панели управления диспетчера галереи, чтобы получить доступ к панели управления Graphs Expert Functions.
Сброс настроек по умолчанию
формат графика

Чтобы сохранить текущие настройки формата графика в будущих графиках (в текущем сеансе Cerius 2 ), после вывода первого графика из модуля приложения отформатируйте его по желанию (см. Отображение и редактирование графиков ). Например, отобразите только «интересные» точки данных путем прокрутки по осям x и / или y ( Прокрутка графика ) и / или путем расширения или сжатия одной или обеих осей ( Расширение или сжатие оси ), затем убедитесь, что для всплывающего окна Axis Scaling на панели управления Graph Scaling установлено значение FIXED .

На панели управления «Экспертные функции графиков» установите флажки « Keep Same », чтобы применить функции текущего формата графика к будущим графикам:

Когда ваш модуль приложения создает новый график, он отображается в том же формате. При необходимости его можно переформатировать, как описано в разделе Отображение и редактирование графиков .

Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления на панели управления Graphs Expert Functions.

Предотвращение замены старых графиков

Некоторые модули Cerius 2 могут создавать серию похожих графиков, заменяя предыдущий график новым. Кроме того, когда вы загружаете график из файла, он обычно заменяет те, которые отображаются в окне графика.
Управляющий график
замена, когда много
графики построены …

Например, график зависимости энергии от шага минимизации может строиться модулем Minimizer каждый раз, когда выполняется минимизация; а в модуле Ритвельда каждое уточнение создает новый набор данных дифракции.График и набор данных из предыдущего прогона теряются, когда это происходит.
По умолчанию любая старая версия этих графиков заменяется самой новой. Это предотвращает накопление многих версий устаревших графиков в окне графика и в памяти компьютера. Однако, если вы хотите сохранить старые версии графиков вместе с новыми, вы можете:

или:

… а когда графики
загружен из файлов

В качестве другого примера, когда загружается файл графика, графики в файле обычно заменяют те, которые в настоящее время отображаются в окне графика (хотя предыдущие графики и их наборы данных все еще присутствуют в памяти).Однако вы можете загрузить файл графика без немедленного отображения его графика (ов).
Доступ к инструментам

Выберите пункт меню Gallery / Expert Functions на карте GRAPHS , чтобы получить доступ к панели управления Graphs Expert Functions. Или нажмите кнопку Expert Functions … на панели управления диспетчера галереи, чтобы получить доступ к панели управления Graphs Expert Functions.
Предотвращение старых графиков
от перезаписи

После вывода первого графика из прикладного модуля установите для всплывающего окна Data Placement на панели управления Graphs Expert Functions значение ADDITIONAL GRAPH .Когда модуль вашего приложения создает новый график, в окне графика отображаются и он, и старый график.
Добавление новых данных в
существующий график

После вывода первого графика из прикладного модуля установите для всплывающего окна Data Placement на панели управления Graphs Expert Functions значение COMBINE WITH EXISTING .
Когда модуль вашего приложения создает новый график, новый набор данных отображается на более старом графике, который уже отображается в окне графика. Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления на панели управления Graphs Expert Functions.

Удаление графиков и данных из сеанса Cerius2

Вы можете удалить все графики и их наборы данных из окна графиков и памяти компьютера или удалить все, кроме тех, которые отображаются в данный момент.
Связанная информация

Вы можете полностью переинициализировать Cerius 2 , запустив новый сеанс ( Запуск нового сеанса ).

Выбор графиков ( Выбор и отображение графиков ) и наборов данных ( Выбор наборов данных для отображения и редактирования ) для отображения обсужден выше.

Доступ к инструментам

Выберите пункт меню Gallery / Expert Functions на карте GRAPHS , чтобы получить доступ к панели управления Graphs Expert Functions. Или нажмите кнопку Expert Functions … на панели управления диспетчера галереи, чтобы получить доступ к панели управления Graphs Expert Functions. Удаление всего невидимого
графики и наборы данных

Сначала убедитесь, что все графики ( Выбор и отображение графиков ) и наборы данных ( Выбор наборов данных для отображения и редактирования ), которые вы хотите сохранить, в настоящее время отображаются в окне Cerius2 Graphs.

Чтобы удалить все неотображаемые графики и наборы данных, нажмите кнопку CLEAN на панели управления Graphs Expert Functions.
Удаление всех графиков и
наборы данных

Чтобы удалить все графики и их наборы данных как с дисплея, так и из памяти, щелкните пункт меню Reset на карте GRAPHS . Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления на панели управления Graphs Expert Functions.

Сохранение графиков

Сохранение графиков, созданных модулями Cerius 2 , позволяет вам записывать свои результаты. Сохраненные графики можно загрузить обратно в сеанс Cerius 2 ( Загрузка графиков ) для печати или сравнения с другими графиками.

Сохраненный файл графика содержит все графики и наборы данных в том виде, в котором они отображаются в текущем окне графика.

Важный

Связанная информация

Создание ваших собственных каталогов или подкаталогов описано в разделе Создание пользовательских каталогов .

Доступ к инструментам

Чтобы сохранить графики из текущего сеанса Cerius 2 , выберите пункт меню File / Save Graphs на карте GRAPHS , чтобы получить доступ к панели управления «Сохранить графики». Сохранение графиков в файл

После того, как вы нашли каталог, в котором хотите сохранить график, нажмите кнопку SAVE . (Использование окна списка выбора файлов и других элементов управления переключателем файлов для навигации по структуре каталогов подробно описано в разделе Поиск файла (ов) модели .)

Дополнительная информация

См. Экранную справку для получения подробной информации о функционировании каждого элемента управления на панели управления «Сохранить графики».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
