Что такое пилон в строительстве, виды, фото

Пилон, используемый в сфере строительства, представляет собой столб с большим сечением, который необходим в качестве опоры плоских и сводчатых перекрытий в определенных сооружениях. Также он требуется при поддержке несущих тросов в конструкциях висячих мостов.

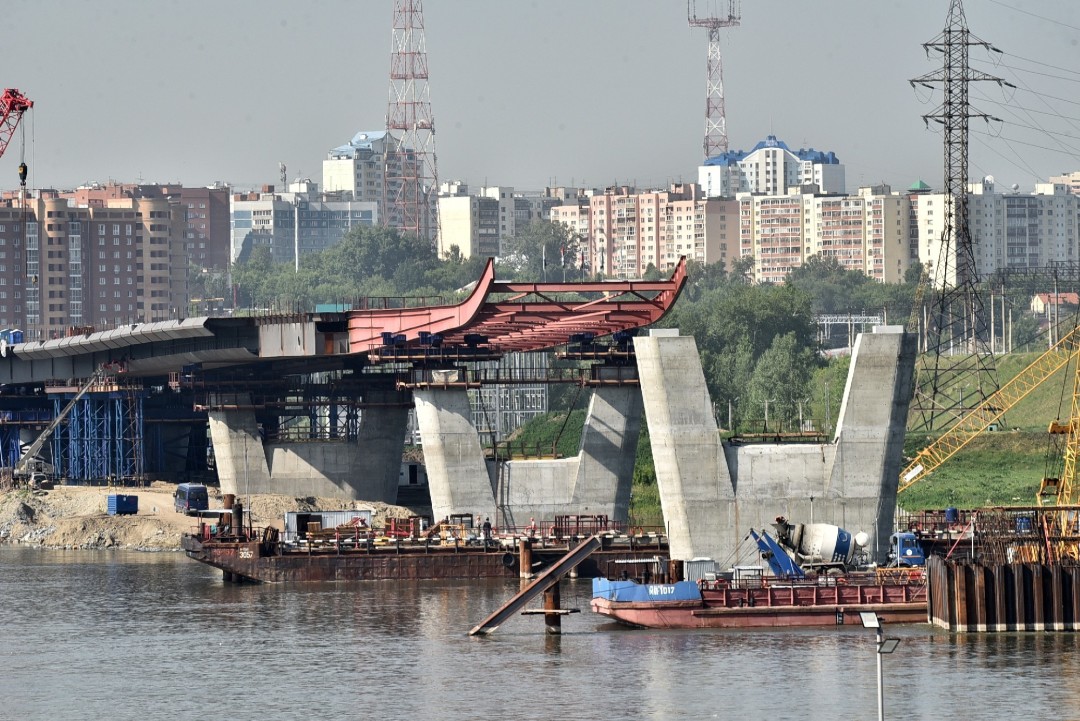

Пилон в строительстве мостов

Пилон в конструкциях висячих мостов является несущим элементом мостовой конструкции, играющий роль опоры моста в виде рамы, стойки или башни. На него опираются цепи, кабели или система вантов. Делится на два типа: качающиеся и жесткие. Изготавливаются из железобетона или металла с использованием жестко защемленного или шарнирного опирания нижних концов стоек. Бывает сварным и клепанным, при этом внутри стоек могут размещать ребра, диафрагмы и лестницы.

Первым этапом при возведении висячих мостов является установка пилонов. Для его монтажа требуется задействование спецтехники (ползучего крана), который поднимают вверх по пилону по мере его строительства. При воздействии на мост вертикальных нагрузок в подвесном кабеле образуется растягивающее усилие (распор). В распорных системах работа балки жесткости осуществляется на изгиб, в свою очередь, в безраспорных одновременно на изгиб и на сжатие. При этом в каждой подвесной конструкции образуются равные друг другу растягивающие усилия. Во время нагрузки пилон выполняет точно такую же функцию, что и безраспорная балка, работая на сжатие и изгиб.

Работа пилонов обладает несколькими особенностями, которые зависят от точности расчета сопротивления растянутых кабелей. В конструкции мостов они выступают в качестве упругого основания и упругого отпора со стороны растянутых подвесок. Это является препятствием для отклонений пилона в процессе деформации в плоскостях распространения кабеля, а также поперечного сечения моста, который проходит через опору.

На сегодняшний день представлен такой огромный выбор схем пилонов, из-за чего во время принятия решений относительно задач устойчивости для типов пилонных рам могут возникнуть определенные затруднения. Вместе с этим способы определения свободных длин и критических сил для элементов для пилонов висячих мостов остаются точно такими же независимо от сложности и детализации конструкции.

Стоечные пилоны получили свое название за счет того, что стойки (тело опоры моста) внизу закреплены в фундаменте, а вверху объединены насадкой с подферменником. Рамные опоры по своему внешнему облику ничем не отличаются от стоечных, но их несущий элемент выполнен плоских или пространственных рам, а также рам с оголовком на верху. В качестве пустотелых опор моста выступают блоки прямоугольной или круглой замкнутой формы, изготовленные из бетона. Свайные опоры включают в себя несколько рядов свай, которые сверху объединены насадкой. Основной отличительной чертой свайных опор мостов является то, что их используют не только в качестве тела опоры, но и фундамента.

Как сделать пилон для опоры перекрытий

Кроме этого, пилоны в строительстве часто применяются при возведении каких-либо сооружений, в целях опоры перекрытий. К примеру, в приусадебном хозяйстве его можно использовать при установке садовой решетки, которая является достаточно распространенным методом декорирования участка. Под решеткой обычно высаживают плющ или лианы, которые, разрастаясь, начинают обвиваться вокруг каркаса.

Как соорудить своими руками садовую решетку с пилоном

Чтобы установить решетку, потребуется 11 решетчатых панелей (9 с одним рисунком, и 2 с другим), 12 плоских пластин из металла, 12 металлических кронштейнов, дюбели, водоэмульсионная краска в пульверизаторе, светильники для украшения.

Для начала все детали будущей конструкции тщательно прокрашиваются краской из пульверизатора, после чего просушиваются в течение нескольких минут.

Затем из решеток изготавливается пилон, для чего панели размером в 30 сантиметров тщательно соединяются при помощи кронштейнов.

К задней стороне пилона необходимо прикрутить плоские металлические пластины, после чего закрепить их на стене. Затем решетки привинчиваются к стене. Для этого следует просверлить отверстия, в которые вставляются дюбели.

отличия, характеристики, изготовление своими руками +Видео

Многие считают, что пилон – это инструмент не строительный, а танцевальный, но это не так. Появился пилон очень давно, еще во времена Древнего Египта, хотя сами египтяне не знали, что воздвигают именно эти конструкции. Само слово пришло из Древней Греции.

Сегодня пилон – неотъемлемая часть в строительстве монолитных домов и архитектуре.

По внешнему виду чаще всего пилоны напоминают массивные железобетонные колонны.

Содержание:

Пилон. Общие сведения

Что означает звучащее на французский манер слово «пилон»? В танцах – это шест, но в строительстве это своего рода столб с большим сечением. Он применяется в качестве опоры плоских и сводчатых перекрытий. Используется не во всех сооружениях. Пилоны – необходимая деталь в конструкции мостов, а вообще область отраслей, где применяется данная конструкция – обширна.

Откуда пришел пилон

Еще в древности египтяне при постройке величественных сооружений для богов, использовали подобные конструкции, хотя и не знали, что это пилоны. Представляли они собой башни в виде усеченных пирамид, возводившиеся с двух сторон от входа в храм. В Египте все пилоны схожи друг с другом, независимо от времени строительства. Их отличия – размеры и небольшие элементы. Очень похожи между собой на фото пилоны в Луксоре и в Карнаке, а вот строение Рамзеса II совершено другое и отличается от египетского стиля архитектуры.

Название появилось из Древней Греции в более поздний срок и переводится как «ворота». В Греции пилон использовался и используется до сих пор не только как массивный столб, стоящий обособленно, но и часть опоры пролетов, арок и мостов, а также это массивные ворота при входе в какое-либо сооружение. Причем пилоны можно встретить не только на суше, но и на воде.

В архитектуре пилон преобразовался из первоначального предназначения. Если раньше в древние времена он нес скорее эстетическое значение, то сейчас его задачи намного важнее.

В период классицизма повсеместно устанавливали не очень высокие, но массивные пилоны при въезде на территорию парка, дворца, например.

Что собой представляет пилон

В настоящее время пилонами являются:

— колонны на мостах, чаще при въезде;
— опоры перекрытий, выполненные из кирпича и камня;
— столбы разных конструкций – монолитные, сборные;
— опоры арок при строительстве метро, домов, концертных и выставочных зданий;
— колоннообразные столбы в парках;
— выступы железобетонной стены или пола.

Они могут отличаться:

по визуальным признакам;
функциональности;
способу распределения нагрузки;
размерами.

Пилоны – это не обязательно основание для поддержки навески натяжных тросов, но и опора пролетов моста. Если посмотреть на лондонский известный мост, то въезжая на сооружение, видны арочные конструкции и знаменитые тауэрские башни – это пилоны.

Мостостроение

В процессе возведения мостов используются:

— тросы стальные и кабели;
— анкеры и крепежные элементы;
— пилоны;
— балки.

Мост может быть вантовым, а может быть висячим. У них много общего – мощные пилоны, балки для усиления конструкции, винтовые крепежные элементы, подвески, оттяжки. Но, различаются они по несущим элементам. Вантовый представляет собой тип висячего моста, состоящего из пилонов, соединенных стальными тросами или вантами. Висячий мост поддерживается вертикальными тросами, канатами, цепями или кабелями, а в случае с вантовыми, тросы соединяются непосредственно с пилонами. Оба компонента гибкие и служат для поддержки балок жесткости моста.

Винтовые мосты имеют преимущество в меньшей подвижности дорожного полотна. При возведении висячих мостов, пилоны представляют собой несущий элемент, являясь опорой. Может выглядеть как рама, стойка, стена, башня. На эту конструкцию опираются цепи, кабели и т.д. Часто применяются висячие мосты при необходимой большой длине и невозможности установить промежуточные опоры. Несущие тросы крепятся между пилонами. А уже к этим тросам прикрепляются вертикальные балки, которые держат дорожное полотно.

Пилоны в виде колон

Классифицируются на:

Качающиеся
Жесткие

Можно встретить железобетонные или металлические конструкции, в которых нижние концы стоек крепко защемляются или имеют шарнирную опору. Различают сварные и клепанные с внутренним размещением ребер, диафрагмы, лестницы.

На первом этапе строительства мостов висячего типа устанавливаются пилоны. Чтобы их смонтировать, необходимо участие спецтехники в виде ползучего крана, поднимающегося вверх по пилону в процессе возведения.

Когда на сооружение оказывается вертикальная нагрузка, то в подвесном кабеле появляется распор. Тогда балка жесткости работает на изгиб, а в безраспорных дополнительно на сжатие. Для подвесной конструкции характерны растяжения. Пилон работает аналогично безраспорному элементу, обеспечивая сжатие и изгиб.

Существуют нюансы в службе конструкции, на которые влияет точный расчет сопротивления растянутых кабелей. У мостовых сооружений — это упругое основание и опора со стороны подвесок, что не позволяет пилонам отклоняться при различного рода деформациях.

Виды пилонов

Сегодня существует множество схем пилонов, что в процессе принятия решений и рассмотрении задач по устойчивости конструкций обычно вызывает затруднения. Но, способов, чтобы определить свободные длины и критические силы для элементов не так много и все они не влияют на сложность и детализацию постройки.

Стоечные пилоны – называются так, потому что стойка или тело опоры моста фиксируется в фундаменте внизу, а сверху объединяется насадкой.
Рамные – с виду похожи на стоечные, но несущий элемент выполняется из плоских или пространственных рам, а наверху имеется рамка с оголовком.
Пустотелые – представляют собой блоки в форме прямоугольника или круглой формы, выполненной из бетона.
Свайные – состоят из несколько рядов свай с объединенной наверху насадкой. Среди отличительных особенностей то, что они применяются не только как опора моста, но и его фундамент.

Пилон в рекламной индустрии

В индустрии рекламы тоже применяется бренд-пилон или стела. У каждого приличного торгового центра или магазина стоит пилон, влияющий на развитие имиджа компании, с указанием логотипов, фирменных стилей. Они яркие, заметны издалека, потому что это первое, что бросается в глаза посетителю ТЦ.

Стела может устанавливаться на территории, относящейся к торговому комплексу. А может быть обустроена вдоль магистралей, улиц с большим прохождением прохожих и машин.

Как правило, размещенный товарный знак вверху имеет больший эффект. По форме пилоны могут быть разными, нет каких-то установленных правил. Материал для изготовления такой стелы чаще всего – алюминий, но может использоваться сталь, что выйдет намного дороже.

Важным моментом при установке рекламного пилона является точный расчет установки, с учетом глубины залегания фундамента и возможной нагрузки на конструкцию.

Гимнастический пилон

Эта деталь строительства нашла свое место в спорте. Гимнастический пилон – это металлический шест, с местами крепления в полу и потолке. В самом начале расцвета данного направления, шест был деревянным и носил другое название.

Современный пилон изготавливается из толстостенной, стальной и полированной трубы. Некоторые любители устанавливают такое устройство у себя дома. Палка имеет раздвижной механизм, опору вверху и внизу для фиксации. Это позволяет надежно закрепить пилон. Но есть такие, которые вообще без крепления. У них устойчивость обеспечивается распоркой. К тому же многие пилоны могут вращаться с разной силой.

Самостоятельное изготовление опоры

Самостоятельно такую конструкцию сделать не сложно, если использовать ее как альтернативу магазинному тренажеру. Можно применять его для занятий гимнастикой, танцами. Все, что нужно – это правильный материал.

При выборе трубы нужно обязательно смотреть, чтобы она была идеально прямой и полированной. Если труба хромированная, то ее ненадолго хватит. Важно осмотреть поверхность, потому что покрытие часто со временем сходит с него. Идеальный вариант – нержавеющая сталь.

Чтобы прикрепить металлическую трубу, можно заказать изготовление креплений в виде пластин. Если сомневаетесь в своих силах, лучше доверить это дело мастеру.

Следует учесть, что пилон не занимает много места, но требует вокруг себя достаточное пространство. Тренировка на таком шесте воздействует почти на все группы мышц и будет полезна не только взрослым, но и детям.

Прочее применение

Авиастроение

Специалисты в области авиастроения тоже знакомы с термином пилон. В данной области — это не опора. Часто он применяется для подвешивания узлов, агрегатов и грузов. Пилоны используются для прикрепления турбореактивных двигателей к крыльям самолета.

Пилоны для памятников

Триумфальные пилоны считаются достоянием архитектуры, выполненным из розового гранита. Они входят в Зеленый пояс Славы и были возведены в 1953 г. в честь славы защитникам Ленинграда в ВОВ. Такой постройкой была определена граница города. По высоте опоры достигают 8 метров при ширине в полтора. Вверху выполнены барельефы Сталина и Ленина, а также пятиконечные звезды в венках.

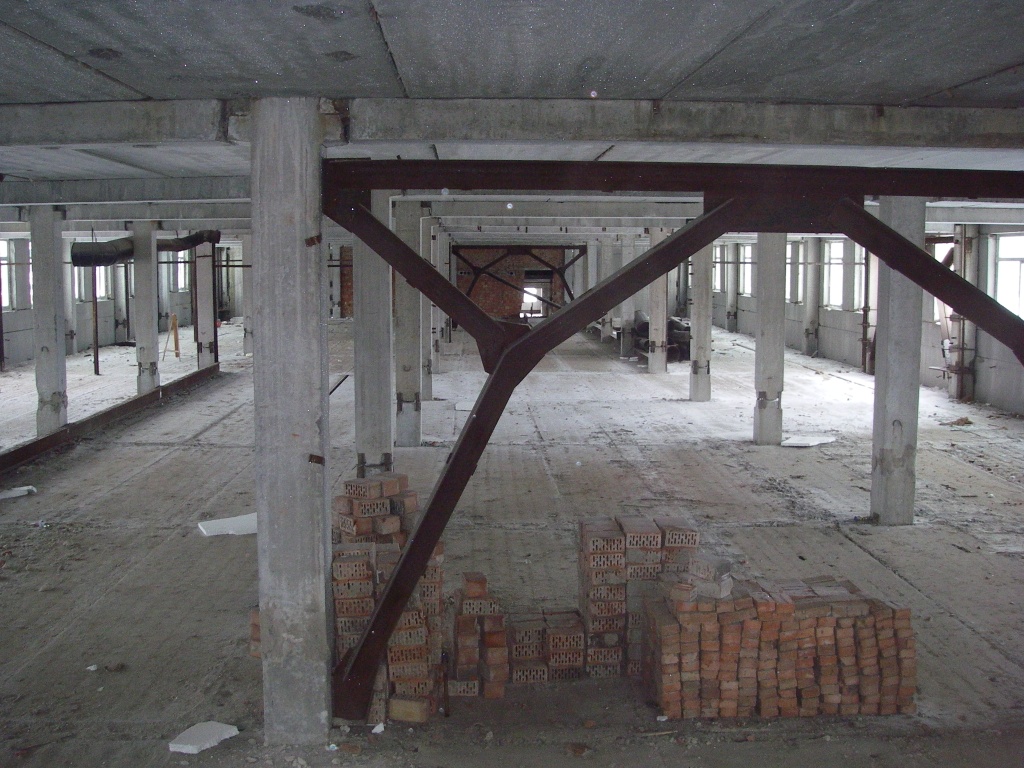

Пилоны в перекрытиях

В строительстве пилоны часто встречаются в сооружениях как опора перекрытий. Например, в дачном хозяйстве они используются в процессе установки садовой решетки как декоративного элемента. Под ней высаживаются растения типа плюща или лианы, быстро обвивающих каркас.

Пилоны своими руками в саду

Что купить?

Чтобы изготовить решетку, нужно приобрести 11 панелей в виде решетки. Рекомендуется покупать 9 с похожим рисунком, а 2 с другим. К тому же понадобятся 12 кронштейнов, дюбеля, водоэмульсионная краска, светильники.

Прежде чем приступить к работе, все детали из пульверизатора красятся и просушиваются некоторое время. После этого из решеток мастерится пилон путем скрепления панелей по 30 см с помощью кронштейнов.

Сзади конструкции прикручиваются плоские металлические пластинки, которые крепятся к стене. Сами решетки обязательно привинчиваются к стенке. Чтобы это сделать нужно просверлить отверстия под дюбели.

Монолитное строительство

Сегодня это направление наиболее востребовано из-за нескольких преимуществ:

— маленькие сроки возведения;
— невысокая стоимость строительства, если сравнивать с кирпичными постройками и из плит;
— небольшие трудозатраты;
— применение пилонов в строительстве позволяет облегчить здание без потери возможно нагрузки.

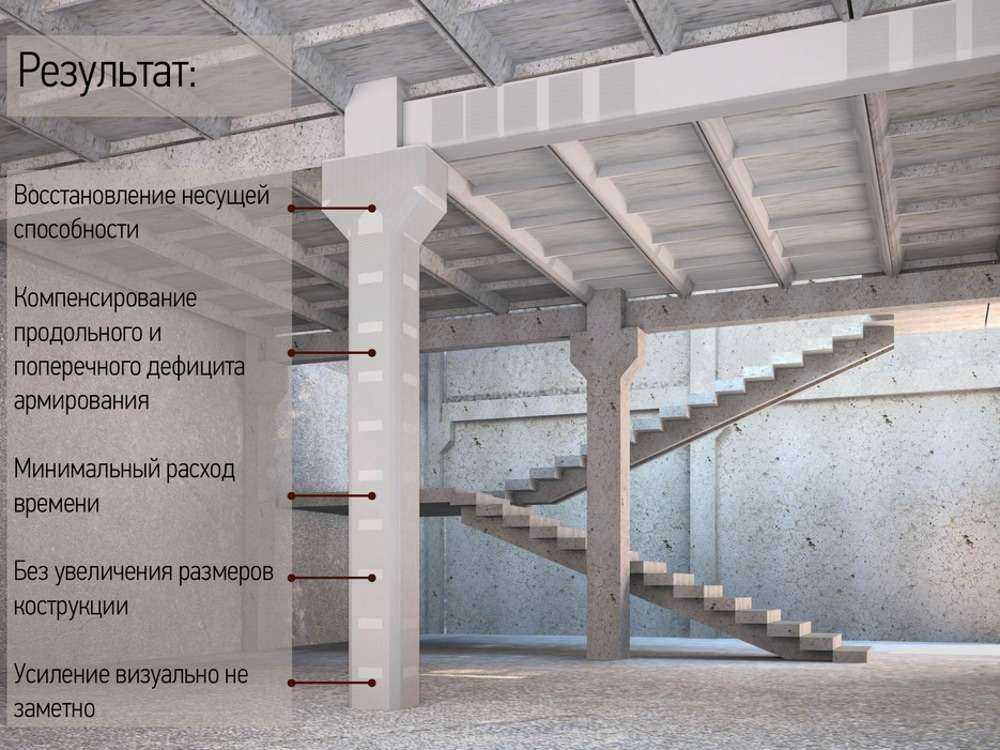

Как изготавливается железобетонный пилон

Последовательность работы по изготовлению выглядит так:

С помощью сварки, арматуры большого сечения и проволоки, готовится форма.
Вокруг нее устанавливается опалубка.
Внутрь заливается цементно-песчаный раствор, который должна застыть.
После застывания проводится работа по распалубке.
Конструкция пригодна к использованию.

Такие пилоны получили значимость, благодаря длительному сроку службы и высокой износостойкости. Бетон при таком способе изготовления не трескается, не раскалывается и не оседает. Конструкция стойкая к механическим повреждениям.

Железобетонные пилоны получили признание в строительстве не очень высоких зданий – подземных паркингов, торговых и развлекательных комплексов.

Пилон — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 11 ноя 2021

См.
вся история

Вид на пилон Храма Исиды в Филе показывает дверной проем, украшенный резными иероглифами и рельефными сценами. Башни украшены большими затонувшими рельефами египетской богини Исиды.

Содержимое

1 Введение
2 История
3 Ренессанс пилона
- 3.1 Мост Александра III (Франция)
- 3.2 Пилон Patcham (Великобритания)
- 3.3 Мост Харбор-Бридж в Сиднее (Австралия)
4 Прочие типы пилонов
- 4.1 Опорный пилон
- 4.2 Деревянный пилон
- 4.3 Пилон движения
- 4.4 Опора электропередачи
5 Пилоны, не связанные со строительством
6 Статьи по теме Проектирование зданий
7 Внешние ресурсы

Архитектурный словарь Penguin (третье издание) был опубликован в 1980 году. Он был создан для справочника Penguin и составлен Джоном Флемингом, Хью Хонор и Николаусом Певзнером.

В нем пилон в общих чертах определяется как «любая высокая изолированная конструкция, используемая в декоративных целях или для обозначения границы. Однако отдельно стоящая арка или ворота подобной формы называются пропилоном».

Слово происходит от греческого слова «ворота» или «врата».

В словаре архитектуры Penguin поясняется: «В древнеегипетской архитектуре пилонов — это прямоугольные усеченные пирамидальные башни, обращенные к воротам храма».

Древние египтяне построили большие каменные пилоны (иногда называемые обелисками) рядом с входами в гробницы во внутреннем святилище храма. Эти пилонов (или пилонов храмы) могут быть простыми или могут быть покрыты картинами, знаменами, резьбой или другими формами украшения.

Наружные пилоны на воротах будут изображать изображения, демонстрирующие уважение к власти короля или королевы, а внутренние пилоны могут иллюстрировать значение человека (или людей), помещенного в гробницу. Некоторые пилонов включали лестницы и комнаты.

Архитектурные пилоны стали популярной особенностью в 18-м, 19-мом и 20 веками. Иногда они были включены в архитектуру египетского возрождения, неоклассицизма и изящных искусств. Наряду с культовыми сооружениями, величественными домами и другими примечательными зданиями, построенными в эти периоды, пилонов были включены в ряд сооружений, в том числе:

[править] Pont Alexandre III (Франция)

Парижский мост, построенный в 1900 году, включает в себя очень декоративные пилоны в форме четырехугольных столбов.

Эти обелиски II степени называются Пилонами . Они были возведены на границе, когда округ графства был расширен.

Построенные в 1928 году, эти массивные пилонов образуют въездные ворота для водителей, путешествующих по дороге A23 между Лондоном и Брайтоном и Хоувом.

[править] Sydney Harbour Bridge (Австралия)

Открыт в 1932, мост имеет облицованные гранитом бетонные пилонов , стоящих на каждом конце арки.

Помимо своих архитектурных ассоциаций, термин pylon имеет и другие определения:

[править] Опора

пилона

В современном строительстве башни, обеспечивающие поддержку, могут называться пилонами независимо от того, изолированы они или используются в сочетании с другими конструкциями. Этот тип башни может иметь форму колонн, используемых для подвешивания балок, используемых для определенных типов строительных работ.

Как правило, это сооружения, используемые в воде или вокруг нее в качестве типа «бампера» для перенаправления водного движения.

Также называемые дорожным конусом, конусом безопасности, строительным конусом, колпаком ведьмы или дорожным конусом, дорожные опоры иногда используются временно для обозначения пути, дороги или места, которых следует избегать. Их можно использовать в качестве устройства успокоения дорожного движения для перенаправления транспортных средств или они могут быть частью мер по управлению дорогами в сочетании с вывесками и дорожной разметкой. Их также можно использовать в качестве меры безопасности на строительных площадках.

Это высокая решетчатая конструкция (обычно сделанная из стали), которая используется для поддержки воздушных линий электропередач. Также известна как передающая башня. Ссылка Заявление об охране окружающей среды HS2 London-West Midlands, опубликованное Министерством транспорта в ноябре 2013 года.

Существуют некоторые разногласия по поводу использования термина «электрическая опора». В статье Манчестерского музея науки и промышленности, озаглавленной «Когда опора не опора?», Дэн Уилсон написал: «Когда я присоединился к Electricity North West, одной из первых вещей, которые я узнал, было то, что я считал « 9Пилоны 0016 на самом деле называются в отрасли «башнями» или, если использовать полное название, стальными решетчатыми башнями. Называть их пилонами в нашей сфере деятельности — большая оплошность! Так почему же мы не называем их пилонами , как все остальные? Что ж, в инженерии термин «пилон » имеет тенденцию относиться к прочной конструкции, которая подвешивает что-то к другой конструкции. Стальная башня — это вся конструкция, и, возможно, пилон будет частью конструкции, к которой подвешены изоляторы и линии».

Слово pylon также часто используется в легкой атлетике (в американском футболе маркеры, используемые для обозначения определенной части поля, иногда обозначаются как pylons ), а также при сборке самолетов ( pylon подвесное устройство, соединяющее двигатель с рамой самолета).

Клифтонский подвесной мост.
Электрическая опора.
Делаем все возможное, чтобы продлить срок службы подвесного моста Менай.
Великая пирамида Гизы.
Четырехугольник.
Управление дорожным движением.
Башня.
Успокоение движения.
Зиккурат.

Дэн Уилсон, Музей науки и промышленности Манчестера, «Когда пилон не является пилоном?»
