Расчет односкатной крыши, онлайн калькулятор стоимости односкатной кровли на дом

Односкатная крыша – самая недорогая по затратам на ее устройство. Она особенно популярна в регионах, где постоянно дует сильный ветер и более всего подходит для небольших домов, строений, террас. Угол наклона ската крыши может быть различным – от 6 до 30 градусов. Чтобы получить верный расчет материалов, воспользуйтесь нашим онлайн-калькулятором.

Возможности калькулятора односкатной крыши:

С помощью нашего онлайн-калькулятора можно выполнить следующие действия:

определить необходимое количество кровельного покрытия (профнастила, металлочерепицы или фальцевой кровли), доборных элементов и комплектующих;

узнать стоимость каждого из требуемых материалов;

уточнить количество материалов для утепления крыши и их стоимость;

скачать и распечатать расчет для последующего использования.

Последовательность действий при использовании калькулятора

После того, как будут выполнены замеры ширины и длины ската, вы можете выполнить расчет материалов на крышу с помощью онлайн-калькулятора.

Дальнейшие действия должны выполняться в следующем порядке:

после выбора типа кровли (в нашем случае односкатной) следует внести данные, полученные по результатам замеров;

указать: будет ли устраиваться утепление, чтобы калькулятор мог подсчитать необходимое для этого количество соответствующих материалов и их стоимость;

определить, нужен ли вам учёт материалов, необходимых для изготовления софита. Если нужен, то необходимо внести ширину карнизного свеса и лобовой доски и затем указать из каких материалов (металла или ПВХ) он будет изготавливаться;

выбрать кровельные материалы из предлагаемых программой калькулятора;

с помощью переключателя выбрать требуемый профиль с учетом запретных длин и рабочей ширины. Смещение листа профиля на раскладке кровли помогает сделать выбор и подобрать наиболее экономную раскладку;

в зависимости от выбранного типа кровельного покрытия указать требуемую толщину, вид покрытия и цвет;

получить результаты вычислений калькулятора, которые при желании можно корректировать, для чего в соответствующем разделе есть опция «поменять». Если остались вопросы – закажите обратный звонок: вам перезвонит наш специалист, который сможет ответить на любые технические вопросы.

Онлайн калькулятор расчета двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание!
Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет стропильной системы двухскатной крыши

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Содержание статьи

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
Конек. Это обозначения места схождения стропил в верхней части.
Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
Схватка. Брусок, расположенный вертикально между опорами.
Обрешетка. Конструкция для установки кровли.

Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли двухскатной крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Описание полей калькулятора

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

Узнать длину ската;
Разделить на выбранный параметр шага;
К результату прибавить 1;
Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
Следующая величина – это половина от ширины дома, в данном случае – 3м.
Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

Нагрузку крыши;
Тип древесины, выбранной для конструкции;
Длину стропила;
Расстояние шага расположения стропил.
Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
Для профнастила угол может быть не меньше, чем 12 градусов;
Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м².
Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м²не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м².;
Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ!

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Ветровая нагрузка

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

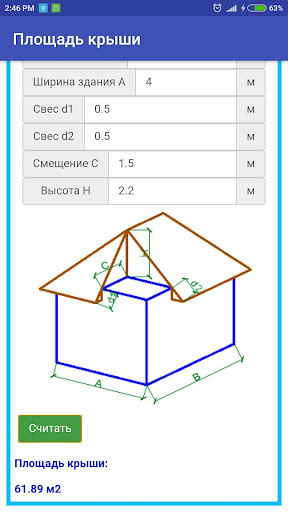

Как рассчитать площадь двускатной крыши:

Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
Исходя из этого, площадь одного ската будет равна – 41 м². Общее значение площади – 82 м², т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Расчет кровли двухскатной крыши

Расчет двухскатной крыши

Укажите необходимые размеры в миллиметрах

X — ширина дома
Y — высота крыши
C — размер свеса
B — длина крыши
Y2 — дополнительная высота
X2 — дополнительная ширина

Справка

Программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.
Так же можно расчитать некоторые полезные размеры крыши.

Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.

Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.

Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.

В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем.

В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.

Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.

Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.

Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.

Не забудьте точнее выставить величину нахлеста.

При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.

Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.

Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.

И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.

Расчёт двухскатной крыши — онлайн калькулятор

Инструкция для онлайн калькулятора расчета материалов и габаритов двухскатной крыши

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т. е. расстояние от основания до края свеса.

Стройматериалы кровли:

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3) для разной длины приведено в таблице.

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000	1200	80х100
До 3000	1800	90х100
До 4000	1000	80х160
До 4000	1400	80х180
До 4000	1800	90х180
До 6000	1000	80х200
До 6000	1400	100х200

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1, O2 – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

Шаг стропил (межосевой размер), мм	Сечение обрешётки, мм×мм
≤ 750	30×50
≤ 900	40×50
≤ 1100	40×60 или 50×50

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 – Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

Вид кровельного материала	Высота L1, мм	Ширина L2, мм
Профнастил	1000-1400	800-1200
Шифер (ГОСТ 30340-95)	1750	980, 1125, 1130
Керамическая черепица	310, 333, 347	190,190, 208
Битумная черепица	1000	317
Металлочерепица	1120, 1180	1040, 1100
Рубероид	1000	750, 1005, 1025
Еврошифер (Ондулин)	2000	950
Оцинкованая сталь	720-1800	2000, 2500
Кровельное железо	510-1000	710-2000

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.

ширина, углы наклона, размеры + проектирование

Крыша – важная конструктивная часть дома, выполняющая ряд наиважнейших функций. Она защищает от атмосферных напастей и отводит осадки, обеспечивает изоляцию и вносит солидный вклад в формирование собственного стиля строения. Для того чтобы столь значимое сооружение на «отлично» справлялось с доверенной работой, необходимо досконально продумать проект и скрупулезно разобраться с размерами.

Тщательный разбор и расчет двухскатной крыши требуется и самостоятельным мастерам, и владельцам загородной собственности, прибегающим к услугам строительных организаций. Давайте разберемся, как это правильно сделать.

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Конфигурацию и габариты любой скатной крыши задает стропильный каркас. На ребра стропильных ног укладываются скаты, образующие двухгранный угол. Сооружают стропильные системы из металлопроката и древесины, используют в строительстве конструкции индустриального изготовления и пиломатериалы.

Давайте рассмотрим варианты, доступные для приложения усилий самостоятельного мастера, т.е. построечный метод возведения каркаса крыши из пиломатериалов.

Этап #1 — выбор вида стропильной системы

Способ сооружения двухскатной крыши связан с размерами опосредованно, но без учета разницы в устройстве конструкций трудно будет разобраться с геометрическими параметрами.

В строительстве двухскатных крыш используются две традиционные технологии:

Наслонная, согласно которой у верха и низа стропилин есть прочная точка опоры. Нижней опорой служат стены дома, оснащенные мауэрлатом. Верх наслонных стропильных ног опирается на прогонную балку, формирующую конек. Прогонную балку опираются на сооруженную специально для нее опорную систему, на внутреннюю стену или на каменные фронтоны коробки, возведенные до устройства крыши. Наслонный способ преимущественно используют при обустройстве крупных домов с внутренней несущей стеной или рядом колон.
Висячая, согласно которой стропила верхами упираются лишь друг в дружку. Опорой для низа служат стены, как и в предыдущем случае. Висячие стропильные ноги формируют равносторонний треугольник, основание которого называется затяжкой. В совокупности такая система не создает распор, т.е. не передает распирающую нагрузку на стенки коробки. Стропильные треугольники устанавливаются либо в готовом к монтажу, т.е. собранном на земле виде, либо сооружаются из отдельных стропилин на месте. Отсутствие верхней опоры вносит коррективы в сферу использования: висячий метод применяется в обустройстве только небольших строений с малыми пролетами.

Схемы стропильных систем обоих типов включают минимум конструктивных элементов при перекрытии коробок шириной до 8-10м.

При обустройстве пролетов крупнее возникает опасность деформации стропильных ног. Чтобы исключить провисание и прогиб деревянных деталей из пиломатериалов, устанавливают укрепляющие элементы: подкосы, схватки, боковые прогоны и др.

Дополнительные детали обеспечивают жесткость и устойчивость крупного сооружения, но увеличивают нагрузку. Как определяется суммарная нагрузка и производится расчет элементов стропильной системы, мы уже разбирали.

Этап #2 — расчет ширины

Оба типа деревянных стропильных систем сооружаются по балкам перекрытия или по мауэрлату. От типа основы зависит, как вычисляется ширина крыши:

При монтаже на балки перекрытия именно они формируют карнизный свес, т.е. определяют габариты крыши.
При установке на мауэрлат ширина крыши определяется путем сложения трех величин. Суммировать нужно ширину коробки и две проекции ширины карнизного свеса. Однако в расчетах используется только несущая часть ширины крыши, равная ширине коробки.

Функцию мауэрлата в каркасных постройках выполняет верхняя обвязка, заодно соединяющая разрозненные элементы в единый каркас. В деревянном строительстве мауэрлатом служит верхний венец, сложенный брусом или бревном.

В случае применения «балочной» схемы устройства используются так называемые матицы – брусья или бревна, уложенные под верхним венцом стопы в качестве перекрытия.

Карнизные свесы крыш, установленных на мауэрлат, могут быть сформированы непосредственно стропильными ногами, пришитыми к ним кобылками или кирпичным выступом. Последний вариант, естественно, применяется при возведении кирпичных стен. Выбор ширины свеса продиктован типом кровельного покрытия и материалом, из которого сложены стены.

Примеры рекомендованной ширины свеса:

Для шиферной кровли не более 10см;
Для битумной черепицы в интервале 30-40см;
Для металлочерепицы 40-50см;
Для профлиста 50см;
Для керамической черепицы 50-60см.

Стены из бревна и бруса требуют усиленной защиты от косых дождей, потому свесы над ними обычно увеличивают на 10-15см. При превышении предельного значения ширины свеса, рекомендованного производителем, необходимо предусмотреть мероприятия по его укреплению.

Возможна установка наружных подкосов на стены или опорных столбов, которые одновременно смогут играть роль конструктивных элементов террасы, крыльца, веранды.

Этап #3 — определение уклона

Углу наклона скатов дозволено варьировать в широчайших пределах, в среднем от 10º до 60º с допустимыми отклонениями в обе стороны. Традиционно обе плоскости двухскатной крыши имеют равные углы наклона.

Даже в несимметричных конструкциях для жилых домов их в основном располагают под равным углом, а эффекта асимметрии добиваются путем сооружения разно-размерных скатов. Чаще всего различия в уклоне основных частей крыши наблюдаются при строительстве дачных домиков и бытовых объектов.

На процедуру определения оптимальной крутизны двухскатной крыши существенное влияние оказывают три фактора:

Тип покрытия вкупе с весом предназначенной для него обрешетки. Вид кровельного материала определяет технологию монтажа и способ устройства основания для его крепления. Чем плотнее получается кровля, тем меньшее значение может быть у уклона. Чем меньше нахлестов и стыков между элементами покрытия, тем ниже разрешено быть крыше. И наоборот.
Вес кровли вместе с компонентами кровельного пирога. Расположенное под углом к горизонту тяжелое покрытие давит на основание только своей проекцией. Короче, чем выше уклон, тем меньшая масса передается на перекрытие. Т.е. под тяжелую кровлю нужно строить крутую крышу.
Климатическая специфика региона. Высокий уклон способствует быстрому отведению снега и воды, что крайне желательно в областях со значительным уровнем выпадения осадков. Однако высокие скаты очень чувствительны к воздействию ветров, стремящихся их опрокинуть. Потому в регионах с характерными сильными ветрами принято строить пологие конструкции, а в районах с изобильными осадками – крыши с высоким уклоном.

В нормативной документации, применяемой в расчетах углов для возведения двухскатных крыш, встречаются единицы, способные сбить с толку неопытных в кровельном деле домашних строителей. Самая простая величина выражена в безразмерных единицах, самая понятная — в градусах.

Вторая версия передает соотношение высоты крыши к половине ее ширины. Для ее определения проводится линия от центральной точки перекрытия к вершине кровельного треугольника. Реальную линию проводят на схеме дома, воображаемую на объекте. Обозначается величина или в процентах, или в виде математического отношения типа 1: 2,5… 1: 5 и др. В процентах мудренее и неудобней.

Этап #4 — определение высоты конька

У крыши с двумя скатами по желанию хозяина может быть или не быть чердак. В чердачных пространствах двухскатных крыш не положено устраивать полезные помещения. Для этого существует технология сооружения ломаных крыш. Однако высота чердака, применяемого для обслуживания и осмотра крыш углом, не является произвольной.

Согласно предписаниям противопожарной службы от вершины до перекрытия должно быть не меньше 1,6м. Верхний предел продиктован эстетическими убеждениями проектировщиков. Они утверждают, что если высота крыши больше высоты короба, то она словно «давит» на постройку.

Высоту расположения коньковой вершины для устроенных по балкам висячих крыш легче всего определить чертежным методом:

Чертим схему коробки дома в масштабе.
Ищем середину верхнего перекрытия.
От середины вверх прокладываем ось симметрии.
В любую из сторон от середины откладываем половину ширины крыши – получаем крайнюю точку свеса.
С помощью транспортира от крайней точки свеса вычерчиваем прямую под углом, рекомендованным производителем кровельного покрытия. Точка ее пересечения с осью будет вершиной крыши. Измерим расстояние от вершины до перекрытия, получим высоту.

Чтобы получить полную картину, на схеме нужно аналогичным способом вычертить второй скат. Параллельно линиям вычерченных скатов надо провести еще две линии на расстоянии, равном толщине стропильных ног в том же масштабе.

Если не устроит конфигурация крыши, можно «поиграть» с высотой на бумаге, изменяя положение точки вершины и уклон крыши в разумных пределах. Те же манипуляции можно провести в одной из чертежных программ.

При вычерчивании абриса крыши, сооружаемой по наслонной технологии, следует учитывать толщину прогонной балки. При внушительной мощности она несколько сдвинет положение скатов.

Народные умельцы считают, что расчеты элементов стропильной системы для строительства двухскатной крыши можно вообще свести к вычислению только сечения прогона. Это самый нагруженный элемент, все остальные имеют право быть тоньше. К примеру, если расчеты покажут, что для конькового прогона потребуется материал 100×150мм, то для стропилин, опор, подкосов достаточно доски 50×150мм.

Процесс поиска высоты конструкций со свесами, сформированными кобылками, немногим отличается от описанной методы. Просто угол уклона вычерчивается не от крайней точки свеса, а от нижнего узла крепления стропилины к мауэрлату. В любом случае вариации с крутизной и размерами запланированной к строительству двухскатной крыши лучше подобрать на «бумаге», чем на стройплощадке.

Этап #5 — расчет расхода материала

Нормальный хозяин загодя задумывается о бюджете строительства. Правда, в предварительной смете по определению будут неточности. Процесс возведения двухскатной крыши наложит свои коррективы на первоначальный расчет материала, но выяснить объем основных трат поможет.

Предварительная смета должна включать:

Брус для устройства мауэрлата. В жилищном строительстве используют пиломатериал сечением от 100×150мм до 200×200мм. Метраж рассчитывается по периметру коробки с 5% запасом на обработку и соединения. Аналогичный материал приобретается для устройства лежня, если он запроектирован.
Доска для изготовления стропилин. Чаще всего для изготовления стропильных ног используют материал сечением от 25×150мм до 100×150мм. Метраж определяется путем умножения длины внешнего ребра на количество. Материал приобретают с запасом 15-20%.
Доска или брусок для выполнения подкосов, затяжек и опор сечением 50×100, 100×100мм в зависимости от проекта. Тоже нужен запас примерно 10%.
Материал для устройства обрешетки. Расход его зависит от типа финишного покрытия. Обрешетку сооружают либо сплошной, если будет производиться укладка битумной черепицы, либо разреженной под профнастил, металлочерепицу, обычную черепицу, шифер и пр.
Рулонная гидроизоляция, метраж которой определяет вид кровли и крутизна. Высокие крыши покрывают водоизоляционным ковром только вдоль свесов, конька и в выпуклых или вогнутых углах. Пологие покрывают сплошным ковром.
Финишное покрытие. Его количество вычисляют, суммируя площади скатов. Если имеются врезанные слуховые окна, то их площади тоже подсчитывают. Только вычисляют как прямоугольник, а не по факту. Количество запаса для укладки рекомендовано производителями покрытия.
Материал для обшивки фронтонов и свесов.
Уголки, пластины, саморезы, скобы, гвозди. Нужны анкера и шпильки, их количество подскажет проект.

Еще потребуются фасонные элементы для обустройства сквозных проходов через крышу, ендов, свесов, конька. Представленный набросок сметы действителен для холодной конструкции. Для утепленной крыши надо будет приобрести утеплитель и пароизоляционную пленку, брусок для контрообрешетки и материал для обшивки крыши изнутри.

Мы подобрали для вас ряд видео роликов, в которых еще более подробно разбираются технологии строительства:

Все рассчитать перед строительством крыши углом – дело нужное и очень полезное. Несмотря на незамысловатость формы и простоту монтажа, в процессе расчетов и сооружения имеются технологические нюансы. Их учесть и правильно применить поможет предварительное проектирование и определение размеров.

Расчет кровли двухскатной крыши

Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

нагрузку крыши;
шаг между стропилами.
вид кровельного покрытия

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.

Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

У
гол наклона крыши

— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

П
лощадь поверхности крыши

— Общая площадь всей поверхности кровли, с учетом длины свеса.

П
римерный вес кровельного материала

— Вес выбранного кровельного материала на всю площадь крыши.

К
оличество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

Д
лина стропил

— Длина каждого стропила от конька до основания ската

М
инимальное сечение стропил

— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

К
оличество стропил

— Общее количество стропил при заданном шаге на всю стропильную систему.

К
оличество рядов обрешетки

— Общее количество рядов обрешетки по заданным размерам на всю кровлю

Р
авномерное расстояние между досками обрешетки

— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Калькулятор двухскатной крыши, онлайн-расчет стоимости кровли на GrandLine.ru

От геометрии кровли зависит количество необходимого материала и количество доборных элементов. Чем сложнее кровля, тем больше основных и расходных материалов потребуется.

Односкатная

Двускатная

Вальмовая

Шатровая

Мансардная

Произведите замер и внесите данные. Если конструкция кровли сложная, то ее разбивают на отдельные плоскости и замеряют все расстояния для раскроя материала и геометрического построения. При расчете особое внимание следует уделить не площади крыши, а размеру каждого ската.

скат 1

скат 2

Каждый материал имеет свои особенности монтажа, разные доборные элементы и крепежи. Поэтому прежде чем производить расчет, надо определиться непосредственно с материалом.

Металлочерепица

Профнастил

Фальцевая кровля

Рассчитать

Над раскладкой кровли находятся переключатели профилей изделия, они позволит Вам выбрать необходимый профиль с учетом его рабочей ширины и запретных длин. Для просмотра раскладки листов на скате выберите скат, нажав на него. С помощью стрелок изменяйте длину листов в соответствии с вашей потребностью для выбранного ската.

Смещая листы, Вы можете подобрать более экономную и симметричную раскладку.

Смещение листов справа (скат 1)
Смещение листов справа (скат 2)

Профнастил

Classic

Kvinta plus

Kredo

Kamea

Modern

Kvinta Uno

GL-10R

GL-20R

GL-21R

GL-35R

GL-60R

GL-75R

Кликфальц

Обновление

Для расчёта стоимости кровельных материалов и подходящих доборных элементов, выберите необходимый продукт. С помощью фильтра вы можете выбрать интересующий Вас цвет, толщину или покрытие.

Ниже указаны параметры вашей кровли и количество необходимого материала с учетом запретных длин и перехлестов листов. Далее вы можете добавить товар в корзину и, при необходимости, в корзине отказаться от каких-либо элементов.

добавить в корзину Обновление скачать расчёт Отправить расчет менеджеру

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Другое название двускатной разновидности крыши – щипцовая.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
Конек. Это обозначения места схождения стропил в верхней части.
Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
Схватка. Брусок, расположенный вертикально между опорами.
Обрешетка. Конструкция для установки кровли.

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.

Обозначения полей в калькуляторе

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

1 2 3

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Описание полей калькулятора

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

Узнать длину ската;
Разделить на выбранный параметр шага;
К результату прибавить 1;
Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
Следующая величина – это половина от ширины дома, в данном случае – 3м.
Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
Для профнастила угол может быть не меньше, чем 12 градусов;
Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Виды нагрузки:

Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Ветровая нагрузка

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

Как рассчитать площадь двускатной крыши:

Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
Исходя из этого, площадь одного ската будет равна – 41 м2. Общее значение площади – 82 м2, т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Кровельный набор

Заключение

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-10

Дачный эксперт

Оцените статью автора:

10 оценок, среднее: 4,50 из 5

Загрузка…

Расчет стропильной системы двухскатной крыши: порядок выполнения

Расчет стропильной системы следует делать не после строительства коробки дома, а еще на этапе изготовления проекта здания. Надо помнить, что для очень ответственных и престижных сооружений такие работы рекомендуется заказывать профессиональным архитекторам, только они смогут выполнить правильные расчеты и гарантировать длительность и безопасность эксплуатации сооружения.

Расчет стропильной системы двухскатной крыши

Виды простых крыш

Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.

Тип стропильной системы двухскатной крышиАрхитектурные особенности и краткое описание

Простая симметричная	Наиболее часто используемый вариант, имеет два полностью одинаковых ската прямоугольной формы. Нагрузки между отдельными элементами распределяются равномерно вне зависимости от их расположения. Количество дополнительных упоров не ограничивается, конкретное решение принимается в зависимости от планов использования чердачных помещений. Расчеты можно делать при помощи бесплатных программ, размещенных на строительных сайтах.
Асимметричная стропильная система двухскатной крыши	Конек смещен в одну из сторон дома или скаты с различными углами наклона. Более сложная для расчетов стропильная система крыши. Если в упрощенном варианте можно рассчитывать один скат и полученные данные автоматически применять для второго, то для асимметричной стропильной системы такой вариант использовать нельзя. Преимущества – оригинальный внешний вид. Недостатки – сложность расчетов и монтажа и уменьшение используемого чердачного пространства.
Ломанная двухскатная стропильная	Чаще всего используется во время строительства мансардных помещений, позволяет существенно увеличивать объем чердачных помещений. Расчеты по сложности относятся к средней категории. Стропильная система с наружным изломом. Редко встречаются системы с внутренним изломом, кроме оригинального внешнего вида, они никаких преимуществ не имеют.

Неопытным застройщикам рекомендуется делать расчеты самых простых типов стропильных систем двухскатных крыш.

Конструктивные элементы стропильной системы

Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.

Мауэрлат

Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.

Мауэрлат

Цены на брус

Брус

Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.

Стропильные ноги

Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.

Наращивание стропил

Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.

Что такое стропильные фермы

Затяжки рассчитываются на растяжение.

Затяжка на стропилах

Прогоны

Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.

Коньковый прогон

Опоры для стропил

Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.

Опоры для стропил

Лежни

Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.

Лежень на схеме

Обрешетка

Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.

Обрешетка крыши

Какая обрешетка необходима под профнастил? Когда монтировать деревянную, а когда металлическую? Как правильно выбрать шаг обрешетки и какие при этом учитывать факторы? Подробные ответы на эти вопросы можно получить на нашем сайте!

Цены на доски строительные

Доски строительные

Все работы состоят из нескольких этапов, каждый оказывает большое влияние на устойчивость и долговечность эксплуатации конструкции.

Расчет параметров стропильных ног

На основании полученных данных определяются линейные параметры пиломатериалов и шаг ферм. Если нагрузки на стропила очень большие, то для равномерного их распределения устанавливаются вертикальные или угловые упоры, расчеты повторяются с учетом новых данных. Меняется направление воздействия усилий, величина крутящих и изгибающих моментов. Во время расчетов должны учитываться три вида нагрузок.

Постоянные. К этим нагрузкам относится вес кровельных материалов, обрешетки, утеплительных слоев. Если чердачное помещение эксплуатируемое, то следует принимать во внимание массу всех отелочных материалов внутренних поверхностей стен. Данные по кровельным материалам берутся из их технических характеристик. Легче всех металлические кровли, тяжелее всех натуральные сланцевые материалы, керамическая или цементно-песчаная штучная черепица.
Нагрузки, действующие на здание
Переменные нагрузки. Самые сложные для расчетов усилия, особенно в настоящее время, когда климат резко меняется. Для расчетов по-прежнему берутся данные со справочников СНиПа устаревшего образца. Для его таблиц применялись сведения пятидесятилетней давности, с этих пор значительно изменилась высота снежного покрова, сила и преобладающее направление ветра. Снеговые нагрузки могут в разы превышать имеющиеся в таблицах, что оказывает весомое влияние на достоверность расчетов.
Расчётная снеговая нагрузка
Причем высота снега изменяется не только с учетом климатической зоны, но и в зависимости от расположения дома по сторонам света, рельефа местности, конкретного места расположения здания и т. д. Такими же недостоверными являются и данные о силе и направлении ветра. Архитекторы нашли выход из этой сложной ситуации: данные берут из старевших таблиц, но для страховки надежности и устойчивости в каждой формуле применяют коэффициент запаса прочности. Для ответственных стропильных систем на жилых зданиях норматив составляет 1,4. Это значит, что все линейные параметры элементов системы увеличиваются в 1,4 раза и за счет этого повышается надежность и безопасность эксплуатации конструкции.
Нагрузки на кровлю берут из таблиц, но с поправочным коэффициентом
Фактическая нагрузка от ветра равняется показателю в регионе расположения строения, умноженному коэффициент поправки. Поправочный коэффициент характеризует особенности расположения здания. По такой же формуле определяется и максимальная снеговая нагрузка.
Ветровая нагрузка на крышу
Индивидуальные нагрузки. К этой категории относятся специфические усилия, влияющие на стропильную систему двухскатной крыши во время землетрясения, торнадо и иных природных катаклизмов.

Конечные значения определяются с учетом вероятности одновременного действия всех вышеперечисленных нагрузок. Размеры каждого элемента стропильной системы рассчитываются с применением коэффициента запаса прочности. По такому же алгоритму проектируются не только стропильные ноги, но и перемычки, упоры, растяжки, прогоны и прочие элементы крыши.

Калькулятор расчета нагрузки на стропила

Перейти к расчётам

Общие советы для расчета крыши

Перед началом работ следует нарисовать эскиз стропильной системы с указанием размеров и конкретного места установки дополнительных упоров. Этот эскиз можно менять во время проведения расчетов и подбирать наиболее оптимальные варианты.

Перед началом работ следует нарисовать эскиз стропильной системы

Чем больше крыша имеет отдельных нагруженных узлов, тем значительнее запас по прочности рекомендуется использовать. Дело в том, что в каждом новом узле могут возникать проблемы, их следует предусматривать и минимизировать на стадии проектирования здания.

Расчет угла наклона скатов

От этой величины зависит распределение вертикальных и горизонтальных усилий. Во время расчетов все силы, действующие на чердачные перекрытия и стропильную систему, разбиваются на строго горизонтальные и строго вертикальные. Только эти проекции принимаются во внимание. Каждая сила действует на деревянные элементы в продольном и поперечном направлении.

Расчет угла наклона крыши

Угол наклона скатов зависит от технических параметров используемых кровельных материалов. Есть одна общая аксиома – чем больше угол, тем меньше вертикальные нагрузки на стропильную систему. Но с увеличением этого параметра возрастает парусность крыши, увеличивается влияние ветра на устойчивость стропильной системы.

Калькулятор расчета угла наклона крыши

Расчет шага стропил

Для неутепленных крыш никаких общих правил не существует, шаг между стропилами определяется исходя из оптимальных параметров стропилин. Если они изготовлены из пиломатериалов больших размеров, то шаг увеличивается, если размеры незначительны, то стропильные ноги располагаются ближе. За счет такого подхода удается сэкономить финансовые средства на стоимости строительных материалов для возведения стропильной системы двухскатной крыши.

В случае планирования жилых чердачных помещений шаг стропильных ног строго регламентируется. Расстояние зависит от ширины используемых утеплителей, но в большинстве случаев оно равняется 56–58 см.

Шаг и длина стропил

Калькулятор расчета длины стропильных ног

Перейти к расчётам

Расчет дины стропильных ног

Есть два алгоритма действий, решение принимается с учетом максимального количества индивидуальных факторов.

За исходные данные принимается угол наклона скатов. В этом случае неизвестной является не только длина стропильных ног, но и максимальная высота чердачного помещения. Во время расчета используется теорема Пифагора, длина стропил и высота вертикальных упоров в месте конька рассчитываются отдельно.
Длина стропильных ног есть в исходных данных, необходимо узнать высоту стропильной системы. Расчет несколько упрощается. Вначале следует определить угол наклона у стропилин такой длины на конкретном здании, а потом уже узнается высота стропильной системы.

Какие факторы влияют на сечение стропилин

Главный фактор – нагрузка. Об этом мы уже писали, упоминали, как она находится, какая бывает и от чего зависит. Исходя из максимальной расчетной нагрузки, проектировщики определяют параметры сечения элементов стропильной системы.

Геометрия сечения. В науке сопротивления материалов есть несколько фундаментальных законов, которые позволяют определять оптимальные размеры нагруженных элементов. За счет этого существенно уменьшается сметная стоимость стропильной системы. К примеру, брус 100×100 мм выдерживает намного меньшие усилия на изгиб, чем доска 50×100 мм, хотя объем дорогостоящих пиломатериалов у него в два раза больше.
Брус 100×100 мм
Доска обрезная 100х50 мм
Фундаментальные закономерности влияют и на точное место установки дополнительных упоров, угол наклона и материал их изготовления.
Длина ноги, шаг стропилин и вид древесины. Определение сечения бруса делается только после того, как все исходные данные уже известны.
Вид древесины и сортность — важные факторы, которые учитывают при расчетах

Для облегчения расчетов архитекторам предлагаются готовые таблицы с указанием зависимости сечения от шага и длины.

Расчет стропильной системы при помощи специального калькулятора

В сети есть бесплатные калькуляторы, которые значительно упрощают процесс создания схемы и расчета стропильной системы. С их помощью можно узнать количество, расположение и размеры элементов стропильной системы. Сразу оценивается объем пиломатериалов, необходимых для сборки конструкции.

Важно. Объем вычисляется без запаса на непредвиденные отходы. Во время приобретения следует иметь в виду существующую особенность и примерно на 5–10% увеличивать объем.

Калькулятор после завершения расчетов позволяет получать такие сведения:

чертеж стропильной конструкции с указанием размеров отдельных элементов. Количество пиломатериалов для изготовления каждого номенклатурного наименования. Задаются исходные данные, а программа самостоятельно выполняет все математические действия;
Параметры элементов в калькуляторе
трехмерная проекция стропильной системы. Есть возможность изменять пространственное положение конструкции и лучше понимать назначение каждого узла. Трехмерный чертеж дает возможность увидеть места соединения всех деталей, узнавать, насколько точно рассчитана их длина, как делаются соединения.
Трехмерная проекция
Можно посмотреть отдельно каждый узел

Вкладка «Скачать» сохраняет результаты расчетов стропильной системы двухскатной крыши. Тип файла выбирает пользователей, для скачивания результатов сайт требует регистрации. Она полностью бесплатна и отнимет всего несколько минут.

Вкладка «Скачать»

При помощи вкладки «Виджет» можно сразу отправлять расчеты на собственный сайт или по иному указанному электронному адресу. Еще одна полезная функция – есть возможность разместить такой же калькулятор на своем сайте и в дальнейшем делать все расчеты на нем.

Вкладка «Справка» перенаправляет на страницу, где указаны требования к исходным данным для проведения расчетов стропильной системы.

В калькуляторе можно заранее посмотреть на схеме все условные обозначения величин

Для того чтобы не допускать ошибок, необходимо изучить пошаговую инструкцию пользования. Как делать расчеты?

Шаг 1. Перейдите на первую вкладку «Чертежи», укажите, в каких единицах будут даны размеры элементов стропильной системы, тип кровельных покрытий, высоту конька крыши и размеры соединительных узлов. Программа подберет материалы изготовления обрешетки, подсчитает длину стропилин, выберет оптимальные методы соединения различных узлов. Справочный раздел сайта имеет все подсказки не только по линейным значениям соединений, но и по возможным в данном конкретном случае типам. Это очень удобный и функциональный раздел, значительно облегчает принятие правильного решения на начальном этапе проектирования и расчета стропильной системы двухскатной крыши.

Нужно указать параметры (слева)

Шаг 2. Введите размеры дома, толщину фасадных стен и размеры мауэрлата. Сайт потребует указать характеристики стропильных ног. Их толщина в большинстве случаев 50 мм, а ширина зависит от того, какой будет крыша – теплой мансардной или обыкновенной холодной.

Ввод параметров

Для теплой крыши надо дать размеры утеплителя, технические характеристики паро- и гидроизоляции. С учетом вида материалов для кровли выбирается тип и шаг обрешетки.

Шаг 3. Включите функцию «Расчет».

Придется несколько секунд подождать, пока программа обработает введенные данные и выдаст готовые результаты. Появится чертеж конструкции стропильной системы двускатной крыши указанием всех размеров стропилин, подробной детализацией узлов соединения. Есть рабочий чертеж каждой ноги, ее место установки и форма запилов для соединения с мауэрлатом и в коньке.

Расчетные данные

Пользователь может подробно рассмотреть модель крыши дома в 3D изображении. При помощи мыши модель вращается в любую сторону, увеличивается и уменьшается масштаб.

Модель можно вращать

Вид элементов после расчета, просмотр в 3D

Практический совет. Программа дает возможность изменить высоту конькового элемента уже на готовой модели. Эта функция намного облегчает выбор вариантов крыши с учетом дизайнерского вида. Проектировщик следит, как меняется внешний вид дома в зависимости от колебаний высоты стропильной системы, несколько раз вводит новые данные для выбора оптимального варианта. Все остальные размеры и расчетные данные в автоматическом порядке изменяются с учетом различных данных по высоте.

Шаг 5. После выбора окончательного варианта нужно вернуться на вкладку «Чертежи» и ознакомиться с результатами расчетов по каждому отдельному элементу стропильной системы.

Просмотр результата расчета

Описание расчета

Очень важно, что даются не только размеры для изготовления элементов, но и объемы пиломатериалов для полного строительства крыши. Мы уже упоминали, что это чистые значения, они не учитывают количество неизбежных непродуктивных отходов. Программа обрабатывает самые простые конструкции двухскатных крыш, на практике их придется совершенствовать, монтировать различные прогоны, вертикальные и угловые стойки.

Результат во вкладке «Чертежи»

Это самая простая программа для расчетов стропильной системы. Профессиональные архитекторы для работы пользуются усовершенствованными, они имеют намного больше возможностей и функций, учитывают все исходные данные, обладают расширенным справочным отделом с указанием строительных стандартов и отраслевых нормативных актов.

Выводы

Не стоит спешить с расчетами, если у вас нет никаких практических навыков, то результаты программ можно использовать как рекомендации. Очень полезно ознакомиться с параметрами кровельных систем уже построенных зданий. Выберите для себя походящий стиль и попроситесь к владельцу на экскурсию.

Конструкцию стропил можно посмотреть в уже отстроенном здании

Если у него есть мансардное помещение и стропильная система не видна, то можно получить практическую консультацию у опытных строителей.

Крыша – очень сложный и ответственный архитектурный элемент любого строения, не нужно с ним экспериментировать. Ошибки могут становиться причиной появления очень неприятных ситуаций, для их ликвидации потребуется много усилий, времени и финансовых средств. Намного выгоднее со всех точек зрения обратиться за помощью к профессионалам, чем самостоятельно заниматься такими сложными расчетами.

Контакты

Видео – Расчет стропильной системы

Расчет двухскатной крыши онлайн калькулятор 3D, чертежи, стропильная система, площадь, угол наклона

Чертеж расстояний между стропилами односкатной крыши
Чертеж обрешетки односкатной крыши
Чертеж размеров стропила односкатной крыши
Чертеж размеров стропила односкатной крыши в положении для установки

Длина по скату крыши: 468.25 мм
Длина от конька до запила: 413.16 мм
Длина снизу от конька до запила: 406.27 мм
Длина от запила до конца свеса: 55.09 мм
Глубина запила по опоре (горизонтально): 5 мм
Глубина запила вдоль стены (вертикально): 4.73 мм

Установить стропилу на краю: 1 мм
Установить стропилу у стены: 1 мм

Расстояние друг от друга: 60 мм

Расстояние между досками: 50 мм

Задаетесь вопросами: как рассчитать двухскатную крышу, ее площадь, материалы для нее и основные конструктивные элементы?

Мы предлагаем профессиональный бесплатный расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора KALK.PRO, визуализацией 3D и подробными чертежами. Детальные расчеты крыши и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!

Наш онлайн калькулятор стропильной системы произведет расчет двускатной крыши:

расчет длины стропил двускатной крыши
количества стропил и шага
расчет площади двухскатной крыши и угла наклона
расчет обрешетки на крышу
количество листовых кровельных материалов (например, профнастила, металлочерепицы, шифера)
параметры пароизоляции и утеплителя

Для формирования расчета калькулятора двускатной крыши вам нужно измерить и ввести в соответствующие окошки следующие размеры:

Сечение (толщина x ширина) и шаг стропил зависят от угла наклона крыши, ее вида, длины стропильной ноги, максимально выдерживаемых основных нагрузок, а также от типа и веса покрытия кровли, и даже в какой-то степени от ширины утеплителя. Если не знаете, где взять стандартные параметры стропил и обрешетки, вам поможет наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа кровли ».

Калькулятор выполняет расчет материалов на крышу, отталкиваясь от введенных вами размеров кровельного листа и от расчетной величины площади кровли. Количество кровельных материалов для крыши, досок и бруса для стропильной системы мы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем доплачивать кучу денег за доставку не хватающей пары досок.

Будьте внимательны! От того, насколько точные величины вы внесете, настолько достоверно онлайн калькулятор сможет рассчитать двускатную крышу.

Упростите себе подсчеты и сэкономьте время, программа сама нарисует план стропил двускатной крыши и выведет результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углах обзора, и ее интерактивной 3d модели.

На закладке « 3 D – Просмотр » вы можете лучше разглядеть свою будущую двускатную крышу в объемном представлении. На наш взгляд, визуализация в строительстве – очень нужная возможность.

Вкладка « Сохранить » поможет вам не потерять рассчитанный вами проект крыши. Отправьте расчет кровли двускатной крыши на почту, сохраните в одном из выбранных форматов или добавьте в закладки.

Вся информация на сайте предоставлена исключительно в ознакомительных целях. Пользователь несет самостоятельную ответственность за все возможные последствия, возникшие по причине использования полученной информации. Ни при каких условиях и обстоятельствах ответственность за последствия, которые прямо или косвенно повлекло за собой использование информации или программного обеспечения, размещенного на этом сайте, не может возлагаться на владельцев сайта и быть основанием для судебного разбирательства или иного преследования.Принимаем к оплате:© 2014 — 2019 Kalk.Pro: Строительные калькуляторы онлайн — 3D расчеты лестниц, крыш, фундаментов.

Расчет каркаса двускатной крыши — шаблоны стропил, планы кровли, уклон + 3D

Kalk.pro предоставляет только размерные расчеты, никаких конструктивных расчетов (несущих) не выполняет. Вы несете ответственность за то, чтобы ваша крыша соответствовала всем местным строительным нормам и законам (международным) и чтобы ваша конструкция была в порядке (конструкция вашей крыши способна выдерживать все приложенные нагрузки).

Как рассчитать двускатную крышу, размеры и материалы элементов крыши?

Наш онлайн-калькулятор рассчитает стропильную систему крыши:

длина стропил двускатной крыши
количество стропил
обшивка
кровельные материалы (черепица, кровельная мембрана, металлочерепица, шифер)

Чтобы получить все данные из калькулятора двускатной крыши, вам необходимо измерить и ввести в соответствующие поля следующие размеры:

Сечение (толщина x ширина) и шаг стропил зависит от угла наклона крыши, ее типа, длины стропильной опоры. , максимально кратковременно выдерживают и большие нагрузки, и тип и вес кровли, и даже в некоторой степени ширину утеплителя.Если вы не знаете, где взять стандартные параметры стропил и обшивки, поможет наша статья «Оптимальное сечение , шаг обшивки и стропила в зависимости от типа кровли ».

Калькулятор производит расчет материалов для кровли, исходя из введенного размера кровельного листа и расчетных значений площади кровли. Количество кровельных материалов для крыши, досок и пиломатериалов для кровельной системы, рекомендуем покупать с небольшим запасом, всегда лучше отнести остатки в строительный магазин, чем платить кучу денег за доставку не прихватив пару досок.

Будьте осторожны! Чем более точные данные вы введете, тем более надежные результаты вы получите с помощью онлайн-калькулятора.

Упростите свои расчеты и сэкономьте время, программа нарисует план стропил , двускатную крышу и отобразит результаты расчета двускатной крыши по введенным данным в виде чертежа двускатной крыши на под разными углами, и его интерактивная 3d модель.

На вкладке « 3 D — View » вы можете лучше увидеть свою будущую двускатную крышу в объемном представлении.На наш взгляд, визуализация в строительстве — умение действительно нужно.

Вкладка « Сохранить » поможет Вам не потерять спроектированную Вами крышу. Вышлите расчет кровли двускатной крыши на почту, сохраните в одном из выбранных форматов или закладки.

Если у вас есть проект двускатной крыши с разными уклонами, вам необходимо произвести расчет с помощью калькулятора дважды, по одному разу для каждого уклона отдельно.

Калькулятор кровли | Калькулятор кровли Kai

| Кай

Дом
Калькулятор площади двускатной крыши

—

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

Длина крыши

Скаты крыши

ABIH = BCDI = DEFI = FGHI

Уклон = …%
Угол = … град
Шаг = … x12

Длина крыши

Скаты крыши

ABIH = BCDI = DEFI = FGHI

Уклон = …%
Угол = … град
Шаг = … x12

Длина крыши

Скаты крыши

ABIH = BCDI = DEFI = FGHI

Уклон = …%
Угол = … град
Шаг = … x12

Длина крыши

Скаты крыши

ABIH = BCDI = DEFI = FGHI

Уклон = …%
Угол = … град
Шаг = … x12

Длина крыши

Скаты крыши

ABIH = BCDI = DEFI = FGHI

Уклон = …%
Угол = … град
Шаг = … x12

Длина крыши

Скаты крыши

ABIH = BCDI = DEFI = FGHI

Уклон = …%
Угол = … град
Шаг = … x12

Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете.Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie.

Я согласен

Все расчеты можно использовать бесплатно, и мы не несем ответственности за конечный результат.

Информация, представленная на нашем сайте, носит общий характер и не должна использоваться для покупки строительных материалов — для этого обратитесь к специалисту.

Calculating Roofs & Gables

757-963-6878

Вирджиния, лицензия строителя № 2705158280

ОБЯЗАН ОБСЛУЖИВАТЬ ДОРОГИ ХЭМПТОНА НОРФОЛК — ВИРДЖИНИЯ БИЧ — НОВАЯ НОВАЯ НОВАЯ ЧАСТЬ 9 — CHFFMOLK — 9168 Расчет площади крыши по планам

Добавьте вылет к размерам.
Умножьте длину на ширину.
Умножьте площадь на множитель стропил, который соответствует уклону крыши вашего плана.
Разделите на 100, чтобы вычислить количество квадратов.

Расчет общих стропил на бедре / впадине

Измерьте пролет (размер плоскости).
Определите множитель, соответствующий уклону крыши.
Умножьте пробег на множитель.
Округлить до следующего «четного» числа.

Пример. Что такое квадратные футы в двускатной зоне здания шириной 50 футов и высотой 12 футов?

GA = Высота фронтона x Длина участка ÷ 2
GA = 12 x 25 ÷ 2
GA = 150 SF

Пример: Каков пробег здания с 60-футовым пробегом? Наклон 6:12

Прогон = 60 ÷ 2
Прогон = 30
GH = Прогон x Вертикальный подъем
GH = 30 x 6
GH = 180 дюймов (или 15 футов)

Зона покрытия на рулон войлока (подложки)

15 # Войлочная подкладка 400 SF
30 # Войлочная подкладка 200 SF

Факторы потерь

68

Простые крыши (двускатные) — 1 — 5%

Сложные крыши ———— 5-10%

Расчет пакетов кровельного покрытия

ИСПОЛЬЗУЙТЕ ЭТО МЕНЮ ДЛЯ НАЙДИТЕ БОЛЬШЕ СОВЕТОВ НА КАЖДЫЙ МАТЕРИАЛ

ПРИМЕЧАНИЕ. Это работает для вальмовых и двускатных крыш.

Пример. Какова длина здания с пролетом в 50 футов?

Прогон = Диапазон ÷ 2
Прогон = 50 ÷ 2
Пробег = 25

Расчет площади фронтона здания

GA = Высота фронтона x Шаг

Расчет высоты фронтона здания

GH = участок x вертикальный подъем

Расчет длины фронта здания

Пробег = пролет ÷ 2

GAF | Калькулятор вентиляции

384 м.кв.В. чистой свободной площади вытяжки, необходимой на гребне или рядом с ним.

384 м.кв. В. чистой свободной площади водозабора, необходимой на потолке или рядом с ним.

Полезный совет

Если требуется вентиляция чердака 1/150, просто удвойте вычисленное количество вытяжки и всасывания.

Примечание: N / R = не рекомендуется

Вытяжная вентиляция

cobra ^® & truslate ^® пластиковые вентиляционные отверстия (линейные ножки)

Продукт	Требуется прямая стопа
Cobra ^® RidgeRunner ^®	31 ‘
Cobra ^® Жесткое вентиляционное отверстие 3 ^™	22 ‘
Cobra ^® SnowCountry ^®	22 ‘
Cobra ^® SnowCountry ^® Advanced	22 ‘
Cobra ^® Отверстие для бедра	43 ‘
TruSlate ^® Коньковая вентиляция	43 ‘

Cobra ^® Выхлопное отверстие — сетчатые ролики (прямые ножки)

Продукт	Требуется прямая стопа
Cobra ^® Выпускное отверстие — ручной гвоздь	31 ‘
Cobra ^® Выпускное отверстие — пистолет для гвоздя	22 ‘

Master Flow ^® Вентиляционное отверстие с алюминиевым коньком (линейные ножки)

Продукт	Требуется прямая стопа
AR10	31 ‘

Master Flow ^® Кровельные жалюзи (количество вентиляционных отверстий)

Продукт	Требуемый номер
RT65 Пластиковый квадрат — верх	31 год
IR61 Низкопрофильный пластик	31 год
R50 / RV50 Металлические универсальные	31 год
IR65 Пластик с наклоном назад	31 год
SSB960 Металлический наклонный задний	31 год
HCD144 Вентиляционное отверстие купола большой емкости	31 год

Приточная вентиляция

Cobra ^® Воздухозаборники (прямые ножки)

Продукт	Требуется прямая стопа
Cobra IntakePro ^®	31 ‘

Master Flow ^® Отверстия для нижнего / нижнего отсека (количество отверстий, кроме LSV8)

Продукт	Требуемый номер
LSV8 Металлические непрерывные вентиляционные отверстия под потолком (прямые ножки)	31 ‘
Пластиковые вентиляционные отверстия EAP 4×12	31 год
EAC 16×4 Металлические вентиляционные отверстия под потолок	31 год
Металлические вентиляционные отверстия под потолок EAC 16×8	31 год
EmberShield ^® Закрывающиеся вентиляционные отверстия в потолке	31 год

Приточная или вытяжная вентиляция

Примечание: жалюзи фронтона обычно устанавливаются парами

Master Flow ^® Металлические фронтальные жалюзи (количество вентиляционных отверстий)

Продукт	Требуемое количество
DA 12×12	31 год
DA 12×18	31 год
DA 14×24	31 год
DA 18×24	31 год
DA 24×30	31 год

MasterFlow ^® Пластиковые двускатные жалюзи (количество вентиляционных отверстий)

Продукт	Требуемый номер
SL 8×8	31 год
SL 12×12	31 год
SL 12×18	31 год
SL 18×24	31 год

MasterFlow ^® Пластиковые круглые жалюзи (количество вентиляционных отверстий)

Продукт	Требуемый номер
RLSC 2 «	31 год
RLSC 3 «	31 год
RLSC 4 «	31 год

Калькулятор обшивки кровли — оценка количества фанеры, необходимой для кровли

Прикинуть, сколько листов фанеры 4 × 8 нужно для обшивки крыши с учетом уклона крыши.

Найдите количество листов фанеры, необходимое для обшивки крыши

Чтобы определить количество фанеры, необходимое для покрытия крыши, начните с определения площади крыши. Как только площадь известна, разделите ее на площадь листа 4 × 8, чтобы определить, сколько нужно обшивки.

Найдите площадь крыши

Умножьте длину крыши в футах на ширину крыши в футах, чтобы найти площадь крыши в квадратных футах. Если у вас несколько секций крыши, найдите площадь каждой и сложите их, чтобы найти общую площадь.

Если ваша крыша не плоская и вы не можете подняться на вершину, чтобы получить точные измерения ширины, вы можете добавить множитель для наклона вашей крыши.

Воспользуйтесь нашим калькулятором уклона крыши, чтобы найти уклон вашей крыши или множитель уклона, а затем умножьте площадь основания вашей крыши на множитель, чтобы найти фактическую площадь.

Вы также можете найти площадь своей крыши с помощью нашего кровельного калькулятора, который также может рассчитать черепицу и материалы, необходимые для вашего проекта.

Получите бесплатную оценку проекта

Найдите квалифицированных специалистов по кровельным работам в вашем районе

Например, , если ваша крыша имеет размеры 30 на 50 футов, то площадь составляет 1500 футов ².
30 × 50 = 1500 футов ²

Если ваша крыша имеет треугольники и другие формы, вам понадобится калькулятор, чтобы найти квадратные метры.

Расчет необходимой обшивки

Когда у вас есть площадь, вы можете разделить ее на площадь листа фанеры, чтобы найти необходимое количество листов.Лист фанеры 4 × 8 имеет размер 32 фута ². Таким образом, разделив площадь крыши на 32, вы получите необходимое количество листов.

Например, , если ваша крыша составляет 1500 футов ², то для ее обшивки потребуется 47 листов фанеры.
1,500 ÷ 32 = 46,875 листов

При заказе будет неплохо получить несколько дополнительных листов фанеры, чтобы учесть отходы и обрезки. Небольшие обрезки часто непригодны для перекрытия балок и эффективного покрытия крыши, поэтому дополнительный материал сэкономит дополнительные поездки в строительный магазин.

Калькулятор кровли Площадь, используемая для расчета стоимости кровельных материалов

Определитель площади кровельного калькулятора и простые советы по составлению собственной сметы кровли


Расчет площади кровли — Немного необычный, но эта базовая крыша иллюстрирует волшебство соотношения уклона крыши.

Они намного сложнее, чем крыша выше, но я буду использовать ее, чтобы проиллюстрировать основную мысль.

Если все поверхности крыши имеют тот же уклон, что и в большинстве случаев, то для определения площади поверхности крыши

вы можете забыть обо всех бедрах и впадинах, слуховых окнах и голландских фронтонах. Просто измерьте прямоугольные области на плане и умножьте их на коэффициент уклона.

После прочтения предыдущего абзаца я был бы совершенно уверен, что, если бы вы не сталкивались с этим раньше, вы бы сказали себе: «Это быки ** т, это не может быть так просто».Конечно, вы этого не сказали, потому что вы уже видели скетчи ниже.

Расчет площади кровли — Поверхности крыши приобрели свою истинную форму.

На эскизе выше показано, как выглядела бы картонная модель крыши, если бы ее прижали к столу, просто удерживая вместе на гребнях.

Я узнал длину наклонных сторон, умножив их длину в плане на коэффициент уклона.Я использовал тот же угол наклона, что и в предыдущем примере, 12: 12 или 45 градусов, что дает коэффициент наклона 1,41. Обратите внимание, что края, которые являются горизонтальными, карнизы и выступы остаются одинаковой длины. Не меняются, меняются только наклонные.

Калькулятор кровли — те же поверхности, преобразованные в компактные прямоугольники

Теперь мы переходим к самой сути. Все еще представляя, что то, что вы видите, является картонной моделью, затем, отрезая треугольные области, вращая их и меняя их положение, легко увидеть, что у нас есть всего лишь два обычных прямоугольника.

Итак, чтобы оценить площадь поверхности кровельного покрытия, будь то черепица или гофрированное железо, затем вычислите квадратную площадь двух прямоугольных участков на плане. Сложите их вместе и умножьте … только один раз … на коэффициент наклона.

Итак, вот оно, снова с моим дешевым калькулятором и использованием того же коэффициента наклона, что и на предыдущей странице. «Легко, как … а?»

Если вы не нашли именно то, что искали, попробуйте этот инструмент поиска, который будет выполнять поиск на сайте и в Интернете.

Деревянный дом, сруб, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании произвели и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция.более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это отличное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи.

Расчет односкатной крыши, онлайн калькулятор стоимости односкатной кровли на дом

Возможности калькулятора односкатной крыши:

Последовательность действий при использовании калькулятора

Онлайн калькулятор расчета двускатной крыши

Результаты расчетов

Дополнительная информация о калькуляторе

Пояснения к результатам расчетов

Угол наклона крыши

Площадь поверхности крыши

Примерный вес кровельного материала

Количество рулонов изоляционного материала

Нагрузка на стропильную систему

Длина стропил

Количество стропил

Минимальное сечение стропил

Количество рядов обрешётки

Равномерное расстояние между досками обрешетки

Объем досок обрешетки

Примерный вес досок обрешетки

Расчет стропильной системы двухскатной крыши

Устройство крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Результаты расчетов

Рекомендации

Расчет параметров стропил

Определение угла наклона

Расчет нагрузок на стропильную систему

Количество кровли

Заключение

Полезное видео

Расчет кровли двухскатной крыши

Расчет двухскатной крыши

Справка

Расчёт двухскатной крыши — онлайн калькулятор

Инструкция для онлайн калькулятора расчета материалов и габаритов двухскатной крыши

ширина, углы наклона, размеры + проектирование

Этап #1 — выбор вида стропильной системы

Этап #2 — расчет ширины

Этап #3 — определение уклона

Этап #4 — определение высоты конька

Этап #5 — расчет расхода материала

Расчет кровли двухскатной крыши

Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

Параметры стропил

Рекомендуемая ширина доски стропил:

Параметры обрешетки

Параметры кровельного покрытия

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Общие сведения по результатам расчетов

Калькулятор двухскатной крыши, онлайн-расчет стоимости кровли на GrandLine.ru

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Устройство крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Рекомендации

Расчет параметров стропил

Определение угла наклона

Расчет нагрузок на стропильную систему

Количество кровли

Заключение

Полезное видео

Расчет стропильной системы двухскатной крыши: порядок выполнения

Виды простых крыш

Конструктивные элементы стропильной системы

Мауэрлат

Цены на брус

Прогоны

Опоры для стропил

Лежни

Обрешетка

Цены на доски строительные

Расчет параметров стропильных ног

Калькулятор расчета нагрузки на стропила

Общие советы для расчета крыши

Расчет угла наклона скатов

Калькулятор расчета угла наклона крыши

Расчет шага стропил

Калькулятор расчета длины стропильных ног

Расчет дины стропильных ног

Какие факторы влияют на сечение стропилин

Расчет стропильной системы при помощи специального калькулятора
