Подключение реле контроля фаз: Как подключить реле контроля фаз

Содержание

Как подключить реле контроля фаз

Многие
агрегаты в качестве источника питания используют трехфазный электрический ток.


Это позволяет значительно увеличить их мощность. К таким агрегатам относятся и мощные электродвигатели. В условиях большой нагрузки на сеть, по различным причинам происходят перебои в электропитании. Это может быть отсутствие одной из фаз, их асимметрия, а также обрыв нулевого провода.


В случае возникновения одной из неисправностей электродвигатель неизбежно выйдет из строя, а его ремонт очень трудоемок. Для защиты используется автомат защиты электродвигателей, оно же реле контроля наличия и чередования фаз.

Как установить и подключить реле контроля фаз


Схема самого реле довольно проста. В случае возникновения сбоя в электропитании реле отключает катушку контактора электродвигателя от электропитания.


Реле контроля наличия фаз устанавливается в месте прохождения силового кабеля на вертикальную поверхность путем крепления на четыре шурупа. Порядок проведения монтажных работ и схема подключения:

  • Предварительно необходимо разметить, просверлить необходимые отверстия и установить в них дюбеля.
  • Реле имеет световую индикацию, поэтому устанавливать его целесообразно в месте, где имеется достаточная видимость при осуществлении работ.

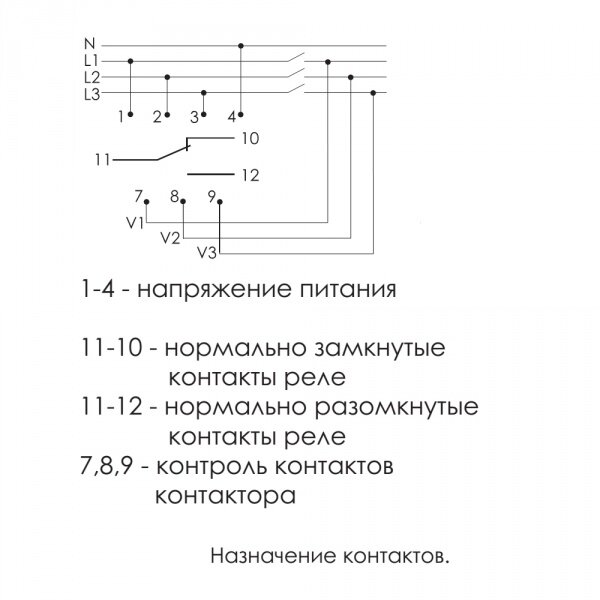

  • Подключение осуществлять только после проверки отключения силового кабеля от питания.
  • К зажимам 1, 2, 3 подключить к входным зажимам контактора, а нулевой кабель к зажиму 4.
  • Цепь управления катушкой контактора подключить к зажиму 8, а одну из фаз к зажиму 7.
  • Включить питание и проверить работу реле.


Инструкция по эксплуатации реле контроля фаз определяет три режима работы световой индикации:

  • Зеленый светодиод – нормальная работа.
  • Красный светодиод – неправильное чередование фаз, в этом случае необходимо поменять местами провода в зажимах 1 и 2.
  • Отсутствие горения светодиодов сигнализирует об отсутствии фазы, асимметрии выше установленной или снижения напряжения менее установленного значения.

принцип работы, конструкция, схемы подключения

Качественное выполнение тех или иных технологических процессов в современном мире обеспечивается за счет высокоточного и дорогостоящего оборудования. Работа которого напрямую зависит от качества поставляемой электроэнергии и состояния электроснабжающих линий. Увы, далеко не все отечественные сети способны обеспечить безопасный режим работы для них, из-за чего создается угроза поломки. Для предотвращения которой используются специальные защитные устройства – реле контроля фаз (РКФ).

Они позволяют отключить нагрузку в случае каких-либо неисправностей в питающей сети. Все что может нести угрозу для оборудования и влияет на результативность его работы или технологический процесс, воспринимается как сигнал к немедленному обесточиванию и реле контроля переводит коммутирующие элементы в отключенное положение.

Конструкция и принцип работы

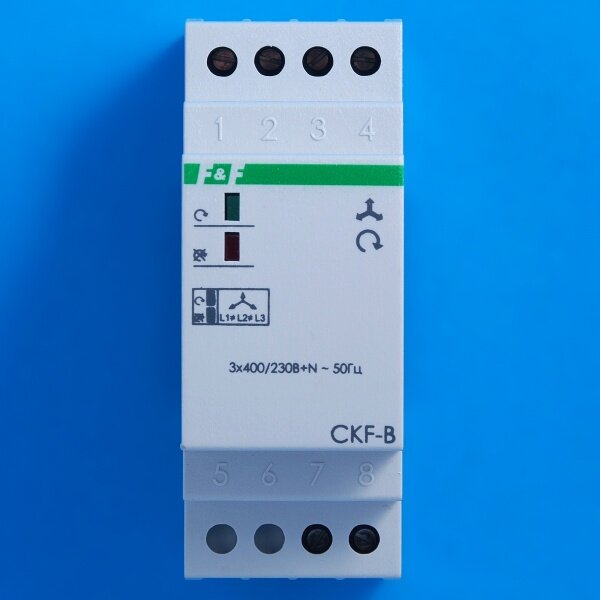

Рис. 1. Конструктивное исполнение реле на примере устройства CKF-2BT

Конструктивно устройство включает в себя входные и выходные контакты, индикаторы нормального электроснабжения и аварийной ситуации, регуляторы, обозначенные на схеме соответствующими номерами (рисунок 1):

  1. Индикатор аварийной ситуации;
  2. Индикатор подключенного питания нагрузки;
  3. Потенциометр, позволяющий выбирать нужный режим;
  4. Регулятор уровня асимметрии;
  5. Регулятор снижения напряжения;
  6. Потенциометр, позволяющий регулировать временную уставку срабатывания.

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Они зависят от назначения конкретного реле и сферы применения.

Рис. 2. Принципиальная схема работы

В нормальном режиме к цепи питания от источника ЭДС E1 (рисунок 2) подается напряжение к потребителю, будь то двигатель, станок или другое оборудование. Реле контроля фаз R подключается в отпайку через соответствующие клеммы, обозначенные на схеме, как L1, L2, L3 и нулевым проводом N. Внутри устройства собрана логическая схема на транзисторах, которая посылает сигнал с выходных контактов на разрыв катушки пускателя P для отключения. При необходимости сигнал отключения можно настроить как для обесточивания потребителя, так и отключения внешней электрической сети.

В случае аварийной ситуации – пропадания одной из фаз, короткого замыкания, резкого увеличения токов, изменяется гармоническая составляющая электрических параметров сети. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.

После срабатывания силовых контактов в практике электроснабжения потребителей может произойти естественное восстановление параметров питающей сети, при которой произойдет выравнивание фаз. При этом реле возвратит контакты во включенное положение, за счет чего реализуется система АПВ и на обмотки двигателя или другого потребителя возобновится подача напряжения.

За счет кнопок «Пуск» и «Стоп» можно осуществлять ручное управление питанием электрического прибора.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

  • Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
  • Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
  • Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;
  • Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

  • уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
  • чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении  относительно питающих вводов оборудования;
  • пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
  • перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

  • в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
  • позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
  • в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;
  • способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
  • не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

Технические характеристики

Среди технических параметров, реализуемых реле контроля фаз необходимо выделить:

  • питающее напряжение;
  • диапазон контроля перенапряжения;
  • диапазон снижения уровня напряжения;
  • границы временной задержки для включения после скачка напряжения;
  • границы временной задержки для включения после падения напряжения;
  • время, расходуемое на отключение в случае пропадания фазы;
  • номинальный ток на контактах электромагнитного реле;
  • количество контактов для совершения коммутационных опраций;
  • мощность устройства;
  • климатическое исполнение;
  • механическая и электрическая износоустойчивость.

Схема подключения определяет порядок чередования фаз, поэтому нормальное питание нагрузки возможно при условии их правильного соблюдения на этапе монтажа и настройки.  При этом существует возможность регулировки задержки коммутации для различных режимов работы устройства. Таким образом, для двигателей, в момент пуска можно отстроить время задержки срабатывания от 1 до 3 сек, для выдержки пусковых токов.

То же относиться к возможности отстройки аварийного срабатывания в случае перегрузки фаз, где время до коммутации можно регулировать от 5 до 10 сек.

Обзор популярных реле контроля фаз

  • Реле РНПП-311 украинского производства является одним из наиболее популярных и подходящих для сетей постсоветского пространства. Аббревиатура расшифровывается как реле напряжения, перекоса и последовательности фаз. Современные модификации, в дополнение к стандартным параметрам способны отслеживать еще и частоту напряжения.
  • OMRON K8AB данная модель осуществляет контроль не только за снижением, но и за превышением уровня напряжения, выполняя тем самым функции ограничителя или разрядника, причем, куда более эффективно. Имеет ряд модификаций, отличающихся регулировками порогов срабатывания и техническими параметрами.
  • Carlo Gavazzi DPC01 отличается двумя реле на выходных клеммах устройства. Имеет несколько точек регулировки различных параметров, и переключатель режимов. Предоставляет 7 возможных функций по выставлению задержек, интервалов или цикличных функций.
  • Реле ЕЛ-11 отечественного производства контролирует параметры электрической сети, может применяться как в закрытых отапливаемых, так и в не отапливаемых помещениях. Устанавливается в любом положении, но требует защиты от прямого попадания на них солнечных лучей и атмосферной влаги.

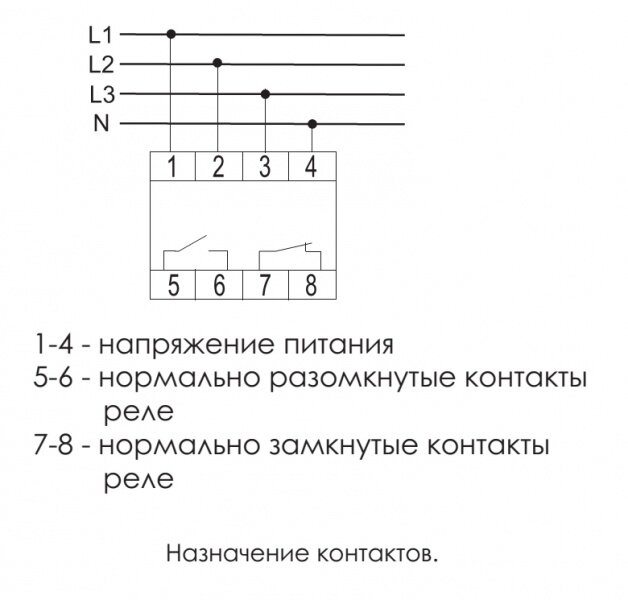

Типичные схемы подключения

В большинстве случаев, на корпусе каждого устройства производителем устанавливаются все необходимые данные о способе подключения конкретного реле. Для примера заберем несколько схем известных производителей:

Схема подключения РКФ РНПП-311

На схеме показано  подключение клеммного ряда к соответствующим фазам линии L1, L2, L3 и нейтрале N. На выходе возможно получить две цепи управления «Выход 1» и «Выход 2», отличающиеся по уровням напряжений.

Схема подключения реле OMRON

Питание осуществляется по вводным каналам L1, L2, L3 и через нейтраль N. На выходе получается два варианта  трехфазная трехпроводная система и трехфазная четырехпроводная, для работы с соответствующим коммутатором.

Схема подключения РКФ Carlo Gavazzi

В отличии от предыдущих вариантов клеммы вводов L1, L2, L3 запитываются через предохранители. Блок регулировки параметров позволяет отстраивать соответствующий режим работы и пределы отключения по ним. Два выхода с возможностью ручной коммутации посылают управленческие сигналы на переключение тех или иных устройств.

Последние две схемы демонстрируют работу вторичных цепей отключения нагрузки с соответствующей временной задержкой по этим клеммам. Как видите, все схемы подключения имеют идентичные компоненты, предназначенные для отслеживания всех параметров сети, способных сигнализировать сбой в электроснабжении трехфазных потребителей.

Использованная литература

  • Фигурнов Е. П. «Релейная защита» 2004
  • Гуревич В.И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
  • Басс Э.И., Дорогунцев В.Г. «Релейная защита электроэнергетических систем» 2002
  • А. С. Дорофеюка, А. П. Хечумяна, «Справочник по наладке электроустановок» 1975 г
  • Чернобровов Н.В. «Релейная защита», 1974 г.

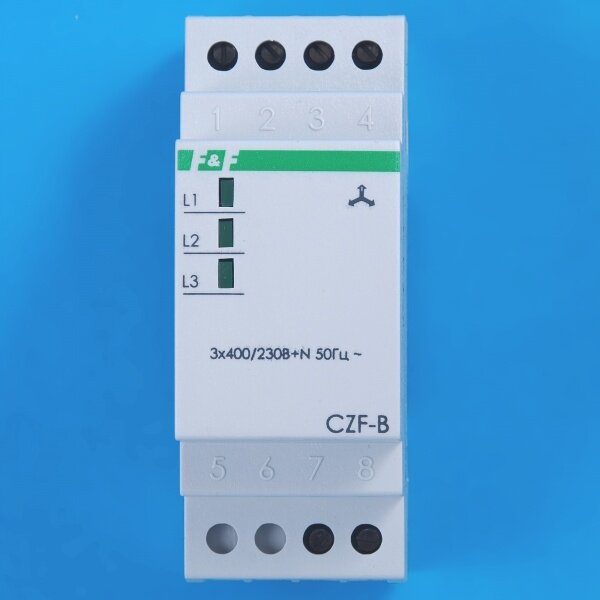

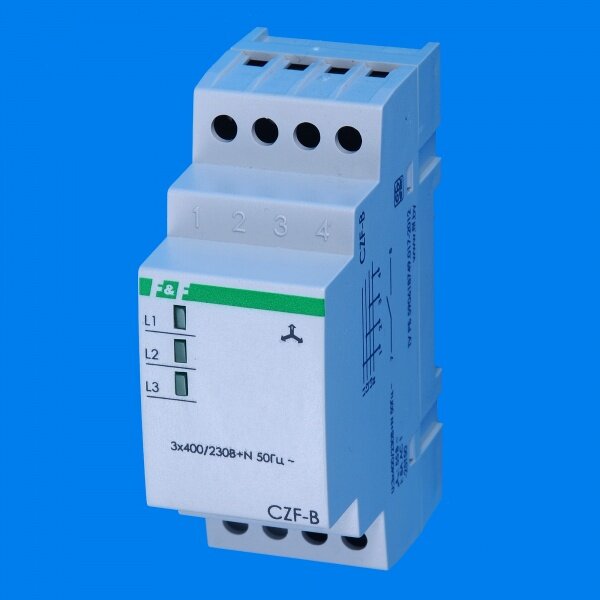

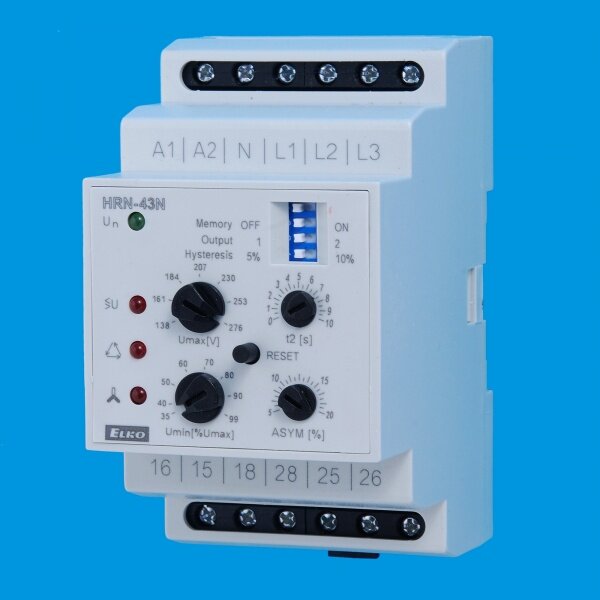

Реле контроля фаз 3-х фазное

Схема подключения и монтаж реле напряжения

Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.

Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.

Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.

Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:

  • Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
  • Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
  • Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.

Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.

Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.

9 схем правильного подключения реле напряжения

24.03.2015 3 комментария 33 850 просмотров

Реле контроля напряжения на фазах позволяет мгновенно отключить электроэнергию после счетчика при возникновении аварийной ситуации – скачке напряжения в сети. Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Далее мы рассмотрим типовые схемы подключения реле напряжения в квартирном щитке.

Итак, простейшая схема разводки провода от вводного автоматического выключателя в квартире к реле контроля напряжения выглядит следующим образом:

В данном случае сеть однофазная (220 Вольт) и нагрузка составляет не более 7 кВт, поэтому дополнительно не нужно подключать магнитный пускатель либо контактор на дин рейку. Если же нагрузка будет более 7 кВт, рекомендуется выполнить подключение через пускатель, как показано на второй схеме подсоединения реле РН-113:

Сразу же обращаем Ваше внимание на то, что помимо устройства защиты сети от перенапряжения в распределительном щитке должно присутствовать УЗО либо дифавтомат, чтобы защитить жителей дома от токов утечки, которые могут стать причиной поражения человека электрическим током. Принципиальная схема подключения реле напряжения и УЗО (либо дифавтомата) выглядит примерно так:. Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:

Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:

Первую рекомендуется использовать в том случае, если в доме нет трехфазных потребителей – мощной электроплиты либо котла на 380 В. Если же Вы используете 3-х фазные электродвигатели, необходимо защитить их соответствующим реле напряжения, к примеру, РНПП-311 либо РКН 3-14-08, схемы которых мы Вам предоставляем:

Помимо этого рекомендуем ознакомиться с видео уроками, на которых доходчиво разъяснен весь процесс монтажа:

Правильное подсоединение устройства к сети

Как Вы видите, в обеих вариантах дополнительно присутствует магнитный пускатель, который позволяет коммутировать высокие нагрузки (свыше 7 кВт). К тому же, пускатель позволяет дистанционно управлять защитой, что делает данную схему подключения реле напряжения очень удобной!

Правильное подсоединение устройства к сети

Подключение к сети

Реле, монтируемые в распределительный электрощиток, устанавливаются на DIN-рейку через пускатель или контактор. Провода трёхфазной линии присоединяются к прибору через специальные клеммы. Фазы на клеммах, расположенных вверху, обозначаются буквами A, B, C, нулевой провод обозначается буквой N. Первая нижняя клемма подключается к одному выходу катушки контактора, ко второму подключается нулевой контур, третья соединяется с фазой, идущей в обход реле. Силовая часть подключается следующим образом:

  • Подающие фазы соединяются с контактором через клеммы, маркированные буквой L.
  • Провода, обеспечивающие нагрузку, присоединяются к выходным клеммам с буквой T.
  • Нулевые контуры подключаются к специальной шине, находящейся в распределительном щите.

Соединение всех проводов и клемм должно быть очень плотным и без скруток. Для обеспечения плотного контакта лучше применить специальные наконечники.

После того как все провода будут присоединены, можно включать реле в сеть. При подаче напряжения на дисплее могут появиться разные сигналы:

  • Цифры, мигающие красным цветом. Они свидетельствуют об отсутствии нагрузки.
  • Прочерки. Сигнализируют о неправильном чередовании фаз или об отсутствии одной из них.
  • Моргающий экран. Говорит о том, что подключение к сети произведено с ошибками.

При соблюдении всех требований монтажа, достаточном уровне напряжения и отсутствии большого перекоса фаз через 15 секунд после включения в реле произойдёт замыкание контакта, обеспечивающее питание катушки контактора. После этого напряжение будет поступать к потребителям.

Большинство моделей трехфазного реле оснащаются двумя кнопками, с помощью которых производятся нужные настройки прибора. Для установки верхнего предела отключения нужно воспользоваться кнопкой с треугольником, направленным вершиной вверх. Если нажать и зафиксировать её на несколько секунд, то на экране устройства появятся цифры, изменяя которые легко установить желаемые параметры отключения. Нижний предел устанавливается аналогично кнопкой с треугольником, направленным вниз.

Как это работает

Для того чтобы понять всю важность установки в доме реле контроля напряжения, нужно понимать принцип его работы. Это специальное оборудование, которое реагирует на изменения напряжения в электрической сети помещения. Обычная схема установки защитного прибора – соединение между счетчиком энергоснабжения и распределительным щитком

Его работа направлена на фиксирование определенного уровня напряжения на линии электроснабжения. Если значение будет выходить из допустимого диапазона, установленного по умолчанию или произвольно, то реле контроля напряжения будет разъединять цепь, чтобы обеспечить безопасность всей электронике и другого оборудования, которое было подключено к электрической сети.

Самый важный элемент в конструкции данного защитного оборудования – реле напряжения. Оно изготавливается на основе микропроцессора или стандартного компаратора. В конструкции с встроенным микропроцессорным реле напряжения обычно имеют повышенную плавность во время регулирования минимальных и максимальных значений уровня напряжения в электрической сети.

Возможность самостоятельно выставлять допустимый диапазон работы установки делает ее более универсальной, чем конструкции со статичным значением. Это может быть связано с требованиями к эксплуатации определенного типа техники. Способность корректировать диапазон срабатывания реле контроля напряжения предусмотрено не во всех конструкциях данного назначения. Если в приборе предусмотрено возможность изменять порог чувствительность, то реализация функции производится при помощи тумблера на градуированной шкале.

Также очень важной характеристикой предохранительного прибора считается его скорость срабатывания при резком изменении напряжения в электрической сети. Для того чтобы обеспечить электротехнике лучшую защиту, реле контроля напряжения должно срабатывать за минимальное время

От этого обычно и зависит безопасность всех устройств, подключенных к линии. Если промежуток времени будет слишком длинным, то подключенные бытовые приборы и электроника могут перегореть, что повлечет за собой существенные убытки для семьи.

Поэтому не стоит экономить на установке такого устройства. На сегодняшний день существуют приборы, которые могут обесточить всю линию за десятки наносекунд, что является очень хорошим показателем. Данное защитное оборудование не имеет ничего общего с обычным стабилизатором, который направлен на постоянное выравнивание напряжения в сети на стабильное, чтобы обеспечить нормальное функционирование всем подключенным приборам. При резких скачках напряжения стабилизатор не защитит электротехнику.

Устройство

Само защитное устройство является твердотельным корпусом, в котором объединены два функционала – элемент для контроля уровня напряжения и силовой разъединитель. Реле контроля может изготавливаться со специальными клеммами для фазного подсоединения к распределительному щитку, с вилкой для подключения в розетку, а также в виде удлинителя, к которому можно подключить несколько бытовых приборов сразу. Современные образцы имеют широкий диапазон настроек и мощности для разных целей.

При выборе реле контроля напряжения для однофазной электрической проводки с переменным током необходимо учитывать особенности и преимущества определенного устройства. Приведем пример самых распространенных твердотельных защитных устройств с фазным подключением.

PH-113. Применение PH-113 рассчитано на подключение к однофазной электрической линии с переменным током. Чаще всего PH-113 устанавливают в частных домах, квартирах и общественных местах. PH-113 более оптимальная модель, чем предыдущие конструкции, так как фазное подключение проводится для проводки с сечением 6 мм 2 и с силой тока до 32 ампер. Твердотельный прибор PH-113 имеет циферблат, выводящий текущее напряжение в сети, не занимает много места в распределительном щитке.

Допустимая мощность проводки для PH-113 – 7 000 вольт. Желательно вместе с защитными модулями устанавливать специальные автоматы для защиты контакторов. Имеет 4 независимых режима работы с возможностью произвольно устанавливать минимальный и максимальный уровень допустимого напряжения в сети, регулирование времени задержки срабатывания. Срок службы более трех лет.

Прибор PH-113 пользуется большей популярностью, так как устройства PH-111 и PH-111M рассчитаны на малую силу переменного тока (16-25 ампер). В связи с этим таких модулей нужно ставить больше, что приводит к значительным тратам.

ABB. ABB является высококачественным образцом. Приборы ABB имеют твердотельный корпус, который должен устанавливаться на DIN-рейку. Компания ABB производит множество типов реле для контроля напряжения на линии для постоянного и переменного тока, также они предусматривают подсоединение не только к однофазному кабелю, но и трехфазному. ABB работают в четырех режимах. ABB конструкции также предусматривают установку допустимого диапазона работы прибора, задержку времени срабатывания. Также производство реле контроля для переменного тока может быть рассчитано на 220 вольт в электрической сети и 380.

Продукция ABB имеет доступную цену, хорошее качество и распространено в странах СНГ. Zubr. Твердотельное защитное устройство для контроля напряжения переменного тока. Обычно производится для фазного подключения с высокой скоростью срабатывания. В отличии от ABB не так распространен, однако имеет высокую надежность. Гарантия до 5 лет. Модель Zubr D63t один из самых оптимальных образцов защитного оборудования данного производителя.

Digitop. Также имеет твердотельную конструкцию. Данное реле контроля производится отдельно для номинального переменного и постоянного тока в 16, 20, 32, 40, 50 и 63 ампера. Прибор, рассчитанный на силу тока в 63 ампера, является самым мощным. Его достаточно для установки в любом частном доме.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Совместная установка реле и контактора

Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.

К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.

У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора

Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них

При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.

Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.

Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой

При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.

Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Основными компонентами фазового реле являются:

  • блок измерений;
  • устройство обработки информации;
  • исполнительная (коммутационная) часть.
БЛОК ИЗМЕРЕНИЙ

Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.

Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.

Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму. На практике любой источник напряжения даёт некоторые искажения синусоиды.

Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.

В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.

Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.

Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.

То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.

Вся совокупность гармоник образует три последовательности фазных чередований:

  • составляющие 1, 4, 7, 10 … образуют прямую последовательность;
  • 2, 5, 8, 11… — соответствуют обратному фазному чередованию;
  • 3, 6, 9, 12… — составляют нулевую последовательность.

Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.

БЛОК ЛОГИКИ

Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.

Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.

ИСПОЛНИТЕЛЬНЫЙ ОРГАН

Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.

Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.

Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.

В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.

В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.

При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения. Сухие контакты реле контроля фаз коммутируют катушку пускателя.

Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.

Особенности различных исполнений и их возможности

Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.

Плюсы токовых реле

Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором

Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:

  • независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
  • возможность определения отклонений в поведении электрической машины;
  • допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.

В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.

Обнаружение фазного сбоя

Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.

Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».

Обнаружение реверса

Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Возможность обнаружения реверса фазы востребована в следующих ситуациях:

  • на двигателе проводится техобслуживание;
  • в систему распределения энергоносителя внесены существенные изменения;
  • после восстановления показателя мощности меняется фазовая последовательность.

Выявление дисбаланса

Выявление дисбаланса в электроцепи

Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).

Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

  • Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
  • При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
  • Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
  • Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
  • На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
  • Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Какое напряжение должно быть в сети

Всем известно, что реле напряжения служит для защиты от скачков напряжения. То есть при снижении или повышении напряжения в сети реле отключает всю нагрузку, тем самым спасая технику и оборудование от повреждений.

Все это знаю, но не все знают, каким должен быть верхний и нижний порог срабатывания. При каком минимальном и максимальном напряжении оно должно срабатывать.

Обычно как бывает, купил человек реле, поставил, а что в настройках мало кого интересует.

Возьмем для примера нашу бытовую сеть. Я задам вам один вопрос – какое напряжение должно быть в обычной розетке? Многие из Вас ответят 220 Вольт. Друзья на самом деле это не так. Давайте обратимся к нормативным документам.

У меня имеется ГОСТ 29322-2014. Данный ГОСТ введен в действие в начале 2015 года и действует на территории стран постсоветского пространства.

В разделе 3 имеется «таблица-1» в которой указано – «номинальное напряжение 3-х фазных 4-х проводных или 3-х проводных систем».

Как видим напряжение должно быт 230 Вольт. Чуть ниже «таблицы -1» сказано следующее: «при нормальных условиях оперирования напряжение питания не должно отличаться от номинального напряжения больше чем на ±10%».

И все таки на какой порог срабатывания настраивать реле напряжения? Смотрим Таблицу А-1.

Для нашего примера номинальное напряжение 230 Вольт. Наибольшее напряжение питания или используемое 253 Вольта. Наименьшее напряжение питания – 207 Вольт.

То есть получается номинал 230 Вольт. Верхний порог срабатывания (максимальное значение), + 10 % от номинала — составляет 253 Вольта, а нижний порог срабатывания (минимальное значение), — 10 % от номинала — составляет 207 Вольт.

Друзья еще один нормативный документ, в котором сказано о допустимом отклонении напряжения ГОСТ 13-109-97 (о качестве электроэнергии) который на данный момент действующий. В пункте 5.3.2 сказано:

Откуда же взялся стереотип про 220 Вольт в розетке. Друзья дело в том что раньше до 2014 года действовал ГОСТ 29322-1992 (1992 года) в котором как раз таки указывалась норма напряжения для четырехпроводных сетей – 220 Вольт.

Друзья теперь Вы знаете, какое допустимое отклонение напряжения в сети и как настроить реле напряжения. Кому будет интересно, посмотрите видео, в котором я все это рассказываю.

Похожие материалы на сайте:

  • Зачем менять автоматы на пробки
  • Электрощит с неотключаемыми линиями

Принцип работы реле контроля фаз и схема подключения

Принцип работы реле контроля фаз

Основное назначение этого устройства – это контроль и защита электрооборудования в случае некачественного трехфазного напряжения. Особенно это важно для импортного оборудования, поэтому для защиты импортного оборудования всегда ставится реле контроля фаз. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз.

Реле контроля фаз РНПП-301

Если все фазы соответствуют параметрам реле контроля, тогда включаются контакты этого устройства, которые дают разрешение на включение трехфазного напряжения через магнитный пускатель, контактор.В случае исчезновения одной фазы, реле не запустит магнитный пускатель, напряжение на оборудование не будет подано. В аварийном режиме через реле можно включить аварийную сигнализацию.

Когда пропавшая фаза восстановится, тогда устройство включит нагрузку через 5 секунд автоматически. Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. Некоторые модели реле имеют возможность регулировки времени задержки включения своих контактов.

Схема реле контроля фаз

Особенно важно включение реле контроля в схемах передвижного оборудования с трехфазным электродвигателем. Так насос при не правильном чередовании фаз, будет плохо качать, а пресс и вовсе может сломаться. При обрыве одной фазы электродвигатель перегреется и сгорит.

Для защиты электродвигателя от обрыва фазы на магнитный пускатель еще устанавливают тепловое реле. Время отключения у него довольно большое. Для каждого электродвигателя тепловое реле нужно подбирать не по его рабочему току, а регулировать номинальный ток каждого теплового реле специальными винтами.Для этого собирается стенд.

Как правило, ни стенда, ни желания нет для точного подбора тока теплового реле.  Поэтому реле контроля фаз в этом случае просто необходимо. Работа реле основана на определении гармоник обратной последовательности, которые возникают в момент обрыва или перекоса фаз.

Схема подключения реле контроля фаз к сети и магнитному пускателю

Эти гармоники проходят через пассивные аналоговые фильтры, где отделяются от основных гармоник. Сигнал выделенных гармоник поступает на плату управления, которая включает контакты. Схема реле контроля фаз собирается на транзисторах или микроконтроллере. Схема подключения реле контроля фаз простая.

Три фазы L1, L2, L3, и нейтраль N подключаются к соответствующим клеммам устройства, а контакты реле подключаются в разрыв катушки пускателя. В нормальном режиме контакты реле контроля замкнутые, магнитный пускатель включен, питание на оборудование подается.

При аварийном режиме устройство включает свои контакты, они размыкаются, напряжение питания нагрузки отключаются до восстановления параметров электросети. Использование в схеме электрооборудования реле контроля фаз защищает электродвигатели от перегрева и отказа. В бытовых условиях это устройство защищает трехфазный компрессор, холодильники, стиральные машины.

как выбрать и подключить своими руками? Схемы монтажа + пошаговая инструкция для однофазной и трехфазной сети

В трёхфазной электрической цепи при неравномерном значении напряжения на разных фазах возникает очень неприятное явление – перекос фаз. Его результатом, как правило, становится значительное понижение мощности прибора. Это приведет к поломке, как промышленного оборудования, так и обычной бытовой техники.

Не будем углубляться в причины возникновения этого перекоса, а рассмотрим способы его устранения. Для предотвращения возникновения перекоса фаз, который в основном проявляется в трёхфазных сетях, используют реле контроля фаз.

Краткое содержимое статьи:

Назначение

Основное назначение реле контроля фаз это, безусловно, защита всех электротехнических промышленных и бытовых устройств, подключённых к трёхфазной сети. Реле обеспечивает контроль за наличием сетевого напряжения, его симметричности во всех фазах и правильным чередованием. Кроме этих прямых обязанностей, данное реле может обладать функцией контроля заданного уровня напряжения, и при уменьшении или увеличении определённого порога отключать питание.


Реле желательно располагать там, где происходит многократное переподключение приборов, например, для оборудования, которое часто переносят с одного места на другое и где неправильное чередование фаз будет довольно критично. Или при одновременном использованьи значительного количества приборов большой мощности (в квартирах или частных домах).

Конструктивные особенности

В процессе изготовление таких реле используют надёжные микропроцессоры, что объясняет простоту настройки, а также высокую надёжность этих устройств. Конструкция реле контроля обязательно включает в себя схему, вычисляющую порядок чередования фаз, и в соответствие с заложенным в схему алгоритмом срабатывают контакты на выходе реле.

В самых простых устройствах на вход подаётся 3-фазы и ноль, а на выходе имеем реле с переключающимся контактом. Запитка внутренней схемы осуществляется за счет фазы L1. Также обычно присутствуют 2 и более индикаторов – в зависимости от модели и производителя.

В более продвинутых устройствах присутствуют регулятор времени срабатывания (задержки) и схема, которая реагирует как на понижение, так и на повышение напряжения.

На выходы реле контроля можно подключать магнитные пускатели и контакты для запуска электродвигателей или любую сигнальную цепь, предупреждающую об отклонения в сети от нормы.


Типы

Самые распространенные типы реле контроля фаз, которые в основном используют на производстве и в бытовых условиях это ЕЛ11, ЕЛ12, ЕЛ13 и ЕЛ11МТ, ЕЛ-12МТ.

Для защиты источников питания, АВР, генераторов и преобразователей электроэнергии используют ЕЛ11 и ЕЛ11МТ.

Для обеспечения безопасности электродвигателей кранов мощностью до 100 кВт применяют ЕЛ-12 и ЕЛ12МТ.

ЕЛ13 применяется в основном при подключении реверсивных электродвигателей до75 кВт.

Крепление данных реле можно осуществить как с помощью DIN-рейки, так и с помощью крепёжных винтов.

Характеристики

Ниже приведены основные характеристики реле.


1) Рабочие напряжения:

  • EЛ11 – 100 V, 110 V, 220 V, 380 V, 400 V, 415 V
  • ЕЛ12 -100 V, 200V, 280 V
  • ЕЛ13 – 220 V, 380 V

2) Предел срабатывания реле.

а) При симметричном снижений напряжений на фазе:

  • EЛ11 – 0.7 * Uфн
  • ЕЛ12 – 0,5 * Uфн
  • ЕЛ13 – 0,5 * Uфн

б) При разрыве 1-ой или более фаз:

  • Срабатывают все виды реле.

в) При неправильном чередования фаз

  • ЕЛ11,ЕЛ12 – срабатывают
  • ЕЛ13 – не срабатывает

3) Время задержки (срабатывания) в секундах

  • ЕЛ11,ЕЛ12 – 0,1 до 10
  • ЕЛ13 – не более 0,15

4) Рабочие температуры:

  • ЕЛ11,ЕЛ12 – -40до +40 С
  • ЕЛ13 – – 10 до +45 C

5) Температура хранения от -60 до +50

6) Масса устройства

  • ЕЛ11,ЕЛ13 – 0,3  кг
  • ЕЛ12 -0,25  кг

Как подключить реле

Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.

Частотный преобразователь не чувствителен к расположению и он всегда преобразует переменное напряжение в постоянное.

Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства. Для этого следует обратить внимание на различные фото реле контроля фаз.

Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.

Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.

При не совпадении входного напряжения с нормой, срабатывает реле, но для того чтобы не пропадал ток во всей квартире целиком, делают вместо одного общеквартирного три различных реле по одному на каждую фазу.

При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.

Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.

Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.

В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.

Если происходит возвращение внешнего источника напряжения в заданный рабочий диапазон, реле, спустя какое-то время вновь подаёт напряжение на клемы контактора, затем тот замыкает нашу цепь вновь. Различные схемы реле контроля фаз приведены ниже.

Выбор реле

Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле. Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР (автомата ввода резервного питания). Сначала определяем нужный нам вариант подключения с нулевым проводом или без него.


Затем выясняем нужные нам параметры самого реле. Для подключения АВР необходимы такие рабочие характеристики в этом устройстве: контроль над слипанием и над обрывом фаз, контроль последовальности; задержка должна быть 10-15 сек; и должен присутствовать контроль за колебаниями заданного напряжение ниже или выше нужного нам порога. Для подключения по схеме с нулевым проводом нужен визуальный контроль по каждой фазе. При подключениях АВР можно выбирать тип реле EЛ11.

Фото реле контроля фаз

назначение, области применения, монтаж, обзор моделей

В частных секторах, особенно, если разводка питания производилась недостаточно квалифицированными специалистами, часто возникает такая проблема, при которой напряжение на одной фазе значительно ниже, чем показатели по другой. В результате, начинает выходить из строя и оборудование, требующее 380 В, и бытовая техника, работающая от 220 В, которое подключено к слабой фазе. Выходом из сложившейся ситуации может стать установка реле контроля фаз. Что это за оборудование, как оно подключается и для чего служит – вот основные вопросы, которые будут рассмотрены в сегодняшней статье.

Реле контроля фаз защищает оборудование от перепадов и других неполадок в сети
ФОТО: elektromehanika.ru

Читайте в статье

Для чего предназначено реле контроля фаз

Это оборудование предназначено для защиты бытовых приборов и оборудования, подключаемого к трёхфазной сети путём контроля наличия напряжения, его симметричностью и правильным чередованием. В зависимости от функционала, реле контроля напряжения может поддерживать заданный диапазон, полностью отключая питание на линии, при его нарушении в сторону повышения или понижения на одной из фаз.

Такое оборудование рационально размещать там, где электроприборы часто переключаются с линии на линию или в случае установки электродвигателей, в которых перекос фаз вызывает повышение температуры и, как следствие, перегрев и сгорание обмоток.

Такие устройства могут отличаться по внешнему виду
ФОТО: maxni.ru

Как устроено реле контроля напряжения, по какому принципу оно работает

Устройство подобного оборудования включает в себя не только микропроцессоры, которые упрощают настройку реле и повышают его надёжность. Также в схеме присутствуют и схемы, которые вычисляют распределение фаз и контролируют срабатывание контактов на выходе в соответствии с заданными параметрами.

Схема реле контроля фаз. Это довольно сложное устройство
ФОТО: 110volt.ru

Индикаторы на лицевой панели (количество зависит от конструктивных особенностей) помогают визуально определить причину отсечки. Что касается принципа работы, то его можно сравнить с объединёнными в одном корпусе несколькими элементами защитной автоматики. К примеру, при исчезновении напряжения на одной из фаз двигатель станка начинает греться. Превышение определённой температуры приводит к срабатыванию теплового реле, производящего отсечку. Однако это уже критические режимы. Реле контроля фаз срабатывает значительно раньше, не позволяя электродвигателю нагреться, что значительно продлевает срок его службы.

Реле контроля фаз требует хорошей вентиляции в распределительном щитке
ФОТО: mastergrad.com

Разделение реле контроля фаз по типам

Выбор типа реле контроля фаз зависит от области его применения. Среди них можно выделить оборудование ЕЛ серий:

  • ЕЛ11 и ЕЛ11МТ – защищают блоки питания, участвуют в системах АВР, питании различных преобразователей и трансформаторов, генераторов;
  • ЕЛ12 и ЕЛ12МТ – защищают установки, в том числе краны, мощностью не более 100 кВт;
  • ЕЛ13 – защита реверсивных электродвигателей, мощностью не более 75 кВт.

ЕЛ11 отечественного производства выглядят довольно грубо
ФОТО: price-altai.ru

Технические характеристики оборудования

При выборе типа реле контроля фаз следует учитывать технические характеристики, которые напрямую зависят от типа оборудования. Имеет смысл подробно разобрать, на что следует обратить особое внимание.

Хотя некоторые зарубежные аналоги нисколько не красивее
ФОТО: aredi.ru

Рабочее напряжение

Наиболее широкий диапазон рабочего напряжения имеет первый тип реле контроля фаз – устройства ЕЛ11 и ЕЛ11МТ. Эти приборы предназначены для оборудования, работающего от сети 100, 110, 220, 380, 400 и 415 В. У реле второго типа (ЕЛ12 и ЕЛ12МТ) диапазон скромнее. Он ограничивается напряжением 100, 200 и 280 В. А самым малым диапазоном обладает ЕЛ13. Это реле рассчитано на рабочее напряжение 220 и 380 В.

ЕЛ12УЗ по внешнему виду практически не отличить от одиннадцатого
ФОТО: directlot.ru

Пределы срабатывания реле контроля фаз

В случае исчезновения одной из фаз, сработает реле любого типа, а вот при падении напряжения отсечка на разных типах будет отличаться по показателям. Устройства серии ЕЛ11 имеют отсечку при 0,7 Uфн, у серии ЕЛ12 и ЕЛ13 этот предел равен 0,5 Uфн.

Неправильная фазировка также может стать причиной отсечки реле контроля фаз, серий ЕЛ11 и ЕЛ12. А вот ЕЛ13 при неправильном подключении фаз, не сработает, это также не стоит упускать из вида.

РНПП-301 выглядят значительно аккуратнее
ФОТО: electrikexpert.ru

Время срабатывания: порог отсечки

При снижении напряжения ниже установленного типом порога, реле контроля фаз может сработать через различный временной промежуток. У моделей ЕЛ11 и 12 он составляет 0,1-10 сек, а у ЕЛ13 – 0,1-0,15 сек.

Рабочая температура и её диапазон

Серия ЕЛ13 имеет наименьший диапазон рабочих температур. Эти модели работают при минимальной -10ºС и максимальной +45ºС. Что касается серии ЕЛ11 и ЕЛ13, то здесь рабочий диапазон шире. Он варьируется от -40 до +40ºС.

Масса устройств и условия их хранения

Разница в массе практически незначительна. У ЕЛ 11 и 12 она составляет 300 г, а ЕЛ13 весит 250 г. Температура хранения реле любых типов -60ºС до +50ºС.

Реле контроля фаз DEVOLT 380 кажется слишком громоздким
ФОТО: зелэлектро.рф

Преимущества и недостатки реле контроля фаз российского производства

Многие считают, что при необходимости установки подобного оборудования лучше приобретать импортные модели. Однако здесь именно тот случай, когда можно вспомнить поговорку «где родился, там и пригодился». Конечно, оборудование «ЕЛ» не лишено недостатков, однако и достоинства таких устройств значительны. Попробуем разобраться с этим вопросом, перечислив плюсы и минусы реле «ЕЛ», перед зарубежными аналогами.

Зарубежный производитель изготавливает более аккуратные модели
ФОТО: electroautomatica.ru

Достоинства:

  • более низкая стоимость. Зарубежные аналоги имеют цену в 2 и более раз выше;
  • некоторые из импортных реле требуют отдельного питания;
  • диапазон рабочих температур устройств зарубежного производства редко переступает нижнюю границу в -25ºС, что для нашего климата явно недостаточно;
  • импортные аналоги не выдерживают работу в тяжёлых условиях метрополитена или сталелитейных производств. Их работа в этих случаях становится нестабильной, что может привести к серьёзной аварии.

Недостатки:

  • довольно большое выделение тепла при работе. Особенно это заметно при плотной установке в электрошкафах небольшого объёма;
  • нестабильная работа устройств с аналоговой обработкой сигнала при слипании фаз;
  • несовершенный, ещё времён Советов дизайн. Хотя некоторые производители уже стараются его улучшить или же переходят на использование корпусов зарубежного производства.

Популярные в России модели реле контроля фаз

То, что оборудование «ЕЛ» среди россиян наиболее популярно, говорить не приходится. Поэтому стоит рассмотреть другие модели, которые наиболее известны в нашей стране. Среди них на первом месте реле контроля фаз Zamel CKM-01.

Zamel CKM-01 выглядит довольно симпатично
ФОТО: electroautomatica.ru

Zamel CKM-01 и его особенности

Это оборудование польского производства имеет на выходе один переключающийся контакт и оснащено индикаторами чередования и ассиметрии фаз. Удивительно то, что столь сложное устройство производитель исхитрился изготовить по простейшей схеме, использовав всего 2 транзистора. В этом можно убедиться, взглянув на фото ниже.

Zamel CKM-01 в разобранном виде
ФОТО: samelectric.ru

Zamel CKM-01

Реле отечественного производителя РНПП-311М

Главная особенность устройства – современный  компактный корпус и расширенное количество настроек. Интересен вариант питания. Здесь он независим и производится от каждой фазы. Это значит, что если питающая фаза пропала, прибор не отключится, а продолжит работать от другой в штатном режиме.

РНПП-311М не требует настроек потребителем. Заводская отладка близка к идеальной и подойдёт для использования в различных областях. Удобно и наличие индикации по каждой из фаз. Изделие крепится на стандартную DIN-рейку и имеет небольшой вес.

РНПП-311М российского производства уже более аккуратен
ФОТО: tokmart.ru

РНПП-311М

OMRON K8AB — более функциональное реле контроля фаз

В схему линейки дополнительно включён временной регулятор, который обеспечивает возможность тонкой настройки. Ещё одним «нововведением» можно назвать и то, что реле реагирует не только на падение напряжения, но и на его скачки. На боковой панели расположена временная диаграмма. Сама линейка состоит из четырёх моделей, которые обеспечивают настройки «на любой вкус».

OMRON K8AB с увеличенным функционалом
ФОТО: metzgarmobilemusic.com

реле OMRON K8AB

Carlo Gavazzi DPC01 и его области применения

Такие реле контроля фаз используются в некоторых схемах питания компрессоров промышленных холодильников. Интересно то, что при исключении реле из схемы, компрессор попросту «отказывается» запускаться. Виной всему низкое качество подаваемого в сеть напряжения. Кстати, это ещё одна причина, по которой не следует недооценивать подобные устройства.

Carlo Gavazzi DPC01 прекрасно подходит для компрессоров промышленных холодильников
ФОТО: usurylawblog.com

реле Carlo Gavazzi DPC01

Подключение реле контроля фаз

Здесь следует начать с того, что большинство образцов современного оборудования уже оснащается подобными модулями и не требует подключения отдельного реле. Но для более старых приборов и станков такой блок необходим. Для начала предлагаем ознакомиться с некоторыми схемами монтажа реле контроля фаз. Хотя отличия в них незначительны и такие схемы содержатся в технической документации к устройству, рассмотреть их стоит для общего развития.

ФОТО: meandr-shop.ruФОТО: electrikmaster.ruФОТО: energ-on.ru

Что касается настройки оборудования, то о ней говорить смысла нет. Каждая модель имеет свой функционал, а значит, и порядок действий по отладке будет отличаться. Здесь можно лишь дать один совет. Не стоит пренебрегать внимательным изучением инструкций и рекомендаций производителя. Их всегда можно найти в технической документации к устройству.

Заключительная часть

Реле контроля фаз не является обязательным элементом защитной автоматики. Однако, если владелец оборудования не хочет переплачивать за ремонт приборов или и вовсе тратиться на приобретение новых, стоит подумать об установке такого реле. Ведь его стоимость несоизмеримо ниже, чем цена того же промышленного холодильника или, к примеру, рейсмуса. Здесь именно тот случай, когда имеет смысл заплатить небольшую сумму, чтобы впоследствии не отдать в десятки, а то и сотни раз больше. Не нужно приобретать дорогостоящие устройства, достаточно купить реле контроля фаз российского производства и можно не опасаться за падение напряжения или перекосы фаз.

В щитке реле контроля фаз смотрится довольно аккуратно
ФОТО: stroimdom.com.ua

Очень надеемся, что информация, изложенная в сегодняшней статье, будет полезна нашему уважаемому читателю. Возможно, для вас что-то осталось непонятным, или возникли вопросы по ходу прочтения. В таком случае, от вас лишь требуется изложить суть в комментариях ниже. Разъяснения от редакции HouseChief и от других знающих тему читателей не заставят себя долго ждать.

Вы сами используете реле контроля фаз для защиты своего оборудования? Напишите о том, как оно вам помогает. Эта информация будет очень полезна тем, кто только задумался об установки такого элемента защитной автоматики. Если вам понравилась статья, не забудьте её оценить. Напоследок предлагаем вам ознакомиться с коротким видеороликом по сегодняшней теме.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Схема подключения реле контроля фаз, ел 12мт

Реле контроля фаз — назначение, принцип работы и схема подключения

Существует много различных аппаратов, которые в ходе их эксплуатации приходится нередко переносить с одного места на другое, каждый раз подключая их к трехфазной сети. Нередки случаи, когда неопытный работник в ходе подключения оборудования нарушает порядок чередования фаз, что может привести к выходу техники из строя. Чтобы не допустить этого, необходимо обеспечить контроль фаз, установив специальное устройство защиты. В этом материале мы расскажем о том, что представляет собой реле контроля фаз, какова схема его подключения и рассмотрим принцип работы этого прибора.

Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения. Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении.

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Порядок подключение реле

Очень важно, чтобы контрольное устройство было включено в схему любого передвижного агрегата, в составе которого имеется трехфазный электрический мотор. Если такого реле в составе оборудования не имеется, неправильное чередование фаз может привести к серьезным последствиям – от нарушения работы аппарата до выхода его из строя.

Наглядно про подключение на видео:

Если оборвется хотя бы один фазный кабель, произойдет быстрый перегрев силового агрегата, и устройство за считанные секунды придет в негодность. Чтобы не допустить этого, на контактор вместо контрольного реле зачастую устанавливают тепловое. Но проблема заключается в том, чтобы правильно его подобрать и отрегулировать по номинальному току. Для этого требуется специальный стенд, которым располагают далеко не все. Поэтому установка прибора фазного контроля – более простой способ решения проблемы.

Принцип работы РК основан на том, что устройство улавливает гармоники обратной последовательности, возникающие в случае перекоса фаз или при обрыве токоведущих проводов. Аналоговые фильтры контрольного прибора выделяют их и подают сигнал на управляющую плату, включающую после его получения релейные контакты.

Схема подключения реле контроля фаз сложностью не отличается. Все три фазных проводника и нулевой кабель нужно подсоединить к соответствующим клеммам прибора, а его контакты пустить в разрыв соленоида магнитного пускателя. Если устройство работает в нормальном режиме, то контактор включен, релейные контакты замкнуты, и производится подача напряжения на аппаратуру.

В случае обнаружения неполадок происходит размыкание контактов контрольного прибора, и электропитание отключается до того момента, когда будут восстановлены сетевые параметры.

Чаще всего для защиты бытовой техники используются реле заводского изготовления, которые имеются в продаже. Но иногда их изготавливают и своими руками. Приведем схему простого самодельного устройства, на которой имеются графические обозначения элементов, включенных в цепь.

Заключение

В этой статье мы рассказали о том, что такое реле контроля фаз, для чего оно нужно и по какому принципу работает. В промышленных условиях оно защищает компрессоры, электродвигатели и другие агрегаты. В быту их наиболее часто используют для защиты стиральных машин и холодильников.

как выбрать и подключить своими руками? Схемы монтажа + пошаговая инструкция для однофазной и трехфазной сети

В трёхфазной электрической цепи при неравномерном значении напряжения на разных фазах возникает очень неприятное явление – перекос фаз. Его результатом, как правило, становится значительное понижение мощности прибора. Это приведет к поломке, как промышленного оборудования, так и обычной бытовой техники.

Не будем углубляться в причины возникновения этого перекоса, а рассмотрим способы его устранения. Для предотвращения возникновения перекоса фаз, который в основном проявляется в трёхфазных сетях, используют реле контроля фаз.

Краткое содержимое статьи:

Назначение

Основное назначение реле контроля фаз это, безусловно, защита всех электротехнических промышленных и бытовых устройств, подключённых к трёхфазной сети. Реле обеспечивает контроль за наличием сетевого напряжения, его симметричности во всех фазах и правильным чередованием. Кроме этих прямых обязанностей, данное реле может обладать функцией контроля заданного уровня напряжения, и при уменьшении или увеличении определённого порога отключать питание.

Реле желательно располагать там, где происходит многократное переподключение приборов, например, для оборудования, которое часто переносят с одного места на другое и где неправильное чередование фаз будет довольно критично. Или при одновременном использованьи значительного количества приборов большой мощности (в квартирах или частных домах).

Конструктивные особенности

В процессе изготовление таких реле используют надёжные микропроцессоры, что объясняет простоту настройки, а также высокую надёжность этих устройств. Конструкция реле контроля обязательно включает в себя схему, вычисляющую порядок чередования фаз, и в соответствие с заложенным в схему алгоритмом срабатывают контакты на выходе реле.

В самых простых устройствах на вход подаётся 3-фазы и ноль, а на выходе имеем реле с переключающимся контактом. Запитка внутренней схемы осуществляется за счет фазы L1. Также обычно присутствуют 2 и более индикаторов – в зависимости от модели и производителя.

В более продвинутых устройствах присутствуют регулятор времени срабатывания (задержки) и схема, которая реагирует как на понижение, так и на повышение напряжения.

На выходы реле контроля можно подключать магнитные пускатели и контакты для запуска электродвигателей или любую сигнальную цепь, предупреждающую об отклонения в сети от нормы.

Типы

Самые распространенные типы реле контроля фаз, которые в основном используют на производстве и в бытовых условиях это ЕЛ11, ЕЛ12, ЕЛ13 и ЕЛ11МТ, ЕЛ-12МТ.

Для защиты источников питания, АВР, генераторов и преобразователей электроэнергии используют ЕЛ11 и ЕЛ11МТ.

Для обеспечения безопасности электродвигателей кранов мощностью до 100 кВт применяют ЕЛ-12 и ЕЛ12МТ.

ЕЛ13 применяется в основном при подключении реверсивных электродвигателей до75 кВт.

Крепление данных реле можно осуществить как с помощью DIN-рейки, так и с помощью крепёжных винтов.

Характеристики

Ниже приведены основные характеристики реле.

1) Рабочие напряжения:

  • EЛ11 – 100 V, 110 V, 220 V, 380 V, 400 V, 415 V
  • ЕЛ12 -100 V, 200V, 280 V
  • ЕЛ13 – 220 V, 380 V

2) Предел срабатывания реле.

а) При симметричном снижений напряжений на фазе:

  • EЛ11 – 0.7 * Uфн
  • ЕЛ12 – 0,5 * Uфн
  • ЕЛ13 – 0,5 * Uфн

б) При разрыве 1-ой или более фаз:

  • Срабатывают все виды реле.

в) При неправильном чередования фаз

  • ЕЛ11,ЕЛ12 – срабатывают
  • ЕЛ13 – не срабатывает

3) Время задержки (срабатывания) в секундах

  • ЕЛ11,ЕЛ12 – 0,1 до 10
  • ЕЛ13 – не более 0,15

4) Рабочие температуры:

  • ЕЛ11,ЕЛ12 — -40до +40 С
  • ЕЛ13 — — 10 до +45 C

5) Температура хранения от -60 до +50

6) Масса устройства

  • ЕЛ11,ЕЛ13 – 0,3 кг
  • ЕЛ12 -0,25 кг

Как подключить реле

Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.

Частотный преобразователь не чувствителен к расположению и он всегда преобразует переменное напряжение в постоянное.

Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства. Для этого следует обратить внимание на различные фото реле контроля фаз.

Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.

Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.

При не совпадении входного напряжения с нормой, срабатывает реле, но для того чтобы не пропадал ток во всей квартире целиком, делают вместо одного общеквартирного три различных реле по одному на каждую фазу.

При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.

Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.

Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.

В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.

Если происходит возвращение внешнего источника напряжения в заданный рабочий диапазон, реле, спустя какое-то время вновь подаёт напряжение на клемы контактора, затем тот замыкает нашу цепь вновь. Различные схемы реле контроля фаз приведены ниже.

Выбор реле

Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле. Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР (автомата ввода резервного питания). Сначала определяем нужный нам вариант подключения с нулевым проводом или без него.

Затем выясняем нужные нам параметры самого реле. Для подключения АВР необходимы такие рабочие характеристики в этом устройстве: контроль над слипанием и над обрывом фаз, контроль последовальности; задержка должна быть 10-15 сек; и должен присутствовать контроль за колебаниями заданного напряжение ниже или выше нужного нам порога. Для подключения по схеме с нулевым проводом нужен визуальный контроль по каждой фазе. При подключениях АВР можно выбирать тип реле EЛ11.

Фото реле контроля фаз

Что такое реле контроля напряжения и где они используются?

Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращая повреждение двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния. Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но также проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.


Реле контроля напряжения предназначены для однофазных или трехфазных систем.Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.


Реле контроля однофазного напряжения могут использоваться с однофазным переменным или постоянным напряжением. Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания, с высокими пределами и низкого напряжения.

В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт.Вот как это работает:

Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в своем замкнутом состоянии по умолчанию. Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле активируется, контакт размыкается, и питание нагрузки отключается. Когда напряжение падает ниже максимального установленного напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.

Принцип работы реле контроля пониженного или повышенного напряжения с фиксированной выдержкой времени.
Изображение предоставлено: Eaton

Помимо ограничений на допустимое напряжение, многие реле контроля напряжения включают фиксированную или программируемую задержку времени (также называемую задержкой срабатывания), в течение которой должна присутствовать неисправность, прежде чем реле сработает. Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.


Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя при пониженном напряжении. случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.

Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.
Изображение предоставлено: EASA


Реле контроля трехфазного напряжения или реле контроля фаз контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения, а именно: дисбаланс фаз, обрыв и последовательность фаз (также называется смена фаз).

В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно. Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.

Реле контроля фаз могут обнаруживать обрыв, последовательность фаз и дисбаланс фаз в трехфазных системах.
Изображение предоставлено: Omron

Для определения наличия дисбаланса фаз реле контролирует каждую из фаз, чтобы определить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.

Неуравновешенность фаз вынуждает одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.

Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы. Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.

3-фазное реле контроля, SPDT, обрыв фазы / пониженное / повышенное напряжение

Трехфазное реле контроля с контактом SPDT (1 перекидной), выполняет функции контроля, включая обрыв фаз, последовательность фаз, дисбаланс фаз, перенапряжение и пониженное напряжение в системе трехфазного переменного тока 220 В, 380 В, 440 В переменного тока, 460 В Переменного тока или 480 В переменного тока, 50/60 Гц. Реле контроля обрыва фазы / напряжения широко применяется в воздушных компрессорах, электродвигателях, насосах, вентиляторах, системах кондиционирования воздуха, воздуходувках, лифтах, лифтах, кранах, холодильных установках, карьерных экскаваторах и конвейерах и т. Д.

Характеристики

  • Компактный размер на DIN-рейке
  • Трехфазный контроль чередования фаз, обрыва фазы (обрыв фазы), асимметрии фаз, повышенного и пониженного напряжения
  • Питание от измерительной цепи
  • Контрольное реле с 1 переключающим контактом (SPDT)
  • 5 светодиодных индикаторов для индикации состояния

Технические характеристики

Светодиод

Модель ATO-JVR
Измерительная цепь Трехфазный переменный ток: L1, L2, L3
Функции контроля Чередование фаз (реверсирование), потеря фазы (отказ), асимметрия фаз
Повышенное напряжение, пониженное напряжение
Номинальное напряжение (сетевое напряжение) (опция) 220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В переменного тока, 480 В переменного тока 50/60 Гц
Диапазон настройки напряжения (дополнительно) Суффикс модели Пониженное напряжение Перенапряжение
Пустой -15% + 15%
А -10% + 10%
B -10% +12.5%
С -12,5% + 15%
Порог несимметрии напряжений 15% исправлено
Время задержки при пониженном и повышенном напряжении 5-8 сек фиксированная
Время задержки обрыва фазы, несимметрии фаз, чередования фаз 1-2с фиксированные
Время сброса 0,5 с фиксированная
Индикатор , указывающий последовательность фаз, обрыв фазы, перенапряжение, пониженное напряжение и нормальное состояние
Выходные контакты 1 переключающий (SPDT или 1 форма C)
Контактная емкость 3A, 250 В переменного тока (резистивная нагрузка)
Степень защиты IP 20
Условия работы Рабочая температура -25 ℃ ~ 65 ℃
Влажность ≤85% относительной влажности, без конденсации
Механическая износостойкость 1000000 циклов
Диэлектрическая прочность > 2 кВ переменного тока 1 мин
Крепление DIN-рейка 35 мм
Масса 110 г
Размеры (В * Ш * Г) 68 * 30 * 76 мм

Схема подключения

Положение контактов реле контроля показано в состоянии «Питание отключено»

Размеры (единица измерения: мм)


Советы: принцип работы реле контроля чередования фаз

Выборка трехфазного источника питания для обработки, когда последовательность фаз источника питания совпадает с последовательностью фаз входа реле контроля последовательности фаз, выход реле включен, и основная цепь управления устройством включенный.

Когда последовательность фаз источника питания изменяется, последовательность фаз не совпадает, и выход реле контроля последовательности фаз не может быть включен, тем самым защищая устройство и предотвращая несчастные случаи. Другой тип реле контроля фаз использует продукты с цифровой микропроцессорной технологией, которые могут реализовать автоматическую идентификацию последовательности фаз и автоматическое преобразование последовательности фаз, чтобы гарантировать, что двигатель вращается с постоянной последовательностью фаз.

Трехфазный источник питания последовательно подключается к клеммам U, V, W (некоторые из них — R, S, T или L1, L2, L3) реле контроля.Реле контроля последовательности фаз обычно имеет один нормально разомкнутый и один нормально замкнутый вспомогательные контакты. Для подключения к контуру управления конкретное подключение нормально разомкнутых или нормально замкнутых контактов должно основываться на принципе управления или схеме подключения. При неправильной последовательности фаз или обрыве фазы вспомогательный контакт реле работает от нормально разомкнутого до нормально замкнутого и нормально замкнутого в нормально разомкнутый.

% PDF-1.6
%
1004 0 объект
>
эндобдж

xref
1004 74
0000000016 00000 н.
0000002375 00000 н.
0000002591 00000 н.
0000002731 00000 н.
0000002777 00000 н.
0000002984 00000 н.
0000003474 00000 н.
0000003891 00000 н.
0000004333 00000 п.
0000004850 00000 н.
0000004954 00000 н.
0000005057 00000 н.
0000005371 00000 п.
0000005642 00000 н.
0000005907 00000 н.
0000008412 00000 н.
0000008573 00000 п.
0000008837 00000 н.
0000011358 00000 п.
0000013031 00000 п.
0000015328 00000 п.
0000016031 00000 п.
0000016456 00000 п.
0000016901 00000 п.
0000017293 00000 п.
0000019494 00000 п.
0000022223 00000 п.
0000024696 00000 п.
0000026737 00000 п.
0000028633 00000 п.
0000032657 00000 п.
0000036073 00000 п.
0000050497 00000 п.
0000066873 00000 п.
0000068719 00000 п.
0000068803 00000 п.
0000068854 00000 п.
0000069406 00000 п.
0000069588 00000 п.
0000070156 00000 п.
0000070355 00000 п.
0000121860 00000 н.
0000121901 00000 н.
0000171406 00000 н.
0000171447 00000 н.
0000171999 00000 н.
0000172182 00000 н.
0000198103 00000 н.
0000198144 00000 н.
0000198712 00000 н.
0000198916 00000 н.
0000257829 00000 н.
0000257870 00000 н.
0000258438 00000 н.
0000258641 00000 н.
0000259209 00000 н.
0000259430 00000 н.
0000260014 00000 н.
0000260236 00000 п.
0000260515 00000 н.
0000260606 00000 н.
0000260717 00000 н.
0000260921 00000 н.
0000261005 00000 н.
0000261056 00000 н.
0000261261 00000 н.
0000261482 00000 н.
0000285899 00000 н.
0000535375 00000 н.
0000555168 00000 п.
0000629987 00000 н.
0000649892 00000 н.
0000782712 00000 н.
0000001821 00000 н.
трейлер
] / Назад 3291400 >>
startxref
0
%% EOF

1077 0 объект
> поток
@S; z ؇ IN6

% PDF-1.6
%
227 0 объект
>
эндобдж

xref
227 75
0000000016 00000 н.
0000003587 00000 н.
0000003895 00000 н.
0000004024 00000 н.
0000004180 00000 н.
0000004705 00000 н.
0000005232 00000 н.
0000005974 00000 н.
0000006740 00000 н.
0000007266 00000 н.
0000007446 00000 н.
0000027357 00000 п.
0000040305 00000 п.
0000040514 00000 п.
0000040551 00000 п.
0000040618 00000 п.
0000040812 00000 п.
0000060971 00000 п.
0000061177 00000 п.
0000061563 00000 п.
0000061743 00000 п.
0000061953 00000 п.
0000062318 00000 п.
0000062669 00000 п.
0000062874 00000 п.
0000062940 00000 п.
0000063331 00000 п.
0000064375 00000 п.
0000064627 00000 н.
0000064935 00000 п.
0000066136 00000 п.
0000066676 00000 п.
0000066966 00000 п.
0000067187 00000 п.
0000067784 00000 п.
0000073335 00000 п.
0000073904 00000 п.
0000074260 00000 п.
0000075446 00000 п.
0000076682 00000 п.
0000077369 00000 п.
0000085184 00000 п.
0000085838 00000 п.
0000085907 00000 п.
0000087087 00000 п.
0000087969 00000 п.
0000088873 00000 п.
0000088952 00000 п.
0000089658 00000 п.
00000

00000 н.
0000091174 00000 п.
0000091219 00000 п.
0000091274 00000 п.
0000093945 00000 п.
0000100381 00000 п.
0000100584 00000 н.
0000100904 00000 н.
0000102110 00000 н.
0000102547 00000 н.
0000103238 00000 н.
0000104293 00000 п.
0000105499 00000 н.
0000105581 00000 п.
0000117999 00000 н.
0000130442 00000 н.
0000130752 00000 н.
0000136677 00000 н.
0000145860 00000 н.
0000145899 00000 н.
0000154124 00000 н.
0000154163 00000 н.
0000165150 00000 н.
0000165189 00000 н.
0000177015 00000 н.
0000001796 00000 н.
трейлер
] >>
startxref
0
%% EOF

301 0 объект
> поток
x ڤ V Pe ޗ? 96 op 老 h5! X յ 1 ɏ-5A7% 2AuAeW $ I㏮> ~

Borna Electronics | ASN / C

Идентификация изменения последовательности фаз

Идентификация обрыва фазы

Идентификация асимметрии фазных напряжений

Идентификация снижения сетевого напряжения

Мгновенное отключение при возникновении неисправности

Возможность выбора времени подключения после исправления ошибок

Сигналы, отображающие различные ошибки и нормальное состояние

Защита электродвигателей от сетевых повреждений

— Обрыв фазы

— Фазовое расслоение

— Падение напряжения больше допустимого предела.

— 3 фазы асимметрии напряжения выше допустимых пределов

— Разряд последовательного включения и отключения питания

Принципы работы

После подключения нуля к клемме MP и фаз к клеммам T.3.R. устройство начинает работать. После каждого вступления. устройство начинает отсчет времени. По истечении установленного времени (ЗАДЕРЖКА). Сигнал OUT включается, и включается внутреннее реле устройства (замыкается внутренний контакт клемм 15–18).

Внимание: если состояние 3 фаз ненормальное. отсчет времени не начинается.

В случае cfaneror (такое снижение напряжения. Отключение фаз и смещение фаз) в 34-фазной сети. включается сигнал о фоле. и внутреннее реле также отключается одновременно с выключением выходного сигнала (замыкается внутренний контакт клемм 15-16.

Внимание: в случае наличия emor в S-фазной сети в начале работы.соответствующий сигнал останется включенным, и внутреннее реле не подключится.

Сигналы неисправности

Сигналы ошибки приведены ниже в описании:

VOLT: включается, когда трехфазное напряжение падает ниже 300 В.

SEQU: Включается при изменении последовательности фаз сети.

ASY.V: включается, когда сеть получает 2 фазы или асимметрия между фазными напряжениями превышает установленный предел (по ASY.V-образная ручка).

«Установка и ввод в эксплуатацию

Три фазы и ноль будут подключены к клеммам R.S.T и MP реле контроля фаз. Концы 15 и 18 включены в цепь так же, как кнопка останова.

Внимание: Биметаллический контакт или реле контроля нагрузки Borna типа OLM (в случае его наличия) включается кнопкой останова

В случае после установки прибора. Включается сигнал SEQU (последовательность фаз).две фазы на клеммах управления фазой следует заменить (например, § следует заменить на R), чтобы сигнал пропал.

При возникновении каждой из вышеупомянутых ошибок. внутреннее реле немедленно отключается и часто устраняет ошибку. реле будет подключено после регулировки ручкой ЗАДЕРЖКИ. Идентификация асимметрии между 3 фазными напряжениями будет регулироваться ручкой ASYV. Обычно настройка уровня чувствительности на 3304 подходит.

Внимание: обратите внимание, что реле управления фазой не подключает и не отключает 3 фазы напрямую.но он дает команду контактору подключаться или отключаться.

Внимание: убедитесь, что ячейка Null точно подключена к сети Null

.

Технические характеристики

Напряжение питания: 380 В переменного тока + 10%. -20%

Частота: 50 Гц + 5 Гц

Внутренняя потеря: 3 недели

Задержка включения: 1 te 40 секунд. регулируется ручкой DELAY

Фазовая асимметрия: 300-360 вольт. регулируется ручкой ASY.V

Относительная влажность: от 15% до 85% (согласно IEC 721-3-3, класс 3k3)

Выходное реле: одинарный переключающий контакт »eo: & Номинальный ток: 6 A / 250 В перем. Тока, длительно

Фазовое реле контроля — S — Fanox

Чтобы загрузить руководство, заполните следующую форму.
Мы свяжемся с вами по электронной почте, где отправим вам ссылку для загрузки запрошенного руководства.
Этот процесс может занять несколько часов в зависимости от часового пояса.
Если по прошествии 24 часов вы не получили ссылку для загрузки запрошенного руководства, не стесняйтесь обращаться к нам по электронной почте: [email protected]

Para descargar el manual es necesario Complete el siguiente formulario.
Nos pondremos en contacto a través de un mail donde le enviaremos el enlace de descarga al manual solicitado.
Este processso puede tardar varias horas de la zona horaria.
Si trascurridas 24 horas no ha recibido el enlace de descarga del manual solicitado no dude en ponerse en contacto a través del email: [email protected]

Имя / Номер

Фамилия / Апеллидо

Электронная почта / электронная почта

Компания / Empresa

Приложение / Aplicación

Страна / País
— EspañaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongoCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Острова (Мальвинские) Фарерские острова ФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинея-БисауГвинеяПарень Остров anaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKosoboKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana ОстроваНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-БартелемиСвятой ЕленыСент-Китс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor -ЛестеТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТуркс и острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияМалые Острова СШАСоединенные ШтатыУругвайУзбекистанВануатуВиргинские островаС.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

.

Я прочитал и принимаю / He leído y acepto la Privacy policy / política de privacidad

Этот сайт защищен reCAPTCHA и применяется Политика конфиденциальности Google
и Условия использования
.

Трехфазные реле напряжения — Новатэк Электро

Трехфазные реле напряжения

Трехфазное реле контроля напряжения — защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях напряжения питания, фаз отказ и электрический дисбаланс, скопление и нарушение чередования фаз.

В случае изменения напряжения в сети, т. Е. Превышения допустимых значений или снижения напряжения ниже минимального уровня, любой электродвигатель промышленного назначения или бытовой прибор может выйти из строя. Именно поэтому важность трехфазного реле для управления монтажом электрической нагрузки актуальна и безусловно оправдана.

Новатэк-Электро — оптовая и розничная компания по продаже реле контроля трехфазного напряжения. Всем нашим клиентам и дилерам мы предлагаем выгодные условия продажи.Наша продукция, в которую входят трехфазные реле управления, благодаря своей функциональности, практичности и адекватной цене пользуются популярностью и большим спросом.

Характеристики и область применения прибора

Трехфазный электродвигатель от защиты от перегрузки необходим как в быту, так и на многих производственных участках.

Реле трехфазного напряжения используется для обеспечения нормальной работы:

  • систем кондиционирования;
  • Холодильное оборудование;
  • Компрессорные системы;
  • В аппаратуре автоматической коробки передач и любом другом оборудовании с нагрузкой, приводимой в действие электродвигателем.

Реле трехфазного напряжения Новатэк Электро выпускаются в различных модификациях с учетом потребностей проблемных сетей не только с перепадами напряжения, но и с коммутационными и импульсными помехами. Устройства оснащены специальной задержкой понижения напряжения, благодаря чему цифровое трехфазное реле напряжения эффективно при срабатывании кратковременных провалов напряжения.

Трехфазные реле напряжения устанавливаются на стандартную DIN-рейку, они легкие и компактные, что делает монтаж и обслуживание устройства простым и безопасным.

Устройство подключается параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. На выходах трехфазное реле защиты оснащено двумя группами контактов (замкнутыми и разомкнутыми), независимыми друг от друга и способными коммутировать нагрузки до 5 А.

Ассортимент продукции

Реле контроля трехфазного напряжения представлено следующим товарным ассортиментом:

  • РНПП-311 — устройство, обеспечивающее работу потребителей при возможных основных видах аварий в электротехнике. состояние сети, такое как превышение значений срабатывания напряжения питания, скопление или нарушение последовательности фаз и нарушение полной фазы;
  • РНПП-311М — регулировка трехфазного напряжения осуществляется в тех же условиях, что и в случае с устройством РНПП-311.Однако светодиодная панель дисплея в этой модели улучшена и, помимо напряжения питания и состояния нагрузки, указывает тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
  • РНПП-301 — в данной модификации реле трехфазного напряжения и контроля фаз, обеспечивает работу устройства в линейном и фазном режимах напряжения, имеет 6 потенциометров для задания параметров и регулировки работы устройства.
  • РНПП-302 — устройство имеет более расширенное меню, в котором помимо основных функций можно задать интервал времени задержки нарушения, заданные параметры, с возможностью автоматического запуска после восстановления допустимых значений сети.
  • РНПП-311-1 — устройство двухканальное и помимо реле трехфазного напряжения основными функциями может регулировать частоту сети.
  • РНПП-311-2 — это двухканальное устройство, которое с высокой точностью контролирует 3-фазную сеть 380 В / 50 Гц, а также оснащено сигнальными индикаторами, которые сообщают пользователю о полной или частичной потере фазы в сети.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
