Подключение в распределительной коробке: Cоединение проводов в распределительной коробке: фото, видео

Схема расключения или соединения электрических кабелей в распределительной коробке

Содержание

• Пошаговое руководство по монтажу распредкоробки
• Схема расключения распределительной коробки

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другим распаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам. Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

 До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

• Завести кабели или провода в коробку через уплотнители в отверстиях (для накладных коробок) или через заранее проделанные отверстия в коробках, устанавливаемых внутрь стены.
• Закрепить коробку к потолку или стене при помощи 2-хсаморезов или дюбелей при накладном способе установки или замазать её в заподлицо со стеной или потолком при скрытой установке.
• Осторожно снять внешнюю изоляцию кабеля до самого входа в распредкоробку.При этом необходимо сохранить целостность внутренней изоляции жил. Случайно поврежденные участки хорошо изолировать при помощи изоленты.
• Подогнать длину проводов или жил, оставив максимальный запас, при этом учитывая возможность уложить их внутрь по окончании работ. Обычно оставляют запас около 15 см. При большом количестве проводов в одной распредкоробке их укорачивают до 12–10 см.
• Зачистить концы проводов или жил кабеля.
• Соединить жилы (провода) по схеме работы при помощи клеммников (электрических зажимов), изолирующих колпачков СИЗ или скруткой.
• Изолировать скрученные концы изолентой или накрутить изолирующие колпачки.
• Развести в стороны пучки фазных, нулевых, заземляющих проводов, затем осторожно уложить провода внутрь, для облегчения задачи можно аккуратно затолкнуть при помощи деревянной ручки какого-нибудь инструмента.
• Закрыть и завинтить крышку.

Подробнее о выборе способа соединения и особенностях монтажа на видео

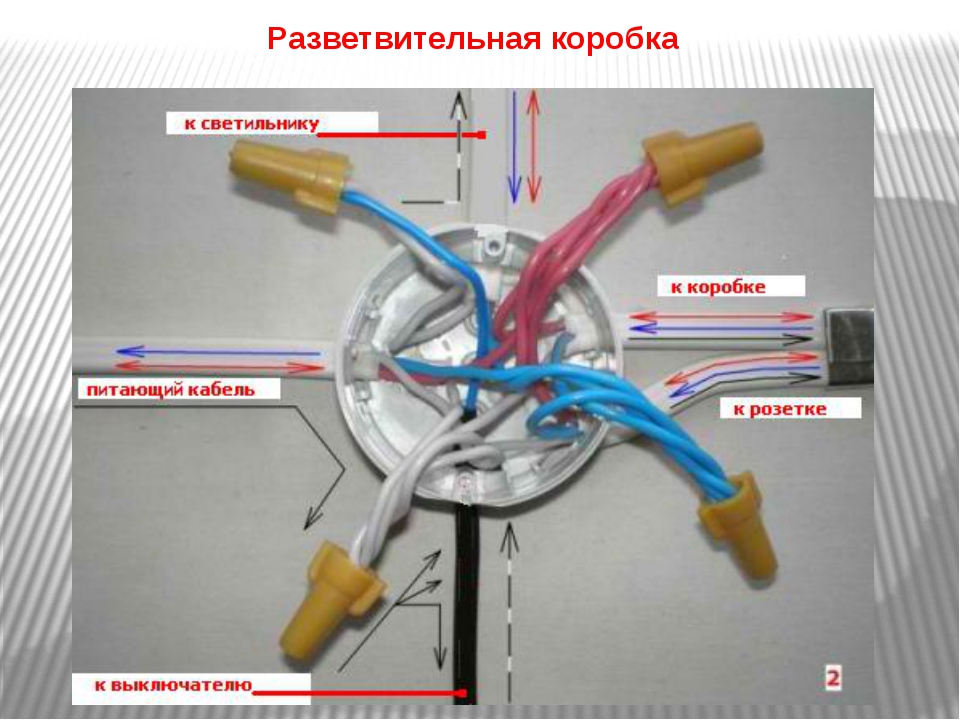

Схема расключения распределительной коробки

Все защитные или заземляющие (на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N, обозначены синим) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Фазные проводники (выделены черным и красным цветом) расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

 В случае когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме L на выключатель). Должно быть 4 соединения.

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так как проводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки. Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленыс хемы распайки двухклавишного переключателя без “земли”.

Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников). Ниже представлена схема расключения двухклавишного переключателя с“землей”.

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.

• Причины мерцания света в квартире

• Правила монтажа электропроводки в доме самостоятельно

• Как выбрать электрические кабеля и провода

• Как сделать ввод электричества в частный дом своими руками

Как подключить провода в распределительной коробке

Главная – Полезные статьи – Как подключить провода в распределительной коробке?

Любой дом, квартира в городе или офисное здание представляют собой не просто помещение с дверьми и окнами, а сложную конструкцию с целой сетью различных коммуникаций. Именно энергоснабжение важно в первую очередь, ведь выполнять отделку без использования электрического инструмента достаточно сложно и трудоемко.

Соединение проводов в общую схему по праву считается самым ответственным этапом монтажа всей проводки. Именно вопросы правильности и целесообразности расстановки составляющих электрической цепи (розеток и выключателей) являются ключевыми, ведь от этого напрямую зависит комфорт проживания.

Соединение проводов выполняется в специальной разветвительной коробке. Из нее кабель расходится в различных направлениях. В каждое помещение требуется прокладка собственной силовой линии — многожильного провода или кабеля. При этом ее конец помещается в распределительную коробку. Зачастую многие не понимают её назначения и считают необязательным элементом.

Распределительная коробка необходима:

• для безопасности. Ее корпус выполняется из токонепроводящего материала, который устойчив к температурным воздействиям;
• для ускорения поиска неисправности электрической цепи. Достаточно снять крышку, рассоединить провода и выполнить проверку отдельных участков методом «прозвонки» на целостность;
• на перспективу. Зачастую спустя некоторое время требуется установка дополнительной розетки. Оперировать удлинителями и «переносками» не всегда удобно, ведь это является дополнительным поводом получения различного рода травм. Подключить дополнительную «нитку», просто подключив провода в коробке, значительно проще и быстрее во всех отношениях;
• для того чтобы лишний раз не выполнять штробление стены. В случае обычной скрутки проводов потребуется скрыть их в стене, но и в таком случае потребуется сделать достаточно большую выемку. Использование распределительных коробок позволяет раз и навсегда решить вопрос совершенствования электрической сети в помещении.

Для соединения проводов в распределительной коробке могут использоваться различные способы. Как правило, выбор делается на месте и во многом зависит от опытности и профессионализма мастера. Не последнюю роль играет и наличие специального инструмента. Самым простым способом является скрутка. Однако в случае плохого контакта может появиться искрение, вызывающее сбои в работе бытовых электроприборов, а также приводящее к выгоранию проводника. Использование пластиковой гильзы уплотнит соединение, тем самым делая его более надежным.

Одним из самых сложных способов является пайка, ведь в таком случае необходимо точно понимать, какие металлы можно соединять. К профессиональным методам относится опрессовка, ведь для её выполнения требуются пресс-клещи и специальные термоусадочные трубки. Самым простым и надежным способом коммутации являются клеммы, которые можно приобрести практически в любом магазине.
