Подпорная стена стоимость цена под ключ от 6940 до 8800 руб/м.2
На участках с значительным перепадом требуется визуально и функционально разделить уровни для комфортного использования. Для этих целей идеально подходят подпорные стены из бетона.
Стоимость подпорной стены из бетона варьируется от ее высоты и ширины. Так как мы придерживаемся прозрачных ценовых предложений с заказчиком мы озвучим цену на подпорную стену под ключ.
Минимальный заказ 30 м2.
Итак, базовая цена под ключ за м2:
- Высота над уровнем земли 0,5 метра,
заглубление в землю 0,5 метра,
длина 1 метр,
ширина 0,2 м, один пояс армирования (250*250*10мм) — 6 940 руб/м2.
наиболее распространенный вариант для легких конструкций (не предназначен для высоких фронтальных нагрузок) - Высота над уровнем земли 0,5 метра,
заглубление в землю 0,5 метра,
длина 1 метр,
ширина 0,2 м, два пояса армирования (250*250*10мм) — 7 705 руб/м2.
данный вариант предназначен для поддерживания умеренных фронтальных нагрузок, хорошо подходит для террасирования участков. - Высота над уровнем земли 0,5 метра,
заглубление в землю 0,5 метра,
длина 1 метр,
ширина 0,3 м, два пояса армирования (250*250*12мм) — 8 800 руб/м2.
данный вариант предназначен для поддерживания значительных фронтальных нагрузок, хорошо подходит для террасирования участков, поддержка грунта для предотвращения обвалов и оползней.
Если подпорная стена на вашем участке будет предназначена для еще более сильных нагрузок, то соотвественно ее надо делать толще и использовать более толстый диаметр прута арматуры. Это уже будет понятно непосредственно на обьекте.
Цена на подпорные стены указаны ориентировочно. Для более точного осмечивания нужны
более точные данные от заказчика (удаление от МКАД, длина, ширина, высота и тп).
Ход строительства подпорной стены
Небольшой фотообзор строительства подпорных стен.

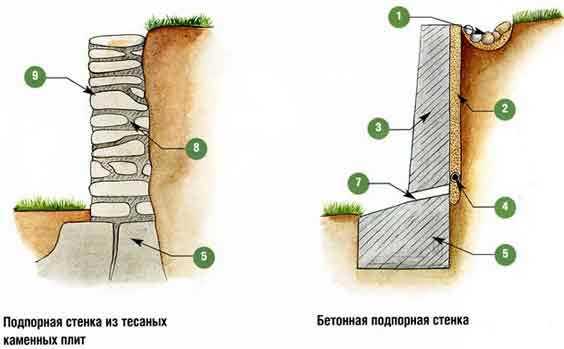

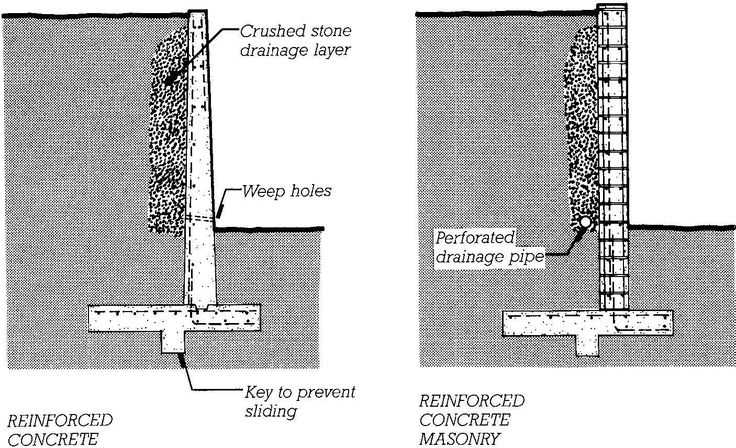

Обязательно предусматривайте дренаж у подножия подпорной стены. Иначе вода будет скапливаться у ее основания и со временем натворит проблем. Причем чем выше стена тем больше воды у ее основания будет аккумулироваться. Делайте простейшие выводы в стене по мере ее возведения. Бурить по бетону красивые и ровные отверстия потом влетит в копейку. Кстати, если у вас уже есть стена обратите внимание на присутствие дренажных выпусков прямо по фронту стены.
Вышеприведенные цены и варианты используются в большинстве случаев когда мы производили работы у заказчика. Это стоимость подпорной стены под ключ, т.е. с работой и всеми необходимыми материалами.
Так же следует помнить рекомендацию по возведению подпорных стен, высота над грунтом должна соответсвовать глубине стены в грунте. Иными словами — если стена возвышается над землей на 1 метр то и в земле она должна быть тоже на закопана на 1 метр. В случае несоблюдения этой рекомендации есть риск завала всей стены под напором грунта. Имейте ввиду этот момент при заказе подпорных стен.
Ниже приведены фотографии типичных вариантов применения подпорной стены в строительстве. И наши рекомендации по толщине стен (это просто пример а не догма)
Вариант когда можно применить вариант 1 и 2
Вариант когда можно применить вариант 1 и 2
Вариант когда можно применить вариант 1 и 2, типичная ситуация
Вариант когда можно применить вариант 2 и 3, тоже часто встречается
Вариант когда нужно применять вариант 3, обычно такие перепады
на Дмитровском направлении МО
ПСМ 24-15-1 по стандарту: Серия 3.002.1-2
увеличить изображение
Стандарт изготовления изделия: Серия 3.002.1-2
Подпорная стена ПСМ 24-15-1 представляет собой высокопрочное железобетонное изделие, которое используется в промышленном и в гражданском строительстве, их часто применяют на подьездных и внутриплощадочных путях как железнодорожного, так и автомобильного транспорта.
Одно из главных предназначений изделий это удержать грунтовые массы и другие сыпучие материалы от осыпания. Применяются практически во всех климатических районах, и даже в районах с сейсмичностью до 9 баллов. Серия 3.002.1-2 содержит рабочие чертежи и основные характеристики стен. Элементы делятся на одноступенчатые высотой от 2,4 до 3,3 м, двухступенчатые высотой от 3.6 до 5,7м и трехступенчатые стены высотой от 6,0 до 6,6 м
Расшифровка маркировки
Любая железобетонная продукция имеет свое маркировочное обозначение, которое состоит, как правило, из букв и цифр. Благодаря маркировкам на складе очень легко и быстро найти необходимую нам строительную продукцию. Чтобы более детально ознакомиться с продукцией, рассмотрим значение каждого символа в маркировке ПСМ 24-15-1 на основании регламента Серии 3.002.1-2:
1. ПСМ — подпорная стена монолитная;
2.
24 — высота;
3. 15 — ширина;
4. 1 — несущая способность.
Все обозначения и ни только маркировка, но масса, дата производства, номер партии, проставляются с применением трафаретов и штампов, а краска для нанесения используется черная влагоустойчивая.
Основные характеристики и изготовление
Документ, который регламентирует процесс изготовления подпорных стен ПСМ 24-15-1, является Серия 3.002.1-2, в котором отражены основные характеристики железобетонных изделий. На каждом этапе производства осуществляется пооперационный контроль за применяемым сырьем. При производстве деталей, используется качественный тяжелый бетон класса не ниже B20. Марка бетона по морозостойкости и водонепроницаемости обычно назначается исходя из конкретных климатических условий площадки строительства. Чтобы выдерживать значительные нагрузки элементы армируются пространственными каркасами, которые собираются из арматурных сеток, путем контактной точечной сварки, где запроектирована арматурная сталь класса AIII согласно ГОСТ 5781-82.
Все металлические детали проходят предварительную обработку от коррозии специальным составом. В теле железобетонных изделий запроектированы монтажные петли, которые облегчают и ускоряют процесс монтажа. После того, как стены достигнут необходимой отпускной прочности, они отправляются на проверочные контрольные испытания. Особое внимание уделяют внешнему виду изделий, геометрическим показателям. Все данные о конечных качественных характеристиках изготовленной партии, указываются в техническом паспорте, который должен быть подписан отделом технического контроля предприятия-производителя.
Транспортировка и хранение
Подпорные стены ПСМ 24-15-1 складируют и транспортируют по тем же правилам, что и остальные железобетонные изделия. Элементы хранятся на оборудованной складской площадке, их укладывают в рабочем положении в штабеля высотой не более 2,5 метров. Изделия с браком должны храниться отдельно. Транспортировка осуществляется как на автомобильном, так и на железнодорожном транспорте с использованием специальных креплений, которые защищают детали от различных повреждений.
Погрузочно-разгрузочные работы проводятся с особой осторожностью и внимательностью, ни в коем случае нельзя подпорные стены подвергать падению и перетаскивать волоком по земле.
Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Концепции конструкции подпорной стены
для стен высотой 6 метров
Представленные ниже концепции конструкции подпорной стены основаны на прочном блоке Bosun.
ПРИМЕЧАНИЕ. Эти концепции дизайна представляют собой всего лишь ТОЛЬКО РЕКОМЕНДАЦИИ . Перед возведением подпорных стен необходима консультация инженера.
Для стен высотой более 1,2 м требуется инженерный проект и сертификат.
Перемещайтесь по вкладкам ниже:
- Нормальные условия
- Участки с умеренным уровнем поверхностных или подземных вод, включая фитильный водосток
- Участки с умеренным уровнем поверхностных или подземных вод, включая сливной дренаж ограниченное пространство
Нормальные условия
Нормальные условия можно определить как:
- Участок должен иметь хорошую уплотняемую почву (без песка или глины).
- Если на участке нет хорошей уплотняемой почвы, следует импортировать наполнительный материал (допустим G5 или G6).
- Без структурной или транспортной нагрузки.
- Поверхностные и грунтовые воды в районе отсутствуют.
Фундамент:
- Выемка грунта на глубину ± 500 мм.
- Уплотнить грунт на 150 мм ниже предполагаемого бетонного основания до 93% MOD ASSHTO.
- Сооружение бетонного фундамента размером 500 x 350 мм, 20 МПа – Бетонный фундамент упрощает выравнивание.
- Необходимо использовать арматуру Y10.
- Первые два блока желательно располагать ниже уровня земли.
Конструкция:
- Стену рекомендуется возводить под углом 75°.
- После каждого слоя блока грунт уплотняют до 93% МОД АССХТО. Не уплотняйте слои толщиной более 150 мм.
- Для уплотнения используйте вибрационный каток или трамбовку. Любое механическое уплотнение не должно быть ближе 300 мм позади блока. 300 мм и ближе необходимо уплотнить вручную, чтобы блоки не наклонялись.
- Установите композитную армирующую георешетку 40/40 между каждым вторым рядом блоков. Георешетка должна находиться на расстоянии ±800 мм от переднего края блоков (рекомендуется использовать RockGrid® от Kaytech).
- После первых пяти слоев геотекстиля ширину можно уменьшить до 3000 мм.
- Геотекстиль должен быть уложен ровно, без складок.
Любое механическое уплотнение не должно быть ближе 300 мм позади блока. 300 мм и ближе необходимо уплотнить вручную, чтобы блоки не наклонялись.Установки Bosun Versoblock, используйте георешетку после каждого третьего блока.
- Наиболее важным аспектом подпорных стен из блоков является уплотнение за блоками. Блоки действуют просто как оболочка системы.
2x Подпочвенный дренаж:
- Самый нижний подпочвенный дренаж предпочтительно должен быть установлен ±1500 мм позади блоков, а самый высокий подпочвенный дренаж должен быть установлен ±2500 мм позади блоков, чтобы вода поступала в дренаж напротив уплотненной области.
- Используйте перфорированную трубу диаметром 110 мм, заключенную в камень толщиной 19 или 6 мм и обернутую нетканым волокнистым геотекстилем A2 размером 200 мм x 200 мм (рекомендуется использовать A2 Bidim® от Kaytech).
- Мелкие частицы забивают систему, если не используется геотекстиль.
- Через каждые 6 метров соорудить отводы воды в самом нижнем конце подпочвенного дренажа.
Нажмите, чтобы увеличить
Участки с умеренным уровнем поверхностных или подземных вод, включая фитильный дренаж
Необходимо учитывать определение нормального состояния.
Фундамент:
- Выемка грунта на глубину ± 500 мм.
- Уплотнить грунт на 150 мм ниже предполагаемого бетонного основания до 93% MOD ASSHTO.
- Сооружение бетонного фундамента размером 500 x 350 мм, 20 МПа – Бетонный фундамент упрощает выравнивание.
- Необходимо использовать арматуру Y10.
- Первые два блока желательно располагать ниже уровня земли.
Конструкция:
- Стену рекомендуется возводить под углом 75°.
- После каждого слоя блоков грунт уплотняют до 93% МОД АСШТО. Не уплотняйте слои толщиной более 150 мм.
- После первых пяти слоев геотекстиля ширину можно уменьшить до 3000 мм.
- Геотекстиль должен быть уложен ровно, без складок.
При установке Bosun Versoblock используйте геотекстиль между каждым третьим блоком.
- Наиболее важным аспектом подпорных блочных стен является уплотнение за блоками. Блоки действуют просто как оболочка системы.
Самый нижний подпочвенный дренаж:
- Самый нижний подпочвенный дренаж желательно установить ±1500 мм позади блоков.
- Используйте перфорированную трубу диаметром 110 мм, заключенную в камень толщиной 19 или 6 мм и обернутую нетканым волокнистым геотекстилем A2 размером 200 мм x 200 мм (Bosun рекомендует A2 Bidim® от Kaytech).
- Мелкие частицы забивают систему, если не используется геотекстиль.
- Через каждые 6 метров соорудить отводы воды в самом нижнем конце подпочвенного дренажа.
Верхний подпочвенный дренаж с фитильным сливом:
- Самый высокий подпочвенный дренаж желательно установить ±2500 мм позади блоков, чтобы вода поступала в дренаж напротив уплотненной зоны.
- Используйте перфорированную трубу диаметром 110 мм, заключенную в камень толщиной 19 или 6 мм и обернутую нетканым волокнистым геотекстилем A2 размером 200 мм x 200 мм (Bosun рекомендует A2 Bidim® от Kaytech).
- Мелкие частицы забивают систему, если не используется геотекстиль.
- Соорудите выпускные отверстия через каждые 6 метров сброс воды в самый нижний конец подземного дренажа.
- Фитильные трапы (Bosun рекомендует WickDrain® от Kaytech) укладываются под углом 45° на расстоянии 1,8 м назад. Длина варьируется в зависимости от конструкции, т.е. 1,7 м (1,7 м x длина стены / 1,5 = необходимая длина).
V-образный слив или бордюр:
- V-образный слив предназначен для отвода воды от стены подпорного блока.
- V-образный слив или бордюр должен располагаться на расстоянии ±3,5 м от верхнего края стены для отвода воды из уплотненной зоны.
Нажмите, чтобы увеличить
Участки с умеренной поверхностной или подповерхностной водой, включая канализацию
Нагрузка не менее 6,5 м от края стены
Необходимо учитывать определение нормальных условий.
Фундамент:
- Выемка грунта на глубину ± 500 мм.
- Уплотнить грунт на 150 мм ниже предполагаемого бетонного основания до 93% MOD ASSHTO.
- Сооружение бетонного фундамента размером 500 x 350 мм, 20 МПа – Бетонный фундамент облегчает выравнивание.
- Необходимо использовать арматуру Y10.
- Первые два блока желательно располагать ниже уровня земли.
Конструкция:
- Стену рекомендуется строить под углом 75°.
- После каждого слоя блока грунт уплотняют до 93% МОД АССХТО. Не уплотняйте слои толщиной более 150 мм.
- Для уплотнения используйте вибрационный каток или трамбовку. Любое механическое уплотнение не должно быть ближе 300 мм позади блока. 300 мм и ближе необходимо уплотнить вручную, чтобы блоки не наклонялись.
- Установите композитную армирующую георешетку 40/40 между каждым вторым рядом блоков. Георешетка должна находиться на расстоянии ±800 мм от переднего края блоков (рекомендуется использовать RockGrid® от Kaytech).
- После первых пяти слоев геотекстиля ширину можно уменьшить до 3000 мм.
- Геотекстиль должен быть уложен ровно, без складок.
Георешетка должна находиться на расстоянии ±800 мм от переднего края блоков (рекомендуется использовать RockGrid® от Kaytech).Установки Bosun Versoblock, используйте геотекстиль между каждым третьим блоком.
- Наиболее важным аспектом подпорных стен из блоков является уплотнение за блоками. Блоки действуют просто как оболочка системы.
2 подземных дренажа:
- Самый нижний подпочвенный дренаж предпочтительно должен быть установлен ±1500 мм за блоками, а самый высокий подпочвенный дренаж должен быть установлен за блоками на ±2500 мм в канализацию напротив уплотненной зоны.
- Используйте перфорированную трубу диаметром 110 мм, заключенную в камень толщиной 19 или 6 мм и обернутую нетканым волокнистым геотекстилем A2 размером 200 мм x 200 мм (рекомендуется использовать A2 Bidim® от Kaytech).
- Мелкие частицы забивают систему, если не используется геотекстиль.
- Через каждые 6 метров соорудить отводы воды в самом нижнем конце подпочвенного дренажа.
V-образный слив или бордюр:
- V-образный слив предназначен для отвода воды от стены подпорного блока.
- V-образный слив или бордюр должен располагаться в ±3,5 м за верхним краем стены для отвода воды из уплотненной зоны.
Нажмите, чтобы увеличить
Области, подверженные конструкционным или транспортным нагрузкам с достаточным пространством 9 Нагрузки не должны быть близкими, чем на вершине. (Проконсультируйтесь с инженером-строителем, если нагрузка ближе 1 м). Фундамент: Конструкция: При установке Bosun Versoblock используйте геотекстиль между каждым третьим блоком. 2 подпочвенных дренажа: V-образный слив или бордюр: Нажмите, чтобы увеличить Грузы не должны быть ближе 3 м от верхнего края подпорной стены (проконсультируйтесь с инженером-строителем, если груз ближе 1 м). Фундамент: Конструкция: Установки Bosun Versoblock, используйте георешетку между каждым третьим блоком. 2 подпочвенных дренажа: V-образный слив или бордюр: Нажмите, чтобы увеличить Redi-Rock больше не просто гигантские блоки для создания высоких гравитационных стен, как это было в 2000 году. Теперь гравитационные, армированные, отдельно стоящие и гибридные стены объединяются для создания оптимизированных решений. Ознакомьтесь с этими инструментами, чтобы начать оценку возможных решений для вашего проекта.
Необходимо учитывать определение нормальных условий.
Георешетка должна находиться на расстоянии ±800 мм от переднего края блоков (рекомендуется использовать RockGrid® от Kaytech).
Зоны со структурными или транспортными нагрузками с ограниченным пространством
Необходимо учитывать определение нормальных условий.
типов подпорных стен | Redi-Rock
Хотите узнать, с чего начать?
Предварительные секции стены
Детали конструкции
Комбинируйте типы стен, чтобы найти комплексное решение для стен
Гравитационные подпорные стены без георешетки
Гравитационные стены
Усиленные подпорные стены
- Возведение стен высотой более 15 метров (50 футов)
- Устранение сбоев в соединении с георешеткой с помощью блоков положительного соединения
- Поддержка тяжелых динамических нагрузок
Армированные стены
Отдельно стоящие стены
- Беспрепятственное объединение парапетов с другими стенами
- Создание автономных конструкций с несколькими текстурами, выглядящими великолепно
Отдельно стоящие стены
Гибридные стены
- Комбинация гравитационных и усиленных секций
- Комбинация сборных модульных блоков с монолитными
- Сохранение бесшовного внешнего вида
Гибридные стены
Различные инженерные решения за стеной…
.
..такой же великолепный внешний вид на передней части стены.
Когда эрозия береговой линии подорвала старую деревянную стену колыбели вдоль побережья Тихого океана в северной части Новой Зеландии, 49 футов (15 метров) дороги Mahia East Coast Road соскользнули со скалы. Компания Duracrete помогла предоставить армированное решение с помощью анкерных блоков Redi-Rock диаметром 41 дюйм (1030 мм), которые можно было привязать к скале, несмотря на отсутствие места для георешетки. В подпорной стене высотой 24 фута (7,3 метра) и длиной 46 футов (14 метров) использовались усиленные ригели и земляные анкеры для крепления сборных модульных блоков весом 2310 фунтов (1050 кг) к скале.
Вместо создания монолитной стены для поддержки установки новой первичной дробилки на карьере в Киттрелле, Северная Каролина, компания Carolina Sunrock решила построить усиленную стену из блоков Redi-Rock Positive Connection. Стена высотой 51 фут (15,5 метра) была спроектирована с зоной механически стабилизированного грунта (MSE), которая простиралась на 57 футов (17,4 метра) за самую высокую часть стены с использованием георешетки 24XT Mirafi для достижения предельной высоты.
а также для поддержки огромных рабочих нагрузок при добыче полезных ископаемых.
В ходе анализа затрат сотрудники округа Гамильтон, штат Огайо, пришли к выводу, что они могут сэкономить 40 000 долларов, когда придет время заменить мост через Сикамор-Крик, используя пустотелые подпорные блоки Redi-Rock XL вместо монолитных опорных стен. Компания Redi-Rock Structures компании OKI предоставила пустотелые блоки, которые позволили им достичь высоты 18 футов (5,5 метра) с гравитационными стенами.
Компания Sarjeant помогла разработчикам курорта Friday Harbour Resort создать 2,8 мили (4,5 км) береговой линии для пристани для яхт на 1000 стапелей и застройки в Иннисфиле, Онтарио, Канада. В то время как только два ряда блоков видны над ватерлинией, было использовано 16 рядов блоков Redi-Rock, в результате чего высота гравитационной стены достигла 24 футов (7,3 метра).
Стремясь сократить потребление воды и воздействие на окружающую среду, Зоопарк Филадельфии запустил проект по созданию естественной системы фильтрации для Берд-Лейк.
Смит Уилберт предоставил отдельно стоящие стены, чтобы помочь создать искусственное водно-болотное угодье вокруг озера Берд, которое поддерживало бы хорошее качество воды, значительно снижая потребность в использовании пресной воды и соответствуя исторической эстетике зоопарка.
Вместо того, чтобы использовать натуральный камень для скамеек на дорожках Patriot Place, коммерческого комплекса площадью 120 000 квадратных метров, примыкающего к стадиону New England Patriots Gillette, Kraft Group решила использовать Redi — Рок отдельно стоящие блоки и колпачки. Текстура булыжника и нестандартное окрашивание создали правильную эстетику для проекта, что также помогло уложиться в график строительства.
Способные выдерживать тяжелые динамические нагрузки, эти армированные стены, построенные из блоков с принудительным соединением, поддерживают железную дорогу CN Rail в Монреале, Канада. Местный поставщик Graymont Materials поставил продукт, который помог устранить пересечение линии легкого пригородного метро Societe de Transport de Montreal (STM) на одном уровне.
Компания Redi-Rock из Северной Дакоты поставила эту двухуровневую усиленную стену с текстурой Kingstone для домовладельца, желающего увидеть долину из своего панорамного окна. Нижний ярус имеет высоту 16,5 футов (5 метров) и имеет длину 400 футов (122 метра), а верхний ярус имеет высоту 12 футов (3,7 метра) и длину 200 футов (61 метр).
Компания Signature Stone предоставила двухцветные блоки с гладкой текстурой для гравитационной стены высотой 4,6 метра для центра обработки данных JPMorgan Chase в Брумфилде, штат Колорадо. Вертикальная стенка насыпи состояла из сплошных блоков размером 60, 41 и 28 дюймов (1520, 1030 и 710 мм).
Полые блоки Redi-Rock XL, поддерживающие гравитационное основание этой стены, и блоки Positive Connection, используемые для соединения с грунтом в верхней части, позволяют этой гибридной стене вдоль озера Мичиган выдерживать повышение уровня воды и эрозия береговой линии. Компания Brown’s Precast поставила блоки Redi-Rock для работы, помогая домовладельцу не только сохранить свой дом, но и значительно повысить стоимость своей собственности.
Когда эрозия береговой линии подорвала старую деревянную стену колыбели вдоль побережья Тихого океана в северной части Новой Зеландии, 49 футов (15 метров) дороги Махия Ист-Кост соскользнули со скалы. Компания Duracrete помогла предоставить армированное решение с помощью анкерных блоков Redi-Rock диаметром 41 дюйм (1030 мм), которые можно было привязать к скале, несмотря на отсутствие места для георешетки. В подпорной стене высотой 24 фута (7,3 метра) и длиной 46 футов (14 метров) использовались усиленные ригели и земляные анкеры для крепления сборных модульных блоков весом 2310 фунтов (1050 кг) к скале.
Вместо создания монолитной стены для поддержки установки новой первичной дробилки на карьере в Киттрелле, Северная Каролина, компания Carolina Sunrock решила построить усиленную стену из блоков Redi-Rock Positive Connection. Стена высотой 51 фут (15,5 метра) была спроектирована с зоной механически стабилизированного грунта (MSE), которая простиралась на 57 футов (17,4 метра) за самую высокую часть стены с использованием георешетки 24XT Mirafi для достижения предельной высоты.
а также для поддержки огромных рабочих нагрузок при добыче полезных ископаемых.
Проектирование и монтаж изгибов, углов и углов
В подпорных стенах важны детали. Возможность согнуть кривую, повернуть за угол или выбрать тесто — это всего лишь три причины, по которым Redi-Rock лучше остальных.
Nice Curves
Благодаря трапециевидной форме каждого блока с помощью Redi-Rock легко проектировать и устанавливать внутри или снаружи кривых.
Острые углы
Независимо от того, поворачиваете ли вы внутренний или внешний угол, с Redi-Rock он все равно будет выглядеть острым.
Различные углы удара
С различными углами удара у вас есть варианты, как лучше добраться до вершины вашей стены!
Ознакомьтесь с деталями конструкции, чтобы узнать о лучших методах работы с углами, кривыми, углами наклона и т. д.!
Посмотреть детали конструкции
Доступен в великолепных текстурах
С появлением натурального камня людям придется сделать двойной дубль, чтобы понять, что это бетон.
