Устройство подпорной стены из габионов
Содержание
- Что входит в перечень подготовительных работ?
- Основы габионного монтажа
- Видео: Устройство и монтаж габионов
Благодаря свойствам современных геоматериалов, благоустройство территории с проблемным рельефом реализуется с меньшими затратами средств и времени. В частности, при возведении надежных и долговечных противооползневых подпорных стен используются уникальные свойства коробчатых габионов.
- Стандартный коробчатый габион, стоимость которого по всем показателям считается бюджетной, в собранном виде представляет собой сеточно-металлический контейнер, для жесткости снабженный внутренними перегородками.
- Наполнитель — любой атмосферостойкий и экологически безвредный минеральный материал, в большей или меньшей степени обладающий декоративными свойствами
Таблица требований к техническим параметрам заполнителя габионов
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
По сравнению с бетонными и кирпичными стенами, габионные сооружения отличаются: доступной стоимостью, простым монтажом, положительным эстетическим восприятием. |
Габионные конструкции надежно блокируют образование характерных для сложного рельефа грунтовых оползней, а так же органично вписываются в разные варианты ландшафтного оформления. Оптимальный по всем параметрам наполнитель — это крупный щебень горных пород, так называемый рваный гранит.

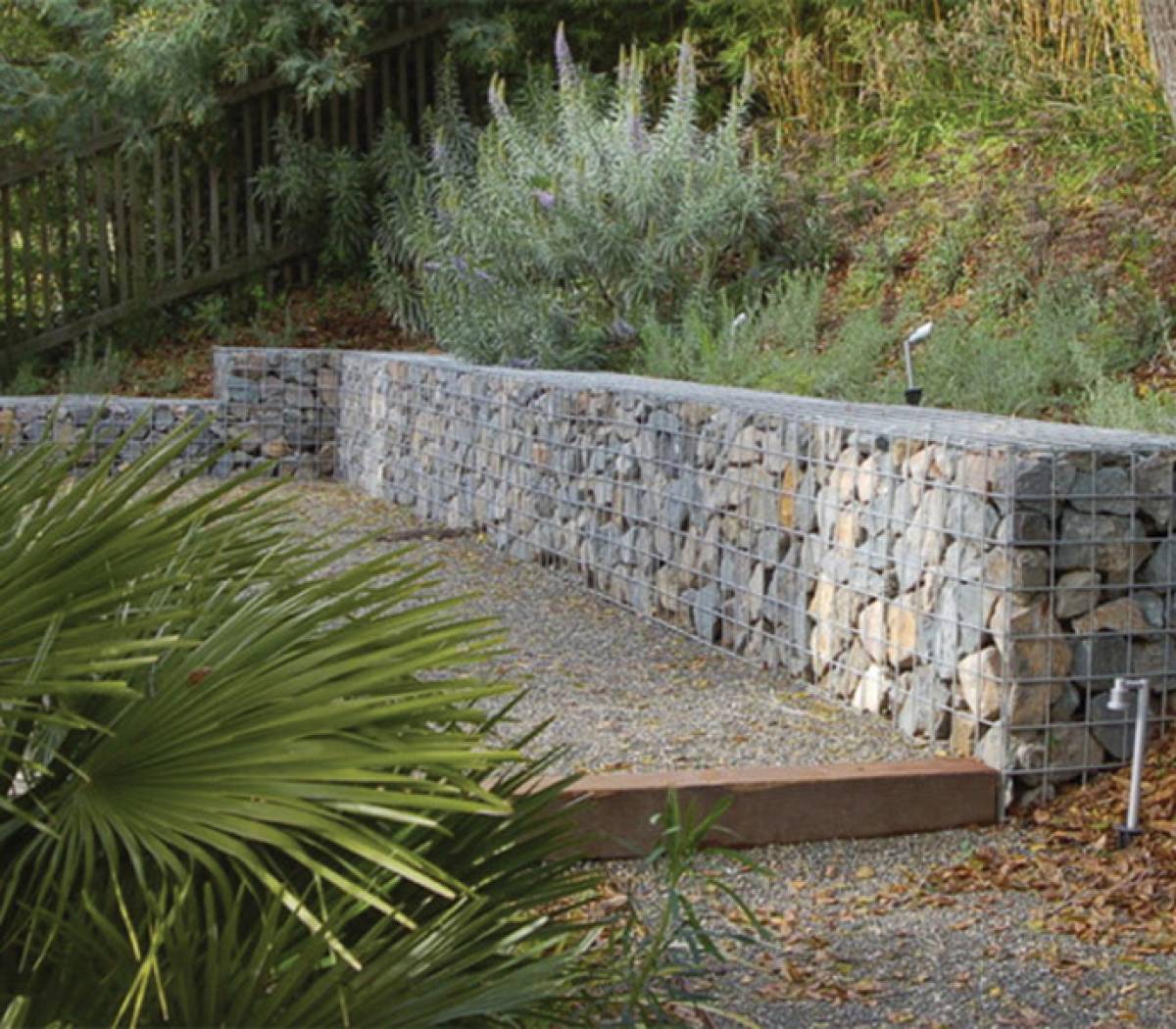

Проблемы, где можно купить бутовый камень в наше время не существует. Любой каменный наполнитель можно заказать в нужном количестве, при необходимости с доставкой на строительную площадку. Габионы декоративные — возводятся для украшения ландшафтного дизайна, в большинстве случаев используются как элементы вертикального озеленения.
Что входит в перечень подготовительных работ?
Удельное давление на грунт относительно небольшое, необходимости в создании фундаментного основания нет. Исключением может быть слабый песчаный или переувлажненный грунт. Проблема решается обустройством надежного основания из плоских габионов, заполненных менее благородным материалом, в частности экологически безупречными строительными отходами.
Габионы продаются в разобранном виде, что удобно для транспортировки и хранения. Сборка контейнеров входит в объем предварительных работ. Перечень так же включает в себя выравнивание и уплотнение грунта на рабочем участке, сортировку камня по размеру и цвету.
Технология не предусматривает перемещения полного габиона. Его заполнение производится по месту установки.
Основы габионного монтажа
- Каменный наполнитель укладывается с максимальной плотностью, причем крупные фрагменты располагаются ближе к стенкам контейнера. Мелкая фракция используется для заполнения середины объема.
- Для укладки камня на лицевой стороне подпорной конструкции, рекомендован камень с большим содержанием кварца. Такие стены отлично смотрятся в любую погоду на протяжении всего года.
- Усадка наполнителя в габионе компенсируется увеличением его высоты на 50 мм. Крышка обвязывается по периметру вязальной проволокой, которая так же используется для соединения габионов между собой.
- После установки следующих верхних рядов, нижние габионы приобретают правильную форму, которая поддерживается внутренними перегородками. Небольшая усадочная деформация подпорной стенки на ее внешнем виде и рабочих характеристиках практически не сказывается.
Коррозиезащищенная сетка для габионов. Купить в Москве и пригородах этот прочный и долговечный материал можно без особых затруднений. Сетка используется домашними умельцами для создания оригинальных элементов ландшафтного дизайна.
В качестве примера можно назвать так называемые длинные габионы, выполненные из закрепленной на металлических стойках сеточной оболочки. Длина таких конструкций варьируется в пределах нескольких десятков метров.
Расход колец на связывание габионных конструкций
|
|
| |||
|
|
|
|
|
|
|
|
|
|
|
|
Видео: Устройство и монтаж габионов
Также стоит почитать:
- Габионные конструкции: технология монтажа, доступная каждому!
- Возведение габионных сооружений своими руками
- Как правильно выбрать комплектующие для самодельных габионов?
Проектирование подпорных стен из габионов
Просмотров: 3896
Габионнные конструкции, что это такое и их виды описано подробно на странице Монтаж габионов. Там же размещена основная нормативная документация по габионам.
Как правильно запроектировать подпорную стенку из габионов?
Речь пойдет в первую очередь о вязаных габионах, т.к нормативная документация содержит только этот вид. Тем не менее, принцип установки един для всех вариантов (сварных в т.ч).
Давайте рассмотрим, что такое подпорная стена.
Подпорная стена это конструкция определенной высоты и массы, которая предназначена для удерживания грунта от смещения и обрушения. А, значит, подпорная стена должна обладать определенной массой и устойчивостью, чтобы выступать противовесом удерживаемому весу грунта. Сам по себе любой габион не является подпорной стенкой. Именно поэтому рекомендации по проектированию подпорных стен из габионов содержат в себе типовые конструкции, которые нужно сопоставлять с высотой склона удерживаемого грунта, если нет возможности заказать расчет в проектном институте.
Для профессиональных проектировщиков существуют специальные программы, которые расчетным методом получают конструкцию на основании инженерно-геологических изысканий . Выполняются расчеты устойчивости, сдвига, опрокидывания. Это программы типа GEO 5, PLAXIS и другие. Расчетный метод всегда используется при проектировании ответственных объектов.
Если же речь идет о частном строительстве или нет возможности выполнить расчет, применяются типовые рекомендации для габионных конструкций.
Общая информация по материалам
- Фото 1.Габионы с завода поставляются в сложенном виде.
Вязаные габионы :
Типы габионных конструкций по форме:
• коробчатые – К;
• коробчатые с армирующей панелью – КА;
• матрасно-тюфячные – МТ;
• цилиндрические – Ц.
Типы габионных конструкций по видам покрытий проволоки сетки:
• покрытые цинком – Ц;
• покрытые цинком и полимером – ЦП;
• покрытые сплавом цинка с алюминием и мишметаллом (гальфан)– Г;
• покрытые сплавом цинка с алюминием и мишметаллом и полимером – ГП.
Самый маленький размер вязаного габиона: размер ячейки, диаметр проволоки, покрытия является самым ходовым- ГИ-К-1х0,5х0,5-С80-2,7-Ц . Обозначение: габион коробчатый, диаметр проволоки сетки 2,7 мм, ячейка 80х100 мм, 3-й класс цинкования.
2. Фото 2. Вид наполненного габиона данного размера бутовым камнем гранитных пород фракции 70-120. Применяется при небольших сооружениях. Еще распространенна фракция 100-250. Применяется на очень больших объектах. Эти две фракции бутового камня наиболее распространены и предпочтительны.
3. Фото 3. Лицевая часть габиона правильной укладки. Минимум пустот, подбор по размеру.
Основные принципы проектирования подпорных стен из габионов без расчета
- Конструкция из габионов должна обладать достаточной массой и устойчивостью для удерживания грунта. Для этого габионы устанавливаются по принципу пирамиды– нижний ярус делается широким, равным высоте склона. Следующий ярус должен быт Уже не менее, чем на 0,25 м. нижнего яруса. Чаще всего разница между ярусами 0,5 м.
- Высота габиона не может быть больше ширины чтобы обеспечить устойчивость и не допустить опрокидывание подпорной стенки. Эти значения могут быть равными, но высота всегда равна или меньше ширины габиона.
Тем более это верно для подпорной стены из одного яруса– ширина габиона при высоте склона в 1 метр должна быть 1 метр или больше. При меньше ширине произойдет опрокидывание прямоугольного габиона, основание которого будет недостаточно устойчивым. При высоте склона в 0,5 м выбор габиона шириной 1 м придаст дополнительную устойчивость конструкции и позволит ей надежно удерживать массу грунта. При высоте склона в 1 м выбор ширины в 0,5 м и высоты в 1 м габиона приведет к тому, что габион опрокинет давлением грунта в ближайшей перспективе.
Габионные конструкции имеют типоразмеры, кратные 0,5 м. Минимальный типоразмер коробчатых габионов 0,5*0,5*0,5 (м, длина*высота* ширина). И в них нет размерностей, высота которых превышает ширину. Это сделано не просто так, а именно для обеспечения устойчивости подпорной стены из габионов. - Масса 1 м3 грунта составляет примерно 1,6 тонн. Вес 1 м3 габиона 1,8 тонн. При этом нужно учитывать, что при укреплении склона вашего дачного или иного участка на подпорную стенку из габиона будет давить прямо или косвенно вес всего объема грунта, имеющегося на территории. При этом чем круче и выше склон, тем давление прямонаправлено. А также добавьте вес дома и иных строений. И чем ближе они к укрепляемому склону, тем оно больше. Попробуйте удержать склон 90 градусов высотой 2 м и потенциальным весом грунта в 3 тонны габионом 0,5*0,5*1 м (900 кг).
- Выбирайте типовые размеры конструкций при проектировании. Нетиповые размеры приводят к удорожанию конструкций в работе и не позволяют прогнозировать поведение стенки во времени.
Данные принципы подходят и для вязаных, и для сварных габионов. Сварной габион 2*1*0,5 м(д*в*ш) не является опорной конструкцией. Ее саму нужно укреплять сваями или иными закладными деталями даже если значительного веса грунта на нее не происходит.
Исключением для подобных принципов является система «террамеш» или использование габионов с армирующей панелью (габион имеет «язык» из сетки, который укладывается между слоями грунта). Но она всегда проектируется в профессиональных институтах и не применяется в частном строительстве. - Игнорирование воздействия иных факторов (подмытие грунтовыми водами, подземными ручьями, ливневыми водами). Если факторы такие присутствуют, решение нужно выбирать комплексное. Например, с дренажом.
- И, главное, разделяйте функционал своего сооружения. Не путайте декоративную функцию с функцией подпорной стены. Проектирование подпорных стен, особенно при больших высотах склонов или больших площадях участков, это ответственная задача. Пренебрежение рекомендациями приведет к обрушению недостаточно устойчивой стены.
Типовые конструкции и общий принцип установки габионов
Основные ошибки при выборе конструкций
Наиболее распространенные ошибки при проектировании:
- Высота габиона больше ширины конструкции. Подумайте, нужно ли значительное усилие, чтобы опрокинуть такую конструкцию? Особенно, если усилие оказывает не человек, а, например, двухэтажный дом? Или административное здание? Такая конструкция сама является неустойчивой, т. к площадь основания ее очень мала. В типовых рекомендациях по габионам таких конструкций не бывает.
- Отсутствие хотя бы примерных сопоставлений массы стенки из габионов и удерживаемого склона (выдержит ли стенка высотой в 1 м склон в три метра высотой) ? Вероятно, нет.
- Изобретение своих размеров. Например, 0,75*0,75 м. Теоретически сделать можно. Практически вязать такой габион придется вручную, что будет дороже и дольше. Производители габионов имеют стандартизированные размеры как габионов, так иих ячеек и толщин проволоки. Проектировщик часто записывает в проект параметры, которые не являются распространенными и купить такой габион не представляется возможным. Это же касается фракции и вида камня. Запросить доступные виды материалов можно у производителя, постащика своих регионов. Как правило, это габион ячейкой 80*100 С80, толщина проволоки 2,7 мм, покрытие Ц (цинк). Если объект находится в воде, то ЦП (цинк-полимер). Размеры согласно номенклатуре произвоителя, но кратно и не менее 50 см.
Не учитывают коэффициенты запаса по материалам. Для создания необходимной плотности укладки камня коэффициент расхода составляет на 1 м3 конструкции 1,45 м3 камня ( или1,75-1,8 при пересчете из тонн в м3). «Механизированная или ручная укладка каменного материала в габионную конструкцию должна обеспечивать насыпную плотность каменного материала свыше 1750 кг/м3».
- Подмена функций. Если Вы хотите укрепить склон, то старайтесь придерживаться рекомендаций. Если хотите сделать нечто декоративное, то не стоит называть это подпорной стеной, чтобы не вносить путаницу в функционал конструкции. Чтобы строитель правильно реализовал Вашу задачу, ему нужно правильно обозначить цель. В декоративных габионах существуют свои принципы.
Дизайн подпорной стенки габиона | Пользовательское предложение
Подпорные стены из габионов
СИСТЕМЫ ПОДПОРНЫХ СТЕН ГАБИОНОВ ЯВЛЯЮТСЯ МОНОЛИТНЫМИ КОНСТРУКЦИЯМИ ИЗ ГРАВИТНОЙ МАССЫ, КОТОРЫЕ ИДЕАЛЬНО ПОДХОДЯТ ДЛЯ ЗАЩИТЫ ОТ ЭРОЗИИ И СООТВЕТСТВУЮТ СТАНДАРТНЫМ МЕТОДАМ ПРОЕКТИРОВАНИЯ ПОДПОРНЫХ СТЕН, СВЯЗАННЫХ С ГРАВИТАЦИЕЙ И MSE.
ПРИМЕЧАНИЕ: СЛЕДУЮЩАЯ ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ В КАЧЕСТВЕ РУКОВОДСТВА ДЛЯ ПОМОЩИ ПОДРЯДЧИКАМ И САМОСТОЯТЕЛЬНИКАМ В ПРАВИЛЬНОМ СООРУЖЕНИИ ПОДПОРНЫХ СТЕН ГАБИОНОВ. ФОТОГРАФИИ И ИЛЛЮСТРАЦИИ, ПРЕДСТАВЛЕННЫЕ НА ЭТОМ ВЕБ-САЙТЕ, ЯВЛЯЮТСЯ ПРИМЕРАМИ ТИПИЧНЫХ ПОДПОРНЫХ СТЕН, РАБОТАЮЩИХ НА МНОЖЕСТВЕННОМ ТЯЖЕСТИ. ЭТО СОДЕРЖАНИЕ ПРЕДСТАВЛЕНО ТОЛЬКО В ОБЩИХ ИНФОРМАЦИОННЫХ ЦЕЛЯХ И НЕ ДОЛЖНО РАССМАТРИВАТЬСЯ КАК ПРЕДЛАГАЕМЫЙ ДИЗАЙН ИЛИ ПРОФЕССИОНАЛЬНЫЙ КОНСУЛЬТАЦИЯ ПО СТРОИТЕЛЬСТВУ ВАШЕЙ СТЕНЫ. МЫ ВСЕГДА РЕКОМЕНДУЕМ СВЯЗАТЬСЯ С МЕСТНЫМ ПРОФЕССИОНАЛЬНЫМ ИНЖЕНЕРОМ ДЛЯ ОЦЕНКИ ГРУНТА ДЛЯ ПРОЕКТИРОВАНИЯ ГАБИОННОЙ СТЕНКИ И НА ОСНОВЕ ЗАВЕРЕННОГО ГЕО-ТЕХНИЧЕСКОГО ОТЧЕТА ПО ПОЧВЕ РАСПОЛОЖЕНИЯ ПЛОЩАДКИ.

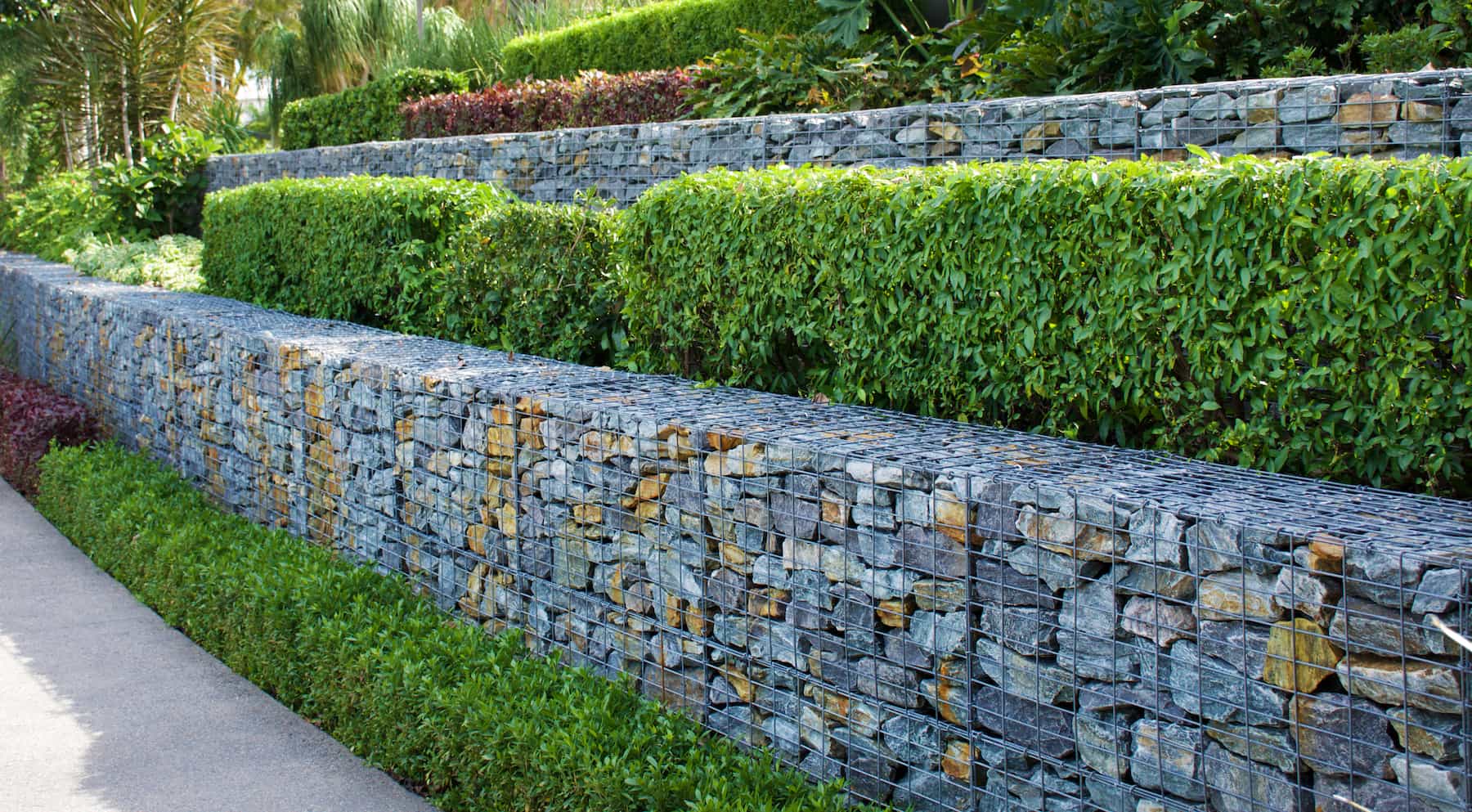

ПРИМЕР ФОТОГРАФИЙ ТИПИЧНЫХ ПОДПОРНЫХ СТЕН С МНОГОСТРОЙНЫМИ УСТРОЙСТВАМИ:
Ширина основания стены габиона относительно высоты стены
Ширина основания подпорной стены габиона напрямую связана с высотой стены. По мере увеличения высоты стены основание стены должно становиться шире, чтобы обеспечить устойчивость конструкции. Мы предоставили диаграммы ниже, чтобы проиллюстрировать отправную точку для анализа конструкции, чтобы определить ширину основания по отношению к высоте стены.
Консервативное практическое значение ширины основания = 2/3 высоты стены.
Примечание: Профессиональный анализ устойчивости может определить, что ширина основания гравитационной подпорной стены габиона может быть меньше или больше, чем правило 2/3 высоты стены.
РАЗМЕРЫ И РАЗМЕРЫ ГАБИОННОЙ СТЕНКИ
Гравитационные подпорные стены DURA-WELD и DURA-FLEX могут быть спроектированы и построены примерно до 30 футов, однако из-за конфигурации габионных гравитационных подпорных стен они лучше всего подходят для стен высотой 18 футов или меньше. Информацию о высоте стен от 18 до 36 футов см. в разделе «Стабильный уклон» на этом веб-сайте.
Ширина основания стены габиона относительно высоты стены Ширина основания гравитационной подпорной стены габиона связана с высотой стены, поэтому по мере увеличения высоты стены основание становится шире для обеспечения устойчивости конструкции. Ниже приведена рекомендуемая диаграмма, иллюстрирующая отправную точку для проектирования. Типичное консервативное значение ширины основания = 2/3 высоты стены.
*** Анализ устойчивости может определить, что ширина основания подпорной стены габиона меньше или больше 1/2 — 2/3 высоты стены.
ТИПИЧНЫЕ РАЗМЕРЫ И РАЗМЕРЫ — НАПОЛНЕНИЕ ГАБИОНА
DURA-WELD TM Габионы: квадратные отверстия 3″ x 3″ — камни угловатой формы 4″–8″
DURA-FLEX TM Габионы: 3-1/4″ x 4-1/2 » – отверстия в шестигранной сетке размером 8×10 см. Заполните камнями угловатой формы размером от 4 до 8 дюймов
DURA-FLEX TM Габионы: 2-1/2″ x 3-1/4″ — шестигранные сетчатые отверстия 6×8 см. Заполните камнями угловатой формы диаметром 3–6 дюймов
Удельный вес, требуемый для каменной наброски, определяется проектом и указывается инженером-проектировщиком. Удельный вес каменно-набросного материала должен быть не менее 2,5
Удельный вес каменной наброски габиона
ТИП РОК
БАЗАЛЬТ
ГРАНИТ
ИЗВЕСТНЯК
ПЕСЧАНИК
ФУНТ/КУБИЧЕСКИЙ ФУТ
180
160
138
140
- Удельный вес каменного наполнителя габиона — исходя из пористости 0,30 или 30%
- УДЕЛЬНЫЙ ВЕС МАТЕРИАЛОВ
- КИРПИЧ 2.0
- БЕТОН 2.4
- ГРАНИТ 2.7
- ИЗВЕСТНЯК 2,5
- ПЕСЧАНИК 2,2
- ЛОВУШКА 2,7
9009 1 БАЗАЛЬТ 3. 0
ОБЩИЕ КОНСТРУКЦИОННЫЕ СООБРАЖЕНИЯ
Подготовка основания
Гравитационные подпорные стены из габионов обычно укладываются непосредственно на градуированный грунтовый фундамент. Чтобы увеличить несущую способность, свести к минимуму неравномерную осадку и/или обеспечить дополнительный дренаж, можно уложить и уплотнить в соответствии с местными стандартами базовый слой гранулированного каменного наполнителя с постоянной градацией от ½ до 1-1/2 дюйма в соответствии с местными стандартами. в глубину
Тесто для фундамента и стены
С помощью анализа устойчивости может быть определено, что может потребоваться дополнительная устойчивость гравитационной подпорной стены габиона для достижения приемлемых коэффициентов безопасности от скольжения. Возможные варианты перед увеличением поперечного сечения габионной стены для дополнительной устойчивости: выкопать и закопать половину корзин первого ряда и возвести гравитационную подпорную стену габиона на откосе 5–6 градусов в сторону сохранившегося уклона. Это потребует выравнивания и уплотнения грунта фундамента, чтобы приспособиться к указанному тесту стены.
ПРИМЕРЫ ПОДПОРНЫХ СТЕН
Фильтровальная ткань из геотекстиля GEO-TEX является жизненно важным компонентом любого проекта подпорной стены из габионов. Стены габионов чаще всего заполняются камнями, а пустоты между ними заполняются засыпными материалами, такими как ил и глина или мягкая глина. Скальные пустоты в корзинах габионов обеспечивают свободный дренаж удерживаемого грунта и требуют размещения фильтрующей ткани между стенкой габиона и границей раздела грунта обратной засыпки. Геотекстильная фильтровальная ткань сведет к минимуму гидростатическое давление и предотвратит потери грунта при дренаже и просадке. Гравитационные подпорные стены из габионов, построенные без размещения фильтрующей ткани, будут иметь тенденцию к потере удерживаемого грунта и повышению уровня за стеной габиона. Тип указанного грунта обратной засыпки будет определять тип и размещение геотекстильной фильтрующей ткани.
Нетканый геотекстильный материал GEO-TEX
Макет
Для обеспечения максимальной устойчивости к силам грунта корзины габионов следует размещать так, чтобы размер габиона по длине шел от задней стенки габиона к передней грани габионной стенки. Это приведет к тому, что внутренние диафрагмы будут размещены перпендикулярно поверхности стены и параллельно напору грунта. Когда габионные блоки размещаются так, что длина габиона проходит параллельно длине стены, вертикальные швы должны быть смещены.
Нагрузки на сжатие
Для гравитационных подпорных стен из габионов высотой 15–30 футов корзинчатое основание габионов и нижние ряды должны быть размещены в вертикальных подъемах высотой 1,5 фута, чтобы лучше поглощать напряжения сжатия и сдвига.
Конфигурация лицевой стороны габиона
Подпорные стенки из габионов могут иметь ступенчатую или гладкую лицевую сторону. При использовании стены из габиона с гладкой лицевой стороной стена из габиона должна быть размещена на 5-6 градусах, и не рекомендуется для стен высотой более 18 футов. Стены габионов со ступенчатой лицевой стороной должны иметь горизонтальный отступ минимум 1–1,5 фута на каждые 3 фута вертикального подъема.
Высота стены габиона
Гравитационные подпорные стены из габионов могут быть спроектированы и построены примерно до 30 футов, однако из-за конфигурации габионных гравитационных подпорных стен они лучше всего подходят для стен высотой 18 футов или меньше. Для стен высотой 18–36 футов рассмотрите две отдельные стены, разделенные ровным плато, или см. раздел «Стабильный уклон» на этом веб-сайте.
Стена из габионов — ширина основания относительно высоты стены
Базовая ширина габионной гравитационной подпорной стены зависит от высоты стены. По мере увеличения высоты стены основание стены становится шире, чтобы обеспечить устойчивость конструкции. Мы предоставили диаграммы выше, чтобы проиллюстрировать отправную точку для анализа конструкции, чтобы определить ширину основания по отношению к высоте стены. Консервативное значение ширины основания = 2/3 высоты стены. Профессиональный анализ устойчивости может определить, что ширина основания подпорной стены габиона меньше или больше ½ — 2/3 высоты стены.
ПРИМЕЧАНИЕ. Все приведенные выше примеры приведены только для информации и не являются рекомендациями по проектированию. Информация, представленная в приведенных выше примерах, включая геотехнические данные, размеры и условия площадки, является предположениями, сделанными производителем, и должна быть проверена и сертифицирована профессиональным инженером. Пожалуйста, ознакомьтесь с местными, государственными и федеральными требованиями.
Ссылки на сайты
Время работы: с понедельника по пятницу с 8:00 до 17:30 по центральному поясному времени
Свяжитесь с нами!
Бесплатный номер: 866-391-6295
1-901-779-8930
С 2012 года…
Мы предлагаем качественные габионы американского производства, геоматериалы и строительное оборудование широкому кругу клиентов, в том числе: агентствам DOT штата, городским властям, лесной службе США, подрядчикам, строителям, ландшафтным дизайнерам и архитекторам, экскаваторам, фермерам, строительным компаниям. Себя и многое другое.
Мы предлагаем качественные габионы американского производства, геоматериалы и строительное оборудование широкому кругу клиентов, в том числе: Государственным агентствам DOT, городам, Лесной службе США, подрядчикам, строителям, ландшафтным дизайнерам и архитекторам, экскаваторам, фермерам, предпринимателям. и более.
Связаться с нами!
Габионные гравитационные подпорные стены — Terra Aqua Inc.
Габионные гравитационные подпорные стены Terra Aqua представляют собой монолитные конструкции гравитационных масс и соответствуют стандартным методам проектирования гравитационных подпорных стен. Следующая информация предоставлена Terra Aqua в качестве руководства по проектированию, чтобы помочь профессиональным инженерам, государственным учреждениям, застройщикам и подрядчикам в правильном проектировании, спецификации, строительстве и проверке гравитационных подпорных стен из габионов.
Рекомендации по проектированию
Terra Aqua всегда рекомендует, чтобы данные о грунтах, используемые для проектирования стен из габионов, основывались на Сертифицированном отчете о геотехнических грунтах с указанием местоположения объекта. Terra Aqua может предоставить полный анализ устойчивости подпорной стенки габиона по запросу.
Стены габиона Terra Aqua построены из натурального камня. По мере того, как происходит дренаж, частицы почвы оседают в небольших пустотах насыпи из природного камня внутри стены, позволяя растительности укорениться.
Давление на основание
Общее давление стены габиона должно быть меньше предполагаемой несущей способности грунта под основанием стены. Контактное давление на гибкое габионное основание распределяется не плоско, а уменьшается от максимального в месте приложения равнодействующей до меньших значений на краях основания. Следовательно, давление у основания габионной стены обычно меньше, чем у жесткой стены.
Расчеты реакции грунтового основания в гибком фундаменте громоздки и содержат ошибки, связанные с оценкой коэффициента реакции грунтового основания. Ошибка в предположении, что это безопасно, поскольку предполагается, что реакция имеет плоское распределение, как в жестких стенах.
Подготовка основания
Гравитационные подпорные стены из габионов Terra Aqua обычно укладываются непосредственно на градуированный грунтовый фундамент. Чтобы увеличить несущую способность, свести к минимуму неравномерную осадку и/или обеспечить дополнительный дренаж, можно уложить и уплотнить базовый слой из гранулированного каменного наполнителя с постоянной градацией в диапазоне от ½ до 1 1/2 дюйма в соответствии с местными стандартами от 6 до 18 дюймов. глубина в качестве основы для размещения стены.
Фундамент и стеновое тесто
По результатам исследования и анализа устойчивости может быть установлено, что для достижения приемлемых коэффициентов безопасности при скольжении может потребоваться дополнительная устойчивость габионной стены. Один из вариантов, который можно использовать перед увеличением поперечного сечения стены для дополнительной устойчивости, — это разместить стену на откосе 6–10 градусов по направлению к оставшемуся уклону. Это потребует, чтобы грунты основания были выровнены и уплотнены, чтобы приспособиться к указанному тесту стены.
Фундамент ниже уровня земли
Гравитационные подпорные стены Terra Aqua могут быть размещены или закреплены ниже уровня основания, чтобы предотвратить подмывание основания конструкции размывом и воздействием волн. Эмпирическое правило для глубины укладки ниже уровня грунтового основания примерно в 2 раза превышает предполагаемую глубину размыва.
Фартук для размыва
Гибкий двойной скрученный сетчатый габион Terra Aqua оседает без разрушения и прилипает к земле при размыве. Градиентный наполнитель размером от 4 до 8 дюймов для стандартных габионов и от 3 до 6 дюймов для матрацев рено обеспечит равномерную гибкость фартука и создаст новое состояние равновесия конструкции после ее осадки, обеспечивая постоянную устойчивость. Фартуки из габионов обычно используются для защиты носка конструкции подпорной стены от размыва, который может привести к подмыву при работе с каналами. Рекомендуется, чтобы фартук габиона был не менее 9″-12″ в глубину. Длина фартука габиона должна выходить за пределы основания конструкции как минимум в 2 раза от предполагаемой глубины размыва. Это гарантирует, что фартук из габиона выходит сразу за внешний предел ожидаемого размыва, который может образоваться.
Фартук из габиона требует минимальных земляных и планировочных работ. Как правило, фартук размещается непосредственно на земле с использованием геотекстильной фильтрующей ткани между границей раздела грунта габионного фартука, чтобы предотвратить вымывание почвы из-под фартука. Если фартук из габиона размещается на относительно глубокой воде, то эффективным методом крупномасштабного размещения является изготовление фартука на барже и последующий спуск его на воду. Размер габионного фартука, который можно уложить таким способом, ограничивается только площадью палубы баржи. Габионы или матрацы рено также могут быть соединены вместе заполненными, а затем помещены в воду с помощью стропы. Этот метод часто используется для создания устойчивых к размыванию матов вокруг опор мостов и т. д. Фартуки из габионов могут быть изготовлены из стандартных габионов из ПВХ Terra Aqua или из рено-матрасов из ПВХ Terra Aqua.
Обратная засыпка и уплотнение
Материал для обратной засыпки. Гравитационные подпорные стены из габионов, по сравнению с стенами из армированного грунта, позволяют использовать более широкий спектр типов грунта в качестве материала для обратной засыпки. Это связано с конфигурацией самотечных стен габиона, как правило, малой высотой стен и пористой облицовкой. Для общей долгосрочной работы гравитационной подпорной стены габиона крайне важно, чтобы указанный материал для обратной засыпки был правильно размещен и уплотнен. Плохое уплотнение материалов обратной засыпки может привести к оседанию конструкции, боковому смещению стен и привести к недостаточной прочности на сдвиг для выполнения проектных функций. Указанный материал обратной засыпки должен быть уложен и утрамбован до минимального стандарта Proctor 9.5% в лифтах не должны превышать 9 дюймов по вертикали и должны соответствовать местным стандартам.
Данные о почве
Рекомендация | Описание почвы | Классификация почв | Угол внутреннего трения | Удельный вес грунта |
Отлично | Камень, гравий, песок | 1 и 2 GP, GW, GM, GC, SW, SP | 30-36 | 100-135 фунтов на фут |
Хороший | Глинистые пески, Илистые пески | 3 СМ, СК | 28-32 | 110-130 фунтов на фут |
Бедный | Мягкая глина, мягкий ил | 4 ML, CL, OL | 25-30 | 110-125 фунтов на фут |
Плохой | Жесткая глина | 5 КЛ, СН | 25-30 | 50-110 шт. |
Для материала типа 5 H уменьшается на 4 фута в результате действия на высоте (H-4)/3 над основанием. Адаптировано из Терзаги и Пека |
Фильтровальная ткань
Фильтровальная ткань из геотекстиля является жизненно важным компонентом любой подпорной стены из габионов. Соотношение пустот каменной насыпи, заключенной в корзины габиона, обеспечивает свободный дренаж задержанных грунтов и требует размещения фильтрующей ткани между стеной и заданной границей раздела грунта обратной засыпки. Фильтрующая ткань из геотекстиля предотвратит вымывание грунта при дренаже и просадке. Гравитационные подпорные стены из габионов, построенные без размещения фильтрующей ткани, будут иметь тенденцию к потере удерживаемого грунта и повышению уровня за стеной габиона. Тип указанного грунта обратной засыпки будет определять тип и размещение геотекстильной фильтрующей ткани. Позвоните в Terra Aqua, чтобы получить рекомендации по фильтровальной ткани.
Планировка
Для обеспечения максимальной устойчивости к грунтовым нагрузкам корзины габионов должны располагаться по длине блока от задней стенки габиона до лицевой стороны стенки габиона. Это приведет к тому, что внутренние диафрагмы будут размещены перпендикулярно поверхности стены и параллельно напору грунта. Когда габионные блоки должны быть размещены таким образом, чтобы длина габиона была параллельна длине стены, вертикальные швы должны быть смещены.
Нагрузки на сжатие
Для габионных гравитационных подпорных стен высотой 15–30 футов корзинчатое основание и нижние слои габионов должны быть размещены в 1,5-футовых вертикальных подъемах, чтобы лучше воспринимать напряжения сжатия и сдвига. Габионы с двойной крученой сеткой Terra Aqua должны выдерживать сжимающие нагрузки от 60 000 до 80 000 фунтов на квадратный фут. Модуль упругости при сдвиге должен варьироваться от 5000 до 8000 фунтов на квадратный фут и относится к деформации.
Конфигурация лицевой стороны габиона
Габионные подпорные стенки Terra Aqua могут иметь ступенчатую или гладкую лицевую поверхность. При использовании стены из габиона с гладкой лицевой стороной стена из габиона всегда должна располагаться с наклоном 6-10 градусов и не рекомендуется для стен высотой более 18 футов. Стены габионов со ступенчатой лицевой стороной должны иметь отступ по горизонтали минимум 1–1,5 фута на каждые 3 фута вертикального подъема.
Высота стены габиона
Грабионные подпорные стены Terra Aqua могут быть спроектированы и построены примерно до 30 футов, однако из-за конфигурации габионных подпорных стен они лучше всего подходят для стен высотой 18 футов или меньше. Информацию о высоте стен от 18 до 36 футов см. в разделе «Стабильный уклон» на этом веб-сайте.
Ширина основания габионной стены относительно высоты стены
Ширина основания габионной гравитационной подпорной стены связана с высотой стены, поэтому по мере увеличения высоты стены основание стены становится шире для обеспечения устойчивости конструкции. Terra Aqua предоставила диаграмму ниже, чтобы проиллюстрировать отправную точку для анализа конструкции, чтобы определить ширину основания по отношению к высоте стены. Terra Aqua рекомендует консервативное значение ширины основания = 2/3 высоты стены. Анализ устойчивости может определить, что ширина основания подпорной стены габиона меньше или больше ½ — 2/3 высоты стены.
РАЗМЕРЫ И РАЗМЕРЫ ГРАВИТАЦИОННОЙ СТЕНЫ
КАМЕННЫЙ ЗАПОЛНИТЕЛЬ ГАБИОНОВ
Градация каменного наполнителя для корзин габионов
Оцинкованные/галфановые габионы 8x 10см | 4 дюйма – 8 дюймов D50 6 дюймов |
Габионы с ПВХ покрытием 8×10см | 4 дюйма – 8 дюймов D50 6 дюймов |
Приемлемый камень для строительства габионов должен быть твердым, прочным, одинакового качества, угловатой формы и должен быть не менее 4 дюймов в любом заданном измерении и не более 8 дюймов в любом заданном измерении. Удельный вес, необходимый для каменной насыпи, определяется проектом и указывается инженером-проектировщиком. Удельный вес каменной засыпки должен быть не менее 2,5.
Удельный вес каменной насыпи габиона
ТИП ПОРОДЫ | фунтов/куб. футов |
БАЗАЛЬТ | 180 |
ГРАНИТ | 160 |
ИЗВЕСТНЯК | 138 |
ПЕСЧАНИК | 140 |
Удельный вес каменного наполнителя габиона — исходя из пористости 0,30 или 30%
УДЕЛЬНЫЙ ВЕС МАТЕРИАЛОВ
БАЗАЛЬТ | 3,0 |
КИРПИЧ | 2,0 |
РАЗБИТЫЙ БЕТОН | 2,4 |
ГРАНИТ | 2,7 |
ИЗВЕСТНЯК | 2,5 |
ПЕСЧАНИК | 2,2 |
ТРЭП РОК | 2,7 |
ПРИМЕРЫ РАСЧЕТОВ
Правильное проектирование и строительство габионных подпорных стен требует досконального знания боковых сил, действующих между подпорными конструкциями и удерживаемыми грунтовыми массивами. Эти боковые силы возникают из-за бокового давления грунта. Таким образом, анализ и определение бокового давления грунта необходимы для проектирования габионных подпорных стен.
Классический анализ и расчеты бокового давления грунта основаны на теории Ренки, рассматривающей грунт в состоянии пластического равновесия, и на теории Кулона, предполагающей поверхность разрушения места. И Ренкин, и Кулон подошли к проблеме бокового давления грунта и разработали ее с несколькими существенными допущениями, такими как изотропный и однородный грунт обратной засыпки, плоская поверхность обратной засыпки, жесткое тело клина разрушения и т. д.
Что касается условий, которые не соответствуют условиям Ренкина и Кулона теории, такие как неровная поверхность обратной засыпки, несколько грунтов и т. д. метод пробного клина (предельного равновесия), графическое решение может быть применено для оценки бокового давления грунта, а также может быть использовано аналитическое решение, основанное на теории упругости. В настоящее время эти методы практичны и популярны благодаря использованию компьютерной программы. Terra Aqua может выполнить общий анализ стабильности по запросу.
Гравитационная подпорная стенка Terra Aqua Gabion
Приведенный выше образец расчетов предназначен только для информации. Он может быть не полным. Возможно, потребуется выполнить дополнительные расчеты, включая, помимо прочего, анализ общей устойчивости, сейсмические силы и гидравлические силы. Пожалуйста, ознакомьтесь с местными, государственными и федеральными требованиями. Приведенный выше пример расчетов предполагает свойства осушенного однородного сохраненного, армированного грунта основания. Насколько нам известно, приведенная выше информация была подготовлена точно. Информация, представленная в приведенных выше расчетах, включая геотехнические данные, размеры и условия площадки, является предположениями, сделанными Terra Aqua Gabions, и должна быть проверена и сертифицирована профессиональным инженером.
