Инструкция по сборке прохода перекрытия универсального у негорючих

Проход перекрытия универсальный ППУ-Р 500х500 (далее ППУ) — декоративный элемент для тепловых установок с невысокой температурой отводящих газов (до 200°С).

ППУ не защищает перекрытие от нагрева! Монтаж элемента должен осуществляться строго в соответствии с нормами СНИП 41.01.2003 и СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

Для прохода через горючие материалы ППУ должен быть дооснащен теплоизолирующим слоем специального материала. В качестве теплоизолирующего слоя может выступать: минерит, жесткая минеральная плита марки ПЖ-175, асбестокартон, базальтовый картон и листы СМЛ (комплект теплоизоляционный 80х400 и 300х400 для ППУ-Р 500х500) толщиной не менее 10мм.

Комплект теплоизоляционный 80х400 для ППУ-Р 500х500 (деталь поз. №5 и №6) в комплектацию изделия не входят.

Инструкция по сборке изделия «Проход перекрытия универсальный ППУ–Р 500х500» с теплоизоляционным комплектом.

Сборка:

1. Распаковать изделие.
2. Приготовить экран (деталь поз. №1)
3. Собрать короб из четырех стенок (деталь поз. №2) путем совмещения и загиба «ушек» и отверстий или при помощи саморезов 4,2х16 (в комплект не входят).
4. Уложить в экран (деталь поз. №1) теплоизоляционный материал толщиной минимум 10мм («комплект теплоизоляционный 80х400 для ППУ-Р 500х500» — деталь поз. №5 или аналогичный огнеупорным материалом (минерит и т.п.)).
5. Произвести соединение короба с экраном (деталь поз. №1) при помощи саморезов 4,2х19 (поз. №3).
6. В деталях поз. №2 и №6 совместно просверлить минимум 4 отверстия диаметром 3мм на расстоянии не менее 50мм от края стенки.
7. Произвести соединение наружной поверхности короба из четырех стенок (деталь поз. №2) с теплоизолирующим материалом — «комплект теплоизоляционный 300х400 для ППУ-Р 500х500» — деталь поз. №6 или аналогичным огнеупорным материалом при помощи саморезов 4,2х25 (деталь поз. №7).
8. Установить готовое изделие по месту монтажа и зафиксировать саморезами 4,2х32 (деталь поз. №4).

ВНИМАНИЕ!!!

Расстояние от наружных поверхностей дымохода до стропил, обрешеток и других деталей кровли из горючих материалов следует производить в соответствии с нормами СНИП 41. 01.2003 и СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

Комплект теплоизоляционный 80х400 для ППУ-Р 500х500 (деталь поз. №5 и №6) в комплектацию изделия не входят.

Кирпичные, керамические и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Для прохода перекрытия через горючие материалы ППУ должен быть дооснащен теплоизолирующим слоем специального материала. В качестве теплоизолирующего слоя может выступать:

• Минерит, Фламма — плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянный нагрев до 150 °С. При воздействии более высоких температур, органический наполнитель минерита выгорает, и он становится хрупким.
• Минеральная вата — под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С. В более горячей среде происходит спекание волокон. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
• Асбестокартон — выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
• Базальтовый картон — высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Слой теплоизолятора отсекает теплопередачу на горючие конструкции перекрытия и на короб изделия по всему периметру.

По конструктиву является разборным, комплектуется листом теплоизоляционного материала (минерит, фламма или СМЛ) 10-12–14 мм.

При монтаже пространство внутри короба может быть заполнено негорючей теплоизоляцией в зависимости от температуры исходящих газов (керамзит, базальт, суперсил и т.д.)

Проход дымохода через перекрытие | Особенности и монтаж в СПб

Устройство системы дымоотведения для дома или бани требует соблюдения предписаний противопожарной безопасности. Выводить дымоход через перекрытие можно только при соблюдении определенных условий. Особенно данный вопрос актуален, если основной или отделочный материал в здании – древесина. В этом случае предписания СНиП – это основа для безопасной эксплуатации отопительного оборудования.

Содержание:

• Особенности вывода через потолок
• Предписания СНиП
• Проход через деревянное перекрытие
• Вывод кирпичного дымохода через деревянный потолок
• Вывод металлического дымохода через потолок
• Керамические
• Сэндвич-блоки
• Монтаж потолочно-проходного узла
• Порядок монтажа металлического дымохода через потолок
• Термостойкие материалы
• Рекомендации по выводу через перекрытия
• Монтаж в Санкт-Петербурге

Особенности вывода дымохода через потолок

Устройство системы печного дымоотведения и оформление дымоотвода для газовых котлов имеет две схемы – внутреннюю через перекрытия и внешнюю через стену. Именно первый вариант и создает проблему вывода дымоходной трубы через потолок и кровлю.

Чтобы правильно вывести дымоход через крышу и защитить место прохождения трубы от перегрева и возгорания, обращают внимание на используемые материалы. Кирпичная кладка нагревается тяжелее нержавейки, однако в обоих случаях требуется создание потолочно-проходного узла (ППУ). Он представляет собой короб, наполненный огнеупорным материалом. Такая изоляция прохода в потолке – защита для перекрытия от нагревающегося дымохода.

Другой аспект, на который следует обратить внимание – близость инженерных и коммуникационных линий. Система дымоотведения не должна соприкасаться с ними, их расположение следует рассчитывать заранее.

Также обращают внимание на стропильную систему. Трубы не должны соприкасаться с несущими частями. Конструкцию следует рассчитывать заранее с учетом дымоходной трубы. Для уже готовых построек ее пересобирают и укрепляют.

Отдельно выделяют сборные дымоходы. Вне зависимости от материала стыки блоков и других элементов не должны приходиться на перекрытие. В соответствии со стандартом, стык должен размещаться на расстоянии не менее 30 см от места соединения с потолком как вниз, так и вверх.

Предписания СНиП

Вывод дымохода через стену или перекрытие регулируется нормами и предписаниями СНиП 41-03-2003. Некоторые из положений считаются устаревшими ввиду появления новых материалов и технологий. Однако основные принципы соблюдаются в любом случае. При проверке печей и каминов пожарные службы также ориентируются на данные стандарты.

К основным предписаниям СНиП по переходу дымохода через потолок относят следующие положения:

• толщина кирпичного дымохода должна увеличиваться, сооружается распушка, предотвращающая сильный нагрев кирпича в месте стыка;
• отступ распушки от перекрытия должен составлять не менее 7 см, вверх или вниз – не уточняется, однако проверка может потребовать наличие такого отступа с обеих сторон;
• дымоход не должен иметь прямых соединений с конструкцией постройки или другими сооружениями, чтобы в случае деформации одного элемента не получить нагрузку на другой;
• для металлических дымоходов выполняются предписания от производителя или общие требования;
• металлические трубы пропускаются через перекрытия через гильзы большего диаметра, пространство между гильзой и трубой заполняется негорючим материалом.

Данные предписания относятся к любым типам построек. В зависимости от материалов различаются определенные размеры и отступы. Особое внимание рекомендуется обращать на деревянные перекрытия.

Проход дымохода через деревянное перекрытие

Применение древесины в строительстве накладывает определенные требования к системам отопления. Это относится и к деревянным межэтажным балкам и перекрытиям, через которые выходит дымоходная труба. Дымоход через потолок в этом случае монтируется по определенным правилам.

Отдельно обращают внимание на использование пропиток, повышающих огнеупорность древесины. Они действительно повышают ее сопротивляемость огню, однако не следует считать, что после пропитки дерево не будет гореть. Пропитка со временем утратит свои свойства, да и после свежей обработки она не дает полной защиты, как бы ее не рекламировали.

Вывод кирпичного дымохода через деревянный потолок

Кирпичная кладка нагревается слабее металлической трубы, однако и она может нагревать древесину до обугливания. Во избежание этого проход дымохода через перекрытие выполняется с помощью распушки. Для ее устройства ориентируются на следующие параметры:

• высота должна быть не меньше трех рядов кирпича, также ориентируются на высоту перекрытия, отступ распушки от уровня потолка в обе стороны – от 7 см;
• толщина распушки должна составлять от 50 см для открытых древесных конструкций и не менее 38 см для древесины, покрытой защитным слоем штукатурки с армированной сеткой в 25 мм или металлом с асбестовой прокладкой в 8 мм.

Проход кирпичного дымохода можно устроить и без распушки. В этом случае делается такой же короб, как для металлической трубы. Устраивают его следующим образом:

• рассчитывают свободное пространство до деревянного перекрытия – 13-25 см;
• вся площадь вокруг трубы снизу подшивается металлическим листом или минеритом, его готовят заранее с вырезом под трубу;
• когда кладка доходит до потолка, лист надевают на дымоход, после чего его поднимают дальше, лист закрепляют к потолку;
• пространство между трубой и деревянным перекрытием заполняют негорючими материалами: универсальными вариантами считаются керамзит, вермикулит, минеральная вата;
• поверх перекрытия короб накрывается вторым листом, после чего трубу поднимают выше.

Распушку-выдру или проходной узел делают и при выводе через кровлю. В этом случае особое внимание уделяют герметизации стыка от попадания влаги. При переходе через второй потолок делают новое перекрытие – это актуально для двухэтажных строений.

У нас вы можете заказать установку

 Дымоходы  Через крышу  Через стену  Из нержавейки  Ккерамические дымоходы

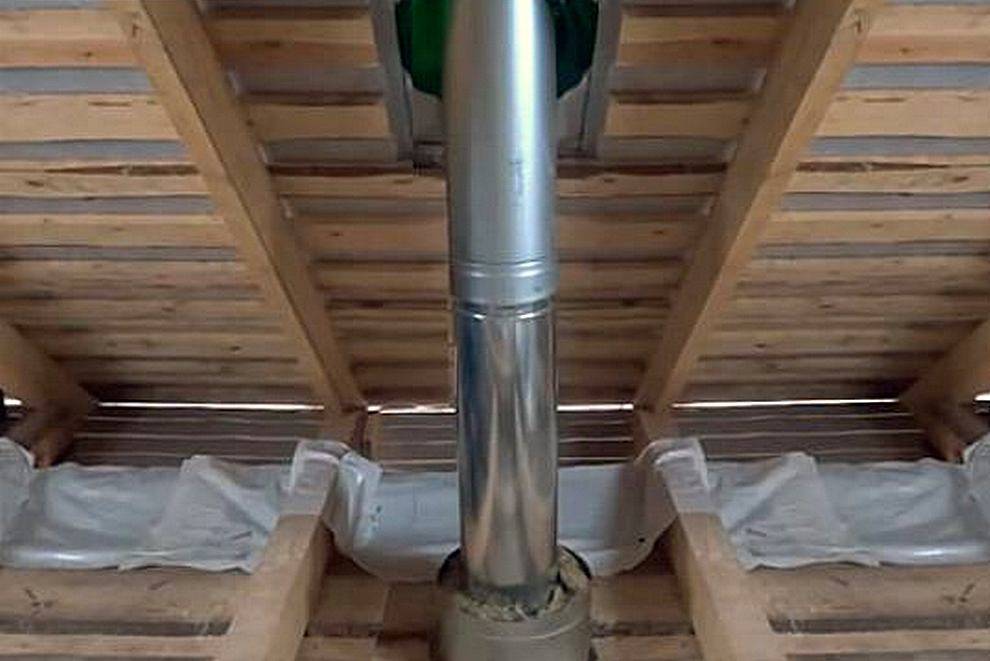

Вывод металлического дымохода через потолок

p>Металлические конструкции для дымоотведения отличаются простотой монтажа. При этом важно учитывать ключевое свойство металла – высокую теплопроводность, вследствие чего нагрев трубы и контакт с древесиной может привести к возгоранию.

С учетом данного аспекта монтаж дымохода из стали через деревянное перекрытие осуществляется с обязательным устройством проходного короба, монтажом проходки или патрубка. Их устанавливают независимо от толщины нержавеющей стали – даже если вы выбрали AISI 430 толщиной 1 мм, все равно потребуется обустройство изоляции. Короб можно сделать самостоятельно или сразу приобрести готовый вариант.

В первом случае рекомендуют правильно соблюсти строительные нормы и стандарты противопожарной безопасности:

• толщина стального листа для защиты перекрытия от нагрева трубы не должна быть меньше 0,5 мм;
• отверстие под дымоходную трубу в листе вырезается на 0,5 мм больше, чтобы труба свободно проходила, но не было большого зазора;
• расстояние между металлической трубой и перекрытием не должно быть меньше 25 см;
• внутреннее пространство заполняется минеральной ватой или иными негорючими материалами.

Оптимальный вариант – приобрести в специализированном магазине готовый проходной узел. В этом случае достаточно только учитывать диаметр монтируемой трубы. Все размеры короба будут соответствовать требованиям пожарной безопасности. В некоторых комплектах сборных конструкций такие проходные узлы поставляются сразу.

В ряде случаев металлические дымоходные трубы объединяют с кирпичной кладкой по принципу гильзования. Такой способ позволяет решить сразу несколько задач:

• снижает образование сажи за счет сглаживания стенок;
• устраняет завихрения в прямоугольном сечении и улучшает тягу;
• повышает безопасность эксплуатации за счет дополнительной защиты.

Также подобная труба лучше смотрится в дизайне с кирпичной печью или камином. На пересечении с потолком делается обычная распушка с требованиями под кирпичную кладку.

Керамические дымоходы

Керамика обладает всеми преимуществами кирпичной кладки, однако также подвержена и значительному нагреву. Минимальное расстояние между таким дымоходом и деревянными частями – 38 см. Его можно сократить до 25 см при наличии двуслойных асбестовых перекрытий.

Если труба выполнена из керамики и изолируется минеральной ватой, расстояние до защищенной асбестом стенки можно сократить до 13 см, при отсутствии защиты – 26 см. С учетом данных параметров организация проходного короба также остается актуальной.

Сэндвич-блоки

Одним из самых оптимальных способов сделать безопасную систему дымоотведения в деревянном доме – собрать ее из сэндвич-блоков. Они производятся сразу в три слоя с теплоизоляцией посередине и уже сами по себе имеют определенную защиту от нагрева.

Такой вариант позволяет сделать переход через потолочное перекрытие более аккуратным, не требуя выпиливания большого отверстия. Однако устройство ППУ также потребуется. Выполняется оно в соответствии со спецификой данного материала. В качестве теплоизоляционного материала применяют базальтовую вату и картон, стенки узла выполняют из минерита.

Такая конструкция отлично справляется даже с высокими температурами. При правильном устройстве она обходится недорого, сохраняет приятный внешний вид и гарантирует безопасную эксплуатацию систем отопления и дымоотведения.

Монтаж потолочно-проходного узла

Монтаж узла выполняется по следующему алгоритму:

• в месте прохода трубы через потолок выпиливается квадратное отверстие;
• размер отверстия равен диаметру трубы плюс 50 см, по 25 от трубы до древесины с каждой стороны;
• в полученное отверстие монтируется самодельный или готовый короб, его закрепление выполняется снизу через фланец или с внутренних стенок;
• продевается пролет трубы, стыки с другими частями не должны быть внутри или вблизи от короба;
• пространство внутри короба заполняют негорючими материалами, обычно это минеральная вата;
• короб накрывают сверху фланцем, после чего дымоход собирают дальше.

Важно учитывать, что лист металла, закрепляемый снизу и поверх короба, а также металлические стенки короба не должны контактировать с деревянным перекрытием напрямую. По необходимости их отделяют негорючей прокладкой или термоизолятором. Саморезы также могут передавать получаемое тепло, что ставит под сомнение их применение. Можно использовать листы минерита.
При установке дымохода через потолок уделяют особое внимание гидроизоляции, а также утеплению чердачной и наружной части трубы – нужно максимально надежно закрыть дымовой канал от протечек и конденсата. Проем между трубой и потолком заполняют по периметру специальным герметиком. Независимо от того, как проводится установка дымоотвода – через потолок или через стену, необходимо выполнить утепление всей длины участка трубы снаружи здания.

Порядок монтажа металлического дымохода через потолок

Установка металлической трубы через потолочное перекрытие выполняется по следующему порядку действий:

• подготовка – на данном этапе осматривается участок проведения работ, оценивается близость деревянных конструкций, стропил и других элементов;
• выпиливается квадратное отверстие под короб, по необходимости перекрытие и иные элементы конструкции укрепляются, если нарушается их целостность;
• все ближайшие деревянные элементы в комнате и на чердаке тщательно обрабатываются огнестойкой пропиткой, дожидаются положенного периода высыхания;
• в отверстие монтируют короб узла, проверяют надежность креплений;
• собирается нижняя часть трубы, в короб вставляется цельный пролет и соединяется с основным дымоходом;
• короб засыпается теплоизолирующим материалом, при использовании керамзита или вермикулита можно обернуть дымоход минеральной ватой во избежание зазоров.

При монтаже металлического дымохода важно точно рассчитать отверстие ППУ. Труба должна монтироваться строго вертикально, без нагрузки и зажимов с определенных сторон. Любые перегибы могут со временем иметь негативные последствия. Рядом с трубой укладываются только негорючие утеплители.

Термостойкие материалы

При устройстве проходных коробов особое внимание уделяется – применяются только термостойкие изолирующие материалы. Среди самым распространенных выделяют сыпучие наполнители – керамзит и вермикулит. Также активно используется минеральная вата.

Обращают внимание и на минерит – фиброцементный материал, обычно используемый для облицовки стен вблизи места, где стоит печь и находится дымоходный канал. Отличается негорючестью даже при очень высоких температурах, выполняется из плит, которые могут использоваться при изготовлении проходных узлов. Также обращают внимание на его экологическую безопасность независимо от нагрева.

Среди современных материалов выделяют базальтовые плиты, изготавливаемые из соответствующей ваты и покрываемые алюминиевой фольгой. Эти покрытия также используются в отделке для защиты стен и перекрытий. Экологически безопасные, защищены от воздействия влаги, поселений грызунов и насекомых, развития грибка или другой микрофлоры.

Рекомендации по выводу дымохода через перекрытия

С учетом специфики теплопроводности материалов и предписаний СНиП для устройства узла выделяют следующие рекомендации:

• дымоход не должен соединяться с перекрытием, конструкции должны быть независимыми друг от друга – это связано с нагревом материалов и определенной подвижностью за счет расширения;
• из-за высокой теплопроводности металл не должен напрямую контактировать с горючими материалами вроде древесины, все соединения выполняются с применением теплостойких прослоек и прокладок;
• оптимальное расстояние от дымохода до деревянного потолка – не менее 25 см, заполненное теплоизоляционным материалом;
• стыки сборных конструкций – одна из самых уязвимых деталей сборных дымоходов, они не должны находиться внутри перехода или ближе, чем на 30 см к потолку;
• при устройстве выхода трубы через потолок своими силами необходимо учитывать правила безопасности и предписания СНиП, их игнорирование может привести не только к штрафам, но и к прямой угрозе жизни и здоровью вследствие пожара;
• работа с деревянными конструкциями не ограничивается созданием потолочной разделки, вся древесина должна быть пропитана огнеупорными составами, близлежащие стены и потолки обшиваются защитными экранами;
• прежде, чем подключить отопление, нужно выполнить проверку всего дымоотвода на герметичность;
• в ходе подготовки к отопительному сезону состояние соединений в месте прохода трубы следует тщательно проверять.

Основной рекомендацией в вопросе устройства дымохода считается обращение к специалистам. Даже простая консультация с профессионалом поможет избежать серьезных ошибок и упростит процесс монтажа.

Монтаж дымоходов в Санкт-Петербурге

Устройством систем дымоотведения для загородных домов и бань в Санкт-Петербурге и области занимается компания «Дымоход Мастер». Ее сфера деятельности включает монтаж конструкций из любых материалов, включая эффективное применение современных технологий и элементов.

Преимущества сотрудничества с «Дымоход Мастер»:

• многолетний опыт работы с дымоходными системами самых разных конструкций;
• индивидуальный подход, учитывающий как пожелания заказчика, так и специфику помещений;
• активное применение надежного современного оборудования и материалов, поставляемых напрямую от производителей;
• соблюдение предписаний пожарной безопасности и СНиПов, гарантия качества, безопасной и долгосрочной эксплуатации;
• возможность заказать качественную сборку дымохода, установку печи, газового котла или камина;
• гарантийное и постгарантийное обслуживание дымоходных систем, включая очистку от сажи и гари.

Специалисты «Дымоход Мастер» с особым вниманием относятся к местам переходов дымоходных труб через перекрытия. Обращают внимание на особенности строения, включая стропильную систему кровли. По необходимости подбираются оптимальные решения, позволяющие с наименьшими затратами и рисками вывести дымоходы через потолок.

Сотрудничество с компанией основано на простой схеме:

Работа ведется как со строящимися домами, так и с готовыми постройками. Во втором случае может потребоваться спектр дополнительных работ для устройства системы дымоотведения – укрепление стропил и потолков в месте перехода, монтаж защитных экранов.

Для начала сотрудничества достаточно обратиться к консультанту компании любым удобным способом. Он ответит на вопросы, представит полную информацию по стоимости услуг и возможностям сотрудничества, а также поможет оформить заявку.

Вам также будет интересно

 Как происходит установка дымоходов  Дымоходы через потолок  Как выбрать дымоход  Инструкция по монтажу дымохода  Как правильно установить дымоход своими руками

чем залить потолочно-проходной узел кровли в бане? ППУ для сэндвич-дымохода и др.

, монтаж блока через перекрытие

1. Что это?
2. Кто они такие?
3. Строительные нормы
4. Что вы можете заполнить?
   • Базальтовая и минеральная вата
   • Керамзит
   • Минерит
   • Асбест
   • Глина и песок
5. Шаги установки
   • Подготовка
   • Монтаж

Блок прорезной (узел) представляет собой противопожарную вставку между трубой и стеной. Защищает стены от огня, когда они выполнены из горючих материалов (дерево, пластик), а также из нетермостойких блоков (типа пеноблоков или газоблоков).

Что это такое?

Устройство ППУ для дымохода в бане, в частности, для сэндвич-дымохода, который нагревается при непрерывной работе печи в течение нескольких часов или даже в течение всего дня (или ночи, в зависимости от графика работы бани), в свою очередь не перегревает стену, через которую проходит дымовой канал. Особенно используется в деревянных постройках и постройках из экспериментальных материалов. ППУ представляет собой квадратный или круглый отсек, в который заливается уплотнитель, плохо проводящий тепло из-за наличия в нем пористых структур. Стена или потолок, межэтажный или мансардно-потолочный потолок нуждаются в защите от высоких температур.

Модуль приобретается на специализированном строительном рынке — либо собирается самостоятельно мастером, разбирающимся в противопожарных технологиях. При выборе изделия учитывают диаметр дымохода и расположение печи или котла отопления по отношению к потолку, чердаку или межэтажным перекрытиям.

Только соблюдая ряд правил безопасности при установке и эксплуатации, можно установить его правильно.

Что это такое?

Проход через деревянный пол применяют в бане или сауне, всевозможных парилках, котельных или отсеках загородных и частных домов.

Кирпичная конструкция является частью стены или потолка, так как может быть дополнительно скреплена цементно-песчаным раствором. Со стороны будет казаться, что кирпичный дымоход представляет собой единое целое. Дымоход разрезается с помощью утолщения на проходе. Кирпичи укладываются в три ряда по высоте этого перехода. Нарушая эту технологию, вы не добьетесь наилучшей тяги, из-за чего помещение может задымиться, вплоть до пожара.

Переходная коробка также выполнена из жаропрочного гипсокартона. Для него заранее подготавливается минеральная вата или асбест. Устанавливаются перегородки из гипсокартона, а свободное пространство между ними и трубой заполняется высокопористым и негорючим утеплителем. Сверху после базальтовой минеральной ваты насыпается керамзит, проникающий во все оставшиеся свободные пространства, при этом утепление не пострадает, так как вата не сомнется и теплоудержание не ухудшится.

Стальной ящик изготовлен из нержавеющей стали. При этом в одной из его стенок прорезается отверстие — по диаметру наружной стенки сэндвич-трубы. Пустота заполняется керамзитом, базальтовой минеральной ватой или другими негорючими материалами.

СНиП

По ГОСТу в потолке или в стене вырезается квадратный проем площадью 1 м2, в него вставляется проходной блок. Расстояние в бане между балками потребуется равное 1 м, что бывает не всегда. Простой пенополиуретан делается в четыре раза меньше – квадрат со стороной полметра. Но правило установки простого ППУ не позволяет использовать трубы диаметром более 20 см. В местах соприкосновения по периметру ППУ на теплоизолятор наклеивается фольга со всех четырех сторон. Фольгированный утеплитель предотвращает нагрев древесины – слой фольги отражает тепло обратно.

Основное требование – металлический или кирпичный дымоход не должен нагревать стены и потолки выше 50°С. За это требование отвечает выписка из СНиП 41-01 в редакции 2003 года. Без потолочного перехода соблюсти это (непреложное) правило не получится. При отсутствии прямого контакта с нагретой трубой достаточно, чтобы печь разогрелась до значительных температур, например, до 500 градусов, чтобы деревянная конструкция, окружающая трубу, начала гореть. Это влечет за собой потерю прочности балок с последующим их разрушением. Для предотвращения этого необходим слой теплоизоляции, который не выгорит, когда дымоход будет находиться практически в раскаленном состоянии длительное время.

Для этого нужен плах, который создает преграду вокруг дымохода.

Чем можно заполнить?

Среди наполнителей на первый план выходят керамзит и минеральная вата. Однако они не ограничиваются заполнением пустого пространства. Некоторые утеплители, например, керамзит и минеральную вату, можно комбинировать без потери теплоудерживающих свойств проходного блока.

Базальт и минеральная вата

Проще говоря, минеральная вата — это практически то же стекловолокно, которое использовалось в холодильниках советского производства. Работа с ним небезопасна, так как требует использования респиратора, защищающего легкие работающего при работе с волокном, стеклянная пыль от которого может вызвать силикоз. А вот минеральная вата, как и чистое базальтовое волокно, способна выдерживать нагрев до нескольких сотен градусов, не теряя при этом «взбитого» состояния. Но он способен слеживаться, при нагревании выделяет формальдегиды, которые, в свою очередь, относятся к веществам, вызывающим рак. Вата плохо переносит намокание – при этом теряются ее теплоизоляционные свойства.

Керамзит

Керамзитовый утеплитель значительно превосходит вату — после высыхания легко восстанавливает свои теплоизоляционные свойства. Недостатком является использование специальной тары, при некачественном утеплении может высыпаться. Безвреден, так как изготовлен из спеченной глины.

Минерит

Минеральная изоляция включает в себя цемент и опилки, «сдобренные» минеральными добавками. Высокотемпературный — выдерживает нагрев до 600 градусов. Не выделяет канцерогенов.

Асбест

Хотя асбест получают в основном из природных минералов, он может вызывать, опять же, рак у людей, находящихся в помещении, где работает печь, дымоход которой закрыт от стены или потолка асбестовым наполнителем. Его опасное действие на здоровье человека достигается в основном ядами, пары которых выделяются при нагревании. Исключен из перечня материалов, применяемых в жилых домах, ограниченных к применению в металлургическом производстве в цехах, где применяется доменная печь. Это относительно безопасно, когда холодно.

Глины и пески

Глиняно-песчаные наполнители, уступая по теплоудержанию более современным композиционным и синтетическим материалам, занимают промежуточное положение между ними и твердыми материалами, обладающими, в свою очередь, хорошей теплопроводностью.

Глина и песок натуральны и безвредны, что доказано тысячелетним использованием их в качестве всевозможных наполнителей.

Ступени установки

При наличии между дымоходом и основными стеновыми материалами слоя негорючей и жаростойкой штукатурки более двух сантиметров, согласно ТУ, возможно уменьшение зазора между трубой и стену так, чтобы общий зазор ППУ не превышал 35 см. Но эта величина является необходимым минимумом, без которого не обойтись. Высота штукатурки должна быть не менее чем на 7 см выше слоя теплоизоляции. Размер отступа от трубы до стены со всех сторон может варьироваться в пределах 20-50 см. Утолщенные стенки режущего ящика позволяют уменьшить расстояние (но не ниже минимального) за счет дополнительной защиты от тепла нагретой трубы.

Самыми надежными материалами для короба считаются кирпич (можно взять огнеупорный, например, шамот), лист нержавейки, огнеупорные плиты или минеритовый наполнитель. Расстояние между стеной и кожухом должно быть не менее 1 см, то есть крепление ящика вплотную к нему запрещено.

Подготовка

На начальном этапе монтажа в стену или потолок врезают квадрат 1 или 0,25 м2 (или, если идет строительство в новом проекте, готовят). При сближенных балках и стропилах дополнительно деревянная коробка облицовывается минеритом изнутри. Короб закрепляется на балках, затем в него устанавливается проходной блок. Крыша в идеале должна быть сделана полностью из негорючих материалов. Покрытие деревянных конструкций негорючими пропитками не защитит их от обугливания при еще нарушенных интервалах противопожарной защиты.

Установка

Пошаговое руководство по установке дымохода с втулкой выглядит следующим образом.

1. Сэндвич-труба позволяет снизить температуру внутренней трубы относительно внешней на 250°. Сэндвич-дымоход предотвращает образование конденсата внутри трубной конструкции.
2. На банную печь сначала укладывается одностенная труба, затем по достижении одного метра устанавливается переход на двустенную трубу. С двустенного дымохода можно перейти на сэндвич-дымоход с помощью соответствующего переходника.
3. Сам «бутерброд» «зашивается» в настенный или потолочный короб. Использование такой сложной схемы позволяет окончательно исключить перегрев трубы, идущей от топки к внешнему (над сводом) участку, позволяя ей прослужить дольше. Исключено использование стыков на чердаке или на уровне стены/пола/кровли.
4. Не следует злоупотреблять строго горизонтальными участками труб. Чтобы тяга не ушла назад, рекомендуется использовать наклонные вверх, диагональные, а не 100% горизонтальные участки. Длина строго горизонтального участка не должна превышать 1 м. Использование более трех витков в дымоходе недопустимо.
5. На выходе недопустима жесткая фиксация трубы — при нагреве сталь расширяется.
6. Слишком близко расположенные балки, особенно деревянные, нуждаются в дополнительной защите минеритовым теплоизолятором.
7. Крепление короба дымоходного перехода допускается с помощью саморезов — при этом их головки должны быть надежно изолированы от источника тепла, чтобы с их помощью не произошло ожога деревянного пола.
8. Отверстие переходного блока должно строго совпадать с расположением выходной трубы, так как запрещается отклонять дымоход более чем на 1 мм в любую сторону: стыки неплотно прилегают, выхлопные газы могут выходить прямо в помещение, где работает печь.
9. При установке дымохода в двухэтажном доме рекомендуется через метр после выхода из пола на втором этаже снова перейти с сэндвич-сектора на одностенную трубу, что позволит качественно обогреть помещение расположенный выше.
10. Перед входом в чердачное помещение, где находится вторая такая же коробка, снова используется переход на двустенную трубу, а затем на сэндвич-конструкцию, выходящую на уровень выше кровельного «пирога».

Установка переходной коробки между этажами, в стены ничем не отличается от ее установки в мансардно-потолочное перекрытие. Крыша из металла или профнастила одинаково хорошо подходит для вывода сэндвич-дымохода: и то, и другое — из профилированной стали.

Комментарий успешно отправлен.

Рекомендуется прочитать

Образец отчета о марафоне

%PDF-1.5
%
1 0 объект
>/OCGs[10 0 R]>>/Страниц 3 0 R/Тип/Каталог>>
эндообъект
2 0 объект
>поток
2020-03-04T16:52:31-04:002020-03-04T16:52:31-05:002020-03-04T16:52:31-05:00Adobe Illustrator CC 22. 1 (Windows)

Библиотека Adobe PDF 15. 00application/pdf

xmp.did:ee24b360-ceb2-204d-95b6-81394ca82cbbuuid:41b09223-75cc-4fe5-89ef-fb8a80bdfb12uuid:85642c2f-4de3-4e52-95a5-7081a32c1418proof:pdfxmp.iid:10343b32-1d31-4d4a-a3a0-ddc00e9 950cfxmp.did:10343b32-1d31-4d4a-a3a0-ddc00e9950cfuuid:85642c2f- Adobe Illustrator CC 22.1 (Windows)/

1FalseFalse612.000000792.000000Points

OpenSans-SemiboldOpen SansSemiboldOpen TypeVersion 1. 10FalseOpenSans-Semibold.ttf

конечный поток
эндообъект
3 0 объект
>
эндообъект
5 0 объект
>/Шрифт>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.
