Калькулятор расчета площади кровли вальмовой или шатровой крыши

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Ветровая нагрузка

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом

В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера

Снеговая нагрузка

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО! Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании

К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

• Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
• Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

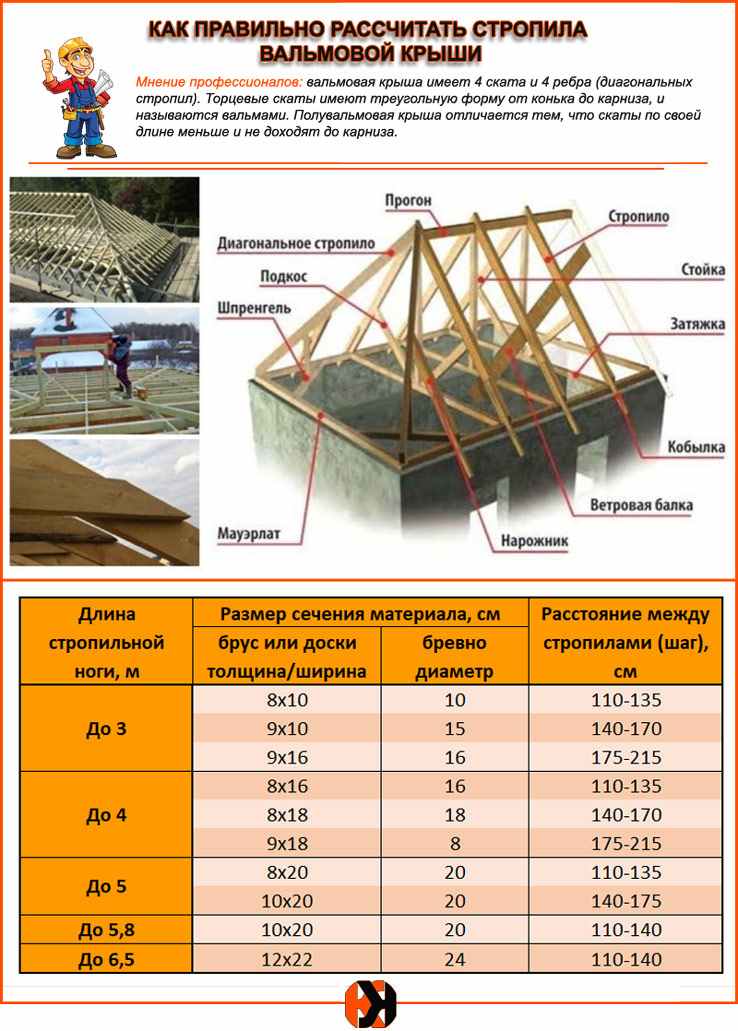

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

• Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
• Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
• Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
• Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
• Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
• Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20. 13330.2011 «Нагрузки и воздействия».

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03)

Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм

Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Общие сведения по результатам расчетов

• Угол наклона крыши
  — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
  кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
  подъема.

• Площадь поверхности крыши
  — Общая площадь всей поверхности кровли, с учетом длины свеса.
• Примерный вес кровельного материала
  — Вес выбранного кровельного материала на всю площадь крыши.
• Количество рубероида
  — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина стропил
  — Длина каждого стропила от конька до основания ската
• Минимальное сечение стропил
  — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
  московского региона.
• Количество стропил
  — Общее количество стропил при заданном шаге на всю стропильную систему.

• Количество рядов обрешетки
  — Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки
  — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.

Размеры обрешётки

Методика расчета обрешетки достаточно проста. Для нахождения параметров обрешетки знать площадь кровли и размер пиломатериалов.

К примеру, S крыши — 100 м², а параметры доски 25×150×4000 мм (толщина, ширина и длина), то:

• площадь одной доски = 0,15 * 4 = 0,6 м²;
• количество досок для обрешетки 100 / 0,6 = 167 шт.;
• объем (в м³) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
• объем всех досок 100 × 0,015 = 1,5 м³.

Для обустройства сплошной обрешетки потребуется 1,5 м³ досок. Для разреженной — нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками.

Если планируется сделать сплошную обрешетку, то достаточно взять удельный вес материала, который планируется использовать. Например, вес плиты ОСП или фанеры составляет 650 кг/м³.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Сервисы, помогающие посчитать размеры и стройматериалы

Проверить свои расчеты по ориентировочным чертежам или выбрать оптимальную схему помогают кровельные онлайн-калькуляторы, включая:

• stroy-calc.ru — это популярный сервис, позволяющий получить все геометрические параметры вальмовой крыши.

  С его помощью можно выполнить расчет материалов и проверить соответствие каркаса, обрешетки и покрытия ожидаемым нагрузкам.

• calcstroy.ru — это калькулятор, выдающий точные показатели расхода материалов и чертежи в двумерной проекции.
• kalk.pro — сервис для выполнения комплексного расчета и получение чертежей и 3-D проекта четырехскатной крыши.

Важно понимать, что большинство этих сервисов не предназначены для проектирования сложных крыш с нуля и позволяют получить данные лишь при наличии точных исходных данных. К примеру, они рассчитывают уклон скатов при известной высоте конька, проверяют соответствие сечения пиломатериалов нагрузкам, но не определяют их)

Но при необходимости выбора оптимального чертежа и подсчете сметы они весьма эффективны

К примеру, они рассчитывают уклон скатов при известной высоте конька, проверяют соответствие сечения пиломатериалов нагрузкам, но не определяют их). Но при необходимости выбора оптимального чертежа и подсчете сметы они весьма эффективны.

При уверенности в своих навыках можно спроектировать крышу (и все остальные части дома) с помощью специальных программ – КЗ-Коттедж, 3D Max, Автокад или Архикад. Новичкам и людям без архитектурного образования лучше подойдет программа ArCon.

Альтернативой сложным программам также служат приложения FloorPlan 3D, VisiCon, Home Plan Pro, Google SketchUp.

Определение общей площади кровли

Площадь покрытия вальмовой крыши вычисляют в квадратных метрах следующим способом:

• Рассчитывают площадь, учитывая такие элементы, как труба дымохода и окна кровли;
• Вычисляют длину ската от нижней части конька до края карниза;
• Рассчитывают элементы, не относящиеся к покрытию кровли, такие как стены брэндмауэра, свесы, парапеты и т.д.;
• Стоячие фальцы, выступающие части брусков, а также, в случае применения рулонной кровли, примыкания полотен, в расчет не включаются.

Поскольку расчет площади вальмовой кровли включает в себя целый ряд сложностей, не стоит производить его только своими силами: следует либо привлечь на помощь специалиста, либо использовать одну из существующих компьютерных программ, позволяющих производить такие расчеты точно и грамотно.

Чаще всего для выполнения таких расчетов крышу условно разделяют на несколько частей, для каждой из которых производится отдельный расчет, после чего остается только сложить между собой полученные результаты и получить в итоге требуемую общую площадь кровли.

Такой метод расчета не только упрощает процедуру, но и уменьшает риск допустить ошибку в вычислениях.

Чтобы наиболее точно рассчитать площадь, требуется подробный план крыши, который можно разработать самостоятельно, либо обратиться к специалистам, которые выполнят его наиболее качественно, исключая возможность ошибок и просчетов.

Помимо прочности и надежности вальмовой кровли расчет ее площади также оказывает непосредственное влияние на финансовые затраты по ее возведению, а следовательно, и на общую стоимость строительства дома.

Правильно выполненный расчет позволяет выяснить, какое количество материала (доски, брусья, кровельные материалы) потребуется для возведения кровли и посчитать его общую стоимость.

При выполнении расчета площади вальмовой крыши следует также принимать во внимание физико-технические параметры материала для кровли, такие как его длина и толщина, а также способы его монтажа. Толщина материала напрямую влияет на вес получившейся кровельной конструкции, являющийся очень важным фактором при вычислении площади крыши

Толщина материала напрямую влияет на вес получившейся кровельной конструкции, являющийся очень важным фактором при вычислении площади крыши.

От длины материала зависит удобство его установки, например, проще покрыть всю длину ската одним листом, чем выполнять по середине соединение двух листов, для которого придется предусматривать дополнительную защиту от попадания влаги.

В качестве примера проведем сравнения установки керамической и гибкой черепицы:

1. Керамическая черепица в пять раз тяжелее гибкой;
2. Гибкая черепица, в отличие от керамической, не требует системы стропил и частой обрешетки.
3. Несмотря на это, сложно сказать без расчета, какую черепицу выгоднее использовать: хотя гибкая черепица и не требует дополнительных работ, но под нее следует подкладывать фанеру или другой плоский материал. Поэтому, для определения стоимости строительства и выбора более выгодного варианта необходимо произвести расчет площади.

Безусловно, стоимость строительства дома во многом зависит от площади вальмовой крыши, но при этом следует иметь в виду, что довольно важным фактором является и сложность ее конструкции, особенно при обустройстве под крышей мансарды.

Схема рассчитываемой вальмовой крыши

Чем сложнее данная конструкция, тем большее влияние на сложность расчета площади будут оказывать такие элементы крыши, как окна, отверстия для вентиляции и т.д.

Напоследок, в качестве примера произведем расчет площади кровли четырехскатной вальмовой крыши, в основании которой лежит прямоугольник, две боковые грани являются равнобедренными треугольниками, еще две грани выполнены в виде трапеций.

Тангенс угла уклона ската равен отношению высоты крыши (h) к половине расстояния между нижними точками боковых скатов (b). Следовательно, при известном угле наклона крыши, высота крыши вычисляется по формуле:

Длина бокового стропила (е) также рассчитывается при помощи угла наклона:

Длина вальмовых диагональных стропил (d) рассчитывается при помощи теоремы Пифагора по следующей формуле:

Площадь получившейся кровли (S) вычисляется путем суммирования площадей четырех треугольников, из которых состоит поверхность крыши:

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

1. Крыша

   . Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.

2. Стропила

   . Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.

3. Обрешетка.

   Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметрыПри проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Специализированные программы

Если говорить о специалистах в области дизайна, архитектуры и конструкторах, то они при проектировании крыши привыкли пользоваться специальными программами, которые необходимо покупать. К ним можно отнести AutoCad (Автокад), ArhiCad (Архикад), 3D Max, ArCon (Аркон).

Первые три программы из перечисленного списка позволяют не только построить 3Д модель будущего сооружения, но и выполнить его планы, разрезы, а также другие конструктивные и архитектурно-строительные чертежи. В этих программах разрабатывают не только экстерьер дома, но и его интерьер.

Однако освоить этот софт неопытному человеку очень сложно, а тем более найти его бесплатную версию. Намного проще обстоит дело с программой Аркон, которую с успехом используют строители, конструкторы и архитекторы для разработки дома или его отдельных элементов, например, крыши. Однако самое главное преимущество этого софта состоит в его доступности. Освоить эту программу могут даже люди, далёкие от строительства и проектирования.

Калькулятор расчета вальмовой крыши

Поиск для:

Вальмовая крыша — вид крыши с четырьмя скатами, причём торцовые скаты имеют треугольную форму (называются «вальмы») и простираются от конька до карниза. Два других ската трапецеидальной формы. В случае, если торцовые скаты обрываются, не доходя до карниза, крыша называется полувальмовой (голландской).

Калькулятор расчета вальмовой крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)

кг/м²

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Онлайн калькулятор для расчета строительных материалов на строительство вальмовой крыши с учетом климатических условий

Вальмовая крыша: она четырёхскатная: два ската представляют собой трапеции, а два других, со стороны торцевых стен, — треугольники (они называются вальмами). Разновидностями вальмовой крыши являются полувальмовая и датская крыши (гибрид вальмовой и двускатной; в верхней части коротких скатов расположены фронтоны, что позволяет встроить полноценные вертикальные оконные блоки). В Японии (и Китае) существует аналог датской крыши, который называется иримойя (irimoya, японск.)

людей нашли эту статью полезной. А Вы?

Калькулятор вальмовой крыши

Введите параметры

Выберите метрику:

FeetMetricInches

Длина крыши:

Ширина крыши:

Угол крыши (градусы):

900 04 Выберите конечную метрику:

FeetMetricInches

Результат:

Крыша площадь:

Высота крыши:

Длина коньковой доски:

Длина вальмового стропила:

Длина обычного стропила:

как измерить вальмовую крышу будет иметь жизненно важное значение для того, чтобы убедиться, что она получается хорошо. Если вы пытаетесь сделать все это самостоятельно, то вам действительно следует искать наиболее эффективный способ решения таких вопросов, как квадратные метры вальмовой крыши. От вашего среднего калькулятора вальмовой крыши до чего-то более конкретного, например, калькулятора стропил вальмовой крыши, есть много вещей, которые нужно учитывать при таком расчете!

Множитель уклона крыши

Включите JavaScript

Множитель уклона крыши

Для этого вам лучше всего найти хороший калькулятор строительства вальмовой крыши, чтобы вы могли быстро и просто рассчитать все это. Итак, что же вам нужно от хорошего калькулятора площади вальмовой крыши?

Для начала, есть из чего выбирать. Некоторым людям нужно будет проработать определенные аспекты работы отдельно, поэтому, например, вы можете начать с поиска калькулятора для вальмовой черепицы. Это облегчит вам получение соотношения, необходимого для вашей черепицы, но для других частей работы вам может понадобиться что-то другое.

Например, вам может понадобиться калькулятор каркаса вальмовой крыши, чтобы рассчитать глубину и диапазон рамы, которая должна подняться, чтобы убедиться, что все можно обрезать и подготовить до нужного размера.

Затем вам нужно будет найти калькулятор угла вальмовой крыши, чтобы вы могли убедиться, что все ваши точные детали для самой крыши будут точными; Правильное определение таких вещей, как площадь и углы, будет очень важно для правильного выполнения такой работы.

Вам также потребуется найти калькулятор конструкции вальмовой крыши, который позволит вам рассчитать высоту и общий формат конструкции, гарантируя, что ваши расчеты будут учитывать тип конструкции, на которую вы надеялись в будущем. первое место. После этого вам нужно будет попытаться найти хороший калькулятор уклона вальмовой крыши, чтобы убедиться, что вы можете получить последние расчеты.

Есть много вещей, о которых нужно подумать и принять во внимание при выборе стиля вальмовой крыши, поэтому наличие надежного универсального калькулятора вальмовой крыши будет очень полезным для этой работы. Сделайте это правильно, поискав правильный стиль калькулятора, и вы сэкономите себе много времени, ресурсов и стресса.

Простой поиск правильного типа калькулятора принесет вам дивиденды, поскольку он гарантирует, что ваши расчеты и сложения будут математически правильными, избегая любых проблем со структурными недостатками и подобных проблем с фундаментом.

Если вы потратите время на то, чтобы разобраться со всеми этими маленькими причудами задолго до того, как приступите к работе, это очень дорого стоит вашего времени, поскольку вы избавляетесь от душевной боли и стресса, которые могут возникнуть из-за неправильных измерений крыши и оставления себя в затруднительном положении. немного позиции продвигается вперед.

КонтурКровля | Рассчитайте свою крышу

1. Дом
2. Крест бедрами

Как рассчитать поверхность вашей крыши:

• Нарисуйте свою крышу, как видно сверху

  (Или загрузите изображение своей крыши, увиденной сверху, и нарисуйте ее)
• Показать/скрыть/установить размеры сегмента для корректировки чертежа
• Установите общий шаг (или индивидуальный шаг лицевой панели)
  <br> Roof pitch can also be defined as the vertical rise divided by its horizontal span (or run).</p><p>Pitch is expressed as a degree or percentage in countries that use the metric system while in countries that use imperial measurement, pitch is expressed with rise first and run second. In US, instead of the whole run, 12 inch is used and the pitch is how much rise or fall is for 12 inch of run.»/>
• Получить размеры
• Нужна помощь? Нажмите на

  (или нажмите Н)
  и значки справки

  станет видно. Большинство инструментов имеют справочную информацию

Крестообразный

The dots are united by lines to form shapes. <br> If you add a dot on a line, the dot will remain connected with the line. </p><p>To activate the Draw tool, click on it or press the ‘s’ key. «/> »/>
Добавить изображение
