Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Автор Монтажник На чтение 10 мин. Просмотров 16.9k. Обновлено 08.12.2020

Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах, для их монтажа используют трубопровод из различных материалов, который помещают под стяжку или укладывают открытым методом. Перед проведением работ составляют план и делают расчет необходимых материалов, при этом одним из важных показателей является расход трубы теплого пола на 1 м² таблица значений которого может оказаться полезной специалистам или заказчикам.

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода. Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов — радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска — стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток — высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена — высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

для жилых помещений 29 — 32 °С;
для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
для мастерских или рабочих кабинетов с активной физической деятельностью 26 — 28 °С;
в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 — 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С — именно его придерживаются при настройке и регулировке отопительной системы.

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм — 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не

укладывают 16 мм трубопровод длиной более 80 м, а 20 мм — свыше 100 м.

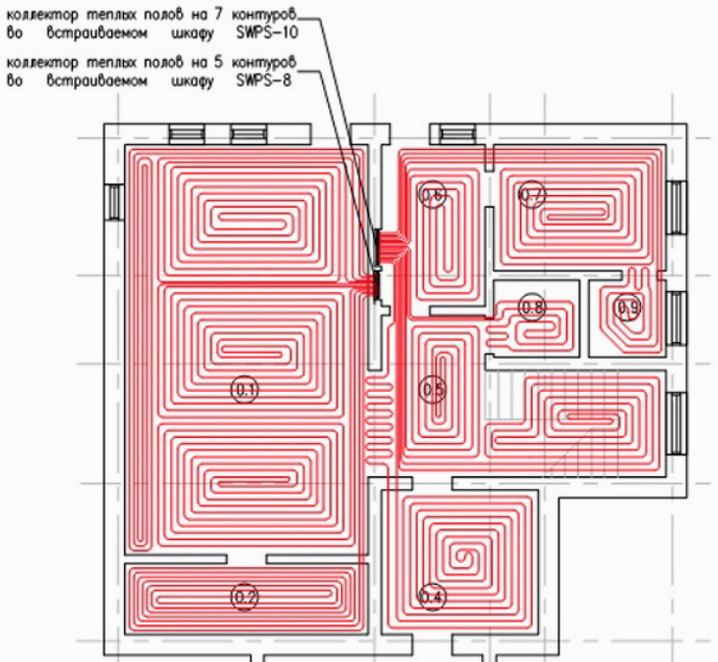

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров — зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток — разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки — ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм. Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов — 150 мм.

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Статья по теме:
Подключение теплого пола к системе отопления – варианты, схемы, узлы системы. Если читаете про расход трубы теплого пола на 1 м2 таблица, то, возможно, будет также интересно узнать про варианты подключения труб теплого пола к системе отопления, то можете почитать об это м в отдельной статье на нашем сайте.

Расход трубы теплого пола на 1 м

² таблица

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

общую площадь помещений в квадратных метрах под обогрев;
и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м² на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м² можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м² площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура воздуха в помещении, которая является комфортной
для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате
было очень тепло, а кто-то не переносит жару и предпочитает прохладу.

В среднем можно принять 20⁰С. По европейским нормам в
спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в
туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.

Чем выше желаемая температура воздуха, тем больше энергии
нужно затратить на ее достижение и поддержание.

Вверх

Температура подачи и обратки

Температура подачи – температура теплоносителя на входе в
теплый пол (в подающем коллекторе).

Температура обратки – температура теплоносителя на выходе из
контура теплого пола (в обратном коллекторе).

Температура подачи должна быть выше температуры обратки, иначе
теплый пол не будет отдавать тепло в помещение. Оптимальным является
поддержание разницы температур подачи и обратки в 10⁰С.

Температура подачи должна быть выше желаемой температуры
воздуха в помещении.

Вверх

Температура в нижнем помещении

Этот показатель используется для учета теплового потока
вниз.

Если рассчитывается водяной теплый пол в двух- или
многоэтажном доме, то в расчете используется температура воздуха в
расположенной ниже комнате. Например, 22⁰С.

Если теплый пол располагается над подвалом, то используется
температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а
пол располагается над грунтом или на грунте, то следует использовать
температуру воздуха в самую холодную пятидневку для конкретного города.
Например, для Москвы это -26⁰С.

Вверх

Шаг укладки трубы теплого пола

Шаг укладки трубы – расстояние между трубами в стяжке
теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой
поток с каждого квадратного метра пола. И наоборот – чем больше шаг, тем меньше
тепловой поток. Только Европейские трубы для теплых водяных полов.

Оптимальным является шаг укладки труб в пределах 100-300 мм.
При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в
помещение. При большем шаге может образоваться «полосатое тепло» — участки, где
нога отчетливо чувствует тепло над трубами и холод между ними.

Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на
рисунке.

Вверх

Длина подводящих труб от коллектора

Это длина трубы от коллектора до начала контура теплого
пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным
шагом. Плюс длина от конца контура до
обратного коллектора.

Если коллектор установлен в том же помещении, где
монтируется теплый пол, то длина подводящей магистрали минимальна и практически
не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор
устанавливается в другом помещении, то длина подводящей магистрали может оказаться
большой. При этом гидравлические потери на подводящей магистрали могут
составлять до половины гидропотерь петли.

Вверх

Толщина стяжки над трубой теплого пола

Стяжка над трубой выполняет 2 функции – воспринимает нагрузку
от предметов и людей, защищая трубу от повреждений, и распределяет тепло по
поверхности пола.

Если стяжка над трубой армируется, то ее минимальная толщина
должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать
необходимую прочность и будет ощущаться эффект «полосатого тепла» —
неравномерный нагрев поверхности пола.

Также, стяжку не стоит делать толще 100 мм, т.к. это
приведет к тому, что пол будет прогреваться очень долго. При этом регулирование
температуры становится практически невозможным – изменение температуры
теплоносителя будет ощутимо спустя несколько часов, а то и сутки.

Оптимальная толщина стяжки без добавления пластификатора и фибры — 60-70 мм. Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.

Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.

Вверх

Максимальная температура поверхности пола

Максимальная температура поверхности пола – температура поверхности пола
над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.

Вверх

Минимальная температура поверхности пола

Минимальная температура поверхности пола – температура поверхности пола
на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы,
тем больше разница между максимальной и минимальной температурой пола.

Вверх

Средняя температура поверхности пола

Средняя температура поверхности пола – среднее значение между
максимальной и минимальной температурой поверхности пола.

Согласно СНиПу, в помещениях с постоянным нахождением людей эта
температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием
людей и с повышенной влажностью (ванные, бассейны) средняя температура
поверхности пола не должна превышать 31⁰С.

На практике такие значения являются заниженными – ощущения тепла
для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной
является температура 29⁰С – при этом обеспечивается комфорт. Поднимать
температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.

Вверх

Тепловой поток вверх

Количество тепла, которое теплый пол отдает на обогрев
помещения.

Если планируется использовать водяной теплый пол в качестве
основной системы отопления, то этот показатель должен немного превышать
максимальные теплопотери помещения.

Если основным видом отопления являются радиаторы, то
тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а
первоочередным показателем является температура пола.

Вверх

Тепловой поток вниз

Количество тепла, уходящее от труб водяного теплого пола
вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой
поток вниз является потерей тепла. Для повышения энергоэффективности системы
этот показатель должен быть как можно ниже. Добиться этого можно увеличением
толщины утеплителя.

Вверх

Суммарный тепловой поток

Общее количество выделяемого теплым полом тепла – вверх (полезного)
и вниз (потери).

Вверх

Удельный тепловой поток вверх

Тепловой поток вверх (полезный) с каждого квадратного метра
теплого пола.

Вверх

Удельный тепловой поток вниз

Тепловой поток вниз (теплопотери) с каждого квадратного
метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого каждым квадратным метром
теплого пола.

Вверх

Расход теплоносителя

Этот параметр необходим для гидравлической балансировки
нескольких контуров, подключенных к одному коллектору теплого пола. Полученное
значение необходимо выставить на шкале расходомера.

Вверх

Скорость теплоносителя

Скорость движения теплоносителя по трубе контура влияет на
акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны
посторонние звуки от циркуляции теплоносителя по контуру.

Повлиять на это значение можно диаметром или длиной трубы.

Вверх

Перепад давления

По этому параметру подбирается циркуляционный насос. Перепад
давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос
не обеспечивает требуемый напор, то можно выбрать более мощную модель, или
уменьшить длину трубы.

Вверх

Расчет трубы для теплого пола водяного, формула длины трубы

Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.

Расчет трубы для теплого пола

Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.

Перед началом расчета вам нужно собрать следующие данные:

Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
Расстояние от коллектора или коллекторного шкафа до точки входа.
Максимальная величина контура – максимальная длина трубы выбранного вами типа.
Диаметр трубы для теплого пола.
Шаг укладки – расстояние между соседними трубами.
Тип схемы укладки.

Подготовка расчета теплого пола

Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.

Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Составление плана помещения

Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.

Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.

Расчет длины трубы для теплого пола

Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы. Выбор конкретной схемы зависит только от размера помещения и удобства монтажа. Некоторые мастера привыкли работать с одним вариантом и используют только его.

Схемы укладки трубы

Змейка последовательная

Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.

Плюсы:

Максимально простой монтаж
Легко регулировать расход трубы, просто увеличивая шаг

Минусы:

Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади

Змейка параллельная

Можно применять в помещениях любой площади и конфигурации.

Плюсы:

Удобно покрывать прямоугольные и многоугольные площади
Равномерный прогрев помещения

Минусы:

Сложный монтаж

Улитка — спиральная укладка трубы теплого пола

Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.

Плюсы:

Прекрасно покрывает площади квадратной формы
Равномерная теплопередача

Минусы:

Самый сложный монтаж, новички допускают ошибки

Формула расчета длины трубы

Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.

Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2

Где все значения даются в метрах:

Шк – ширина комнаты
Дк – длина комнаты
У – шаг укладки
К — расстояние от коллектора или коллекторного шкафа до точки входа

Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.

Пример расчетов длины трубы для теплого пола

Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:

5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м

Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.

Другая формула расчета длины трубы для водяного теплого пола

Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.

П / У х 1,1 + Кх2

Где все значения даются в метрах, а площадь – в квадратных метрах:

П – площадь помещения
У – шаг укладки
К — расстояние от коллектора или коллекторного шкафа до точки входа

Пример расчета длины трубы по альтернативной формуле

Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:

20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.

Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.

Выбрать трубу для теплого пола — https://comfohouse.com/24-truba-dlya-teplogo-pola

Тепловой и гидравлический расчет теплого пола.

Примерное кол-во тепла, необходимое для обогрева помещения.
Единицы измерения — Ватт.
Теплопотери помещения Вт

При указании площади учитывать необходимые отступы от стен.
Единицы измерения — квадратные метры.
Площадь теплого пола м2

Назначение рассчитываемого помещения
Назначение помещения
Постоянное пребывание людейПостоянное пребывание людей (Влажное помещение)Временное пребывание людейВременное пребывание людей (Влажное помещение)Детское учреждение

Необходимая температура воздуха в рассчитываемом помещении.
Единицы измерения — градусы цельсия.
Требуемая t°С воздуха в помещении °С

Температура воздуха в нижерасположенном помещении.
Если помещение отсутствует, указывать 0.
Единицы измерения — градусы цельсия.
t°С воздуха в нижнем помещении °С

Шаг укладки трубы ТП.
Единицы измерения — сантиметры.
Шаг трубы
1015202530см

Тип труб используемых в системе ТП, внешний диаметр и толщина стенок.
Тип труб
Металлопластиковые 16х1.5Металлопластиковые 16х2.0Металлопластиковые 20х2.0Металлопластиковые 26х3.0Металлопластиковые 32х3.0Металлопластиковые 40х3.5Полиэтиленовые 16х2.2Полиэтиленовые 16х2.0Полиэтиленовые 20х2.0Полиэтиленовые 25х2.3Полиэтиленовые 32х 3.0Полипропиленовые 16х1.8Полипропиленовые 16х2.7Полипропиленовые 20х1.9Полипропиленовые PPR 20х3.4Полипропиленовые 25х2.3Полипропиленовые PPR 25х4.2Полипропиленовые 32х3.0Полипропиленовые PPR 32х5.4Полипропиленовые PPR 40х6.7Полипропиленовые PPR 50х8.3Полипропиленовые PPR-FIBER 20х2.8Полипропиленовые PPR-FIBER 20х3.4Полипропиленовые PPR-FIBER 25х3.5Полипропиленовые PPR-FIBER 25х4.2Полипропиленовые PPR-FIBER 32х4.4Полипропиленовые PPR-FIBER 32х5.4Полипропиленовые PPR-FIBER 40х5.5Полипропиленовые PPR-FIBER 40х6.7Полипропиленовые PPR-FIBER 50х6.9Полипропиленовые PPR-FIBER 50х8.3Полипропиленовые PPR-ALUX 20х3.4Полипропиленовые PPR-ALUX 25х4.2Полипропиленовые PPR-ALUX 32х5.4Полипропиленовые PPR-ALUX 40х6.7Полипропиленовые PPR-ALUX 50х8.3Медные 10х1Медные 12х1Медные 15х1Медные 18х1Медные 22х1Медные 28х1Медные 35х1.5Стальные ВГП легкие 1/2″Стальные ВГП обыкновенные 1/2″Стальные ВГП усиленные 1/2″Стальные ВГП легкие 3/4″Стальные ВГП обыкновенные 3/4″Стальные ВГП усиленные 3/4″Стальные ВГП легкие 1″Стальные ВГП обыкновенные 1″Стальные ВГП усиленные 1″

Температура теплоносителя на выходе из котла в систему ТП.
Единицы измерения — градусы цельсия.
Температура теплоносителя на входе°С

Температура теплоносителя на входе в котел из системы ТП. В среднем ниже на 5-10°С температуры теплоносителя на входе в систему ТП.
Единицы измерения — градусы цельсия.
Температура теплоносителя на выходе°С

Длина трубы от котла до рассчитываемого помещения «туда-обратно».
Единицы измерения — метры.
Длина подводящей магистрали ⇄метров

Слои НАД трубами:

↑
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители

мм

↑
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиКовролин (0.07 λ Вт/м К)Линолеум многослойный ρ1600 (0.33 λ Вт/м К)Линолеум многослойный ρ1800 (0.38 λ Вт/м К)Линолеум на тканевой основе ρ1400 (0.23 λ Вт/м К)Линолеум на тканевой основе ρ1600 (0.29 λ Вт/м К)Линолеум на тканевой основе ρ1800 (0.35 λ Вт/м К)Паркет (0.2 λ Вт/м К)Ламинат (0.3 λ Вт/м К)Плитка ПВХ (0.38 λ Вт/м К)Плитка керамическая (1 λ Вт/м К)Пробка (0.047 λ Вт/м К)
мм

↥
БетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиРаствор гипсоперлитовый ρ600 (0.23 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ400 (0.15 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ500 (0.19 λ Вт/м К)Раствор известково-песчаный ρ1600 (0.81 λ Вт/м К)Раствор сложный (цемент+песок+известь) ρ1700 (0.87 λ Вт/м К)Раствор цементно-перлитовый ρ1000 (0.3 λ Вт/м К)Раствор цементно-перлитовый ρ800 (0.26 λ Вт/м К)Раствор цементно-песчаный ρ1800 (0.93 λ Вт/м К)Раствор цементно-шлаковый ρ1200 (0.58 λ Вт/м К)Раствор цементно-шлаковый ρ1400 (0.64 λ Вт/м К)
мм

Слои ПОД трубами (начиная от трубы):

↧
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители
мм

↓
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАрмопенобетон (0.13 λ Вт/м К)Асбест (0. 08 λ Вт/м К)Асбозурит ρ600 (0.15 λ Вт/м К)Битумокерамзит (0.13 λ Вт/м К)Битумоперлит ρ400 (0.13 λ Вт/м К)Изделия перлитофосфогелиевые ρ200 (0.09 λ Вт/м К)Изделия перлитофосфогелиевые ρ300 (0.12 λ Вт/м К)Каучук вспененный Аэрофлекс ρ80 (0.054 λ Вт/м К)Каучук вспененный Кайманфлекс ST ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕС ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕСО ρ95 (0.041 λ Вт/м К)Куцчук вспененный Армафлекс ρ80 (0.04 λ Вт/м К)Маты алюминиево-кремниевые волокнистые Сибрал ρ300 (0.085 λ Вт/м К)Маты из супертонкого стекловолокна ρ20 (0.036 λ Вт/м К)Маты минераловатные Парок (0.042 λ Вт/м К)Маты минераловатные Роквул ρ35 (0.048 λ Вт/м К)Маты минераловатные Роквул ρ50 (0.047 λ Вт/м К)Маты минераловатные Флайдер ρ11 (0.055 λ Вт/м К)Маты минераловатные Флайдер ρ15 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ25 (0.05 λ Вт/м К)Маты стекловолоконные ρ150 (0.07 λ Вт/м К)Маты стекловолоконные ρ50 (0.064 λ Вт/м К)Опилки древесные (0.08 λ Вт/м К)Пакля ρ150 (0.07 λ Вт/м К)Пенопласт ППУ ρ80 (0.025 λ Вт/м К)Пенопласт ПХВ-1 ρ100 (0.052 λ Вт/м К)Пенопласт ПХВ-1 ρ125 (0.064 λ Вт/м К)Пенопласт ЦУСПОР ρ50 (0.025 λ Вт/м К)Пенопласт ЦУСПОР ρ70 (0.028 λ Вт/м К)Пенопласт карбамидный Мэттэмпласт (пеноизол) ρ20 (0.03 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ100 (0.076 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ40 (0.06 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ50 (0.064 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ75 (0.07 λ Вт/м К)Пенополистирол ρ100 (0.052 λ Вт/м К)Пенополистирол ρ150 (0.06 λ Вт/м К)Пенополистирол ρ40 (0.05 λ Вт/м К)Пенополистирол Пеноплекс ρ35 (0.03 λ Вт/м К)Пенополистирол Пеноплекс ρ43 (0.032 λ Вт/м К)Пенополистирол Радослав ρ18 (0.043 λ Вт/м К)Пенополистирол Радослав ρ24 (0.041 λ Вт/м К)Пенополистирол Стиродур 2500С ρ25 (0.031 λ Вт/м К)Пенополистирол Стиродур 2800С ρ28 (0.031 λ Вт/м К)Пенополистирол Стиродур 3035С ρ33 (0.031 λ Вт/м К)Пенополистирол Стиродур 4000С ρ35 (0.031 λ Вт/м К)Пенополистирол Стиродур 5000С ρ45 (0. 031 λ Вт/м К)Пенополистирол Стиропор PS15 ρ15 (0.044 λ Вт/м К)Пенополистирол Стиропор PS20 ρ20 (0.042 λ Вт/м К)Пенополистирол Стиропор PS30 ρ30 (0.04 λ Вт/м К)Пенополиуретан ρ40 (0.04 λ Вт/м К)Пенополиуретан ρ60 (0.041 λ Вт/м К)Пенополиуретан ρ80 (0.05 λ Вт/м К)Пенополиуретан Изолан 101 (2) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 101 (3) ρ70 (0.028 λ Вт/м К)Пенополиуретан Изолан 105 (2) ρ70 (0.025 λ Вт/м К)Пенополиуретан Изолан 105 (3) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 123 (2) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 123 (3) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 18М ρ65 (0.026 λ Вт/м К)Пенополиуретан Изолан 210 ρ65 (0.025 λ Вт/м К)Пенополиуретан Корунд ρ70 (0.027 λ Вт/м К)Пеностекло ρ200 (0.09 λ Вт/м К)Пеностекло ρ300 (0.12 λ Вт/м К)Пеностекло ρ400 (0.14 λ Вт/м К)Перлитопластбетон ρ100 (0.05 λ Вт/м К)Перлитопластбетон ρ200 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ125 (0.07 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ75 (0.064 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ40 (0.044 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ55 (0.043 λ Вт/м К)Плиты базальтовые Термовент ρ90 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ110 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ160 (0.043 λ Вт/м К)Плиты базальтовые Термокровля ρ185 (0.045 λ Вт/м К)Плиты базальтовые Термокровля ρ210 (0.045 λ Вт/м К)Плиты базальтовые Термомонолит ρ130 (0.041 λ Вт/м К)Плиты базальтовые Термопол ρ150 (0.041 λ Вт/м К)Плиты базальтовые Термостена ρ70 (0.043 λ Вт/м К)Плиты базальтовые Термофасад ρ150 (0.043 λ Вт/м К)Плиты камышитовые ρ200 (0.09 λ Вт/м К)Плиты камышитовые ρ300 (0.14 λ Вт/м К)Плиты минераловатные ППЖ ρ200 (0.054 λ Вт/м К)Плиты минераловатные Роквул ρ100 (0.045 λ Вт/м К)Плиты минераловатные Роквул ρ150 (0.047 λ Вт/м К)Плиты минераловатные Роквул ρ200 (0.05 λ Вт/м К)Плиты минераловатные Флайдер ρ15 (0.055 λ Вт/м К)Плиты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Плиты минераловатные Флайдер ρ20 (0. 048 λ Вт/м К)Плиты минераловатные Флайдер ρ30 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ35 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ45 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ60 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ75 (0.047 λ Вт/м К)Плиты минераловатные Флайдер ρ85 (0.05 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ125 (0.064 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ100 (0.07 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ300 (0.09 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ350 (0.11 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные полужесткие ρ90 (0.045 λ Вт/м К)Плиты минераловатные полужесткие гидрофобизированные ρ100 (0.045 λ Вт/м К)Плиты минераловатные фасадные ПФ ρ180 (0.053 λ Вт/м К)Плиты стекловолоконные ρ50 (0.064 λ Вт/м К)Плиты торфяные ρ200 (0.064 λ Вт/м К)Плиты торфяные ρ300 (0.08 λ Вт/м К)Плиты торфяные Геокар ρ380 (0.072 λ Вт/м К)Плиты фибролитовые ρ300 (0.14 λ Вт/м К)Плиты фибролитовые ρ400 (0.16 λ Вт/м К)Плиты фибролитовые ρ600 (0.23 λ Вт/м К)Плиты фибролитовые ρ800 (0.3 λ Вт/м К)Полиэтилен вспененный (0.044 λ Вт/м К)Полиэтилен вспененный Пенофол ρ60 (0.04 λ Вт/м К)Пух гагчий (0.008 λ Вт/м К)Совелит ρ400 (0.087 λ Вт/м К)Шевелин (0.045 λ Вт/м К)Эковата ρ40 (0.043 λ Вт/м К)Эковата ρ50 (0.048 λ Вт/м К)Эковата ρ60 (0.052 λ Вт/м К)
мм

↓
НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАсфальтобетон ρ2100 (1.05 λ Вт/м К)Бетон тяжелый ρ2400 (1.51 λ Вт/м К)Железобетон ρ2500 (1.69 λ Вт/м К)Плиты железобетонные пустотные при потоке сверху-вниз (1.11 λ Вт/м К)Плиты железобетонные пустотные при потоке снизу-вверх (1.27 λ Вт/м К)Силикатный бетон ρ1800 (1. 16 λ Вт/м К)
мм

расчет требуемой мощности и длины трубы

Водяной теплый пол — идеальный вариант для отопления частного дома, коттеджа или квартиры с автономным отоплением. Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для того чтобы его создать, нужны знания, время и навыки.

Как правильно произвести расчет водяного теплого пола так, чтобы он действительно грел и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по данной тематике.

Как выполнить правильный подсчет

Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.

Принципиальная схема классического теплого водяного пола

При расчете используйте эти правила:

Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
Один контур не должен отапливать более 20 квадратных метров.
Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.

Обратите внимание: если вы проживаете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вы не обойдетесь. В таких случаях создается две отопительных системы: одна с радиаторами, работающая на 60-70 градусах, и вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

Металлопластиковыми. Это недорогой, экологически чистый и надежный вариант, отлично подходящий для частного дома.
Медными. Медные трубы обладают отличной теплоотдачей, они не страдают от коррозии, а средний срок их эксплуатации порядка 70 лет. Минус таких труб — высокая цена.
Нержавеющая труба (гофрированная). Нечто среднее между металлопластиком и медью. Гофра легко сгибается, не ломается и держит форму. Обычно при помощи нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжке, поэтому используйте цельные бухты при прокладке.

Способы укладки трубы

Существует три основных способа укладки:

Змейка.
Улитка.
Универсальная.

Классическая укладка змейкой для теплого пола

Змейка обычно используется в небольших помещениях с низкими теплопотерями. Труба заводится в комнату, раскладывается в виде вытянутой синусоиды, а затем выходит вдоль стены к коллектору. Основной недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце комнаты может сильно отличаться. К примеру, при длине трубы в 70 метров разница может быть до 10 градусов.

Поэтому змейку используют только в маленьких комнатах. Сгиная трубу, помните, что нельзя допустить ее переламывания (обычный металлопластик выдерживает изгиб до 5 диаметров).

Обратите внимание: если вы укладываете змейку, то первым делом пускайте трубы к холодным зонам (вдоль стен, у окна). Выход можно организовать там, где практически никто не ходит.

Способ укладки улитка — более универсальный и экономный

Укладка улиткой более практична. Такой способ позволяет сэкономить до 15% трубы, а температурный перепад практически не чувствуется. Укладывать трубу улиткой несколько сложнее. Сначала ее прокладывают по периметру стен, а затем изгибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются друг за другом, поэтому поверхность равномерно прогревается.

Универсальная укладка подразумевает под собой объединение улитки и змейки в одном помещении.

Подготовка к укладке

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольное покрытие. Теперь вам необходимо приобрести:

Котел для отопления.
Насос (в некоторых котлах он встроен в систему).
Коллектор для теплых полов (механический или электрический).
Трубы для укладки (они должны выдерживать температуру до 95 градусов и давление до 10 Бар).
Трубы для разводки.
Клапаны для котла.
Необходимое количество фитингов для соединения.

Также вам понадобится песчано-цементная смесь для создания стяжки.

Перед началом работ вам необходимо будет подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Заделайте шпатлевкой все щели, трещины, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), заводя ее на стены. Затем наклейте по периметру комнаты демпферную ленту толщиной в 10-15 мм — за счет ее стяжка будет играть, расширяясь и сужаясь при изменении температуры.

Если сэкономить на ленте, то стяжка гарантированно лопнет. Сверху на пленку укладывается утеплитель — он используется для того, чтобы тепло не уходило в землю.

Если теплый пол делается по грунту или под ним находится неотапливаемый подвал, то необходимо использовать пенополистрирол толщиной 60-100 мм. либо 10-сантиметровый слой керамзита.
Если снизу отапливаемое помещение, то достаточно 30-50 мм. слоя утеплителя.
Если теплый пол используется как дополнение к имеющейся радиаторной системе, то можно обойтись фольгированным утеплителем из полиэтилена.

Трубу необходимо хорошо закрепить стяжками к сетке и заполнить водой под давлением перед заливкой стяжки

Сверху на утеплитель укладывается отражающая подкладка (из фольги), на нее армирующая сетка, и только потом трубы. Затем вся эта конструкция заливается стяжкой толщиной в 30-50 мм.

Как выбрать котел?

Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.

Обратите внимание: мощность котла должна быть на 15 процентов больше, чем мощность полов. Если котел будет работать на 100% загрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отапливания дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.

Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.

Как выбрать коллектор?

Коллектор служит для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества контуров в вашем полу. Простейшее устройство имеет только механические запорные краны, которыми вручную можно отрегулировать давление и температуру в ветках. Более продвинутые имеют сервоприводы и смесители — ими можно задавать температуру с точностью до одного градуса.

Коллектор устанавливается в специальный ящик, в которой заводятся все трубы. Старайтесь подобрать для него такое место, чтобы он находился в центре дома. Также учитывайте, что коллектор должен быть выше всех труб, сходящихся к нему, иначе система завоздушится и не будет правильно работать. Горячая вода от котла входит в нижнюю часть коллектора, горячая выходит из верхней.

Так выглядят два коллектора в ящиках для системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в подсчете, то используйте специальную программу или обратитесь к более опытным товарищам. Но, в целом, в этом нет ничего сложного. Соблюдайте наши рекомендации и все получится!

Калькулятор расчета длины трубы для теплого пола

Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.

Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.

[CP_CALCULATED_FIELDS id=”25″]

В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.

Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.

Какие типы труб использовать

Металлопластик обладает идеальным соотношением цены к качеству

Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.

В общих случаях принято использовать трубы из следующих материалов:

металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.

Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.

Схема укладки труб

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

На что влияет шаг укладки

Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства

Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.

Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.

Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.

К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.

В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.

Проект, схема теплого водяного пола. Расчет водяного теплого пола. Новосибирск.

Проект водяного теплого пола или всей системы отопления необходим для того, что бы осуществить монтаж водяного пола. Он же является паспортом системы, в т.ч. для последующего сервиса.

Стоимость проектных работ:

Проект с водяным теплым полом (и радиаторами если они необходимы) — 70 р/м2
Монтажная схема водяного пола (без расчета теплопотерь) — 40 р/м2
Монтажная схема фольгированной системы водяного пола (без расчета теплопотерь) — 50 р/м2

Закажите бесплатную оценку водяного пола для Вашего дома

Проектные работы включают расчет теплопотерь здания с учетом климатической зоны в которой находится дом. Учитываются материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов. При проектировании производится гидравлический расчет теплого водяного пола, учитываются все особенности здания, поэтажные планировки и индивидуальные пожелания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

результаты теплотехнического расчета;
паспорт системы;
монтажные схемы укладки труб теплого пола (схема теплого пола водяного), магистралей, демпферной ленты, расстановки термостатов;
таблицы балансировки коллекторов теплого водяного пола;
спецификация материалов и комплектующих.

В наших проектах раскладку контуров теплого пола выполняют опытные проектировщики с большим стажем проектирования напольных систем отопления для объектов с широкой географией. Укладка труб теплого пола производится «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб водяного пола автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), а при увеличении теплопотерь проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных тепло-потерь. Программы пока так не делают.

В российских климатических условиях, когда в индивидуальном строительстве не соблюдаются даже существующие нормы утепления ограждающих конструкций с теплопотерями домов все обстоит намного хуже чем в Европе. Пренебрежение теплоизоляцией особенно характерно для жителей теплых регионов и средней полосы. Если теплопотери дома укладываются в значение 75-80 Вт/м2 пола — это хорошо, но в частной застройке цифры могут превышать и 100 Вт/м2, например, в популярных домах из дерева (из бревна, бруса). В таких случаях, что бы не превышать санитарные ограничения по температуре поверхности пола требуются дополнительные отопительные приборы.

Наши специалисты давно занимаются проектированием и реализацией систем водяной теплый пол в Новосибирске и в СФО и обладают огромным опытом применения систем напольного отопления в суровом климате Сибири. Это позволяет нам выполнять проекты максимально соответствующие как самым тяжелым климатическим условиям, так и индивидуальным особенностям конкретного объекта. Поэтому, проектирование систем отопления для любого региона не является для нас проблемой.

Монтажная схема водяного пола.

Запросите бесплатный расчет водяного тёплого пола

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Если стоит задача спроектировать водяной теплый пол в деревянном или каркасном доме по слабым перекрытиям в проекте могут быть применены легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или универсальная фольгированная система.

Выполненный расчет водяного теплого пола и проект позволяют полностью скомплектовать систему оборудованием, комплектующими и материалами согласно прилагаемой спецификации и произвести монтаж водяного теплого пола и пуско-наладку работоспособной системы напольного отопления силами любого квалифицированного монтажника на месте (или даже своими руками, что некоторые наши клиенты и делают).

В некоторых случаях возможно ограничиться только монтажной схемой укладки труб контуров водяного теплого пола со спецификацией материалов без расчета теплопотерь и формального оформления проекта.

Наша компания осуществляет профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами. Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Скачайте техническое задание на проектирование водяного пола

Проект, комплектация и монтаж водяного теплого пола в Новосибирске и по территории РФ

Закажите расчет цены тёплого водяного пола

Ниже приведены примеры монтажных схем тёплого водяного пола из проектов. Для увеличения необходимо кликнуть на изображение, для последующего увеличения кликнуть на кнопку «Увеличить» в правом верхнем углу открывшейся формы.

Онлайн-калькулятор водяного теплого пола в зависимости от помещения

Калькулятор для систем теплых полов и отопления. Разгрузите радиатор отопления дома или полностью замените его, при достаточной тепловой мощности водяного теплого пола хватит для компенсации потерь тепла и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяной пол может служить как основным источником обогрева помещения, так и выполнять дополнительную отопительную функцию.Делая расчет дизайна, нужно заранее определиться с основными моментами, для чего будет использоваться изделие, чтобы полностью обеспечить дом теплой или охлаждающей поверхностью для комфорта помещения.

Если вопрос решен, следует переходить к составлению проекта и расчету мощности теплого водяного пола. Все ошибки, которые будут допущены на этапе проектирования, могут быть исправлены только открыв галстуки. Именно поэтому важно правильно и максимально точно произвести предварительный расчет.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленной онлайн платежной системе сегодня можно определить удельную мощность теплого пола за несколько секунд и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет отдельные параметры в таблицу и получает базовый расчет с определенными характеристиками.

После внесения всех приведенных коэффициентов можно максимально точно получить рассчитанные точные характеристики пола.Для этого вам необходимо знать реквизиты:

температура подаваемой воды;
температура обработки;
смола и профильная труба;
который будет настилом;
толщина стяжки по трубе.

В результате пользователь получает информацию о удельной расчетной мощности, средней температуре получаемого теплого пола, удельном расходе теплоносителя. выгодно, быстро и очень четко за несколько секунд!

Помимо основных данных следует учесть ряд второстепенных, которые максимально влияют на конечный результат теплого пола:

наличие или отсутствие остекления балконов и эркеров;
высота потолка этажей в доме;
наличие специальных материалов для теплоизоляции стен;
Уровень утепления в доме.

Внимание: производя калькулятор расчета водяного теплого пола, следует учитывать тип напольного покрытия, если вы планируете укладывать деревянную конструкцию, мощность системы отопления необходимо увеличивать из-за низкой теплопроводности древесины. При высоких тепловых потерях устройство теплого пола как единственной системы отопления будет нецелесообразным и невыгодным по стоимости.

Особенности расчета калькулятора водяного пола.

Перед тем, как произвести предварительный расчет системы водяного теплого пола, следует учесть перечень особенностей:

Какой тип трубы использовать мастера, гофрированная с эффективным коэффициентом излучения, медь, с высокой теплопроводностью, сшитый полиэтилен, металлический или пенопропиленовый, с низким коэффициентом излучения.
Расчет длины обогрева заданной площади на основе определения длины контура по поверхности в режиме равномерного распределения тепловой энергии с учетом пределов покрытия тепловой нагрузки.

Важно! Если вы планируете делать набивку более ступенчатой, то необходимо повысить температуру охлаждающей жидкости. Допустимый шаг выполнения — от 5 до 60 см. Могут использоваться как постоянные, так и переменные ступени.

ошибок новичков — рекомендации профессионалов

Многие пользователи онлайн-калькулятора для расчета водяного пола допускают существенные ошибки, которые влияют на конечный результат.Вот некоторые ошибки пользователя:

В одном витке длина трубы рассчитана не более 120 м.
Если теплый пол будет в нескольких комнатах, средняя длина пути должна быть примерно такой же, отклонение не должно превышать 15 м.
Расстояние между ответвлениями выбирается в соответствии с температурным режимом системы отопления, большая часть будет зависеть от региона.
Среднее значение расстояния от стен до контура 20 см, плюс-минус 5 см.

Что нужно знать, покупая необходимые строительные материалы?

экструдированный пенополистирол Лучший материал для утепления полов, отличается прочностью и монолитностью. Поверх утеплителя следует уложить гидроизоляцию, для этого будет достаточно полиэтиленовой пленки, а вдоль стен нужно положить демпферную ленту.

Арматура — основа для крепления труб и бетонной стяжки, зажимы для труб — еще один обязательный элемент. Также следует взять разводящий коллектор, позволяющий экономно и эффективно распределять теплоноситель.

заключение

Делая расчет секса в воде онлайн, следует учитывать разницу в данных коэффициента 10%, таким образом данные будут более реалистичными и достоверными.

Удачи Вам в строительных работах!

Расчет длины теплого пола. Сколько нужно трубы для теплого пола: расчет длины

Полы с подогревом можно использовать в квартирах и загородных домах как индивидуальный или дополнительный источник отопления.Чтобы пол правильно функционировал, необходимо произвести расчет и определить, сколько труб нужно для теплого пола. Вы можете рассчитать количество материалов самостоятельно или с помощью специальных компьютерных программ.

Расчет труб по формулам

Чтобы определить, сколько нужно трубы на теплый пол, необходимо сначала рассчитать:

площадь жилой комнаты или другого помещения, которое необходимо отапливать;
комфортный температурный режим помещения;
бывшие в употреблении, различающиеся материалом, из которого они изготовлены;
способ укладки труб;
расстояние между витками пола.

Расчет площади и температуры помещения

Для определения площади, на которой вы хотите распределить трубы, нужно использовать формулу

S = L * W , где

S — обязательный параметр;
D — длина помещения;
Вт — ширина комнаты.

При расчете площади необходимо учитывать, что:

Параметр рассчитывается с учетом чистовой отделки помещения.Если проводить расчет без отделки, можно допустить ошибки, которые могут привести к некорректному составлению проекта и лишним денежным затратам на закупку материалов;

полученное значение требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как трубы водяного пола нельзя прокладывать под тяжелой мебелью;
стены должны находиться на расстоянии не менее 20 см. Это расстояние требуется для установки демпферной ленты, предназначенной для сглаживания расширения стяжки пола при нагревании.

Расчет длины трубы для теплого пола также производится исходя из средней температуры помещения, которая считается наиболее комфортной для проживания.

Выбор трубы

Длина трубы для теплого пола зависит от материала, из которого изготовлены трубы. Для пола может применяться:

, отличающийся низкой теплопроводностью и невысокой стоимостью. При изготовлении перекрытия из этих труб требуется уменьшить шаг укладки, что приводит к увеличению количества труб;

Медные трубы

обладают высокой теплоотдачей, поэтому шаг укладки материалов можно увеличивать.Главный недостаток медных труб — дороговизна;

Трубы нержавеющие гофрированные. Показывает теплоотдачу чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование увеличивает расстояние между витками пола, что приводит к уменьшению количества необходимого материала. Преимуществом труб этого типа также является гибкость материала, влияющая на прочность и долговечность готовой конструкции.

Способы укладки напольных труб

Сколько метров трубы нужно на теплый пол? Следующий показатель, от которого зависит количество труб, — способ укладки.

Имеется укладка по форме:

Укладочные материалы в виде «змейки» лучше всего подходят для небольших помещений. Это связано с тем, что при использовании труб длиной 70 м разница температур на входе и выходе составляет примерно 10 ° C, что приводит к неравномерному нагреву пола.

«Двойная змейка» или «улитка» помогают добиться одинаковой температуры пола по всей площади помещения.

При выборе способа прокладки трубопровода следует также рассчитать количество замкнутых контуров.Максимальная длина контура трубы теплого пола определяется специалистами и составляет:

.
№

для труб из металлопластика диаметром 16 мм с контурной длиной 100 м;

№

для металлопластиковых труб диаметром 20 мм контур должен составлять 120 м;
для медных и гофрированных труб — 80-90 м.

Для достижения большей равномерности теплого пола рекомендуется уменьшить максимальное значение контура на 15-20 м.

Определение шага укладки

Шаг укладки — это расстояние между витками трубопровода, являющегося основанием перекрытия.

Шаг укладки зависит от двух факторов:

материал, используемый для изготовления труб;
зональность помещения. Возле внешних стен, дверей и окон рекомендуется уменьшить расстояние между витками.

Минимальный шаг укладки определяется в 10 см, а максимальный — 30 см. При большем шаге укладки пол будет нагреваться неравномерно.

Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.

Окончательный расчет количества труб

L — длина необходимых труб;
S — предполагаемая площадь помещения;
Н — расчетный шаг укладки витков;
М — расстояние от коллектора отопления до пола;
1,1 — коэффициент, определяющий запас труб для устройства поворотов.

Например, площадь комнаты (S), в которой необходимо постелить теплый пол, составляет 25 м².Крупногабаритная мебель заняла 7 м². Предполагается, что трубы будут укладываться со стандартным шагом 20 см. Расстояние от котла до помещения 4 м.

Площадь прокладки труб 25 — 7 = 18 м².

L = 18 / 0,2 * 1,1 + 4 * 2 = 107 м.

Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.

Расчет компьютерной программы

Для расчета количества труб можно использовать различные компьютерные программы, облегчающие определение длины материалов.Например, калькулятор длины трубы теплого пола VALTEC (программа бесплатная, вы можете найти).

Для расчета потребуется:

введите данные, описывающие помещение, в котором выполняется установка пола;
определяют исходные данные для расчета. Исходные данные включают:
- регион расположения помещения, определяющий среднюю температуру воздуха и требуемую температуру пола;
- влажность в помещении;
- площадь пола;
- количество окон, входных дверей и стен, выходящих на улицу;
рассчитать теплопотери;
определить расположение оборудования и укладку труб.По заданным параметрам составляется дизайн, то есть программа будет схематично отображать введенную информацию;

посчитать количество материалов для пола. Программа автоматически рассчитает длину трубы для теплого пола и другие параметры, которые необходимо учитывать при обустройстве дополнительного источника отопления;
с помощью программы также можно рассчитать:
- ;
- необходимая мощность котла отопления и другого оборудования, необходимого для обустройства пола: расширительный бак, насос, подающий воду в систему, и так далее.

Подробное описание и пример использования программы VALTEC представлены на видео.

Правильный расчет — залог установки оптимальной конструкции пола. Желательно, чтобы расчет проводился квалифицированными специалистами, которые, определив все условия, смогут рассчитать оптимальные параметры. Если укладка пола производится самостоятельно, для расчета рекомендуется использовать компьютерные программы.

В последние годы утепление полов стало очень распространенным явлением.Непосредственно перед началом монтажных работ необходимо рассчитать длину трубных изделий. На вопрос, какой трубопровод нужен на теплый пол, можно дать однозначный ответ, хотя многие «специалисты» до сих пор не могут разобраться.

Каждый частный дом отличается индивидуальной системой отопления. Поэтому зачастую монтажные действия мастера выполняют самостоятельно. Конечно, такой вид отопления можно сделать в квартире, но теплые конструкции в таких комнатах сделать непросто .

Диаметр и форма трубных изделий для теплого пола разные, по этой причине, чтобы разобраться, как проводить расчеты расхода трубной стали, необходимо детально разобрать устройство этой системы.

Есть два варианта этой системы.

И в том, и в другом случае укладка становится занятием не из легких. По этой причине многие обращаются за помощью к специалистам. Если вы решили все делать самостоятельно, следует запастись арсеналом необходимых знаний и навыков, четко следовать всем инструкциям.

Трубы для монтажных работ можно проложить:

Для большого помещения лучше выбрать улитку, а для маленьких комнат сложной геометрической формы лучшим выходом будет змея.

Какие трубы можно брать в работу

Калибр трубы — основной элемент, без которого невозможно смонтировать теплый водяной пол. От правильности выбора в данный момент зависит качество работы возведенной конструкции. Если вы сделаете неправильный выбор и сделаете неверный расчет, система отопления не будет работать эффективно.

Посмотреть видео

На данный момент доступны следующие виды материалов для устройства теплого пола.

Металлопластиковая труба оснащена внутренним алюминиевым слоем, который окружен слоем полимера изнутри и снаружи. Такие свойства придают смеси изделий из металлопласта высокую устойчивость к повреждениям и малое тепловое расширение. Эти весомые преимущества дополняет доступная цена.

Есть ли зависимость от способа прокладки, типа труб и длины контура

Перед закупкой материалов и монтажными работами выполните чертеж будущей конструкции.Выбрасывать после работы нет необходимости. Это пригодится при ремонте системы, о чем свидетельствует точное размещение труб.

Выбирая вариант укладки необходимо учитывать, что он зависит от материала изготовления ассортимента. Например, расход для теплого пола 20-й трубы будет следующим. Длина одноконтурной конструкции не должна превышать 120 метров.

Иначе давление в сети не достигнет желаемого уровня.Соответственно, выполняя расчет трубных изделий на 20 мм, нужно знать, что отдельный контур пола не займет больше места 15 кв.м .

Все контуры должны быть одинаковой длины. Все это учитывается при выборе способа укладки труб 20 мм. Вопрос расчетов на самом деле довольно сложный, поскольку требует учета большого количества нюансов. Если на каком-то этапе работы возникают определенные трудности, всегда можно обратиться за помощью к специалистам.

Оптимальная смесь для пробирок

Кроме того, материал для изготовления трубных изделий должен учитывать давление теплоносителя и площадь отапливаемого здания. В зависимости от этих показателей выбирают наиболее подходящий диапазон диаметров.

Для этих систем оптимальные размеры трубы — 16, 20 и 25 мм. Если поставить диаметр меньше указанного, горячая охлаждающая жидкость не сможет нормально циркулировать.

Рассчитать необходимый расход трубной продукции на м2

Как правило, один квадратный метр перекрытия равен пяти погонным метрам трубной смеси.Этот метод считается наиболее простым при расчете расхода труб на м 2 строящейся площади.

Посмотреть видео

При таком расчете расхода на м 2 размер шага взят в 20 см. Рассчитать необходимое количество проката труб для теплого пола можно, воспользовавшись следующей формулой:

В нем S обозначает площадь помещения в м 2, N обозначает размер шага монтажа, а 1,1 — значение расхода трубного изделия на витках.

Рассчитав длину труб теплого пола на квадратный метр, следует прибавить расход датчика от пола до коллектора и в обратном направлении. Например, при расчете длины проката на квадратный метр приведенная формула должна прибавить удвоенное расстояние до шкафа коллектора.

Расход металлопластика и любого другого трубного изделия на теплый пол легко определить с помощью онлайн-калькулятора. Рассчитывать по этим программам очень удобно.Каждый такой программный продукт основан на «методе коэффициентов».

Эти факторы учитывают:

шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
производственная смесь материалов;
размеры и вид покрытия теплого строительства;
размеры и тип стяжки.

Онлайн калькуляторы учитывают также наличие изоляции на металлопластиковой или другой трубе. Программный продукт «Valtek Complex», содержащий специальный раздел для расчетов устройства теплого пола, пользуется заслуженной популярностью у пользователей.

Выбор шага укладки

Для того, чтобы вся поверхность возводимой конструкции обеспечивала обогрев, а температура в помещении была комфортной, необходимо выдерживать определенное расстояние между трубчатыми изделиями.

В крайнем случае это расстояние может составлять около десяти сантиметров. Тогда он может измениться с разницей в пять сантиметров. Например: 10,15 см и т. Д.

Но, считая шаг укладки, нельзя делать расстояние более 30 сантиметров между контурами, так как поверхность пола будет греться не равномерно, соответственно, и тепло в таком помещении будет циркулировать одинаково неравномерно.

Определить длину контура

Рассчитывать это значение следует исходя из диаметра и материала труб, взятых в эксплуатацию. Так, например, если установка сделана из металлопластикового сортимента 16 дюймов, то длина контура водопровода в полу не должна быть больше 100 метров. Оптимальная длина металлопластикового трубопроката в этой ситуации будет от 75 до 80 метров.

Такая длина теплого пола не может быть более 120 м.

При расчете расхода трубы на теплый водный пол часто возникает вопрос, можно ли сделать контур разной длины. . На практике это несложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери напора в конструкции теплого водяного пола можно нивелировать с помощью балансировочных клапанов. Разброс длины трубной продукции на таких объектах допускается в пределах 40%. Также при необходимости «поиграйте» с диаметром и шагом прокладки.

Необходимое количество контуров

Вопрос по расчету труб на теплый пол сложно решить, не зная количества контуров. И тут возникает еще одна проблема, как посчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

объем коллектора;
количество прошедшего теплоносителя за определенную единицу времени;
индикатор тепловой нагрузки.

Рассчитывать все эти значения не нужно, так как они должны быть указаны в техническом паспорте смесительного узла.

Для больших помещений необходимо выполнить «перегородку» на меньшие площади. И одновременно рекомендуется делать несколько контуров.

Крепление коллектора

При установке коллектора нужно помнить несколько основных правил.

Необходимо учитывать высоту стяжки и укладываемую отделку. Если это не учитывать, то ситуация с открытием дверцы шкафа.
Также важно учитывать удобство обслуживания и возможность производить текущий ремонт при отключенной магистрали.
Чем короче труба, тем жестче и наоборот. Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистого пола. При работе нельзя игнорировать дизайн помещения. Если подъем шкафа недопустим в том или ином дизайнерском решении, то его рекомендуется опустить на пол, но с расчетом на легкость открывания.

Посмотреть видео

Фундамент сделан неправильно. Он для пола должен быть гладким и хорошо очищенным.Существенный факт этой работы — отделка швов и чернового пола.
Нестроенные гидроизоляционные конструкции. Пол с подогревом не обходится без такой защиты. Самым лучшим материалом для этого считается паронепроницаемый полиэтилен, который укладывается ровным слоем. Только не забываем про демпферный пояс, он снижает теплопотери от пола при обогреве и компенсирует расширение стяжки от бетона.
Неправильно уложенная изоляция. Рекомендуется укладывать в два слоя в шахматном порядке.Основным материалом для такой защиты пола является пенополистирол, а дополнительным материалом — пленка из полиэтилена.
Специалисты по укладке труб говорят, что наибольшее количество ошибок совершается именно при этих работах. Перед укладкой следует составить четкую схему и произвести точный расчет расхода трубы на квадратный метр теплого пола. Без детального плана и определения количества материала на квадратный метр будет сделано много ошибок, и будет повышенный расход материала.Каждый квадратный метр конструкции на схеме должен быть затемнен и четко отображать расположение углов и линий. Детальный план помещения помогает не только произвести точный расход металлопроката, но и позволяет увидеть проблемные места при проведении монтажных работ.

Выполняя монтажные работы и рассчитывая расход материалов, необходимо помнить, что большое количество нарушений установленных правил станет причиной частых аварий системы теплого пола.

Практически в каждом загородном доме обязательно монтируется теплый пол. Перед тем, как создать такой обогрев, рассчитывается необходимая длина трубы.

В каждом таком частном доме работает автономная система отопления. Если планировка помещения позволяет, хозяева такой загородной усадьбы сами устанавливают теплый водяной пол.

Конечно, устройство такого пола можно произвести и в обычной квартире, но эта работа очень трудоемкая. Владельцам и сотрудникам предстоит решить множество проблем.Основная сложность будет заключаться в подключении трубы к существующей системе отопления. Установить дополнительный бойлер в малогабаритной квартире просто невозможно.

От правильности такого расчета зависит количество тепла, которое необходимо подать в комнату, чтобы в ней всегда была комфортная температура. Расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много разных критериев:

Сезон;
Температура воздуха на улице;
Тип помещения;
Количество и размеры окна;
Покрытие по полу.
Утепление стен;
Где находится комната, ниже или на верхних этажах;
Альтернативные источники тепла;
Оргтехника;
Освещение.

Чтобы упростить выполнение такого расчета, берутся средние значения. Если в доме установлено остекление и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт / м2.

Теплые конструкции с небольшой теплоизоляцией постоянно теряют около 70–80 Вт / м2.

Если взять старый дом, резко увеличиваются тепловые потери и приближаются к 100 Вт / м2.

В новых коттеджах, где не делается утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт / м2.

Выбрав примерную стоимость для своего помещения, можно приступать к расчету восполнения теплопотерь.

Как определить оптимальную температуру в помещении

В данном случае особых затруднений нет. Для ориентации вы можете использовать рекомендуемые значения или придумать свои.И обязательно учитывается напольное покрытие.

Пол в жилом помещении должен быть нагрет до 29 градусов. При удалении от внешних стен более полуметра температура пола должна достигать 35 градусов. Если в помещении постоянно повышенная влажность, потребуется нагреть поверхность пола до 33 градусов.

Если в доме укладывается деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.

Ковролин способен сохранять тепло, дает возможность повышать температуру примерно на 4-5 градусов.

Как производится расчет

Расчет труб для теплого пола производится следующим образом. На один квадратный метр поверхности пола требуется 5 метров трубы. Длина шага должна быть равна 20 см. Необходимая сумма рассчитывается по формуле:

L = S / N x 1,1
Площадь — S:
Шаг штабелирования — N;
Запасная труба для создания разворотов — 1.1.

Для большей точности расстояние от коллектора до пола складывается и умножается на два.Пример расчета длины трубы теплого пола:

Площадь помещения 15 квадратных метров. м;
Длина от коллектора до пола — 4 м;
Шаг штабелирования — 0,15 м;
Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.

Расчет длины контура

Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена.Возьмем, к примеру, металлопластиковую трубу 16 дюймов. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Наиболее подходящая длина для такой трубы — 75–80 метров.

Если взять полиэтилен толщиной 18 мм, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба 90–100 метров.

Расход трубы для теплого пола из металлической трубы 20 мм составит 100 — 120 метров.

При выборе трубы необходимо учитывать площадь помещения.Надо сказать, что материал и способ укладки сильно влияют на качество пола и его долговечность. Практика показала, что металлопластиковые трубы будут лучшим материалом для теплой.

Рассчитать количество контуров

При соблюдении всех правил становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, необходимо разделить ее на секции в соотношении 1: 2. Другими словами, ширина секции будет меньше ее длины, ровно вдвое.Для определения количества сайтов необходимо знать следующие параметры:

Шаг 15 см — площадь участка 12 кв. метры;
20 см — 16 кв. метры;
25 см — 20 кв. метры;
30 см — 24 кв. метры

Иногда зону снабжения делают длиннее 15 метров. Мастера советуют эти значения увеличить еще на 2 кв. метр

Можно ли смонтировать теплый пол с другой контурной длиной?

Идеальным вариантом будет теплый пол, где каждая петля имеет одинаковую длину.Это позволит не заниматься дополнительной регулировкой, регулировка баланса не требуется.

Конечно, длина контура может быть одинаковой, но это не всегда выгодно.

Например, объект состоит из нескольких комнат, в которых необходимо установить пол с подогревом. Одна из таких комнат — ванная комната, площадью 4 квадратных метра. метр Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м.К такому размеру, конечно, никто не приспособится, поделив полезную площадь на 4 квадратных метра. метр Такое деление было бы совершенно ненужным. Ведь есть специальная балансировочная арматура, с помощью которой можно уравнять напорные контуры.

Сегодня также можно выполнить расчет по определению максимальной длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.

Мы не будем рассказывать вам, как производятся эти сложные вычисления.Просто при установке теплого пола разброс длины трубопровода отдельного контура принимают в пределах 30-40%.

Кроме того, при необходимости можно «манипулировать» диаметрами труб. Есть возможность изменить шаг укладки, разделить большие площади на несколько средних частей.

Если комната очень большая, нужно ли создавать несколько контуров?

Конечно, теплый пол в таких помещениях лучше разделить на части и установить несколько контуров.

Эта потребность вызвана разными причинами:

Малая длина трубы предотвратит появление «замкнутой петли», когда циркуляция теплоносителя станет невозможной;
Площадь бетонного участка должна быть не более 30 квадратных метров. метров. Длина его сторон должна быть в соотношении 1: 2. Один из концов плиты должен иметь длину менее 8 метров.

Заключение

Изначально главное знать исходные данные своего помещения, а формулы помогут определить, сколько трубы вам нужно на 1м2 теплого пола.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как рассчитать ведомость материалов для системы теплого пола — B-Hive Supplies

Слишком часто в прошлом компании, производящие теплый пол, скрывали технические характеристики систем теплого пола тайной. Дело в том, что довольно просто определить, что именно вам потребуется, если вы будете следовать этим принципам;

Во-первых, нам нужно ответить на несколько вопросов;

Какая конструкция пола? Стяжка, балки, перекрытие?
Новое строительство или ремонт? Если это ремонт, сколько лет имуществу?
Что такое источник тепла? Бойлер, тепловой насос?
Предпочтительное положение коллектора.Это не важно на этапе ценообразования, но может избежать путаницы и любого пересечения трубы на установке.
Сколько потребуется зон нагрева?

Как только мы получим эти ответы, в общем, мы можем указать, какие материалы потребуются.

В качестве примера возьмем новый дом;

Блочно-балочная конструкция, поэтому обычно используется стяжка. В здании будет использоваться тепловой насос в качестве источника тепла, поэтому мы предлагаем установить трубу с шагом 150 мм, чтобы обеспечить более низкие рабочие температуры и более эффективную систему (если используется газовый котел, его можно переместить на расстояние 200 мм. ввиду наличия более высоких температур подачи).

Далее нам нужно решить, сколько зон нагрева требуется. Однокомнатные системы — это всего лишь одна зона, независимо от размера (могут применяться исключения для очень больших коммерческих или многоцелевых жилых помещений). В здании с несколькими комнатами на первом этаже, например, в большом доме, потребуется более одной зоны. Гостиная, столовая, кухня, коридор, туалет и т. Д. Могут контролироваться индивидуально, что обеспечивает больший контроль и более эффективное использование энергии.

Каждая зона должна быть измерена в квадратных метрах.Получив это, мы можем рассчитать необходимое количество трубы. Для центров 150 мм расчет будет м2 x 7,5. Следовательно, для помещения площадью 20 м2 потребуется 150 погонных метров трубы (эта цифра включает дополнительную трубу для обеспечения потока и возврата в коллектор). Важно помнить, что при использовании многослойной трубы диаметром 16 мм длина любой петли в системе не должна превышать 120 погонных метров. В случае помещения площадью 20 м2 вам потребуются 2 порта на коллекторе. Этот процесс следует повторить для каждой комнаты в здании, помня, что не во всех комнатах будет один порт на коллекторе.

Пример расчетов

Sample-B-hive-ufh-calc-sheet pdf

Часто мы видим, что для двух участков в непосредственной близости может потребоваться очень мало трубы. В этом случае прихожая и туалет имеют вместе всего 67,5 м. В таких случаях рассмотрите возможность объединения их в один цикл. Это уменьшит количество портов на коллекторе и количество требуемых термостатов. Здесь мы подчеркнули это, закрасив туалет красным.

На основе этой информации мы можем приступить к созданию нашей ведомости материалов.В этом примере нам потребуется 517,5 метров трубы, 6-канальный коллектор и 4-канальный коллектор. термостаты. Это основа всей системы. Все остальное, что требуется, теперь можно рассчитать.

Обрезка труб

Мы рекомендуем по крайней мере 3no. ‘U’-образные зажимы на погонный метр трубы, если это ваш предпочтительный метод крепления трубы к изоляции. Если вы предпочитаете использовать зажимную планку, мы рекомендуем использовать на 1 линейную планку больше зажимной планки на квадратный метр площади пола. Опытный установщик может использовать комбинацию из двух, чтобы ускорить установку и сэкономить деньги.

Изоляция кромок

Для расчета необходимого количества изоляции кромок мы рекомендуем рассчитывать 1,1 погонных метра изоляции кромок на квадратный метр объекта. В данном случае около 76м.

На коллекторе

Насос и смесительный клапан.

Как мы уже говорили, в этом примере в качестве источника тепла используется тепловой насос. В подобных случаях насос и смесительный клапан часто не требуются. Пожалуйста, проверьте это перед заказом.

Приводы

Если вы указываете систему для одного помещения, приводы не требуются. Однако, как только вы перейдете к многоуровневым или многозонным системам теплого пола, каждое отверстие на коллекторе потребуется для управления потоком теплой воды. Каждый привод будет подключен через центр коммутации к соответствующему комнатному термостату и отключится или закроется в зависимости от требуемой комнатной температуры и любой включенной временной программы.

Что касается самого коллектора, он должен быть укомплектован шаровым краном, крышками для заливки и слива и соединителями для труб.Убедитесь, что ваш поставщик предоставляет все это в комплекте. Не думайте об этом.

Регуляторы температуры

Термостаты

В этом примере мы предположили, что клиенту потребуется 4no. термостаты, так как холл и туалет будут совмещены. На рынке доступно множество опций на передней панели управления. Все, что угодно, от традиционных термостатов с циферблатом до более дорогих интеллектуальных систем с подключением к Интернету. У каждой есть свое место на рынке, просто убедитесь, что вы или ваш клиент можете использовать более продвинутые системы, поскольку некоторые из них сложнее других.

Центры коммутации

Вам потребуется центр коммутации для управления многозонной системой. Это центральная точка управления, которая взаимодействует между термостатом, приводом, насосом (при необходимости) и источником тепла. Расположенный рядом с коллектором, он контролирует всю систему.

Требуется ли конструкция полов с подогревом?

Многие люди устанавливают теплые полы, просто используя свои знания и немного здравого смысла. В конце концов, мы — нация домашних мастеров.Тем не менее, это всегда хорошая идея, особенно если у вас небольшой опыт работы с полами с подогревом или если эта система предназначена для многокомнатных домов. Ситуация на месте может немного запутаться, когда вам нужно подвести трубу к комнатам, находящимся на некотором расстоянии от коллектора, и из них. В проекте также должна быть указана точная длина трубы, расход и мощность системы, что очень удобно. Короче говоря, мы отвечаем, что он вам не нужен, но мы советуем вам это сделать.Ваш поставщик должен быть в состоянии предоставить конструкцию полов с подогревом.

Отметить список необходимых материалов;

Труба

Система клипсов

Edge insualtion

Коллектор

— убедитесь, что ваш поставщик предоставляет все необходимые компоненты.

Насос и смесительный клапан

Приводы

Термостаты

Центр коммутации

Другое — Трубопровод, изоляционная крышка из полиэтилена, Дистанционный датчик для ванных комнат и т. Д.

Итак, у вас есть ряд вопросов, на которые нужно ответить, прежде чем вы создадите свой список. Не торопитесь и дважды проверьте это у своего поставщика, они смогут помочь. Или, если у вас есть какие-либо вопросы, позвоните нам по телефону 01245 490 401.

B-Hive Supplies — это специализированный поставщик систем теплого пола и сантехники, базирующийся в Челмсфорде, Эссекс. www.bhiveunderfloor.co.uk Тел .: 01245 490 401

ПРИМЕЧАНИЕ:

Компания B-Hive признает, что на рынке Великобритании доступно множество различных типов полов с подогревом и что не все поставщики систем применяют одни и те же правила к спецификациям систем UFH.Все разработанные нами системы производятся в соответствии с соответствующими директивами Великобритании, и эта статья основана на этих принципах.

B-Hive также соглашается с тем, что этот пример является лишь одним из любого количества возможных типов системы, необходимых в любой данной ситуации. Все проекты разные, и их следует рассматривать по отдельности.

Если кто-то хочет обсудить что-либо в этой статье, не стесняйтесь комментировать.

Как рассчитать теплопотери для систем теплого пола

Когда дело доходит до достижения удовлетворительного уровня комфорта и эффективности с системами теплого пола, расчеты теплопотерь играют важную роль.Здесь точные цифры не только означают, что эти системы могут быть хорошо спроектированы — они также гарантируют, что они производят оптимальное тепло, несмотря на возникающие тепловые потери.

Хотя эти расчеты практически одинаковы для любого нагревательного устройства, однако системы водяного теплого пола требуют индивидуального подхода к измерению теплопотерь. Хотите знать, как с этим справиться?

Наш блог на этой неделе рассматривает. Продолжайте читать, чтобы узнать!

Установка внутренней температуры для теплого пола

Учитывая эффективность водяных систем теплого пола по сравнению с обычными обогревателями, включая радиаторы, при расчете потерь тепла необходимо учитывать рабочую температуру в помещении.

Это связано с тем, что температура воздуха в помещении с системой подогрева пола будет ниже, чем в помещении, отапливаемом радиатором, без ущерба для уровня комфорта. Это значение находится где-то на 1-2 ° C ниже.

Таким образом, в условиях, когда существует значительная разница между температурой наружного воздуха и средней излучаемой температурой, например, при использовании систем напольного отопления, потери тепла необходимо рассчитывать с использованием рабочей температуры.При этом потери на вентиляцию следует определять исходя из внутренней температуры воздуха.

На основе этого метода расчеты теплопотерь могут снизить на 6–12%. В этом процессе может потребоваться обширное тепловое моделирование обогреваемого помещения, чтобы получить еще более точное указание. Таким образом, гидравлические системы пола оказываются значительно более энергоэффективными и рентабельными по сравнению с другими технологиями отопления, представленными на рынке.

Потери тепла через пол и вниз при водяном напольном отоплении

Когда дело доходит до потерь тепла, характерных для этих типов систем, теплопотери вниз являются значительным фактором.Имеется в виду потеря тепла через пол. Чтобы избежать этого, владельцы недвижимости должны утеплить пол, на котором размещены системы водяного теплого пола. В связи с этим необходимо принять меры для обеспечения того, чтобы потери тепла в этом процессе не превышали 10%.

Здесь также может быть уместно узнать о любых действующих стандартах и нормах изоляции. Они могут относиться ко всем уровням полов, охватывающих цокольные этажи, промежуточные этажи, системы водяного теплого пола или электрические системы полов.

При расчете потерь тепла в помещении необходимо помнить, что по мере того, как тепло перемещается из горячего места в более прохладное, тепло не теряется за пределы труб теплого пола. Таким образом, в расчетах следует исключить любые потери тепла при использовании отопительных труб.

При этом, в случаях, когда пол нагревается лишь частично, необходимо также рассчитать потери тепла через неотапливаемые участки. Кроме того, в процессе расчета теплопотерь на грунт, периметр отапливаемой площади должен считаться равным площади одной трубы за пределами внешних труб системы.

Влияние объема помещения на теплопотери

Еще один фактор, который необходимо учитывать при расчете теплопотерь в системах водяного теплого пола, — это объем помещения.

В этом отношении области с высокими потолками и другие кавернозные пространства имеют тенденцию увеличивать значения потерь тепла, требуя увеличения уровня внутреннего тепла для достижения комфорта. Учитывая, что системы теплого пола основаны на принципе лучистого отопления и считаются высокоэффективными обогревателями, это соображение обычно не представляет проблемы.

Ключевые выносы

Системы теплого пола остаются одними из самых популярных отопительных решений для современных жилых и коммерческих помещений.

Таким образом, для обеспечения беспрецедентного комфорта, эффективности и экономии средств, которые обещают эти системы, расчет потерь тепла играет важную роль в процессе перед установкой. Правильно указав эти числа и значения, владельцы собственности могут гарантировать максимальную отдачу от своей системы — завершив период окупаемости быстрее, чем предполагалось ранее.

Проектирование теплых полов: подробное руководство

Правильная конструкция системы теплого пола имеет важное значение для обеспечения того, чтобы устанавливаемая система была достаточной для обогреваемой площади. Неправильный дизайн может привести к тому, что система отопления будет недостаточно определена, а это означает, что желаемая тепловая мощность в каждой области не будет достигнута.

Исправление ошибок, вызванных ошибкой конструкции, после установки, будет, мягко говоря, дорогостоящим и неудобным.Это подчеркивает важность обеспечения точности конструкции и упрощения установки системы правильного размера на участке.

Конструкция пола

Конструкция пола будет определять, какая система теплого пола лучше всего подходит для проекта, например, Ambiente поставляет различные системы теплого пола для стяжных полов, подвесных полов, плавающих полов, низкопрофильные системы для минимального образования полов при ремонте, специальные системы для конкретных такие требования, как структурные зоны пола или включение акустических слоев в UFH для звукоизоляции, полы с фальшполом и специальные системы для необычных и требовательных требований.

Коллектор

Еще одно соображение на этапе планирования — расположение коллектора теплого пола. Если проект включает несколько помещений, лучше всего разместить коллектор по центру между всеми отапливаемыми помещениями. Мы также рекомендуем подвесить коллектор на расстоянии не менее 250 мм от уровня готового пола, чтобы обеспечить легкий доступ.

Тип трубы

Когда дело доходит до влажного теплого пола, лучше всего использовать трубопровод, специально разработанный для теплого пола.Труба напольного отопления должна быстро и равномерно рассеивать тепло, а не действовать как изолятор, для чего предназначены некоторые водопроводные трубы.

Расстояние между трубками

Обычно расстояние между каждым участком трубы составляет 200 мм. Однако в некоторых случаях это будет варьироваться как от более широкого, так и от более узкого расстояния, в зависимости от потерь тепла в помещении. На потерю тепла отрицательно повлияют большие площади остекления или плохие изоляционные свойства.

Длина петли

Длина каждого контура трубопровода ограничена, т.е. вы не можете просто запустить непрерывный контур! Это необходимо для того, чтобы нагнетаемое давление и температура воды поддерживались по всему змеевику трубопровода. Компания Ambiente разработала все требования к змеевикам трубопроводов и четко изложила их в таблице резки рулонов — это также поможет установщику минимизировать потери и обрезки.

Регулятор отопления / термостат

Важно, чтобы предлагаемые зоны регулирования отопления были учтены при проектировании УФТ, чтобы схема трубопроводов способствовала необходимому зонированию.

Ambiente предлагает множество различных вариантов управления, в том числе Ambiente NeoStat — тонкий и стильный интеллектуальный термостат для теплого пола, которым можно управлять из любого места через приложение NeoApp, которое можно загрузить на любое интеллектуальное устройство.

План помещения

следует учитывать расположение таких приборов, как туалеты или кухонные гарнитуры (если в них хранятся пищевые продукты), поскольку, как правило, трубопровод UFH не должен проходить под ними. Мы также не рекомендуем прокладывать трубопровод UFH под душевыми поддонами, так как это может вызвать запах воды в душевом поддоне.

Напольное покрытие

перед установкой теплого пола обязательно продумайте напольное покрытие, поскольку некоторые напольные покрытия лучше подходят для полов с подогревом, чем другие. Рейтинг сопротивления (обычно измеряемый в «TOG») учитывается при проектировании UFH, чтобы гарантировать, что тепловая мощность по-прежнему будет адекватной с учетом этого сопротивления.

Схема теплого пола, разработанная с использованием программного обеспечения САПР, всегда должна включать в себя схемы расположения труб, расчеты теплопроизводительности, расхода и распределения труб.

Этот проект всегда должен выполняться квалифицированным специалистом по проектированию систем теплого пола, чтобы гарантировать правильность всех расчетов, размещения труб, расстояний между ними, расположения труб, расхода, тепловых потерь и теплопроизводительности. Если какие-либо из этих расчетов неверны, система может работать не так, как должна.

По получении вашего заказа компания Ambiente разработает полный проект САПР для теплого пола.

Что входит?

Таблица вывода

В выходной таблице приведены выходные данные системы, включая расчетную температуру в помещении, температуру подачи, покрытие пола и результирующую тепловую мощность.Затем этот выходной сигнал будет сопоставлен с потерей тепла в помещении, чтобы убедиться, что система соответствует ему.

Схема расположения труб

Мы наносим на график фактическое положение трубопроводов в полу, чтобы показать монтажнику точный шаблон, по которому следует работать.

Расстояние между трубами и расположение

Мы определяем расстояние между трубопроводами для каждой отдельной области, а также предоставляем таблицу распределения, чтобы показать, какие катушки следует использовать для перекрытия каких петель.

Тип системы

Четкая диаграмма в разрезе пола показывает, какая система была спроектирована.

Ambiente использует специальное программное обеспечение САПР для создания фактической схемы трубопроводов, а затем дополнительное специализированное программное обеспечение для выполнения соответствующих расчетов тепловой мощности и т. Д.

Жизненно важно, чтобы UFH Design включал оба этих компонента — достаточно легко нарисовать схему трубопроводов в САПР, но вычисления, подтверждающие это, являются наиболее важной вещью, чтобы убедиться, что система UFH будет делать то, что ей нужно. к!

Важно понимать разницу между Обогреваемой площадью и Общей площадью — разница между этими двумя значениями упоминается, т.е.е. что некоторые помещения нельзя отапливать, как под кухонным гарнитуром.

UFH Design покажет эти две области, рассчитанные отдельно — это помогает в составлении списков отбора материалов — например, вам нужно только поставить некоторые продукты, такие как трубы, для обогреваемой области.

UFH Design также рассчитает общую потребность в трубопроводах UFH и разумно распределяет их на основе размеров змеевиков, которые предлагает поставщик UFH.

Важно, чтобы установщик следил за таблицей резки катушек, которую мы поставляем, чтобы убедиться, что катушки, которые мы поставляем, будут адекватно покрывать установку.

Ambiente всегда допускает небольшой провис на каждой расчетной длине змеевика, чтобы учесть аномалии, которые могут возникнуть на строительной площадке. Например, петлю из труб, возможно, придется установить вокруг кухонного островного блока, который был перемещен или добавлен позже — это небольшое провисание петли даст установщику некоторую гибкость, чтобы немного изменить установку по своему усмотрению.

Ambiente предлагает монтажникам множество ключевых ресурсов для теплого пола, включая руководства по установке UFH, все соответствующие руководства по установке и схемы подключения для управления отоплением, и даже контрольный список для балансировки и ввода в эксплуатацию.

Следуя руководству по установке, тщательно увязывается с проектом UFH — т.е. система будет спроектирована с учетом использования рекомендованной тактики установки

В Ambiente мы понимаем и ценим важность проектирования систем теплого пола и уделяем особое внимание тому, чтобы системы, которые мы проектируем, соответствовали условиям, достаточным для площади, которую вы пытаетесь отапливать.

Наличие собственной проектной группы означает, что мы можем быть гораздо более гибкими на этапе проектирования и можем быстро приспособиться к любым изменениям в планировке и другим требованиям, указанным архитектором, строителем или заказчиком.Мы можем определить приоритетность этих изменений в нашей системе и минимизировать задержки.

Сообщите нам подробности вашего проекта, и один из наших обученных специалистов скоро свяжется с вами. Ключевые детали, которые необходимо предоставить, — это области, которые необходимо отапливать, конструкция пола, предлагаемые напольные покрытия и предлагаемый источник тепла (например, бойлер, солнечная энергия и т. Кроме того, если у вас есть планы этажей, это позволит нам более точно комментировать и цитировать.

Отправьте запрос сегодня!

Рекомендованных статей для вас:

На что следует обратить внимание перед укладкой теплого пола с акустическим слоем?

На что следует обратить внимание перед установкой полов с подогревом?

Эту статью написал Роберт Таффин.

Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Дата последнего пересмотра / обновления: 25.02.2019

Как измерить бытовую систему водяного отопления Btu

Если вы читали эти статьи на протяжении многих лет, вы читали об измерении и расчетах производительности систем принудительного воздушного отопления и охлаждения. В связи с многочисленными недавними запросами читателей Hotmail, похоже, что сейчас самое подходящее время для обсуждения другого теплоносителя — воды.Поскольку зима приближается, давайте посмотрим, как измерить подачу британских тепловых единиц в бытовой системе водяного отопления.

Это будет краткое введение в измерение Btu водяной системы, и если результат будет хорошим, мы можем продолжить добавлять больше основ измерения производительности водной системы.

Формула
Понимание математики — ключ к пониманию того, как Btus перемещаются в системе. Простая формула: доставленных системой БТЕ = 500 x галлонов в минуту x изменение температуры системы .Давайте посмотрим на формулу, чтобы понять, что означает каждая деталь, чтобы лучше ее понять.

Константа BTU в формуле равна 500. Поскольку BTU измеряется в час, 500 получается из одного галлона воды, который весит 8,33 фунта, умноженные на 60 минут за один час (8,33 фунта, умноженные на 60 минут = 500).

Вторая часть формулы, которую иногда труднее всего определить, — это галлоны в минуту или системные галлоны в минуту. Подробнее на эту тему мы поговорим ниже.

Наконец, нам нужно изменение температуры системы.Обратите внимание, что мы говорим об изменении температуры системы, а не об изменении температуры оборудования. Изменение температуры — это эффект Btus, переданного из системы в кондиционируемое пространство. Поэтому, если вы измеряете температуру воды, выходящей из теплообменника, и вычитаете температуру воды, возвращающейся из системы, вы обнаружите изменение температуры системы.

Рассчитать давление насоса и построить график в галлонах в минуту
Для целей этой статьи и поскольку мы рассматриваем только основы, давайте взглянем на расчет давления насоса и построение графика в галлонах в минуту в системе жидкостного отопления.Мы могли бы обсудить гораздо более точные методы, но это только отправная точка. Это начальный тест для начинающих.

Так как нам не нужно заниматься проблемами утечки в воздуховоде, мы будем предполагать, что насос GPM является системным GPM. Для оценки GPM насоса необходимы два бита информации. Первый элемент — это характеристика насоса. Когда насос построен, каждый производитель публикует кривую производительности насоса. У вас должна быть точная кривая производителя, соответствующая установленному насосу, с правильным размером рабочего колеса, числом оборотов в минуту и точным номером модели, иначе ваш тест Btu может отличаться более чем на 50%.Просто введите в Google слова, характеристика насоса, номер модели и название производителя. Самые актуальные характеристики насосов можно найти в Интернете.

Подобно кривой вентилятора, эта таблица графически представляет производительность насоса в определенных полевых условиях.

В идеале давление в насосе измеряется с помощью манометров или устройства для настройки контура. Для ознакомления мы рассчитаем давление насоса по проверенной временем формуле.

Кроме того, при выполнении теста убедитесь, что все клапаны зон открыты и требуют нагрева.Тест производительности системы будет неточным, если одна или несколько зон будут закрыты.

Для расчета давления насоса в простой жилой системе используйте следующую формулу. Давление насоса в футах напора = футы трубы x 1,5 x 0,04.

Во-первых, чтобы найти футы трубы, измерьте общие погонные футы подающей и обратной трубы к самому дальнему отопительному устройству в доме и от него. 1,5 в формуле — это коэффициент, включающий сопротивление трубы потоку (давлению) и падение давления в компонентах системы (змеевиках, плинтусах, радиаторах и избыточной арматуре).0,04 представляет собой типичный коэффициент трения трубы на 100 футов трубы.

Пример: Допустим, в доме есть 90 футов трубы в системе водяного отопления. Формула будет: 90 футов x 1,5 x 0,04 = 5,4 фута головы.

После того, как мы рассчитали давление насоса, мы можем использовать кривую насоса для построения графика насоса в галлонах в минуту. Сначала отметьте расчетное давление насоса на левой стороне кривой насоса, где находятся ноги напора. Во-вторых, постройте прямую линию по горизонтали вправо, пока она не пересечет закругленную линию кривой насоса.В-третьих, нанесите график прямо в нижнюю часть таблицы, чтобы определить количество галлонов в минуту, в котором движется насос.

Теперь вы нашли насос, GPM, и вы на шаг ближе к поиску системы, доставляющей Btu.

Измерение температуры в системе
Для обеспечения полной точности погружной термометр следует погружать в воду. Но я предположил, что у вас, вероятно, нет пробок Пита, чтобы получить доступ к температуре или давлению воды. Поэтому мы измеряем температуру на поверхности трубы, обернутой изоляцией, или с помощью накладного термометра, специально созданного для измерения температуры трубы.

Поскольку мы проверяем производительность системы, а не оборудования, измерьте температуру воды на расстоянии не менее 10 диаметров трубы ниже по потоку от насоса или теплообменника, где вода выходит из оборудования. Считайте и запишите температуру с точностью до 1/10 градуса.

Измерьте температуру возвратной воды, измерив температуру трубы не менее 10 диаметров трубы до того, как труба вернется в оборудование. Следите за тем, чтобы измерения не производились непосредственно над котлом или слишком близко к дымоходу, чтобы не улавливать тепло оборудования при измерении температуры воды.

Вычтите температуру подаваемой воды из температуры обратной воды, чтобы найти изменение температуры системы.

Расчет количества доставленных британских тепловых единиц
Чтобы найти систему, доставленную британскими тепловыми единицами, умножьте константу британских тепловых единиц на 500 x расчетное значение насоса в галлонах в минуту на изменение температуры системы.

Пример: Допустим, вы рассчитываете давление насоса на 8,0 футах напора. Используя кривую насоса, вы строите график и обнаруживаете, что насос Taco 007 перемещается на 8,0 галлона в минуту. Затем вы измеряете температуру системы и обнаруживаете, что температура нагнетания равна 168.2F, а обратное давление — 152,4F. Вы вычитаете, чтобы найти изменение температуры системы на 15.8F. Теперь, когда у вас есть все факты, примените формулу гидронных британских тепловых единиц: 500 x 8,0 галлонов X 15,8 ° = 63 200 британских тепловых единиц.

Приближается ли поставка системы BTU к техническим характеристикам оборудования, или это новый котел мощностью 100 000 британских тепловых единиц, взломанный в испорченной системе трубопроводов 40-летней давности? Возможно, ваш клиент хотел бы, чтобы вы прописали некоторые дополнительные улучшения системы.

Это все, что вам нужно для завершения начального расчета БТЕ для жидкостной системы.Помните, что это всего лишь начальный тест. Существуют гораздо более точные тесты и процедуры, необходимые для повышения точности и точного расчета системы, доставленной в британских тепловых единицах. Но это отличное начало.

К сожалению, нередки случаи, когда производительность гидравлической системы значительно ниже 60% от номинальной мощности оборудования. Вероятно, не стоит обещать клиентам, что их гидронная система идеальна, пока вы не измеряете ее производительность. Предполагать, что система работает с заявленной номинальной мощностью оборудования, — не лучшая идея.

Итак, насколько хорошо работала последняя гидронная система, над которой вы работали? Или насколько плохо это было? Если вы не можете честно ответить на этот вопрос, возможно, вы захотите измерить в следующий раз.

Роб «Док» Фалке служит в отрасли в качестве президента National Comfort Institute, обучающей компании, специализирующейся на измерении, оценке, улучшении и проверке характеристик систем HVAC. Если вы подрядчик или технический специалист по ОВКВ, заинтересованный в процедуре измерения производительности системы водяного отопления, свяжитесь с Доком по адресу robf @ ncihvac.com или позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com для получения бесплатной информации, технических статей и загрузок.

Как рассчитать теплый водяной пол по мощности. Расчет теплого пола

Для большинства загородных домов, коттеджей и домовладений частного сектора одним из удобных и эффективных способов обогрева является теплый пол. Технология оказалась настолько удобной и практичной, что число сторонников этой системы отопления растет с каждым днем.Основная причина такой популярности — простота конструкции, высокая эффективность и не такой сложный монтаж, как кажется на первый взгляд. Правильно сделанный расчет позволит вам добиться не только эффективной работы такой системы отопления для жилых помещений, но и позволит надолго забыть о хлопотах, связанных с эксплуатацией конструкции.

Обладая поверхностными инженерными знаниями и навыками, вы можете использовать для расчетов калькулятор, который все сделает за вас, выдав окончательные технологические параметры.Мы постараемся найти ответ на вопрос, как самостоятельно рассчитать теплый водяной пол для вашей квартиры, дома или ванной, не прибегая к услугам профессионалов. Какие методы для этого используются?

Как рассчитать водяной пол, если у вас не частный дом, а городская квартира в многоэтажном жилом доме? Как сделать такую систему отопления, если вас интересует только сезонное отопление и в ограниченном пространстве? Эти и многие другие вопросы приходится решать горожанам, когда речь идет о реализации желания сделать дома эффективное и качественное отопление.

Начнем с того, что теплый пол принципиально отличается от традиционного метода радиаторного отопления. Тепло в этом случае равномерно распределяется по всему внутреннему пространству помещения, поднимаясь потоками теплого воздуха от пола к потолку. Воздух в помещении прогревается практически равномерно. Такую схему отопления можно использовать как основной вариант отопления или как вспомогательный, вторичный источник тепла в доме.

Например: отопление по схеме «теплый пол» очень важно для ванных комнат, комнат, в которых живут и находятся маленькие дети.

На заметку: разница температуры воздуха у пола и под потолком составляет не более 2-4 0 С. В отапливаемом помещении теплый пол с подогревом нет холодных углов.

Еще на этапе проектирования важное место занимают расчеты вашей системы отопления. Любая ошибка в расчетах чревата бытовыми неудобствами и дополнительными расходами, которые возникнут при устранении технических недостатков.

В чем особенность процедуры расчета.Что лучше, прочтите вручную или воспользуйтесь калькулятором

Технологические расчеты на этапе проектирования не только дадут вам представление о том, как будет вести себя система отопления в действии, но и дадут реальное представление о том, что вы столкнетесь. Можно предварительно рассчитать количество расходных материалов, получить готовую схему отопления. Расчеты производятся вручную или на калькуляторе, которым вы можете пользоваться прямо сейчас.

Если вы в принципе решили, что водяной теплый пол станет вашим основным источником тепла в доме, точность расчетов в этой ситуации должна быть идеальной.Почему?

Дело в том, что этот выбор ставит перед вами множество нюансов, включая подготовку нормативных документов, а также подбор материалов, необходимых для монтажа. Здесь ставки очень высоки. От точности расчетов зависит комфорт и благополучие вашего дома, поэтому проект и все гидравлические и тепловые расчеты лучше доверить специализированной компании.

Второй вариант, когда теплый пол является для вас вспомогательным вариантом, выглядит намного проще и привлекательнее.Вы можете рассчитать эту конструкцию самостоятельно, используя свои знания, советы профессионалов или взяв на вооружение онлайн-калькулятор. При вводе данных для автоматического расчета учитывается множество нюансов. Введите данные об этажности здания, типе и площади жилой площади. Часто требуется другая техническая информация и другие технологические параметры.

На чем основан метод ручного расчета?

Первый и главный аспект, на который нужно обратить внимание: схема вашей системы отопления.Обычно водяной пол представляет собой трубопровод, уложенный особым образом на полу и покрытый сверху стяжкой или штабельной конструкцией, поэтому в большинстве случаев ваша планировка будет выглядеть так:

слой теплоизоляции;
контур отопительной воды;
коллектор;
комплект клапанов, включающий клапаны на входе и выходе, кран подачи водопроводной воды и кран сливной;
фурнитура, крепеж, применяемый при монтаже конструкции.

После того, как вы имеете представление о том, какой должна быть схема теплого водяного пола в вашем доме, учитываются технологические параметры.Сюда должны входить:

площадь отапливаемого помещения;
оптимальная температура в помещении;
степень теплопотерь в жилом помещении;
тип полов.

На заметку: Тем, кто собирается оборудовать свою квартиру тёплым полом, необходимо учитывать второстепенные факторы. Сюда входит степень остекления квартиры, уровень теплоизоляции помещения, толщина стяжки и высота потолков.Без учета этих данных ваша система отопления не будет полностью рассчитана. В дальнейшем уже в процессе обогрева помещения вы можете столкнуться с рядом проблем, которые потребуют от вас дополнительных усилий и затрат, связанных с устранением проблемы.

Здесь уместно отметить следующий аспект. Особое внимание необходимо уделить деревянным полам или напольным покрытиям из паркетной доски. Древесина имеет плохую теплопроводность, в отличие от бетонной стяжки и плитки, поэтому необходимо рассчитывать систему обогрева с удвоенной мощностью.

Как самостоятельно рассчитываются отдельные элементы системы отопления

Для начала представляем вашему вниманию простую и понятную схему — чертеж, на котором показано расположение водяных контуров в жилых помещениях.

Мощность следует рассчитывать с помощью элементарных простых шагов. Схема водонагревательного контура станет основой для последующих расчетов. В планировке обычно указывается расположение оконных и дверных проемов.

Такие схемы выполняются на миллиметровой бумаге, на шкале 10 мм соответствует 0.5 мес.

Важно! Ваша схема водяного контура пригодится вам или другому жителю дома во время капитального ремонта. Отсутствие информации о том, как расположен трубопровод системы отопления, может привести к непреднамеренному разрыву водопровода.

Перед тем, как составить схему расположения трубопровода во всех помещениях, обратите внимание на шаг, с которым будет осуществляться монтаж водяного контура и диаметр трубы.данные будут иметь решающее значение для достижения максимально возможной эффективности вашей системы отопления.

Важно помнить! Эффективная площадь обогрева при использовании теплого пола не должна превышать 20 м 2. В больших помещениях требуется прокладка двух и более водяных контуров, каждый из которых будет иметь отдельный вход и выход. Для большей эффективности системы отопления допустимая длина водяного контура не должна превышать 100 метров.

Для определения полезной отапливаемой площади следует исходить из шага.Обычно применяются следующие соотношения:

с шагом 15 см — полезная площадь не должна превышать 12 квадратных метров. метры;
с шагом 20 см — не более 16 м 2;
с шагом 25 см — не более 20 м 2;
с шагом 30 см позволяет эффективно отапливать помещение площадью 25 м 2.

По мнению специалистов , указанную площадь лучше уменьшить на 1,5-2 квадратных метра.метров, если длина трубы от точки подключения превышает 15 м. Разбивая водяной контур на отдельные участки, постарайтесь сделать их примерно одинаковыми. В крайнем случае допускается превышение длины одного контура над другим на 20-30%, не более.

Как рассчитать шаг водопровода и его длину

Одним из важных элементов при устройстве водяных полов является шаг трубы. Контур водяного отопления прокладывается только исходя из проектных данных и с учетом произведенных расчетов.Здесь действуют четкие правила и нормы:

кромочных зон — шаг 10 см;
В остальных зонах шаг трубы меняется с разницей в 5 см, то есть на 15, 20 и 25 см. Но не более 30 см.

Наибольшие потери тепла происходят в местах расположения окон и дверей. Укладываемая на пол труба должна располагаться на расстоянии 20-25 см от стены. Шаг, который используется для укладки трубы, варьируется в пределах 15-30 см. Заранее определитесь, какая ступень будет лучше в каждом конкретном случае, под рукой может быть только труба.Его диаметр и тип материала являются ключевыми в этом случае.

Для справки: ограничения связаны с особенностью восприятия ступней человека тепла, исходящего от пола. Чем больше шаг трубы, тем больше разница в температуре пола.

Длина водяного контура отопления рассчитывается по простой формуле: L = S / N x 1,1

S — площадь помещения, в котором предполагается прокладка трубопровода;

Н — шаг при установке трубы;

1,1 — это подача труб с учетом оборотов.

После получения результата прибавить к нему 2 метра трубы, необходимой для подключения водяного контура к коллектору, для подключения подачи и возврата.

Например: рассчитываем длину трубы для помещения в 12 м 2. Расстояние от коллектора до теплого пола 7 метров. Шаг. Используемая в этом случае труба — 15 см. В итоге получаем: 12 / 0,15 х 1,1 + (7 х 2) = 102 м.

В конце концов

В заключение можно сказать, что каждый технический нюанс, параметр важен для точности расчетов.Прежде чем приступить к покупке оборудования и расходных материалов, произведите несложные расчеты. Это можно сделать вручную, самостоятельно или с помощью электронного калькулятора.

Вам важно усвоить простую истину, какой тип теплых полов вам нужен, в качестве основной системы отопления или в качестве устройства дополнительного отопления. Учитывайте мощность источника тепла, площадь помещения, необходимые температурные параметры. Все вышеперечисленные данные и другие технологические параметры помогут вам с высокой точностью получить готовые расчетные данные, на которые можно положиться при устройстве теплого пола дома.

Теплый пол — прекрасная возможность для каждого обеспечить уютный микроклимат и тепло в собственном доме. Такая система потребляет минимальное количество электроэнергии, отдавая в комнату необходимое тепло.

При этом легко сочетается с любыми типами напольных покрытий, включая линолеум, ковролин, плитку и ковролин. Система гарантирует надежность, долговечность, влагостойкость, безопасность и простоту монтажа.

Особенности установки

Важным преимуществом конструкции является возможность равномерно распределять теплый воздух по жилой зоне.При этом на общем обогреве помещения можно сэкономить до 12% энергии. При эксплуатации важно учитывать индивидуальные факторы.

Система обогрева должна работать в температурном диапазоне, не превышающем 60 градусов. Если упустить этот момент, возможен материальный ущерб. Сама поверхность водяного пола должна иметь оптимальную температуру для удовлетворения потребностей. Это не только позволит добиться высокого комфорта в эксплуатации, но и гарантирует отсутствие возможных заболеваний ног.Чаще всего это значение достигает 26 градусов.

Для правильной установки необходимо убедиться в правильности расчета следующих параметров:

Помещение для обогрева. Этот параметр определяется климатической зоной, качеством утепления и габаритами помещения.
Расчетная удельная мощность обогрева на каждый квадрат отапливаемой площади.
Покроет ли теплый пол теплый водяной пол?

Перед расчетом потребности в теплопередаче необходимо учесть некоторые моменты.Первоначально необходимо определить максимальную теплопроводность материала, над которым расположены трубы, пленки и кабели, выполняющие роль нагревательных элементов. Эффективность теплопередачи прямо пропорционально закону зависит от тепловой мощности, обратно пропорциональной сопротивлению покрытия.

Все трубы и материалы, которые будут располагаться ниже уровня нагревательного элемента, должны иметь высокую теплоизоляцию. Это исключит возможные потери тепла через покрытия.Если монтаж и расчет произведены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Потребность в тепловой энергии определяется теплоизоляцией и ее качеством. Желательно придерживаться стандартов, гарантирующих высокую производительность и комфорт.

Помните, что если вы выбираете теплый пол, не загромождайте его массивными мебельными конструкциями. Это не принесет должного результата нагревания, а также возможен перегрев и повреждение мебели под воздействием температур.

Расчет потребности в тепле

Расчет потребности индикаторов представлен по следующему алгоритму:

По формуле Q = S / 10. Здесь Q — потребность в тепле в киловаттах, S — площадь помещения, квадратный метр.
На каждый кубический метр помещения требуется 40 Вт тепла.
Крайние этажи требуют 1,2–1,3 дополнительных факторов. Для частных построек — 1,5.
Дополнительно для расчета требуется 100 Вт для каждого стандартного окна, 200 Вт для балконов или дверей.
Необходимо учитывать коэффициенты в зависимости от территориальной зоны и климатической зоны.

При желании можно обратить внимание на слои ограждающих конструкций и их толщину. Это позволит провести более точные расчеты.

Расчет теплоотдачи для пленочного нагревателя

Номинальная мощность в данном случае 150-220 Вт. Нужно понимать, что сам пленочный утеплитель представляет собой слой изолирующей фольги для трубы.Это вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, так как КПД зависит от толщины.

Чтобы установить температуру стандартного или водяного пола в заданном диапазоне, используйте термостаты. Значение обычно не достигает 40 градусов, и после работы необходимо выключить элемент и дать ему время остыть. Отсюда следует, что теплоотдача составляет около 70 Вт на квадратный метр.

Расчет теплопередачи для нагревательного кабеля

Нагревательный кабель имеет удельную теплоотдачу 20-30 Вт на квадратный метр.Расчет количества основан на этапах установки. Дополнительно обратите внимание на следующее:

Шаг варьируется в пределах от 10 до 30 см. Чем он больше, тем более выраженной будет неравномерность нагрева.
Длина кабеля определяется по следующей формуле — L = S / Dx1,1. Здесь S — площадь в квадратных метрах, 1,1 — коэффициент учета изгибов, D — шаг укладки.

Помните, что кабель не будет прокладываться по всей площади.Поэтому нужно определиться со средними показателями, добиваясь максимальной эффективности. Каждый квадратный метр позволяет получить до 120 Вт тепла при сохранении комфортной температуры.

Расчет теплопередачи для водяного теплого пола

В некоторых случаях можно сэкономить при наличии источника тепла. Его можно использовать только в том случае, если цена за каждый киловатт намного ниже стоимости электроэнергии.

В этом случае учтите следующее:

Температура теплоносителя для трубы.Обычно она достигает 50 градусов и превышает температуру поверхности. Таблица поможет определить ваши предпочтительные значения.
Этап укладки водяного пола. С его уменьшением увеличивается количество тепла при переносе стяжки. Здесь необходимо учитывать диаметр трубы.
Температура воздуха. С его уменьшением тепловой поток увеличивается.
Диаметр трубы, по которой движется теплоноситель.

Если шаг составляет 250 миллиметров, каждый квадратный метр позволяет получить 82 Вт.При шаге 150 мм — 101 Вт, а при шаге 100 мм — 117 Вт. В таблице есть все эти данные. В зависимости от этих значений необходимо проектировать теплый водяной пол.

Уютный частный дом — мечта каждого человека. Но как это сделать? Вариантов может быть много: штатная система отопления, кондиционер или модный сегодня теплый пол. Но любой из них требует разработки предварительного проекта.

Если вы решили остановиться на последнем варианте, вам придется сначала рассчитать теплый водяной пол и только потом приступать к его монтажу.Как это сделать, и какие данные требуются, мы выясним вместе.

Правильный расчет

Если вы решили установить такую систему у себя дома, имейте в виду, что для того, чтобы название действительно соответствовало названию, требуются точные числа. Это необходимо, потому что каждый контур пола имеет значительную длину и, следовательно, приличное гидравлическое сопротивление.

Для его успешной работы вам нужно будет установить на каждом этаже небольшой насос или один, но очень мощный для всей системы.

Для правильного выбора нужно учесть:

Количество охлаждающей жидкости
Требуемое давление

При этом, производя расчеты, необходимо учитывать не только метраж, но и другие важные показатели, влияющие на:

Диаметр трубы
Количество отводов и клапанов
Способ монтажа

Есть и другие возможности получить ответ на вопрос, как правильно рассчитать теплый водяной пол.Расчеты производятся с помощью специальных программ. В этом случае гидравлические свойства регулируются в зависимости от параметров под характеристики насоса. Используя этот метод, вы можете управлять различными параметрами системы.

Напольная мощность — пошаговая инструкция

Для того, чтобы результат оправдал ожидания, необходимо перед выполнением монтажа произвести необходимые расчеты. Для этого вам понадобится лист миллиметровой бумаги, карандаш и несколько подсказок.

Итак, расчет мощности теплого водяного пола следует начинать с выполнения плана помещения на бумаге, с расположением окон и дверей в масштабе 1 см = 0,5 м.

Следующим шагом будет расчет шага и диаметра труб. Они выполняются с учетом следующих условий:

Максимальная площадь обогрева не более 20 м², большое помещение делится пополам и на каждую из частей рассчитывается свой контур
Их подключение производится к отдельной ветке
Один круг не может быть больше 100 м

При расчете водяного теплого пола необходимо учитывать, что основными местами теплопотерь являются участки возле окон и дверей.Поэтому труба должна располагаться вдоль окна. Расстояние от стен до трубы не может быть больше 25 см.

Один элемент от другого в цепи может располагаться не более 50 см, на это расстояние влияет диаметр.

Для расчета количества труб необходимо измерить их длину и полученное значение умножить на коэффициент (позволяет перевести размеры чертежа в реальные). К полученной стоимости прибавляется 2 м, необходимые для подключения к стояку.

Следующим шагом является расчет количества субстрата. Для этого нужно знать площадь комнаты, умножив ее ширину на длину.

В случае сложной поверхности эта формула не даст точных результатов. Поскольку используются песок и цемент, их количество необходимо рассчитать. Это будет зависеть от толщины стяжки.

Нюансы в расчетах мощности

Определить все необходимые значения для устройства теплого водяного пола несложно.Однако специалисту в этой области лучше не рисковать и делать все по инструкции, прилагаемой к каждому комплекту.

Но если исходя из площади пола помещения вы решили изменить шаг монтажа для достижения наилучшего температурного режима, то одного этого будет недостаточно. Еще есть такие понятия, как настройка и регулировка, от которых зависит микроклимат в помещении.

Эти показатели даже важнее, чем этап укладки трубы.На них стоит обратить особое внимание, если в доме постоянно проживают дети, чтобы создать комфортный для них температурный режим.

При расчетах учитывается также высота и длина всей конструкции. Первый показатель включает в себя сумму высот всех слоев, а самый мощный будет:

Длина — это метраж всех труб в системе.

При проведении расчетов также учитываются такие аспекты, как пол, на котором расположено помещение, объем его остекления, свойства ограждающих конструкций, тип напольного покрытия, наличие и тип основания.

Для каждого из этих случаев может потребоваться увеличение мощности системы и проведение дополнительных теплотехнических расчетов.

Первичный или вторичный источник тепла

Теплый пол, расчет которого был рассмотрен выше, имеет массу выгодных отличий от традиционных систем отопления. Он нагревает весь воздух, в отличие от устройств, которые вызывают его движение и вызывают конвекционные токи.

Система основана на прокачке горячей воды по трубопроводу, при этом ее максимальный предел составляет 50ºС, и этого вполне достаточно для поддержания комфортного микроклимата в помещении.

Такой обогрев не вызывает ожогов и не сушит воздух, а теплоотдача водяного пола довольно высокая.

Может использоваться как первичный или вторичный источник тепла. Каким оно должно быть, зависит от характеристик помещения и, в первую очередь, от его теплопотерь. Если они незначительны, то можно использовать систему как основную, для больших значений она не оправдает затрат и может использоваться только как

Водяной теплый пол — идеальный вариант для отопления частного дома, дачи или квартиры с автономным отоплением.Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для его создания нужны знания, время и навыки. Как сделать правильный расчет водяного теплого пола, чтобы он действительно прогревался и его можно было использовать как основной источник отопления? Мы собрали для вас подробную информацию по этой теме.

Схема классического теплого водяного пола

При расчете используйте следующие правила:

Длина одного контура не должна превышать 100 метров.Если вам нужно больше трубы в комнате, то разделите ее на два контура.
Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
Обязательно соблюдайте технологию устройства теплого водяного пола. Используйте утеплитель, подкладку, пароизоляцию, стяжку надлежащего качества.
Старайтесь выдерживать расстояние между трубами 200 мм. Это значение принято для средней полосы России, где зимой температура не опускается ниже 200.
С.Если у вас зимы холоднее, то расстояние можно уменьшить до 150 мм, если теплее, увеличьте до 250 мм.
Один контур не должен обогревать более 20 кв.
Присоединение труб под стяжкой не допускается. Детали должны быть составными, чтобы избежать утечки охлаждающей жидкости.

Примечание: если вы живете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вам не обойтись. В таких случаях создаются две системы отопления: одна с радиаторами, работающими на 60-70 градусов, а вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, вы всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Работают коэффициентным методом (эталонный теплый пол). Расчет очень прост — вы задаете размер помещения, желаемую температуру, наличие утеплителя, толщину стяжки и тип настила, а программа выдает вам длину и диаметр трубы, наиболее эффективные. макет и другие важные ценности.

Система теплых полов хороша в том, что считается низкотемпературным. Обычно теплоноситель редко нагревается выше 40 градусов на выходе из котла. Температура на входе в коллектор в этом случае при правильном расчете и установке 35 градусов, а температура поверхности пола примерно 30 градусов. Расчет водяного теплого пола по параметрам:

В жилой зоне (спальня, кабинет, кухня, гостиная) температура поверхности пола не должна превышать 30 градусов.
Возле внешних стен, окон и балконного блока необходимо создать зону повышенного нагрева, в которой температура поверхности будет примерно 35 градусов.
В ванной, санузле, у бассейна и в других влажных помещениях температура должна быть 33 градуса.
Если вы планируете покрыть пол паркетом, то температура поверхности не должна превышать 27 градусов, если виниловой плиткой — 29.

Теплый водяной пол создает идеальный климат в помещении и не сушит воздух

Примечание: зоной повышенного нагрева считается расстояние 50 сантиметров по периметру от внешних стен, а также участки поверхности около выходных дверей и окон.Температура здесь повышается за счет уменьшения шага между трубами.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

Металлопластик. Это недорогой, экологически чистый и надежный вариант, отлично подойдет для частного дома.
Медь. Медные трубы отлично отводят тепло, они не подвержены коррозии, а их средний срок службы составляет около 70 лет. Недостаток таких труб — высокая цена.
Труба нержавеющая (гофрированная). Что-то среднее между металлопластиком и медью. Гофра легко гнется, не ломается и держит форму. Обычно с помощью нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжку, поэтому при укладке используйте сплошные катушки.

Способы укладки труб

Существует три основных способа укладки:

Змея.
Улитка.
Универсальный.

Классическая змеиная кладка для теплого пола

Змея обычно используется в небольших помещениях с небольшими потерями тепла. Труба заносится в комнату, выкладывается в виде вытянутой синусоиды, а затем идет по стене к коллектору. Главный недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце помещения может сильно различаться. Например, при длине трубы 70 метров разница может составлять до 10 градусов.Поэтому змею используют только в небольших помещениях. Изгибая трубу, помните, что нельзя допускать ее поломки (обычный металлопластик выдерживает изгиб до 5 диаметров).

Примечание: если вы кладете змейку, то первое, что нужно сделать, это провести трубы в холодные зоны (вдоль стен, возле окна). Выход можно устроить там, где почти никто не ходит.

Способ укладки улитки более универсален и экономичен

Укладка улиткой практичнее.Такой способ позволяет сэкономить до 15% трубы, при этом перепад температур практически не ощущается. Прокладывать трубу улиткой несколько сложнее. Сначала его укладывают по периметру стен, а затем загибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются одна за другой, поэтому поверхность прогревается равномерно.

Универсальная кладка — это совмещение улитки и змеи в одной комнате.

Препарат для укладки

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольного покрытия.Теперь вам необходимо приобрести:

Котел для отопления.
Насос (в некоторых котлах встроен в систему).
Коллектор для теплого пола (механический или электрический).
Трубы для прокладки (выдерживать температуру до 95 градусов и давление до 10 бар).
Трубы электромонтажные.
Клапаны для котла.
Необходимое количество фитингов для подключения.

Также потребуется песчано-цементная смесь для создания стяжки.

Перед началом работ необходимо подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Залить шпаклевкой все трещины, неровности, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), направив ее на стены. Затем наклеить демпферную ленту толщиной 10-15 мм по периметру комнаты — благодаря стяжке она будет люфтить, расширяясь и сужаясь при изменении температуры. Если сэкономить на ленте, то стяжка лопнет гарантированно. Поверх пленки ставится утеплитель — он используется, чтобы тепло не уходило в землю.

Если теплый пол делается на земле или под ним находится неотапливаемый подвал, то необходимо использовать пенополистирол толщиной 60-100 мм. или 10-сантиметровый слой керамзита.
Если внизу отапливаемое помещение, то достаточно 30-50 мм. слой утеплителя.
Если пол с подогревом используется как дополнение к существующей радиаторной системе, то можно отказаться от фольгированной полиэтиленовой изоляции.

Перед заливкой стяжек труба должна быть надежно прикреплена стяжкой к сетке и заполнена водой под давлением

Поверх утеплителя укладывается световозвращающая облицовка (из фольги), на нее укладывается армирующая сетка, и только потом трубы. Затем всю эту конструкцию заливают стяжкой толщиной 30-50 мм.

Как выбрать бойлер?

Котел подбирается по мощности. Если вы посчитали этажи в программе, то получили значения мощности для каждой комнаты.Сложите их и получите мощность своего будущего котла.

Примечание: мощность котла должна быть на 15 процентов больше мощности пола. Если котел будет работать на 100% нагрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов составляет 24 киловатта. Этого достаточно для обогрева дома площадью до 120 м2.
(при стандартной высоте потолков до 3 метров). Большинство котлов имеют встроенный насос, поэтому приобретать его отдельно не нужно.На входе и выходе котла рекомендуется установить пластиковые запорные краны. Если вдруг придется снимать котел для обслуживания или ремонта, то сливать всю воду из системы необязательно — достаточно просто закрыть вентили.

Как выбрать коллектор?

Коллектор используется для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества петель в вашем полу. Самый простой прибор имеет только механическую запорную арматуру, с помощью которой можно вручную регулировать давление и температуру в ответвлениях.У более продвинутых есть сервоприводы и миксеры — они могут устанавливать температуру с точностью до градуса.

Коллектор устанавливается в специальный бокс, в который включены все трубы. Постарайтесь выбрать для него место так, чтобы он находился в центре дома. Также учтите, что коллектор должен быть выше всех сходящихся к нему труб, иначе система станет воздушной и работать некорректно. Горячая вода из бойлера поступает в нижнюю часть коллектора, горячая вода выходит из верхней части.

Так выглядят два коллектора в ящиках системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в расчете, то воспользуйтесь специальной программой или обратитесь к более опытным товарищам. Но, в общем, это не страшно. Следуйте нашим рекомендациям и все получится!

При планировании водяного теплого пола необходимо детально просчитать все параметры системы.Для этого нужно знать основные приемы и правила. В настоящее время существует ряд специализированных программ, с помощью которых можно правильно оформить теплый водяной пол. Расчет основан на вводе основных данных. Но чтобы убедиться в правильности, нужно знать методику выполнения расчетов.

Расчет теплопотерь в помещении

Работа любой системы отопления направлена на поддержание комфортной температуры в помещении. Поэтому на первом этапе необходимо рассчитать теплопотери помещения (здания).При этом учитывается наличие основной системы отопления.

Правильная методика расчета теплого пола основана на определении теплопотерь через внешние конструкции — стены и окна. Они будут приняты для предварительного расчета. Для этого потребуется значение коэффициента теплопередачи материалов, из которых изготовлены конструкции.

Предположим, что необходимо поддерживать температуру в помещении 25 ° C с учетом минимально возможной температуры на улице — 35 ° C.Наружная стена кирпичная, ее толщина 0,38 м. Тепловые потери рассчитываются по следующей формуле:

q = S * (тв — тн) *

Где q — тепловые потери, Вт

S — площадь отапливаемого помещения, м².

tv tn — температура в помещении и на улице, ° С.

R — коэффициент сопротивления теплопередаче, м² * К / Вт.

Для помещения общим объемом 50 м³ их составит:

q = 50 * (25 — (- 35) * 0.43 = 1290 Вт

При наличии основного радиаторного отопления большая часть этих потерь будет им компенсирована — около 60%. Поэтому для комнаты 20 м² необходимо рассчитывать теплоотдачу теплого пола с минимальным показателем 1290 * 0,4 = 516 Вт. Учитывая среднюю теплоемкость 80 Вт / м², можно рассчитать, что трубы необходимо установить на площади около 6 м² для поддержания необходимой температуры.

Также необходимо знать, что оптимальная температура поверхности теплого пола должна составлять 30 ° С.

Выбираем материал для изготовления труб, их диаметр

Следующий шаг — их диаметр. Чаще всего используются конструкции из сшитого полиэтилена с герметичной защитной оболочкой.

Они имеют хороший показатель теплопроводности, достаточно прочные и гибкие, что немаловажно при установке. Диаметр зависит от расчетной теплоемкости — при максимальном размере будет большая теплоотдача. Однако следует учитывать, что теплоноситель остывает быстрее, чем в трубах меньшего диаметра.На среднюю площадь обогрева одного контура 20 м² можно подобрать трубу сечением 16 мм.

Создание плана укладки труб

После выбора труб нужно составить. На этом этапе можно выбрать один из нескольких вариантов укладки.

Во-первых, вам нужен точный план этажа с расчетными тепловыми потерями. При использовании водяного теплого пола в качестве основной системы отопления следует учитывать все источники потерь тепловой энергии — стены, окна, крышу и пол.Лучше всего использовать специальную программу для расчета теплого водяного пола, в которой должна быть эта функция.

При расчете важно учитывать максимальную производительность для каждой трассы:

Длина не должна превышать 100 м.
Максимальная зона покрытия 20 м².
Оптимальное расстояние между трубами 12 см.

В расчет теплого пола должен быть включен необходимый метраж труб. Это напрямую зависит от этапа установки.Чтобы упростить решение этой проблемы, вы можете использовать данные из таблицы.

Зная основные параметры (требуемая мощность, материал трубы и ее количество), можно переходить к окончательному расчету.

Программы для расчета характеристик

Специфика проектирования водяных полов заключается не только в расчете мощности, количества материалов, но и в учете параметров теплоносителя. К ним относятся расчетная температура воды в обратном трубопроводе, ее расход и гидравлическое давление.

Для получения точных значений лучше всего использовать онлайн-расчет водяного теплого пола. Подобные калькуляторы есть на многих специализированных сайтах. Но чтобы получить верную информацию, нужно знать исходные данные:

Параметры помещения — общая квадратура или объем.
Уровень температуры в помещении, который должна поддерживать система отопления.
Степень нагрева охлаждающей жидкости на входе в распределительный коллектор. В большинстве случаев она не должна превышать 50 ° C.
Температура обратной воды. Требуется для расчета теплопередачи водяного теплого пола. Чем он выше, тем меньше энергии уйдет на нагрев теплоносителя. Наилучший показатель — до 40-50 ° С.
Шаг укладки. Подбирается в зависимости от конфигурации помещения и общей площади нагрева.
Виды покрытия. Обязательно нужно знать, какой декоративный материал будет укладываться поверх цементной стяжки (плитка, ламинат, паркет), толщину защитного слоя бетона.Последнее чаще всего делают до 5 см.
Слой теплоизоляции. Он нужен для максимальной теплоотдачи системы.

Хорошие онлайн-калькуляторы не только показывают технические параметры, но и производят расчет стоимости водяного теплого пола.

Рекомендуется использовать те ресурсы, где дается только количество материала без его стоимости. Таким образом, подставляя собственные значения, можно получить несколько вариантов общей стоимости системы с учетом использования различных материалов.

После того, как был произведен расчет мощности теплого водяного пола, можно переходить к выбору элементов управления — и термостатов.

Элементы управления

Они необходимы для автоматической смены режимов, согласно заданным параметрам. Температура теплого пола контролируется несколькими элементами — смесительным клапаном (двух или трехлетнего), датчиком температуры и внешним термостатом. Их подбирают по рассчитанным параметрам.

Диаметр коллектора должен пропускать определенное количество воды в течение определенного периода времени. Вы также можете использовать специализированные программы для расчета этого показателя.

Как рассчитать мощность теплого пола, имея минимальный опыт проведения подобных работ? Рекомендуется обращаться в специализированные компании, которые помимо вычислительной техники смогут предоставить услуги по установке. Основная проблема онлайн-калькуляторов заключается в относительно большой погрешности, поскольку не учитываются многие внешние факторы.

Только индивидуальный подход к решению этой проблемы позволит создать действительно эффективный теплый водяной пол.

Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Преимущества теплых полов перед радиаторным отоплением

Какие технические параметры определяют при укладке трубопровода

Выбор материала трубопровода

Температура пола в помещениях

Температура теплоносителя

Диаметр трубопровода

Максимальная длина контуров отопления

Тип укладки

Расстояние между трубами теплого пола (шаг укладки)

Расход трубы теплого пола на 1 м

Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура подачи и обратки

Температура в нижнем помещении

Шаг укладки трубы теплого пола

Длина подводящих труб от коллектора

Толщина стяжки над трубой теплого пола

Максимальная температура поверхности пола

Минимальная температура поверхности пола

Средняя температура поверхности пола

Тепловой поток вверх

Тепловой поток вниз

Суммарный тепловой поток

Удельный тепловой поток вверх

Удельный тепловой поток вниз

Суммарный удельный тепловой поток

Расход теплоносителя

Скорость теплоносителя

Перепад давления

Расчет трубы для теплого пола водяного, формула длины трубы

Расчет трубы для теплого пола

Подготовка расчета теплого пола

Составление плана помещения

Расчет длины трубы для теплого пола

Схемы укладки трубы

Змейка последовательная

Змейка параллельная

Улитка — спиральная укладка трубы теплого пола

Формула расчета длины трубы

Пример расчетов длины трубы для теплого пола

Другая формула расчета длины трубы для водяного теплого пола

Пример расчета длины трубы по альтернативной формуле

Тепловой и гидравлический расчет теплого пола.

Слои НАД трубами:

Слои ПОД трубами (начиная от трубы):

расчет требуемой мощности и длины трубы

Как выполнить правильный подсчет

При расчете используйте эти правила:

Рекомендуемая температура

Какую трубу выбрать?

Способы укладки трубы

Подготовка к укладке

Как выбрать котел?

Как выбрать коллектор?

Калькулятор расчета длины трубы для теплого пола

Какие типы труб использовать

Схема укладки труб

На что влияет шаг укладки

Читайте также:

Проект, схема теплого водяного пола. Расчет водяного теплого пола. Новосибирск.

Стоимость проектных работ:

Онлайн-калькулятор водяного теплого пола в зависимости от помещения

Расчет теплого водяного пола с помощью калькулятора онлайн

ошибок новичков — рекомендации профессионалов

Что нужно знать, покупая необходимые строительные материалы?

заключение

Расчет длины теплого пола. Сколько нужно трубы для теплого пола: расчет длины

Расчет труб по формулам

Расчет площади и температуры помещения

Выбор трубы

Способы укладки напольных труб

Определение шага укладки

Окончательный расчет количества труб

Расчет компьютерной программы

Какие трубы можно брать в работу

Есть ли зависимость от способа прокладки, типа труб и длины контура

Оптимальная смесь для пробирок

Рассчитать необходимый расход трубной продукции на м2

Выбор шага укладки
