Столбы электрические деревянные: Прайс-лист: Деревянные опоры ЛЭП

Содержание

Прайс-лист: Деревянные опоры ЛЭП



















Прайс на столбы ЛЭП и связи (деревянные опоры) ГОСТ 9463-88, 20022.0(6)-93, пропитка антисептиком класса ССА –Ултан, Элемсепт
№ п/п Наименование товара Норма загрузки в ед. АВТО (шт.) Цена указана за 1 шт. в руб с НДС, с учетом доставки АВТОтранспортом до объекта в городе:
Санкт-Петербург, Псков, Вел. Новгород, Ухта, Ростов-на-Дону, Новосибирск, Волгоград Тверь, Вологда, Сыктывкар, Смоленск, Ярославль, Курск, Брянск Москва, Рязань, Тула, Тамбов, Орёл, Воронеж, Белгород, Липецк, Омск Саратов, Владимир, Саранск, Кострома, Иваново, Оренбург, Пенза

— опоры с глубиной пропитки 60-80% заболони:

деревянные пропитанные опоры ЛЭП диаметром верхнего среза 16-20 см.:
1.

Опора деревянная пропитанная L= 6,5 м. (0,21 м3)

120 3 575 3 475 3 450 3 400
2.

Опора деревянная пропитанная L= 7,5 м. (0,25 м3)

100 4 303 4 203 4 143 4 093
3.

Опора деревянная пропитанная L= 8,5 м. (0,3 м3)

80-85 4 632 4 532 4 456 4 385
4.

Опора деревянная пропитанная L= 9,5 м. (0,35 м3)

70-75 5 391 5 277 5 177 5 091
5.

Опора деревянная пропитанная L= 11 м. (0,42 м3)

60-65 5 900 5 765 5 650 5 550
6.

Опора деревянная пропитанная L= 12 м. (0,5 м3)

50 8 250 8 090 7 950 7 830
7.

Опора деревянная пропитанная L= 13 м. (0,57 м3)

45 9 260 9 240 9 080 8 950
деревянные пропитанные опоры ЛЭП диаметром верхнего среза 18-20 см.:
8.

Опора деревянная пропитанная L= 9,5 м. (0,385 м3)

65 5 703 5 580 5 473 5 380
9.

Опора деревянная пропитанная L= 11 м. (0,47 м3)

55 6 463 6 318 6 190 6 081
деревянные пропитанные опоры ЛЭП диаметром верхнего среза 20-24 см.:
10.

Опора деревянная пропитанная L= 9,5 м. (0,46 м3)

55 6 513 6 368 6 240 6 131
11.

Опора деревянная пропитанная L= 11 м. (0,57 м3)

45 7 566 7 388 7 233 7 100

Электрические деревянные и железобетонные столбы для дач: цена установки на участке

Большой город или маленькое селение не смогут обойтись без линии электропередач. Она является источником электричества в каждом доме. Совсем недавно столбы для электричества изготавливались только деревянными. Но такие сооружения не очень практичны, так как с течением времени под влиянием атмосферных осадков начинают гнить.

Так выглядит новый деревянный электрически столб

Более длительным сроком эксплуатации отличаются железобетонные столбы. Их прочность намного превышает параметры деревянных конструкций.

Однако даже при таких недостатках деревянные электрические опоры не теряют своей популярности, так как их цена отличается от стоимости бетонных конструкций. В городских условиях такие столбы освещения практически не ставят, их монтируют только в сельской местности.

Вернуться к оглавлению

Материалы

Замена старого деревянного столба

Деревянные столбы берут свое начало от первого строительства ЛЭП. Им на смену пришли столбы освещения, изготавливаемые из других, более надежных материалов: стали, железобетона.

Однако популярность такие столбы освещения не потеряли, они широко применяются и сегодня. Материалом для опоры служит сосна. Она меньше всего подвержена гниению, такая древесина имеет высокую сопротивляемость вредным насекомым. Ее форма отличается правильной геометрией.

Вернуться к оглавлению

Обработка деревянных столбов

Чтобы столбы освещения из дерева могли служить длительное время, на заводах они проходят специальную обработку, столбы покрывают антисептическими составами.

Несколько лет назад базовым составом считался креозот. Для его получения использовалась смола, которую дает каменный уголь.

Так выглядят деревянные столбы обработанные по новой технологии

Прошло время, и от креозота стали отказываться: ученым удалось разработать материалы, дающие больший эффект.

Появились специальные водорастворимые антисептики, в состав которых входят вещества, глубоко проникающие внутрь древесины и не дающие возможность развиваться вредным биологическим организмам.

Подобные столбы освещения производятся только в заводских условиях на специальном вакуумном оборудовании. В результате столб получает отличные технические характеристики и привлекательный внешний вид. Его намного легче транспортировать по сравнению с бетонными и стальными конструкциями. Установка такой деревянной электрической опоры отличается невысокой трудоемкостью.


Вернуться к оглавлению

Стоимость

Надо сказать, что цена таких столбов для электричества, считается самой низкой. Она колеблется в пределах 26 долларов за секцию. Применяют такие столбы только в сельских районах, так как это помогает сэкономить местный бюджет.

Вернуться к оглавлению

Рекомендации по монтажу

Когда устанавливаются современные опоры, необязательно заливать железобетонный фундамент, можно проводить установку непосредственно в грунт. Каждая линия должна начинаться и заканчиваться концевыми опорами. Промежутки заполняют угловыми столбами.

При правильном монтаже деревянная опора будет служить очень долго. Если при установке не была выдержана вертикальность, опора через некоторое время начнет крениться, и со временем просто упадет. При большом расстоянии между столбами начнется провисание проводов. В связи с этим установка опор из любого материала должна выполняться строго по разработанной технологии.

Процесс установки электрического столба

Вернуться к оглавлению

Деревянные опоры и их преимущества

  • В сравнении с бетонными столбами, деревянные опоры намного дешевле;
  • Срок эксплуатации рассчитан на многие десятилетия. Такая опора может простоять около 50 лет;
  • Легкая транспортировка, так как их вес меньше, чем у бетонной опоры;
  • Удобный монтаж;
  • Не подвергаются абразивному износу;
  • Способны переносить любые капризы природы. Им не страшны сильные дожди, большая влажность и атмосферные катаклизмы.

Вернуться к оглавлению

Производство электрических опор

Как уже было сказано выше, материалом для деревянного столба служит сосна. Каждая такая опора обрабатывается особой пропиткой марки ССА+. По сути дела, это средство является сильным антисептиком. В его состав входят:

  • Соли меди;
  • Хром;
  • Мышьяк.

Технологический процесс пропитки выполняется в три шага:

  1. Тщательная сушка.
  2. Под высоким давлением столб пропитывают антисептиком.
  3. Антисептическое средство в вакуумной среде равномерно распределяется по поверхности столба.

Минимальная глубина пропитки должна составлять не менее 22 мм.
Сегодня известно две марки антисептика ССА+:

  • Ултан;
  • Элемсепт.

Деревянная опора, пропитанная такими составами:

  • Не впитывает влагу;
  • Долгое время остается сухой;
  • Не имеет запаха;
  • На древесине не остается следов, после соприкосновения с другими веществами.

Чтобы усилить свойства антисептика, деревянные столбы для электричества подвергают дополнительной сушке. В результате антисептическое средство становится нерастворимым соединением.

Иначе говоря, состав ССА постоянно находится внутри древесины. В результате улучшаются свойства опоры, и она становится:

  • Пожаробезопасной;
  • Устойчивой к природным явлениям.

Кроме этого, значительно увеличивается срок работы деревянных опор.
Технологический процесс изготовления таких конструкций должен полностью соответствовать разработанным строительным нормативам.

Прежде чем готовая продукция отправляется на продажу, проводится несколько испытаний деревянных столбов на выявление существующих дефектов. В случае их обнаружения опоры бракуются и не допускаются к эксплуатации.

Вернуться к оглавлению

Достоинства деревянных ЛЭП

  • Легкий монтаж;
  • Простая транспортировка;
  • Столбы очень редко падают.

Вариант устройства деревянной опоры ЛЭП

Так как древесина отличается большой эластичностью, имеет высокие показатели гибкости, такие электрические опоры отлично работают в районах, где постоянно дуют сильные ветра и провода испытывают высокую ветровую нагрузку.

Такие опоры отличаются большим сроком эксплуатации. Если они хорошо пропитаны качественным антисептиком, то срок использования может достигнуть 50 лет. Кроме того, стоимость изготовления деревянных столбов намного ниже, чем производство их бетонных аналогов.

Вернуться к оглавлению

Столбы для города

Для освещения городских улиц, и сегодня используют деревянные столбы. Они отличаются высокой прочностью и надежностью. Когда проводится их монтаж, учитывается несколько нюансов:

  • Шаг между столбами рассчитывается электриками;
  • Учитывается количество транспорта и движение пешеходов;
  • Принимается во внимание ветровая нагрузка.

Такие деревянные опоры подвергаются проверке:

  • На прочность;
  • Долговечность;
  • Устойчивость.

Вернуться к оглавлению

Железобетонные опоры

Эти столбы в последние годы завоевали большую популярность. Их отличают:

  • Отличные эксплуатационные свойства;
  • Устойчивость к разрушению;
  • Не подвергаются коррозии;
  • Не реагируют на воздействие активных химических веществ;
  • Длительный срок эксплуатации;
  • Пожароустойчивость;
  • Легкое обслуживание.

Железобетонные опоры способны выдержать сильнейшие морозы, им не страшны -55 градусов. Обычно их выпускают прямоугольными и кольцевыми. Для изготовления применяется тяжелый бетон марки В30. Заполнителем становится гранитный щебень, имеющий высокую морозоустойчивость и большую прочность.

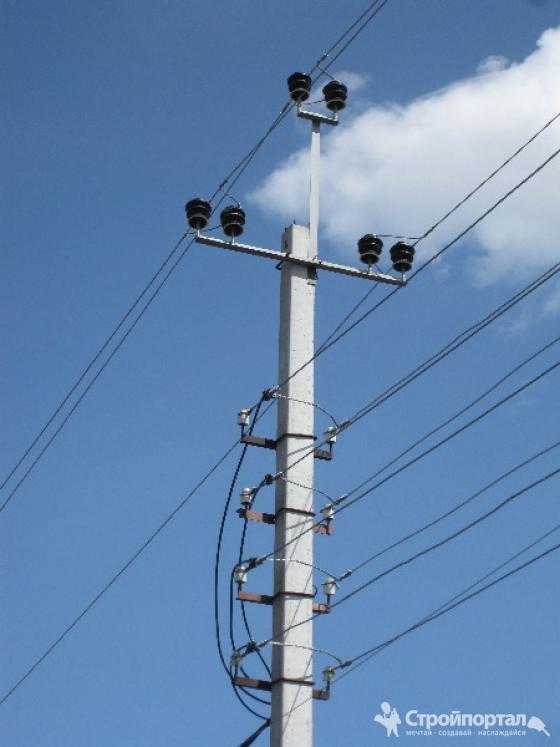

Так выглядят железобетонные ЛЭП

В большинстве случаев применяются железобетонные опоры, оборудованные стальными траверсами с одной стойкой. Там, где ЛЭП имеет большое напряжение, монтируют угловые опоры, которые крепятся анкерными болтами и имеют железобетонные оттяжки.
Вернуться к оглавлению

Особенности

Когда устанавливаются железобетонные конструкции, требуется соблюдать определенные условия:

  • Рассматривается окружающий ландшафт;
  • Рассчитывается ветровая нагрузка;
  • Шаг опор;
  • Плотность транспортного потока.

Когда монтируются опоры, проверяется:

  • прочность;
  • устойчивость;
  • долговечность;
  • безопасность;
  • внешний вид.

Вернуться к оглавлению

Технологический процесс установки столбов

Процесс монтажа столбов ЛЭП

Выбор марки столба зависит от самых разных факторов:

  • Месторасположения;
  • Назначения;
  • Монтажа прокладки;
  • Системы электрооборудования.

Когда выполняется установка железобетонных опор, придерживаются следующего плана:

  • Выполняется разметка территории;
  • Бурятся ямы;
  • Монтируются столбы, для чего используется тяжелая техника;
  • Делается проводка электрических проводов.

Вернуться к оглавлению

Монтаж опор

В пробуренные ямы манипулятором устанавливаются железобетонные электрические столбы. Очень важно, чтобы на опорах не было никаких повреждений.

При помощи строительного уровня проверяется вертикальность установки. Основание столба заливается бетонным раствором высокого качества.

Для большей устойчивости монтажники устанавливают дополнительные металлические подпорки.

После установки столбов, полного высыхания бетона, проводится монтаж металлоконструкций. Закрепляются специальные хомуты, оборудованные штырями, на которых будут фиксироваться изоляторы. Смонтированные траверсы необходимы только для того, чтобы закрепить провода, через них не проходит электрический ток. Их конструкция имеет самые разные размеры и формы. Все зависит от числа проводов, которые необходимо присоединить.


Каждая траверса имеет антикоррозионную защиту, ее укрепляют дополнительной крышкой, которая предохраняет от атмосферных явлений. Завершающим шагом становится крепление электрических проводов. Все вышеописанные работы можно выполнять только после получения специального допуска, разрешающего выполнять такие работы.

Деревянные опоры ЛЭП пропитанные — характеристики, срок службы деревянных столбов ЛЭП | СтройМонтажБур

Деревянные пропитанные опоры воздушных линий электропередач имеют широкое применение при строительстве ВЛ 0.4 кВ. Прочно занимают свою нишу благодаря своей легкости и простоте в установке.

Преимущества деревянных опор ЛЭП

Деревянные опоры изготавливаются из сосны I, II, III сорта или лиственницы и обладают следующими достоинствами:

  • ⇒ Высокая степень изоляции;
  • ⇒ Отличные диэлектрические показатели;
  • ⇒ Огнеупорные свойства, благодаря использованию специальных пропиток;
  • ⇒ Простота обслуживания;
  • ⇒ Дерево обладает хорошим показателями на сжатие и изгиб, а также сопротивлением разрыву;
  • ⇒Установка деревянного столба позволяет не бояться при строительстве электрических линий передачи сильного ветра или наледи;
  • ⇒ Высокие электроизоляционные свойства древесины позволяют использовать меньшее количество изоляторов.

Деревянные столбы, пропитанные антисептиком, способны выдерживать ураганный ветер, обледенение, высокую температуру и обильные атмосферные осадки.

При соответствующей обработке (обработка особыми пропитками на основе креозота) стойки из дерева для ЛЭП могут прослужить 40-45 лет без потери эксплуатационных качеств и свойств (без соответствующей обработки сосновые опоры могут прослужить всего 7-9 лет, а лиственничные опоры 20-25 лет).

Очень важным преимуществом является тот факт, что при эксплуатации деревянных опор отсутствует «эффект домино». Благодаря своей легкости и природной гибкости материала при поломке деревянный электрический столб не затрагивает рядом стоящие, а ложится на провода.

Они могут использоваться при температуре ниже -50 градусов, не теряя своих свойств, а также в районах с повышенной сейсмичностью (до 9 баллов).

Характеристики деревянных столбов ЛЭП

При производстве деревянных пропитанных опор учитываются следующие факторы:

  • ⇒ Минимальный диаметр бревен составляет 16-22 см;
  • ⇒ От номинальной длины отклонение бревен не превышает 0,3-0,1 м.;
  • ⇒ Бревна не содержат сучков и не подвержены табачной гнили;
  • ⇒ В древесине первого сорта не допускаются червоточины, а при использовании 2-го сорта червоточина составляет не более 5 шт. на 1 метр длины в среднем.

Деревянные стойки опор ЛЭП могут отличаться диаметром комля, диаметром вершины, кривизной и длиной. Стандартная длина опор — 9,5, 11 и 13 м.

Изготавливая их, используют только комлевую часть ствола; производятся по ГОСТ 9363-88, а основными габаритными размерами являются верхний и нижний диаметры торцов, которые соотносятся с типом опоры и номинальной длиной.

Деревянные столбы электрические иногда комплектуются пластиковой крышкой, предназначенной для защиты торцов изделий от атмосферных осадков.

Похожие статьи:

Установка деревянной опоры своими силами

Вступление

По правилам, нельзя самовольно установить электрическую опору (столб) на своём участке. Установить, конечно, можно, для развлечения, но для устройства электрического отвода к дому нет.

Обычно работы по установке опоры на своём участке проводят в теплый период. Но нет никаких ограничений сделать эту работу зимой.  При работе зимой помогут хорошие зимние рабочие костюмы и наличие теплого помещения. Стоит отметить, что большинство монтажных организаций не ведут работы в периоды сильных дождей, а сухое лето и зима это нормальное время для работ.

Установка деревянной опоры по проекту

Для установки опоры нужно подать заявление в электроснабжающую организацию на установку. Связано это с определением места под установку опоры, которое нормируется документами. Важно отметить, что проект установки опоры и саму установку оплачивает владелец дома.

При получении согласия, вам сделают проект технического присоединения, где укажут детали технических работ и необходимые материалы.

Выбор опоры

Опоры или попросту столбы линий электропередачи, различаются по материалу и назначению. В большинстве случаев выбор вида опоры по материалу зависит от желаний собственника, выбор типа опоры зависит от особенностей расположения дома по отношению к линии электропередач. По типам опоры различаются на промежуточные, анкерные, угловые и т.п. О марках опор в статье Как правильно выбрать деревянную опору линии электропередач до 0,4 кВ.

По материалу выбор из деревянных и бетонных опор. Металлические опоры для линий менее 35 кВ обычно не используются.

Тип опоры выбирается по расположению ввода в дом по отношению к линии электропередач. Например, если опора может встать на прямой линии от столба отвода до дома, то подойдет промежуточная опора, типа ПД (промежуточная деревянная). Если линия от трассы до дома получается с углом, опору стоит выбрать УПД (угловая промежуточная деревянная). Всё это должно быть в проекте.

По сути, тип опор, указанный выше, имеет значение для выбора линейной арматуры. Стандартная деревянная опора любого типа, маркируется С1 (толщина верхушки 18 см) и С2 (толщина верхушки 22 см). Длина столбов из дерева 9,5 метров. Обычно используется сосна, столб пропитан антисептиком и подробно о них я писал в статье тут.

Стоит вспомнить, правила по устройству отвода, которые подробно описаны в ПУЭ. О них тоже есть отдельная статья Воздушный ввод электропитания в деревянный дом,  касающаяся отступа от деревьев, соседних домов и т.п.

Установка деревянной опоры своими силами

На самом деле, ручная установка опоры не такая редкость, как может показаться. И причина выбора ручной установки против механической, не только в желании сэкономить. Техника, используемая для установки опор, просто может не подъехать к месту установки.

Поэтому установка деревянной опоры своими силами или ручная установка не редкость. Кстати бригады проводят ручную установку опор нередко. Вот, что они пишут о предстоящих работах в сметах:

  • Уст-ка деревянной вертикальной опоры
  • Уст-ка деревянного укоса (если нужно)
  • Уст-ка узлов крепления (У1 -У3) (если нужно)
  • Разгрузка опоры из дерева.

Практическая установка деревянной опоры на участке

Данный вид работ проводится с использованием приспособлений:

  • Багор: деревянный или металлический шест более метра в длину, с наконечником в виде шипа и загнутого крюка. Нужен для подпорки и толкания опоры в направлении подъёма. Используется  в видео к статье.
  • Ухват: Рогатина, чаще металлическая, закрепленная на длинной палке. Нужен для подпорки и толкания опоры в направлении подъёма.
  • Расчалки монтажные: Тонкие троса (канаты, веревки) для временного закрепления строительной конструкции. Расчалки оттягиваются в разных направлениях для закрепления конструкции тяжением. Нужны для осуществления подъема и последующего удержания опоры до засыпки траншеи.
  • Стропы: Канаты, ленты, веревки, предназначенные для поднимания грузов. Нужны для подъема опоры.
  • Помосты: Приспособления для работы на небольшой высоте. Могут использоваться для наклона опоры в траншеи.
  • Другие приспособления, например лебедки для снижения количества людей задействованных в подъеме.

Технику установки опоры можно описать так:

Этап 1. Подготовка

  • По проекту определяется место установки опоры;
  • Расчищается трасса от опоры ответвления ВЛИ до опоры участка и от опоры участка до дома;
  • Опора покупается, привозится и подносится к месту установки;
  • Так как опора устанавливается вручную, то подъезд для техники обеспечивать не нужно.

Этап 2. Траншея

Этап 3. Приподнимание опоры

  • С помощью веревок (строп) делается три-четыре растяжки (расчалки). Они крепятся к вершине или почти вершине опоры. Одна по линии подъема, две-три другие в стороны. Центральная растяжка будет основной, две другие растяжки поддерживающие.
  • Для ручного подъёма траншеи понадобятся люди. Опора укладывается по сделанному уклону траншеи, упираясь комелем в дно траншеи;
  • На этом этапе опору нужно поднять на некую высоту и опереть почти серединой, на приспособление в виде треноги.

Установка деревянной опоры начало.

Этап 4. Основной подъём

  • Верхушка опоры, поднята на некоторую высоту. Далее опора тянется за центральную растяжку, одновременно опора поднимается парными баграми и/или ухватом снизу за вершину и на 1/3 от вершины.
  • Подъём осуществляется этапами с перехватом багров до вертикального положения поры.
  • В строго вертикальном положении опора временно фиксируется растяжками, ранее закрепленными за вершину. Можно фиксировать столб распорками и укосами.
  • Траншея опоры засыпается землей, без мусора и трамбуется. Вокруг опоры делается насыпь (холм) диаметром от 1000 мм.

Этап 5. Заземление

Если система электроснабжения с PEN проводом нужно повторное заземление на опоре. Так как опора деревянная, то заранее на опоре монтируется проволока катанка 6-8 мм. Она будет служить заземляющим проводником для повторного заземления. Для заземления рядом со столбом вбивается металлический штырь на глубину 1000-1500 мм. Проволока заземления приваривается к штырю заземления.

Видео установка деревянной опоры своими силами

Видео установка деревянной опоры, как устанавливают деревянные опоры в Америке. Неплохая техника грубой физической силы.

Еще статьи

Железобетонная и деревянная опора ЛЭП монтаж и требования

Для электрификации небольших населенных пунктов, расположенных в сельской местности, применяются линии электропередач малой мощности. Монтаж абонентских опор ЛЭП для проведения в такие места осуществляется согласно правилам устройства электроустановок (ПУЭ) от 2003 года. Это достаточно объемный документ, так что давайте уделим внимание основным техническим моментам.

Общие требования к опора ЛЭП

Столб под электричество должен иметь высоту не менее шести метров, если линия электропередач пересекает проезжую часть, и не менее трех с половиной метров, если не пересекает.  Расстояние между двумя соседними проводами при высоте столба ниже шести метров составляет десять сантиметров, если высота столба составляет шесть метров и более – то пятнадцать сантиметров. Минимальное сечение провода зависит от выбранного материала.

Запрещается устанавливать столбы и любые другие элементы ЛЭП в непосредственной близости от жилых и нежилых строений, минимально допустимое расстояние составляет полтора метра. Монтаж абонентских опор ЛЭП должен происходить с таким учетом, чтобы они не мешали проезду автотранспорта и движению пешеходов.  Если есть вероятность наезда автомобиля на опору, столб в таком месте оснащается отбойной тумбой.

Ответвление от опоры к частному дому обязательно должно быть заизолировано. Высота ответвления должна составлять 2,75 м и более, длина такого провода не должна превышать 25 м. Ввод электрического провода в дом происходит под определенным углом, а также обязательно изолируется от попадания воды.

Для подсоединения двух электропроводов друг к другу используются зажимы или сварка. Подключение частных домов и поселков к линиям электропередач самостоятельно запрещается, для этой цели необходимо вызывать специалистов-электриков от владельца сети.

Требования к опорам ЛЭП

А теперь рассмотрим подробнее, каким требованиям должен соответствовать столб под электричество. Он может быть деревянным, металлическим железобетонным или смешанным: деревянная опора на бетонном основании. На практике чаще всего происходит монтаж абонентских опор ЛЭП из дерева, так как это самый бюджетный и доступный материал.

Согласно требованиям ПУЭ, конструкция должна нести только огнеупорные элементы, которые способны выдержать воздействие открытого пламени в течение пятнадцати минут. А как же тогда часто встречающиеся деревянные столбы? Все просто, перед установкой древесину пропитывают специальным составом для придания огнеупорности. В качестве изоляторов используются стеклянные и фарфоровые элементы.

Каждый столб под электричество должен быть пронумерован на высоте двух с половиной или трех метров. В этом месте обязательно должен быть указан порядковый номер конкретной опоры, телефон владельца данной ЛЭП и ширина охранной зоны вокруг конструкции. Опоры также принято окрашивать для защиты их от коррозии, вызванной атмосферными осадками.

Деревянные опоры

Диаметр деревянного столба должен составлять не менее 14 см для линии электропередач и не менее 12 см для опоры, передающей электричество к частному дому. Деревянные столбы, если они не изготовлены из лиственницы, обязательно подлежат обработке антисептиком для защиты от гниения (лиственница устойчива сама по себе). Уровень заглубления опор, как ни странно, Правилами не регламентируется, обычно это решение принимается на месте в зависимости от типа почвы.

деревянная опора лэп

Железобетонные опоры

Железобетонные опоры являются вторыми по популярности после деревянных, в населенных пунктах вблизи от крупных городов они даже более распространены. Чаще всего железобетонные столбы под электричество имеют А-образную форму (опора с подкосом) и обладают прямоугольным сечением. Внутри опоры предусмотрен заземляющий спуск для электропровода.

жб опора лэп

Изготавливаются эти железобетонные изделия на заводах методом вибрирования, на монтаж абонентских опор ЛЭП они попадают в уже готовом для установки виде.  Также существуют разновидности опор с круглым или овальным сечением, они изготавливаются методом центробежного уплотнения бетона в центрифуге. Нижняя часть железобетонных опор зачастую окрашивается в белый цвет.

ООО «Электросити» предлагает Вам, приобрести готовые комплекты для самостоятельного монтажа щита учета или заказать электромонтаж «под ключ». При заказе электромонтажа вы получаете официальную гарантию на приемку и на используемые материалы. Звоните и заказывайте: +7(495) 409−60−23 или пишите нам на почту [email protected]

Установка столбов под электричество на даче

Без электричества в настоящее время сложно наладить нормальную жизнедеятельность в доме или на даче, поэтому, перед продажей или после покупки участка под ИЖС на него сразу заводят электрические провода. К общей линии электропередач подцепляют кабель и выводят его на опору на участке. Но прежде, чем приступать к протяжке, необходимо этот самый столб установить.

Какие бывают столбы

На сегодняшний день используют 3 вида опор:

  • Деревянные;
  • Железобетонные;
  • Металлические.

Какой из них рационально выбрать?

Деревянный

Столбы из дерева раньше устанавливались повсеместно, на сегодняшний день они находят применение преимущественно в частном строительстве. Конструкции могут быть:

  • Цельнодеревянные. Перед установкой бревно пропитывают антисептиками и противопожарными составами. Опору из дерева можно использовать на сухих грунтах в незаболоченной местности.
  • Деревянный столб с железобетонным основанием – оптимальный выбор для опоры под линию электропередач. Бетонная балка, к которой привязывается опора, заглубляется в грунт, дерево вообще не соприкасается с неблагоприятной средой.

Преимущества деревянных опор – их невысокая стоимость. Установку электрического столба на даче можно осуществить своими силами без применения специальной техники.

Железобетонный

Конструкции из железобетона значительно дороже деревянных, но и служат они практически неограниченное количество времени. Бетонные столбы без арматурного каркаса внутри стоят дешевле, но в виду своей хрупкости требуют установки дополнительных опор. Для монтажа опоры из бетона или железобетона необходимо заказать подъемную технику – изделия довольно тяжелые и вручную придать им вертикальное положение не получится.

Металлические столбы

Электрический столб на участке может быть сделан из металлических сплавов, покрытых слоем цинка, защищающего металл от коррозии. Переживать за токопередачу не стоит – опоры не проводят электричество, они заземлены и риск получения электроудара нулевой.

Выбор столба следует осуществлять, исходя из потребностей и материальных возможностей владельца участка.

Требования к линии электропередач до 1 кВ

В частный дом или на дачу заводят кабели с максимальным напряжением не более 1 кВ. При проектировании и строительстве линии с напряжением менее 1 кВ необходимо соблюдать нормативные расстояния от опор до хозяйственных объектов.

  1. Расстояние между столбами линии не должно превышать 50 метров, минимальная дистанция между магистральными опорами определяется, исходя из расчета ветровой нагрузки, степени натяжения кабельной линии и сечения рабочего провода. При этом, расстояние от магистральной опоры до стены дома не должно быть больше 25 метров. Если пролет большой, требуется установка дополнительных опор.
  2. Расстояние от электрического столба до столба распределительного не нормируется строго, оно определяется планом местности и расположением точек потребителей, других опор. Важно, чтобы провис провода до проезжей части был менее 6 метров, что обеспечит сохранность всей линии при проезде большегрузов и спецтехники. Провисание кабеля над пешеходной дорожкой не должно быть ниже 3,5 метров.
  3. Частый вопрос, с которым сталкиваются застройщики – каким должно быть расстояние от электрического столба до забора. Согласно нормативам, дистанция между опорой и ограждением участка должно быть не менее 1 метра. Этой величины достаточно для удобной установки конструкции и доступа для обслуживания сетей специалистами. Причем, не важно, с какой стороны забора установлен столб – с уличной или на территории участка, энергетики всегда должны смочь самостоятельно добраться до столба и кабеля, опора на частных владениях не принадлежит хозяину земли и перемещать ее без ведома надзорных органов он не имеет права.
  4. Расстояние от дома до электрического столба для линии менее 1 кВ по нормативу не должно быть меньше 2 метров. Также следует соблюдать высоту ввода кабеля в дом для линии ЛЭП – не ниже 2,75 метров.

Как установить столб для линии электропередач

Чтобы самостоятельно установить столбы для электропроводов, необходимо придерживаться плана действий:

  • Составление плана согласно нормативам. На нем необходимо обозначить расстояния между опорами, элементами благоустройства, посчитать величину провиса. Этот план нужно согласовать с надзорными органами и соседями по участку.
  • Подготовка места и бурение скважин. В точке расположения столба убирают дёрн и корни деревьев. Для бурения можно пригласить спецтехнику или воспользоваться садовым буром (в зависимости от типа грунта и диаметра опоры). Глубина бурения должна быть ниже уровня промерзания грунта в регионе на 0,3-0,5 метров.
  • На дно засыпают щебень послойно с песком на высоту до 20-30 см. Эта подушка предотвратит выталкивание конструкции при расширении грунтов.
  • В яму устанавливают столб вручную (деревянный) или с помощью подъемной техники (железобетон, бетон). Важно выровнять вертикальность до фиксации опоры в грунте.
  • Чтобы опора не завалилась, ее обвязывают арматурными прутьями или готовой сеткой, фиксируя ее к грунту.
  • Заливают бетонный раствор в яму и оставляют застывать. Убирать подпорки можно уже на 5-7 день.

Аналогичным образом осуществляется установка металлических опор для линий электропередач и деревянных столбов с бетонным основанием.

После окончания работ можно приступать к монтажу линии электропровода.

Установка электрической столба (опоры) на дачном участке


Автор Alexey На чтение 7 мин. Просмотров 381 Опубликовано
Обновлено

Если возникла необходимость установки электрической опоры у себя на даче или на частном участке, необходимо для начала обратиться в электроснабжающую организацию  (МРСК-Россети) и подать заявление на установку.

При согласии организации, для вас составят технический проект (техническое присоединение), в котором прописываются все детали по техническим мероприятиям, заплатив при этом определенную сумму на проект и установку. При крайних случаях можно установить опору ЛЭП самому об этом ниже.

Технические характеристики опор

Если вы собираетесь устанавливать электрический столб , то данный выбор сводиться к трем вариантам, а точнее к двум :

  • установка деревянной опоры предварительно пропитанной антисептиком, т. е. специальным составом против загнивания;
  • Установка железобетонной опоры, более долговечный вариант, но дороже;
  • Установка металлической опоры, такие конструкции применяются на напряжение 35 кВ и выше, поэтому такой вариант отпадает.

Пропитанные антисептиком деревянные опорыЖ/б стойки

Конечно, наиболее выгодный вариант это дерево, он более дешевый и при пропитке антигнилостным составом, опора вам прослужит 15—25 лет, а то и более. Обычно деревянные опоры без пропитки служат от 5 до 15 лет максимум, изготавливаются из сосны, лиственницы, реже ели.

Размеры ж/б опоры

Стандартная длина деревянных опор составляет 9—9,5 метров для ЛЭП -0,4 кВ и 11—11,5 метров для ЛЭП 6—10 кВ. Если вариант деревянных опор вас не устраивает тогда можно взять ж/б опоры, они долговечны, имеют защиту от загнивания, под действием осадков и внешней окружающей среды. Длины опор – ЛЭП 0,4 кВ 9,5 м, и 11 м для ЛЭП 6–10 кВ.

Характеристики деревянных опор

п/п Параметры Значение
1 Материал древесины сосна
2 Сорт древесины по ГОСТ 9463—88 1—2
3 Длина стойки, м 9,5
4 Диаметр стойки в верхнем торце, мм, не менее 160
5 Диаметр стойки в нижнем торце, мм, не менее 225
6 Максимальный изгибающий момент
(до разрушения), кН*м, не менее
70
7 Пропитка автоклавно-диффузионная в соответствии
с ГОСТ 20022. 6—93
вакуум – давление
– вакуум
8 Тип пропиточного состава водорастворимый
антисептик группы
ССА ,ХМ
9 Содержание пропиточного состава, кг/м3, не менее 8
10 Глубина проникновения пропиточного состава
в ГОСТ 20022.0—93, не менее
85% толщины слоя
заболони

Опора ж/б обозначается как СВ-95—3 или СВ-110—3 расшифровывается :

  • СВ — стойка вибрированная;
  • 95,110- длина опоры в дециметрах;
  • 3 — расчетный изгибающий момент, тс*м.

Требования к воздушной линии напряжением до 1 кВ

Есть определенные требования при установке опоры и запитывании домов проводами, устанавливать необходимо руководствуясь ПУЭ, нормами и правилами ,к таким относятся:

  • При подвеске неизолированных проводов расстояние от провода до балконов и окон не менее 1,5 м;
  • Высота провода над проезжей частью в максимальном её провисе должно составлять не менее 6 метров, над другими объектами и не проезжей частью не менее 3,5м;
  • Расстояние между проводами должно составлять минимум 10 см, если провис провода более 6 метров расстояние между проводами -15 см;
  • Высота изоляторов ввода в дом должна составлять не менее 2,75м;
  •  на опорах могут быть изоляторы, которые должны быть выполнены из фарфора или стекла;
  • расстояние от токопровода до неизолированных проводов до 1 кВ составляет не менее 1 метра, при прокладке изолированным проводов СИП расстояние не нормируетс;
  • деревянная опора должна быть пропитана антигнилостным составом.

Необходимая высота проводов над проезжей частью и тротуарами

Технология установки опоры на участке  деревянной опоры:

Опора может устанавливаться без пасынка, тогда низ опоры должен быть  пропитан битумом на расстояние 10 см выше установленной опоры в земле. Деревянная опора может быть скреплена или соединена с ж/б пасынком, или деревянным пасынком (пропитанным антисептиком), с помощью специальной проволоки – катанки 6,5 мм ст. (она мягкая и легко гнется).
Катанка 6,5 ст

Место крепления катанки пасынка к стойке называется проволочным бандажом,  количество проволок в бандаже от 6 до 8. Укрепляется  катанка на пасынке скручиванием с помощью ломика , с применением «болотки» — кувалды.

У Вас должно получиться два проволочных бандажа как показано на рисунке ниже. Все пасынки ж/б или дерево, выполняются для увеличения срока службы опоры. А также расстояние между опорами ЛЭП-0,4 кВ 35-40 м.

Сопряжение пасынка к опоре на напряжение 0,4 – 10 кВ 1-опора,2-бандаж,3-пасынок,4-шайба бандажная, 5 – болт стяжной, 6- хомут металлический,7 – гайка крепления,8 — планка

 Рисунок а) Крепление пасынка к опоре с помощью проволочного бандажа как описывалось выше, б) Крепление пасынка к опоре с помощью проволочного бандажа и стяжным болтом с шайбой, в) крепление пасынка к опоре с помощью металлического хомута и гаек. Тут ничего сложного нет  берется два хомута устанавливается на необходимые расстояния друг от друга и скрепляется с помощью гаек.

В качестве приставок может использоваться дерево длинной 4,5 м или железобетонные пасынки марки ПТ длинной 3,5—6 м в зависимости от длины стойки и напряжения питающей линий.

Подключение электричества к дому

Подключение дома от центральной линии промежуточной опоры к ответвительной — может осуществляться несколькими способами:

  • Подключение дома голым алюминиевым проводом;
  • Подключение дома с помощью кабеля;
  • Подключение дома с помощью провода СИП.

При подключении здания с помощью первого варианта можно осуществить вкручиванием изоляторов в тело опоры в шахматном порядке при этом необходимый материал: крюки КН-18(крюк низковольтный), изолятор ТФ-20 (фарфоровый изолятор) и колпачок К-5.

Изолятор ТФ — 20Крюк КН-18

Отверстие высверливается диаметром 18 мм (буром) и вкручивается крюк КН-18 сверху забивается колпачок(молотком) и накручивается изолятор, расстояние между изоляторами в таком случае  не менее 0,4 м. Также можно осуществить подключение с помощью траверсы металлической.

Расстояние между изоляторами минимум 15 см, установка изоляторов производиться аналогично, крепятся провода к изоляторам и к изоляторам на вводе в дом.

Внешний вид вязки алюминиевой

Если производиться подключение дома голым проводом, то необходимо закрепить к дому траверсы с изоляторами или закрутить крюки с изоляторами в тело деревянного дома, соответственно количество проводов и изоляторов  выбирается от класса напряжения — 0,23 кВ(2 изолятора, 2 крюка) или 0,4 кВ (4 изолятора, 4 крюка).

Как крепить вязкой провод к изолятору

Подключение дома вторым способов осуществляется двумя вариантам это воздушное подключение с помощью крепления кабеля к металлическому тросу и к изоляторам дома или подземное подключение кабеля.

Третий вариант подключения СИПом набирает все большую популярность, так как он обладает рядом преимуществ — ознакомиться как подключить провод СИП к дому.

Установка вручную

Установка деревянной  опоры вручную осуществляется, если невозможно использовать средства большой механизации, а также при небольшом объеме работ, стойки деревянных опор могут осуществляться вручную, т. к. их вес небольшой.

При этом используются багры, подставки, ухваты и разные другие приспособления. Ознакомиться с установкой опоры ручным способом вы можете посмотрев видео ниже:

Деревянные столбы для дома

Изучены устойчивые альтернативы для повышения отказоустойчивости

Больше не может быть лучше и экологичнее, когда дело доходит до увеличения размеров деревянных опор для повышения отказоустойчивости подвесной системы. В новом техническом бюллетене «Устойчивая конструкция деревянных опор для подвесных систем » рассматриваются практические альтернативы определению опор большего размера.

Коммунальные предприятия должны включать устойчивое лесное хозяйство в усилия по обеспечению устойчивости и могут сделать это, используя более доступные классы полюсов с более близкими пролетами друг к другу.

Этот 12-страничный бюллетень исследует естественный рост деревьев и его важность для создания более крупных столбов, которые часто являются более дорогими из-за ограниченной доступности. Альтернативой заданию столбов большего размера является перемещение столбов ближе друг к другу, что повышает надежность и позволяет уравновесить размеры столбов, доступных в сегодняшних возобновляемых лесах.

Предлагаются подробные примеры, показывающие, как удовлетворить требования NESC с более короткими промежутками, а также соображения стоимости.

Взгляните на на эту экологически ответственную альтернативу, позволяющую поддерживать электрические линии в рабочем состоянии.

Узнайте о сегодняшних консервантах для деревянных опор

Обзор средств защиты древесины, используемых при обработке деревянных опор под давлением, в новом двухстраничном руководстве Принципы опор — Консерванты для опор деревянных опор

В справочнике подробно описаны шесть консервантов, которые сегодня используются для защиты деревянных опор от гниющих грибков и насекомых. Консерванты включают пентахлорфенол (пента), хромированный арсенат меди (CCA), нафтенат меди (CuN), 4,5-дихлор-2-N-октил-4-изотиазолин-3-он (DCOI), креозот и аммиачный медно-цинковый арсенат. (ACZA).

В каждом консерванте указаны виды, которые обычно обрабатываются, и компании-производители консервантов, включая ссылки на веб-сайт производителя для получения дополнительной информации.

Ознакомьтесь с в руководстве по консервантам для столбов.


Карбоновый калькулятор для подсчета деревянных столбов, преимущества траверсы

Коммунальные предприятия, стремящиеся рассказать клиентам о своей приверженности делу защиты окружающей среды, теперь имеют новый инструмент, который позволяет количественно оценить экологические преимущества деревянных опор и траверс, обработанных консервантами.

Технический бюллетень Расчет углерода в деревянных опорах и траверсах подробно описывает, как рассчитать количество углерода, улавливаемого в инвентаре деревянных опор и траверс. В расчетах учитываются объем и масса древесины, а также масса углекислого газа, удаляемого из атмосферы при эксплуатации древесины.

Калькулятор Wood Utility Pole & Crossarm доступен в онлайн-версии или в виде загружаемого калькулятора на основе Excel .Он рассчитывает объем и массу древесины, а также массу углекислого газа, удаленного из атмосферы, для инвентаризации деревянных опор и траверс.

Калькулятор позволяет коммунальным предприятиям определять количество углерода, находящегося в их инвентаре столбов и траверс. Число полюсов электросети можно ввести с помощью раскрывающихся списков для класса и длины на основе стандартных размеров полюсов ANSI. Данные Crossarm вводятся в соответствии с его фактическими размерами.
Можно ввести до 30 полюсов различных размеров.

Калькулятор автоматически определяет общий объем и массу древесины, массу углерода в британских и метрических тоннах, а также массу углекислого газа, удаленного при использовании древесины. Эти данные могут быть введены в онлайн-калькулятор EPA для расчета эквивалентности парниковых газов , который может преобразовывать данные о выбросах углерода в реальные примеры экологических преимуществ, такие как пробег на автомобиле или количество потребленных баррелей нефти.

Щелкните здесь , чтобы загрузить калькулятор и технический бюллетень.


В новой серии видео рассказывается о национальных стандартах деревянных столбов

Подробный обзор национальных стандартов, регулирующих проектирование и использование деревянных опор, теперь доступен в специальной серии видео из трех частей.

Серия видеороликов National Wood Pole Standards — это расширенная версия самого загружаемого технического документа на веб-сайте WoodPoles.org . Комментарий предоставлен Нельсоном Бингелем, председателем комитета ASC O5 , который наблюдает за стандартами полюсов. Бингель также возглавляет Национальный кодекс электробезопасности (NESC).

Каждое видео длится от 16 до 19 минут. В части 1 рассматриваются стандарты, регулирующие производство и использование деревянных опор для коммунальных служб, объем этих стандартов, а также уникальные возможности и нагрузки для деревянных опор. В Части 2 обсуждаются виды деревянных опор, прикладываемые нагрузки, окружности опор, а также наземные и высотные напряжения. В части 3 рассматривается NESC, классы конструкции, поперечная нагрузка и другие расчетные факторы.

Видео можно воспроизводить в окне предварительного просмотра на вашем компьютере. Также есть ссылки для просмотра видео на YouTube.

Нажмите на play , чтобы узнать больше о стандартах деревянных столбов.


Посмотреть реальную историю о воздействии деревянных опор на окружающую среду

Изучите недавние исследования, подтверждающие, что консервант, мигрирующий из консервированных деревянных опор, представляет минимальный риск для окружающей среды или здоровья человека, в новом Техническом бюллетене.

В бюллетене Консервированные деревянные опоры для коммунальных служб и окружающая среда подробно излагается обширное исследование того, сколько консервантов перемещается с опор электроснабжения с течением времени и как они соотносятся с федеральными стандартами и ограничениями.В 12-страничном отчете подробно описаны предыдущие научные исследования и недавние исследования Департамента транспорта Аляски, показывающие, что консерванты, которые действительно перемещаются, остаются в пределах нескольких дюймов от полюса, представляя минимальный риск для грунтовых вод, окружающей почвы или дикой природы.

Таблицы в отчете предоставляют контекст для компонентов консервантов древесины, выбрасываемых в окружающую среду, показывая естественные фоновые уровни, а также руководящие принципы EPA.

Узнайте больше о деревянных опорах с минимальным риском для окружающей среды.



Активизируйте свою общественную деятельность с помощью индивидуализированной книжки-раскраски

Коммунальные предприятия могут получить помощь в расширении своей деятельности по связям с общественностью и передаче важной информации по безопасности на воздушных линиях с помощью специальной недорогой, индивидуализированной книжки-раскраски.

16-страничная книга Электричество от дерева до меня предназначена для детей от детского сада до начальной школы. В нем объясняется, как деревянные опоры для инженерных коммуникаций изготавливаются из экологически чистых и возобновляемых деревьев, и содержатся важные сообщения о безопасности для воздушных линий, в том числе о том, что делать, если линии находятся на земле.

В книгу можно добавить полезную информацию на внутренней и задней обложках. На страницах могут быть цветные изображения, например логотип коммунального предприятия или компании, поэтому его можно интегрировать в программы по работе с коммунальными предприятиями.

Книжки-раскраски

для утилит можно заказать по цене около 1 доллара за каждую за 1000 копий и более. Количество 500 и 750 также доступно по сниженной цене.

Нажмите здесь , чтобы узнать больше о раскраске.


Подробная информация о преимуществах деревянных траверс

Пока были деревянные шесты, были деревянные перекладины. Часто упускаемые из виду преимущества деревянных траверс по сравнению с альтернативными материалами мы описали в новой публикации Деревянные перекладины: шесть упускаемых из виду преимуществ столетия эффективности .

В техническом описании на одной странице представлен обширный список характеристик деревянных траверс, которые можно найти по всей Северной Америке.Деревянные траверсы — жизненно важный компонент, по которому проходят провода и другое оборудование, дающее электричество на континент.

Общие заблуждения, например, что деревянные перекладины тяжелее, исследуются в листе. Он также отмечает, что альтернативные материалы часто в три-четыре раза дороже, чем древесина для траверс, которые функционально эквивалентны.

Щелкните здесь , чтобы просмотреть публикацию о траверсе.

Как делают опоры из дерева

Деревянные опоры уже более века являются важной частью коммуникационной и электрической инфраструктуры Америки.По оценкам, в Северной Америке установлено около 150 миллионов опор, деревянные опоры стали настолько распространенными, что даже вдохновили на создание стихов.

Деревянные опоры являются частью нашей общей культуры, потому что мы живем в стране, наделенной богатыми лесными ресурсами. Наши предки рано научились использовать этот ресурс для удовлетворения наших потребностей, а универсальность древесины позволила нам адаптировать ее к меняющимся целям.

Даже в условиях доминирования технологий 21-го века деревянные опоры остаются лучшим выбором для инженерных сетей.Благодаря долгому опыту работы, конкурентоспособным, экономичным ценам и гораздо более значительным экологическим преимуществам по сравнению с альтернативами, деревянные столбы будут продолжать обеспечивать электроэнергией дома и предприятия Северной Америки в следующем столетии.

История деревянных столбов

Первое задокументированное использование деревянных столбов было в 1844 году с появлением телеграфа. Сэмюэл Морс получил от Конгресса США грант в размере 30 000 долларов на строительство 40-мильной телеграфной линии между Балтимором и Вашингтоном.Изначально К. Морс пытался проложить свои новые телеграфные линии под землей, но на первых нескольких милях линии не удалось. Поэтому он обратился к размещению линий над головой и объявил о покупке 700 «прямых и прочных» деревянных опор.

Успех телеграфных проводов привел к использованию столбов для проводов для распределения электричества. С развитием производства электроэнергии и необходимостью подавать это электричество в дома и на фабрики увеличился спрос на деревянные опоры для проводов, изоляторов и других необходимых предметов.

На рубеже веков возникла потребность в стандартах для создания постоянного предложения деревянных опор с предсказуемыми конструктивными характеристиками. В 1908 году были разработаны стандарты для круглой древесины, и вскоре после этого Американский национальный институт стандартов или ANSI принял стандарты специально для деревянных опор, определяя разрешенные размеры и характеристики.

В то же время стандарты обработки древесины консервантами под давлением для продления срока их службы были разработаны Американской ассоциацией защиты древесины или AWPA.В Канаде стандарты лечения вводятся через Канадскую ассоциацию стандартов или CSA.

В течение следующих восьми десятилетий деревянные опоры электросети стали важной частью электрической инфраструктуры Северной Америки, насчитывая около 150 миллионов опор. Деревянные опоры зарекомендовали себя на протяжении длительного периода времени, когда срок их службы был увеличен до 70 лет и более.

Благодаря исследованиям, испытаниям и разработке новых технологий мы узнали больше о конструктивных возможностях опор, что отражено в сегодняшних стандартах.В США спецификации деревянных опор, включая производство, размеры класса, качество работы и отделки, маркировку, обращение, хранение и осмотр, подробно описаны в стандарте ANSI O5.1 . В Канаде спецификации деревянных опор опубликованы в стандарте CSA O15-15 , Деревянные опоры и арматурные шпильки.

Изготовление деревянных столбов

Долговечность и долговечность — важнейшие требования к опорам для электроснабжения. Как природный материал, деревянные шесты, выставленные на открытом воздухе, подвергаются серьезной угрозе со стороны хищников, таких как плесень, гниющие грибы и насекомых, таких как термиты и древоточцы.Эти организмы стремятся разрушить древесное волокно, снижая структурную прочность и удобство использования древесины.

Обработка консервантом создает химический барьер, который защищает деревянные опоры от этих угроз, позволяя им оставаться в эксплуатации в течение десятилетий.

Консерванты находятся не только на поверхности, они проникают глубоко в древесину, обеспечивая длительную защиту. В результате срок службы деревянной опоры может быть увеличен до 70 лет и более.

В процессе обработки используется давление, которое заставляет консерванты проникать в древесное волокно.Хотя сегодня используется различных консервантов , производственный процесс практически одинаков для всех.

В лес

Лучший старт в лесу. Столбы обычно делают из трех видов: пихты Дугласа, красного кедра западной и южной сосны. Бревна, которые потенциально могут стать деревянными опорами, выбираются в лесу, часто пока деревья еще стоят.

Деревья оцениваются по длине, прямолинейности, конусности и другим характеристикам, которые могут повлиять на несущую способность.В типичной древесине только 7 процентов деревьев обладают качествами, необходимыми для использования в качестве опоры. Затем их заготавливают и отправляют на производство прицепами, специально предназначенными для перевозки более длинной древесины.

Оказавшись во дворе, кора удаляется с дерева по всей длине, и шесту придают форму, чтобы сделать его максимально прямым. Каждый полюс проверяется, оценивается и присваивается класс, как определено в стандартах ANSI. Рассматриваемые характеристики включают ориентацию зерен, наличие распада, сучков и трещин.

Затем столбы могут быть надрезаны, просверлены или кондиционированы, чтобы подготовить древесину к нанесению консерванта. Другие отверстия для оборудования на опоре просверливаются, сохраняя защитную оболочку, позволяя лечению проникнуть во все отверстия. Затем каждый столб маркируется и маркируется, а затем складывается для обработки.

Подготовка полюса

Чтобы деревянные опоры были готовы к обработке, они должны быть выдержаны или кондиционированы таким образом, чтобы сохранить прочностные характеристики. Столбы могут быть высушены воздухом и в печи, аналогично тому, как это делается при сушке пиломатериалов. Столбы также можно обрабатывать паром или подвергать бултонизации в длинном цилиндре под давлением, также называемом ретортой.

Обработка на пару в основном используется для опор южной сосны, однако опоры из пихты Дугласа, обработанные консервантами на водной основе, также можно обрабатывать паром. Пихта Дугласа обычно подвергается бултонизации, при которой реторта находится под давлением, а консервант нагревается до 180-220 градусов F. Стандарты ANSI также требуют стерилизации, указанной как нагрев стержня до достижения по крайней мере 150 градусов F в центре полюса в течение минимум час.

Настой консервантов

Процесс консервирования начинается после того, как шесты загружаются на тележки и перемещаются в реторту, длина которой может достигать 130 футов. В зависимости от типа лечения применяется давление воздуха или вакуум. Затем реторта подготавливается для заполнения консервантами, которые будут добавлены в древесное волокно.

Пять консервантов, используемых сегодня для деревянных опор: пентахлорфенол (Penta), хромированный арсенат меди (CCA), нафтенат меди (CuN), креозот и аммиачный медно-цинковый арсенат (ACZA или Chemonite).Каждый из этих консервантов одобрен и регулируется EPA.
Дополнительные сведения см. В разделе «Консерванты».

Раствор консерванта откачивается из резервуаров для хранения, полностью заполняя реторту. Внутри реторты постоянно прикладывается давление, чтобы обеспечить проникновение консерванта в клетки древесины. Время нахождения столбов в реторте будет зависеть от размера, вида, консерванта и других факторов.

По окончании процесса обработки.реторта опорожняется от консервантов, которые перекачиваются обратно в резервуары для повторного использования. Обработанные стержни попадают на капельницу, где улавливается излишек консерванта.

Контроль качества

Репрезентативные образцы керна отбираются со столбов и анализируются на предмет соответствия стандартам качества и долговечности. Сторонние инспекционные агентства также берут образцы керна во время регулярных посещений, чтобы подтвердить практику контроля качества на предприятии.

Готовые консервированные деревянные опоры затем перемещаются на сортировочную площадку, где они могут быть отправлены в коммунальные службы для немедленной сдачи в эксплуатацию.

Найдите дешевые, прочные и надежные деревянные электрические столбы

Alibaba.com предлагает различные варианты деревянных электрических столбов для удобного и плавного прохождения электроэнергии по линиям электропередачи и другим системам распределения электроэнергии. Эти мощные автоматические деревянные электрические опоры созданы с использованием современных технологий и чрезвычайно важны для электростанций, подстанций и различных коммерческих распределительных станций. Деревянные опоры оснащены технологией автоматического переключения и могут обрабатывать различные типы передач низкого и высокого напряжения.

Эффективные деревянные электрические опоры доступны в различных моделях, каждая из которых обладает собственными уникальными характеристиками и изготовлена ​​из алюминиево-цинковых пластин оптимального качества, поскольку они являются материалами с высокой проводимостью. Деревянные электрические опоры подключаются к кабелям высокого и низкого напряжения и состоят из автоматического распределительного устройства, автоматических выключателей, защитного оборудования и магнитного выключателя двигателя. Основное назначение деревянных электрических столбов — управлять, распределять, отключать, а также преобразовывать источник питания путем ввода кабеля высокого напряжения, а затем кабеля низкого напряжения.

На Alibaba.com вы можете приобрести бесчисленное количество разновидностей деревянных электрических опор , которые имеют компактный размер, что позволяет устанавливать множество единиц оборудования в компактном пространстве. Эти функциональные блоки из деревянных электрических опор имеют вращающуюся конструкцию, что позволяет сэкономить много места и может быть адаптировано в соответствии с вашими требованиями. Эти уникальные деревянные опоры гибкие и удобные при сборке.

В Alibaba.com, вы можете сэкономить много денег на покупке этого оборудования, просмотрев различные диапазоны деревянных электрических столбов в соответствии с вашими потребностями. Эти продукты имеют сертификаты RoHS, ISO, CEE, CE и могут быть упакованы для вас. Стандарты безопасности тщательно проверяются и не требуют серьезного обслуживания.

Жизнь телефонного столба начинается с очень высокого прямого дерева

Кен Бейкер, доктор философии, обозреватель
Опубликовано 13:32 ET 15 января 2019 г.

Кен Бейкер (Фото: Представлено)

… Наши глаза, очищенные от веры, с недоверием поднимаются к своим устрашающим венцам из болтов, ферм, распорок, гаек, изоляторов и других ракушек, из которых состоят эти обветренные инкрустации электрических обломки — каждая голова Горгоны, которая, если ее схватить правильно, могла оглушить нас до камня.

Все же они наши. Мы их сделали. Посмотрите, где шипы линейных монстров сделали вторую кору шероховатой на лысине. И эти шипы были забиты вбок с интервалами, удобными для человеческих ног…

Типичный электрический столб имеет длину около 40 футов, из которых шесть футов закопаны в землю. В городской среде они обычно находятся на расстоянии около 125 футов друг от друга, в то время как в сельской местности расстояние больше примерно 300 футов. (Фото: Отправлено)

Непростительно, но я прокрался в стихотворение Джона Апдайка 1963 года «Телефонные столбы», сжал несколько его грубоватых строк и превратил их в прозу, лишенную их решающей структуры и ритма.Но даже в этом случае они все равно заставляют нас задуматься. Ведь мы живем среди леса, созданного в соответствии с нашими строгими требованиями, и мы редко задумываемся ни о лесу, ни о деревьях.

Я всегда называл их телефонными столбами, хотя более инклюзивный термин «электрические столбы», вероятно, лучше, особенно с учетом того, что наши вездесущие сотовые телефоны заставили очень многих отказаться от услуг наземной связи. (Возникает вопрос, а как насчет всех этих миллионов миль телефонных линий, подвешенных там? Они просто болтаются неиспользуемыми или, возможно, перепрофилируются? Кто-нибудь знает?)

Фрэнсис Роберт, изобретатель первого работающего электрического телеграфа, ему также приписывают возведение первых столбов в 1816 году, подвешенных на восьми милях кабеля в западном Лондоне.В 1843 году Конгресс ассигновал 30 000 долларов Сэмюэлю Морзу (известному по азбуке Морзе) на строительство первой в США телеграфной линии, протянувшейся на 38 миль от Вашингтона до Балтимора. В течение семи лет американский ландшафт был усеян более чем 12 000 миль телеграфных столбов.

Типичный опорный столб имеет длину около 40 футов, из которых 6 футов закопаны в землю. В городской среде они обычно находятся на расстоянии около 125 футов друг от друга, в то время как в сельской местности расстояние больше примерно 300 футов. (И расстояние, и высота опоры сильно различаются в зависимости от местности и требований зазора.)

По экономическим причинам многие опоры электроснабжения предназначены для проведения различных линий электропередачи и связи. В верхней части типичной опоры совместного использования находятся высоковольтные линии электропередачи, по которым энергия передается от региональных подстанций к местным подстанциям. Ниже расположены распределительные линии более низкого напряжения, по которым подается питание от местной подстанции к линиям обслуживания, обслуживающим отдельных потребителей.

Кабели связи (для телефонов, кабельного телевидения и компьютерных сетей), если они есть, отделены от нижних линий электропередачи «зоной безопасности работников связи.«И многих столбов также просят поддерживать уличные фонари, светофоры и рождественские украшения. Действительно совместное использование.

В Северной Америке эксплуатируется около 130 миллионов деревянных опор. В США Американский национальный институт стандартов (ANSI) установил стандарты для их производства, размеров, качества изготовления, консервации, маркировки, обращения, хранения и проверки.

Большинство опор делают из южной желтой сосны, пихты Дугласа или западного красного кедра, хотя используются и другие хвойные породы.По данным Совета лесных столбов Северной Америки, только 7 процентов деревьев на типичной плантации будут иметь длину, прямолинейность, конусность и другие характеристики, необходимые для опоры электросети.

После заготовки и транспортировки на склад пиломатериалов ствол окоряется, имеет максимально прямую форму и классифицируется в соответствии со стандартами ANSI. Просверливаются отверстия, позволяющие прикрепить оборудование и обеспечить доступ консервантов к внутренней части столба.Затем их приправляют воздухом и сушкой в ​​печи или пропаривают в длинных цилиндрах под давлением, называемых ретортами.

Без последней стадии настаивания консервантов полюс был бы удачлив, чтобы продержаться пять лет перед натиском армии деструкторов. Даже с учетом консервации срок службы опоры составляет в среднем около 70 лет. (Одной из самых больших угроз долговечности шеста является повреждение дятлом, которое открывает его внутреннюю часть для насекомых и грибковых захватчиков.)

Обычно один из пяти консервантов, одобренных EPA, закачивается в длинную реторту, содержащую тележку, поддерживающую пару десятков шестов. .Консерванты проникают в клетки древесины под высоким давлением в течение периода времени, который варьируется в зависимости от размера опоры, породы дерева и типа консерванта. Весь процесс от выбора дерева до сохранения хорошо проиллюстрирован в пятиминутном видео на YouTube (youtube.com/watch?v=-R7HckUilVA).

Воткнуть шест в землю, чтобы он оставался на месте, — это само по себе искусство. Если вам интересно — особенно если вам нравятся крутые грузовики и инструменты, — посмотрите это 14-минутное обучающее видео по установке шестов.

Ситуация немного изменилась с тех пор, как Апдайк увидел, как линейные игроки «Ипсвича» карабкаются на телефонный столб со всеми его инструментами, свисающими на поясе. Сегодня доступ к большинству столбов осуществляется на автовышках. Возможно, меньше мачо, чем шипами, но все же довольно круто.

Кен Бейкер — профессор биологии и экологических исследований на пенсии. Если у вас есть тема естествознания, которую вы хотите, чтобы доктор Бейкер рассмотрел в следующей колонке, отправьте свою идею по адресу fre-newsdesk @ gannett.com.

Прочтите или поделитесь этой историей: https://www.thenews-messenger.com/story/news/2019/01/15/telephone-poles-life-begins-very-tall-straight-tree/2570557002/

Откуда берутся опоры электроснабжения?

Столбы для электросети такие высокие, прямые и прочные, что для их изготовления требуется специальное дерево. Нельзя просто вырастить целый лес полюсов: нужно найти лучших кандидатов. Наши лесники объясняют, как они находят, измеряют и обрабатывают эти ценные деревья.

ЛУФКИН, Техас. Вы когда-нибудь смотрели на возвышающийся, идеально прямой столб и задавались вопросом, из какого дерева мог быть такой большой столб?

Некоторые из них родом из Районии!

Самые ценные деревья на нашей земле на юге США, деревья-«столбы» могут стать опорами для телефонных линий и линий электропередач или сваями для доков и пирсов.

«Все начинается с генетики»

Сосны в естественном лесу обычно не дают большого количества опор, — объясняет Джереми Флуд, старший менеджер по маркетингу древесины в Луфкине из Rayonier.Но наша собственная группа генетических исследований работала над созданием семенных семейств, из которых получаются высокие прямые деревья с более мелкими ветвями.

«Все начинается с генетики, — говорит Джереми, — за ней следуют десятилетия ведения с правильным прореживанием и оплодотворением. В результате получаются зрелые плантации из высококачественной древесины ».

Шейн (слева) и Джереми готовятся «масштабировать» бревна, чтобы определить, какие из них получатся хорошими.

В поисках подходящих деревьев для поляков

Несмотря на то, что деревья в древостоях одного возраста и одного вида, они все же созревают до самых разных форм и размеров.Управляющий лесами обеспечивает максимальное использование каждым деревом. Деревья, достойные стать жердями, являются самыми редкими — и, следовательно, самыми ценными — из-за очень специфических требований, которые должны быть соблюдены, чтобы соответствовать требованиям.

Без тщательного планирования и внимания к деталям эти ценные деревья можно было упустить из виду, продав их как пиломатериалы, значительно менее ценный продукт. Команда Джереми разработала план, чтобы как можно больше деревьев стали столбами.

«Было бы пустой тратой не использовать весь их потенциал»

«Эти насаждения лелеяли и выращивали более 25 лет.Было бы напрасной тратой не использовать их весь потенциал », — говорит менеджер по маркетингу древесины Шейн Бергман, возглавлявший проект.

Чтобы определить местонахождение потенциальных столбов перед сбором урожая, техник лесного хозяйства проводит инвентаризацию, статистически измеряя древостой деревья, чтобы найти те, которые соответствуют требованиям к размеру столбов. Наши лесники работают в тесном сотрудничестве с подрядчиком по лесозаготовке, который вырубает их, отделяет от других деревьев и укладывает их в сторону для следующего шага.

Каждый бревно оценивается, чтобы определить, является ли он кандидатом на то, чтобы стать опорой, и какую часть журнала можно использовать.

Строгие требования к бревну на столб

Как только столбы укладываются бок о бок в гигантский ряд, лесничий осматривает их один за другим. Он измеряет их, чтобы убедиться, что они прямые, одинаковой толщины и без дефектов, таких как шрамы и сучки, которые могут проникнуть в древесину. Они также должны быть подходящего диаметра для нужд клиента.

«Поляки имеют очень жесткие спецификации, требуемые заказчиком и потребителем», — объясняет Джереми.«Это не только косметика, многие спецификации необходимы для инженерных целей, чтобы гарантировать прочность и долговечность».

Они отбраковывают или отбраковывают бревна, которые не соответствуют строгим стандартам, и используют их в качестве пиломатериалов. Используя бензопилу, они вручную вырезают те, которые соответствуют стандартам, в точном соответствии с требованиями покупателя.

Джереми проверяет каждое бревно, чтобы определить, подходит ли он для мельницы.

Лесозаготовитель доставляет бревна на полюсную мельницу для переработки в конечный продукт.

Шейн не мог не быть более доволен тем, как получился проект.

«Восхитительно масштабировать полюса благодаря отношениям, которые вы строите», — говорит он. «Работая с подрядчиками, вы узнаете о них и увидите, что они имеют те же ценности, что и Районье, когда дело касается хорошего распорядителя леса. Мы действительно работаем с некоторыми выдающимися людьми ».

Вы действительно не должны трогать эти деревянные столбы

Миллионы этих полюсов по-прежнему покрыты канцерогенным химическим веществом ПХФ.

Чак Идол

22 января 2018

После того, как ураган «Сэнди» обрушился на наш небольшой городок на Лонг-Айленде, штат Нью-Йорк, я наблюдал, как 80-футовые электрические столбы вымывают черное, вонючее, маслянистое вещество, и добавил новое слово и значение в свой словарный запас: «Пентахлорфенол».«Это был первый раз, когда я узнал, что эти столбы обрабатывались токсичным пестицидом, который долгое время попадал в грунтовые воды, реки, ручьи и почву.

Фото Джереми Брукса Деревянные опоры часто обрабатывают пентахлорфенолом или ПХФ, чтобы защитить их от грибков и термитов. Воздействие PCP может вызвать проблемы с репродуктивной функцией и развитием, нанести вред иммунной системе и даже вызвать рак.

Google пентахлорфенол, который часто называют пента или PCP, и вы узнаете, что он начинается с белого кристаллического твердого вещества.Хлорированный фенол (также известная как карболовая кислота, которая может легко вызвать химические ожоги) смешивают с сырой нефтью P9 для получения жидкого пентахлорфенола. Химический состав, который используется для защиты деревянных опор от грибков и термитов, существует с 1936 года, и его токсический след и его использование сохраняется и по сей день.

PCP предохраняет древесину от гниения, убивая любые живые организмы внутри, на или на расстоянии до восьми футов вокруг столба. Воздействие PCP может вызвать проблемы с репродуктивной функцией и развитием, повредить иммунную систему и даже вызвать рак.Наибольшему риску подвержены дети и развивающийся плод. Сообщается, что еще в 1990-х годах EPA подсчитало, что дети сталкиваются с 220-кратным повышенным риском рака из-за контакта с почвой, загрязненной вымыванием ПХФ из столбов электроснабжения. Это химическое вещество очень токсично для птиц, млекопитающих и водных организмов. Агентство по охране окружающей среды отмечает, что даже относительно короткое воздействие (всего 6 часов) может привести к гибели икры рыб спустя 80 дней.

Более того, вы узнаете, что примеси часто попадают в это соединение во время его приготовления — такие как фураны, гексохлорбензол и диоксин, токсичный компонент дефолианта «Агент Оранжевый» во Вьетнамской войне — могут быть даже более токсичными, чем Сам PCP.Прочтите это предложение еще раз, прежде чем продолжить!

Мне не потребовалось много времени, чтобы узнать, что это химическое вещество было хорошо задокументировано Агентством по охране окружающей среды США, Центрами по контролю заболеваний, Агентством по токсическим веществам и регистрам заболеваний (ATDSR), Всемирной организацией здравоохранения, а также штатом и местными властями. правительства как токсичные для людей и дикой природы.

PCP имеет долгую историю, оставляя на своем пути сотни, если не тысячи зараженных участков, причем не только по всей Америке, но и по всему миру.Это химическое вещество обнаружено во многих центрах суперфондов и опасных отходов по всей территории США. Эти токсичные участки опустошили города, поселки и деревни с долгосрочными проблемами со здоровьем, а также с сотнями миллионов финансовых последствий. Даже предметы первой необходимости, такие как общественные колодцы, были отравлены и отключены от этой коварной и широко распространенной смеси химических коктейлей.

EPA внесло это вещество в список вероятных канцерогенов для человека, но по-прежнему разрешает «ограниченное использование» этого химического вещества в качестве средства для лечения опор (только по которым было множество судебных исков и проблем), которые распространены повсеместно по всей стране, и другие деревянные конструкции, такие как опоры и мосты.

Похоже, что реальный вопрос заключается в том, кто влияет на EPA в их процессе принятия решений с этим химическим веществом? Если открыть занавес, вы обнаружите, что великая и прекрасная Оз Пента — это «Целевая группа по пентахлорфенолу» — группа с хитроумным названием, представляющая американские и канадские компании, которые производят, продают и распространяют пентахлорфенол и его продукты (полюсы).

Фото Чака Идола В 1990-х годах Агентство по охране окружающей среды подсчитало, что дети сталкиваются с 220-кратным повышенным риском рака из-за контакта с почвой, загрязненной вымыванием ПХФ из столбов электроснабжения

Когда штаты, такие как Калифорния, осознают реальный масштаб проблем и стремятся изменить местное законодательство и перечислить химическое вещество как «известное вызывающее рак», а не просто «вероятный канцероген для человека», как это делает EPA, это задача по пентахлорфенолу Сила, которая действует силой, чтобы узаконить и преуменьшить хорошо задокументированные уровни токсичности химического вещества. Однако, несмотря на усилия отраслевой группы, в 2016 году Калифорния внесла пентахлорфенол и его побочные продукты в список канцерогенов.

(В прошлом году суд Калифорнии постановил, что пять крупных коммунальных компаний штата должны будут предупреждать общественность через свои счета за электроэнергию, что более четырех миллионов деревянных опор по всему штату были признаны токсичными. Тем временем федеральный суд заслушал иск Фонд экологических прав, который обвиняет Pacific Gas and Electric Co. в загрязнении заливов Сан-Франциско и Гумбольдта с помощью консерванта для древесины, используемого на опорах электроснабжения.)

Теперь обратимся к OSHA, которое играет интересную роль в защите и защите американского рабочего, но не американского гражданина. OSHA, похоже, признает реальную токсичность, уровни и опасность пентахлорфенола для рабочих. Следовательно, это не требует, чтобы ни один рабочий дышал ядовитыми газами дольше, чем несколько предписанных коротких периодов времени. Рабочие должны носить резиновые перчатки, противогазы, защитные очки и снимать всю одежду после контакта с химическим веществом.

В 2015 году Стокгольмский международный договор о стойких органических загрязнителях (СОЗ) ввел глобальный запрет на пентахлорфенол. Более 90 стран пошли на беспрецедентный шаг, проголосовав за глобальный запрет, но, к сожалению, этого было недостаточно, чтобы убедить EPA изменить свою политику в отношении использования этого химического вещества.

Учитывая большое количество участков, загрязненных пентахлорфенолом, может показаться, что Агентство по охране окружающей среды на протяжении многих лет постоянно и постоянно терпит неудачу в выполнении своей работы по защите окружающей среды от этого высокотоксичного химического вещества.

Пентахлорфенол должен быть рассмотрен для перерегистрации в ближайшее время, и если EPA не приостановит регистрацию этого химического вещества, он будет продолжать широко использоваться и продолжать наносить ущерб нашей земле, воде и здоровью населения.

Что ты умеешь?

Вы можете написать и позвонить своему местному законодателю, сенатору или конгрессмену и сказать им, чтобы они запретили Penta, и вы хотите убедиться, что ваш местный поставщик коммунальных услуг использует альтернативные решения для опор, таких как сталь или армированный волокном полимер, или закапывает линии электропередач под землю.

Обычно на этот запрос отвечают, что опоры из стали или волокна стоят дороже. Это просто неправда. Видите ли, срок службы деревянных опор составляет около 70 лет или меньше, в зависимости от местоположения и погоды. Кроме того, вы можете достичь 70-летнего срока службы только при условии, что полюса заменяют каждые 5-10 лет, при этом большее количество химикатов распыляется или выливается на основание опоры и вокруг нее. Это связано с расходами на химические вещества, рабочую силу и воздействие на окружающую среду. Деревянные столбы часто втыкают в землю, где термиты и другие факторы разрушают основание задолго до того, как весь столб разрушится.Деревянный столб вздувается и ломается от сухой гнили из-за погоды и солнечного света.

На изделие

, армированный сталью и волокном полимер, предоставляется гарантия. На деревянные опоры нет гарантии или гарантии. Волокно и сталь не гниют у основания, и во многих случаях их кладут на цементные основания, чтобы обеспечить устойчивость в экстремальных погодных условиях. Наконец, сталь и волокно не нужно обрабатывать химическими веществами.

За пределами полюса — помните, что младенцы в яслях больницы умерли, когда PCP проник в их прачечную, сотни рабочих на заводах, которые заболели из-за обращения с PCP, и только в сентябре прошлого года бортпроводники, по-видимому, заболели, когда PCP и другие химические вещества пробрались в их новую форму.

Пора прекратить использование этого токсичного химического вещества старой школы. В двадцать первом веке есть достаточно новых технологических решений и альтернатив, которые можно использовать вместо них.

изогнутые деревянные опоры для электрических сетей | T&D World

SP Group, владелец и оператор предприятий по передаче и распределению электроэнергии и газа (T&D) в Сингапуре, в 2018 году разработал и опубликовал первый в мире индекс Smart Grid Index (SGI) для коммунальных предприятий. размеры, основанные на определениях интеллектуальных сетей, установленных Комиссией Европейского Союза и США.S. Министерство энергетики (DOE). 7 ключевые параметры

Эти ключевые параметры измеряют и сравнивают интеллектуальную сеть, достигнутую 85 коммунальными предприятиями из 37 стран и рынков.Это ежегодное мероприятие по сравнительному анализу на 2020 год началось в мае и было завершено в декабре 2020 года.

Глобальные тенденции 2020 года

Коммунальные предприятия во всем мире продолжают уделять особое внимание и инвестировать в интеллектуальную сеть, что подтверждается средним улучшением на 6% по сравнению с 2019 годом. Результаты на 2020 год указывают на то, что коммунальные предприятия в настоящее время уделяют все больше внимания использованию аналитики данных по мере расширения своей сети покрытия интеллектуальных счетчиков и внедрению аналитических приложений для оценки состояния активов и / или планирования сети, чтобы извлечь выгоду из собранных данных.

В целом, коммунальные предприятия сейчас принимают меры по усилению своих возможностей кибербезопасности и физической инфраструктуры перед лицом растущих угроз их предприятиям и сетям. Все больше коммунальных предприятий соблюдают национальные нормы по защите своих активов от угроз кибербезопасности.

В связи с растущей актуальностью решения проблемы сокращения выбросов углекислого газа необходимы огромные инвестиции в решения для устойчивой энергетики. Интеграция DER и зеленая энергия — это новые тенденции, наблюдаемые среди мировых коммунальных предприятий.Это особенно верно с учетом того, что стоимость DER за последнее десятилетие значительно снизилась.

Уровень зрелости 2020 по регионам для каждого из семи ключевых параметров

Результаты коммунальных услуг за 2020 год

Коммунальные предприятия всех трех регионов, а именно Европы, Северной Америки и Азиатско-Тихоокеанского региона, получили высокие баллы за мониторинг и контроль, основное требование для развития умных сетей. Все коммунальные предприятия, участвовавшие в опросе, внедрили систему диспетчерского контроля и сбора данных (SCADA), при этом около 60% коммунальных предприятий теперь имеют систему управления распределением (DMS) и / или находятся в процессе установки расширенной DMS (ADMS). ).

Коммунальные предприятия, фиксирующие передовой опыт по каждому из семи ключевых параметров



Региональные показатели

Как регион, коммунальные предприятия в Европе улучшили свои позиции больше всего, особенно в следующих областях: аналитика данных, интеграция DER, безопасность и зеленая энергия. Вероятно, это связано с более широким охватом интеллектуальных счетчиков и более строгим соблюдением требований национальной безопасности.Кроме того, в настоящее время коммунальные предприятия получают больший вклад от возобновляемых источников энергии, например ветра и солнца, что поддерживает развертывание электромобилей (электромобилей) и развертывание аккумуляторных систем хранения энергии в масштабах коммунальных предприятий.

Коммунальные предприятия Северной Америки продолжают лидировать в развитии интеллектуальных сетей из-за того, что в своей электроэнергетической отрасли они столкнулись с проблемами раньше, чем в других регионах. Эти утилиты сейчас являются мировыми лидерами в области анализа данных, безопасности и интеграции DER.

Коммунальные предприятия Азиатско-Тихоокеанского региона добились значительных улучшений в области анализа данных, увеличив их на 15%, что является самым большим скачком в этой категории среди трех регионов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
