типовая маркировка + разбор нюансов
Содержание [клик]
Для облегчения работы электриков производство кабельной изоляции подчиняется определенным нормам цветового кодирования. При подключении многожильного кабеля по цвету полимерной оболочки можно идентифицировать жилу и понять, к какому контакту она должна быть подключена.
Различные цвета проводов в системе электроснабжения, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, разобраться в цветовом кодировании будет полезно любому домашнему мастеру.
Предлагаем вам разобраться в обозначениях электропроводки, узнать о стандартах ГОСТ и научиться читать буквенные обозначения проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключаемой жилы ее назначению с помощью индикаторной отвертки или мультиметра.
Что говорят ГОСТ и ПУЭ о цветовом кодировании
Основной документ, на который следует опираться при изготовлении или покупке кабелей, — ГОСТ 31947-2012. До его появления не было единообразия и порядка в области цветовой маркировки электропроводки.
До сих пор в старых домах можно встретить провода в одной оболочке, по цвету которых нельзя определить, что подключено: «фаза», «ноль» или «земля».Идентификация вен теперь стала намного проще. Даже без применения тестера можно определить, к какому контакту следует подключать ту или иную жилу, по цвету полимерной изоляции
В вышеупомянутом документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по цвету. Определенный оттенок должен покрывать прядь сплошным слоем, от начала до конца. Нельзя, чтобы нить в начале бухты была синей, а конец белой; Также запрещена прерывистая окраска.Единственная жила, которая может иметь двухцветную оболочку, — «земля». Официально закреплено сочетание зеленый/желтый, эти два оттенка нельзя использовать по отдельности
Кроме того, в нормативных документах содержатся рекомендации по применению различных 3-х, 4-х и 5-ти проводных схем кабелей.
Например, при изготовлении 3-жильных кабелей рекомендуются следующие комбинации:
- коричневый – синий – зеленый/желтый;
- коричневый — серый — черный.
Если кабель состоит из 4-х жил, также рекомендуется два типовых варианта окраски:
- коричневый – серый – черный – зеленый/желтый;
- коричневый — серый — черный — синий.
Схемы для 5-жильного кабеля следующие:
- коричневый-серый-черный-зеленый/желтый-синий;
- коричневый — серый — 2 черный — синий.
«Нулевое» ядро отмечено синим цветом.
Не рекомендуется использовать только два цвета – красный и белый.Особые требования предъявляются к цветовому распределению заземлителя: на любом произвольно выбранном отрезке провода длиной 1,5 см один цвет должен покрывать 30-70% изоляции, второй цвет должен покрывать остальную площадь
Краска должна быть нанесена постоянно и хорошо видна.
Если обратиться ко второму важному для электриков документу — ПУЭ, в п. 1.1.29 и п. 1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, там не указаны данные, но есть ссылка на ГОСТ Р 50462-92, который давно заменен более свежей версией ГОСТ Р 50462-2009, действующей и сегодня.
Материал соответствует сведениям, установленным в ГОСТ 31947, но есть некоторые уточнения. Например, пряди, выполняющие двойную функцию, должны быть окрашены особым образом: если рабочий ноль сочетается с защитным нулем, то он окрашивается в синий цвет по всей длине и имеет зелено-желтые полосы по краям.Схематическое изображение цветовой маркировки проводников. Наряду с цветовым обозначением жилы имеют и буквенное обозначение: ноль — Н, защитный — РЕ, комбинированный ноль + защитный — PEN
Поэтому для окраски изоляции фазных проводов можно использовать все цвета, кроме синего (голубого) и зеленого/желтого. В эту группу входят белый и красный цвета, которые по некоторым причинам не рекомендуются к использованию начиная с редакции ГОСТ 2012 года.Пример трехжильного кабеля, выполненного по ГОСТу: зеленая/желтая жила предназначена для заземления, синяя – ноль, коричневая – фаза

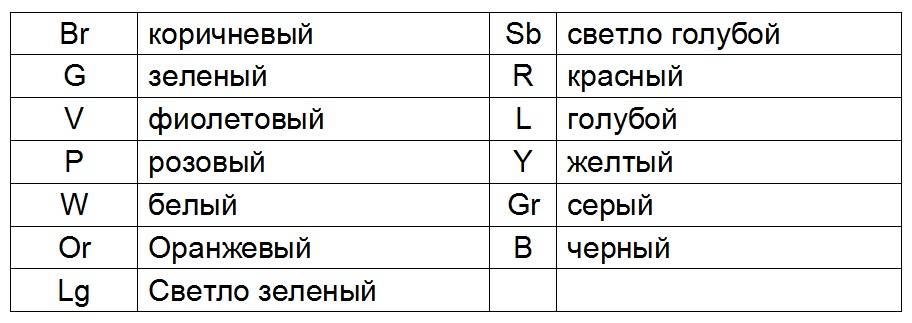

В приложении А ГОСТ Р 50462 есть таблица, в которой можно найти обозначения букв всех цветов. Например, фазный провод однофазной цепи (L) коричневого цвета, цветовой код BN. Алфавитные коды используются для черно-белых копий рисунков, в которых не используются разные цвета.
Маркировка жил для электромонтажных решений
Недаром в начале статьи была высказана мысль, что цветовая маркировка проводников значительно упрощает процесс монтажа.
Если вы самостоятельно разводите электрические провода в квартире или частном доме, подбирайте провода по нормам, при подключении электроприборов устанавливайте автоматическую защиту, разводите провода в распределительных коробках, не нужно перепроверять, где фаза, ноль, земля есть — цвет изоляции подскажет.

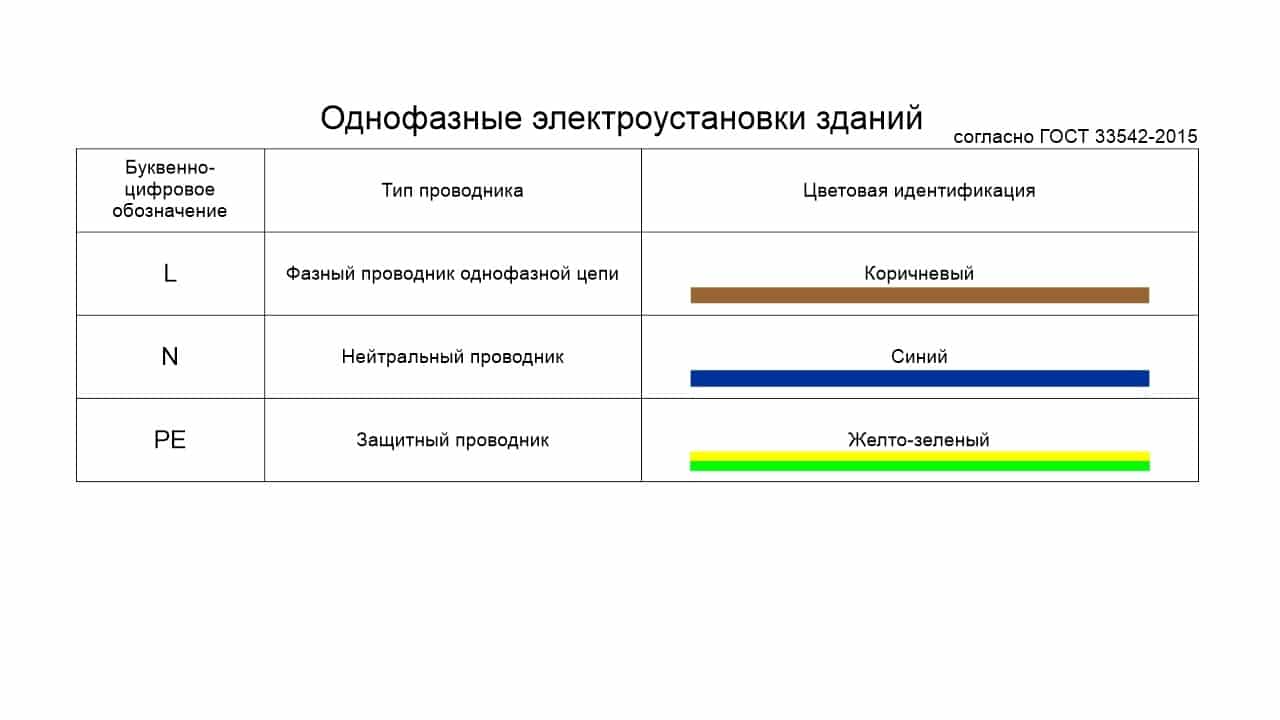

Некоторые примеры электроустановок, где важна маркировка:
Фотографии от В зависимости от того, какие электроустановки подключаются и куда дальше направляются кабели, проводники соединяются в распределительных коробках. Для каждого проводника в корпусе розетки имеется специальный контакт. Контакты обычно тоже маркированные, винтовые или зажимные. Силовой проводник обычно подключается к верхним неподвижным контактам, земляной — к шине заземления. Простейшая схема: нулевой провод направляется непосредственно к лампам, а фазный — непосредственно к выключателю, откуда также перенаправляется к светильникам Подсоединение проводов в распределительной коробке Установка электророзетки Подсоединение линий к автоматам Установка люстры или светильника
Есть кабели с большим количеством жил, которые красить не представляется целесообразным. Примером может служить самонесущий изолированный провод, в котором используется другой способ определения проводников. Один из них отмечен небольшой бороздкой по всей длине. Рельефная жилка обычно служит нейтральным проводником, остальные играют роль линейных.
Чтобы различить жилки, их маркируют скотчем, термоусадкой, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажа они должны издавать кольцо — дополнительное опознавание.
Проверьте правильность подключения
К сожалению, не все электрики строго придерживаются норм, и при подключении допускают ошибки при выборе проводника. Поэтому при подвешивании люстры, установке розетки или другого электроустановочного устройства лучше всего дополнительно проверить, соответствует ли изоляция каждой жилы своему назначению.Обязательная проверка нейтрали или фазы продиктована правилами техники безопасности и инстинктом самосохранения: если случайно перепутать контакты при монтаже, можно получить неприятную травму – электрический ожог
Для идентификации установщики используют два метода: первый – проверка индикаторной отверткой, а второй – использование тестера или мультиметра. Фазу обычно определяют отверткой, а нейтраль и ноль — измерительными приборами.
Как пользоваться индикатором?
Простые приспособления типа индикаторных отверток тоже бывают разные. Некоторые из них оснащены небольшой кнопкой, другие активируются автоматически при соединении металлического стержня и проводника или контакта, по которому течет ток.
Но все без исключения модели имеют встроенный светодиод, который загорается под напряжением. Индикаторную отвертку предпочитают любители без специальной квалификации. Профессиональные электрики ценят точность, поэтому всегда имеют при себе тестер
Отвертка является полезным инструментом для идентификации фазного провода. Чтобы узнать, рабочая ли жила, нужно аккуратно постучать по оголенному проводу стержнем металлической отвертки.
Если светодиод горит, ядро возбуждено. Отсутствие сигнала указывает на то, что он заземлен или равен нулю.При использовании индикатора необходимо соблюдать правила безопасности. Даже если ручка отвертки изолирована, рекомендуется надевать защитные перчатки (внутренний слой прорезинен), например, при работе с электрикой в целом
Процедура проверки выполняется одной рукой, поэтому вторая свободна. Лучше использовать его самостоятельно, например, для ремонта резьбы. Но категорически запрещается прикасаться второй рукой к оголенным частям проводников или металлическим предметам, находящимся поблизости (трубы, арматура).
Правила приложения тестера
Тестер или мультиметр всегда в комплекте с электрикой. Приходится работать с соединительными проводами во внутренних электросистемах и при сборке электрощита. Если проводка установлена давно, то цветовой маркировкой проводов можно пренебречь.
Даже если цвета утеплителя кажутся согласованными, не факт, что они соединены по всем правилам.С помощью тестера можно узнать не только вероятность подключения проводников к сети, но и некоторые параметры: силу тока, сопротивление, напряжение. Можно прозвонить диоды мультиметром, проверить транзисторы, определить индуктивность
Перед проведением измерений следует изучить инструкцию, которая прилагается ко всем измерительным приборам.
Процедура примерно такая:
- выставляем значение заведомо выше ожидаемого напряжения, например 260 В;
- подсоединяем щупы к нужным розеткам;
- трогаем двухпроводные щупы — предположительно фаза и нейтраль;
- повторяем процедуру с другой парой проводников.
Комбинация проводников фаза-ноль должна давать результат близкий к 220 В. Оно всегда будет выше, чем пара фаза-земля.
В продаже есть как цифровые, современные, так и устаревшие приборы, со стрелками и шкалами значений. Цифровой более удобен в использовании. Перед самостоятельной установкой электроприборов рекомендуем научиться пользоваться индикаторной отверткой или мультиметром – не стоит полагаться только на цвет жил.
Умение пользоваться мультиметром пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.
Выводы и полезные видео по теме
Общепринятые стандарты цветового кодирования:
Способы маркировки помимо цвета:
Когда все провода одного цвета, попробуйте контрольную лампу:
Цветовая маркировка проводов — отличный способ идентифицировать провод во время установки. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид жил, так как они могут быть подсоединены ошибочно.
Обязательно используйте дополнительные методы для определения жил, а если сами нитки поменять нельзя, то нужно пометить их цветными ленточками или буквенными обозначениями.
У вас есть что добавить или есть вопросы по цветовому кодированию? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться своим опытом определения проводников. Контактная форма находится в нижнем блоке.
Источники
Казимов К.Г. Управление и ремонт оборудования газораспределительных систем. Газовый тренировочный пост для слесаря книжной полки / К.Г. Казымов. – М.: НЦ ЭНАС, 2008 – 288 с.
Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2017 – 257 с.
Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. — Вологда: Инфраинженерия, 2013. — 464 с.
Примак, Л.В. Управление и ремонт малоэтажных зданий / Примак Л.В. — М.: Академический взгляд, 2010. — 276 с.
Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н. К. Полянович. — СПб.: Лань, 2012. — 400 с.
Цупиков С.Г. Справочник уличного мастера. Строительство, эксплуатация и ремонт автомобильных дорог / С.Г. Цупиков. — Вологда: Инфраинженерия, 2007. — 928 с.
Финогенова Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля. Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2013 – 96 с.
Белаш, Т.А. Эксплуатация и ремонт железнодорожных сооружений в особых климатических и сейсмических условиях строительства: Учебник / Т.А. Бела. — М.: ФГБОУ «УМЦ ЖДТ», 2011. — 293 с.
Гологорский, напр. Эксплуатация и ремонт оборудования предприятий строительной отрасли: учебник / Е. Г. Гологорский. — М.: Архитектура-С, 2006. — 504 с.
Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2018 – 204 с.
Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие для начинающих профобразований / Т. Г. Финогенова, В.П. Митронина. – М.: Академия ИЦ, 2010 – 80 с.
Бадагуев, Б.Т. Работа с повышенной опасностью. Эксплуатация и ремонт тепловых электростанций / Б.Т. Бадагуев. – М.: Альфа-Пресс, 2012 – 224 с.
Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2009 – 192 с.
Захаров и уровни AI. Проектирование, обслуживание, ремонт, эксплуатация / А.И. Захаров. – М.: Академический проект, 2010 – 205 с.
Быков, И.Ю. Эксплуатация и ремонт машин и оборудования для нефтяных и газовых промыслов / И.Ю. Быков, В.Н. Ивановский, Н.Д. Цхадая и др. – Вологда: Инфра-Инжиниринг, 2012 – 372 с.
Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебник для студентов средних профессиональных учебных заведений / Н.Ф. Котеленец, Н.А. Акимова, Н.И. Сентюрихин. – М.: Академия ИЦ, 2013 – 304 с.
Ладучин Н.М. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Н.М. Ладучин. – СПб.: Лань П, 2016 – 160 с.
Юнусов Г.С. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Г.С. Юнусов, А.В. Михеев, М.М. Ахмадеева. – СПб.: Лань, 2011 – 160 с.
Основина, Л.Г. Автомобильные дороги: Строительство, ремонт, эксплуатация / Л.Г. Основина, Л.В. Шуляков, В.Н. Основин, Н.В. Мальцевич. — Рн/Д: Феникс, 2011 — 490 с.
Акимова, Н.А. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования / Н.А. Акимова, Н.Ф. Котеленец, Н.И. Сентюрихин. — Вологда: Инфра-инженерия, 2023. — 304 с.
Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий / Ф.Я. Рудик, В.Н. Буйлов, Н.В. Юдаев. – СПб.: Гиорд, 2008 – 352 с.
Гологорский, напр. Управление и ремонт оборудования строительных организаций / Е. Г. Гологорский, А. И. Доценко, А. С. Ильин. — М.: Архитектура-С, 2006. — 504 с.
Казымов, К.Г. Эксплуатация и ремонт оборудования газораспределительных систем: Практическое пособие для слесаря газового хозяйства / К. Г. Казымов, В.Е. Гусев. – М.: НЦ ЭНАС, 2012 – 288 с.
Кязимов К., Г. Эксплуатация и ремонт оборудования газораспределительных систем / К.Г. Кязимов, В.Е. Гусев. – М.: Энас, 2014 – 288 с.
Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2013 – 272 с.
Юркевич, А. А. Монтаж, регулирование, эксплуатация и ремонт систем электроснабжения промышленных предприятий: учебник КПТ / А. А. Юркевич, Г. К. Ивахнюк и др. — СПб.: Лань КПТ, 2016 — 400 с.
Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков. – М.: МЭИ, 2011 – 384 с.
Никитко И. Универсальный справочник по сантехнике. Монтаж, ремонт, эксплуатация / И. Никитко. – СПб.: Пьетро, 2017 – 352 с.
Серикова Г.А. Сантехника в доме. Монтаж, ремонт, эксплуатация / Г.А. Сериков. – М.: Классик РИПОЛ, 2012 – 256 с.
Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н. А. Акимова. – М.: Академия, 2018 – 208 с.
Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков, В.П. Феоктистов, Н.Г. Шабалин. — Вологда: Инфра-инженерия, 2011. — 384 с.
Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. – М.: Высшая школа, 2008 – 462 с.
Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полянович. – СПб.: Лань, 2019 – 396 с.
Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий: учебник для вузов / Ф.Я. Рудик и др. – СПб.: ГИОРД, 2008 – 352 с.
Проектирование и расчет многоэтажных гражданских зданий и их элементов. Учебное пособие для вузов / П.Ф. Дроздов, М.И. Додонов, Л.Л. Паншин, Р.Л. Саруханян / под ред. ПФ Дроздова. — М., Стройиздат, 1986. — 351 с.
Серебров Б.Ф. Гаражи и многоэтажные автостоянки: Учебное пособие. – Новосибирск: НГАХА, 2005. – 131 с.
Нагрузки и воздействия на здания и сооружения / Гордеев В.Н., Лантух-Лященко А.И., Пашинский В.А., Перельмутер А.В., Пичугин С.Ф. Под ред. А. В. Перельмутер. — М., Изд-во Ассоциации строительных вузов, 2007. — 482 с.
Нанасова С.М. Строительство малоэтажных жилых домов. Упражнение. — М., Издательство АСВ, 2005 — 128 с.
Вспомогательные системы / Хейно Энгель, предисловие. Ральф Рэпсон торговал с ним. ЛА Андреева. — М., АСТ Астрель, 2007. — 244 с.
Обследование и испытания зданий и сооружений. Учебное пособие для вузов / В.Г. Козачек, Н.В. Нечаев, С.Н. Нотенко и др., изд. В. И. Римшина. — М., Высшее шк., 2004. — 447 с.
НВ Прядко. Обследование и реконструкция жилых зданий. Упражнение. Макеевка. ДонНАСА, 2006 — 156 с.
Организация строительного производства. Пособие-учебник для вузов / С.А. Болотин, А.Н. Вихров. – М., Издательский центр «Академия», 2007. – 208 с.
Нойферт П., Нефф Л. Проектирование и строительство. Дом, квартира, сад. Перевод с него. — Третье изд., исправленное и дополненное. — М., Издательство «Архитектура-С», 2005 г. — 264 с.
Расчеты конструкций загородного дома. Методы экономии. Нагрузки. Влияние. Справочник / Сост.В.И.Рыженко. — М., Издательство Onice, 2007 — 32 с.
Нойферг Э. Планирование строительства / За с ним. К. Ш. Фельдман, Ю. М. Кузьмина, Под ред. З.И. Эстров и Е.С. Раева. — 2-е изд. — М., Стройиздат, 1991. — 392 с.
Саг Ф. Как избежать ошибок при строительстве индивидуального дома. Для с венг. С.С.Попов / Под ред.Ю. А. Муравьева. — М., Стройиздат, 1987 — 192 с.
Еремкин А.И., Королева Т.И. Тепловой режим учебных корпусов. — М., Изд-во АСВ, 2000 — 368 с.
_https://sovet-ingenera.com/elektrika/wires/cveta-provodov-v-elektrike.html
Балабан-Ерменин Ю.В. В., Липовских В.М., Рубашов А.М. Внутренняя защита от коррозии трубопроводов водяных тепловых сетей. 2-е издание. Переработанное, объединенное – М.: Изд-во «Известия теплоснабжения», 2008. – 288 с.
Афанасьев А.А. Реконструкция жилых зданий: учебное пособие для студенчества по направлению 270100 «Строительство» / А. А. Афанасьев, Е.П. Матвеев. –М., 2008.
Иванов Ю.В. Реконструкция зданий и сооружений: укрепление, восстановление, ремонт: Учебник возмещения / Ю.В. Иванов. -М. : Изд-во Ассоциации строительных вузов, 2013. – 312 с.
Кутуков В.Н. Реконструкция зданий: Учебник для вузов по спецпредложениям. «Оборудование и системы машин и оборудования для технического обслуживания зданий» / В.Н. Кутуков. -М. : Высшая школа, 1981. – 263 с.
Матвеев Е.П. Реконструкция жилых домов. Через 2 часа Часть 1. Теория, методы и технологии реконструкции жилых зданий. Матвеев. -М. : ГУП ЦПП, 1999. – 367 с.
Матвеев Е.П. Реконструкция жилых домов. Алле 2. Часть 2. Промышленные технологии реконструкции жилых домов различных сроков строительства. Матвеев. -М. : ГУП ЦПП, 1999. – 364 с.
Миловидов Н. Н. Реконструкция жилых зданий: учебное пособие для вузов / Н. Н. Миловидов, В. А. Осин, М. С. Шумилов. -М. : Высшая школа., 1980. – 240 с.
Носков И.В. Усиление оснований и реконструкция фундаментов: учеб. / IV. Носков, Г.И. Швецов. -М. : Абрис, 2012. – 134 с.
Реконструкция зданий и сооружений: пособие-учебник для специалистов-строителей вузов / А.Л. Шагин и др.; и. К. Шагин. -М. : Высшее шк., 1991. — 352 с.
Цвет проводов в электропроводке и маркировка: фаза, ноль, земля
Что такое цветовая маркировка проводов и кабелей в электрике должен знать каждый электрик, даже домашний! Это полезно знать при монтажа проводки или ее ремонте. Ниже вы найдете подробные описания расцветки проводов в электропроводке с рекомендациями.
Как окрашиваются провода фазы
Провод фаза – это те самые 220 вольт. Прикосновение к ним может вызвать сильный удар током, поэтому их принято окрашивать в яркие, контрастные тона.
Традиционная окраска фазного провода — это красный или коричневый. Эта тенденция сохраняется во всех ГОСТовских кабелях, что позволяет без проблем определить необходимый кабель.
Маркировка проводов и кабелей для трехфазных сетей отличается. В частных домах и квартирах они практически не встречаются – это промышленный стандарт, но все же иногда их используют.
Трехфазное цветовое обозначение выглядит следующим образом:
- L1, иногда обозначается, как «А» — желтый;
- L2 (В) – зеленый;
- L3 (С) – красный.
По правилам устройства электроустановок (ПУЭ), цвет кабеля должен сохраняться во всей проводке и не меняться.
Цвет провода заземления
Желто-зеленый провод – это заземление. Сейчас оно считается обязательным, но ранее его использование было мало распространенным. На схемах его маркируют аббревиатурой РЕ. В домах старого типа иногда встречается маркировка PEN, то есть совмещение заземления с нейтралью.
На данный момент такое совмещение малораспространенно, но провода подобного типа еще выпускают. Кроме стандартного желто-зеленого окраса здесь добавлен голубой.
Цвет нулевого провода
Ноль или l n в электрике – это синий провод, но не обязательно. Иногда он обозначается белым, синим с белой полосой или голубым.
Как правило, цвета фазы и нуля контрастны, чтобы вы могли быстро определить, где какой-провод находится.
Ручная цветовая разметка
Не имеет значения в электрике какого цвета обозначаются провода в сети переменного тока. Плюс с минусом как бы постоянно меняются друг с другом, чтобы вы не спалили технику. А так как полярность проводов, электрики часто подключают провода в произвольном порядке. Поэтому на заземлении может внезапно оказаться фаза.
Аналогично проводку часто прокладывают одноцветными кабелями. Здесь в принципе невозможно определить, где и что находится. В этом случае нужно найти фазу с нулем и промаркировать.
Как определить фазу и ноль
Перед тем, как сделать обозначение проводов по маркерам, необходимо найти фазу. Сделать это можно 2 способами:
- Отвертка-индикатор. Простейший инструмент для определения фазности. Достаточно вставить его в отверстие розетки и дотронуться до контакта на ручке. Если светодиод загорелся – значит вы нашли фазу. Если нет – то это ноль. Обратите внимание, что метод подходит только для однофазных сетей, то есть 220. В случае с трехфазной проводкой метод не работает.
- Мультиметр. Если нет индикатора, можно воспользоваться мультиметром. Поставьте рычаг в положение переменного напряжения 220 вольт. Теперь вставьте щупы в отверстия и посмотрите на дисплей. Если показывает «220 +-«, значит на месте красного щупа находится фаза. Если «-220» — фазировка неправильная и необходимо поменять щупы местами.
Как разметить провода
В общем, сортировку проводов по цветам можно производить по разному. Основная задача – сделать ее понятнее и проще, чтобы в дальнейшем вы не путались. Задача заключается в определении фазировки (ее определение описано в предыдущем пункте) и маркировки. Вот 3 способа, которые позволят это сделать.
Малярной лентой
Подходит на случай, если вы проводите ремонт и нужен краткосрочный маркер. Просто оторвите кусочек малярной ленты и подпишите ее (фаза, ноль или заземление).
Способ подходит только как временное решение! Во-первых, малярная лента ненадежна. Надпись может стереться или наклейка отвалится. Во-вторых, это небезопасно. Клей малярки легко воспламеняется.
Изолентой
Если вы когда-нибудь задумывались, почему синяя изолента именно такого цвета. Дело в том, что это цвет нулевого провода!
В продаже есть красная, синяя, черная, зеленая и даже желто-зеленая изолента, чтобы помечать провода разного назначения. Этот способ быстрый и простой – его можно использовать на длительной дистанции.
Маркировка проводов по цвету делается просто – отрежьте кусочек и обмотайте возле открытой жилы.
Примечание. Берите хорошую изоленту с сильной адгезией. Она не сорвется и продержится до замены проводки.
Термоусадочная трубка
Способ аналогичный предыдущему. В продаже есть термоусадка разного цвета, повторяющаяся ГОСТовскую маркировку.
В магазине продаются нарезанные наборы специально для этих целей. После того, как вы вставите провод в трубку – прогрейте ее зажигалкой. Под действием температуры она сожмется и плотно обожмет жилу.
Кабельные маркеры
Пластиковые насадки, натягивающиеся на жилу. Продаются под разное сечение кабеля, благодаря чему плотно фиксируются и не спадают. Метод достаточно удобный, так как пластик негорючий и безопасный.
Электрики также обозначают таким образом линию проводов, чтобы не запутаться при демонтаже или ремонте.
Цветные маркеры
Еще более удобный способ, позволяющий значительно упростить организацию. Каждый маркер имеет свой цвет и цифру, чтобы обозначить одну электролинию. Фиксируются аналогично предыдущему типу. Их минус: почти всегда продаются бобинами по 100 штук и более. Редко в магазинах встречаются поштучная фасовка.
Кабельные стяжки
Подходят не только для маркировки электропроводов, но и для их организации. Например, фазные провода в 380В сети можно совместить в один пучок. На них присутствует специальная плашка, где можно записать важную информацию. Продаются также пачками, но зато в разноцветном комплекте. Наносится разметка обычным перманентным маркером, чтобы она не стерлась со временем.
Цветовые коды электрических проводов | Мистер Электрик
Сегодня в большинстве домов используется стандартная электрическая система, но в них по-прежнему используется более старая система. Каждый метод имеет уникальные конфигурации проводов, и очень важно знать, как идентифицировать эти провода, если вы работаете с электропроводкой в своем доме. Работа с электропроводкой может быть сложной задачей, и в большинстве случаев лучше всего вызвать профессионала, такого как мистер Электрик.
Цветовая маркировка электрических проводов позволяет идентифицировать различные типы проводов. Электрики используют систему цветового кодирования, чтобы убедиться, что провода правильно подключены.
Черные провода
Эти провода используются для 120-вольтовых цепей, освещения и небольших бытовых приборов, таких как кофеварки и фены. Они также используются для цепей на 240 вольт, таких как более крупные приборы, такие как холодильники или сушилки для белья. Эти провода обычно сплошного черного цвета, но могут также иметь белые полосы посередине, если они находятся под высоким напряжением.
Красные провода
Красные провода обычно используются для систем 12 В, но также могут использоваться для систем более высокого напряжения в сочетании с другими цветами, такими как черный, желтый или зеленый. Красные провода часто встречаются в системах сигнализации, которые используют ток низкого напряжения для включения сигнализации при обнаружении движения в пределах диапазона действия датчика.
Красные провода обычно подключаются непосредственно к основному источнику питания здания, которым может быть блок предохранителей или панель выключателя в вашем доме или офисе. Эти провода сами по себе не несут электричества, а вместо этого служат проводником, по которому электричество проходит из одного места в другое в вашем доме или на работе. Красные провода всегда должны быть надежно закреплены с помощью проволочных гаек или обжимных соединителей для обеспечения безопасности.
Зеленые провода
Зеленые провода обычно используются для телефонных линий, но также могут использоваться для других линий связи, таких как кабельное телевидение или подключение к Интернету (кабель). Зеленые провода никогда не следует соединять с красными, так как это может привести к повреждению вашего оборудования или даже к пожару.
Белый и серый провода
Белый провод является нейтральным и несет электрический ток обратно к главной панели, который распределяется по другим частям вашего дома. Серый провод — это горячий провод, по которому электричество идет от коробки выключателя к другим местам в вашем доме. Этот цветовой код позволяет легко различать горячие и нейтральные провода.
Синий и желтый провода
Эти два провода используются в качестве дополнительных «горячих» проводов в некоторых старых домах. Если в вашем доме есть эти два провода в дополнение к белому и серому, вам нужно будет использовать их в соответствии с местными нормами или проконсультироваться с электриком, прежде чем использовать их как часть вашей электроустановки.
Устранение неполадок
Если ваши лампы не работают, когда вы включаете прибор, проверьте оба конца шнура каждого светильника или шнура лампы на наличие ослабленных соединений или поврежденных проводов. Если вы обнаружите ослабленные соединения или поврежденные провода, отремонтируйте их с помощью изоленты или других подходящих материалов, прежде чем снова использовать фонари. Если ваши фары по-прежнему не работают после проверки всех возможных проблем, замените их новыми.
- Внимательно прочитайте все инструкции и этикетки.
- Купите правильное оборудование для работы, которую вы задумали.
- Если вы в чем-то не уверены, спросите кого-нибудь, кто знает, что он делает, прежде чем продолжить свой проект.
- Используйте изолированные инструменты, такие как отвертки и плоскогубцы с резиновым покрытием.
- Используйте перчатки при работе с электричеством, потому что они защищают ваши руки от травм, если они случайно коснутся провода под напряжением.
- Убедитесь, что на всех розетках установлены крышки, чтобы дети и домашние животные не могли попасть в них пальцами и получить удар током.
- Убедитесь, что питание отключено перед выполнением электрических требований.
- Никогда не работайте на мокрых поверхностях при работе с электричеством, поскольку это может привести к поражению электрическим током, если вы стоите в воде во время работы с автоматическим выключателем и т. д.
Опасения по поводу использования неправильных проводов
Неправильно установленная проводка может представлять серьезную опасность возгорания и нанести значительный ущерб домам и другим зданиям. В дополнение к возникновению пожара неправильная проводка может создать небезопасные условия для жителей домов или других зданий, где проводка не установлена в соответствии с требованиями правил, поскольку это может привести к перегрузке цепей или повреждению оборудования, такого как осветительные приборы или бытовые приборы.
Mr. Electric
Mr. Electric предлагает бесплатные онлайн-ресурсы, которые помогают информировать домовладельцев по вопросам электробезопасности и дают советы по выбору качественных подрядчиков, имеющих опыт работы с проектами электропроводки в жилых помещениях. Наем профессионального электрика, такого как мистер Электрик, всегда лучше, чтобы убедиться, что электропроводка настроена правильно.
Что такое рейтинг IC для освещения?
Ответы на ваши вопросы о потолочном вентиляторе
Цветовые коды электрических проводов
— Foster Electric
Цветовые коды электрических проводов — отличный способ понять, для чего предназначен каждый кабель и как его следует использовать. В этой статье будут рассмотрены основы электропроводки, чтобы вы могли начать использовать эту жизненно важную функцию безопасности в своем доме или офисе.
Первое, что нужно знать о цветах электрических проводов, это то, что существует много разных типов: черный, красный, зеленый, синий, желтый, белый и серый. Каждый тип кабеля имеет свою функцию, и мы обсудим их ниже.
Что означает цвет электрического провода?
Электрические провода передают электроэнергию от источника питания, такого как электросеть и трансформаторы, в жилые или коммерческие здания. Он несет как электрическую энергию, так и информацию о том, какой ток протекает через него в любой момент времени.
Когда дело доходит до электрических проводов, цвета позволяют электрикам и другим торговцам определить тип питания, проходящего по проводу. На первый взгляд это может показаться произвольной системой, но у каждого цвета есть свое предназначение! Электропроводка — это не то, о чем большинство людей думают ежедневно, но всегда важно знать основы.
Черные электрические провода
Черные провода являются основным проводом питания в большинстве жилых домов. Его также часто можно найти вокруг кабелей, прикрепленных к выключателям, розеткам и розеткам. Черные провода обычно используются для передачи низковольтного электричества от ваших розеток и светильников. Его можно использовать для передачи питания или соединения выключателей с розетками, которые являются неотъемлемой частью всех цепей. Черные провода также играют особую роль в качестве «ножек переключателя», потому что они соединяют один конец с электрической нагрузкой, а другой конец остается подключенным к выключателю.
Никогда не недооценивайте важность черных проводов при построении вашей схемы. Черные провода часто находятся под напряжением, а это значит, что они передают электричество, и с ними следует обращаться крайне осторожно! Электрик со знаниями должен устанавливать этот тип проводки, потому что это может создать проблемы, если когда-либо возникнет ток короткого замыкания (поражение электрическим током).
Красные электрические провода
Красный электрический провод обычно ассоциируется с напряжением 220 В, а это означает, что по нему протекает большой ток. Обычно он используется в жилых домах и коммерческих зданиях для питания осветительных приборов и другого небольшого электрического оборудования и часто используется для подачи питания на тяжелое оборудование, такое как печи, сушилки, обогреватели и кондиционеры, в больших, таких как офисные здания.
Красные провода также используются в некоторых типах ножек выключателей, которые также имеют черный провод! Кроме того, они часто используются для подключения проводных детекторов дыма к системе электроснабжения дома. Красный и черный провода можно соединить вместе или соединить один из них с существующим цветным проводом.
Синие и желтые электрические провода
Что касается проводки, синий и желтый цвета не используются в обычных розетках. Вместо того, чтобы использовать эти два цвета для шнуров питания в ваших розетках, они находятся внутри кабелепровода, где вы можете увидеть их как ножки переключателя или структурные светильники в паре с выключателями света.
Эти типы проводки передают питание, но обычно не работают как типичные розетки из-за более сложной схемы. Их можно использовать для электрических цепей, проводящих электричество между выключателями и столбами, что делает их известными как проводники или промежуточные кабели.
Синие провода чаще всего служат проводниками для трех- или четырехпозиционных выключателей. Напротив, более красочные желтые обычно управляют потолочными вентиляторами, структурными светильниками и розетками в сочетании с выключателями света.
Белый и серый электрические провода
Белый и серый провода — два наиболее распространенных цвета нулевых проводов в зданиях. Белый чаще всего используется в строительных проектах, но это не имеет значения, поскольку они оба выполняют одну и ту же функцию балансировки потока электроэнергии.
Нейтральный провод является наиболее важным компонентом вашей электрической панели, так как он соединяется непосредственно с металлической частью, называемой шиной. Это соединение не только стабилизирует ток, но и защищает вас от поражения электрическим током, так как напряжение электричества, проходящего через любые другие компоненты в вашем доме, никогда не превышает 115 вольт.
Цвет электрических проводов может показаться неважным, но это не так. Белый и серый кабели можно соединять только друг с другом, поскольку они называются «нейтральным» кабелем или проводом; однако, несмотря на то, что они помечены как нейтральные провода, по этим кабелепроводам по-прежнему протекает ток, если в цепи есть дисбаланс силовой нагрузки, поэтому обращайтесь с ними осторожно при подключении или отключении этих кабелей из соображений безопасности!
Зеленые электрические провода
Зеленые провода предназначены для заземления цепей, которые могут быть повреждены статическим электричеством и перенапряжениями. Зеленые провода в нашей электрической системе нужны для безопасности. Они подключаются к клемме заземления и проходят от нее через розетку, а затем вверх к панели выключателя, где они встречаются с другими металлическими частями электричества, которые нуждаются в защите. Эти различные части создают электрическую цепь, которая может остановить нас, если что-то пойдет не так, чтобы нас не ударило током!
Если провод под напряжением коснется чего-то проводящего, например металла или воды, то все электричество будет направлено в эти объекты, а не куда-либо еще. Это плохо по двум причинам: во-первых, потому что это означает, что все рядом с обесточенной цепью только что стало чрезвычайно наэлектризованным; во-вторых, потому что невозможно остановить электричество в других местах, не отключив электричество в другом месте, что может повредить кому-то, если он прикоснется к прибору, пока вы это делаете! К счастью, зеленые провода действуют как блокираторы между цепями с утечкой электронов, направляя их безопасно вниз в землю, а не через что-либо поблизости.
Следует помнить одно важное правило безопасности: зеленые провода могут соединяться только с другими зелеными проводами. Если в цепи есть какие-либо неисправности, то эти провода под напряжением могут быть потенциально опасными.
