Как разобрать однорычажный смеситель (кран) в ванной – инструкция, видео

Для мелкого повседневного ремонта необходимо знать, как разобрать кран в ванной; однорычажный смеситель приобрел широкую популярность сравнительно недавно. Поэтому не каждый хозяин знает, как заменить прокладку или сделать другие необходимые операции, чтобы обеспечить беспроблемное функционирование устройства.

Содержание

1. Общие сведения
2. Устройство однозахватного смесителя
3. Подготовка к работе
4. Разборка картриджного смесителя
5. Как разобрать «кран/душ»-переключатель
6. Разборка смесителя для замены пружины
7. Разборка шарового крана
8. Профилактические меры
9. Видео инструкция

Общие сведения

Смеситель с одной ручкой пришел на смену устаревшим «елочкам» и другим подобным конструкциям. Такой кран прост в обращении и уходе, долговечен, надежен.

Стильный внешний вид однозахватного крана преобразит интерьер ванной комнаты. Даже самый обычный санузел приобретет элегантный и современный вид, если в нем установить однорычажный кран.

Температура воды и величина струи в однозахватном смесителе регулируется при помощи 1 ручки. Это позволяет создавать напор от совсем слабого до очень мощного, в зависимости от случая.

Мыть и чистить однорычажные краны несложно. Это можно делать с помощью обычных чистящих средств и мягкой губки. При этом смеситель всегда будет иметь элегантный и блестящий внешний вид.

Устройство однозахватного смесителя

Однозахватные краны тоже нуждаются в мелком ремонте. Чтобы чинить такое устройство самостоятельно, необходимо знать, как разобрать однорычажный смеситель, из каких элементов он состоит и т. п.

Однозахватный смеситель

Основные составляющие однозахватного смесителя это:

• рукоятка (рычаг) управления;
• носик, регулирующий струю;
• корпус;
• крепежный элемент;
• шаровый или картриджный элемент;
• прокладки из резины или силикона;
• круговая гайка;
• эластичные трубки (шланги) для подачи воды.

Части однорычажного смесителя

Основное отличие однорычажных кранов разной конструкции — смесительная камера. Это может быть полый шар из нержавеющей стали или картридж из особо прочной керамики.

Через 2 отверстия в смесительную камеру подается горячая и холодная вода. Для выхода струи имеется дополнительный проход. Циркуляция воды, регулировка напора и температуры струи внутри камеры осуществляется при помощи рабочей ручки.

Шаровая смесительная камера подлежит мелкому ремонту, чистке и т. п. в процессе эксплуатации. Керамическую картриджную камеру в случае неисправности необходимо заменить. Продлить срок службы таких смесителей помогут специальные фильтры, сквозь которые будет происходить подача воды из водопровода.

Самостоятельная разборка однорычажных кранов производится для устранения таких неисправностей, как:

• протекание картриджа;
• слабая подача воды при включении шарового смесителя на полную мощность;
• неисправность кнопочного переключателя;
• одновременная подача воды в лейку душа и в излив.

Для устранения более серьезных неисправностей лучше пригласить специалиста. Возможно, смеситель придется полностью заменить. Однако такие ситуации при правильной эксплуатации устройства случаются нечасто.

Подготовка к работе

Чтобы ремонт прошел без проблем, необходимо заранее приготовить все необходимое. Для работы понадобятся:

• пассатижи;
• плоскогубцы;
• набор отверток;
• металлический стержень;
• технический нож;
• ключ — разводной и гаечный;
• комплект шестигранников;
• молоток;
• фонарик;
• ветошь.

Инструменты

Перед тем как разобрать смеситель, необходимо перекрыть подачу воды.

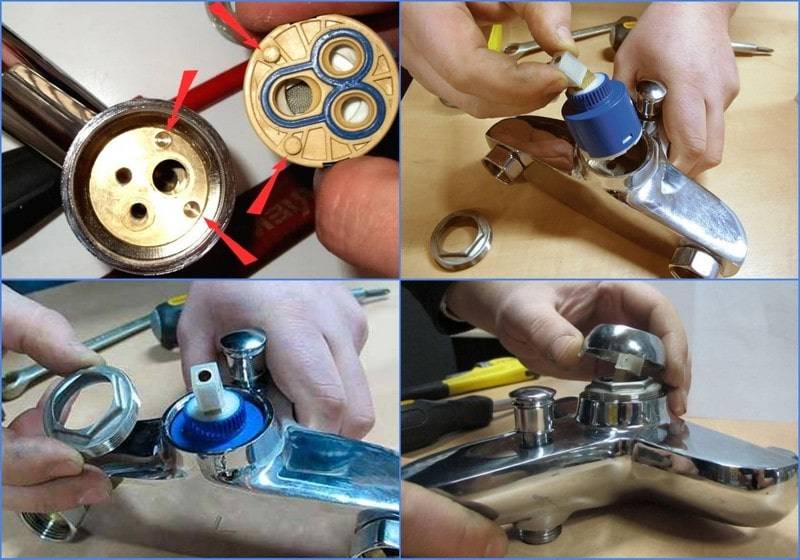

Разборка картриджного смесителя

Демонтаж смесителя произвести несложно. На работу потребуется 15-20 минут. Главное, помнить, что действовать нужно осторожно, правильно подбирая инструмент по размеру. Особую аккуратность следует проявить, если в гайке имеются выемки.

Разбираем смеситель в следующем порядке:

1. Вначале нужно удалить рычажные заглушки, которыми обозначается расположение ручки для подачи холодной и/или горячей воды.Заглушка
2. Затем открутить винт и удалить рукоятку.Демонтаж рукоятки
3. Вручную или ключом подходящего размера с корпуса снимается керамическая, а затем круговая гайка.Снятие гайки
4. Теперь можно вытащить картридж.Картридж

После того как смеситель разобран, можно проводить устранение неисправностей.

Как устранить течь? Протекание кранов чаще всего начинается при неисправности картриджной камеры. Самая частая причина таких ситуаций — попадание и скапливание в междисковом пространстве твердых частиц мусора и/или случайно попавших мелких предметов.

Чтобы не ошибиться при покупке нового картриджа, нужно взять с собой использованный элемент в качестве образца или шаблона. Подобные смесительные камеры отличаются диаметром отверстий (3 или 4 см), а также фиксирующими элементами на нижней пластине.

Прокладки желательно выбрать не резиновые, а силиконовые. Этот материал меньше портится под воздействием влаги. Поэтому силиконовая прокладка прослужит дольше, чем резиновая, и будет надежнее обеспечивать герметизацию смесителя.

После приобретения картриджа его необходимо разместить в корпусе, совместив все отверстия. Затем смеситель собирается в обратном порядке. Все детали нужно аккуратно установить на место и осторожно закрутить гайки. Теперь можно пустить воду, чтобы проверить результат ремонта.

Как разобрать «кран/душ»-переключатель

Основная причина подобной неисправности — износ прокладок, установленных внутри устройства. Они имеют форму кольца. Запасные прокладки продаются в комплекте с однорычажным краном. Можно изготовить их самостоятельно, используя резину толщиной не менее 3 или 4 см. Изношенная прокладка послужит шаблоном.

Работу по замене изношенного элемента нужно проводить в следующем порядке:

1. Установить рукоятку в положение «закрыто».
2. Снять эластичный шланг душа.
3. Удалить декоративный колпак (крышку).
4. Демонтировать винтовой крепеж.
5. Извлечь кнопку переключателя плоскогубцами или пассатижами.
6. Вывернуть переходник из носика при помощи отвертки или стержня.
7. Удалить изношенную резину.
8. Установить новые прокладки, предварительно смазанные герметиком.
9. Собрать смеситель в обратном порядке.

Хромированную поверхность крана легко повредить металлическим инструментом. Поэтому для работы нужно приготовить небольшой кусок мягкой плотной ткани. Это сохранит внешний вид смесителя.

Разборка смесителя для замены пружины

По мере использования пружина в переключателе однозахватного крана может растянуться. При этом кнопка не возвращается в стартовую позицию. Для замены растянутой пружины кран разбирается в следующем порядке:

1. Демонтируется переходник.
2. Извлекается шток с пружиной.
3. Растянутая пружина удаляется.
4. На шток при помощи плоскогубцев накручивается новая пружина.
5. Переключатель собирается и устанавливается на место.

Важно! Приобретая новую пружину, следует помнить, что ее диаметр должен быть немного меньше, чем у использованного элемента. Лучший материал для подобных изделий — сталь с гальваническим покрытием. Такая пружина прослужит дольше.

Разборка шарового крана

Конструкция шарового смесителя намного проще, чем картриджного однорычажного крана. Это обеспечивает долговечность устройства и несложный демонтаж для замены отдельных изношенных элементов и/или устранения слабого напора воды.

Шаровой кран

Перед тем как разобрать шаровый кран, необходимо приготовить инструменты и приспособления для работы по вышеуказанному списку. Обязательно перекрыть поступление воды из трубы водопровода!

Разборку шарового крана нужно проводить в следующем порядке:

1. Аккуратно открутить фиксирующую гайку.
2. Снять гусак шарового крана.
3. Демонтировать гайку, удерживающую сетчатый фильтр в сопле излива.
4. Промыть снятый фильтр проточной водой и продуть его в обратном направлении.
5. Гусак тщательно промыть струей воды и/или прочистить.
6. Аккуратно собрать все элементы конструкции, действуя в обратном порядке.

При выполнении работ желательно не торопиться и беречь от повреждения металлическим инструментом хромированные поверхности смесителя. Чтобы избежать ошибок, можно воспользоваться фото- и видеоматериалами.

Схема разборки крана

Чтобы заменить верхний уплотнитель, шаровый кран демонтируется в следующем порядке:

• снятие рукоятки;
• извлечение двухкомпонентной щитовидной детали из пластика;
• промывание черной стороны извлеченной детали, т. е. собственно уплотнителя.

Чтобы заменить нижний уплотнитель для устранения течи, необходимо:

• демонтировать шаровое устройство;
• достать расположенный внизу уплотнитель;
• разместить внутри устройства шаровой механизм;
• закрепить уплотнители особой гайкой из пластика;
• установить на место рукоятку.

Теперь можно открыть воду и проверить качество работы. Чтобы повысить герметичность и увеличить срок службы резиновых уплотнителей, можно использовать силиконовую смазку.

Профилактические меры

Соблюдая несложные правила обращения, можно значительно повысить срок беспроблемной эксплуатации однорычажных смесителей. Избежать поломок и других неприятностей помогут следующие меры:

• приобретение устройства от известного производителя и в надежной торговой точке;
• покупка тяжелого смесителя из латуни;
• правильная установка смесителя;
• обязательное использование фильтров для подводящих отверстий;
• регулярная эксплуатация однорычажного крана во избежание закоксовки и пересыхания уплотнителей из резины или силикона;
• своевременное устранение протечек и других мелких неполадок;
• обязательное предварительное изучение инструкции, видеоматериала и/или консультация со специалистом;
• обработка всех соединительных деталей герметиком;
• крепление резьбовых соединений с помощью фум-ленты;
• регулярный профилактический осмотр устройства;
• немедленная замена уплотнителей по мере износа.

При отсутствии достаточного навыка и/или опыта обращения с рабочим инструментом лучше пригласить знающего специалиста.

Видео инструкция

Как разобрать смеситель в ванной: двухвентильный, однорычажный и шаровой

Опубликовано: 24.04.2019

Содержание статьи

• 1 Общие рекомендации
• 2 Необходимый инструмент, принадлежности
• 3 Однорычажный
• 4 Полуоборотный
• 5 Двухвентильный
• 6 Шаровой
• 7 Переключатели душа
• 8 Аэратор

Возможность обойтись без вызова мастера при неполадках смесителя душевой привлекает экономией средств. Самостоятельный ремонт начинается с разборки, основные сведения о технологии процесса приведены в статье.

Общие рекомендации

Сантехническая арматура ванной нуждается в периодической ревизии. Для замены износившихся, неисправных компонентов необходимо разобрать смеситель в ванной, придерживаясь алгоритма действий:

• Ознакомьтесь с конструкцией, последовательностью разборки.
• Подготовьте инструменты, освободите зону работы от посторонних предметов.
• Перекройте подачу воды.
• Открыв кран, сбросьте остаточное давление системы.
• Во избежание повреждений декоративного покрытия используйте защитные накладки на губки ключей; оборачивайте гайки, колпаки арматуры тканью. Подложив толстое полотенце, убережете раковину, ванну от случайно упавших деталей, удара сорвавшегося ключа.
• Перед тем как снимать рукоятку, обязательно выкрутите крепежный или стопорный винт, скрытый заглушкой. Далее следует демонтировать запорно-регулирующий узел. Тип смесителя определяет нюансы операций.
• Ограничивайтесь достаточным минимумом: разбирать лишнее не нужно, постарайтесь предварительно установить причину поломки.

В большинстве случаев удобнее выполнять разборку, не снимая смеситель. Иногда невозможно выкрутить буксу, картридж на месте, тогда отсоединяют корпус от подводящих воду эксцентриков, открутив накидные гайки.

Удерживайте корпус рукой или вторым ключом за накидную гайку, чтобы компенсировать опрокидывающий момент, если головка тяжело выкручивается. Иначе нарушится герметичность соединений: эксцентрик – гайка, футорка – корпус; есть вероятность обломить кран по резьбе футорки.

Необходимый инструмент, принадлежности

Обязательный ремонтный набор:

Разводному инструменту присущ небольшой люфт, поэтому легко смять грани, например буксы, при тугой затяжке. Где позволяют габариты, можно использовать высокие торцовые головки, обеспечивающие более равномерное приложение усилия. Газовый ключ, даже номер 1, применять не рекомендуется. Не рассчитав силу, рискуете раздавить тонкостенные элементы, сорвать резьбу, оставить мощными губками задиры, вмятины на хроме.

Зарубежная арматура отличается рядом S, например: 15, 16, 18 вместо 14, 17, 19 мм – по отечественным стандартам. Не допускается использовать ключи, не соответствующие размеру граней, во избежание «слизывания» последних из-за проскальзывания.

Профессиональная оснастка:

В проблемных случаях требуются:

Не забудьте приготовить мягкую чистую ветошь, наденьте хлопчатобумажные перчатки – культура и качество работы начинаются с мелочей.

Однорычажный

Безотказность однорычажного смесителя в основном определяется состоянием картриджа. Ремонт сводится к чистке, смазке или установке новой кассеты. Чтобы вынуть картридж:

Совет: Прикипевший крепеж залейте на пару часов вэдэшкой или керосином.

Поясняющее видео от KOHLER:

Распространенная проблема – течь по соединению носика с корпусом решается заменой уплотнительных колец. В большинстве случаев доступ к ним получают, демонтировав рычаг, хромированное кольцо, затем вращательно-поступательным движением снимают излив вверх.

Существуют конструкции для раковин, у которых поворотный гусак снимается вниз, поэтому последовательно:

Опыт мастеров:

Полуоборотный

Эволюция двухвентильной конструкции завершилась модернизацией запорно-регулирующего механизма. Вместо клапана с резиновой прокладкой в буксе установили полуоборотный дисковый керамический затвор. Современный распределитель на душ реализуют аналогичной головкой.

Процесс разборки полуоборотного крана сводится к следующему:

• Отвинчиваем крышечку (бывают пластиковые, на защелках) на барашке рукой или пассатижами.

  Убираем декоративную заглушку.

• Выкручиваем винт, крепящий ручку к штоку.

  Выкручиваем винт крепления барашка.

• Стягиваем рукоятку.

  Стягиваем рукоятку.

• Откручиваем декоративный колпачок.

  Откручиваем декоративный колпачок.

• Откручиваем соответствующим ключом головку.

  Выкручиваем головку.

• Извлекаем кран-буксу.

  Извлекаем кран-буксу.

Видеоинструкция:

Двухвентильный

Со временем любой кран начинает капать, как не затягивай барашек. Вероятная причина – износ прокладки клапана (поршня), придется вывинтить головку для ревизии. Операция несложная:

Устройство двухвентильного смесителя.

• Снимаем декоративную заглушку барашка.

  Снимаем заглушку барашка.

• Выкручиваем винт крепления барашка.

  Вывинчиваем винт барашка.

• Снимаем барашек.

  Снимаем барашек.

• Откручиваем декоративный колпак, иногда на нем есть шестигранник под ключ, иногда он откручивается от руки.

  Откручиваем колпак.

• Выкручиваем и извлекаем кран-буксу.

  Выкручиваем головку.

Для отсоединения излива откручивают накидную гайку, затем вытягивают из корпуса, в котором он держится за счет резиновых колец. У круглых гусаков старого образца уплотнения непосредственно в канавках трубки. У современных плоских – на переходном фитинге.

Когда из душевой лейки не прекращает капать вода, ревизируют шаровой переключатель. Кроме гусака, обязательно отсоединяют верхний душевой отвод. Затем:

• Снимаем ручку переключателя аналогично барашкам головок.
• Откручиваем центральную футорку, через которую проходит шток.
• Полностью отпускаем шестигранным ключом верхнюю, нижнюю футорки, во фторопластовых (керамических) седлах которых вращается шар. При сборке, чтобы избежать заклинивания, завинчивают поочередно на одинаковое число ниток, регулируя прижимом свободу вращения.
• Прослабленный узел пропускает воду, предпочтительней небольшой натяг, допускающий поворот ручки пальцами.
• Вынимаем шток с шаром.

Практические советы:

Шаровой

Весьма ремонтопригодный тип арматуры. Замене подлежат резиновые подпружиненные седла, пружины, манжета, реже шар. Разборка элементарная:

Наглядное пособие от канадских специалистов:

Переключатели душа

Устаревшую шаровую конструкцию вытесняют поршневые (золотниковые) переключатели: эксцентриковые и кнопочные. Первые размещены в центральной расточке корпуса или отдельно присоединяемом диверторе. Вторые характерны однорычажным вариантам, находятся на носике.

Из центральной расточки плунжер вынимают следующим образом:

• Отсоединяем гусак, снимаем ручку аналогично шаровому переключателю.
• Выкручиваем штоковую футорку. Вынимаем вместе со штоком-эксцентриком.
• Зацепив мелким шестигранником, извлекаем вниз поршень.

Разборку кнопочного варианта рассмотрим на примере Grohe:

Последовательность операций:

• Отсоединяем душевой шланг.
• Удерживаем отверткой клапан от вращения.
• Отвинчиваем колпачек-кнопку.
• Шестигранником выкручиваем механизм в сборе.

Процесс замены дивертора KOHLER:

Аэратор

Аэратор представляет сборочную единицу, состоящую из стаканчика, объединяющего фильтрующие сеточки. Изготовляется с наружной или внутренней резьбой из латуни, дешевые вариации – пластмассы.

Солевые отложения затрудняют вывинчивание, особенно из стальных омедненных подделок. Приходится применять переставной или разводной инструмент, предварительно обернув стаканчик тряпкой.

Обычным инструментом неудобно браться за небольшие лыски на стаканчике. Профи пользуются специальными охватывающими пластиковыми ключами, позволяющими приложить большое усилие, не испортив покрытие.

Приобретая сантехнику, сохраняйте инструкцию, содержащую разнесенную сборочную схему с обозначением составных частей. Производители предоставляют технические сведения на официальных сайтах. Просмотр схем, сборочных чертежей поможет уяснить устройство, избежать ошибок при разборке, ремонте.

При отсутствии информации, руководствуйтесь правилами:

• Демонтаж любого узла (детали) выполняйте, убедившись, что все препятствующие разборке или связанные комплектующие – удалены, стопоры – отпущены.
• Не прикладывайте чрезмерных усилий: качественная сантехника собирается практически от руки. Сложности указывают на пропущенные фиксирующие элементы или коррозию резьбовых соединений.
• Собирать начинайте в обратном порядке, при длительном перерыве вспомнить нюансы поможет фотосъемка процесса разборки.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

частые поломки и их устранение

Однорычажный, или как его еще называют джойстик смеситель уверенно занимает место морально устаревших клапанных устройств. Он прост, удобен в эксплуатации и достаточно надежен. Отремонтировать его можно самостоятельно, не прибегая к помощи сантехника.

Прочитав представленную нами статью, вы сможете отремонтировать однорычажный смеситель своими руками. Перечислим все виды поломок, характерные для данного вида сантехники. Мы подробно описали, как устранять поломки. Основываясь на наших рекомендациях, вы легко сможете починить устройство с помощью одного рычага.

Содержание статьи:

• Преимущества однорычажного смесителя
• Устройство однорычажного
  • Дисковая конструкция
  • Из чего сделан шаровой смеситель?
• Устранение общих неисправностей
• Ремонт дисковых устройств
• Как починить шаровой миксер?
• Выводы и полезное видео по теме

Преимущества однорычажного смесителя

Как и любой механизм, смеситель иногда ломается. Выход из строя сантехнического прибора в ванной или на кухне – это самая частая поломка, которую нельзя не заметить – лужи на полу и надоедливые звуки падающих капель, не смолкающие ни днем, ни ночью не оставят равнодушным никого.

Вышеперечисленные неприятности достаточно просто и быстро устраняются самостоятельно. Конечно, для этого необходимо хотя бы теоретически ознакомиться с внутренним устройством смесителя, знать причину его поломки и способы ее устранения.

Смеситель однорычажный – это сантехническое приспособление, отличающееся простотой конструкции, отличной функциональностью, долговечностью и, самое главное, удобством в использовании

Все эти вопросы будут подробно рассмотрены ниже.

Однако сначала рассмотрим достоинства этого сантехнического прибора, которым он обязан своей популярностью:

• Простота и ремонтопригодность. Об этом уже было сказано выше – за счет своей простоты однорычажный смеситель служит долго, и этот срок можно продлить своевременным ремонтом изделия.
• Простота в эксплуатации. Не нужно крутить вентили, достаточно одним движением поднять джойстик смесителя, чтобы пустила воду. Для регулировки температуры рычаг поворачивают влево-вправо, а напор регулируется вертикальным движением рычага.
• Долговечность. Чем проще конструкция, тем реже он ломается — смеситель однорычажный состоит из небольшого количества деталей, а если с ним бережно обращаться, установить фильтр на воду, то изделие гарантированно прослужит более 10 лет. годы. Разумеется, это касается только качественных смесителей.

В продаже часто можно встретить изделия из хрупкого, недолговечного, но очень дешевого силумина. В лучшем случае такой смеситель проработает два года.

Отдельно стоит отметить простой ремонт. Проще говоря, сделать несложный ремонт однорычажного смесителя своими руками сможет любая умная хозяйка. В основном все сводится к банальной замене дискового картриджа или шарика — в зависимости от конструкции устройства. Но не будем забегать вперед и рассмотрим внутреннее устройство смесителя.

Фотогалерея

Фото

Смесители однорычажные выпускаются для обустройства гигиенических и кухонных помещений, в ассортименте есть модели для раковин и умывальников, душевых кабин, ванн

Однорычажный, он же навесной, смеситель удобен в эксплуатации: одним движением ручки сразу регулируются требуемый пользователем напор и нужная температура

Производители однорычажных смесителей предлагают богатый ассортимент моделей из стальных и медных сплавов с декоративным -защитное покрытие и без него

Вне зависимости от конструктивного решения все типы поворотных смесителей комплектуются шаровыми или дисковыми картриджами. Большинство операций по ремонту связаны с их заменой.

Смеситель для ванной комнаты

Удобное устройство

Оригинальный смеситель

Латунные запорные вентили

Устройство с одной рукояткой

Еще раз повторяем: достаточно просто. Здесь нет постоянно ломающихся крановых осей.

Если не учитывать наличие форсунок, душевых лейок, всевозможных переключателей, то устройство состоит всего из двух основных частей: монолитного металлического корпуса и картриджа с запорным устройством из двух дисков или шарика. Они «отвечают» за управление потоком воды и регулировку ее температуры.

Устройство однорычажного картриджного смесителя простое и состоит из минимума деталей: картридж — расходный материал; остальные детали несъемные, но с возможностью замены

Картридж помещается в корпус и надежно крепится внутри всего одной гайкой, которая аккуратно спрятана под декоративным колпачком. Джойстик управления картриджем установлен непосредственно на его рычаге. Все просто, никаких хитрых элементов, следовательно — никаких серьезных поломок.

Внутреннее устройство однорычажного смесителя может отличаться — дисковый картридж и шарик могут открывать/закрывать воду и регулировать ее температуру. Рассмотрим устройство обеих конструкций.

Варианты исполнения дисков

Как следует из названия, внутри такого устройства находится специальный патрон-колба с запорно-регулировочным механизмом. В дорогих смесителях картридж выполнен из качественной керамики; в бюджетных вариантах он обычно пластиковый.

Недорогая модель картриджа, корпус которой выполнен из пластика. Затвор дискового смесителя представляет собой пару дисков с отверстиями для холодной, горячей и смешанной воды в картридже. При совмещении поверхностей обоих дисков движение потока через устройство прекращается

Картриджный миксер очень прост в управлении, но для тех, кто привык к вентильному миксеру, сначала придется немного потренироваться, так как джойстик крутится очень легко.

Но к хорошему быстро привыкаешь: нужную температуру и напор воды можно настроить одним легким движением. Частичное или полное выравнивание дисков создает поток с нужными пользователю характеристиками.

Картридж Смеситель состоит из:

• Носик, или, как его еще называют, «гусак».
• Переключатель с фиксирующим винтом.
• Контргайка.
• Собственно картридж.
• Чемоданы с патронным седлом.
• Прокладки, шпильки, гайки — детали для обеспечения герметичности.

Диски запорного механизма чаще всего изготавливаются из керамики, реже из стального сплава. Выступы есть ни сверху, ни снизу отверстия, их форма дополняет друг друга. При полном совмещении выступы перекрывают отверстия, в результате образуется герметичное соединение.

При частичном перекрытии вода попадает в носик. Чем меньше выступы верхнего патрона закрывают отверстия нижней части затвора, тем сильнее струя.

К верхнему диску крепится стержень, положение которого можно менять для перемещения пластин относительно друг друга. Таким образом регулируется количество воды, проходящей через пластины патрона.

Следует отметить, что пластины притерты друг к другу очень плотно – это необходимое условие для нормальной работы миксера. По этой причине картриджные модели очень не любят грязную воду с посторонними механическими взвесями, так как мельчайшие частицы попадают между пластинами и вызывают их быстрый износ, что приводит к преждевременному выходу затвора из строя.

Для продления срока службы изделия некоторые производители сразу перед входом устанавливают смеситель. Рекомендуется последовать их примеру: самостоятельно установить хороший фильтр на водопровод и безопасно подавать очищенную воду ко всем сантехническим приборам.

Из чего сделан шаровой миксер?

Как и в случае с дисковой моделью, название указывает на конструктивные особенности затворного механизма устройства. В сферической модели смесителя напор воды и ее температура регулируются специальным шариком.

Изделие изготовлено из металла, внутри шар полый. Снаружи идеально отполирован. Шарик имеет три отверстия — два для холодной и горячей воды, третье для смешанной.

Стержень жестко прикреплен к детали; другой его конец крепится к рукоятке управления миксером. Таким образом, при нажатии на ручку шток вращает шар, открывает/закрывает доступ к воде и регулирует температуру струи.

Схема шарового смесителя. Принцип работы такой же, как и у дискового аналога, но конструкция отличается некоторыми деталями

Управлять шаровым миксером намного проще и удобнее, чем дисковым, так как детали ровные, идеально подогнаны, джойстик двигается очень плавно и мягко. Шарик установлен в своеобразный картридж-картридж, который легко извлекается из устройства в случае ремонта или замены.

Аналогичен дисковому аппарату очень требователен к качеству воды, плохо реагирует на жесткую воду и высокое содержание железа.

Большая часть утечек шаровых кранов происходит из-за проникновения соринок в зазоры между шаром и его удерживающими седлами из резины. Установка фильтра для воды перед смесителем в этом случае тоже считается обязательной процедурой.

Общее устранение неполадок

Под раковиной течет лужа – первым делом нужно осмотреть излив. Если она полностью сухая, то проблема кроется в нарушении герметичности подачи воды. Приходится лезть под раковину и искать течь. Чтобы было легче это сделать, нужно протереть трубы насухо тряпкой, а потом посмотреть, откуда сочится вода. Чаще всего проблему устраняют подтяжкой гайки.

Если затяжка гайки не помогает, перекрыть воду, снять патрубок, осмотреть его, осмотреть резьбу на самом патрубке и внутреннюю резьбу на смесителе

При повреждении резьбы на патрубке деталь подлежит замене. При повреждении внутренней резьбы в корпусе смесителя проблема становится намного серьезнее. Можно попытаться устранить течь, обмотав резьбу трубы уплотнительной лентой или пакли с герметиком, но это временное решение, скорее всего, придется менять смеситель целиком.

Капает из носика при полном блокировании рычага — причина может быть в повреждении запорного механизма, так как истирание уплотнительных деталей практически не влияет на работу однорычажных устройств. Если в корпусе есть трещины, смеситель нужно менять – починить не получится.

Лужа воды на раковине у основания корпуса миксера. Причина – трещина в корпусе или износ прокладки в носике поворотной части.

Фотогалерея

Фото

Прежде чем приступить к ремонту, определяем причину протечки. В нашем случае скорее всего проблема с прокладками, обозначенными цифрами 1 на фото

Для того, чтобы добраться до уплотнений, расположенных вокруг трубчатой ​​рубашки смесителя, снимаем ее. Снимите металлическую зажимную гайку (2) и нейлоновую прокладку (3)

Отсоедините от корпуса смесителя трубчатую рубашку – литая деталь с носиком. Осмотрите рубашку изнутри, если она заржавела, придется менять прибор полностью, если нет, продолжаем ремонт

Осмотрите уплотнительные кольца смесителя. Определяем, что в процессе эксплуатации они растянулись и ослабли. Итак, причина течи найдена

Найти аналогичные прокладки на замену нереально — в ремкомплектах их нет. Решаем увеличить посадку уплотнителей, намотав сантехническую нить на

Увеличив диаметр посадочных мест, устанавливаем уплотнительные кольца на свои места

Прокладки устанавливаем точно в то же положение, в котором они были до намотки своих посадочных мест

Ставим рубашку с носиком обратно на тело. Прокладки стараемся не смещать, так как они при появлении давления в рубашке обеспечивают герметичность

Шаг 1: Определить причину течи

Шаг 2: Снятие смесителя и ослабление гайки

Шаг 3: Снятие Рубашка Cast Gander

Шаг 4. Осмотр прокладок смесителя

Шаг 5. Увеличение диаметра седла под уплотнениями

Шаг 6. Повторная установка прокладок

Шаг 6. Надлежащее уплотнение прокладок

Шаг 8. Установка рубашки носика на корпус 9 0003

Мы разобрали прокладки однорычажного смесителя. Осталось собрать прибор и установить на рабочее место:

Галерея изображений

Фото

На основание корпуса надеваем белые нейлоновые уплотнители, предварительно очистив его от минерального осадка и органических примесей

Белое кольцо круглого сечения располагаем так, чтобы само кольцо погрузилось в предназначенный для него паз, а его выпуклость с другой стороны создавала бы зазор между прижимной гайкой и корпусом

Устанавливаем прижимную гайку на корпус в том виде, в каком он был до разборки. Закручиваем вручную

Полностью собираем однорычажный смеситель, устанавливаем на место, подключаем к магистралям горячей и холодной воды, проверяем работу смесителя

Шаг 9: Установка капроновой белой прокладки

Шаг 10: Обеспечение зазора между корпусом и зажимной гайкой

Шаг 11: Установка зажимной гайки

Шаг 12: Сборка и установка крана

О том, что нужно делать, подробно рассказано в предлагаемой нами статье.

Ремонт дискового инструмента

Сразу оговоримся, что «ремонт» в данном случае не совсем подходящее слово, так как, скорее всего, придется заменить только картридж, или, в особо сложном случае, весь смеситель.

На резиновых уплотнительных кольцах постоянно скапливается мусор и откладываются соли, которых в изобилии содержится в городской водопроводной воде. Постепенно герметичность начинает нарушаться и образуется течь. Для ее устранения устройство необходимо разобрать, почистить и собрать в обратном порядке.

При повреждении уплотнителей хорошо использовать для очистки теплый раствор хозяйственного мыла, затем промыть, высушить, собрать и установить на место

Перед началом разборки смесителя необходимо перекрыть подачу воды. Далее алгоритм следующий.

Прежде всего снимите декоративную заглушку сбоку корпуса. Снимается очень легко, нужно подковырнуть ножом или отверткой. После снятия заглушки откроется доступ к маленькому крепежному винту, который откручивается либо шестигранным ключом, либо отверткой.

Винт необходимо полностью выкрутить и вытащить, после чего можно снять рычаг смесителя, аккуратно потянув его вверх.

Декоративная шайба обычно навинчивается или свободно устанавливается на корпус смесителя. Его нужно снять, после чего открутить прижимную гайку, которая крепит смеситель к мойке.

Гайка большого диаметра — вам понадобится разводной ключ или гаечный ключ подходящего размера. После этого картридж можно вынуть из корпуса и осмотреть на наличие повреждений.

При разборке смесителя необходимо помнить точное расположение всех креплений и деталей. Весь процесс разборки можете сфотографировать на телефон, чтобы не ошибиться, так как иногда даже важно какой стороной устанавливается деталь

На этом разборку смесителя можно считать завершенной. Деталей очень мало, а «лишних» при сборке быть не должно.

Для картриджа внутри корпуса смесителя имеется так называемое «седло» с резиновым уплотнителем – иными словами, обычная резиновая прокладка, которая со временем может забиться или потерять эластичность.

В результате из-под основания смесителя начинает сочиться вода. Если после чистки или замены прокладки проблема осталась, то дело, скорее всего, в самом картридже и его придется заменить. Эта статья посвящена.

Обратите внимание: диски в картриджах не имеют стандартных размеров. Также они могут отличаться расположением входных и выходных отверстий для воды.

Поэтому, если будет принято решение об их замене, старые детали необходимо вынуть из корпуса и взять с собой в магазин, где необходимо показать продавцу для сравнения. Вам нужно купить такой же картридж, без каких-либо отличий.

Новая деталь устанавливается на свое место в корпус смесителя, при этом картридж необходимо провернуть с небольшим усилием, пока он плотно не войдет в гнездо. После этого можно собирать смеситель в обратном порядке.

После зажатия прижимной гайки можно подключать , включать воду и проверять новый картридж на работоспособность. Для регулирования напора воды и ее температуры без ручки нужен шток. Однако для удобства на удилище можно сразу надеть ручку.

Фотогалерея

Фото

Разборку однорычажного смесителя с дисковым картриджем начинаем со снятия декоративной заглушки, расположенной на рычаге прибор

Снимаем ручку миксера, внимательно осматриваем внутренности, при необходимости удаляем минеральные отложения и ржавчину

Снимаем конус, закрывающий гайку крепления картриджа

Под конусообразной деталью находится латунная гайка, фиксирующая патрон в посадочном месте. Выкручиваем

Извлекаем картридж из корпуса смесителя. Осматриваем устройство, если оно не сработало из-за забитых минеральным осадком каналов, счищаем покрытие

Очищаем извлеченные из смесителя компоненты от минеральных и органических загрязнений. При необходимости замочить картридж в уксусе на ночь

Очищаем освободившуюся от картриджа полость миксера и собираем его обратно. Если картридж не загрязнен, а поврежден, замените его и соберите таким же образом

Шаг 1. Снятие пластиковой декоративной крышки

Шаг 2. Отвинтите стопорный винт

Шаг 3. Отделение ручки от корпуса

Шаг 4. Удаление пластиковой консоли картридж

Шаг 6: Извлеките дисковый картридж из слота

Шаг 7: Очистка устройства от минеральных отложений

Шаг 8: Подготовка миксера к сборке

Как починить шаровой миксер?

Шарик Смеситель был изобретен почти полвека назад, и с тех пор его конструкция, по сути, не изменилась. Он очень прост и достаточно надежен — ломаться нечему.

Если и возникают какие-либо проблемы, то чаще всего они связаны либо с некачественными материалами, из которых сделана сантехника, либо с плохой водой. Как и в случае с диском со смесителем, прокладки необходимо снять, внимательно осмотреть на наличие повреждений, а затем либо заменить, либо очистить от грязи, промыть, просушить и поставить на место.

Самый частый вид неисправности шарового смесителя – бедная струя. Чаще всего из-за блокировки шарового механизма

Для моделей с шаровыми кранами процесс разборки и ремонта аналогичен вышеописанному. Разница лишь в положении шарика, который вращается относительно плотно прижатым к резиновым седлам. Плотность контакта деталей обеспечивается разрывным механизмом воды.

Сам рычаг, передающий движение на регулирующую тягу, снимается так же, как и в дисковых моделях: нужно откупорить декоративную заглушку, открутить винт, снять его, после чего снять рычаг смесителя.

Далее откручиваем прижимную гайку и снимаем шайбу которая под ней. Это открывает доступ к мячу. Сам шар снимается легко — нужно просто потянуть за стержень.

Шаровой смеситель, вид изнутри. Механизм шарового затвора расположен внутри патрона, выполненного в виде гильзы. Шар внутри него удерживается седлами, манжета и пружины обеспечивают прочность самой втулки

На этом разборку смесителя можно считать законченной и переходить к осмотру деталей, их замене или очистке от загрязнений.

Как отмечалось выше, наиболее распространенной проблемой является отложение солей и песчинок на вращающихся деталях и соприкасающихся с ними элементах мешалки. Всю грязь необходимо тщательно удалить и обязательно осмотреть пружины – они тоже могут быть грязными. Кроме того, пружины могут потерять свою эластичность и потребовать замены.

Причина поломки смесителя может крыться и в самом шаре. В идеале она должна быть изготовлена ​​из высококачественных марок нержавеющей стали. В этом случае его нужно только очистить от грязи.

На самом деле производители, особенно китайские, экономят на дорогих материалах и производят детали из некачественного металла. Со временем поверхность такого шара начинает шелушиться, ржаветь, водяные отверстия забиваются частицами ржавчины и смеситель выходит из строя.

В этом случае очистка поверхности не поможет, шар придется заменить. Старую часть, как и в случае с дисковым картриджем, нужно взять с собой в магазин для сравнения.

Соберите шар, миксер нужно перевернуть, работать очень аккуратно и центрировать детали. Неправильно установленный элемент быстро изнашивается и может стать причиной очередной неисправности.

Отдельно следует отметить самую распространенную и, в то же время, незначительную проблему — засорение. Эта небольшая деталь представляет собой обычную сетку и предназначена для предотвращения брызг. Ячейки сетки со временем забиваются солевыми отложениями и мелким мусором.

Снять аэратор очень просто — нужно открутить шайбу на конце носика и вытащить деталь. Если сетка не полностью пришла в негодность, а просто засорилась, ее необходимо прочистить и заменить.

Галерея изображений

Фото

Аэратор шарнирного смесителя нуждается в периодической очистке, для чего откручиваем и снимаем устройство

Если устройство невозможно открутить вручную, действуем разводным ключом, но через ленту или через полотенце. Промойте отключенный аппарат под проточной водой

Для растворения несмываемого минерального осадка замочите разобранный аэратор на ночь в уксусе

Детали аэратора снова промываем под проточной водой, при необходимости чистим старой зубной щеткой. После удаления загрязнений поставьте на штатное место

Шаг 1. Отвинтите аэратор от корпуса смесителя

Шаг 2. Демонтаж с помощью разводного ключа

Шаг 3. Замочите аэратор на ночь в уксусе

Очистка аэратора перед повторной установкой

Аэратор можно заменить, если можно найти подходящий по размерам аналог или, в крайнем случае, использовать миксер без него.

Еще одна проблема – засорение гибких проводов смесителя.

Гибкие выводы — довольно тонкие трубки — имеют небольшой диаметр и вполне могут засориться. Особенно склонны к засорению стыков труб с другими деталями

Учитывая состояние современных водопроводов и качество городской воды, в этом нет ничего необычного. В этом случае необходимо перекрыть воду, открутить штуцеры, прочистить их, осмотреть на наличие повреждений резьбы и установить обратно.

Выводы и полезное видео по теме

После просмотра обучающего видео вы лучше представляете себе процесс разборки/сборки однорычажного смесителя.

Как разобрать устройство и заменить картридж:

Таким образом, на самом деле ремонт однорычажного смесителя не так сложен, как может показаться на первый взгляд. Решить ее можно самостоятельно при наличии желания и минимального набора инструментов.

Надеемся, что представленный в данной публикации материал поможет читателям немного сэкономить, так как большинство людей при первых же проблемах со смесителем просто покупают новый или вызывают сантехника, а покупка качественного смесителя и профессиональные услуги по замене не дорогое удовольствие.

Хотите рассказать о том, как вы вручную ремонтировали однорычажный смеситель? Есть ли полезная информация для нас и посетителей сайта? Пожалуйста, пишите комментарии в блоке ниже, задавайте вопросы, делитесь тонкостями процесса ремонта, фотографиями и советами по теме, не раскрытой в статье.

Как разобрать однорычажный смеситель?

• Особенности конструкции
• Преимущества:
• Недостатки:
• Набор инструментов
• Как починить однорычажный смеситель картриджного типа?
• Как разобрать шаровой смеситель в ванной?
• Видеоматериал

При всей кажущейся сложности, разборка смесителя в ванной не такое уж и сложное дело. Поэтому, если вы озадачены тем, как разобрать однорычажный смеситель, воспользовавшись советами из этой статьи, вы легко справитесь с такой задачей. Это позволит составить план действий и работать по заранее намеченному алгоритму починки смесителя.

к оглавлению ↑

Конструктивные особенности

Однорычажные смесители популярны благодаря своему эстетичному, современному дизайну и простоте использования. Еще одним преимуществом является ремонтопригодность устройства. Починить его можно самостоятельно, имея минимальный навык изготовления слесарных работ. Это корпус, в котором смешивается горячая и холодная вода. Пластина в корпусе действует как рычаг.

Важно! Для изготовления смесителей используются такие материалы, как пластик, металл и керамика.

Есть 2 разновидности однорычажных смесителей:

• Шаровой.
• Картридж.

Шар

Основной деталью данной конструкции является металлический шар, вмонтированный в корпус крана. В шаре есть 3 отверстия для слива горячей, холодной и смешанной воды. По этой причине емкость внутри металлического шара называется камерой смешения.

Шарик соприкасается с резиновыми уплотнениями. Регулировочный стержень приводит в действие конструкцию. С увеличением площади контактирующих отверстий напор воды ослабевает, и наоборот. Дизайн продуман до мелочей, поэтому вылетает довольно редко.

Картридж

В данном кране вместо шара используется картридж с двумя керамическими пластинами. На дне есть 3 отверстия для слива воды. Верхняя часть картриджа выполняет роль смесительной камеры. Положение джойстика меняется, и одно из отверстий в нижней плите совмещается с камерой смешения. Благодаря использованию специальной силиконовой смазки ход рычага плавный.

Важно! Чтобы картридж не вышел из строя из-за попадания в его отверстия твердых частиц, желательно использовать специальные фильтры.

к оглавлению ↑

Преимущества:

• Простота и удобство использования. С помощью однорычажного смесительного устройства, двигая рычаг вправо-влево, вы получаете воду нужной температуры в течение нескольких секунд. Регулировка напора воды осуществляется движениями рычага в вертикальной плоскости.
• Долгий срок эксплуатации. Разборка смесителя для ванной с душем будет редкостью.

к оглавлению ↑

Недостатки:

• Быстрый износ резиновых уплотнений. Во избежание поломок и засоров желательно менять уплотнитель раз в 2 года.
• Некоторые дешевые модели плохо регулируют нужную температуру воды из-за малого угла регулировки. Подобная проблема полностью отсутствует в более качественных и дорогих моделях с широким углом регулировки.

к оглавлению ↑

Набор инструментов

Для успешной разборки однорычажного смесителя вам потребуются следующие инструменты:

• Отвертка.
• Набор шестигранных ключей.
• Плоскогубцы.
• Гаечные ключи (рожковый и разводной).
• Нож.

Перед тем, как разобрать однорычажный смеситель в ванной, необходимо перекрыть воду на входе в квартиру. После этого откройте все краны и слейте воду. Конечно, полностью слить воду вряд ли получится, поэтому для демонтажа смесителя нужно держать наготове таз. Теперь можно переходить непосредственно к демонтажу смесителя.

к оглавлению ↑

Как закрепить однорычажный смеситель картриджного типа?

1. Снимите заглушки с помощью отвертки. Они окрашены в разные цвета, чтобы указать направление движения рычага для регулировки температуры воды.
2. С помощью шестигранного ключа выкрутите винт, которым джойстик крепится к регулировочному стержню.
3. Снимите ручку с крана. Сначала снимите керамику, а затем зажимную гайку на верхней пластине. Керамическая гайка откручивается вручную.
4. Снимите диск миксера. Если картридж начинает подтекать, его необходимо заменить на новый.
5. Замените новый картридж. Затяните гайку, удерживающую диск, наденьте рычаг и затяните винт. Заглушки устанавливаются последними.

Важно! Покупая картридж, берите с собой старый, сломанный. Проблема в том, что в разных патронах отверстия разного диаметра. Замки тоже могут быть разными. Кроме того, обратите внимание на изделия с силиконовыми прокладками. Они менее подвержены разрушительному воздействию воды.

к оглавлению ↑

Как разобрать шаровой смеситель в ванной?

Разобрать шаровой смеситель не сложнее картриджа. Следует учитывать, что при серьезной неисправности придется менять смеситель полностью. Если повреждение незначительное, например, имеет место засорение абразивными частицами или скрипит кран однорычажного смесителя, целесообразнее отремонтировать его своими руками.

Процедура демонтажа:

1. Снимите гайку с носика крана.
2. Снимите и промойте сетку водой.
3. Установите гайку и сетку в смеситель.
