Реле контроля фаз схема: Как подключить реле контроля фаз

Реле контроля фаз схема подключения

В устройствах автоматического управления уже очень давно применяется реле контроля фаз, схема подключения которого позволяет контролировать наличие и симметрию напряжений. Кроме того, этот прибор выполняет функцию по защите электрооборудования при нарушениях качества тока, поступающего из сети. В основе данного оборудования лежит современная микропроцессорная техника. В результате, обеспечивается простота конструкции, высокая надежность и легкость настройки реле контроля.

Как работает реле контроля фаз

Работа прибора осуществляется, преимущественно, в самовозвратном режиме, то есть, при аварийном срабатывании, происходит отключение оборудования. Помимо этого, с помощью реле контроля производится проверка параметров сети и, если они находятся в соответствии с нормами, то нагрузка включается вновь.

Во время эксплуатации какого-либо оборудования, происходит постоянное слежение за величиной напряжения сети. При возникновении аварийной ситуации, реле производит отключение нагрузки. Это делается при симметричном или несимметричном выходе напряжения сверх допустимых пределов, а также, в случаях, когда нарушается порядок чередования напряжений.

С помощью реле контроля производится оперативное слежение за качеством электроэнергии, отсекая недопустимые режимы питающей сети.

Подключения реле напряжения и контроля фаз

Данное устройство выполняет постоянный мониторинг в трехфазных сетях переменного тока. Как правило, проверяется чередование и обрыв фаз, а также значение минимального напряжения. При обнаружении одной из этих аварий, в действие вступает реле контроля фаз, схема подключения которого предусматривает срабатывание выходного переключающего контакта.

Как правило, с помощью выходного контакта могут коммутироваться такие устройства, как контакторы электродвигателей, звуковая аварийная сигнализация, а также дистанционные расцепители, установленные в автоматических выключателях.

Кроме скачков напряжения на каждой из трех фаз, серьезную опасность может представлять перекос фаз. В этом случае, напряжение каждой фазы имеет разное значение, из-за чего очень часто перегреваются обмотки двигателей или трансформаторов, вплоть до выхода их из строя.

В большинстве случаев, нормальная работа оборудования обеспечивается строго определенным порядком чередования фаз напряжения. Иногда происходит так называемое слипание фаз, которое также может вывести из строя электрооборудование. Именно от таких ситуаций защищают реле контроля фаз. Они постоянно совершенствуются, их надежность повышается, а число регулировок увеличивается.

Реле контроля фаз: принцип работы, конструкция, схемы подключения

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Трехфазное реле напряжения: схема подключения и настройка

Монтажная схема реверса асинхронного двигателя 380 вольт с отдельным блоком кнопок

Система запуска асинхронного двигателя: устройство и принцип работы, схема,

Реверсивный пускатель: подключение и запуск, настройка реверса

Реле контроля фаз TDM ЕЛ-11М

Сегодня я расскажу о том, как с помощью реле контроля фаз ЕЛ-11М защитить электродвигатель от неправильного чередования фаз, обрыва или превышения питающего напряжения.

Так же, в этой статье, я представлю пример, альтернативной электрической схемы управления электродвигателем, взамен стандартной схемы для шкафа управления асинхронными электродвигателями серии Я5000.

Честно скажу, раньше этот вопрос я практически не затрагивал и всегда собирал шкафы управления по типовым электрически схемам. Но, на днях увидел в каталоге интересный пример с использованием реле контроля фаз ЕЛ-11М в качестве защиты.

Для начала давайте разберемся с типовой схемой, а уж потом перейдем и добавим реле контроля фаз для более полной электрической защиты двигателя.

Чтобы не отвлекаться, возьмем для примера самую простую электрическую схему управления Я5110 и рассмотрим, что устанавливают, чтобы защитить электродвигатель от поломок.

Стандартная электрическая схема для защиты электродвигателя Я5000:

Условные элементы на схеме:

• QF1 Автоматический выключатель 3Р. 1шт.
• SF1 Автоматический выключатель 1Р. 6A 1шт.
• KM1 Магнитный пускатель кат. ~220В, 50Гц 1шт.
• KK1 Тепловое реле 1шт.
• SB1 Кнопка СТОП (н.з.) 1шт.
• SB2 Кнопка ПУСК (н.о.) 1шт.
• HL1 Сигнальная арматура ~220В, 50Гц 1шт.
• XT1 Клеммник наборный 10шт.

Наименование дополнительного установочного оборудования

• Приставка ПКИ (2 н.о. + 2 н.з.) 1шт.

В типовой электрической схеме управления двигателем, как правило, устанавливается два типа электрической защиты:

1. Автоматический выключатель — служит для защиты электродвигателя от короткого замыкания и токов перегрузки.

2. Электротепловое реле (теплушка) — устанавливается для защиты электродвигателей от перегрузки и асимметрии фаз, а также от затяжного пуска и заклинивания ротора.

Хочу отметить то, что в большинстве случаев, такой электрической защиты вполне хватает, для нормальной работы электродвигателя. Но, с каждым годом требования к электробезопасности электротехнического оборудования возрастает и не факт, что после сборки типовой электрической схемы — клиента все устроит.

На сегодняшний день существует множество электротехнического оборудования для защиты от преждевременного выхода из строя электродвигателя. Но некоторые варианты, требуют больших финансовых вложений и не все могут это себе позволить.

Мы же пойдем, другим путем: из расчета минимального вложения средств, мы постараемся максимально защитить не только двигатель, но и оборудование с которым оно установлено.

Чтобы уменьшить риск поломки электродвигателя, я предлагаю изменить типовую электрическую схему, управления двигателями Я5110 и для этого нам потребуется два основных элемента:

1. Комбинированный автоматический выключатель со встроенным тепловым реле

На сегодняшний день, это актуальное решение. Такой автомат включает в себя сразу несколько функций, и полностью заменяет электротепловое реле:

• Отключение электрического тока при коротких замыканиях;
• Отключение при перегрузке;
• Отключение при обрыве фазы.
• Из плюсов, хочу отметить:
•  Невысокую стоимость;
• Установка на DIN-рейку;
• Установка дополнительного и аварийного контакта;
• Регулировка теплового расцепителя;
• Кнопку «тест» на лицевой панели автомата.

2. Реле контроля фаз серии ЕЛ-11М-3х380В с переключающим контактом

А вот и герой этой статьи. В первую очередь, вы должны знать, что:

Реле контроля фаз — это устройство защищающее как электродвигатели, так и элеектроустановки в целом от многих  опасных факторов, не только от нарушения чередования фаз.

Что касается представленного у меня реле TDM ЕЛ-11М-3х380В, то оно защищает электрооборудование от:

• Повышения напряжения сети;
• Падения напряжения сети;
• Нарушения чередования фаз;
• Пропадания одной или более фаз;
• Асимметрии фаз

Как видите, довольно внушительный список защит, всего одним устройством. Из недостатков, хочу выделить только одно: неудобное и грамоское конструктивное исполнение.

А теперь перейдем непостредственно к схеме подключения, которую я предлагаю и использую сам.

Схема для защиты электродвигателя с реле контроля фаз:

Что касается электрической схемы цепи управления, все остается на своих местах. Единственное изменение в схеме цепи управления: нужно контакт теплового реле заменить на контакт реле контроля фаз, перед катушкой магнитного пускателя (Контактора).

Условные элементы на схеме

• QF1 Автоматический выключатель 3Р. 1шт.
• SF1 Автоматический выключатель 1Р. 6A 1шт.
• SF2 Автоматический выключатель 3Р. 2A 1шт.
• KM1 Магнитный пускатель кат. ~220В, 50Гц 1шт.
• KL1 Реле контроля фаз ЕЛ-11М 1шт.
• SB1 Кнопка СТОП (н.з.) 1шт.
• SB2 Кнопка ПУСК (н.о.) 1шт.
• HL1 Сигнальная арматура ~220В, 50Гц 1шт.
• XT1 Клеммник наборный 10шт.

Наименование дополнительного установочного оборудования

• Приставка ПКИ (2 н.о. + 2 н.з.) 1шт.

Нередко, при подключении реле, особенно при работе в АВР, бывают ошибки, об одной такой и как её исправить, я расскажу ЗДЕСЬ.

Вот собственно и все на сегодня, если понравилась статья, не забудьте оставить свой отзыв – мне очень важно ваше мнение!

Материал предоставлен DsElectric. ru

Обзор продуктов | Шнайдер Электрик

• Жилой сектор и малый бизнес

• Автоматизация и управление зданием

• Низковольтные изделия и системы

• Аккумулятор солнечной энергии и энергии

• se.com/ww/en/work/products/access-to-energy/»>

  Доступ к энергии

• Распределение среднего напряжения и автоматизация сети

• Критическая мощность, охлаждение и стойки

• Промышленная автоматизация и управление

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

• Диапазоны: 77

• Диапазоны: 58

• Диапазоны: 32

• Ассортимент: 24

  Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

• Диапазоны: 32

• Диапазоны: 59

• Диапазоны: 27

  Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…

• Диапазоны: 34

  Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Реле контроля фаз – назначение, принцип действия и схема подключения

Существует множество различных устройств, которые в процессе их эксплуатации часто приходится перемещать с одного места на другое, каждый раз подключая их к трехфазной сети. Нередко неопытный работник нарушает последовательность фаз при подключении оборудования, что может привести к выходу оборудования из строя. Чтобы этого не произошло, необходимо обеспечить фазовый контроль, установив специальное защитное устройство. В этом материале мы поговорим о том, что такое реле контроля фаз, какова его схема подключения и рассмотрим принцип работы этого устройства.

Назначение и принцип действия реле контроля фаз

Реле контроля фазного напряжения следует включать в цепи приборов, которые часто приходится переподключать к трехфазной питающей сети. Например, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз переподключая его к магистрали. Если неправильно выполнить действия по его подключению, перепутав фазы, пяти секунд после запуска оборудования будет достаточно, чтобы произошла серьезная поломка.

Ремонт оборудования связан с немалыми затратами, поэтому в таких устройствах контроль фазного напряжения просто необходим.

Есть и другие устройства, которые не сгорают при неправильном подключении проводов, а просто не включаются. В этом случае рабочие обычно приходят к выводу, что устройство сломано, начинают его проверять — и прозвонка показывает, что все в порядке. И хорошо, если понимание того, что фазные проводники просто перепутались при подключении, приходит быстро, иначе время работы будет потрачено впустую.

Что такое реле напряжения и как оно настраивается — в следующем видео:

Теперь поговорим о том, как работает реле контроля. Основной задачей устройства является защита электроприборов от повреждения в результате воздействия некачественного напряжения. Это очень важно для дорогостоящего оборудования, поэтому импортные электроприборы устанавливаются только вместе с реле управления. Защищает оборудование при обрыве фазы, неправильном подключении, а также несимметричном напряжении.

При совпадении фаз с параметрами управляющего устройства контакты реле включаются, пропуская трехфазное напряжение через контактор в цепь. При отсутствии тока хотя бы на одном фазном проводе напряжение не будет пропускаться в линию

После восстановления питания на фазном проводе через несколько секунд автоматически включится нагрузка. Итак, как видим, реле осуществляет автоматическое управление, отключая подачу напряжения в случае возникновения аварийной ситуации и включая нагрузку после нормализации параметров электрической цепи.

Порядок подключения реле

Очень важно, чтобы устройство управления было включено в схему любой передвижной установки, в состав которой входит трехфазный электродвигатель. Если такое реле не входит в состав оборудования, неправильная последовательность фаз может привести к серьезным последствиям – от неисправности устройства до его выхода из строя.

Понятно про подключение на видео:

При обрыве хотя бы одного фазного кабеля блок питания быстро перегреется, и устройство придет в негодность за считанные секунды. Чтобы этого не произошло, на контактор часто устанавливают тепловое реле вместо реле управления. Но проблема в том, как его правильно подобрать и настроить по номинальному току. Для этого нужна специальная подставка, которая есть не у всех. Поэтому установка устройства контроля фаз – более простой способ решения проблемы.

Принцип работы РК основан на том, что прибор обнаруживает гармоники обратной последовательности, возникающие при перекосе фаз или при обрыве токонесущих проводов. Аналоговые фильтры устройства управления изолируют их и подают сигнал на плату управления, которая, получив его, включает контакты реле.

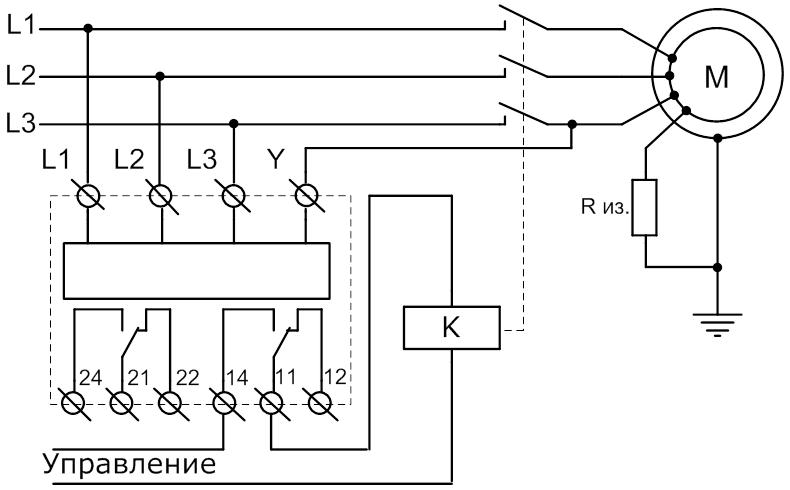

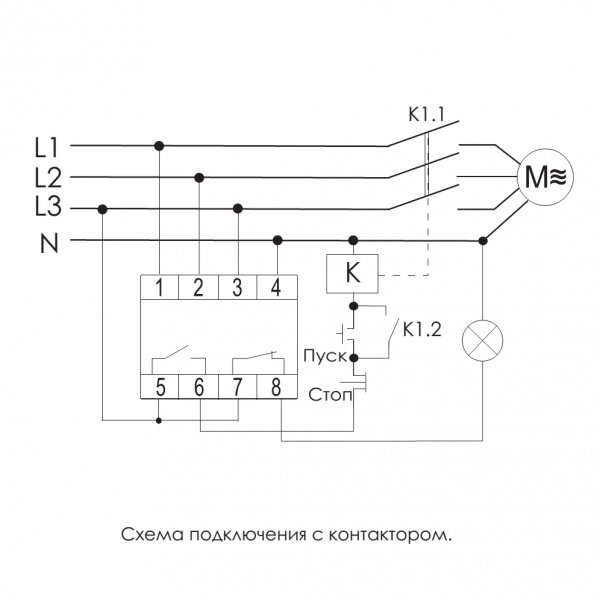

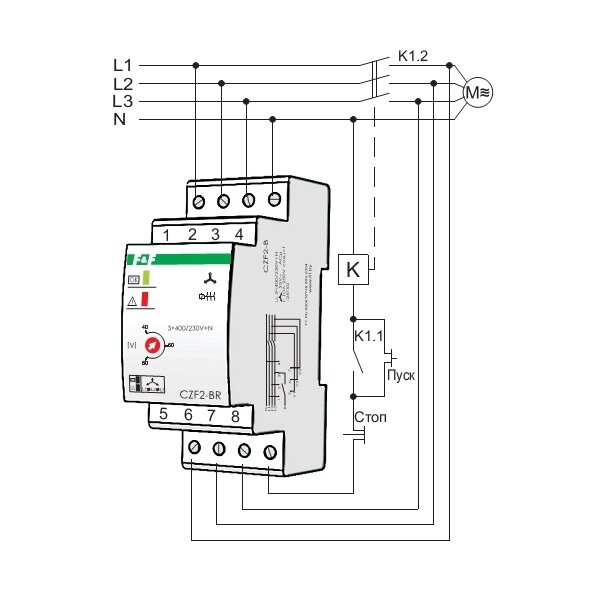

Схема подключения реле контроля фаз не сложная. Все три фазных провода и нулевой кабель необходимо подключить к соответствующим клеммам устройства, а его контакты ввести в разрыв соленоида магнитного пускателя.
