Реле контроля напряжения — принцип устройства, схема, технические характеристики

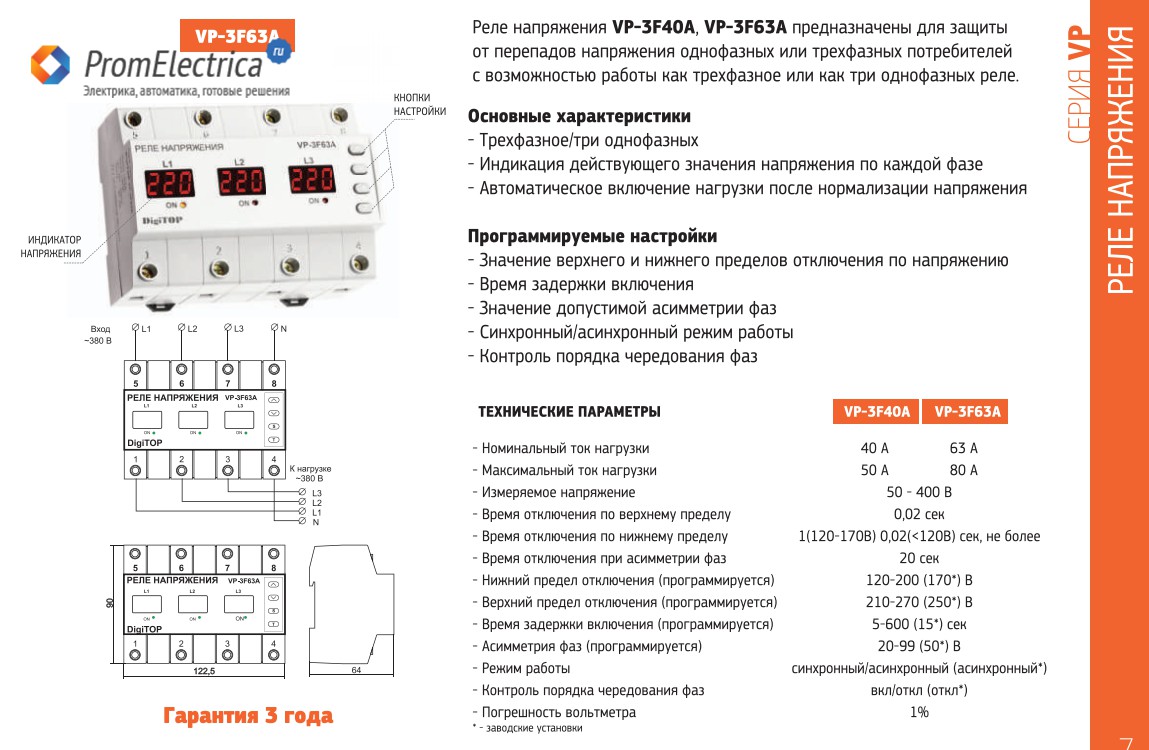

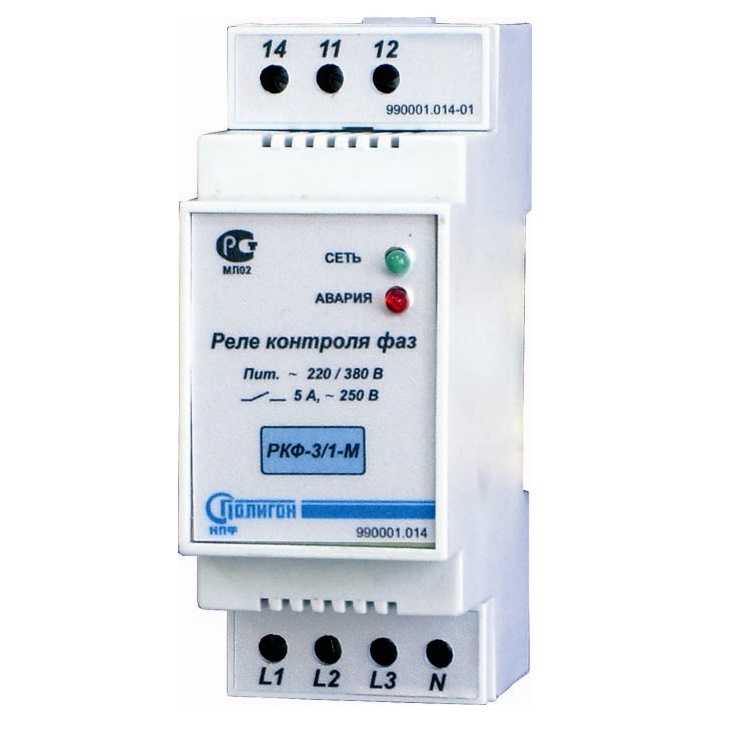

Реле контроля фаз – это устройство, используемое при подключении оборудования к трехфазной сети и при необходимости соблюдения правильного чередования.
Прибор устанавливается в цепи питания ответственных потребителей . Прибор обеспечивает защиту от сгорания обмоток в электродвигателях при обрыве одной из фаз, перенапряжениях или резких падениях тока.
Функциональные особенности реле контроля фаз
Устройства защиты используются в различном оборудовании. В зависимости от условий эксплуатации, параметры РКФ могут отличаться. Важнейшими техническими характеристиками однофазного и трехфазного реле являются:
- Рабочее напряжение.
- Пределы регулировок срабатывания.
- Условия использования.
- Напряжение питания.
Реле призвано обеспечивать защиту промышленного и бытовой электрики в случае сбоев в работе питающей сети. Прибор следит за следующими параметрами:
- неисправности электропитания
- понижение (в т.
ч. обрыв) или повышение любой из фаз - перекос (асимметрия) фаз
- «слипание» фаз
- нарушение порядка чередования фаз
- обрыв нейтрали
- контролирование линии электропитания электродвигателя на обрыв по ГОСТ Р 53325 2012 (для оборудования систем противопожарной защиты).
- разнесения времени включения агрегатов при восстановлении электропитания на объекте с равномерным случайным распределением (при необходимости).
ч. обрыв) или повышение любой из фазТрехфазное реле применяется для защиты асинхронных электрических двигателей. Эти устройства не могут работать в случае обрыва одной из трех фаз, так как в таком режиме быстро выходят из строя. Реле автоматически отключает мотор при исчезновении одной из фаз.
Устройство и принцип работы
Большинство устройств данного типа монтируются в электрические шкафы защищаемого оборудования. Корпус реле контроля фаз оснащен специальной защелкой для крепления на дин-рейку. На приборе можно выставить значение отклонения от номинального в процентах иотключить все или одну мз основных функций благодоря дип-переключателю.
Можно обозначить следующие конструктивные особенности современных РКФ:
- Реле, разрабатываемые в Советском Союзе, крепились к монтажной области с помощью двух винтов. Современные приборы имеют крепеж под DIN-рейку. Благодаря такой конструкции процесс ремонта и разработки электрических шкафов стал намного проще.
- Еще одним элементом являются винтовые клеммники, предназначенные для подключения проводов.
- Регуляторы настройки рабочих параметров. Они расположены на передней стороне панели и позволяют изменить параметры функционирования устройства без его демонтажа из электрического щита. Регуляторы изготовлены на основе подстроечных резисторов и дип переключатнлей
- На некоторых моделях типа УКН-63 имеется дисплей и кнопки, предназначенные дляболее тонких настроек реле.
- Маркировки на клеммах. Каждый вывод имеет соответствующую маркировку и обозначение согласно инструкции по эксплуатации. \
Принцип работы данного контрольного оборудования основан на постоянном мониторинге состояния сети.
При выходе напряжения или угла между фазами за допустимую отметку реле отключит электрический прибор.
- Регулируемые. Такие приборы оснащены функцией выставления необходимой уставки срабатывания по напряжению и времени (ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-15).
Пределы настроек РКФ
Разные реле имеют различные пределы регулировок. Если электроустановки предназначены для работы с точными параметрами питающего тока (например, электродвигатели), то подойдет реле с диапазоном регулирования от 5% -25%.Данными параметрами обладает реле РНЛ-1
Задержка включения/отключения
Большое число промышленных потребителей электроэнергии имеют нелинейную пусковую характеристику. В тот момент, когда происходит запуск двигателя или ТЭНа, отмечается превышение пускового коммутируемого тока в несколько десятков раз. Поэтому при включении оборудования напряжение «просаживается». Для того, чтобы устройство не отключило прибор от сети, оно оснащается функцией задержки срабатывания. Во время запуска двигателя напряжение падает ниже минимально допустимой отметки, однако реле не отключает питание в течение установленного времени.
Для РНЛ-1 время сработки установлено стандартно и составляет от 0,3 сек. до 5 сек в зависимосиъти от отклонения и заданного параметра.
Рабочая температура РКФ
Слишком низкие или высокие температуры негативно отражаются на компонентах электронной схемы. Жара или сильный мороз могут стать причиной дрейфа характеристик внутренних радиокомпонентов устройства, что приведет к ложным срабатываниям и отключениям. Резкое охлаждение может вызвать конденсацию паров воды внутри прибора, вследствие чего реле выйдет из строя. Поэтому очень важно соблюдать температурный режим эксплуатации устройства. РНЛ-1 имеет температурные пределы от минус 40 до плюс 80 градусов. Использовать РНЛ-1 не рекомендуется в географических точках со слишком морозными зимами, без дополнительного обогрева оболочки в которой монтируется РКФ.
Правила хранения РКФ
Каждый электронный прибор должен храниться в определенных условиях. Обычно правила хранения схожи с рекомендациями по использованию. Любое устройство в период, когда оно не эксплуатируется, должно находиться в заводской упаковке.
Следует избегать экстремальных температур и попадания влаги на устройство. Реле лучше не бросать и не трясти.
Схема подключения РНЛ-1
В обесточенном состоянии все внутренние контакты имеют показанное на схеме положение. Клемма «L» отключена от «L2», а «E» подключена к клемме «L2». Замкнуты сигнальные контакты «12» и «11».
При подаче питания от четырёхпроводной сети с нейтралью, реле проверяет, что все контролируемые параметры сети находятся в диапазоне допустимых значений (напряжение исправно), и что электродвигатель подключён к схеме и линии питания двигателя не имеют обрыва (линия исправна).
До окончания проверки устройство выдаёт напряжение фазы «L2» на клемму «E» для работы внешнего индикатора «Авария» и не выдаёт напряжение на клемму «L» для питания цепей управления двигателем. Сигнальные контакты «12» и «11» остаются замкнутыми.
Если напряжение исправно, то реле выдаёт фазу «L2» на клемму «L» для питания цепей управления двигателем.
Если напряжение исправно и линия исправна, то реле дополнительно снимает напряжение фазы «L2» с клеммы «E» (отключается внешний индикатор «Авария») и переключает сигнальные контакты, размыкая «12» и «11» и замыкая «11» и «14».
Если линия исправна, а напряжение неисправно, то реле выдаёт напряжение фазы «L2» на клемму «E» для работы внешнего индикатора «Авария» и не выдаёт напряжение на клемму «L» для питания цепей управления двигателем. Сигнальные контакты «12» и «11» замкнуты.
Если к схеме не подключён проводник нейтрали (обрыв нейтрали), а в цепи управления есть какой-либо потребитель (например, внешний индикатор «Авария»), данная неисправность может быть определена реле как отклонение или как перекос напряжения фаз.
Отключение реле при диагностике какой-либо неисправности контролируемой сети, а также включение после устранении неисправности происходит за одинаковое фиксированное время (смотри Технические характеристики). Если переключатель функции «разнесение времени включения» находится в левом положении [случайное время включения с равномерным распределением], то включение реле после подачи электропитания (или после устранения неисправности) будет происходить за время, равное сумме фиксированного времени и случайной величины из диапазона от 0 до 12 с.
При восстановлении после аварии электроснабжения объекта, имеющего большое количество различных агрегатов, каждый из которых защищён реле с данной функцией, пуски этих агрегатов будут разнесены по времени, и не возникнет суммарный пусковой ток, перегружающий сеть и вызывающий срабатывание аппаратов защиты.
Как выбрать реле контроля фаз?
Любое промышленное предприятие оснащено сотнями тысяч трехфазных двигателей. Если одна из питающих фаз пропадет, то мотор непременно сгорит независимо от страны и года производства. Цена больших двигателей с высокой мощностью достигает отметки стоимости автомобиля. Поэтому целесообразно будет установить трехфазное реле контроля фаз во избежание крупных финансовых потерь в будущем. Для данного вида защиты подойдет РНЛ-1.
Качество тока важно не только для промышленных предприятий, но и для многоквартирного и частного дома. Контрольное реле устанавливается в электрический щит. При коротком замыкании и упадке напряжения в одной линии электрические приборы могут выйти из строя и сгореть.
РКФ предназначено для того, чтобы отключить от сети электроустройства при критическом перекосе значения напряжения и защитить бытовую технику жителей дома от порчи. Для данного вида защиты подойдет устройство контроля УКН-63.
Таким образом, реле контроля фаз напряжения – это важное защитное устройство, которое не теряет своей актуальности для любых объектов и потребителей
Заказать качественное контрольное реле можно по телефону, указанному на главной странице нашего сайта, или у наших диллеров в регионах. Дежурный специалист даст ответ на любой интересующий вас вопрос и предоставит информацию о наличии стоимости продукции.
Что такое реле контроля фаз и как оно работает?
При эксплуатации трехфазного оборудования (именно такой тип питания используется в промышленности) необходимо обеспечить защиту установок от перепадов напряжения, обрывов нулевого провода. С задачей как нельзя лучше справляются реле контроля фаз. Этот тип защитного оборудования существует только в трехфазном исполнении (устанавливается в 3-фазную электроцепь).
Его используют в тех случаях, когда электроустановка часто переподключается к источнику питания, потребность в таком изделии возникает, и когда нужно обеспечить фазировку подключения (правильную последовательность фаз). Благодаря этому устройству можно свести к минимуму поломки оборудования, обеспечить безопасный и простой ремонт трехфазных электроустановок.
Для обеспечения такого функционала конструкция реле контроля фаз может быть выполнена в нескольких вариациях, главным элементом такой конструкции являются микропроцессоры с предустановленной программой и возможностью пользовательской настройки. Кроме того, в них имеется схема, определяющая последовательность фаз, эта схема отслеживает соответствие алгоритму, установленному в микросхеме.
В более простых модификациях конструкция устройства предполагает наличие на входе трех фаз и нулевой токопроводящей жилы, а на выходных клеммах предусмотрено реле с меняющимся контактом. В конструкции более «продвинутых» моделей предусмотрен регулятор, который позволяет увеличивать или уменьшать время срабатывания устройства при выполнении программы (этот элемент называют потенциометр).
В большинстве моделей предусмотрена еще и схема, которая мониторит повышение и понижение напряжения в сети.
Как это работает?
Устройство подключается в отпайку трехфазного электрооборудования посредством клемм (на корпусе они отмечаются как L1, L2, L3 и N). Именно с этих клемм поступает импульс на разрыв катушки пускателя, при необходимости он настраивается как на отключение оборудования, так и на обесточивание электросети в целом.
При возникновении нештатной ситуации – короткого замыкания, пропадания фазы, значительного скачка напряжения – преобразуется гармоническая компонента параметров электроцепи. Это изменение фиксируется устройством, после чего оно передает цепям питания через соответствующие клеммы на катушку контактора команду на отключение тока. После срабатывания силовых контактов, как правило, происходит восстановление штатных параметров работы сети, благодаря чему случается выравнивание фаз. После восстановления штатной работы сети реле вернет контакты во включенное состояние.
Подключение питания может быть организовано не только в автоматическом, но и в ручном режиме, для этого прибор имеет кнопки «Пуск» и «Стоп».
Преимущества использования
По сравнению с альтернативными устройствами защиты электросети реле контроля фаз имеет ряд преимуществ:
- возможность фиксировать перепады напряжения не только в трехфазной цепи, но и со стороны нагрузки, благодаря чему есть возможность обеспечить защиту более широкого спектра электрооборудования и установок;
- в отличие от реле контроля напряжения такое устройство не зависит от ЭДС питающей сети;
- возможность отслеживания напряжения питающего тока по нескольким параметрам;
- способность оборудования идентифицировать дисбаланс уровней питающих напряжений из-за неравномерности нагрузки отдельных линий, что способно привести к нарушению электроизоляции и перегреву двигателя;
- оборудование не нуждается в дополнительной трансформации со стороны рабочего напряжения.
К числу преимуществ реле контроля фаз можно отнести еще и доступность электрооборудования, поэтому его установка не будет обременительной. Кроме того, использование таких устройств не несет никакого вреда для электроустановок, поскольку контакторы электродвигателей не размыкаются из-за работы реле.
Сфера применения
Указанные выше преимущества предопределили широкую сферу применения реле контроля фаз:
- при автоматическом включении резервных источников питания или активации системы аварийного освещения;
- для защиты электроприводов трехфазных двигателей;
- для коммутации преобразовательного оборудования, которое нуждается в соблюдении последовательности подключения фаз;
- для обеспечения бесперебойной работы станков и оборудования мощностью до 100 кВт.
Реле контроля фаз используются еще и в тех случаях, когда схема управления предполагает необходимость постоянного мониторинга напряжения.
Все это объясняет высокую популярность устройств при организации работы электрических сетей. Также популярности способствует широкий модельный ряд, благодаря чему каждый покупатель может подобрать оптимальный для себя вариант.
Обзор продуктов | Шнайдер Электрик
Жилой сектор и малый бизнес
Автоматизация и управление зданием
Низковольтные изделия и системы
Доступ к энергии
Распределение среднего напряжения и автоматизация сети
Критическая мощность, охлаждение и стойки
se.com/ww/en/work/products/solar/»>Аккумулятор солнечной энергии и энергии
se.com/ww/en/work/products/industrial-automation-control/»>Промышленная автоматизация и управление
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Диапазоны: 77
Диапазоны: 58
Диапазоны: 32
Ассортимент: 24
Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…
Диапазоны: 32
Диапазоны: 59
Диапазоны: 27
Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем.
От компактных предварительно спроектированных систем до комплексных решений, спроектированных по индивидуальному заказу…Диапазоны: 34
Являясь самой крупной продаваемой линейкой контакторов в мире, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…
От компактных предварительно спроектированных систем до комплексных решений, спроектированных по индивидуальному заказу…RM22TR33 Harmony, Модульное 3-фазное реле контроля напряжения, 8 А, 2 перекидных контакта, 38
три
-фазное реле контроля напряжения 380…480 В перем. тока, 2 перекидных контакта.
Этикетка :  Zelio Control
-  ассортимент продукции :  Zelio Control
-  коммутационная способность в ВА :  2000 ВА
-тип изделия или компонента :модульные реле измерения и управления
-диапазон измерения :напряжение 380.
..480 В переменного тока
-тип реле :реле управления
-количество фаз в сети :3 фазы
-  имя реле :  RM22TR
-  контролируемые параметры реле :  обнаружение повышенного и пониженного напряжения, последовательность фаз, обнаружение обрыва фазы
-  тип задержки времени :  регулируемая 0,1…30 с, +/- 10 % значения полной шкалы при пересечении порога Tt
-  Представление диапазона :  Они могут контролировать источники питания (фазы, напряжение, ток, частота) для защиты двигателей и другого оборудования или управления физическими величинами, такими как уровень, скорость и температура.
— Реле контроля фаз Обнаруживает все возможные неисправности, возникающие в фазах
— Реле контроля напряжения и тока Убедитесь, что ваше оборудование питается с правильными значениями
-  Реле управления частотой Отслеживает изменение частоты от вашей электростанции
-  Реле контроля уровня Заполнение или опорожнение, адаптируется ко всем видам материалов
-  Реле управления насосом Управляет и защищает ваш насос от сухого хода или перегрузки
-  Скорость реле управления Улавливает неправильный ритм вашего процесса
-  Реле контроля температуры для лифта Предназначено для контроля температуры лифта (EN81)
-  Реле контроля температуры Предназначены для регулирования температуры (обогрев, охлаждение или обогрев/охлаждение процессов)
-  Диапазон Преимущества :  Мониторинг вашего оборудования Простая и точная регулировка – это верный способ добиться быстрой и легкой настройки.
Эти реле могут удовлетворить все требования к мониторингу мобильных устройств управления технологическими процессами или сетевого оборудования.
-  Представление ассортимента : : : :
-  Промышленные и бытовые :  распределительные щиты в простых машинах, двигателях и мониторинге процессов
-  Запуск и контроль водоочистного оборудования
-  Упаковка текстильная, HVAC
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |
|---|---|
| Номер аналогового входа | 380…48 0 В AC |
| Тип контактов А Состав | 2 перекидных контакта |
| Номер дискретного входа | 2 перекидных контакта |
| Тип продукта или компонента | 3-фазное реле управления |
| Ассортимент продукции | Реле управления Harmony |
| [Uc] Напряжение цепи управления | 380…480 В |
| EAN13 | 36 06480792199 |
| Диапазон измерения | Напряжение 380. ..480 В AC |
| Монтажная опора | DIN-рейка 35 мм, соответствующая EN/IEC 60715 |
| Сеть Число фаз | 3 фазы |
| Название серии | Zelio Control |
| Контролируемые параметры реле | Обнаружение повышенного и пониженного напряжения Обнаружение обрыва фазы Чередование фаз |
| Имя реле | RM22TR |
| Реле Тип | Реле управления |
| Задержка времени Тип | регулируемая 0,1 …30 с, +/- 10 % значения полной шкалы при пересечении порога Tt |
| Категория применения | AC-1 в соответствии с IEC 60947-4-1 AC-15 в соответствии с IEC 60947-5-1 DC-1 в соответствии с IEC 60947-4-1 DC-13 в соответствии с IEC 60947-5-1 |
| ДОПОЛНИТЕЛЬНЫЙ | |
| Выходные контакты | 2 перекидных контакта |
| Системные требования | 2 перекидных контакта |
| [In] Номинальный ток | 8 A | Код совместимости | RM22 |
| Соединения — клеммы | винтовые клеммы, 1 x 0,2. ..1 x 2,5 мм² (AWG 24…AWG 14), гибкий с кабельным наконечником винтовые клеммы, 1 x 0,5…1 x 3,3 мм² (AWG 20…AWG 12) одножильные без наконечника кабеля винтовые клеммы, 2 x 0,2…2 x 1,5 мм² (AWG 24…AWG 16) гибкий с кабельным наконечником винтовые клеммы, 2 x 0,5…2 x 2,5 мм² (AWG 20…AWG 14) жесткий без кабельного наконечника винтовые разъемы |
| Материал контактов | без кадмия |
| — 20 % + 20 % Un | |
| Электрическая износостойкость | 100000 циклов |
| Функциональность | Обнаружение повышенного и пониженного напряжения |
| Материал корпуса | самозатухающий пластик |
| Гистерезис 90 132 | 2-2 % фиксированный из выбираемого |
| Стойкость к микроразрывам | 10 мс |
| Сопротивление изоляции | > 100 МОм при 500 В пост. тока в соответствии с IEC 60255-27 |
| Максимальный цикл измерения | Цикл измерения 150 мс как истинное среднеквадратичное значение |
| Максимальный ток переключения | 8 A AC |
| Максимальное напряжение переключения | 250 В AC |
| Ошибка измерения | |
| Механическая износостойкость | 10000000 циклов |
| Минимальный ток переключения | 10 мА при 5 В пост. тока |
| Монтажное положение | любое положение |
| Вес нетто | 0,09 кг |
| Номинальный выходной ток | 8 A |
| Потребляемая мощность, ВА | 15–15 ВА при 480 В перем. тока, 60 Гц |
| Повторяемость | +/- 0,5 % для входа и измерительной цепи +/ — 3 % для задержки времени |
| Время сброса | 1500 мс при максимальном напряжении |
| Время отклика | |
| Задержка запуска при включении питания вверх | 650 мс |
| Безопасность Данные о надежности | B10d = 350000 MTTFd = 388,1 года |
| Точность настройки порога переключения | +/- 10 % полной шкалы |
| 10 P | |
| Светодиод состояния | Светодиод (зеленый) питание включено Светодиод (желтый) реле включено |
| Частота питания | 50. |
