Сечение кабеля на электрическую плиту: Кабель для электроплиты – обзор марок, выбор сечения, сравнение цен, рекомендации по подключению.

Кабель для электроплиты – обзор марок, выбор сечения, сравнение цен, рекомендации по подключению.

При покупке и подключении новой плиты, варочной панели (обычной электрической, индукционной) или духовки, владельцы часто сталкиваются с тем, что кабель для электроплиты отсутствует в комплекте. Электроплиты относятся к энергоемкому оборудованию и могут иметь разную мощность, единого стандарта на розетки, вилки, провод для них нет, поэтому достаточно часто их необходимо приобретать отдельно. Также сечение кабеля для плиты зависит от схемы электропроводки в квартире или доме, где она будет установлена.

Сечение кабеля для электрической плиты — выбор сечения по мощности плиты

Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.

ВАЖНО

НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!

Что нужно знать для выбора сечения кабеля для электроплиты?

1. Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.
2. Тип сети в доме: однофазная (220В) или трехфазная (380В).
   От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
3. Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.

 Для подбора сечения кабеля для варочной панели (в т.ч. и индукционных) вы можете воспользоваться таблицей 1.

Таблица 1. Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.

Сечение жилы, мм2	Однофазная сеть (220В)		Трехфазная сеть (380В)
	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А
1.5	4.1	19	10.5	16
2.5	5.9	27	16.5	25
4	8.3	38	19. 8	30
6	10.1	46	26.4	40
10	15.4	70	33	50
16	18.7	85	49.5	75
25	25.3	115	59.4	90
35	29.7	135	75.9	115

ВАЖНО

При трехфазной сети сечение будет меньше, так как мощность плиты распределяется по трем фазам.

Например, для подключения импортной электроплиты Hansa мощностью 9 кВт к трехфазной сети (380В) достаточно 5-жильного кабеля сечением 1,5мм2 (5х1,5 мм2). Для подключения такой же плиты к однофазной сети (220В) потребуется 3-х жильный кабель сечением 6 мм2. (3х6 мм2).

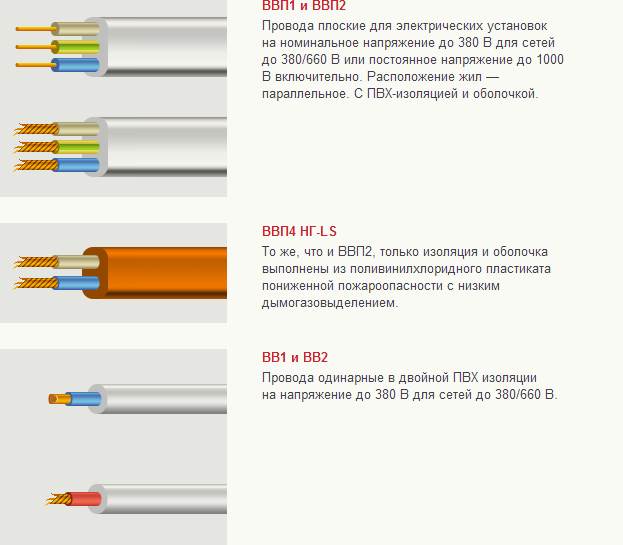

Марки кабеля для электроплиты – обзор, сравнение цен

Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, шнур ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.

Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты.  Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.

Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.

ВАЖНО

Варианты марок кабеля и схемы подключения электроплиты могут отличаться в различных случаях.

Таблица 2. Сравнительный обзор марок кабеля для электрической плиты.

Подключение кабеля к электроплите

Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.

Существует 3 основных способа подключения электроплит:

1. проводом от клемм ввода к специальной силовой розетке
2. через клеммную коробку
3. напрямую силовым кабелем от щитка к клеммам ввода

Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.

Схема подключения электроплиты через клеммную коробку

Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.

Подключение электрической плиты

Подключу электрическую плиту или варочную поверхность в квартирах Санкт-Петербурга.

Цены на электромонтажные работы

Выбор электрической плиты

При покупке электрической плиты или варочной поверхности необходимо обратить внимание на такой параметр как мощность электрической плиты и номинал защитного автомата, который установлен на линию к электроплите. Советские четырех конфорочные плиты потребляли около 6,5 кВт. Современные плиты могут отличаться по мощности в разы — от 1,5 кВт до 12 кВт. Не все живут в современных квартирах, электрическая сеть которых рассчитана на эксплуатацию мощных современных электроприборов. Если установлен автомат номиналом 32 А, то плита должна по мощности не превышать 7 кВт, если 40 А — 9 кВт.

Кабель для подключения электроплиты

Для подключения электрических плит и варочных поверхностей используются трехжильные кабели марок КГ и ПВС. Сечение кабеля лучше выбрать 6 мм², для плит мощностью менее 6 кВт можно использовать кабель сечением 4 мм².

Способы подключения электрических плит и варочных поверхностей

Электрические розетки с не менее чем тремя контактами, РШ-50 и другие.

Клеммники различных конструкций. Я рекомендую карболитовые клемники — их зажимы обеспечивают хороший контакт, а конструкция позволяет использовать клеммник без монтажной коробки. Ни в коем случае нельзя использовать полиэтиленовые клеммники, так как их изоляция при нагреве расплавляется, а контакты не могут хорошо закрепить электрический провод. Полиэтиленовые клемники легко отличить — они полупрозрачные.

Подключение кабеля на плите

На подавляющем большинстве плит и варочных поверхностей есть схема подключения в виде таблички. Современные плиты предусматривают возможность подключения как к трехфазной, так и к однофазной сети электропитания. В 99% квартир однофазная электрическая сеть напряжением 220 Вольт. Таким образом. на схеме выбираем вариант подключения электроплиты отмеченный как «230V». Контакты на плите пронумерованы, путать их нельзя, будьте внимательны. Заземление выполняется проводом с двухцветной желто-зеленой изоляцией. Его надо закрепить на контакте, обозначенном значком земли и буквами PE. Нулевой провод должен иметь синюю изоляцию. Этот провод надо закрепить на клемме с индексом N. Оставшийся провод — фаза — уже не перепутать. Для соединения нескольких клемм служат перемычки, идущие в комплекте с плитой, как правило, они находятся в клеммнике плиты, зажатые одним из контактов.

Каким кабелем подключать варочную поверхность, духовку, кондиционер

Для мощных потребителей, таких как варочная панель, духовка, кондиционер или электрокотел, нужно отдельная ветвь подключения с кабелем достаточного сечения. Но каким именно кабелем? Рассказываем подробно.

Основные требования

Для проводки по дому лучше использовать медный моножильный (жесткий) кабель. Многожильные кабели имеют свои преимущества (например, лучше гнутся и не при этом не ломаются), но в данном случае они нам не подходят.

Количество жил зависит от типа вашего подключения. В стандартном варианте на 220 В это три жилы: ноль, фаза и «земля». Но при трехфазном подключении жил может быть 5: те же ноль и «земля» плюс, собственно, три фазы.

Каким кабелем подключить варочную панель?

В новостройках газ уже не используют, так что все плиты, варочные поверхности и духовки — электрические. Варочные панели – это очень мощные устройства, поэтому они требуют прокладки кабеля повышенного сечения. В своде правил СП31-110-2003 говорится, что для этого подходят кабели с сечением жил минимум 6 мм². Но такой вариант обойдется недешево, к тому же будет иметь большой диаметр. Можно ли сократить сечение, не жертвуя безопасностью? Вполне, если принять в расчет характеристики конкретной модели плиты или поверхности. Вот соответствия сечения кабеля мощности варочной панели, которые рекомендуют использовать производители техники:

• До 3,5 кВт – 3*2,5 мм².
• От 3,5 до 5,5 кВт – 3*4 мм².
• От 5,5 до 7,2 кВт – 3*6 мм².
• От 7,2 кВт до 8,8 кВт – 3*10 мм².

Кабель необходимо вести напрямую от щитка — никаких розеток, никакой другой техники на той же ветке.

А если у меня трехфазное питание?

В этом случае задача упрощается. Если подключить три фазы, вся нагрузка распределится между ними. Соответственно, вам понадобится пятижильный кабель с сечением 2,5 мм² — как правило, этого достаточно. Такой кабель все равно недешевый и довольно толстый, но работать с жилами 2,5 мм² удобнее, чем с 4 или 6 мм².

А какой тип кабеля взять? Лучшими вариантами, на наш взгляд, остаются кабели ВВГнг-Ls или NYM. Эти кабели имеют самозатухающую изоляцию, а также сечение жилы у них соответствует норме (не так как у ПУНП, где сечение может отклоняться от нормы на 30 %).

Каким кабелем подключить духовку?

В среднем мощность духовых шкафов составляет 2,5 – 3,5 кВт, поэтому для них, на первый взгляд, не нужна такая «толстая» проводка. Однако к каждому духовому шкафу производитель дает свои рекомендации в плане подключения. Из личного опыта скажем, что в большинстве случаев производитель требует наличия проводки сечением 2,5 мм².

Подключать духовку можно как напрямую к щитовой через отдельный кабель ВВГнг-Ls 3*2,5 мм² или через розетку на 16 А.

Каким кабелем подключить электрический котел?

Одноконтурные или двухконтурные котлы могут иметь мощность от 3 до 12 кВт. В зависимости от мощности подбирается соответствующее сечение проводки. Ниже в таблице приводится соответствие сечения провода номинальной нагрузке, которую он выдерживает.

Однако стоит учесть, что, начиная с 8 кВт для подключения котла нужны три фазы. Для трехфазного подключения нужно брать ВВГнг-Ls 4*2,5 мм² или NYM такого же сечения. Также для электрокотла ставится отдельный автомат.

Какой провод взять для кондиционера?

Здесь вообще все очень просто. Учитывая, что кондиционеры редко бывают мощностью больше 3 кВт (кроме промышленных), их можно свободно подключать к розетке. Однако, как и в случае с духовкой, кондиционер нужно «сажать» на отдельную розетку, к которой больше ничего не будет подключаться.

Соответственно, для подключения кондиционера мощностью до 3 кВт, например, Electrolux EACS-09HG2/N3, вполне хватит медного трехжильного провода сечением 1,5 мм².

Интересное из мира электропроводки:

Теги

электропроводка

Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности. Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.

Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв. мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.

Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат. Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А).  После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).

Шаг 3. Выбор силовой розетки и вилки

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.

Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях — подробнее здесь.

Еще несколько примеров.

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно.  Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка и подключение электрической плиты

Описание процесса установки и подключение электрической плиты

Зачастую в нашей газодобывающей стране невозможно поставить в квартире или доме газовую плиту за неимением
подведенного к дому газопровода. К счастью есть альтернатива, более дорогостоящая, конечно, но электроплита
все же лучше, чем буржуйка. Итак, плита куплена, распакована и осмотрена на предмет механических повреждений.
Пора подключать. Можно сэкономить свое время и потратить деньги, вызвав мастера. Можно сэкономить деньги и
потратить время, подключая самостоятельно. «Каждый выбирает по себе», как подключить электрическую плиту.

Сам себе электрик

Если не хотите лишиться гарантии производителя, то перед подключением изучите инструкцию и дальнейшие
свои действия согласовывайте с ней и правилами устройства электроустановок. Естественно, просто воткнуть
вилку в розетку для подключения электроплиты недостаточно, да и просто опасно – ведь короткое замыкание
вам не нужно? Эту самую розетку, как и кабель, нужно предварительно правильно выбрать. Как – сейчас разберемся.

1. Электрический щиток

Установка электрической плиты начинается с квартирного электрического щитка.

Проверьте кабель, выходящий из щитка к квартире. Параметры кабеля зависят от мощности плиты. Его сечение по
меди должно быть от 6 кв мм (если мощность плиты от 13,5 кВт до 18 кВт). Если вы приобрели плиту мощностью
до 13,5 кВт, сечение провода – не меньше 4 кв мм. В любом случае кабель должен быть в двойной изоляции и
трехжильным: фаза, ноль и заземление. Нужно учитывать, что вводной кабель должен быть мощнее отходящего от
квартирного щитка к плите.

Далее проверьте вводной автомат (автоматический выключатель). Он должен быть рассчитан на силу тока не
менее 32А для мощности плиты до 13,5 кВт, или 40А для мощности плиты до 18 кВт.

Безопаснее подключать электроплиту к щитку без использования розеток. Согласно правилам электротехнических
работ, в таком случае допускается использовать длинную цепь питания и плавкий предохранитель для мощных плит.
Для установки безрозеточного подключения желательно все же проконсультироваться с электриком.

2. УЗО и выключатель

При однофазном подключении плиты необходимо поставить на линию автоматический выключатель, рассчитанный на
силу тока 32А. Такой выключатель ставим, если номинальный ток вводного выключателя 40А – 50А. После установки
автомата необходимо последовательно подключить устройство защитного отключения — УЗО. Оно должно выдерживать
номинальный ток 32А – 40А, дифференциальный ток – до 30мА. Вместо выключателя и УЗО можно поставить ДИФ-автомат,
объединяющий эти 2 устройства

При трехфазном подключении выключатель должен быть трехполюсным, рассчитанным на силу номинального тока 16А,
УЗО – четырехполюсное на 25А номинального тока и 30мА диффернциального.

3. Выбираем розетку

Силовая розетка должна быть рассчитана на силу тока 25А- 32А и иметь 3 или 5 контактов для однофазнофазного
и трехфазного подключения соответственно.

Провод с заземлением нужно подсоединить к верхней клемме, на 2 нижние «фазу» и «ноль» в любом порядке.
Все соединения в цепи питания электроплиты необходимо выполнять как можно более тщательно во избежание
перегрева контактов и возникновения замыкания. Жилы кабеля должны быть зачищены без повреждения проводников,
все винтовые соединения – тщательно затянуты. Большие мощности не прощают мелких погрешностей!

4. Выбираем кабель

Для подключения понадобится 2 вида кабелей: трехжильный с сечением 4 кв мм от автомата до силовой розетки,
и от розетки до плиты – гибкий кабель сечением 3 на 4 мм (ПВС или КГ). Провод ПУНП применять строго запрещено!
При подключении контактов концы кабеля необходимо защитить от окисления, залудив их паяльником и обрезав
излишки после того, как придали им нужную для подключения форму. Вместо лужения можно обжать конца кабеля
латунными гильзами.

Надо отметить, что, согласно ГОСТу, пайку проводов можно использовать лишь тогда, когда такое соединение
предусмотрено нормативной документацией. Если зажимы УЗО и автоматического выключателя выполнены в виде гнезд,
паять концы жестокого провода не нужно – зажим надежно их обжимает. Лучше вместо паяния применить опрессовку.
Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат, либо произвести опрессовку,
потом заводить.

Провод питания от розетки до плиты должен быть в свободном доступе на расстоянии не более 2 м от неё.
Провод должен быть в двойной изоляции! Если при эксплуатации плиты необходимо будет её передвигать, это нужно
учитывать при определении длины кабеля.

В случае трехфазного подключения плиты нужно воспользоваться пятижильным кабелем (3 фазы: L1, L2, L3, ноль –
N и заземление – РЕ) 2,5 кв мм сечения по меди. Необходимое сечение провода можно определить самостоятельно,
воспользовавшись таблицей.

Недопустимо использовать кабель, питающий электроплиту, для других дополнительных нагрузок!

5. Три схемы подключения

220В — однофазное подключение

Фазу подключаем на клеммы 1, 2, 3, предварительно соединив их между собой перемычками (они должны быть в
комплекте). Клеммы 4 и 5 (N1 и N2) также соединяем перемычками и подключаем к ним «ноль» — N. Заземление
подключаем к клемме 6 (РЕ), которая может находиться на корпусе плиты.

380В – трехфазное подключение

Три фазы подключаем соответственно цветовой маркировке на клеммы 1, 2, 3. Клеммы 4 и 5 соединяем
перемычкой и подключаем к «нулевой» жиле, клемму 6 к заземлению. Не перепутайте маркировки!

380В – двухфазное подключение

Редко, но бывает, что одна из фаз отсутствует. В этом случае 2 клеммы соединяем перемычкой и
подключаем на одну фазу, оставшуюся клемму – на другую. Ноль и землю подключаем как в предыдущем случае.

Для подсоединения питающего кабеля к выводу электроплиты необходимо снять с неё заднюю крышку.

6. Заземление

Заземление проводки в вашем доме может быть выполнено по системам: TN-C (устаревшая), TN-C-S или TN-S.
Электроплиту можно подключать только в двух последних системах, т. к. в системе TN-C отсутствует защита
от поражения людей электрическим током (есть только защита от замыкания). Узнать, какая система заземления
в вашем доме, можно, открыв подъездный щиток: по старой системе в нем 4 провода (в многоэтажках) или 2 провода
(в малоэтажных домах). В новых домах 5 проводов.

Подключение электрической плиты — ответственное дело, ценой ошибок может стать короткое замыкание и пожар.
Если вы не уверены в своих силах, лучше пригласить специалиста, не стоит экономить на своем здоровье и
своих близких. При подключении плиты необходимо следовать правилам техники безопасности.

Возможно, Вас заинтересует:

Метки страницы: электрическая плита, духовой шкаф электрический, установка, подключение, инструкция

Вам понравилась эта статья? Поделитесь ею с друзьями!

Выбор нужного типа кабеля для подключения электрической плиты.

Электрические, индукционные плиты или варочные панели — это приборы с большой мощностью, которые потребляют значительно больше электроэнергии, чем остальная бытовая техника. Именно поэтому для их подключения требуется отдельный кабель от автомата или УЗО. Стоит также отметить, что в домах, где не предусмотрен газ, стоимость электроэнергии ниже.

Рассмотрим подключение и выбор кабеля на моем примере: современной 4-конфорочной электрической стеклокерамической плиты.

В нашем случае мощность конфорок: 2×1200 Вт и 2×1700 Вт. Суммарная мощность составляет: 5800 Вт, но в плите помимо варочных поверхностей имеются еще электрическая духовка с вентилятором охлаждения. Паспортная номинальная мощность электроплиты составляет: 6,8 кВт, плюс не забывайте учесть запас по мощности. Считаем, что для подключения нашей электроплиты требуется не менее 8 кВт.

Средние значения мощности потребления электрических плит на рынке в 2018 году. Значения варьируются в зависимости от типа плит и от ее возможностей. Для определения точного значения читайте технический паспорт к вашему изделию (можно найти по номеру модели плиты в интернете).

Для двухконфорочных (от 2 кВт до 5 кВт).

Для четырехконфорочных (от 5кВт до 11 кВт).

Итак, мы определили, что мне требуется подобрать кабель, который будет выдерживать нагрузку 8 кВт.

По таблице видно, что мне нужен кабель сечением 6мм2 (для подключения к однофазной сети 220В) или 2,5мм2 (для трехфазной 380В).

Требуемое количество жил в кабеле зависит от выбранной схемы подключения.

• для однофазной сети потребуется 3-жильный провод.
• для трехфазной сети потребуется 5-жильный провод.

Схему подключения обычно можно увидеть с обратной стороны электроприбора.

Схема слева — для подключения к 220 В, правая — для подключения к 380 В.

Я буду подключать по левой схеме к 220В.

На схеме:

L1 — фаза. Клеммы 1, 2 и 3 объединены перемычкой. По ГОСТу подключаем коричневую жилу.

N — ноль. Клеммы 4 и 5 объединены перемычкой. По ГОСТу подключаем синюю жилу.

Pe это земля. К земле подключаем желто-зеленую жилу.

В автомате еще раз находим и проверяем индикаторной отверткой — фазу. Подключение стоит выполнять только после обесточивания всей системы.

От правильного выбора кабеля для запитки и грамотного подсоединения устройства зависит безопасность помещения и тех, кто там находится.

Обязательное условие, которое должно соблюдаться, – кабель должен быть медным. Использование алюминиевых жил при подключении энергоемких устройств запрещено, согласно требованиям безопасности.

Запрещено совмещать осветительные и розеточные цепи с запиткой электрической плиты!

Следует помнить, что в старых постройках осуществлять подключение электрических приборов, мощностью более 3 кВт не рекомендуется, так как имеющаяся сеть не рассчитана на такие нагрузки. Вследствие этого могут перегорать пробки, возникать пожары или полностью выходить из строя техника, делая невозможным ее дальнейший ремонт.

Очень часто в комплектации новых плит кабель не предусмотрен (приобретается отдельно). Можно осуществить выбор кабеля самостоятельно или поручить это дело квалифицированным специалистам, в том числе и его монтаж (если не обладаете нужными умениями и знаниями).

Марки, используемые при подключении электрических и индукционных плит.

Чаще для монтажа электроплит используются кабеля марок: ПВС, NYM, ВВГ, КГ.

В моем случае для подключения электроплиты мне потребуется кабель 3×6. Трехжильный провод с сечением 6мм2.

Я выбрал ПВС провод, который рассчитан на напряжение до 450 В. Изоляционное покрытие не поддается возгоранию, высокий коэффициент сопротивления на изгиб и прочность. Срок службы составляет от 6 до 10 лет (зависит от условий эксплуатации).

Включаем автомат. Плита работает. Пробуем включить конфорку. Пользуйтесь!

Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: samohvalov@rucam-video.ru

Какой провод нужен для подключения электроплиты

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

• возможность использования в комнатах с высоким уровнем влажности;
• приемлемая цена;
• отличные показатели гибкости;
• разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
• оснащение двойной изоляцией;
• возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Подключение электрической плиты своими руками

Подключение электроплит требует определенного навыка и знаний. Сама по себе работа требует осторожности, особенно если подключение производится собственными руками.

Конечно, можно почерпнуть некоторые советы из интернета, но лучше всего, если работу будет делать квалифицированный специалист.

Подключение электрической плиты зачастую становится непростым делом, так как производители не включают в комплект кабель для питания. Это происходит по причине незнания производителя плиты, какие розетки стоят у покупателя.

Современные электроплиты можно подключить в трех вариантах, где используются различные фазовые линии. Покупатель выбирает тип подключения в зависимости от того, какая у него установлена розетка и приобретает соответствующий силовой кабель.

Как подключить электроплиту своими руками?

Приобретая мощный бытовой прибор, у которого происходит значительное потребление электроэнергии, необходимо правильно выбрать розетку. От выбора розетки и силового кабеля будет зависеть правильное и безопасное подключение электрической плиты своими руками. Прежде чем определить, какая розетка необходима, следует знать, что они бывают разного типа:

1. С заземлением, где имеется дополнительный штырь или боковые контакты.
2. Без заземления, это обычные силовые розетки, для менее мощных бытовых приборов.
3. Розетка с защитными шторами, где отверстия открываются при правильной вставке вилки.
4. Розетки с выталкивателем, который срабатывает при нажатии кнопки.
5. С таймером и защитным отключением.

Розетки также отличаются по способу установки, открытого и закрытого типа.

Для подключения электрической плиты повышенной мощности выбирается розетка, выдерживающая ток 63А. При меньшей мощности используется комплект в 32А (вилка-розетка). Выбирать обычные розетки не рекомендуется, так как может произойти перегрев контактов и возгорание.

Затем приобретается соответствующий силовой кабель из медных проводов с сечением 3х4 мм. Для электроплит с керамической варочной поверхностью необходим провод соответствующий ПЭУ.

Подключение электрической плиты с четырьмя конфорками и духовым шкафом собственными руками, упрощается, если имеется старая розетка и провод от предыдущего прибора. При установке электроплиты следует убедиться в исправности розетки и силового кабеля, затем произвести подключение к самому прибору. Работа должна выполняться по схеме, расположенной на задней стенке кухонного прибора, а также в сопроводительной инструкции с учетом характеристики каждой электроплиты.

Как правильно подключить электрическую плиту своими руками?

Розетки устанавливаются скрытным путем, для этого выдалбливается соответствующее отверстие в стене и штробы. Устанавливается подразетник, прокладывается провод. Для правильного подключения, важно точно определить провод заземления и присоединить к соответствующей клемме, это значок перевернутой елочки. В современных домах провод заземления выделен цветом, он с зелено-желтой изоляцией.

Для определения заземления в домах старой постройки необходимо отключить электроэнергию взять омметр и прозвонить все провода, подключившись к водопроводной трубе. Провод с заземлением покажет небольшое сопротивление на приборе, так как остальные выдадут более мощное значение. Выбранный провод следует отметить маркером или наклейкой. Подсоединение жил проводится по схеме, приложенной в инструкции.

Независимо от марки производителя электрической плиты, на задней панели всех приборов размещается клеммник с медными перемычками. Рядом расположены схемы подключения с тремя вариантами:

1. питающая сеть с одной фазой – L1.N.PE.
2. двухфазная – L1, L2.N1, N2.PE.
3. сеть с тремя фазами – L1, L2, L3.N1, N2.PE.

Первый вариант подключения.

Для обычных квартир наиболее подходящим и правильным будет подключение электроплиты по первому варианту. Силовой кабель зачищается от изоляции на 30мм с обеих сторон. Затем жилу зелено-желтого цвета крепят к клемме PE, остальные две жилы соответственно к фазе (L) и нолю (N). Это делается на корпусе плиты и на вилке розетки.

Важное замечание: нельзя объединять соединение «земля» и «ноль» с корпусом щитка.

Далее, проверяется подсоединение специальным прибором, где сопротивление между вилочными контактами и металлическим корпусом плиты будет равняться нулю. Значит, подключение произведено правильно.

Второй и третий варианты подключения.

Чаще всего кухонная электроплита и духовой шкаф не переставляются, в этом случае подключить плиту можно без розетки. Подсоединение производится в распределительной коробке, через переходник. Если есть трехфазовая питающая сеть, то лучше использовать ее, особенно когда плита устанавливается в общественных местах и часто эксплуатируется.

Установка комбинированных кухонных плит

Приобретая электрическую плиту, покупатель получает и электрическую духовку. В то время как газовая плита может иметь и электрический духовой шкаф. Производить установку газовой плиты собственными руками категорически запрещено, поэтому необходимо вызывать мастера. Если варочная поверхность работает на газе, то электрический духовой шкаф можно установить собственными руками, четко соблюдая инструкции и технику безопасности при работе.

В заключение.

Работа с электрическими приборами связана с риском. Поэтому собираясь произвести подключение электрической плиты, не зная определенных правил и не имея опыта работы, рисковать своим здоровьем и безопасностью родных, не следует. Необходимо пригласить специалиста, который грамотно произведет подключение и избавит хозяев от волнения.

tallenna

www.myotdelka.ru

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Подбор сечения проводника
Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Кабель и его параметры

Перед тем как подключить электрическую плиту, обязательно проверяют, какой кабель подведен к месту установки прибора. К подводящим проводам и заземлению предъявляют повышенные требования, так мощный электроток способен прожечь слабую проводку и вызвать пожар.

Какой кабель нужен для подключения электроплиты? Для подсоединения прибора к сети используют два вида: трехжильный с сечением 4 кв мм от автомата до силовой розетки и гибкий кабель сечением 3 на 4 мм (ПВС или КГ) от розетки до плиты.

При подключении контактов концы кабеля защищают от окисления, залудив их паяльником и обрезав излишки после придания нужной формы. Вместо лужения также применяют обжатие латунными гильзами.

Справка. Согласно ГОСТу, пайку проводов применяют тогда, когда такое соединение предусмотрено нормативной документацией. Если зажимы УЗО и автомата сделаны в виде гнезд, концы провода не паяют – они надежно обжаты.

Вместо пайки также применяют опрессовку. Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат либо произвести опрессовку, а потом заводить.

Сетевой шнур от розетки до плиты размещают в свободном доступе на расстоянии не более 2 м от плиты. Провод должен быть в двойной изоляции.

В случае трехфазного подключения применяют пятижильный кабель (три фазы: L1, L2, L3, ноль – N и заземление – РЕ) 2,5 кв мм сечения по меди.

Таким образом, при выборе сечения кабеля для электроплиты с духовкой кабеля ориентируются на мощность прибора и вид подключения.

Какого сечения провод нужен для электроплиты с духовкой мощность 9квт? Сечение должно быть достаточным для потребляемой прибором мощности – 5*4 кв. мм из пяти жил с сечением 4 кв. мм каждая. В однофазной сети используют кабель 3*6 кв. мм с тремя жилами, каждая сечением 6 кв. мм.

Особенности подключения и заземление

Схема подключения через розетку к автомату и земле
Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

1. Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
2. Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
3. В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
4. Провод или кабель протягивается к штепсельной розетке от щитка.
5. Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
6. Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
7. Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм.кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую. В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Кабели электрические Напряжение

Электрический кабель измеряется в вольтах, и, в зависимости от этого, они делятся на ту или иную группу:

• Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием.Они спроектированы и построены в соответствии с согласованными стандартами.
• Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных силовых установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) . Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
• Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
• Кабели высоковольтные: от 36 кВ. Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по назначению

Кабели низковольтные

Кабели для электрощитов

Кабели гибкие для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Силовые кабели

Кабели энергетические для промышленных объектов и общественных мест . Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели армированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Кабели резиновые

Использование сверхгибких резиновых кабелей очень разнообразно. Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильных сервисах . Сварочные кабели должны иметь резиновую оболочку, позволяющую передавать большие токи между сварочным генератором и электродом.

Безгалогенные кабели

Кабели повышенной безопасности без галогенов (LSZH) с низким выделением дыма и агрессивных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , всех видов инсталляции в общественных местах, отдельных ответвлений, аварийных цепей , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , которые возникают во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях. в местах с согласия общественности.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий ассортимент электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применяется в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

Алюминиевые кабели

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических агентов углеводородного типа или их производных.

Компоненты электрического кабеля

В состав электрического кабеля входят:

• Электрический проводник: , который направляет поток электричества
• Изоляция: покрывает и сдерживает электрический ток в проводнике.
• Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
• Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

• Оголенный проводник : одинарный твердотельный провод, негибкий и без покрытия.
• Алюминиевые электрические проводники: В некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
• Медные электрические проводники: наиболее часто используемый материал.
• Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
• Одножильный кабель: одножильный кабель.
• Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока.Их подразделяют на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

• ПВХ: Поливинилхлорид
• Z1: Полиолефины
• PE : линейный полиэтилен
• УЕ: Полиуретан

2. Термореактивная изоляция

Наиболее распространены:

• EPR: Этиленпропилен
• XLPE : сшитый полиэтилен
• EVA : Этилвинилацетат
• SI : Силикон
• PCP: Неопрен
• SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

• Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
• Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по типу изоляции

Обозначение экрана, внутренняя облицовка, якорь сиденья

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

Обозначение наружной оболочки

Обозначение проводника

Номинальная нагрузка

Расшифровка количества жил

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• UNE 21123
• МЭК 60502
• UNE 21150

Дополнительные данные

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводников

Существует два критерия выбора размеров медных проводников:

• В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
• В европейском сечении (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактическое геометрическое сечение несколько меньше номинального.

Измерения электрического кабеля

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей соответствуют стандарту Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

• Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
• Фазовый провод : черный, серый или коричневый.
• Защитный провод или заземляющий провод : два цвета, желтый и зеленый. Использование желтых или зеленых однотонных кабелей разрешается только в тех местах, где по соображениям безопасности нет возможности перепутать их с системой заземления.

Калибр провода — Energy Education

Рисунок 1.Схема, показывающая разные калибры провода и их соответствующее количество в зависимости от его поперечного сечения. ^[1]

Калибр провода измеряет площадь поперечного сечения провода. Знать калибр важно, потому что он определяет, какой электрический ток может выдержать провод, не будучи поврежденным — эта величина называется допустимой допустимой нагрузкой.

Американская система калибровки проводов

Американская система калибра проводов или AWG стандартизирует площадь поперечного сечения проводов путем присвоения им номера AWG.Как видно на Рисунке 1, провод с меньшим номером имеет больший диаметр и, следовательно, может пропускать более высокие токи. Всего существует 40 манометров различных размеров с площадью поперечного сечения от 0,013 мм ² до 107,22 мм ² , причем их диаметры постепенно изменяются между каждым номером калибра.

Значения калибра проводов

Цифры в таблице ниже взяты из Таблица 310.15 (B) (16) в Национальном электротехническом кодексе (США) 2014 г. и предполагают номинальную температуру 90 ° C. ^[2] Кроме того, таблица 3.1 на стр. 69 в документе Introduction to Electricity использовалась как образец и справочная информация. ^[3]

Более полный список см. На странице отделения доктора Роулетта.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Стандартные сечения кабелей и проводов

IEC 60228 — международный стандарт Международной электротехнической комиссии по проводам изолированных кабелей.Среди прочего он определяет набор стандартных сечений проводов:

В США размеры проводов обычно измеряются в американских калибрах проводов (AW).Увеличение AWG приводит к уменьшению площади поперечного сечения (наименьший размер AWG равен 50, а наибольший — 0000).

Метрическая система преобразования AWG

Определения

• Circ.Mils — площадь поперечного сечения в круглых милах
• Awg — Американский калибр проволоки
• мм² — Метрический размер провода мм²

См. Также

Диаграммы площади поперечного сечения, Транспортная инженерия (TE), Проектирование

Площадь поперечного сечения кабелепровода разного диаметра

Единицы измерения площади выражены в квадратных миллиметрах (1 дюйм = 25.381 ММ)

Приведенные выше значения кабелепровода взяты из таблицы 4,

глава 9 Национального электротехнического кодекса (NEC).

Площадь поперечного сечения различных типов и размеров проводов

Единицы измерения площади в квадратных миллиметрах (1 дюйм = 25,381 мм)

Указанные выше значения петлевого детектора и кабеля светофора являются

фактические размеры кабеля из материала, утвержденного NJDOT в соответствии с примечанием 5,

глава 9 НИК.

Вышеуказанные значения нескольких проводов освещения и заземления

взяты из таблицы 5 и таблицы 8 главы 9 NEC. (NEC)

Solid vs.Многожильный резистивный провод

Основы производства проволоки

Проволока изготавливается путем вытягивания сырья — стержней из меди, алюминия или других металлических сплавов — через ряд штампов.Типичный стержень диаметром около 8 мм протягивается (протягивается) через серию штампов. Каждая матрица постепенно сужается до тех пор, пока на последней матрице серии выход не будет иметь желаемый диаметр готовой проволоки.

Когда стержень проходит через каждую матрицу, он растягивается. Степень растяжения, который данный металл может выдержать без разрушения, называется его пластичностью. Пластичность измеряется в процентах от удлинения. Например, если образец проволоки длиной два дюйма растягивается на три дюйма перед разрывом, его пластичность составляет 50 процентов.

В Соединенных Штатах проволока производится в различных калибрах (которые указывают диаметр проволоки) с использованием стандарта American Wire Gauge (AWG). Обозначения AWG варьируются от 00000000, также обозначенных как 8/0 (0,7314 дюйма в диаметре) до 56 (0,00049 дюймов в диаметре). Более высокие номера AWG относятся к более тонким диаметрам проволоки.

Пучок проводов можно скрутить вместе, чтобы получился многожильный провод или кабель. В производственном процессе используется автоматизированное оборудование для скручивания определенного количества отдельных проволок в спиралевидную формацию.

Круглость каждой жилы проволоки требует, чтобы скрутка производилась с использованием определенного количества отдельных проволок. Например, начиная с одного провода (показан синим), можно скрутить вместе еще шесть дополнительных проводов (желтого цвета), чтобы получился многожильный провод. Добавление дополнительных 12 проводов, в общей сложности 19 прядей, окружающих центральный провод, дает показанное изображение.

Производство одножильных проводов обходится дешевле, чем многожильных. Он используется, когда проволока остается в фиксированном положении и гибкость не требуется.Многожильный провод обеспечивает большую гибкость, чем одножильный провод того же калибра. Он используется, когда провод будет подвергаться движению, например, в бытовых удлинителях, проводах, соединяющих вашу мышь, веб-камеру и клавиатуру с вашим ПК, проводке к движущимся частям промышленного оборудования, наружным линиям электропередач и подобным приложениям.

По мере увеличения калибра провода пропускная способность провода пропорционально увеличивается. Для приложений, где требуются высокие токи и напряжения, несколько многожильных проводов можно скрутить вместе, чтобы получить кабели с очень большим поперечным сечением.

Резистивный провод

Когда приложение требует отличной проводимости электрического тока, используются провода из меди, платины, золота или серебра. Все они оказывают очень небольшое сопротивление потоку электрического тока из-за подвижности электронов в их внешних оболочках (зоне проводимости). Другие металлы с меньшим количеством доступных электронов в зоне проводимости сопротивляются потоку электронов. Подача тока на проволоку из такого материала вызывает нагрев проволоки.Так же, как вольфрамовая нить в обычной лампочке нагревается, были разработаны специальные проволочные сплавы для выработки тепла, необходимого для различных промышленных и бытовых применений.

В вашем фене, тостере, электрической духовке и плите используются компоненты из резистивной проволоки. Самая распространенная и наименее дорогая резистивная проволока — нихром, сплав никеля, хрома и железа, впервые запатентованный в начале 20 века. Нихром 60 содержит 60 процентов никеля, 16 процентов хрома, остальное железо.

Нихром 60 плавится при 1350 ° C (2462 ° F), что дает практическую максимальную рабочую температуру 1150 ° C (2100 ° F). Фактическая достигнутая температура зависит от нескольких факторов.

Напряжение

Чем больше напряжение, тем больше ток через провод протекает, что приводит к повышению его температуры. Используя переменный трансформатор, известный как Variac, вы можете непрерывно регулировать напряжение и ток, чтобы достичь точной температуры, необходимой для данного применения.

Длина

Сколько вам нужно провода? Все провода оказывают определенное сопротивление току.Чем длиннее провод, тем больше сопротивление. Когда необходимы высокие температуры, но физическое пространство, с которым вам приходится работать, ограничено, вы можете намотать резистивный провод в катушку, чтобы увеличить ее общую длину.

Большинство электрических фенов потребляют 1500 Вт мощности. При подаче на сушилку 120 В переменного тока ток составляет 12,5 ампер, что вполне соответствует номинальным характеристикам типичного домашнего хозяйства на 20 ампер. Однако, чтобы обеспечить достаточное количество тепла для сушки волос, если быстро заглянуть внутрь фена, можно обнаружить свернутый в спираль резистивный провод: для выработки тепла требуется большая длина.С другой стороны, типичный тостер потребляет около 750 Вт.

Одинарные жилы резистивного провода, протянутые между изолирующими опорами и не скрученные в спираль, — это все, что нужно для превращения хлеба в тосты. Промышленные приложения следуют той же логике. Для гибочного стола для формования акрилового пластика требуется только одна нить развернутого нихрома, в то время как электрическая печь, используемая для плавления металла или обжига керамики, использует множество длинных мотков проволоки.

Температура

Поскольку резистивный провод нагревается при прохождении электрического тока, его сопротивление увеличивается.Это увеличение известно как коэффициент удельного сопротивления проволоки.

Коэффициенты удельного сопротивления нихрома 60

Приблизительное значение в амперах для нагрева нихрома 60

Калибр

Чем больше поперечное сечение провода, тем больше свободных электронов должно течь по нему. Например, провод 12 AWG лучше, чем провод 36 AWG. Следовательно, когда вы выбираете резистивный провод для своего приложения, обязательно проверьте спецификации калибра, необходимого для вашего проекта.Ниже вы найдете сопротивление на фут при комнатной температуре для нихрома 60.

Подробная ошибка IIS 8.5 — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:

• Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.

Вещи, которые вы можете попробовать:

• Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.

Подробная информация об ошибке:

0x2500000000

Дополнительная информация:

Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным форматом URL, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

Диаграммы площади поперечного сечения, Транспортная инженерия (TE), Проектирование

Площадь поперечного сечения кабелепровода разного диаметра

Единицы измерения площади выражены в квадратных миллиметрах (1 дюйм = 25.381 ММ)

Приведенные выше значения кабелепровода взяты из таблицы 4,

глава 9 Национального электротехнического кодекса (NEC).

Площадь поперечного сечения различных типов и размеров проводов

Единицы измерения площади в квадратных миллиметрах (1 дюйм = 25,381 мм)

Указанные выше значения петлевого детектора и кабеля светофора являются

фактические размеры кабеля из материала, утвержденного NJDOT в соответствии с примечанием 5,

глава 9 НИК.
