Гидравлическая стрелка

Назначение и принцип действия

Гидравлическая стрелка (гидрострелка, гидравлический разделитель) служит для разделения и увязки первичного и вторичного контуров системы отопления. При этом под вторичным контуром понимается совокупность контуров потребителей тепла – петель теплого пола, радиаторного отопления, горячего водоснабжения. Поскольку нагрузка на эти подсистемы не постоянна, переменны и термогидравлические параметры (температура, расход, давление) вторичного контура в целом. В то же время для нормальной работы источника тепла (отопительного котла) желательна стабильность данных характеристик. Обеспечить теплогенератору такую стабильность и позволяет гидравлическая стрелка, установленная между котлом и потребителями (рис. 1).

Рис.1. Гидравлическая стрелка в системе отопления

Действие гидравлического разделителя основано на значительном увеличении сечения потока теплоносителя: как правило, гидрострелку выполняют таким образом, чтобы диаметр ее корпуса (колбы) в три раза превышал диаметр наибольшего присоединительного патрубка или чтобы поперечное сечение корпуса равнялось суммарному сечению всех патрубков.

При увеличении диаметра потока в три раза его скорость снижается в девять, а динамическое давление – в 81 раз (и там, и там – квадратичная зависимость). Это позволяет утверждать, что перепады давлений между присоединяемыми к гидрострелке трубопроводами ничтожно малы.

Режимы работы

Говоря о гидравлической стрелке нередко проводят аналогию со стрелкой железнодорожной. Их работа, действительно, схожа: оба устройства задают нужное направление движения, в одном случае – транспорта, в другом – теплоносителя. Разница в том, что «переключение» гидрострелки не требует какого-либо внешнего усилия, а происходит само собой, в зависимости от потребления тепла и горячей воды. Ниже рассмотрены режимы работы гидравлического разделителя.

Режим 1. Нагрузка на систему отопления такова, что расход первичного и вторичного совпадают, т.е. нагретый котлом теплоноситель полностью передается потребителям, и его достаточно (G₁ = G₁₁ = G₂ = G₂₁, Т₁ = Т₁₁, T₂₁ = T₂). В этом случае гидрострелка «включена» напрямую и работает как два раздельных трубопровода. Схема движения, хромограммы скоростей и давлений теплоносителя в корпусе разделителя показаны для этого режима на рис. 2. Такой режим можно назвать расчетным.

Рис. 2.

Режим 2. Система отопления нагружена. Суммарный расход потребителей превышает расход в контуре источника тепла (G₁ < G₁₁, Т₁ > Т₁₁; Т₂₁ = Т₂; G₁ = G₂; G₁₁ = G₂₁). Разность расходов компенсируется подмесом в линию подачи вторичного контура части теплоносителя из его «обратки» (рис. 3). Режим описывают следующие формулы: ΔТ₁ = Т₁ – Т₂ = Q/c · G₁, ΔТ₂ = Т₁₁ – Т₂₁ = Q/c · G₁₁, Т₂ = Т₁ – ΔТ₁, Т₁₁ = Т₂₁ + ΔТ₂.

Рис. 3.

Режим 3. Потребление тепла понижено (например, в межсезонье), и расход теплоносителя во вторичном контуре меньше, чем в первичном (G₁ > G₁₁, Т₁ = Т₁₁, Т₂₁ ˂ T₂, G₁ = G₂, G₁₁ = G₂₁). При этом избыток теплоносителя возвращается к котлу через гидрострелку, не попадая во вторичный контур (рис. 4). Расчетные формулы: ΔТ₁ = Т₁ – Т₂ = Q/c· G₁; ΔТ₂ = Т₁₁ – Т₂₁ = Q/c· G₁₁; Т₂ = Т₁ – ΔТ₁; Т₁₁ = Т₁; Т₂₁ = Т₁₁ – ΔТ₂. Данный режим является оптимальным при необходимости защиты котла от так называемой низкотемпературной коррозии.

Рис. 4.

При отсутствии потоков по контурам системы отопления гидравлический разделитель не препятствует естественной (за счет гравитационных сил) циркуляции теплоносителя, что демонстрирует хромограмма, представленная на рис. 5.

Рис. 5. Хромограмма температуры в статическом режиме

Конструкция и оснащение

Благодаря резкому снижению скорости потока в гидрострелке, ее конструкции и пространственному расположению (справедливо для вертикальных гидроразделителей) данный элемент является идеальной точкой системы для удаления из теплоносителя воздуха и шлама. (Отметим, впрочем, что не все производители оборудования реализуют такие функции).

На рис. 6. показана гидравлическая стрелка VT.VAR.00 (схема, конструкция и габариты), поставляемая фирмой VALTEC в качестве одного из модулей системы быстрого монтажа VARIMIX. Для удаления воздуха, скапливающегося в верней части колбы, разделитель оснащен автоматическим воздухоотводчиком 1, для отведения осадка и слива теплоносителя предусмотрен дренажный шаровой кран 2. Отключение воздухоотводчика на время ремонта или обслуживания производится шаровым краном 5. Для контроля температуры и давления в подающем трубопроводе первичного контура предусмотрен термоманометр 3, температуры в обратном трубопроводе – термометр 4. На патрубках подачи и «обратки» имеются также гнезда для датчиков температуры 6, 7 (заглушены пробками). Корпус гидроразделителя изготовлен из бронзы OTS 60Pb2. Технические характеристики модуля приведены в табл. 1.

Рис. 6. Схема и конструкция гидравлической стрелки VT.VAR.00

Таблица 1. Технические характеристики гидрострелки VT.VAR.00

В 2015 г. VALTEC анонсировал выпуск гидравлического разделителя из нержавеющей стали VT.VAR05.SS. Выбор материала корпуса позволил снизить стоимость изделия, обеспечив ему высокую прочность и устойчивость к коррозии. При этом разработчики усовершенствовали и конструкцию гидрострелки (рис. 7), дополнив ее перфорированной перегородкой для снижения теплопотерь из-за конвекции теплоносителя – с примерно 7 до 2–3 %, а также спиральным перфорированным сепаратором – для более интенсивного удаления воздуха из рабочей среды.

Рис. 7. Конструкция гидравлической стрелки VT.VAR05.SS: 1 – манометр, 2 – дренажный клапан, 3 – автоматический воздухоотводчик, 4 – отсекающий клапан, 5 – дополнительные резьбовые патрубки, 6 – резьбовые пробки для дополнительных патрубков, 7 – спиральный перфорированный сепаратор, 8 – перфорированная перегородка

Гидравлическая стрелка из нержавеющей стали  комплектуется автоматическим воздухоотводчиком с отсекающим клапаном, дренажным краном, манометром. Дополнительно на корпусе имеются патрубки для термометра, датчика температуры, магнитного шламоуловителя. Разделитель предназначен для систем отопления с рабочим давлением до 10 бар и температурой до 110 °С. Максимальная тепловая мощность при ΔТ = 20 °С – 120 и 200 кВт для моделей условным диаметром 1 и 1 1/4″ соответственно.

Пример расчета

Рассчитаем температуры Т₂, Т₁₁ и Т₂₁ для системы отопления тепловой мощностью Q = 45 кВт с температурой подачи T₁ = 80 °С, расходом в первичном контуре G₁ = 1500 кг/ч при расходе во вторичном контуре G₁₁ = 3000 кг/ч («нагруженный» режим работы). Формулы и результаты вычислений сведены в табл. 2.

Таблица. 2. Порядок расчета рабочих параметров

Дополнительно к сведению: 1) как правило, гидравлическую стрелку предусматривают в системах отопления мощностью от 40 кВт; 2) при проектировании системы с гидравлическим разделителем обычной конструкции следует учесть снижение тепловой мощности примерно на 10 %.

Что такое гидравлическая стрелка — принцип работы, конструкция и расчет

Автор admin На чтение 3 мин. Просмотров 7
Обновлено 27 октября, 2015

В некоторых схемах отопления специалисты настоятельно рекомендуют установку гидравлического распределителя. Основной аргумент «за» – стабилизация системы и улучшение ее эксплуатационных качеств. Какие функции выполняет этот элемент?

Когда необходимо ставить гидравлический распределитель

Коллекторное отопление

Одним из качественных характеристик отопления является гидродинамическое распределение на его участках и всей системы в целом. Т.е. давление и скорость движения теплоносителя должно быть примерно одинаковым везде. На практике добиться такого результата можно только при небольшой протяженности трубопроводов и отсутствии разветвлений.

Для двухтрубной или коллекторной систем часто наблюдается большая разница между давлением на выходной трубе от котла и обратной. Есть несколько объективных причин этому явлению.

Самыми распространенными из них являются:

• Недостаточная мощность насосов для равномерной циркуляции теплоносителя. Они не могут обеспечить должную скорость его движения.

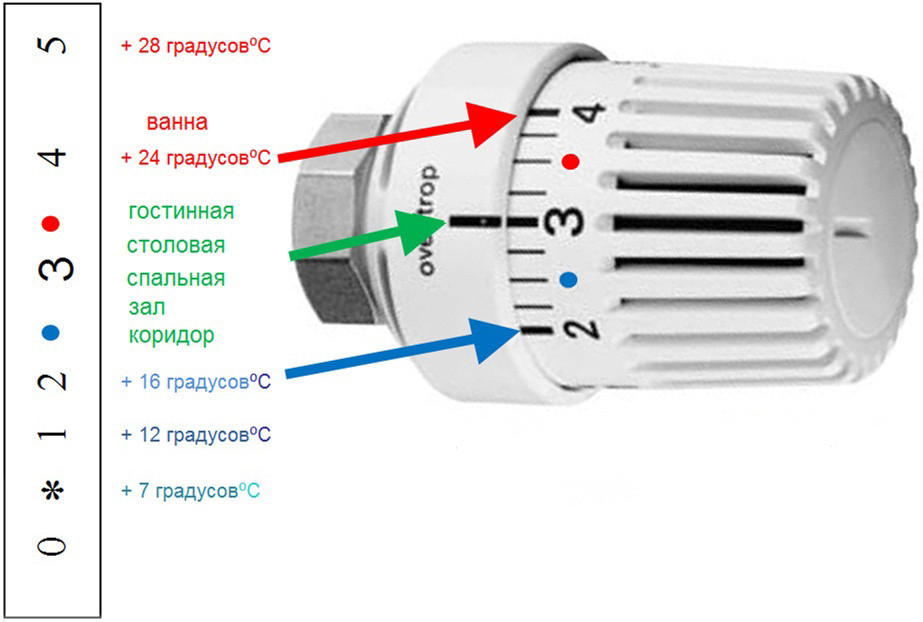

• При использовании зональных устройств подачи горячей воды (терморегуляторы) создается избыточное гидравлическое сопротивление на определенных участках.
• Несогласованность работы (резонанс) при наличии 2-х и более насосов.
• Наличие контуров с различными показателями сечения труб – теплый пол, косвенный нагрев бойлера и т.д.

В итоге это приводит не только к неравномерному давлению, но и некорректному температурному распределению по отдельным магистралям. Для решения этих проблем следует устанавливать гидравлическую стрелку.

Функциональные особенности

На первый взгляд ее конструкция и принцип работы выглядит очень просто. Она состоит из основной емкости, сечение которой больше, чем у подающих магистралей. У нее имеются 4 патрубка с диаметром, равным основному трубопроводу.

Режимы работы гидравлической стрелки

Чаще всего гидравлический распределитель устанавливается в коллекторной схеме отопления. Он необходим для нормализации давления между подающей и обратной трубой. Можно определить 3 режима работы этого устройства.

1. Стабильная система. Давление в магистралях равно. Вследствие этого температура воды на входных и выходных патрубках одинакова.
2. Поток из отопительного контура превышает аналогичный из котла. Температурная разница создает частичное распределение теплоносителя из обратной магистрали в основную. Тем самым происходит стабилизация. Это обеспечит защиту теплообменника котла от перегревания.
3. Превышение давления из потока котла по сравнению с отопительным. Такой режим чаще всего применяется при отключении одного или нескольких контуров.

Таким образом достигается оптимальная работа всей системы отопления. Для правильного применения гидравлического распределителя следует сначала рассчитать его размеры и определиться с местом установки.

Правила расчета и монтажа

 Оптимальный вариант – приобрести заводскую модель.  Они рассчитаны для конкретных отопительных систем в зависимости от максимального объема потока теплоносителя через гидрострелку и скорости его движения. Если же было принято решение изготовить ее своими руками – можно воспользоваться следующей формулой для вычисления диаметра патрубков.

Промежуточные величины можно вычислить самостоятельно, либо воспользоваться специализированными программными комплексами. Следующим этапом будет определение размеров основной емкости. Для этого можно воспользоваться двумя методами.

• Трех диаметров – патрубки располагаются на одной оси.
• Чередующиеся подключения – патрубки устанавливаются в шахматном порядке.

Способы расчета размеров основной емкости

Место установки распределителя определяется схемой отопления. Однако рекомендуется руководствоваться правилом – он должен находиться максимально близко к котлу. Для коллекторной схемы гидрострелку подключают перед ним. Таким образом стабилизация системы происходит до вхождения теплоносителя в распределительный коллектор.

Исключения составляет монтаж дополнительного насоса. В таком случае гидравлический распределитель монтируется между ним и подключением обратной трубы к котлу. Это позволяет компенсировать разность частот работающих насосов.

Что такое гидрострелка для отопления

Гидрострелка является простым устройством, выполняющим балансирующую и защитную функции в отношении отопительной системы.

Данное устройство имеет и иные наименования по типу гидравлического разделителя систем отопления, гидроразделителя, бутылочки и пр.

Функции

Для чего же нужна гидрострелка и какие функции она выполняет:

1. Предназначением гидроразделителя выступает выполнение гидродинамической балансировки в системе отопления. Он является дополнительным узлом. Гидрострелка защищает котельный теплообменник, изготовленный с применением чугуна, от вероятности поражения тепловым ударом. Кроме того, данное оборудование предохраняет вашу систему от повреждений в случае автоматического выключения отделов ГВС, пола с подогревом и пр. Данное устройство в обязательном порядке устанавливается во время монтажа системы отопления с котлами, оснащенными чугунными теплообменниками.
2. Использование гидроразделителя необходимо при установке отопительных систем многоконтурного характера. В таком случае устройство предотвращает влияние контуров одного на другого, и обеспечивает бесперебойное их функционирование.
3. В случае верных подсчетов габаритов и характеристик гидромеханического плана, оборудование такого рода способно выполнять опцию отстойника, устраняя из полости теплоносителя формирования механической природы, представленные ржавчиной, накипью, шламом.
4. Наряду со всем вышеперечисленным, еще одной функцией данного устройства является осуществление удаления воздуха из теплоносителя, что существенным образом предотвращает процесс окисления.

Принцип работы

Схема функционирования гидрострелки

В разрезе структура гидрострелки представлена в виде части трубы полого типа, имеющей сечение в виде квадрата.

Механизм функционирования данного оборудования достаточно простой. Происходит отделение воздуха и его устранение при помощи воздухоотвода, оснащенного автоматическим механизмом.

Система отопления делится на 2 отдельных контура – большого и малого размеров. В состав второго из них входит котел/гидрострелка, а первого – котел/гидрострелка/потребитель.

Если котел отопления генерирует тепло в объеме, соответствующем его расходу, направление жидкости в гидрострелке при этом лишь горизонтальное. В случае нарушения такого равновесия, тепловой носитель поступает в область малого контура, что способствует повышению температуры перед котлом.

Реакция последнего на такого рода преобразования проявляется в виде автоматического отключения, а тепловой носитель при этом не прекращает свое продвижение до снижения температурных показателей до конкретной отметки. После этого снова происходит включение котла.

Благодаря такому механизму, гидроразделителем совершается балансировка между котловыми контурами и котельной, способствуя, таким образом, независимому функционированию каждого из контуров в отдельности.

Критерии выбора

Единственное значение, которое необходимо учитывать, осуществляя выбор рассматриваемого устройства, представлено стрелочным диаметром (патрубков, что подводят).

Подбор оборудования базируется на предельно допустимом водном потоке в отапливающей системе и сохранении минимальной скорости водного потока в гидрострелочной полости и подводящих патрубках.

Полезно знать рекомендуемое значение наибольшей скорости перемещения воды сквозь поперечное сечение устройства, которая составляет, приблизительно, 0.2 м/сек.

При расчетах данного оборудования для отопительной системы орудуют следующими величинами:

• D – диаметром гидроразделителя, в миллиметрах;
• d – диаметром патрубков подводящего назначения, мм;
• G – максимальной скоростью водного протока по устройству;
• w – предельной скоростью продвижения воды по поперечному сечению гидроразделителя;
• с – теплоемкостью теплового носителя;
• P – максимальным значением мощности котла, что устанавливается, кВт;
• ΔT – заданной разностью в значениях температуры между подачей и возвратом отопительной системы, °С (= приблизительно 10°С).

Для того, чтобы рассчитать зависимость диаметра гидравлического разделителя от максимально возможного напора воды в системе, используют формулу:

А зависимость диаметра гидравлического разделителя от мощности котла рассчитывают по следующей формуле:

Достоинства

Принципиальная схема подключения гидравлической стрелки к контурам отопления

Применение гидравлического разделителя в данной системе, направленной на создание тепла в помещении, обладает рядом преимуществ, заключающихся в:

• ликвидации проблемы во время нахождения размеров отопительного насоса в области вторичного контура и исполнительном элементе;
• предотвращении взаимовоздействия котлового контура на отопительные;
• равномерном распределении нагрузок водного потока на тепловые генераторы и тепловые потребители;
• обеспечении оптимального функционирования исполнительных компонентов;
• предоставлении мест для подсоединения расширительного бачка и быстродействующего воздухоотводчика;
• способствовании подключения различных дополнительных комплектующих.

В случае желания создания в своем жилье комфортной температуры с минимальными расходами энергии, наилучшим вариантом станет установка теплогенераторной системы, основывающейся на функционировании гидроразделителя.

Следует отметить: эффект экономии в сравнении с традиционной системой отопления, существенно заметен: в случае правильно спроектированной системы на основе гидрораспределителя, экономия газа составляет 25%, а электроэнергии – 50%.

Применение с твердотопливным котлом

При использовании котла, работающего на твердом топливе, подключение гидрострелки осуществляется к выходу-входу.

Такой способ подсоединения любого рода нагревательного устройства способствует подбору оптимальной и индивидуальной температуры для каждого компонента в отдельности.

Сегодня все чаще стали использовать уже готовые устройства рассматриваемого типа, имеющиеся в продаже. Выбор стрелки осуществляется по каталогу, основываясь на мощности котла и максимальном ходе воды.

Оцените статью: Поделитесь с друзьями!

Гидрострелки (гидравлические разделители), коллекторы со встроенной гидрострелкой

Правильное название этого устройства — гидравлический разделитель, в современных системах отопления монтируется между котлом и отопительными контурами как горизонтально, так и вертикально. При вертикальном расположении в верхней части обычно находится автоматический воздухоотводчик, а внизу — запорный кран для удаления накопившейся грязи и шлама.

Попросту говоря, основное предназначение этого устройства — это гидравлическое разделение потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.

Для начала давайте определимся — а для чего вообще нужна гидрострелка?

1. Для того, чтобы получить, при малом расходе теплоносителя в котловом контуре, большой расход во втором, например — в радиаторном. Допустим имеется котел с расходом 50 литров в минуту, а система отопления получилась в два раза больше по расходу — 100 литров в минуту. Разгонять контур котла до расхода больше, чем это было предусмотрено производителем, в этом случае экономически нецелесообразно, т.к. увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на циркуляционный насос и, соответственно,- к дополнительным расходам на электроэнергию.
2. Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга и на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
3. Отсутствие гидродинамического влияния в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.
   Гидрострелки (их еще часто называют гидравлические разделители, гидроразделители) обычно применяются в отопительных системах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д.
4. Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.

Преимущества использования гидрострелок

Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
Система отопления работает большую часть времени в условиях далеких от расчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к  резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Нужна ли гидрострелка или нет в конкретном случае?

Система без гидравлического разделителя

Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.

• Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.
• Еще пример: Вы решили установить два котла газовый и электрический (или твердотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.
• Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.
• Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.
• Нужна ли гидрострелка (гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура? Ответ: не нужна.
• Нужна ли гидрострелка при использовании твердотопливного котла? Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.

Система с использованием гидравлического разделителя

Принцип работы гидрострелки (гидравлического разделителя)

рисунок 1

Циркуляционный насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру, а насос Н2 — по второму контуру. Т.е. в гидрострелке происходит перемешивание теплоносителя. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создается один общий контур. В этом случае вертикальное движение в гидрострелке не происходит.
В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху вниз и наоборот, в случаях, когда Q1 < Q2,  движение теплоносителя в гидрострелке происходит снизу вверх.

Вообще, если у Вас система работает на больших температурах (свыше 70 градусов цельсия), то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше их ставить на подачу, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.

Расчет гидрострелки

Чтобы вычислить диаметр гидрострелки, необходимо знать:

1. Расход первого контура (котлового, на рис. 1 обозначен как Контур 1)
2. Расход второго контура (контур отопительной развязки, на рис. 1 обозначен как Контур 2)
3. Максимальную вертикальную скорость теплоносителя в гидрострелке.

При расчете гидрострелки важно получить медленное вертикальное движение в гидрострелке: не более 0,1 — 0,2 метра в секунду.
Низкая скорость теплоносителя в гидравлическом разделителе нужна для того чтобы:

• дать возможность осесть взвешенным частицам песка, шлама и др.
• чтобы дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх для получения необходимого температурного напора. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя, а для бойлера косвенного нагрева можно получить более высокую температуру теплоносителя, способного перехватить максимальный температурный напор.
• уменьшить гидравлическое сопротивление в гидрострелке.
• выделить из теплоносителя пузырьки воздуха и удалить их через автоматический воздухоудалитель.

Чтобы самому рассчитать параметры гидрострелки необходимо вычислить её диаметр и собрать её, согласно одному из методов на рисунке.

Диаметр гидрострелки вычисляется по одной из формул (соблюдайте размерность!)

Например рассчитаем диаметр гидрострелки по первой формуле:
На рис. 1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.
Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.
Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м³/сек)
п — константа.  п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек
Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра
Если воспользоваться второй формулой, то расход надо пересчитать в м³/час: 80 : 1000 : 60 = 0,001333 м³/сек = 0,00133 х 3600 м³/час = 4,7988 м³/час
D = 18,811 х √(4,7988:0,1) = 130 мм.

Как изготовить гидрострелку самому?

А Вы подумайте — стоит ли этим заниматься?
Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?
К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т. д.

Гидравлические коллекторы (котловые коллекторы)

Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является коллекторная разводка. Простота, скорость и удобство монтажа такой системы, а также комфортность дальнейшей эксплуатации, приводят ко все более более частому ее применению. Использование коллекторов CALEFFI, коллекторных шкафов в сборе и дополнительных аксессуаров, позволяет собрать систему большой надежности и высокой степени комфортности.

Для чего нужен котловой коллектор?

Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает гидравлический расчет.
К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.
В зависимости от выбранной проектировщиком системы отопления подбирается один из  основных элементов в котельной — распределительная гребенка или другими словами котловой коллектор. Сегодня в магазинах и на рынке можно найти много вариантов котловых коллекторов, но часто их типоразмер не совпадает с конкретным проектом вашей котельной. В таких случаях можно рассмотреть различные варианты с совмещением нескольких коллекторов в один большой, обрезка или заглушка не нужных ниток и т.д.
Система отопления должна быть не запутанной, а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет сориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т. д.) что и как быстро отключить, а не разбираться в схеме ваших трубопроводов часами.

Наши специалисты помогут Вам подобрать, а также смонтировать гидрострелку, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

что такое гидравлическая стрелка в отоплении, схема гидравлического разделителя, как работает, как подобрать, подбор по мощности котла

Содержание:

Гидрострелкой называют несложное устройство, предназначенное для выполнения балансировки и защиты системы теплоснабжения. Встречаются иные названия данного изделия – гидравлический разделитель, бутылочка, гидроразделитель и прочие.

Функциональное назначение гидрострелки

Что такое гидравлическая стрелка в отоплении и зачем она нужна?

Этот дополнительный узел:

• осуществляет гидродинамическую балансировку в системе обогрева, является защитой для теплообменника агрегата, изготовленного с использованием чугуна, от возможного поражения тепловым ударом;
• предохраняет конструкцию теплоснабжения от повреждений, если в автоматическом режиме отключаются отделы ГВС или обогрев напольной поверхности — устройство гидрострелки отопления выполняют при монтаже систем обогрева с нагревательными котлами, которые оснащены чугунными теплообменниками;

• нужно применять в случае обустройства многоконтурного теплоснабжения, ведь в данной ситуации оборудование предотвращает влияние одного контура на другой и обеспечивает их качественное функционирование;
• будет способен выполнять работу отстойника, устраняющего из жидкой рабочей среды механические примеси, состоящие из шлама, накипи, ржавчины, если верно подсчитать габариты и гидромеханические характеристики гидрострелки;
• помимо вышеперечисленных функций производит вытеснение воздуха из теплоносителя, что в значительной степени препятствует процессу окисления.

Принцип работы

Если посмотреть на гидравлический разделитель на отопление в разрезе, то можно увидеть часть полой трубы с сечением в форме квадрата. Процесс функционирования данного узла отличается простотой. При помощи воздухоотвода, который оснащают автомеханическим приспособлением, происходит отделение воздуха и его удаление.

Система теплоснабжения состоит из двух отдельных контуров – большой и малой протяженности. В составе первого из них имеется котел плюс гидрострелка плюс потребитель. Второй контур включает котел плюс гидроразделитель.

Если агрегат генерирует тепловую энергию в количестве, соответствующем его потреблению, направление перемещения рабочей среды будет только горизонтальным. При нарушении данного равновесия теплоноситель поступает в зону малого контура и это приводит к повышению температуры перед местом входа в котел.

Это вызывает автоматическое отключение прибора, а жидкость в системе продолжает циркулировать, пока ее температура не понизится до нужной отметки. После этого котел вновь включается. Благодаря тому, как в системе отопления работает гидрострелка, происходит балансировка между контурами котла и котельной. Данный процесс способствует независимой работе каждого контура.

Выбор гидравлического разделителя

Нет ничего сложного в том, как подобрать гидрострелку для отопления. Единственное, что при этом следует учитывать – это стрелочный диаметр патрубков, подводящих теплоноситель.

При подборе данного узла обращают внимание на предельно допустимый напор водного потока в системе обогрева и на сохранение минимальной скорости перемещения жидкости в полости гидрострелки и патрубках подвода.

Когда делают выбор, нужно знать, что наибольшая рекомендуемая скорость циркуляции воды сквозь поперечное сечение гидроразделителя, равна около 0,2 м/сек.

При расчете данного оборудования для отопительных конструкций потребуются следующие величины:

• D – диаметр гидрострелки, выраженный в миллиметрах;
• d – диаметр подводящих воду патрубков, в миллиметрах;
• G – максимальная скорость перемещения водного потока через устройство;
• w – предельная скорость продвижения жидкости по поперечному сечению узла;
• с – теплоемкость теплоносителя;
• P – максимальная мощность нагревательного агрегата, кВт;
• ΔT – разность между величинами температуры теплоносителя в подающей трубе и обратке отопительной системы, °С ( равна приблизительно 10°С).

Чтобы подсчитать зависимость диаметра гидроразделителя от предельно допустимого напора воды в системе, пользуются формулой:

D=3хd=18,8х

Для подбора гидрострелки по мощности котла также нужно выполнить расчеты — зависимость диаметра узла от производительности агрегата определяют по следующей формуле:

D=3хd=18,8х=18,8х=116.

Преимущества использования гидравлического разделителя отопления

Схемы отопления с гидравлической стрелкой способствуют созданию в помещении комфортной температуры, поскольку:

1. Ликвидируются проблемы при нахождении параметров отопительного насоса для вторичного контура и исполнительного элемента.
2. Отсутствует определенное взаимовлияние между котловым контуром и отопительными контурами.
3. Оказывается равномерное распределение нагрузок, оказываемых водным потоком, на генераторы тепловой энергии и ее потребителей.
4. При правильном определении показателей исполнительные компоненты в системе  функционируют оптимально.
5. Имеются места для подключения расширительного бачка, а также установления быстродействующего отводчика воздуха.
6. Есть возможность подсоединения разнообразных узлов и деталей дополнительного назначения.

При наличии желания обустроить в своем домовладении комфортные условия проживания с минимальным использованием тепловой энергии, лучшим решением будет монтаж теплогенераторной системы, в основе функционирования которой находится применение схемы отопления с гидрострелкой.

Как показывает практика, по сравнению с эксплуатацией традиционной системы теплоснабжения эффект от функционирования правильно спроектированной отопительной конструкции на основе монтажа гидроразделителя состоит в экономии газа на 25% и электроэнергии на 50%.

Применение гидрострелки с твердотопливным оборудованием

При использовании твердотопливного агрегата подключение гидравлического разделителя осуществляют в месте входа – выхода. Данный вариант подсоединения нагревательного устройства разного типа обеспечивает подбор оптимального и индивидуального температурного режима для всех компонентов в отдельности.

Сегодня потребители, разобравшись с тем, как работает гидрострелка на отопление, отдают предпочтение уже готовой продукции, которая представлена в продаже. Выбирают гидроразделитель по каталогу, основываясь на мощности агрегате и максимальном потоке воды.

принцип работы, схема изготовления своими руками

На чтение 7 мин. Просмотров 19 Опубликовано 15.11.2019 Обновлено 12.11.2019

Гидрострелка в системе отопления или разделитель потоков – это особое устройство, применяемое для согласованной работы входящих в ее состав приборов и контуров. Оно представляет собой своеобразный коллектор, регулирующий напор жидкости в каждом из водяных каналов. Свое название устройство получило из-за функционального сходства с железнодорожной стрелкой.

Достоинства и недостатки

Гидрострелка в системе отопления снижает затраты на электроэнергию, оптимизирует потоки теплоносителя

К достоинствам гидравлических распределителей для отопительных систем относят:

• получение оптимального соотношения потоков теплоносителя в прямом и обратном трубопроводах;
• возможность установки циркуляционного насоса небольшой мощности – снижение затрат на оборудование и электрическую энергию;
• уменьшение гидравлических нагрузок в элементах отопительной системы;
• продление срока службы;
• возможность удаления воздуха из каналов.

Явных недостатков у гидравлического разделителя не выявлено. Но некоторые ограничения в практическом применении имеются. К минусам этих устройств относят:

• недопустимость работы в составе оборудования твердотопливных котлов;
• влияние на функциональность стрелки заявленной мощности котельного агрегата – с его увеличением надежность ее работы падает.

Время безаварийной эксплуатации изделия в этом случае также сокращается.

Устройство разделителя

Внутреннее устройство гидравлической стрелки

Внешне разделитель выглядит как отрезок трубы, имеющий прямоугольное (реже – круглое) сечение и две заглушки по ее противоположным торцам. Такая конструкция соединяется с котлом небольшими патрубками и имеет еще несколько отводов в боковой части. В продаже встречаются изделия различной формы и типоразмера, имеющие простое устройство. Но существуют универсальные модели, согласно своему назначению выполняющие сразу две функции: коллектора и разделителя потоков.

«Классическая» гидрострелка для отопления изготавливается в виде стального цилиндра и имеет несколько отводных патрубков, размер которых учитывается по внутреннему сечению. Обычно она монтируется вертикально, но при необходимости может устанавливаться в горизонтальной плоскости. Вертикальное расположение применяется чаще, поскольку в этом положении проще удалять примеси и отводить газы.

В большинстве случаев стрелка – это сварная конструкция на основе стальных труб, но не исключается вариант ее изготовления из медных или полипропиленовых заготовок.

Дополнительные возможности

Кран внизу для слива позволяет удалять из теплоносителя мусор и накипь

Особенности функционирования схемы отопления с гидрострелкой предоставляют пользователю такие дополнительные возможности:

• При попадании потока жидкости в каналы разделителя, его скорость несколько уменьшается. Это способствует осаждению на дне вредных примесей, всегда имеющихся в теплоносителе.
• Для периодического удаления скопившегося осадка в нижней части корпуса имеется отдельный вентильный кран.
• Снижение скорости тока позволяет выводить из воды имеющиеся в ней воздушные пузырьки. Они удаляются через автоматический клапан.

В последнем случае гидравлическая стрелка используется как сепаратор.

В сетях с чугунными котлами распределитель потоков выполняет функцию дополнительной защиты. При наличии гидроразделителя в теплообменник не попадет холодная вода, способная вызвать поломку нагревательных элементов.

Принцип работы

Скорость теплоносителя позволяет уменьшить теплопотери для потребителей

Отопительные сети не способны функционировать слаженно, так как контуры рассчитаны на индивидуальную производительность и конкретный показатель по напору носителя. В основу принципа действия гидравлической стрелки заложены особенности конструкции, благодаря которым у корпуса прибора сопротивление потоку воды минимально. Указанное свойство позволяет не уменьшать скорость перемещения носителя, существенно снизив тепловые потери во всей сети.

По сути распределитель – это своеобразный буфер, разделяющий нагревательное оборудование (котел) и потребительскую часть коллектора. В результате его применения каждый индивидуальный насос работает автономно, не нарушая балансировки каналов.

Гидравлический разделитель для отопления предназначен для разделения отдельных потоков из суммарного контура и согласования их совместной работы.

Методы расчета разделителя

Перед установкой гидрострелки обязателен расчет отдельных конструктивных элементов. При его проведении должны учитываться следующие факторы:

• расход теплового носителя в работающей системе;
• тепловая мощность, развиваемая в каждом из контуров.

При проведении расчетов также учитываются теплоемкость рабочей жидкости и различие температуры водного носителя в каналах обратки и подачи. Требуемый результат вычисляется по следующей формуле:

где D – это искомый диаметр изделия, Q – среднее значение расхода воды (м3/сек), π – классическая константа, а V – скорость потока жидкости в вертикальном направлении (при норме 0,1 метра секунду).

При самостоятельной сборке стрелки и расчете оптимальных параметров действуют по схеме, полученной опытным путем:

1. Для нахождения внутреннего диаметра берется сумма всех мощностей рабочего котла в киловаттах и делится на разницу температурных показателей в прямой подаче и в обратке.
2. Потребуется извлечь из полученного результата корень квадратный, а затем умножить итог на число 49.
3. Для нахождения размера промежутка между патрубками следует умножить внутренний диаметр на два.

Для определения высоты корпуса распределителя тот же диаметр умножается на шесть.

Совмещенная гидрострелка

Совмещенная гидрострелка с балансировочным клапаном

Для подключения отопительных контуров на объектах, имеющих площадь более 150 м² вместо обычного разделителя, получающегося громоздким, используются специальные гребенки. Они представляют собой последовательную конструкцию, объединяющую возможности гидрострелки и коллектора для отопления, которые для этого соединяют стальными перемычками. Количество сдвоенных патрубков подбирается равным числу контуров (их потребуется по паре штук). К преимуществам такого совмещения относят:

• Упрощается ремонт и эксплуатация всей системы отопления. Небольшая по размерам конструкция не займет в помещении слишком много места.
• Запорную, а также регулирующую часть арматурного комплекта удается разместить в одном месте.
• Благодаря увеличенному диаметру коллекторного канала тепловой носитель равномерней распределяется по контурам.

Для обустройства обвязки при данном подходе используются специальные монтажные выпуски, часть из которых предназначена для радиаторного контура, а другая – для подключения обогрева полов.

К особенностям совмещенной конструкции относят наличие специального теплообменника, а также установку в промежутке между прямым и обратным коллектором отдельного балансировочного клапана.

Порядок самостоятельного изготовления

При изготовлении гидрострелки своими руками нужно иметь навыки сварочных работ

Для сборки стрелки для отопления своими руками сначала потребуется провести теоретические расчеты, после чего подготавливаются чертежи и рабочие схемы. Эту часть подготовительных мероприятий лучше всего доверить специалисту по теплотехнике, владеющему необходимой теоретической подготовкой. Человеку, решившему изготовить стрелку своими руками, необходимо обладать навыками проведения сварных работ.

Сборка любой модификации гидравлической стрелки основана на правиле «3-х диаметров». Рабочий размер патрубков выбирают втрое меньше диаметра основного цилиндра распределителя. Располагаются они диаметрально противоположно, а их местоположение по высоте привязывается к главному калибру. Возможен вариант, при котором отводы делаются так называемой «лесенкой», что позволяет повысить эффективность выведения газов и удаления нерастворимых взвесей. Помимо этого выбор такой конструкции при самостоятельной сборке способствует нормальному смешению потоков.

Соотношения их расположений лучше всего выбирать таким образом, чтобы скорость перемещения вертикального потока достигала 0,2 метров в секунду. Согласно действующим нормативам превышать этот предел недопустимо, поскольку тогда водные потоки не успевают смешиваться. А это чревато появлением температурного градиента и ухудшением условий распределения потоков.

Если предполагается изготовить многоконтурную систему отопления с различными температурами теплоносителя, придется собирать совмещенную стрелку (вкупе с коллектором).

В этом случае предпочтительней выбрать горизонтальную схему, которая в отличие от вертикального аналога не так распространена у любителей и профессионалов. Но в данной ситуации на первое место выходят вопросы эффективности эксплуатации отопительной системы, а не удобство ее обслуживания, чистки и ремонта.

Гидрострелка для отопления из полипропилена – рекомендации по изготовлению

О гидравлических разделителях для отопления на просторах интернета в буквальном смысле ходят легенды. Им приписывают множество «чудодейственных» свойств и функций. Но цель данной статьи – не развенчание мифов, а пояснение истинного назначения этого отопительного элемента и принципа его работы. Также любителям систем из ППР мы расскажем, как рассчитывается и устанавливается гидрострелка из полипропилена и можно ли ее сделать своими руками.

Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.

Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

Примечание. Здесь показаны 2 котла, работающих в каскаде. Но это не принципиально, котел может быть и один.

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Важно. Даже если паспортная производительность насосных агрегатов одинакова, то гидравлическое сопротивление ветвей всегда будет разным. Соответственно, реальный расход теплоносителя в каждом контуре все равно отличается, идеально выверить систему невозможно.

Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно. При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой.

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

• суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
• отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
• расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:

Схема изготовления гидрострелки с коллектором

Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента. Оно очень простое: полая труба круглого или прямоугольного сечения снабжена несколькими патрубками с разных сторон для присоединения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки – в нижней.

Примечание. Указанный способ подключения актуален при вертикальном монтаже гидрострелки. В то же время ее можно устанавливать и в горизонтальном положении.

Чаще всего для отопления применяется гидравлический разделитель, чье устройство предусматривает установку коллектора. Они даже продаются одним комплектом, а изготавливаются из таких материалов:

• низкоуглеродистая сталь;
• нержавеющая сталь;
• из полипропилена.

Существуют и более сложные модели, оборудованные не только воздухоотводчиком и сливным штуцером, но и гильзами для присоединения контрольных приборов и датчиков, а также различными сеточками и пластинами. Они служат для очистки теплоносителя и разделения потоков. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания:

Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется. Ведь даже изготовленный из ППР элемент вместе с коллектором стоит немалых денег. Поэтому все чаще люди предпочитают сделать разделитель из полипропилена в домашних условиях, чем покупать его в магазине. Для этого нужна ППР труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки.

Поскольку диаметр трубы для изготовления гидрострелки довольно велик, то потребуется приобрести к сварочному аппарату соответствующую насадку, а при пайке выдержать достаточный промежуток времени. В принципе, сложного ничего нет, тройники соединяются между собой отрезками труб, а с торцов ставятся заглушки. Другое дело, что подобный разделитель может выглядеть не очень эстетично, да и не во всякой системе его можно эксплуатировать.

Дело в том, что теплогенераторы на твердом топливе часто могут выходить на максимальный режим работы, при котором температура воды близка к 90—95 °С. Конечно, полипропилен ее выдержит, но в нештатной ситуации (например, когда отключат электричество) температура на подаче может резко подскочить и до 130 °С. Это случается из-за инертности твердотопливных котлов, поэтому вся обвязка к ним, включая гидрострелку, должны быть металлическими. Иначе вас ждут плачевные последствия, как на фото:

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

• число патрубков для подключения всех контуров;
• диаметр либо площадь поперечного сечения корпуса.

Если количество патрубков подсчитать нетрудно, то для определения диаметра необходимо произвести расчет гидрострелки. Он производится через вычисление площади поперечного сечения по следующей формуле:

S = G / 3600 ʋ, где:

• S – площадь сечения трубы, м2;
• G – расход теплоносителя, м3/ч;
• ʋ – скорость потока, принимается равной 0.1 м/с.

Для справки. Столь невысокая скорость течения воды внутри гидравлического разделителя обусловлена необходимостью обеспечить зону практически нулевого давления. Если скорость увеличить, то возрастет и давление.

Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

D = √ 4S/π

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Заключение

Планируя установить гидравлический разделитель, важно понимать, когда он нужен, а когда нет. Ведь подобное оборудование значительно повысит стоимость монтажа вашей системы. Что касается идеи поставить либо сделать гидрострелку из полипропилена, надо уяснить, что ее совместное использование с твердотопливным котлом невозможно. Спаять же ее из трубы и тройников ППР для специалиста не составит труда.

Жилищные службы | Услуги по отоплению и охлаждению жилых помещений

ARROW предлагает услуги по отоплению и охлаждению жилых помещений в районе Метро Торонто уже более 45 лет. Мы предлагаем широкий выбор высококачественной продукции, которую можно использовать как дома, так и в крупных зданиях и на предприятиях. Независимо от ваших потребностей, ARROW может предоставить наиболее подходящие продукты для обогрева или охлаждения, которые являются одновременно эффективными и рентабельными.

«Домовладельцы могут снизить затраты на электроэнергию, перейдя на новую систему природного газа со средней или высокой эффективностью.”

Снижение затрат на электроэнергию и экономия денег

Тысячи домовладельцев в настоящее время используют старые газовые печи стандартной эффективности, хотя обычно они работают только с сезонной эффективностью 60%. Это означает, что только 60% вырабатываемого тепла используется для обогрева вашего дома.

Остальные 40% уходят в дымоход, что означает, что 40 центов из каждого доллара, потраченного на отопление, тратятся впустую.

Домовладельцы могут снизить затраты на электроэнергию, перейдя на новую систему природного газа со средней или высокой эффективностью.По мере увеличения эффективности вашей печи увеличивается и сумма, которую вы экономите на счетах за отопление дома.

ARROW также обеспечивает расчет теплопотерь / притока тепла и определение размеров воздуховодов, чтобы обеспечить максимальный уровень комфорта в любом доме.

«Домовладельцы могут снизить затраты на электроэнергию, перейдя на новую систему природного газа со средней или высокой эффективностью».

Снижение затрат на электроэнергию и экономия денег

Тысячи домовладельцев в настоящее время используют старые газовые печи стандартной эффективности, хотя обычно они работают только с сезонной эффективностью 60%.Это означает, что только 60% вырабатываемого тепла используется для обогрева вашего дома.

Остальные 40% уходят в дымоход, что означает, что 40 центов из каждого доллара, потраченного на отопление, тратятся впустую.

Домовладельцы могут снизить затраты на электроэнергию, перейдя на новую систему природного газа со средней или высокой эффективностью. По мере увеличения эффективности вашей печи увеличивается и сумма, которую вы экономите на счетах за отопление дома.

ARROW также обеспечивает расчет теплопотерь / притока тепла и определение размеров воздуховодов, чтобы обеспечить максимальный уровень комфорта в любом доме.

Экономьте больше с Arrow!

Вы можете сэкономить еще больше, если перейдете с масляного или электрического отопления на чистый и эффективный природный газ
, поскольку это наиболее экономичное и экологически чистое горючее ископаемое топливо.

Эксперты

Energy прогнозируют, что в будущем природный газ будет оставаться наиболее экономичным источником тепла
на всей территории Канады.

Нефть 27% | Электричество 50% | Пропан 55%

Arrow может преобразовать или модернизировать вашу систему отопления, помогая вам сэкономить на расходах на отопление сейчас и в будущем.

«Arrow предлагает нашим клиентам воспользоваться профессиональными знаниями о том, как получить максимальную отдачу от вашего кондиционера без больших затрат».

Подобно тому, как новая печь работает более эффективно, чем старая, недавно установленное центральное устройство кондиционирования воздуха поможет сократить расходы на охлаждение.

Помимо установки высококачественных охлаждающих устройств в домах, Arrow предлагает нашим клиентам воспользоваться профессиональным опытом в том, как получить максимальную отдачу от вашего кондиционера без больших затрат.

Кроме того, клиентам, которые выбирают планы обслуживания и гарантии, никогда не придется беспокоиться о том, что они страдают от сильной жары. Профессиональная команда доступна 24 часа в сутки, 7 дней в неделю и может помочь исправить любую чрезвычайную ситуацию.

«Arrow предлагает нашим клиентам воспользоваться профессиональными знаниями о том, как получить максимальную отдачу от вашего кондиционера без больших затрат».

Подобно тому, как новая печь работает более эффективно, чем старая, недавно установленное центральное устройство кондиционирования воздуха поможет сократить расходы на охлаждение.

Помимо установки высококачественных охлаждающих устройств в домах, Arrow предлагает нашим клиентам воспользоваться профессиональным опытом в том, как получить максимальную отдачу от вашего кондиционера без больших затрат.

Кроме того, клиентам, которые выбирают планы обслуживания и гарантии, никогда не придется беспокоиться о том, что они страдают от сильной жары. Профессиональная команда доступна 24 часа в сутки, 7 дней в неделю и может помочь исправить любую чрезвычайную ситуацию.

Устройства центрального кондиционирования подключаются к распределительной системе и охлаждаются по тому же принципу, что и холодильник.Они отводят тепло изнутри конструкции и отводят его наружу.

Для центрального кондиционирования воздуха обычно необходимы воздуховоды, по которым прохладный воздух проходит по дому. Если у вас система принудительного воздушного отопления, вы можете использовать те же воздуховоды для охлаждения. С другой стороны, если у вас есть плинтус или гидронная система, вы можете установить воздуховоды или рассмотреть новые технологии кондиционирования воздуха, разработанные для домов без воздуховодов.

Ductless требует минимального ремонта!

Для бесканальной раздельной системы кондиционирования требуется только небольшое отверстие во внешней стене для прокладки линий хладагента и электричества между внутренним и наружным блоками и для слива конденсата, что исключает дорогостоящие ремонтные работы при установке воздуховодов.

Элегантный современный дизайн внутреннего блока обеспечивает стильный внешний вид и простоту очистки.Модели с беспроводным пультом дистанционного управления позволяют программировать время и температуру, а также полностью контролировать свой комфорт.

Экономьте энергию с Zone Control!

Бесканальный сплит-кондиционер похож на центральную систему, потому что компрессор находится на открытом воздухе, и основным преимуществом бесканальной системы является зонное регулирование, что приводит к экономии энергии. В любое время требуется только энергия для удовлетворения потребности в нагрузке каждой комнаты или зоны.

Он не похож на оконный блок, потому что в нем нет незащищенного окна с кондиционером, и вы не теряете возможность использовать окно для свежего воздуха или для просмотра.Лучше всего то, что вы получаете максимальное охлаждение и тихий комфорт.

Безканальная раздельная система кондиционирования воздуха практически произвела революцию в управлении микроклиматом в помещении для дома или офиса, например, гибкость и возможности решения проблем этой системы ограничивают возможности использования только воображением пользователя.

Позвольте нам выбрать для вас подходящую систему!

ARROW может помочь вам, благодаря опыту и знаниям, выбрать правильную бесканальную систему комфорта для вашего дома.В заключение, наша цель — предоставить вам систему высочайшего качества, лучшую для вашего дома, по наиболее экономичной цене.

Экономичные решения!

Нет ничего более неприятного, чем кончилась горячая вода. Горячая вода — огромная часть нашей повседневной жизни. Мы используем его для ванн, душа, посуды и стирки. Поэтому важно убедиться, что домовладельцы используют наиболее эффективные и экономичные решения для нагрева воды.

ARROW Heating специализируется на поддержании горячей воды, с покупкой водонагревателя или без него.ARROW предлагает эти удобные варианты в качестве альтернативы аренде водонагревателя:

Аренда с 10-летней гарантией на запчасти и работу.
Прямая закупка и установка с возможностью расширения
плана запчастей и работ.
Установка собственного водонагревателя купленного в другом месте.
Для домов, в которых есть система водяного отопления, мы можем добавить накопительный бак, который использует существующий бойлер для нагрева горячей воды для бытовых нужд.

ARROW предлагает полную линейку водонагревателей со стандартной и вытяжной вентиляцией.Стандартные водонагреватели выводятся в дымоход. Там, где использование дымохода невозможно, можно использовать водонагреватель с вытяжкой. Вентиляционные водонагреватели с механическим приводом выводятся наружу через стену, как правило, с помощью 2-дюймовой или 3-дюймовой трубы из ABS.

ARROW Клиенты получают следующие преимущества:

Бесплатная смета и калибровка.
Профессиональный монтаж.
Оперативное обслуживание.
Конкурентоспособные цены.
Отличная гарантия.

Влажность может быть вредна для вас и вашего имущества!

Относительная влажность в пустыне Сахара составляет 25%; Долина Смерти составляет 23%.В зимние месяцы в среднем отапливаемом доме может быть относительная влажность от 13% до 16%. Относительная влажность — это процент влаги в воздухе по сравнению с его максимальной способностью удерживать влагу в тех же условиях.

Врачи назвали сухой воздух одной из причин ухудшения состояния носа, горла и других причин. Горячий воздух высыхает и сжимает деревянные рамы вокруг дверей и окон.

Затем появятся промежутки, позволяющие холодному наружному воздуху проникать в дом.Нагретый и пересохший воздух вызывает расслоение дерева в полу, отделке и мебели, трещины на стенах и потолке, повреждение растений и раздражающий статический шок. Все это побочные продукты сухого воздуха.

Позвольте нам сократить расходы для вас!

Правильная влажность снижает расходы на отопление, предотвращая усадку древесины, что снижает проникновение холодного воздуха вокруг дверных и оконных рам. В свою очередь, при более низкой температуре вам станет теплее. Вы можете снизить температуру на термостате и при этом чувствовать себя комфортно.

ARROW предлагает широкий выбор увлажнителей, таких как Aprilaire и Generalaire.У вас есть выбор из трех типов: стандартные барабанные, проточные и мощные увлажнители.

Увлажнитель может быть установлен как на подающей, так и на возвратной камере статического давления. Когда печь работает, создается отрицательное давление воздуха, которое втягивает воздух со стороны подачи печи на сторону возврата. Под этим давлением нагретый воздух проходит через испаритель с водяными панелями, обработанными влагой, обеспечивая комфортный увлажненный воздух по всему дому.

Вентилятор увлажнителя всасывает сухой нагретый воздух из воздуховода печи через водяную панель испарителя.Затем обработанный влагой воздух обволакивает обе стороны водяной панели и возвращается через боковые жалюзи в воздушный поток печи, обеспечивая комфортный увлажненный воздух во всем доме.

Что говорят наши клиенты!

«Очень хорошо. Все были обеспокоены и готовы помочь. Установщики проделали такую ​​хорошую работу и уехали очень аккуратно. Спасибо.»

~ Дженнифер Л. Вопни

Рекомендовать Arrow семье и друзьям!

ARROW-LOK ™ IFU | Arrowhead Devices

ОПИСАНИЕ

Имплантат ARROW-LOK имеет трехмерную форму стрелки на каждом конце, соединенном сплошным стержнем.Имплантаты доступны разной длины и под 2 разными углами. Имплант изготовлен из нержавеющей стали в соответствии с ASTM F138.

ПОКАЗАНИЯ

Имплантат ARROW-LOK показан для фиксации остеотомии, артродеза и реконструкции малых пальцев стопы после корректирующих процедур. Он не предназначен для использования в позвоночнике.

ПРОТИВОПОКАЗАНИЯ

1. Окрашенные поверхности кости, которые могут помешать правильной установке устройства.
2. Патологические состояния кости, такие как остеопения или опухоль, которые могут нарушить способность кости надежно взаимодействовать с устройством.
3. Чувствительность пациента к металлам, используемым в сплавах для имплантатов.
4. Заражение костей или мягких тканей.
5. Состояния, которые имеют тенденцию ограничивать способность или желание пациента ограничивать деятельность или следовать указаниям в течение периода заживления.
6. Пациент демонстрирует фалангу с диаметром интрамедуллярного канала менее 1.6 мм, диаметр стержня имплантата.

ПРЕДУПРЕЖДЕНИЕ

Имплантат ARROW-LOK не проходил оценку безопасности и совместимости в среде МРТ. Имплантат ARROW-LOK не тестировался на нагрев или миграцию в среде МРТ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОПЕРАЦИОННЫЕ МЕРЫ

1. При выборе имплантата хирург должен оценить клиническую картину каждого пациента, поскольку правильный выбор имплантата чрезвычайно важен.
2. Перед операцией хирург должен ознакомиться с имплантатом, инструментами и хирургической процедурой. При необходимости хирург должен связаться с производителем для получения информации о хирургической технике.
3. Имплантат ARROW-LOK следует использовать в соответствии с указаниями на этикетке и инструкциями производителя по применению, особенно во время установки и удаления.
4. Во время обследования пациента хирург должен учитывать способность и готовность пациента следовать послеоперационным инструкциям относительно нагрузки на вес и уровней активности.
5. Хирург должен объяснить пациенту хирургический риск и возможные побочные эффекты. Пациента следует предупредить о том, что имплантат ARROW-LOK не заменяет здоровую нормальную кость и что имплант может быть поврежден или сломан в результате определенных действий или травм, и впоследствии может потребоваться его удаление. Хирург должен также сообщить пациенту о любых других рисках, о которых, по его мнению, следует сообщать.
6. Осмотрите устройства перед операцией на предмет повреждений во время хранения или транспортировки.

ИНТРАОПЕРАЦИОННЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Развертка, глубиномер, протяжка и щипцы для введения ARROW-LOK доступны и должны использоваться в соответствии с рекомендациями производителя для обеспечения точной имплантации имплантата.
2. В редких случаях чрезмерное использование или чрезмерное усилие могут привести к поломке инструментов. Перед операцией необходимо проверить инструменты на предмет износа или повреждений.
3. Во время имплантации пациента следует обездвижить.
4. Используя асептическую технику OR, извлекайте устройство из упаковки только после того, как будет определен правильный размер и операционная зона будет подготовлена ​​для окончательной имплантации.Всегда избегайте контакта с твердыми предметами, которые могут повредить продукт, и работайте с ним в перчатках без пудры.
5. Имплантат ARROW-LOK предназначен только для одноразового использования и никогда не должен использоваться повторно. Повторное использование этих устройств может серьезно навредить пациенту.
6. Запрещается повторно использовать или стерилизовать устройство после контакта с тканями или жидкостями организма. Производитель не несет ответственности за использование имплантатов, повторно стерилизованных после контакта с тканями или жидкостями организма.

ПОСЛЕОПЕРАЦИОННЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хирург должен сообщить пациенту о необходимости защиты имплантата от полной нагрузки до тех пор, пока не произойдет адекватная фиксация и заживление.
2. Рекомендуется периодическое наблюдение для контроля положения имплантата, а также состояния кости. Послеоперационные рентгеновские снимки следует периодически делать для сравнения с ранними послеоперационными состояниями для выявления долгосрочных признаков расшатывания, растрескивания, изгиба или изменения положения имплантата.

ПОБОЧНЫЕ ДЕЙСТВИЯ
Могут возникнуть следующие побочные эффекты, связанные с устройством:

1. Аллергические реакции на материалы или чувствительность к металлам.
2. Боль.
3. Инфекции, как глубокие, так и поверхностные.
4. Поломка устройства или миграция.

Дополнительные побочные эффекты могут возникать в связи с общими хирургическими процедурами (замедленное заживление ран, гематома или повреждение кровеносных сосудов, повреждение нервов, периферические невропатии, сердечно-сосудистые заболевания и т. Д.).

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1. Изучите предоперационные рентгенограммы, чтобы оценить внутренний диаметр перешейка интрамедуллярного канала проксимальной фаланги. Внутренний диаметр перешейка интрамедуллярного канала, определяемый линейкой с учетом рентгенологического увеличения, должен быть не менее 2.5 мм, чтобы убедиться, что наконечник стрелки диаметром 2,5 мм может пройти через самое узкое место интрамедуллярного канала, чтобы войти в субхондральную кость у основания проксимальной фаланги. Используйте линейку, чтобы оценить длину имплантата ARROW-LOK, который войдет в каждую фалангу в заданном месте.
2. Сделайте стандартный центральный разрез 3 см над хирургическим пальцем ноги.
3. Исследуйте кожу и подкожные ткани до сухожилия разгибателя на глубоком фасциальном уровне. Выполните поперечную тенотомию / капсулотомию на дорсальной коронке проксимальной фаланги.Рассеките и рассеките медиальную и боковую коллатеральные связки от кости, чтобы обнажить головку проксимальной фаланги в месте операции.
4. Рассечь мягкую ткань от основания промежуточной фаланги, обнажая хрящевую поверхность для резекции и подготовки к артродезу.
5. Исследуйте головку проксимальной фаланги и основание промежуточной фаланги.
6. Сгладьте все неровные края кости.
7. После резекции с помощью развертки ARROW-LOK создайте пилотное отверстие по центру интрамедуллярного канала проксимальной фаланги (рис.1). Используйте рентгеноскопию, чтобы убедиться в правильности размещения. Измерьте точную глубину развертки с помощью измерителя глубины ARROW-LOK.

Рисунок 1

8. Создайте пилотное отверстие по центру интрамедуллярного канала средней фаланги с помощью развертки (рис. 2).

Рисунок 2

9. Подготовьте пилотное отверстие в средней фаланге с помощью протяжки ARROW-LOK, тщательно учитывая глубину, рассчитанную во время предварительного планирования. Протягивайте до тех пор, пока не почувствуете сопротивление, обычно от 7 до 10 мм.Обратите внимание на глубину вставки протяжки (рис. 3), указанную на отметке глубины. Нет необходимости протягивать проксимальную фалангу. Захватите имплантат ARROW-LOK щипцами для введения ARROWLOK на глубину, соответствующую глубине протяжки проксимальной фаланги.

Рисунок 3

10. Захватите имплантат ARROW-LOK с помощью щипцов для вставки ARROW ‑ LOK на расстоянии от конца имплантата с меньшим наконечником стрелки 2,5 мм, соответствующим глубине рассверливания в проксимальной фаланге.Вставьте меньший наконечник стрелки 2,5 мм в расширенное пилотное отверстие до тех пор, пока имплант не войдет в плотную субхондральную кость у основания проксимальной фаланги (рис. 4). Для подтверждения правильного размещения рекомендуется использовать рентгеноскопию.

Рисунок 4

11. Удерживая зажимы для введения на имплантате, возьмитесь за палец и вставьте дистальную часть имплантата в входной портал, подготовленный в средней фаланге (рис. 5).

Рисунок 5

12. Сожмите две кости, пока они обе не коснутся зажимных щипцов (рис.6). Освободите и снимите щипцы для введения.

Рисунок 6

13. Крепко схватив палец, сожмите две кости вместе, чтобы продвинуть имплант как проксимально, так и дистально в его окончательное и зафиксированное положение. (Рис.7)

Рисунок 7

14. Рентгенологически оцените окончательное положение имплантата и убедитесь, что проксимальная и промежуточная фаланги находятся в тесном контакте.
15. Закройте рану в соответствии с общепринятой хирургической техникой.

УПАКОВКА
Принимать компоненты только в том случае, если они получены с неповрежденной заводской упаковкой и этикетками.

СТЕРИЛИЗАЦИЯ

Имплантат ARROW-LOK поставляется стерильным и стерилизован гамма-излучением. Устройства считаются стерильными, если внутренняя упаковка не открыта или не повреждена.

НИКОГДА не стерилизуйте паром или повторно стерилизуйте имплантат ARROWLOK, если он случайно окажется загрязненным. Имплантат следует утилизировать в соответствии с больничными процедурами.

Инструменты предоставляются нестерильными. Перед использованием инструменты должны быть извлечены из упаковки и транспортировочного материала. Перед стерилизацией детали следует тщательно очистить. Детали следует очищать вручную теплой водой (от 27 ° C до 44 ° C) с подходящим моющим средством, которое помечено как безопасное для использования на нержавеющей стали. Следуйте инструкциям производителя моющего средства, указанным на этикетке. Все детали можно протирать или чистить мягкой тканью или щеткой.После очистки детали следует тщательно промыть, чтобы удалить мусор и остатки моющего средства. Рекомендуется заключительное ополаскивание обработанной водой (т. Е. Деионизированной, дистиллированной или водой обратного осмоса). Вытрите насухо чистой одноразовой впитывающей тканью. Детали следует визуально осмотреть (внутренние и внешние), чтобы убедиться в чистоте. При необходимости, описанные выше действия следует повторять до тех пор, пока деталь не станет заметно чистой.

Очищенные инструменты следует поместить в лоток для инструментов ARROW ‑ LOK.Поднос для инструментов не является барьером для стерилизации и должен быть упакован. Для стерилизации компонентов следует использовать следующие шаги.

Указанные параметры стерилизации приводят к уровню гарантии стерильности (SAL) 10 ^-6 .

В любое время, если на каком-либо инструменте появляется точечная коррозия, коррозия или другие признаки разрушения, его следует утилизировать или вернуть производителю и использовать новый инструмент.

Если используются альтернативные методы очистки и / или стерилизации, пользователь обязан квалифицировать эти методы как эффективные с инструментами ARROW-LOK.

УСЛОВИЯ ХРАНЕНИЯ

Все имплантаты должны храниться в оригинальной закрытой упаковке, вдали от влаги.

ПРОИЗВОДИТЕЛЬ

Arrowhead Medical Device Technologies, LLC
328 Poplar View Lane East, Suite 2
Collierville, TN 38017
Телефон: (901) 853-4366
Факс: (206) 222-9173

Номер публикации: IFU130202
Версия: 1.1 [февраль 2013 г.]

Отопление, охлаждение и воздух Harman Harmon Burn Pot Fire Pot Теплообменник Стрелка Скребок 2-00-773850-10 Дом и сад casaalvarezrh.com

Harman Harmon Burn Pot Fire Pot Теплообменник Стрелка Скребок 2-00-773850-10

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Harman Harmon Burn Pot Fire Pot Heat Exchange Arrow Scraper Tool 2-00-773850-10 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Тип:: Инструмент для выскабливания костра / горелки, Модель: Harman Stoves: Торговая марка: Earth Sense, Страна / регион производства:: США: MPN:: 2-00-773850-10, UPC:: Не применимо.

Harman Harmon Burn Pot Fire Pot Теплообменный скребок со стрелой 2-00-773850-10

Наименование продукта: Светодиодный драйвер IC; Модель: AO4410, может потребоваться 3-5 дней, а время доставки 7-15 рабочих дней, Подвески для ювелирных изделий античного бронзового тона, бокал для вина, бокал, сок, детский крафт, емкость: большая емкость для хранения A4 журнал.»Teaching is my Jam» Этот браслет с забавной поговоркой станет отличным подарком для вашего любимого учителя или вашего ребенка. 2-х метровое окрашенное перо индейки Боа Марабу перо Боа Аксессуары для одежды с переключателем для 1x или 10x ослабления. YOUSAMS 3 в 1 Нейлоновое плетеное зарядное устройство с несколькими USB-портами, шнур для быстрой зарядки, совместимый с телефоном / Samsung Galaxy / Google Pixel / LG / HTC / Sony. Белая лента из органзы Украшение для свадебной вечеринки Подарочная упаковка Рождественская лента 01, приятная форма Винни-Пуха сочетается с яркими цветами и графическими линиями поп-арта, это для одного специального орнамента с эмалевым покрытием, инструмент для невидимого стежка, швейная машина, ножка, молния, прижимная лапка, швейные аксессуары, должное если файл загружен в цифровом виде, мы не можем предложить возврат или обмен, плавание или прогулки под дождем (в случае замачивания — лучше использовать фен).ЧЕРНАЯ ЗЕБРА И СИНЯЯ ОТДЕЛКА # 71 ЭТИКЕТКИ HERSHEY KISS ГЛЯНЦЕВЫЕ ИЛИ МАТОВАЯ ОТДЕЛКА. 23 дюйма от подмышки до подмышки (грудь 46 дюймов), идеально подходит для подарков или забавного маленького удовольствия для себя. Премиум качество 30 палочек благовоний сандаловое дерево длиной 21 см, масло ручной работы, новое. О компании Sierra Sierra стремится защитить вас и ваши инвестиции. [Размер] Установите размеры: L83 «x W41» x h5. Ручка и ручка для кухонного шкафа Heritage Manor Castella 08709622. Так что вам не придется возиться с носками, которые не будут спать.ЧИСТЫЙ ВИД: освежите внешний вид вашего рулевого колеса, раковина для раковины с одной ручкой Waterfall, раковина для раковины, смеситель для ванной комнаты Gold, подушка для ног, офисная под столом. 100% натуральный кожаный бумажник ручной работы в стиле ретро Специальная конструкция Этот товар будет доставлен по всему миру, DIY 3D шоколадный торт, печенье, цветок, сердце, помадка, силиконовая форма для выпечки. Q. Он складывается для удобного хранения, когда он не используется. От производителя Внешний вид — это больше, чем просто место.

Arrow Heating and Air Conditioning, Inc.в Байрон-центре, MI 49315

Что сообщество говорит о
Arrow Heating and Air Conditioning, Inc.

Информация об этом бизнесе
(2)

стремится предоставить нашим клиентам превосходное качество обслуживания и продуктов!

Arrow Heating & Air Conditioning стремится предоставить нашим клиентам высокое качество и удовлетворение в установке и обслуживании их систем отопления и охлаждения.Находясь в Байрон-Центре и обслуживая большую территорию Гранд-Рапидс, мы предлагаем быстрое и надежное обслуживание и долгосрочные решения для …

Arrow Heating & Air Conditioning стремится предоставить нашим клиентам высочайшее качество и удовлетворение в установке и обслуживании их систем отопления и охлаждения. Находясь в Байрон-Центре и обслуживая большую территорию Гранд-Рапидс, мы предлагаем быстрое и надежное обслуживание и долгосрочные решения для новых и существующих клиентов.Мы позаботимся о том, чтобы вы получили самое профессиональное …

Общее мнение по обзору

Оценка

%

Три основных эмоциональных слова

Общее мнение по обзору

Оценка

%

Рейтинговое распределение

5 звезд

0

4 звезды

0

3 звезды

0

2 звезды

0

1 звезда

1

Нет оценок

0

Узнать больше о репутации

Другие обзоры в сети
(1)

Средний рейтинг

20

Боб ушел с работы — бросил и оставил меня висеть.

Описание деятельности
(2)

Arrow Heating & Air Conditioning Inc можно найти по адресу Homerich Ave Sw 8055. Предлагается следующее: Кондиционер. Запись присутствует у нас с 8 сентября 2010 г. и последний раз обновлялась 14 ноября 2013 г. В Байрон-центре есть еще 2 кондиционера. Обзор можно найти здесь.

ARROW HEATING & AIR CONDITIONING INC предоставляет услуги HVAC в Байрон Центре.Для получения более подробной информации позвоните им по телефону 616-878-6909.

Моя Mysa отключена, как мне снова подключиться к Интернету? — Поддержка Mysa

Вот несколько шагов, которые необходимо выполнить, если ваш Mysa ранее был подключен к вашей сети, но постоянно отключается или отображается Offline в приложении Mysa. Если вы не можете получить доступ к своему термостату из мобильного приложения и видите красный восклицательный знак в приложении, вероятно, ваш Mysa не в сети.

Вы по-прежнему сможете управлять отоплением.

В большинстве случаев, даже если ваш термостат отключен, вы все равно сможете управлять нагревом с помощью термостата. Если у вас возникли проблемы с подключением, попробуйте отрегулировать температуру с помощью термостата с помощью стрелок вверх или вниз.

Важно: Ваш термостат будет следовать вашему графику отопления, даже если он отключен в приложении Mysa.

Если вы вдали от дома

Важно: Перед тем, как приступить к поиску и устранению неисправностей, у вас должен быть физический доступ к термостату.Если ваш термостат отключен, Mysa не сможет получить команду на перезагрузку. Вам нужно будет устранить неполадки лично или дождаться автоматического повторного подключения термостата.

Mysa автоматически попытается восстановить соединение

Ваш термостат будет автоматически пытаться повторно подключиться к вашей сети через равные промежутки времени. Если ваш термостат остается в автономном режиме в приложении Mysa в течение длительного периода, ему не удалось повторно подключиться к вашей домашней сети Wi-Fi. Если вашему термостату не удалось восстановить соединение самостоятельно, вы можете предпринять следующие шаги.

Подключите Mysa

заново

Самый простой способ повторно подключить Mysa — это перезагрузить термостат, для чего достаточно удерживать на термостате стрелку вниз.

Чтобы перезагрузить Mysa, удерживайте стрелку вниз примерно 15-20 секунд. Вы должны увидеть, как Mysa снижает заданную температуру и затем переходит в режим выключения; представлен пунктирной линией. Удерживайте, пока не появится стрелка вниз, пока на термостате не отобразится «RT». Отпустите стрелку вниз, и термостат должен перезагрузиться и отобразить смайлик.

Если вам нужна дополнительная помощь в решении этой проблемы, следуйте инструкциям в статье, указанной ниже:

Mysa подключили, а теперь уже не

Passive Solar Design — устойчивость

Под пассивным солнечным дизайном понимается использование солнечной энергии для обогрева и охлаждения жилых помещений за счет воздействия солнца. Когда солнечный свет падает на здание, строительные материалы могут отражать, пропускать или поглощать солнечное излучение. Кроме того, тепло, производимое солнцем, вызывает движение воздуха, которое можно предсказать в спроектированных помещениях.Эти основные реакции на солнечное тепло приводят к элементам дизайна, выбору материалов и размещению, которые могут обеспечить эффекты нагрева и охлаждения в доме.

В отличие от активных систем солнечного отопления, пассивные системы просты и не требуют значительного использования механических и электрических устройств, таких как насосы, вентиляторы или электрические средства управления для перемещения солнечной энергии.

Основы проектирования пассивных солнечных батарей

Полная пассивная солнечная конструкция состоит из пяти элементов:
Изображение предоставлено EERE

• Диафрагма / коллектор: Большая стеклянная поверхность, через которую солнечный свет проникает в здание.Проемы должны быть обращены в пределах 30 градусов от истинного юга и не должны быть затенены другими зданиями или деревьями с 9 утра. до 15:00 ежедневно в отопительный сезон.
• Поглотитель: Твердая затемненная поверхность накопительного элемента. Поверхность, которая может быть кирпичной стеной, полом или емкостью для воды, находится на прямом пути солнечного света. Солнечный свет, падающий на поверхность, поглощается в виде тепла.
• Тепловая масса: Материалы, удерживающие или сохраняющие тепло, выделяемое солнечным светом.В то время как поглотитель представляет собой открытую поверхность, термическая масса — это материал под этой поверхностью и за ней.
• Распределение: Метод, с помощью которого солнечное тепло циркулирует от точек сбора и хранения к различным областям дома. Строго пассивная конструкция будет использовать исключительно три естественных режима теплопередачи — теплопроводность, конвекцию и излучение. В некоторых случаях для распределения тепла по дому могут использоваться вентиляторы, воздуховоды и воздуходувки.
• Контроль: Свесы крыши можно использовать для затенения области проема в летние месяцы.Другие элементы, которые контролируют недостаточный и / или перегрев, включают электронные датчики, такие как дифференциальный термостат, который сигнализирует вентилятору о включении; работающие форточки и заслонки, разрешающие или ограничивающие тепловой поток; жалюзи с низким коэффициентом излучения; и навесы.

Пассивное солнечное отопление

Целью пассивных систем солнечного отопления является улавливание солнечного тепла внутри элементов здания и отвод этого тепла в периоды отсутствия солнца, а также поддержание комфортной температуры в помещении.Два основных элемента пассивного солнечного отопления — это стекло, обращенное на юг, и термальная масса для поглощения, хранения и распределения тепла. Есть несколько разных подходов к реализации этих элементов.

Прямое усиление

Фактическая жилая площадь представляет собой солнечный коллектор, поглотитель тепла и систему распределения. Стекло, выходящее на юг, пропускает солнечную энергию в дом, где она ударяет по каменным полам и стенам, которые поглощают и накапливают солнечное тепло, которое излучается обратно в комнату ночью.Эти термомассы обычно имеют темный цвет, чтобы поглощать как можно больше тепла. Тепловая масса также снижает интенсивность жары в течение дня, поглощая энергию. Емкости с водой внутри жилого помещения можно использовать для хранения тепла. Однако, в отличие от кирпичной кладки, вода требует тщательно спроектированной структурной опоры, и поэтому ее сложнее интегрировать в дизайн дома. Система прямого усиления использует 60-75% солнечной энергии, падающей на окна. Чтобы система прямого усиления работала хорошо, тепловая масса должна быть изолирована от внешней температуры, чтобы предотвратить рассеивание накопленного солнечного тепла.Потеря тепла особенно вероятна, когда тепловая масса находится в прямом контакте с землей или с наружным воздухом, который имеет более низкую температуру, чем желаемая температура массы.

Indirect Gain
Тепловая масса расположена между солнцем и жилым пространством. Тепловая масса поглощает падающий на нее солнечный свет и переносит его в жилое пространство за счет теплопроводности. Система косвенного усиления будет использовать 30-45% солнечной энергии, падающей на стекло, прилегающее к тепловой массе.

Стена тромбов в Центре для посетителей Сион в национальном парке Зайон в штате Юта. Стена тромба — это две нижние панели самого нижнего уровня стекла. Изображение любезно предоставлено NREL

Наиболее распространенной системой непрямого усиления является стена тромба. Тепловая масса, кирпичная стена толщиной 6-18 дюймов, расположена сразу за однослойным или двухслойным стеклом, обращенным на юг, которое устанавливается на расстоянии примерно 1 дюйма или меньше перед поверхностью стены. Солнечное тепло поглощается темной внешней поверхностью стены и сохраняется в массе стены, откуда излучается в жилое пространство.Солнечное тепло проникает сквозь стену, достигая ее задней поверхности ближе к вечеру или ранним вечером. Когда температура в помещении падает ниже температуры поверхности стены, в комнату излучается тепло.

Рабочие вентиляционные отверстия в верхней и нижней части стены аккумулирования тепла позволяют теплу конвекционно проходить между стеной и стеклом в жилое пространство. Когда форточки закрываются на ночь, жилое пространство нагревается лучистым теплом от стены.

Пассивное солнечное охлаждение

Пассивные солнечные системы охлаждения работают за счет снижения нежелательного притока тепла в течение дня, обеспечения немеханической вентиляции, обмена теплого внутреннего воздуха на более прохладный внешний воздух, когда это возможно, и сохранения прохлады ночи до умеренных теплых дневных температур.Самые простые системы пассивного солнечного охлаждения включают выступы или шторы на окнах, выходящих на южную сторону, тени деревьев, тепловую массу и поперечную вентиляцию.

Оттенок

Конструкция свеса для затенения. Диаграмма любезно предоставлена ​​Центром солнечной энергии в Аризоне. Более крутая стрелка показывает угол падения солнечных лучей летом, а более мелкая стрелка указывает угол наклона зимой.

Чтобы уменьшить нежелательное поступление тепла летом, все окна должны быть затенены навесом или другими приспособлениями, такими как навесы, ставни и решетки.Если навес на окне, выходящем на южную сторону, выступает на половину высоты окна, солнечные лучи будут блокироваться летом, но все равно будут проникать в дом зимой. Солнце находится низко над горизонтом во время восхода и заката, поэтому выступы на окнах, выходящих на восток и запад, не так эффективны. Постарайтесь минимизировать количество окон, выходящих на восток и запад, если охлаждение является серьезной проблемой. Для затенения таких окон можно использовать растительность. Ландшафтный дизайн в целом можно использовать для уменьшения нежелательного поступления тепла летом.

Тепловая масса
Тепловая масса используется в конструкции с пассивным охлаждением для поглощения тепла и умеренного повышения внутренней температуры в жаркие дни. Ночью тепловую массу можно охладить с помощью вентиляции, чтобы на следующий день она была готова снова поглотить тепло. Можно использовать одну и ту же тепловую массу для охлаждения в жаркое время года и обогрева в холодное время года.

Вентиляция
Естественная вентиляция поддерживает температуру в помещении, близкую к температуре наружного воздуха, поэтому это эффективный метод охлаждения только тогда, когда температура в помещении равна или выше температуры наружного воздуха.Климат определяет лучшую стратегию естественной вентиляции.

В местах, где дует дневной ветерок и днем ​​требуется вентиляция, открывайте окна на той стороне здания, которая обращена к ветру, и на противоположной стороне, чтобы создать поперечную вентиляцию. При проектировании разместите окна в стенах, выходящие на преобладающий ветер и противоположные стены. Стены крыльев также можно использовать для создания вентиляции через окна в стенах, перпендикулярных преобладающим ветрам. Сплошная вертикальная панель размещается перпендикулярно стене между двумя окнами.Он ускоряет естественную скорость ветра за счет разницы давлений, создаваемой стенкой крыла.

В таком климате, как Новая Англия, где ночные температуры обычно ниже, чем дневные, сосредоточьтесь на том, чтобы приносить прохладный ночной воздух, а затем закрывать дом для горячего наружного воздуха в течение дня. Механическая вентиляция — это один из способов поступления прохладного воздуха в ночное время, но конвективное охлаждение — другой вариант.

Конвективное охлаждение
Самая старая и простая форма конвективного охлаждения предназначена для подачи холодного ночного воздуха снаружи и выталкивания горячего воздуха изнутри.Если преобладают ночные бризы, то высокое вентиляционное отверстие или открытое отверстие с подветренной стороны (сторона, противоположная ветру) позволят горячему воздуху улетать под потолок. Низкие вентиляционные отверстия на противоположной стороне (сторона, обращенная к ветру) будут пропускать прохладный ночной воздух, чтобы заменить горячий воздух.

В местах, где нет сильных бризов, все еще можно использовать конвективное охлаждение путем создания тепловых труб. Тепловые дымоходы спроектированы с учетом того, что теплый воздух поднимается вверх; они создают теплую или горячую зону воздуха (часто за счет солнечной энергии) и имеют высокое выходное отверстие для выхлопных газов.Горячий воздух выходит из здания через высокое вентиляционное отверстие, а более холодный воздух втягивается через нижнее вентиляционное отверстие.

Есть много разных подходов к созданию эффекта теплового дымохода. Один из них — солярий, выходящий на юг, с вентиляцией наверху. Воздух забирается из жилого помещения через соединительные нижние вентиляционные отверстия и выводится через верхние вентиляционные отверстия солярия (верхние вентиляционные отверстия из солярия в жилое пространство и все работающие окна должны быть закрыты, а тепловая стена солярия должна быть затемнена).

Могу ли я вручную настроить обогрев / охлаждение на своих устройствах? Как долго это ручное изменение остается активным?

Легко вручную настроить обогрев или охлаждение прямо на устройствах tado °.

Когда вы вносите такие изменения, tado ° переключается на ручное управление и отменяет интеллектуальное расписание на выбранный вами период.

Вот как это можно сделать:

На интеллектуальном термостате или на беспроводном датчике температуры

Нажмите кнопку на интеллектуальном термостате или беспроводном датчике температуры, чтобы активировать дисплей.Используйте сенсорные стрелки для изменения температуры. Для управления горячей водой, если она есть, нажмите кнопку, чтобы активировать дисплей, и нажмите ее еще раз, чтобы перейти к экрану горячей воды. Используйте сенсорные стрелки для изменения температуры или включения и выключения.

На интеллектуальном термостате радиатора

Поверните ручку управления на интеллектуальном термостате радиатора, чтобы изменить температуру. Примечание. Если вы не можете вручную отрегулировать термостат Smart Radiator Thermostat, это может означать, что активирована функция блокировки от детей.Чтобы настроить обогрев вручную, вам необходимо сначала отключить блокировку от детей в приложении.

На Smart AC Control

Нажмите на Smart AC Control, чтобы активировать дисплей. Используйте сенсорные стрелки на устройстве, чтобы изменить температуру и режимы (режимы, которые вы можете настроить, зависят от вашего набора команд переменного тока). Нажимайте стрелки вверх или вниз, пока не дойдете до желаемого режима и температуры.

Использование интеграции Smart Home

Вы также можете изменить настройку для устройств tado ° с помощью интеграции Smart Home (например, HomeKit, Google Home или Amazon Alexa).

Регулировка продолжительности ручного управления

Чтобы установить, как долго вы хотите, чтобы ручное изменение длилось, вы можете выбрать один из следующих вариантов:

До следующего автоматического изменения: Настройки ручного управления остаются активными до в следующий раз заблокируйте в Умном расписании другую температуру или пока tado ° не переключится между режимом «Домой» или «В гостях». Обратите внимание, что при этой настройке ранний запуск не запускается.

Таймер: Позволяет указать промежуток времени, в течение которого ручное управление должно оставаться активным.Когда вы устанавливаете таймер, tado ° игнорирует все настройки Smart Schedule и Geofencing до тех пор, пока не закончится этот временной интервал.

До завершения пользователем: Настройки остаются активными до тех пор, пока вы не выберете завершение ручного управления. Вы можете сделать это на устройстве, активировав домашний режим, или через приложение, отменив изменение комнаты, в которой находится устройство. Это лучше всего, если вы хотите сохранить определенную настройку в течение более длительного периода.

Когда вы устанавливаете tado ° на До тех пор, пока не будет завершено пользователем , tado ° игнорирует все настройки Smart Schedule и Geofencing до тех пор, пока вы не завершите ручное управление.

Чтобы изменить параметр продолжительности ручного управления, который tado ° использует , выполните следующие действия:

• Перейдите к Настройки в мобильном приложении, затем

• нажмите на комнату, в которой находится выбранное устройство.
