Сечение провода для духового шкафа: Подключение духового шкафа | Полезные статьи

Установка электрического духового шкафа: инструкция

Содержание

• 1 Выбор способа монтажа
• 2 Установка электрического духового шкафа
• 3 Подключение духового шкафа к электросети

В последнее время электрический духовой шкаф обретает свою популярность. По сравнению с газовым устройством он имеет более широкий диапазон возможностей. В то же время установка электрического духового шкафа не требует вызова мастера.

Выполнить этот процесс вы сможете самостоятельно. В этой статье мы расскажем, как подключить электрический духовой шкаф к сети самостоятельно. Мы предоставили не только сущность монтажа, но и пошаговую инструкцию по установке в кухонном гарнитуре.

Выбор способа монтажа

Установка электрического духового шкафа – это простой процесс, но сначала вам необходимо будет выбрать способ монтажа. Также сначала вам необходимо будет определить следующие моменты:

• Модель устройства зависит от варочной панели или нет? В первом случае выполнять подключение духовки и варочной панели необходимо в одну розетку. Независимый электрический духовой шкаф можно установить отдельно. При необходимости на него можно установить варочную панель.

• Определить мощность техники. Если мощность не будет превышать 3.5 кВт, тогда подключение духового шкафа можно выполнить в розетку. Если мощность будет выше, тогда вам необходимо вести отельный провод из распределительной коробки.
• Выдержит ли проводка токовые нагрузки? Если у вас старая проводка, тогда вам необходимо задуматься о ее замене. Замена проводки поможет решить эту проблему. Ваша проводка обязательно должна иметь заземление. Подключение электрического духового шкафа с вилкой без заземления проводить запрещено.

Если вы ответили на эти вопросы, тогда можно переходить к монтажу.

Установка электрического духового шкафа

Обычно многие используют корпус, который можно встроить в кухонный гарнитур. Благодаря этому вы сможете сохранить интерьер и значительно сэкономить пространство. Современные производители обычно создают мебель таким образом, чтобы корпус устройства идеально к нему подходил. Вам потребуется просто аккуратно установить электрический духовой шкаф под столешницей.

Вам необходимо избегать перекосов техники. В 80% случаев это выведет вашу технику из строя. С помощью строительного уровня вам необходимо выровнять электрический духовой шкаф по горизонтали и вертикали. Выравнивание происходит с помощью ножек, как и при установке посудомоечной машины. Чтобы ваше устройство служило дольше вам необходимо соблюдать требования, которые позволят правильно установить электрический духовой шкаф своими руками:

1. Расстояние от пола до корпуса должно составлять не менее 5 см.
2. Воздушный зазор между стенками духовки должен быть не менее 5 см.
3. От задней стенки устройства дистанция должна быть 4 см.
4. Перед установкой нужно позаботиться, чтобы рядом с корпусом была розетка.

Это все требования по установке электрического духового шкафа в кухонном гарнитуре. Теперь ваше устройство необходимо просто подключить к электросети.

Подключение духового шкафа к электросети

Эта часть процесса считается финальной. Теперь вам следует самому подключить электрический духовой шкаф к сети. Здесь мы рассмотрим, как подсоединить духовой шкаф от распределительной коробки. Сначала вам нужно отключить электроэнергию. Если в корпусе нет шнура, тогда вам следует открыть клеммную колодку. Во время подключения необходимо использовать провод ПВС. Другой конец провода вам следует подключить к распределительной коробке. Во время подключения вам необходимо соблюдать цветовую маркировку проводов. Фаза имеет коричневый цвет и подключается к клемме L. Ноль синего цвета и его следует подключить к N. Заземление имеет зеленый цвет и подключается к PE.

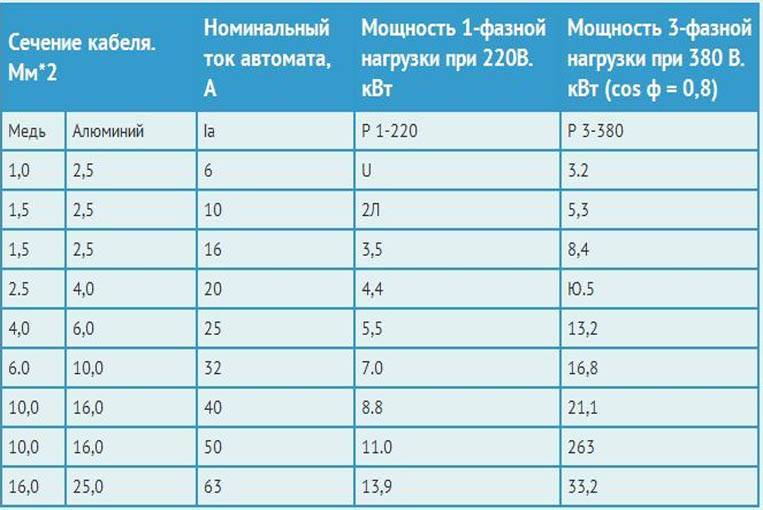

Перед подключением кабеля вам следует убедиться, что он сможет выдержать токовые нагрузки. Для этого вы можете провести расчет сечения кабеля. Обычно для духового шкафа, который имеет мощность до 3.5 кВт используют трехжильный провод с сечением 2.5 мм.кв. Если нагрузка больше, тогда можно использовать сечение 4 мм. кв.

Кроме этого, вам необходимо защитить себя от поражения током. Для этого вы можете подключить УЗО. Если вы не знаете, как выбрать УЗО, тогда можете прочесть нашу статью.

После завершения всех этапов необходимо проверить правильность установки и подключения электрического духового шкафа. После этого вы сможете включить электроэнергию в распределительном устройстве. Если световая индикация работает, тогда вы все сделали правильно. Вот видеоуроки, которые помогут выполнить процесс установки.

Рекомендуем прочесть: установка электрического полотенцесушителя.

Сечение кабеля для варочной панели

Электрическая варочная поверхность — это самый энергоёмкий потребитель в большинстве современных квартир, поэтому к выбору сечения кабеля и устройств защиты для него нужно подойти ответственно.

Чаще всего, для питания варочной панели используется кабель с сечением жил:

В однофазной сети — 3*6мм. кв. (Кабель, состоящий из трех жил, каждая сечением 6мм.кв.), защищенный однополюсным автоматом 32А.

В трехфазной сети — 5*4мм.кв. (Кабель, состоящий из пяти жил, каждая сечением 4мм.кв.) защищенный трехполюсным автоматом 25А.

Почему наиболее часто для правильной работы варочной панели достаточно кабеля с жилами именно такого сечения, а главное, в каких случаях необходимо использовать другой кабель я расскажу ниже.

Принцип, по которому выбирается кабель и защитная автоматика для варочной панели, ничем не отличается от выбора электропроводки остальной квартиры. Единственная поправка делается на повышенное потребление панелью электроэнергии, тех драгоценных киловатт мощности, за которые мы в конечном счете и получаем счета.

Мощность — это основная характеристика у электрической варочной поверхности, которую необходимо знать для правильного расчета и выбора питающего кабеля и защищающего его автомата.

Если вы уже определились с конкретным производителем и моделью электрической варочной панели, то сможете точно узнать какая у неё потребляемая мощность, заглянув в описание или спросив у консультанта в магазине. Но как быть если вы еще не сделали выбор и откладываете покупку на конец ремонта? Не надо забывать о возможной поломке купленной варочной поверхности через какое-то время и необходимости её замены на другую.

По этим и некоторым другим причинам я всегда советую и прокладываю сам своим клиентам на варочную поверхность:

— в однофазной сети трехжильный кабель ВВГнг 3х6 (или ВВГнгLS 3х6), с сечением каждый жилы — 6мм.кв.

— в трехфазной сети пятижильный кабель ВВГнг 5х4 (или ВВГнгLS 5х4), с сечением каждой жилы 4мм.кв.

Для обоснования этого выбора проведем простой расчет выбора кабеля по мощности.

Абсолютное большинство современных электрических варочных панелей на четыре конфорки, потребляют порядка 7-8 кВт (киловатт) мощности. Что в идеале соответствует току 32 – 38 А (Ампер). Для расчета силы тока по мощности использована формула для сетей переменного тока :

P=UI *cos φ, где P – мощность, U – напряжение сети, I – ток, cos φ  — коэффициент мощности.

В нашем случае P(Мощность) = 8000Вт (8 кВт), U(напряжение бытовой сети) = 220В, I = 1,( коэффициент мощности для активной нагрузки). От сюда следует, что

I(ток) = 8000Вт/220В=36,4 А

Далее из таблицы 1.3.4 ПУЭ (Правила Устройства Электроустановок) выбираем сечение жил кабеля. Смотреть нужно в столбце для двухжильного медного кабеля, так как третья жила – заземление, при нормальных условиях работы электрической панели не задействована.

Наиболее подходящий вариант медного кабеля для варочной поверхности в однофазной сети согласно таблице – 6мм.кв, так как он выдерживает ток в 40А. Это так же подтверждает информация, размещенная на сайтах производителей кабельной продукции. Такой кабель (ВВГнг 3х6мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 32А.

В самом начале я так же указал возможность использования в трехфазной сети пятижильного кабеля сечением 4кв.мм. Вы можете подумать, что это не очень универсально, ведь необходимо будет покупать варочную панель, рассчитанную на работу в сети с напряжением 380В – но это не так. Абсолютное большинство современных варочных панелей или плит рассчитаны на напряжение 220-240В. При этом в них имеется возможность двух- или трехфазного подключения. Подробнее об этих трех схемах подключения варочных панелей или электроплит читайте ЗДЕСЬ.

Если вспомнить, что между каждой фазой и нулем напряжение 220В, все встает на свои места. Внутри электрической панели просто происходит разделение фаз по разным конфоркам. Получается так, что практически каждая конфорка имеет индивидуальное подключение кабелем сечением 4 мм.кв, при этом потребляемая мощность каждой из них значительно меньше чем у плиты в целом. Согласно таблице 1.3.4 ПУЭ, кабель сечением жил 4мм.кв, безопасно выдерживает 27А, это около 5,9 кВт(смотреть в колонке трехжильных). Такой кабель ( ВВГнг 5х4мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 25А.

Обычно, этого вполне достаточно, для подключения и верного функционирования большинства электрических кухонных поверхностей, но как быть, если заранее известно, что устройство будет более энергоёмкое и потребление его допустим 10-12 кВт? Достаточно просто произвести расчет выбора кабеля по мощности потребителя, аналогичный тому, что мы делали выше. Давайте повторим.

Выбор кабеля для варочной панели начинаем с расчета силы тока, при этом известные показатели у нас:

Мощность варочной панели P =12кВт = 12000 Вт. Напряжение в бытовой сети – U = 220В, коэффициент мощности для варочной поверхности cos ф = 1. Подставляем все значения в формулу, по которой определяется мощность в сети переменного тока.

P=U*I *cos φ, из этой формулы находим ток.

I(ток) = P(мощность)/U(напряжение)*cos ф (коэффициент мощности)=12000/220*1=54,6А

Далее опять обращаемся к таблице 1.3.4 ПУЭ и видим, что нам практически без запаса походит кабель сечением жил 10мм.кв с показателем I=55А. Либо если сеть трехфазная, можно взять пятижильный кабель – сечением 5*6мм.кв.

И в конце, для подтверждения своих слов, а главное для большей вашей уверенности в правильности своих действий, привожу выдержку из СП 31-110-2003 (Свод правил по проектированию). Проектирование и монтаж электроустановок жилых и общественных зданий п.9.2 абзац 2.:
«В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит (14.27). Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2.»

Стоит отметить, что речь в статье шла только про варочную панель, в случае электрической плиты (объединяющей в себе поверхность с духовкой) или при варианте совместного подключения со встраиваемой варочной панелью электрического духового шкафа, сечение кабеля может потребоваться другое, под большую мощность. Зная, как выполнять расчет и выбирать кабель по мощности устройства, вы без труда подберете нужный вариант и для плиты.
И еще, пусть вас не пугает выбор автомата защиты меньшего номинала, чем расчетный ток для плиты. Этот момент тема отдельной статьи, пока поверьте на слово.

Проводка

— Черная изоляция и провод на задней стороне печи

Задавать вопрос

спросил
1 год, 1 месяц назад

Изменено
1 год, 1 месяц назад

Просмотрено
2к раз

Сегодня утром я заметил запах резины/пластика в своей духовке и, пытаясь идентифицировать его, снял заднюю стенку духовки. Я заметил, что два пятна почернели. Это далеко не запах, который, я думаю, просто плохо пахнет старым маслом / смазкой.

Обе точки находятся рядом с двумя нагревательными элементами. Это верхний.

Вот еще.

Мой вопрос: Это просто обычный жар и дым от элементов или что-то более серьезное? Провода все тугие и заметного подгорания на них нет, кроме потемневшего белого.

Редактировать: дополнительное изображение добавлено по запросу.

• проводка
• печь

6

Это нормально. Провод представляет собой высокотемпературный провод крепления, а покрытие из стекловолокна предназначено для проводов, фактически входящих в нагреваемую зону. Эти разъемы также являются высокотемпературными, обычный обжим при разъединении или лопатке не выдержит, они обычно рассчитаны на температуру более 500 градусов по Фаренгейту.
Там, где наиболее вероятны места, где шнур крепится к устройству, 3 или 4 винта/гайки, если они ослабнут, они образуют дугу и сгорают. Розетка, к которой подключена розетка, это 2 места, где я обнаружил неплотные соединения, когда плита / духовка работала, но пахла горячим.

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Electrical — Требования к мощности для добавленной духовки

Вам необходимо сделать диапазон/духовка

Расчет нагрузки

NEC Расчеты нагрузки находятся в статье 220.

Ваша диапазон и расчет нагрузки на нагрузку в NEC 220.55. Это отправляет вас к таблице 220.55 (на другой странице, она огромная), которую вам нужно будет рассчитать для себя, поскольку вы ничего не сказали нам о варочной панели, которая, как я полагаю, является частью этой схемы.

Если это не так, мы можем продолжить. У вас есть два прибора мощностью 6,3 кВт и 4,2 кВт, поэтому они входят в столбец B таблицы 220.55 (оба). Сумма 10,5кВт, коэффициент спроса 65% дает 6,825кВт. На самом деле это бритва менее 30 А, поэтому выключатель на 40 А должен выдерживать его.

Это благоприятное снижение мощности связано с предположением, что обе печи не будут работать на 100 % в одно и то же время в течение какого-либо промежутка времени. Выключатели очень устойчивы к небольшим перегрузкам, поэтому нагрузка 10,5 кВт на выключатель 9,6 кВт (10%) в течение времени, достаточного для прогрева одной печи, вероятно, выдержит выключатель. Если нет, я бы посчитал это тривиальной неприятной поездкой, перезагрузил бы ее и продолжил.

… и расчет нагрузки для службы.

Вы добавляете что-то довольно большое. Итак, теперь вы используете остальную часть статьи 220 для расчета нагрузки для всего остального в сервисе.

При желании вы можете использовать вышеприведенный расчет печи напрямую. Но вы также можете взять варочные панели , и любые другие варочные панели и духовки >1750 Вт в другом месте в доме и объединить все со вторым проходом через NEC 220.55. Это будет выгодно.

Это скажет вам, может ли ваша панель/служба справиться с этим, или вам требуется обновление службы (или, что более реалистично: какая-то стратегия сброса нагрузки, например, прерывание водонагревателя бака, когда духовка или сушилка включены).

Если у вас есть излишек в расчете нагрузки, обратите внимание на это — покупатели жилья делают более выгодные предложения, когда в гараже есть розетка для зарядки электромобиля на 240 В, поэтому добавьте эту схему прямо перед тем, как перечислить. Электромобили могут заряжаться от цепей 240 В / 15 А, 20 А, 30 А, 40 А, 50 А или 60 А (всего лишь вопрос настроек DIP-переключателя на настенном блоке или заказа другого штекера ключа для дорожного блока).

Как насчет того, чтобы две печи делили цепь?

Это нормально согласно NEC 220.55 или, как вы говорите, 210.19(A)(3) Ex. 1. Это почти единственное место, где правила касания разрешены в жилых помещениях.

Теперь единственный трюк, который у вас есть, это , если — это алюминиевый провод, как его безопасно срастить? (это помогло бы, если бы это было не дорого и помещалось в эту коробку).

Лучший ответ, который я видел, — это ILSCO Mac Block Connector или конкурент.
