Сечение провода для стиральной машины

Готовясь к капитальному ремонту кухни или ванной комнаты очень важно загодя продумать состав и расположение электрических и иных коммуникаций. Даже если вы заранее не можете предугадать, какая техника будет установлена в этих помещения, все равно думайте на перспективу. Если вы собираетесь устанавливать стиральную машину автомат в ванной или кухне подумайте заранее о том, чтобы проложить отдельный провод для нее, да еще провод подходящего сечения. Зачем? Поговорим об этом в рамках данной публикации.

Нужна ли отдельная розетка?

Для начала ответим на закономерный вопрос пользователя о том, зачем стиральной машине автомат нужна отдельная, да еще и защищенная электрическая линия, которая идет, к тому же, не от распределительной коробки, а напрямую от щитка? Как известно стиральную машину автомат нельзя:

подключать к розетке через удлинитель;
подключать к розетке, к которой уже подключен крупный потребитель;
подключать к слабой розетке с ненадежной проводкой.

Почему такие ограничения? Все очень просто – стиральная машина автомат относится к крупным потребителям электроэнергии, создающим большую нагрузку на электросеть. Самую сильную нагрузку провод испытывает в тот момент, когда у стиральной машины запускается программа отжим на высоких оборотах. В таких ситуациях алюминиевые провода розетки, к которой подключена стиралка, имеющие небольшое сечение, перегреваются и вполне могут стать причиной пожара.

Решение в данном случае только одно – заранее делая ремонт в помещении, где будет стоять стиральная машина автомат, проложить прямо от щитка отдельный провод подходящего сечения, из подходящего материала, который будет питать влагостойкую розетку. Эта розетка и будет питать вашу домашнюю помощницу. Если сделаете по другому, рискуете устроить в доме пожар или, как минимум, испортить дорогостоящую технику.

Если в этом же помещении планируется подключение, кроме стиральной, еще и посудомоечной машины, вы можете не прокладывать для нее отдельную линию, просто взять медный провод большого сечения (с запасом), чтобы потом запитать от него вторую розетку.

Проводка и иные комплектующие

Прежде всего, нужно определиться какой провод использовать. А именно, с каким он будет сечением, сколько будет иметь жил, и из какого материала будет состоять? Начнем с материала. Бывалые электрики не советуют брать для подключения крупных потребителей алюминиевые провода, да и вообще говорят о том, что провода из такого материала нужно выбирать лишь, в крайнем случае. Следовательно, выбор не велик – берем медный провод.

Далее нужно определиться с количеством жил. По техническим регламентам у любой современной стиральной машины автомат сетевой провод заземлен, значит и нам необходимо делать для стиралки заземленную розетку. Значит, нам просто необходимо взять провод с тремя жилами: одна жила – фаза, вторая – ноль и третья – земля.

Теперь необходимо рассчитать сечение этого трехжильного провода, который запитает розетку для стиральной машины. Мы, конечно, могли бы привести вам таблицу, в которой приводится сечение провода, ток и мощность, на которую рассчитан кабель соответствующей толщины, но не будем этого делать. Во-первых, средняя мощность любой современной стиральной машины автомат – 2500 кВт. Во-вторых, мы уже ранее условились, что будем брать провод, который имеет запас по мощности, мало ли что в будущем произойдет.

Следовательно, руководствуясь собственными выводами и опираясь на мнение авторитетных специалистов, берем трехжильный медный провод (сечение 2,5 мм), с хорошей изоляцией. Кроме провода нам потребуется:

влагостойкая розетка;
дифавтомат;
медные клеммы и подрозетник;
пластиковый кабель-канал.

Влагостойкая розетка нужна обязательно, поскольку стиральная машина автомат эксплуатируется в основном либо в ванной, либо в кухне, а это помещения, где царит сырость и влага. Дифавтомат обеспечит универсальную защиту от сбоев, которые периодически возникают в несовершенной российской энергосистеме. Выбрать автомат (УЗО) для стиральной машины вам поможет одноименная публикация, размещенная на сайте. Медные клеммы нужны для обеспечения надежного соединения частей электропроводки, но лучше обойтись вообще без соединений.

Ни в коем случае и никогда не стыкуйте медный провод с алюминиевым. Такая экономия, скорее всего, выведет из строя электроприборы, запитанные от данной сети, и может стать причиной пожара.

Для установки розетки, на которую предполагается большая нагрузка, берите только самые качественные подрозетники. Были случаи, когда дешевые пластиковые подрозетники становились причиной пожара. Пластиковый кабель-канал также лучше брать самого высокого качества.

Некоторые электрики не видят ничего плохого в том, чтобы закладывать кабель прямо в выштробленный в стене желоб, ведь у него есть изоляция. На наш взгляд, лучше защитить провод дополнительно кабель-каналом, мало ли какие бывают ситуации, ведь электрическая сеть будет функционировать ни один десяток лет.

Тянем электрические коммуникации

Прежде чем протянуть и подключить кабель, необходимо определить наиболее выгодное расположение розетки. Важно учитывать не только высоту, на которой будет размещена розетка, но и удаление ее от распределительного щита. Нужно понимать, что чем дальше от щита розетка тем больше затрат на комплектующие и тем больше придется штробить стену под провод, а штробление это весьма трудоемкая работа.

Проложив маршрут залегания кабеля, отметьте его маркером прямо на стене, также отметьте место, где необходимо будет высверливать отверстие для подрозетника. Дальнейшие действия будут зависеть от того из какого материала сделана стена в которой нужно выштробить желоб.

Если стена из мягкого материала, то штробление можно произвести «по старинке» с использованием молотка и зубила. Если стена из армированного бетона придется воспользоваться перфоратором и болгаркой. Перфоратором мы сверлим отверстия вдоль будущего желоба, а затем соединяем их зубилом и молотком. На пути нам обязательно попадется арматура. Под ней пропускать провод не желательно, поэтому чтобы ее частично убрать воспользуемся болгаркой.

Тянуть электрический кабель начинаем от щитка к розетке. Намечаем места подключения электрического кабеля (фазу, ноль, землю), но подключать провод пока не будем. В щитке нам придется установить еще и дифатомат. Пускаем через дифатомат нулевой и фазовый провода, а землю подключаем отдельно.

Не лишним будет напомнить о том, что все соединения должны быть тщательно заизолированы.

Выводим провод из электрического щита и тянем его вдоль выштробленного канала. Одновременно можно в выштробленный канал поместить пластиковый кабель-канал, заключив в него медный провод. Выведя провод к месту установки розетки, мы пока что оставляем его в покое и переходим к монтажу самой розетки.

Перфоратором высверливаем отверстие подрозетника (для удобства можно воспользоваться специальным сверлом).
Вставляем в углубление подрозетник и «садим» его на холодную сварку или герметик.
Выводим концы проводов в подрозетник.
Распаковываем новую влагостойкую розетку, вытаскиваем ее «потроха».
Подсоединяем к соответствующим контактам розетки фазовую, нулевую жилу, а также землю.
Закрепляем основу розетки в подрозетнике так, чтобы она «сидела» крепко и не болталась.
Прикручиваем пластиковую часть розетки и убеждаемся, что ничего не болтается.

На этом практически все. Остается только подключить фазовый, нулевой провод и землю в электрощите и произвести проверку розетки, подсоединив к ней, например, настольную лампу. Можно воспользоваться тестером, чтобы проверить есть ли в розетке для стиральной машины электропитание. Если розетка работает нормально, то нам в финале нужно привести стену в порядок, замазав выштробленное углубление с проложенным в нем проводом и кабель-каналом.

В заключение, отметим, об электрических коммуникация для стиральной машины автомат следует заботиться заранее. При этом важно не только выбрать правильный провод, но и спланировать размещение линии, а также ее защиту. Если вы не уверены в своих навыках работы с электрикой, лучше позовите специалиста, который поможет осуществить прокладку кабеля и подключить розетку. Удачи!

Стиральная машина — какой провод проложить?

История стиральной машины

У стиральной машины большая история. Процесс стирки всегда занимал много времени и физических сил. С самых давних времен в обществе были прачечные или люди выходили к реке, источнику большого количества воды.

Но промышленная революция привнесла свои коррективы и в этой сфере деятельности. Стирка стала обычным домашним делом. Теперь мало тех, кто стирает вручную. В этом секторе хозяйства в наши дни обычно“хлопочет” квадратный белый ящик. Достаточно забросить вещи в барабан, засыпать стиральный порошок, нажать на кнопки компьютерной панели и, вуаля, процесс пошел. В это время можно заниматься другими важными делами. В общем, все современно.

Защита от перепадов напряжения стиральной машины

Все производители стиральных машин стремятся повысить безопасность своей продукции. Учитывая перепады напряжения, ведущий производитель SAMSUNG оснащает стиральные машины технологией Volt control . Зачем? Стремление обеспечить постоянный контроль напряжения, даже если скачки в ту или иную сторону будут отклонятся на 25%. Такую задачу ставят перед собой и другие изготовители стиральных машин. Что скрывать, качество сервиса поставки электроэнергии в нашей стране, оставляет желать лучшего.

Пренебрегать дополнительной защитой от скачков напряжения не следует. Скачки могут превышать заложенную производителем защиту. Какие меры можно предпринять? На вводном щите установите блок защиты от скачков — реле контроля напряжения, лучше устанавливать надежный. Или установите стабилизатор напряжения. Подобные меры защитят вас от дорогостоящего ремонта.

Безопасность при подключении стиральной машины

Подключение стиральной машины к сети, ответственный момент. В среднем, стиральная машина потребляет 2000 Ватт. Старые электрические сети с алюминиевой проводкой, часто из-за избытка технических новинок, работают на пределе или в некоторых случаях выходят из строя. Лучший вариант — проложить отдельную линию электропроводки, сечением 2,5 квадрата по меди.Вести нужно не от ближайшей распределительной коробки (не решает проблему), проложить проводку необходимо до щитовой, где можно будет установить отдельный автоматический выключатель на 16 Ампер и желательно установить УЗО на 25 Ампер 30 мА.

Проложить следует не двухжильный провод, а трехжильный, третий проводник для заземления.

Если вы используете стиральную машину в ванной комнате, установите розетку с уровнем защиты не менее -IP44.

Чтобы осуществить грамотную и безопасную установку, вызовите толкового электрика, который проведет необходимые мероприятия по установке и электромонтажу стиральной машины.

Как проложить электрику для конвектора?

Оцените качество статьи:

Подключение стиральной машины к электросети

Всем доброго дня. Меня зовут Дмитрий, я автор сайта http://zametkielectrika.ru.

Сегодня у нас актуальная статья на тему подключения стиральной машины к электрической сети.

Итак, Ваша машинка уже доставлена из магазина, установлена, подключена к водопроводу и канализации. Остался не менее важный момент — это подключить ее правильно к электросети. Акцентирую внимание на слове «правильно», т.к. частенько встречаю серьезные ошибки и нарушения.

Хотелось бы призвать Вас к самому главному — это соблюдать электрическую безопасность при эксплуатации стиральной машины, иначе последствия могут быть печальными. Вот несколько несчастных случаев: случай 1 и случай 2.

Как подключить стиральную машину к электросети своими руками

Для этого рассмотрим 6 критериев, которые нужно обязательно соблюдать.

1. Мощность, сечение и марка проводов

Мощность большинства стиральных машин приблизительно составляет от 2000 до 2500 (Вт). Вот стикер моей LG WD-80192S.

Стикер с техническими данными стиральной машины

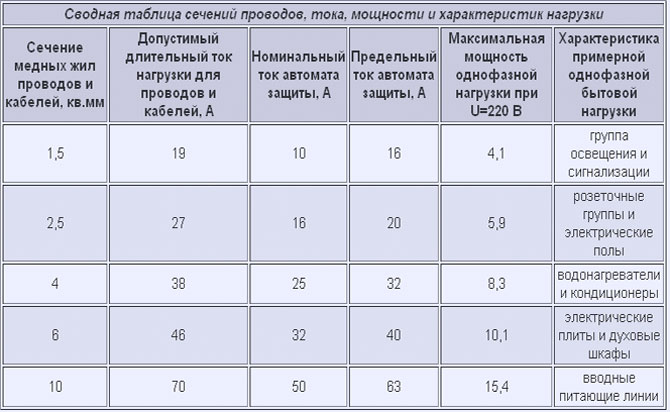

Зная мощность, мы можем определить необходимое сечение питающих проводов. Вот Вам таблица в помощь.

Если у Вас питание розетки для стиральной машины выполнено двухжильным кабелем, да еще и алюминиевым, то необходимо проложить новый медный трехжильный кабель (фаза, ноль, земля), т.е. по системе TN-C-S или TN-S.

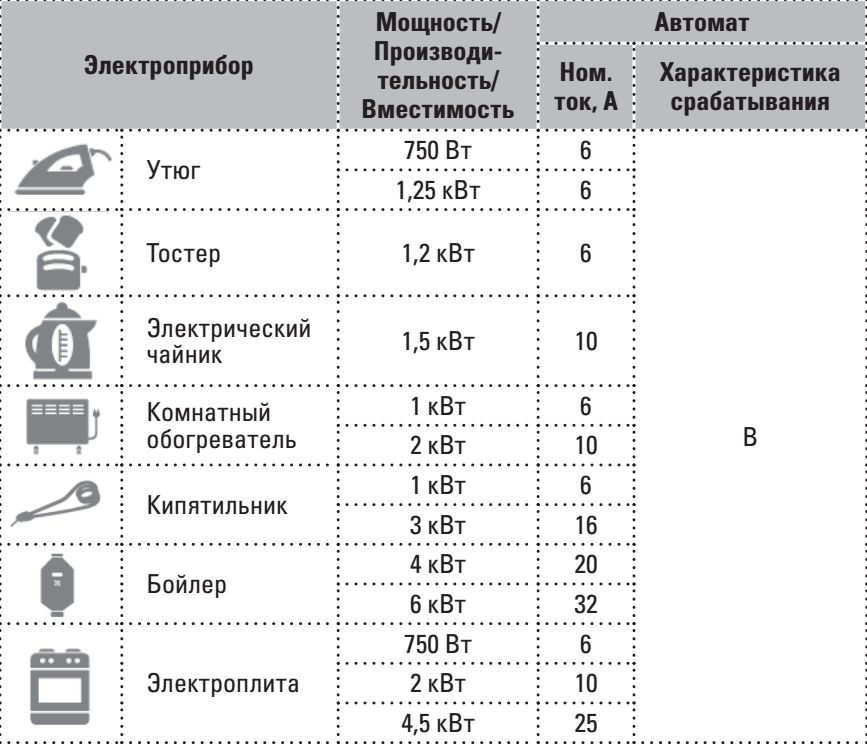

Чаще всего в квартирах на розетки прокладывают медный трехжильный кабель сечением 2,5 кв.мм, ведь помимо стиральной машины в эту же розетку может быть включена дополнительная нагрузка, например, фен, электробритва и прочее. Соответственно, для защиты этой розеточной линии необходим автоматический выключатель с номинальным током 16 (А), характеристика С и УЗО на 25 (А), 30 (мА).

Читайте в моей новой статье, что такое характеристика В, С и D.

После определения сечения, необходимо выбрать марку питающего провода (кабеля). Переходите по указанной ссылке и по своим условиям прокладки выбирайте необходимую марку кабеля или провода. И не стоит забывать о том, что применение провода ПУНП в настоящее время запрещено.

2. Заземление

Место установки стиральной машинки чаще всего выбирают в ванной, т.е. в особо опасном помещении. Поэтому последние модели имеют защиту от поражения электрическим током класса 1. Это обеспечивается защитным заземлением — обязательное условие.

Это отчетливо видно на фотографии ниже. Вилка питающего шнура имеет заземляющий контакт.

Вилка с защитным заземлением

А что делать, если в квартире отсутствует заземление?

Ничего придумывать из головы не нужно — читайте мою статью про разделение PEN проводника, и Вы решите проблему с заземлением в квартире.

3. Розетка

Из предыдущего критерия следует, что нам необходима розетка тоже с заземляющим контактом (их еще называют «евророзеткой»). Лучше использовать розетку с керамической арматурой.

Я Вам НЕ рекомендую пользоваться удлинителями, тройниками и переходниками, т.к. это может привести к пожару в случае слабого контакта или перегруза.

Если Вы предпочитаете установить розетку в ванной комнате, то Вам необходимо приобрести специальную розетку с повышенным классом защиты, предназначенную для влажных условий. А лучше прочитайте статью про требования по установке розеток в ванной.

Специальная розетка для ванной комнаты

Как поменять розетку самостоятельно читайте здесь.

4. Устройство защитного отключения (УЗО)

Еще одним обязательным средством от поражения электрическим током является устройства защитного отключения (УЗО). Про это устройство у меня на сайте посвящен отдельный раздел — изучайте. Здесь единственное скажу, что его уставка должна быть не больше 30 (мА).

Устройство защитного отключения (УЗО)

В статье как правильно выбрать и купить УЗО Вы узнаете много интересного и полезного.

5. Схема подключения стиральной машины к электросети

Желательно розетку для стиральной машины запитать в квартирном электрическом щитке отдельной группой. Как это сделать смотрите здесь.

6. Запрещено

P.S. Теперь Вы знаете как правильно подключить стиральную машину к электросети. А на десерт сегодня классное видео…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключение стиральной машины к электричеству

Расчет сечения провода

Первое, что необходимо рассчитать – это сечение провода, по которым и будет подключена розетка/автомат, питающие стиральную машину. Выбирают диаметр сечения по возможной пиковой нагрузке на электросеть. То есть, по максимальной потребляемой устройством мощности (указывается в киловаттах или вольт*амперах). Узнать параметры той или иной стиральной машины можно непосредственно в технической документации.

Рекомендуется придерживаться следующей схемы.

Таблица 1. Схема расчета сечения проводов.

Максимально потребляемый ток	Сечение проводов питающего кабеля (медь), в мм	Сечение проводов питающего кабеля (алюминий), в мм
До 1 кВт	1	2.5
До 2 кВт	1.5	2.5
До 3,5 кВт	1.5	2.5
До 4,4 кВт	2.5	4
До 5,5 кВт	4	6

Большинство бытовых моделей стиральных машин потребляют от 2 до 3,5 кВт. Вышеуказанная таблица актуальна только при напряжении питания 220 В. Стиральные машины, требующие подключения к 380 В. не используются для бытовых условий.

Использовать многожильный провод не следует. Рекомендуется покупать именно одножильный и прокладывать его единственным контуром

Можно ли использовать провод большей толщины, нежели указано в таблице? Хоть это и будут дополнительные расходы, но такой вариант допустимый. Главное – выполнять его прокладку именно через кабель-канал, внутренний объем которого будет заполнен не более чем на 60% (для обеспечения нормального теплоотвода, что соответствует стандартам СНиП).

Что будет если провод окажется тонким?

Если провод будет тонким, то:

Есть вероятность перегрева подведенного кабеля, из-за чего расплавится его изоляция, в дальнейшем может возникнуть короткое замыкание.
Из-за постоянного перегрева повредятся чистовые отделочные материалы (даже если провод смонтировать в кабель-канале, штукатурка при этом нередко покрывается трещинами, а на обоях проступают темные пятна).
Повышенная нагрузка на клеммные соединения (в щитке, непосредственно в розетке или автомате).

В остальном же использование слишком тонкого провода для подачи питания – это нарушение правил пожарной безопасности. Активная эксплуатация такой электросети действительно может стать причиной короткого замыкания и последующего пожара.

Самое распространенное последствие использования тонких проводов

Наличие заземления

Наличие заземления для стиральной машины – обязательное требование. Это указывается и в технической документации, и в любой другой инструкции по подключению. Без заземления статическое напряжение, образовываемое на барабане машины-автомат может «пробивать» и на корпус, и даже на водопроводные трубы, краны (особенно если весь водопровод на металлических трубах).

Вилки для подключения стиральных машин чаще всего имеют такой вид. Боковые контакты — это как раз для вывода заземления на совместимую розетку

Также статическое напряжение может повредить уязвимые к этому внутренние комплектующие стиральной машины. Чаще всего от него «страдают» платы управления. А ремонт такой поломки может обойтись в половину стоимости от нового прибора. И, кстати, подключение стиральной машины к электросети без заземления – это нарушение гарантийных условий. Если она выйдет при этом из строя, даже из-за заводского брака, то производитель вправе отказать в выполнении ремонта.

Каким должно быть заземление? Используемый сейчас стандарт – TN-S. В старых многоквартирных домах в РФ нередко применяется TN-C. Можно ли подключать машинку к сети с таким заземлением? В теории – да, на практике же защита будет неполноценной. При таком раскладе требуется монтаж так называемого PEN-проводника (нередко его называют «шиной») с его разделением на каналы N (нулевой) и PE (под заземление). С этим справиться без проблем любой электрик (самостоятельно выполнять подобное запрещено, так как требуется частичное изменение конфигурации подключения в щитовой).

Что касательно диаметра сечения провода для заземления, то в большинстве случаев достаточно 1 мм для меди и 2,5 мм для алюминия. А если укладывается обычный трехжильный провод для подключения питания стиральной машины, то сечение будет таким же, как и у питающей проводки.

Можно ли выводить заземление на водопроводную трубу или батареи отопления? Ни в коем случае, так как это приведет к распространению статики на весь водопровод или теплопровод в многоквартирном доме. А если ещё проводка будет смонтирована с устройством защитного отключения (УЗО), то вывод заземления таким нестандартным способом приведет к его автоматическому срабатыванию при включении стиральной машины.

Что делать в частных домах, где заземления вообще нет? Выводить его отдельно для стиральной машины (к нему также можно подключить и бойлер, насосную станцию, посудомоечную машину – это те устройства, которые больше всего потребляют электроэнергии в доме).

Вариант вывода заземления в частном доме

Выбор розетки

В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:

Розетка располагается на расстоянии до 0,6 метров от ванны/душа/мойки. Корпус розетки должен соответствовать нормативам IP X5 (вместо X будет стоять другое число – оно указывает на класс устойчивости к проникновению пыли и грязи внутри корпуса).
Розетка располагается на расстоянии от 0,7 до 2,4 метров. В этом случае корпус должен соответствовать нормативам IP X4.
Розетка располагается на расстоянии свыше 2,4 метров. Можно использовать обычную «бытовую» розетку.

Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.

Условное обозначение «зон опасности». В зоне 1 размещать розетку не следует

Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:

автомат необходимо заключать в дополнительный герметичный корпус, который будет защищать подключение от попадания брызг, влаги, грязи;
автоматы устанавливаются только наружно, в стену их можно монтировать только закрывая гипсокартонном, для миниатюрных ванных комнат формирование дополнительной фальш-стены – не вариант;
по умолчанию в стиральных машинах имеется выход именно под розетку, для подключения через «автомат» приходится обрезать штекер вилки, из-за чего потребитель теряет гарантию (производитель получает право отказать в обслуживании, так как в конструкцию устройства внесены изменения).

Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.

Защитная шторка практически никакой защиты от влаги не предоставляет. Главное — наличие внутренних защитных мембран, которые автоматически открываются при подключении вилки

Допустимая нагрузка на розетку

При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.

Одно из распространенных последствий установки розетки, которая не рассчитана на высокие нагрузки. Такое же бывает, если внутреннее соединение на клеммах — не качественное

Необходимо ли устройство защитного отключения (УЗО)?

УЗО, в данном подключение заземления не предусмотрено, так что провод выводится напрямую к заземленной пластине в щитовой

Требование к установке УЗО в инструкции к стиральной машине не указывается. Но это из-за того, что в развитых странах такие устройства по умолчанию устанавливаются в щитовой. В РФ же дела с этим обстоят гораздо хуже. Поэтому УЗО ставить нужно обязательно.

Для чего необходимо устройство защитного отключения? Его функция – это отключение электросети при возникновении в проводке значительных «утечек» электричества, а именно – удара током. Соответственно, даже если стиральная машина выйдет из строя или повредится изоляция питающего кабеля, за который кто-нибудь возьмется, то тут же сработает УЗО и питание автоматически отключится.

Схема подключения УЗО

Какое УЗО следует устанавливать? Предельная нагрузка рассчитывается такая же, как и на розетку (указывается тоже в амперах), а вот уставка должна быть не больше 30 mA. В противном случае возникает риск несрабатывания УЗО при кратковременной утечке тока.

Советуем прочитать, связанную с данной темой, статью о чистке стиральной машины с помощью лимонной кислоты от накипи и грязи. Информация о преимуществах и недостатках лимонной кислоты, пошаговая инструкция по чистке стиральной машины.

Схема подключения к электросети

Опытные электрики рекомендуют монтировать электропитание для подключения стиральной машины отдельной группой прямо из щитка. Дополнительно подключать к данной розетке ничего не следует (особенно бойлер, насосную станцию, проточный водонагреватель). Прокладку кабеля следует выполнять через кабель-канал, расположение фазы/нуля не имеет значения.

Схематическое изображение подключения стиральной машины

Если же вывести отдельную группу питания под стиральную машину не представляется возможным, то вместо этого вывод делается из распределительной коробки. Самое главное – это обеспечить надежные соединения проводов по разделяющим группам (обязательно использование клеммников). И после тестового запуска стиральной машины следует тщательно проверить не перегреваются ли места соединения проводки в распределительной коробке (для этого можно использовать либо инфракрасный датчик, либо тепловизор, либо термопару). Если хоть где-то происходит нагрев свыше 70 градусов, то это указывает на допущенные ошибки или недочеты в соединении.

Ещё один нюанс, который многие не учитывают – это наличие изоляции под стиральной машиной. В строительных магазинах для этого продают специальные «коврики» под стиральную машину, которые одновременно выступают и в качестве изолятора, и частично глушат вибрации корпуса (машинка после этого «не прыгает» при выполнении цикла отжима на высоких оборотах). И даже если на пол случайно разольют воду – это не приведет к короткому замыканию.

Тот самый антивибрационный коврик, который также выступает в качестве изолятора

Совет! Также не следует использовать заземление от другой контактной группы розеток – это может давать статические разряды в сеть и нарушать работу других бытовых приборов (особенно тех, которые уязвимы к статике: роутеры, ноутбуки, мобильные телефоны, компьютеры, телевизоры). Ноль тоже следует выводить отдельно. Это самый безопасный вариант подключения.

Типовые ошибки при подключении стиральной машины

В домах старой постройки вывод заземления на ноль — обычная практика. Но делать так, конечно же, не рекомендуется

Самые распространенные ошибки, которые допускают при подключении стиральных машин к электросети, следующие:

Подключение без заземления. Даже если в таком состоянии машинка проработает не один год, то рано или поздно статика приведет к выходу из строя платы управления. В худшем случае – при касании к корпусу стиральной машины будет «бить током».
Подключение без УЗО. Стиральные машины напрямую соединяются с водопроводом. Если в какой-то момент трубу прорвет или лопнет шланг, по которому подается вода (а это может быть и из-за забитого фильтра), то практически мгновенно возникнет короткое замыкание, что может привести к пожару. УЗО при таком раскладе мгновенно отключит питание (тогда как обычный автомат – только при повышении общей нагрузки в электросети). А это важно, так как современные стиральные машины поддерживают функцию отложенного запуска (для автоматической стирки по таймеру).
Подключение заземления «на ноль». При попытке запуска стиральной машины в таком случае обязательно срабатывает защита в щитовой и электричество полностью отключается.
Подключение к розетке, не рассчитанной на высокую нагрузку. В лучшем случае на ней просто появится нагар. В худшем – она начнет плавиться, после чего попросту перестанет работать (из-за оплавления контактных пластин).
Не отрегулирована позиция стиральной машины перед первым запуском. В этом случае может неправильно срабатывать датчик наличия воды, поэтому в барабане после стирки будет оставаться вода. Именно она и может накапливать статическое электричество, передавая его на барабан. По этой же причине можно при вынимании белья получить разряд током, даже если из розетки стиральная машина выключена.
После стирки не отключать машинку от розетки. Диодные мосты, которые предотвращают потребление электрики в выключенном состоянии, могут банально прогореть со временем. Остаточное электричество впоследствии пойдет на плату управления. Опять же, производитель тоже в инструкции четко указывает на необходимость отключать стиральную машину при неиспользовании. Если добраться к розетке сложно, то допускается отключение всей линии электропередачи из щитовой.

Это только распространенные ошибки.

Видео – Как подключить стиральную машину

Порядок подключения стиральной машины – пошаговая инструкция

Итого, порядок подключения стиральной машины должен быть следующий:

Шаг 1. Проложить 3-жильный кабель (с заземлением) от щитовой к месту установки стиральной машины.

Прокладываем 3-жильный кабель

Шаг 2. Установить совместимую розетку. Если монтаж производится в ванной, то розетка должна иметь класс защиты не ниже IP X4 или IP X5 в зависимости от расстояния до душевой, ванны, раковины.

Подключаем розетку

Шаг 3. Подключить УЗО (устанавливается в щитовой, а не возле розетки).

Подключаем УЗО

Шаг 4. Корректировка позиции стиральной машины. Для этого достаточно положить сверху строительный уровень и регулируя положение ножек выставить капсулу воздуха в нулевое положение. Не следует забывать и об изолирующем коврике.

Правильное расположение стиральной машины

Шаг 5. Тестовый запуск стиральной машины. Обязательно выполняется отжим и нагрев воды – это те функции, при которых получается самое высокое потребление электроэнергии. Если машинка новая, то перед первым запуском следует также снять транспортировочные болты (на задней стенке). Если этого не сделать, то при работе она будет чрезмерно вибрировать.

Тестовый запуск

Все эти рекомендации, кстати, производитель обязательно указывает в инструкции.

Те самые транспортировочные болты. Перед тестовым запуском их обязательно убирают

Видео – Подключение и установка стиральных машин

Можно ли подключать через удлинитель?

Далеко не во всех ваннах имеются розетки (особенно в старых квартирах «хрущевках»). В них приходится подключать стиральную машину через удлинитель. Такой вариант допускается, но только если розетка, которая является основной, рассчитана на подобные нагрузки, а сечение провода удлинителя имеет сечение от 2,5 мм. (разрешается только медь, заземление тоже обязательно). Главное – надежное соединение с минимумом переходников.

Внимание! При подключении через удлинитель необходимо использовать минимально допустимую его длину. Оставшийся провод нельзя скручивать или располагать «битком» в одном месте – это тоже приведет к его возможному перегреву.

Удлинитель с влагозащитой. Стоят такие недешево. Обычные использовать — опасно

Итого, при подключении стиральной машины к электросети необходимо учитывать массу нюансов, начиная от сечения провода, по которому подводится электроэнергия, заканчивая установкой УЗО, автоматов, вывода заземления. Если хотя бы один параметр не учесть, то есть немалая вероятность раннего выхода из строя оборудования без возможности его ремонта по гарантии.

Нужна ли отдельная розетка?

подключать к розетке через удлинитель;
подключать к розетке, к которой уже подключен крупный потребитель;
подключать к слабой розетке с ненадежной проводкой.

Если в этом же помещении планируется подключение, кроме стиральной, еще и посудомоечной машины, вы можете не прокладывать для нее отдельную линию, просто взять медный провод большого сечения (с запасом), чтобы потом запитать от него вторую розетку.

Проводка и иные комплектующие

Далее нужно определиться с количеством жил. По техническим регламентам у любой современной стиральной машины автомат сетевой провод заземлен, значит и нам необходимо делать для стиралки заземленную розетку. Значит, нам просто необходимо взять провод с тремя жилами: одна жила – фаза, вторая – ноль и третья – земля.

влагостойкая розетка;
дифавтомат;
медные клеммы и подрозетник;
пластиковый кабель-канал.

Ни в коем случае и никогда не стыкуйте медный провод с алюминиевым. Такая экономия, скорее всего, выведет из строя электроприборы, запитанные от данной сети, и может стать причиной пожара.

Тянем электрические коммуникации

Не лишним будет напомнить о том, что все соединения должны быть тщательно заизолированы.

Перфоратором высверливаем отверстие подрозетника (для удобства можно воспользоваться специальным сверлом).
Вставляем в углубление подрозетник и «садим» его на холодную сварку или герметик.
Выводим концы проводов в подрозетник.
Распаковываем новую влагостойкую розетку, вытаскиваем ее «потроха».
Подсоединяем к соответствующим контактам розетки фазовую, нулевую жилу, а также землю.
Закрепляем основу розетки в подрозетнике так, чтобы она «сидела» крепко и не болталась.
Прикручиваем пластиковую часть розетки и убеждаемся, что ничего не болтается.

Насколько полезно такое устройство?

Для начала разберемся, насколько полезен удлинитель с УЗО для человека вообще и для стиральной машины в частности. Удлинитель с УЗО – это по сути своей обычный удлинитель, в корпус которого встроено устройство защитного отключения питания. В случае возникновения перегрузки в электрической цепи, вызванной разными причинами, УЗО экстренно размыкает цепь, обесточивая ее.

В принципе неплохо, если использовать такое устройство где-то на стройке или во время ремонта для подключения перфоратора, болгарки и другого электроинструмента. Но нам нужно разобраться с вопросом можно ли такой удлинитель применять для того, чтобы подключить стиральную машину? По общему правилу нельзя. Дело в том, что стиральная машина – это крупный потребитель электроэнергии, который надлежит подключать к отдельной влагостойкой розетке защищенной УЗО, да еще, чтобы питающий розетку кабель сечение имел подходящее.

Проблема заключается в том, что стиральная машина выдает пик мощности не сразу, а в конце программы во время отжима. В это же время с неправильной розеткой и проводкой может произойти неприятность.

В нашем случае есть не заземленная «древняя» розетка с алюминиевой проводкой, подключенный к ней удлинитель с УЗО, а к этому удлинителю уже подключается стиральная машина. Как ни крути в этой цепочке слабое звено – розетка и удлинитель с УЗО здесь, «…что мертвому припарка…». При таком раскладе возможны три негативных исхода:

цепь пробьет и человека банально убьет током в тот момент, когда он на свое несчастье коснется корпуса стиральной машины, при этом УЗО сработает с опозданием;
в цепи возникнет перегрузка, которая может воспламенить проводку и саму розетку, при этом шансы, что УЗО сработает и предотвратит пожар 50/50;
в цепи возникнет перепад напряжения, буквально через секунду он способен минимум сжечь сетевой фильтр стиральной машины, максимум управляющую плату. Стиральная машина автомат перестанет работать, а УЗО на это вообще никак не отреагирует.

Ну и как по-вашему, много ли пользы от удлинителя с УЗО, которым вы оборудуете стиральную машину. Нам думается, что польза, конечно, есть, но нужно подумать и о переделке розетки с электропроводкой – без этого никак.

Особенности выбора

Если вы убеждены в необходимости приобретения удлинителя для стиральной машины автомат с защитой, можно, отбросив сомнения, сразу переходить к обсуждению особенностей выбора этой вещи.

Подключать стиральную машину можно через удлинитель, который способен соединить розетку с сетевым шнуром стиралки, то есть прибор должен сам иметь сетевой провод достаточной длины.

В продаже имеются удлинители с УЗО длиной:

1,5 метра.
2,5 метра.
3 метра.
5 метров.

Довольно редко, но все же можно найти удлинители с УЗО, у которых сетевой провод имеет длину 8, 10, 15 и 18 метров. Такие удлинители, конечно, в бытовых целях не применяются. Им место где-нибудь на строительной площадке, тем не менее, ситуации бывают разные, поэтому мы сочли нужным упомянуть и о них.

Будьте внимательны! Некоторые недобросовестные китайские предприниматели поставляют удлинители с УЗО в которых сетевые шнуры с тонкой алюминиевой проводкой. Такие устройства потенциально опасны, их нужно избегать.

Далее нужно подумать о сечении провода удлинителя для стиральной машины автомат, а также о максимальной нагрузке, которую он способен «держать». Большинство удлинителей с УЗО имеют медный кабель от 1,5 до 2,5 мм, рассчитанный на 3500 Вт. Если учесть, что большинство стиральных машин имеют мощность в пределах 2000-2500 Вт такие удлинители вполне подходят для наших целей и выбирать здесь нечего.

Обзор подобных устройств

Мы уже разобрались, что можно приобрести практически любой удлинитель с УЗО, и он подойдет для наших целей. Исключение составляют удлинители со слишком длинным сетевым шнуром и некачественные приборы, но о них мы более говорить не будем. Все же, через какой удлинитель с защитой лучше подключить стиралку. Какой прибор нам нужен? Разобраться в данном вопросе поможет обзор удлинителей с УЗО которые можно купить сегодня на рынке. Давайте приведем этот обзор.

Удлинитель с УЗО Brennenstuhl. Это очень качественный прибор немецкого производства. Его характеризует отличная медная проводка, чувствительный настраиваемый УЗО, защищенная от влаги вилка, хороший переключатель с индикатором. Недостатки: высокая цена, минимальная длина провода 5 м, яркая черно-желтая расцветка.
Удлинитель электрический с УЗО УБ-17-у. Это удлинитель российского производства от компании «РВМ Электромаркет». Прибор на 16А, сечение кабеля 1,5 мм, автомат УЗО чувствительный, срабатывает через секунду. Мощность 3500 Вт. Недостатки: цвет кабеля и блока с розетками черный, а вилки красный, длина провода минимум 10 метров.
Удлинитель электрический с УЗО УБ-19-у. Прибор от той же компании, но с несколько другими характеристиками. 16А, кабель 2,5 мм, влагозащитная вилка, мощность 3500 Вт. Недостатки те же самые.

Вот это, пожалуй, и все. Больше хороших удлинителей с УЗО нашим специалистам найти на рынке не удалось. Все попадается какой-то ширпотреб, который использовать просто опасно. Надеемся, в ближайшее время появится больше подобной электрики и качество у нее будет лучше.

Подводя итог, отметим, можно ли подключить стиралку автомат через удлинитель оборудованный УЗО? Условно можно, но есть ли от него толк, вот это вызывает сомнение. Если хотите чтобы ваша стиральная машина долго и безопасно работала не стоит уповать лишь на удлинитель с УЗО. Сделайте нормальную розетку с заземлением, и проведите к ней качественную проводку прямо от щитка и тогда можно будет точно сказать, что все будет в порядке!

Подключение стиральной машины к электросети SW19.ru

Многие мастера занимаются и установкой бытовой техники, следует строго соблюдать требования ПУЭ, не идти на поводу безграмотных хозяев, делать так, как требуется или НИКАК, последствия могут быть — мало не покажется!

Располагать автомат или розетку в удобном для отключения бытовой техники месте. Немного отклонюсь от электрической темы (Тоже и с краном подачи воды. Краны устанавливать в доступном месте с металлической ручкой, пластмассовые ломаются, последствия известны. [b]КОНЕЦ[/b] шланга слива при входе в канализацию (трубу большего диаметра) [b]не ниже ~ 60 см.[/b] Иначе возникновение «сифона» дело времени, не относится к машинам с антисифоном).

Автоматы защиты ставить впритык к потребляемому току. Ток срабатывания по КЗ у автоматов до 10 номиналов.

Прим. автомат 10ампер ток КЗ 100ампер, а у автомата 16 ампер ток КЗ уже 160 ампер!

Соответственно и сечение проводов нельзя занижать, чтобы автомат успевал отключиться до появления дыма от перегрева проводов, использовать кабель в двойной изоляции, для него не нормируется высота прокладки. При прокладке в кабель каналах использовать многожильный кабель, допускающий минимальные радиусы изгиба, по ПУЭ нормируются радиусы изгиба одножильных кабелей.

Для влажных помещений (помещения с повышенной опасностью) проводку устанавливать через УЗО (ПУЭ). Заодно используя НОЛЬ (N) перед УЗО мы получаем третий провод (PE) – защитный провод зануления в «Евро» розетке для подключения КБТ, если не использовать УЗО то провод зануления надо (по ПУЭ) протягивать от щита с соединением под отдельный от НОЛЯ болт.

Вообще, считаю установку УЗО обязательным на КБТ. При возникновении утечек УЗО начинает отключать нагрузку, и мастер устраняет дефект до возникновения Бабаха, самый яркий статистический пример — стиралки Бош, у которых прогорают ТЭНы с КЗ и в половине случаев еще и страдает электроника, ремонт выходит?

На Канары дешевле съездить!

При прокладке проводки исходить из требования надежности контакта, Очень характерно поведение СМА при слабом контакте в сети питания – при включении клапанов, моторов, то есть нагрузки с реактивной составляющей, машина через секунды останавливается и затем следующая попытка начать работу и так бесконечно, а на модуле упрвления визуально это никак не отражается. Встречал такой анекдот даже на столбе ввода в многоквартирный дом. При этом приборы с чисто активной нагрузкой (Утюги, чайники т.п.) работают без нареканий

В распаячных коробках все соединения пропаивать, если встречаются медь + алюминий, это гальванопара, напрямую соединять нельзя только через сжимы (в скрутках со временем происходит окисление соединения, увеличение сопротивления и как следствие нагрев, далее наклонная плоскость в сторону пожара), все сжимы затягивать до предела для исключения слабого контакта, использовать сжимы из термореактивной пластмассы, а не из китайского полиэтилена, который при малейшем нагреве плавится. Обязательно пропаивать все сращения проводов в СМА, изолировать термоусадочными трубками не использовать скрутки проводов и изоленту (раскручивается, расклеивается и сползает – не предназначены для повышенных температур и вибрации) . При изоляции сращений проводов в духовках, пробоях изоляции проводов свечей электророзжига газовых поверхностей и плит пользоваться силиконовой изолентой, плюсы: высокая термостойкость, супер — диэлектрик, самовулканизируется и превращается в монолит, из минусов: мала механическая прочность, необходимо учитывать при использовании, поэтому не годится в СМА.

высота и расположение, как установить

Устанавливая стиральную машинку в ванной комнате, расположение розетки для этой бытовой техники должно продумываться в первую очередь. Это важно и для работы машинки, и для безопасности всех жильцов. Кроме того, помимо стиральной машинки в современной ванной присутствует немало электроприборов, поэтому наличие розетки в таком помещении является весьма актуальным вопросом.

Требования

Розетка, которую вы собираетесь установить в ванной комнате, обязательно должна отличаться повышенной защитой от влаги и наличием крышки, чтобы исключить попадание брызг внутрь. Также отличным вариантом для ванной комнаты будет розетка, в которой установлено УЗО. Так называют устройство, обеспечивающее защитное отключение электричества при появлении утечки тока.

Расчет сечения кабеля

Для расчета сечения провода следует учитывать мощность стиральной машинки, которую вы узнаете из прилагающейся к технике документации или из интернета. Обустраивая сеть электроснабжения в ванной, многие владельцы квартир выбирают для нее кабель сечением 2,5 мм2, после чего устанавливают несколько розеток (для машинки, бойлера, душевой кабины и других целей). Однако специалисты так делать не советуют.

Лучше всего отдельно проложить кабель для стиральной машинки и отдельно установить для такого прибора розетку. Если же хочется сделать блок розеток, то для подбора сечения провода следует подсчитать мощность всех приборов при одновременном включении. Также при определении сечения следует учесть, из какого материала сделан кабель (медные или алюминиевые жилы).

В таблице указаны параметры при напряжении 220 В:

Редко в какой стиральной машинке мощность будет больше 3 кВт, однако в выборе сечения всегда оставляют небольшой запас мощности, поэтому наиболее часто выбирают провода с сечением 2,5 мм2.

Какая высота оптимальна?

Минимальным расстоянием от пола ванной комнаты до розетки является 60 сантиметров. Такое же расстояние должно быть от розетки до самого близкого к ней источника воды – душевой кабинки или ванны. Вблизи от таких источников обилия брызг допустимо устанавливать лишь водонагреватель и маломощные приборы для функционирования сантехники.

Как установить?

Этапы установки розетки в ванной будут включать такие действия:

Купите розетку и провод нужного сечения.

Проложите провод и выведите его в ванную.

Установите автомат и УЗО.

Сделайте в стене отверстие под розетку, используя перфоратор.

Установите в отверстие коробку розетки и выведите туда провод.

Закрепите подрозетник цементным раствором и очистите его остатки после высыхания.

Подключите провод к розетке и установите ее в коробку.

Критерии безопасности

Основная опасность для расположенной в ванной розетки представлена повышенной влажностью в этом помещении.

Именно поэтому установка розетки должна выполняться с определенными требованиями:

Розетку следует подключить посредством УЗО. Идеально, если это устройство будет представлено в самой розетке, но оно может быть и отдельным. Оптимальный параметр тока отсечки для УЗО в ванной комнате составляет 10 мА, а рабочий ток устройства должен превышать вводный ток.

Для защиты стиральной машины и ее проводки от короткого замыкания розетка должна быть также подключена через автомат, обеспечивающий защитное отключение. Такой автомат подключают перед УЗО. В его выборе следует учесть и сечение провода, и нагрузку сети. Существуют дифавтоматы, в которых защитный автомат соединен с УЗО в одно устройство.

Стиральная машинка обязательно должна быть заземлена. Трехжильный провод, который прокладывают на машинку, заземляют в щитке, подсоединяя его к шине заземления.

Для устройства проводки в ванной комнате обязательно должен применяться трехжильный кабель.

Лучше всего выполнять в ванной скрытый монтаж проводки с тщательной изоляцией ее элементов.

И ещё немного информации о разетках для ванной в следующем видео.

Греется провод на стиральной машине

Бытовая жизнь иногда приносит нам неприятные сюрпризы. Они связаны с поломкой техники. Как обычно первой неприятностью является нагрев провода электротехники, который влечёт за собой множество проблем.

Причины

Можно выделить некоторые причины, по которым и происходит перегрев кабеля:

Неправильное сечение проводки не способно выдерживать нагрузку, поэтому греется шнур стиральной машины.
В доме неправильно установлена проводка из-за чего и происходит перегрев.
Соединения выполнены некачественно.
Используемый кабель низкого качества.

Если Вы увидели что у Вас греется шнур стиральной машины или другой техники желательно сразу же устранить неисправность. Для этого определяем, как происходит нагревание в конкретном участке провода или он нагревается полностью. Зачастую греется вилка стиральной машины при подачи питания из сети. Нагревание происходит по причине слабого контакта между клеммами розетки и проводом питания. Поэтому клеммы нагреваются, нагревая при этом и саму вилку электротехники.

Еще одной из причин такой поломки является розетка малой силой тока, к примеру, на 10 ампер. Так как существуют такие приборы с увеличенной мощностью: плиты, бойлер, обогреватели, некоторые виды чайников. Нормальное их функционирование происходит при включении в 16-амперную розетку. Также данные характеристики распространяются и на сам щиток в доме. Не учитывая данных нюансов, нагрев может привести к расплавлению розетки, а она в свою очередь спровоцирует короткое замыкание.

Неполадки возникают и при плохом контакте между вилкой электроприборов или же на другом конце провода, где он соединяется непосредственно с колодкой устройства. При нагреве вилки нужно разобрать ее и убедится в правильности и надежности соединений. При обнаружении неисправности удалить их. Греется провод стиральной машины, посмотрите его крепление с самой стиралкой.

Бывает и такое что все вроде бы все в порядке, а провод все ровно нагревается. В таком случае, скорее всего причина в том, что при изготовлении сами производители сэкономили на нем, уменьшив его сечение. Таким образом, будет происходить нагрев всего провода. При мощности электроприбора 4.5 кВт, потребуется провод с сечением не менее 2.5. В таком случае вам нужно будет сменить шнур стиралки на подходящий.

Совместимость вилки

При включении разнообразной техники нужно помнить, что вилка должна соответствовать розетке. Ни в коем случае не нужно совать советскую вилку в евро розетку. Потому что произойдет нагрев из-за слабых контактов внутри розетки.

Частое использование розетки также приводит к тому, что разъёмы не могут надежно фиксировать электроды.

Нюансы переноски

Удлинитель также является одним из устройств, у которого греется шнур при подключении разнообразных видов техники. Использовать удлинители не рекомендуется потому, как на сегодня рынок переполнен не качественной продукцией из Китая. Часто из-за использования дешевых подделок возникают пожары. Бывали случаи, при которых удлинитель просто расплавлялся при включении стиралки. Поэтому относитесь к выбору удлинителя серьезно, чтобы не возникли неприятности.

Качественная переноска также может нагреваться, если она на катушке. Это происходит, потому что смотанный провод греется быстрее из-за появления индуктивности. Чтобы такого не было при подключении мощной техники катушку разматывают.

Для проводки лучше использовать медный провод. Так как алюминий является пластичным материалом и со временем выскальзывает из зажимов. А плохой контакт как всегда приводит к нагреву. Если Ваша стиральная машина сломалась, то лучшим решением будет вызов мастера по ремонту стиральных машин на дом.

В этой небольшой статье мы расскажем Вам об основных причинах отсутствия отжима в стиральной машинке, а также о методах устранения данной проблемы.

Если в Вашей стиральной машине вдруг остановился барабан, не стоит паниковать. Не во всех случаях это говорит о поломке в технике. Возможно, причиной стал обычный перегруз машинки. Но все же встречаются и более серьезные причины. До их выяснения пользоваться машинкой не рекомендуется.

Как поменять подшипники и сальник в стиральной машине? Некоторые советы от нашей мастерской.

Что делать, если протекает стиральная машина? Насколько это серьёзная неполадка и какими способами её можно устранить?

Как определить, почему стиральная машина не включается? Спектр причин, способных привести к возникновению сбоя в работе машины стиральной, довольно широк. Тем не менее, последовательно выполняя ряд простых шагов по диагностике, выявить причину неисправности вполне реально.

Некоторые причины, по которым стиральная машинка не сливает воду, а также способы их устранения.

Основные причины нагрева

Существует несколько возможных причин перегрева токоведущих жил, а именно:

сечение кабеля либо провода не способно выдержать нагрузки от подключенной бытовой техники;
неправильно выполнен монтаж электропроводки, в результате чего возникает перегрев кабельной линии;
некачественное соединение проводов;
низкое качество самого кабеля.

Сейчас мы рассмотрим инструкции по определению неисправности, а также расскажем, что делать, если кабель греется в том или ином случае.

Способы решения проблемы

Итак, существует разница между тем, что нагревается электропроводка в доме или же шнур от бытовой техники. В связи с этим и технология ремонта будет отличаться. Чтобы вам был понятнее материал, рассмотрим на отдельных примерах, что и как нужно делать.

Бытовая техника

Если вы заметили, что греется провод от водонагревателя либо стиральной машины, первым делом необходимо определить, как происходит нагрев: в одном определенном месте или по всей длине. Чаще всего нагревается вилка, подключенная в розетку. Это связано с тем, что между клеммами розетки и питающими проводами электропроводки плохой контакт. Из-за этого происходит нагрев клемм розетки, и все тепло переходит к электрической вилке. Помимо плохого контакта причиной неисправностей может быть слабая розетка (к примеру, рассчитана на 10 А). Дело в том, что мощные электроприборы: плита, бойлер, обогреватель, да даже некоторые чайники нормально функционируют только при подключении к 16-амперной розетки или же напрямую от щитка (если мощность превышает 3,5 кВт). Как вы уже сами догадываетесь, 10-амперная розетка не выдержит высокие нагрузки и начнет нагреваться, расплавится (как на фото ниже) и после чего через короткий промежуток времени может произойти короткое замыкание.

Вторая причина нагрева провода от бытовой техники – плохой контакт в самой вилке либо с другой стороны, там где жилы подключаются к клеммной колодке электроприбора. Вам нужно разобрать электрическую вилку и проверить надежность подключения контактов, если греется сама вилка. Если же нагревается провод со стороны техники, проверьте, как выполнено подключение на обратном конце проводника.

Ну и последнее, что может быть – кабель водонагревателя либо другой мощной техники нагревается из-за того, что производители решили сэкономить на самом проводнике и сделали его с меньшим сечением. В результате шнур греется по всей длине. К примеру, если мощность водонагревателя составляет 4,5 кВт, сечение проводов должно быть не менее 2,5 мм 2 . Соответственно если сечение кабеля 1,5 мм 2 , именно поэтому он и нагревается. Все, что вам нужно сделать – заменить ненадежный проводник на более мощный. О том, как рассчитать сечение кабеля по мощности, мы рассказывали.

Полезное видео по теме:

Электропроводка

Не знаете, что делать, если греется проводка в доме либо квартире? Решить проблему можно аналогичным путем. Как правило, силовой кабель может нагреваться в щитке либо распределительных коробках. И в первом, и во втором случае причиной сильного нагрева является слабый контакт, но об этом по порядку.

На этом фото видно, что оплавлена изоляция провода из-за того, что он долгое время перегревался:

Причина – плохой контакт, а еще точнее – неправильное подключение многожильного проводника к шине. Многожильный провод можно подключать только после опрессовки гильзой, иначе надежность подсоединения будет очень низкой. Также нагрев может происходить на автоматах, что свидетельствует о некачественном монтаже. О том, как подключить автоматический выключатель, мы рассказывали в соответствующей статье. Не исключено, что автоматы в щитке греются из-за того, что вы выбрали неподходящий номинал изделия. В этом случае нужно заменить АВ на тот, который соответствует обслуживаемой группе (освещения либо розеток).

Что касается распределительных коробок, в этих местах обычно кабель нагревается на скрутках из-за плохого соединения. Чтобы устранить нагрев рекомендуется заменить скрутки на более надежные клеммные колодки.

Обращаем Ваше внимание на то, что соединять алюминиевые жилы с медными категорически запрещается скруткой. В этом случае однозначно будет нагреваться провод, оплавляться изоляция и пожара в дальнейшем не избежать. Соединять алюминий с медью допускается только клеммниками WAGO.

Ну и последняя причина, по которой греется кабельная линия в доме – у вас старая алюминиевая проводка, которая не способна выдержать нагрузку от современной бытовой техники. О том, как заменить электропроводку в квартире мы подробно рассказали. Про замену проводки в частном доме также есть отдельная статья, с которой настоятельно рекомендуем ознакомиться.

Несколько слов об удлинителях

Еще одна проблема, которая часто возникает – греется удлинитель при подключении электроплиты либо стиральной машины. Мы не раз говорили, что использование удлинителей – это не самый лучший вариант, т.к. на сегодняшний день на рынке электротехнических товаров очень много некачественной китайской продукции. Из личного опыта можем сказать, что бывали случаи, когда удлинитель не то что нагревался, а вообще расплавился по всей длине при первом подключении стиральной машинки. Дело было в том, что сечение кабеля удлинителя составляло всего лишь 0,75 мм 2 , когда нужно было не менее 1,5. Если переноска нагревается, рекомендуем сделать удлинитель своими руками, используя провод ПВС, сечением не менее 2,5 мм 2 .

Кстати, даже качественные удлинители могут греться, если они на катушке. Дело в том, что смотанный кабель нагревается быстрее из-за того, что возникает индуктивность, поэтому при подключении мощных электроприборов, к примеру, сварочного аппарата или глубинного насоса нужно обязательно разматывать катушку!

Вот и все, что хотелось рассказать вам по этому вопросу. Надеемся, что теперь вы знаете, почему кабель греется и что делать в этом случае!

Будет интересно прочитать:

Причины

Можно выделить некоторые причины, по которым и происходит перегрев кабеля:

Неправильное сечение проводки не способно выдерживать нагрузку, поэтому греется шнур стиральной машины.
В доме неправильно установлена проводка из-за чего и происходит перегрев.
Соединения выполнены некачественно.
Используемый кабель низкого качества.

Совместимость вилки

Частое использование розетки также приводит к тому, что разъёмы не могут надежно фиксировать электроды.

Нюансы переноски

Как поменять подшипники и сальник в стиральной машине? Некоторые советы от нашей мастерской.

Некоторые причины, по которым стиральная машинка не сливает воду, а также способы их устранения.

Типовые схемы подключения прачечной

Сегодня дома часто имеют три разных контура, питающих прачечную. Первый представляет собой схему на 20 ампер для подачи питания на стиральную машину напряжением 120 вольт. Второй — это выделенная цепь на 30 А для работы электрической сушилки. Третий — это стандартная схема освещения на 15 ампер, которая, вероятно, снабжает светильниками другие комнаты, а также прачечную.

Гнездо шайбы

Схема на 120 вольт и 20 ампер питает розетку стиральной машины.Обычно он подключается с помощью двухжильного кабеля 12-го калибра, содержащего горячий провод, нейтральный провод и заземляющий провод. Розетка представляет собой розетку GFCI на 20 ампер. Что особенного в этой схеме, так это то, что это обозначенная схема, которую не следует путать с выделенной схемой. В то время как выделенная цепь питает только одно устройство, назначенная цепь предназначена для одноразового использования, не обязательно для одного устройства. «Использование» в данном случае — стирка, и вы можете подключить стиральную машину и газовую сушилку к одной розетке.Конечно, если вы настроены на газовую сушилку, вам не понадобится розетка для сушилки на 240 вольт, о которой мы поговорим дальше.

Емкость осушителя

Электрические сушилки работают как от 240 вольт, так и от 120 вольт. 240 В для нагревательного элемента сушилки. 120 В для таймера, часов, зуммера и других наворотов. Если вы сегодня купите электрическую сушилку, для нее потребуется специальный шнур для электроприборов с четырехконтактной вилкой. Эта вилка должна использоваться с розеткой на 120/240 В. И это наша следующая схема прачечной.Эта розетка обычно снабжается трехжильным кабелем калибра 10 с двумя горячими проводами, нулевым проводом и заземляющим проводом. Схема защищена автоматическим выключателем на 30 А. Старые сушилки обычно имели шнур с тремя контактами, который подходил только к розеткам с тремя прорезями. Их установка больше не разрешена Национальным электротехническим кодексом (NEC).

Цепь освещения

Прачечной было бы довольно сложно пользоваться без цепи для освещения. Как уже упоминалось, светильники в прачечных, вероятно, будут подключены к той же цепи, что и освещение соседней комнаты или коридора.Стандартные цепи освещения представляют собой цепи на 15 А и часто также включают в себя розетки общего назначения.

Защита GFCI

NEC требует защиты GFCI (прерыватель цепи замыкания на землю) для всех стандартных розеток, обслуживающих зоны прачечной. Это включает в себя специальную розетку на 20 А для стиральной машины (и осушителя газа, если применимо) и любые розетки общего назначения. Для розетки электрической сушилки на 30 ампер защита GFCI не требуется.

Варианты установки

Когда прачечные отделаны гипсокартоном или другим отделочным материалом, розетки обычно устанавливаются обычным образом, с электрическими коробками, утопленными в стену, и с кабелем NM, идущим к коробкам.В качестве альтернативы, прачечные в подвалах или гаражах могут иметь бетонные, бетонные блоки или незаконченные каркасные стены, и в этом случае электрические коробки могут быть установлены на поверхности. Для этого требуются металлические коробки и проводка, проходящая через металлический (обычно EMT) канал. Вместо кабеля NM установщик может использовать отдельные изолированные провода THHN.

Кабель для улучшения дома

Площадь поперечного сечения кабеля для обустройства дома как выбрать

Выбор размера поперечного сечения кабеля должен основываться на максимальном потреблении электроэнергии в жилых помещениях, при этом можно установить максимальный ток проводника и кабеля.Люди обычно рассчитывают бытовое потребление электроэнергии, в соответствии с архитектурным кодом проектирования рассчитывается в соответствии с площадью 40-50 Вт на квадратный метр. Это более чем на 90 метров над домом может быть, на 50-60 квадратных метров жилые не могут соответствовать требованиям. Таким образом, деньги на ремонт дома должны сначала спланировать потребление электроэнергии в доме, а затем выбрать сечение провода. Если включена общая бытовая техника, в том числе кондиционеры, холодильники.Стиральные машины, телевизоры, микроволновые печи, водонагреватели, компьютеры и многое другое, оставляя маржу развития всего на несколько лет.

Корпус теперь обычно на 4 мм2 в линии меди, поэтому в то же время открытие бытовой техники не должно превышать 25 А или 5500 Вт.

Потребляемая мощность относительно больших бытовых приборов: Потребляемая мощность кондиционера Big 3 около 3000 Вт (около 14 А), (1,2 фунта, 5 А, электрический водонагреватель 10 А, микроволновая печь 4 А, рисоварка 4 А, посудомоечная машина 8 А, с функцией сушки Стирка машина 10А, электрический водогрейный котел 4А, 90% возгорания от источника питания вызвано нагревом разъема, поэтому все разъемы должны быть спаяны, а бесконтактные компоненты, которые не могут быть спаяны, должны быть заменены в течение 5 дней. -10 лет (например, розетки, воздушные выключатели и т. Д.)).

GB допускает длительный ток: 4 квадрата — 25-32 А, 6 квадратов — 32-40 А. Фактически, это теоретические значения безопасности, предельное значение даже больше, чем они. 2,5 квадратных медных провода допускается использовать, максимальная мощность составляет 5500 Вт, 4 квадратных 8000 Вт, 6 квадратных 9000 Вт без проблем. Выбор технических характеристик домашней электропроводки должен основываться на общей мощности бытовой техники для расчета, а затем выбрать соответствующий провод и кабель в соответствии с максимальной допустимой нагрузкой по току для различных технических характеристик провода, требуемая допустимая нагрузка по току должна быть рассчитана в соответствии следующая формула: Где:

I = w / uxk

I-line для максимальной требуемой емкости по току, в A

WA Общая мощность бытовой электрической энергии, ед. Вт

U номинальное напряжение домашнего хозяйства в V

K коэффициент безопасности по перенапряжению, значение общего взятия 1.2-1,3

В соответствии с приведенной выше формулой для расчета пропускной способности по току бытовой электроэнергии максимальный ток потребления, а затем в соответствии с различной поверхностью провода может выдержать максимальную мощность, чтобы выбрать соответствующий отрезок провода:

1. Во-первых, рассчитайте общую нагрузку цепи (общую мощность) — это полная мощность оконечного оборудования.

2. Определить электрическую схему жадеита, гражданскую серию на 220 / 380В двух категорий как У, блок В

3.Рассчитайте общий ток цепи, так как I, I = P / U, единица A.

4 Выберите тип провода (обычно для домашнего ремонта и мелких работ в основном медный провод / алюминий, который делится на одножильный многожильный сердечник)

5. Прямо из текущей емкости этого типа провода (прямой доступ к инструкциям по проводам или протоколу испытаний) как X

6. Сечение проводника = IX, если есть десятичная точка в соответствии с метод расчета, если модельный провод в соответствии с выбором модели высокого

Вот пример:

Например, для жилого контура рассчитывается общая нагрузка (P) 6 кВт (схема, подключаемая к источнику питания устройства = = оборудование можно добавить) Напряжение цепи 220В (U тогда: общий ток (I) = 6000Вт / 220В = 27.27A В схеме используется одножильный медный провод, проходящий через провод через токовую нагрузку около 6 мм2 (X), тогда в схеме следует использовать площадь поверхности провода I / X = 27,27 / 6 = 4,545 мм2 Согласно закону Использование 5 мм2 доступ к проводу через провод без 5мм2, характеристики близкие к моделям 4мм2 и 6мм2, в соответствии с принципом высокого на цепи должен быть провод 6мм2.

Кабели для бытовой электропроводки и домашнего электрооборудования

Типы электропроводки для дома

Через различные типы электрических кабелей электрический ток передается от сервисной коробки к домашним цепям.

Сечение бытового электрокабеля

В бытовой установке электрический ток, который проходит через него, определяет размер (или поперечное сечение) электрического кабеля . Например, кондиционер требует большего тока для работы, чем лампа. Следовательно, сечение кабеля, соединяющего кондиционер, будет больше, чем то, которое соединяет свет.

Кабель Topflex® для бытовых электроустановок

Кабель TopFlex ® H05V-K и H07V-K особенно подходит для бытовых электрических установок.Эти гибкие кабели упрощают установку, особенно там, где маневрирование в ограниченном пространстве может быть проблемой. Кабели поставляются в переработанных картонных коробках с высокой прочностью (100 или 200 метров) с четко дифференцированными цветами в соответствии с требуемым поперечным сечением.

Цвета электрических кабелей согласно Стандарту

В зависимости от поперечного сечения диапазон цветов: белый, коричневый, красный, зелено-желтый, серый и черный. Кабели TopFlex ® H05V-K и H07V-K разработаны в соответствии с международными стандартами UNE-EN 50525 и IEC 60227.Кроме того, они соответствуют европейским нормам, применимым к электрическим кабелям CPR (Строительная продукция).

Калибр бытовых электрических кабелей

Сечение и назначение кабеля

Минимальное рекомендуемое сечение для домашних кабелей составляет:

5 мм ² диаметр для освещения и автоматики.
2,5 мм ² диаметр для розеток общего назначения, ванной и кухни.
4 мм ² диаметр для стиральной машины, сушилки, посудомоечной машины и электрического бойлера (только в этой схеме каждая розетка может быть подключена с помощью провода 2,5 мм ², начиная с 4 мм распределительной коробки ²) .
6 мм ² диаметр для кухни и духовки, кондиционирования и отопления.
Безопасность в бытовых электроустановках

Согласно исследованию NFPA 2019:

Местные пожарные депо отреагировали примерно на 35 150 домашних пожаров с участием электрораспределительного и осветительного оборудования каждый год в 2012-2016 годах.
Пожары в домах с использованием электрораспределительного и осветительного оборудования стали причиной примерно 490 смертей среди гражданского населения и 1200 ранений среди гражданского населения ежегодно в 2012–2016 годах, а также прямого имущественного ущерба на сумму примерно 1,3 миллиарда долларов в год.
Домашние пожары, связанные с распределительным и осветительным оборудованием, чаще всего возникали в спальне (17% от общего числа), на чердаке или на потолке (12%), в стенах или в скрытом пространстве (9%).
Примерно четверть (24%) этих пожаров произошли между полуночью и 8 часами утра.м., но на эти пожары приходилось 60% смертей.

Среди наиболее часто встречающихся недостатков, в отчете указываются недостаточное сечение кабеля, отсутствие цепей, отсутствие защитных элементов и отсутствие заземления кабеля.

Периодические испытания установки предотвратят 490 смертей

Проверка электроустановок позволит предотвратить 490 смертей и 1200 травм среди гражданского населения ежегодно. Материальные убытки, ущерб и убытки оцениваются более чем в 100 миллионов евро в год.

Общие рекомендации по предотвращению поражения электрическим током

Top Cable настаивает на ряде общих рекомендаций по предотвращению несчастных случаев с электрическим током, таких как:

Не перезаряжайте электрические удлинители и вилки
Отключение устройств перед сном
Не оставляйте мобильный телефон включенным на часы
Не подключайте какой-либо прибор к розетке
Установка электрических дифференциалов в домах, поскольку это элемент, контролирующий силу электрического тока, который способен отключать ток, если обнаруживает утечку
Периодически проверяйте электроустановку

20 AWG шаг 1.0 мм для стиральной машины кондиционер проволока 30 мм

20 AWG шаг 1,0 мм для стиральной машины кондиционер провод 30 мм

Таблица спецификаций:

Номинальное напряжение: 250 В переменного тока, постоянного тока

Номинальный ток: 5A AC, DC

Контактное сопротивление: макс.10 МОм

Сопротивление изоляции: не менее 1000 МОм

Выдерживаемое напряжение: 1500 В переменного тока в минуту

Температура: -25 ~ + 85

Диапазон проводов: AWG # 28 ~ # 20

Материал:

Корпус розетки:	(нейлон) UL94-V0 (2)
Корпус штекера:	(нейлон) UL94-V0 (2)
Терминал:	Фосфорная бронза, олово
Вафля:	(нейлон) UL94-V0 (2)

Любой другой стиль:

Если вы хотите получить больше информации, пожалуйста, свяжитесь со мной.Вы можете увидеть мою контактную информацию ниже. Спасибо ~

Наша компания обладает мощным потенциалом в области исследований и разработок, мы можем открывать формы, разрабатывать и производить продукты, которые вы хотите!

Упаковка:

Полиэтиленовый пакет / лента / пластиковая коробка, затем положить в картонную коробку, мы можем провести переговоры.

Если требуется специальная упаковка, мы можем упаковать ее по мере необходимости.

Наши услуги:

1, бесплатные образцы доступны

2, примите ODM / OEM

3, мы можем сделать CO, форма и т. Д.

4, Условия торговли: EXW, FOB, CIF, CPT и т. Д.

Почему выбирают нас:

1. Более 6 лет в отрасли.

2. Сертификация ISO9001: 2015 хорошего контроля качества и менеджмента.

3. Получите сертификат безопасности большинства стран мира.

4. Сосредоточьтесь на разработке и производстве продукции и стремитесь предоставлять клиентам лучшие линейные решения.

Исполнительный стандарт:

Изготовлен в соответствии со стандартом ISO 9001.

Заявление:

Широко используется в электроэнергетике, строительстве, горнодобывающей промышленности, металлургии, нефтехимии, транспорте и т. Д.

Обозначение типа и применение кабеля

Кабель питания из негорючего материала подходит для условий окружающей среды с требованиями к огнестойкости. огнеупорный силовой кабель используется в среде с высокими требованиями к огнестойкости, такой как высотное здание, большой рынок.

Часто задаваемые вопросы:

Q: Каковы ваши условия гарантии?
A: Мы предлагаем разный гарантийный срок для различных компонентов, пожалуйста, свяжитесь с нами для получения подробной информации.

Q: У вас есть товары на складе?
A: Это зависит от желаемых характеристик и количества.

Q: Могу ли я смешивать разные модели в одном контейнере?
A: Да, в одной полной емкости можно смешивать разные модели.

Q: Как ваша фабрика относится к контролю качества?
A: Качество — это самая важная вещь в нашей компании, от сырья до доставки, у нас есть серия строгих систем контроля и стандартов.

Q: Будете ли вы доставить нужные продукты, как я заказал? Как я могу вам доверять?
A: Да, будем. Ядром нашей корпоративной культуры являются честность и лояльность. Наша компания прошла аудит и одобрение Alibaba. и UL могут быть отправлены вам по электронной почте.

Профиль компании:

Suzhou Sanyouhe Electronic Co., Ltd была основана в 2006 году и расположена недалеко от порта Куньшань. В основном она производит и экспортирует высококачественные электронные провода, шнуры питания, удлинители, жгуты проводов, вставки для вилок и так далее. Большинство из них имеют международные сертификаты, такие как UL, VDE, SAA, CE и т. Д., И соответствуют директиве RoHS и Reach.

Наша неизменная цель заключается в том, чтобы удовлетворение потребностей клиентов всегда было на первом месте.Мы искренне приветствуем ваш запрос, посещение и осмотр.

Жгут электропроводки — жгут проводов стиральной машины 【价格批发公司】 — Wugang Yongrui Electronic Technology Co., Ltd.

С развитием и популяризацией бытовой техники потребление электроэнергии в домах быстро растет. Для обеспечения безопасного потребления электроэнергии в домах потребители должны использовать модели BVV2X2.5 и BVV2X1.5 при выборе и использовании бытовых линий электропередачи.BVV — это национальный стандарт для медных проводов в оболочке. 2X2,5 и 2X1,5 представляют собой 2 ядра 2,5 квадратных миллиметра и 2 жилы 1,5 квадратных миллиметра соответственно. Как правило, основная линия 2X2,5 и магистральная линия, 2X1,5 образуют одну электрическую ветвь и линию переключения. BVVV2X4 для однофазной специальной линии кондиционирования и специального заземляющего провода. Yongrui Cable напоминает, что при покупке проводов необходимо обращать внимание на следующие элементы:

I. Маркировка поверхности провода

В соответствии с национальными стандартами на поверхности провода необходимо указать название производителя, тип продукта и номинальное напряжение. непрерывно.Это способствует своевременному обнаружению производителя при возникновении проблем в процессе использования проволоки. Потребители должны обращать на это внимание при выборе и покупке проводов. В то же время при выборе и покупке проводов потребители должны обращать внимание на соответствие названия производителя, типа продукта, номинального напряжения и маркировки на поверхности провода, нанесенной в сертификате, чтобы предотвратить подделку продукции.

2. Внешний вид провода

Посмотрите на внешний вид: изоляционный слой (оболочка) квалифицированных продуктов мягкий, жесткий и гибкий, поверхностный слой компактный, гладкий, без ощущения шероховатости, без ощущения жирности и имеет чистый блеск. .Поверхность изоляционного слоя (оболочки) должна иметь четкие и устойчивые к истиранию отпечатки. Изделия, изготовленные из нестандартных изоляционных материалов, обладают прозрачностью, хрупкостью и непрочностью. Взгляните на изолирующий слой: национальный стандарт устанавливает самую тонкую однородность изолирующего слоя и среднюю толщину изоляционного слоя. Изоляционный слой обычных проводов однороден по толщине, не смещен в сердечнике и плотно намотан на проводники.

Посмотрите на сертификат: в стандартном сертификате продукта должно быть указано имя, адрес, телефон послепродажного обслуживания, модель, структура спецификации, номинальное поперечное сечение (обычно обозначаемое как 2.5 квадратных, 4 квадратных провода и т. Д.), Номинальное напряжение (одножильная линия 450/750 В, двухжильная защитная гильза 300/500 В), длина (национальная стандартная длина — 100 м заземления 0,5 м), проверка. Количество проверяющего персонала, дата производства и номер национального стандарта или знак сертификации продукта. В частности, следует отметить, что одножильные пластиковые провода с медным сердечником, которые обычно используются в обычных изделиях, относятся к 227 IEC 01 (BV), а не к BV. Обратите внимание на определение покупателя.

Сердечник проволоки: чистая медь выбирается для производства сердечника проволоки после строгого волочения проволоки, отжига (размягчения) и скрутки. Его поверхность должна быть блестящей, гладкой, без заусенцев, плотно скрученной, гладкой, мягкой и прочной, непростой.

Площадь поперечного сечения к диаметру пересечение круга пересечение диаметр поперечного сечения электрический кабель формула проводника диаметр провода и расчетное сечение провода AGW American Wire Gauge Толстая площадь сплошного провода формула удельное сопротивление многожильный провод литц длина ток

Площадь поперечного сечения к диаметру преобразование круг пересечение поперечное сечение диаметр электрический кабель формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge толщина сплошного провода формула удельное сопротивление многожильный провод длина литца ток — sengpielaudio Sengpiel Berlin

Преобразование и расчет — поперечное сечение <> диаметр

● Диаметр кабеля до окружности площадь поперечного сечения и наоборот ●

Круглый электрический кабель , провод , провод , шнур ,
строка ,
проводка и веревка

Поперечное сечение — это просто двухмерный вид среза через объект.
Часто задаваемый вопрос: как преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга
или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ?
Почему значение диаметра больше, чем значение площади? Потому что это не то же самое.
Сопротивление обратно пропорционально площади поперечного сечения провода.

Требуемое сечение электрической линии зависит от следующих факторов:
1) Номинальное напряжение.Чистая форма. (Трехфазный (DS) / AC (WS))
2) Предохранитель — резервный восходящий поток = Максимально допустимый ток (А)
3) По графику передаваемая мощность (кВА)
4) Длина кабеля в метрах (м)
5) Допустимое падение напряжения (% от номинального напряжения)
6) Материал линии. Медь (Cu) или алюминий (Al)

Используемый браузер не поддерживает JavaScript.
Вы увидите программу, но функция работать не будет.

«Единицей» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если за площадь принять квадрат этой меры.

Литц-провод (многожильный провод), состоящий из множества тонких проводов, требует на 14% большего диаметра по сравнению с сплошным проводом.

Площадь поперечного сечения — это не диаметр.

Поперечное сечение — это площадь.
Диаметр — это линейная мера.
Это не может быть то же самое.

Диаметр кабеля в миллиметрах
— это не сечение кабеля в
квадратных миллиметрах.

Поперечное сечение или площадь поперечного сечения — это площадь такого разреза.
Это не обязательно должен быть круг.

Размер имеющегося в продаже провода (кабеля) как площадь поперечного сечения:
0,75 мм ², 1,5 мм ², 2,5 мм ², 4 мм ², 6 мм ², 10 мм ² , 16 мм ².

Расчет поперечного сечения A , ввод диаметра d = 2 r :

r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель

Расчет диаметра d = 2 r , вход в сечение A :

Жила (электрокабель)

На сопротивление проводника влияют четыре фактора:
1) площадь поперечного сечения проводника A , рассчитанная по диаметру d
2) длина проводника
3) температура в проводнике
4) материал, составляющий проводник

Не существует точной формулы для определения минимального сечения провода от максимальной силы тока .
Это зависит от многих обстоятельств, таких как, например, если расчет выполняется для постоянного, переменного тока или
даже для трехфазного тока, свободно ли отпускается кабель или размещается под заземлением
. Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения
, а также от того, присутствует ли одножильный или многопроволочный провод. И всегда есть хороший, но неудовлетворительный совет
использовать из соображений безопасности более толстый и, следовательно, более дорогой кабель
.Часто задаваемые вопросы касаются падения напряжения на проводах.

Падение напряжения Δ В

Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (rho):

Δ V = I × R = I × (2 × l × ρ / A )

I = ток в амперах
l = длина провода (кабеля) в метрах (умноженная на 2, потому что всегда есть обратный провод)
ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное сопротивление
) для меди = 0.01724 Ом × мм ² / м (также Ом × м)
(Ом для l = длина 1 м и A = 1 мм ² площадь поперечного сечения провода) ρ = 1/ σ
A = Площадь поперечного сечения в мм ²
σ = сигма, электрическая проводимость (электропроводность) меди = 58 S · м / мм ²

Количество сопротивления

R = сопротивление	Ом
ρ = удельное сопротивление	Ом × м
l = двойная длина кабеля	кв.м.
A = поперечное сечение	мм ²

Производная единица удельного электрического сопротивления в системе СИ ρ — Ом × м, сокращенная от
прозрачное Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.

Электропроводность и удельное электрическое сопротивление κ или σ = 1/ ρ
Электропроводность и электрическое сопротивление ρ = 1/ κ = 1/ σ

Разница между удельным электрическим сопротивлением и электропроводностью

Проводимость в сименсах обратно пропорциональна сопротивлению в омах.

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака ↔ .

Величина электропроводности (проводимости) и удельного электрического сопротивления
(удельное сопротивление) зависит от температуры материала постоянной. Чаще всего его дают при 20 или 25 ° C.

Сопротивление = удельное сопротивление x длина / площадь

Удельное сопротивление проводников изменяется с температурой.
В ограниченном температурном диапазоне это приблизительно линейно:

, где α — температурный коэффициент, T — температура и T ₀ — любая температура,
, например T ₀ = 293,15 K = 20C, при котором известно удельное электрическое сопротивление ρ ( T ₀).

Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]

1 миллисименс = 0,001 МОНО = 1000 Ом

Математически проводимость является обратной или обратной величине сопротивления:

Символом проводимости является заглавная буква «G», а единицей измерения является
мхо, что означает «ом», записанное в обратном порядке. Позже блок MHO был заменен блоком
на блок Siemens — сокращенно буквой «S».

Калькулятор: закон Ома

Таблица типовых кабелей для громкоговорителей

Диаметр кабеля d	0.798 мм	0,977 мм	1,128 мм	1,382 мм	1.784 мм	2,257 мм	2.764 мм	3,568 мм
Номинальное сечение кабеля A	0,5 мм ²	0,75 мм ²	1,0 мм ²	1,5 мм ²	2,5 мм ²	4,0 мм ²	6,0 мм ²	10.0 мм ²
Максимальный электрический ток	3 А	7,6 А	10,4 А	13,5 А	18,3 А	25 А	32 А	–

Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине
кабеля, но также и с меньшим сопротивлением. Вот таблица, в которой указаны возможные потери мощности.

Длина кабеля в м	Сечение в мм ²	Сопротивление Ом	Потеря мощности при		Коэффициент демпфирования при
Длина кабеля в м	Сечение в мм ²	Сопротивление Ом	Импеданс 8 Ом	Импеданс 4 Ом	Импеданс 8 Ом	Импеданс 4 Ом
1	0.75	0,042	0,53%	1,05%	98	49
	1,50	0,021	0,31%	0,63%	123	62
	2,50	0,013	0,16%	0,33%	151	75
	4,00	0,008	0,10%	0,20%	167	83
2	0.75	0,084	1,06%	2,10%	65	33
	1,50	0,042	0,62%	1,26%	85	43
	2,50	0,026	0,32%	0,66%	113	56
	4,00	0,016	0,20%	0,40%	133	66
5	0.75	0,210	2,63%	5,25%	32	16
	1,50	0,125	1,56%	3,13%	48	24
	2,50	0,065	0,81%	1,63%	76	38
	4,00	0,040	0,50%	1,00%	100	50
10	0.75	0,420	5,25%	10,50%	17	9
	1,50	0,250	3,13%	6,25%	28	14
	2,50	0,130	1,63%	3,25%	47	24
	4,00	0,080	1,00%	2,00%	67	33
20	0.75	0,840	10,50%	21,00%	9	5
	1,50	0,500	6,25%	12,50%	15	7
	2,50	0,260	3,25%	6,50%	27	13
	4,00	0,160	2,00%	4,00%	40	20

Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм — American Wire Gauge

Чаще всего мы используем четные числа, например 18, 16, 14 и т. Д.
Если вы получили нечетный ответ, например 17, 19 и т. Д., Используйте следующее меньшее четное число.

AWG обозначает американский калибр проводов и указывает на прочность проводов.
Эти номера AWG обозначают диаметр и, соответственно, поперечное сечение в виде кода.
Используются только в США. Иногда вы найдете номера AWG также в каталогах
и технических данных в Европе.

Американский калибр проводов — диаграмма AWG

AWG номер	46	45	44	43	42	41	40	39	38	37	36	35	34
Диаметр дюйм	0.0016	0,0018	0,0020	0,0022	0,0024	0,0027	0,0031	0,0035	0,0040	0,0045	0,0050	0,0056	0,0063
Диаметр (Ø) в мм	0,04	0,05	0,05	0,06	0,06	0,07	0,08	0,09	0,10	0,11	0.13	0,14	0,16
Поперечное сечение в мм ²	0,0013	0,0016	0,0020	0,0025	0,0029	0,0037	0,0049	0,0062	0,0081	0,010	0,013	0,016	0,020

AWG номер	33	32	31	30	29	28	27	26	25	24	23	22	21
Диаметр дюймов	0.0071	0,0079	0,0089	0,0100	0,0113	0,0126	0,0142	0,0159	0,0179	0,0201	0,0226	0,0253	0,0285
Диаметр (Ø) в мм	0,18	0,20	0,23	0,25	0,29	0,32	0,36	0,40	0,45	0,51	0.57	0,64	0,72
Поперечное сечение в мм ²	0,026	0,032	0,040	0,051	0,065	0,080	0,10	0,13	0,16	0,20	0,26	0,32	0,41

AWG номер	20	19	18	17	16	15	14	13	12	11	10	9	8
Диаметр дюйм	0.0319	0,0359	0,0403	0,0453	0,0508	0,0571	0,0641	0,0719	0,0808	0,0907	0,1019	0,1144	0,1285
Диаметр (Ø) в мм	0,81	0,91	1,02	1,15	1,29	1,45	1,63	1,83	2,05	2,30	2.59	2,91	3,26
Поперечное сечение в мм ²	0,52	0,65	0,82	1,0	1,3	1,7	2,1	2,6	3,3	4,2	5,3	6,6	8,4

AWG номер	7	6	5	4	3	2	1	0 (1/0) (0)	00 (2/0) (-1)	000 (3/0) (-2)	0000 (4/0) (-3)	00000 (5/0) (-4)	000000 (6/0) (-5)
Диаметр дюйм	0.1443	0,1620	0,1819	0,2043	0,2294	0,2576	0,2893	0,3249	0,3648	0,4096	0,4600	0,5165	0,5800
Диаметр (Ø) в мм	3,67	4,11	4,62	5,19	5,83	6,54	7,35	8,25	9,27	10,40	11.68	13,13	14,73
Поперечное сечение в мм ²	10,6	13,3	16,8	21,1	26,7	33,6	42,4	53,5	67,4	85,0	107,2	135,2	170,5

Как высокие частоты демпфируются длиной кабеля?

Медная проволока — обзор

Применение медных порошков ODS

Оксидно-дисперсионно-усиленная медь получила широкое признание на рынке в серийных применениях [31,34].Основные приложения перечислены ниже.

Провода отведения . Медный провод ODS используется в свинцовых лампах накаливания. Его способность сохранять прочность при высоких температурах позволяет выполнять соединения стекло-металл без аномального размягчения свинца. Это, в свою очередь, устраняет необходимость в дорогостоящих опорных проводах из молибдена. Превосходная прочность стержня позволяет уменьшить диаметр стержня для экономии материала. Медный провод ODS также может использоваться в выводах для дискретных электронных компонентов, таких как диоды.

Релейные ножки и контактные опоры . Эти части включают в себя токоведущие рычаги, которые соединяют фиксированные точки контакта с электрической цепью. Как правило, релейная пластина и контактные опоры имеют серебряные контакты, припаянные или приклепанные к ним. Способность ODS-меди сохранять прочность после воздействия повышенной температуры позволяет припаивать контакты к лезвию без заметной потери прочности. Из-за более высокой электропроводности ODS-меди в некоторых реле она заменила обычные медные сплавы, такие как фосфорная бронза и бериллиевая медь.

Раздвижные электрические контакты . Медные шины ODS используются в воздушных скользящих электрических контактах высокоскоростных электропоездов. Их высокая устойчивость к абразивному износу обеспечивает до 10 раз более длительный срок службы контактов и значительно снижает затраты на техническое обслуживание. Чем выше скорость поезда, тем больше преимущество меди ODS перед другими материалами на основе меди.

Электроды для контактной сварки . Медные электроды ODS широко используются для контактной сварки в автомобилестроении, бытовой технике и других отраслях промышленности по обработке листового металла.Хорошо известно, что прилипание электродов к заготовке является серьезной проблемой при сварке оцинкованной стали и стали с другим покрытием. Обычно это приводит к отрыву электродов от держателей и необходимости остановки конвейера для замены электродов. Такие перерывы очень дороги. Медные электроды ODS предотвращают прилипание к оцинкованной стали и стали с другим покрытием. Увеличение использования сталей с покрытием в автомобильной промышленности предсказывает дальнейшее широкое использование медных электродов ODS.

Контактные наконечники для сварки металл-инертный газ .Устойчивость меди ODS к абразивному износу от стальной проволоки позволяет наконечникам сохранять диаметр отверстия и сводит к минимуму блуждание дуги. Это важно в автоматизированных сварочных линиях. Неприлипающие свойства меди ODS также сводят к минимуму накопление материала.

Компоненты рентгеновских и микроволновых трубок . Другой пример применения меди с ОРВ — стержни вращающихся анодов в рентгеновских трубках, где важны высокая прочность удержания после пайки и герметизация стекло-металл.Высокая теплопроводность ODS-меди также обеспечивает более эффективный отвод тепла, тем самым снижая рабочую температуру и обеспечивая более длительный срок службы трубки и более тихую работу трубки.

Компоненты ускорителя частиц . Медные пластины и стержни, упрочненные оксидной дисперсией, используются в зеркалах и поглотителях рентгеновского излучения из-за их высокой теплопроводности, высокой прочности, сопротивления ползучести и герметичности. Пучки высокоэнергетических частиц формируются и фокусируются с помощью зеркал, линз и призм в больших полых кольцах в форме пончика,

Other Applications .

Сечение провода для стиральной машины

Нужна ли отдельная розетка?

Проводка и иные комплектующие

Тянем электрические коммуникации

Стиральная машина — какой провод проложить?

История стиральной машины

Защита от перепадов напряжения стиральной машины

Безопасность при подключении стиральной машины

Подключение стиральной машины к электросети

Как подключить стиральную машину к электросети своими руками

Подключение стиральной машины к электричеству

Расчет сечения провода

Что будет если провод окажется тонким?

Наличие заземления

Выбор розетки

Допустимая нагрузка на розетку

Необходимо ли устройство защитного отключения (УЗО)?

Схема подключения к электросети

Типовые ошибки при подключении стиральной машины

Видео – Как подключить стиральную машину

Порядок подключения стиральной машины – пошаговая инструкция

Видео – Подключение и установка стиральных машин

Можно ли подключать через удлинитель?

Нужна ли отдельная розетка?

Проводка и иные комплектующие

Тянем электрические коммуникации

Насколько полезно такое устройство?

Особенности выбора

Обзор подобных устройств

Подключение стиральной машины к электросети SW19.ru

высота и расположение, как установить

Требования

Расчет сечения кабеля

Какая высота оптимальна?

Как установить?

Критерии безопасности

Греется провод на стиральной машине

Причины

Совместимость вилки

Нюансы переноски

Основные причины нагрева

Способы решения проблемы

Бытовая техника

Электропроводка

Несколько слов об удлинителях

Причины

Совместимость вилки

Нюансы переноски

Типовые схемы подключения прачечной

Гнездо шайбы

Емкость осушителя

Цепь освещения

Защита GFCI

Варианты установки

Кабель для улучшения дома

Кабели для бытовой электропроводки и домашнего электрооборудования

Сечение и назначение кабеля

Общие рекомендации по предотвращению поражения электрическим током

20 AWG шаг 1.0 мм для стиральной машины кондиционер проволока 30 мм

Жгут электропроводки — жгут проводов стиральной машины 【价格 批发 公司】 — Wugang Yongrui Electronic Technology Co., Ltd.

Медная проволока — обзор

Применение медных порошков ODS

Добавить комментарий Отменить ответ

Жгут электропроводки — жгут проводов стиральной машины 【价格批发公司】 — Wugang Yongrui Electronic Technology Co., Ltd.
