Сечение провода заземления должно быть не менее: Сечение заземляющего провода для частного дома

ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

Дата введения 2015-01-01

Страница 2 (пункты с 542.3 по 544.2.3)

Страница 3 (приложения A, B, C, D, DA, библиография) >>





542.3 Заземляющие проводники

542.3.1 Заземляющие проводники должны удовлетворять требованиям 543.1.1 или 543.1.2. Площадь их поперечного сечения должна быть не менее 6 мм2 для меди или 50 мм2 для стали. Если голый заземляющий проводник прокладывают в грунте, его размеры и характеристики должны соответствовать указанным в таблице 54.1.

Когда подтверждена невозможность стекания тока короткого замыкания на заземляющий электрод (например, в системе защитного заземления TN или IT), заземляющие проводники могут быть выбраны в соответствие с указаниями 544.1.

Алюминиевые проводники не должны использовать в качестве заземляющих проводников.

Примечание — Если систему молниезащиты соединяют с заземлителем, то площадь поперечного сечения заземляющего проводника должна быть по крайней мере 16 мм2 для меди (Cu) или 50 мм2 для железа (Fe) (см. серию МЭК 62305).

542.3.2 Соединение заземляющего проводника с заземлителем должно быть надежным и с соответствующими электрическими характеристиками. Соединение может быть выполнено с помощью сварки, опрессовки, соединительного зажима или другим механическим соединителем. Механическое соединение должно монтировать в соответствии с инструкцией изготовителя. Установка соединительного зажима не должна приводить к повреждению электрода или заземляющего проводника.

Паяные соединения или паяные детали, которые зависят исключительно от припоя, не следует применять самостоятельно, поскольку они не обеспечивают требуемую механическую прочность.

Примечание — Если применяют вертикальные электроды, должна быть обеспечена возможность контроля соединения и замены вертикального стержня.

542.4 Главный заземляющий зажим (шина)

542.4.1 В каждой установке, в которой применяют защитное уравнивание потенциалов, следует предусмотреть главный заземляющий зажим (шина) и к нему должны быть присоединены:

— защитные проводники уравнивания потенциалов;

— заземляющие проводники;

— защитные проводники;

— проводники функционального заземления, при наличии.

Примечания

1 Не требуется непосредственно подключать каждый отдельный защитный проводник к главному заземляющему зажиму (шине), если они электрически связаны с ним через другие защитные проводники.

2 Главный заземляющий зажим в здании, как правило, применяют в целях функционального заземления. Для информационных технологий его рассматривают как базовую точку подключения информационной сети к заземлителю.

542.4.2 Должна быть предусмотрена возможность индивидуального отсоединения каждого проводника присоединенного к главному заземляющему зажиму. Соединение должно быть надежным, а отсоединение выполняться с помощью инструмента.

Примечание — Отсоединение от главного заземляющего зажима должно быть удобным для проведения измерения сопротивления заземляющего устройства.



543 Защитные проводники

543.1 Минимальное сечение

543.1.1 Сечение любого защитного проводника должно удовлетворять условиям автоматического отключения питания в соответствии с указаниями МЭК 60364-4-41 (подраздел 413.1) и должно обеспечивать стойкость к протеканию токов короткого замыкания.

Сечение защитного проводника рассчитывают в соответствие с указаниями 543.1.2 или выбирают по таблице 54.2. Также следует выполнять условия 543.1.3.

Зажимы для защитных проводников должны соответствовать их размерам в соответствии с выбором по указаниям настоящего пункта.

В системе TT, где заземлители источника питания и открытых проводящих частей потребителя независимы (см. 312.2.2), площадь поперечного сечения защитных проводников должна быть не менее:

— 25 мм2 для меди,

— 35 мм2 для алюминия.

Таблица 54.2 — Минимальное сечение защитных проводников








Сечение линейных проводников S, мм2Минимальное сечение соответствующего защитного проводника, мм2
из того же материала, что и линейныйиз материала, отличного от линейного
S ≤ 16Sk1 / k2*S
16 ≤ S ≤ 35161)k1 / k2*16
S > 35S / 21)k1 / k2*S / 2

* k1— значение коэффициента k для линейного проводника, рассчитанного по формуле приложения А.54.1 настоящего стандарта или взятого из таблицы А43 МЭК 60364-4-43 [5] в соответствии с материалом проводника и изоляции;


k2 — значение коэффициента k для защитного проводника, выбранного из таблиц А. 54.2-А.54.6 настоящего стандарта в соответствии с условиями применения.

1) Для PEN-проводника, уменьшение сечения возможно только при выполнении ограничений по выбору сечения нейтрального проводника (см. МЭК 60364-5-52 [6]).

543.1.2 Сечение защитных проводников должно быть не менее чем:

— сечения, выбранного в соответствии с указаниями МЭК 60949;

— или сечения, рассчитанного по нижеследующей формуле, применяют только при времени срабатывания защиты не более 5 с

где S — сечение, мм2;

L— значение тока глухого короткого замыкания, который может протекать по цепи защиты, А;

t— время срабатывания защитного устройства, с.

Если в результате расчета получают нестандартное значение сечения проводника, то выбирают ближайшее большее значение;

k— коэффициент, зависящий от материала защитного проводника, изоляции, прилегающих частей, начальной и конечной температуры (расчет k см. приложение А).

Примечания

1 Следует учитывать токоограничение за счет импеданса цепи и ограничение I2t аппаратом защиты.

2 Указания по ограничению температуры во взрывоопасных средах приведены в [3].

3 Для кабелей с минеральной изоляцией [9] в случае, когда стойкость к току короткого замыкания металлической оболочки кабеля больше, чем у проводников цепи, не требуется рассчитывать сечение металлической оболочки, используемой в качестве защитного проводника.

543.1.3 Сечение любого защитного проводника, который не является жилой кабеля или не проложен в общей оболочке с проводниками цепи, должно быть не менее:

— 2,5 мм2 Cu или 16 мм2 Аl, если есть механическая защита,

— 4 мм2 Си или 16 мм2 Аl, если механическая защита отсутствует.

Примечание — Это не исключает возможность использования стали в качестве защитного проводника (см. 543.1.2).

Защитный проводник, не являющийся частью кабеля, считается механически защищенным, если он проложен в трубе, коробе или другим подобным способом.

543.1.4 Если защитный проводник является общим для двух или более цепей, то его сечение выбирают следующим образом:

— рассчитывают в соответствии с 543.1.1, исходя из максимально ожидаемого тока короткого замыкания и времени отключения цепи или;

— выбирают по таблице 54.2 по отношению к цепи с максимальным сечением проводников цепи.

543.2 Типы защитных проводников

543.2.1 Защитные проводники могут быть представлены одним из нижеследующих типов или их комбинацией:

— проводники (жилы) многожильного кабеля;

— изолированный или голый проводник, который проложен в общей оболочке с рабочими проводниками;

— стационарно проложенные голые или изолированные проводники;

— металлические оболочки кабелей, экраны кабелей, броня кабелей, проволочная оплетка, концентрические проводники, металлические трубы, объекты, удовлетворяющие положениям перечислениям a) и b) 543.2.2.

Примечание — См. 543.8 по их расположению.

543.2.2 Если в установке есть низковольтные устройства защиты и управления (см. МЭК 61439-1 и МЭК 61439-2) или шинопроводы (см. МЭК 60439-2), то их металлические оболочки или рамы могут быть использованы в качестве защитных проводников при одновременном выполнении нижеследующих условий:

a) электрическая непрерывность предусмотрена конструкцией или установкой дополнительных перемычек таким образом, что обеспечивается защита от механических, химических и электрохимических повреждений;

b) они удовлетворяют указаниям 543.1;

c) должна быть предусмотрена возможность подключения других защитных проводников в предусмотренных точках.

543.2.3 В качестве защитных проводников и защитных проводников уравнивания потенциалов не следует использовать следующие металлические части:

— трубы систем водоснабжения;

— трубопроводы с горючими газами и жидкостями.

Примечание 1 — Катодную защиту см. 542.2.6;

— конструкции подверженные механическим нагрузкам в нормальных условиях;

— гибкие или мягкие проводники, за исключением специально предназначенных для этих целей;

— гибкие части;

— поддерживающие конструкции электропроводок, кабельные лотки и кабельные лестницы.

Примечание 2 — Примеры защитных проводников, включая защитные проводники уравнивания потенциалов, проводники защитного заземления и заземляющие проводники, относятся к случаю, когда их применяют для защиты от поражения электрическим током.

543.3 Электрическая непрерывность защитных проводников

543.3.1 Защитные проводники должны быть соответствующим образом защищены от механических повреждений, ухудшения состояния из-за химических и электрохимических воздействий, электродинамических и термодинамических сил.

Каждое соединение (например, болтовые соединения, зажимы) между защитными проводниками или между защитным проводником и другим оборудованием должно обеспечивать на длительный период электрическую непрерывность и соответствующую механическую прочность и защиту. Болты, соединяющие защитные проводники, не следует применять для другой цели.

Соединения не должны выполнять пайкой.

Примечание — У всех электрических соединений должны быть удовлетворительная тепловая емкость и механическая прочность, чтобы выдерживать любую комбинацию тока/времени, который может произойти в проводнике или в кабеле/оболочке с самой большой площадью поперечного сечения.

543.3.2 Соединения защитных проводников должны быть доступными для осмотра и испытаний за исключением соединений:

— заполненных компаундом;

— находящихся в закрытых полостях;

— в металлических трубах, коробах или сборных шин;

— выполненных сваркой;

— выполненных опресовкой.

543.3.3 В цепях защитных проводников не следует устанавливать отключающие устройства, однако в них могут быть соединения, предназначенные для проведения испытаний и разбираемые с помощью инструментов.

543.3.4 В случае осуществления мониторинга заземления, означенные устройства, (например, датчики, катушки, трансформаторы тока) не следует включать последовательно в цепь защитных проводников.

543.3.5 Открытые проводящие части аппаратов не должны использоваться в качестве защитных проводников другого оборудования, за исключением указанного 543.2.2.

543.4 PEN, PEL или РЕМ-проводники

Примечание — Поскольку эти проводники выполняют две функции функцию РЕ-проводника и N-, L- или как M- проводника, должны быть рассмотрены все требования применительно к соответствующим функциям.

543.4.1 PEN, PEL или PEM-проводники можно применять только в стационарных установках и с точки зрения механической прочности их сечение должно быть не менее 10 мм2 по Cu или 16 мм2 по Al.

Примечания

1 По причинам электромагнитной совместимости, PEN-проводник не следует применять после точки ввода в установку (см. МЭК 60364-4-44 (пункт 444.4.3)).

2 В соответствии с указаниями [4] не допускается применять PEN, PEL или РЕМ-проводники во взрывоопасных зонах.

543.4.2 Изоляция PEN, PEL или PEM-проводника должна быть рассчитана на напряжение линейных проводников.

Металлические оболочки электропроводок не следует использовать в качестве PEN, PEL или PEM-проводника, за исключением сборных шин, соответствующих требованиям МЭК 60439-2 и шинопроводов, соответствующих требованиям МЭК 61534-1.

Примечание — Вопросы электромагнитной совместимости, возникающие при вводе PEN, PEL или PEM-проводника внутрь оборудования являются прерогативой технического комитета по соответствующему оборудованию.

543.4.3 Если после точки установки функции нейтрального/ средней точки/ линейного и защитного проводников выполняют отдельные проводники, то не допускается присоединять нейтральный/ средней точки/ линейный проводник к заземленной части установки. Однако, можно из PEN, PEL или PEM-проводника сформировать несколько нейтральных/ средней точки/ линейных и защитных проводников.

PEN, PEL или PEM-проводник в этом случае должны присоединять к зажиму или шине, предназначенной для защитного проводника (см. рисунок 54.1а), если нет специального зажима или шины предназначенной для присоединения PEN, PEL или PEM-проводника (примеры даны на рисунках 54.1b и 54.1c).


















Примечание — В системах с безопасным напряжением постоянного тока, например, в телекоммуникационных, нет PEL или PEM-проводника.

543.4.4 Сторонние проводящие части не могут использовать в качестве PEN, PEL или PEM-проводника.

543.5 Совмещенное защитное и функциональное заземление

543.5.1 При применении объединенных заземляющих проводников защитного и функционального заземления, в первую очередь следует выполнять требования к защитным проводникам. Требования, относящиеся к функциональному заземлению выполняют в дополнение, (см. МЭК 60364-4-44 (раздел 444)).

В системах постоянного тока для информационных технологий PEL или PEM-проводник также можно применять, как объединенный для функционального и защитного заземления.

Примечание — Подробную информацию см. МЭК 61140 (пункт 7.5.3.1).

543.6 Токи в защитных заземляющих проводниках

Проводник защитного заземления не следует применять в качестве проводящего пути для тока в нормальных эксплуатационных режимах (например, в соединениях с фильтрами, установленными по соображениям электромагнитной совместимости), см. также МЭК 61140.

Если в нормальном эксплуатационном режиме ток превышает 10 мА, то следует применять усиленный защитный проводник (см. 543.7).

Примечание — Емкостные токи утечки, например, создаваемые кабелями или двигателями, должны быть уменьшены при проектировании установки и оборудования.

543.7 Усиленные защитные проводники при токах утечки превышающих 10 мА

При подключении стационарного оборудования с токами утечки, превышающими 10 мА, к защитным проводникам предъявляют следующие требования:

— если у оборудования есть только одна точка (терминал) для подключения защитного проводника, то его сечение должно быть не менее 10 мм2 по Cu или 16 мм2 по Al по всей длине.

Примечание 1 — PEN, PEL или РЕМ проводник, выбранный в соответствии с требованиями 543.4, должен удовлетворять и этим требованиям;

— если у оборудования есть вторая точка (терминал) для подключения защитного проводника, должен быть проложен второй защитный проводник минимального сечения, требуемого для защиты от косвенного прикасания до точки, где сечение защитного проводника должно быть не менее 10 мм2 по Cu или 16 мм2 по Al.

Примечание 2 — В системе TN-C, где нейтральный проводник объединен с защитным проводником в единый PEN-проводник до зажима оборудования, ток защитного проводника рассматривают как ток нагрузки.

Примечание 3 — Оборудование с большими токами утечки может быть несовместимым с установками, в которых применяют защитные устройства дифференциального тока.

543.8 Размещение защитных проводников

Если для защиты от поражения электрическим током применяют устройство защиты от сверхтока, то защитный проводник должен быть объединен с фазными проводниками или проложен в непосредственной близости.



544 Защитные проводники уравнивания потенциалов

544.1 Защитные проводники уравнивания потенциалов, присоединяемые к главному заземляющему зажиму (шине)

544.1.1 Сечение защитных проводников уравнивания потенциалов, которые присоединяют к главной заземляющей шине (ГЗШ) должно быть не менее половины сечения самого большего защитного проводника установки и не менее:

— 6 мм2 по Cu;

— или 16 мм2 по Al;

— или 50 мм2 по стали.

Сечение защитных проводников уравнивания потенциалов, которые присоединяют к ГЗШ не должно быть больше 25 мм2 Си или эквивалентного для других материалов.

544.2 Защитные проводники уравнивания потенциалов для дополнительного уравнивания

544.2.1 Проводимость проводника уравнивания потенциалов, соединяющего две открытые проводящие части, должна быть не ниже минимальной проводимости защитного проводника из проводников, присоединенных к открытым проводящим частям.

544.2.2 Проводимость проводника уравнивания потенциалов, соединяющего открытую проводящую часть и стороннюю проводящую часть, должна быть не ниже проводимости соответствующего защитного проводника половинного сечения.

544.2.3 Проводник уравнивания потенциалов, соединяющий две сторонние проводящие части, должен соответствовать требованиям 543.1.3.

Заземления переносные

Заземления переносные






Назначение и конструкция

1. Заземления переносные предназначены для защиты работающих на отключенных токоведущих частях электроустановок от ошибочно поданного или наведенного напряжения при отсутствии стационарных заземляющих ножей.

Заземления должны соответствовать требованиям государственного стандарта.

2. Заземления состоят из проводов с зажимами для закрепления их на токоведущих частях и струбцинами для присоединения к заземляющим проводникам. Заземления могут иметь штанговую или бесштанговую конструкцию.

3. Провода заземлений должны быть гибкими, могут быть медными или алюминиевыми, неизолированными или заключенными в прозрачную защитную оболочку.

4. Сечения проводов заземлений должны удовлетворять требованиям термической стойкости при протекании токов трехфазного короткого замыкания, а в электрических сетях с глухозаземленной нейтралью — также при протекании токов однофазного короткого замыкания. Провода заземлений должны иметь сечение не менее 16 мм2 в электроустановках до 1000 В и не менее 25 мм2 в электроустановках выше 1000 В.

6. Конструкция зажимов для присоединения заземления к токоведущим частям должна допускать его наложение, закрепление и снятие с помощью специальной штанги.

Зажим для присоединения к заземляющему проводнику должен быть выполнен в виде струбцины или соответствовать конструкции специального зажима на этом проводнике.

7. Разборные и неразборные контактные соединения заземления должны быть выполнены методом опрессовки, сварки или болтами. Применение пайки для контактных соединений не допускается. Металлические детали зажимов заземления должны выполняться из коррозионностойкого материала или иметь защитное покрытие в соответствии с государственным стандартом.

8. В местах присоединения проводов к зажимам должны быть приняты меры для предотвращения излома жил.

9. Провода переносных заземлений, применяемых для снятия остаточного заряда при проведении испытаний, для заземления испытательной аппаратуры и испытуемого оборудования, должны быть медными сечением не менее 4 мм2, а применяемых для заземления изолированного от опор грозозащитного троса воздушных линий, а также передвижных установок (лабораторий, мастерских и т. п.) и грузоподъемных машин — медными сечением не менее 10 мм2 по условиям механической прочности.

10. На каждом заземлении, кроме перечисленных в п. 9, должны быть обозначены номинальное напряжение электроустановки, сечение проводов и инвентарный номер. Эти данные выбиваются на одном из зажимов или на бирке, закрепленной на заземлении.

Эксплуатационные испытания

11. В процессе эксплуатации механические испытания заземлений не проводят.

12. Электрические испытания изолирующих частей штанг переносных заземлений с металлическими звеньями и изолирующих гибких элементов проводят согласно таблице.

Правила эксплуатации

13. Места для присоединения заземлений должны иметь свободный и безопасный доступ. Переносные заземления для проводов ВЛ могут присоединяться к металлоконструкциям опоры, заземляющему спуску деревянной опоры или к специальному временному заземлителю (штырю, забитому в землю).

14. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

15. В оперативной документации электроустановок должен проводиться учет всех установленных заземлений.

16. В процессе эксплуатации заземления осматривают не реже 1 раза в 3 месяца, а также непосредственно перед применением и после воздействия токов короткого замыкания. При обнаружении механических дефектов контактных соединений, обрыве более 5% проводников, их расплавлении заземления должны быть изъяты из эксплуатации.

Грозозащитный провод: сечение, марка, цвет

Заземление – это соединение непроводящих частей электрооборудования с заземляющим электродом. Это обеспечивает наличие потенциала земли на корпусах электроприборов. Это необходимо для предотвращения поражения электрическим током в результате прикосновения к зданиям и другим конструкционным частям поврежденного оборудования. Подключение к заземляющей шине осуществляется с помощью провода или кабеля. В этой статье мы расскажем, каким должен быть провод для заземления, чтобы вы могли правильно подобрать марку, сечение и другие параметры.

  • Кратко об условиях
  • Сечение провода заземления
  • Марка и требования к проводникам
  • Цвет провода и особенности подключения

Кратко о терминах

Чтобы статья была понятна даже тем, кто далек от электротехники, мы дали пояснение терминов, которые будут в ней использоваться.

Заземлитель является основой системы заземления. Обычно это металлический штырь, вбитый в землю на равном расстоянии друг от друга, образующий фигуру наподобие треугольника.

Шиной заземления или ГЗШ называют металлическую полосу, проложенную по периметру помещения или вблизи защищаемых устройств, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземлителем или жилым проводом называют ту жилу, которая обеспечивает соединение заземлителя с ГЗШ.

Металлическая связь — понятие, характеризующее контакт между металлическими частями корпусов электрооборудования, в том числе дверей электрических щитов или шкафов с их корпусами.

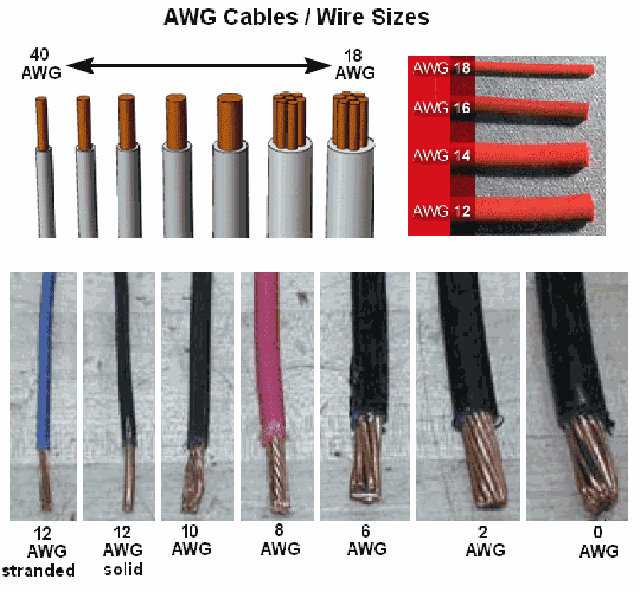

Сечение грозозащитного провода

Для обеспечения надежной защиты от поражения электрическим током и работы устройств защитной коммутации сечение грозозащитного провода выбирают в зависимости от сечения фаз. Это нужно для того, чтобы в случае аварии он выдержал большие токи и не сгорел. Если это произойдет, то защита не сработает, и опасный потенциал окажется на корпусе прибора.

Сечение грозозащитного провода должно быть:

  • При использовании фазы сечением до 16 кв. мм – такого же размера должен быть заземляющий проводник.
  • При площади сечения фаз от 16 до 35 кв. мм, то «суша» должна быть 16 кв. мм
  • С сечением фаз более 35 кв. мм — минимальное сечение грозозащитного провода должно быть не менее половины сечения фазы.

Приведем два примера, чтобы ответить на вопрос, какое сечение должно быть у заземления устройства:

  1. Вы подключаете электроплиту кабелем сечением 4 кв. мм Значит сечение защитного провода должно быть таким же.
  2. К электрошкафу подключается вводной кабель с жилами сечением 50 кв.мм. При этом сечение заземления должно быть не менее 25 кв.м. мм Вы можете сделать больше.

Марка и требования к жилам

Жила заземляющего провода или кабеля может быть как одножильной, так и многожильной — это зависит только от того, где она будет использоваться. Например, для заземления двери в электрощите необходимо обеспечить его подвижность. Жесткий сердечник от постоянного открывания двери и ее изгиба будет ломаться. Поэтому сердечник должен иметь соответствующий класс гибкости, не исключающий открывания, например 3 и выше.

При этом для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не требуется обеспечивать мобильность, так как данный вид электрооборудования монтируется стационарно. Поэтому можно использовать хардкоры.

Заземляющий проводник может быть:

  • изолированным;
  • неизолированный;
  • — часть кабеля;
  • — отдельный сплошной провод;
  • алюминий

  • ;
  • медь.

Возникает вопрос: так какой провод использовать для заземления?

В магазинах продается Кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это необходимо для сборки определенных схем включения приборов и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трехжильные кабели, например ВВГ 3х2,5. А для подключения трехфазного оборудования к сети и заземления предназначены четырехжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющая жила обычно имеет меньшее сечение, чем у фазных жил. Вот некоторые примеры.

Кабели:

  • ВВГ — подходит для использования внутри помещений. Для прокладки на улице его необходимо поместить в гофру или трубы. Выпускается с разным количеством жил; на сайте есть более подробный обзор этого кабеля. Для использования в горячих помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарной прокладки.
  • NYM — Зарубежная марка по характеристикам аналогична ВВГ. Жесткий.
  • ВББШВ — Подходит для наружных работ и рытья траншей, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВА — Хорошо подходит для подключения электроинструмента и удлинителей, т.к. состоит из многопроволочных гибких жил. Выпускается в двух- и трехжильном исполнении.
  • ШВП — аналогичен предыдущему, только он не круглый, а плоский.
  • ЭСУЙ — провод медный мягкий одножильный.

Для подключения грозозащитного провода к сантехнике и прочему в бане можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв указывает на класс гибкости, где ПВ-1 жесткая жила, а многопроволочная гибкая жила ПВ-4 или ПВ-6.

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленую полосатую окраску. Это позволяет точно (при правильности монтажа) определить назначение проводов при ремонте электропроводки. Фазный проводник может быть коричневого или другого цвета, а нулевой почти всегда синий. В цепях постоянного тока часто отмечают красный плюс и черный минус. Подробнее этот вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам попался кабель с цветовой маркировкой, не соответствующей ГОСТам, вы можете пометить землю, фазу и ноль изолентой или термоусадочной трубкой. Кроме цветовой маркировки есть еще буква или цифра:

  • L — Линия или фаза.
  • N — Нейтраль или нейтраль, ноль.
  • PEN или PE — защитный проводник или заземление.

Для подключения в вводно-распределительном щите (и других местах) часто используют заземление и нулевые шины. Это рейка с набором отверстий и винтовых зажимов, куда соединяются провода. Для соединения грозозащитного провода с многопроволочной жилой необходимо облудить или обжать штыревой наконечник НШВИ и тому подобное. Это правило распространяется и на присоединение к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

Для подключения провода к шине заземления необходимо использовать круглые наконечники НКИ, НВИ или другие типы кабельных наконечников с наконечниками в виде кольца.

Может потребоваться при заземлении от шлейфа к экрану. Обычно они бывают двух видов:

  • Обжим. Для фиксации на кабеле их обжимают специальным инструментом. Не стоит делать это пассатижами, так как надежного обжима вы не добьетесь. Наилучшее сжатие обеспечивают пресс-клещи (другое название — кримпер) с шестигранными (гексагональными) зажимами.
  • Со стопорными винтами — чтобы затянуть их, просто затяните винт, пока его головка не сломается.

Вот и все, что мы хотели вам рассказать в этой статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем посмотреть полезное видео по теме:

Материалы по теме:

  • Как сделать заземление в доме
  • Что такое заземление
  • Медная проволока и кабель марки

Опубликовано:

Обновлено: 16.09.2019

9 комментариев

[Решено] Площадь поперечного сечения проводника силовой проводки шо

Этот вопрос ранее задавался в

UPPCL JE Electrical 7 сентября 2021 г. Официальный документ (Shift 2)

Посмотреть все документы UPPCL JE >

  1. 1.50 мм 2 , 2,50 мм 2
  2. 1,0 мм2, 1,50 мм2
  3. 1,0 мм2, 1,0 мм2
  4. 2,50 мм2, 1,50 мм2

Вариант 1: 1,50 мм 2

, 2,505,

, 1: 1,50 мм 2

, 2,501,

9000 2 9000

7, 2,506,

. 2,50 мм 2

.

Бесплатный пробный тест Уттар-Прадеш (История)

82,2 тыс. пользователей

10 вопросов

10 баллов

7 минут

Индийские правила электроснабжения в отношении внутренней проводки:

  • Минимальный размер проводника, используемого в домашней проводке, не должен быть меньше 1/1,12 мм2 для меди или 1/1,40 мм (1,5 мм) для алюминиевого провода.
  • Высота установки щита учета, главного распределительного щита 1,5 метра от уровня земли. Обсадная труба будет проложена на высоте 3,0 метра от уровня земли.
  • Световые кронштейны должны быть закреплены на высоте от 2 до 2,5 метров от уровня земли.
  • Максимальное количество точек в подсхеме 10.
  • Максимальная нагрузка в подцепи 800 Вт.



И.Е. Правила относительно силовой проводки:

  1. В силовой подцепи нагрузка обычно ограничивается до 3000 Вт, а количество розеток до двух в каждой подцепи.
  2. Все оборудование, используемое в силовой проводке, должно иметь железную конструкцию, а проводка должна быть бронированным кабелем или кабелепроводом.
  3. Длина гибкого трубопровода, используемого для соединения клеммных коробок двигателей с пускателями, выключателями и двигателями, не должна превышать 1,25 метра.
  4. Каждый двигатель, независимо от его размера, должен быть снабжен предохранителем, расположенным рядом с ним.
  5. Минимальная площадь поперечного сечения проводника, который можно использовать для силовой проводки, составляет 1,25 мм2 для кабелей с медными жилами и 1,50 мм2 для кабелей с алюминиевыми жилами (см. рекомендации ISI). Следовательно, кабели ВИР или ПВХ размером менее 3/0,9Медь 15 мм или алюминий 1/1,80 мм нельзя использовать для проводки двигателя.
  6. Для двигателей мощностью менее 15 л.с., которые имеют очень большой пусковой ток, предохранитель должен иметь номинальный ток для безопасной передачи пускового тока двигателя, а номинальный ток кабеля должен составлять не менее половины номинального тока предохранителя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
