Дренаж участка: виды, схемы, системы устройства
Владельцам загородных домов, расположенных на земельных участках с глинистым или болотистым грунтом, обязательно нужно обустроить дренажную систему. Она поможет избежать заболоченности почвы, а также увеличить урожайность на участке. Рассказываем о видах и схемах дренажных систем, позволяющих уберечь фундамент дома от разрушения, а растения от вымокания.
Виды дренажа
Существует несколько видов дренажных систем, однако условно их можно разделить на две большие группы: открытые и закрытые. Рассмотрим особенности каждой из них.
Открытые системы дренажа самые простые и, как правило, представляют собой канавы глубиной 50–70 см, шириной 50 см. Они уводят воду к водосборнику, расположенному в нижней точке участка, или в придорожную канаву.
При рытье канав необходимо соблюдать уклон, чтобы обеспечить сток воды. Готовые стоки лучше накрыть специальными решетками, т. к. открытые канавы могут представлять опасность для детей и домашних животных. Вместо решеток стоки можно заполнить крупным щебнем или камнями.
Открытая дренажная система не требует проведения масштабных земляных работ

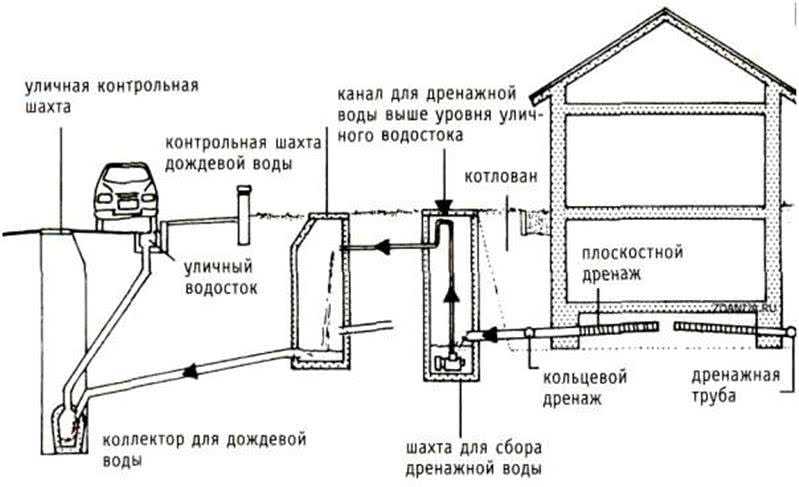

Закрытые дренажные системы делят на местные и общие. Общие — подразумевают обустройство дренажной системы на всем участке. Местные системы строят, когда необходимо защитить от воды фундамент здания или дорогу.
Местные системы бывают трех видов:
- пристенные — устанавливаются на поверхности, по периметру построек в глинистых грунтах;
- пластовые — закладываются в грунте под зданием;
- кольцевые — устанавливаются ниже фундамента по периметру построек в песчаных грунтах.
Все элементы дренажной конструкции закрытого типа расположены под землей
От правильного расположения дренажных труб под землей зависит функциональность системы, поэтому перед обустройством дренажа закрытого типа нужно составить инженерный проект.
В зависимости от расположения дренажных труб системы делят на:
- горизонтальные – используются в большинстве случаев;
- вертикальные. Для вертикальной системы потребуется насос. Это сложная и дорогая конструкция, поэтому при благоустройстве небольших земельных участков применяется редко.
- комбинированные. Их целесообразно использовать в тех случах, когда только горизонтальный или только вертикальный дренаж не могут эффективно выводить воду с участка.
Схемы дренажных систем
Расскажем о самых простых, но в то же время очень эффективных схемах дренажа, которые помогут избавиться от лишней воды на участке.
Пристенный дренаж — это одна из самых распространенных схем. Такая система станет эффективной защитой подвальных и полуподвальных помещений.
Пристенный дренаж поможет избежать отсыревания внутренней отделки и убережет от разрушения стены
Для тех, кто привык экономно расходовать природные ресурсы или когда невозможно отводить воду в почву, подойдет схема устройства накопительного дренажного колодца. Это резервуар из пластика, кирпича или бетона, который устанавливают в самой нижней точке участка.
К колодцу ведут трубопроводы и траншеи со всей территории участка
Система устройства точечного дренажа предназначена для сбора и отвода воды с определенного места. Эта схема может быть как основной, так и дополнительной. Чаще всего такую систему устраивают под водостоками с крыши, перед дверьми и гаражными воротами, а также в местах, где расположены краны для полива участка.
Основной элемент системы точечного дренажа — дождевик
Для удаления воды с большой площади лучше использовать линейную схему дренажа. Система состоит из лотков и каналов, которые могут быть изготовлены из ПВХ, полипропилена или бетона. Лотки и каналы снабжены пескоуловителями и решетками, выполняющими защитную или декоративную функции.
Основные элементы линейного дренажа
Компания «Такси Песок» занимается продажей строительных материалов и доставляет их на объекты в Москве и Подмосковье. У нас вы можете заказать песок, щебень, различные виды грунта, а также бетон. Уточнить любую информацию можно у менеджера по телефону.
Дренаж на участке своими руками: инструкция + схемы
Участок
Привет всем! В этой статье речь пойдет о том, как избавиться от застоя воды на участке после дождей и паводка. Эффективную систему поверхностного дренажа можно спроектировать и выполнить своими силами, в отличие от глубинной дренажной системы, отводящей грунтовые воды – ее разработкой должны заниматься специалисты.
Материалы и инструменты
Прокладка дренажной системы требует, в первую очередь, разметки участка и проведения земляных работ. Для этих целей нам потребуется:
- Рулетка, строительный уровень, шнур и колышки;
- Лопата, лом и мотыга для рыхления каменистого грунта;
- тачка для вывоза вынутого грунта;
- Геотекстиль, щебень и песок.
Проектирование системы
Обустройство дренажной системы требуется по ряду причин:
- излишек воды на участке грозит подтоплением построек с постепенным разрушением фундаментной части;
- застой воды негативно влияет на рост и развитие посадок;
- при неконтролируемом стоке, паводковые воды постепенно уносят плодородный слой почвы.
При составлении схемы дренажной системы в первую очередь необходимо определиться, где будет расположено место слива. Это может быть ливневая канализация на улице, ближайший водоем или овраг. Чтобы определить, где расположена нижняя точка рельефа, попробуйте провести наблюдения непосредственно на местности, дождавшись сильного дождя, либо воспользуйтесь нивелиром.
Главная магистраль простой дренажной системы должна вести к нижней точке рельефа и заканчиваться водоприемником за пределами участка. К главной магистрали подводятся дренажные канавы, проходящие через места, наиболее подверженные затоплению и застою влаги. Канава может проходить и по периметру участка.
Основание дренажных канав и главной траншеи должны располагаться под углом, чтобы обеспечить свободный сток воды и достаточную проходимость системы. Обычно наклон составляет 2-3 см на метр канавы. Чтобы проверить угол наклона готовой траншеи, в их верхней части между двумя точками измерения следует натянуть шпагат и проверить уровнем его горизонтальность. Затем измеряется расстояние между шпагатом и дном траншеи, что позволяет определить перепад высот между началом и концом канавы.
Схема системы линейного дренажа обычно предусматривает отвод излишков воды от фундамента дома и других построек, дорожек, въездной площадки, посадок культурных растений, чувствительных к избытку влаги.
Основные работы
Строительство линейного дренажа проводится в несколько этапов:
- выполняется разметка участка согласно схеме – чтобы канавы были ровными, в качестве ориентиров рекомендуется натянуть шнуры, используя вбитые в землю колышки:
- проводятся земляные работы – роются канавы и траншея-коллектор, рассчитывается и проверяется угол их наклона;
- выполняется обустройство канав и траншей;
- обустраивается слив в водоприемник.
Вода должна свободно стекать в открытые дренажные канавы, поэтому их стенки должны быть расположены под углом в 30 градусов.
Но если канавы оставить, как есть, т. е. не засыпать и не прикрыть их чем-нибудь, то такая система вряд ли прибавит красоты вашему участку.
Чтобы избежать данных проблем, можно установить специальные лотки с верхними решетками для ливневой канализации, выполненные из пластика, бетона либо полимербетона, но это потребует серьезных финансовых вложений. Есть и более доступные варианты с использованием подручных материалов.
Дно дренажных канав можно закрыть геотекстилем, а затем засыпать их щебнем. Данная технология имеет существенный недостаток – если система не справляется с потоками воды, ее невозможно исправить без проведения трудоемких земляных работ.
В качестве заполнения канав, удерживающего грунт стенок, успешно используются связки прутьев толщиной около 10 мм с последующей засыпкой канав песком. Этот традиционный метод итальянских крестьян прошлых веков актуален и сегодня – дренажная система такой конструкции способна прослужить около 15 лет и ее ремонт значительно проще предыдущего варианта.
Дно и стенки канав можно сформировать из обрезков автомобильных покрышек подходящего размера. Этот материал отличается доступностью и долговечностью, он полностью безопасен.
Более эффективный вариант – прокладка перфорированных труб по дну канав и траншей. В полимерных трубах делаются отверстия, через которые излишки влаги попадают в сточную систему. Чтобы вместе с водой в трубы не проникала земля, их необходимо обернуть геотекстилем, который свободно пропускает и хорошо фильтрует воду.
Оставшееся пространство в траншее я рекомендую засыпать крупным щебнем, осколками битого кирпича или другим строительным мусором. Засыпку верхней части можно выполнить мелкой щебенкой, чтобы канавы выглядели эстетично. Важно, чтобы засыпка не препятствовала стеканию лишней влаги с поверхности в дренажную систему.
Чтобы система дренажа на участке эффективно функционировала, слив в водоприемник должен находиться в самой нижней точке главной траншеи-коллектора. Следует хорошо закрепить стенки в том месте или проложить трубу достаточного диаметра, чтобы не произошло обрушения грунта и закупорки стока.
Заключение
Разрабатывая проект системы дренажа участка желательно сразу определиться с материалами для ее обустройства. Использование подручных средств дает возможность обойтись без лишних финансовых затрат, но при этом заметно возрастает трудоемкость работ.
Видео по теме:
Что такое план дренажа?
Есть одна вещь, с которой одинаково знакомы все строители домов на Тихоокеанском Северо-Западе: ДОЖДЬ! Когда идет дождь, вода стекает с крыши в желоба, водосточные трубы и на землю. Но тогда куда это девается?
Здесь на помощь приходит план дренажа. План дренажа – это предлагаемый метод удержания дождевой воды на вашем участке, чтобы она не скапливалась на вашем фундаменте и не попадала на территорию соседей, что может даже вызвать наводнение. Во многих округах требуются планы дренажа, чтобы контролировать любое увеличение количества дождевой воды, стекающей с каждого участка собственности в результате развития этой собственности.
Зачем нужен дренаж?
Почти любое освоение земли, связанное со строительством дома из палочек, увеличивает количество осадков, которые могут стекать после сильного ливня. Например, когда экскаватор выравнивает участок, в процессе выравнивания он устраняет естественные карманы и углубления в почве, которые удерживают воду до тех пор, пока она не впитается в почву, и, таким образом, вместо того, чтобы впитываться в почву, вода будет естественным образом стекать. . Удаление деревьев и кустарников снижает количество воды, поглощаемой корнями, и последующее испарение через листья растений. Покрытие земли домом, подъездными путями и другими непроницаемыми покрытиями (определение: «непроницаемый для воды») препятствует тому, чтобы нижележащая почва принимала поверхностные воды. В то время как голая земля может легко впитывать почву, газон из травы может сделать ее менее впитывающей. Грузовики, едущие по земле во время и после строительства, уплотняют поверхность. Эти и другие факторы могут в совокупности снижать способность естественной почвы поглощать осадки и заставлять воду «стоять» или «скатываться». Если объединение продолжается достаточно долго, оно может в конечном итоге распространиться на подполье или на собственность вашего соседа. Чтобы избежать этого, требуется план дренажа, чтобы показать, что это было решено.
Это в ваших интересах. Одним из самых дорогих страховых требований домовладельцев является иск о возмещении ущерба от воды. Некоторые страховщики фактически отменят или повысят ваши страховые взносы только с одним требованием о возмещении ущерба от воды, в то время как они могут допустить два или три требования другого типа. Причина в том, что ремонт после повреждения водой стоит дорого, и часто ущерб распространяется на области, которые могут аукнуться вам и страховой компании позже. Кроме того, если сток с вашего участка нанесет ущерб дому ваших соседей (что может случиться), это может привести к тому, что вы будете привлечены к ответственности. Таким образом, наличие плана управления дренажем, подготовленного лицензированным специалистом, является для вас защитой.
В большинстве случаев такой план потребуется, прежде чем строительный отдел выдаст вам разрешение на строительство. У True Built Home есть список субподрядчиков, которые могут помочь вам в подготовке плана дренажа и плана участка.
Стандартный метод контроля стока ливневых вод с крыши состоит в том, чтобы направить воду в водосточные желоба, а затем в сухой колодец. Критерием для этого является то, что область на вашей собственности должна быть доступна для сухого колодца, который не конфликтует с каким-либо септическим дренажным полем, фундаментом конструкции или общественными колодцами.
Почва должна быть достаточно проницаемой («способной пропускать или пропитывать, особенно жидкости»). Если ваша почва такова, что вы можете использовать обычную септическую систему или систему удаления сточных вод под давлением (из-за чрезмерно пористых почв), почва обычно считается достаточно проницаемой. Если вы соответствуете критериям этого метода, на плане вашего участка должно быть четко указано направление течения воды. Обычно этого достаточно в качестве плана дренажа. Стандартный метод можно использовать, если выполняются следующие критерии:
Альтернативные методы
Если предлагаемая вами застройка не соответствует вышеуказанным критериям (например, грунты недостаточно проницаемы) или если вы предпочитаете не использовать сухие колодцы, вы можете предложить альтернативный план дренажа. Альтернативы могут включать (но не ограничиваться) следующее:
- Пруды для содержания под стражей
- Подземные резервуары для хранения
- Инфильтрационные траншеи Удерживающие бермы
Сертификационное письмо от лицензированного инженера-строителя, в котором указано, что проницаемость почвы и топография участка предотвратят любое увеличение ливневых стоков. Чтобы использовать альтернативный метод, предлагаемая разработка должна быть оценена с точки зрения ее влияния на сток ливневых вод. Дренажная система должна быть проверена строительным отделом до того, как здание будет сертифицировано для использования.
Заявление об отказе от ответственности
Эта статья представляет собой общую информацию о дренаже участка и никоим образом не отражает инструкции или фактический план дренажа. Вы несете ответственность за ущерб, причиненный ливневыми стоками в связи с вашей застройкой.
Дренажная схема Определение | Law Insider
означает одну или несколько искусственных канав, дренажных канав или аналогичных устройств, которые собирают поверхностные стоки или грунтовые воды и направляют их к месту сброса.
означает перемещение воды к месту сброса либо за счет естественных характеристик поверхности земли, либо за счет искусственных средств;
означает географический район, в пределах которого ливневые воды, отложения или растворенные материалы стекают в конкретный принимающий водоем или в определенную точку вдоль принимающего водоема.
означает любой дренаж, а также любую воду, откачиваемую или откачиваемую сифоном из зоны активной добычи или зоны после добычи. Аббревиатура «мл/л» означает миллилитры на литр.
означает объекты, находящиеся в государственной собственности, по которым осуществляется сбор и/или отвод ливневых вод, включая, помимо прочего, любые дороги с дренажными системами, муниципальные улицы, водосточные желоба, бордюры, водоприемники, ливневые стоки, насосные сооружения, водохранилища и водохранилища. бассейны, естественные и искусственные или измененные дренажные каналы, резервуары и другие дренажные сооружения.
означает любой тип улучшенного покрытия, находящегося в пределах полосы отвода и вымощенного или иным образом построенного из битума, бетона, заполнителя или гравия.
означает путь, образующий или входящий в состав шоссе, являющийся путем (кроме велосипедной дорожки), по которому общественность имеет право проезда транспортных средств;
означает строительство или реконструкцию дренажной системы, либо изменение или дополнение дренажной системы, либо любые работы, выполняемые в связи с дренажной системой, но не включает любые работы, выполняемые исключительно в целях ремонта или технического обслуживания;
означает набор чертежей и других документов, которые содержат всю информацию и спецификации для программ, дренажных систем, конструкций, BMP, концепций и методов, предназначенных для поддержания или восстановления качества и количества ливневых стоков до уровня, предшествующего разработке.
означает поток воды на поверхности земли или в ливневой канализации, образующийся в результате атмосферных осадков.
означает комнату, в которой есть водопроводный кран, умывальник и душ, или ванна, или поддон для ванны, и может быть с туалетом или без него.
означает любые растительные или растительные отходы, кроме мусора. Этот термин включает деревья, обрезки деревьев, ветки, пни, кусты, сорняки, листья, траву, кустарники и обрезки двора.
означает дорогу, по которой существует право проезда только для пешеходов, не являющаяся пешеходной дорожкой;
означает воду, образующуюся в результате осадков (включая дождь и снег), которая стекает с поверхности земли, передается в недра или улавливается отдельной ливневой канализацией или другими канализационными или дренажными сооружениями, или транспортируется снегоуборочной техникой.
означает находящуюся под общественным контролем инфраструктуру следующих видов:
«Обочина» означает ту часть полосы отвода, которая примыкает к проезжей части с твердым покрытием или проезжей части, включая конец проезжей части, бордюра или аллеи. Контейнеры будут размещены как можно ближе к проезжей части, не мешая и не подвергая опасности движение транспортных средств или пешеходов.
означает искусственные и природные объекты, которые функционируют вместе как система для сбора, транспортировки, направления, удержания, подавления, удержания, задержания, инфильтрации, отвода, очистки или фильтрации ливневых вод. «Система ливневой канализации» включает в себя как государственные, так и частные функции.
означает воду, пригодную для питья населению.
означает территорию в восприятии людей, характер которой является результатом действия и взаимодействия природных и/или человеческих факторов.
означает географический район, для которого агентство по планированию управления ливневыми стоками уполномочено готовить планы управления ливневыми стоками, или определенную часть этого района, указанную в плане управления ливневыми стоками, подготовленном этим агентством.
означает деревья, кустарники, саженцы и другую растительность, включая ветки или побеги любой растительности.
означает систему управления поверхностными водами, которая спроектирована и построена или внедрена для контроля сбросов, которые необходимы в связи с ливнями, включая методы сбора, транспортировки, хранения, поглощения, ингибирования, обработки, использования или повторного использования воды для предотвращения или уменьшить наводнения, чрезмерный дренаж, ухудшение состояния окружающей среды и загрязнение воды или иным образом повлиять на количество и качество сбросов из системы. [Разделы 373.403(10) и 403.031(16) Федерального закона]
означает продукт, предназначенный для очистки плитки или поверхностей в ванных комнатах. «Очиститель для ванных комнат и плитки» не включает продукты, специально предназначенные для очистки унитазов или бачков унитазов.
означает физическое лицо, корпорацию или другое юридическое лицо, имеющее право отводить воду из Медвежьей реки для полезного использования;
услуга означает любые соединения с отдельным счетчиком для полива растительности без сброса в канализационную систему.
