Схема дренажа и ливнёвки

Категория:Ландшафтное проектирование

Опубликовано: 08 ноября 2018

Поделиться:

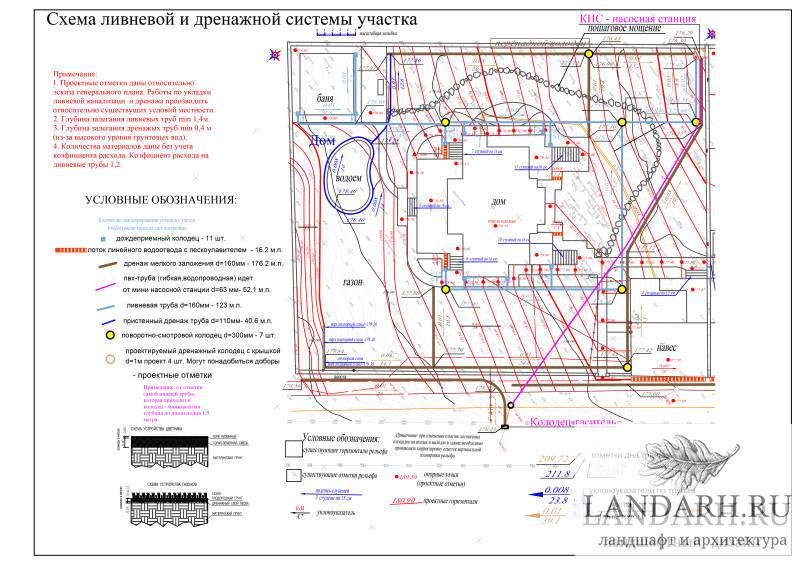

Схема системы дренажа и ливневой канализации

Отвод лишних вод с участка очень важен, лишняя вода способна создать большие проблемы владельцам садов и парков. Потому действительно важно правильно спроектировать дренажную систему и систему сброса ливневых вод. Проект дренажа и ливневки включает в себя все подробности, касающиеся указанных систем: направление уклонов, план трасс, учитывает глубину залегания дрен и коллектора. Чертеж выполняется со всеми с привязками и глубинами, с учетом всех спадов и подъемов грунтовых вод, глубины естественного водоупорного слоя и водоносных горизонтов почвы.
