Схема электромеханический замок: Подключение электромеханического замка к видеодомофону

Схема Подключения Электромеханического Замка — tokzamer.ru

Электромеханический замок не откроется при отключении электроэнергии и в этом его преимущество.

Что необходимо для установки электромеханического замка

Особенности электрозамков

Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер.

Четыре из них отвечают за связь с домофоном, а два управляют замком. На деревянном полотне шлюз выполняется перьевым сверлом, на металлическом — путем высверливания дырок малого диаметра по периметру.

В случае его нестабильного функционирования и периодическом заклинивании стоит демонтировать оборудование и выполнить установку заново, строго соблюдая все требования производителя. Для того чтобы открыть дверь требуется нажать на кнопку абонентского блока.

С помощью дрели подготавливаем каналы для саморезов. Если вы решили использовать домофон и электромеханический замок в собственном доме, то можете использовать систему, в которую входит 2 и более панелей, позволяющих управлять одновременно с различных комнат. Разные производители используют разные цвета для обозначения соединительных кабелей, поэтому важно найти в инструкции назначение каждого провода конкретной модели замка. Так как ригель сопряжён с червячной передачей, он жёстко фиксируется, и открыть снаружи такой замок, по сути, невозможно.

Для надежности контактного соединения жилы можно опрессовать наконечниками. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

На калитке Комплектация Зачастую замок с электроприводом продается одновременно с видеодомофоном. Так выглядит кабель, проложенный по дверному полотну Монтаж всех компонентов схемы подключения замка.

Выполнив установочные работы не пожалейте времени на тестирование замка. Электромеханические замки для видеодомофонов бывают двух типов: накладные и врезные. Для этого используется обычная дверь с накладками или специальное оборудование. В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания.

Выбор замка на калитку и комплектация устройства

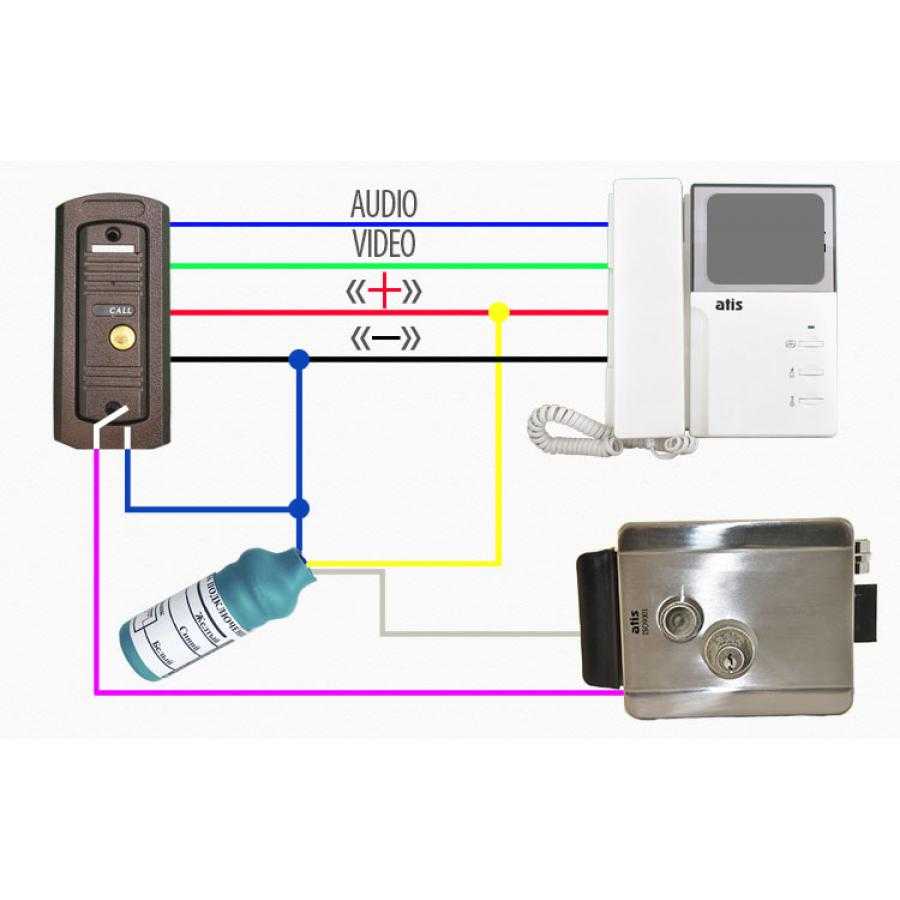

Смотрим видео, совместная работа замка и домофона: Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.

В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Перепроверяйте замеры, чтобы не испортить дверь. Модель LC72 может работать в нескольких режимах выдвижения засова: днем длина может составлять 11 мм, чтобы отпирание происходило быстрее; ночью —

Данный тип замков высоконадежен, так как эти особенности конструкции исключают отжатие ригеля каким-либо способом. Если вы не имели опыта монтажа и подключения электрооборудования, то лучше обратиться за помощью к специалисту. Затем с помощью доводчика дверь снова закрывается и блокируется.

В первом случае напряжение питания отключается, для чего используются нормально замкнутые контакты реле, а для срабатывания электромеханического замка, питание требуется подать на обмотку электромагнита или электромотор, и для этого используются нормально разомкнутые контакты. Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер. Часто в комплекте с кронштейном идет специальный уголок.

Рекомендуем: Рд объемы и нормы испытаний

Если оно менее 30 м, то подходит выше указанный материал. Исполнена в виде накладного решения, может быть установлена на двери и калитки.

Подключать контакты следует внимательно, ошибки при подключении, например, подсоединение провода питание к видеовыходу панели вызова может испортить устройство. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Соответственно теряется звук, появляются помехи на видео. Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Считывающее устройство желательно разместить как можно ближе к замку, а кнопку выхода — на дверной коробке.

Процесс подключения закрепляется тестовой проверкой. Так как же подключить электромеханический замок, используемый в видеодомофонных системах? Особенно актуально это для электромеханических замков на калитке.

Подключение электромагнитного замка 👉 схемы работы устройства – Первый дверной

Одним из самых надежных запирающих механизмов можно смело назвать электромагнитный дверной замок. Ключ к такому засову подобрать невозможно. От стандартных дверных запорных устройств он отличается своей долговечностью, компактностью, установкой и простотой эксплуатации. Для открытия нет необходимости делать отверстие под ключ. Принцип работы магнитного замка на дверь основывается на возникновении электромагнитного поля, благодаря которому плотно соединяются металлические пластины. Для открытия двери необходимо на специальный датчик отправить сигнал и цепь разомкнется.

Внешний вид устройства

Комплектация электромагнитного замка

Для самостоятельной установки такого элемента следует заранее приобрести дополнительные элементы, благодаря которым работа устройства будет осуществляться правильно.

Комплект состоит из:

• самого механизма, укомплектованного ответной стальной планкой и соединительными проводами для подключения электропитания;
• контроллер – посредством его осуществляется контроль за устройством. Подключение дополнительных устройств производится через него. Для разных моделей механизмов контроллер подбирается отдельно.
• датчика считывания сигнала. Дверь открывается как посредством ввода цифрового кода, так и при помощи электронного ключа, который может выглядеть как брелок или кредитная карта. В зависимости от применяемого способа отпирания устанавливается конкретная кодовая панель.
• комплект ключей. Он состоит из шести позиций, но добавляется еще один – основной ключ. Благодаря ему перепрограммируют остальные ключи в комплекте. Встречаются модели, укомплектованные только тремя ключами.
• кнопки для открытия двери изнутри без применения ключей. Устанавливаются с внутренней стороны помещения непосредственно возле двери.
• блок питания с аварийным аккумулятором. Работает электромагнитный замок от сети 220 вольт. Но поскольку бывают случаи отключения электроэнергии, то, чтобы обезопасить жилище, необходим дополнительный аккумулятор. Его устанавливают внутри помещения, и при отключении электроэнергии он автоматически подает питание на устройство.
• подключается электромагнитный замок и вспомогательные элементы к сети электрическими проводами по схемам соединения;
• в дополнение к основному набору добавляют автодоводчики на дверь. Они позволят продлить срок службы механизма и уменьшат износ элементов устройства.

Основная комплектация

Принцип работы замка

У большинства пользователей возникает вопрос – как осуществляется установка и работа электромагнитного замка? Внутри расположена намотанная на сердечник катушка. Остальное место заполнено компаундом.

В зависимости от напряжения меняется сила притягивания в электромагнитном замке. Чем оно выше, тем сильнее прижаты пластины. Но не стоит давать чрезмерное напряжение на замок, это может привести к перегреву катушки. Для предотвращения подобного явления необходимо установить трансформатор тока.

В некоторых отдельных случаях такие устройства возможно отремонтировать, но все зависит от степени повреждения. Поскольку замок внутри полый, то извлечь катушку труда не составит. Нагреваться устройство может по нескольким причинам. Во-первых, из-за перемагничивания металлических элементов, а, во-вторых, из-за вихревых токов.

Чтобы устранить подобные проблемы, на электромагнитный засов проводят установку лаковой изоляции. В результате этого токи возникать не будут, а сталь будет намагничиваться не так сильно. Но все равно установка лаковой изоляции не обеспечит полного устранения эффекта нагрева, поэтому в дополнение к ней во внутрь параллельно катушке подключают емкостной конденсатор. При подносе ключа к панели происходит изменение направления поля, и токи затухают. Напряженность в электромагнитном замке сразу снижается и происходит открытие двери.

Установка электромагнитного замка

В зависимости от модели запирающего устройства существуют сдвиговые и удерживающие замки. В первом случае устройство врезают в дверное полотно, поскольку принцип работы основан на фиксации язычка замка магнитом. А во втором этого делать не надо. Здесь магнит удерживает открываемые створки. В этом случае по периметру дверного проема устанавливают эти магнитные элементы.

Схема расположения оборудования электромагнитного замка

Прежде чем начинать установку электромагнитного замка, делают схему разметки в месте ведения монтажа.

Основная задача — измерить расстояние от дверных петель. Для определения места нахождения ответной пластины на дверном косяке прикладывают основной элемент замка к створке двери. После этого размечается трафарет пластины и крепежных деталей.

После того, как разметки выполнены, делается отверстие в створке двери. Для деревянных изделий это легко осуществляется молотком и стамеской. А для металлических дверей это делается еще на этапе изготовления створки. Если же этого не произошло, то для вырезания места под электромагнитный замок придется разбирать часть дверной обшивки.

Подключение электромагнитного устройства

При самостоятельной установке запорного устройства многие задают вопрос – как подключить электромагнитный замок? Чтобы правильно осуществить данную процедуру, необходим хоть небольшой опыт работы с электричеством, знание принципа работы магнитного ключа и инструкция по подключению конкретной модели замка.

[adinserter block=»1″]

Общая схема соединения

Схема подключения электромагнитного устройства имеет разные варианты. Все зависит от места установки, количества подключаемых элементов, на сколько квартир работает контроллер.

Контроллер – основной рабочий элемент электромагнитного механизма. Через него соединяются элементы запорного устройства и подача сигнала от воздействия ключа. Для подключения контроллера должен использоваться двухжильный провод с минимальным сечением 0,5 мм. Соединительные провода контроллера располагают в кабель-каналах, гофрированных шлангах или замуровывают в стену помещения.

В некоторых случаях владельцы устанавливают на дверь домофон. Для этого контроллер оснащается входом отпирания запорного элемента путем нажатия одной кнопки. В этом случае электромагнитный механизм имеет обозначение на схеме согласно подключению с домофоном и контроллером. Замок будет часто эксплуатироваться в темное время суток или в темноте, поэтому ему необходимо обозначаться на фоне стены. В этом случае желательно, чтобы на контроллере имелась клемма питания светодиодной подсветки, вмонтированной во фронтальную панель. Это позволит воспользоваться магнитным ключом, не отыскивая считываемое устройство.

[adinserter block=»2″]

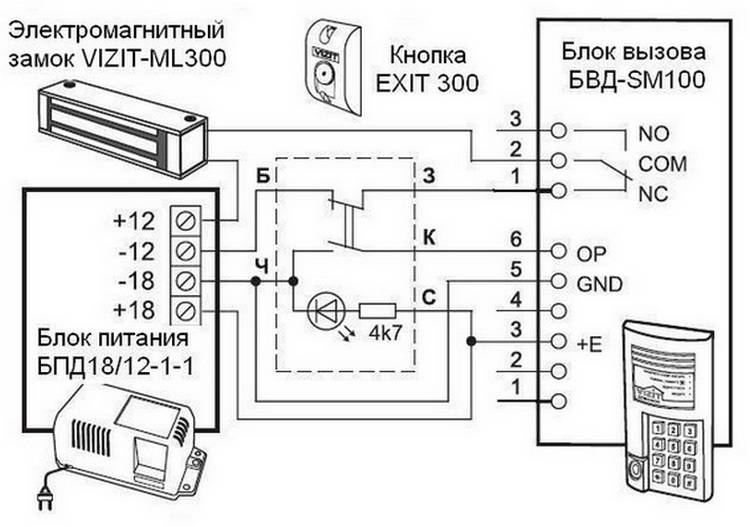

Электрическая схема подключения контроллера

Часто схема подключения магнитного замка включает в себя шунтирующий диод. Многие не понимают, для чего нужно его подключение. На самом деле, если шунтировать схему, то продлевается срок службы вызывной панели, ключи и контроллер будут работать без перебоев, не понадобится часто перепрограммировать ключи.

Схема применения шунтирующего диодного ключа

Управление электромагнитным замком двери

Процесс контроля и управления осуществляется через контроллер, который выполняет ряд функций:

• подача электропитания для запирания двери;
• передача сигнала с целью открытия устройства посредством ключа;
• кодирование и перекодирование ключей.

Прежде, чем пользоваться комплектами ключей после установки, их необходимо запрограммировать. Это осуществляется при первом подключении замка. Основной ключ из комплекта подносится к контроллеру, через который происходит управление механизмом. После этого контроллер переводится при помощи джампера в режим записи.

Когда с основного ключа информация записана, подносят к считывателю ключи из комплекта для дальнейшего программирования. Когда со всеми ключами процедуры выполнены, контроллер переключают в режим работы. В основном, ключи для таких изделий имеют форму брелока. Также встречаются в виде магнитных карт или таблеток для домофона. Но такие ключи крайне редко используют.

Проголосовали более 291 раза, средняя оценка 5

Электрический ригельный замок, серия электрических замков FCARD Premium

Назад

Делиться

Дом
Продукты Центр продуктов Другие

FCL-500 Одинарный замок с магнитной индукцией с электрическим болтом

Замок с электрическим болтом использует язычок замка из нержавеющей стали и рабочее напряжение DC12V. Он имеет функцию задержки и подходит для нескольких случаев.

Электрический ригельный замок, эта серия изготовлена ​​из нержавеющей стали, материал язычка замка, что делает самый большой электрический врезной замок, выдерживает удар от 800 до 2000 кг и не повреждается, используется рабочее напряжение постоянного тока 12 В, энергопотребление составляет 100 мА.

Связанная загрузка

Внедрение продукции

FCL-500 Электрический ригельный замок

Электрический ригельный замок «FCARD ELECTRINIC» для системы контроля доступа общественной безопасности с высококачественными электрическими замками, этот тип электрического ригельного замка изготовлен из материала из нержавеющей стали. язычка замка, что делает самый большой электрический врезной замок, выдерживает удар от 800 кг до 2000 кг и не повреждается, использует рабочее напряжение DC12V, потребляемая мощность составляет 100 мА (пусковой момент 900 мА).

Замок с электрическим болтом совместим с контролем доступа, домофоном, системой дистанционного управления. Подходит для всех типов деревянных дверей, стеклянных дверей, металлических дверей, металлических дверей, в том числе дверей с рамой, дверей с полыми рамами и дверей без рамы.

Параметры продукта

Рабочее напряжение: DC12V+10%

Электрический нагрев: низкотемпературный

Рабочая температура: от -10 до 55℃

Индуктивное расстояние: в пределах 10 мм

Вес: 0,7 кг

Безопасный стиль: разблокировка при выключении питания

Влажность: 0-95%

Прочная конструкция: пройти 500 000 тыс. момент блокировки) 90 мА (нормальный)

Язычок замка: нержавеющая сталь сталь, выдерживает давление 800 кг

Гарантия: продукты серии анодных замков, обеспечивающие два года гарантии качества

Применение: деревянная дверь, стеклянная дверь, металлическая дверь, дверь в раме, дверь с полой рамой, дверь без рамы

Размер изделия:

Характеристики:

1. Замок с электрическим болтом имеет литой литой корпус из алюминиевого сплава, он безопасен и прост.

2. рабочее напряжение 12В, пусковой ток 950мА, рабочий ток 150мА.

3. Включение заблокировано, выключение разблокировано.

4. Замок с электрическим болтом можно использовать со считывателем карт, сканером отпечатков пальцев и домофоном.

Функциональные характеристики:

1. Высокая безопасность, внешнее вмешательство после блокировки, предотвращение повреждений, более стабильный, более прочный.

2. В замке с электрическим болтом используется накладка из нержавеющей стали.

3. С помощью функции задержки вы можете установить время задержки дверного замка: 0 с, 3 с, 6 с.

4. Язычок замка из нержавеющей стали, более прочный, с помощью магнитной силы точечного управления для открытия, закрытия с автоматической блокировкой.

Настройка задержки:

Схема подключения:

Совместимость с системой управления одной картой FCARD. Поддержка: система контроля доступа, автономная система контроля доступа, контроль доступа и учет рабочего времени, тур охраны, POS-система столовой, контроллер воды, панель контроля доступа к лифту, система парковки и т. д. унифицированное управление для реализации одной системы управления картами с одной картой и одной. база данных.

х

Образец заявки

※ Пожалуйста, заполните вашу информацию, наша компания решит вашу проблему как можно скорее.

Выберите серию

Контроль доступаРаспознавание лицКонтроль доступа по отпечатку пальцаКонтроль лифтаПотреблениеОхранный турТурникетПарковкаВидеодомофонДругие

Выберите модель

Выберите модель

Компания

Имя

Тел.

Электронная почта

Адрес

Содержание приложения

Низковольтная проводка – Школа замков и электронной безопасности

Этот курс предназначен для обучения техников низковольтным аспектам систем контроля доступа и безопасности. Предметы и терминология этого курса предназначены для охвата многих основных и расширенных сценариев подключения, с которыми мы, технические специалисты, сталкиваемся ежедневно.

Наши установки являются индивидуальными. Редко «набор» охватывает все устройства, необходимые для доступа или установки безопасности. Реле, таймеры, выключатели, датчики движения и др. 9Устройства ввода 0141 являются обязательными элементами защищенной системы. Сирены, электрозащелки и магнитные замки являются примерами устройств, которые управляются выходом системы .

Пример: Считыватель карт — это устройство ввода . После считывания действительной карты система активирует требуемое реле или выход для управления запирающим оборудованием.

Прежде чем мы подключим нашу систему, давайте рассмотрим терминологию и концепции, которые нам необходимо знать, чтобы заставить ее работать сейчас и в далеком будущем.

Переменный ток переменного тока — это источник питания, который мы используем для включения наших панелей сигнализации, систем контроля доступа и источников питания. Источники питания часто используют 120 вольт с проводным подключением или с помощью штепсельного шнура. В системах сигнализации и многих системах контроля доступа для питания оборудования используется подключаемый трансформатор на 16 В переменного тока. Эти системы также могут иметь выход 12 В постоянного тока для питания ограниченного числа устройств.

Что касается контроля доступа и обеспечения безопасности, то два наиболее важных аспекта: напряжение и сила тока . Наша промышленность использует 12 вольт постоянного тока и 24 вольта постоянного тока для питания наших сирен, магнитных замков, стробоскопов, электрических ударов, реле и таймеров. Каждое из этих устройств требует питания 12 В постоянного тока, 24 В постоянного тока или диапазона, включающего оба напряжения. Если требования к напряжению каждого устройства соответствуют напряжению источника питания, система должна работать.

Чтобы убедиться, что работает с , необходимо учитывать еще один фактор: сила тока (или ток). Сила тока или амперы — это количество мощности за напряжением. (Добавьте слишком много устройств в вашу систему, и она не будет работать независимо от напряжения). Напряжение — это рейтинг. 12 или 24 В постоянного тока. Он выбирается в зависимости от размера здания и мощности, необходимой для устройств, подключенных к системе. Устройства могут питаться от батареи 12 В постоянного тока. Если требуется резервная батарея на 24 В постоянного тока, две батареи на 12 В постоянного тока должны быть соединены вместе «серийно» .

В серии означает, что устройства, которые вы отключаете, складываются вместе, как батарейки в фонарике. Одна батарея AA, AAA, C или D имеет напряжение 1,5 В постоянного тока. Батарейки вставляются таким образом, чтобы положительные и отрицательные клеммы соприкасались. Они вставлены последовательно. С 3 батареями вы получаете 4,5 В постоянного тока. С 4 батареями общая мощность составляет 6 вольт постоянного тока.

Параллельно соединения выполняются путем соединения всех положительных точек вместе и всех отрицательных точек вместе. Если мы используем 12-вольтовые батареи, мы получим 12 вольт постоянного тока в качестве общего выходного напряжения. Мы не повышали напряжение; мы сделали наше существующее напряжение в два раза дольше.

Термины «последовательный» и «параллельный» относятся не только к питанию от батареи. Устройства системы охранной сигнализации, такие как оконные контакты, иногда подключаются последовательно. Это также известно как нормально замкнутая петля. Все устройства должны иметь свой собственный уникальный провод (без сращивания) обратно к панели управления. Подключение более 1 устройства к проводу может затруднить поиск и устранение неисправностей. Какое устройство вызвало неисправность?

Устройства системы пожарной сигнализации имеют нормально разомкнутую проводку. Их проводка идет параллельно. Резистор помещается в конце линии, внутри последнего устройства ввода, для контроля цепи. Конфигурации проводки, такие как адресные шлейфы, беспроводные сети и другие новые технологии, требуют знания продуктов, которые мы устанавливаем, до того, как они будут установлены.0191 ст провод проложен.

Итак… Что такое ампер-час?

Это измерение времени, необходимого для отвода доступного тока из резервной батареи после отказа переменного тока. Он основан на сумме всех токов, потребляемых устройствами, подключенными к системе. Каждое устройство в системе, которому требуется постоянная мощность, должно быть включено в расчет. Это известно как «утечка тока».

Дверные контакты не требуют питания для работы. Нет утечки тока. Fail Secure Electric Strike (EU) не имеет утечки тока. Магнитный замок, датчик движения, кард-ридер, кнопки выхода с таймером, разбитие стекла, клавиатуры и панель управления потребляют энергию аккумулятора, когда кондиционер отключен.

Обычной аналогией, используемой для объяснения связи между напряжением и силой тока, является вода. Вольты — это размер водопроводной трубы, а Амперы — давление воды. 2-дюймовая водопроводная труба (24 Вольта) удвоит количество воды в 1-дюймовой трубе (12 Вольт). Несмотря на то, что размер имеет значение, оборудование для обеспечения безопасности ничего не может сделать без силы, давления, тока или силы тока , необходимых для того, чтобы все ваши устройства работали должным образом. Эта сила, сила тока или амперы представляет собой общую мощность, доступную при 12 или 24 В постоянного тока.

Суммируйте потребляемый ток каждого устройства, и он должен быть меньше общей доступной силы тока. Суммарный потребляемый ток всех ваших устройств вместе взятых не должен превышать 80% от общей номинальной силы тока источника питания.

Когда напряжение удваивается с 12 В постоянного тока до 24 В постоянного тока, ½ ток (ампер) требуется для питания оборудования. Независимо от напряжения, «Потребляемый ток» каждого устройства необходимо суммировать, чтобы определить общий потребляемый ток и размер требуемого источника питания. (Это можно выразить формулой P = I*E, где P — мощность или ватты, I — ток, а E — вольты).

Пример: Электрозащелка потребляет 0,24 А при 12 В постоянного тока. При питании от 24 В постоянного тока для работы требуется всего 0,12 ампера.

Электрические устройства, такие как электрические защелки, электрические замки и устройства антипаники, используют соленоиды для механической разблокировки оборудования. Эти соленоиды выдвигаются или втягиваются, чтобы обеспечить требуемую функцию блокировки. Каждый раз, когда устройство обесточивается, накопленный электрический заряд возвращается к управляющему реле. После повторных шипов от замков может произойти поломка реле. Мы используем диоды для защиты оборудования.

Диоды представляют собой одностороннее устройство контроля перенапряжения. Он размещается между положительным и отрицательным выводами как можно ближе к электрическому замку. Полоса на диоде должна быть нагружена на положительную сторону. Диод также известен как Transorb.

Качество нашего оборудования улучшилось с течением времени и благодаря инновациям. Электрические скачки не разрушают оборудование с такой скоростью, как раньше. Независимо от того, кто производит оборудование, обеспечение качественного пути к земле поможет сохранить его работоспособность при скачках напряжения.

В сфере безопасности резисторы в основном используются в качестве средства измерения значения сопротивления « Нормально разомкнутый » или « Нормально замкнутый » « Контролируемый контур ». Контролируемая петля (или Зона) — это две точки на панели управления, где вы можете провести измерение и убедиться, что сигнальное устройство на конце провода разомкнуто или замкнуто. Это может быть датчик движения, дверной контакт (ДПС) или тревожная кнопка. Что делает его контролируемым, так это резистор. (EOLR) Оконечный резистор имеет значение, указанное каждым производителем, которое позволяет их системе проверять целостность всего провода. EOLR ДОЛЖЕН быть размещен на последнем устройстве в зоне.

Когда устройство N/C обнаруживает движение, открытую дверь или разбитое стекло, реле размыкается, и система сигнализации теряет значение сопротивления, которое она отслеживала. При срабатывании пожарной сигнализации устройство закрывается, и сигнал тревоги отправляется. Обратите внимание, что каждый резистор сообщает системе, что зона защищена.

В большинстве систем безопасности используются нормально закрытые зоны. В пожарных системах используются нормально открытые зоны или петли.

Проводка нормально закрытой зоны позволяет контрольным панелям видеть 2 состояния: открыто и закрыто (защищено или не защищено).

Проводка нормально разомкнутой зоны, используемая системами пожарной сигнализации, позволяет отслеживать 3 различных состояния. Нормальный (Обрыв цепи с резистором), Аварийный сигнал (Короткое замыкание) и Неисправность (Обрыв цепи без резистора).

Независимо от способа заделки, вы должны безопасно и законно провести провод от панели к каждому устройству или от устройства к устройству. Причиной номер 1 производственного травматизма являются падения. Обязательно используйте подходящие лестницы и используйте их безопасно.

Конструкция здания и потребление тока вашими устройствами будут определять размер, проводники и то, требуется ли провод общего назначения, для пленума или стояка.

Проволока общего назначения – Проволока на основе ПВХ, выделяющая при горении ядовитый дым. Этот провод не должен проходить между этажами здания.

Провод со стояком – провод на основе ПВХ, выделяющий токсичный дым при горении. Провод не будет гореть вверх. Оболочка провода отвалится и сама погаснет. Провод имеет маркировку CMR . Этот провод можно использовать для проходки пола.

Провод, рассчитанный на использование в пленуме – Этот провод не изготовлен на основе масла или ПВХ. Не выделяет ядовитого дыма. Этот провод может проникать сквозь полы. Это единственный провод, который разрешено использовать в воздушном пространстве Plenum. Приточное воздушное пространство — это пространство над подвесным потолком или под полом компьютерного зала, которое используется для циркуляции воздуха. Провод обозначен цифрой 9.0020 СМР .

(Держите камеру в тепле. Использование замороженных проводов камеры может привести к значительному разрушению оболочки и короткому замыканию проводов).

Требования к оборудованию и размер здания определяют «калибр» или размер провода и количество проводников. Этот провод выражается в виде размера провода или калибра, за которым следует количество проводников в кабеле. Например, для картридера обычно требуется кабель 22/6 или 18/6. Датчик движения использует провод 18/4 или 22/4. Дверные контакты могут работать с использованием 22/2. Я бы по-прежнему работал 22/4 на случай, если некоторые из ваших проводов будут повреждены.

Оборудование для контроля доступа, такое как магнитные замки, электромеханические защелки и электромеханическая дверная фурнитура, требуют провода не менее 18-го калибра. Для питания запорных устройств обычно используется провод 18/2 или 18/4. В кабелях CAT 5 используется провод калибра 24. Кабель категории 6 использует 23ga. проволока. Чем больше номер калибра проволоки, тем меньше размер проволоки.

Еще одно соображение касается одножильного или многожильного провода. Сплошной провод является одним проводником. Многожильный провод представляет собой несколько намотанных прядей. Одножильный провод может быть немного дешевле, но многожильный провод более гибкий и менее подвержен поломке при сгибании. Большинству техников нравится мель. Используйте собственные предпочтения.

Большинство систем контроля доступа имеют встроенные реле Form C. Наши системы используют реле, переключатели и таймеры для управления дверными замками, временного отключения дверных контактов, включения света и многих других приложений. При переключении переключателя или включении реле действие может быть Мгновенное или Поддерживаемое . Мгновенный выключатель — это кнопка дверного звонка. Поддерживаемый выключатель — это выключатель света. Разница между реле и переключателем заключается в способе работы. Реле использует электричество. Переключатель управляется вручную.

Это реле типа C. Он имеет общий, нормально закрытый и нормально открытый терминалы на каждой стороне платы. Общая клемма чередуется между открытой и закрытой клеммами. В этом примере есть 2 реле, которые срабатывают при подаче питания на плюсовую (+) и отрицательную (-) клеммы.

* Когда на реле подается питание, питание не передается на клеммы C, N/O или N/C. Они просто меняют свое обычное положение. При отключении питания они возвращаются в исходное положение.

При подаче питания: общие и нормально замкнутые клеммы … ОТКРЫТЫ.

При питании: общие и нормально открытые клеммы…. ЗАКРЫВАТЬ.

Двухполюсное двухпозиционное реле

(другими словами… 2 реле формы C)

Низковольтная электропроводка, Реле 9002 1 контроль одной стороны питания устройства (обычно положительный ). Реле открывается и закрывается по мере необходимости для управления точкой контроля доступа. Мощность, подаваемая на реле, контролируется системой доступа или безопасности.

Реле формы C — это точка в системе, которая «замыкает» или «размыкает» Положительный P управляемое устройство. Необходимая отрицательная мощность подключается непосредственно к (-) отрицательной или черной стороне источника питания.

На приведенных ниже схемах показано, что происходит внутри, когда на реле подается питание.

Это управление осуществляется с помощью положительного (+) провода источника питания, подключенного к общему проводу (C) реле формы C.

  Как только (+) положительная «ветвь» нашего источника питания подключена к общей точке реле, им можно управлять с помощью кнопки, переключателя или подачи питания на реле. Это действие приводит к тому, что нормально открытые и нормально закрытые клеммы меняются местами.

Если ваш замок является устройством с электрической разблокировкой, подключите красный или положительный провод к нормально разомкнутой клемме N/O. Несмотря на то, что (+) питание по-прежнему присутствует на общей клемме, наше устройство остается заблокированным без положительного питания. Когда предъявляется правильный код или карта, реле замыкается, и на устройство подается питание до тех пор, пока реле запрограммировано на подачу питания.

Ваш «отказоустойчивый» магнитный или электрический замок подключен к нормально закрытой клемме. Поскольку положительные и нормально замкнутые клеммы этого реле пропускают электричество, питание подает питание на устройство. При предъявлении действующей карты или кода реле разомкнется и не позволит положительной стороне 12 или 24 вольт достичь устройства. Это приведет к разблокировке двери.

Системы контроля доступа обычно имеют настраиваемое время замыкания реле. Клавиатура или считыватель карт контролируют время, в течение которого дверь будет разблокирована, с помощью программирования или программного обеспечения.

Если вам нужен временной диапазон, выходящий за пределы программного обеспечения, можно добавить реле времени. Этот тип реле может удерживать дверь незапертой до часа. Он используется во многих ситуациях, когда кратковременное нажатие кнопки может оставить дверь незапертой.

При указании электрифицированной дверной фурнитуры замки и электрические защелки могут быть указаны как отказоустойчивые или отказоустойчивые. Fail Safe или с электрической блокировкой (EL) Для обеспечения безопасности аппаратному обеспечению требуется питание. Все магнитные замки отказоустойчивые или Эл.

Fail Для разблокировки дверной фурнитуры требуется питание. Fail Secure или Электрически разблокированный (ЕС) Фурнитура обычно используется для наружных дверей и большинства приложений с электрическим замком.

Независимо от того, какое напряжение требуется устройству, а также от того, заблокировано оно электрически или разблокировано, наши системы должны обеспечивать управление для разблокировки точки управления доступом. Электронные системы контроля доступа и безопасности используют реле и выходы для электрического управления этими устройствами.

Реле и розетка Ice Cube

Это реле обеспечивает управление высоким напряжением и силой тока при использовании источника питания 12 В постоянного тока или 24 В постоянного тока.

Иногда наши клавиатуры и считыватели карт управляют устройствами «Паника» или «Выход» с электрическим втягиванием защелки (ELR) . Обычно эти сильноточные устройства имеют собственные источники питания. Мы не пытаемся активировать замок с помощью нашей системы. Мы просто подаем нормально разомкнутый двухжильный (входной) провод к входным клеммам блока питания *( РЕКС ). Когда подносится правильная карта, наши клеммы C и N/O закрываются. Источник питания видит замыкание на своих собственных входных клеммах. Затем питание подается на панель паники, и дверь разблокируется.

*Запрос на выход (REX) — это вход, который активирует главное реле для включения или отключения питания таких устройств, как электрическая защелка или магнитный замок.

Выход обеспечивает как положительную, так и отрицательную мощность, когда система управления подает питание на входные клеммы. Затем на подключенные устройства подается напряжение 12 или 24 В постоянного тока. Пример: Клеммы сирены небольшой системы сигнализации обычно подключаются к выходу. Питание подается во время тревоги. Некоторые системы контроля доступа используют выходы для управления оборудованием замка. В некоторых источниках питания используются нормально разомкнутые входы панели управления доступом для управления выходной мощностью устройств блокировки.

Схемы подключения

В этом сценарии технический специалист должен установить и подключить электромеханическую разблокировку двери. Это обычная просьба. Есть много объектов, которые должны контролировать доступ клиентов. Для доступа сотрудников можно добавить клавиатуру или кард-ридер.

Проложен провод от электрозащелки и от блока питания к кнопке. У кнопки черные провода замыкаются друг на друга. Положительный (красный) провод от источника питания подключается к общему. Положительный (красный) провод от электрозащелки подключается к кнопке Н/О.

Как указывалось ранее, общий и нормально открытый контакты не соединяются естественным образом. Для этого требуется, чтобы кнопка была нажата. Теперь питание подключено, пока кнопка нажата. В доме престарелых кнопку, возможно, придется удерживать довольно долго, пока житель медленно движется к двери. Возможно, вы захотите рассмотреть возможность добавления модуля таймера. См. далее…

Схемы электропроводки

Дедушка снова хочет пройти через дверь, но ему потребуется минута, чтобы добраться туда. Добавление таймера позволит двери оставаться под напряжением в течение длительного периода времени одним нажатием кнопки.

Питание подается от блока питания, электрозащелки и кнопки на реле времени. По таймеру отключается положительная и отрицательная мощность. К этой же клемме подключается минус электрозащелки. Положительный контакт от забастовки завершается в положение N/O (нормально разомкнутое) на реле. В этот момент положительный провод, подключенный к общему проводу реле, отсутствует. Мы должны обеспечить короткую перемычку с положительной клеммы на общую. Теперь реле готово к включению электрической защелки на срок до часа.

Почти готово! Кнопка — это ваш контроль. Протяните пару проводов к таймеру. Подключите нормально разомкнутую проводную кнопку к плюсу и триггеру. Нажатие кнопки обеспечивает закрытие, необходимое таймеру для начала цикла. Дверь остается незапертой в течение запрограммированного времени, и медсестра может вернуться к реальной работе.

Схемы подключения

В этом сценарии с 1 дверью требуется 5 различных устройств для установки управляемого открывания.

1 – Блок питания с блокировкой пожарной сигнализации, 1 – Реле панели управления доступом, 1 – Датчик движения REX, 1 – Кнопка выхода с таймером Securitron и 1 – Магнитный замок.

Система контроля доступа, датчик движения и кнопка работают от постоянного источника питания. Отрицательный (черный) магнитного замка питается от того же источника питания.

Из нашего предыдущего обсуждения вы поняли, как работает нормально замкнутое реле, верно? Положительное питание подается на общий вывод.
