Схема расположения стропил и параметры конструкций

Опубликовано:

28.11.2013

Во время строительства фермы и иных загородных помещений используются стропильные системы, которые применяются в жилых домах.

Деревянные стропильные системы в виде треугольника в основном применяются для жилых помещений.

Немаловажной здесь является схема расположения стропил, т. к. с ее помощью облегчается задача, которая касается расчета системы.

Для жилых помещений стропила, в основном, изготавливаются из дерева. Подобные элементы, как правило, выполняются в виде треугольника, но порой применяются и иные конструкторские решения.

Если имеется необходимость сэкономить жилое пространство, то следует воспользоваться мансардной стропильной системой, которая позволит оборудовать на чердаке еще 1 комнату, пригодную для проживания.

Как спроектировать стропильную систему и стропила?

Проектировать расположение стропил довольно сложно. Данная задача подразумевает наличие специальных умений и знаний. Для создания схемы следует достоверно рассчитать количество осадков и силу ветра, а также оптимальный вес всей системы.

Именно поэтому обеспечения наибольшей эффективности и, естественно, долговечности фермы можно добиться только в том случае, если схема расположения стропильных элементов была составлена грамотным специалистом, обладающим высокой квалификацией и большим стажем выполнения таких работ.

Самыми основными моментами, которые должны быть учтены при составлении проекта кровли жилища, являются:

Виды стропильных систем по форме.

  • углы наклона скатов;
  • вид необходимой крыши;
  • материал, который применяется для покрытия кровли;
  • правильный выбор стропильных сечений;
  • верный расчет конструкций стропильной системы.

Величина наклона скатов напрямую связана с расчетом прочности несущей конструкции, а также выбором материала, которым будет покрываться кровля.

Большая часть подобных материалов имеет значительное влияние на план стропильной системы, поэтому материал для покрытия следует подбирать на этапе проектирования.

Схема расположения стропильных элементов должна быть рассчитана тщательнейшим образом в период проектирования кровли, т. к. ошибки, которые были допущены во время оценки нагрузок, могут привести как к деформации стропил и к нарушению покрытия кровли в момент эксплуатации жилища, так и к обрушению крыши целиком.

Несущие кровельные конструкции, которые состоят из таких элементов как стропила и обрешетка, способны обеспечить ее прочность и устойчивость.

Вернуться к оглавлению

Параметры и особенности конструкций

Конструктивный чертеж расположения стропильных элементов напрямую зависит от таких параметров, как:

  • форма самой крыши;
  • наличие опор внутренних и их расположения;
  • протяженность перекрываемого пространства.

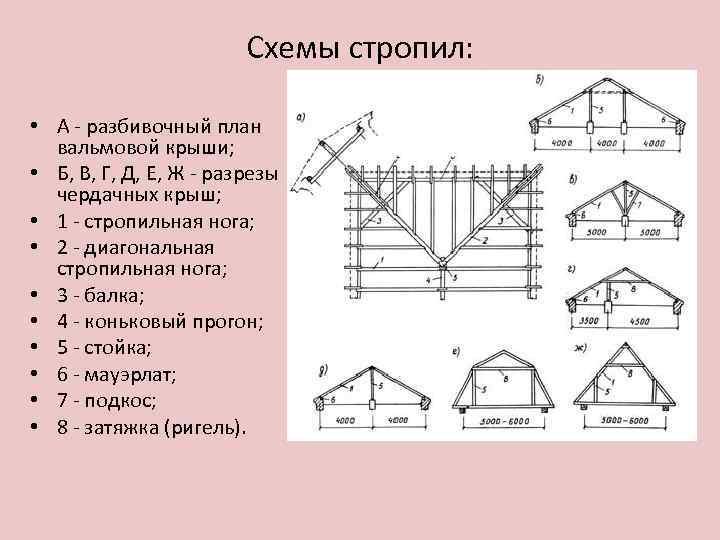

Виды стропильных систем крыш.

Когда выполняется чертеж стропильных элементов нужно учитывать то, что стропила или же фермы стропил существуют 2 типов:

  1. Висячие, которые применяют при опоре на исключительно наружные стены. Они состоят из наклонных ног стропил и растяжки, которая представляет собой брус в горизонтальном положении.
  2. Наслонные, которые устанавливают в домах с центральной несущей стеной. Они состоят из 2 стропильных ног, низ которых опирается на мауэрлаты (несущие брусья), а верх – на прогон конька, поддерживаемого стойками.

Зачастую конструкция стропил выполняется в треугольной форме, которая гарантирует высочайшую экономичность и жесткость.

Сложные фермы стропил состоят из большого количества вспомогательных элементов:

  • затяжки;
  • стойки;
  • стропильные балки, которые по-иному именуют стропильными ногами;
  • ригели;
  • различные подкосы и т. п.

Параметры распределения нагрузки стропильной системы крыши на дом.

Чертеж стропил разрабатывается в следующей последовательности:

  1. Нужно нанести модульные координационные оси, к которым затем привязываются знаменатели толщины главных стен строения. При этом вынос венчающего карниза данной конструкции должен отображаться на плане поверхностей стен в виде контурной линии.
  2. Затем следует вычертить дымовые и вентиляционные каналы, трубопроводы. Их месторасположение должно непременно быть учтено в процессе размещения всех элементов стропильной системы.
  3. Далее разрабатывается схема выбранного типа крыши (форма) в виде наброска, на котором должно быть учтено расположение всех стен.
  4. Затем на чертеж в виде линий следует нанести ендовы, конек, ребра и еще несколько элементов:
  • направление скатного уклона;
  • форма кровельных скатов;
  • месторасположение слуховых окон;
  • месторасположение фронтонов и т. п.
  1. Используя чертеж крыши, необходимо вычертить план системы стропил, где следует указать размещение таких элементов как:
  • мауэрлаты;
  • подстропильная балка;
  • стропильные ноги с затяжками и кобылками, которые опираются на мауэрлаты;
  • стойки.

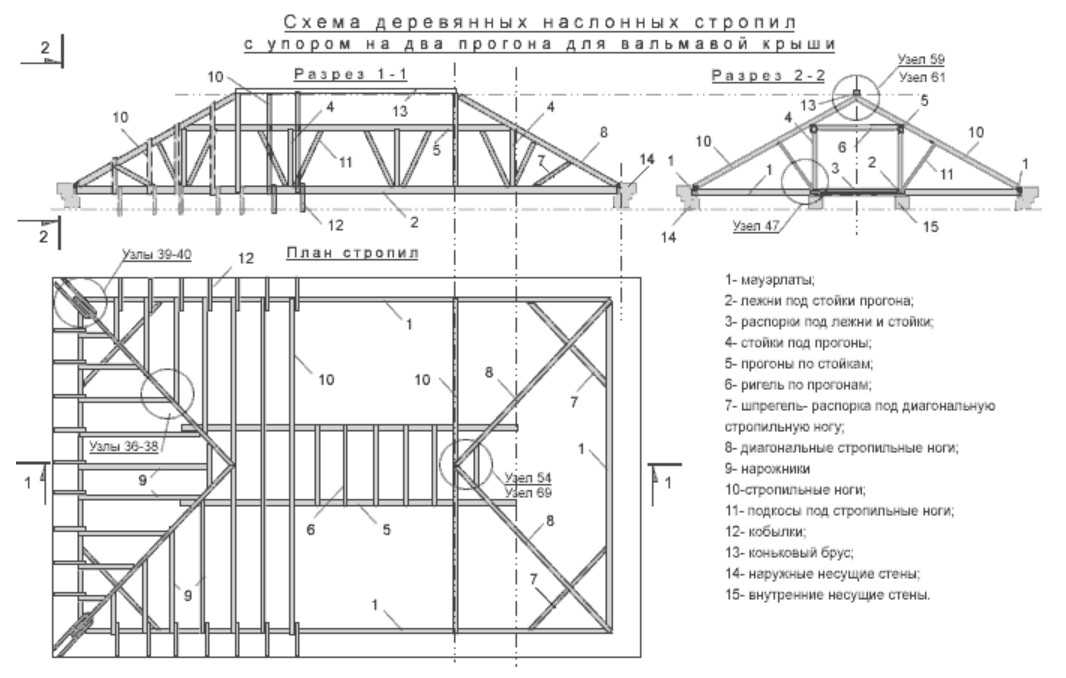

Схема поэтапного монтажа стропильной системы двускатной крыши.

Поперечные сечения разнообразных элементов принимают приблизительные значения в зависимости от типа дерева, которое будет применено. Шаг стропил тоже зависит от материала. Шаг деревянных стропил 100 – 120 см, а стропил из брусьев 150 – 180 см.

Помимо этого на расстояние влияют и такие детали как дымоход и вентиляция.

  1. Затем на чертеж необходимо проставить значения расстояний между осями модулей, к которым привязаны значения объема стен. Линии, где отмечаются шаги между осями, наносятся на чертеж очень близко к контуру.

Внутри плана следует указать расстояние между вентиляционными трубами и дымоходом, стойками и иными элементами. Помимо этого на плане нужно отобразить все выноски, на которых указываются значения поперечных сечений и длин перечисленных деталей.

Стропильная система представляет собой наиважнейший элемент конструкции строящейся кровли, от верности ее проектирования зависят очень многие показатели, в числе которых прочность крыши, ее безопасность, а также срок службы.

Именно поэтому, если у вас не имеется необходимых навыков и умений, лучше не браться составлять схему расположения стропил. Лучшим вариантом будет доверить эту работу профессионалу, который обладает необходимыми навыками и, конечно же, опытом.
