Откопка шурфов для обследования фундаментов

Фундамент является основой любого строительного объекта и от него зависит насколько надежным и долговечным будет сооружение. Но обычным визуальным осмотром определить в каком состоянии находится фундамент невозможно, поскольку основная его часть находится внутри грунтовой породы. Поэтому при необходимости провести качественное обследование фундамента эксплуатируемого здания проводится откопка шурфов.

Что такое шурф фундамента

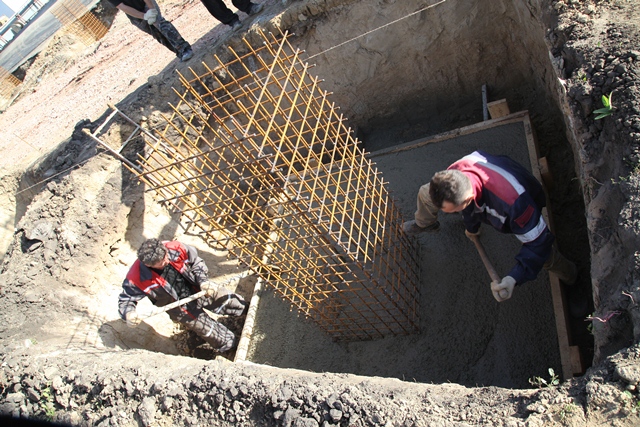

Шурф фундамента – это вертикальная яма, выкопанная вручную вблизи основания строительной конструкции с целью его обследования, а также для отбора проб грунта в случае проведения геологических изысканий.

Глубина выработки зависит от того, насколько глубоко в земле заложен фундамент и в среднем составляет 2,5 метров. Работы по выкопке таких ям принято называть шурфованием.

Зачем нужны шурфы

Устройство шурфов – это единственный эффективный способ обследования фактического технического состояния фундаментов. Шурфы обеспечивают решение следующих задач:

определение типа фундамента, его геометрических параметров и глубины заложения подошвы конструкции;
оценка технического состояния на предмет наличия деформаций и трещин на основании, целостности гидроизоляционного слоя;
установление марки камня, используемого при возведении фундамента, класса бетона и качества раствора;
взятие проб грунта, находящего под подошвой фундамента для определения его физико-механических характеристик в лабораторных условиях;
проведение расчетов о техническом состоянии фундаментов на предмет безопасности дальнейшей их эксплуатации.

Количество шурфов для обследования фундаментов и место их устройства зависит от составленной специалистами схемы исследуемого здания.

Когда требуется обследование шурфов фундамента

При комплексном техническом обследовании строительного объекта обязательным этапом является исследование фундамента.

Случаи, когда может понадобиться откопка шурфов для обследования фундаментов следующие:

при планировании проведения капитального ремонта сооружения в связи с необходимостью повысить нагрузки;
при увеличении этажности здания;
при наличии на фасаде глубоких трещин и выраженном перекосе проемов;
при проектировании углубления уже существующего подвала дома;
при возведении вблизи эксплуатируемых зданий новых строительных объектов, способных повлиять на состояние существующего фундамента;
при потребности установить причины появления воды в подвалах, приводящего к увлажнению стен конструкции;
при образовании недопустимых ГОСТами и СНиПами просадок.

На сегодняшний день большая часть реконструируемых или ремонтируемых зданий расположена в местах плотной городской застройки. Чтобы минимизировать негативное влияние восстанавливаемых или строящихся объектов на расположенные рядом сооружения предварительно проводят обследование состояния фундаментов последних.

Поскольку устройство шурфов для обследования фундаментов принадлежит к числу кропотливых и дорогостоящих исследовательских работ, то в каждом случае решение о необходимости их проведения принимается индивидуально.

Особенности устройства шурфов, основные правила

Открывающая доступ к поверхности фундамента яма может откапываться вертикально или под определенным уклоном. Чтобы выполнить правильный шурф фундамента, необходимо знать и строго соблюдать правила его устройства.

Выбор места для выполнения углублений определяется с учетом индивидуальных характеристик объекта и конкретных условий его расположения.

Если обследовать нужно несколько смежно расположенных участков, то выработки обустраиваются в виде длинных траншей. Но в большинстве случаев приоритетными считаются самые проблемные участки, на которых четко просматриваются повреждения.

При разметке шурфов специалисты не должны руководствоваться доступностью территории и удобством рабочих условий. Главное здесь – полностью исследовать фундамент и оценить риски возможного его разрушения.

Осуществляя поиск шурфов фундамента, внимание необходимо сосредотачивать на:

места расположения дополнительных опор;
участки здания, подвергающиеся наивысшим нагрузкам;
самостоятельные конструктивные составляющие многосекционных зданий.

Особое внимание необходимо уделять тем участкам, на которых обнаружено аварийное состояние фундамента или грунтовой породы. Чтобы выявить надежные места и правильно перераспределить внешние нагрузки шурфование выполнять нужно не только на аварийном участке, но и на окружающей его территории.

При составлении проектной документации на реконструкцию здания, шурфы для обследования фундамента обустраивать необходимо по всему его периметру. Когда планируется надстройка, то ямы роются в конкретных местах.

Выкапывать шурфы нужно на полметра ниже в отношении к глубине имеющегося фундамента. Для предотвращения обвалов грунта стенки траншей укрепляются специальными щитами с распорками или выполняются с откосами.

Способы вскрытия фундамента

Если объектом обследования выступает ленточный фундамент, то одной из стенок шурфа в данном случае является поверхность фундаментного основания.

Когда требуется оценить состояние отдельно стоящих столбчатых конструкций, то шурфование может выполняться одним из методов:

двухстороннее, когда траншея роется с двух сторон фундамента;
угловое. Как и в первом случае шурф устраивается с обеих сторон, но только наполовину длины граней подошвы железобетонного основания;
периметрическое. Конструкция полностью открывается с трех сторон и частично – с четвертой.

Двухстороннее шурфование выполняется в случаях, когда на обследуемом участке обнаружены осадочные деформации, асимметрия форм подошвы или же составляются прогнозы повышения нагрузок на несущие конструкции посредством реконструкции объекта.

Когда отсутствуют выраженные признаки просадки и при этом стороны фундамента имеют в плане одинаковые размеры, то в таких ситуациях обустраивается угловой шурф.

К выкапыванию траншеи по периметру прибегают в критических ситуациях, когда требуется составить детальный анализ грунтовых условий, а выполнить его без максимального осмотра подземного основания здания невозможно. Только ни в коем случае нельзя вскрывать одновременно всю площадь основания, только поочередно и длина участков не должна превышать 1,5 метра.

Довольно частыми являются ситуации, когда для небольшого по количеству этажей и площади объекта требуется гораздо большее количество шурфов, нежели при обследовании масштабного производственного помещения с аналогичными конструктивными особенностями. Обусловлено это в основном результатами визуального осмотра и предварительно выполненными контрольными замерами. Иногда даже минимальные по сложности исследовательские мероприятия позволяют обнаружить существенные отклонения конструкций от технической документации. Именно в таких случаях возникает потребность в дополнительных изысканиях.

Что можно выявить при шурфовании, результаты проверки

Шурфы под фундамент выполняются при потребности выявить имеющиеся дефекты и оценить достоверное состояние конструкций.

В ходе проведения шурфования получаются следующие результаты:

данные о фактической ширине, глубине и геометрии фундаментов;
оценка поверхностей подземной части сооружений на наличие или отсутствие на них дефектов и разрушений;
установление прочности фундамента по исследуемых в специальных лабораториях образцах;
определение состояния вертикальной гидроизоляции;
проведение расчетов на возможность усиления нагрузки на фундамент или отдельные его участки.

Вся полученная в ходе обследований информация фиксируется в актах. По завершении проверки составляется заключение, в котором четко указывается в каком состоянии находится фундамент и делается вывод о возможности дальнейшей эксплуатации здания.

Заключение

В ряде случаев оценить состояние фундамента можно по технической документации. Когда же техдокументация отсутствует и при систематических наблюдениях фиксируются существенные просадки, то без детального осмотра подземной части здания обойтись нельзя.

Обследование фундаментов с помощью рытья шурфов выполнять могут только специализированные организации. Присутствие профессионалов при выкапывании траншей необходимо для того, чтобы в процессе работ:

не допустить новых просадок из-за выемки из-под фундамента большого количества грунта;
оперативно обследовать проблемные участки в условиях подтопления ямы. Здесь важно учитывать тот факт, что в случае откачки воды происходит вымывание породы и песчаной подушки, поэтому все действия проводить нужно максимально быстро;
для получения точных замеров грамотно подкорректировать размеры шурфа, не вызывая случайных обвалов грунта;
правильно взять образцы материалов и грунтовые пробы.

Не менее важным этапом является также засыпка траншеи. Заполнять ее породой нужно равномерно по всему периметру и при этом каждый слой тщательно уплотнять и утрамбовывать.

Только специально обученные специалисты знают каким образом исследовать объект так, чтобы не причинить вреда и не спровоцировать его разрушение.

Для заказа обследования фундамента здания Вы можете:

связаться с нашими специалистами по телефонам: 8-800-775-87-88, +7 (343) 287-18-88;
воспользоваться формой обратной связи, размещенной на сайте;
отправить письмо (в свободной форме) на e-mail – [email protected].

Шурф фундамента — что это

02.07.2018

В условиях плотной городской застройки сделать качественный ремонт основания очень сложно, особенно, когда неизвестна глубина залегания фундамента, его тип и размеры. В таких ситуациях порой невозможно вычислить точно и толщину основания. Поэтому, в процессе обследования и ремонта фундаментов применяется технология шурфования. Давайте вместе разберемся, шурф фундамента — что это?

Если говорить простым языком, шурф фундамента — что это, убрав все излишки из определения, получается глубокая круглая яма, выкопанная на максимально возможную глубину вдоль внешней или внутренней поверхности фундамента.

Обследование фундаментов с целью ремонта или реставрации предполагает множество выкопанных шурфов (до десятка и больше) вокруг которых концентрируется суть технологии шурфования.

Представив зрительно, шурф фундамента — что это, определим, как и где они выкапываются. Обычно шурфы располагаются с наружной стороны здания (сооружения) или изнутри. Их месторасположение определяется конструкциями самого объекта строительства, расстоянием до близлежащих зданий и сооружений, а также уровнем заложения подошвы фундамента.

В общем варианте, шурф фундамента — что это и когда без него обойтись нельзя, можно выделить две ситуации:

Когда проводится плановое обследование подземных конструкций;
В процессе проверки состояния фундамента и основания под ним при увеличении этажности здания; технической переоснастки производства; капитального ремонта, связанного с повышением нагрузок; появления значительных трещин на фасаде и перекосов проемов; развития недопустимых просадок; необходимости возведения близкорасположенных фундаментов.

Заметьте, что ни в одном из этих случаев без однозначного заключения специалистов о том, что объект строительства испытывает деформации, и происходит это из-за слабости основания или начавшегося разрушения фундамента, вопрос об использовании технологии шурфования не ставится. И только тогда, когда требуется провести обследование подземной части здания (сооружения), владельцу объекта рассказывается, шурф фундамента — что это и с какой целью он создается.

Количество шурфов и место их выполнения прописано в ГОСТе по обследованию фундаментов. В каждом конкретном случае специалистами определяются нужные места и необходимое количество шурфов, с учетом сокращения затрат заказчика.

В заключении, хотелось бы обратить внимание, что часто в требуемом техническом задании (ТЗ) на строительный и производственный заказ указывается условие — «изготовление и поставка фундамента». Некоторые клиенты с трудом представляют себе, шурф фундамента — что это, как взяться за устройство фундамента и с какой позиции лучше и выгодней отдать заказ на его строительство: с технической или с экономической. В этом вопросе нет готовых решений, так как фундамент — это строительная продукция, у которой нет величины запаса в готовом виде, поэтому величины, выраженной в днях поставки продукции к заказчику тоже не может быть.

Производство на заказ с обязательствами по поставкам и срокам доставки возможно для металлоконструкций, объемы которых определены самим заказчиком. Быстрое строительное производство фундамента возможно только при наличии всех компонентов, представления необходимых условий для его устройства, исполнения правил и строительных технологий, сглаживания негативных моментов. То есть при комплексном обслуживании клиента «под ключ». Таким образом, когда в качестве целях заказа указывается единовременное условие: «изготовление и поставка фундамента», выразить точную величину в днях без уточнения условий технического задания (ТЗ) на строительство, будет трудно.

По остальным вопросам строительного производства, изготовления ЛМК и ЛСТК или устройства фундамента «под ключ», можете звонить нашим консультантам по телефону 391 251-82-82, которые более подробно вам расскажут, шурф фундамента — что это. Ждем заказов!

Вернуться к списку

Как правильно шурфить фундаменты: обследование фундамента здания

Каждый кладоискатель, который занимается поиском сокровищ в домах старой постройки, прекрасно знает, что вскрыть напластования земли традиционными методами сложно.

Также строители и ремонтники оснований понимают, что в условиях плотной городской застройки сделать качественный ремонт основания достаточно сложно, ведь неизвестно, какая глубина залегания основания, его тип и размеры, даже толщину порой сложно вычислить. Поэтому, когда нужно сделать обследование фундаментов, рекомендуется использовать технологию шурфования.

В чем суть такой технологии

Шурф для здания с фундаментом глубокого заложения

Когда на здании есть видимые следы повреждения, связанные с разрушением фундамента, тогда нужно определить степень повреждения конструкции и возможности ее ремонта. В таких случаях категорически запрещено использовать бурение скважин, ведь разрушение может продолжаться. В таких случаях копают шурф в нескольких местах.

Шурф – это глубокая круглая яма, которая выкапывается на максимально возможную глубину вдоль внешней или внутренней поверхности фундамента. Когда проводится обследование фундаментов с целью ремонта или реставрации, то таких шурфов может быть около десятка, а иногда еще и больше.

Расположены шурфы симметрично по отношению к поверхности, их в большинстве случаев обустраивают на внешней стороне здания, ведь внутри копать тяжело.

Когда нужно проводить обследование оснований и фундаментов

Лопнувший фундамент

При плановом увеличении этажности здания;
Изменении назначения здания, технического переоснащения производственного здания;
Капитального или планового ремонта фундамента, связанного с возникновением видимых признаков деформации несущей конструкции;
При появлении значительных трещин, деформаций и просадок цокольного этажа, а также фасада дома;
При возникновении просадок, не связанных из сезонными колебаниями почвы;
При проектировании и старте возведения неподалеку других зданий;
Если нужно провести реставрационно-восстановительные работы в памятках архитектуры, скульптурах с пьедесталами и прочими аналогичными сооружениями.

В некоторых случаях, для обследования фундаментов и получения готового результата будет достаточно изучения технической документации на здание. Но для старых строений таких проектов просто не найти, ведь их не существует, а строительных архивов тогда не вели.

Но, когда здание дает систематические просадки, ситуация усугубляется, а также нужно проводить реставрацию существующего здания, тогда обследование фундамента делается в полном объеме. И шурфование тут будет оптимальным методом.

Причины деформации и разрушения фундаментов зданий:

Дождевая вода, которая проникла вглубь фундамента через трещины, поры или поврежденную дренажную систему;
Агрессивные подземные воды, загрязненные химическими веществами, которые попали вглубь основания с поврежденных канализационных коллекторов;
Поднятые выше допустимого уровня грунтовые воды;
Когда были допущены ошибки в проектировании основания, использовались не качественные строительные материалы и изделия, не рассчитанные на расчетные нагрузки;
Естественное старение строительных материалов, в частности песчаника, известняка и бута;
Через возникновение сторонней вибрации со стороны новых промышленных и административных сооружений, которая воздействует на фундамент с внешней стороны;
Смещение грунтовых слоев, прочие причины.

Метод шурфования позволяет четко установить состав основания, его глубину заложения и состав минеральный составляющих. При шурфовании проводится отбор проб грунта и фундамента на различной глубине, проводится визуальный осмотр конструкции и отбираются пробы строительных составов. Нередко приходится полностью вскрывать фундамент с целью обследовать состояние арматурных слоев.

Как правильно устраивать шурфы

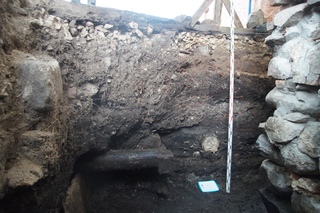

Разведочный шурф в подвале здания для обследования состояния фундамента

Учитывая, что шурф – это вырытая вертикально или под небольшим углом яма, которая полностью открывает поверхность фундамента, то и копать ее нужно правильно.

Места установки углублений подбираются в каждом конкретном случае индивидуально, приоритетными считаются места с четко локализованными повреждениями основания. Также шурфы могут иметь вид длинной траншеи, если нужно обследовать смежные участки ленточного основания.

При выборе места копания не нужно отталкиваться только от удобства работы. Обследование фундаментов должно проводиться в полном объеме независимо от сложности проводимых работ, ведь реконструкция и ремонт оснований всегда проводится в густонаселенных районах с плотной застройкой.

Поэтому, перед началом работ нужно предупредить окружающих, а все такие работы имеют временный характер и уже через несколько дней ямы снова засыпают грунтом.

Техническое обследование фундаментов

Обследование оснований и фундаментов несет вынужденный и критичный характер в местах ясно видимых критичных повреждений. Также шурфование проводится:

на участках с большими нагрузками;
в каждой самостоятельной части секционного многоэтажного дома;
в местах установки дополнительных опор.

Также особого внимания требуют участки, где повреждение здания считается критическим. В таких случаях шурфы устанавливают не только в аварийной зоне, но и на соседних участках с целью обнаружить надежные зоны и методом переноса нагрузки уравновесить здание.

Как правило, при реконструкции дома, обследование фундамента делается по всему периметру здания, а вот при возможной надстройке – только в конкретной зоне.

Сколько нужно делать шурфов?

Шурф в ленточном фундаменте

Количество зависит от степени повреждения фундамента. Если это ленточный или монолитный фундамент, тогда шурфы делают каждых 1 метр или еще ближе. Также всегда выполняют 2-3 контрольных отбора проб в независимых местах, чтобы затем сделать сравнительный анализ состава фундамента и грунта вокруг него.
Если нужно провести только обследование, тогда делают 2-3 шурфа на каждых 10 метров длины основания.
При устранении поступления грунтовых вод выкапываются ямы уже в заблаговременно высушенных участках подвала или цокольного этажа. А если проводится углубление подвала, тогда достаточно и одной ямы посередине каждой стены.
В случаях обнаружения колебаний уровня основания или значительной просадки, шурфы устанавливают двухсторонние, чтобы найти причину просадки.

Все шурфы всегда выкапывают на глубину ниже подошвы основания еще минимум на полметра.

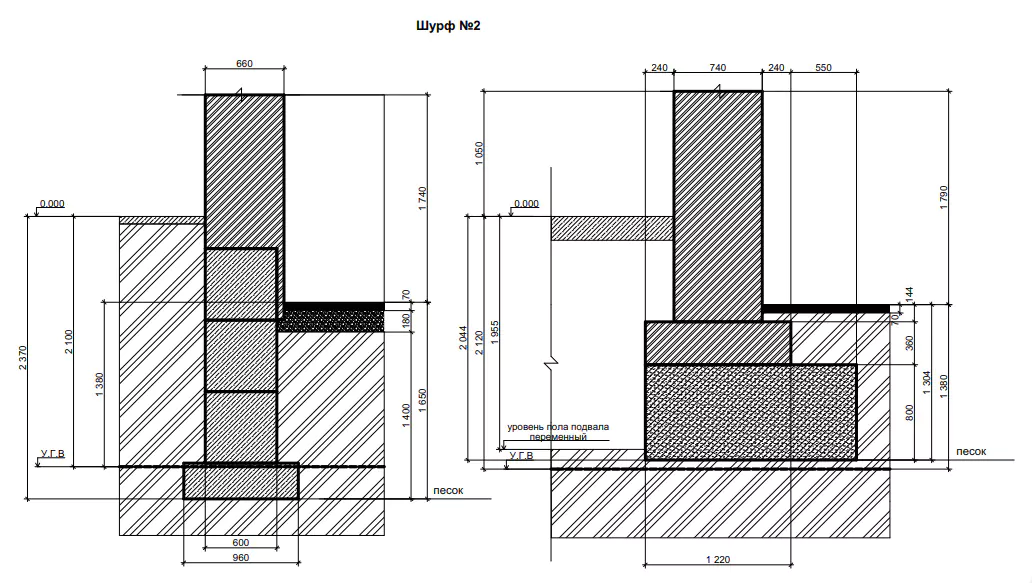

Результаты шурфования могут быть следующими:

есть данные о глубине заложения подземной части;
получены габаритные размеры основания;
с лаборатории поступила информация о состоянии фундамента и степени его прочности;
наличие дефектов и разрушения;
класс бетона, марка камня;
есть данные о состоянии гидроизоляции;
можно проверить геометрию основания;
также всегда обнаружится усиление нагрузок на конкретный участок фундамента.

Как нужно вскрывать фундаменты методом шурфования

Инструментальное обследование фундамента

Учитывая, что одной из стенок шурфа, который используется для обследования оснований, будет внешняя поверхность фундамента, тогда существует три основных варианта их вскрытия:

двухсторонний – тогда шурф выкапывается по обеих сторонам симметрично и соединяется снизу подошвы. Применяется, если в наличии есть значительные деформационные проседания или при возможности влияния избыточных нагрузок от надстроенных конструкций.
угловой – яму копают также с обеих сторон, но она не соединяется и имеет небольшой уклон. Глубина в таких случаях может быть не до самого дна подошвы. Его устраивают при одинаковых размерах железобетонного основания и отсутствия влияния осадочных процессов. При обследовании фундаментов промышленных объектов также учитывается равномерность нагрузок от смонтированного оборудования и отсутствие возможности демонтажа.
периметрический – полное оголение всех поверхностей фундамента с трех сторон, а четвертая может не оголяться. Этот метод используется в критических ситуациях, когда нужно провести полный осмотр основания или грунта. Но вскрытие фундамента, в этом случае, допускается производить не сразу по всему периметру, а только участками, составляющими длину не более полутора метров, иначе может произойти обрушение обследуемой постройки.

Иногда возникает ситуация, когда для небольшого частного дома шурфов используется больше, чем при обследовании огромного промышленного предприятия.

Причина тут кроется в следующем: на обследование в значительной мере влияют конкретные условия проведения анализа и отбора проб, а также предварительные замеры.

Как правило, все это делают профессионалы, поэтому человеческий фактор сведен к минимуму. Бывает, что при первичном отборе проб уже возникают значительные несоответствия конструкции с технической документацией. Поэтому, нужно проводить дополнительное шурфование.

Шурф это – как правильно шурфить фундамент

Шурф – это специальная скважина, при помощи которой осматривают фундамент и берут пробы грунтов в ходе исследования. Процесс подготовки шурфов называется шурфованием. В статье рассмотрены основные нормы и параметры организации шурфов.

Размер шурфов

Основное правило при откопке шурфов – он должен быть удобным для работы. Человек, находящийся в шурфе должен иметь возможность приседать на корточки, наклоняться, чтобы взять пробу и проч. В случаях с мелкозаглубленными фундаментами достаточно шурфов 80Х80см. Если основание заглублено ниже отметки 0,6м, то делают квадратный шурф со стороной 1м.

Глубина

При расчетах глубины шурфов опираются на следующие правила:

Для обследования фундамента необходим шурф, по глубине равный высоте подземной части фундамента. Следует вырыть яму до самого основания, до той точки, где бетон опирается в грунт.
В некоторых случаях может потребоваться более глубокий шурф. Его заглубляют на 10-20см ниже залегания подошвы. Делать это можно лишь в том случае, если вы уверены в том, что состояние фундамента удовлетворительно.
Когда речь идет о шурфовании перед началом строительства, за основу берется проектная глубина основания, которое планируется возвести.
Слишком заглубленные шурфы в условиях неустойчивого грунта требуют укрепления с помощью деревянных щитов или откосов.

Где копать шурф?

Если говорить о том, как правильно шурфить, то помимо размеров ямы, важным моментом является также место, где следует провести шурфование.

Перед тем, как рыть шурф, в первую очередь необходимо выяснить у специалиста, для которого он готовится, в каком именно месте он будет проводить работы.

В целом при шурфовании опираются на несколько важных правил:

Если в доме есть подвал, то шурф копают именно в подвале, а не снаружи.
Если подвала нет, то возможны оба варианта – внутренний или наружный шурфы.
Специалисты рекомендуют шурфить в точках, где пересекаются капитальные стенки. Это позволяет провести осмотр основы одновременно под обеими стенками).
Если речь идет о строительстве нового дома, то лучше всего организовать шурфы по возможности ближе к будущей постройке.

Шурф фундамента обычно проводят обязательно в тех точках, где деформация стенок очевидна. Также шурфуют участки в местах аварийного состояния фундаментов или грунтов.

В процессе реконструкции объектов шурфы обустраивают в местах, где установлены несущие колонны или вблизи несущих стен.

Сколько шурфов необходимо?

Число шурфов определяется начальной целью, с которой проводится ревизия фундамента. Если речь идет о реконструкции или выполняется капитальный ремонт дома, то обычно копают 2-3 ямы. В целом, рекомендацию по количеству шурфов обычно дает специалист, который будет использовать их в процессе работы – геолог, строитель-инженер и проч.

Типы шурфования

Устройство шурфов ленточных фундаментов схоже в общих чертах. Стенкой шурфа является поверхность ленты фундамента. В случаях со столбчатыми фундаментами существует несколько схем, по которым проводят вскрытие:

Двухсторонний шурф – копается с двух смежных сторон основы из железобетона.
Угловой – это также яма, расположенная по двум сторонам, но раскапывается она лишь на половину каждой грани опоры.
Периметрический шурф – три стороны раскапывают полностью, а четвертую – частично.

После выполнения работ шурфы засыпают грунтом, последовательно утрамбовывая каждый слой. В конце обязательно восстанавливают отмостку.

что это такое, когда нужно делать

На чтение 7 мин Просмотров 652 Опубликовано 16.06.2020 Обновлено 28.05.2020

Подземный фрагмент строения спрятан от глаз толщей земли, поэтому осмотреть его можно только с помощью специальной технологии. Шурфление грунта делают с наружной стороны здания или внутри. Копают проходку прямоугольного, иногда круглого сечения, глубину и размеры которой определяют потребностями в исследовании и расположением по отношению к другим сооружениям.

Что такое шурфление фундамента

Шурф для обследования фундамента

Разработку шурфа относят к деятельности инженеров-геологов и выполняют в соответствии с ГОСТ 21302-2013. Колодцы копают до 30 м глубиной для нахождения ископаемых, забора грунтовых проб, обследования фундаментов, организации вентиляции, устройства дренажа и других задач.

Фундамент изучают из круглого или прямоугольного канала такого размера, чтобы туда мог спуститься человек. Площадь сечения выбирают в диапазоне 0,9 – 4 м2. Мягкие грунты разрабатывают вручную лопатами и ломом, землю поднимают на поверхность емкостями на веревке. Рыхлые почвы требуют установки укрепляющих настилов с балочными подпорками и стойками, чтобы не обрушились вертикальные ограждения выемки. Иногда стенки делают под уклоном по этой же причине.

Шурфы делят по глубине исполнения:

мелкие — до трех метров, чаще не требуют укрепления стенок;
средние скважины — до 10 метров, для работы в них человеку нужна организованная вентиляция;
глубокие — больше 10 метров, в таких скважинах работают специалисты с техническими средствами защиты.

Возле эксплуатируемых фундаментов шурф копают до подошвы, где опора дома соединяется с грунтовым основанием. Иногда требуется заглубить проходку ниже пяты на 20 – 30 см. Такое действие допускают, если фундамент строения находится в хорошем состоянии, был выполнен с соблюдением технологии и по конструктивному расчету. Оголение нижнего края слабой опоры повлечет осадку здания из-за условий изменившегося давления земли.

Тоннели перед новым строительством роют до отметки проектного заглубления опоры дома.

Число колодцев определяет инженерно-технический работник, в задачи которого входит шурфовка коммуникаций, обследование подземных конструкций. В других случаях рассчитывает геолог для иных целей.

Проблемные моменты проведения

Если требуется шурфование зимой, необходимо отогревать почву

Количество выемок для обследования фундамента или подземных труб иногда увеличивается по сравнению с заявленным числом и выставленным в смете. Это случается из-за несостоятельности существующих планов здания и чертежей расположения коммуникаций. В реальности 1-2 канала оказываются отрытыми зря, т.к. расположение коллекторов сильно отличается от старых планов постройки, если она несколько раз подвергалась реконструкции.

Негативные особенности проведения шурфования:

Требуется согласование с органами строительного надзора по региону, что занимает больше времени, чем само шурфление и обследование конструкций. Часто проходки выполняют без разрешения служб, что грозит штрафами. Как вариант, делают шурфы внутри строения, но тогда разбирают конструкцию пола.
Нужно наличие технических планов по строительству здания и его перевооружения для выбора точного места проведения шурфования. Иногда первоначальные эскизы заказчик имеет, но последующая реконструкция проводилась без чертежной документации, и определить прохождение труб или дополнительных фундаментов трудно.
Погодные условия влияют на продолжительность работ.
Организация, которая проводит диагностику опор строения или коммуникаций, должна уделить внимание восстановлению целостности коллекторных оболочек. Работники выполняют новую изоляцию фундамента или другую защиту конструкций вместо нарушенной ранее оболочки на месте вмешательства.

В период выработки грунта возникают подтопления из-за высокого уровня почвенной жидкости, что затрудняет работы и требует устройства дренажной системы. Иногда приходится копать в условиях мерзлого грунта, поэтому отогревают землю кострами, обрабатывают паром и укладывают разогретые предметы в области шурфования. На один рабочий день расходуют 0,25 – 0,35 м³ дров, что несет дополнительные расходы на выполнение колодца в зимнее время.

Для чего необходимо обследование подземных конструкций

Проблемы с подземной частью проявляются трещинами на внутренней или наружной поверхности стен. Иногда заклинивает двери из-за перекоса коробки, причем случается это в определенной части дома. Изменения говорят о деформации строения, что случается из-за разрушения основания. Шурфование или шурфление делают, чтобы выяснить причину.

Во время капитальной реконструкции здания нагрузка на грунт может усилиться, поэтому обследуют состояние фундамента, для чего выполняют выемку земли рядом с основой строения. Иногда хватает изучения технических чертежей и пояснительной записки (если постройка новая), но в большинстве случаев этого недостаточно. Старые здания нельзя реконструировать без осмотра опорных конструкций.

Ситуации, когда поводят шурфление:

надстройка мансарды и верхних этажей в доме, устройство обзорных площадок;
техническое перевооружение предприятия;
капитальный ремонт стен и перекрытий с увеличением нагрузок на основание;
появление трещин, перекосов в строении, просадок;
строительство соседнего здания, расположенного близко к существующей постройке.

Деформации опорных конструкций появляются из-за намокания от почвенных жидкостей, канализационных утечек, прорывов близко проходящего водопровода. Фундамент разрушается от недостаточного уплотнения земли при засыпке, при вымывании грунта или сдвиге слоев в результате пучения.

При шурфлении достают пробы почвы в основании опорной части, визуально обследуют состояние конструкции. Берут пробы материала фундамента для лабораторных анализов, делают вскрытие бетона для выявления дефектов арматуры.

Как правильно устраивать шурфы

Шурф — это яма, которая оголяет стенку столбчатого, ленточного фундамента, бок монолитной плиты или часть коммуникационной магистрали. Проблемные участки становятся приоритетными при выборе расположения проходок. Длинномерные зоны исследуют в местах, которые не доставляют неудобства прохожим или соседям.

Количество разработок зависит от цели проверки опорных конструктивов:

реконструкция, которая не предусматривает увеличение давления, требует 2-3 контрольных колодцев по периметру дома, а также поблизости колон или столбчатых опор;
для устройства дренажа копают ямы во всех обводненных областях;
по одной скважине возле стен делают при заглублении подвала;
загруженные зоны шурфуют с внешней и внутренней стороны опор на наиболее опасных участках;
проверяют состояние дополнительных опор копанием ям возле каждого их расположения;
обследуют деформации с устройством шурфов во всех нужных областях.

Внимание уделяют аварийным участкам фундамента или почвы. В этом случае 1 – 2 шурфа делают в надежных зонах для сравнения степени изношенности разных отрезков фундамента. Если надстройка этажей делается в отдельной части здания, проверяют основание будущей нагруженной области. Минимальная площадь дна канала составляет 1,25 м².

В домах с подвалами работы выполняют изнутри, что уменьшает трудозатраты. Такие колодцы делают глубиной 0,8 – 1,2 м, а дно имеет размеры 1 х 1 м.

Варианты вскрытия фундаментов методом шурфления

При исследовании столбчатого фундамента шурф роют по периметру

Находят глубину заглубления опор, размеры и габариты, уточняют тип конструкции и прочность в результате осмотра. Выявляют разрушения, дефекты, марку и класс бетонного камня по лабораторным результатам. Обследование определяет сдвиг по вертикали и изменение глубины заложения из-за вспучивания почвы.

Варианты обнажения фундаментов:

двустороннее — проходку делают по двум сторонам до низа фундаментной подушки, ямы располагают напротив друг друга;
угловое — колодцы копают по двум сторонам угла основания и внутри напротив также выполняют шурфы;
периметрическое — делают для столбчатых фундаментов, когда оголяют три стороны, а четвертую очищают частично.

По периметру шурфование выполняют в критических случаях, когда нужно максимально точно осмотреть подземную часть или состояние грунта под подошвой. Не допускается откапывать конструкции сразу, поэтому применяется частичный метод отрыва. Одновременно разрешается открывать только 1,5 метра по длине стен, иначе появляется опасность обрушения.

Иногда нужно больше шурфов для обследования небольшого частного дома, чем для определения несущей способности большого промышленного сооружения. Это объясняется условиями эксплуатации, наличием чертежей и результатов предыдущего обследования.

Осмотр поручают техникам с освидетельствованием на проведение работ и разрешением регионального надзора за строительством. Неспециалисты могут случайно удалить почву из-под пяты, что приведет к просадкам. Обследование проводят быстро при высокой отметке стояния грунтовых вод, т.к. интенсивный отвод воды ведет к вымыванию пород и песчаного основания. По окончании ствол засыпают с уплотнением земли, восстанавливают отмостку и пол внутри строения.

Откопка шурфов. Правила откопки шурфов при обследовании фундаментов и грунтов основания

Правила откопки шурфов при обследовании фундаментов и грунтов основания

Шурф представляет собой вертикальную выработку в грунте вблизи несущих строительных конструкций (колонны, стены) для возможности проведения обследования фундаментов. Глубина шурфа зависит от глубины заложения фундаментов, чаще всего глубина шурфа не более 2,5 метров. Размеры шурфа в плане определяются размерами подошвы фундамента и обычно составляют 1,5х1,5 метра.

Важно понимать, что при проведении работ по обследованию технического состояния фундаментов и грунтов основания, устройство шурфов это единственный достоверный способ технического освидетельствования конструкций.

Задачи, решаемые при устройстве шурфов:

устанавливается тип фундамента, определяются геометрические размеры и глубина заложения подошвы фундамента;

определяется техническое состояние, наличие трещин и деформаций, определяется состояние вертикальной и горизонтальной гидроизоляции;

определяется класс бетона, марка камня и раствора в конструкциях фундамента;

производится отбор проб грунта, подстилающих подошву фундаментов, для проведения лабораторных исследований и физико-механических свойств;

выполняются поверочные расчеты грунтов оснований и фундаментов, необходимые для выдачи рекомендаций Заказчику о возможной дальнейшей эксплуатации, реконструкции;

составление заключения по обследованию фундаментов и грунтов основания.

Места устройства (бурения) и количество шурфов определяются непосредственно при проведении технического обследования фундаментов. Количество шурфов зависит от принятой при проектировании конструктивной схемы обследуемого здания или сооружения.

Устройство шурфов является неотъемлемой частью работ при проведении детального обследования конструкций фундаментов.

lidermsk.ru

Правила откопки шурфов при обследовании фундаментов и грунтов основания • «СЗИЦ»

ЭкономияSavedRemoved 0

Правила откопки шурфов при обследовании фундаментов и грунтов основания

Правила откопки шурфов при обследовании фундаментов и грунтов основания

Правила откопки шурфов при обследовании фундаментов и грунтов основания

Правила откопки шурфов при обследовании фундаментов и грунтов основания

Отвесная выработка представляется в виде шурфа, расположенного недалеко от основных строений (колонны, стенки) в почве, предназначением которых является освидетельствование фундаментальных конструкций. Углубленность шурфа зависит от длины вертикального расположения оснований, обычно, не более 2,5 м. Габариты шурфа проектируются, исходя из образцов фундаментального основания, и, как правило, оформляют в виде 1,5х1,5 метра.Следует осознавать, что на тестировочные испытания, согласно правилам откопки шурфов при обследовании фундаментов и грунтов основания, механизм шурфов выступает точным технологическим методом обследования конструкционных систем. Шурф раскопан перед колонным основанием корпуса из металла, механизм которого способен дать определяющую характеристику в положении оснований перед внешней стеной.

При установке шурфов выделяются следующие задачи:

определяется вид основания дома, формируются объемы и углубленность заложения подошвы внизу конструкционных элементов;выявляется присутствие трещин, обусловленное положением отвесной и горизонтальной гидроизоляции;устанавливается принадлежность бетона к конкретному классу, обозначается тип камня, вместе с растворным веществом в комплексах основания;производится освидетельствующая проверка почвы, подстилающей подошву оснований, в ходе которой выполняется ряд тестирований физико-автоматических качеств;проводятся вычисления с помощью контрольно-вычислительной техники на предмет определения надёжности в ходе последующей эксплуатации или перестройки конструкций;выводится заключительная часть анализа почвы и оснований. Места для бурения, равно как и число шурфов формируются прямо из правил откопки шурфов при обследовании фундаментов и грунтов основания, согласно проведению технологического освидетельствования несущих изделий. Число шурфов находится в прямой зависимости от установленной схемы проекта исследуемого сооружения, либо постройки. Устройство шурфов представляется обязательными трудами с проведением подробного тестирования основных конструкционных систем.

izyskaniya-obsledovanie.ru

что это такое? Устройство шурфов

«Шурфы» – слово, которое изначально ассоциировалось с геологическими раскопками. В дальнейшем оно нашло свое применение в геодезии, археологии, строительстве, в инженерных исследованиях коммуникаций. Какие бывают шурфы? Что это такое? Их устройство и особенности мы рассмотрим подробнее.

Шурф: определение

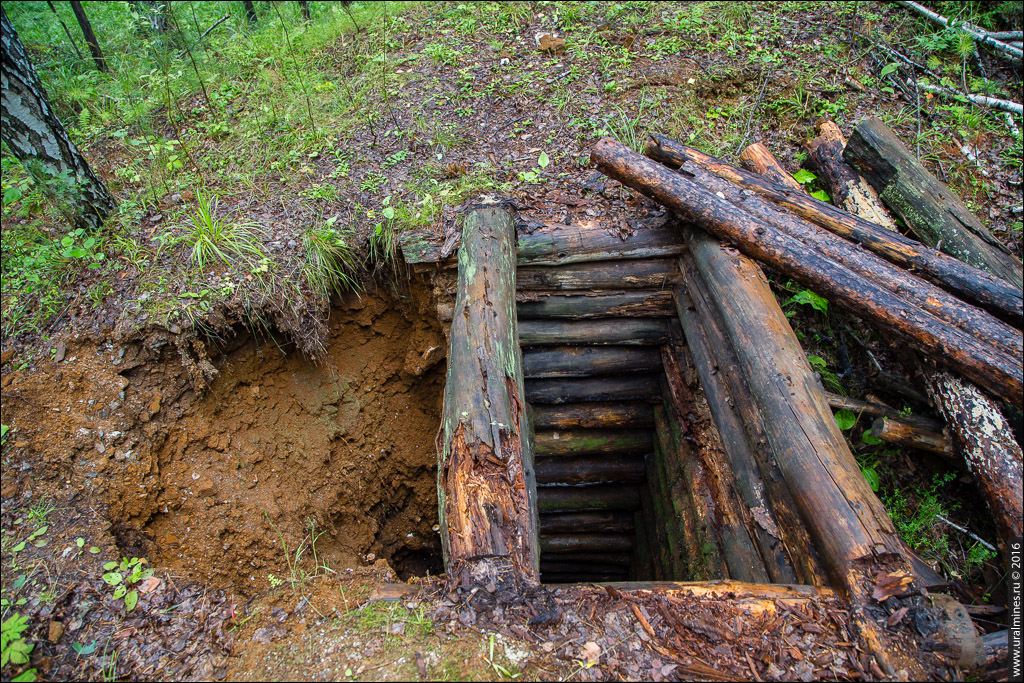

Этим словом в геологии обозначали вертикальное или наклонное углубление в земле для поиска и разведки полезных ископаемых. Сечение таких устройств бывает круглое (их еще называют дудками), прямоугольное, квадратное. Основная особенность – небольшие параметры от 800 до 4000 мм, глубина — до 40 м. Эти геологические выработки применяются для спуска/подъема людей, груза в шахту/на поверхность. В рыхлых почвах эти устройства требуют фиксации балками для предотвращения осыпания.

Учитывая вышеизложенное, невозможно недооценить шурфы. Значение слова разобрали, следует рассмотреть специфику использования, виды, устройство.

Сферы применения

Выделяют четыре основных направления использования шурфов:

для детального изучения геологического разреза;
отбора грунтовых образцов не разрушенного монолита;
полевых инженерно-геологических исследований;
гидрогеологических исследований.

Как видно, сфера применения шурфов со временем сильно расширилась.

Виды

Исследовательские работы такого плана производят в двух основных направлениях:

инженерно-геологических;
специального назначения (используются для оценки состояния фундамента; главная цель – выяснить причину возникших деформаций).

По размерам шурфы разделяют на три группы:

Мелкие. Глубина залегания — до 3 м. Как правило, такие устройства не требуют фиксации. Часто используются в инженерных исследованиях (около 60 %).
Средние. Глубина составляет не более 10 м. При их устройстве уже предусматривается система вентиляции. Заглубление производят с помощью буровых установок.
Глубокие. Параметр залегания — от 10 м. Используются для решения специальных задач.

Устройство шурфов

Для монтажа таких объектов может применяться как ручной способ, так и использование спецтехники.

Основные параметры для шурфов выбираются в зависимости от предполагаемых работ, вида грунта. Рекомендованные габариты:

Прямоугольное, квадратное сечение: 1000 х 1250 мм, 1000 х 1500 мм, 1500 х 1500 мм, 2000 х 1500 мм. Выбираемый параметр зависит и от глубины устройства: при высоте шурфа 3000 мм – 1250 мм, 10 000 мм – 1500 мм, до 20 000 мм – 2000 мм, свыше 20 000 мм – 4000 мм.
Круглое сечение: от 700 до 1000 мм. Дудки с углублением до 10 000 мм – диаметр не менее 650 мм, свыше 10 000 мм – от 700 до 1000 мм.

Какие бывают шурфы, что это такое, мы разобрали. Теперь рассмотрим специфику применения в строительстве.

Шурфы специального назначения

Фундамент является основой дома. От его качества и состояния зависит целостность всего строения. Поэтому своевременная оценка – важная составляющая в реставрационных и строительных работах. Шурфы для исследования применяются в следующих случаях:

Надстройка дополнительного этажа, не учтенного в первоначальном проекте. Оценивается состояние фундамента и возможность добавочной нагрузки на него.
Техническая переоснастка. В строительстве – замена, модернизация инженерных сетей.
Капитального ремонта. Оценка обоснованности проведения работ.
Появление трещин на фасаде здания, перекосов дверных проемов. Такие дефекты говорят о деформации фундамента.
Недопустимые просадки строения. Этот недостаток может привести к полному разрушению сооружения.
При планировании закладки нового фундамента вблизи имеющегося. Оценивается возможное негативное влияние одного на другой.

Причины возникновения деформации можно выявить через шурфы.

Значение таких исследований – возможность выявления фактора разрушения фундамента и его устранение. Главными причинами, оказывающими прямое влияние на основание здания, могут быть:

Атмосферные осадки. Они могут накапливаться и подтачивать основание. Избыток осадков выше среднего может спровоцировать поднятие грунтовых вод, что также оказывает негативное влияние на состояние фундамента.
Утечка воды из коммуникаций. Параллельно может проводиться исследование их состояния.
Недочеты по уплотнению основания и обратной засыпки.
Смещение грунтовых слоев по отношению друг к другу и прочие.

Своевременное выявление причин разрушения фундамента и их устранение могут продлить жизнь строения.

Особенности шурфов в строительстве

Факторы, влияющие на выбор места для исследования:

наличие явной деформации на определенном участке здания;
наиболее загруженный фрагмент строения;
если дом многосекционный, то исследованию подвергается каждая секция;
при наличии дополнительных опор, их также осматривают;
при реставрации определяют места, где установлены несущие стены и опоры.

Шурфы углубляют ниже уровня фундамента, чтобы была возможность исследовать состояние основания.

Для ленточного фундамента обследование может производиться и внутри здания, и снаружи. Шурф выкапывается таким образом, чтобы был доступ к основанию.

Для столбчатых фундаментов могут быть три вида исследовательских углублений:

Двухстороннее. Обнажают две смежные стороны опоры.
Угловое. Также очищают две стороны основания, но до половины ширины.
Периметрическое. Применяется в экстренных случаях, когда требуются основательные исследования и самого основания, и прилегающего грунта.

Шурфы в строительстве используются мелкого, изредка среднего углубления.

Виды исследований

Какие варианты исследований помогают производить шурфы? Что это такое? Какое это имеет значение для оценки состояния фундамента?

Чтобы ответить на эти вопросы, рассмотрим перечень исследовательских работ:

Глубина залегания фундамента. Соответствует ли эта величина весу, высоте строения и грунту.
Габариты. Соответствие проектной документации.
Тип и прочностные данные.
Обнаружение дефектов и причины их возникновения.
Качество используемых материалов. Выявляется с помощью забора образцов и их исследования в лаборатории.
Сохранность и качество гидроизоляции.
Изменение вертикали.
Состояние основания.
Наличие усилений.

Такие исследования помогают определить срок службы здания; возможность проведения реставрационных работ, надстройки дополнительного этажа.

Как видно, переоценить важность таких устройств, как шурф, для строительной отрасли сложно.

Негативные последствия применения шурфов

Иногда при устройстве углублений могут возникать следующие последствия:

шум при разрушении бетонных конструкций;
грязь и пыль;
рост показателей влажности;
подтопление, если не произведена своевременная откачка атмосферных вод;
нарушение гидроизоляции основания;
невозможность эксплуатации объектов, подлежащих обследованию;
затруднение движения вблизи обследуемых участков.

Важно, чтобы все работы производились под руководством профессионалов. Это поможет избежать ряда негативных последствий.

Геодезические исследования и шурфы

Еще на стадии проектирования важным является результат геодезического исследования, которое позволяет определить вид грунта, глубину залегания грунтовых вод, наличие подземных инженерных сетей и прочее. Эти данные помогают определиться с типом фундамента, глубиной его залегания и инженерных сетей, с видом материалов для строительства и многое другое.

Поэтому применение исследования с помощью шурфов на этапе проектирования определяет качество и длительность срока службы будущего строения. «Какие бывают шурфы, что это такое; их устройство и особенности; важность для строительных, геодезических и инженерных работ» – тема актуальная и перспективная. С помощью этих устройств можно продлить жизнь старого строения и увеличить срок службы возводимого здания.

fb.ru

Как правильно шурфить фундаменты: обследование фундамента здания

В чем суть такой технологии

Шурф для здания с фундаментом глубокого заложения

Расположены шурфы симметрично по отношению к поверхности, их в большинстве случаев обустраивают на внешней стороне здания, ведь внутри копать тяжело.

Когда нужно проводить обследование оснований и фундаментов

Лопнувший фундамент

При плановом увеличении этажности здания;
Изменении назначения здания, технического переоснащения производственного здания;
Капитального или планового ремонта фундамента, связанного с возникновением видимых признаков деформации несущей конструкции;
При появлении значительных трещин, деформаций и просадок цокольного этажа, а также фасада дома;
При возникновении просадок, не связанных из сезонными колебаниями почвы;
При проектировании и старте возведения неподалеку других зданий;
Если нужно провести реставрационно-восстановительные работы в памятках архитектуры, скульптурах с пьедесталами и прочими аналогичными сооружениями.

Но, когда здание дает систематические просадки, ситуация усугубляется, а также нужно проводить реставрацию существующего здания, тогда обследование фундамента делается в полном объеме. И шурфование тут будет оптимальным методом.

Причины деформации и разрушения фундаментов зданий:

Дождевая вода, которая проникла вглубь фундамента через трещины, поры или поврежденную дренажную систему;
Агрессивные подземные воды, загрязненные химическими веществами, которые попали вглубь основания с поврежденных канализационных коллекторов;
Поднятые выше допустимого уровня грунтовые воды;
Когда были допущены ошибки в проектировании основания, использовались не качественные строительные материалы и изделия, не рассчитанные на расчетные нагрузки;
Естественное старение строительных материалов, в частности песчаника, известняка и бута;
Через возникновение сторонней вибрации со стороны новых промышленных и административных сооружений, которая воздействует на фундамент с внешней стороны;
Смещение грунтовых слоев, прочие причины.

Как правильно устраивать шурфы

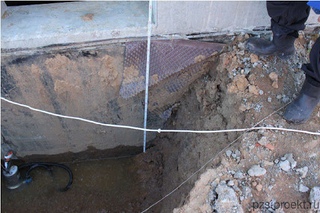

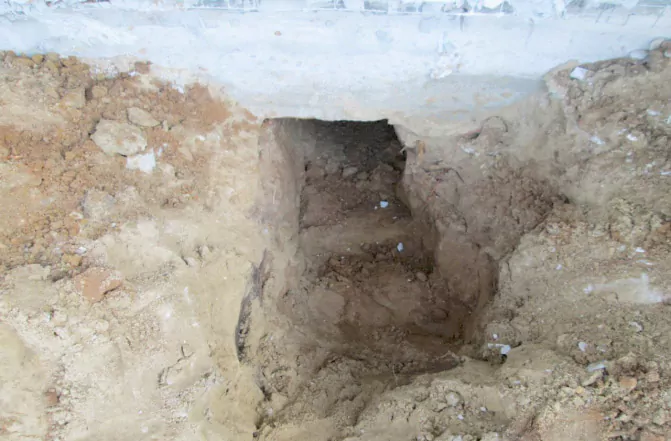

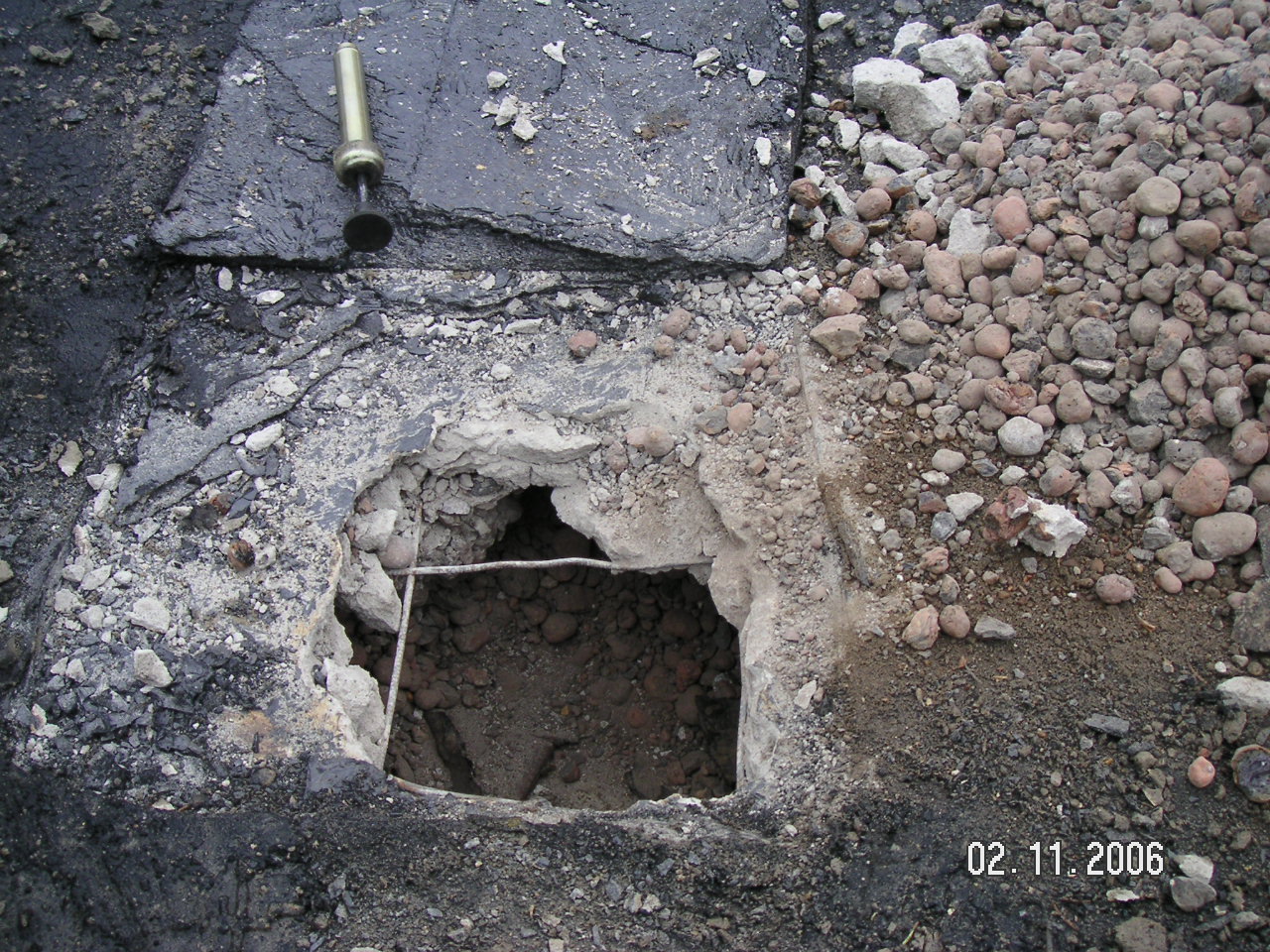

Разведочный шурф в подвале здания для обследования состояния фундамента

Поэтому, перед началом работ нужно предупредить окружающих, а все такие работы имеют временный характер и уже через несколько дней ямы снова засыпают грунтом.

Техническое обследование фундаментов

на участках с большими нагрузками;
в каждой самостоятельной части секционного многоэтажного дома;
в местах установки дополнительных опор.

Сколько нужно делать шурфов?

Шурф в ленточном фундаменте

Количество зависит от степени повреждения фундамента. Если это ленточный или монолитный фундамент, тогда шурфы делают каждых 1 метр или еще ближе. Также всегда выполняют 2-3 контрольных отбора проб в независимых местах, чтобы затем сделать сравнительный анализ состава фундамента и грунта вокруг него.
Если нужно провести только обследование, тогда делают 2-3 шурфа на каждых 10 метров длины основания.
При устранении поступления грунтовых вод выкапываются ямы уже в заблаговременно высушенных участках подвала или цокольного этажа. А если проводится углубление подвала, тогда достаточно и одной ямы посередине каждой стены.
В случаях обнаружения колебаний уровня основания или значительной просадки, шурфы устанавливают двухсторонние, чтобы найти причину просадки.

Все шурфы всегда выкапывают на глубину ниже подошвы основания еще минимум на полметра.

Результаты шурфования могут быть следующими:

есть данные о глубине заложения подземной части;
получены габаритные размеры основания;
с лаборатории поступила информация о состоянии фундамента и степени его прочности;
наличие дефектов и разрушения;
класс бетона, марка камня;
есть данные о состоянии гидроизоляции;
можно проверить геометрию основания;
также всегда обнаружится усиление нагрузок на конкретный участок фундамента.

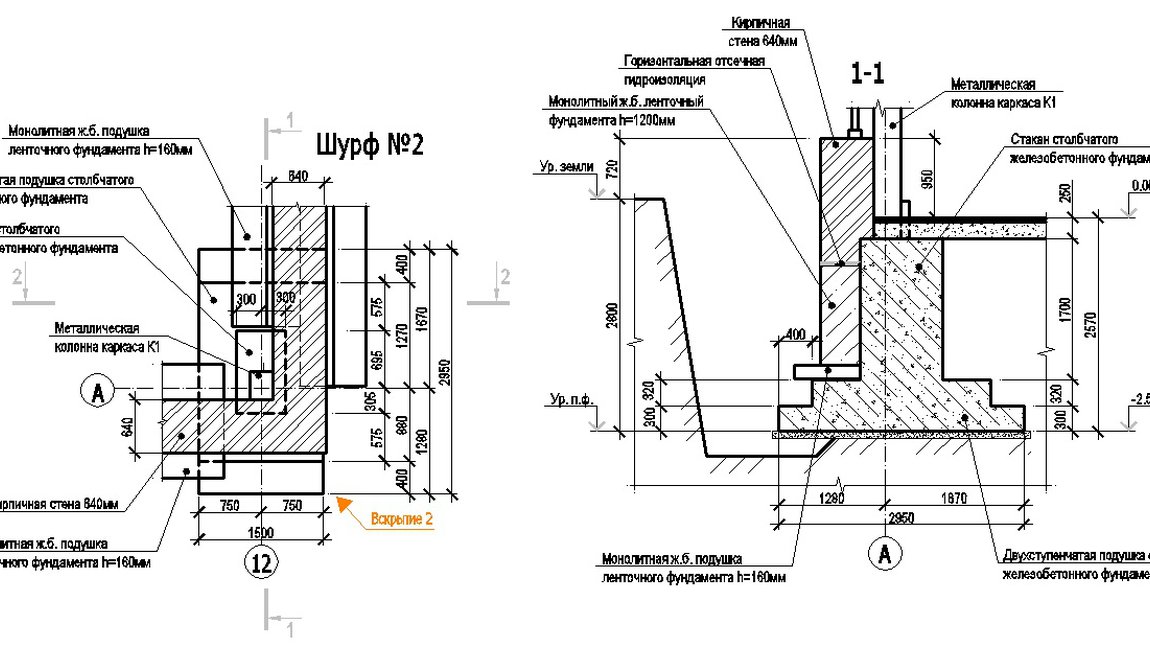

Как нужно вскрывать фундаменты методом шурфования

Инструментальное обследование фундамента

двухсторонний – тогда шурф выкапывается по обеих сторонам симметрично и соединяется снизу подошвы. Применяется, если в наличии есть значительные деформационные проседания или при возможности влияния избыточных нагрузок от надстроенных конструкций.
угловой – яму копают также с обеих сторон, но она не соединяется и имеет небольшой уклон. Глубина в таких случаях может быть не до самого дна подошвы. Его устраивают при одинаковых размерах железобетонного основания и отсутствия влияния осадочных процессов. При обследовании фундаментов промышленных объектов также учитывается равномерность нагрузок от смонтированного оборудования и отсутствие возможности демонтажа.
периметрический – полное оголение всех поверхностей фундамента с трех сторон, а четвертая может не оголяться. Этот метод используется в критических ситуациях, когда нужно провести полный осмотр основания или грунта. Но вскрытие фундамента, в этом случае, допускается производить не сразу по всему периметру, а только участками, составляющими длину не более полутора метров, иначе может произойти обрушение обследуемой постройки.

Причина тут кроется в следующем: на обследование в значительной мере влияют конкретные условия проведения анализа и отбора проб, а также предварительные замеры.

fundamentclub.ru

Что такое шурф. Проходка шурфов

Наши заказчики, часто слыша про необходимость в отрывки шурфов для обследования фундаментов зданий, задают вопрос о том, что он из себя представляет.

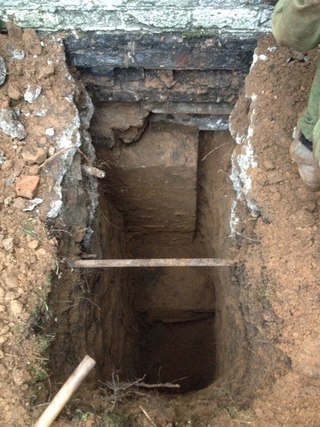

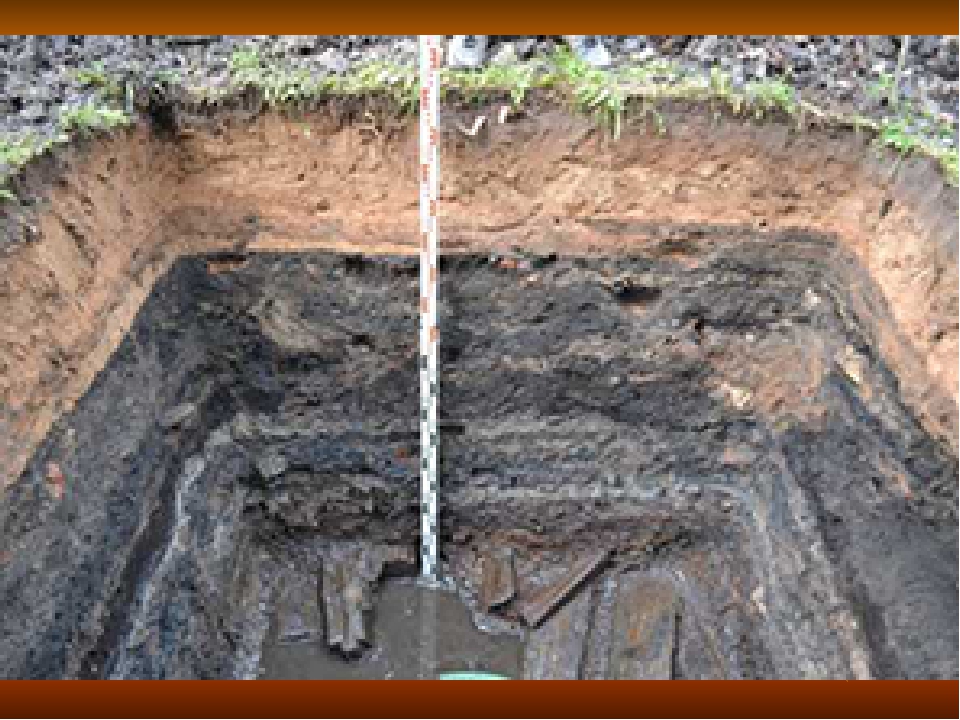

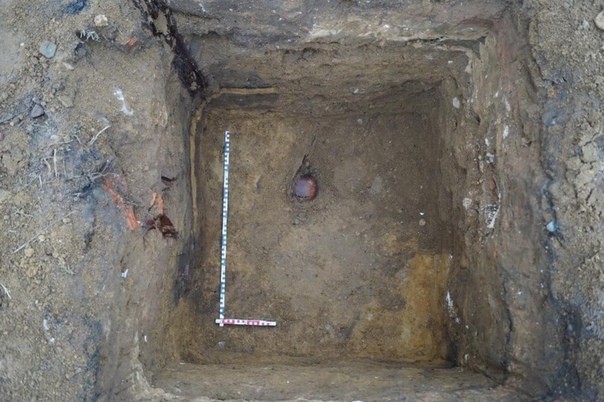

Шурф, фактически, является ямой, отрытой под фундамент здания для изучения состава, качества и состояния его материала, а также, отбора образцов грунта из под подошвы фундаментов для лабораторного исследования.

Размеры границ шурфа разнятся в зависимости от его глубины и, в среднем, составляют от 0,50х0,50 м для шурфа глубиной до 0,80 м до 1,50х1,50 м для шурфа, глубиной 4,00 м То есть, если брать средний шурф, отрытый под фундамент снаружи здания, глубиной 2,00?2,50 м, его габариты, приблизительно, будут равны 1,0х1,2 м Шурф, вырытый из подвала здания, глубиной около 1,2 м – 0,60х1,00 м.

Обследование фундаментов является наиважнейшей частью работ по полному обследованию конструкций здания, и, соответственно, работы по откопке шурфов являются важным и необходимым составляющим качественного обследования.

Если для надземных конструкций, по причине их доступности, провести полное обследование не составляет труда, обследование фундаментов вызывает определенные сложности.

Прежде всего, трудности заключаются в отсутствии возможности сплошного визуального контроля состояния фундамента, поэтому, грамотно наметить необходимые места для проходки шурфов (и их количество) под силу лишь опытному специалисту.

Места отрывки шурфов нельзя назначать, руководствуясь лишь доступностью и удобством для будущих работ. Разумеется, при прочих равных, приоритет за наиболее беспроблемными, с точки зрения создания помех другим людям, участками. Однако часто обстоятельства требуют изучение состояния фундаментов в сложных местах.

В этом случае наши сотрудники стараются провести обследование на данном участке максимально быстро, эффективно используя отведенное для работ время и защищая от воздействия грязи окружающие место работы конструкции защитными пленками.

После обследования фундаментов из отрытых шурфов берутся пробы грунта для лабораторного анализа, и оперативно проводится восстановление разрушенных участков покрытия пола или отмостки.

Нередко работы по откопке шурфов осложняются наличием непростых гидрогеологических условий, когда одновременно с откопкой приходится эвакуировать из шурфа воду, а также организовывать защиту от обрушения в отрытый шурф грунта.

В любом случае, неудобства из-за изыскательских работ по обследованию фундаментов носят временный характер и, учитывая общую целесообразность проводимых мероприятий, не являются критичными.

obsledovanie.org

Отрывка шурфов для обследования фундаментов

Количество просмотров публикации Отрывка шурфов для обследования фундаментов — 1565

Состав работ

Обследование фундаментов и оснований

Из комплекса работ по обследованию строительных конструкций зданий обследование оснований и фундаментов является наиболее сложным ввиду многообразия скрытых факторов, влияющих на состояние наземных конструкций.

Обследование грунтов оснований должно проводиться специализированными организациями в соответствии с требованиями СНиП 2.02.01-83*, СНиП 11-02-96, СНиП 2.01.14-83, ГОСТов 5180-84, 12248-96, 20276-99 и соответствующих инструктивно-нормативных документов. В связи с этим в настоящем Пособии рассматриваются в основном вопросы обследования технического состояния конструкций фундаментов и определения их несущей способности.

Обследование оснований и фундаментов, как правило, включает следующие этапы работ: подготовительный, натурный (полевой), лабораторный и камеральный.

В состав работ подготовительного этапа входит изучение:

проектной документации;

материалов инженерно-геологических обследований, гидрогеологических и других материалов, отражающих особенности площадки обследуемого объекта;

журналов наблюдений за осадками, кренами, трещинами, прогибами и деформациями фундаментов;

инженерных мероприятий, проводившихся в пределах площадки или вблизи нее; наряду с этим осуществляется наружный осмотр здания для установления общего состояния конструкций, зоны наибольших деформаций и повреждений конструктивных элементов, определения места выработок, вскрытий фундаментов, места геодезических знаков и реперов.

В состав работ по натурным (полевым) обследованиям входит:

отрывка шурфов для вскрытия фундаментов; обследование технического состояния конструкций фундаментов, описание состояния гидроизоляции, составление ведомости дефектов и повреждений фундаментов, определение или уточнение нагрузок и воздействий и инструментальное определение прочностных характеристик материала конструкций фундаментов;

отбор образцов материалов фундаментов для физико-механических и химических испытаний, инструментальное определение деформаций надземных конструкций.

Лабораторные работы включают испытание отобранных образцов материалов и установление фактических их физико-технических характеристик.

Камеральные работы включают обобщение результатов обследований и составление заключения о техническом состоянии конструкций фундаментов и о несущей их способности.

Необходимое количество шурфов зависит от цели обследования, объёмно-планировочного и конструктивного решений здания, а также технического состояния строительных конструкций и условий их эксплуатации:

при восстановлении здания в местах неудовлетворительного состояния надземных конструкций (просадки, перекосы, крены, трещины, недопустимые деформации) не менее 2-3 шурфов;

при детальном обследовании фундаментов отрывается по одному шурфу в каждом месте неудовлетворительного состояния надземных конструкций;

при ликвидации последствий затопления подвалов, тоннелей, технологических каналов и т.п. — по одному шурфу в каждом обводненном месте.

Перед началом работ по вскрытию шурфов с целью предупреждения разрушения подземных коммуникаций (теплосетей) повреждения подземного технологического оборудования план размещения шурфов должен быть согласован и утвержден главным механиком или главным инженером предприятия.

Шурфы отрывают на глубину ниже уровня подошвы фундамента на 0,5 м. В случае если на этом уровне обнаружены насыпные, заторфованные, рыхлые или другие слабые грунты, в шурфах должны быть пробурены контрольные скважины.

При отрывке шурфов грунты тщательно осматриваются через каждые 20-30 см. Учитывая зависимость отсвойства грунтов и глубины шурфы проходят с креплением или без крепления. Воду из шурфов откачивают насосами. Отбор образцов грунта обычно производят из уровня подошвы фундамента. Образец шурфа приведен далее:

referatwork.ru

Шурфы — что это такое? Устройство шурфов

Шурф: определение

Сферы применения

Выделяют четыре основных направления использования шурфов:

для детального изучения геологического разреза;
отбора грунтовых образцов не разрушенного монолита;
полевых инженерно-геологических исследований;
гидрогеологических исследований.

Как видно, сфера применения шурфов со временем сильно расширилась.

Виды

Исследовательские работы такого плана производят в двух основных направлениях:

инженерно-геологических;
специального назначения (используются для оценки состояния фундамента; главная цель – выяснить причину возникших деформаций).

По размерам шурфы разделяют на три группы:

Мелкие. Глубина залегания — до 3 м. Как правило, такие устройства не требуют фиксации. Часто используются в инженерных исследованиях (около 60 %).
Средние. Глубина составляет не более 10 м. При их устройстве уже предусматривается система вентиляции. Заглубление производят с помощью буровых установок.
Глубокие. Параметр залегания — от 10 м. Используются для решения специальных задач.

Устройство шурфов

Для монтажа таких объектов может применяться как ручной способ, так и использование спецтехники.

Прямоугольное, квадратное сечение: 1000 х 1250 мм, 1000 х 1500 мм, 1500 х 1500 мм, 2000 х 1500 мм. Выбираемый параметр зависит и от глубины устройства: при высоте шурфа 3000 мм – 1250 мм, 10 000 мм – 1500 мм, до 20 000 мм – 2000 мм, свыше 20 000 мм – 4000 мм.
Круглое сечение: от 700 до 1000 мм. Дудки с углублением до 10 000 мм – диаметр не менее 650 мм, свыше 10 000 мм – от 700 до 1000 мм.

Какие бывают шурфы, что это такое, мы разобрали. Теперь рассмотрим специфику применения в строительстве.

Шурфы специального назначения

Надстройка дополнительного этажа, не учтенного в первоначальном проекте. Оценивается состояние фундамента и возможность добавочной нагрузки на него.
Техническая переоснастка. В строительстве – замена, модернизация инженерных сетей.
Капитального ремонта. Оценка обоснованности проведения работ.
Появление трещин на фасаде здания, перекосов дверных проемов. Такие дефекты говорят о деформации фундамента.
Недопустимые просадки строения. Этот недостаток может привести к полному разрушению сооружения.
При планировании закладки нового фундамента вблизи имеющегося. Оценивается возможное негативное влияние одного на другой.

Причины возникновения деформации можно выявить через шурфы.

Атмосферные осадки. Они могут накапливаться и подтачивать основание. Избыток осадков выше среднего может спровоцировать поднятие грунтовых вод, что также оказывает негативное влияние на состояние фундамента.

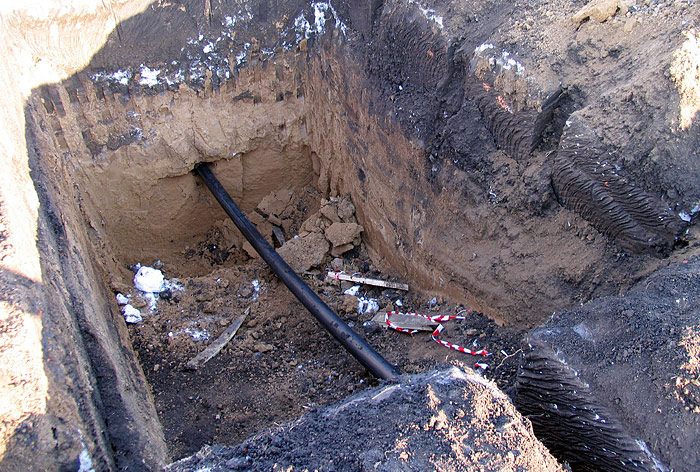

Утечка воды из коммуникаций. Параллельно может проводиться исследование их состояния.
Недочеты по уплотнению основания и обратной засыпки.
Смещение грунтовых слоев по отношению друг к другу и прочие.

Своевременное выявление причин разрушения фундамента и их устранение могут продлить жизнь строения.

Особенности шурфов в строительстве

Факторы, влияющие на выбор места для исследования:

наличие явной деформации на определенном участке здания;
наиболее загруженный фрагмент строения;
если дом многосекционный, то исследованию подвергается каждая секция;
при наличии дополнительных опор, их также осматривают;
при реставрации определяют места, где установлены несущие стены и опоры.

Шурфы углубляют ниже уровня фундамента, чтобы была возможность исследовать состояние основания.

Для столбчатых фундаментов могут быть три вида исследовательских углублений:

Двухстороннее. Обнажают две смежные стороны опоры.
Угловое. Также очищают две стороны основания, но до половины ширины.
Периметрическое. Применяется в экстренных случаях, когда требуются основательные исследования и самого основания, и прилегающего грунта.

Шурфы в строительстве используются мелкого, изредка среднего углубления.

Виды исследований

Чтобы ответить на эти вопросы, рассмотрим перечень исследовательских работ:

Глубина залегания фундамента. Соответствует ли эта величина весу, высоте строения и грунту.
Габариты. Соответствие проектной документации.
Тип и прочностные данные.
Обнаружение дефектов и причины их возникновения.
Качество используемых материалов. Выявляется с помощью забора образцов и их исследования в лаборатории.
Сохранность и качество гидроизоляции.
Изменение вертикали.
Состояние основания.
Наличие усилений.

Как видно, переоценить важность таких устройств, как шурф, для строительной отрасли сложно.

Негативные последствия применения шурфов

Иногда при устройстве углублений могут возникать следующие последствия:

шум при разрушении бетонных конструкций;
грязь и пыль;
рост показателей влажности;
подтопление, если не произведена своевременная откачка атмосферных вод;
нарушение гидроизоляции основания;
невозможность эксплуатации объектов, подлежащих обследованию;
затруднение движения вблизи обследуемых участков.

Геодезические исследования и шурфы

Тематические статьи

highlogistic.ru

Проходка шурфов или проходка шахтных стволов

Проходка шурфов является одним из самых распространенных способов геологических исследований, который применяется как во время поисков месторождений полезных ископаемых, так и в процессе строительства зданий и сооружений. Во время работ осуществляется отбор образцов горной породы и грунтов на разной глубине для последующего лабораторного исследования. Это необходимо для определения коэффициента уплотнения грунта и его реакции на воздействие повышенной весовой нагрузки. Полученные результаты ложатся в основу разработки проекта фундамента будущего здания.

Форма поперечного сечения шурфов может варьироваться в зависимости от вида горных пород, глубины забоя и способа проходки. Однако при строительстве и обследовании фундаментов зданий и сооружений необходимы шурфы с круглым сечением. Такая форма придается при осуществлении работ в условиях устойчивых горных пород с глубиной забоя не превышающей 10 метров. В большинстве случае подобная проходка осуществляется вручную с помощью лопат, кайлов, ломов, отбойных молотков и прочих инструментов. Разрушение горной породы начинается с образования в середине или у одной из стенок забоя врубки щелеобразной формы. После этого отбой горной породы осуществляется в сторону вруба. Что касается отколовшейся горной породы, то ее помещают в бадью и выбрасывают на поверхность. В случае забоя особой глубины, порода выбрасывается на поверхность с помощью специального ручного воротка. Что касается шурфов в слабых породах, то стенки забоя укрепляются специальной венцовой крепью, которая устанавливается вплотную к стенкам. Шурфы в твердой горной породе в укреплении не нуждаются.

Каналы шурфов должны проветриваться. Если глубина забоя не превышает 5 метров, то этот процесс осуществляется естественным путем. В случае большей глубины в забой устанавливаются специальные нагнетательные вентиляторы с присоединенными к ним трубами для подачи свежего воздуха. При осуществлении работ в условии влажных грунтов из забоя должна удаляться вся скопившаяся на дне вода. Водоотлив осуществляется посредством специальных забойных турбонасосов. В зависимости от количества жидкости и условий ведения работ вода может как собираться в бадьи, так и выводиться непосредственно на поверхность. По окончании работ каждый шурф закрывается защитной пленкой, чтобы избежать попадания в забой остатков горной породы.

Помимо проходки шурфоов наша компания оказывает полный спектр услуг по инженерно-геологическим изысканиям и экологическим изысканиям под строительство. Мы располагаем самым современным оборудованием, что позволяет качественно выполнять работы любой сложности в максимально короткие сроки.

Задать интересующие Вас вопросы, узнать стоимость и сроки проведения инженерных изысканий можно по телефону: 8 (916) 684-09-09.

Все о отверстиях в полу: стандарты OSHA по защите от падения

Отверстия в полу часто встречаются на строительных площадках. Их можно найти внутри зданий, на крышах или проезжей части, а также на открытых стройплощадках. Отверстие в полу представляет опасность для работников споткнуться или упасть и может привести к серьезным травмам или смертельному исходу.

OSHA считает ПАДЕНИЯ серьезной опасностью, которые являются причиной большинства смертельных случаев в строительной отрасли.

Отверстия в полу нельзя игнорировать! Всегда ищите участки, в которых могут быть дыры в полу, и помните о ситуациях, когда дыры не могут быть должным образом отмечены, закрыты, забаррикадированы или охраняются.

Стандарт OSHA 1926.500 (b) определяет отверстие как зазор или пустоту 2 дюйма (5,1 см) или более в ее наименьшем измерении в полу, крыше или другой пешеходной / рабочей поверхности.

OSHA рассматривает любой зазор шириной более 2 дюймов на любой поверхности для ходьбы / работы как отверстие в полу. Даже ямы, трещины или углубления в земле шириной всего 2 дюйма могут представлять серьезную опасность споткнуться.

Поверхности для ходьбы / работы могут быть горизонтальными или вертикальными и могут включать полы, крыши, пандусы, мосты, железобетонную сталь или любую поверхность, по которой сотрудник ходит или работает для выполнения своих рабочих обязанностей.

OSHA делит отверстия в полу на два основных типа:

Отверстия глубиной более 6 футов , в которые может упасть человек, требуют защиты с помощью систем защиты от падения, ограждений или крышек.
Отверстия глубиной менее 6 футов (минимальная глубина не указана), для которых требуется, чтобы сотрудники были защищены от споткнуться или наступить в отверстия, закрыв их крышками.

Примеры отверстий в полу:

Отсутствующие доски пола
Затонувший гравий или грязь
Полностью закрытая лестница
Водостоки в крышах и перекрытиях
Сколотый или сломанный бетон
Отверстия в сборном бетоне
Шахты лифтов
Просверленные отверстия для опор
Люки
Световые люки

Когда отверстие не используется, всегда убедитесь, что оно защищено крышкой или системой ограждений, которые устанавливаются вдоль всех незащищенных сторон отверстия.

Отверстия в полу или проемы должны быть защищены, чтобы рабочие не споткнулись и / или не упали в них.

Стандарт OSHA 1926.501 (b) (4) (ii) Каждый служащий на пешеходной / рабочей поверхности должен быть защищен от спотыкания, наступления в отверстия или сквозных отверстий крышками.

Покрытие отверстий в полу должно быть прочным и достаточно долговечным, чтобы выдерживать как минимум вдвое больший вес сотрудников, оборудования и материалов, которые могут быть приложены к покрытию в любое время.

Если защитные кожухи для отверстий в полу, замеченных на стройплощадке, не установлены или отсутствуют, немедленно уведомите соответствующий персонал для устранения опасности.

Мансардные окна должны иметь системы защиты от падения, ограждения или крышки для предотвращения падения на более низкие уровни.

Не работайте возле мансардных окон, если не установлена соответствующая защита от падения.

Стандарт OSHA 1926.501 (b) (4) (iii) Каждый сотрудник на пешеходной / рабочей поверхности должен быть защищен от предметов, падающих через отверстия (включая световые люки), крышками.

Открытые отверстия в полу, в том числе световые люки, или отверстия в полу с недостаточной защитой могут создать опасность для другого человека, который может ходить или работать под отверстием в полу.

Крышки отверстий в полу должны быть установлены или закреплены таким образом, чтобы предотвратить случайное смещение ветром, оборудованием или другими работниками.

Стандарт OSHA 1926.502 (i) (1) Покрытия [для отверстий в полу] , расположенные на проезжей части и в проходах для транспортных средств, должны выдерживать без сбоев, по крайней мере, двойную максимальную нагрузку на ось самого большого транспортного средства, которое ожидается пересечь обложку.

Никогда не закрывайте отверстие в полу бумагой, картоном, брезентом или другим мягким материалом.

Немедленно закройте все новые дыры в полу.

Всегда используйте персональную систему защиты от падения (PFAS), когда требуется работать рядом или над любым открытым проемом на высоте более 6 футов над нижним уровнем.

Weeklysafety.com раздает 10 бесплатных тем по безопасности, кредитная карта не требуется! Воспользуйтесь преимуществом и получите бесплатный набор тем встреч по безопасности сегодня, нажав кнопку ниже.

Членство в Weeklysafety.com по очень низкой цене, которая никогда не повышается, независимо от того, сколько у вас сотрудников и сколько интересных тем по безопасности вы используете. В ваше членство включены сотни тем по безопасности, которые вы можете использовать на совещаниях по вопросам безопасности, обсуждениях с инструментами и моментах безопасности.

Посетите наш веб-сайт, чтобы узнать больше обо всем, что связано с членством в Weeklysafety.com. Нажмите ниже, чтобы узнать больше сегодня!

Загрузите этот бесплатный отчет сегодня и получите вдохновение для улучшения своей программы безопасности на рабочем месте!

Проблемы, связанные со строительством: крышки отверстий | Пожарная техника

Фотографии и статья Григория Гавела

Для работ в строящихся и реконструируемых зданиях в Соединенных Штатах, Управление по охране труда (OSHA) в 29 CFR 1926.500 утверждает: «Отверстие означает зазор или пустоту 2 дюйма (5,1 см) или более в наименьшем измерении в полу, крыше или другой поверхности для ходьбы / работы ». Это определение предполагает, что стандарты касаются не только отверстий, достаточно больших для того, чтобы рабочий мог провалиться, но и тех отверстий, которые могут задеть пятку или палец ноги и споткнуть рабочего.

OSHA 29 CFR 1926.501 (b) (4) «Отверстия» гласит:

(i) Каждый служащий на пешеходных / рабочих поверхностях должен быть защищен от падений через отверстия (включая световые люки) более 6 футов (1.8 м) выше нижних уровней с помощью индивидуальных систем защиты от падения, крышек или ограждений, установленных вокруг таких отверстий.

(ii) Каждый служащий на пешеходной / рабочей поверхности должен быть защищен от спотыкания, наступления в отверстия или сквозь отверстия (включая световые люки) с помощью крышек.

(iii) Каждый работник на пешеходной / рабочей поверхности должен быть защищен от предметов, падающих через отверстия (включая световые люки), с помощью крышек.

Отверстия, требующие крышек, не обязательно должны быть достаточно большими, чтобы рабочий мог их провалить.

(1)

На фото 1 показан проем в перекрытии из сборных железобетонных досок, ширина которого составляет примерно шесть дюймов на 30 дюймов в длину (15,2 см на 76,2 см). Поскольку меньший размер этого отверстия больше двух дюймов (5,1 см), его необходимо закрыть.

(2)

На фото 2 показаны бетонные полы, залитые заподлицо с верхом восьмидюймовой (20,3 см) стены из бетонных блоков (CMU).Поскольку открытые жилы в CMU имеют площадь около четырех дюймов (10,1 см) в квадрате, эти отверстия необходимо заполнить или закрыть.

(3)

На фото 3 показано отверстие, которое было сделано вокруг водостока в бетонном полу, так что высоту решетки водостока можно точно отрегулировать по высоте готового пола. Поскольку это отверстие больше двух дюймов с любой стороны слива, его необходимо закрыть до тех пор, пока не будет произведена окончательная регулировка высоты слива и пока открытое пространство не будет заполнено бетоном или раствором.

OSHA 29 CFR 1926.502 (i) гласит: «Крышки для отверстий в полу, крышах и других пешеходных / рабочих поверхностях должны соответствовать следующим требованиям:

(1) Покрытия, расположенные на проезжей части и в проходах для транспортных средств, должны выдерживать без повреждений, по крайней мере, удвоенную максимальную осевую нагрузку для самого большого транспортного средства, которое, как предполагается, может пересечь покрытие.

(2) Все остальные покрытия должны безотказно выдерживать как минимум вдвое больший вес сотрудников, оборудования и материалов, которые могут быть наложены на покрытие одновременно.

(3) Все крышки должны быть закреплены при установке, чтобы предотвратить случайное смещение ветром, оборудованием или сотрудниками.

(4) Все крышки должны иметь цветовую кодировку или маркировку словом «ОТВЕРСТИЕ» или «ПОКРЫТИЕ» для обозначения опасности.

(4)

На фото 4 показана крышка над отверстием площадью примерно 42 дюйма (106,7 см) в квадрате. Он был прикручен к бетонному основанию, чтобы предотвратить его случайное смещение или удаление; и был отмечен флуоресцентной оранжевой краской «HOLE» в соответствии со стандартами OSHA.Поскольку это покрытие предназначено только для пешеходов, достаточно фанерного покрытия inch дюйма (2 см).

(5)

Фотография 5 показывает фанерное покрытие над отверстием, которое предназначалось только для пешеходного движения (около 250 фунтов или 113 кг) и которое вышло из строя, когда на него въехали одно колесо ножничного подъемника весом 3500 фунтов (1590 кг). Нагрузка, создаваемая одним колесом, составляла 875 фунтов (398 кг), что примерно в три раза больше веса, чем было спроектировано для перевозки чехла с требуемым запасом прочности.К счастью, ножничный подъемник был загружен не полностью; не был повышен; и не опрокинулся в этом инциденте.

Обратите внимание, что почти любая временная крышка отверстия будет опираться на поверхность пола или крыши и представляет опасность для неосторожных людей. Чем больше вес, на который рассчитана крышка, тем она, вероятно, будет толще. Риск травмы в результате поездки считается приемлемым в этом случае по сравнению с травмами (растяжение связок и переломов), которые могут возникнуть в результате попадания пальца или пятки в маленькое отверстие; или по сравнению с травмами (переломы и внутренние травмы) и смертельным исходом, которые вероятны, если рабочий проваливается через большую дыру на более низкий уровень.

Во время инспекций и экскурсий по строительным площадкам мы должны опасаться заглушек. Даже эти простые решения более серьезных проблем могут споткнуться и травмировать нас. Пришло время обсудить с суперинтендантом или мастером подрядчика нагрузку, на которую рассчитаны эти покрытия. Мы можем заранее спланировать наше аварийное реагирование, чтобы не превысить безопасную конструкцию этих крышек. В дополнение к требуемому «ОТВЕРСТИЮ», нарисованному на крышке, некоторые подрядчики добавляют расчетную безопасную нагрузку на крышку с требуемым коэффициентом безопасности, как «МАКС.ЗАГРУЗИТЕ 250 ФУНТОВ ». Некоторые подрядчики также будут распылять края крышек отверстий флуоресцентной оранжевой краской, чтобы привлечь внимание к потенциальной опасности споткнуться.

Некоторые простые меры предосторожности во время аварийных операций в зданиях, где есть заглушки:

Не ходите и не работайте с крышками отверстий, если нет альтернативы
Крышка отверстия, предназначенная для поддержки пешеходного движения весом 250 фунтов, должна поддерживать одиночного пожарного, одетого в полный комплект средств индивидуальной защиты; но не может поддерживать пожарного, а также переносимую лестницу, инструменты или свернутый шланг.
Крышка отверстия, предназначенная для пешеходного движения весом 250 фунтов, может не выдержать без сбоев кроватку машины скорой помощи, пациента и обслуживающего персонала скорой помощи / парамедиков. Среди факторов, которые могут привести к выходу из строя чехла, можно выделить вес детской кроватки; вес пациента; вес обслуживающего персонала; размер отверстия; а также диаметр и ширину колес кроватки.
Никогда не ставьте лестницу на крышку отверстия. Хотя крышка не может выйти из строя при точечной загрузке шпор лестницы, она почти наверняка выйдет из строя, пока пожарные находятся на лестнице.Найдите другую точку доступа по лестнице на верхний уровень или воспользуйтесь лестницей.

Стандарты и правила Управления по охране труда и здоровья США можно бесплатно загрузить с сайта www.osha.gov. Щелкните «Правила», затем «Законы и правила», затем «Строительство». Прокрутите вниз, найдите нужную тему и щелкните по ней. Обратите внимание, что большинство стандартов безопасности OSHA не включены ни в пожарные, ни в строительные нормы.

Канада и другие страны имеют аналогичные стандарты и правила безопасности, которые действуют в пределах границ этих стран и их территорий.Поиск в Интернете по запросу «безопасность строительства [нация]» или аналогичный поиск должен включать ссылку на эквивалент OSHA США и его стандартов или правил в этой стране; если эти документы доступны только в печатном виде.

Загрузите эту статью в формате PDF ЗДЕСЬ (1,6 МБ).

Грегори Гавел — сотрудник пожарной службы города Берлингтон (Висконсин); заместитель начальника и инструктор по обучению в отставке; и 35-летний ветеран пожарной службы.Он сертифицированный инструктор по пожарной безопасности II, пожарный инспектор II и инспектор по пожарной безопасности; адъюнкт-инструктор по программам противопожарной службы в Техническом колледже Гейтвэй; и директор по безопасности Scherrer Construction Co., Inc. Гавел имеет степень бакалавра колледжа Св. Норберта; имеет более чем 35-летний опыт управления объектами и строительством зданий; и проводил занятия в FDIC International и других местах.

БОЛЬШЕ СТРОИТЕЛЬНЫХ ВОПРОСОВ

Терморазрыв

Гальваническая коррозия

Защита от коррозии в системах с сухими трубами

Коррозия

Торкрет-бетон

Понимание разницы между отверстием и отверстием

В повседневном использовании вне строительной отрасли мы часто используем слова « отверстие » и « отверстие » взаимозаменяемо, то есть мы просто считаем их своего рода пустотой — будь то круглая или квадратная. , на полу, на стене или даже на потолке.Но для понимания правил OSHA (в частности, 1926.501 (b) (4)) необходимо рассматривать отверстия и отверстия как совершенно разные объекты, каждый со своими собственными правилами в контексте защиты от падения.

Что такое отверстие?

Согласно постановлению OSHA 1926.500 (b), « отверстие » составляет:

«… зазор или пустота 2 дюйма (5,1 см) или более в наименьшем измерении в полу, крыше или другой поверхности для ходьбы / работы».

Что такое открытие?

И в соответствии с постановлением OSHA 1926 г.500 (b), « открытие »:

«… щель или пустота высотой 30 дюймов (76 см) или более и шириной 18 дюймов (48 см) или более в стене или перегородке, через которую сотрудники могут упасть на более низкий уровень».

Две проблемы, два решения

Итак, согласно OSHA, не только расположение отверстия отличается от отверстия (поверхность для ходьбы по сравнению со стеной), но также и физический размер пустоты, в которую — или сквозь которую — может упасть рабочий. Для этого есть очевидные причины, например, 6-дюймовая пустота на пешеходной поверхности представляет гораздо большую опасность, чем 6-дюймовая пустота в стене, поэтому имеет смысл вместо того, чтобы пытаться покрыть все экземпляры пустот с помощью в одном измерении, OHSA различает эти два аспекта.

Что касается предотвращения падения отверстий и проемов, OHSA предлагает следующие правила:

Для отверстий …

OSHA 1926.501 (b) (4) (ii)

«Каждый работник на пешеходных / рабочих поверхностях должен быть защищен от падений через отверстия (включая световые люки) более 6 футов (1.8 м) выше нижних уровней с помощью индивидуальных систем защиты от падения, крышек или ограждений, установленных вокруг таких отверстий ».

Для отверстий …

OSHA 1926.501 (b) (14)

«Каждый служащий, работающий над проемами в стене, над ними или рядом с ними (включая проемы с присоединенными желобами), где внешний нижний край проема в стене находится на 6 футов (1,8 м) или более над нижними уровнями и внутренним нижним краем проем в стене находится на высоте менее 39 дюймов (1,0 м) над поверхностью для ходьбы / рабочей поверхности, должен быть защищен от падения с помощью ограждения, системы защитной сетки или индивидуальной системы защиты от падения.”

Эй, звучит знакомо!

Если вам интересно, откуда взялось это, казалось бы, произвольное число в 39 дюймов, подумайте о ограждении. OSHA требует, чтобы ограждения устанавливались на высоте 42 дюйма плюс-минус 3 дюйма. 42 дюйма — 3 дюйма = 39 дюймов. По сути, OSHA хочет, чтобы проем без ограничений не был ниже минимальной высоты ограждения — имеет смысл, не так ли?

Дырка — это конечно же дыра, если, конечно, дыра, конечно — прикрыта…

Кроме того, имейте в виду, что отверстие или отверстие необходимо устранить в отношении защиты от падения, как только оно будет создано — нет льготного периода, когда должна быть установлена защита от падения. Этот вопрос был специально рассмотрен в стандартной интерпретации OSHA, в которой говорится:

«Судебная практика установила, что краткость воздействия опасности не является защитой от неспособности защитить себя от опасности. Если применяется пошлина в соответствии с 1926.501 (b) (4), она должна быть исполнена немедленно ».

Другими словами, вы не можете создать серию отверстий или отверстий, а затем вернуться и закрыть или ограничить доступ к ним и соблюдать правила. Согласно OSHA отверстия или отверстия должны быть закрыты или доступ ограничен, как только возникает опасность. Итак, не стесняйтесь создавать отверстия или проемы в соответствии с требованиями вашего рабочего места, но соблюдайте требования OSHA, немедленно закрывая / ограничивая доступ к ним.

отверстий: больше, чем пустая угроза

Арендаторы, домовладельцы и подрядчики роют ямы в собственности по разным причинам. Прокладка линий метро, установка бассейнов и других элементов ландшафта и даже игра детей могут привести к образованию ям.В то время как некоторые отверстия заполняются немедленно, другие могут оставаться открытыми в течение нескольких дней или даже недель.

К сожалению, многие дыры скрыты земным покровом или их трудно увидеть на расстоянии, что создает скрытую опасность падения.

Земля вокруг края ямы может стать мягкой или ослабленной дождем, дождеванием или нестабильным составом почвы.

Скрытые отверстия и отверстия со сглаженными краями создают серьезную опасность. Даже короткое падение или выкручивание стопы или лодыжки в яме может вызвать повреждение связок, разрывы мышц и переломы костей. T Владелец или арендатор собственности может нести ответственность за за все убытки, понесенные , включая медицинские счета, потерю заработной платы, а также боль и страдания, если яма была неправильно обслужена, покрыта или помечена.

В случае ям и открытых траншей ответственность домовладельцев и жильцов осуществляется на основании закона о халатности. «Халатность» в основном означает неспособность действовать надлежащим образом в соответствии с юридической обязанностью.

Когда человек обязан помочь предотвратить травмы и не выполняет этого, это лицо может быть привлечено к юридической ответственности за весь ущерб, возникший в результате опасного состояния или бездействия. Что касается дыр и других опасностей, связанных с имуществом, то обязанность домовладельца действовать обычно подразделяется на одну из трех категорий:

1. Обязанность предупреждать.

Домовладельцы обязаны вывешивать заметные знаки, предупреждающие об опасности на своей собственности. Сюда входят отверстия, независимо от того, хорошо ли отверстие видно невооруженным глазом. Не полагайтесь на кого-то, кто видит признаки строительства и «умеет» следить за дырой. Разместите четкие знаки у входа в собственность, вокруг ям и строительных площадок, предупреждающих об «Опасности» и «Открытых ямах» или других опасностях.

2. Обязанность укрывать и оградить.

Домовладельцы обязаны заделывать ямы и устанавливать заборы вокруг ям и открытых траншей, чтобы предотвратить случайные падения и другие травмы. Многие муниципалитеты имеют законы, регулирующие ограждение и покрытие ям как во время строительства, так и для ям постоянного или полупостоянного характера. Обратитесь в местный отдел строительства и безопасности, чтобы убедиться, что ваши покрытия и ограждения соответствуют применимым законам и постановлениям.

Покрытия должны выходить на безопасное расстояние за край отверстия, чтобы размягченная почва вокруг края отверстия не сползла вниз в отверстие. Неправильное укрытие может быть не менее опасным, если не более опасным, чем открытая незащищенная дыра. Если покрытие не выдержит вес двух взрослых, отверстие следует ограждать, а также накрывать .

Уровень ограждений должен быть не ниже уровня, установленного законодательством вашего города или муниципалитета в отношении безопасности вокруг ям и траншей.Узнайте в местном строительном отделе требования к высоте и конструкции. Убедитесь, что все заборы расположены достаточно далеко от ямы, чтобы избежать нестабильной почвы по краям. Заборы также должны быть прочными и устойчивыми, чтобы ребенок или домашнее животное случайно не разобрали ограждение или не пробежали через него.

3. Обязанность выполнять своевременные заказы.

Ямы следует как можно скорее засыпать и выровнять землю. Открытые отверстия представляют собой постоянную опасность.Хотя заполнение и выравнивание всех ям в конце каждого рабочего дня непрактично, домовладельцы и арендаторы должны завершить работу как можно скорее (или убедиться, что это делают подрядчики) и убедиться, что завершение включает надлежащее заполнение и сортировку всех ям и траншей. .

Ответственность домовладельца распространяется как на гостей, так и на нарушителей права собственности

Большинство домовладельцев понимают, что они могут нести ответственность за травмы своих гостей. Однако ответственность также может распространяться на людей, которые входят в собственность без разрешения жильцов.Суды в округе Лос-Анджелес и в других местах также привлекли к ответственности владельцев и арендаторов собственности за травмы, причиненные нарушителям.

Ответственность за избежание ответственности

Если на вашем участке есть дыры, разместите соответствующие предупреждения. Закройте и / или оградите все отверстия и заполните их быстро и равномерно как можно скорее.

Если вы позволите детям копать во дворе, научите их сразу же засыпать и выравнивать все ямы — и наблюдайте за процессом. Родители несут ответственность за действия своих детей и за травмы, причиненные или возникшие в результате действий детей.

Наконец, помните, что ответственность распространяется на норы естественного происхождения, такие как кроличьи норы и норы для крыс, а также на норы, созданные людьми. Домовладельцы должны регулярно осматривать собственность и принимать надлежащие меры для обозначения или устранения опасностей.

Обратите внимание на эти дыры и быстро заполните их, прежде чем кто-то другой заполнит их ответственностью.

Если у вас есть вопросы по этой или другой ответственности домовладельцев, обращайтесь в наш офис.

Начало строительства нового поля с девятью лунками от EGD в Казахстане

Начались строительные работы на новом поле для гольфа на девять лунок, спроектированном компанией European Golf Design в Актау, Казахстан.

Маршрут станет четвертым в стране и строится на преимущественно песчаном участке недалеко от восточного берега Каспийского моря. Он будет частью курортного комплекса Актау, генерального проекта сообщества, который включает в себя торговые и коммерческие площади, недвижимость и несколько отелей.

Проектированием руководит Гэри Джонстон из European Golf Design, строительные работы ведут Golf Tek, возглавляемые Наки Эврандир, и Sembol Construction, обе из Турции.

«Это был вихрь проекта с тех пор, как мы впервые поговорили с командой проекта прошлой осенью», — сказал Джонстон. «И теперь, когда строительство началось, мы с нетерпением ждем возможности попасть на площадку, чтобы поработать с Наки и его командой, а также с нашими клиентами из Rixos Hotels и Sembol Construction, чтобы создать курс, который поможет достичь бизнес-целей разработчиков, но, что не менее важно, , предоставляет местным жителям и туристам возможность, некоторым впервые в жизни, сыграть в гольф.Мы прилагаем все усилия, чтобы сделать этот проект максимально инклюзивным, чтобы обеспечить долгосрочный рост и жизнеспособность ».

Макет пар-34 включает пять паритетных четверок и три паритетных тройки и завершается парой пять, проходящей вдоль берега озера. Пятая и восьмая лунки имеют двойной зеленый цвет.

Поле

Johnson спроектировано так, чтобы на нем можно было играть в петли из трех и шести лунок, которые начинаются и возвращаются в здание клуба. Петля с тремя лунками также может использоваться в качестве академической зоны, чтобы обеспечить выделенные зоны для короткой игры, паттинга и длинной игры.

European Golf Design надеется, что более короткие петли побудят местные школы и клубы воспользоваться преимуществами этого объекта, и все больше местных жителей примут участие в игре, а также предоставят отличные условия для гольфа для жителей, гостей и туристов.

Ожидается, что поле для гольфа будет полностью засажено травой к концу сентября 2021 года, а открытие запланировано на лето 2022 года.

Weephole — Проектирование зданий Wiki

Кирпич и камень — пористые материалы, они могут впитывать и накапливать воду.Включение дренажных отверстий в кирпичных стенах преследует две цели:

Руководство по проектированию каменной кладки описывает дренажные отверстия как «Отверстия, расположенные в швах облицовочных материалов на уровне гидроизоляции, чтобы обеспечить выход влаги, или отверстия в подпорных стенах для выхода воды».

Сливные отверстия обычно находятся во внешнем листе каменной кладки стен пустот, прямо над гидроизоляцией. Их также можно найти над окнами, дверями или другими проходами.Они должны устанавливаться через равные промежутки времени, чтобы влага, собранная поддонами с полостями, могла уйти. Рекомендуемое расстояние между дренажными отверстиями составляет 450 мм.

[править] Открытые головки

Они образуются путем удаления раствора из вертикального шва между кирпичами. Создаются отверстия того же размера, что и стандартное расстояние между стыками. Расстояние между открытыми головными соединениями обычно составляет 24 дюйма (61 см). Они могут включать пластиковые дренажные отверстия, которые включают в себя перегородку для предотвращения проникновения дождя через отверстие и предотвращения попадания насекомых в полость.Они также могут включать капельницу на передней губе для облегчения дренажа.

[править] Отвод хлопковой веревки

Канат длиной до 12 дюймов (30 см) помещается в стыки, а другой конец продлевается вверх в стенку полости. Влага внутри стены поглощается хлопком и выводится наружу, где испаряется. Этот процесс происходит медленнее, чем с обычными сливными отверстиями .

[править] Трубы

Пробирки из полого пластика или металла можно использовать в качестве дренажных отверстий , расположенных на расстоянии около 16 дюймов (41 см) друг от друга.Они расположены под небольшим углом для выхода воды. Необходимо следить за тем, чтобы угол не был слишком крутым или слишком плоским.

В качестве альтернативы можно вставить промасленные стержни или веревки и заделать их строительным раствором. Масло предотвращает сцепление раствора, и стержни или веревки удаляются после установки, что оставляет отверстие, подобное отверстию в трубе. Преимущество этих методов в том, что они менее заметны.

[править] Запись о вредителях

Сливные отверстия могут обеспечить доступ в полость стены для нежелательных вредителей, таких как грызуны и насекомые.Такие отверстия, как светильники, вытяжные вентиляторы и отверстия для сантехники или электроники, в этом случае служат внутренней точкой входа. Перекрытые вентиляционные отверстия могут помочь предотвратить эту проблему.

[править] Мусорная ступка

Поскольку раствор выдавливается между последовательными рядами кирпича, помет может падать за стену и накапливаться. Это может привести к частичному или полному перекрытию дренажным раствором дренажных отверстий . Можно установить устройства для сбора минометов, чтобы попытаться решить эту проблему.

[править] Препятствие потоку воздуха

Меры по устранению вышеперечисленных проблем, а также по улучшению внешнего вида дренажных отверстий могут привести к тому, что они не обеспечат необходимый поток воздуха для надлежащей вентиляции внутренней кирпичной стены.

[править] Внешние ссылки

Власти утверждают, что 2 бостонских строителя найдены мертвыми в яме.

Два бостонских строителя погибли в среду. Полиция и мэр города называют это «трагическим инцидентом».»

Мужчины были найдены в яме на строительной площадке в центре Бостона после того, как первые респонденты получили сообщение около 8 часов утра о двух пешеходах, сбитых грузовиком, заявили власти. Обе жертвы были объявлены мертвыми на месте происшествия, по данным полиции.

«Мое сердце тяжело, когда мы посылаем наши мысли и молитвы семьям и близким, скорбящим о своей утрате после трагического инцидента этим утром», — сказал мэр Бостона Марти Уолш в твиттере. «Я убит горем из-за того, что два трудолюбивых человека проиграли. сегодня утром они живут так внезапно и трагически, и мы будем неустанно работать, чтобы понять, как это произошло, чтобы создать более безопасные условия в будущем.»

МАССАЧУСЕТС ЦИРЮЛЬНИК ЕЩЕ РАЗ УМИРАЕТ ПОСЛЕ ПАДЕНИЯ НА НОЖНИЦЫ

Комиссар пожарной охраны Бостона Джон Демпси сказал, что грузовик нужно было переместить, прежде чем первые спасатели могут быть спущены в яму для оценки условий рабочих. Он добавил, что усилия перешли от спасательной операции к восстановительной

По словам временного комиссара полиции Бостона Грегори Лонга, выясняется, были ли люди сбиты в яму после удара или работали в яме в то время.

Окружная прокуратура Саффолка ведет расследование, чтобы определить, произошло ли преступление, с помощью городской полиции и Федерального управления охраны труда и здоровья, добавила окружной прокурор Рэйчел Роллинз.

«Это действительно печальный, печальный инцидент из того, что сегодня начиналось как прекрасный день», — сказал Уолш репортерам в среду.

Откопка шурфов для обследования фундаментов

Что такое шурф фундамента

Зачем нужны шурфы

Когда требуется обследование шурфов фундамента

Особенности устройства шурфов, основные правила

Способы вскрытия фундамента

Что можно выявить при шурфовании, результаты проверки

Заключение

Шурф фундамента — что это

Как правильно шурфить фундаменты: обследование фундамента здания

В чем суть такой технологии

Когда нужно проводить обследование оснований и фундаментов

Как правильно устраивать шурфы

Сколько нужно делать шурфов?

Как нужно вскрывать фундаменты методом шурфования

Шурф это – как правильно шурфить фундамент

Размер шурфов

Глубина

Где копать шурф?

Сколько шурфов необходимо?

Типы шурфования

что это такое, когда нужно делать

Что такое шурфление фундамента

Проблемные моменты проведения

Для чего необходимо обследование подземных конструкций

Как правильно устраивать шурфы

Варианты вскрытия фундаментов методом шурфления

Откопка шурфов. Правила откопки шурфов при обследовании фундаментов и грунтов основания

Правила откопки шурфов при обследовании фундаментов и грунтов основания

Правила откопки шурфов при обследовании фундаментов и грунтов основания • «СЗИЦ»

Правила откопки шурфов при обследовании фундаментов и грунтов основания

При установке шурфов выделяются следующие задачи:

что это такое? Устройство шурфов

Шурф: определение

Сферы применения

Виды

Устройство шурфов

Шурфы специального назначения

Особенности шурфов в строительстве

Виды исследований

Негативные последствия применения шурфов

Геодезические исследования и шурфы

Как правильно шурфить фундаменты: обследование фундамента здания

В чем суть такой технологии

Когда нужно проводить обследование оснований и фундаментов

Как правильно устраивать шурфы

Сколько нужно делать шурфов?

Как нужно вскрывать фундаменты методом шурфования

Что такое шурф. Проходка шурфов

Отрывка шурфов для обследования фундаментов

Шурфы — что это такое? Устройство шурфов

Тематические статьи

Проходка шурфов или проходка шахтных стволов

Все о отверстиях в полу: стандарты OSHA по защите от падения

Проблемы, связанные со строительством: крышки отверстий | Пожарная техника

Торкрет-бетон

Понимание разницы между отверстием и отверстием

Что такое отверстие?

Что такое открытие?

Две проблемы, два решения

Эй, звучит знакомо!

Дырка — это конечно же дыра, если, конечно, дыра, конечно — прикрыта…

отверстий: больше, чем пустая угроза

Начало строительства нового поля с девятью лунками от EGD в Казахстане

Weephole — Проектирование зданий Wiki

[править] Открытые головки

[править] Отвод хлопковой веревки

[править] Трубы

[править] Запись о вредителях

[править] Мусорная ступка

[править] Препятствие потоку воздуха

[править] Внешние ссылки

Власти утверждают, что 2 бостонских строителя найдены мертвыми в яме.

Добавить комментарий Отменить ответ
