Шурфование заключается в разработке круглых или прямоугольных шурфов с минимальными размерами в плане, определяемыми способами производства работ и отбора монолитов грунта, возможностью проведения осмотра и обмера фундаментов здания.
[1]
Шурфование для оценки коррозионного состояния трубопровода необходимо проводить с полным вскрытием трубы и возможностью осмотра ее нижней образующей. Длина вскрытой части трубы должно быть не менее трех ее диметров.
[2]
Шурфование в первую очередь следует проводить на участках трубопровода с неудовлетворительным состоянием защитного покрытия, определенного по результатам обследования, в том числе внутритрубной дефектоскопией, в анодных и знакопеременных зонах, не обеспеченных непрерывной катодной поляризацией по протяженности и во времени, на участках повышенной и высокой коррозионной опасности, а также на участках с температурой транспортируемого продукта выше 30 С.
[3]
Шурфование производят в трех — пяти местах на каждые 100 м трассы.
[4]
Шурфование выполняется в целях изучения состава и однородности сложения насыпных грунтов, а также отбора монолитов для лабораторных исследований физико-механических характеристик грунтов.
[5]
Использование шурфования, акустико-эмиссионного метода и тензометрирования требует доступа к трубопроводу и непосредственного контакта с ним.
[6]
| Размещение грунта и покровов при рытье траншей в городских условиях.
[7] |
Определив шурфованием расположение подземных сооружений и уточнив трассу на месте, приступают к работам по рытью траншеи.
[8]
При шурфовании роют отдельные колодцы ( шурфы), позволяющие брать пробы с ненарушенной структурой и осматривать грунт в условиях природного залегания. На основании исследований составляются геологические разрезы ( рис.
38), дающие представление о геологическом строении участка и являющиеся исходным материалом для расчета основания.
[9]
Если место шурфования определено по результатам обследования, оно должно быть привязано к каким-либо физическим ориентирам на трассе трубопровода ( УКЗ, КИП, кран, опора ВЛ и пр.
[10]
В результате шурфования, выполненного внутри здания, было установлено, что грунт под полом промерз на глубину 75 — 95 см. При осмотре в образцах мерзлого грунта, отобранных при шурфовании из-под песчаной подсыпки пола, были обнаружены горизонтальные прослойки льда, суммарная высота которых в одном: из образцов ( высотой около 6 см) составила приблизительно 1 см. Это указывало на то, что коэффициент пучения при промерзании: достиг 10 — 15 % и что при оттаивании грунта можно ожидать, больших осадок.
[11]
Проверку производят шурфованием нефтепровода.
[12]
После определения шурфованием расположения других подземных сооружений и уточнения трассы приступают к земляным работам по разрытию траншеи.
[13]
В полевом журнале шурфования необходимо зарисовать все стенки шурфа на всю их глубину с описанием основной массы грунтов и материалов, составляющих насыпь, и включений, содержащихся в пределах каждого слоя. Порядок перечисления включений устанавливается с учетом их количественного содержания по объему, определяемому визуально.
[14]
Места вскрытия трубопровода ( шурфования) определяют, исходя из задания на обследование. Если в задании не определен сбор информации специального назначения, то выбор места шурфования производят по результатам предварительно выполненных наземных электрометрических работ.
[15]
Страницы:
1
2
3
4
Шурфование

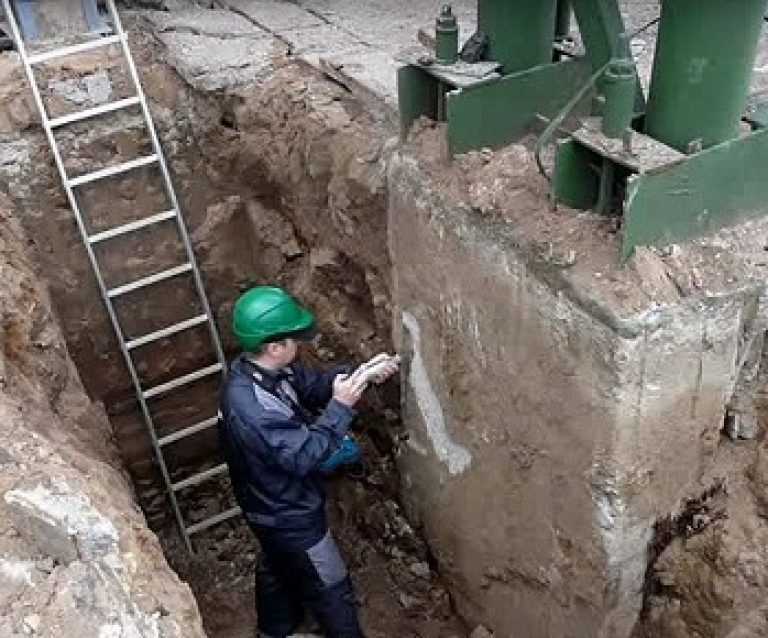

Шурфование заключается в разработке круглых или прямоугольных шурфов с минимальными размерами в плане, определяемыми способами производства работ и отбора монолитов грунта, возможностью проведения осмотра и обмера фундаментов здания.
Практически круглые шурфы (дудки) имеют диаметр 0,65—1 м, шурфы прямоугольного сечения — не менее 1X1,2 м. j При детальном обследовании фундаментов принимают следующее число шурфов:
— в каждой секции по одному у конструкции каждого вида в наиболее нагруженном месте и на ненагруженном участке;
— при наличии зеркальных или повторяющихся (по плану и контурам) секций в одной секции разрабатывают требуемое число шурфов, в остальных секциях —по одному два шурфа в наиболее нагруженных местах;
— дополнительно разрабатывают для каждого строения два-три шурфа в наиболее нагруженных местах со стороны стены, противоположной месту выработки.
Указанное число шурфов позволяет составить план существующих фундаментов, определить их суммарную площадь и процент площади фундаментов от площади застройки, абсолютные, средние и средневзвешенные глубины заложения, ширину подошвы фундамента и удельные давления под ним.
Кроме того, в местах, где предполагают установить дополнительные промежуточные опоры, разрабатывают по шурфу в каждой секции.
В местах, где стены и фундаменты деформировались, шурфы разрабатывают обязательно. При этом в процессе работы делают дополнительные шурфы для определения границ фундаментов, находящихся в неудовлетворительном состоянии. Шурфы разрабатывают ниже уровня подошвы фундамента на 0,5 м. Если на этом уровне обнаружены насыпные, заторфованные, рыхлые и другие слабые грунты, то в шурфе бурят скважину. Площадь сечения шурфов принимают в зависимости от глубины заложения фундамента.
Ширину подошвы фундаментов и глубину его заложения определяют натурными обмерами. На наиболее нагруженных участках ширину подошвы устанавливают из двусторонних шурфов; на менее нагруженных ширину допускается принимать с учетом того, что фундамент имеет симметрическое развитие. Для дальнейших лабораторных исследований из зачищенных стен шурфов (дудок), его дна или непосредственно из-под подошвы фундамента отбирают образцы грунтов ненарушенного сложения в соответствии с ГОСТ 12071—84. Образцы должны иметь форму куба или параллелепипеда с минимальным размером сторон: для грунтов крупноблочных (дресвяных и гравийных), а также песчаных и пылевато-глинистых— 200 мм, для щебенистых или галечниковых — 300 мм.
В сложных случаях допускается производить отбор образцов произвольной формы с сохранением указанных размеров сторон как минимальных. Образцы грунта при однородном по глубине напластовании отбирают на уровне подошвы фундаментов и ниже ее на 0,5—1 м для испытаний в ненарушенном и нарушенном состоянии.
Дополнительная информация: подъемные краны небольшой грузоподъемности на современном строительном рынке вытесняются универсальными краново-манипуляторными установками КМУ XCMG с вылетом стрелы до 18,5 метров, свинг-системой, оснащенной функцией свободного скольжения и грузоподъемностью до 40 т.м.
Искусство земляной ямы – Биогеохимия почвы – следы металлов и питательных веществ
Копать земляную яму – это отодрать единственный известный нам слой Земли, чтобы увидеть, что находится под ним. Почвенные ямы — это способ путешествовать во времени, чтобы увидеть, как выглядела почва до того, как растения и время взяли верх.
Однако существует множество способов копания почвы, каждый из которых имеет свои преимущества и недостатки.

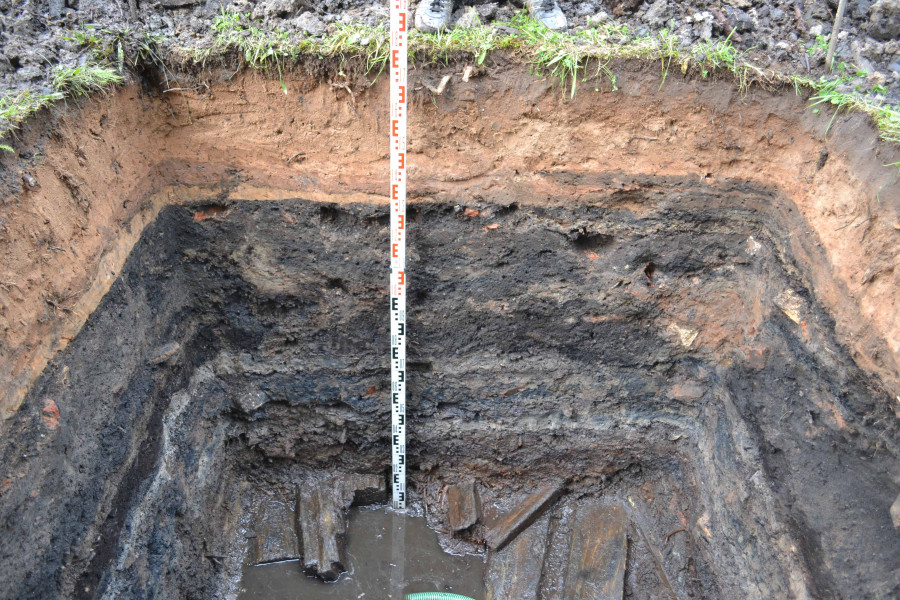

Типичный профиль почвы (Typic Haplorthod в Нью-Гэмпшире).
Самая основная цель лицевого профиля почвы состоит в том, чтобы выявить различные горизонты для анализа. Почвенный карьер позволяет определить весь спектр свойств почвы: глубину горизонта, цвет, текстуру, структуру, плотность корней, фракцию породы и т. д. для профиля почвы. Это проверенный временем метод, от любителя почв до опытного почвоведа. Тем не менее, это может быть очень трудно или легко копать.
Копание всего профиля почвы может быть затруднено в почвах с высоким содержанием горных пород и почти невозможно в почвах с сильными ограничивающими слоями из-за цементации глинами, карбонатами или кремнеземом.
Высокие фракции камней на дне этой земляной ямы было чрезвычайно трудно прорыть!
Тем не менее, почва со слабой структурой, низким содержанием глины и небольшим количеством корней деревьев легко перекапывается.
Эта земляная яма была вырыта двумя людьми за 3 часа, потому что она была очень песчаной и слабоструктурированной.
Следующим важным моментом, о котором следует подумать при раскопках грунтовой ямы, является выяснение того, как она будет анализироваться. Многие ученые предпочитают выкапывать почвенные ямы на основе заранее определенных интервалов глубины. Выбирая приращения по глубине, а не по горизонтам и врожденной структуре почвы, ученые часто упускают уникальные особенности каждого горизонта. Конечно, для расчетов в ландшафтном и глобальном масштабе гораздо проще предположить, что почвы однородны, и использовать интервалы глубины. Однако, как показано на рисунке ниже, важные функции упущены.
Анализ почвенной ямы по приращениям глубины, а не по горизонту. Обратите внимание, как очень разные горизонты могут быть свалены в одну кучу.
Наконец, земляные ямы должны быть вырыты в зависимости от их назначения. Если цель состоит в том, чтобы взять образец почвенного профиля до коренной породы, убедитесь, что вы копаете его достаточно широко. Общее правило заключается в том, что каждый фут в глубину должен иметь один фут в ширину и один фут в горизонтальном измерении.
Если вы не будете следовать этому грубому правилу, вы можете в конечном итоге съесть и носить много земли!
Если вы не сделаете почвенную яму достаточно большой, вам придется проделать некоторые акробатические трюки, чтобы собрать образцы!
Если конечной целью проекта является масштабирование результатов до ландшафтного или глобального масштаба, то наилучшим методом является копание количественных почвенных ям. Он может адекватно оценить почву, корень и горную массу в заданном объеме, если все сделано правильно. Их можно раскопать несколько раз в мелком масштабе (15 см на 15 см) или несколько раз в более крупном масштабе (50 см х 50 см).
Небольшие количественные пробы почвы на неглубоких почвах. Это как резать именинный торт!
Начало раскопок количественного грунтового карьера. Важно убедиться, что стены прямые, и измерить камни, которые охватывают стены.
Существует много других способов анализа почвы без рытья почвенной ямы, например, бурение керном и ручное бурение.
Тем не менее, нет лучшего способа приблизиться и увидеть различные горизонты почвы в том виде, в каком они существуют в ландшафте, чем вырыть земляную яму.
Удачных копаний!
Почвенные ямы раскрывают секреты структуры и здоровья почвы
02.08.2021 | 5:00 CDT
Автор
Мэтью Уайлд
,
Редактор прогрессивных фермерских культур
Майк Петерсен, агроном компании Orthman Manufacturing, стоит в яме с почвой на ферме Гранта и Таны Гецко недалеко от Дели, штат Айова.
Он и его коллега выкопали яму в рамках дня полевых исследований здоровья почвы, чтобы показать семье Гетцко и присутствующим, как методы выращивания сельскохозяйственных культур влияют на структуру почвы. (Фото DTN Мэтью Уайльда)
ДЕЛИ, Айова (DTN) — Одним из лучших способов измерения состояния почвы и эффективности методов выращивания сельскохозяйственных культур является глубина в несколько футов под землей.
Майк Петерсен выступил со своим 1755-м выступлением на почвенной яме на ферме Гранта и Таны Гецко недалеко от Дели, штат Айова. Стоя в яме глубиной около 3 футов и шириной 2 фута возле одного из кукурузных полей Гетцко, агроном и почвовед обнаружил слои уплотнения почвы в несколько дюймов глубиной, ограниченную активность дождевых червей и небольшое количество пор почвы. Все три препятствуют развитию корней, инфильтрации воды и удерживающей способности.
Полученные данные удивили Гранта Гецко.
Три года назад он перешел с традиционной обработки почвы на 100%-ную no-till, но пагубные последствия прошлой обработки почвы на супесчаных и ледниковых почвах все еще присутствуют. Давний фермер сказал, что до перехода на новый режим было обычным делом чизельный плуг, культивацию поля и запуск почвообрабатывающей машины перед посевом.
«Я думал, что к настоящему времени мы, возможно, избавились от уплотнения, и в почве стало больше пор», — сказал Грант Гецко. «В ситуации с нулевой обработкой требуется время, чтобы (улучшить ее). Хорошо, что мы поменялись».
КОПАЙТЕ НЕМНОГО, УЗНАЙТЕ МНОГО
Петерсен, бывший сотрудник NRCS, а ныне национальный и глобальный агроном Orthman Manufacturing, занимается рытьем и анализом почвенных ям уже 45 лет. Выступление Гетцко на яме было частью полевого дня здоровья почвы, спонсируемого Ассоциацией производителей кукурузы Айовы и Службой охраны природных ресурсов Министерства сельского хозяйства США (NRCS). В нем приняли участие около 40 фермеров области.
По словам Петерсена, разговоры на яме всегда дают фермерам «золотую жилу» информации. Для цветоводов, заинтересованных в том, чтобы копать яму самостоятельно, он рекомендует делать это как можно ближе к растениям, чтобы обнажить корни.
По словам Петерсена, для кукурузы лучше всего копать до того, как появятся метелки, пока корни еще растут. Тем не менее, выкопать яму после кисточки и за пределами поля все же полезно.
«Это дает производителю представление об их почвенных ресурсах и потенциале», — сказал Петерсен. «Не только потенциал урожайности, но и потенциал поглощения и хранения воды и корней для поглощения питательных веществ. И потенциал (чтобы земля была продуктивной) для своих внуков.
«Фермеры лучше понимают, что они могут делать со своими почва и текущие ограничения, — продолжил он. — В почвенном профиле (Гетцко) есть некоторые ограничения, но нет ничего, что они не могли бы преодолеть».
P[L1] D[0x0] M[300x250] OOP[F] ADUNIT[] T[]
НА ВЕРНОМ ПУТИ
Семья Гетцко считает, что беспахотное земледелие улучшит структуру и здоровье почвы, но на это требуется время.
Они не сомневаются, что эта практика поможет окружающей среде и в конечном итоге повысит потенциал урожайности.
«Работа продолжается… чтобы снова заставить почву работать», — сказал Грант Гецко.
Противоэрозийная обработка почвы и нулевая обработка наряду с другими методами, такими как покровные культуры и расширенный севооборот, помогают создать устойчивую почву. В совокупности эти методы уменьшают эрозию почвы и потерю питательных веществ, улучшают структуру почвы и органическое вещество, увеличивают инфильтрацию воды и ее удерживающую способность, а также уменьшают уплотнение почвы.
Уменьшение эрозии почвы и стока питательных веществ, в первую очередь фосфора, были основными причинами, по которым Гетцко перешел на технологию нулевой обработки почвы. 700 акров холмистой местности, которые фермы пары впадают в Серебряное озеро на окраине Дели. Несколько лет назад Гецко и другие местные фермеры решили сделать все возможное, чтобы уменьшить попадание отложений и загрязняющих веществ в озеро, которое является важным общественным ресурсом и местом отдыха.
Проблемы с эрозией практически прекратились на ферме после внедрения технологии No-till, сказал Грант Гецко. Кукуруза является основной выращиваемой культурой. Урожайность первоначально упала в среднем примерно на 20 бушелей с акра, когда они начали использовать нулевую обработку почвы. Но в прошлом году урожайность вернулась к норме — 200 бушелей с акра и более — и Грант ожидает, что производство увеличится по мере улучшения состояния почвы.
Он сказал, что узнать больше о его почве, организовав полевой день с лекцией, — это часть процесса. По словам Петерсена, местные фермеры, присутствовавшие на мероприятии, также могут получить ценную информацию.
«Я надеюсь, что все начнут думать о своей почве и пересматривать практику», — сказал Петерсен. «Подумайте о том, чтобы посмотреть на свой почвенный профиль, чтобы увидеть, не делаете ли вы что-нибудь вредное для итоговой прибыли».
ОБРАБОТКА И СТРУКТУРА ПОЧВЫ
Обычная обработка почвы имеет много преимуществ.
Он может разрушать уплотнение верхнего слоя почвы, измельчать и включать растительные остатки, бороться с сорняками и создавать теплое, сухое и гладкое семенное ложе для посадки.
Однако обработка почвы имеет свои недостатки. Это может привести к эрозии почвы, потере питательных веществ, уменьшению количества дождевых червей и снижению биологической активности, а также к деградации агрегатов почвы. Дождевые черви создают каналы для воды и корней, чтобы проникнуть в почву. Поры почвы помогают удерживать воду, что особенно полезно в засушливые годы.
По мере разрушения структуры почвы в результате обработки почвы органические вещества теряются, а почва становится более плотной, что делает ее более склонной к уплотнению. Это ограничивает развитие корней, что снижает потенциал урожайности.
Петерсен сказал, что почвенная яма раскрывает способность грязи поддерживать крепкие корни, чтобы они разветвлялись и уходили на глубину более 5 футов в случае кукурузы. Это способствует поглощению воды и питательных веществ, поэтому растения могут процветать.
«Это (почвенная яма) действительно рассказывает историю о том, какой потенциал у растения кукурузы в профиле почвы», — сказал Петерсен.
В случае с Guetzkos Петерсен сказал, что слой уплотнения почвы глубиной от 3 до 6 дюймов является проблемой, но не является серьезной. В некоторых случаях, по словам Петерсона, уплотнение почвы снижает урожайность кукурузы на 30-40%.
Петерсен сказал, что технология no-till в конечном итоге разрушит уплотнение почвы, поскольку почва станет более рыхлой, активность дождевых червей увеличится, а агрегатная устойчивость почвы улучшится. Но есть и другой вариант для бережливых фермеров.
Полосная обработка почвы может устранить уплотнение с минимальным нарушением почвы для подготовки почвы к посадке, сказал Петерсен. У машины есть стойки или сошники для обработки полосы шириной около 10 дюймов, на которую помещаются семена и удобрения, а остальная часть поля остается нетронутой. 9№ 0004
Strip-till сочетает в себе преимущества обработки почвы и нулевой обработки почвы.
