Дренажные системы на дачном участке
Наши предки селились в удобных для жизни местах, выбирая оптимальные условия для дома и огорода. Современные дачники зачастую лишены такой свободы выбора — многие владеют участками, которые нарезались на территориях бывших торфяников, песчаных карьеров, а то и просто на заболоченных территориях.
Дренажная канава
Поэтому проблем с землёй на своём участке может быть множество. И одна из них — излишняя вода, которая мешает садоводству и огородничеству, затапливает подвалы и погреба, разрушает конструкции.
Хотя надо сказать, что не все воспринимают лишнюю воду как зло. Известны примеры, когда затопленные посевы — это благо: заливные рисовые поля дают более высокие урожаи, чем суходольные, чинампы ацтеков, по мнению учёных, имели высокую эффективность именно из-за применения оптимальной агротехники на плавучих островах из тростника и хвороста, сельское хозяйство древних египтян базировалось на использовании плодородного ила, приносимого разливами Нила.
Плавающие огороды народности инта. Мьянма
А представители народности инта («дети воды») в Мьянме приспособились жить на озере Инле в прямом смысле слова — в домах на сваях. Они снабжают практически всё население своей страны сельскохозяйственной продукцией — капустой и фасолью, помидорами и баклажанами, горохом, зеленью и цветами, выращенными на плавучих огородах, которые остаются на том месте, где их оставил хозяин, только благодаря шестам, воткнутым в дно.
Ягода на затопленном садовом участке © Free Wind / Фотобанк Лори
Но всё-таки уход за грядками в болотных сапогах — это не наш метод. Нам более привычны традиционные способы огородничества и возведения строений. Поэтому рассмотрим способы «борьбы за выживание» на собственной земле, один из которых — устройство дренажных систем на участке.
Ads by
С чем будем бороться?
Заболоченные участки — далеко не редкость, но переживать по этому поводу особенно не стоит: даже парки Версаля и Петродворца раньше были плохо проходимыми болотами.
Среди специалистов существует мнение, что в средней полосе России в устройстве дренажных систем нуждаются территории практических всех мест застройки и разрабатываемых земельных участков.
Как считал китайский стратег и военачальник Сунь Цзы, «чтобы победить врага, нужно знать его в лицо», поэтому, прежде чем начинать мелиоративные мероприятия, оценим ситуацию. Излишняя вода на участке может появляться по нескольким причинам:
- наводнение или половодье;
- заболоченная почва — высокий УГВ;
- слабая проницаемость почвы для воды.
От причины подтопления зависят и способы борьбы.
Наводнение
С наводнением или половодьем, как с регулярными, но кратковременными явлениями, бороться можно устройством дамб. Естественно, строительство этих гидротехнических сооружений проводится не в масштабах одного дачного участка.
Проблему заболоченности часто пытаются решить тоннами привозного грунта, поднимая уровень участка. Но болото просто так не взять: вода, скорее всего, вернётся и вполне возможно, что уже в следующем сезоне.
Задача осушения участка требует комплексного подхода и насыпной грунт — только одна из частей этого комплекса. Начинать нужно не с борьбы со следствием, а с искоренения причины появления лишней воды, то есть с устройства на участке дренажа.
Лужи на участке
Если участок находится в низине и близок уровень грунтовых вод или есть верховодка (о грунтовых водах подробнее можно прочитать в публикации Колодцы и скважины: какие бывают водоносные слои), то почва переувлажняется. В сезоны с обильным поступлением атмосферных осадков (весной, когда тает снег, или после сильных дождей) на участке появляются лужи, которые долго никуда не уходят. Вода стоит, потому что ей некуда идти: если УГВ высок, то в почве «все места заняты». Пока вода с поверхности не испарится, лужи будут.
Появление верховодки связано с плохой водопроницаемостью грунта. Это явление можно наблюдать на участках с глинистой или суглинистой почвой: частицы глины от воды разбухают, склеиваются между собой и образуют подобие того, что строители называют «глиняный замок».
Пока «замок» закрыт, воде деваться некуда, вот она и стоит лужами на поверхности.
Лужи между грядок
И если с участком, расположенным в низине, ничего, кроме продажи, поделать нельзя, то варианты справиться с высоким УГВ и верховодкой существуют. При высоком уровне грунтовых вод можно его понизить или отвести воду. При глинистой почве можно попробовать сменить состав с глин и суглинков в сторону более рыхлых. Учитывая масштабность таких земляных работ, этот способ актуален только для небольших затопляемых участков. Другой вариант — поступить так же, как с высоким УГВ: отвести воду с помощью дренажной системы.
Применяется горизонтальное дренирование (в поверхностных уровнях почвы) или вертикальное дренирование, при котором лишней воде даётся возможность попасть в более глубокие слои почвы, миновав пласт глины, служащий временным водоупором.
Что такое дренажные системы
Дренаж — это удаление воды с поверхности почвы или из близко расположенных почвенных вод для улучшения условий роста растений или безопасности строительства.
Устройство дренажа при строительстве
Если почва не дренирована естественным образом, применяют искусственные методы — дренажные системы. Со строительной точки зрения этот вопрос регулирует СНиП 2.06.15-85 «Инженерная защита территории от затопления и подтопления». Этот документ, конечно, больше для общего развития, касается он крупных строительных сооружений. Дачнику же стоит принять к сведению, что дренажная система участка требует основательного подхода ещё на этапе её проектирования.
Что входит в дренажную систему
Дренажные системы бывают поверхностные и глубинные. Как правило, дренажная система — это комплекс водоотводов и водоприёмников. В случае поверхностного устройства дренажной системы водоотводами служат канавы или водоотводящие лотки. В системе глубинного дренажа водоотводы — это набор дрен, находящихся под землёй.
Строительство дренажных систем
Вода по водоотводам стекает в дренажные колодцы или поверхностные накопители, которые собирают воду с нескольких отдельных дрен или канав.
Затем, в зависимости от объёма поступающей воды и состава грунтов, она либо инфильтруется в нижние водоносные слои, либо, если воды много и возможности вывести её в почву нет, с помощью насоса удаляется за пределы участка, например, в близлежащий водоём или систему ливневой канализации.
Под дренами обычно понимают дренажные трубы — из керамики, асбоцемента, полиэтилена низкого или высокого давления (ПНД или ПВД), керамзитостекла или пластобетона, уложенные в почве с уклоном в сторону коллекторных дренажных колодцев.
Дренажные трубы
Дренажные трубы имеют прорези или отверстия. Грунтовая вода просачивается в отверстия и стекает в дренажный колодец. Если используются неперфорированные трубы, то они укладываются с промежутками. В зависимости от конструкции дренажной системы вместо труб могут использоваться лотки.
Одна из проблем водоотведения — через отверстия в трубах просачивается не только вода, но и песок, земля, проникают корни растений.
Заросшая дренажная труба
Поэтому дренажная система со временем потребует ремонта. Чтобы предотвратить или хотя бы отдалить эту необходимость, современные дренажные трубы выпускаются в оболочке из геотекстиля — материала, пропускающего воду, но задерживающего частицы почвы. Фильтр из геотекстиля можно применить и при укладке обычных дренажных труб.
Также в продаже имеются и дренажные трубы, пропускающие воду не через отверстия, а через пористые стенки.
Дренажные трубы с фильтром из геотекстиля
Кроме изделий заводского производства, дрены могут быть изготовлены и самостоятельно. О вариантах самодельных дренажных приспособлений вы сможете прочитать в одном из следующих материалов.
Выбираем дренажную систему
Как уже говорилось выше, дренирование бывает вертикальным или горизонтальным, а также поверхностным или глубинным. Но какой бы способ дренажа не использовался, действуют они все по одному принципу: ненужная вода убирается, отводится из того места, где она мешает, туда, где она никого не будет беспокоить.
При этом стараются максимально использовать способность воды двигаться самостоятельно — течь, применяя принуждение в виде насосов только в случае крайней необходимости.
Тип дренажной системы выбирается в зависимости от конкретных условий:
- объекта дренирования — нуждается ли в отведении излишней воды строение или посадки;
- формы и размеров участка — например, если участок имеет естественный уклон;
- состава грунта и его способности пропускать воду;
- причины повышенной влажности — высокий уровень грунтовых вод (заболоченная почва) или верховодка;
- годового количества осадков;
- покрытия участка — способность почвы под газоном впитывать воду отличается от возможностей асфальтированной площадки или мощёной территории;
- наличия и типа локальной канализации на участке — расположение поля фильтрации влияет на конструкцию дренажной системы.
Планируя дренажную систему, учитывайте устройство автономной канализации
Чаще всего используется комбинированный метод, который, в зависимости от условий, включает в себя разные виды дренирования.
Поверхностное дренирование
Поверхностное дренирование — наиболее распространённый и не слишком дорогой, но в то же время эффективный способ отвести поверхностную воду: результат обильных дождей или весеннего половодья. В большинстве случаев он не требует масштабных земляных работ, привлечения крупной строительной техники: дренажные канавы на участке обычно выкапывают неглубокими.
Канавы делают с грунтовыми стенками или оформляют с помощью различных материалов, в том числе — готовых дренажных лотков. Поверхностная дренажная система может включать в себя:
- единичные канавы — например, вдоль границы участка;
- обводные — по периметру участка;
- канавы-борозды — неглубокие канавки, расположенные на территории участка, например, между грядок.

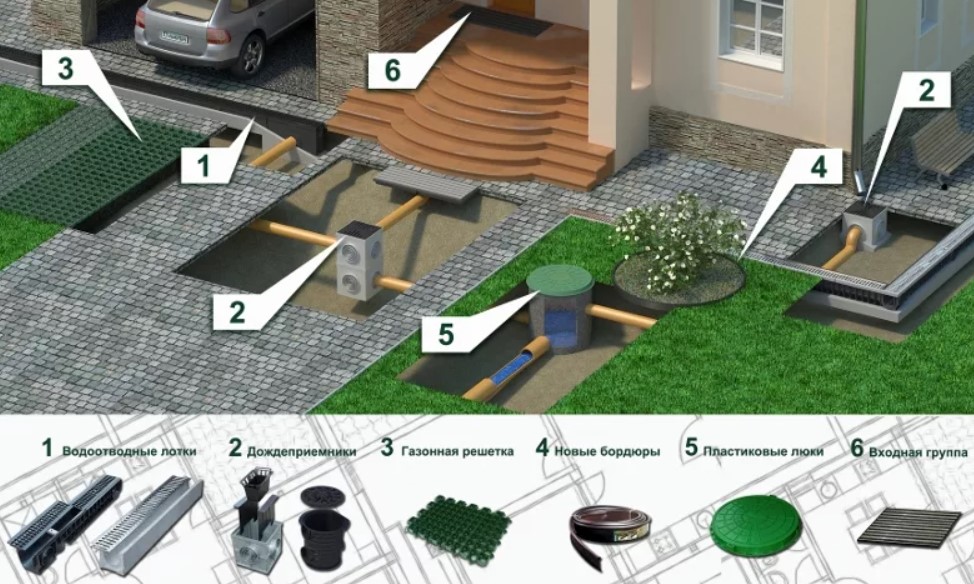

К системе поверхностного дренажа относятся и конструкции, призванные отводить дождевую и талую воду от строений, например, отмостка и системы водостока с крыш построек.
Дренажная канава на улице
В качестве водосборника используют:
- уличную дренажную канаву, проходящую вдоль дороги;
- ливневую канализацию;
- природный или естественный водоём, расположенный поблизости;
- особенности рельефа местности, например, овраг.
Элементы поверхностного дренажа могут быть открытыми и закрытыми. Поверхностное дренирование в большинстве случаев способно решить проблемы подтопления участка, предназначенного для садоводства и огородничества, но при строительстве может возникнуть потребность в более серьёзных решениях.
Глубинный дренаж
При устройстве глубинного дренажа дренирующие элементы расположены под землёй. Глубинный дренаж используют, когда грунтовые воды залегают менее чем в 2,5 метрах от поверхности почвы — для понижения УГВ при строительстве фундамента. Проект дренажной системы — одна из составляющих проекта строительства дома. Система дренажа закладывается на нулевом цикле строительства.
Дренирование фундамента
Способ дренажа фундамента выбирается в зависимости от типа фундамента и УГВ. Чаще всего применяют пристенный и кольцевой способы. При сложных геологических условиях в месте строительства используют пластовый дренаж.
Точечный дренаж
Точечный дренаж собирает излишнюю воду локально: под поливочными кранами, колонкой, водостоками с крыш, садовыми фонтанами. Обычно точечные дренажные элементы дополняют систему линейного дренажа.
Решётка точечного дренажного элемента под водостоком
Проектируют места установки точечного дренажа вместе с разработкой всей дренажной системы, чтобы правильно сделать водоотводы в общую ливневую канализацию.
Вертикальный дренаж
Вертикальный дренаж — это один из элементов дренажной системы. Может включать в себя и дренажные колодцы, служащие для собирания воды с отдельных дренажных труб или мест точечного дренажа, и самостоятельные скважины, оформленные дренажными трубами или заполненные гравием. Вертикальный дренаж позволяет «проткнуть» локальный водоупор, удерживающий верховодку: вода, скапливающаяся в верхних слоях почвы, получает возможность проникнуть вглубь.
В некоторых случаях дренажные скважины используют для понижения УГВ, тогда они оборудуются дренажными насосами, откачивающими воду.
Биодренаж
Декоративные растения на участке — один из способов дренирования. В проблемных местах оборудуются дренажные канавы с засыпкой хорошо фильтрующими воду материалами — песком, гравием, а сверху высаживаются растения — естественные «водососы». При необходимости под такой дренажной клумбой дополнительно укладываются дрены с отводом воды в общую систему дренажа.
Биодренажные посадки. Фото сайта nacto.org/
Система дренажа участка требует комплексного подхода с учётом геологических особенностей, возводимых строений, размещения растений (декоративных и огородных), планирования сада. В следующих материалах я более подробно рассмотрю устройство различных видов осушения участка.
Детали системы ливневой канализации
8 июля 2021 г.
Как это работает? Ливневая канализация состоит из нескольких основных частей.
В Мэриленде нет недостатка в воде, с большим количеством рек и дождей каждый год. Хотя дождь, безусловно, хорош, его избыток может вызвать проблемы.
Эти избыточные осадки называются ливневыми водами, и каждый округ несет ответственность за управление ливневыми водами, процесс, позволяющий им просачиваться в почву или возвращаться в естественный водоем. Иногда система ливневой канализации вашего государственного округа или частного предприятия требует обслуживания. Чтобы упростить управление этим процессом, вот несколько отраслевых терминов, которые сделают его более понятным.
Впускные отверстия
Впускные отверстия для ливневых стоков — это отверстия, через которые ливневая вода стекает в систему ливневой канализации. Существует множество типов воздухозаборников, в том числе:
- Водозаборник в бордюре: длинное узкое горизонтальное отверстие на краю бордюра.
- Входная решетка: Решетка, закрывающая слив в нижней точке дороги, оврага или другого дренажного участка.
- Впускное отверстие: Горизонтальное или почти горизонтальное отверстие.
- Щелевой сливной патрубок: Решетка, вставленная в верхнюю часть трубы ливневой канализации.
- Комбинированный воздухозаборник: Обычно это комбинация бордюрного отверстия и решетки, хотя возможны и другие комбинации.
- Фланговые впускные отверстия: два впускных отверстия, расположенные друг напротив друга выше по потоку от впускного отверстия в нижней точке. Эта пара помогает перехватывать мусор и разгружать входное отверстие в нижней точке.
Ливневые стоки
Вы можете услышать популярный термин «бассейн для сбора ливневых стоков» или просто «бассейн для сбора ливневых стоков». Это устройство представляет собой таз, который собирает воду и выпускает ее через узкую трубу, когда вода достигает определенного уровня. В то время как водосборники популярны для ландшафтного дренажа, ливневая канализация представляет собой тип водосборника, позволяющий ливневым водам поступать в него через водоприемник для ливневых стоков.
Водопропускные трубы
Водопропускные трубы представляют собой массивные трубы, по которым ливневая вода поступает под землю в местный пруд, очистные сооружения или в другое место.
Они удобны для того, чтобы позволить воде течь под дорогами, железными дорогами и другими конструкциями на уровне поверхности. Водопропускная труба может иметь один или два входа, соединенных с каждой секцией.
Люки
Для чего вообще нужны люки? Некоторые люки, также известные как смотровые люки, представляют собой точки, в которых ремонтная бригада, такая как Jet Blast Inc., может чистить, ремонтировать и обслуживать систему ливневой канализации, не заходя в нее самостоятельно.
Магистральный трубопровод
Магистральный трубопровод, или «магистраль», — это основной трубопровод, по которому отводятся ливневые стоки. Ливневая канализация будет направлять воду в эту систему, которая течет с постоянной скоростью и принимает постоянное количество, чтобы предотвратить дополнительную плату.
Свяжитесь с Jet Blast Inc. сегодня!
Компания Jet Blast® Industrial Services каждый день прилагает все усилия, чтобы предоставить нашим клиентам наилучшие услуги и оборудование.
Предоставление безопасного и стабильного рабочего места позволило нам сохранить команду квалифицированных специалистов, большинство из которых имеют опыт работы с Jet Blast® от 15 до 25 лет. Имея весь этот опыт под одной крышей, мы можем обеспечить надежное круглосуточное обслуживание уже более 42 лет. Я считаю, что это помогает выделить нас среди конкурентов.
Сравните нас! Позвольте нам сделать вашу работу проще. Если вы находитесь в Мэриленде, Пенсильвании, Делавэре, Северной Вирджинии или Вашингтоне, округ Колумбия, свяжитесь с нами по электронной почте [email protected], позвоните нам по телефону 410-636-0730 или по факсу 410-789-3907 и не забывайте поддерживать связь с нами на Facebook!
Категории: Очистка ливневых стоков | Теги: части ливневой канализации, очистка ливневой канализации и ливневая канализация
Эта запись была опубликована в четверг, 8 июля 2021 г., в 14:37.
И комментарии и запросы в настоящий момент закрыты.
Фундамент здания Департамента энергетики Раздел 2-1 Дренаж
- Глава 2
- Рекомендации
- Дренаж/гидроизоляция
ДРЕНАЖ И ГИДРОИЗОЛЯЦИЯ
Недопущение попадания воды в подвалы является серьезной проблемой во многих регионах. Источником воды в основном являются дожди, таяние снега, а иногда и поверхностное орошение. В некоторых случаях уровень грунтовых вод иногда в течение года находится вблизи или выше уровня цокольного этажа. Существует три основных линии защиты от проблем с водой в подвалах: (1) поверхностный дренаж, (2) подземный дренаж и (3) гидроизоляция на поверхности стены (см. рис. 2-3F, 2-3S и 2-4). .
Целью поверхностного водоотвода является отвод воды из поверхностных источников от фундамента за счет наклона поверхности земли и использования желобов и водосточных труб для водоотвода с крыш. Подземные дренажные системы перехватывают, собирают и отводят любую воду в грунте, окружающем подвал.
Компоненты подземной системы могут включать пористую обратную засыпку, материалы дренажного мата или изолированные дренажные плиты, а также перфорированные водосточные трубы в защищенном гравийном слое вдоль фундамента или под плитой, которые стекают в отстойник или на дневной свет. Местные условия будут определять, какие из этих компонентов системы подземного дренажа, если таковые имеются, рекомендуются для конкретного участка.
На рис. 2-3F показана система с двойным сливом, которая является наиболее надежным вариантом. На рис. 2-4 показана конфигурация с одним стоком. В обоих случаях предусматривается отвод воды, возникающей на поверхности и стекающей вниз по фундаменту, а также воды, которая может скапливаться под плитой. На рис. 2-3F показана передовая система дренажа по периметру фундамента. Он состоит из двух независимых петель перфорированного фундаментного водостока, одной внутри фундамента и одной снаружи. Они стекают независимо друг от друга либо на дневной свет, либо во внутренний отстойник.
На Рисунке 2-4 показан другой вариант, подходящий при хороших дренажных условиях. Это также позволяет дренировать слой гравия под плитой через каналы, которые проходят через дно фундамента. Эти воздуховоды должны располагаться как можно ближе к нижней части фундамента, чтобы избежать скопления воды внутри фундамента. Его единственная петля дренажа фундамента находится снаружи фундамента и стекает на дневной свет или во внутренний отстойник. Следует отметить, что соединение воздуховода с внешней стороной фундамента может снизить эффективность систем снижения давления радона, снижающих давление под плитой, за счет снижения способности системы поддерживать достаточно низкое давление под плитой.
Последняя линия защиты — гидроизоляция — предназначена для защиты от воды, попадающей на стену конструкции. Во-первых, важно различать потребность в гидроизоляции и гидроизоляции. В большинстве случаев рекомендуется влагонепроницаемое покрытие, покрытое слоем полиэтилена толщиной 4 мил, чтобы уменьшить передачу пара и капиллярного натяжения из почвы через стену подвала.
